Как укладывать электрический теплый пол под плитку: какой лучше выбрать и как уложить

какой лучше выбрать и как уложить

Электрические тёплые полы – популярное решение для обогрева жилых помещений. Они применяются как в частных домах, так и в квартирах, потому что их разрешается подключать к существующим системам проводок в многоквартирных домах. Гарантийный срок на тёплые полы у многих производителей весьма продолжителен – 10, 15 лет и более. К примеру, российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Электрический тёплый пол станет отличным дополнением к основной системе отопления в доме. Впрочем, его можно использовать и как основной источник тепла, для этого необходимо устроить обогрев не менее, чем на 80% поверхности. Преимущество тёплого пола в том, что воздух в помещении прогревается равномерно из-за того, что обогрев идёт снизу, а нагревательные элементы распределены по площади напольного покрытия.

Для управления нагревательным элементом подходит большинство механических или электронных термостатов. Например, автоматические программируемые термостаты от фирмы «Теплолюкс» позволяют задать время включения и выключения обогрева, а модель, работающая через wi-fi, управлять ей на расстоянии.

Какой лучше выбрать электрический теплый пол под плитку

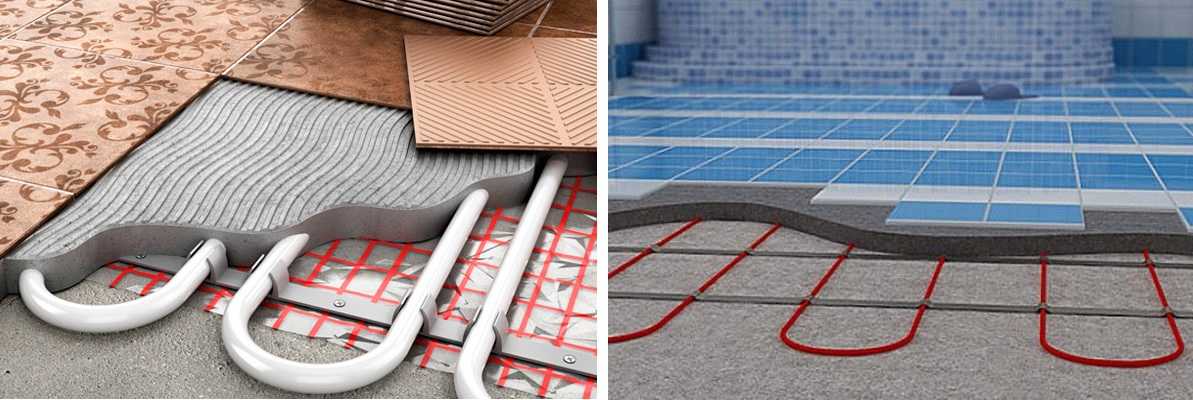

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»

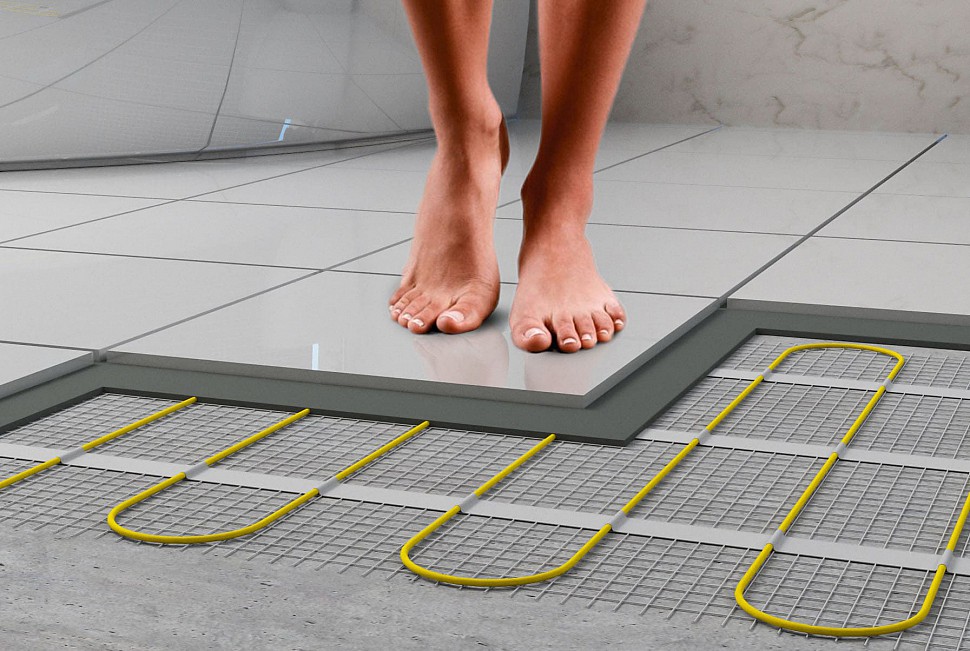

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Как правильно уложить электрический тёплый пол под плитку

Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «Теплолюкс». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.

Для начала необходимо решить: используете ли вы кабель или мат. От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:

• грунтованное ровное бетонное основание;
• слой теплоизоляции из пенополиэтилена;
• нагревательные секции — кабель;
• стяжка из цементно-песочной смеси 3-5 см;
• покрытие из плитки или керамогранита.


Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.

Какие инструменты нужны в работе:

• Тестер сопротивления.
• Перфоратор.
• Угольник.
• Отвертка.

Ёмкости для строительных смесей.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Выбор редакции

«Теплолюкс» Tropix ТЛБЭ

Нагревательный кабель для теплого пола

Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений

Узнать ценуЗадать вопрос

Начертите план комнаты

Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина. Укладывать теплый пол под такую мебель не рекомендуется.

Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.

Подготовительный этап: место под коробку и провода

В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.

Подготовка пола

Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции. Поверх теплоизоляции распределяется монтажная лента. У «Теплолюкса», например, она идет в комплекте с кабелем.

Укладка нагревательного кабеля

Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:

100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.

Длина секции указана в документации.

Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.

На монтажной ленте есть специальные язычки, которыми зажимается кабель. К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.

Если решили укладывать нагревательный мат, также следует измерить сопротивление, однако вы избавлены от необходимости рассчитывать шаг, самостоятельно крепить ленту и укладывать кабель.

Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»

Температурный датчик

Датчик температуры должен отступать на полметра от стены, на которой стоит термостат. Датчик помещают в монтажную трубку (она выполняет защитную функцию) и закрывают заглушкой. Трубку необходимо закрепить между нитками греющего кабеля на равном расстоянии от них с помощью монтажной ленты.

Терморегулятор

После того, как место под коробку терморегулятора уже готово, а провода подведены, не забудьте обесточить проводку. У терморегулятора есть несколько выводов, в которые нужно подключить провода. Обратитесь к инструкции вашего прибора, чтобы все подключить верно. Задняя крышка терморегулятора ставится в распаечную коробку и крепится винтами, а сверху надевается передняя панель. После этого можно проверять исправность системы и подключения.

Электротехнические работы следует доверить специалисту, если вы не обладаете достаточной квалификацией для их выполнения.

Укладка стяжки

Этот шаг актуален для укладки нагревательного кабеля, для нагревательных матов её наличие опционально. Стяжка выполняется при помощи цементно-песчаной смеси, её толщина – 3-5 см. Срок высыхания варьируется в зависимости от свойств конкретного раствора, температуры и влажности, но обычно составляет не менее недели.

Укладка декоративного покрытия

Укладка плитки или керамогранита на тёплый пол мало чем отличается от обычной укладки. Нужно соблюдать аккуратность, чтобы шпателем не повредить проводку. Особенно это актуально при наличии мата, вмонтированного в клеевой слой.

Популярные вопросы и ответы

Что лучше поручить специалистам при укладке электрического теплого пола под плитку?

— Главную опасность при укладке теплого пола своими руками представляет подключение терморегулятора. Если вы никогда не работали с проводкой, то помните про технику безопасности или поручите работу специалистам. Стяжка пола является трудоемким процессом и не самым чистым. Можно также пригласить бригаду, — рассказывает руководитель компании по ремонту квартир Рамиль Турнов.

Имеет ли значение для электрического теплого пола вид плитки?

— Имеет. Лучше всего с теплым полом сочетаются керамогранит и толстый кафель. Они наиболее устойчивы к перепадам температур и отлично передают тепло в помещение. Производители делают пометки на коробке с плиткой о том, что она сочетается с теплым полом. Не рекомендуется применять ректифицированные плиты. Они цельные, лишены швов, — поясняет эксперт «Комсомолки».

Отличается ли теплый под плитку в помещении и на открытом балконе?

— Не отличается, но с учетом качества наших балконов от застройщика, требуется теплый пол большей мощности. Иначе система не сможет должным образом прогреть воздух даже в небольшой лоджии. К решению проблемы нужно подходить комплексно, утеплять балкон и качественно делать отделку. В таком случае лоджия может стать отличным рабочим кабинетом с панорамным видом, — говорит Рамиль Турнов.

Реклама. ООО «Группа Теплолюкс»  LjN8K1Gvj

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

• Виды электрического теплого пола
• Монтаж электрического теплого пола своими руками:
  • Этап #1 – Подготовка основания
  • Этап #2 – Теплоизоляционный слой
  • Этап #3 – Монтаж матов или кабеля
  • Этап #4 – Термодатчик и терморегулятор
• Заливка стяжки и укладка плитки

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

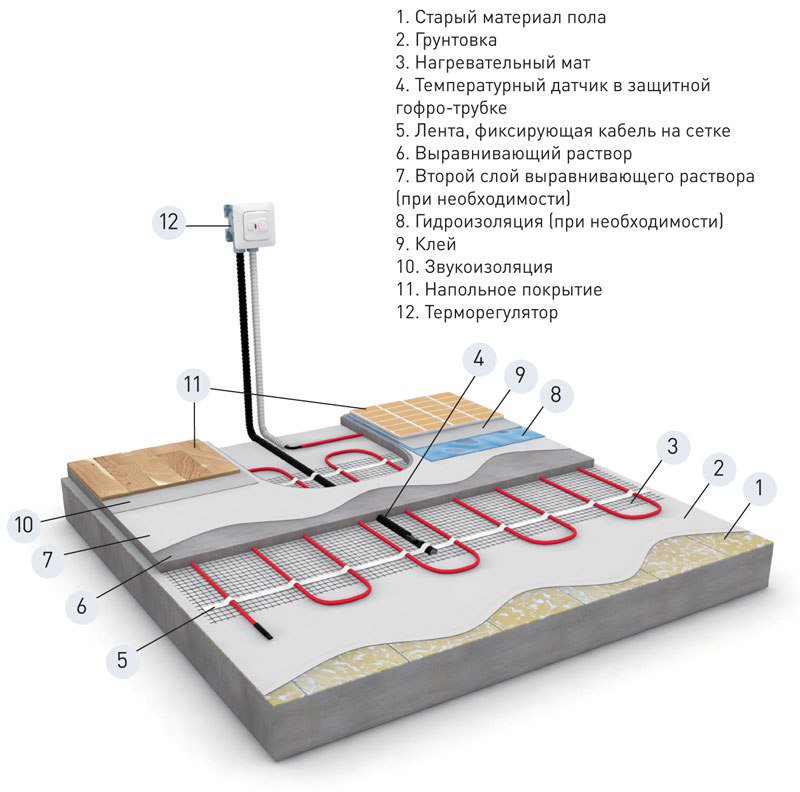

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

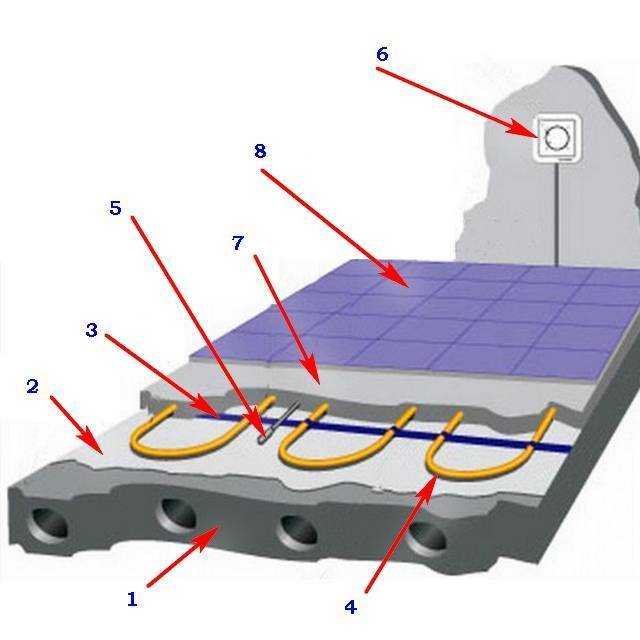

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи в данном руководстве основное внимание уделяется установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

Биты UFH!	Стандартные инструменты	Инструменты для обработки почвы
Электрический коврик(и) для подогрева пола Теплоизоляционные плиты Пенопласт для изоляции периметра Винты и шайбы Гибкий клей для плитки Самовыравнивающаяся смесь Фиксирующая лента Лента из стекловолокна Кабелепроводы Датчик пола Запасной датчик пола Электрическая задняя коробка Термостат Выбранная вами отделка пола	Кусачки Инструмент для зачистки проводов Ножницы Острое лезвие Отвертка Прецизионная отвертка Маркер Электросчетчик	Ведро для смешивания Большой зубчатый шпатель Губка Плиткорез Распорки/выравниватели для плитки Смесительная насадка и дрель

2.

Подготовка основания (чернового пола)

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Важно: Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольного датчика

Установка напольного датчика поможет вам ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной, снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей ниже места расположения распределительной коробки. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал на месте с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Закрепите холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной датчик пола

Мы всегда рекомендуем установить запасной датчик пола на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите клей для плитки и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для оформления гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного вывода. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического напольного отопления

Как бы вам ни хотелось включить вашу новую электрическую систему напольного отопления, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить ограничение этажа на 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.

Вот оно! Вы сделали!

Мы надеемся, что это руководство поможет вам при установке электрического теплого пола. Но если у вас есть какие-либо вопросы и вам нужна дополнительная консультация, наша команда всегда готова помочь. Свяжитесь с нами.

Как установить напольное лучистое тепло

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

$501-1000

2 Введение Подогрев холодных полов в ванной комнате с помощью нагревательных матов, установленных под плитку. Используйте его в качестве дополнительного тепла для комфорта или в качестве обогрева помещения для обогрева всей ванной комнаты. Установка так же проста, как укладка плитки.

Необходимые инструменты

• Аккумуляторная дрель
• Hot melt glue gun
• Margin trowel
• Trowel
• Utility knife
• Volt-ohm meter (or continuity tester)

Materials Required

• Cement board underlayment
• Grout
• Radiant heat mat
• Thermostat
• Разбавленный строительный раствор
• Плитка

Излучающее тепло: обзор

Эта система обогрева пола состоит из одного тонкого непрерывного кабельного нагревательного элемента, вплетенного в мат, который вы устанавливаете под плитка.

Эти полы с подогревом лучше всего использовать при капитальном ремонте или замене напольного покрытия в существующем помещении или при добавлении нового помещения. Пол с подогревом может быть установлен как дополнительный источник тепла, чтобы отвести холод от пола, или как обогрев помещения, чтобы обогреть всю ванную комнату. Теплый пол также является отличным проектом для утепления полов в прихожей и кухне.

Преимущества полов с подогревом:

• Простота монтажа. При укладке плитки вы закладываете в раствор мат с проволокой. Если вас не устраивает часть проводки, наймите электрика.
• Это безопасно. После установки системы обогрева пола ее практически невозможно повредить. Термостат с защитой GFCI мгновенно отключает питание в случае короткого замыкания или другой проблемы.
• Это недорого. При мощности 12 ватт на квадратный фут наша 30-кв. футов. нагретый коврик для ванной потреблял 360 ватт энергии — примерно столько же, сколько электрическое одеяло или большой телевизор.
• Не занимает места. У вас большой и неуклюжий радиатор? Удалите его и получите ценные квадратные метры, установив этот материал.
