Как уложить электрический теплый пол под плитку: как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель

как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель

Содержание:

Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности

Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

• Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
• При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки — как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

• Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
• Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
• Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек.

Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.

При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения

Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

Фиксация нагревательных кабелей или матов

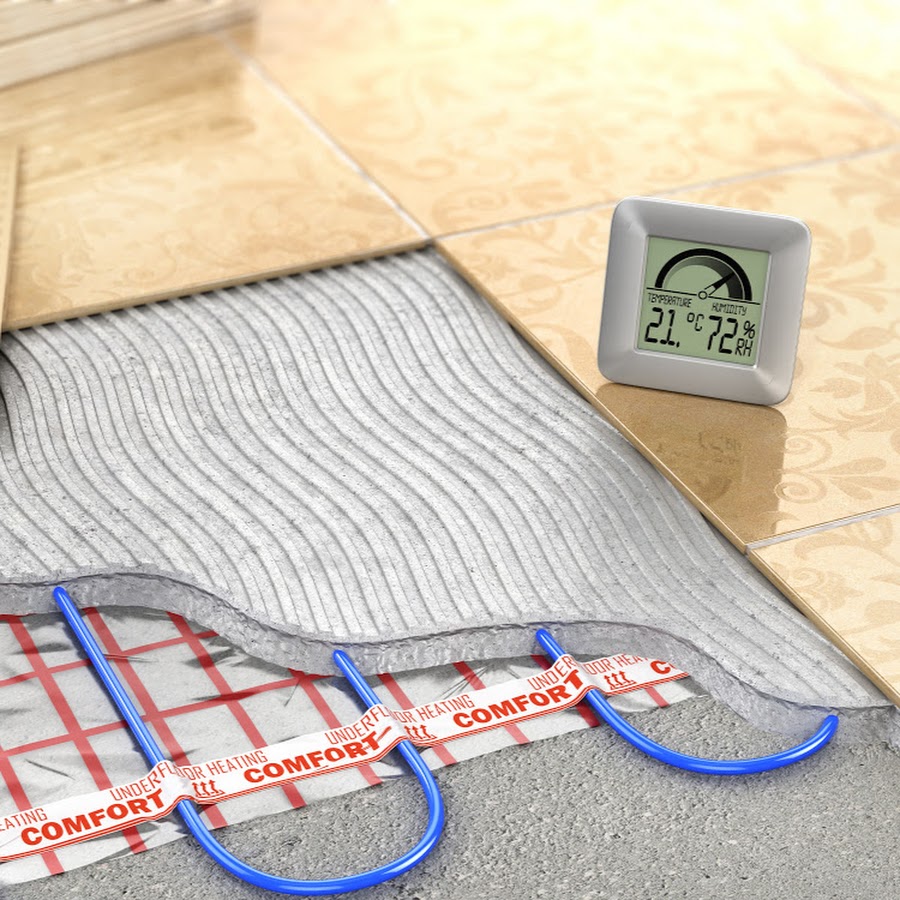

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой

Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.

На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.

укладка своими руками, как уложить, положить подогрев, как установить, технология, установка

Содержание:

Монтаж теплого пола под плитку представляет собой трудоемкий, но несложный процесс, который под силу человеку с небольшим опытом. Конечно, вначале следует подробно ознакомиться с технологией и особенностями данной работы, а уже затем – обустраивать подогрев пола под плитку.

Преимущества и практичность теплых полов хорошо известны, но только учет всех нюансов и соблюдение правил монтажа могут обусловить оптимальный конечный результат. Поэтому важно изучить плюсы и минусы тех или иных разновидностей обогрева, а также инструкцию по их монтажу до того, как браться за установку теплого пола под плитку своими руками.

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Электрический теплый пол из кабеля обходится дешевле по цене, однако монтажный процесс при выборе данного варианта более сложен. Кроме того, в этом случае технология укладки теплого пола под плитку требует обустройства более толстой стяжки, что приводит к уменьшению высоты помещения.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Подготовка поверхности своими руками

Вначале осуществляется демонтаж старого напольного покрытия с последующей очисткой от мусора. После этого, если на поверхности нет каких-либо существенных дефектов, можно обойтись без черновой стяжки. Если же поверхность пола имеет изъяны и неровности, тогда следует выровнять их слоем раствора толщиной в 3-7 сантиметров.

Проектировка схемы

Следующий важный момент – подготовка схемы установки электрического теплого пола под плитку, с отметкой расположения проводов либо термоматов.

Основные рекомендации по составлению схемы заключаются в следующем:

• расстояние от стен должно составлять как минимум 10 сантиметров;
• в тех местах, где мебель или бытовая техника плотно прилегают к полу, обустраивать греющий материал нельзя – недостаточность теплоотдачи приводит к его перегреву и выходу из строя;
• прямолинейная укладка материала не является обязательной – допускается аккуратная подрезка сетки для сгибания в ту или иную сторону.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

• Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
• Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
• Качество утепления стен и потолка, препятствующего теплопотерям.
• Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.

В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Проверка состояния электропроводки

Обустройство электрической системы обогрева плиточного пола сопряжено с дополнительной нагрузкой на электросеть, особенно если речь идет о помещениях с большой площадью. Поэтому до того, как уложить теплый пол под плитку, следует обязательно проверить состояние прежней электропроводки. Если возникнут сомнения в том, насколько надежна электрическая система в доме, во избежание проблем в процессе эксплуатации следует заменить ее на новую и более мощную.

Теплоизоляция поверхности

Для того, чтобы избежать существенных потерь тепла при функционировании обустраиваемого покрытия, необходимо эффективное утепление поверхности перед укладкой теплого пола. Лучшим материалом для этого считается пенофол. Это утеплитель рулонного типа, имеющий фольгированное покрытие c одной стороны и самоклеящуюся поверхность с другой.

Для качественного утепления пенофолом до того, как положить электрический теплый пол под плитку, требуется лишь полностью проклеить им поверхность, а стыковые участки затем обклеить фольгированным скотчем. Для более эффективной теплоизоляции пенофол должен выходить на стены примерно на 5-10 сантиметров.

По завершении теплоизоляционных работ желательно произвести обклеивание демпферной лентой поверх утеплительного материала. Демпферная лента проклеивается по периметру помещения, ее основная функция – компенсация расширения материала под воздействием тепла.

Наконец, поверх утеплителя укладывается металлическая сетка, препятствующая его непосредственному контакту с нагревателем, а также упрощающая укладку теплого пола.

Монтаж температурного датчика и термостата

Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.

Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.

Проверка работы электрического покрытия

При рассмотрении того, как правильно класть теплый пол под плитку, важно упомянуть и контрольную проверку работоспособности перед монтажом. Посредством прибора, называемого мультиметром, определяется расположение фазы, а также сопротивление оборудования. При этом расхождение с паспортными данными не должно превышать 5-10 %. Определив фазу и убедившись, что сопротивление соответствует заявленному, можно приступать к укладке теплого пола под плитку своими руками. Читайте также: «Технология укладки электрического теплого пола под плитку – нюансы монтажа».

Укладка теплого пола — как правильно уложить

Итак, по завершении всех прочих работ, остается непосредственно произвести установку теплого покрытия. Этот заключительный этап при монтаже теплого пола под плитку своими руками состоит в укладке и креплении нагревательного материала на подготовленную поверхность.

При использовании греющего кабеля наиболее простым и удобным способом является фиксация его посредством монтажной ленты. Для большей надежности, дополнительно можно закрепить витки кабеля с помощью пластиковых хомутов. Читайте также: «Как выполнить укладку теплого пола под плитку – пошаговое руководство по монтажу электрического кабельного пола».

Если же говорить о том, как положить теплый пол под плитку в случае использования термоматов, то здесь процесс укладки легче, поскольку витки кабеля уже имеют необходимое для монтажа расположение. Всё, что требуется – это расстилка материала в соответствии со схемой и его подключение к термостату.

После укладки теплого пола производится ревизия правильности подключения, с целью чего сопротивление ещё раз измеряется мультиметром. Результат должен совпадать с тем, что был получен при предварительном измерении.

На этом монтаж электрического обогрева под плитку можно считать законченным. Остается только произвести заливку стяжки, после чего покрыть пол плиткой. Для стяжки заливается слой цементного раствора толщиной в 3-5 сантиметров, после чего теплый пол не подключают к сети в течение 4 недель, до полного ее высыхания. Укладка плитки производится через 2-3 дня после заливки стяжки. В случае использования термоматов обустройство стяжки не является обязательным – нагревательные маты могут сами служить основанием под плиточный клей.

Как положить теплый пол под плитку электрический своими руками: устройство и монтаж

Электрический теплый пол – универсальное средство обогрева. Он позволяет равномерно распределить тепло по поверхности пола и обеспечить комфортную температуру в помещении.

Системы теплого пола совместимы практически со всеми напольными покрытиями, включая ламинат, паркет, ковролин и даже декоративный камень.

В этой статье речь пойдет об этапах обустройства электропола под плитку – от выбора кабеля и расчета мощности до финальной укладки кафеля.

Выбор нагревательного элемента

Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.

Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

Греющий кабель

Для организации теплого пола подойдут кабели двух типов:

Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;

• Саморегулирующиеся.

Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.

Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.

Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло.

Кабельные маты

Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.

Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.

Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.

Карбоновые маты

Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.

Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.

При запитывания мата от электросети паста нагревается и начинает излучать тепло.

Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.

Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.

Инфракрасная пленка

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.

Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.

К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.

Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.

Подсчет количества и мощности матов

Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:

• средняя мощность для кухни – 110-130 Вт/м2;
• средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.

Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.

Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.

Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.

Расчет длины греющего кабеля

Длина электрокабеля будет зависеть от общей мощности системы. Вычисляют ее умножением средней мощности (Вт/м2) на общую площадь комнаты, также рекомендуется добавить запас в 30% на теплопотери. Здесь можно ориентироваться на оптимальные показатели для кухни и санузла, описанные выше.

Затем определяемся с разновидностью и номинальной мощностью погонного метра кабеля – она может варьировать от 10 до 60 Вт/м. Далее общую мощность системы делим на мощность погонного метра кабеля – получаем длину.

Таким образом очевидно, что чем мощнее будет выбран греющий кабель, тем меньшее его количество понадобится для монтажа электропола.

Основные правила монтажа полов с подогревом

Монтаж теплого пола с использованием разных нагревательных элементов – матов и кабеля – будет иметь существенные отличия.

Принципы монтажа кабельного пола

Общий порядок работ:

1. Подготовка основания, обустройство теплоизоляционного слоя, устранение трещин, неровностей, очистка от грязи, грунтование.
2. Установка термостата с двумя штробами – под подводку питания и под подключение кабеля.
3. Раскладка кабельных матов и кабеля по выбранной схеме, вывод проводов к термостату.
4. Монтаж температурного датчика.
5. Выполнение стяжки или нанесение клеевого состава с бороздками.
6. Облицовка пола кафелем.

Важно! При обустройстве пола матами для фиксации плитки необходимо приобрести специальный плиточный клей под нагревательные элементы. Греющий кабель можно укладывать под цементную стяжку.

Принципы монтажа инфракрасного пола

Общая схема работ:

1. Нарезание инфракрасного полотна на полосы согласно плану раскладки.
2. Изолирование краев нагревательных элементов.
3. Укладывание подложки из вспененного пропилена и фольги, препятствующей инфракрасным теплопотерям.
4. Размещение нарезанной инфракрасной пленки на плоскости, закрепление канцелярским скотчем.
5. Фиксация клипс на медной полосе, соединяющейся с кабелем.
6. Укладка полиэтиленовой пленки для защиты от плиточного клея.
7. Монтаж терморегулятора и датчика.

После нанесения тонкого слоя плиточного клея укладка плитки возможна только после его подсыхания.

Общая пошаговая технология укладки

Чтобы обустроить пол с подогревом под керамоплитку, необходимо грамотно выполнить монтажные работы в 10 этапов.

Подготовка поверхности

Площадка под укладку матов или кабеля должна быть ровной и чистой. При выраженных неровностях, трещинах и выступах лучше всего выполнить цементную стяжку, которая скроет все изъяны. Если огрехи несущественные, достаточно зашпаклевать трещины и отшлифовать выступающие участки.

Затем пол очищают от мусора, тщательно подметают и обрабатывают грунтовкой.

К следующему этапу приступают только тогда, когда грунтовка полностью высохнет.

Создание схемы

Вне зависимости от типа электропола нужна подготовка терморегулятора. Запитывать его можно от уже установленной розетки или напрямую от сети. Как правило, схема подключения терморегулятора указана в инструкции. Также в стене штробятся два канала: один под гофру термодатчика, второй – под силовые провода нагревающего кабеля.

Важно! Укладывать кабель и маты нужно таким образом, чтобы до стен оставалось расстояние около 10 см.

Самым простым способом укладки кабеля считается змейка. Маты укладываются либо прямолинейно, либо произвольно в тех участках, где необходим более интенсивный подогрев. При укладке кабеля оба его конца выводятся к термостату, а муфта впоследствии скрывается под стяжкой.

Затем в специальную пластиковую трубу монтируется термодатчик и подсоединяются все провода, питающие систему обогрева.

Расчет материалов

Количество нагревательных матов и погонных метров кабеля рассчитывается по схеме, приведенной выше. Кроме этого понадобятся:

• теплоизоляционные материалы;
• демпферная лента;
• соединительные провода;
• плиточный клей;
• кафель;
• крепежные детали;
• терморегулятор и термодатчик;
• заземляющий медный кабель;
• система защиты УЗО.

Количество плитки и теплоизоляции рассчитывается по площади пола с припусками под подрезку. Количество плиточного клея будет зависеть от кривизны пола.

Но ориентироваться можно на указания производителя средства из расчета на квадратный метр.

Проверка старой электропроводки

Чем больше площадь комнаты, предназначенной под напольный обогрев, тем более мощной должна быть проводка. Поэтому предварительно следует рассчитать сечение кабеля по мощности, току и длине, чтобы жила не нагревалась и не плавила изоляцию.

В расчет берется номинальная мощность кабеля и электроприборов, которые он должен питать.

Если диаметр жил слишком мал, проводку придется заменить и подстроить ее под новую систему.

Также не стоит забывать, что устройство защитного отключения и выключатель-автомат должны соответствовать новой электронагрузке.

Теплоизоляция поверхности

Качество обустройства пола с подогревом во многом будет зависеть от качественного утепления основания. Грамотно уложенное основание не только уменьшит теплопотери, но и повысит эффективность работы электросистемы.

С задачами теплоизоляции лучше всего справится пенофол. Это современный многослойный материал с базой из полиэтилена и самоклеящимся основанием. Наружная часть пенофола выполнена из фольги, которая не дает теплу уходить из-под пола.

Пенофол клеится на пол стык в стык с заходом на стены в 3-5 см. Стыки заклеиваются фольгированной лентой, а по периметру комнаты укладывается демпферная лента, предотвращающая прямой контакт с нагревательными элементами.

Совет! Для помещений с низкими потолками вместо пенофола рекомендуется использовать пенополистирол или полипропилен.

Установка датчика температуры и термостата

Термостат предназначен для включения/отключения системы, а также регулировки температуры нагрева. Он монтируется на стене около розетки.

Датчик температуры предназначен для независимой работы системы обогрева и ее оптимизации без контроля со стороны хозяев. Монтируется датчик прямо в пол в гофрированную трубу, проложенную в штробе.

Установлен он должен быть по центру между двумя витками кабеля. Внутренний конец гофры изолируется герметиком, наружный подключается к термостату.

Контрольное испытание

Проверка кабеля или матов проводится еще до укладки на поверхность – для этого мультиметром измеряется их сопротивление. От указанных паспортных параметров сопротивление не должно отличаться более, чем на 10%.

Если показатели в пределах нормы, можно приступать к монтажу.

Крепление нагревательного элемента

Проще всего укладывать термоматы – они расстилаются по плоскости пола в выбранном положении и подключаются к термостату.

Кабель укладывается улиткой или змейкой и закрепляется монтажной лентой. Чтобы работа спорилась легче, для закрепления электропола можно использовать пластиковые хомуты. Очень важно соблюдать одинаковое расстояние между витками кабеля, иначе площадка будет прогреваться неравномерно.

После раскладки материала необходимо еще раз проверить сопротивление – оно должно совпадать с данными первого замера.

Заливка стяжки

Стяжка служит основанием для облицовки и способствует лучшему распределению тепла по полу. Традиционно для заливки используется цементно-песчаная стяжка из трех частей песка и одной части цемента. К ним добавляется вода до получения вязкой консистенции и клей ПВА для повышения вязкости раствора.

Для экономии цемента в раствор добавляют щебень – 5 частей на 1 часть цемента. Рекомендованная толщина заливки составляет около 3-5 см.

Важно! Добавлять большое количество воды в раствор нельзя, иначе в стяжке при застывании появятся трещины.

Если в качестве нагревательного элемента выбраны маты, стяжка не требуется – на пленку сразу можно укладывать плитку.

Укладка плитки

Облицовку пола с цементной стяжкой можно проводить только тогда, когда раствор схватится. Полное высыхание может растянуться на месяц, но к облицовке поверхности можно приступать уже через 2-3 дня после заливки стяжки. На пол с подогревом керамоплитка укладывается по такому же принципу, что и на любое другое основание.

Лучше насаживать ее на клей, который не “украдет” дополнительные сантиметры высоты. Клей должен быть со специальной маркировкой “теплый пол” или с указанием диапазона допустимых температур. На мат клеевой состав нужно наносить очень аккуратно мягким шпателем, чтобы не повредить систему.

При использовании раствора нужно следить, чтобы в слое не было пустот, которые могут спровоцировать перегревание кабеля.

Уже через сутки по теплому полу можно будет передвигаться. А полностью запускать систему и затирать швы рекомендуется тогда, когда клей, раствор и цементное основание полностью высохнут.

Обзор способов

dolzhna-byt-rovnoj-i-chistoj.jpeg»>

Видео обзор

Электрический теплый пол под плитку: какой лучше

Система теплый пол сегодня повсеместно применяется при обустройстве жилых помещений. Такой обогрев способствует равномерному распределению температуры и поддержанию в комнате комфортного микроклимата. Выбор системы и технология ее монтажа зависят от типа напольного покрытия.

Разберемся, как сделать электрический теплый пол под плитку и обозначим допустимые способы монтажа. Кроме того, приведем пошаговый инструктаж по обустройству напольного обогрева и опишем важные моменты подключения системы к электропитанию.

Содержание статьи:

Варианты электрического теплого пола под плитку

При всех «плюсах» полов, отделанных плиткой и ее конкурентом – керамогранитом, их трудно отнести к категории теплых покрытий.

Устранить этот недостаток проще всего установив напольную систему, которая способна функционировать круглый год, что особо актуально для квартир, зависящих от централизованного отопления.

Галерея изображений

Фото из

Напольное керамическое покрытие идеально подходит для укладки над электрической системой обогрева

Напольное керамическое покрытие отличается высокой теплопроводностью, быстро нагревается и отлично проводит тепло

Для устройства покрытия по теплым электрополам подходят все известные виды керамической напольной плитки и керамогранита

Допустимо применение мозаики, если она укладывается на стяжку, достаточно мощную для предотвращения порчи нагревательной системы, и клей, обеспечивающий линейное расширение системы при нагреве

На тех же основаниях применяется мелкая фигурная плитка, используемая в формировании орнаментов или в обустройстве всей площади

В тандеме с керамическим напольным покрытием прекрасно работает кабельный теплый пол, укладываемый петлями с шагом в 10 — 15 см

Гораздо легче и оперативней проходят работы, если вместо кабельной системы используются электрические маты с сетчатой основой

Под напольную плитку практически не применяется инфракрасный пленочный тип обогревающей системы, т. к. для фиксации плитки нужен клей или стяжка, которую не принято заливать по ИК полам

Совместимость плитки и теплых полов

Теплопроводность напольной керамики

Варианты плитки для теплых полов

Устройство мозаичного покрытия по системе

Укладка мелкой фигурной плитки

Сооружение системы кабельного обогрева

Электрические маты в паре с плиткой

Инфракрасная пленочная система

При выборе типа электрической напольной системы ориентируются не только на площадь отапливаемой комнаты.

В расчет берут три основных параметра:

• совместимость с выбранным напольным покрытием;
• возможность соорудить бетонную стяжку;
• ценовой диапазон.

Мощность потребляемой энергии выбранной системы и длина кабелей, указанная производителем из расчета на заданную площадь, в среднем составляет 140-160 Вт/кв.м. Но, планируя в качестве финишной облицовки использовать похожий по структуре на камень керамогранит, систему лучше выбирать с номинальной мощностью в 220 Вт/кв. м.

В многоквартирных жилых домах электрические полы считаются чуть ли ни единственным доступным способом организации дополнительного обогрева жилья

Система кабельного типа

Основу этой отопительной системы составляют одно- и двухжильные электрические нагревательные кабели, заложенные в монолитную цементную стяжку.

Независимо от типа используемых проводов. они способны нормировано выделять тепло в момент прохождения через них электротока, обеспечивая одновременный и при этом равный нагрев по всей протяженности (+)

Разница между ними существенная:

1. Одножильные – в основе нагрева их проводника лежит резистовый принцип, что действует при функционировании ТЭНа или спирали утюга. Одножильные хоть и славятся демократичной ценой, очень неудобны в монтаже, поскольку требуют того, чтобы концы сходились в одной точке, а сами провода при распределении по полу не пересекались.
2. Двухжильные – функцию нагревательной «спирали» в них способен выполнять как один кабель, так и оба сразу. Они оснащены концевой муфтой, которая обеспечивает замкнутость цепи.

Если сравнивать одно- и двухжильные кабели, то первые проигрывают в том, что электромагнитные помехи от них возникают гораздо больше, чем от двухжильных аналогов.

Высота кабельной системы, включая сантиметры, задействованные для подготовки основания плюс толщина самого напольного покрытия, достигает 10 см (+)

Но ввиду трудоемкости и длительности монтажа, требующей от мастера наличия соответствующей квалификации, и долгим сроком ожидания перед введением в эксплуатацию системы, такие кабельные варианты постепенно утрачивают свои позиции на рынке, уступая место более современным термоматам.

Ключевой особенностью готовых нагревательных матов является то, что одно- и двухжильные проводники уже изначально закреплены на каркасе из стекловолоконной сетки.

За счет того, что нагревательные маты разрешается стелить на базовое основание, минуя этап сооружения подложки, а кафель «сажать» непосредственно на них, высота системы достигает всего 5-6 см

В отличие от кабельных аналогов нагревательные маты не излучают вредное электромагнитное поле, а их элементы устойчивы к возникновению ржавчины.

Инфракрасный пленочный пол

Пленочный пол считается одной из самых эффективных среди современных систем отопления. В отличие от выше описанных аналогов системы он не создает электромагнитные поля, а излучает близкие по спектральным параметрам к солнечному излучению волны.

Благодаря этому помещение полностью прогревается однородно, а ионизированный воздух позитивно влияет на здоровье домочадцев.

В стремлении повысить долговечность и надежность пластин некоторые производители покрывают нагревательные элементы графитовым напылением

Выделяют два типа пленочных систем:

1. С пластинами углеродного типа на лавсановой пленке, выделяющими инфракрасное излучение дальней волны. При подключении карбоновых полос применяют параллельную схему. Их можно смело стелить как под керамогранит, так и под кафельную плитку.
2. Углеродные двухслойные пленки с биметаллическими полосками, изготовленными из сплава меди или алюминия. Нагревательные полосы в таких пленках расположены между слоями эластичного, но при этом плотного полиуретана. По этой причине они плохо совместимы с керамическим покрытием.

Инфракрасные допускается располагать как на горизонтальных поверхностях, так и на вертикальных основах. Их укладку допускается осуществлять без стяжки. А потому толщина вместе с финишной облицовкой не превышает и двух сантиметров.

Независимо от типа выбранной системы для подключения понадобится также приобрести терморегулятор, конструкция которого оснащена термодатчиком

Представленный на отечественном рынке выбор термодатчиков широк и разнообразен: с кнопочным и механическим управлением, с жидкокристаллической и светодиодной индикацией, в различных цветовых исполнениях и оригинальных дизайнерских решениях.

Любая из представленных моделей рассчитана на установку в розеточное гнездо стандартных габаритов.

Способы установки пленочного пола

При монтаже плёночного тёплого пола под плитку монтаж напольной системы выполняют, применяя одну из двух технологий: «сухую», предполагающую задействование гипсокартонных листов, «мокрую» – путем заливки бетона.

Укладка сухим способом

Поскольку плиточный клей слишком плохо сцепляется с гладкой пленкой, при укладке такой напольной системы между ней и кафелем сооружают промежуточный слой.

Для этой цели прокладывают:

• гипсокартонные листы, представляющие собой гипсовые панели, обклеенные с двух сторон плотным картоном;
• стекломагнезитовые листы, выполненные из композитных материалов, дополненных древесной стружкой.

Оба материала слабо противостоят инфракрасному излучению, благодаря чему потеря свойств ИК-излучения становится минимальна. В результате такая многослойная система равномерно распределяет выделяемое тепло по всему полу, исключая тем самым возможность перегрева.

Система электрического теплого пола собирается по принципу «многослойного пирога»: на основание укладывают теплоизолятор, сверху которого выстилают термопленку, а затем прикрывают ГКЛ и плиткой

Укладку инфракрасного теплого пола под плитку выполняют в шесть этапов:

1. На отремонтированное от трещин и щелей, а затем выровненное основание выстилают теплоотражающий слой.
2. Вторым слоем укладывают полосы углеродной пленки таким образом, чтобы края пластов не находили друг на друга. Уложенные полосы желательно покрыть пленкой из плотного полиэтилена.
3. Установив на края медных пластин клеммные зажимы, подключают их к электропроводам. Собранную систему подключают через комнатный термостат, после чего проверяют равномерность прогревания всех пластин.
4. Нарезают листы гипсокартона на заготовки соответствующего размера с тем, чтобы полностью застелить ими нагревательные полосы.
5. Прикрученные к основанию гипсокартонные листы покрывают слоем грунтовочного состава.
6. С помощью клея, предназначенного для системы теплых полов, приклеивают плитку.

Главное при укладке углеродной пленки – обеспечить максимально плотный контакт с теплоизоляционным материалом. Это необходимо для того, чтобы исключить возникновение завоздушенной пустоты.

При укладке углеродной пленки ее следует располагать медными элементами вниз с тем, чтобы контакты подключения были направлены в ту сторону, где предполагается подвесить терморегулятор. Места разрезов пленки с изнаночной стороны, а также точки подключения электропроводов необходимо покрыть слоем битумной изоляции.

С нижней стороны выстеленной пленки монтируют температурный датчик, а после подключения всех контактов – теплорегулятор, который и подключают непосредственно к сети (+)

Гипсокартонные листы фиксируют к первичному основанию путем прикручивания, стараясь не нарушить целостность пластин.

Заливка «мокрой» стяжки

На воплощение этого способа монтажа потребуется большое времени и сил. Чтобы сэкономить счета за потребленные киловатты, которые уходят на то, чтобы прогревать плиту перекрытия, под напольную систему выкладывают подложку в виде изоляции.

В роли подложки применяют:

• изолон – пенополиэтилен, имеющий несвязную молекулярную структуру;
• фольгизол – создан на основе вспененного полиэтилена и покрыт металлизированной пленкой из полипропилена;
• техническая пробка, имеющая сотовидную структуру.

Изоляционный материал нарезают полосками, размер которых соответствует ширине термопленки. Заготовки выкладывают под каждым матом так, чтобы все вырезы в пленке попадали на подложку.

Теплоизоляция призвана предотвращать потерю вырабатываемого тепла, давая возможность максимально полно его использовать

Сверху изоляции укладывают теплоотражающую прослойку. Все стыки обрабатывают специальным клеем.

Поскольку при монтаже пленочного теплого пола не предусмотрено заземление, в качестве теплоотражателя не допускается использовать алюминиевую фольгу, которая является токопроводящим материалом.

По этой же причине армирующая сетка с ячейками в 20-40 мм, предназначенная для бетонной стяжки, должна быть выполнена не из металла, а из полимера.

Роль заземлителя может выполнить электропроводный скотч, который проклеивают по периметру помещения. Чтобы повысить безопасность системы, ее стоит “запитать” от отдельного автомата, а на вводе .

К теплоотражающей прослойке с помощью отрезков строительного скотча приклеивают нагревательные пластины, токопроводящие шины которых «смотрят» вниз

Уложенную напольную систему покрывают полиэтиленовой пленкой и приступают к закладке бетонной стяжки. Для этого сверху пленки размещают ячеистую пластиковую сетку, размер секций которой составляет 5*5 см или 10*10 см.

Она будет выполнять роль армирующего каркаса. Сетку прикрепляют к ранее уложенным прослойкам,  стараясь не повредить термопленку.

Сверху уложенной и зафиксированной сетки наносят бетонно-цементный раствор, формируя слой толщиной в 5 мм, с тем, чтобы он полностью перекрыл технологические отверстия. Оставляют стяжку на неделю-полторы до полного высыхания.

Когда стяжка приобретет необходимую прочность, приступают к этапу приклеивания кафельной плитки или керамогранита. Технология облицовки обычная. Единственное – «сажать» покрытие на клей, который не боится температурных перепадов.

Технология монтажа кабельного пола под плитку

Монтаж кабельного теплого пола под плитку требует определенной квалификации. Кроме того, включать такую систему допускается только через месяц с момента укладки.

Составление плана раскладки

Прежде, чем приступать к монтажу системы, правильным будет предварительно на бумаге составить в масштабе план ее раскладки. При разработке плана из общей рабочей площади исключают участки, на которых размещается мебель и предполагается устанавливать тяжеловесную бытовую технику.

Следует понимать, что дальнейшая перестановка может негативно отразиться на работоспособности напольной системы.

Между источниками тепла в виде радиаторов отопления и напольной системой необходимо предусмотреть буферную зону в 100 мм (+)

С учетом всех нюансов в готовом виде план раскладки будет иметь очертания неправильной формы фигуры, которая вписана прямоугольную и квадратную площадь покрытия.

Исходя из общей площади рабочей поверхности, рассчитывают длину кабеля учитывая тот фактор, что кабель должен покрывать 70-75% общей квадратуры. От того, насколько грамотно спроектирована напольная система, будет зависеть ее эффективность.

На этапе проектирования необходимо продумать удобное место под . В ряде случаев при обустройстве напольной системы приходится прокладывать отдельную линию электропроводки необходимой мощности.

Подготовительные и энергосберегающие работы

Ключевым условием правильной укладки, как нагревательной системы, так и финишной облицовочной плитки является тщательно выровненная поверхность. Задача мастера – вывести основание в ноль, поскольку, чем хуже подготовлено основание, тем сквернее выйдет конечный результат.

В случае сильных повреждений основания лучше выполнить полный демонтаж старого покрытия, а чистовой пол в последствие выровнять бетонной стяжкой толщиной в 3-5 см

Набор инструментов, который понадобится для выполнения работ:

• строительный уровень;
• рулетка и линейка для разметки и контроля;
• и нарезки проводов;
• паяльник с припоем для залуживания проводов перед коммутацией;
• строительный фен для нагревания термоусадочных трубок;
• перфоратор и болгарка с диском по камню;
• мультиметр для контрольных замеров проводимости цепи и ее сопротивления;
• мегомметр для проверки сопротивления изоляции;
• строительный миксер и емкость для замешивания цементной смеси;
• валик и кисти для нанесения жидкой грунтовки;
• зубчатый и обычный шпатель для распределения пастообразной цементной смеси.

Чтобы предупредить ситуацию, когда уложенная система будет греть потолок соседям, необходимо выполнить энергосберегающие работы.

Толщина слоя теплоизоляции зависит от категории расположенных ниже помещений: если это отапливаемое жилье, то можно ограничиться двумя-тремя сантиметрами, если цоколь или подвал – не менее 5 см (+)

Планируя обустроить теплый пол на лоджии или веранде, перед гидроизоляционной прослойкой следует проложить слой утеплителя. Для этой цели лучше применять листы  толщиной в 10 см либо же минеральную вату.

На подготовленное основание выкладывают гидроизоляционную прослойку, основой для которой выступает:

• фольгированный пенофол, представляющий собой рулонный материал из вспененных компонентов, оснащенный внутренним армированием;
• экструдированный пенополистирол, имеющий вспененную полимерную структуру;
• вспененный полиэтилен, оснащенный фольгированным покрытием.

Материал следует выкладывать с захлестом на стену. Чтобы компенсировать тепловое расширение между полом и стеной, по периметру основания прокладывают демпферную ленту. Снизить потери тепла поможет и частичная теплоизоляция стен на уровне 20 см от уровня пола.

Вариант устройства напольного обогрева

Рассмотрим пошаговый процесс устройства электрической разновидности теплого пола из подготовленных к укладке матов по цементному основанию.

Галерея изображений

Фото из

Шаг 1: Перед сооружением электрического напольного обогрева с последующей укладкой плитки ремонтируем и выравниваем основание. Затем проводим примерку полос для выбора оптимальной схемы расположения

Шаг 2: Учитывая, что под мебелью, устанавливаемой на пол без ножек, не должна располагаться электросистема, расстилаем изолирующую подложку и укладываем маты

Шаг 3: Для того чтобы проникающая через швы плитки влага не стала причиной короткого замыкания, поверх электрических матов укладываем полиэтиленовую гидроизоляцию

Шаг 4: Кабель, к которому будет подключен датчик терморегулятора, заводим в гофру. Для укладки кабеля в гофре и датчика штробим канавку в полу

Шаг 5: Кабель терморегулятора с подключенным к нему датчиком заводим в штробу, которую затем заполняем гипсом или плиточным клеем заподлицо с плоскостью пола

Шаг 6: Заглубленный в стену кабель терморегулятора так же прокладывается в гофрированной трубе. Под устройство в пенобетонных и кирпичных стенах прокладывается штроба

Шаг 7: Для того чтобы не сдвинуть и не повредить систему напольного обогрева во время работы, наносим поверх электрической системы слой плиточного клея или заливаем полимерную стяжку, имеющую свойство расширяться при нагреве

Шаг 8: Плиточный клей, способный расширяться при нагревании, или полимерную стяжку равномерно наносим на всю поверхность

Подготовка к устройству электрического пола

Укладка подложки и электрических матов

Устройство гидроизоляции пола

Устройство штробы для подключения датчика

Укладка датчика с кабелем в штробу

Установка терморегулятора

Фиксация электрических матов

Обработка клеем всей площади

Перед непосредственной укладкой напольной плитки стоит продумать схему расположения элементов покрытия, особенно, если у него предполагается какой-либо орнамент.

Даже если не будет рисунка, нужно решить, как лучше класть керамических элементов с минимальной подрезкой.

Галерея изображений

Фото из

Шаг 9: Клей наносим на основание гребенкой, длина зубьев которой равна 7 — 8 мм. Тыльную поверхность плитки протираем и смачиваем, потом тоже наносим на нее клей

Шаг 10: Клей наносим сегментами так, чтобы площадь их составляла не более 1 м². Плитку укладываем и проверяем ее горизонтальность уровнем, при необходимости выравниваем, добавляя или убирая лишний клей

Шаг 11: Для того чтобы между элементами покрытия оставались дистанционные швы, используем пластиковые крестики или хотя бы спички

Шаг 12: Каждый заполненный плиткой сегмент проверяем на горизонтальность, укладывая по свежеустройнной поверхности уровень в различных направлениях

Шаг 13: После укладки напольной плитки в помещении дожидаемся полного отвердевания связующего состава. Клей должен прочно схватиться

Шаг 14: После отвердевания клея извлекаем из швов пластиковые крестики и готовим замазку для их расшивки

Шаг 15: Аккуратно резиновым шпателем заполняем швы замазкой, вместо которой можно использовать тот же плиточный клей. Излишки сразу удаляем влажной ветошью

Шаг 16: Протираем керамический пол полностью по завершению укладки и снова ждем отвердевания состава, уложенного в швы. Систему обогрева не включаем, пока замазка полностью не отвердеет

Нанесение плиточного клея гребенкой

Выравнивание плитки по горизонтали

Использование пластиковых крестиков

Контроль горизонтальности

Технологический перерыв для отвердевания клея

Приготовление состава для заполнения швов

Расшивка швов напольной плитки

Уборка излишков и загрязнений плитки после укладки

Укладка кабельной системы

Первым делом монтируют терморегулятор, проделывая под его установку в стене с помощью специальной коронки гнездо подрозетника. Высота размещения гнезда – не менее 300 мм от уровня пола. Место  в последствие не должно закрываться крупногабаритными бытовыми приборами или тяжеловесной стационарной мебелью.

Температурный датчик размещают в гофротрубе диаметром 9-16 см. Чтобы труба пролегала вровень с полом, для нее с помощью перфоратора или болгарки, оснащенной диском для работ по камню, проделывают штробу. Между подрозетником в стене и гофротрубой в полу прокладывают канавку 20*20 мм под размещение монтажных электропроводов.

Длина горизонтальной части рукава под установку термодатчика должна составлять порядка 0,6-0,8 метра, а его нижний конец – изолирован заглушкой либо же обмотан изолентой (+)

Сам нагревательный кабель перед укладкой следует проверить тестером на показатель электрического сопротивления.

Укладку кабельного теплого пола под плитку выполняют в несколько этапов:

1. На зачищенное и выровненное основание наносят грунтовочный состав, который обеспечит хорошую адгезию с бетоном.
2. По всей подлежащей обогреву площади пола настилают фольгированный рулонный утеплитель, размещая отражающим слоем наружу. Полосы укладывают вплотную друг к другу, а швы между ними проклеивают малярным скотчем.
3. Руководствуясь заранее начерченной схемой, раскатывают по поверхности и фиксируют с помощью саморезов или дюбелей монтажные ленты.
4. К монтажным планкам пластиковыми хомутами или «усиками» фиксируют кабель так, чтобы его петли сгибались без натяга, а сам он при этом не пересекался с другими нагревательными элементами. Укладку завершают в районе концевой муфты.
5. Термодатчик, соединенный с сигнальным проводом, заглубляют в гофротрубку, выходное отверстие которой закрыто колпачком. Один конец гофротрубки с датчиком размещают строго между витками нагревательных элементов, а второй укладывают в штробу.

Чтобы облегчить монтаж, используйте стекловолокнистую армирующую сетку. Она выступит каркасом при укладке кабеля и послужит дополнительным упрочнением стяжки.

При монтаже двухжильного кабеля ни при каких условиях их нельзя разрезать, укладку нагревательных элементов производить только целиком

При необходимости повернуть полосу сетчатое основание допускается разрезать на фрагменты, избегая при этом накладывания и пересечения кабеля. Сам кабель разрезать нельзя.

Подключение системы и заливка стяжки

Провода с контактами уложенной системы выводят в коробку, внутри которой оголенные «хвосты» залуживают и коммутируют.

С помощью мультриметра измеряют проводимость цепи и сопротивление, сравнивая его с предыдущими показаниями. Если есть возможность – дополнительно проверяют сопротивление изоляции. Затем кратковременно включают питание сети и проверяют работоспособность системы.

В фольгированом утеплителе с шагом в 1000 мм проделывают «окошки» размером 50*200 мм, которые обеспечат контакт будущей стяжки с основанием пола

Установив систему маяков на высоту 3-5 см, равномерно распределяют бетонный раствор по поверхности, стараясь не допустить образования воздушных полостей.

На высохшую стяжку наносят грунтовочный состав и выкладывают напольное покрытие. На время отвердевания стяжки важно полностью ликвидировать сквозняки и обеспечить равномерность застывания состава без пересыхания и замерзания.

На застывание и приобретение прочности стяжки уйдет от 7-10 до 28 дней в зависимости от состава раствора и рекомендаций производителя готовой смеси. Начиная с третьего дня после первичного схватывания, ее рекомендуется регулярно увлажнять пульверизатором и прикрывать полиэтиленовой пленкой.

После затвердевания бетона остается только уложить плитку и выждать, пока клей полностью высохнет. Запускать систему можно не ранее, чем через месяц с момента заливки стяжки. И запускать следует постепенно, начиная с отметки в 15°С, и с каждым днем повышая ее на 4-6°С.

Выводы и полезное видео по теме

Как уложить инфракрасную систему стержневого исполнения:

Порядок подключения нагревательных матов:

Последовательность укладки пленочной системы:

Схему с указанием расположения кабеля лучше приложить к паспорту изделия, дополнив ее такими данными как шаг витка, расстояние от стен, место расположения соединительной и концевой муфт. Эти значения могут потребоваться при необходимости проведения ремонтных работ.

У вас есть личный опыт укладки электрического теплого пола под плитку? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Инфракрасный теплый пол под плитку: монтаж, особенности и недостатки

На чтение 10 мин. Просмотров 2.3k. Обновлено 25 ноября, 2020

Инфракрасный тёплый пол — отличная альтернатива водяному и кабельному отоплению. Его преимущество — простота и быстрота установки.

Лучшим покрытием для любых полов с обогревом, в том числе плёночного типа, считается плитка, особенно при укладке в ванной и кухне (узнайте какой вид полов лучше всего уложить на кухне и как самостоятельно произвести укладку). Ведь кафель долговечный материал, прочный, влагостойкий и экологически безопасный.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия.

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Можно ли укладывать пленочный пол под плитку?

Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.

В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.

К сведению! Под керамогранит инфракрасные тёплые полы разрешено монтировать и на улице, так как они не боятся влаги.

При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

• Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Характеристики

Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.

Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия.

Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.

Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.

Достоинства ИК пола под плитку

Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.

К достоинствам ИК пола уложенного под плитку относятся:

• длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
• простота регулировки температуры — что позволяет без труда создавать комфортные условия;
• экономичность — расходует мало электроэнергии;
• отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
• способность к ионизации воздуха;
• не высокая стоимость;
• эффективность — она больше на 20%, чем у других греющих полов;
• работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
• небольшая толщина — что не влияет на высоту потолков;
• влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

• обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
• так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
• использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
• поломка может привести к короткому замыканию;
• допустимо стелить плёнку лишь на идеально гладкое основание;
• возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
• адгезия ИК пола делает монтаж сложнее.

К сведению! Чтобы повысить адгезию, рекомендовано между системой обогрева и плиткой укладывать гипсокартон или сетку из стекловаты.

Однако это снизит нагревательную способность конструкции.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

• термоплёнку с набором зажимов;
• электропровод;
• температурный регулятор;
• изоляционный битумный материал;
• теплоизоляцию;
• армирующее изделие;
• полиэтиленовую плёнку;
• сухую самовыравнивающуюся смесь;
• плиточный клей;
• строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

К сведению! Важно правильно выбирать сечение кабеля, с помощью которого пол будет подключаться к терморегулятору.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

К сведению! Терморегулятор рекомендовано установить до начало монтажа пола, так как это грязная работа.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Важно! При подключении плёночного пола, требуется сделать заземление устройства.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

1. С применением арматурной сетки:
2. сетка укладывается поверх полиэтилена;

• затем производится заливка бетонного или самовыравнивающегося раствора;

• только после полного высыхания состава стелется плитка.
• С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.

• Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.

• Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

К сведению! При использовании строительного уровня в процессе укладки плитки, получится ровная поверхность.

Основы безопасного использования

Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:

• производить монтаж пола на ровную и сухую поверхность;
• делать промежутки между листами изделия не меньше 0,5 см;
• обеспечить заземление;
• подобрать плёночный пол и терморегулятор одинаковой мощности;
• подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.

К сведению! Для более эффективной работы пола, рекомендовано установить дополнительный термодатчик, он будет осуществлять контроль за температурным режимом.

Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.

Видео инструкции

как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель

Содержание

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

• нагревательный кабель или мат;
• терморегулятор;
• датчик температуры;
• утеплитель;
• изоляционные материалы;
• зажимы;
• перфоратор;
• пассатижи;
• система защиты УЗО;
• молоток;
• зубило;
• рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» – будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Почему инфракрасная плёнка — спорный вариант?

Плёночные системы отопления предназначены для монтажа «сухим» методом под ламинат, линолеум, ковролин. Заливать сверху стяжку или наносить плиточный клей — значит вывести со временем из строя эту отопительную систему. Щелочная среда растворов агрессивно воздействует на плёнку. В итоге это приведёт к замыканию оголившихся нагревательных элементов. Более того, бетонная стяжка не прилипает к плёнке, поэтому кафель получается «плавающий», что со временем приведёт к его растрескиванию.

Бетонная стяжка тоже разрушится, так как плёнка не даст нормально сцепится ей с черновым полом. Последствий трудно избежать, даже если получится аккуратно, не повредив плёнку, сделать технологические отверстия.

Если есть сильное желание инфракрасную плёнку постелить под кафель, можно попробовать соорудить вспомогательный «сэндвич»: разделить плёнку и клеевой раствор гидроизоляционным слоем и твёрдым покрытием (например, ДВП). Кроме дополнительных затрат на монтаж, здесь есть ещё один минус — необходимо будет выбирать пленку с повышенной номинальной мощностью. Это повлечёт повышенный расход электроэнергии во время эксплуатации.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Электрический теплый пол в стяжку: сколько потребуется кабеля

Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:

• Qs — количество тепловой энергии для обогрева;
• Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).

S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.

Кстати! При расчете нужного количества кабеля важно понимать, что нельзя его прокладывать под стационарными предметами мебели. Также нужно оставлять отступы от мебели и стен на 50см, а от нагревательных приборов (конвектор, стояки отопления, радиаторы) на 100 см

Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.

Справка! Перед проведением монтажа кабельного теплого пола под плитку рекомендуется производить необходимые точные расчеты. Сначала начертить схему раскладки кабеля, далее уже в масштабе и на основании делать укладку.

Подготовительные работы

Укладывать электрический теплый пол систему своими руками сложно. Допущенные ошибки, нарушение правил технологии могут привести к неправильному функционированию и даже созданию опасной ситуации. Если же выполнять работы аккуратно и поэтапно, то можно произвести технологию монтажа системы под плитку и без привлечения специалистов.

Начальные работы, обязательно проводимые перед укладкой электрического теплого пола под плитку:

1. Выравнивание поверхности пола. Неровное черновое основание — частое явление в многоквартирных домах. Сначала снимается старое покрытие, заделываются щели, трещины, нестабильные и рыхлые участки. Если основа пола сильно деформирована, то не обойтись без бетонной стяжки старого покрытия. Да и нельзя во избежание быстрого выхода из строя монтировать систему обогрева на неровный пол под керамику.
2. Вычисление степени утепления базового основания, чтобы электроэнергия не уходила на обогрев ненужных участков пола или плит перекрытия используется теплоизоляция. Если будут постоянно расходоваться лишние киловатты, то хозяева могут попросту разориться. Конечно, при укладке теплого пола на первых этажах или частных домах, под которыми расположены холодные неотапливаемые подвалы сначала прокладывать слой теплоизоляции. Затем стелить электро-систему на 70-80% пола с учетом общей площади.
3. Наличие линии электропитания поблизости. Проверить, имеется ли правильно установленное заземление. Какова мощность в проводке, поскольку система теплого пола предполагает установку терморегулятора.
4. Покупка терморегулятора с датчиком, которые зачастую они не входят в комплекты теплого пола. Выбрать терморегулятор для уставноки в стандартное гнездо под выключатель и розетку можно по желанию: электромеханический, кнопочный, с индикацией. Для его крепления на стене подбирается удобное место, делается штроба на начальном этапе работ, откуда и будет выводиться кабель.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

• снятие старого напольного покрытия;
• выравнивание основания или заливку бетонной стяжки;
• укладку теплоизолирующего слоя;
• установку терморегулятора;
• монтаж кабеля;
• заливку стяжки;
• укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Инфракрасная пленка для подогрева пола PTC AC220V 240 Вт / м2 Электрический коврик для обогрева пола под плиткой | Электрические обогреватели |

Рекомендуемые комнатные термостаты

1) Пожалуйста, нажмите на фотографии, чтобы купить термостаты

2) Термостаты, управляемые мобильным приложением Wi-Fi

Обратите внимание: мы отправим зажимы и изоляционные пасты в подарок (количество подарков зависит от вашего заказа)

Характеристики:

Рабочее напряжение: AC200 ~ 240 В, 50/60 Гц.

Номинальная мощность: 240 Вт / м2 ± 10% ,, это ширина 50 см, то есть около 120 Вт / м ± 10%

Размер: ширина 50см

Толщина: 0,338 мм Стандартная толщина (пленка толщиной 0,25 мм не подходит для полов с подогревом).

Сертифицировано: CE, ROHS, EAC.

Характеристики энергосберегающей нагревательной пленки PTC

1. Отличное качество: сделано в Корее, стандартная толщина 0.338, сертифицировано: CE, ROHS, EAC

2. Потребляемая мощность: уникальная технология саморегулирования PTC экономит энергию.

3. Быстрый нагрев: температура поверхности может достигать 50 ~ 60 градусов за короткое время.

4. Полезно для здоровья: углеродное волокно работает в дальней инфракрасной области. Влагостойкий и осушающий, имеет определенный оздоровительный эффект.

Что такое PTC?

Положительный температурный коэффициент (PTC) относится к материалам, у которых увеличивается электрическое сопротивление при повышении температуры.Материалы, которые имеют полезное инженерное применение, обычно показывают относительно быстрое повышение температуры, то есть более высокий коэффициент. Чем выше коэффициент, тем больше увеличивается электрическое сопротивление при заданном повышении температуры. Материал PTC может быть разработан для достижения максимальной температуры при заданном входном напряжении, поскольку в какой-то момент любое дальнейшее повышение температуры встретится с большим электрическим сопротивлением. В отличие от материалов с линейным нагревом сопротивлением или материалов NTC, материалы PTC по своей сути являются самоограничивающимися.

Определение нагревательной пленки PTC

PTC электрическая нагревательная пленка — Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток будет увеличиваться, а температура не будет уменьшаться бесконечно. Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне.Для достижения эффекта энергосбережения и энергосбережения.

Преимущества

1. Быстрый нагрев благодаря высокоэффективному методу.

2. Хорошие тепловые эффекты при относительно низкой температуре по сравнению со старой системой отопления. Пленка обладает отличной прочностью и долгим сроком службы. Использую не менее 20 лет.

3. Отопление без пламени. Безопасное использование для детских школ, домов престарелых, больниц …

4.Тихое и чистое отопление

1) Поскольку температура низкая, что приносит пользу человеку за счет большого количества дальних лучей, и сохраняет свежий воздух в комнате.

2) Держите дом и комнату в чистоте и тишине из-за отсутствия шума горения топлива, вибрации, вентиляции, и это особенно хорошо для обогрева некоторых помещений, таких как больницы, в которых необходимо поддерживать тишину и чистоту.

6. Энергосбережение и экономное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.

Уведомление : Если у вас есть особые требования, напишите примечание / сообщение для заказа или свяжитесь с нами напрямую.Что касается нагревательной пленки, у нас есть много другой ширины (50 см, 80 см, 100 см) и мощности (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), если необходимо, свяжитесь с нами.

Реальных фото:

Установка: (Вам понадобится 2 зажима и 4 пасты на один кусок пленки)

Приложения:

Соответствующие аксессуары (щелкните изображение, чтобы проверить):

Устранение неисправностей напольной плитки VCT | Home Guides

Наряду с простотой укладки, одной из основных причин популярности виниловой композиционной плитки является ее меньшая нагрузка.Ошибка при установке листового винила может испортить большой и дорогой рулон. С VCT просчет может стоить вам всего лишь нескольких легко заменяемых плиток. Устранение неисправностей, которые могут пойти не так с виниловой плиткой для пола, может не привести к быстрому исправлению, но может помочь вам исправить это в следующий раз.

Неплотно прилегающая плитка

Самая распространенная проблема с виниловой плиткой — нарушение адгезии, и главным подозреваемым является влажность. Виниловая плитка по сути водонепроницаема, но удерживающий ее клей — нет.Самоклеящаяся плитка более низкого качества печально известна тем, что не пропускает влагу, поэтому профессионалы либо избегают их, либо наносят дополнительный клей. Даже лучшим клеям необходимо время для должного отверждения, прежде чем подвергать пол воздействию воды, а время отверждения увеличивается во влажном климате. Если все плитки не прилипают или все плитки в определенной области отклеиваются, это также может быть проблемой с поверхностью, на которой она установлена ​​- то, что профессионалы называют подложкой. Опять же, причиной обычно является влажность, и важно выяснить, почему субстрат влажный.После попадания влаги большая часть отслаивающейся виниловой плитки возникает из-за плохой подготовки основания. Грязь, пыль, жир, масло и любые старые напольные покрытия должны быть обработаны правильно, иначе новая плитка не будет прилипать.

Промежутки

Пол, в котором образуются щели и промежутки между плитками, является следующим в списке распространенных проблем ДКТ. Обычной причиной является неспособность плитки адаптироваться к комнатной температуре перед установкой. Точно так же, если положить плитку на слишком теплую или холодную поверхность, могут возникнуть зазоры.Другие возможные причины — попытки установить плитку слишком быстро и не обращать внимание на линии разметки.

Деформация

Искривление или коробление одной или нескольких плиток можно отследить по ряду причин, включая влажность и нарушение адгезии. Попытка зажать плитку слишком плотно, может привести к ее деформации, создавая эффект домино на окружающих плитках. Более серьезная проблема — это деформация основания, когда плитки остаются прочно прикрепленными, но на полу под ним появляется волнистость.Возможными причинами могут быть влажность, несоблюдение прочной фиксации основания и структурные проблемы.

Трещины

Обычно высококачественная виниловая плитка чрезвычайно устойчива к растрескиванию и сколам, поэтому ее часто используют в коммерческих зонах с высокой проходимостью. Плитка более низкого сорта подвержена состоянию, известному как телеграфирование, когда каждая линия, вмятина или выпуклость в субстрате в конечном итоге проявляется на плитке выше. Даже дорогая плитка потрескается и потрескается, если пол под ней мягкий и пористый, плохо подготовлен или неправильно очищен перед укладкой.Излишек клея также может вызвать трещины и сколы.

Отсутствие блеска

Если новый пол VCT не блестит, как обещано, сразу после покупки, обратитесь к продавцу или производителю. В противном случае отсутствие блеска можно отнести к одному важному фактору. Грязь. Даже пол высокого класса потеряет свой блеск из-за постоянного шлифовального воздействия пыли, грязи и сажи под ногами. Лучшая профилактика — это ежедневный уход с помощью швабры для пыли и периодическая чистка рекомендованными средствами. В конце концов, даже так называемому полу без воска потребуется слой воска, чтобы вернуть блеск.

Ссылки

Писатель Биография

Стив Гамильтон профессионально пишет с 1983 года. Среди его заслуг — романы, вышедшие под издательством Dell и для Harlequin Worldwide. Специалист по ремоделированию и ремонту с более чем 20-летним опытом, он также является сертифицированным оператором бассейнов и имеет сертификат универсального хладагента EPA.

Монтаж теплого пола под плитку своими руками

Одно из самых популярных дизайнерских решений В интерьере помещений, особенно в ванной и на кухне, в последнее время стал теплый пол.Помимо того, что сама керамическая плитка является очень надежным покрытием, устойчивым к повышенной влажности и всевозможным загрязнениям, теплый пол создает ощущение комфорта и уюта.

В зависимости от типа используемого нагревательного элемента полы с подогревом бывают гидравлическими (водяными) и электрическими. Последние, в свою очередь, бывают кабельные и пленочные.

Кабельный электрический пол монтируется внутри стяжки, а пленку можно укладывать прямо поверх нее. Монтаж электрического нагревательного элемента намного проще, чем водонагревателя, ведь технология монтажа водяного теплого пола подразумевает полное удаление не только старого покрытия пола, но и стяжки.К тому же такая конструкция достаточно громоздкая и занимает много места, а для ее установки требуется специальное разрешение.

Инструкция по монтажу теплого пола

Пожалуй, наиболее оптимальным вариантом теплого пола в сочетании с керамической плиткой являются электрические нагревательные маты, которые представляют собой сетку из стекловолокна, к которой крепятся экранированные нагревательные секции. Изготовленные методом муфты без соединения холодной и горячей частей, они представляют собой довольно надежную конструкцию.Их установка выполняется в несколько этапов.

1. Монтаж теплого пола под плитку необходимо начинать с устройства теплоизоляции, который укладывается на заранее подготовленную поверхность. Теплоизоляционный материал разрезают на полосы шириной 50 — 60 см и по всей длине помещения. Нарезанные куски укладываются на поверхность пола так, чтобы сверху была металлизированная деталь, после чего их соединяют между собой скотчем.
2. Затем монтируется цементная стяжка, которая ляжет в основу будущего плиточного покрытия.
3. Сам монтаж сейчас выполняется прямо под теплый пол под плитку. Для этого необходимо уложить нагревательные маты по заранее настроенной схеме. Если необходимо разрезать секцию из стекловолокна, делать это нужно очень осторожно, чтобы не повредить греющий кабель.
4. Сетевое соединение и система проверки работоспособности. На этом этапе проводится проверка, так как впоследствии для устранения неисправностей придется демонтировать все покрытие пола.
