Установка стопора на двери шкафа-купе своими руками
06 сентября 2019
Нет ничего более раздражающего, чем откат двери шкафа-купе после закрывания. Кроме дискомфорта, это еще и влияет на содержимое мебели. Внутрь попадает пыль, грязь, влага, которые пачкают вещи. Через открытую дверь в шкаф могут проникать насекомые, домашние животные. Для решения этих проблем предназначена специальная фурнитура — стопоры. Другое название такой фурнитуры — «позиционер».
Как работает позиционер двери шкафа-купе?
Дверные стопоры могут быть нижними или верхними, но работают они по одинаковому принципу. В них есть углубления. Колесико нижнего ролика катится по направляющей, наезжает на металлическую пружину, попадает в углубление и фиксируется. Колесико верхнего ролика паркуется в углублении пластикового фиксатора, рабочая часть которого имеет U-образную форму. Сам верхний стопор приклеивается к внутренней боковой стенке верхнего профиля.
Для постановки двери на стопор нужно приложить незначительное усилие.
Как установить стопоры?
Установка позиционеров не представляет особой сложности и может быть выполнена своими руками.

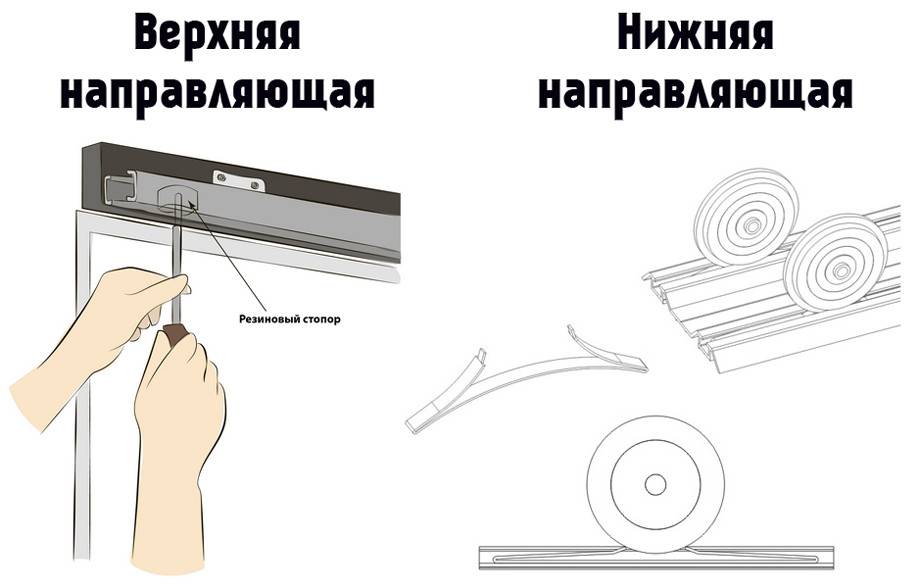

Верхние
Верхний стопор шкафа-купе представляет собой пластиковую пластинку с утолщением к середине. В центре выполнено углубление для ролика. Большинство производителей делают нижнюю часть клейкой с покрытием антиадгезионной бумагой.
Для установки стопора нужно сначала отметить место колесика в точке парковки двери. Затем с позиционера снимается антиадгезионная бумага и он приклеивается на внутреннюю поверхность профиля. Лучше клеить стопор внутри на наружной стенке — так его не будет видно.
Специалисты рекомендуют устанавливать стопоры на средние двери шкафа-купе, когда их три и более. Тогда средние двери при качении не будут подпрыгивать.
Нижние
Изначально нижний стопор устанавливается перед креплением нижнего трека. Он заводится в паз для колесика и фиксируется в нем за счет распора пружинными планками. После навешивания двери позиционер ставится на нужное место легким постукиванием с помощью плоской отвертки и молотка. Соответственно, замена стопоров выполняется в последовательности — извлечение дверей, снятие профиля, удаление старого стопора с помощью отвертки, установка нового, постановка на место профиля и дверей, перемещение позиционера в нужную точку.Совет
При установке верхнего и нижнего стопоров капните на обратную поверхность несколько капель цианакрилатного клея. Это обеспечит лучшее схватывание с основанием и предотвратит последующее смещение фурнитуры.
Регулировка шкафа-купе. Все тонкости настройки дверей.
Читать другие статьи нашего блога:
Что такое шлегель и как его крепить?
Как доводчики продлевают срок эксплуатации дверей-купе
Новости Новинки Статьи
Стопор для дверей шкафа-купе – установка и принцип работы
Шкаф купе своими руками «
Итак, слева вы видите фотографию стопора для дверей шкафа-купе. Давайте разберёмся, для чего он нужен, как его установить и каков его принцип работы.
О предназначении данного элемента фурнитуры говорит его название – «стопор». Всё верно – стопор помогает зафиксировать раздвижную дверь в необходимом для нас месте на рельсе.
А нужен ли стопор?
Владельцы двухдверных шкафов могут сказать: «А зачем он нужен? Двери моего шкафа отлично функционируют и без стопоров!» В принципе, при эксплуатации двухдверных шкафов-купе вы можете не почувствовать острой необходимости в установке стопоров. Но начиная с трёхдверных конструкций, потребность в данном функционале ощущается более остро. Вы только представьте себе, как после каждого открывания шкафа, вам приходится ровно выставлять все три (четыре, пять) раздвижные двери. Ведь без стопоров, они свободно перемещаются по нижнему рельсу. А если ещё и каркас шкафа-купе не выставлен в строго горизонтальном положении, то, боюсь, вам даже не удастся идеально расставить двери. В общем, стопоры просто необходимы в раздвижных системах шкафов-купе.
Как установить?
Стопоры изготавливаются из стали. Они имеют такую немного пружинящую конструкцию. На фотографии показано, как правильно устанавливается стопор. Собственно здесь нет ничего сложного – его просто вставляют в колею нижнего направляющего рельса.
Если говорить о количестве стопоров, то, как правило, на одну дверь приходится один стопор. Например, в трёхдверный шкаф-купе нужно поставить три стопора – один в колею, по которой будет перемещаться одна дверь и два в следующую колею.
Принцип работы стопора
Как же стопору удаётся зафиксировать раздвижную дверь в нужном положении? Всё очень просто! Видите, на фото слева показано, как выглядит стопор, установленный в нижний направляющий рельс. Благодаря своим пружинящим свойствам, верхние изогнутые пластины упираются в верхнюю часть колеи рельса. А вот посредине стопора между изогнутыми пластинами образуется зазор. Ролик двери движется внутри колеи нижнего рельса, наезжает на изогнутую пластину стопора и проваливается в зазор между пластинами. В результате этого ролик блокируется, и при закрывании дверь фиксируется в необходимом нам месте.
Чтобы открыть дверь купе, достаточно просто приложить небольшое дополнительное усилие в том направлении, куда вы хотите её переместить. В результате чего ролик выедет из зазора между пластинами стопора, и дверь свободно покатится по нижнему рельсу. Как видите, здесь нет ничего сложного.
Вот и закончилось изучение темы, посвящённой самостоятельному изготовлению шкафов-купе. Друзья, я искренне надеюсь, что данный цикл публикаций помог вам досконально разобраться со всеми производственными моментами, и у вас нет никаких вопросов. Или специалисты портала mebeldok.com что-то упустили? Может, остались какие-то недосказанные моменты? Если да, тогда пишите нам, мы обязательно подготовим и добавим в этот раздел интересующую вас информацию по изготовлению шкафов-купе своими руками. Оставайтесь с нами! Ведь всё, что мы делаем – это для вас!
Шкаф купе своими руками «
Ремонт шкафов-купе, этапы работ с учетом поломки, полезные советы
В последние годы шкафы-купе стали предметом мебели, который можно встретить в домах людей с разным уровнем материального достатка. Вы можете выбрать недорогую модель из бюджетных материалов или остановить свой выбор на шкафах премиум-класса. Но, к сожалению, риск повреждения одного из элементов конструкции присутствует в моделях любого качества, поэтому важно понимать, как осуществляется ремонт шкафов-купе своими руками.
Содержание
- Конструкция
- Варианты неисправностей и решения
- Каркасные элементы
- Механические компоненты
- Загрязненные пазы в направляющих
- Неправильная установка рельса
- Неплотно закрывающаяся дверь
- Регулировочный ролик
- Скрип при движении двери
- Выход из строя ролика
- Замена детали зеркала
- Видео
Дизайн
Спрос на шкаф-купе настолько высок, что вряд ли найдется мебельный магазин, где бы хоть одна модель такого предмета интерьера для жилой и офисные помещения не представлены. А все потому, что такие изделия, как на фото, имеют определенную конструктивную особенность – способ открывания дверей. Фасады не раскрываются, а перемещаются на роликах в разные стороны по профилям, установленным сверху и снизу шкафа. Такая конструкция называется купейным механизмом и повышает уровень вместительности шкафов премиум-класса, позволяя разместить такую мебель даже в крохотной комнате.
Шкаф-купе состоит из таких основных элементов:
- ящик с полками и ящиками; раздвижная система
- ;
- аксессуары и фурнитура.
Сам шкаф состоит из внешнего ящика правильной геометрической формы. Большинство продаваемых моделей имеют форму прямоугольника с углами 90 градусов. Жесткость коробки должна быть высокой, иначе со временем поведет, крепления ослабнут и изделию потребуется ремонт. Ящик может иметь ножки или опираться на основание всем дном. Двери имеют каркас из металлического профиля, который крепится к двери с помощью крепежа. Верхние и нижние ролики крепятся к полотну. Основную нагрузку при работе испытывают нижние ролики и нижняя направляющая, прикрепленная к раме изделия. Именно эти детали чаще других требуют ремонтных работ.
Что делать, если раздвижная дверь по какой-то причине закрывается? С чего начать ремонт дверей шкафа-купе? В первую очередь необходимо выявить основную причину поломки, что позволит решить проблему максимально быстро и без дополнительных материальных затрат. Опишем самые частые поломки и способы их устранения.
Варианты неисправности и решения
Если дверь вышла из строя, не спешите обращаться к высокооплачиваемым мастерам. В большом количестве случаев причину поломки можно выявить и устранить самостоятельно.
Чаще всего ремонт шкафа-купе на дому требуется из-за того, что у данного предмета мебели:
- ломаются элементы каркаса;
- выходят из строя механические узлы: сломаны направляющие, ролики, оторваны фасад или боковая стенка петли. Часто требуется ремонт шкафа-купе с заменой роликов;
- повреждено стекло или зеркало. При изготовлении шкафов-купе премиум-класса часто используются зеркальные фасады. Их вполне возможно повредить при неосторожной эксплуатации.
Каркасные элементы
Если в процессе эксплуатации один из элементов его каркаса сломался, например, на полке появилась царапина, его можно восстановить. Для этого потребуется демонтировать старые петли, снять полку, отшлифовать ее и покрыть лаком и краской в месте прямого дефекта. Если аксессуар внутреннего наполнения, например, вешалка, фурнитура или ножка, пришел в негодность, то сломанную деталь нужно будет заменить. Часто необходимо заменить зеркало в шкафах.
Каркасные элементы
Простой металлический уголок поможет укрепить каркас шкафа.
Механические узлы
Ремонт шкафа-купе своими руками вполне реален, если четко указать причину проблемы. Описаны основные механические узлы, повреждение которых влечет за собой сбои в работе модели.
Загрязненные канавки в направляющих
Часто требуется ремонт из-за засорения канавок в направляющих. Такая проблема влечет за собой трудности с отодвиганием дверей шкафа в сторону.
Устранить проблему можно, очистив канавку нижней направляющей тканью средней жесткости. При необходимости его можно смочить в мыльном растворе.Профилактические мероприятия (своевременное удаление пыли, грязи) позволят без проблем пользоваться раздвижной системой максимально долго.
Со временем в направляющих может скапливаться грязь, которую легко очистить мягкой тканью
Неправильная установка направляющих
При неправильной установке направляющих даже шкафы премиум-класса могут нуждаться в ремонте. Двери со временем придется сдвигать вбок не так плавно. Также они могут выпасть из направляющих, так как ролик будет выскальзывать. Вам придется демонтировать дверцы, а затем и направляющие, чтобы установить их правильно.
Правильная установка направляющих
Неплотное закрытие дверей
Если через некоторое время после сборки двери перестали плотно закрываться, необходимо определить причину этой проблемы. Возможно, в дизайне полно вещей и какой-то предмет гардероба просто мешает закрыть дверь. Проверьте содержимое шкафа. Если эти опасения не подтвердились, потребуется капитальный ремонт раздвижных дверей.
Двери могут не плотно прилегать к боковой стене из-за сломанного замка. Если пробка выпала или сдвинулась, ее следует вернуть на место. Для наилучшего результата стоит посадить на стойкий клей, усилив сцепление прессом.
Стопор
Установка стопора
Регулировка роликов
При эксплуатации шкафов премиум-класса с тремя дверцами важно следить за качеством роликов. Без своевременной корректировки они могут быстро прийти в негодность. Если есть зазор, отклейте буферную ленту в углу фасада, а затем поверните винт по часовой стрелке. Это устранит зазор снизу. Если прорезь находится сверху, винт поворачивается против часовой стрелки.
Скрип при движении двери
Скрипы и другие шумы при движении двери свидетельствуют о искривлении ролика, который придется заменить. Сделать это можно самостоятельно, главное подобрать для замены аналогичную по эксплуатационным параметрам деталь.
Но перед заменой ролика следует попробовать решить проблему несколькими каплями моторного масла. Возможно вставив их в механизм вы тем самым решите проблему и не придется приобретать новые дорогие детали.
Выход из строя валика
При повреждении валика в процессе эксплуатации мебели необходимо его заменить, так как данный узел ремонту не подлежит. Снимите дверь, а особенности этой операции определят тип раздвижной системы.
Последовательность работы | Тип раздвижной системы | |
Алюминий | Сталь | |
Снятие дверного полотна с направляющих | Поднимите дверь, вытяните нижние колеса из направляющих. Далее сдвиньте нижнюю часть на себя и вытяните полотно из верхнего профиля. | Раздвижные системы этого типа почти всегда имеют специальные замки на механизме с колесиком на тыльной стороне фасада. В одних моделях достаточно повернуть рычаг, в других — сдвинуть в сторону. После этого фасад можно снять с реек. |
Осмотр колеса и снятие ролика | Поверните винт в нижней части фасада с конца с помощью шестигранника. | При откручивании крепежных винтов обязательно придерживайте дверную раму, так как она может разъехаться. |
Установка нового видео | Закрепить новый ролик на место старого поможет тот же шестигранник | Новый роликовый механизм закручен шестигранником, удерживающим дверную коробку. |
Демонтировать полотно ворот лучше с напарником, так как при его подъеме пружинный механизм в нижних роликах выталкивает колесо наружу. Вам нужно будет аккуратно держать его.
Элементы роликовой системы
Замена детали зеркала
Часто в процессе эксплуатации повреждаются зеркала в дверях купе 3 двери. Если зеркальная вставка фасада повреждена, потребуется разобрать ее раму. Он изготавливается либо из алюминия и крепится к четырем винтам, расположенным на торцах дверей под пылесборником, либо из стали и крепится к четырем роликовым механизмам, расположенным с тыльной стороны дверей.
Для проведения ремонта шкафа-купе и замены зеркала вам понадобится отвертка или отвертка. Первым делом нужно снять дверь, для чего нужно будет отсоединить стопор. Только после того, как дверь будет снята и поставлена в горизонтальное положение, можно приступать к замене зеркала.
Проведение работ идет медленно, так как замена зеркала в тумбе процесс кропотливый. Сборку двери после ремонта, предполагающего замену зеркала, следует проводить в обратной последовательности.
Видео
Как установить двери шкафа-купе
1. Отрежьте направляющиеТщательно измерьте ширину проема сверху и снизу и уменьшите длину примерно на 2- 3 мм . Отмерьте необходимую длину дорожки, отметив на дорожках будущую линию среза. Используйте пилу по металлу с мелкими зубьями, чтобы отрезать лишнюю часть гусениц.
Совет: Устанавливаемые направляющие должны быть примерно на 50 мм длиннее ширины проема. Эта запасная длина позволит избежать ошибок измерения и легко обрезать. Для облегчения обрезки верхней направляющей вставьте в направляющую деревянные бруски толщиной 38 мм или перевернутую часть направляющей. Это предотвратит отклонение гусеницы в процессе резки.
2. Установите верхнюю направляющуюЗакрепите верхнюю направляющую винтами, сместив ее плоскую поверхность на 2 мм от лицевой стороны двери (внутрь). Установите верхнюю направляющую линией затемнения вперед, чтобы скрыть неровности потолка. Если установлена многодорожечная система, остальные гусеницы закрепите так, чтобы они плотно прилегали друг к другу по всей длине.
Совет: Избегайте чрезмерного усилия при затягивании винтов, чтобы предотвратить деформацию гусеницы. Для достижения наилучших результатов используйте винты с плоской головкой. Поверхность, к которой крепится дорожка, не должна быть изогнутой.
3. Закрепите стопоры и позиционеры на нижней направляющейЕсли на направляющей должны быть установлены нижние позиционеры и стопоры, вставьте их в соответствующие направляющие перед фиксацией. Полностью вставьте дверное полотно в верхнюю направляющую, стараясь не повредить нижние ролики, затем выровняйте нижний конец дверного полотна с нижней направляющей и медленно опустите полотно, позволяя роликам защелкнуться в направляющих.
Для дверей весом менее 12 кг используйте позиционер 099259A.
Для дверей весом от 12 до 25 кг используйте позиционер 099259.
Для дверей весом от 25 до 50 кг используйте позиционер 099259B.
Уложите нижнюю направляющую на пол, сместив ее от лицевой стороны двери (внутрь) примерно на:
x = 11 мм – Calgary Victoria Edmonton Hudson Quebec, профиль
x = 18 мм – Ниагара Виндзор профиль
Если направляющая должна быть оснащена нижними позиционерами, вставьте их в соответствующие направляющие перед фиксацией. Полностью вставьте дверное полотно в верхнюю направляющую, стараясь не повредить нижние ролики, затем выровняйте нижний конец дверного полотна с нижней направляющей и медленно опустите полотно, позволяя роликам защелкнуться в направляющих.
Совет: Перед установкой дверей положите на нижнюю направляющую лист картона, чтобы не повредить поверхность направляющей. Когда двери уже установлены, снимите защитный картон.
5. Установите нижнюю направляющуюИспользуйте уровень, чтобы убедиться, что дверь установлена точно по отвесу; переместите нижнюю направляющую по мере необходимости. Проверьте, плавно ли ходит дверь по всей ширине проема. Точно отрегулировав положение двери, установите остальные дверные полотна на соответствующие направляющие.
Совет: Прежде чем крепить нижнюю направляющую, убедитесь, что она расположена точно параллельно верхней направляющей. При мягком напольном покрытии перед тем, как прикрепить нижнюю направляющую, вырежьте полосу шириной около 55 мм и замените ее деревянной рейкой шириной 55 мм. В качестве альтернативы можно положить 100-миллиметровую рейку между напольным покрытием и нижней направляющей. Не прилагайте чрезмерных усилий при затягивании винтов, чтобы предотвратить деформацию гусеницы. Для достижения наилучших результатов используйте винты с плоской головкой.
6. Отрегулировать положение дверейОтрегулировать положение дверей с помощью регулировочных болтов в нижних роликах так, чтобы двери плотно прилегали к стене по всей длине. Расстояние от двери до пола регулируется в пределах от 11 до 20 мм (от 3 до 12 мм от нижней направляющей).
7. Закрепите ограничитель верхней направляющейПеред фиксацией ограничителя просверлите сквозные отверстия сверлом диаметром 4 мм. Затем прикрепите пробку к потолку (верхней стене) с помощью шурупов, подходящих для материала потолка/стены. Если вы устанавливаете торцевую заглушку на верхнюю направляющую, вставьте выступы крышки между направляющей и потолком, прежде чем окончательно затянуть стопорные винты.
8. Отрегулируйте нижний стопор и верхний стопорУстановив стопор верхней направляющей, отрегулируйте положение стопора 099275 , установленного на нижней направляющей. Для этого сдвиньте дверцу к верхнему стопору, как показано на рис. 1, и прижмите нижний стопор к краю колеса (рис. 2). Закрепите нижний стопорный винт шестигранным ключом на 1,5 мм, чтобы предотвратить его смещение при использовании дверцы.
9. Закрепите позиционер/стопорПеред установкой вставьте позиционер/стопор в нижнюю направляющую. После того, как нижняя направляющая закреплена на полу, затяните позиционер с помощью установочного винта M3x8 ISO 4026 (ключ и винт входят в комплект). Установите дверь на место и установите ее в правильном положении. Расстояние между позиционером и концом направляющей «X» зависит от используемой стойки (вертикального профиля). Таким образом, вы можете легко проверить, правильно ли закреплен позиционер и в каком направлении его следует переместить при необходимости.
Позиционер можно использовать на всех нижних направляющих:
– одинарная 153000xx ,
– двойная 153250xx,
– одинарная направляющая с широким углублением 153260xx, 902 27 – узкий заглубленный однорядный 153255xx.
Установив и отрегулировав дверные полотна, закройте все монтажные отверстия, вставив заглушки 16000080 или приклеив заглушки 16000090 или 900 51 16000085 .
11. Закрепите пылезащитные щетки и буферные лентыЧтобы обеспечить хорошее сцепление полос с профилями, аккуратно очистите профили спиртом или уайт-спиритом. Закрепите полоски, двигаясь сверху вниз. Отрежьте лишнюю полоску.
Совет: для профилей Niagara Windsor используйте более короткую полосу 8 мм 81100019. Для других профилей используйте более длинную полосу 12 мм 81100020.
12. Закрепите клипсу буферной полосыЧтобы зафиксировать зажим 099249 или 099249A , необходимо сначала установить и отрегулировать дверь. После этой операции закрепите буферную планку, а затем установите клипсу. Для более легкой и правильной установки мы рекомендуем снять дверь с направляющих.
Совет: Для получения подробной информации об установке зажима буферной планки см. отдельную инструкцию «Техническая информация – крепление зажима буферной планки», доступную на нашем веб-сайте в разделе, предназначенном для авторизованных партнеров.
13. Закрепите декоративные планкиОтрегулировав высоту дверного полотна, отметьте уровни крепления декоративных планок к дверным полотнам. Для каждого листа тщательно измерьте расстояние между стойками. Затем нарежьте декоративные планки необходимой длины и прикрепите к планкам двусторонним самоклеящимся скотчем 16000005 (толщиной 0,8 мм). Снимите защитную ленту и, немного согнув полосу, вложите ее между стойками и прижмите к панели.
14. Закрепите декоративный профиль, предназначенный для профиля HudsonНижняя панель направляющей 156220xx может использоваться в качестве декоративного профиля. Для этого приклейте двусторонний скотч 16000005 к углублению профиля, а затем приклейте профиль к полотну двери.
15. Установка замков Закрепите цилиндр замка к корпусу винтами 3,9 x 16 87000012. Закрепите корпус с прикрепленным цилиндром к стойке наружного дверного полотна винтами 3,9х 16 саморезов 87000055. Приведя дверное полотно в закрытое положение, отметьте контур корпуса замка на внутренней двери. Затем закрепите основание замка в отмеченном месте на панели платы саморезами 3,9 x 22 87000060, , используя два предварительно просверленных отверстия.
Для зеркала закрепите основание замка с помощью двустороннего самоклеящегося скотча 16000005.
Установите дверь в заданное положение. Отметьте положение нижних роликовых колес. Сдвиньте дверь в сторону, нажмите на наконечники позиционера и переместите дверь в нужное положение.
Совет: Для легких (узких) дверей используйте один нижний позиционер для каждой створки; для тяжелых (широких) дверей используйте два позиционера на створку.
17. Закрепите нижние направляющие Направляющие углубления
Нижние направляющие углубления можно прикрепить к керамическому или паркетному полу или к мебельному щиту. Оставить или сделать канавку шириной 11-12 мм и мин. 7 мм в глубину. Закрепите дорожку с помощью силиконового клея. Перед фиксацией направляющей нанесите необходимое количество клея на дно паза. При установке двух и более гусениц предусмотреть межцентровое расстояние 40,2 мм (расстояние между осевыми линиями гусениц).
Направляющая, утопленная в керамический пол:
Утопленная нижняя направляющая может быть установлена в керамическом полу. Оставить паз шириной 14-15 мм и глубиной не менее 9 мм, в который установить монтажный профиль 156250SU или залить его раствором до схватывания. Перед установкой двери закрепите направляющую 153255xx с помощью силиконового клея.
Широкая углубленная направляющая:
Широкая углубленная направляющая может быть установлена под ковровым покрытием. Закрепите дорожку с помощью шурупов, двустороннего скотча или силиконового клея. Если установлены две гусеницы, правильное расстояние между гусеницами будет получено путем укладки их рядом друг с другом так, чтобы более широкие стороны их оснований соприкасались.
Совет: На неровном полу закрепите направляющие силиконовым клеем.
18. Закрепите торцевую заглушку одинарной или двойной верхней направляющейОдинарные и двойные верхние направляющие могут быть оснащены торцевыми заглушками, если направляющие короче ширины проема или если они установлены снаружи проема со сдвижными двери. Прежде чем окончательно закрутить крепежные винты направляющей, вставьте заглушки между направляющей и потолком. Затем затяните крепежные винты направляющей.
19. Закрепите концевую заглушку направляющей одинарного или двойного днаВставьте заглушку в направляющую одинарного или двойного дна. Сделав это, закрепите колпачок шестигранным ключом на 1,5 мм.
20. Установите облицовкуУстановите облицовку нижней направляющей 156220xx, , поместив специальный выступ в облицовке на ребро нижней направляющей. Затем нажмите на фасцию, пока она не встанет на место.
