Опубликовано Как утеплить колодец, сделанный из бетонных колец: инструкция
Снабжение дачного участка водой является главным составляющим для удобного там проживания в любое время года. На территории частного селения, где отсутствует централизованная водоподача, владельцы домов возводят колодцы. С наступлением холодов, чтобы вода не замерзла, стоит подумать, как утеплить колодец.
Методы утепления
Для чего же необходимо утепление гидротехнических сооружений? В первую очередь — для сохранения стойкой теплопроводности
Если условия проживания в загородных владениях постоянные, утеплять колодец не стоит. Перед наступлением морозов потребуется выкачать воду из скважины, накрыть ее крышкой и сверху засыпать слоем лиственницы или укрыть полиэтиленовой пленкой.
Но тем, кто имеет колодец на дачной территории с постоянным условием проживания, следует выбрать один из способов, как утеплить колодец. Приведем несколько вариантов.
Кессон
Сооружение бетонное, железное или пластиковое. Монтаж проводится на поверхности шахты колодца.
Кессон может иметь четырехугольную или круглую форму и часто устанавливается как последний составляющий элемент к скважине в виде дополнительной конструкции поверх бетонных колец. Наилучшее утепление проводится с установкой кессона с поочередной укладкой утеплителя на основе керамзита или мелкой щебенки.
Утепление ж/б колец
Гидроизоляция керамзитным материалом осуществляется таким методом: первое — выкапывается яма по периметру колодца 2 метра в глубину и 70-80 см в ширину. Яма закидывается гравийной фракцией или керамзитом.
Второе — утеплительный материал засыпается не почвенным слоем, а керамзитом, после чего верхнюю часть заливают бетоном.
Декоративный колодец и подвесная крышка
Чтобы надежно утеплить скважину, можно соорудить деревянную избушку, которая послужит не только утеплением, но и внешне украсит колодец. Чтобы самостоятельно создать такую избушку потребуется создать неглубокий фундамент, на который поставить конструкцию. Если имеется лишний материал, домик можно сделать широким для хранения дачного инвентаря.
Простой способ утепления колодца на зиму – подвесная крышка. Она состоит из аккумулятивного материала, который не пропускает поток холодного воздуха внутрь шахты. Монтаж проводится на глубине, не касаясь воды, с учетом нахождения выше уровня промерзания грунта или на одном показателе с ним.
Крышка на колодец своими руками
Чтобы создать крышку, которая бы сохранила воду в скважине в своем привычном состоянии, самостоятельно, потребуются такие действия:
Провести замер железобетонных колец и вырезать два листа фанеры с соответствием их диаметра. Одну часть листа покрыть краской и завернуть в целлофан. Это необходимо для защиты фанеры от грибка.
Внутри скважины монтируют подвесы. Для упрощения рабочего процесса нужно сделать так, чтобы встраиваемое место совпало с отверстиями в кольцах.
Сверху панели кладется утеплитель. Для таких целей применяют любой материал кроме стекловолокна. Данный материал не рекомендован из-за высоко риска попадания мелких частиц в воду.
Второй фанерный лист обволакивают полиэстироловым материалом и так же укладывают в скважину.
Поверхность всей крышки необходимо обволочь целлофаном и зафиксировать, чтобы ее не снесло ветром.
Если выбран в качестве утеплителя этого рода метод, владельцам участка стоит позаботиться о вентиляторной установке: для этого нужно встроить в верхнюю часть панели трубу из пластика или стали.
Утепление при застройке
Неплохой гидроизоляцией послужит гигроскопичный материал на основе пенополиуретана. Им можно воспользоваться в период первоначальной стадии закладки ж/б колец. Перед монтажом конструкции каждое кольцо обволакивается данным материалом в несколько слоев. После их устанавливают и застилают рубероидным полотном. Сверху конструкция присыпается керамзитом или щебенкой.
Следует помнить одно: чем качественнее вы сделаете утеплитель для колодца, тем больше вероятность того, что зимой вода в нем не перемерзнет.
Особенности правильного утепления кессона
Вопросом, как утеплить кессон на зиму, задаются практически все владельцы скважин, так как от правильного утепления кессона зависит непрерывное водоснабжение жилья в зимний период. Кроме того, замерзание воды в скважине может стать причиной разрушения системы водоснабжения в целом.
Какие аспекты необходимо учитывать при утеплении скважины?
Теплоизоляционные работы должны быть направлены на герметизацию скважины и системы водоснабжения.
Правильное утепление скважины напрямую зависит от климата местности, в качестве термоизоляционных материалов и уровня грунтовых вод, так как теплоизоляционные работы будут направлены в первую очередь на герметизацию скважины и системы водоснабжения.
Что касается утепления трубопровода, то об этом следует позаботиться еще на этапе монтажа водопровода.
Следует учесть тот факт, что трубы не нуждаются в дополнительном утеплении только в том случае, если они прокладываются на глубине более 0,5 метра. Если глубина прокладки водопровода меньше 0,5 метра, то следует дополнительно произвести их теплоизоляцию.
Решить проблему с перемерзанием воды в водопроводной системе, выходом из строя насосного оборудования и автоматических систем призван кессон.

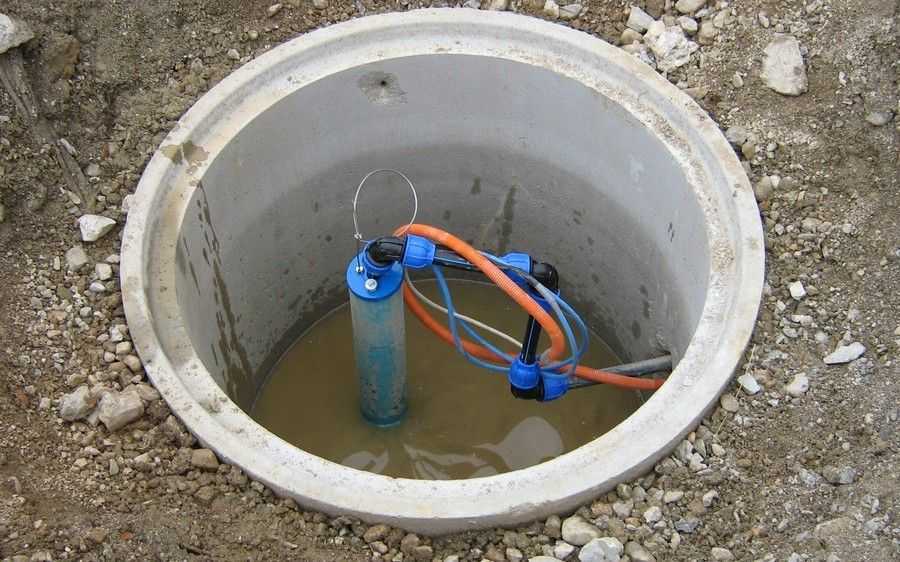

Свойства и назначение кессона
Сам по себе кессон используется не только для размещения насосного оборудования, фильтров и автоматических систем управления подачей воды, но также защищает скважину от замерзания в зимний период.
Кессон показано устанавливать абсолютно для всех скважин, исключением являются только такие, которые расположены в непосредственной близости от отапливаемого помещения и надежно защищены от перемерзания.
По форме кессоны могут быть квадратными, круглыми или прямоугольными, в качестве материала для кессона применяется железобетон, пластик и металл.
Выбор теплоизолятора для утепления кессона
В зависимости от климатических условий, а также от материала, из которого изготовлен кессон, осуществляют выбор оптимального термоизолятора.
В зависимости от климатических условий, а также от материала, из которого изготовлен кессон, осуществляют выбор оптимального термоизолятора.
Для кессонов, изготовленных из железобетонных колец, чаще всего применяют органические утеплители, такие как опилки, сухие листья, торф, камыш, солому и другие.
Для пластиковых и металлических кессонов используют стекловату, полистирол, минеральную вату, пенополиуретан, базальтовую вату и другие термоизоляторы.
Следует помнить о том, что толщина теплоизоляционного слоя должна быть не меньше 30 сантиметров. При утеплении между кессоном и теплоизоляционным слоем необходимо организовать вентиляционный зазор
Натуральные, минеральные и полимерные утеплители идеально подходят для утепления кессонов, оборудованных электронасосом, так как способны защитить оборудование от перемерзания.

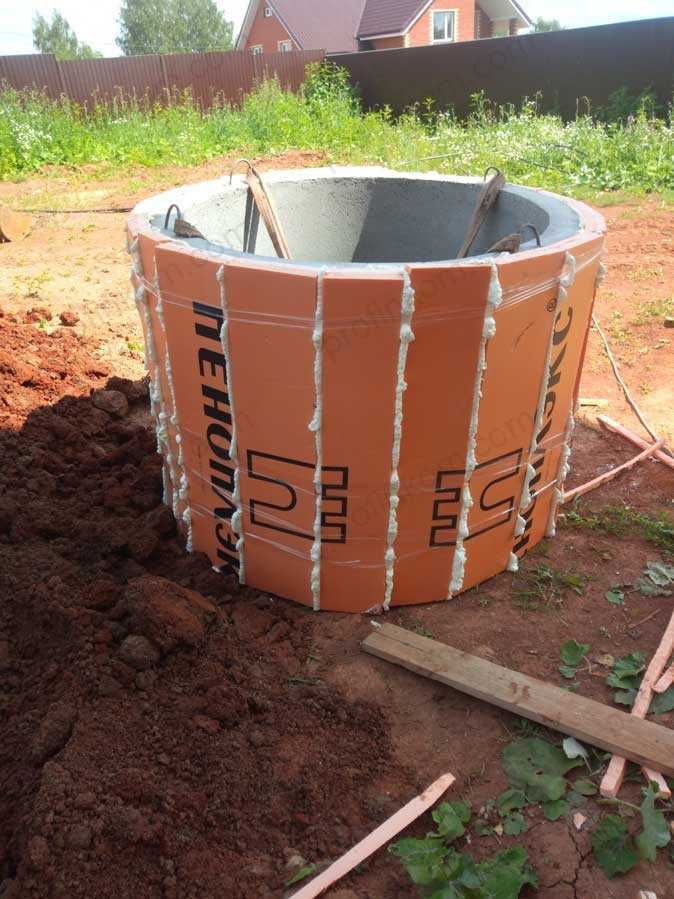

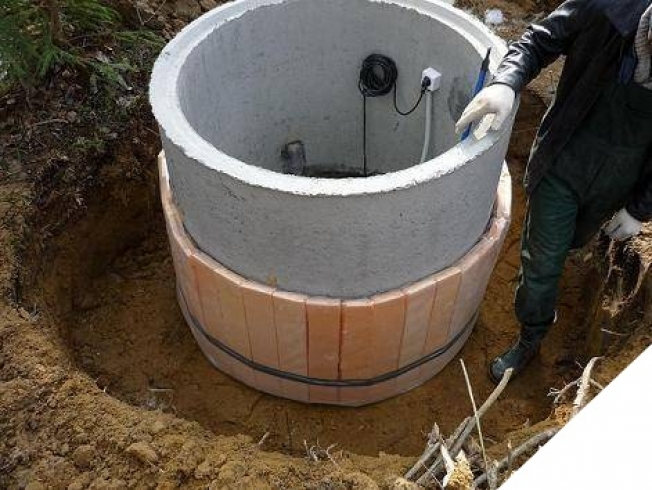

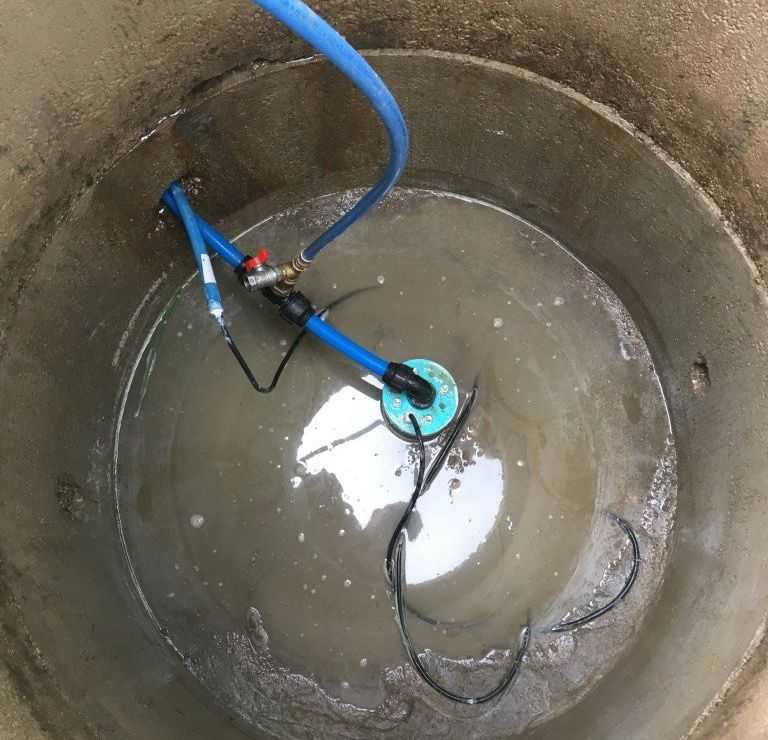

Технология утепления железобетонного кессона
Между кессоном и теплоизоляционным слоем необходимо оставить вентиляционный зазор, шириною в 3-4 сантиметра.
Как правило, кессон, выполненный из железобетона, имеет круглое сечение, так как в качестве материала для его возведения используются железобетонные колодезные кольца.
Так как сама толщина железобетонного кессона составляет от 5 до 10 сантиметров, при эксплуатировании такой скважины в условиях мягкого климата кессон можно не утеплять. Для железобетонных кессонов применяют натуральные утеплители, среди которых наибольшее распространение получили опилки.
Между кессоном и теплоизоляционным слоем необходимо оставить вентиляционный зазор, шириною в 3-4 сантиметра. Вентиляционный зазор улучшит теплоизоляцию кессона и повысить морозостойкость скважины в целом.
Для обеспечения вентиляционного зазора вокруг кессона на требуемом расстоянии необходимо осуществить монтаж каркаса. При утеплении кессона опилками в качестве каркаса используют армированную сетку./87d272bfa057352.s.siteapi.org/img/f243f87786998c0b546415ee1d82763ecb239281.jpg)
Пространство между каркасом и землей, окружающей, кессон, засыпают опилками. Сверху кессон накрывают крышкой, которая защищает утеплитель от воздействия внешних разрушающих факторов.

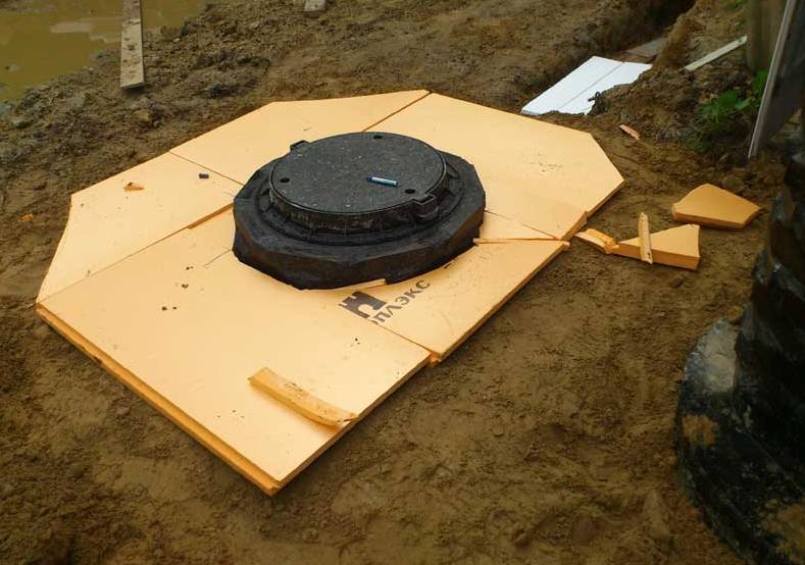

Технология утепления пластикового кессона
В качестве термоизолятора для пластиковых кессонов можно использовать минеральные утеплители.
В конструкции пластиковых кессонов, как правило, предусмотрены специальные полочки, предназначенные для укладки утеплителя. В качестве термоизолятора для пластиковых кессонов можно использовать минеральные утеплители, а также термоизоляторы на основе полимеров.
Укладку утеплителя осуществляют в предусмотренные для этого полочки, если же таких полочек нет, то при использовании минеральной, базальтовой и стекловаты утеплитель фиксируют вокруг кессона при помощи специальной прокаленной проволоки. Также как и железобетонный, пластиковый кессон закрывается сверху крышкой.

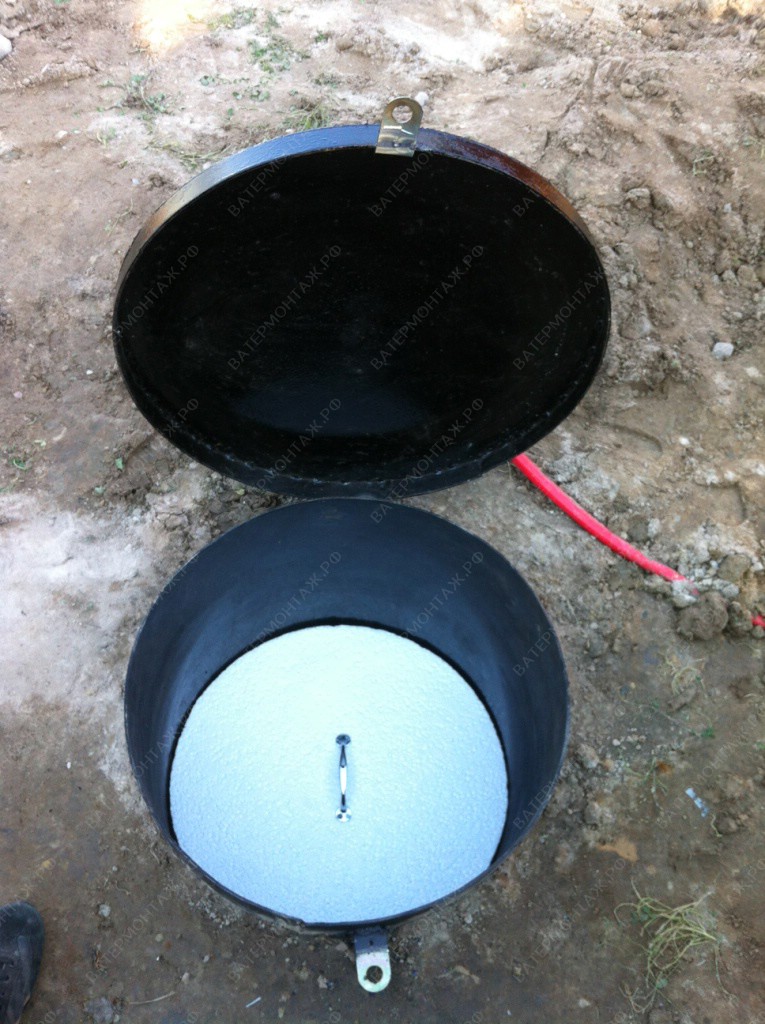

Технология утепления металлического кессона
Теплоизоляционные материалы крепятся вокруг кессона путем обвязки конструкции.
Конструкция металлического кессона не предусматривает наличия специальных полок, предназначенных для укладки утеплителя, следовательно, монтировать теплоизоляционный слой необходимо на некотором расстоянии от кессона, чтобы обеспечить вентиляционный зазор между кессоном и теплоизоляционным слоем.
Теплоизоляционные материалы крепятся вокруг кессона путем обвязки конструкции специальной прокаленной проволокой. Сверху кессон закрывается крышкой, защищающей утеплитель от внешнего воздействия разрушающих факторов, а сам кессон от засорения.
Утепление кессонов пенополиуретаном
Пенополиуретан создает с поверхностью кессона двойной монолит, что обеспечивает большую жесткость конструкции.
Оптимальным термоизолятором для кессонов является пенополиуретан, так как теплоизолятор имеет высокую адгезию, что обеспечивает ему надежную сцепку с любой поверхностью. Благодаря свойствам утеплителя, пенополиуретановый термоизоляционный слой не нуждается в устройстве вентиляционного зазора, так как воздух свободно циркулирует в теплоизоляционном слое.
При утеплении кессона пенополиуретаном нет необходимости делать 30-сантиметровый теплоизоляционный слой, так как энергоэффективность пенополиуретана является намного выше, чем у минеральных и органических утеплителей, следовательно, 3-4-сантиметрового пенополиуретанового слоя будет достаточно для надежной теплоизоляции скважины.
Пенополиуретан создает с поверхностью кессона двойной монолит, что обеспечивает большую жесткость конструкции. Методы использования пенополиуретана смотрите на старничке «Утепление различных промышленных объектов при помощи ППУ». Целесообразным является применение пенополиуретана для утепления металлических и пластиковых кессонов.
