Как скрыть газовый котел на кухне? – 6 разрешенных способов

Какие правила безопасности важно соблюсти?

Первое, что следует помнить — газовое оборудование — источник повышенной опасности. Установка , эксплуатация техники должны проходить со строгим соблюдением техники безопасности.

Монтаж газового котла, его дальнейшее отключение, подключение могут осуществлять только сотрудники специальных служб. Самостоятельно владельцам отсоединять оборудование от магистрали запрещено!
Нельзя разбирать агрегат, убирать корпус или его детали.
Если предполагается спрятать газовый котел на кухне в шкаф, убедитесь в наличии зазоров по бокам, отсутствии верхней и нижней перегородки. Важно обеспечить свободный доступ ко всем элементам, циркуляцию воздуха.
На крышке котла не должно быть посторонних предметов — от вибрации они могут просто упасть.
По требованиям безопасности любой способ маскировки котла не должен мешать его работе, должен быть съемным для проведения ревизии или ремонта.

Как вписать котел в интерьер?

Самый безопасный вариант вписать котел в интерьер кухни — правильно его подобрать. Например, открытая белая колонка на фоне белого кухонного гарнитура будет практически незаметна, убирать ее в кухонный шкафчик не придется. Если навесные шкафы по задумке отсутствуют, чтобы газовый котел вписался в интерьер кухни, выбирайте модель в тон стен.

Безусловно, большой вопрос остается по стилистическому соответствию. Наличие оборудования в кухне в стиле лофт не вызовет вопросов — колонка с подходящими трубами в индустриальном интерьере будут выглядеть органично.

В стиле хай-тек необходимость прятать газовый котел тоже отсутствует, главное — оформление внешне должно соответствовать дизайну кухни.

С классическими интерьерами или деревенскими стилями (кантри, прованс) сложнее — громоздкое отопительное оборудование выглядит чересчур современно, не вписывается в концепцию дизайна, разрушает ее. Но газовый котел можно задекорировать!

Способы маскировки котла:

Как скрыть котел?

Если визуальное оформление — самый безопасный способ замаскировать котел на кухне, то маскировочный шкаф — самый незаметный. Снаружи встроенный одноконтурный или двухконтурный агрегат в мебельный гарнитур выглядит как обычный шкаф, оставаясь абсолютно невидимым.

Главная задача — подобрать подходящую мебель для кухни с газовым котлом.

Во-первых, она должен быть больше газового котла на 7-10 см по каждой боковой стенке, спереди.
Во-вторых, для обеспечения необходимой вентиляции, верхняя и нижняя стенка демонтируется. Фасады остаются глухими, как на других шкафах.

Но если дизайн кухни позволяет, отдайте предпочтение решетчатым дверцам — воздух будет свободно циркулировать, не сможет повлиять на работу котла.

Удобнее всего планировать размещение оборудования, выбирать планировку мебели до начала ремонта — так вы сможете решить где оставить место для газового котла (лучше всего не убирать в угол, а оставить его в середине), вызвать мастера для его подключения уже после установки гарнитура.

Аппарат уже установлен, вызывать мастера для его переноса не хочется? Придется строить кухню вокруг него. Для этого первым делом на плане обозначается расположение газового котла и остальная мебель строится вокруг него.

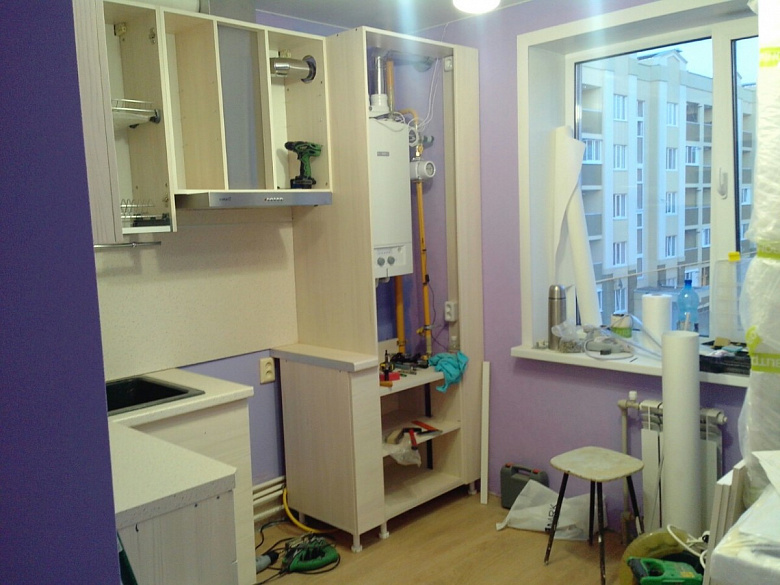

Например, когда котел расположен в углу у окна, его можно убрать либо в угловой шкаф (если гарнитур идет вдоль оконного проема), либо в напольный пенал. Второй позволяет закрыть сам агрегат и коммуникации, ведущие к нему, счетчик.

Пеналы также отлично подходят для напольных котлов. Колонны занимают много места, что недопустимо на маленькой кухне. Зато если площадь позволяет, вы получите 100% скрытый монтаж.

В целях маскировки газового оборудования не обязательно заказывать изготовление короба — иногда достаточно оставить нишу. Например, в углу над мойкой. Главное при навешивании шкафов оставить достаточно расстояния для циркуляции воздуха, проведения ревизии.

Совсем другой вопрос — перенос газового котла из кухни в любое другое помещение. В частном доме, например, это может быть котельная. В квартире — коридор, кладовка. Первое, что следует понимать перед началом процедуры — утвердить перенос сложно, а без соответствующего разрешения делать это запрещено — нарушителям грозят серьезные штрафы.

Первым делом проверьте планируемое будущее место жительства на соответствие требованиям:

Наличие вытяжного вентиляционного канала (дымохода) с трубой не менее 150 мм.
Наличие приточного отверстия с улицы или другой комнаты не менее 0,02 кв.м.
Наличие окна от 0,8 кв.м, дверного проема от 80 см шириной.
Габариты не менее 7,5 кв.м., высота потолков выше 2 м.
Комната должна быть не жилой (запрещено ставить в студиях, гостиных, спальнях), рядом с колонкой не должно быть приборов с открытой подачей воды (ванны, санузлы также под запретом).

Что делать с коммуникациями?

Чтобы достичь 100% невидимости оборудования, короба для котла на кухне может быть недостаточно — в дополнение нужно спрятать коммуникации. Скрывать их, как колонку, можно двумя способами: декор или короб.

В первом случае трубы красят в цвет фона (стен, фартука, шкафа) или делают нарочито выделяющимися. Например, красиво смотрится оригинальная раскраска под бамбук, обмотка бечевкой.

Отличный вариант для кухни с трубами и котлом — стиль лофт. В нем обе части оборудования выглядят не просто уместно, а декоративно. Лучше всего смотрятся черные коммуникации на белом фоне или медные на кирпичной стене.

Если принято решение убирать в короб, потребуется особая конструкция, потому что доступ к трубам может понадобиться в любой момент. То есть наглухо зашить в гипсокартон не получится, отделка должна быть съемной или разборной. С этой целью можно приобрести специальный готовый кабель-канал или изготовить его самостоятельно из любого доступного материала.

Важно! Делая разборную в случае аварии, но не съемную конструкцию, обязательно оставьте ревизионный люк — через него должен быть прямой доступ к вентилю, счетчику.

Какой бы способ скрытия котла с трубами вы не выбрали, помните главное: безопасность всегда важнее красоты! Перед началом работ следует учесть все нюансы — нагрев, циркуляцию воздуха, срочный ремонт.

Как спрятать газовый котел на кухне? 25 фото Как закрыть кухонным гарнитуром, идеи дизайна и можно ли поставить котел в шкаф

Нагревательный котел, если он не вписывается в общий интерьер кухни, можно спрятать. Но не все способы подходят для этого. Например, в кухонном гарнитуре его можно установить только в том случае, если размеры одного из шкафов совпадают с конструкцией котла. Если же нет такой возможности, придется искать другие методы маскировки.

Правила установки

Прежде чем поговорить о том, как спрятать котел, нужно узнать о том, какие правила и нормы существуют по отношению к его установке. Если их не соблюдать, все может закончиться очень печально. Первое, на что следует обратить внимание, это на пространство, в котором будет проводиться установка: его размер должен быть не менее 4 м2, а высота должна составлять больше 2,5 м. Но также следует позаботиться об установке специального прибора, который сможет оповестить вас в том случае, если произойдет утечка газа.

При приобретении котла нужно учесть, что его мощность не должна превышать показатель в 60 кВт. Монтаж оборудования может осуществляться на стене или подготовленном полу. Нельзя размещать систему плотно у шкафов, так как должно обязательно присутствовать свободное пространство для хорошей циркуляции воздуха. Обратите внимание на то, что если в вашем доме есть деревянные перекрытия, то стена, которая отводится для монтажа, должна быть закрыта листом из металла.

Какие еще правила должны соблюдаться:

расстояние до плиты для готовки или холодильника должно составлять минимум 30 см;
от счетчика агрегат нужно размещать в промежутке от 1,6 м и более;
розетка, предназначенная для работы котла, должна быть размещена в 1 м от установки.

Как только все будет установлено, а коммуникации подключены, специалисты настоятельно рекомендуют еще раз проверить работоспособность дымохода. От этого напрямую зависит безопасная эксплуатация прибора.

Варианты

Итак, после того как хозяева приобрели новый котел, начинает планироваться установка оборудования. Чаще всего стандартный агрегат белого цвета негативно сказывается на виде интерьера, поэтому владельцы задумываются над тем как его вписать в общий дизайн.

Так, дизайн того угла, где будет установлен котел, нужно организовать еще до того, как будет установлен нагревательный прибор.

Конечно, самым лучшим решением будет провести монтаж в специальный шкаф, который будет сделан в соответствии с дизайнерским оформлением остального гарнитура. Но также может быть установлен специально подготовленный металлический каркас, который обошьется гипсокартоном. Внутри такой ниши вешается котел, и в последнюю очередь на нее устанавливается дверца, которая также будет повторять внешний облик кухонной мебели. Существует вариант отделки передней панели котла. Ее можно покрасить или оформить самоклейкой. А самым простым решением будет поместить котел где-то за одной из сторон гарнитура, это подойдет в том случае, если цвет нагревателя будет совпадать с мебелью.

Все решения об оформлении дизайна должны приниматься до установки котла. Кроме того, нужно заблаговременно позаботиться о выборе облицовки коммуникаций. Обговорить требуемые размеры мебели, и уделить отдельное внимание габаритам того места, где будет расположен шкаф.

Что же касается напольного АГВ, то его можно поместить в углу кухни, также его можно установить в напольном шкафу-пенале, однако при этом должны соблюдаться все правила техники безопасности.

Дизайн со шкафом

В том случае если котел был приобретен после того, как кухонный гарнитур уже был установлен, и спрятать его не получается, есть возможность спрятать его за самостоятельно сделанной дверью. Для того чтобы сделать шкаф, потребуются рейки из дерева и ДСП плиты. В качестве инструментов могут потребоваться: рулетка, разные болты, резак, навесы и уже готовая дверца, которая будет внешне похожа на кухонный гарнитур.

Прежде чем приступить к созданию шкафчика, потребуется очень точно рассчитать параметры конструкции. Обратите внимание на то, что минимальным показателем расстояния от котла до каждой из стенок будет 3 см. Соответственно, рассчитывая ширину и высоту, к габаритам котла нужно будет прибавить 6 см. Получив требуемые показатели можно выбрать дверцу нужного размера.

Теперь можно приступать к работе.

Для начала из ДСП делаем боковые стены будущего шкафа. Удобнее всего это будет сделать электрическим лобзиком. Обратите внимание на глубину, она должна быть на 3 см больше, чем глубина газового котла.
Внизу одной из стен проделываем отверстия, которые помогут подключить к котлу коммуникации. Вверху потребуется сделать еще одно отверстие, оно потребуется для проведения дымохода.
Делаем с правой и левой стороны специальные отверстия, которые потребуются для навесов.
Следя за перпендикулярностью, всю конструкцию нужно собрать и скрепить с помощью болтов. Задней стенки быть не должно, вместо нее крепят несколько планок.
Крепим дверцу шкафа на подготовленные навесы. Готовую конструкцию можно размещать на котле и вешать на стенку.

Таким образом, установить агрегат можно даже в углу, для этого потребуется сделать угловой шкаф с такой же дверцей. Если нет желания заниматься конструкторскими работами, котел можно просто замаскировать с помощью наклеек или переводных картинок.

Закрыть котел можно не только с помощью ДСП, но и используя гипсокартон. Данный метод похож на предыдущий, только здесь за основу будет выступать гипсокартон, который будет навешиваться на котел.

Для проведения такой работы потребуются:

профили из металла;
плиты ГКЛ;
фасад гарнитура;
шарниры для установки двери;
саморезы;
отвертка или шуруповерт.

Теперь, когда под рукой есть все необходимые материалы, можно приступать к процессу конструирования.

Технология работы проста:

в параллельном расположении от стенок котла, отступив около 4 см, сооружаем профильный каркас;
все металлические элементы скрепляем, используя саморезы, и размещаем на стене;
из гипсокартона вырезаем листы требуемого размера и монтируем их на уже собранном каркасе;
в одной из установленных стенок создаем несколько углублений, чтобы в них разместить шарниры, они, в свою очередь, должны быть прикручены к профилю.

После этого можно поместить котел. Последнее, что нужно будет сделать, – это провести навес дверцы.

Другие варианты

Спрятать газовый котел на кухне можно не только в шкаф, есть идеи, которые, как вы убедились, помогут вам обыграть эту установку для индивидуального отопления в квартире самым выгодным способом.

Кроме метода, который был рассмотрен выше, есть еще ряд самых простых, которые позволяют оформить поверхность котла, чтобы он подходил к другому мебельному оформлению.

Есть несколько рекомендаций, касающихся этих способов:

если работа будет проводиться с фасадом котла, то пленка должна быть подобрана таким образом, чтобы ее отличия с остальным гарнитуром были сведены к минимуму;
работа должна проводиться очень аккуратно, чтобы не появились пузыри, оклейка должна начинаться сверху, а каждый последующий сантиметр нужно тщательно разглаживать;
когда работа будет окончена, все выступающие излишки пленки можно отрезать, используя канцелярский нож.

Конечно, у данного оформления есть ряд очевидных недостатков.

К их числу относят:

трудный подбор пленки, так как не всегда можно найти тот оттенок и рисунок, который соответствовал бы гарнитуру;
такое покрытие не сможет прослужить длительный срок;
очень часто такая отделка приводит к потере сервисной гарантии.

Иногда можно встретить крашеные котлы. Но такой подход выбирают разве что по отношению к старым моделям советского типа, которые уже давно висят в помещении. Новую модель вряд ли кто-то решит оформить таким образом.

Если же владелец решился на покраску, то потребуется сделать следующее:

поверхность котла нужно зачистить и обезжирить с помощью уайт-спирита, обратите внимание, что уже на этой стадии вы теряете гарантию на обслуживание котла;
так как корпусы этих тепловых агрегатов делают из металла, то для покраски лучше приобрести нитроэмаль, саму покраску можно осуществить любым удобным способом.

Чаще всего, если дизайн кухни уже был разработан, новый котел вешают сбоку от гарнитура. Даже если его оформление будет отличаться, он все равно сможет подойти к уже сформированной обстановке. Если агрегат выполнен в белом цвете, а гарнитур в другом, но в нем есть белые элементы, то задумка может стать очень удачной.

Прячем коммуникации

Когда вопрос, связанный с маскировкой котла решен, появляется следующая проблема, связанная с оформлением или сокрытием водяных и газовых труб, которые идут к котлу. Не порадует взгляд и массивный дымоотвод, а также шланги, которые идут к системам отопления.

Обратите внимание на то, что монтировать все эти элементы в стену ни в коем случае нельзя, так как они должны быть в свободном доступе, если это потребуется.

Самым популярным способом маскировки является использование гипсокартонных коробов, которые собирают из металлических профилей. Законченный вариант такого сокрытия можно задекорировать плиткой или украсить с помощью обоев. Если вы планируете воспользоваться данным методом, то нужно обязательно приобрести гипсокартон влагостойкого типа.

Что же касается газовых труб, то их вполне можно спрятать за кухонной мебелью, но соблюдайте расстояние.

Этот метод может не подойти тем, у кого трубы размещены на высоте 1 м от пола, но в таком случае они могут быть использованы в качестве подставки для полотенец. Для этого трубу нужно подготовить: убрать ржавчину и покрасить. После того как материал высохнет, трубы могут стать отличной подставкой не только для полотенец, но и салфеток и прихваток.

У некоторых на кухне присутствуют угловые трубы. Что касается их, то задекорировать их при помощи шкафчиков или гипсокартонных коробок не получится. Единственное, что можно сделать, это скрыть их при помощи искусственных растений, фруктов, или раскрасить советующей краской.

О том, как спрятать газовый котел на кухне, смотрите в следующем видео.

Как упаковать котел с помощью шкафа Метод ИКЕА — стильный чехол

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Джо Лемосом)

Подпишитесь на нашу рассылку

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Котлы, как бы хорошо они ни обогревали наши дома, на вид они не красивы. Следовательно, выбор коробки в бойлере может быть мудрым шагом. Когда центральное отопление стало популярным в 1900-х годах, котлы по всей стране стали добавлять к зданиям, которые никогда не предназначались для их размещения. Это означало, что новые котлы были втиснуты везде, где они могли быть, часто на кухнях, в ванных комнатах или даже в спальнях.

Во многих старых домах часто можно увидеть бойлеры на видном месте в комнатах. Когда мы купили наш 1930-х годов в Манчестере в 2019 году шкаф для бойлера находился в углу кухни. Он был большим, неприглядным и доминировал над всем пространством. Крышка сервисного обслуживания была ослаблена, и предыдущий владелец попытался немного привести ее в порядок, сделав люк перед трубами, выходящими сверху и снизу котла. Я знал, что это должно быть спрятано, потому что я не мог смотреть на это!

Можно ли упаковать в котел?

Конечно можно. Мы ненадолго подумали о переносе места расположения котла, но не хотели платить за замену котла, а места для его перемещения были ограничены. Мы решили переместить нашу кухню в другую комнату и повторно использовать существующую кухню в качестве подсобного помещения, поэтому мы были очень рады оставить там бойлер. Поэтому я начал изучать подход «сделай сам». Есть несколько соображений безопасности, которые необходимо учитывать, например, пространство вокруг котла для вентиляции, и вам необходимо иметь легкий доступ к котлу также для любого ремонта. По данным Hunsbury Heating , «между верхней частью шкафа и верхней частью котла должен быть зазор в 300 мм». И «Между шкафом и основанием котла должен быть зазор 100 мм».

Так что мы взяли это во внимание при разработке дизайна.

Как упаковать в котел?

Размеры большинства современных бойлеров теперь позволяют разместить их в стандартном кухонном шкафу, поэтому я решил поместить наш в самодельный кухонный шкаф. Я использовал шкаф IKEA Method (открывается в новой вкладке), так как остальная часть подсобного помещения была построена с использованием их системы кухонных шкафов, и они являются доступным и качественным вариантом.

Другим отличным вариантом было то, что вы можете легко установить любой из множества вариантов дверцы шкафа в ИКЕА, которые просты в установке. Трубопровод в верхней и нижней части котла довольно заметен, а часть кирпичной кладки была обнажена, поэтому я пошел с высоким шкафом, чтобы скрыть все это.

Для самостоятельной установки котла вам потребуется:

Кухонный шкаф новый/б/у – мы использовали Ikea Metod Шкаф
Дверца шкафа, мы использовали Ikea Veddinge Door tab)
Дверные петли — мы также использовали петли Ikea
Дверные ручки на выбор — мы выбрали дверную ручку B&Q
Строительный брус и крепеж

1.

Измерьте шкаф

При выборе размера шкафа необходимо оставить достаточный зазор сверху и снизу. Рекомендуемое расстояние указано в руководстве производителя, однако для современных котлов оно довольно мало.

Не забудьте принять во внимание все трубопроводы, так как вы можете захотеть скрыть и их, и помните, что вы хотите, чтобы у вас было достаточно места для обслуживания и достаточной вентиляции.

(Изображение предоставлено Джо Лемосом)

Я использовал нижний шкаф размером 60x37x200 см, который немного меньше, чем обычный шкаф, но в нем достаточно места для размещения котла. Шкаф был слишком высоким для того, что мне было нужно, поэтому мне пришлось урезать его до нужного размера. В ИКЕА есть много разных размеров шкафов на выбор, поэтому, надеюсь, вы сможете купить шкаф нужного размера. Если вы обрезаете шкаф по размеру, я бы порекомендовал сделать его размером с одну из их стандартных дверей, это значительно упрощает установку двери, поскольку петли будут идеально сочетаться со шкафом. Мне нужно было 135 см высоты, чтобы накрыть котел, поэтому я обрезал шкаф на 140 см, что позволило мне использовать стандартную дверь Ikea 140×60 см.

2. Обрежьте ваши шкафы до размера

Чтобы обеспечить чистый срез без сколов шпона, я рекомендую наклеить малярную ленту на секцию, которую вы планируете вырезать. При разрезании шкафа у вас останется необработанный край, поэтому убедитесь, что он находится в месте, которое вы не можете видеть, то есть над котлом вне поля зрения. Я вырезал с помощью лобзика и убедился, что он квадратный, прикрепив прямой кусок дерева к корпусу, чтобы направлять мой лобзик. Это можно сделать и с помощью ручной пилы или циркулярной пилы.

(Изображение предоставлено Джо Лемосом)

В Ikea есть действительно четкие инструкции по сборке и установке шкафов, которым легко следовать. Если вам нужно изменить свой шкаф, как у нас, подумайте, как вы собираетесь повесить свой шкаф на стену. Для нас это было немного проще, так как под котлом было много трубопроводов, и было проще установить новый шкаф поверх столешницы, удерживаемой скобами. Я прикрепил его к стене сзади и к шкафам справа, прикрепив строительный брус к стене и привинтив шкаф к строительному брусу. Удобство использования строительного бруса в том, что его можно было установить заранее, а значит, выровнять стены, чтобы шкаф получился квадратным.

(Изображение предоставлено Джо Лемосом)

3. Прикрепите дверцу

Когда шкаф был на месте, я прикрепил дверцу IKEA Veddinge белого цвета. Двери довольно легко установить, так как у Ikea есть система петель, которая обеспечивает правильное подвешивание дверей.

(Изображение предоставлено Джо Лемосом)

Больше всего мне нравится в этом шкафу то, что под бойлером было достаточно места, чтобы мы могли спрятать микроволновку.

(Изображение предоставлено Джо Лемосом)

Наконец-то я добавил маленькую латунную ручку, чтобы соответствовать остальным в подсобном помещении. И нам нравится результат!

(Изображение предоставлено Джо Лемосом)

Сколько стоит упаковать в бойлер?

Самостоятельная работа определенно сэкономит нам немного денег. Вот разбивка того, что мы потратили в общей сложности:

Шкаф Ikea Method (открывается в новой вкладке) 60x37x200 см — 52 фунта стерлингов
Дверь Ikea Veddinge (открывается в новой вкладке) 60×140 — 18 фунтов стерлингов
Петли Ikea (открывается в новой вкладке) — 6 фунтов стерлингов
Дверная ручка B&Q (открывается в новой вкладке) — 2,50 фунта стерлингов

Строительная древесина и крепеж — 5 фунтов стерлингов

Итого: 83,50 фунта стерлингов

Джо Лемос — мастер-сделай сам и декоратор, который ведет хронику своих проектов в популярном аккаунте в Instagram @two.men.and.a.semi. Его одержимость своими руками началась еще в детстве, когда он помогал своим родителям ремонтировать семейный дом. С тех пор он развивает свои навыки рукоделия в течение двух десятилетий, кульминацией чего стала полная реконструкция его нынешнего дома вместе со своим партнером Крисом. В настоящее время дуэт восстанавливает 19Смежный дом 30-х годов в Манчестере, который был плохо отремонтирован на протяжении многих лет. Для Джо экологичный и экономичный дизайн — лучший способ обновить дом, и он считает своим девизом ремонта: «Зачем платить кому-то, если я могу сделать это сам?!»

Как спрятать газовый котел на кухне: лучшие дизайнерские решения

Если вы не ярый сторонник стиля лофт или техно, то внешний вид отопительного агрегата вряд ли доставит удовольствие. Ведь он выпущен, ориентируясь на массового потребителя, а не на ваш личный вкус. Естественно, вы будете думать, как спрятать газовый котел на кухне, чтобы он идеально вписался в картину интерьера.

А вот что касается маскировки газового оборудования, то здесь все не так просто. Помимо поиска наиболее подходящего варианта конструкции, нужно также учитывать стандарты. Соблюдение правил, обеспечивающих нормальную работу, гарантирует безопасность при использовании ГВС.

Мы расскажем, как лучше всего скрыть наличие далеко не самого привлекательного предмета на кухне с учетом требований газовых служб и пожарных служб. В нашей статье подробно описаны правила расположения газового оборудования. Здесь вы найдете интересные и практичные решения для оформления кухонь с газовыми котлами.

Содержание статьи:

Нормы помещений и оборудования
- Требования к газоснабжению
- Правила обустройства кухонного пространства
- Особенности подбора котла расположение газового агрегата
Маскировка достижений дизайнера
- Как спрятать настенный котел?
- Как спрятать наружное оборудование?
- Что делать с коммуникациями и дымоходом?
Выводы и полезное видео по теме

Нормы помещений и оборудования

Прежде чем приступить к разработке уникального проекта обустройства кухни с газовым котлом или выбору готового решения по ее оформлению, следует ознакомиться как должны быть оборудованы помещения для эксплуатации газового оборудования.

Важно заранее определиться с вариантом котла, который можно использовать в частном или многоэтажном доме. Следует выяснить, что необходимо сделать для обеспечения полной безопасности. Только тогда можно будет подобрать способ маскировки, не нарушающий нормативных требований.

Фотогалерея

Фото

Отопительное оборудование на кухне частного дома

Настенное газовое оборудование

Газовая колонка на кухне в многоэтажке

Соответствие маскировке

Требования к газоснабжению

41 Нормы

4 указать, что:

Установка газоперерабатывающего котла для приготовления теплоносителя или санитарной воды допускается только в зданиях этажностью до пяти включительно.
На кухне, принадлежащей отдельной квартире многоэтажного дома, установлены бойлеры мощностью до 35 кВт. В основном это настенные проточные теплогенераторы (колонки), обеспечивающие ГВС.
В кухнях частных домов при невозможности создания отдельной котельной допускается установка котла мощностью более 35 кВт при соблюдении всех регламентированных нормами средств и мер безопасности.

В частных домах с автономными коммуникациями рекомендуется организовывать отдельные от кухни котельные с парой котлов. Лучше всего это подготовка охлаждающей жидкости. А вот нагрев воды для санитарных целей или бака горячей воды желательно доверить ().

Фотогалерея

Фото

Для установки в квартирах, коттеджах и небольших частных домах устанавливаются котлы мощностью до 35 кВт. Их производительности достаточно для приготовления горячей воды в гигиенических целях

Организация тепловой сети в частном доме производится с использованием более мощного оборудования. Котлы напольного отопления приобретаются для устройств теплоснабжения на объектах площадью более 150 м

Двухконтурный котел, который может быть как настенным, так и напольным, может справиться с подготовкой как теплоносителя, так и горячей воды. Наиболее эффективные конденсационные модели

Автономные коммуникации частного дома обычно устраиваются на базе пары котлов. Пол используется для обогрева теплоносителя, стена – для горячей воды

Маломощный котел на типовую кухню

Котел напольный для частного дома

Двухконтурный конденсационный котел

Тандем напольно-стеновый котел

Следует помнить, что суммарная тепловая мощность двух задействованных котлов, расположенных в одном кубометре, не должна превышать технический предел в 100 кВт. Учтите, что установка газовых котлов допускается в коридорах, если в них есть фрамуги для вентиляции. В ванных комнатах теперь нельзя устанавливать газовые котлы.

Правила обустройства кухонного пространства

Установка и последующая эксплуатация газового водонагревательного оборудования допускается в кухнях с высотой потолка не ниже предела 2,0 м, указанного в строительных нормах. При уменьшении высоты помещения за счет установки подвесного/натяжного потолка его демонтируют или переводят на электрический тип подготовки горячей воды.

Если кроме газового котла на кухне будет еще и газовая плита, наименьшая высота потолков должна быть 2,2 м. Таким же должно быть расстояние от плоскости пола до потолка в месте установки котла, если потолок на кухне наклонный.

Фотогалерея

Фото

Высота потолков в помещении с установленными в нем газовыми котлами должна быть не менее 2,2 м. Если трубы проложены под потолком или установлена подвесная потолочная конструкция, то общая высота отсчитывается от их нижнего края

Если газовый котел устанавливается в помещении со скатными потолками, то он должен располагаться в точке, в которой высота до потолка будет 2,2 м и более

Высота до верхнего строения не менее 2,2 м должна быть в случае размещения газового котла под лестницей

Если из-за подвесной/потолочной конструкции высота потолка будет уменьшена, то придется отказаться либо от газового котла, либо от потолочной конструкции

Помещение с газовыми котлами

Газовая колонка на чердаке

Этаж -навесной газовый агрегат

Установка подвесного потолка

Установка газового котла может производиться в помещениях:

7,5 м³ при эксплуатации только одного агрегата;
объемом 13,5 м³, если в подготовке теплоносителя и нагреве воды участвуют два теплогенератора.

Объем кухонь, оборудованных как котлами, так и газовыми плитами, рассчитывается как сумма 6,3 м³ плюс 8, 12 или 15 м³ в зависимости от количества конфорок (2, 3 или 4 шт.).

Настенные газовые колонки подвешиваются на крючки, заранее вмонтированные в стену. По бокам и спереди устройства должно быть свободное пространство, необходимое для регулярного осмотра, планового и внепланового обслуживания

Помещение для размещения газового оборудования любого типа должно иметь собственный источник естественного освещения, т.е. окно. Окно должно иметь свободно открытое окно. Необходим для проветривания с естественным побуждением к движению воздушных масс.

Помещение, в котором устанавливается газовая колонка, должно иметь собственный источник естественного освещения, оборудованный фрамугой. Должна быть дверь, отделяющая кухню/котельную от жилого помещения, и вентиляционная щель или решетка в ее полотне

Обязательно должна быть дверь, ограничивающая пространство кухни. Однако она не должна препятствовать движению воздушных потоков.

Поэтому в нижней части полотна необходимо предусмотреть вентиляционную решетку или оставить зазор между дверным полотном и полом. Общая площадь вентиляционного зазора не менее 0,2 м².

При отсутствии вентиляционного зазора между плоскостью пола и дверным полотном необходимо предусмотреть вентиляционную решетку

В кухнях с газовым водонагревателем, особенно оборудованных атмосферными газовыми горелками, может быть только естественная вентиляция. Форсированные варианты с механической стимуляцией и смесью нагретого воздуха допустимы только в северных районах.

Особенности подбора котла

Для установки на кухне подходят индивидуальные теплогенераторы — водогрейные агрегаты заводского изготовления. Применимы как проточные настенные модели, так и напольные в паре с бойлерами.

Следует приобретать автоматизированное оборудование, которое может функционировать без постоянного обслуживания оператором/владельцем.

При обустройстве многоквартирных домов могут применяться такие водогрейные агрегаты:

турбированные, т.е. оборудованные герметичной (закрытой) камерой для переработки голубого топлива;
способный нагревать обрабатываемую среду до 95º;
работающие под давлением 1 МПа;
есть .

Автоматика безопасности необходима для прерывания подачи газа к горелке в случае возникновения угрожающей ситуации. Среди угроз — неисправность цепей защиты, падение давления нагретой воды или теплоносителя, погасание пламени, неисправности в системе дымоудаления.

Автоматика газового аппарата отключит подачу газа на горелку в случае падения давления в газовой или водопроводной магистрали, остановит работу аппарата при погасании пламени и т.д. Доступ к кнопкам управления охраной должен быть всегда be free

Точно так же автоматика остановит котел, если нагреваемая среда достигнет заданной владельцем температуры или максимально допустимой температуры.

На кухнях многоквартирных домов в нашей стране традиционно устанавливаются теплогенераторы с атмосферной (открытой) камерой сгорания. Они нагревают воду для владельцев квартир старого жилого фонда, в которых ранее не было предусмотрено централизованное горячее водоснабжение .

НПБ

Прежде чем решать, как и чем лучше закрыть газовый котел, установленный на кухне, разберем правила ликвидации случайного возгорания смежных или смежных поверхностей и конструкций.

Для предупреждения и предотвращения опасности необходимо:

Обеспечить расстояние 2 см от стенок проточного настенного котла до всех прилегающих поверхностей по периметру.
Отступ от напольного котла и емкостного водонагревателя до поверхности 10 см.
Защитить стены здания от горючих материалов штукатуркой или облицовкой из негорючих/огнестойких видов отделки. При этом между котлом и стеной должно быть не менее 3 см.

При использовании плитки в отделке стен допускается уменьшение отступа от стен при устройстве напольного оборудования. Газовую колонку можно повесить вплотную к выложенной плиткой стене.

Фотогалерея

Фото

Категорически запрещается прямой контакт газового оборудования с легковоспламеняющимися и негорючими материалами. Это необходимо учитывать при выборе варианта маскировки газового агрегата.

Корпус газового котла необходимо постоянно «омывать» потоками воздуха. Поэтому вокруг устройства, расположенного в шкафу или нише, необходимо оставить углубление со всех сторон

Для создания непрерывных конвективных потоков воздуха необходимо оставить зазор внизу шкафа или установить вентиляционную решетку

При наличии готового изготовленный мебельный модуль выбирается как камуфляжная конструкция для газового котла, его задняя стенка должна быть полностью удалена или вырезано отверстие, отступить 7-10 см по периметру

Утепление примыкающих стен

Углубление для охлаждения корпуса

Вентиляционный зазор в нижней части двери

Модернизация мебельного модуля

Изоляционную функцию огнеопасных стен с успехом будет выполнять кровельный лист на асбестовом листе толщиной не менее 3 мм. Аналогичный тандем из асболистового металла укладывается на пол перед установкой напольной модели. Защитная отделка должна быть не менее чем на 10 см больше контура изолируемого оборудования.

Все эти виды зазоров и углублений необходимы для непрерывного охлаждения водонагревательного оборудования.

Особенности размещения газового узла

Газовое отопительное оборудование размещается согласно проекту, в котором учитывается тип электропроводки, положение расширительного бачка и. Если настенный прибор, например, занимается только приготовлением горячей воды для гигиенических нужд, то их размещают в непосредственной близости от точки водоразбора.

Согласно нормативным требованиям:

Расстояние между колонкой и кухонной мойкой должно быть не менее 30 см.
Расстояние между настенным водонагревателем и газовой плитой должно быть не менее 10 см.
Расстояние между напольным теплогенератором и холодильником согласовывается с производителем котла. Обычно указывается не менее 30 см. Такой же размер допустим для других бытовых электроприборов.
Расстояние от верхней кромки парапетного котла до потолка не менее 80 см.
Расстояние до розетки, необходимой для питания энергозависимых газовых котлов, должно быть не менее 100 см.

Самое главное правило, которое необходимо соблюдать при установке любого типа котла – обеспечить беспрепятственный доступ как непосредственно к самому агрегату, так и к наиболее важным узлам, требующим регулярного осмотра и обслуживания.

Галерея изображений

Фото

Расположение клапана и газового крана

Нарушения в расположении газовой колонки

Расстояние между смесителем и газовой колонкой

Присоединение водопровода

Категорически запрещается прокладывать трубы, по которым транспортируется голубое топливо, к приборам в шиберы или закрывать их неразборными коробами. Допускается использование с распашными или раздвижными створками, ставнями, жалюзи.

Маскировка Конструкторские достижения

Во всех случаях и вариантах маскировки необходимо соблюдать технологический отступ и обеспечить полную вентиляцию котла. Это означает, что тем, кто хочет спрятать отопительное оборудование, необходимо рассмотреть варианты формирования конвективных потоков, охлаждающих корпус.

Стандартная корпусная мебель для установки на кухне обычно не рассчитана на то, чтобы напольная или настенная модель котла была скрыта в одном из его шкафов. Правда, есть гарнитуры с модулем, предназначенным как раз для этой задачи. Однако нас интересуют другие случаи.

Разберемся, можно ли идеально спрятать газовый котел в самодельный кухонный шкаф , и рассмотрим оптимальные варианты, подсказывающие, как сделать эту работу лучше и правильнее.

Как спрятать настенный котел?

Что делать, если нужно совместить кухонный шкаф, не предназначенный для маскировки бойлера? Самый простой ответ предполагает его разборку, вырезав отверстия внизу для подключения коммуникаций, вверху для выхода дымохода. Однако этих мероприятий обычно недостаточно.

Фотогалерея

Фото

Изготовление каркаса для колонны

Крепление на каркас мебельной двери

Сборка основы для жалюзи

Крепление самодельной дверцы-сетки

Перед обновлением кухонного модуля следует решить, подходит ли он для размещения внутри газового или водяного отопительного агрегата. Для этого следует изучить и, собственно, измерить габаритные размеры.

Между всеми стенками кухонного шкафа, который планируется переделывать, должно быть не менее 2 см. Если блок будет подвешиваться на крючках рядом с облицованной плиткой или оштукатуренной стеной, вам потребуется снять заднюю панель шкафа.

Лучшим решением будет специально изготовленная под газовый аппарат рама с учетом необходимых технологических зазоров и габаритов оборудования. Этот основной металл лучше сделать сварным, хотя домашнему мастеру работать с пиломатериалом проще и доступнее.

Фотогалерея

Фото

Решетчатый шкаф

Двухуровневые двери с решетками

Проточная вентиляция

Отверстия в нижней и верхней панели шкафа

Достаточно прикрепить дверцы от кухонного шкафа к раме. Но лучше изготовить или заказать створки с решеткой или ламелями, установленными в качестве жалюзи. В результате корпус всегда будет обдуваться воздушными потоками, охлаждаться, а устройство будет функционировать без перебоев.

Как спрятать наружное оборудование?

Улучшение кухонной мебели для маскировки напольного модуля часто невозможно. Размеры мебельного модуля, как правило, слишком далеки от идеальных, необходимых для размещения теплогенератора с полным набором необходимых зазоров и отступов. В домашнем варианте вам придется построить каркас.

Указанная несущая конструкция должна учитывать, что на расстоянии 10 см от кожуха напольного котла между верхней панелью кожуха и верхним краем рамы должно быть расстояние не менее 30 см. К каркасу желательно прикрепить только двери.

Фотогалерея

Фото

Для того, чтобы скрыть напольную модель газового котла, перегородку лучше всего соорудить сложенной в полкирпича или собранной из гипсокартона на металлическом каркасе

Хорошо, если в кухне есть ниша, куда можно поставить напольный котел с необходимым для нормальной работы углублением. Ниша может закрываться как дверью, так и рольставнями

При установке в нише необходимо обеспечить доступ не только к корпусу котла со всех сторон, но и к узлам подключения коммуникаций

При установке модель котла с атмосферной горелкой, должен быть обеспечен приток воздуха к горелке. Если маскировка будет мешать потоку, от нее лучше отказаться

Установка газового блока за перегородкой

Ниша на кухне

Обычный сервисный доступ

Свободный забор воздуха для атмосферного котла

Категорически запрещается закрывать напольный котел герметичными панелями. Для нормальной работы горелки должен быть обеспечен непрерывный приток воздуха. Поэтому двери из массива дерева или ДСП необходимо оборудовать вентиляционными отверстиями.

В идеале дверцы для камуфляжного шкафа должны быть решетчатыми или жалюзи, выполненными в виде деревянных жалюзи, установленных под углом. Верхняя панель, закрепленная на раме, также должна иметь вентиляционные отверстия. Они нужны для выхода конвективных воздушных потоков.

Если при изготовлении маскировочной коробки для котла используются горючие материалы, необходимо принять меры для устранения малейшей угрозы. Боковые стенки конструкции рекомендуется обить асбестом и рубероидом. Незащищенные участки необходимо обработать антипиренами.

Если нет места для устройства перегородки или готовой ниши на кухне, подумайте о сборке пенала из ДСП с негорючей внутренней обшивкой

Помимо вышеперечисленных, надо признать, не самых простых в реализации вариантов, есть способы, доступные большинству. Это оклейка и покраска корпуса котла с соблюдением цветовой гаммы интерьера кухни. Возможно использование техники декупаж в дизайне.

Что делать с коммуникациями и дымоходом?

Не забудьте про сантехнику, газ и проводку. Перечисленные коммуникации, необходимые для работы оборудования для нагрева воды или теплоносителя, выглядят довольно непривлекательно. Особенно, если их построил неопытный и неуверенный в себе исполнитель.

Если внешний вид водогрейного аппарата Вас вполне устраивает, но раздражает подводка секция с вентилями и кранами, можно просто закрыть его жестким экраном

По большей части коммуникации для работы газа оборудование не может быть замаскировано из-за необходимости регулярного осмотра и обслуживания. Самый простой способ — покрасить подходящей краской или превратить в оригинальный арт-объект.

Приверженцы нестандартных дизайнерских решений наверняка придумают свой вариант, но в качестве нетривиального дизайна предлагаем рассмотреть вариант на фото

Если кухня обустраивается в новостройке «с нуля», можно заранее подумать о расположении котла и предметов обстановки. В этом случае возможно частичное изменение маршрута связи. А линию электропроводки в любом случае придется прокладывать отдельно.

В кухне, которую успели обслужить, трубы подачи воды и газа оформлены по-другому. Здесь применимы только воздуховоды, обеспечивающие беспрепятственный доступ непосредственно к трубам. Доступ к запорной арматуре не должен вызывать затруднений. Лучший выбор для этого каркаса жалюзи.

Коаксиальный дымоход для котла с закрытой горелкой допускается прятать за стационарным дымоходом. Пример сборки двухъярусной коробки продемонстрирует следующая фотогалерея:

Галерея изображений

Фото

Шаг 1: Изготовление каркаса для первого яруса коробки

Шаг 2: Облицовка конструкции с гипсокартоном

Шаг 3: Устройство второго яруса каркаса

Шаг 4: Зашивка каркаса и подготовка к отделке

Не забывайте, что даже к такой надежной системе, как доступ, должен быть гарантирован доступ в случае замены или ремонта. То есть надо оставить возможность разобрать маскировочную конструкцию при необходимости. В отделке желательно использовать материалы, с которыми не жалко будет расстаться до полной замены.

Выводы и полезное видео по теме

Наглядная демонстрация процесса маскировки двухконтурного котла и труб поможет понять суть работы:
