Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные.

Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром.

Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности.

Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь.

У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки.

Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.



+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.



— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.



+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.



— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.



Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.



Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.



Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.



Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

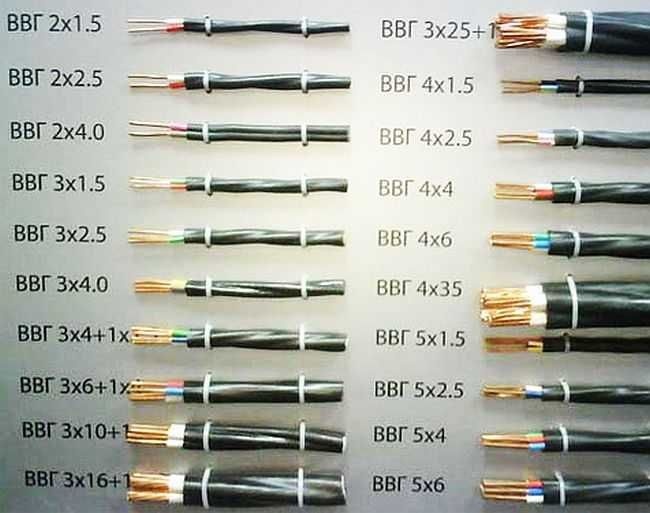

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Электрические провода.Виды и устройство.Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Электрические провода

Провод имеет простейшую конструкцию, которую можно разделить на две части:

1. Жила из металла, предназначена для проведения электрического тока.
2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Особенности структуры токопроводящей жилы

Жила может быть в виде:

• Цельный провод (одножилка), имеющий определенную длину.
• Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:

• Защитная оплетка из стали, брони из проволоки, либо пластика.
• Наполнитель.
• Сердечник.
• Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:

• Силовые, действующие в установках для любых напряжений.
• Контрольные, передают данные параметров разных систем.
• Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
• Связи, для обмена сигналами на разной частоте.

В обособленную группу включены кабели спецназначения:

• Излучающие, применяются для подачи радиосигналов высокой частоты.
• Нагревающие, преобразуют электроэнергию в тепло.



Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:

• Пластика.
• Ткани.
• Металла.
• Усиленной резины.

Материалы на основе пластика служат для:

• Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
• Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности

Кабельную продукцию подвергают специальной оценке, включающей в себя:

• Поведение кабеля при замыкании в канале.
• Может ли кабель держать долгие перегрузки.
• Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
• Наличие токсичных веществ при горении.

Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:

• Обычную.
• Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
• Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
• Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям

Для увеличения надежности и безопасной работы кабели оценивают по:

• Стойкости к пожару.
• Стойкости к нагреву изоляции.
• Методу разделки концов.
• Защите от влаги.

Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка

Для различия электрические провода маркируются при следующих обстоятельствах:

• На заводе при изготовлении.
• При установке.

В маркировку входит:

• Цветовая разметка изоляции.
• Надписи на оболочке.
• Этикетки и бирки.

Маркировка дает возможность:

• Выяснить назначение и конструкцию кабеля.
• Сделать анализ свойств.
• Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка



Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Похожие темы:

Провод. Какие бывают сечения, марки проводов. Какие провода лучше использовать?

В электротехнике проводом принято называть металлический проводник, который имеет в своей структуре одну или несколько жил, по которым проходит электрический ток. Токопроводящая жила может состоять из одной (однопроволочная) или нескольких (многопроволочная) медных или алюминиевых проволок, скрученных вместе.

Следует отметить, что если провод состоит из нескольких жил, то его гибкость будет намного больше по сравнению с проводом с однопроволочной жилой.

Как уже говорилось, жилы проводов, которые используются для изготовления электроустановок или прокладки электропроводки, изготавливают из меди или алюминия.

В целях экономии чаще всего используют алюминиевые провода, так как их стоимость значительно ниже по сравнению с медными.

Стандартные сечения медных жил бывают следующими: 0,5; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 и 800 мм2.

Алюминиевые провода будут иметь такие же сечения, только их начинают изготавливать с сечения 2,5 мм2.

Если сечение медного провода не превышает 10 мм2, то он может быть как однопроволочным, так и многопроволочным. Аналогичное утверждение верно и для алюминиевых проводов с сечением не более 25 мм2. Жилы большего сечения всегда будут многопроволочными.

Основные конструкции проводов приведены на рис. 1.

Рис. 1. Конструкции проводов: а — ПВ, АПВ; б — ППВС, АЛПВС, ПППС, АПППС; в — ППВ, АППВ, ППП, АППП, АППР; г — ПР, АПР; д — ПРД, ПРВЖ; е — ПУНП; ж — ПРФ, ПРФл; АПРФ; 1 — токопроводящая жила; 2 — изоляция жилы; 3 — разделительное основание; 4 — оплетка из хлопчатобумажной ткани; 5 — оплетка для ПРД из хлопчатобумажной пряжи, для ПРВД из ПВХ пластиката; 6 — оболочка из ПВХ-пластиката; 7— обмотка хлопчатобумажной пряжей; 8 — скрутка жил и обмотка бумажной пряжей; 9 — металлическая оболочка с фальцованным швом из сплава АМЦ или латуни 

Провода классифицируются в первую очередь по наличию изоляционного слоя — голые и изолированные. В случае с изолированным проводом жила, по которой будет проходить электрический ток, должна находиться в оболочке из резины, поливинилхлорида или винипласта.

Для того чтобы провод был тщательно защищен от разного рода механических повреждений или воздействия внешней среды, изоляция бывает покрыта оплеткой из хлопчатобумажного материала, которую предварительно пропитывают противогнилостным составом.

Если изоляция провода, который проложен на вибрирующем механизме или же на участке, где имеется риск повреждения, то он должен иметь дополнительную защиту, изготовленную из оплетки из стальной оцинкованной проволоки.

По маркировке провода можно многое узнать о его ключевых характеристиках:

—              А — голый, изготовленный из алюминия, многопроволочный, площадь сечения жил находится в промежутке от 16 до 25 мм2;

—              АС — голый, сделанный из алюминия, многопроволочный, внутри него будет находиться сердечник, изготовленный из оцинкованной проволоки. Площадь сечения жил будет от 16 до 40 мм2;

—              АСУ — точно такой же провод, как и АС, только площадь сечения будет значительно больше — от 120 до 400 мм2;

—              М — провод без изоляционного слоя, изготовленный из меди. Сечение токопроводящей жилы 4,6 и 10 мм2. В этом случае провод будет однопроволочным. В случае если он состоит сразу из нескольких жил, то его суммарное сечение будет составлять 16 мм2 и даже больше;

—              ПРГ — провод с гибкой проводящей жилой, изготовленный из меди, жила помещена в изоляционный слой, выполненный из резины, в качестве изоляции может выступать оплетка из хлопчатобумажной пряжи. Сечение такого провода, как правило, находится в промежутке от 7,5 до 25 мм2;

—              ДПРГ — двужильный гибкий провод, сделанный так же из меди и помещенный в резиновую или хлопчатобумажную изоляцию;

—              ПРФ и АПРФ — первый провод изготовлен из меди, а второй — из алюминия. В таких проводах может находиться одна, две или три жилы, изолированных друг от друга с помощью резиновой изоляции. Весь провод дополнительно обмотан прорезиненной тканью и покрыт металлической оболочкой. Сечение проводов составляет от 5 до 15 мм2;

—              ПРШП — медный провод с изготовленной резиновой изоляцией. Его обматывают резиновой тканью. Количество жил может быть различным: 1—3, 4-10, 5-30. Сечения также будут соответствующими — 1—95; 1—10; 1-2,5 мм2;

—              ПРТО — провод, изготовленный из меди, помещенный в изоляционный материал, в качестве которого выступает резина. Внешним слоем такого провода является оплетка из хлопчатобумажной пряжи, его сечение составляет от 2 до 8 мм2;

—              АПРТО — провод, аналогичный предыдущему, только в этом случае проводящая жила изготовлена из алюминия и ее сечение несколько больше — от 4 до 12 мм2;

—              ПВ — медный провод с одной проводящей электрический ток жилой, помещенной в изоляционный слой, изготовленный из поливинилхлорида. Сечение такого провода составляет от 2 до 6 мм2;

—              ППВ — также медный провод, но он имеет плоскую форму, сам по себе негибкий. Может включать в себя 2—3 токопроводящие жилы, которые изолированы друг от друга, их дополнительно разделяют пластикатом, сделанным из поливинилхлоридных материалов;

—              ППГВ — провод, аналогичный предыдущему, но имеющий необходимую гибкость;

—              АППВ — такой же провод, только жилы изготовлены из алюминия;

—              АПВ — алюминиевый провод, помещенный в изоляцию из поливинилхлоридных материалов с площадью поперечного сечения провода от 2,5 до 10 мм2.

Если провода имеют марку М, А, АС, АСУ, то они больше всего подойдут для изготовления воздушных линий электропередач, напряжение в которых составляет до 1000 В или даже немного больше.

Прокладывают такие провода на изоляторах, которые должны быть закреплены на опорах.

ПР и АПР используются в осветительных и силовых сетях, это можно делать как в помещениях, так и вне их. Они вполне подойдут для прокладки в пожароопасных помещениях и во вторичных цепях (например, в изоляционных трубах, на изоляторах, внутри бетонных или же металлических перекрытий, с прокладкой под провода изолирующих материалов).

ПРГ применяют для подключения различных электрических машин и приборов как внутри, так и вне зданий. Такие провода разрешается помещать в металлические рукава.

ПВ и АПВ лучше всего подойдут для изготовления осветительных и силовых сетей внутри помещений. Тип помещения может быть любым — сухим, сырым, особо сырым, с парами кислот или щелочей. Температура окружающей среды для такого типа проводов должна быть не более 40 «С. Этот тип проводов используется в осветительных щитах, пусковых ящиках, а также в закрытых шкафах, предназначенных для сооружения вторичных цепей, например в трубках, на изоляторах. Их можно укладывать на металлические или бетонные поверхности, только под провода необходимо в обязательном порядке уложить изолирующий материал.

ПГВ применяют для изготовления осветительных и силовых цепей, для сооружения вторичных цепей, их разрешается прокладывать в трубках и рукавах, изготовленных из металла.

ПРТО, АПРТО являются наиболее подходящими для изготовления силовых и осветительных сетей в помещениях, где не наблюдается опасность взрыва. Также их допустимо укладывать на вибрирующие поверхности машин, агрегатов и кранов. Кроме того, их применяют в тех случаях, когда вскрытие трубопровода будет достаточно проблематично, также их зачастую используют во вторичных цепях электропроводки.

ГТРГТ, ПРШП также подходят для прокладки силовых и осветительных сетей, сооружения вторичных цепей. Они используются для прокладки электропроводки в станках и механизмах даже в том случае, если на провод будет оказываться механическое воздействие. Однако не следует допускать, чтобы на такой провод действовали масла или эмульсии.

ПРФ, АПРФ прокладывают в сухих помещениях даже при условии, что на провод будет оказываться незначительное механическое воздействие. Эти провода используют в тех случаях, когда открытую проводку нужно изготовить незаметной, то есть открыто с закреплением с помощью скоб. Данные провода подходят для сооружения осветительных и силовых электрических сетей.

АР, АРД прокладываются в таких помещениях, где от провода не требуется значительной гибкости. Они подходят для сооружения осветительной электросети, напряжение которой не будет превышать 220 В.

ДПРГ допустимо использовать как внутри, так и снаружи строений, также они вполне подойдут для сооружения электросети в сыром помещении. Напряжение в сети, изготовленной из подобных проводов, не должно превышать 220 В. Такие провода используются там, где от них будет требоваться значительная степень гибкости, например внутри осветительных арматур.

ППВ, АППВ прокладывают в сухих и сырых помещениях по стенам и потолкам. Такие провода в состоянии выдержать напряжение до 500 В. Их открыто крепят с помощью гвоздей или скоб. Такой тип проводов подходит для осветительной проводки.

АППВС пригодны для сооружения проводки в сухом или сыром помещении. Напряжение в сети не должно превышать в этом случае 600 В. Данный тип проводов подходит для скрытой проводки, для ее прокладки под слоем штукатурки. 

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

назначение, разновидности, какие провода бывают, марки —

назначение, разновидности, какие провода бывают, марки

Кабель, провод, шнур — все это специализированная продукция, которая выпускается в большом ассортименте. Причем существует множество разновидностей подобных изделий в зависимости от их назначения, сферы применения, составляющих, используемого материала жилы и покрытия.

В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобретать тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Шнуры

Шнур представляют собой одновременно гибрид между кабелем и проводом, который имеет внутри несколько жил. Отличается гибкостью, устойчивостью к перегибам, так что подходит для долгой эксплуатации.

Предназначаются шнуры для соединения источников питания с приборами, которые можно переносить с места на место: настольные лампы, чайники и пр.

Профессиональные инструменты тоже подключают с помощью шнуров. Но их называют тогда кабелями питания.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

1. РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
2. ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
3. ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
3. Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.

).

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

1. ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
2. OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
3. PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Силовые кабели — классификация, конструкция и изоляция (100 фото)

Электричество обеспечивает современного человека множеством благ, но при всем том, оно представляет собой реальную и огромную силу, которая не прощает ошибок и может принести не только пользу, но и огромный вред. Во избежание непредвиденных ситуаций, обслуживание крупных энергетических объектов, лучше доверить специалистам https://energiatrend.ru/ispytanija-povyshennym-naprjazheniem.

Речь идет об электробезопасности, правила которой написаны кровью пострадавших.

В контексте безопасного использования электричества, особое место уделяется качеству и правильному выбору проводов и кабелей, именно они обеспечивают подвод тока к потребителю, защищая от контакта с токоведущей частью и внешнего окружения.

Однако, если для того, чтобы подключить обычный маломощный потребитель, достаточно простого, тонкого провода с двойной или одинарной изоляцией, то для обеспечения электроэнергией нагрузки с достаточно большой мощностью, например, здание или цех, требуется провод иного исполнения и качества – так называемый, силовой кабель.

Если просмотреть на сайтах посвященных электротехнике фото силового кабеля, можно отметить, что его конструкция может быть достаточно сложной, иметь несколько уровней изоляции, с проводами разной формы сечения и другими специфическими особенностями.

В чем предназначение силовых кабелей? Какие особенности в конструктивном исполнении они имеют? Какие характеристики показывают его технические особенности, определяющие сферу применения?

На все эти вопросы вы найдете, хоть и не подробные, но самые общие ответы в данном обзоре.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Промышленная частота – это принятая в народном хозяйстве частота переменного тока. Например, в нашей стране – 50 Гц, но есть другие государства, с другими стандартами, так, в США – 60 Гц.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.

Устройство силовых кабелей

Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:

Токопроводящие проводники – так называемые, жилы.

Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.

Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.

Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.

Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.

Экран. Конструктивно может быть выполнен как элемент внешней оболочки.

Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.

Между самой броней и кабелем имеется специальная демпферная подушка, ее цель – ограничение воздействия на кабель при деформации брони внешними факторами.

В контексте безопасности, особого внимания заслуживает изоляция силовых кабелей: от ее качества и материала зависит механическая и электрическая прочность.

Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете.

Тип изоляции. Различают бумажную, полиэтиленовую, резиновую и полимерную изоляцию. Конкретный вид во многом определяет условия, в которых кабель может эксплуатироваться, а также срок его безотказной, гарантированной работы.

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.

Маркировка силового кабеля

Существует целая система стандартов применяемых для маркировки силовой кабельной продукции, посредством нее можно легко определить основные технические и эксплуатационные характеристики силовых кабелей.

Маркировка ведется буквенными и цветовыми индексами. Ее подробные расшифровки и особенности мы не будем рассматривать в данной статье, при необходимости можно легко найти необходимую информацию в справочниках или на специальных интернет ресурсах.

Фото силовых кабелей

Также рекомендуем посетить:

Виды электрического кабеля / Статьи и обзоры / Элек.ру

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод — это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем — прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

• первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

• второй — вид изоляции;

ПВХ помечается буквой «В», бумага — «Ц», негорючая резиновая изоляция — «НР», полиэтилен — «П».

• третий — тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

• четвертый — наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием — «Бн», профилированная стальная лента — «БбГ»; броня из круглой оцинкованной проволоки — «К», плоской проволоки — «П».

• пятый — наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

• шестой содержит информацию о дополнительных характеристиках — негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

• ВВГ — это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 — 240 кв. мм. Кабель выпускается в нескольких модификациях.
• АВВГ — с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
• ВВГнг представляет собой изделие в негорючей оболочке;
• ВВГп имеет плоскую форму.

Полный ассортимент кабеля АВВГ и ВВГ представлен в каталоге.

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 — 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от −50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

Полный ассортимент кабеля КГ представлен в каталоге.

Кабель ВББШв

ВББШв — это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил — 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.Варианты исполнения ВББШв:

• АВББШв — производится с использованием жил из алюминия;
• ВББШвнг — не горит;
• ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Полный ассортимент кабельно-проводниковой продукции представлен в каталоге.

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.









Что бы еще почитать?

Виды кабелей и проводов: характеристики и их назначение

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
2. Защитная конструкция жил в виде изоляционного покрытия.
3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

1. Подключения внутридомового электрооборудования.
2. Соединение схем питания действующего оборудования в системах ЖКХ.
3. Подключение бытового и промышленного электрооборудования.
4. Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

1. UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
2. F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

1. Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
2. Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
3. Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
4. Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
5. Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

•

• Кабель ВВГнг LS
• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
•

• Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТР

Виды проводов для прокладки электропроводки



Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.

Основные разновидности проводов



В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

• АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
• ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
• ВВГп. Отличается только внешне – плоской формой.
• ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

• ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
• ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
• ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
• ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
• ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

• Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
• На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
• Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
• Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

• UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
• FTP – под внешней оболочкой есть экран из слоя фольги;
• STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
• S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Сколько вы знаете о типах шнуров питания?

• Обновления продукта
• Аналитика и новости
• Успех клиентов
• Поддержка

•  Информация и новости 

•  Обновления продукта 

•  Успех клиентов 

•  Служба поддержки 

•  английский 

ФС.com 

 Главное меню

Сетевые коммутаторы

Посмотреть все 

.

Типы кабелей Ethernet — прямой и перекрестный

Кабели Ethernet могут быть двух видов, когда дело доходит до проводки:

1. Прямой кабель

Этот тип кабеля имеет идентичную проводку на обоих концах (контакт 1 на одном конец кабеля подключен к контакту 1 на другом конце кабеля, контакт 2 подключен к контакту 2 и т. д.):

Этот тип кабеля используется для подключения следующих устройств:

• компьютер к концентратор
• компьютер для переключения
• маршрутизатор на концентратор
• маршрутизатор для коммутатора

Компьютеры и маршрутизаторы используют провода 1 и 2 для передачи данных и провода 3 и 6 для приема данных.Концентраторы и коммутаторы используют провода 1 и 2 для приема данных и провода 3 и 6 для отправки данных. Поэтому, если вы хотите соединить два компьютера вместе, вам понадобится перекрестный кабель.

2. Перекрестный кабель

В перекрестном кабеле пары проводов меняются местами, что означает, что разные контакты соединяются вместе — контакт 1 на одном конце кабеля соединен с контактом 3 на другом конце, контакт 2 на одном конец подключен к контакту 6 на другом конце (Фото предоставлено Википедией):

Этот тип кабеля используется, когда вам нужно соединить два устройства, которые используют одни и те же провода для отправки и получения данных.Например, рассмотрите возможность соединения двух компьютеров вместе. Если вы используете прямой кабель с идентичной проводкой на обоих концах, оба компьютера будут использовать провода 1 и 2 для отправки данных. Если компьютер A отправит несколько пакетов компьютеру B, компьютер A отправит эти данные по проводам 1 и 2. Это вызовет проблему, поскольку компьютеры ожидают, что пакеты будут получены по проводам 3 и 6, и ваша сеть не будет работать должным образом. Вот почему для таких подключений необходимо использовать перекрестный кабель.

ПРИМЕЧАНИЕ
Новые устройства поддерживают функцию Auto MDI-X для автоматического определения и настройки необходимого типа кабельного подключения.Это устраняет необходимость в использовании кабеля определенного типа между определенными устройствами. Также обратите внимание, что стандарты Gigabit Ethernet и более быстрые стандарты используют все четыре пары проводов для одновременной передачи данных в обоих направлениях.

.

Провода электрические: виды, маркировка, назначение

Оглавление статьи:
Провода электрические: силовые кабели и их разновидности
Электрические провода для квартиры: виды и характеристики
Информационные электрические кабели и провода

Большинство людей даже и не предполагают, насколько много спрятано в стенах их жилища всевозможных электрических проводов – если говорить о трехкомнатной квартире, то их общий метраж может исчисляться сотнями метров. Все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый из них имеет свое персональное назначение и отвечает за работу того или иного электроприбора. Именно с этим вопросом мы и будем разбираться в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим электрические провода – мы рассмотрим их разновидности и выясним назначение.

Провода электрические

Провода электрические: силовые кабели и их разновидности

Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.

1. ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
2. АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
3. ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
4. ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
5. NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
6. КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
7. ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
8. АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
9. ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.
10. ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

    Типы электрических кабелей и проводов

В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

1. ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
2. ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
3. ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
4. АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
5. АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
6. ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
7. ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

Информационные электрические кабели и провода

С этими проводами знакомы практически все люди – это телефонные, телевизионные и интернет кабели. По-другому их называют слаботочные провода. О них мы поговорим коротко и упомянем только те виды, которые пригодны для домашнего пользования.

1. Телевизионные кабели. На сегодняшний день используется три их разновидности: RG-6, RG-59, RG-58. Одни из них имеют сплошной защитный экран из фольги, у других этот кран может быть плетеным, но а третьи вообще могут иметь внутреннюю жилу, состоящую из нескольких, изолированных друг от друга проводников. Разнообразие этих кабелей огромное, и отличаются они в основном своими характеристиками. К примеру, RG-59 – последнее число говорит о том, что внутренняя жила кабеля имеет сопротивление 59 Ом.
2. Компьютерные кабели – их так же, как и телевизионных, можно насчитать огромное множество. В большинстве случаев они имеют витую пару, помещенную в отдельную изоляцию – таких пар проводников в одном кабеле может содержаться много. Производятся в нескольких вариациях – UTP (незащищенная экраном витая пара), FTP (защищенная алюминиевым экраном из фольги пара), STP (все пары защищены одним медным плетеным алюминиевым экраном).
3. Телефонные провода. В быту для подключения отдельных абонентов применяется всего два вида подобной кабельно-проводниковой продукции – ТРВ и ТРП. Это практически одинаковые провода, отличающиеся друг от друга материалом изоляции – у ТРВ она изготавливается из ПВХ, а у ТРП из полиэтилена. Также в качестве телефонных кабелей может использоваться провод для интернет соединения марки RG.

   Виды электрических проводов

По большому счету, список проводов, используемых для передачи электрического тока, можно увеличить как минимум вдвое – с момента начала электрификации их придумали столько много, что в голове обычного человека их количество, а главное назначение, может даже не поместиться. Именно по этой причине мы рассказали исключительно про наиболее часто используемые в быту электрические провода.

Автор статьи Александр Куликов

Виды электрических кабелей и проводов

Электрические кабели и провода выпускаются специализированной промышленностью в огромном ассортименте. Все они имеют свое предназначение и характеристики, позволяющие решать те или иные производственные задачи.

Все виды кабелей и проводов отличаются друг от друга областью применения, материалом оболочки и токопроводящей жилы (ТПЖ), наличием экрана и другими конструктивными элементами.

Рассмотрим более подробно основные типы кабелей и проводов, которые используются при монтаже.

Силовой кабель ВВГ

Наиболее часто применяемым является кабель ВВГ и его модификации. ВВГ — силовой кабель с медной жилой, с ПВЧ изоляцией в ПВХ оболочке, не имеющий внешней защиты. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Силовой кабель ВВГ, как правило, имеет черную внешнюю оболочку. Изоляция ТПЖ маркирована различными цветами (голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным). Количество жил кабеля варьируется от 1 до 5. Сечение жил — от 1,5 до 240 мм². Кабель имеет большой диапазон температур — от -50 °C до +50 °C. Радиус изгиба кабеля ВВГ, при повороте на 90°, должен быть не меньше 10 диаметров сечения кабеля.

Разновидность кабеля ВВГ:

• АВВГ — кабель, в котором вместо медной жилы используется алюминиевая;
• ВВГнг — кабель с оболочкой с повышенной негорючестью;
• ВВГп — кабель с плоским сечением;
• ВВГз — кабель в котором пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

Силовой кабель NYM

NYM — силовой кабель, с медными ТПЖ в ПВХ изоляции и оболочкой с негорючего ПВХ. Между слоями изоляции кабеля находится наполнитель, благодаря которому кабель обладает повышенной прочностью и термостойкостью. Количество жил кабеля — от 2 до 5, сечение жилы — от 1,5 до 16 мм².

Кабель NYM предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Подходит для прокладки на открытом воздухе. Радиус изгиба кабеля — 4 диаметра сечения. Несмотря на то что диапазон рабочих температур — от -40 °С до +70 °С, не рекомендуется прокладка кабеля под прямое воздействие ультрафиолетовых лучей без защитного короба. Кабель NYM, по сравнению с ВВГ, более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

Силовой кабель КГ

КГ — силовой кабель предназначен для подключения различных мобильных механизмов и обеспечения электропитанием нестационарных потребителей тока от электрических сетей переменного или постоянного тока. Кабель имеет от 1 до 6 жил, с повышенной гибкостью. Изоляция ТПЖ и оболочка кабеля, выполнены из резины. Есть разновидность КГнг с негорючей изоляцией.

Силовой кабель ВВП

ВВП — медный силовой кабель с ПВХ изоляцией и ПВХ оболочкой, имеющий плоскую конструкцию. Кабель предназначен для монтажа электроустановок на переменное напряжение до 600В и постоянное напряжение до 1000В. Диапазон температур кабеля ВВП — от -50°С до +70°С. Монтаж производится при температуре не менее -15°С. Радиус изгиба — не менее 10 диаметров сечения кабеля.

Бронированный силовой кабель ВББШв

ВББШв — бронированный силовой кабель, с одно проволочными или многопроволочными медными жилами, с изоляцией ТПЖ и оболочкой с ПВХ. В кабеле ВББШв может быть от 1 до 5 ТПЖ, сечением — от 1,5 до 240 мм² Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней.

Бронированный силовой кабель ВББШв применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам. Диапазон рабочих температур — от -50°C до +50°C. Радиус изгиба — не менее 10 диаметров сечения кабеля.

Разновидность кабеля ВББШв:

• АВББШв — кабель с алюминиевой жилой;
• ВББШвнг — кабель с оболочкой имеющей пониженною горючесть;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Провода ППВ и АППВ

ППВ — плоский провод с медной ТПЖ и изоляцией из ПВХ с разделительными перемычками. Количество жил такого провода — две или три. Сечение ТПЖ — от 0,75 до 6 мм². Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

Провод устойчив к механическим повреждением и к агрессивным химическим средам, имеет пониженную горючесть, а также высокую влагостойкость. Температурный диапазон провода ППВ — от -50°С до +70°С. Радиус изгиба — не менее 10 диаметров сечения провода.

АППВ — по своим характеристикам аналогичен проводу ППВ. Отличается только материалом ТПЖ, в качестве которого используется алюминий.

Провода АПВ, ПВ1 и ПВ3

АПВ — одножильный алюминиевый провод с изоляцией из ПВХ. Применяется — для электрических установок при прокладке в силовой или осветительной сети, а также при монтаже электрооборудования, механизмов, станков и машин на номинальное напряжение до 450В и частотой тока до 400Гц или постоянным напряжением до 1000В. Сечение ТПЖ провода — от 2,5 до 16 мм².

Провод АПВ устойчив к механическим повреждениям, вибрациям и действию химических веществ. Температурный диапазон — от -50°С до +70°С. Провод имеет хорошую влагостойкость, при температуре +35°С — его влагостойкость составляет 100%. Радиус изгиба — не менее 10 диаметров сечения провода.

ПВ3 — по внешнему виду и характеристиками аналогичен кабелю АПВ, за исключение материала ТПЖ (используется медь) и повышенной гибкости. Минимальное сечение однопроволочной ТПЖ — 0,75 мм², многопроволочной — 16мм².

ПВ3 по характеристикам совпадает с ПВ1. Радиус изгиба — не менее 6 диаметров сечения провода. Применяется при выполнении электромонтажных работ на участках, где необходим частый изгиб проводов (в распределительных щитах или при установке большого количества электрических устройств).

Провод ПВС

ПВС — многожильный медный провод с изоляцией из ПВХ, в котором пространство между ТПЖ заполняется ПВХ, придавая ему круглую форму и повышенную плотность.

Используется для присоединения электроприборов и электроинструмента по уходу за жилыми помещениями и их ремонта, а также подключения бытовых приборов, таких как стиральные машины, холодильники, средства малой механизации для садоводства и огородничества и других подобных машин и приборов. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.

Кабель ПВС, при одиночной прокладке, не распространяет горение, устойчив к механическому износу и изгибу. Диапазон рабочих температур — от -40°C до +40°С.

Провод ШВВГ

ШВВГ — медный провод, который имеет меднолуженый плоский состав жил, с изоляцией из ПВХ. Предназначен для присоединения приборов, машин и устройств бытового и аналогичного применения к сетям при номинальной переменном напряжении до 0,45кВ, а также для систем 0,45 / 0,75кВ.

Провод имеет две или три ТПЖ, сечением — от 0,5 до 0,75 мм². Преимуществом провода ШВВГ является повышенная гибкость, благодаря чему провод хорошо подходит для бытового использования.

Провод СИП

СИП (cамонесущий изолированный провод) — тип провода, предназначенного для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ. Диапазон температур — от -60°C до +50°С, монтаж кабеля происходит при температуре не менее -10°C.

Преимущества СИП состоят в том, что при его использовании:

• Обеспечивается работа линий электропередач даже при схлестывании проводов или падения на них деревьев;
• На проводах не происходит ледообразования;
• Уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;
• Применение СИП снижает эксплуатационные расходы до 80 %;
• Затрудняется возможность незаконных подключений для кражи электроэнергии;
• Исключается гибель птиц на ЛЭП.

Краткая техническая характеристика проводов СИП

Марка провода	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество токопроводящих жил, шт	1 — 4	1 — 4	1	2 — 4	2 — 4
Сечение жил, мм2	16 — 120	16 — 120	35 — 240	16 — 120	16 — 120
Нулевая жила, несущая	сплав алюминия (со стальным сердечников)	сплав алюминия (со стальным сердечников)	отсутствует	отсутствует	отсутствует
Токопроводящая жила	алюминиевая	алюминиевая	сплав алюминия (со стальным сердечников)	алюминиевая	алюминиевая
Класс напряжения, кВ	0.4 — 1	0.4 — 1	10 — 35	0.4 — 1	0.4 — 1
Тип изоляции жил	термопластичный полиэтилен	светостабилизир. полиэтилен	светостабилизир. полиэтилен	термопластичный полиэтилен	светостабилизир. полиэтилен
Температура эксплуатации	от -60°C до +50°С	от -60°C до +50°С	от -60°C до +50°С	от -60°C до +50°С	от -60°C до +50°С
Допустимый нагрев жил при эксплуатации	+70°С	+90°С	+70°С	+90°С	+90°С
Минимальный радиус изгиба провода	не менее 10 диаметров	не менее 10 диаметров	не менее 10 диаметров	не менее 10 диаметров	не менее 10 диаметров

Электрические провода и кабели — D&F Liquidators

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Проволока представляет собой отдельный электрический проводник, а кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

Как в помещении, так и на открытом воздухе, правильная установка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок.Каждый провод и кабель необходимо устанавливать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения.Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер проводов — Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром проводов. Калибровка проволоки производится по американской системе калибров.Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. .

2. Маркировка проводов — Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

• T — Термопластическая изоляция
• H — Термостойкость
• HH — Высокая термостойкость (до 194 ° F)
• Вт — подходит для влажных помещений
• N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
• X — огнестойкий синтетический полимер

3. Типы электрических проводов — В основном существует 5 типов проводов: .

• Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.

• Провода основного фидера: Провода основного фидера — это провода, соединяющие вспомогательную погодную головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.

• Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.

• Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.

• Однонитевые провода: Однониточные провода также используют провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

4. Цветовые коды — Провода разных цветов служат для разных целей, например: .

• Черный: Горячий провод, для выключателей или розеток.

• Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.

• Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.

• Зеленая и голая медь: Только для заземления.

5. Калибр проводов, амплитуда и мощность нагрузки — Чтобы выбрать правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Типы проводов + использование. Видео от Neepawa GG

Общие сведения об электрическом кабеле

Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам необходимо знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей — На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых: .

• Кабель в неметаллической оболочке: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластическую изоляцию) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземных или наружных работ, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой внутренней прокладки кабелей.

• Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для светильников под открытым небом, насосов и т. Д.

  Кредит изображения: servicewire.com

• Кабель с металлической оболочкой: Также известный как армированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), которые изолированы сшитым полиэтиленом, подложкой из ПВХ и черной оболочкой из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

Изображение предоставлено: ncwhomeinspections.com

• Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели содержат более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой.В различных отраслях промышленности используются различные разновидности, например, многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.

• Коаксиальный кабель: Коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.

• Неэкранированная витая пара: Как следует из названия, этот тип состоит из двух скрученных вместе проводов. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, так как они гибкие и легко сгибаются для установки в стене.

• Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.

• Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей.Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.

• Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.

• Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов очень короткого действия.

• Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в системах постоянного или низкочастотного переменного тока.

• Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля — Цветовое кодирование изоляции кабеля используется для определения активного, нейтрального и заземляющего проводов. NEC не предписывает никакого цвета для фазных / активных проводов.В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .

Размер кабеля — Размер кабеля — это калибр отдельных проводов внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле 3-х проводов калибра 10.Заземляющий провод, если он имеется, не обозначается этим номером и обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель — это группа или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества.Будь то внутри помещения или снаружи, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней проводке.

• 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
• 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
• 12-2 с G : кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

• T : Термопластическая изоляция, огнестойкий материал
• H : Термостойкий; способен выдерживать температуру до 167 F.
• HH : Высокая термостойкость; способны выдерживать температуры до 194 F.
• W : «Мокрый» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
• X : Изоляция из синтетического негорючего полимера
• N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрического Чертежи и схемы

Кабели для электропроводки в жилом помещении

Электропроводка в жилом помещении от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. Е. Имеет два проводника; изолированный провод для фазовой линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные провода для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода подают питание от служебной фидерной головки в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода в неметаллической оболочке:

Провода с неметаллической оболочкой или проволокой в ​​оболочке NM используются для внутренней проводки. Он может состоять из 2 или более чем 2 изолированных проводов с изолированным или неизолированным заземляющим проводом. Существует еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод является наиболее популярным выбором для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет свое применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или в основном известный под его торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально сконструирован таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, используемого для передачи сигналов. передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранирующей оплеткой для защиты от помех.Он используется для передачи аудио и видеосигнала в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения и радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель — это модифицированная форма полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для повышения жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель в неметаллической оболочке (NM, NM-B)

Кабель в неметаллической оболочке или в оболочке NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабеля с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Кабель этого типа имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 провода.Он поставляется с различными калибрами для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный кабель NM в оболочке : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в форме сплошных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой в ​​основном известны как кабель переменного тока (армированный кабель) или кабель BX и кабель MC (в металлической оболочке). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабели с металлической оболочкой такого типа имеют защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армированный слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями AC и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но при условии наличия защитной внешней оболочки из ПВХ.

Кабели с металлической оболочкой дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для больших бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача — избежать беспорядка при подключении, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более чем 2 отдельных трехфазных провода, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

• Передача аудиосигнала на аудиомикшер.
• Отправка аудио и видеосигнала в игровые приставки.
• Отправка сигнала камеры в CCU (блок управления камерой) в телестудиях
• Отправка аудио и видеосигнала от камеры по одному кабелю.
• в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания портативного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температура, влажность, погода, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого размера, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Благодаря своей плоской форме они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен для защиты изоляции от разрыва из-за коронного разряда, а также во избежание поражения электрическим током.

Одножильный провод

Одножильный провод, или, как его обычно называют, простой провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Он доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из множества тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для применений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод изготовлен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или для погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям окружающей среды, в которой проводится установка. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в местах, которые физически ограничены и недоступны. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он защищает сигнал от искажений. Проводники в основном многопроволочные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но двухжильный кабель предпочтительнее из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, подобную лестнице, отсюда и название — лестница Line.

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. Они в основном используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Кабель подземного фидера (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, таких как подача электроэнергии в садовый сарай, фонарный столб. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Кабель этого типа состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Потому что внешний слой растягивается во время изгиба, а центральный сердечник сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгутах

Этот тип кабеля достигается за счет плетения жил вокруг друг друга, так что жилы равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи — это проводники, подвешенные к электрическим мачтам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист, с небольшим количеством кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности и веса.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для увеличения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали, окруженные жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он изготовлен из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в линиях связи поблизости. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены прокладкой в ​​равной степени.

Похожие сообщения:

Wire and Cable — Basic Components and Technical Notation Video Lecture

Провод и кабель обычно используются для соединения различных компонентов в электронных системах. Проволока — хороший проводник, но он не идеален, потому что имеет некоторое сопротивление. Неправильный выбор провода может снизить производительность системы и в некоторых случаях создать опасность пожара. Крайне важно использовать правильный тип проводки для данного приложения. Величина сопротивления, оказываемого проводом току, зависит от этого, и в вашем тексте есть таблица 3-3, которая относится к этой конкретной теме.Мы собираемся рассмотреть четыре элемента, которые будут влиять на сопротивление току. Мы рассмотрим тип материала, температуру, длину и площадь поперечного сечения.

Прежде всего, давайте посмотрим на тип материала. Обычные материалы для проводки — медь, серебро, золото, иногда используется алюминий, а для проводки используются самые разные металлы. Разные материалы будут иметь разное сопротивление. Если вы посмотрите в эту таблицу, вы заметите, что в зависимости от типа материала сопротивление будет варьироваться.Теперь в тех же материалах сопротивление будет разным в зависимости от диаметра провода. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала.

Температура: Температурный коэффициент проволоки обычно можно найти в справочниках. Как правило, сопротивление прямо пропорционально повышению температуры. Если вы посмотрите на Таблицу 3-3, они показывают сопротивление при 20 градусах по Цельсию и 70 градусах по Цельсию. Вы увидите, что они не такие.В большинстве случаев, чем теплее провод, тем выше сопротивление. Теперь сопротивление некоторых материалов, таких как кремний и углерод, будет снижаться с повышением температуры. Обычно они не используются для проводки, но просто имейте в виду, что это не универсальное правило, согласно которому при повышении температуры увеличивается сопротивление. Есть несколько материалов, к которым это правило не применяется.

Величина сопротивления, оказываемого проводом току, зависит от него, и здесь есть еще два элемента. Длина: в технических паспортах часто указывается сопротивление на 100 футов.Ваш текст предусматривает 100 и 1000. Это связано с сопротивлением. Например, если у вас есть 100 футов провода и, скажем, у него сопротивление 5 Ом на 100 футов, если вы расширите это значение до 1000, оно будет 50, так что это прямо пропорциональное соотношение.

Затем площадь поперечного сечения выражается в круглых милах. У нас есть формула. Мы поговорим об этом немного подробнее на следующей странице. Я просто упомяну, что это не совсем правильная формула, но она близка, и ваш текст использует ее для простоты.Чем больше площадь поперечного сечения, тем меньше будет сопротивление. Если у вас два кабеля, давайте представим, что это два кабеля. Этот имеет большую площадь поперечного сечения, чем этот, поэтому этот провод с большей площадью поперечного сечения будет предлагать меньшее сопротивление, чем тот же материал, только при меньшей круглой площади поперечного сечения.

Площадь поперечного сечения провода

Посмотрим. Единица измерения площади поперечного сечения проволоки — круговые милы.Приведенная ниже формула основана на диаметре проволоки. Имейте в виду, что мил представляет собой 1/1000 дюйма. Площадь круговых милов определяется квадратом D, поэтому квадрат D будет — это диаметр и квадрат, который даст нам круговые милы. На самом деле это квадратная площадь всего этого — и это не совсем точно, потому что здесь включены эти области. Фактическая формула такова. Как я уже упоминал ранее, [неразборчиво 0:04:57] информация по этой формуле для простоты, поэтому мы будем использовать эту формулу в этом курсе.

Размеры проволоки

Ток, который должен проходить через провод, обычно определяет размер используемого провода. Ток, который должен проходить через провод, обычно определяет размер используемого провода. Некоторые из них микроскопические, как провода, соединяющие микропроцессоры. У вас есть другие, у вас есть провода для передачи энергии. Часто это дюйм в диаметре. Они огромные. Термин «допустимая токовая нагрузка» — это допустимая токовая нагрузка провода. На проводе, который слишком мал для тока, будет падать чрезмерное напряжение из-за сопротивления провода, во многих случаях вызывая рассеивание энергии проводом.Если у вас слишком маленький провод, и вы пропускаете через него слишком большой ток, на проводе будет падать больше мощности в виде ватт из-за более высокого сопротивления провода. Это может вызвать перегрев провода. Это потенциально может вызвать пожар.

Проволока указывается по номерам калибра. Существует как минимум шесть различных отраслевых стандартов для присвоения определенного размера провода определенному номеру калибра, не все из которых одинаковы. Наиболее часто используемая система — американский калибр проводов (AWG).У нас есть таблица 3-4 в вашем тексте, в которой показан американский калибр проводов. Он определяет следующее. Он присваивает американский номер калибра проволоки, начиная с 0000 и доходя до 30. Он определяет диаметр провода. Он определяет площадь поперечного сечения в круглых миллиметрах. Он также указывает сопротивление на 1000 футов отожженной медной проволоки при температуре 20 градусов по Цельсию. Процесс отжига связан с обработкой проволоки во время производства для максимальной проводимости.

Типы проводов и кабелей

Существует множество типов проводов на выбор для конкретного применения. Есть сплошной тип, а есть многожильный тип. Проволока данного сортамента многожильного провода состоит из более мелких проводов, скрученных вместе, таких как эта. Окончательный размер проволоки определяется общим диаметром проволоки. Например, прямо здесь. Многожильные провода менее подвержены поломке при многократном сгибании. Если у вас есть приложение, в котором провод будет значительно или периодически или регулярно изгибаться, вам следует использовать многожильный тип.Если у вас есть такое приложение, как системы электропроводки в домашнем хозяйстве, вы, вероятно, будете использовать сплошной тип, потому что, когда он находится внутри стены, он не будет изгибаться. Вероятно, это был бы выбор в данном конкретном случае.

Типы изоляции

Большинство проводов, используемых в электронике, имеют ту или иную изоляцию. В вашем учебнике таблица 3-6 предоставляет информацию об изоляции. Изоляция предотвращает замыкание на другие провода и вероятность поражения электрическим током.Цель изоляции — предотвратить короткое замыкание на другие провода и предотвратить поражение пользователя электрическим током при прикосновении к внешней поверхности провода. В утеплении используется много разных материалов. Они различаются по следующим параметрам. Некоторые из них указаны в таблице 3-6.

Первый — это материал. Для изоляции используется много разных материалов. К ним относятся кайнар, неопрен, ПВХ, кремний, резина, тефлон и т. Д. Различные изоляционные материалы также будут иметь соответствующее напряжение пробоя.Это разность потенциалов, которая приведет к разрушению изоляции. Очевидно, что если вы вставляете какой-то провод для какой-то цели, вы должны быть уверены, что у вас не будет напряжения, превышающего напряжение пробоя. Потому что, если это произойдет, изоляция потеряет способность останавливать ток, поэтому ток будет проходить через изоляцию, и изолятор будет безвозвратно поврежден. Другие элементы, которые учитываются при изготовлении изоляции, — это допустимый диапазон температур, устойчивость к воде и химическим веществам, стоимость и механическая гибкость.

Однопроводник по сравнению с кабелем

Отдельные изолированные провода могут быть объединены в общую оболочку. Комплектная сборка называется кабелем. Внизу на нижнем рисунке вы видите кабель с отдельными проводами внутри. Обычно мы называем это кабелем. Эта картинка здесь довольно хороша, я думаю, что это на самом деле предполагается волоконная оптика, но это кабель. Он содержит их — я называю их проводами, хотя, думаю, намерен называть их волокном. Вы уловили идею.Идея кабеля заключается в том, что у вас есть отдельные провода внутри жгута. Количество жил в кабеле варьируется от двух до более сотни. Многие системы Ethernet обычно включают большое количество витых пар в одном большом кабеле. По отдельности провода могут быть одножильными или многожильными.

Коаксиальный кабель

Коаксиальный кабель состоит из изолированного центрального проводника, окруженного экраном из плетеной проволоки. Здесь у нас центральный провод, и это экран с оплеткой.Жесткая внешняя оболочка закрывает как центральный проводник, так и плетеный экран. Вот здесь внешний проводник или внешняя оболочка. Плетеный экран обычно подключается к нулевому потенциалу в большинстве приложений. Это обеспечивает барьер, не позволяющий полям рассеяния наводить шумовое напряжение на центральный проводник. В вашей книге об этом не говорится, но есть несколько вещей, которые касаются этого влияния. Один из них — Ingress, и это попадание в кабель нежелательных сигналов.Надеюсь, плетеный экран предотвратит это. Кроме того, есть выход, и это явление сигналов, которые должны оставаться внутри кабеля, выходят из кабеля. FCC фактически контролирует выход. Коаксиальные кабели бывают разных размеров и форм, и существует множество различных применений для кабельных и магистральных линий, фидерных линий, воздушных линий, подземных кабелей и многих других приложений. Здесь, в Северном Сиэтле, есть курс под названием EET 135, который напрямую касается кабельной промышленности.В этом курсе мы рассмотрим множество различных типов кабеля и множество различных применений кабеля.

Ленточный кабель

Ленточные кабели — это многожильные кабели, в которых изолированные провода расположены рядом. Здесь у нас есть кусок холста и кабель, используемый внутри компьютера. Ленточный кабель часто используется для соединения печатных плат, жестких дисков, дисководов гибких дисков и устройств в компьютерных системах, таких как этот кусок прямо здесь. Некоторые типы имеют экранирующую оплетку, которая окружает весь кабель.Это не так, но есть и такие. При необходимости отдельные провода можно разделить и спаять. Если вам нужно, вы можете … На самом деле, иногда в кабелях дисковода гибких дисков они фактически перерезают один из кабелей, и именно так они обозначают кабели в качестве выбора кабеля. Они делают это, фактически перерезая один из ленточных проводов. При необходимости отдельные провода можно разделить и спаять по отдельности. Обычно на концы кабеля наносятся обжимные соединители.

Поиск и устранение неисправностей, провод и кабель

Дефекты в проводе и кабеле обычно можно обнаружить с помощью омметра, если в системе отключено питание.Общие дефекты, которые можно определить с помощью омметра, включают: один или несколько обрывов проводов, два или более проводов, закороченных вместе, или одно или несколько прерывистых соединений. Один или несколько проводов разомкнуты, хорошо, если у вас есть конкретный провод, вы можете использовать омметр и подключить один конец. Подключите конец, и вы должны показать нулевое сопротивление на вашем омметре. Если вы читаете бесконечное сопротивление, это означает, что в этом конкретном проводе есть разрыв. Уловка старого электрика: иногда, если у вас есть розетка, и давайте представим, что по какой-либо причине напряжение не попадает в эту розетку, с этим будет связан автоматический выключатель.Обычно технический специалист подходит к выключателю и измеряет напряжение на выключателе, чтобы убедиться, что напряжение действительно есть, потому что, возможно, выключатель сработал. Эти провода пойдут на эту конкретную цепь.

Обратите внимание, здесь написано: «до тех пор, пока из системы отключено питание», и электрический трюк, который делают электрики, заключается в том, что, если они подозревают, что один из этих проводов обрыв, они удаляют эти два провода. Сначала они отключили питание, удалили эти два провода и закоротили их вместе.Затем они приходили сюда со своим омметром, и они могли измерить эту точку и измерить эту точку. Они должны показывать ноль Ом, потому что они измеряют отсюда, через цепь, обратно к ним. Они должны увидеть нулевое сопротивление. Теперь, если они показывают бесконечное сопротивление, это означает, что в этом проводе есть обрыв и что с этим нужно что-то делать. Это только один способ; всего одно применение омметра для диагностики обрыва провода. Кстати, это не курс, посвященный тому, как быть электриком.Есть и другие курсы, которые делают это. Это просто пример, когда вы обнаружите обрыв провода, который не очевиден. В этом случае это будет внутри стены.

Тогда у вас есть ситуация, когда два или более провода закорочены вместе. Если бы это было так, если бы эти два провода были замкнуты вместе … Давайте просто нарисуем здесь другое приложение. Если эти два провода замкнуты вместе, то если омметр вставить в цепь, которую вы измеряете отсюда сюда, и здесь есть короткое замыкание, вы увидите полное замыкание там, где, вероятно, должен быть разрыв.

Одна из наиболее сложных проблем — одно или несколько прерывистых соединений. Прерывистые соединения всегда сложно устранить, потому что они приходят и уходят. У вас не будет проблем со стрельбой, если она не выйдет из строя. Проблема с ними в том, что вы пытаетесь устранить неполадки, и вдруг он начинает работать. Теперь измерения в норме, и вам нужно подождать, пока он не выйдет из строя, пока вы действительно не получите показания, говорящие о том, что что-то не так.

Хорошо, это было введение в проводку.Мы закончили поиском неисправностей провода и кабеля. Мы рассмотрели ленточный кабель, коаксиальный и одножильный кабель в сравнении с кабелем. Посмотрели изоляцию. Мы немного поговорили о многожильном и одножильном. Мы посмотрели на размеры проводов, допустимую нагрузку. Мы посмотрели на cmils; круговые милы. Мы рассмотрели факторы, влияющие на сопротивление, такие как тип материала, температура, длина, площадь поперечного сечения. На этом завершается раздел 3.2 «Провод и кабель».

Видео-лекции, созданные Тимом Фигенбаумом в Общественном колледже Северного Сиэтла.

Провода и кабели

Провода, как мы определяем здесь: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры известно о двух важные моменты:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств
— Использование проводов в цепях переменного тока вызывает всевозможные проблемы , например скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкций проводов
4. Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества в проводах: сопротивление и импеданс

Важно знать, имеете ли вы дело с питанием постоянного или переменного тока в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока.Инженеры любят C.P. Штайнмецу пришлось сначала разберитесь с математикой и физикой.

Питание переменного тока:
В сети переменного тока любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока.

Питание постоянного тока:
В питании постоянного тока ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую ​​же токовую нагрузку.

Инженеры выбирают правильных диаметр провода для работы, повышение тока в проводе увеличивает удельное сопротивление и выделяет больше тепла.Как вы увидите на схеме ниже, медь может выдерживать больше тока, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, он светился и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.

Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется иначе чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди).Монокристаллическая медь или алюминий лучше проводимость, чем поликристаллические металлы, однако крупнокристаллическая медь очень дорога в производят и используются только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без медные провода большого диаметра за счет сопротивления на расстоянии.Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:
Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии.

I = V / R Амперы = Вольт, разделенные на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения
Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:
Создание нагрев проволоки обычно является признаком потери энергии, однако вольфрамовый или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть пропускаемой энергии теряется в виде тепла и света.

По мощности передача мы ищем как можно более низкое удельное сопротивление, мы хотим для передачи энергии на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: сверхпроводящий проволоку можно превратить в металлическую «ленту»

Вверху: Карл Роснер, Марк Бенц и другие использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит 10 тесла.Вместо меди используются ниобий и олово поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые могли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи энергии переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле и возвращается, когда магнитное поле схлопывается.

2.) Кожный эффект:

В сети переменного тока электроны любят течь по вне провода. Это потому, что изменение тока вперед и назад вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

Глубина кожи

Глубина скин-слоя — это фиксированное число для заданной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем больше сжатый ток на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры всегда должны При проектировании цепей учитывайте скин-эффект. Увидеть сайт Википедии для формула, используемая для расчета глубины скин-слоя.

Вверху: инженеры преодолевают скин-эффект, используя изолированный многожильный провод. Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет протекать по всей поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший диаметр, так как вам нужно все дополнительное пространство для изоляции. Поскольку жилы проволоки становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка несет свою часть тока, при этом ток идет снаружи каждой пряди.Это дает больше площади в целом и позволяет большое количество тока для прохождения.

Вверху: Компактный люминесцентный легкая электроника, трансформатор очень маленький и спроектирован очень дешево. Эти части часто выходят из строя до окончания типичного жизненный цикл агрегата »

Инженеры и затраты Сберегательный дизайн: Инженеры используют математику чтобы вычислить «глубину скин-фактора», чтобы узнать, сколько проволоки используется для проведения электричества.Это важная часть инженеров-электриков работают над проектированием энергосистем. Этот работа также связана с экономией средств, как могут понять инженеры какой калибр и какой тип провода использовать и сравнить с другие материалы и конфигурации. Старый электрический двигатели и генераторы из начало 20 века длилось долгое время, потому что в то время инженеры могли спроектировать обмотки и тип провода для лучшей производительности, так как затраты на оборудование и машины были выше.Сегодня многие двигатели перегорают, потому что инженеры вынуждены использовать самый дешевый вариант — наименьшее количество материала который может выдерживать ток, однако, когда двигатель начинает при перегреве более тонкие провода из более дешевого материала быстрее сгорят. Балласты (трансформаторы) в современных системах освещения имеют общеизвестную короткий срок службы в попытке снизить стоимость единицы продукции.

Практическое упражнение: Как затраты влияют на дизайн Вы можете увидеть и почувствуйте работу инженеров в конструкции провода вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогими машинами или инструментами. Почувствуйте вес этих стеновые блоки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы в сравнении. Если вам повезет, вы можете найти два трансформатора, преобразующие мощность. от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства. Если открыть корпус, можно увидеть разницу в размере калибра обмоток, а также от того, используют ли они медь или алюминий.Вы четко увидите, как влияет на дизайн общий предмет.

3.) Типы проводов:

Ниже: Типы провода, используемого коммунальными предприятиями при передаче электроэнергии: Ниже: фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках, бытовая техника и телефонные системы.На рисунке ниже показаны старые провода, которые когда-то использовались в домах (кабель SJTWA и тип SE) и современные стандартный ромекс. ЭЛЕКТРОПРОВОДКА 1880-х годов по сегодняшний день: Вверху: 3 проводника подземный медный провод (сейчас редко) Внизу: плоская лента провод, используемый в сверхпроводящих магнитах

Лучший провод для работа: Все инженеры-электрики должны знать о проводах и думать об использовании правильного дизайна и материал для поставленной задачи.Вот факторы для определения конструкция проволоки: -Прочность (способность многократно сгибаться или сдавливаться веса) -Уровень напряжения и тока -Прочность подвески (способность долго удерживать собственный вес пролеты между опорами) -Под землей или под водой -Температура эксплуатации (например, сверхпроводящие проволока) -Стоимость Сплошная проволока: Преимущества: Меньшая площадь поверхности, подверженная коррозии Может быть жесткой и прочной Недостатки: Не годится при многократном сгибании, может сломаться при сгибании пятно Непрактично для высокого напряжения Многожильный провод: Вверху: многожильный динамик провод, который есть в каждом доме Ниже: Для специализированного использования сверхтолстый многожильный медный провод -Скрученный провод — множество более мелких проводов параллельно, можно скручивать вместе Преимущества: Отличный проводник для своего размера Недостатки: Вы можете подумать, что это будет хорошо для высокочастотного использования, потому что у него много поверхности на всех маленьких жилах проволоки, однако это хуже, чем сплошная проволока, потому что пряди соприкасаются друг друга, закорачивая, и поэтому провод действует как один больший проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление для размера Плетеный провод: Преимущества: -Большая долговечность по сравнению с сплошным проводом -Лучшая проводимость, чем сплошной провод (большая площадь поверхности) -Может действовать как электромагнитный экран в шумоподавляющих проводах -Чем больше жил в проволоке, тем она гибче и прочнее есть, но он стоит дороже Спец. провода: Сплошные с оплеткой снаружи или в некоторой их комбинации, эти провода используются для всех видов специальных применений. Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что по своей конструкции проводники с оплеткой и фольгой снаружи держать частоты в ловушке внутри. Экранирование предотвращает рассеянная электромагнитная энергия от заражения области вокруг чувствительной приемники.

Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях:

Практическое упражнение: Wire Guessing Game Соберите кусочки лома провода вокруг вашего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что вид проволоки, из чего она сделана, и перечислите ее применение каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Провод бывает так много экзотических видов, что вы можете оказаться с настоящей загадкой в ​​твоих руках. Используйте поиск в Интернете, чтобы попробовать чтобы идентифицировать все ваши образцы.

4.) Проволочные материалы:

Наиболее распространенный материал для электрического провода — медь и алюминий , это не самые лучшие проводники, но они многочисленны и дешевы. Золото также используется в различных областях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет работать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, использованное в разъемы для микросхем Motorola

Золото обычно используется в контакте области, потому что эта точка в системе больше подвержена коррозии и имеет больший окислительный потенциал.

Алюминий обернутый вокруг стального центрального провода используется в передаче энергии, потому что Алюминий дешевле меди и не подвержен коррозии. Стальной центр используется просто для прочности, чтобы удерживать провод на длинных участках. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники, твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ПРОВОДНАЯ ИЗОЛЯЦИЯ: Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провод, используемый в двигателях и генераторах, обычно покрыты эмалью, чтобы обмотки были плотно упакованы вместе. Традиционная резиновая или полимерная изоляция сделает диаметр провода толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов такой же мощности. Смотрите, как провод двигателя упакован и намотан в современный асинхронные двигатели в нашем видео здесь. Узнать больше о все поле электроизоляция на нашей странице здесь.

Практическое упражнение: Сжечь мотор! Вы заметили что когда мотор игрушки сильно нагревается, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции в конечном итоге, и в обмотке двигателя, когда изоляция становится слабой. два провода рядом друг с другом будут короткими, это приведет к возникновению дуги. и устройство сгорает. Если взять маленький двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его посмотреть, что происходит с обмотками. Вы можете сделать это, поставив больше рекомендованного напряжения через устройство или мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком или инженер, чтобы безопасно выполнить это упражнение.

Статья, фото и видео М. Велана и В. Корнрумпфа

Источники:
Государственный университет Джорджии
Википедия
Волшебники Скенектади Карл Роснер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Денверским электродвигателем. Технический центр Эдисона. 2012
Видео с Энергетической ассоциацией Сан-Мигеля.Технический центр Эдисона. 2014 г.
Уильям Корнрумпф, инженер-электрик

Типы электрических проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов. Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования.Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшее соединение, но его жесткость затрудняет прокладку по кабелепроводу, чем многожильный провод.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов.В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения. Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, которые вмещают от От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель, обозначенный как «14-2» с заземлением, имеет одну нейтраль и один провод под напряжением, а также провод заземления. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проставляется на оболочке кабеля, а также на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Прежде чем использовать любую из этих альтернатив, проверьте местные правила.

Допустимая электрическая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.

Максимально допустимая нагрузка для медных проводов

Сечения медных проводов и проводников

Сечения медных проводов и проводников

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет. как строительный редактор Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Информация об электрических кабелях — Consolidated Electronic Wire & Cable

Электрический кабель состоит из двух или более проводов или проводников, которые образуют единый кабельный узел из проводов, скрученных, скрепленных или скрученных вместе. С помощью этих кабелей скручивание проводов позволяет получить более гибкий продукт. Это когда в сборке используется скрутка или плетение. Формирование проволоки меньшего размера более гибкое, чем формирование одной проволоки такого же размера.Обычно провода сделаны из меди и либо голые, либо тонко покрыты другим металлом, таким как олово, золото или серебро, чтобы продлить срок службы провода. Гальваническое покрытие также облегчает пайку и обеспечивает смазку между прядями.

Существует довольно много типов электрических кабелей, и выбор действительно зависит от области применения, для которой он используется. Например, во многих старых домах есть электрические системы, основанные на использовании одножильных проводов, но в новых домах и других более поздних приложениях будут использоваться многожильные кабели, поскольку они более удобны в использовании.

Вы найдете кабели, которые чаще всего используются в домашних условиях, а также для силовых и сигнальных цепей в электронных устройствах. В системе электропроводки в основном используются кабели для всех цепей постоянного освещения, питания и управления. В этом случае кабельная установка включает сразу все жилы цепи, что экономит рабочее время и деньги по сравнению с другими вариантами проводки. Электрический кабель может также называться электронным проводом или кабелем, многожильным кабелем или одножильным кабелем среди других названий.

Как уже упоминалось, сегодня на рынке представлено множество видов кабелей.К ним относятся общий линейный провод и кабель, кабель для гитары или микрофона, провод для подключения, кабель локальной сети (LAN), коаксиальный / коаксиальный / вещательный кабель, кабель уровня передачи данных, плоский кабель, многожильный, многопарный, пленум, управление процессом, безопасность / противопожарная защита, луженая медная оплетка, динамик, переносной шнур / шнур лампы, магнитный провод, неизолированный никель-хром (BNC), медный провод / шинопровод или ленточный кабель.

Линейные провода и кабели общего назначения являются универсальными для таких применений, как лампы и антенные шнуры, и используются во многих отраслях промышленности.Монтажный провод, представляющий собой одиночный изолированный провод, хорошо подходит для низковольтных и слаботочных устройств, таких как приборы, внутренняя проводка компьютера и счетчики. Существует два типа сетевого кабеля: стандартный для подключения компьютера к маршрутизатору и кроссоверный для подключения двух компьютеров друг к другу. Пленум-кабель имеет изоляцию с низким уровнем дыма и пламени и необходим в любом помещении для обработки воздуха, как в офисе, использующем пространство под потолком для возврата воздуха в кондиционер.

Управление процессами так же, как и звучит — оно измеряет, контролирует или регулирует в целях автоматизации процессов и является очень гибким по своей природе.Коаксиальный кабель имеет внутренний проводник под трубчатым изолятором, который полностью обернут трубчатым проводящим экраном. У большинства также будет изолирующий внешний вид или оболочка. Они необходимы для развлекательных центров или систем объемного звучания. Ленточные типы идеально подходят для случаев, когда в приложении требуется много проводов, потому что они могут легко вместить множество проводов, оставаясь гибкими для низкого напряжения.

Сегодня на рынке представлено так много вариантов и стилей электрических кабелей, независимо от области применения, всегда найдется тот, который будет работать лучше всего.После сбора необходимого количества проводов, необходимого напряжения и физической среды, в которой будут находиться кабели или провода, вы можете безошибочно определить, какой вариант будет успешным.

Изолированный провод, что защищает ваш кабель?

Термопластичный каучук (TPR)	Во многих областях применения TPR используется для замены настоящей термореактивной резины. У него улучшенная окраска, более высокая скорость обработки и более широкий диапазон рабочих температур. Он также демонстрирует отличную устойчивость к жаре, погодным условиям и старению без отверждения.TPR не устойчив к прорезанию, но может использоваться там, где предпочтительны другие свойства резины.
Неопрен (полихлоропрен)	Этот изоляционный материал проводов / кабелей представляет собой синтетический термореактивный каучук, демонстрирующий исключительную стойкость к истиранию, порезам, маслам и растворителям. Неопрен также известен своей практичностью, долгим сроком службы и широким диапазоном температур. Он чрезвычайно огнестойкий и самозатухающий.
Бутадиен-стирольный каучук (SBR)	Подобно неопрену, он имеет широкий диапазон температур от -55 ° C до 90 ° C.SBR в основном используется для изоляции кабелей Mil-C-55668.
Силикон	Силикон термостойкий, негорючий и может использоваться при температуре до 180 ° C. Он также чрезвычайно гибок и подходит для многих электрических применений, где необходима изоляция проводов / кабелей.
Стекловолокно	Стекловолокно можно использовать при экстремальных температурах до 482 ° C. Этот изоляционный материал проводов / кабелей устойчив к воздействию влаги и химикатов.Его обычное применение — термическая обработка, обжиговые печи для стекла и керамики, литейное производство и обширные области применения в обработке алюминия.
Этиленпропиленовый каучук (EPR)	EPR обычно используется в диапазоне температур от -50 ° C до 160 ° C. Некоторые из его хорошо известных свойств — тепловые и электрические. Обычно используется в высоковольтных кабелях. EPR также устойчив к нагреву, окислению, погодным условиям, воде, кислотам, спирту и щелочам.
Резина	Из-за разнообразия формул, которые можно использовать для создания резиновой изоляции, диапазоны температур также меняются. Leave a Reply Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
