Какой использовать профиль для стен из гипсокартона: Как крепить профиль для гипсокартона к стене

Как выбрать профиль для гипсокартона: тонкости подбора

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Содержание

• 1 Величайший ассортимент
• 2 Параметры каркасных элементов
• 3 Монтаж каркасных элементов
• 4 Конструирование устройств

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный профиль ПП/CD;
• стоечный профиль ПС/CW;
• направляющий профиль ПН/UW.
• угловой профиль. Используется при создании арки или фигурной перегородки.
• маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Пояснение аббревиатур

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

• ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля



Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.

Современные металлопрофиля по толщине бывают трех основных видов:

• толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
• толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
• толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

• соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
• двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
• подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

• направляющие профиля. Они будут выступать в роли несущих элементов;
• стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Выбор и работа с просекателем для соединения профилей

Как правильно сделать обрешетку под гипсокартонный потолок

размеры и виды профиля ГКЛ, цена в Воронеже

Содержание статьи

Что такое профиль для гипсокартона и как его производят

Характеристики профиля для гипсокартона

Виды профилей для гипсокартона

• Направляющий профиль ПН
• Потолочный направляющий профиль ППН
• Потолочный профиль ПП
• Стоечный профиль ПС
• Угловой профиль ПУ
• Маячковый профиль ПМ
• Поливинилхлоридный профиль ПВХ

Размеры профиля для гипсокартона

Крепежные элементы для профиля ГКЛ

Какой профиль для гипсокартона выбрать

Цена профиля для гипсокартона в Воронеже

Чтобы создать конструкцию из гипсокартона и обеспечить ее жесткость необходимо выстроить каркас при помощи металлических профилей.

Конструкции из гипсокартона должны возводиться на прочной каркасной основе.

Что такое профиль для гипсокартона

Профиль для гипсокартона представляет собой установочный элемент из покрытого цинком металла небольшой толщины, который используется в целях формирования каркаса для последующего монтажа гипсокартонных конструкции.

Профиль для гипсокартона производится на профилегибочном станке способом проката холоднокатаного покрытого цинком железного листа. Сырье для изготовления элементов – металлические листы различной толщины. В процессе производства профиль для гипсокартона приобретает ребра жесткости, монтажные отверстия, которые обеспечивают крепость и практичность профилю, а также устойчивость к возникновению коррозии.

Характеристики профиля для гипсокартона

1. Металлический профиль для гипсокартона обладает высокими прочностными характеристиками и долговечностью. При производстве профиля в качестве исходного материала используется стальная лента, которая обеспечивает высокую жесткость строительного элемента. Получаемые конструкции из профиля способны выдерживать значительные нагрузки, например создаваемые осветительными приборами, навесной мебелью и т.п.
2. Профиль под гипсокартон возможно использовать в любых помещениях независимо от степени влажности, снаружи зданий/сооружений. Профиль имеет оцинкованную поверхность, которая позволяет надежно защитить поверхность профиля от возникновения очагов коррозии.
3. Профиль удобен в работе. Параметры различных видов профиля для гипсокартона позволяют быстро и просто осуществлять сборку каркаса. Профиль легко разрезается ножницами по металлу до требуемой длины.
4. Профиль для гипсокартона позволяет создавать любые, даже технически-сложные конструкции.
5. Небольшой вес. Профиль для гипсокартона не создает нагрузки на несущие конструкции, базовые основания. Удобен в транспортировке, складировании, хранении, погрузке-разгрузке, подъеме на этаж и в монтаже.
6. Профиль является экологически чистым и безопасным материалом, который соответствует действующим санитарно-гигиеническим нормативам.

Виды профилей для гипсокартона

Существует множество профилей для ГКЛ, виды которых отличаются по своим характеристикам и назначению. Стоит рассмотреть наиболее популярные виды металлических профилей для гипсокартона и для чего они используются. Все профили, используемые в гипсокартонных работах, можно обобщить по шести основным видам, четыре из которых — профили для создания конструкций каркаса.

Направляющий профиль ПН

Направляющий профиль (ПН) устанавливается по всему периметру комнаты (если это потолок) или на полу и параллельных стенах (если это стена). Используется для создания плоскости будущего каркаса. Направляющий профиль для гипсокартона может быть разного качества. Прочность зависит от толщины производимого материала. На потолках используется более толстая сталь, а изделия из тонкого металла используются для покрытия стен. Различают следующие размеры:

1. ПН 50/40 мм
2. ПН 75/40 мм
3. ПН 100/40 мм

Посмотреть существующие в продаже направляющие профили или сравнить их можно здесь.

Потолочный направляющий профиль ППН

Профиль потолочный направляющий (ППН). Такой тип профиля, который имеет те же функции, что и обычный направляющий профиль, но он специально предназначен для изготовления рам и потолка, монтируемых исключительно на потолке. Потолочный направляющий профиль имеет сечение в виде буквы «П» и размеры 28/27 мм.

Посмотреть существующие в продаже направляющие потолочные профили или сравнить их можно здесь.

Потолочный профиль ПП

Потолочный профиль (ПП). Это еще один вид профилей, используемых при потолочных гипсокартонных работах. Основное отличие от профиля стойки потолочного профиля состоит в том, что его следует крепить к потолку с помощью специальных крепежных элементов (которые позволяют использовать крепеж). Потолочный несущий профиль — имеет полки меньшей высоты и ребра жесткости, за счет этого создает меньшую нагрузку на каркас. Размер данного профиля составляет 60/27 мм.

Посмотреть существующие в продаже потолочные профили или сравнить их можно здесь.

Стоечный профиль ПС

Профиль стоечный (ПС). Это ключевой элемент при изготовлении каркаса для стен и внутренних перегородок. Стойка закрепляется в направляющем профиле, который в свою очередь должен быть установлен по периметру рабочей зоны (например, по периметру стен). Стоечный профиль для гипсокартона имеет высокую жесткость и П-образное строение с дополнительными полочками и ребрами жесткости, необходимые для придания ему большей жесткости. Различают следующие размеры:

1. ПС 50/50 мм
2. ПС 75/50 мм
3. ПС 100/50 мм

Посмотреть существующие в продаже стоечные профили или сравнить их можно здесь.

Угловой профиль ПУ

В дополнение к двум основным, используются другие типы профилей под гипсокартона. Их размеры очень похожи, но функции отличаются друг от друга. Название углового профиля говорит само за себя: ПУ профиль предназначен для укрепления углов конструкции после завершения основных работ по отделке рамы листами гипсокартона. Угловой профиль крепится на гипсокартонную основу шпаклевкой. Также называется перфорированным уголком. Используется в оконных или дверных откосах, наружных углах стен и коробок. На стенах выполняет функцию маяка. С его помощью угол стены выходит ровным и острым.

Посмотреть существующие в продаже угловые профили или сравнить их можно здесь.

Маячковый профиль ПМ

Используется при оштукатуривании для выравнивания стен. Маячковый профиль чаще всего используется на неровных стенах. Такие профили устанавливаются на гипсовую штукатурку, затем между ними наносится штукатурка и тем самым выравнивается необходимая поверхность. Маячковый профиль бывает высотой 6 мм и 10 мм.

Посмотреть существующие в продаже маячковые профили или сравнить их можно здесь.

Поливинилхлоридный профиль ПВХ

ПВХ профиль для гипсокартона предназначен для торцевых, наружных углов и нестандартных стен. Размеры профиля различны, подходят для любых нужд пользователя. К поливинилхлоридным профилям относятся:

Посмотреть существующие в продаже ПВХ профили или сравнить их можно здесь.

Арочный профиль (ПА)

Изогнутый арочный профиль используется в изогнутых гипсокартонных конструкциях. Радиус гибкости может достигать до 500 мм. Особенно арочный профиль подходит для отделки колонн.

Угловой ПВХ профиль

Распространенный вид ПВХ профиля, применяемый для декоративного украшения краев плоскостей.

Размеры профиля для гипсокартона

Размеры профиля для гипсокартона должны подбираться в соответствии с назначением и габаритами будущей конструкции. Профиль изготавливается из оцинкованной ленты, толщина которой может варьироваться от 30 мм до 90 мм. Стоит учитывать, что чем больше нагрузка на конструкцию (за счет листов гипсокартона или других дополнительных элементов), тем более усиленным должен быть профиль, который ее формирует. Для правильного подбора материала и для удобства проведения монтажных работ обязательно следует учитывать такой параметр как размеры профиля для гипсокартона.

Крепежные элементы для профиля ГКЛ

Иногда строители сталкиваются с проблемами при креплении профилей для гипсокартона. Их размеры могут быть меньше требуемой конструкции. Поэтому необходимо использовать дополнительные крепежные элементы. Наиболее часто используемые в работе крепежные элементы приведены ниже:

1. Прямой (обычный) подвес. Предназначается для крепления стоечного либо потолочного профиля к рабочей поверхности. Перфорированные подвесы представляют собой металлическую пластину 125*60 мм, которая легко изгибается в форме буквы «П» и фиксирует профиль к потолку, стене. Пластина разделена на три части. Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90 градусов, и к ним уже крепят профили.
2. Анкерные подвесы используются при устройстве подвесных потолков. Каждый элемент имеет тягу и зажим, позволяющие выполнять регулировку положения подвеса.
3. Удлинитель профилей представляет собой крепежный элемент, используемый для соединения различных комбинаций, отрезков профиля друг с другом.
4. Соединитель для профиля «краб» — это крепежный элемент, соединяющий две несущие стойки друг с другом. Он вставляется в концы двух соединяемых элементов и фиксируется двумя «блохами» на металле с каждой стороны. Как правило, с помощью «краба» соединяются потолочные профили (разумеется, в одной плоскости) во время монтажа обрешетки.
5. Соединитель одноуровневый и двухуровневый для ПП (краб) — крепежный элемент для скрепления перекрещивающихся профилей, чаще всего используется при монтаже каркасов для подвесных потолков.
6. Последние элементы – это саморезы и анкерные дюбели. Предназначаются для соединения элементов каркаса между собой или же, как вариант, с основным перекрытием в комнате. На рисунке ниже показаны все описанные элементы в той последовательности, в которой они были приведены выше.

Какой профиль для гипсокартона выбрать

Чтобы сделать надежную конструкцию в первую очередь следует выбрать подходящий и качественный профиль для гипсокартона. Выбор металлического профиля и своевременная проверка уровня его качества — ответственный процесс, который позволит вам на раннем этапе строительства определиться и купить материал, соответствующий всем необходимым требованиям.

На сегодняшний день в продаже стало появляться много продуктов различного качества, многие из которых не соответствуют требованиям надежности и не могут сохранять свои функции достаточно долго. Во-первых, процесс гальванизации позволяет создать слой с защитой от коррозии, для чего содержание цинка в верхних слоях материала должно быть не менее 99,9 процента. Если этот показатель значительно ниже, такой металлический профиль для гипсокартона нельзя использовать. Профиль низкого качества подвергнется особенно быстрой коррозии во влажном помещении и, таким образом, не качественный металл будет деформироваться под давлением других материалов или даже разрушаться.

Вместе с тем, при выборе профиля для гипсокартона необходимо учитывать, что его толщина не должна быть меньше установленного стандарта в 0,5 — 0,6 мм. Очень часто, чтобы скрыть реальную толщину металлического профиля, производители делают его поверхность перфорированной. Тогда материал сложно измерить и оценить, а также он будет неудобен в процессе работы.

Цена профиля для гипсокартона в Воронеже

В зависимости от назначения и размеров выбранного вида профиля цена существенно различается. Выбрать подходящий профиль для гипсокартона по низким оптовым ценам в розницу Вы можете в интернет магазине ВСЁ В ДОМ. Мы гарантируем низкие цены на профиль для ГКЛ, а наши предложения содержат дешевые цены профиля для гипсокартона.

Вы также можете уточнить возможность снижения цены профиля для гипсокартона, связавшись с менеджером по телефону или заказав . Варианты доставки профиля для гипсокартона можно выбрать в процессе оформления заказа или взаимодействия с менеджером.

Прямая ссылка для сравнения характеристик различных видов профиля для гипсокартона здесь.

Профиль для гипсокартона, детали Профили для подвесных потолков Fuga, размер, цена

Наша компания начала свою деятельность с производства экспортных профилей для гипсокартона, деталей профилей fuga, подвесных потолков, изделий из гипсокартона, секторов минеральной ваты.

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, минеральная вата; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Первая причина; Фуга, вторая причина; Декоративное изображение взять.

Плиты из гипсокартона обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид в соответствии с пожеланиями клиентов и обеспечивают четкое решение в профилях fuga , подвесных потолках и применениях из минеральной ваты в операциях скрытого освещения.

Переходная угловая ширма из гипсокартона

Строительная отрасль развивалась годами, как и все остальное. Таким образом, начали появляться удивительные конструкции. Не только конструкции, но и интерьер зданий стали более эстетичными благодаря различным строительным материалам. В нашей стране самым важным изменением, обеспечивающим привилегии в интерьере домов, несомненно, было открытие гипса. А трещины в стыках конструкций, созданных благодаря профилям деталей из гипсокартона, были предотвращены.

На самом деле, потолок дома, который приходит на ум, когда думаешь о гипсокартоне! В годы, когда он впервые применялся, почти каждый, кто собирался красить свой дом, имел возможность познакомиться с гипсокартоном. Гипсокартонные потолки, новая для того времени тенденция, не только сливались от угла в угол с гипсокартонными деталями профилями, но и занимали место в домах с рельефным узором в центре потолка, где висела люстра. Позже видно, что при проектировании новых зданий использовалось много гипсокартона.

Назначение Продукт

Этот материал, который изготовлен из гипсокартона, который состоит из двух сторон картона, который сделан из гипса и имеет специальные размеры и который придается гладким поверхностям, не был произведен для использования в отделке потолка .

Основной и наиболее важной целью использования в зданиях является создание новой комнаты или попытка отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде, а также его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря звуко- и теплоизоляции, которую он создает.

Конечно, все эти упомянутые элементы нуждаются в подробном профиле для правильной реализации.

Где находится гипсокартонный профиль и где его использовать?

• Внутренние и наружные фасады
• Пересечение перегородок
• Различные секции потолка
• Потолок со стеновыми швами
• Скрытая световая лента, используемая в деталях
• Изготовление Fuga

Большое значение имеет профиль из гипсокартона

. Никто не хотел бы видеть трещины на краях через несколько часов работы с гипсокартоном. По этой причине при реализации проектов из гипсокартона используются детальные профили. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и в секциях, использующих скрытую световую полосу.

При оценке профиля Fuga с точки зрения использования видно, что он не только обеспечивает высокое качество и декоративный вид при нанесении на листы гипсокартона. Еще одной важной областью использования является изготовление фуги.

Также профиль для гипсокартона является прочным и обрабатываемым наполнителем. И обычно используется в куртке. Это обусловлено его эстетичным внешним видом и способностью производить декоративную штукатурку и покраску без необходимости выполнения дополнительных работ при облицовке. Во время этого приложения детализируйте профили, чтобы обеспечить надлежащее соблюдение процесса внедрения.

Детали Профиль Fuga по какой причине?

В качестве примера применения используется для украшения на стыке стены с потолком.
Применяется в экстерьерах зданий на пересечении со стеной потолка камеры.
Экстерьеры зданий, где в процессе используются две секции крыши.
Обе наружные стены, из-за применений, используемых в обеих наружных штукатурках.

Наконец, для получения дополнительной информации о размерах и цене профилей для гипсокартона, пожалуйста, свяжитесь с нами.

классификация и наименование, назначение, видео и фото

• Типовые виды металлических профилей для гипсокартона
• Назначение и характеристики профиля направляющего (ПН)
• Функциональный стоечный профиль (ПС)
• заявка, Размеры Потолочный направляющий профиль (ПНП)
• потолочный профиль (ПП)
• Дополнительные типы профилей
• арочный профиль
• усиленный профиль
• Для защиты внешних углов
• Монтажные профили

Различные гипсовые конструкции, созданные с использованием каркаса из металлических профилей. Они бывают различной формы, габаритов, назначения. Для определения нужного типа профиля следует разобраться с его назначением, размерами. Виды продукции для гипсокартона рассчитаны на его конкретное применение, поэтому стоит ознакомиться с каждым видом отдельно.

видов профилей, используемых для создания каркаса под гипсокартон

Типовые виды металлических профилей для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции несложный. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, потолком, ограждающими профилями. Чтобы исправить нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный для стеллажа ГКЛ

Какие бывают профили для гипсокартона:

Наименование профиля без сокращений	Сокращенное наименование на российском рынке	Короткое европейское название
для монтажа в стойку	ПС	CW
направляющая	№	ВАШ
накладные	ПП	компакт-диск
потолочная направляющая	ПНП	ВЫХОД

Какие основные профили для гипсокартона бывают?

Назначение и характеристики профиля направляющего (ПН)

Профиль направляющий

, сокращенно ПН он же UW. толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также поражения его ржавчиной. По внешнему виду ПН выпускается в виде полос с буквой «П», которые используются при возведении металлического каркаса для фальшстен. Используется для быстрого возведения стен различной толщины. Направляющие служат основой в монтажном каркасе, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятать в стене коммуникации.

Профиль направляющий, применяется для каркаса для фальшстены из гипсокартона

Размеры направляющего элемента для гипсокартона:

Маркировка изделий	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN)-2-50*40	0,5	50	40	3
ВАШ (PN)-4-75*45	0,5	75	45	3
ВАШ (PN)-6-100*40	0,6	100	40	4

В профиле производителем могут быть сделаны отверстия 8 мм. для крепления изделия к основанию (стене, потолку). крепеж, в основном, представляет собой дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

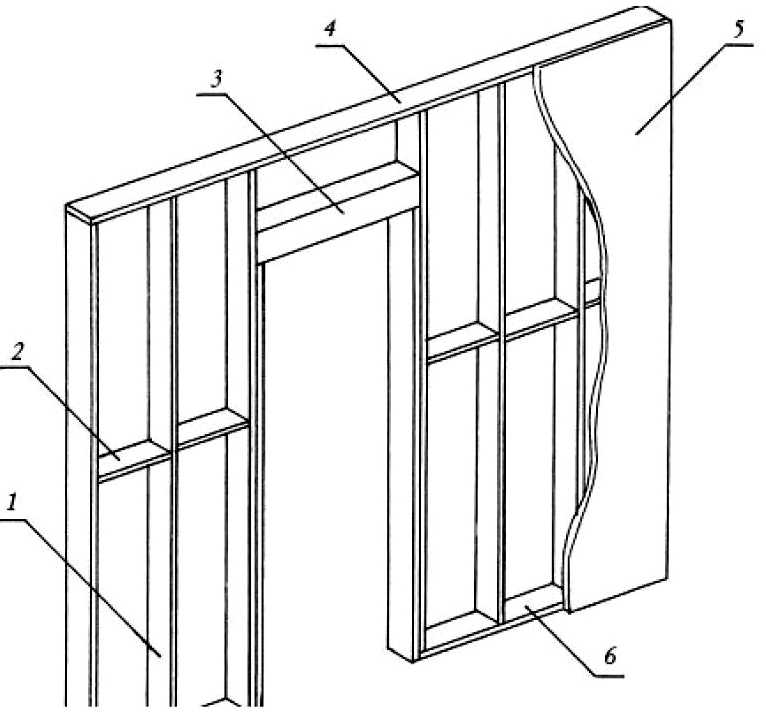

Устройство перегородок, выравнивание первой стены из гипсокартона монтируется активной формой из металлического изделия по ранее сделанной разметке. Затем применяют СС (стоечные), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначение и размеры профиля UD

Функциональность стоечного профиля (ПС)

Стойки под профиль стоячный, ПС кратко или другое обозначение европейского КВ. Этот вид металлических планок используется при производстве металлического каркаса для фальшстены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Несущая рамная конструкция фальшстены, металлический элемент вставляется в неподвижную НП. Что касается ширины PS и PN, то она имеет одинаковый размер. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка изделий	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
По часовой стрелке (ПС) 50*50	0,4-0,6	50	50	2,6; 3; 4
По часовой стрелке (ПС) 65*50		65
По часовой стрелке (ПС) 75*50		75
По часовой стрелке (ПС) 100*50		100

Профильная стойка применима для создания каркасных перегородок из гипсокартона

В зависимости от созданного дизайна приобретается нужный размер. Длина может быть от 3 до 4 м. Отличительной особенностью профиля является специальный паз для удобного монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Приложение

, Размеры профиля направляющего потолочного (ПНП) ​​

Обозначается как ПН (НАРУЖ) (расшифровка — профиль направляющий потолочный). П-образное сечение, с гладкими стенками. Используется как база-опора для стоек и перемычек. Крепится по периметру конструкции, на нее потом устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Используется при производстве металлической основы к потолку из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дополнительной вставки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28*27 – 0,4-0,6 мм., ширина 28 мм., высота – 27 мм., длина – 3 м.

Потолочный профиль (ПП)

Наиболее востребованным в каждом ремонте является потолочный профиль (ПП) или другое обозначение КД. Изделие используется при монтаже металлического каркаса для подвесных, фигурных, многоярусных потолков из гипсокартона. профиль вставляется, при монтаже, в направляющую и крепится к подвесам. Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. Профиль для потолка применим на специальных саморезах, называемых мастерами «жучками» – диаметр – 3,5–3,9.мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры Профиль для гипсокартонного потолка: толщина 0,4-0,6 мм., ширина — 60мм., высота 27мм., длина стандартная 3м, под заказ 4м.

Дополнительные виды профилей

И выпускаемые виды профилей для гипсокартона, используемые в строительстве по металлическому каркасу не так часто, и в значительной степени вытеснили собственно ручное производство.

арочный профиль 9№ 0013

Этот арочный профиль для гипсокартона предназначен для создания изогнутых арок и других элементов на потолке или на стене. В основу производства лег арочный профиль потолочного металлического элемента. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ, а фасонные элементы для гипсокартона

Фабрика предлагает свои варианты гибочного профиля для арок на заказ, имеющие отличительные особенности в эксплуатации. Для этого обычный ПП (60х37) после гибки обозначается как ПА.

Размеры по радиусу изгиба:

маркировка изделий	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
ПО (CD) – 60×27 КНАУФ	0/4-0/6	60	27	2,6; 3; 4	1000
ПО(CD) – 60×27 КНАУФ (доп.)			27		500

изогнутый профиль

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Продукт используется для укрепления основы для обрамления гипсокартона. Применим в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами утяжеления (повесить телевизор на поверхность перегородки), создании перегородок из гипсокартона дверных проемов, оконных.

Армированный профиль крепится к каркасному пространству, где предполагается подвешивание тяжелых предметов на гипсовой основе

Размеры усиленного профиля для гипсокартона:

маркировка изделия	толщина изделия	Задний профиль, мм.	высота ребра, мм.	количество рядов тиснения на спинке	Стандартная длина профиля, м.
УА 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
УА 75-40-2		75		2 шт.
УА-100-40-2		100
УА-125-40-2		125
УА-150-40-2		150

Для защиты внешних углов

Маркировка PU. Данный вид ГКЛ предназначен для подрезки углов различных механических действий (удар) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности при помощи шпаклевки. Размеры:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22-0,25	20	алюминий	3
УЕ 25-25	0,4	25	оцинкованная сталь
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса применять профили и комплектующие к ним, чтобы основа каркаса под гипсокартон была прочной и служила долгий срок службы.

Для резки оцинкованного профиля используются ножницы для резки металла. Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым ухудшается антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе – там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

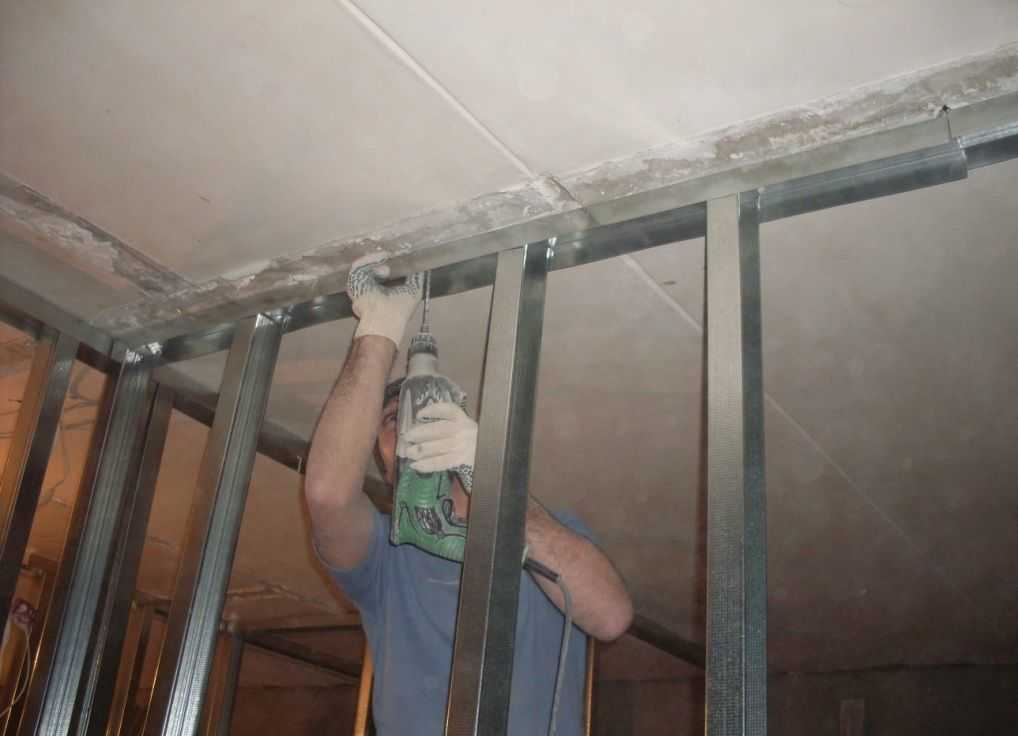

Направляющие профили крепятся к основанию (потолку, полу, стене) только с помощью дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материала основы, сложности металлоконструкции. Крепления должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся вдоль профиля через каждые 40-60 см. минимальное расстояние берется в том случае, если планируется большая нагрузка на оштукатуренную поверхность. Кроме того, для усиления каркаса создаются усиления стоечных профилей, проходящих в условиях строительной площадки утяжеление.
