Какой профиль нужен для перегородки: Правила создания каркаса для перегородок и потолков

Опубликовано

Содержание

Какие профили использовать для монтажа перегородок из гипсокартона

Инструкция по выбору профиля под гипсокартонные конструкции

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.

Современные металлопрофиля по толщине бывают трех основных видов:

  • толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
  • толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
  • толщина от 0.55 мм. Самый дорогой и «серьезный профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

  • прямой универсальный подвес – 120 мм. В народе получил название «пэшка или жаба. Применяется при необходимости соединить стационарную стену или потолок с металлической обрешеткой. Его основание устанавливаем на стене, а на профиле фиксируем его гибкие лапки. Лишние части лапок затем просто пригибаем вовнутрь конструкции;
  • удлинитель для профилей CD-60. Предназначение крепления видно из его названия.
    Удлинители и соединители

Установка осуществляется саморезами для металла;

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

  • соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
  • двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
  • подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.

Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

  • направляющие профиля. Они будут выступать в роли несущих элементов;
  • стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.

Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Дачные дела

Строительство и Дача на понятном языке

Профиль гипсокартонных перегородок

Сейчас наиболее легким удобным для мелкого ремонта в доме является гипсокартон. Его используют и когда нужно выровнять стены и как верхнее покрытие при использовании утеплителей и даже, если вы хотите сделать цельную или частичную межкомнатную перегородку – без листов гипсокартона не обойтись.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Но не стоит волноваться, весь процесс весьма прост в реализации и не требует каких-либо специальных инструментов.

Теперь стоит рассмотреть данный материал с точки зрения его достоинств и недостатков.

Достоинства:

  • Листы хорошо пропускают воздух, что способствует поддержанию в помещении оптимального климата и влажности.
  • Экологически-чистый материал, который не выделяет никаких вредных веществ.
  • Не имеет резкого запаха.
  • Огнестойкие.
  • Его теплопроводные и шумопоглащающие свойства можно сравнить с кирпичом и бетоном.
  • Легко разрезать на части, это можно сделать даже канцелярским ножом.
  • Из гипсокартона можно составить почти любую форму.
  • Относительно легкий материал.

Недостатки:

  • Достаточно хрупкий материал.
  • Нуждается в аккуратной перевозке.
  • Способны выдерживать небольшой вес.
  • Малая упругость.
  • Нельзя использовать в помещениях, где уровень влажности 80%, так как он впитывает влагу.
  • Нельзя использовать в помещениях, где температура опускается ниже +10 и где возможны резкие перепады температуры.

Профиль для гипсокартона

При большинстве случаев использования гипсокартона, его закрепляют на специальную каркасную конструкцию. В свою очередь каркасная конструкция состоит из профилей, которые подходят к гипсокартону.

Профили изготовляют из узкого стального листа, которые прокатывают (холодный прокат) через формы и оцинковывают.

Оцинковывание – это придание дополнительной защиты, увеличивается защита от коррозии и негативным воздействиям внешней среды, хотя и обычная не цинкованная лента обладает хорошим уровнем прочности, имеет малый вес и легкую установку.

Изготовляют профили разные по длине: 300 см, 350 см и 400 см.

Виды профиля для гипсокартона

Конечно, существует великая масса моделей, подходящих под определенное назначение или систему каркаса. Но стоит их систематизировать.

Прежде всего, профили разделяются на 2 многочисленные группы:

Основные профили – они рассчитаны на большой вес и это своего рода основа для листов гипсокартона.

Для них характерно:

  • С — образные края с загибом.
  • Иметь ребра жесткости.
  • Иметь продольные гофры.

Направляющие профили применяют как горизонтальные направляющие, в которые будут вставляться вертикальные профили. Деталь этого вида применяют как рамку для закрепления гипсокартонных листов.

Помимо этого профили разделяются по своему применению:

Виды металлических профилей для гипсокартона

Профиль для гипсокартона размеры

Размеры профилей напрямую зависят от группы:

  1. Потолочные направляющие – размер 28 на 27 мм.
  2. Потолочные основные – 60 на 27 мм.
  3. Стоечные для стен – 50 на 50 мм, 65 на 50 мм, 75 на 50 мм,100 на 50 мм.
  4. Направляющие для стен – 50 на 40 мм, 65 на 40 мм, 75 на 40 мм, 100 на 40 мм.

Монтаж гипсокартонных перегородок

Материалы, которые понадобятся:

  1. Обшивка;
  2. Металлический профили СW и UW (ширина может быть от 50 до 100 мм)
  3. Минеральная вата в качестве изолятора.

Порядок работ:

  1. Разметка помещения.

Используя трассирующий шнур, делают линию нашей будущей перегородки по полу, делают отметки на месте дверного проема. После этого, используя отвес и тот же шнурок, постепенно намечают линию на стенах и потолке.

  1. Установка направляющих

На нижнюю часть направляющих UW прикрепляют шумоизоляционную ленту. Потом прикрепляют их по центру нашей линии (к потолку и полу). На нижней части сделайте разрыв направляющей там, где будет проход.

Установка выполняется дюбелями из пластмассы с шурупами 6 на 40 (или можно использовать 8 на 60 миллиметров). Расстояние между ними должно составлять 1 метр (не больше), но на отрезке профиля нужно закрутить минимум 3 шурупа.

  1. Установка вертикальных профилей

Берется профиль СW и сначала вставляется в напольную, затем в потолочную направляющую. Верхняя часть металла должна влезать в горизонтальную планку не меньше чем на 2 см (на потолке).

Но учтите, что расстояние между вертикальными профилями должно равняться 60 см. Открытая часть профиля при этом находится по направлению установки.

  1. Обшивка гипсокартоном первой стороны

Возьмите лист шириной 1.2 метра, крепить его нужно с помощью саморезов по металлу (длина 2.5 см) и расстоянием между саморезами – 25 сантиметров.

Если хотите обшивать гипсокартоном в два слоя, то расстояние между ними должно составлять 75 см (на внутреннем слое). Закреплять второй слой нужно по центру первого (боковая часть второго находится по центру первого) саморезами 3. 5 см длиной и расстоянием между ними – 25 см.

  1. Укладка изолирующего материала.

После того как мы полностью обшили гипсокартоном 1 сторону (кроме дверного проема) внутрь сначала устанавливают проводку, после этого устанавливают минеральную вату нужно вам толщины (например, можно взять 5 см) Но учтите что б изоляция «болталась внутри, а нужно чтоб она полностью заполнила всю пустоту.

  1. Обшивка гипсокартоном второй стороны

Вертикальные стыки смещаются вбок на 60 см от первой стороны. Значит, у нас первый лист будет вполовину меньше (60 см), а затем уже идет полный лист. Если у вас двухслойная обшивка – то второй слой должен быть стандартной ширины (1.2 метра).

Со стороны это очень напоминает кирпичи, когда мы вначале ложем половину кирпича, а затем идет целый кирпич.

Вот так за относительно недолгое время можно разделить одну большую комнату на две поменьше, но не стоит оставлять белые стены у себя в комнате, вы можете их украсить добавить красок и ярких цветов.

При этом при установке межкомнатной перегородки нет никаких сложных моментов, и каждый может справиться и добавить уюта в свой дом.

Чтобы не столкнуться со сложностями при работе с каркасом, следует четко понять, какой из профилей для гипсокартона следует использовать в процессе, зачем каждый из них предназначен. Обдуманно сооруженный каркас из профилей выбранного типа поможет возвести долго служащую и устойчивую структуру из гипсокартонных листов. Выбирая размер, который нужен профилям, являющимся направляющими для хорошей и долговечной конструкции, надо отталкиваться от размера, которого будут ГКЛ, насколько сложные архитектурные формы будут в перегородке.

Какие профиля нужны для перегородки из гипсокартона

Нам нужно прочертить на полу, потолке и смежных стенах линию оси каркаса, а затем разметить положение стоек. Для этого потребуются:Задача несколько усложнится, если в стене предполагается наличие дверного проема, полок или световых окон. Любой проем обвязывается стоечным профилем по вертикали и стоечным или направляющим по горизонтали.

  • Прочерчиваю линию на полу;
  • С помощью отвеса по точкам переношу ее на потолок;
  • Замыкаю контур линиями на стенах, соединяющими разметку вверху и внизу;
  • Размечаю на полу положение стоек;
  • Переношу их отвесом на потолок.

Выпускается в панелях длиной по 3000 мм, в большинстве случаев снабжается особыми крепежными отверстиями через каждые 200 — 4000 мм. И стоечные, и направляющие элементы могут быть сделаны из металла разной толщины (от 0,38 до 0, 45 мм). Чем больше габариты профиля, тем толще металл употребляется, и тем выше механические свойства изделия.

Выбираем профиль для перегородок из гипсокартона и сооружаем каркас

Начнем с того, что возвести несложную конструкцию из гипсокартона может каждый желающий, вне зависимости от того имеет он строительное образование или же нет. Что для этого потребуется?Вдоль полки, стоечные профили для перегородок из гипсокартона имеют 3 специальные канавки: средняя канавка служит местом стыка гипсокартонных листов, а две крайние нужны для центрирования вкручиваемых саморезов.

Итак, с тем, какие профиля нужны для сооружения гипсокартонной перегородки, мы разобрались. Теперь можно смело переходить к практической стороне вопроса. Затем, при помощи отвеса и того же шнура, ось переносится на стены и потолок, с которыми будет соединена перегородка. После разметки переходим к монтажу каркаса.

В спинке любого направляющего профиля имеются отверстия под дюбеля, диаметр которых составляет 8 мм. Длина у всех профилей одна — 3 метра.

Сборка перегородки из гипсокартона

В очередной раз повторяем, что использовать можно только профиль с толщиной металла 0,55-0,6 мм, например, Кнауф. Они хороши не только из-за жесткости, но и потому, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема. Профили других производителей могут быть такой возможности лишены. В стенках ПН уже имеются готовые отверстия диаметром 8 мм для дюбелей.

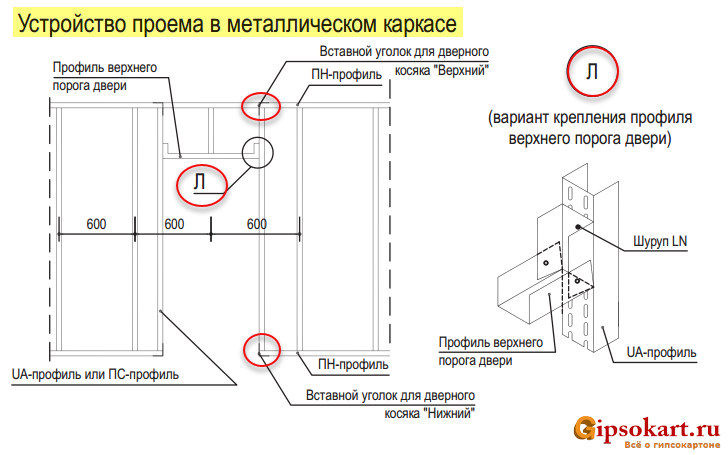

Чтобы надежно сформировать проем, боковые ПС делаются двойными, то есть один ПС вставляется в другой. Разумеется, это делается таким образом, что бы отверстия в стенках этих профилей совпадали по высоте. Вставить ПС друг в друга — задача не из легких, иногда приходится ходить по ним ногами, чтобы они защелкнулись по всей длине.

Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.ПС выставляются в одном направлении — стенкой к углу, с которого начнется обшивка гипсокартоном. Максимальный вес дверного полотна, который может выдержать пара ПС-100 — 40 кг. Стоечные профили устанавливаются строго вертикально.

Их длина должны быть на 1 см меньше высоты потолков. А отверстия во всех профилях должны быть на одной высоте. Профили можно закрепить к направляющим с помощью просекателя или саморезов с прессшайбой (на время). Перед нашивкой ГКЛ все саморезы должны быть выкручены.

Один из стоечных профилей повернут стенкой наружу, а второй стоит к нам полкой. Между ними оставлено расстояние, равное толщине ГКЛ, его мы заложили на этапе крепления ПН. Таким образом, лист ГК с внутренней стороны перегородки будет заводиться, как бы, в ее глубь. В завершении статьи внешний угол полностью готовой перегородки будет показан в разрезе. Не откручиваем кусочки ГКЛ от профилей до тех пор, пока не закрепим ПН во всех нужных точках.

Часто бывают ситуации, когда имеющихся в ПН отверстий не хватает. В этих случаях их следует пробурить самостоятельно, причем можно сделать это в один прием — сквозь профиль в основание. Главное — тщательно следить, что бы границы кусочков ГКЛ четко совпадали с линиями разметки.

После закрепления направляющих по бокам от дверного проема советую проверить их правИлом и убедиться, что они лежат строго на одной линии.

Необходимый

профиль для перегородок из гипсокартона: основные виды

При монтаже каркасов используют профили с оцинковкой, их размеры отличаются. Для ГКЛ листов идеально подойдут следующие показатели:Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции. Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм. Шуруповерт — незаменимая вещь при сборе любых металлических конструкций.

С его помощью легко вгоняют шурупы в металл, уменьшая риск повреждений.

Необходимый

профиль для перегородки из гипсокартона: 3 вида

Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.

  • Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
  • Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
  • Для жесткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.

Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала.

  • Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
  • Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
  • Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Для увеличения прочности каркаса нужно соединить стойки поперечинами. Это отрезки из ПС длиною 80 см, которые сгибаются так, чтобы получился П-образный элемент с длиною спинки 60 см и полками по 10 см: Независимо от того, над возведением какой гипсокартонной конструкции вы работаете, понадобится выполнить каркасное основание. Для раскроя лучше применять не ножницы, а болгарку. Каждый профиль, используемый для строительства перегородки из гипсокартона, обладает своими особенностями. Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева.

Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры. Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки. Вторую сторону поперечного профиля нужно предварительно подготовить. На фото вы видите, какую конструкцию при помощи ножниц по металлу нужно вырезать.

Это не сложно. Сначала делаются разрезы вдоль профиля. Получившейся «ЯЗЫК загибается и именно его прикручивают к ровной стороне вертикальной стойки. Потом бортики обрезаются. Две стойки закрепляются по границе дверного проема.

Эти стойки вставляются внизу и вверху в профили направляющие. Стойки нужно выставить строго по вертикали и прикрепить к направляющим профилям саморезами металл-металл длинной 9 мм или просекателем. (Просекатель — специальный инструмент для скрепления металлических профилей друг с другом).


Дополнительная информация по теме:
  • Как сделать звездное небо на потолке из гипсокартона
  • Круг из гипсокартона на потолке с подсветкой с фото
  • Можно ли ванную комнату отделать не влагостойким гипсокартоном
  • При какой температуре можно шпаклевать стены из гипсокартона
  • С чего начать ремонт из гипсокартона с потолка или стен


Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Профиль для гипсокартона: размеры и виды с назначением

Выбор металлопрофиля для каркаса ГКЛ

Что это такое
Виды
Производители
Как выбрать

Редкий ремонт внутри квартиры обходится без гипсокартона. С его помощью можно воплотить в жизнь разные дизайнерские идеи от межкомнатных перегородок и арок до многоуровневых потолков. Все эти конструкции монтируются на легкий прочный металлический каркас из профилей. Тому, кто в первый раз сталкивается с этой задачей трудно сразу разобраться в многообразии их типов. Расскажем, какие бывают размеры и виды профиля для гипсокартона, для каких целей можно его использовать.

Он представляет собой швеллер, стенки которого отвечают за жесткость и надежность основы, а спинка служит для прикрепления к вертикальной или горизонтальной поверхности. Для его производства применяют холоднокатаные заготовки из алюминия или стали. Первые имеют отличные характеристики, но и цена их выше. Поэтому большей популярностью пользуются стальные.

Instagram @stroim_dom_remont

Обычные профили из черного металла подходят для жилых комнат и коридоров, т.е. тех помещений, где нормальные условия эксплуатации. Оцинкованные имеют антикоррозийные свойства, поэтому используются в комнатах с повышенной влажностью — кухнях, ванных.

Изделия отличаются по внешнему облику, назначению и параметрам. Размеры принято считать в миллиметрах.

Выделяют следующие виды профилей для гипсокартона и их назначение.

Направляющий

Обозначается маркировкой ПН или международной UD и представляет собой основу, которая монтируется по краю будущего сооружения и куда затем крепятся стоечные швеллеры. Применяется при устройстве короба для стен и перегородок. Имеет П-образное сечение и ровные боковые стенки. Размеры направляющего профиля для гипсокартона: глубина 40, ширина 50, 75, 100 (в зависимости от толщины стены), длина 3000.

Потолочный направляющий (ППН)

Нужен для монтирования подвесных каркасов: его прикручивают по краю конструкции, а затем вставляют в него потолочные модели. Кроме этого он может применяться в качестве стоечного для монтажа каркаса при отделке поверхности гипсокартоном, стеновыми панелями. Габариты: глубина 27, ширина 28, длина 3000.

Потолочный (ПП)

Подходит для устройства одно- и многоуровневых подвесных потолков. Отличается от ППН тем, что монтируется к потолку специальными деталями. Его также можно брать для облицовки стен с помощью ГКЛ. Чтобы максимально экономить съедаемую потолком высоту комнаты, глубину его принято делать небольшой — 27. Остальные параметры — ширина 60, длина 3000.

Стоечный (ПС или CD)

Является основной деталью при возведении межкомнатных стен и перегородок. Имеет С-образное сечение. Вставляется в каркас, созданный из направляющих моделей, поэтому его боковые стенки (полочки) немного загнуты внутрь. В спинках этого типа есть отверстия под технические коммуникации. Параметры: глубина 50, ширина варьируется — 50, 75, 100, длина 3000.

Пример крепления стоечной модели. Размеры и виды перегородочного профиля для гипсокартона зависят от конфигурации сооружения: стенки, фальш-камины, ниши и полки.

Вспомогательные

  • Маячковый (ПМ) — с его помощью можно направлять правило во время оштукатуривания.
  • Угловой (ПУ) используется для укрепления торцевых граней ГКЛ на углах. На его поверхности есть отверстия для свободного проникновения отделочного раствора в основу.

Другие виды

Другие разновидности, применяемые в отдельных случаях: арочный и усиленный. Арочный или гибкий нужен для дверных проемов и закругленных потолочных конструкций. Размеры: ширина 60, длина 3000. Однако цена его довольно высока. Поэтому в целях экономии бывалые мастера используют потолочные модели (ПП). Ножницами по металлу надрезают боковые стороны и сгибают их под нужный контур.

Усиленный (UA) применяется в качестве стоечного при обустройстве дверного проема в перегородках. Поскольку этот участок принимает на себя вес дверного полотна, его усиливают до 2 мм (у Кнауфа) и 1,5 мм у других компаний. Остальные размеры: глубина 40, ширина 50, 75, 100, длина 3000, 4000, 6000.

Выбор толщины

Это основной показатель надежности будущего сооружения. Чем толще изделие, тем больше возможностей его применения. У разных производителей этот показатель отличается — от 0,35 до 0,6 мм.Межкомнатные стены, перегородки советуют возводить с помощью швеллеров толщиной 0,6 мм. Если выбирать более тонкие виды, то при монтаже листов ГКЛ саморезы могут прокручиваться, а сама конструкция прогибаться, что снизит ее прочность. Кроме того, на будущую стену наверняка будут навешиваться полки и шкафчики. Надежность их крепления на стене с тонким профилем будет под большим вопросом.

Instagram @sevstroykompleks

Межкомнатные перегородки — основная сфера применения профилей. Для этих целей выбирают модели с максимальной толщиной — 0,6 мм.

Самая известная профильная компания — завод KNAUF. Вся выпускаемая продукция одинаковой толщины — 0,6 мм. Кроме того она отличается точными размерами, качественным сырьем. На каждом изделии нанесено название и технические параметры. Однако стоимость их довольно высока. Достойным конкурентом выступает Gyproc. Все производимые ими швеллеры перфорированные, поэтому даже при толщине 0,5 мм они прочнее, чем гладкокатаные с их 0,6 мм. Однако по отзывам мастеров не всем удобно работать с рифлеными из-за сложностей заведения стоечных в направляющие. В среднем ценовом сегменте работает российская компания «Металлист», выпускающая оцинкованные модели. Существуют и другие производители. Качество их продукции может отличаться по составу сырья, конфигурации изделий. В некоторых добавлены дополнительные бороздки для усиления жесткости, отверстия для крепления.

Instagram @vkrovlya

Перед покупкой нужно проверить качество изделий: соответствие указанным размерам, ровность по всей длине, отсутствие повреждений оцинкованной поверхности.

Чтобы правильно посчитать количество профилей, можно нарисовать план конструкции, обозначить виды и габариты моделей.В некоторых строительных магазинах можно встретить окрашенные изделия. Консультанты говорят, что краска служит дополнительной защитой материала. Но это не так. Чаще всего под краской скрывается заводской брак. Поэтому покупать такой продукт крайне рискованно.

Instagram @molodtsom.rf

Лучше всего приобретать продукцию одного завода-производителя, чтобы не попасть в ситуацию, когда стоечные и направляющие швеллеры не совпадают между собой и не могут состыковаться.

Какой профиль нужен для перегородки из гипсокартона? Выбирая между гладкими и рифлеными разновидностями, нужно иметь в виду, что для монтажа перегородочных сооружений рифленые типы не подходят. Любое здание может дать усадку. А швеллеры с неровной поверхностью фиксируются жестко. В результате на листах гипсокартона могут возникать трещины.

В строительных магазинах стандартная длина этих изделий — 3000 мм. Однако производители выпускают модели разной длины — от 2500 до 6000 мм. Поэтому в случае необходимости можно заказать у компании-продавца нестандартный размер. Обратите внимание на профиль эконом. Он отличается от стандартных изделий уменьшенными габаритами, толщиной, более низкой ценой. Сфера его применения — декоративные ниши и выступы. Монтировать с его помощью перегородки или потолки опытные мастера не советуют.

Материал подготовила

Татьяна Молчанова

разделов жесткого диска на основе UEFI/GPT | Microsoft Learn

  • Статья

Создавайте настраиваемые макеты разделов для жестких дисков (HDD), твердотельных накопителей (SSD) и других дисков при развертывании Windows на устройствах на базе унифицированного расширяемого интерфейса микропрограмм (UEFI).

Примечание

Если вы используете пользовательскую структуру разделов, обновите сценарий быстрого восстановления, чтобы инструменты восстановления могли при необходимости воссоздать пользовательскую структуру разделов.

Требования к разделу

При развертывании Windows на устройстве на основе UEFI необходимо отформатировать жесткий диск, содержащий раздел Windows, с помощью файловой системы таблицы разделов GUID (GPT). Дополнительные диски могут использовать формат файла GPT или основной загрузочной записи (MBR).

Диск GPT может иметь до 128 разделов.

Каждый раздел может иметь не более 18 эксабайт (~18,8 миллиона терабайт) пространства.

Системный раздел

Устройство должно содержать системный раздел. На дисках GPT это называется системным разделом EFI или ESP. Этот раздел обычно хранится на основном жестком диске. Устройство загружается в этот раздел.

Минимальный размер этого раздела составляет 100 МБ, и он должен быть отформатирован с использованием формата файла FAT32.

Этот раздел управляется операционной системой и не должен содержать никаких других файлов, включая инструменты Windows RE.

Примечание

Для дисков Advanced Format 4K Native (4 КБ на сектор) минимальный размер составляет 260 МБ из-за ограничений формата файлов FAT32. Минимальный размер раздела дисков FAT32 рассчитывается как размер сектора (4 КБ) x 65527 = 256 МБ.

На диски Advanced Format 512e это ограничение не распространяется, поскольку размер их эмулируемого сектора составляет 512 байт. 512 байт x 65527 = 32 МБ, что меньше минимального размера 100 МБ для этого раздела.

Зарезервированный раздел Microsoft (MSR)

Размер MSR составляет 16 МБ.

Добавьте MSR к каждому диску GPT, чтобы упростить управление разделами. MSR — это зарезервированный раздел, который не получает идентификатор раздела. Он не может хранить пользовательские данные.

Другие служебные разделы

Любые другие служебные разделы, не управляемые Windows, должны располагаться перед разделами Windows, данных и образа восстановления. Это позволяет конечным пользователям выполнять такие действия, как изменение размера раздела Windows, не затрагивая системные утилиты.

Защитите конечных пользователей от случайного изменения служебных разделов, идентифицируя их с помощью атрибута GPT. Это предотвращает появление этих разделов в проводнике.

Установка разделов в качестве служебных
  • При развертывании Windows с помощью DiskPart используйте команду attribute volume set GPT_ATTRIBUTE_PLATFORM_REQUIRED после создания раздела, чтобы идентифицировать раздел как служебный. Дополнительные сведения см. в разделе MSDN: структура PARTITION_INFORMATION_GPT.
Чтобы убедиться, что системный и служебный разделы существуют
  1. Щелкните Пуск , щелкните правой кнопкой мыши Этот компьютер , а затем щелкните Управление . Откроется окно Управление компьютером .
  2. Нажмите Управление дисками . Появится список доступных дисков и разделов.
  3. В списке дисков и разделов убедитесь, что системный и служебный разделы присутствуют и им не назначена буква диска.

Раздел Windows

  • В разделе должно быть не менее 20 гигабайт (ГБ) дискового пространства для 64-разрядных версий или 16 ГБ для 32-разрядных версий.
  • Раздел Windows должен быть отформатирован с использованием формата файла NTFS.
  • В разделе Windows должно быть 16 ГБ свободного места после того, как пользователь завершит процедуру запуска при первом включении (OOBE) и завершит автоматическое обслуживание.

Раздел средств восстановления

Размер этого раздела должен быть не менее 300 МБ.

Для инструментов среды восстановления Windows (Windows RE) требуется дополнительное свободное пространство:

  • Требуется не менее 52 МБ, но рекомендуется 250 МБ для размещения будущих обновлений, особенно с пользовательскими макетами разделов.

Для инструментов среды восстановления Windows (Windows RE) требуется дополнительное свободное пространство:

  • Требуется не менее 100 МБ, но рекомендуется 250 МБ для размещения будущих обновлений, особенно с пользовательскими макетами разделов.

При подсчете свободного места обратите внимание:

  • Образ восстановления, winre.wim, обычно занимает от 250 до 300 МБ, в зависимости от того, какие драйверы, языки и настройки вы добавляете.
  • Сама файловая система может занимать дополнительное место. Например, NTFS может зарезервировать 5-15 МБ или более на разделе размером 750 МБ.

Этот раздел должен использовать идентификатор типа: DE94BBA4-06D1-4D40-A16A-BFD50179D6AC .

Средства восстановления должны находиться в отдельном разделе, отличном от раздела Windows, для поддержки автоматического перехода на другой ресурс и поддержки загрузки разделов, зашифрованных с помощью шифрования диска Windows BitLocker.

Мы рекомендуем размещать этот раздел сразу после раздела Windows. Это позволяет Windows изменить и воссоздать раздел позже, если для будущих обновлений потребуется образ восстановления большего размера.

Разделы данных

Рекомендуемые схемы разделов не включают разделы данных. Однако если требуются разделы данных, их следует разместить после раздела Windows RE. Это позволяет будущим обновлениям Windows RE увеличивать раздел Windows RE за счет сжатия раздела Windows.

Этот макет затрудняет для конечных пользователей удаление раздела данных и объединение пространства с разделом Windows. Для этого раздел Windows RE необходимо переместить в конец неиспользуемого пространства, освобожденного от раздела данных, чтобы можно было расширить раздел Windows.

В операционных системах Windows нет функций или утилит, облегчающих этот процесс. Однако производители могут разработать и предоставить такую ​​утилиту, если ПК поставляются с разделами данных.

Схема раздела

Схема раздела по умолчанию для ПК с UEFI: системный раздел, MSR, раздел Windows и раздел средств восстановления.

Этот макет позволяет использовать шифрование диска Windows BitLocker как в Windows, так и в среде восстановления Windows.

Примеры файлов: настройка разделов диска с помощью сценариев Windows PE и DiskPart

Для развертывания на основе образа загрузите ПК в Windows PE, а затем используйте Инструмент DiskPart для создания структур разделов на целевых компьютерах.

Примечание

В этих примерах DiskPart разделам назначаются буквы: System=S, Windows=W и Recovery=R. Раздел MSR не получает букву диска.

Измените букву диска Windows на букву ближе к концу алфавита, например W, чтобы избежать конфликтов букв дисков. Не используйте X, так как эта буква диска зарезервирована для среды предустановки Windows. После перезагрузки устройства разделу Windows присваивается буква C, а остальным разделам буквы дисков не присваиваются.

При перезагрузке Windows PE переназначает буквы диска в алфавитном порядке, начиная с буквы C, независимо от конфигурации в программе установки Windows. Эта конфигурация может меняться в зависимости от наличия различных дисков, например USB-накопителей.

Следующие шаги описывают, как разбить ваши жесткие диски на разделы и подготовиться к применению образов. Вы можете использовать код в следующих разделах, чтобы выполнить эти шаги.

Разделение жестких дисков и подготовка к применению образов

  1. Скопируйте и сохраните файл CreatePartitions-UEFI.txt на флэш-накопитель USB.

  2. Используйте Windows PE для загрузки целевого ПК.

  3. Очистите и разделите диск. В этом примере F — это буква USB-накопителя.

 DiskPart /s F:\CreatePartitions-UEFI.txt

  1. Если вы используете пользовательскую структуру разделов, обновите сценарий быстрого восстановления, чтобы инструменты восстановления могли при необходимости воссоздать пользовательскую структуру разделов.

Важно

Во избежание проблем с загрузкой при восстановлении на «голое железо» из-за размера раздела производители должны разрешить сценарию автоматического создания функции восстановления на «голое железо» создавать раздел, используемый для восстановления WIM. Если производитель хочет использовать пользовательский сценарий DISKPART для создания разделов, рекомендуемый минимальный размер раздела составляет 990 МБ с минимум 250 МБ свободного места.

Следующие шаги

Используйте сценарий развертывания, чтобы применить образы Windows к вновь созданным разделам. Дополнительные сведения см. в разделе Захват и применение разделов Windows, системы и восстановления.

Примеры сценариев

Настройка разделов жесткого диска на основе BIOS/MBR

Шифрование диска BitLocker

WinPE: установка на жесткий диск (с плоской загрузкой или без оперативной памяти)

Часто задаваемые вопросы по Windows и GPT

Жесткие диски и Перегородки | Microsoft Learn

  • Статья

Изучите методы развертывания Windows на разных дисках, включая жесткие диски, твердотельные накопители (SSD) или виртуальные жесткие диски (VHD), а также с различными макетами разделов, в том числе с разделами данных и служебных программ.

Типы дисков

Windows можно установить на жесткий диск, например на жесткий диск или твердотельный накопитель. Для дополнительной безопасности вы можете использовать жесткие диски, предварительно зашифрованные на заводе. Один компьютер может содержать несколько дисков.

Твердотельные накопители

Твердотельный накопитель (SSD) — это жесткий диск, который использует твердотельную память для хранения постоянных данных. На твердотельном накопителе должно быть не менее 16 гигабайт (ГБ) свободного места для установки Windows. Дополнительные сведения о дисковом пространстве и оперативной памяти см. в разделе Компактная ОС, единый источник и оптимизация образов.

Примечание

Больше нет необходимости запускать тесты оценки системы Windows (WinSAT) на SSD-накопителях. Windows теперь обнаруживает SSD-накопители и соответствующим образом настраивается.

Диски расширенного формата

Вы можете использовать некоторые диски расширенного формата, чтобы получить дополнительное место на диске.

Диски с эмуляцией Advanced Format 512 (512e) поддерживаются на компьютерах с BIOS или UEFI.

Диски Advanced Format 4K Native (4Kn) поддерживаются только на компьютерах на базе UEFI.

Предупреждение

Для дисков Advanced Format 4K Native (4 КБ на сектор) минимальный размер раздела составляет 260 МБ из-за ограничений формата файла FAT32. Минимальный размер раздела дисков FAT32 рассчитывается как размер сектора (4 КБ) x 65527 = 256 МБ. Дополнительные сведения см. в разделе Настройка разделов жесткого диска на основе UEFI/GPT.

Жесткие диски с заводским шифрованием

Чтобы защитить среду развертывания, вы можете использовать жесткий диск с заводским шифрованием для предотвращения несанкционированного доступа перед установкой Windows или любого другого программного обеспечения. Дополнительные сведения см. в разделе Диски с заводским шифрованием.

Несколько жестких дисков

Если вы устанавливаете Windows на устройство с несколькими жесткими дисками, вы можете использовать путь расположения диска, чтобы убедиться, что ваши образы применены к нужным дискам.

Для этого запустите diskpart , а затем SELECT DISK=<путь к расположению диска> , чтобы выбрать каждый диск. Например: SELECT DISK=PCIROOT(0)#PCI(0100)#ATA(C00T00L00)

Примечание

Системный диск может не отображаться как диск 0 в средстве DiskPart. При перезагрузке система может присвоить дискам разные номера. Разные компьютеры с одинаковой конфигурацией дисков могут иметь разные номера дисков.

Дополнительные сведения см. в разделах Настройка нескольких жестких дисков и Формат пути к расположению жесткого диска.

Разделы

Вы можете разделить жесткий диск на несколько разделов. Вы можете создать отдельные разделы системы, восстановления, Windows или данных.

Чтобы повысить безопасность раздела Windows или раздела данных, вы можете использовать BitLocker для шифрования раздела. Дополнительные сведения см. в разделе Шифрование диска BitLocker.

Типы разделов должны соответствовать прошивке компьютера. Вы можете установить Windows на жесткие диски, основанные на любом из следующих типов встроенного ПО:

  • Базовая система ввода/вывода (BIOS) . Использует структуру разделов основной загрузочной записи (MBR).
  • Расширяемый интерфейс встроенного ПО (EFI) (класс 1) : использует структуру разделов таблицы разделов GUID (GPT).
  • Унифицированный расширяемый интерфейс встроенного ПО (UEFI), класс 2 : использует структуру разделов GPT. Также включает модуль поддержки совместимости (CSM), который позволяет использовать функции BIOS, включая структуру разделов MBR. Этот модуль может быть включен или отключен в прошивке.
  • Унифицированный расширяемый интерфейс встроенного ПО (UEFI), класс 3 : использует структуру разделов GPT.

Чтобы определить тип вашей системы, обратитесь к производителю оборудования.

Системный и служебный разделы

Системный раздел — это раздел, содержащий аппаратно-зависимые файлы, необходимые для загрузки Windows.

По умолчанию во время установки Windows Windows сохраняет эти аппаратно-зависимые файлы в отдельном разделе. Это позволяет компьютеру использовать следующее:

  • Инструменты безопасности . Для некоторых инструментов безопасности, таких как BitLocker, требуется отдельный системный раздел.
  • Средства восстановления . Для некоторых средств восстановления, таких как среда восстановления Windows (Windows RE), требуется отдельный системный раздел.
  • Несколько операционных систем . Если на компьютере установлено несколько операционных систем, например Windows 11 и Windows 10, на компьютере отображается список операционных систем. Затем пользователь может выбрать, какую операционную систему загружать. Когда системные загрузочные файлы находятся в отдельном разделе, проще удалить раздел Windows или заменить раздел новой копией Windows.

Добавляйте системные служебные разделы перед разделом Windows, поскольку в случае необходимости полного восстановления системы такой порядок разделов помогает предотвратить перезапись системного и служебного разделов средствами восстановления.

Сведения о настройке системных разделов при применении образов см. в разделе Захват и применение разделов Windows, системы и восстановления.

Зарезервированный раздел Microsoft (MSR)

MSR используется в системах UEFI/GPT для поддержки программных компонентов, которые ранее использовали скрытые сектора.

  • Дополнительные сведения о настройке разделов MSR см. в разделе Настройка разделов жесткого диска на основе UEFI/GPT.
  • Дополнительные сведения о разделах MSR см. в разделе часто задаваемых вопросов по Windows и GPT
  • .

Разделы восстановления

Добавьте отдельный раздел для среды восстановления Windows (Windows RE) в конец жесткого диска сразу после раздела Windows. При таком порядке разделов, если будущие обновления потребуют добавления или замены раздела инструментов Windows RE, Windows сможет автоматически управлять размером раздела.

Для систем на основе BIOS/MBR по-прежнему возможно объединить раздел инструментов Windows RE с системным разделом. Чтобы сэкономить место на диске, рассмотрите возможность создания логических разделов, чтобы обойти ограничение в четыре раздела. Дополнительные сведения см. в разделе Настройка более четырех разделов на жестком диске с BIOS/MBR.

Разделы данных

Вы можете включить отдельный раздел данных, чтобы облегчить обслуживание в ситуациях, когда либо основная операционная система может быть заменена, либо когда на одном устройстве установлено несколько операционных систем, например Windows 10 и Windows 7. Когда устройство имеет несколько жестких дисков, раздел данных может храниться на другом диске.

Предупреждение

Для типичных конфигураций с одним диском лучше не использовать отдельный раздел данных. Есть две основные причины:

  • Раздел может не защищать автоматически данные, которые хранятся вне папок профиля пользователя. Например, гостевой пользователь может иметь доступ к файлам в незащищенном разделе данных.
  • Если вы измените расположение папок профиля пользователя по умолчанию на любой том, кроме системного, вы не сможете обслуживать свой образ, и компьютер не сможет применить обновления или исправления к установке.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
