Калькулятор монолитной плиты фундамента KALK.PRO

Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки!

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!



Расчет плитного фундамента

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.



Инструкция

• Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.
• Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
• Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
• Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
• Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».



Результат расчета

• Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
• Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
• Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
• Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
• Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!



Монолитный фундамент своими руками

Главная проблема плитного фундамента – это высокая стоимость материалов, но его возведение обходится значительно меньшими силами. В стандартных условиях с данной работой могут легко справиться две пары умелых рук без привлечения специальной техники.

Перед закладкой основания вы должны получить необходимые экспертные заключения на счет геологических и гидрологических особенностей участка. От этих данных напрямую зависит, как характеристики самого фундамента, так и объем песчано-гравийной подушки, виды геотекстиля, расчет гидроизоляции и дренажной системы. Как уже упоминалось, всю эту информацию можно получить в специализированных организациях или же самостоятельно ознакомиться в справочниках, СНИПах и рассчитать коэффициенты вручную.



Плитный фундамент – Плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций. Если же вам интересно самостоятельно провести анализ почвы, рекомендуем вам ознакомиться с нашей статьей – классификация грунтов.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Калькулятор фундамента – монолитная плита, позволяет изготовить качественное основание, так как алгоритм обладает высокой точностью расчетов.



Устройство монолитного фундамента



Этапы работ

Закладка основания начинается с земляных работ. В большинстве случаев достаточно выкопать 40-60 см в глубину и разровнять получившуюся поверхность. На дне котлована создается песчаная или песчано-гравийная подушка, которая должна состоять из отдельных слоев песка и гравия, причем первым, в любом случае должен быть песок. Между слоями рекомендуется укладывать геотекстильную ткань, чтобы избежать перемешивания слоев. Затем все тщательно трамбуется вручную или с помощью вибрационной плиты.

Для придания формы будущего фундамента и во избежания вытекания бетона за его пределы, по периметру котлована создается каркас (опалубка) из подручных материалов, деревянных досок, пенополистерола или ОСБ-плит. Чтобы недопустить деформацию конструкции и возникновения больших зазоров между элементами их стягивают болтами, шпильками и/или подпираются балками. Также нужно отметить, что верхний край опалубки должен быть чуть выше предполагаемой высоты фундамента, обычно берут запас в 2-3 см.

При закладке дома в низменности, пойме или рядом с водоемами, обязательно наличие хорошей гидроизоляции. Она должна закрывать фундамент со всех сторон и быть чуть выше опалубки. В качестве горизонтальной гидроизоляции (которая будет укладываться на дно котлована), использую геотекстиль или полиэтиленовую пленку, вертикальные поверхности обрабатывают битумной мастикой или жидкой резиной. В зависимости от климатической зоны, дополнительно может применяться утеплитель, чаще всего экструдированный пенополистирол.

Предпоследний этап создания фундамента предполагает установку армирующей сетки. Для большинства одно- и двухэтажных домов подойдет 14-16 мм пруты в два слоя, с размером ячейки около 20-30 см на сторону. Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя и соответственно увеличивается при больших величинах. Многие специалисты советуют использовать витую арматуру или проволоку для фиксации, взамен сварки. Стянутые элементы являются более подвижными и уберегут основание от неравномерной нагрузки. Более подробно об армировании монолитного фундамента можно ознакомиться в СНиП 52-01-2003 (СП 63.13330.2010).

Финальной стадией строительства фундамента является заливка бетона. Рекомендуется использовать бетонный раствор марки не ниже M-200 (В15) для жилых домов, так как применение смеси меньшей прочности чревато преждевременными деформациями и разрушением всей конструкции. Наиболее оптимальным при частном строительстве считается раствор М300 (B22,5). Если вы собираетесь изготавливать бетонную смесь своими руками, то вам будет полезна следующая таблица:

Марка бетона	Марки портландцемента
	400	500
	Пропорции по массе, Цемент : Песок : Щебень
100	1 : 4,6 : 7,0	1 : 5,8 : 8,1
150	1 : 3,5 : 5,7	1 : 4,5 : 6,6
200	1 : 2,8 : 4,8	1 : 3,5 : 5,6
250	1 : 2,1 : 3,9	1 : 2,6 : 4,5
300	1 : 1,9 : 3,7	1 : 2,4 : 4,3
400	1 : 1,2 : 2,7	1 : 1,6 : 3,2
450	1 : 1,1 : 2,5	1 : 1,4 : 2,9



Расчет толщины фундаментной плиты

Следующей важной задачей при строительстве является – расчет толщины плитного фундамента. Нет четких формул, как можно рассчитать данную величину, однако существуют справочные данные, в которых указаны ориентировочные значения, которые проверены многолетней практикой.

• 100-150 мм. Легкие постройки, хозяйственные и садовые сооружения, бани, гаражи.
• 150-250 мм. Каркасные дома, а также одноэтажные постройки из дерева и пористых материалов (газобетон, пенобетон, газосиликат).
• 250-350 мм. Двухэтажные дома из дерева и пористых материалов, а также одноэтажные сооружения из кирпича или бетона.
• 350-500 мм. Двух- или трехэтажные постройки из тяжелых материалов.

Данное правило применимо при использовании качественного бетона марки М300. Дальнейшее увеличение толщины фундамента экономически нецелесообразно, для сложных грунтов, рекомендуется использовать другие варианты, например свайные или столбчатые основания.

Смесь равномерно распределяют от углов к центру. Для утрамбовки используются специальные вибрационные машины, они позволяют удалить воздух и увеличить показатель текучести бетона. При отсутствии данного оборудования, постарайтесь залить фундамент равномерными горизонтальными слоями без разрывов.

Для того чтобы основание приобрело свою максимальную прочность, согласно строительным нормам, его необходимо выдерживать не менее месяца при влажности в 90-100% и температуре более +5 °C. Для этого плиту (в том числе опалубку) покрывают брезентом, а стыки проклеивают скотчем. Это позволяет защитить бетон от попадания прямых солнечных лучей и неблагоприятных метеоусловий – ветра, дождя, града.

Если ожидаются продолжительные высокие температуры, то примерно раз в сутки основание необходимо поливать водой, причем делать это нужно с помощью крупного садового пульверизатора и ни в коем случае не струей, так как может повредиться поверхность. Наоборот, при продолжительной холодной погоде, необходимо перекрыть весь фундамент с опалубкой слоем утеплителя.

Во избежание появления вертикальных швов и в дальнейшем трещин, плиту необходимо залить в течение одного дня. Для этого необходимо заранее договориться с поставщиком, так потребуются большие объемы за короткий срок.



Расчет фундаментной плиты – Пример расчета

Для большей наглядности, мы приведем пример расчета фундаментной плиты размером 10 на 10 метров для частного одноэтажного дома из пенобетона. Предположительная толщина плиты – 30 см. Примем за условие, что будет использоваться арматура диаметром 14 мм, с размером сетки в 20 см и укладываться она будет в два слоя. Выбираем бетонную смесь марки М-250 (соответствует классу прочности B20). Доска для опалубки имеют длину 6 м, ширину 150 мм, толщину 25 мм.

Решение:

1. Площадь фундамента: 10 м × 10 м = 100 м²
2. Объем фундамента: 100 м² × 0,3 м = 30 м³
3. Расчет бетона:

• Объем бетона равен объему фундамента за исключением арматуры, но из-за того что ее процент в общей кубатуре настолько ничтожен, эти значения приравниваются.
• Объем бетона равен 30 м³.

Расчет арматуры на плиту:

• Количество на 1 направление при шаге 20 см: 10 м / 0,2 м = 50 штук. Так как у нас 2 направления в 2 слоя, то 50 × 4 = 200 штук.
• Общая длина: 200 × 10 м = 2000 м. На всякий случай, введем поправочный коэффициент запаса 2%, тогда общая длина будет равна 2040 м.
• Масса 1 метра арматуры 14 диаметра равняется 1,21 килограмма. Таким образом, масса всего армокаркаса будет равна: 2040 м × 1,21 кг = 2468,4 кг.

Расчет опалубки:

• Длина одной доски 6 м, ширина 0,15 м, толщина 0,025 м. Для того чтобы рассчитать количество досок, узнаем площадь стороны фундамента: 10 м × 0,3 м = 3 м², тогда общая площадь опалубки 3 м² × 4 = 12 м².
• Площадь одной доски 6 м × 0,15 м = 0,9 м², необходимое количество узнаем исходя из общей площади опалубки 12 м² / 0,9 м² = 13,3 = 14 досок.
• Объем пиломатериалов для опалубки: 14 × (0,025 м × 0,9 м²) = 0,315 м³.

Расчет пиломатериалов для подпорки опалубки (используем те же доски 6000х150х25):

• Шаг между стойками будет 0,5 м.
• Подпорочную конструкцию выполним в виде египетского треугольника со сторонами 3 : 4 : 5, тогда при высоте 0,3 м, нижняя сторона будет 0,4 м, а верхняя – 0,5 м.
• Объем стойки равен 0,3 м × 0,15 м × 0,025 м = 0,0011 м³, объем нижней подпорки 0,4 м × 0,15 м × 0,025 м = 0,0015 м³, объем верхней подпорки 0,5 м × 0,15 м × 0,025 м = 0,0019 м³.
• Объем пиломатериалов для одной подпорочной конструкции 0,0045 м³.
• Длина стороны фундамента 10 м, при шаге в 0,5 м, получим 10 м / 0,5 м = 20 подпорок на одну сторону, а для всего фундамента 20 × 4 = 80 штук.
• Объем пиломатериалов для всех подпорочных конструкций 0,0045 м³ × 80 = 0,36 м³ или 0,36 м³ / 0,0225 м³ = 16 досок.

Используйте наш онлайн-калькулятор расчета фундаментной плиты и вы получите надежные точные значения, которые можно применять при строительстве дома.

Страница не найдена — ГидФундамент

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4.1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5. 1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1.1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Содержание статьи1 Фундамент забора с кирпичными столбами2 Геология участка3 Промерзание грунта4 Материал фундамента4.1 Бетонирование с армированием4.2 Бутовый бетон5 Виды фундаментов […]

Содержание статьи1 Виды конструкций откатных ворот1.1 Консольные1.2 Подвесные1.3 Рельсовые2 Фундамент под откатные ворота2.1 Общие моменты технологии возведения фундамента2.2 Типы фундамента […]

Содержание статьи1 Когда армирование кладки не нужно2 Исторический опыт3 Общее понимание армирования кладки4 Назначение армирования кладки5 Виды армирования6 Сетка металлическая […]

Содержание статьи1 Структура композитной арматуры2 Типоразмеры и параметры3 Сферы применения4 Ребристые и гладкие стержни5 Преимущества композитной арматуры6 Рекомендации по выбору […]

Содержание статьи1 Обзор опалубочных систем и применяемых материалов2 Самостоятельное изготовление опалубки перекрытий – принципы и условия3 Монтаж опалубки монолитного перекрытия3.1 […]

Расчет фундаментной плиты

Расчет фундаментной плиты

Укажите необходимые размеры в миллиметрах

Y — длина фундаментной плиты
X — ширина плиты
B — полная высота фундаментной плиты

Z — длина ячейки
W — ширина ячейки
D — диаметр арматуры
R — количество горизонтальных рядов арматуры
Если расчет арматуры вам не требуется, то оставьте это поле пустым.

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.

M — сколько требуется мешков цемента на 1 кубический метр бетона
K — вес одного мешка цемента в килограммах

T — толщина доски для опалубки
H — ширина доски
L — длина доски

Укажите стоимость материалов в вашем регионе.

Не забудьте пересчитать цены на сыпучие материалы в стоимость по весу, а не по объему.
Одним из видов мелкозаглубленного фундамента является монолитная фундаментная плита.
Обычно такой фундамент представляет собой монолитную бетонную плиту, которая расположена под всей площадью дома.
Для восприятия без деформаций нагрузок в плитном фундаменте обязательно применяется пространственное армирование по всему объему.
Их устройство требует большего расхода бетона и арматуры по сравнению с традиционными видами фундаментов и поэтому несколько дороже.

Что поможет рассчитать данная программа?

Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона — цемент, песок, щебень.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.

Онлайн калькулятор фундамента монолитная плита

Скачать, сохранить результат

Выберите способ сохранения

Информация

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам.

Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Преимущества онлайн калькулятора для плитного фундамента

• Выполняет расчёт фундаментной плиты с учётом всех технических, а также эксплуатационных характеристик бетона, опалубки и арматурного каркаса.
• Экономит силы и время при разработке успешной стратегии строительных работ, а также составлении сметы обустройства плитного фундамента.
• Опции 2D и 3D визуализации позволяют в режиме реального времени наглядно оценить адекватность расчётных операций, а при необходимости внести в проект соответствующие поправки.

Расчёт арматуры на монолитную плиту

• Определение минимального диаметра элементов арматурной сетки, который обязан соответствовать правилам СНиП.
• Расчёт минимально допустимого сечения вертикальных стержней арматурного каркаса.
• Конкретизация среднего размера ячеек арматурной сетки, а также определение величины нахлёста.
• Расчёт количества рядов, диаметра хомутов, а также определение общего веса арматурного каркаса с учётом нахлёста.

Дополнительные функции онлайн калькулятора

• Расчёт количества, длины и толщины досок опалубки с учётом требований ГОСТ Р. 52086-2003.
• Определение метрических характеристик плиты, её подошвы и боковых граней для расчёта количества утеплителя.
• Расчёт долей песка, цемента и щебня в бетоне ручного производства, который потребуется для формирования плитного фундамента.

Максимально упростите процесс расчётно-измерительных операций уже сегодня. Бесплатно воспользуйтесь онлайн калькулятором плитного фундамента прямо сейчас!

поделиться и оценить

Смотрите также:

Добавить комментарий

Как рассчитать арматуру на монолитную плиту

Информация по назначению калькулятора.

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов.

• Периметр плиты — Длина всех сторон фундамента
• Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Необходимый расчёт арматуры на монолитную плиту.

Как рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Как рассчитать арматуру на монолитную плиту.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Как рассчитать количество арматуры для монолитной плиты.

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Как рассчитать арматуру для монолитной плиты.

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

• Объем бетона для заливки плиты.
• Необходимое количество материалов для приготовления бетона.
• Количество доски, необходимое для устройства опалубки.
• Ориентировочную стоимость всех стройматериалов.
• Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

• недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).



Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Расчет фундаментной плиты, расчет плитного фундамента

Расчет плитного фундамента, расчет монолитной плиты

Калькулятор плиты фундамента

Простой онлайн калькулятор расчета железобетонной плиты фундамента рассчитает точное количество стройматериалов для армированного монолитного фундамента. Начните расчет сейчас!

Устройство фундаментной плиты, железобетонная плита фундамента

Преимущество железобетонного плитного фундамента в возможности возводить его на любом грунте, особенно оправданно применения на движущихся грунтах и грунтах со слабыми несущими характеристиками, сильнопучинистых глиняных грунтах. Еще один плюс в дополнение к этому, материал строений можно выбрать любой, но чаще строят загородные дома и коттеджи имеющие в плане большую площадь или из тяжелых материалов, таких как кирпич или камень. Приятно то, что можно не ограничивать себя в размерах строения. А так же плита хорошо тепло изолируется и может являться черновым полом первого этажа.
Для армирования плиты выбирается арматура по ГОСТ 5781-32, диаметром 12 мм – 16 мм, класс бетона В30. Как рекомендуют профессионалы, для гидроизоляции лучше использовать мастику битумную горячего применения марка БН3 или более простой вариант — это толстая полиэтиленовая пленка.

Стоимость плиты фундамента

Единственным недостатком монолитной плиты является его высокая стоимость. При расчете плиты фундамента, очевидно, что устройство плитного фундамента связано с большими затратами прежде всего на бетон и арматуру, а также земляными работами. Кроме всего этого, при сложном ландшафте участка, если присутствует видимый перепад высот, потребуются дополнительные земляные работы по выравниванию участка, т.е. возвышенности срезают, низменности засыпают. Это все приводит к ощутимому удорожанию стоимости железобетонной фундаментной плиты. Все это вы можете проверить, произведя расчет стоимости фундамента плиты.

Онлайн-калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

ИНФОРМАЦИЯ ПО НАЗНАЧЕНИЮ КАЛЬКУЛЯТОРА

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.



Плитный фундамент – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.



Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.



Главным преимуществом плитных фундаментов является  простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.



Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.



Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.





ОБЩИЕ СВЕДЕНИЯ ПО РЕЗУЛЬТАТАМ РАСЧЕТОВ



Периметр плиты

•  Длина всех сторон фундамента



Площадь подошвы плиты

•  Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.



Площадь боковой поверхности

•  Равняется площади утеплителя всех боковых сторон.



Объем бетона

•  Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.



Вес бетона

•  Указан примерный вес бетона по средней плотности.



Нагрузка на почву от фундамента

•  Распределенная нагрузка на всю площадь опоры.



Минимальный диаметр стержней арматурной сетки

•  Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.



Минимальный диаметр вертикальных стержней арматуры

•  Минимальный диаметр вертикальных стержней арматуры по СНиП.



Размер ячейки сетки

•  Средний размер ячеек сетки арматурного каркаса.



Величина нахлеста арматуры

•  При креплении отрезков стержней внахлест.



Общая длина арматуры

•  Длина всей арматуры для вязки каркаса с учетом нахлеста.



Общий вес арматуры

•  Вес арматурного каркаса.



Толщина доски опалубки

•  Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.



Кол-во досок для опалубки

•  Количество материала для опалубки заданного размера.



Калькулятор арматуры

Калькулятор арматуры помогает узнать, сколько арматуры вам нужно для создания арматуры в бетонной плите и сколько это будет вам стоить. Кроме того, он может оценить размеры сетки, которую следует использовать. В приведенной ниже статье вы узнаете, что такое арматурный стержень, проверьте размеры арматурных стержней и найдете пошаговое руководство по использованию калькулятора арматуры.

Что такое арматура?

Арматура (арматурная сталь / арматурная сталь) — это строительный материал, используемый для улучшения свойств бетонных блоков.Эти проволоки сделаны из стали с рисунком (улучшает адгезию), и их обычно размещают таким образом, чтобы образовалась сетка. Благодаря характеристикам стали (коэффициент теплового расширения очень похож на коэффициент расширения бетона) арматура компенсирует низкую прочность бетона на растяжение. Арматура может повысить устойчивость бетона к разрушению даже в несколько раз. .

Инженеры-строители применяют арматурную сталь при проектировании зданий и бетонных проездов. Помимо повышенного сопротивления растяжению, арматура также улучшает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков.Применение армирования — безусловно, более дорогое строительное решение. Однако подрядчики стремятся использовать его практически во всех строительных проектах — неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением для экономии денег. Почему? Потому что железобетонные плиты, блоки, проезды и здания прослужат намного дольше.

Размеры арматуры

Для стран с британской системой единиц размеры стержня указывают диаметр в дюйма для стержней размером от №2 до №8.Например, 8⁄8 = # 8 = диаметр 1 дюйм. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами — они считаются мягким преобразованием или мягким метрическим размером . Система британских размеров распознает истинные метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

Императорская система мер размер стержня	Метрический бар размер (мягкий)	Номинальный диаметр (дюймы)	Номинальный диаметр (мм)
№ 2	№6	0,250 = 1⁄4	6,35
№ 3	№ 10	0,375 = 3⁄8	9,525
№ 4	№ 13	0,500 = 1⁄2	12,7
# 5	№ 16	0,625 = 5⁄8	15,875
№ 6	№19	0,750 = 3⁄4	19,05
№ 7	№ 22	0. 875 = 7⁄8	22,225
№ 8	№ 25	1.000 = 8⁄8	25,4
№ 9	№ 29	1,128 ≈ 9⁄8	28,65
№ 10	№ 32	1,270 ≈ 10⁄8	32,26
№ 11	№ 36	1,410 ≈ 11⁄8	35,81
№ 14	№ 43	1,693 ≈ 14⁄8	43
№ 18	№57	2,257 ≈ 18⁄8	57,3

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры. Вся эта математика, лежащая в основе планирования строительства, может сбивать с толку, но калькулятор арматуры берет это на себя. Он рассчитывает следующие параметры:

1. Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между ребрами арматуры (сетки) из размеров плиты.

длина сетки = slab_length - (2 * edge_rebar_spacing)

2. Общая длина необходимой арматуры . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных линий арматуры будет размещено. Например, количество рядов рассчитывается путем деления длины сетки на расстояние между стержнями и арматурой. Чтобы получить длину стержней, умножьте это число на ширину сетки.

общая длина арматурных стержней = (rebar_columns * rebar_length) + (rebar_rows * rebar_width)

3. Количество арматурных стержней .Чтобы оценить это, разделите общую длину арматурных стержней на длину отдельного арматурного стержня. Это значение следует округлить до ближайшего целого числа (потому что мы не можем купить, например, кусок арматуры 0,4 — только стандартные длины).

кусков арматуры = общая_длина_ребрелей / длина одинарного стержня

4. Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

стоимость арматуры = штук арматуры * single_rebar_price

Стоимость арматуры — пример расчета

Узнайте, как правильно использовать калькулятор арматуры.Ниже приведен пошаговый пример расчетов. Для его целей мы сделали некоторые предположения относительно входных данных:

1. Сначала введите размеры бетонной плиты: длина = 6 м , ширина = 4 м .
2. Укажите интервалы: интервал между стержнями и арматурой = 40 см, , , интервал между краями и сеткой = 8 см, .
3. Введите цену и длину одинарной арматуры, которые вы купите у своего поставщика: Цена на арматуру = 2 евро / м , длина одиночной арматуры = 6 м .
4. Наконец, взгляните на результаты расчета: длина решетки = 5,84 м , ширина сетки = 3,84 м , общая длина арматуры = 112,13 м , штук арматуры = 19 , стоимость арматуры = 228 евро.

Счетчик железобетонных плит

Используя CFS Slab Calculator, вы можете быстро и легко создавать проекты и спецификации для равномерных нагрузок,… Этот калькулятор должен использоваться ТОЛЬКО в качестве инструмента оценки. Модель конечных элементов может быть создана для анализа сложной схемы нагружения.Калькулятор прочности железобетонной балки. Введите размеры в единицах США (дюймы или футы) или метрические единицы (сантиметры или метры) вашей бетонной конструкции, чтобы получить значение количества бетона, которое вам понадобится для изготовления этой конструкции, в кубических ярдах. Статическая нагрузка на плиту 2. Рассчитайте максимальную длину бетонной плиты. Загрузите программу расчета конструкций для расчета армированного бетона 2.5 для Android, разработанную DevNull.so. SAFI CONCRETE CALCULATOR ™ используется как отдельное приложение или в сочетании с GSE CONCRETE DESIGN, частью программного обеспечения GSE (General Structural Engineering). Если вы не знаете, как рассчитать объем различных форм, вы можете использовать Калькулятор общей формы, который предоставит вам соответствующие уравнения. Калькулятор бетонных перекрытий avada1start 2018-12-20T15: 18: 52-04: 00 Калькулятор бетонных перекрытий. Рассчитайте вес бетона в килограммах на кубический метр. Нагрузка на пол. Собственная нагрузка: Собственный вес плиты = Масса / Вес плиты, т. Е. Чем толще плита, тем больше вы должны заплатить, поэтому стоимость бетонной плиты для навеса будет меньше, чем стоимость бетонной плиты для дом, потому что он не будет таким толстым.Нажмите кнопку, чтобы рассчитать объем бетона и человеко-часы (не включая смешивание), необходимые для этой работы. Расчет объемов бетонных плит, стен, нижних колонтитулов, колонн, ступеней, бордюров и водостоков. Калькулятор максимальной длины бетонной плиты. Использование арматуры в качестве арматуры значительно увеличивает прочность бетона и снижает общую необходимую толщину плиты. [11] [12] Тогда, если это ПК, умножьте его на 2400, так как плотность бетона составляет 2400 кг / куб.м. Как измерить железобетонные работы Перед тем, как приступить к любому проекту, вам необходимо оценить реальные затраты на строительство, включая гонорары подрядчика.Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом. Калькулятор веса бетонной балки 22 июня 2017 г. — автор Arfan — Оставить комментарий Решено для балки прямоугольного сечения с b 16 и лучше опоры настила профессиональный строитель стальные балки и калькулятор балок prelim 2 практика железобетонных интегрированных т-образных балок 1-полосная плита и вес плиты Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок.футов поверхности крыльца, поэтому введите в калькулятор плиты толщину 4 дюйма на 3 фута ширину на 3 фута длину. Калькулятор конструкции стальной фермы: новинка! Просто не забудьте добавить немного бетона к вашему общему заказу, потому что дефицит — не вариант. В этом калькуляторе предполагается, что они одинаковы. Калькулятор бетонных перекрытий для перекрытий, перекрытий, опор и цилиндров. Длина. И для этого расчета измерение железобетонных конструкций, таких как балки, фундамент из плит, колонны и фундаментные фундаменты, действительно очень важно.Используйте калькулятор фундамента, чтобы рассчитать стороны крыльца и ступеньки; Вот пример: у этого крыльца 9 кв. Метров. Ознакомьтесь с другими калькуляторами, относящимися к жилью или строительству, а также с сотнями других калькуляторов, касающихся финансов, математики, фитнеса, здоровья и т. Д. Используйте Калькулятор объема бетона Readymix, чтобы рассчитать объем бетона, необходимый для вашей работы. В качестве материалов используются бетон марки С25 и арматура марки 500. Из приведенного выше рисунка Длина = 6 м, ширина = 5 м и толщина / глубина плиты = 0.15м. Область. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают на бетоне пленку, удерживающую воду, а также за счет образования луж, когда бетон погружается в воду и оборачивается пластиком. Бетон заказывается по объему в кубических ярдах. Хотя трещины в плите могут показаться несущественными, самая маленькая трещина представляет собой большое давление, направленное вниз, которое может раздавить трубопроводы под плитой. Фунтов на кубический ярд / Фунт на кубический фут, Стоимость бетона из цены за кубический ярд, Конвертируйте кубические футы в кубические ярды и метры, введите необходимое сращивание (перекрытие) ваших стержней.Типичная гаражная плита размером 24×24 стоит от 3057 до 5944 долларов при цене от 5,31 до 8,31 доллара за квадратный фут для 4-дюймовой железобетонной плиты и от 6,83 до 10,32 доллара за квадратный фут для 6-дюймовой железобетонной плиты. О стержнях и их размерах на один метр перекрытия в укороченном направлении. Плита имеет форму прямоугольника. Чтобы рассчитать объем бетона, необходимый для плиты, найдите площадь поверхности плиты и затем умножьте ее на глубину / толщину плиты, как показано на рис. Средняя стоимость бетонной плиты (толщиной 6 дюймов) составляет 5–5,50 долларов США за квадратный фут, включая материалы и рабочую силу. Однако цена может возрасти до 9–10 долларов за квадратный фут в зависимости от множества факторов и затрат на улучшение. Выбирается двойной вариант. Уголки для стальных ферм Pratt или Warren. Давайте выясним вместимость плиты. Это составляет 0,11 кубического ярда. Обеспечение того, чтобы бетон был влажным, может повысить его прочность на ранних стадиях отверждения. Чтобы использовать калькулятор объема бетона, просто введите ширину, длину и толщину заливки.Плита должна выдерживать распределенное постоянное воздействие 1,0 кН / м2 (без учета собственного веса плиты) и переменное воздействие 3,0 кН / м2. Калькулятор бетона позволяет пользователю быстро и легко анализировать или проектировать железобетонные секции без необходимости создавать и анализировать полную структурную модель (соединения, стержни, сочетания нагрузок и т. Д.). В США домовладельцы сообщают, что стоимость готового бетона составляет около 98-99 долларов за кубический ярд. Рассчитайте количество арматуры, необходимой для перекрытий и проезжей части.Измерьте длину, ширину и высоту плиты, фундамента или колонны. Плотность * Площадь. Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения с течением времени. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки. Шаги для оценки кубических ярдов. Динамическая нагрузка плиты 3. В качестве альтернативы, в некоторых заводских установках бетон смешивается в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.О стержнях и их длине. Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия заданной площади. Правильное перемешивание необходимо для производства прочного однородного бетона. Для этого калькулятора мы использовали 2362,7 кг на кубический метр веса бетона. С помощью этого приложения можно быстро произвести расчет параметров балок и железобетонной плиты не только в офисе, но и на строительной площадке. Прямоугольная железобетонная плита просто опирается на две кирпичные стены толщиной 250 и 3 мм.75 м друг от друга. При проектировании плиты учитываются три вида нагрузки: 1. (процентная). Избавьтесь от догадок и воспользуйтесь подходом «она будет права», зная, сколько сетки вам нужно в вашей плите, с помощью простой формулы. Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Это потрясающий калькулятор бетонных плит для оценки того, сколько кубических ярдов нужно заказать для завершения ваших бетонных плит, бетонных полов, бетонных стен и бетонных оснований. Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет.Чтобы рассчитать необходимое количество бетона, вам необходимо учитывать толщину в дополнение к длине и ширине плиты. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона. SAFI CONCRETE CALCULATOR ™ — это простой и мощный инструмент, который позволяет анализировать и проектировать поперечные сечения железобетонных балок, плит и колонн. Этот бесплатный калькулятор бетона оценивает количество бетона, необходимое для проекта, и может учитывать различные формы и количества бетона.Строительные материалы; Введите длину, ширину и глубину области. Расчет железобетонных перекрытий 107 B = 1,2x 1, где x = расстояние между опорой от нагрузки, ближайшей к нагрузке, I = эффективный пролет. При установке бетонной плиты или конструкции рекомендуется добавить арматуру или арматурный стержень, чтобы укрепить ее и предотвратить растрескивание дороги. Простой онлайн-калькулятор, позволяющий найти максимальную длину плиты бетонного перекрытия, зная значения толщины армированной плиты, предела текучести, коэффициента армирования. сумма, которую фактор потерь добавит в линейных футах. Сетка — это горизонтальный и вертикальный интервалы арматурного стержня. УЗНАТЬ БОЛЬШЕ Калькулятор сечения арматурной балки — это очень простой инструмент, который является небольшой частью нашего полнофункционального программного обеспечения для проектирования железобетонных балок, предлагаемого SkyCiv. Бетон можно приобрести в нескольких формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Если площадь сложная или требуется несколько заливок, разбейте проект на более мелкие части и рассчитайте бетон, необходимый для каждого отдельно.Расчет объема квадратной плиты с помощью калькулятора. Сначала найдите объем бетона в кубометрах. линейные ножки арматуры плюс количество отходов. Таким образом, ваша стоимость мощения подъездной дороги с двумя автомобилями шириной 16 футов и 40 футов … Калькулятор автоматически рассчитает необходимое количество кубических ярдов бетона. Если бетон рассчитан на легкое использование и ему не нужно будет выдерживать тяжелые предметы, такие как автомобили или машины, 3-дюймовая плита может помочь. Для перекрытий, простирающихся в обоих направлениях, следует использовать опубликованные таблицы и диаграммы, чтобы определить изгибающий момент и сдвиг на единицу ширины плиты.Процесс затвердевания бетона после его укладки называется отверждением и представляет собой медленный процесс. Схема вида сверху калькулятора бетонной арматуры Измерения круглого сечения до точек ходовых стержней 1/32 «1/16» 1/8 «1/4» 1/2 «(длина — слева направо): также проверяется минимальное количество стали для… Калькулятора арматуры — Плита, подъездная дорожка или внутренний дворик Рассчитайте количество арматуры, необходимой для плит и проезжей части. Калькуляторы для инженеров-строителей, специалистов в области строительства и специалистов по проектированию стальных конструкций Производство бетона зависит от времени, и бетон необходимо укладывать до его затвердевания, поскольку обычно готовится в виде вязкой жидкости. Данный калькулятор бетонных плит является идеальным инструментом для оценки количества необходимых материалов, в частности, его можно использовать для расчета: количества строительных материалов, таких как щебень, песок, цемент, а также требуемых для раствора; объем бетона, необходимый для фундаментной плиты; количество деревянных досок для создания опалубки; Некоторые бетоны даже предназначены для более быстрого затвердевания в тех случаях, когда требуется быстрое время схватывания. Онлайн-калькулятор для расчета бетонной плиты по уклону для плиты, подвергшейся внутренней концентрированной стойке или колесной нагрузке, при условии, что плита армирована только с учетом усадки и температуры.(дюймы), введите коэффициент потерь, если требуется. Сколько вам нужно бетона? Толщина армированной плиты (в дюймах или мм) Используйте калькулятор плит, чтобы рассчитать бетон, необходимый для поверхности крыльца. Шаг 1 — Узнайте нет. Калькулятор CFS Slab позволяет быстро и легко рассчитать толщину плиты и дозировку волокна, а также создать загружаемую конструкторскую документацию для вашего проекта. Это программное обеспечение отобразит полный отчет и рабочий пример расчетов конструкции железобетона как… Шаг 2 — Определите марку бетона.. В этом разделе представлен калькулятор для расчета прочности прямоугольного сечения железобетонной балки (одно- или двухармированной). Файлы> Загрузить электронную таблицу EXCEL Best Concrete Design — CivilEngineeringBible.com (БЕСПЛАТНО!) Интегрированная T-образная балка, односторонняя плита и колонна для расчета арматурных стержней: поиск необходимой площади (или расстояния) арматурных стержней и выбор стержней для T-образных балок, 1- проходные плиты и колонны в типичном железобетонном здании. Шаг 3 — Используя формулу IS 456, стр. 90, рассчитайте площадь стальной поверхности при растяжении и толщину плиты, а затем найдите момент сопротивления плиты.* Минимальная стоимость заказа 1 м³. Сетка — это горизонтальный и вертикальный интервалы арматурного стержня. Калькулятор бетонных плит. ). Эта электронная таблица состоит из многих сегментов, касающихся аспектов RCC, как описано ниже: Расчет балки (расчет на изгиб, удобство обслуживания, расчет на сдвиг)

Калькулятор железобетонной плиты 2020

Как рассчитать количество стали для плиты, опоры и колонны?

Расчет количества стальной арматуры для бетонной плиты, фундамента и колонны, балок и т. Д.имеет решающее значение для оценки стоимости строительства. Проектные чертежи используются в качестве основы для расчета количества арматуры в различных конструктивных элементах.

В этой статье представлен процесс расчета количества стали для плит, колонн и фундаментов.

Расчет количества стали для плиты

1. Получите размеры плиты и детали армирования из проектных чертежей, как показано на рисунке 1.
2. Вычислить количество стальных стержней.

Основные стальные стержни

№стержней = (Длина плиты (L) / шаг) +1 Уравнение 1

Усадочные и температурные стальные стержни

Количество стержней = (Длина плиты (S) / шаг) +1 Уравнение 2

В уравнении 1 используется расстояние между центрами основных арматурных стальных стержней, а в уравнении 2 — усадка и температурный интервал между стержнями.

Рис. 1: Типы и расположение стальных стержней в односторонней плите

3. Рассчитайте длину реза:

Основные стальные стержни

Длина реза = чистый пролет (S) + Ld + наклонная длина + изгиб 2 × 45 градусов Уравнение 3

Усадка и температура стальных стержней

Длина реза = чистый пролет (S) + Ld + наклонная длина + изгиб 2 × 45 градусов Уравнение 4

Где:

Ld: длина развертки, показанная на рис.2.

Наклонная длина может быть найдена из следующего выражения:

Наклонная длина = 0,45D Уравнение 5

D = толщина плиты -2 * диаметр защитной балки из бетона Уравнение 6

Рис. 2: Загнутые вверх стержни в плите

3. Преобразуйте эту длину в килограммы или тонны, поскольку стальные стержни заказываются по весу. То же уравнение используется как для основной, так и для усадочной и температурной арматуры, но используются соответствующие длина резки, количество стержней и диаметр стержня.

Основные стальные стержни = № прутков * длина реза * вес прутка (

/162) Уравнение 7

(

/162) — это вес стали, который получается из объема стали, умноженного на ее плотность, которая составляет 7850 кг / м ³ .

Расчет стали для опор

Размер опоры и детали ее усиления (размер стержней и расстояние между ними) должны быть известны. Этого можно добиться по чертежам конструкции. После этого будут предприняты следующие шаги для расчета количества стали.

1. рассчитайте необходимое количество стержней для обоих направлений.

Количество стержней = {(L или W — бетонное покрытие с обеих сторон) ÷ расстояние} +1 Уравнение 8

где L или W: длина или ширина основания

2. Затем найдите длину одного стержня

Длина стержня = L или W — бетонное покрытие с обеих сторон + 2 * длина изгиба Уравнение 9

Где L или W — длина или ширина опоры

3. После этого вычислите общую длину стержней, которая равна количеству требуемых стержней, умноженному на длину одного стержня.Если в обоих направлениях используются стержни одинакового размера, вы можете суммировать оба количества стержней
4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая составляет 7850 кг / м ³

Вышеуказанная процедура расчета относится к одинарной армирующей сетке. Следовательно, для фундаментов с двойной армирующей сеткой необходимо снова использовать ту же процедуру для расчета количества стали для другой арматурной сетки.

Расчет количества стали для колонн

Получите размер колонны и детализацию арматуры по чертежам проекта. Затем вычислите количество стали в колонне, выполнив следующие шаги:

Стали продольные

1. Вычислите общую длину продольных стержней, равную высоте колонны плюс нахлёстки основания, умножьте на количество продольных стержней.
2. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая составляет 7850 кг / м ³

Стремена

1. Рассчитайте длину реза хомутов, используя следующее уравнение

Длина реза = 2 * ((w-крышка) + (h-крышка)) + Ld Equation 10

где:

w: ширина столбца

h: глубина колонны

Ld: длина развертки стремени

2.Рассчитайте количество хомутов, разделив высоту колонны на расстояние хомутов плюс один.

3. Оцените общую длину хомута, которая равна длине среза хомутов, умноженной на количество хомутов.

4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая составляет 7850 кг / м ³ .

Общее количество стали в колонне равно сумме основных сталей и сталей хомутов.

Проектирование бетонных перекрытий | Beam Design

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

Перед тем, как начать какой-либо проект, вам необходимо оценить реальные затраты на строительство, включая гонорары подрядчика.И для этого расчета действительно очень важны измерения таких железобетонных конструкций, как балки, плиточный фундамент, колонны и фундаментные фундаменты.

Из этой статьи вы узнаете, как производить измерения, а также расчет различных железобетонных работ.

Согласно инженерному исследованию Armor-plated Solid:

• Число может быть от четырех до пяти (два ближайших десятичных знака).
• Колонны, балки и плиты следует рассчитывать отдельно.
• Стоимость нескольких позиций, таких как стальная опора до 0,1 квадратных метров; трубопровод / оболочка с поперечным сечением не более 100 кв. см и отливом, галтелем, фаской, ложем, откатом или канавкой максимальной длины до 10 см. в стальной опоре во время расчета не будет учитываться.

Как рассчитать объем бетонного основания:

• Прямоугольный объем = L * B * D.
• Трапецеидальный объем = H / 3 (A1 + A2 + SQRT (A1 + A2)); где A1 и A2 — верхняя и нижняя прямоугольные области, H — глубина основания.
• Следовательно, общий объем = (прямоугольный объем + трапециевидный объем).

Измерение на хроматографической колонке RCC : Для этого вам необходимо начать измерения с самой нижней колонки, начиная с подземного основания первого этажа и заканчивая верхушкой колонки самого верхнего этажа.Помните, что столбец пластины включает вспышку столбца.

Измерение балок RCC : При измерении балки следует учитывать грань колонны / балки и бифуркацию (если есть). Глубина балки означает всю площадь между нижней частью пластины и нижней частью балки (или от верха пластины до верха балки).

Измерение базы RCC : Этот расчет может варьироваться в зависимости от условий на объекте.Например, это может быть расстояние от верха основания до верха или низа балки основания. Если вы подчеркиваете на базе нижней балки во время вашего измерения, необходимо учитывать тот факт, что расчет должен быть в нижней части балки до нижней опорной плиты. Высота основания может быть увеличена до уровня основания / балки основания. Высота должна быть уточнена.

Источник статьи: theconstructor.org

Расчет нагрузки на колонну, балку, стену и перекрытие

Самый важный момент в этой статье

Что такое столбец?

Элемент сжатия, т.е.е., колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.

В основном колонны, стойки и постаменты используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.

Элемент сжатия, эффективная длина которого меньше чем в 3 раза меньше его наименьшего поперечного размера, называется опорой.

Сжимающий элемент, который является наклонным или горизонтальным и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.

Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент. Помимо стены выполняет также следующие функции:

• Он разделяет участки здания на разные отсеки и обеспечивает конфиденциальность.
• Обеспечивает защиту от взлома и насекомых.
• Сохраняет тепло в здании зимой и летом.

Также прочтите: Что такое Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор

Что такое луч?

Балка — это конструктивный элемент, устойчивый к изгибу. В основном балка несет на себе вертикальные силы тяжести, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или порогом , которая несет передающие и нагружает их на балки, колонны или стены. Он прикреплен с помощью.

В ранние века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь она выдерживает силу вместе с вертикальной гравитационной силой, теперь они сделаны из алюминия, стали или других подобных материалов. .

Фактически балки — это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.

Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаменте мостов и других подобных громоздких конструкций.

В настоящее время используются несколько известных балок: балка, фиксированная балка, консольная балка, неразрезная балка, выступающая балка.

Что такое стена?

Стена — структурный элемент, который разделяет пространство (комнату) на два пространства (комнаты), а также обеспечивает безопасность и укрытие. Как правило, стены подразделяются на два типа: внешняя стена и внутренняя стена.

Наружные стены служат ограждением для дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называются перегородками.

Стены делят жилую зону на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

Также прочтите: Что такое гипс | Тип штукатурки | Дефекты штукатурки

Что такое плита?

Плита предназначена для создания плоских поверхностей, обычно горизонтальных, на крышах зданий, перекрытиях, мостах и ​​других типах конструкций .Плита могла поддерживаться стенами , железобетонными балками, как правило, , монолитно залитыми вместе с плитой, балками из конструкционной стали, либо колоннами , либо из земли.

Плита — это пластинчатый элемент, имеющий глубину (D), очень маленькую по сравнению с его длиной и шириной. Плита используется в качестве перекрытия или крыши в зданиях, равномерно переносит распределительную нагрузку.

Плита может быть

• Просто поддерживается.
• Continuos.
• Консоль.

Расчет различных нагрузок на колонну, балку, стену и перекрытие

1. Столбец = Собственный вес x Количество этажей
2. Балки = Собственная масса на погонный метр
3. Нагрузка на стену на погонный метр
4. Общая нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)

Помимо указанной выше нагрузки на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.

Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS.

для профессионального проектирования конструкций, есть несколько основных допущений, которые мы используем для расчетов нагрузок на конструкции.

Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

Как загрузить расчет в столбец:

, мы знаем, что собственный вес бетона составляет около 2400 кг / м ³ , , что эквивалентно 24.54 кн / м ³ , а собственный вес стали составляет около 7850 кг / м ³ . (Примечание: 1 килоньютон равен 101,9716 килограмму)

Итак, если мы примем размер колонны 300 мм x 600 мм с 1% стали и 2,55 (, почему 2,55 так, высота колонны 3 м — размер балки ) метра стандартная высота, собственный вес колонны около 1000 кг на пол , что id равно 10 кН.

1. Объем бетона = 0.30 x 0,60 x 2,55 = 0,459 м³
2. Вес бетона = 0,459 x 2400 = 1101,60 кг
3. Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
4. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

При проведении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

Расчет балочной нагрузки:

Мы применяем тот же метод расчета для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты.

Предположим, что каждый (1 м) метр балки имеет размер

1. Шаг 1. 300 мм x 600 мм без плиты.
2. Шаг 2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
3. Шаг 3. Вес бетона = 0,18 x 2400 = 432 кг
4. Шаг 4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28.26 кг
5. Шаг 5. Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Таким образом, собственный вес составит около 4,51 кН на погонный метр.

Также прочтите: Разница между битумом и гудроном | Что такое битум | Что такое смола

Расчет нагрузки на стену :

известно, что плотность кирпича варьируется от 1800 до 2000 кг / м ³ .

Для кирпичной стены толщиной 9 дюймов (230 мм), высотой 2,55 метра и длиной 1 метр ,

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 2000 = 1173 кг / метр,

, что эквивалентно 11,50 кН / м.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для блоков из газобетона и блоков из автобетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до кг на кубический метр.

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 650 = 381,23 кг

, если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН / метр , использование этого блока может значительно снизить стоимость проекта.

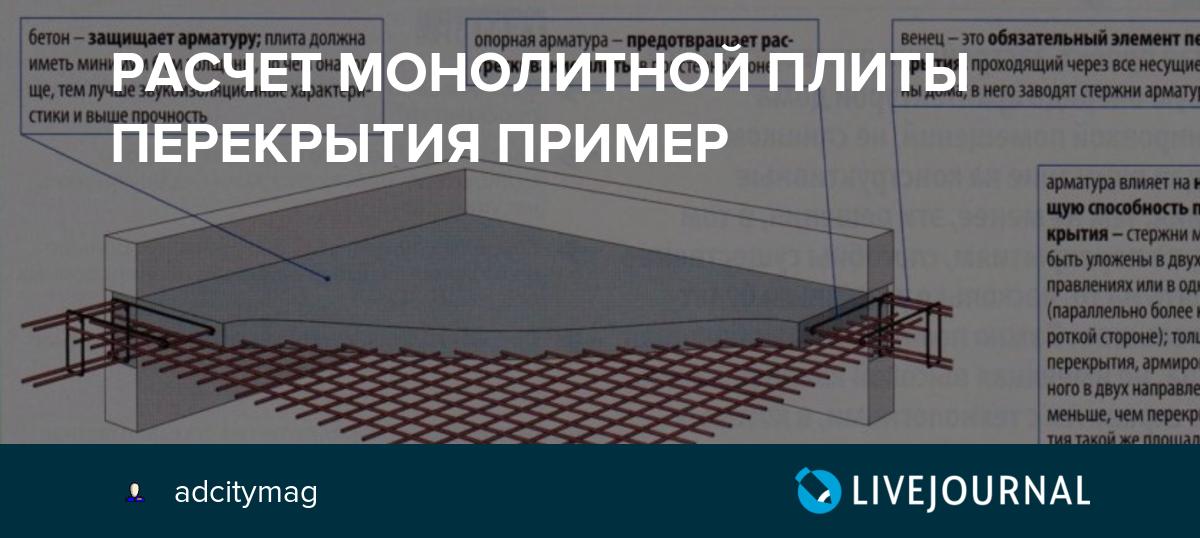

Расчет нагрузки на перекрытие :

Пусть, Предположим, плита имеет толщину 150 мм.

Таким образом, собственный вес каждого квадратного метра плиты будет

.

Расчет нагрузки на перекрытие = 0.150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если мы рассмотрим нагрузку на чистовую отделку пола равной 1 кН на метр , добавленная временная нагрузка составит 2 кН на метр, а ветровая нагрузка согласно Is 875 Около 2 кН на метр .

Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 8 до 9 кН на квадратный метр.

Как рассчитать нагрузку на перекрытие стены балки колонны | कॉलम बीम दीवार स्लैब को कैसे गणना लोड करें

Часто задаваемые вопросы

Расчет нагрузки на колонну:

, мы знаем, что собственный вес бетона составляет около 2400 кг / м3, , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м3.

Итак, если мы предположим размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на пол, что id равно 10 кН.

• Шаг 1. Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
• Шаг 2. Вес бетона = 0,414 x 2400 = 993,6 кг
• Шаг 3. Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
• Шаг 4.Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на стену

Известно, что плотность кирпича колеблется от 1500 до 2000 кг на кубический метр.

Для стены из кирпича толщиной 6 дюймов высотой 2,7 метра и длиной 1 метр,

Нагрузка / погонный метр должна быть равна 0,150 м (6 дюймов) x 1 x 2,7 x 2000 = 810 кг,

, что эквивалентно 7,943 кН / м .( 1 килограмм равен 0,00980665 килоньютон)

Расчет балочной нагрузки

• Шаг 1. 300 мм x 600 мм без плиты.
• Шаг 2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
• Шаг 3. Вес бетона = 0,18 x 2400 = 432 кг
• Шаг 4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
• Шаг 5. Общий вес столбца = 432 + 28,26 = 460.26 кг / м = 4,51 кН / м

Нагрузка на колонну:

Колонна является важным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент. Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки для здания

Собственная нагрузка = объем элемента x удельный вес материалов.

Посредством вычисления объема каждого элемента и умножения его на удельный вес материалов, из которых он состоит, можно определить точную статическую нагрузку для каждого компонента.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Толщина плиты: как определить?

Толщина плиты является жизненно важным фактором при проектировании и строительстве здания и напрямую связана со стоимостью конструктивной системы.

Например, в многоэтажном здании увеличение толщины плиты на 5 мм приводит к значительному увеличению осевых нагрузок на колонну. Затем мы должны увеличить размеры колонн, арматуры, размеры фундамента и т. Д.

Наконец, это влияет на стоимость строительства.

Следовательно, мы должны ограничивать толщину любой конструкции до пределов, требуемых проектом (эксплуатационная пригодность и предельное состояние по окончании).

Ключевые факторы, влияющие на минимальную толщину плиты, можно перечислить следующим образом.

• Приложенные нагрузки
• Долговечность бетона
• Требования к пожарной безопасности
• Требования к удобству эксплуатации, такие как прогиб
• Требования к удобству эксплуатации, например, к колебаниям пола, например, к колебаниям пола
В разных стандартах могут быть указаны разные требования к толщине. Однако мы можем рассчитать основные требования к минимальной толщине с учетом вышеперечисленных факторов.

Расчет основан только на требованиях к конструкции и деталям в соответствии с BS 8110 Часть 01.

• Покрытие для армирования = 20 мм, что является минимумом, указанным в коде для условий мягкого воздействия с одночасовой огнестойкостью.
• Диаметр арматуры = 10 мм; на балке у нас четырехбаллонный с верхним усилением.
• Минимальное расстояние в свету между стержнями на основе = размер заполнителя + 5; Обычно для бетонных работ мы используем заполнитель 20 мм.

Следовательно, минимальную толщину бетона можно рассчитать следующим образом.

Толщина бетонной плиты = 20 x 2 + 10 x 4 + 20 + 5 = 105 мм

Это теоретические требования к толщине плиты. Однако, согласно расчетам, арматура не может быть размещена с такой точностью, как рассчитано для сохранения зазора между стержнями, как совокупный размер + 5.

Кроме того, арматура перекрытия будет заблокирована арматурой балки, и они не смогут разместить как считается при расчете.

Следовательно, выполнить эти требования очень сложно. Таким образом, ограничение толщины до 105 мм является практически сложной задачей.

На этом фоне широко используемая толщина бетонной плиты составляет 125 мм.

Стандарты, такие как ACI 318 , определяют минимальную толщину плиты в зависимости от ее пролета.

• Простая опорная плита = пролет / 20
• Сплошная плита с одного конца = пролет / 24
• Сплошная плита с обоих концов = пролет / 28
• Кантиливер = пролет / 10

Однако в большинстве других стандартов они прямо не указали минимальную толщину плиты.

Оптимизируйте бетонную плиту, армированную волокном, на основе расчета уклона с помощью программного обеспечения SikaFiber®

Это программное приложение и результаты, полученные в результате его использования, предназначены только для использования профессиональными пользователями, обладающими экспертными знаниями в области предполагаемого приложения. Пользователи должны независимо проверять результаты перед любым использованием и принимать во внимание место и условия применения, технические характеристики продукта и литературу по продукту, техническое состояние, а также местные применимые стандарты и правила.

В отношении программного обеспечения и результатов, полученных в результате его использования, Sika не дает никаких гарантий относительно точности, надежности, полноты, пригодности для продажи или пригодности для каких-либо целей. Программное обеспечение предоставляется на условиях «как есть», и Sika категорически отказывается от каких-либо гарантий в отношении программного приложения и результатов, полученных в результате его использования.

Sika не несет ответственности за любые косвенные, штрафные, случайные, образцовые или особые убытки (включая, помимо прочего, потерю деловых возможностей или упущенную выгоду), возникшие в результате оценки или использования программного приложения и результатов, полученных в результате его использования. использовать.

Информация и, в частности, рекомендации, касающиеся применения и конечного использования продуктов Sika, даны добросовестно на основе текущих знаний и опыта Sika в отношении продуктов при правильном хранении, обращении и применении в нормальных условиях в соответствии с Рекомендации Sika. На практике различия в материалах, подложках и фактических условиях площадки таковы, что никакая гарантия в отношении товарной пригодности или пригодности для конкретной цели, а также какой-либо ответственности, вытекающей из каких-либо правовых отношений, не может быть выведена из этой информации или из любых письменных рекомендаций или любых других предлагаемых советов.Пользователь продукта должен проверить пригодность продукта для предполагаемого применения и цели. Sika оставляет за собой право изменять свойства своей продукции. Соблюдать права собственности третьих лиц. Все заказы принимаются в соответствии с нашими текущими условиями продажи и доставки. Пользователи должны всегда обращаться к самому последнему выпуску местного Технического описания соответствующего продукта, копии которого будут предоставлены по запросу.

Если не указано иное, вся информация, текст, графические изображения, функции, функции и макет, содержащиеся в этом программном обеспечении, являются исключительной собственностью Sika и не могут быть скопированы или распространены, полностью или частично, без явного письменного согласия Компании.
