Калькулятор расчета свайно ростверкового фундамента: Расчет свайно ростверкового фундамента — калькулятор , пример расчета

Расчет ростверка свайного фундамента онлайн-калькулятор. Рассчитать стоимость свайно-ростверкового фундамента.

Для расчета стоимости ростверкового фундамента Вы можете воспользоваться нашим калькулятором. Он создан для Вашего удобства и точно отражает стоимость строительства под ключ в СПб и Ленинградской области. Цены постоянно обновляются в зависимости от изменений стоимости материалов и работ. Если у Вас появились вопросы, то специалисты нашей компании с радостью ответят на них.

Заказать выезд специалиста

Ростверк – это важная часть фундамента, объединяющая оголовки свай и составляющая вместе с ними единую прочную и жесткую конструкцию. Расчет ростверка свайного фундамента, пожалуй, самый ответственный этап в процессе составления сметы на основание дома. Понятно, ведь сваи можно приобрести готовые, потом рассчитать финансовую составляющую процесса установки, и теперь остается одно – выполнить расчет стоимости самого ростверка.

Что нужно для расчета свайно-ростверкового фундамента? Во-первых, нужно знать требования СНиП в части, касающейся распределения нагрузок. Затем нужно учитывать марку бетона и обязательно габаритные размеры ростверка. Не забудьте выбрать арматуру и учтите принцип армирования стенок стакана ростверка. На первый взгляд, это несложно. Но попробуйте разобраться сначала с нагрузками, критерием которых является раскрытие трещин.

Понятно? Скорее всего, нет, ведь во всех этих расчетах должны разбираться специалисты-строители. А для человека, который только имеет представления о составляющих здания, эти расчеты окажутся достаточно непростыми.

Компания «Основа» предусмотрела сложности, с которыми может столкнуться потенциальный домовладелец (или застройщик). Чтобы просчитать свайно-ростверковый фундамент, калькулятор вам в помощь.

Мы не предлагаем онлайн калькулятор, чтобы вы знали, какие нужно закупить материалы для создания фундамента и потом начать самостоятельное строительство. Это ваше личное дело – строить самому или пригласить специалистов.  Наша цель — помочь сделать на ростверковый фундамент расчет. Другими словами, вы сможете сделать расчет стоимости не только ростверка, но и всего фундамента.

Кстати, специалисты знают, что затраты на фундамент составляют порядка 20-30% от стоимости всего здания. Значит, вы сможете, не глядя на проект, оценить всю стоимость строительства дома.

Обращайтесь в любое время, доверяйте нашим специалистам. Нужен вам монолитный фундамент или фундамент столбчатый с ростверком, расчет покажет прозрачность нашей работы. Мы ничего не скрываем, делаем качественно, гарантируем долговечность!

Расчета свайного фундамента, столбчатого фундамента

Онлайн калькулятор по расчету буронабивных свайно-ростверковых и столбчатых фундаментов. Определение нагрузки на свайный фундамент.

Выберите тип ростверка:

Параметры ростверка:

Параметры столбов и свай:

Расчет арматуры:

Расчет опалубки ростверк:

Рассчитать

Результаты расчетов

Фундамент:

Общая длина ростверка: 0 м.

Площадь подошвы ростверка: 0 м².

Площадь внешней боковой поверхности ростверка: 0 м².

Общий объем бетона для ростверка и столбов (с 10% запасом): 0 м³.

Вес бетона: 0 кг.

Нагрузка на почву от фундамента в местах основания столбов: 0 кг/см².

Расчет арматуры ростверка:

Расчет арматуры для столбов и свай:

Минимальный диаметр поперечной арматуры (хомутов): 0 мм.

Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм.

Общий вес хомутов: 0 кг.

Опалубка:

Минимальная толщина доски при опорах через каждый 1 метр: 0 мм.

Максимальное расстояние между опорами: 0 м.

Количество досок для опалубки: 0 шт.

Периметр опалубки: 0 м.

Объем досок для опалубки: 0 м³.

Примерный вес досок для опалубки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн калькулятор монолитного буронабивного (свайного и столбчатого) ростверкового фундамента предназначен для расчетов размеров, опалубки, диаметра арматуры, ее количества и объема расходуемого бетона. Для определения подходящего типа конструкции фундамента обязательно проконсультируйтесь со специалистами.

Обратите внимание! В расчётах используются нормативы, приведенные в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Данный тип фундамента основывается на сваях или столбах, поэтому его также часто называют столбчатым либо свайным. Глубина установки и несущая способность отличает сваи от столбов.

Вершины столбов или свай связывают между собой сплошной железобетонной лентой, так называемым ростверком. Между ростверком и поверхностью земли остаётся воздушная прослойка некоторой высоты.

Основная причина для выбора ростверкового фундамента – глубокое промерзание или слабость грунта. Этот тип фундамента востребован в местах, где из-за погодных условий другие виды фундамента создавать проблематично. Забивка свай не зависит от климата, что является несомненным преимуществом ростверковой технологии. Другой её плюс – высокая скорость возведения сооружений, поскольку сваи можно подготовить заранее, а их вбивание – ускорить, пробурив в земле отверстия.

На тип ростверкового фундамента влияет материал и форма свай, характер действия на грунт, способы установки и виды непосредственно ростверка. Трудно давать типовые рекомендации, не зная самого сооружения и специфики местности, где оно строится. Перед началом проектирования следует учесть климат местности, свойства грунта, расчётные нагрузки. Безусловно, лучше всего обратиться к специалистам и последовать их рекомендациям, так как есть риск «доэкономиться» до деформации или разрушения будущего строения. Чтобы этого избежать, советуем внимательно ознакомиться с данным калькулятором.

Он поможет вам рассчитать расходы при возведении стандартных конструкций и обдумать составляющие будущего фундамента.

Вы можете задать вопрос или предложить идею по улучшению данного калькулятора. Будем рады вашим комментариям!

Пояснения к результатам расчетов

Общая длина ростверка

Внешний периметр ростверка, включая длину внутренних перегородок

Площадь подошвы ростверка

Площадь нижней поверхности ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь наружной поверхности фундамента, которая нуждается в утеплении специальными материалами.

Общий объем бетона для ростверка

Суммарный объём бетона, нужный для полной заливки фундамента с обозначенными вами параметрами. При заказе бетона возьмите запас приблизительно в 10%. При заливке могут возникнуть уплотнения, ведущие к повышенному расходу, а доставка может привезти несколько меньший объём, чем вы заказали фактически.

Вес бетона

Примерный вес бетона, который понадобится вам для фундамента. Рассчитан для бетона средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

Давление, которое фундамент оказывает на почву в основании свай или столбов.

Минимальный диаметр продольных стержней арматуры для ростверка

Рассчитывается с учётом содержания продольной арматуры в площади сечения ростверка и нормативов СНиП.

Минимальное количество рядов арматуры для ростверка

Количество стержней продольной арматуры в верхнем и нижнем поясах ленты ростверка, необходимое для предотвращения естественной деформации ленты силами растяжения и сжатия.

Общий вес арматуры

Вес арматурного каркаса.

Величина нахлеста арматуры

При креплении отрезков стержней внахлест следует использовать данное значение.

Длина продольной арматуры

Общая длина арматуры для всего каркаса (с учетом нахлеста).

Минимальное количество продольных стержней арматуры для столбов и свай

Число продольных стержней арматуры располагаемое в каждом столбе или свае.

Минимальный диаметр арматуры для столбов и свай

Предельный минимальный диаметр арматуры столбов, исчисляется в соответствии с нормативами СНиП.

Минимальный диаметр поперечной арматуры (хомутов)

Минимально допустимый диаметр поперечной арматуры в соответствии с нормативами СНиП исходя из заданных параметров.

Максимальный шаг поперечной арматуры (хомутов)

Максимальный шаг хомутов, при котором арматурный каркас будет должным образом выполнять свою функцию. Следует использовать данное значение, либо уменьшить шаг хомутов.

Общий вес хомутов

Общий вес хомутов, необходимых при строительстве фундамента.

Минимальная толщина доски опалубки (при опорах через каждый метр)

Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. Опалубка рассчитывается для ростверка.

Количество досок для опалубки

Количество материала для опалубки заданного размера. За основу берется доска длиной 6 метров.

Периметр опалубки

Общий периметр опалубки для ростверка, включая внутренние перегородки.

Объем и примерный вес досок для опалубки

Требуемый объем пиломатериала для опалубки в кубических метрах и килограммах.

Расчёт свайного ростверка для свайного фундамента, примеры, формулы

Долговечность и надежность свайного ростверка зависит не только от соблюдения технологии его монтажа, но и от правильных расчетов. Все полученные результаты проверки переносятся на проект, который передается строителям.

Основные правила расчёта свайного ростверка, формулы и СНИП нормативы, полная информация далее на странице.

Расчет свайного фундамента с ростверком

Для проведения расчетов такого плана следует обращаться к специалистам, специализирующихся в этом профиле. Перед этим проводятся геологические изыскания, позволяющие разработать проект, соответствующий почве на стройплощадке.

Совет эксперта! Если работы по геодезическому изысканию проведены не будут, то произвести точные расчеты основания с ростверком будет невозможно. Объясняется это тем, что несущая способность определяется только на основании силы сопротивления почвы.

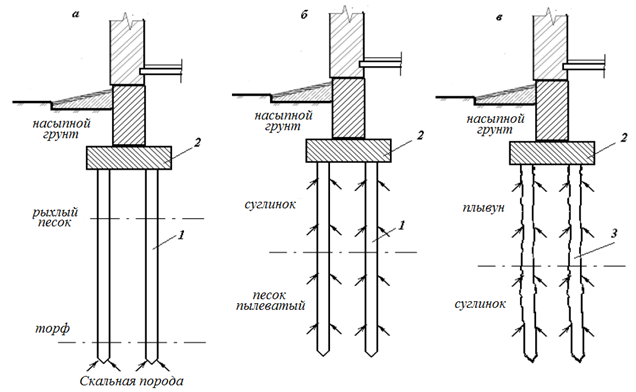

Рис: Схема свайно-ростверкового фундамента

Для проведения изысканий на участке бурится отверстие в почве для ее пробы и анализа. Только потом можно проводить важные расчеты.

При разработке проекта учитываются такие параметры по сваям:

• Глубина погружения.
• Диаметр сваи.
• Количество свай.
• Схема их расположения.

По ростверку:

• Форма ростверка (3 вида: высокий, повышенный, низкий).
• Диаметр.
• Устойчивость на изгиб и продавливание.
• Метод армирования.

Рис: Схематическое положения ростверка свайного фундамента

Совет эксперта! Определить высоту ростверка следует исходя из веса будущего сооружения и уровня пучинистости грунта.

Как делается расчет

Существует 2 группы, благодаря которым происходит расчет свайного фундамента.

• Прочность используемых материалов, несущая способность почвы и оснований.
• Осадка вследствие трещин, нагрузки вертикальной и движения свай.

Процесс проектирования по указанным предельным выполняется при помощи следующих формул.

Устойчивость к продавливанию:

Устойчивость на изгиб:

Устойчивость к поперечным нагрузкам:

СНиП для проведения полного расчета свайного ростверка

За основу берется два СНиПа:

• Для ростверка СНиП №2.03.01.
• Для свай СНиП №2.17.77.

Совет эксперта! Соблюдение всех рекомендаций в СНиПе является обязательным условием.

Что учитывается при расчетах

Крайне важно учитывать такие аспекты:

• Все предполагаемы нагрузки и воздействия по СНиПу.
• Несущая способность опор и основания на основе особых и сочетаемых нагрузок.
• Сочетание всех используемых материалов с почвой на стройплощадке. В этом случае берутся во внимание геодезические изыскания на предмет исследования почвы и динамических/статических испытаний ЖБИ свай. Опять же, в расчет берутся показания в СНиП.

• Обращается внимание на тип свай, они могут быть висячими или стойки. Обязательно учитывается общий вес. Не менее важны и нагрузка воздушных масс.
• В процессе расчетов, основание с ростверком представляет собой единой рамной конструкцией. Она должна воспринимать нагрузку по вертикали и горизонтали. Также изгибающая сила.
• Если почва сложная (грунтовые воды очень высоко и тому подобное), а проектная нагрузка высокая, то учитывается негативная сила трения в процессе осадки строения.
• Учитываются и другие немаловажные факторы при проектировании. Особенно те, которые непосредственно связаны с разными грунтами.

Пример расчета

Предлагаем рассмотреть пример расчета ростверкового фундамента на основе свай. Хотя в интернете есть множество подобных расчетов, если вы не имеете достаточного опыта в этом вопросе, то будет крайне сложно со всем разобраться. Хотя и так, лучше обращаться к профильным специалистам, но для общего понимания стоит узнать важные детали.

Так, учитываются при расчетах следующие данные:

• Масса постройки. Чтобы получить конкретную и точную сумму массы, то необходимо сложить массу каждого элемента строения, а, в частности: стены, стяжка пола, стропильная система, кровля, перекрытия и прочее. Для определения этой суммы необходимо использовать средний показатель конкретного строительного материала.

Рис: Вес конструктивных элементов здания

• Полезная нагрузка. В этом случае учитывается вся создаваемая нагрузка от мебели, отделки стен, бытовых приспособлений, количество проживающих человек и тому подобное. Согласно установленным нормам, на 1 м² приходится нагрузки до 100 кг на перекрытие.

Совет эксперта! Определение полезной нагрузки происходит путем умножения площади перекрытия на 100 кг.

• Снеговая нагрузка. Для этого используются данные и нормативы для конкретного региона страны. Полученную сумму необходимо умножить на площадь всей крыши.

Рис: Карта снеговых нагрузок РФ

• Вся нагрузка на фундамент строения. В этом случае следует сложить всю массу будущего строения, нагрузку от снега в вашем регионе и полезную нагрузку. Полученный результат умножается на коэффициент надежности 1,2 (для жилого дома).
• Грузонесущая способность ЖБИ свай. Подобные расчеты выполняются согласно следующей формуле на основании геологических изысканий:

• Сколько будет опор и какая их длина. Для этого необходима информация обо всей предполагаемой нагрузке на будущее основание. Что касается длины, то она вычисляется, отталкиваясь от характера почвы. Всегда к полученному результату следует добавить 400 мм по длине.
•
• Это позволит выполнить сопряжение ростверка со сваями. Что касается шага между опорами, то преимущественно шаг колеблется от 2 до 2,5 метров. Свая всегда устанавливается по углам и в местах соединения стен.

Рис: Схема заглубления ЖБ свай

• Расчет ростверка. Итак, все расчеты выполняются согласно предоставленным формулам.

Совет эксперта! Помните, самостоятельно делать такие расчеты не рекомендуется, необходимо обращаться исключительно к профильным специалистам, которые имеют опыт в этом вопросе.

В большинстве случаев ростверк имеет сечение 400×300 мм. Для изготовления бетона используется цемент М200 и 300. Для армирования применяются прутья А2 и 1 Ø10-15 мм.

В нашей компании работает команда высококвалифицированных специалистов, которые обладают достаточным опытом по разработке свайного фундамента с ростверком. При этом учитываются все ГОСТы и СНиПы. За счет этого достигается высочайшее качество и надежность построенного строения.

Поможем с расчётами и работами по свайному фундаменту

Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:

Оставить заявку

Онлайн-калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

ИНФОРМАЦИЯ ПО НАЗНАЧЕНИЮ КАЛЬКУЛЯТОРА

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.



Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор. Дешевле ленточного фундамента.



Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.



Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.



Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.





ОБЩИЕ СВЕДЕНИЯ ПО РЕЗУЛЬТАТАМ РАСЧЕТОВ



Общая длина ростверка

•   Периметр фундамента, с учетом длины внутренних перегородок.



Площадь подошвы ростверка

•   Соответствует размерам необходимой гидроизоляции.



Площадь внешней боковой поверхности ростверка

•   Соответствует площади необходимого утеплителя для внешней стороны фундамента.



Общий Объем бетона для ростверка и столбов

•   Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.



Вес бетона

•   Указан примерный вес бетона по средней плотности.



Нагрузка на почву от фундамента в местах основания столбов

•   Нагрузка на почву от веса фундамента в местах основания столбов/свай.



Минимальный диаметр продольных стержней арматуры

•   Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.



Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах

•   Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.



Минимальный диаметр поперечных стержней арматуры (хомутов)

•   Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.



Минимальное кол-во вертикальных стержней арматуры для столбов

•   Количество вертикальных стержней арматуры на каждый столб/сваю.



Минимальный диаметр арматуры столбов

•   Минимальный диаметр вертикальных стержней для столбов/свай.



Шаг поперечных стержней арматуры (хомутов) для ростверка

•   Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.



Величина нахлеста арматуры

•   При креплении отрезков стержней внахлест.



Общая длина арматуры

•   Длина всей арматуры для вязки каркаса с учетом нахлеста.



Общий вес арматуры

•   Вес арматурного каркаса.



Толщина доски опалубки

•   Расчетная толщина досок опалубки в соответствии с ГОСТ  для заданных параметров фундамента и при заданном шаге опор.



Кол-во досок для опалубки

•   Количество материала для опалубки заданного размера.



Онлайн калькулятор для расчета фундамента буронабивные сваи с лентой ростверка

Несмотря на то, что грамотный расчет любого фундамента может сделать исключительно опытный специалист, для примерных расчетов можно воспользоваться онлайн сервисами, с помощью которых получится оценить рентабельность того или иного типа основания для дома…

Несмотря на то, что грамотный расчет любого фундамента может сделать исключительно опытный специалист, для примерных расчетов можно воспользоваться онлайн сервисами, с помощью которых получится оценить рентабельность того или иного типа основания для дома…

При возведении любого здания или сооружения, от небоскреба, до забора или хозблока, первым по порядку и важности следует устройство фундамента. Для строительства на сложных грунтах хорошо себя зарекомендовали свайные фундаменты. Произвести правильный расчет свайного фундамента могут только специалисты, так как приходится учитывать все нюансы основания для конкретного здания и типа грунтов. Все остальные способы дадут только приблизительный результат.

Есть определенные правила расчета свайных фундаментов и все их надо учитывать

Типы свайных фундаментов

Свайные фундаменты имеют несколько преимуществ перед обычными ленточными или плитными, такие как:

• Снижение расхода материалов.
• Возможность устройства на сильнопучинистых грунтах.
• Возможность монтажа на участках с большим уклоном.
• Высокая скорость монтажа в случае применения винтовых свай. Фундамент под обычный загородный дом монтируется за 1-2 дня, нет необходимости ждать полного набора прочности бетоном в течение 28 суток.

Сваи применяются 3 видов:

• Забивные.
• Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.
• Винтовые.

Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.

Разновидности свайных фундаментов

Лента ростверка подвешена (ТИСЭ)

Основные отличие от предыдущего варианта

Основные входные данные

Из входных данных для ленты ростверка исчезли пункты со значением глубины ленты, т.к. при исполнении ТИСЭ лента подвешена и глубина тут уже не нужна, и добавился пункт «Выход свай» к входным данным свай.

Утепление

В утеплении появилась возможность утеплить ленту ростверка не только снаружи, но и внутри. Естественно это опциональные пункты. Если вы отказываетесь от утепления на этапе фундамента и добавляете его на этапе отделки фасада, то обращаем ваше внимание, что внутреннего утепления на этапе фасада нет.

Расчет фундамента

Расчет любого типа основания начинается с определения типа грунта и уровня грунтовых вод. Для этого лучше всего обратиться в специализированную организацию. Вариант «как у соседа» в данном случае неприменим, т.к. эти параметры могут различаться даже в пятне застройки. Исходя из рекомендаций специалистов, выбирается тип основания.

Приведенные методики расчета примерны и не учитывают некоторые факторы, которые могут оказать влияние на сооружаемый фундамент.

Это может быть интересно!
В статье по следующей ссылке читайте про панели для фундамента.

Расчет свайного фундамента

Для расчета свайного фундамента, как и любого другого следует вычислить нагрузки на основание F. Для этого складывают вес стен, перекрытий, кровли, снеговую нагрузку и нагрузку на пол. Первые 3 параметра можно вычислить самостоятельно, либо с помощью специальных строительных калькуляторов. Снеговая нагрузка зависит от региона, в котором расположено строение и определяется по СНиП 2.01.07-85 «Нагрузки и воздействия», нагрузка на пол принимается равной 180кг/м2 общей площади сооружения.

Распределение снеговых нагрузок в зависимости от климатических зон

Затем определяется несущая способность сваи по формуле

P=
ϒcr*R0*S+uϒcf*fi*hi
, где

• R0

  – нормативное сопротивление грунта под основанием сваи

• S

  – площадь основания

• ϒcr

  – коэффициент условий работы грунтов под основанием

• u

  – периметр сечения

• ϒcf

  – коэффициент условий работы грунта на боковой поверхности

• fi

  – сопротивление грунта на боковой поверхности

• hi

  – глубина погружения сваи ниже уровня земли.

Площадь основание S круглых свай вычисляется путем перемножения квадрата радиуса сваи на 3,14, периметр – умножением диаметра сечения на 3,14. Диаметр сваи выбирают, исходя из предполагаемого материала опалубки и параметров оборудования, обычно для частного строительства — 200-300 мм.

Глубина погружения выбирается произвольная, но не менее глубины промерзания грунта +0,5м, либо по глубине залегания несущего слоя грунта, так же следует учесть уровень грунтовых вод.

Нормативное сопротивление грунта R0, коэффициенты условий работы ϒcr и ϒcf определяется по таблицам из СНиП 2.02.03-85.

По таким таблицам специалисты определяют нормативное сопротивление грунта, но сначала нужно узнать тип грунта, для чего проводится анализ почвы

После вычисления несущей способности опорного элемента вычисляется их количество, для чего нагрузка на основание F умножается на коэффициент надежности, равный 1,2, и делится на несущую способность P. Если получилось нецелое число – значение округляется до целого в большую сторону.

В некоторых случаях может потребоваться установка дополнительных опор, например при сооружении в здании печи или монтаже тяжелого оборудования.

Далее сумму длин несущих стен делят на количество свай. Таким образом вычисляется шаг свайного поля. Для определения необходимого количества бетонного раствора складывается объем свай, который вычисляется перемножением площади сечения на высоту сваи. Высота сваи учитывается не до уровня земли, а до заданной верхней точки.

Для этих вычислений также можно воспользоваться калькулятором свайного фундамента, указав форму основания, подставив необходимые переменные и выбрав в специальных полях формы табличные значения из нормативных документов.

Интерфейс онлайн калькулятора свайных фундаментов

Расчет столбчатого фундамента

Столбчатым называют свайный фундамент, в котором сваи расположены на поверхности земли или заглублены не более чем на 0,5 м. Такой тип оснований может использовать только для строительства небольших легких сооружений, например гаража, хозяйственного блока маленькой бани или дачного домика по каркасной технологии или из бруса.

Расчет столбчатого фундамента производится также, так и свайного, однако при вычислении несущей способности столба не учитываются боковые нагрузки, таким образом, формула для расчетов получается следующая:

P= ϒcr*R0*S

Столбы могут изготавливаться монолитным способом, как и сваи либо изготавливаться из кирпича, шлакоблока или бетонных блоков. Во втором случае сечение получается квадратное или прямоугольное, и площадь вычисляется перемножением длин сторон. Это нужно учитывать при расчетах с помощью калькулятора столбчатого фундамента.

Интерфейс калькулятора столбчатого фундамента

Это может быть интересно!
В статье по следующей ссылке читайте про виды фундаментов.

Расчет фундамента на винтовых сваях

Для вычисления основания на винтовых сваях применяется та же методика, что и для буронабивных свай, однако расчеты упрощаются, т.к. винтовые сваи – типовое изделие, и несущую способность сваи не нужно вычислять самостоятельно, достаточно посмотреть значение в таблице и разделить нагрузку от сооружения на этот параметр. При расчетах за площадь основания сваи принимается площадь лопасти.

Чтобы определить, какую нагрузку должен выдерживать элемент фундамента, нужно рассчитать примерное количество свай. Для этого длина несущих стен делится на предполагаемый шаг монтажа опор, обычно 2-3 м. Затем, делением суммарной нагрузки сооружения на фундамент на количество опор, вычисляют нагрузку на 1 сваю. Необходимая площадь опоры определяется по формуле

S=F=1,2/R0

где F

– нагрузка на сваю,
1,2
– коэффициент надежности,
R0
– нормативное сопротивление грунта. Зная площадь лопасти, вычисляют ее диаметр по формуле
D=2√S/π
, и по получившемуся значению выбирают из сортамента ближайший в большую сторону типоразмер.

Такие данные нужно ввести для расчетов в онлайн калькулятор фундамента на винтовых сваях
Применив для расчета количества свай для фундамента калькулятор, можно выбрать наиболее подходящий для заданных условий и выгодный экономически размер свай путем подстановки различных параметров. Глубина погружения свай определяется на основании глубины залегания несущего слоя грунта и уровня грунтовых вод.

Расчет свайно-ростверкого фундамента

При строительстве на сложных грунтах, на участках с большим уклоном, либо при строительстве из кирпича, газобетонных или других блоков по верхней поверхности свай изготавливают ленту, которая называется ростверк. Выполнен он может быть монолитным из железобетона или сборным (сварным) из металлопроката. При расчете свайно-ростверкого фундамента к нагрузкам от сооружения добавляется еще и вес самого ростверка. При изготовлении ростверка из металлопроката, двутавра или швеллера, вес вычисляется умножением длины ленты на удельный вес профиля, который указывается в сортаменте. Для железобетонной конструкции – вычисляется объем бетона (площадь сечения ленты на длину) на плотность материала, равную 2400 кг/м3.

Как посчитать количество свай под крыльцо и эркер?

Если планируется возвести эркер или крыльцо, то принципы расчета количества свай такие же, как и для основного сооружения. Сначала устанавливаем сваи по углам. Затем смотрим длину стен – если она более 3-х метров, то потребуются дополнительные сваи. Формулу для вычисления их количества мы уже привели выше.

Конечно, в этой статье описаны общие принципы расчета свайного поля для простейшего одноэтажного дома. Для того чтобы все было сделано правильно, и здание было надежным и долговечным, лучше доверить все вычисления профессионалам.

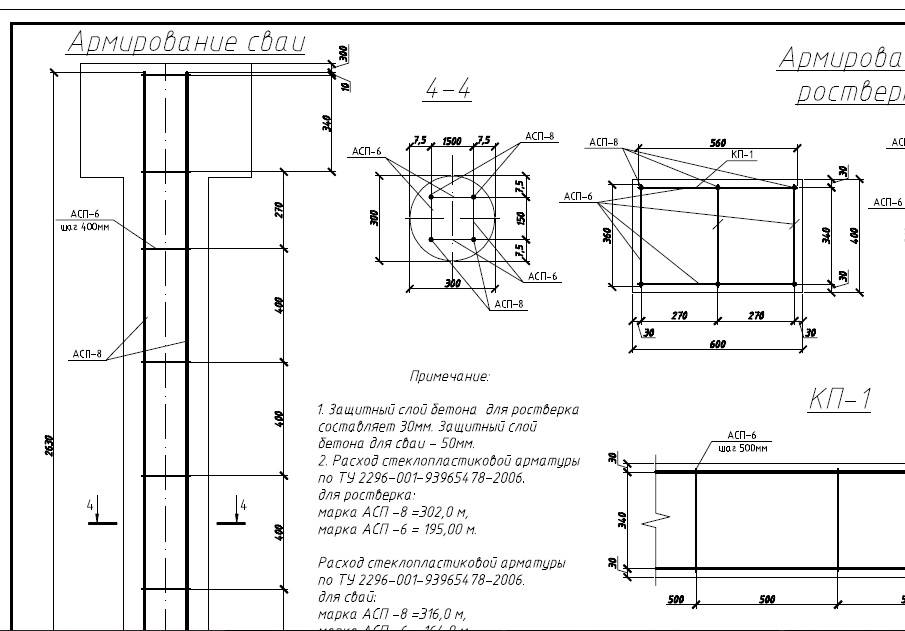

Эскиз составляющих элементов свайного фундамента с роствертком

Свайно-ростверковые фундаменты пользуются заслуженной популярностью среди тех частных застройщиков, которые хотят возвести качественное основание в максимально сжатые сроки на ландшафте сложной структуры. Ведь ростверк может быть незаглубленным или малозаглубленным, а это существенная экономия средств на его возведение.

Но, существует проблема правильного расчета необходимого количества несущих конструкций, их типа и шага установки, поэтому перед возведением нужно сделать полный сбор информации.

Также, сначала проводится проектирование фундамента с учетом характеристик будущего здания, ведь от того, сколько будет установлено свай, зависит конечная стоимость возведения дома, а уже затем проводится расчет свайного фундамента.

Конкретные цифры для расчётов

В случае, когда сложно либо невозможно определить несущую способность грунта, принимается значение 2,5 кг\см2,  это усреднённый показатель для грунтов российской средней полосы.

Исходные данные для расчёта свайных фундаментов

Максимальный шаг винтовых свай для малоэтажного и хозяйственного индивидуального строительства:

• строения из бревна или бруса 3 м;
• сооружения каркасного либо сборно-щитового типа 3 м;
• здания с несущими стенами из облегчённых блоков 2,5 м;
• дома из кирпича и полнотелых бетонных блоков 2 м;
• монолитные сооружения 1,7 м.

Для кустов свай под печи, колонны и подобные сооружения с сосредоточенной нагрузкой допустимое минимальное расстояние между сваями 1,5 м, для веранд и аналогичных построек 1,2 м.

Вес конструкций и частей зданий

Для сбора весов допустим приблизительный подсчёт. Ошибка в большую сторону приведёт к небольшому увеличению стоимости работ. Если же реальные нагрузки окажутся больше расчётных, то возможно разрушение фундамента и здания в целом.
Предпочтительный ориентир при отсутствии точной информации максимальное значение.

Стены :

• кирпичные 600-1200кг\м2;
• бревенчатые 600 кг\м2;
• газо- и пенобетонные 400-900 кг\м2;
• каркасные и панельные 20-30 кг\м2.

Крыши с учётом стропильной системы:

• листовая сталь, в т.ч. металлопрофиль и металлочерепица 20-30 кг\м2;
• листы асбоцементные 60-80 кг\м2;
• рубероид и другие мягкие покрытия 30-50 кг\м2.

Перекрытия:

• деревянные с утеплителем 70-100 кг\м2;
• цокольные с утеплителем 100-150 кг\м2;
• монолитные армированные 500 кг\м2;
• плитные пустотелые 350 кг\м2.

Снеговая и ветровая нагрузки подсчитываются с учётом средних региональных показателей с поправочными коэффициентами. Средняя эксплуатационная (полезная) нагрузка с учётом веса людей, оборудования, техники, мебели, домашней утвари — 100 кг\м2. После сведения веса необходимо применить к результату коэффициент запаса 1,2.

Пример подсчёта потребности в сваях

Для примера расчёта возьмём одноэтажный дачный дом:

• с крышей из металлочерепицы;
• стены бревенчатые;
• перекрытия деревянные;
• размер 6 Х 6 м;
• без фундаментальной печи;
• высота стен 2,4 м.

Расчет:

• вес стен из бревна: 2,4 (высота) Х 24 (периметр) Х 600 = 34560;
• вес перекрытий: 36 (площадь) Х2 Х 100 = 7200;
• вес крыши: 54 (площадь) * 20 = 1080;
• полезная нагрузка: 100 Х 36 = 3600.

Сборный вес дома: 34560+7200+1080+3600=46440 кг.

Снеговую нагрузку определяем для севера нашей страны по номинальной массе снежного покрова 190 кг\м2. Отсюда расчет равен: 6х6х190=6840 кг.

Итоговый сборный вес: (46440+6840) Х 1,2 (запас) = 63936 кг.

Выбираем сваю самого популярного размера 89*300мм при её погружении на 2,5 м с несущей способностью 3,6 т, а сводный вес также переводим в тонны. 63,9 : 3,6 = 17,75 шт. — понадобится 18 штук винтовых свай.

Далее сваи распределяются по свайному полю с учётом первоочередной установки в углах, примыканиях и пересечениях. Количество буронабивных свай будет соответствовать расчёту количества свай винтовых при соблюдении аналогичных параметров.

Для расчёта нагрузок, подбора оптимальных параметров свай и их количества, а также расчёта ростверка, разработаны специальные компьютерные программы, например, StatPile и GeoPile, облегчающие и упрощающие задачу по устройству фундаментов.

Расчет столбчатого фундамента, расчет свайного фундамента

Расчет столбчатого фундамента, свайный фундамент с ростверком

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для монолитного свайно-ленточного фундамента. Начните расчет сейчас!

Столбчато-ленточный фундамент

Чаще всего в загородном строительстве используют буронабивные сваи фундамента, которые идеально дополняются монолитной лентой – это самый простой и экономичный способ. Сваи берут на себя несущую функцию, тогда как ростверк (лента) берет на себя соединяющую функцию и таким образом равномерно распределяет нагрузку на столбы. Столбчатый монолитный железобетонный фундамент отлично подходит для пучинистых грунтов, когда земля промерзает и расширяется, при этом строение должно быть легким или средней тяжести. Фундамент на столбах идеальное решения для возведения деревянных, каркасных и дачных домов, а так же гаражей и хозяйственных построек. Столбчатый фундамент лучше не использовать при строительстве каменных или кирпичных домов.

Столбчатый фундамент своими руками

Онлайн калькулятор столбчатого фундамента позволяет вам не только произвести расчет количества столбов, количества арматуры и объема бетона, но и получить наглядные чертежи фундамента с ростверком и полную стоимость буронабивного фундамента с ростверком.

Технология предполагает заливку бетонного раствора в опалубку, для этого нужно заранее пробурить отверстия, при возведении частного дома земляные работы можно провести в ручную, без привлечения бурильной установки. Диаметр сваи рассчитывается из расчета давления, которое будет оказывать вес загородного дома. Сваи фундамента должны быть углублены ниже, чем уровень промерзания грунта в вашем регионе. Бетонные столбы подойдут для любой глубины, они могут быть монолитными, как в нашем случае, важно чтобы их ширина была минимум 400 мм. Асбестобетонные или металлические трубы подходящего диаметра можно залить бетоном, при этом исключаются работы по опалубке. Рекомендуемое расстояние между столбами не более 3 метров.

Несущая способность фундамента на сваях с ростверком

Учтите, что данный онлайн калькулятор предполагает только расчет материалов и затрат по вашему фундаменту, но не дает возможность просчитать несущую способность фундамента, так как для подобного расчета потребуется геодезия вашего участка, сбор нагрузок и прочее.

Как рассчитать свайно ростверковый фундамент

Обычно монолитный железобетонный ростверк располагается на самом фундаменте и равномерно распределяет на него нагрузку от здания. Прежде всего нужно определиться с типом фундамента который вам подойдёт он может быть столбчатый, свайный или ленточный фундамент с ростверком. При столбчатом и свайном фундаменте ростверк находится на вершинах свай соединяя их между собой, а на ленточном фундаменте он находится между фундаментом и несущими стенами. Так как несущими стенами могут быть не только наружные но внутренние стены то бетонный ростверк может иметь различную конфигурацию.
Определившись с типом фундамента можно сделать расчет ростверка. Столбчатый фундамент отличается от свайного фундамента в основном глубиной заложения поэтому рассчитать свайно ростверковый фундамент и столбчато ростверковый фундамент можно на одном и том же калькуляторе. Чтобы сделать расчет буронабивных свай с ростверком или расчет свайного ростверка, а также расчитать ленточно ростверковый фундамент можно воспользоваться онлайн калькулятором. Мне нравится делать расчет ростверкового фундамента калькулятором который находится на сайте stroy-calc.ru.

Прежде чем начать делать буронабивной фундамент с ростверком расчет нужно сделать

С помощью этого онлайн калькулятора можно рассчитать необходимый размер опалубки для ростверка, диаметр арматуры и её количество, а также объём бетона. Все расчёты производятся в соответствии со СНиП 52-01-2003 Бетонные и железобетонные конструкции, СНиП 3.03.01-87 и ГОСТ Р 52086-2003.
Чтобы произвести расчет свайно ростверкового фундамента в калькуляторе нужно указать: вид ростверка, марку бетона для ростверка, количество столбов или свай, диаметр и длину столба или сваи, диаметр и высоту расширения внизу столба или сваи если оно предусмотрено, ширину и длину заложения фундамента, высоту, размеры ростверка по длине и толщине, длину арматурного стержня, ширину, толщину и длину досок которые будут применяться при строительстве опалубки.
Указав эти параметры и нажав кнопку Рассчитать произойдёт расчет ростверка свайного фундамента и калькулятор покажет:

• Общую длину.
• Площадь подошвы и площадь внешней боковой поверхности.
• Необходимый объём бетона и вес этого бетона.
• Нагрузку передаваемую от фундамента на почву в местах основания столбов.
• Минимальный диаметр продольной и поперечной арматуры ростверка и столбов.
• Минимальное количество рядов арматуры ростверка и столбов.
• Расстояние между поперечными хомутами.
• Размер нахлёста арматуры.
• Общую длину и вес продольной арматуры.
• Общую длину хомутов ростверка и поперечной арматуры столбов и их вес.
• Количество досок необходимое для обустройства опалубки для ростверка.
• Максимальное расстояние между опорами опалубки.

Чтобы рассчитать ленточный ростверк для монолитного ленточного фундамента нужно указать: тип ростверка, марку бетона, ширину и длину фундамента, толщину и высоту ростверка, длину всех стержней арматуры, ширину, толщину и длину досок которые будут применяться для строительства опалубки.
указав эти параметры вы узнаете:

• Общую длину.
• Площадь подошвы и площадь внешней боковой поверхности.
• Вес и объём бетона необходимого для создания ростверка.
• Нагрузку передаваемую от фундамента на грунт.
• Минимальный диаметр продольных и поперечных стержней арматуры.
• Минимальное количество рядов арматуры.
• Расстояние между поперечными хомутами.
• Размер нахлёста арматуры.
• Общую длину и вес продольной арматуры.
• Общую длину и вес поперечной арматуры.
• Количество досок необходимое для обустройства опалубки.
• Максимальное расстояние между опорами опалубки.

Похожие записи:

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция. более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу.Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

Расчет свайного фундамента. Калькулятор онлайн

Расчет свайного фундамента — очень важный этап проекта будущего дома. Если допустить малейшую ошибку, срок службы конструкции сократится в лучшем случае до двадцати лет. При наименее благоприятных обстоятельствах катастрофа может произойти даже во время строительства.

Если внутри здания есть неустойчивые грунты, на которых наблюдается повышенная влажность, или какие-либо сложные рельефы, в этом случае единственным оптимальным решением будет правильный расчет свайного фундамента. Основное преимущество такой конструкции — чрезвычайно высокая надежность крепления даже на относительно мягком грунте, поскольку опора погружается на довольно большую глубину. Такие конструкции имеют гораздо лучшую надежность и долговечность, а для их реализации требуется не так много бетона, но вы должны понимать, что процесс их расчета и строительства довольно трудоемок.

Причин для расчета свайного фундамента можно найти более чем достаточно. Во-первых, правильно смоделированная конструкция имеет высокое сопротивление.Во-вторых, забивка свай обходится намного дешевле, чем строительство ленточной или черепичной конструкции. В-третьих, при невысокой несущей способности грунта — свайный фундамент — единственный вариант.

Если земля имеет низкую несущую способность, то при правильном расчете свайного фундамента вам не нужно рыть глубокие траншеи, чтобы сделать надежное основание. Для этого используются винтовые сваи. Но формула расчета при использовании таких материалов намного сложнее.

Плот представляет собой верхнюю часть фундамента, которая объединит в одну торцевые стены свай, а фундамент плота является опорой для будущего здания.Соединение плота и свай осуществляется при помощи специализированной сварки или стандартной заливкой бетона.

По монтажу решетки можно разделить на несколько категорий:

• Лента сливает только соседние сваи;
• Плитка — связывает каждый отдельный наконечник.

По виду материала:

• Бетон с арматурой. Под несущими стенами производится установка свай, а по глубине и ширине ростверка прорывают траншеи небольшой глубины;
• Подвесной бетон.Аналогичен предыдущему варианту, однако отличительной особенностью этого фундамента является то, что бетонная полоса не соприкасается с землей, а устройство компенсационного зазора при этом дает возможность предотвратить поломку опор в при сильных колебаниях грунта;
• Бетон. Изготовление такого фундамента предполагает использование двутавра или широкого металлического швеллера, под несущими стенами монтируется швеллер 30, а остальные опоры связаны с швеллером 15-20;
• из дерева. Крайне редкий вариант, который в последнее время практически не используется;
• Комбо. Здесь используются не только металлические опорные элементы, но и бетон.

Для проведения правильного расчета свайного фундамента необходимо подробнее ознакомиться с материалом основания. Это позволит точно создать проект, исходя из характеристик свайных конструкций и их свойств.

Все сложить вместе на ростверке. Его можно сделать из деревянных и металлических балок.Также можно взять монолитную железобетонную плиту. Но это сильно прибавит веса основной конструкции.

Свайные конструкции для расчета фундамента можно изготовить как самостоятельно, так и заказать на заводе. При изготовлении наземной постройки их фундамент лучше делать ровным.

Для правильного расчета свайного фундамента знать только квадратную конструкцию недостаточно. Необходимо учитывать трение, возникающее между боковой поверхностью стержня и землей.

Раньше винтовые сваи часто использовались военными инженерами при строительстве укреплений. Это было связано с тем, что они позволяют конструкции выдерживать высокие нагрузки в экстремальных условиях.

Внимание! Свайные конструкции по-прежнему незаменимы при создании мостов и переходов.

Основная часть ворса — ствол. Его диаметр от 80 до 130 мм. заканчиваются в виде острого конуса. Он приварен к клинку. Это позволяет быстро и эффективно вкручивать сваю в грунтовые конструкции.

Некоторые сваи обходятся без наконечника. В этом случае конец ствола имеет отверстие. На нем поставлен рычаг, позволяющий вращать сваю с нужной скоростью. Эта функция позволяет при необходимости удлинить ствол. Этот вариант очень необходим, когда работы ведутся на неустойчивом грунте.

К достоинствам свайных конструкций можно отнести:

1. Безопасная технология монтажа, позволяющая быстро возвести фундамент дома.
2. Возможность использования на любых почвах.Единственное исключение — камень.
3. Когда сваи раскатываются, не образуется толчков. Благодаря этой особенности свайный фундамент можно строить даже в районах плотной застройки, не опасаясь за сохранность близлежащих домов.
4. После установки винтовых элементов можно сразу же монтировать решетки. Разумеется, эта особенность учитывается при расчетах.
5. Расчет свайного фундамента можно производить как для холмистой местности, так и для неровностей.
6. Монтаж осуществляется практически в любых погодных условиях.Независимо от того, сколько градусов снаружи. Это никак не повлияет на качество фундамента.
7. Возможность перепланировки. Ни один другой тип фундамента не дает такого большого простора для конструктивных изменений, как свайный. При необходимости стальной болт можно открутить и прикрутить в другом месте.

Зная преимущества и особенности свайного фундамента, можно провести самые точные расчеты, Uscita все конструкции.

Расчет свайно-винтового фундамента с плотом включает большое количество моментов, но в первую очередь определяется глубиной сваи фундамента, которая зависит от типа и сложности грунта. В первую очередь нужно определить нормативную глубину промерзания грунта в вашем районе проживания, затем замерить ниже 20-25 см — это будет глубина свай фундамента.

После проведенных изыскательских работ необходимо будет определить расположение грунтовых вод, а также возможность колебаний в разные сезоны и качественные характеристики почвы на участке. Лучше всего, если проектированием свайных фундаментов и его разработкой займется квалифицированный специалист.

При расчете количества винтовых свай для фундамента в каждом конкретном случае следует учитывать следующие характеристики:

• Насколько прочен материал и ростверк;
• Какая присутствует несущая способность грунта, в том числе за счет уплотнения во время установки опоры;
• Если есть существенные перепады рельефа местности, в этом случае определяется, а также учитывается несущая способность базовой опоры;
• Как усадить сваи под действием вертикальной нагрузки;
• Какой вес имеет структура внутреннему содержимому;
• Какие бывают сезонные, динамические и ветровые нагрузки.

Кроме того, необходимо обязательно учитывать отстой свайного фундамента. Свайный фундамент должен быть в соответствии с планом работ, поэтому лучше, если его созданием будет заниматься профессиональный архитектор.

Важно! Расчет и последующее проектирование свайных фундаментов производится только после завершения всех изыскательских работ на объекте, проводимых квалифицированным специалистом.

Данные для расчета формул в этом случае будут выбраны в зависимости от качества и типа почвы.Следует отметить, что расчет свайного фундамента на усадку и деформацию требует максимально возможной точности выходных показателей.

Для построения правильных расчетов необходимо на строительной площадке провести геодезические изыскания. Первым делом под слабыми грунтами необходимо определить глубину слоя, способного выдержать вес постройки.

Важно! Расчет нужно делать так, чтобы свайные конструкции погружались в опорный слой не менее чем на полметра.

Чтобы узнать, на какую глубину нужно закручивать сваю, предварительно просверлите ее. Это позволяет определить, где находится уровень грунтовых вод. Также нужно учитывать, как промерзает земля зимой.

Весь процесс строительства разделен на следующие этапы:

1. Сначала разметка и выравнивание. Определяется местом, где вы будете устанавливать основные сваи. Затем вы можете установить второстепенные элементы. Расстояние между ними должно быть в пределах двух-трех метров.Под всеми стенами дома следует разместить стальные болты.
2. Привинчивание начинается с угловых свай. В верхнее отверстие стального болта пропускается лом. Удлинить рычаг на изношенном куске металлической трубы. При бурении отклонение от вертикали не должно превышать двух градусов. Угол наклона в процессе регулируется магнитным уровнем.
3. Расчет свайного фундамента в угловых сваях производится с помощью шлангового уровня. Накладываем этикетку. Они определяют горизонтальную плоскость и нижний край ростверка.
4. Остальные стопки свернуты.
5. Глубина завинчивания должна быть такой, чтобы от верха до земли было 20 см.
6. Поверхность занавеса усечена на указанных уровнях.
7. Для перемешивания раствора. Одна часть цемента на четыре части песка. Они заполнены стопками.

Корректные расчеты в планировке уровня свайного фундамента сделают конструкцию прочной и надежной.

Расчет на прочность отдельного предмета позволяет определить, сколько в целом вам потребуется свай для фундамента.За постоянную принимаем расстояние между стойками два метра. Причем согласно современным архитектурным тенденциям опоры должны иметь общий плотный фундамент.

Один пример ↑

Диаметр одного металлического болта 30 сантиметров. Ориентировочный вес постройки сто тонн. В формуле расчета свайного фундамента особую роль играет несущая способность грунта. Возьмем самый распространенный показатель — четыре килограмма на квадратный сантиметр.

Важно! Нагрузка не должна превышать несущую способность грунта.

Норма силы, которая будет действовать на каждую сваю в фундаменте, обозначена как Fсв. Расчет этого параметра производится по следующей формуле:

(πd2 / 4) * R

Задайте значения всех переменных:

• π — неизменное значение, бесконечное число, которое для простоты в математическом исчислении обозначается как 3,14.
• d — диаметр металлического болта (30 см).
• R — радиус, в данном случае четыре килограмма.

Свести все к одной формуле:

Fсв = (πd2 / 4)? R = 707,7? 4 = 2826 кг.

Именно такой вес в грунте способен выдержать один свайный фундамент. Исходя из этих данных — продолжаем рассчитывать.

Общий вес здания ровно 100 тонн. Эта цифра была взята для удобства расчетов. Перед дальнейшим расчетом свайного фундамента необходимо привести показатели к единой метрической системе.Переведите тонны в килограммы и получите значение N (количество опор).

N = 100000/2826 = 35,4.

Конечно, на тридцати пяти с половиной опорах одну монтировать не буду. Поэтому поймали в большую сторону. Для того, чтобы построить дом массой сто тонн на грунте с несущей способностью 4 кг / м ^Два нужно минимум 36 опор.

Пример второй ↑

Для понимания алгоритма расчета свайного фундамента закрепите материал и немного измените базовую линию. Увеличьте основание до 50 см.Это повысит удобство использования всей конструкции. Остальные параметры оставляем без изменений.

Fсв = 1962,5? 4 = 7850 кг

Рассчитайте свайный фундамент и получите 13 опор. Как видите, расширение основания позволяет значительно уменьшить количество свай, добившись хорошей стабильности работы.

Пример третий ↑

Расчет свайного фундамента, пример которого вы увидите позже, может использоваться как световой для загородного дома, имеет пару коттеджей, как раз в первом случае используются стандартные винтовые сваи, а при строительстве коттеджей потребуются использовать массивные буронабивные сваи, способные выдерживать довольно большие нагрузки.

Для упрощения примера расчет свайного фундамента выполняется с помощью винтовых опор. Следует отметить, что для этих свай малых размеров в процессе расчетов не учитывается поперечное трение, которое определяется при строительстве тяжелых зданий, оказывающих сваи значительным ударом.

При этом следует рассматривать подробный расчет общего количества свай и шаг их установки для одноэтажных домов, размер которых составляет 7 × 7 м:

• Изначально определяется общая масса расходников.Предположим, что общий вес древесины крыши и обшивки будет 27526 кг с учетом снеговой нагрузки;
• Размер полезной нагрузки 7х7х150 = 7350;
• Величина снеговой нагрузки 7х7х180 = 8820;
• Таким образом, примерный вес нагрузки на фундамент составит 27526 + 7350 + 8820 = 43696 кг;
• Теперь вес нужно будет умножить на запас прочности 43696х1,1 = 48065,6 кг;
• Например, предусмотрена установка шурупов-опор размером 86х250х2500.Чтобы рассчитать их количество, вам понадобится сумма общей нагрузки, которая будет прикреплена к сваям для распределения этой нагрузки. 48065,6 / 2000 = 24,03, округляем полученное число до 24 и получаем точное количество нужного количества стопок;
• Для установки 24 опор потребуется шаг установки 1,2 метра. Для формирования полового лага потребуется использовать две дополнительные сваи, которые будут располагаться прямо внутри дома.

Таким образом, по указанной выше технологии вы сможете рассчитать необходимое количество свай для любого дома вне зависимости от его особенностей.

На видео ниже вы можете увидеть, как производится расчет свайного фундамента специалистами:

Свайный фундамент — это экономичный и быстрый способ создать фундамент под строительство. Он позволяет работать в любых погодных условиях, а также дает возможность строить постройки даже на самых проблемных почвах.

Расчет свайного фундамента позволяет заранее определить, сколько нужно свай для дома определенной массы. Используя формулы, описанные в статье, можно быстро и точно провести расчеты.

Связанные с контентом

(PDF) Вертикальная мощность ростверка

Bransby, M. F. et al. Ge

«Техника» [http://dx.doi.org/10.1680/geot.9.P.131]

1

Высота фундамента ростверка

MF BRANSBY, JA KNAPPETT †, MJ BROWN † и P. HUDACSEK †

Фундаменты ростверков могут обеспечить экономичную альтернативу морским «грязевым» фундаментам для инфраструктуры морского дна

благодаря их улучшенным гидродинамическим характеристикам

, которые важны во время установки.

Фундамент ростверка состоит из сетки вертикальных решеток

, которые проникают в морское дно во время погрузки. Морская нагрузка —

нагрузок на эти типы фундаментов, вероятно, будет состоять из

вертикальных (в основном собственного веса) нагрузок и горизонтальных нагрузок «внутри —

». Однако на сегодняшний день не существует общепринятого метода проектирования

, поскольку несущая способность фундамента

может значительно отличаться от таковой для обычных сплошных неглубоких фундаментов

. В данной статье представлен аналитический метод

, предназначенный для расчета изменения несущей способности вертикального подшипника

при проникновении решетки в песок. Результаты показывают

, что ростверки могут достигать той же мощности, что и

твердых фундаментов такой же ширины, но для этого требуется

значительного проникновения в ростверк. Следовательно, выбор конструкции

, вероятно, будет зависеть от суммы осадки

, которую может выдержать конструкция.Были представлены упрощенные аналитические уравнения

, позволяющие рассчитать реакцию нагрузки на оседание

и рассчитать, сколько осадки

требуется для мобилизации пропускной способности плоской плиты

сплошного забоя такой же ширины. Методология

была проверена путем сравнения результатов

с результатами модельных испытаний.

КЛЮЧЕВЫЕ СЛОВА: несущая способность; опоры / фундаменты; модель

испытания; морское проектирование; пески

Les fondations a

`grillage pourraient offrir une alternation

e

´conomique aux fondations a

‘radier en mer pour des

infrastructures sur fond marin, en raison de leurs pro-

´te

´s hydrodynamiques supe

´rieures, qui sont impor-

tantes au cours de l’installation. Les fondations a

` grillage

comportent un treillis de grilles verticales pe

´ne

´trant dans

le fond matin au cours de la charge. Les charge en mer

de ces type de fondations, включая вероятные

обвинений verticales (a

`poids mort) и горизонтальных« en

service ». Toutefois, jusqu’a

`pre

´sent, aucune me

´thode

d’e

´tude reconnue n’a e

´te

´e ´e

car ´tabite

´des

fondations pourrait e

ˆtre sensiblement Diffe

´rente de celle

des fondations pleines Традиционные профсоюзы —

deur.Cette communication pre

´sente une me

´thode analy-

tique conc¸ue pour calculer la change de la force

portante en fonction de la pe

´ne

´tration de la grille dans le

соболь. Les re

´sultats montrent que les grillages permettent

de re

´aliser la me

ˆme force portante que des fondations

pleines de me

ˆme largeur, a

`

0005 une pe

´ne

´tration значительно дю ростверк. En con

´ sequence, les

choix de principe de

´pendront вероятностный du degre

´de

tassement que la structure pourra be

´rer. Des e

´quations

analytique simplei es

´es sont pre

´ssente

´es to permettre le

Calcul de la re

´action charge / tassement, et du degre

tassement ne

´cessaire pour mobiliser la force de dalle

plate d’un radier plein de la me

´me largeur globale.На

valide

´cette me

´thodologie en compare les re

´sultats avec

des re

´sultats obtenus sur maquette.

ВВЕДЕНИЕ

Морская инфраструктура, такая как концевые манифольды

(PLEM), концевые заделки трубопроводов (PLET) и временные анкеры

, могут поддерживаться мелкими фундаментами. В таких случаях

фундаменты могут состоять из одного большого фундамента

(«мадмат») или иногда нескольких фундаментов, поддерживающих одну и ту же структуру (Fisher & Cathie, 2003). Неглубокие фундаменты

могут либо опираться на поверхность, либо иметь плинт

, если ожидаются большие нагрузки.

Когда морская инфраструктура размещается на морском дне, она

первоначально подвергается вертикальной несущей нагрузке собственным весом

, W. Во время работы дополнительные нагрузки, вероятно, будут горизонтальными,

, H, в результате (a) расширение трубопровода или перемычки

, (b) задерживающие нагрузки (от траления или постановки на якорь),

или (c) гидродинамические нагрузки (на мелководье).В большинстве случаев

они будут применяться относительно близко к уровню морского дна

(поскольку конструкции манифольда имеют относительно на

по сравнению с их шириной), так что моментные нагрузки M обычно невелики. Следовательно, комбинация вертикального собственного веса

и дополнительной горизонтальной нагрузки определяет выбор типа и размера фундамента для

.

Трубопроводные конструкции размещаются на морском дне путем спуска

их с судна. Если конструкция относительно велика, операцию

можно проводить только в хороших морских условиях,

, потому что в противном случае опускание конструкции через зону разбрызгивания

опасно. Это означает, что для установки может потребоваться

дополнительного дорогостоящего времени на судне в ожидании соответствующих

погодных условий.

Фундамент с ростверком — привлекательная альтернатива традиционному грунтовому основанию

, уменьшающая собственный вес и гидродинамическую нагрузку

в зоне заплеска.Фундамент ростверка —

(рис. 1 и 2) состоит из множества тонких вертикальных решеток

, жестко соединенных вместе, образуя фундамент. Как правило,

толщина решетки t¼5 –10 мм, высота решетки

D¼50 мм и расстояние между центрами smay

могут варьироваться от 20 мм до 80 мм в зависимости от конструкции. Преимущество этих фундаментов

в том, что вода может свободно перемещаться между решетками

, и поэтому конструкция может быть легко опущена

через зону брызг даже при плохой морской погоде. Очевидно, что

будет иметь финансовые преимущества для подрядчика, так как

, вероятно, сократит время установки на море. Кроме того, существует вероятность того, что для фундаментов

потребуется меньше стали

, чем для обычных фундаментов с забойными коврами.

На сегодняшний день ростверковые фундаменты использовались в нескольких морских проектах

. Однако пока нет общепринятого метода

для расчета их несущей способности при

, будь то чисто вертикальная или комбинированная вертикально-горизонтальная нагрузка.

Кроме того, неясно, как на несущую способность

влияет расстояние между решетками и их толщина t (или, скорее всего,

, скорее всего, отношение расстояний, s / t) для различных почвенных условий. Остается выяснить

, для каких грунтовых условий и соотношений

несущая и комбинированная грузоподъемность

Рукопись получена 4 ноября 2009 г .; принята исправленная рукопись

12 апреля 2011 г.

Редактор приветствует обсуждение этой статьи.

 Advanced Geomechanics, Australia (ранее Университет Дана —

dee, UK).

† Университет Данди, Великобритания.

Проектирование фундамента здания (с расчетом)

Прочитав эту статью, вы узнаете о: — 1. Ремонт фундаментов 2. Минимальная глубина фундамента 3. Населенный пункт 4. Фундамент ростверка 5. Проходка фундамента.

Ремонт фундаментов:

Обветшание, повреждение и ремонт фундамента — явление не очень распространенное для зданий.На самом деле, если фундамент, такой как ростверк, и глубокий фундамент, такой как сваи, плот, сваи с недоразвёртыванием и т. Д., Повреждены, все здание будет повреждено, и ремонт этих оснований будет невозможен.

Следовательно, техническое обслуживание этих фундаментов, которое не может быть обобщено, не требуется, если иное не требуется в некоторых особых случаях, когда часть фундамента могла быть повреждена, требуя восстановления.

Однако происходит гниение и повреждение других фундаментов из неглубокой кладки, полностью или частично, требующих ремонта и восстановления.

Минимальная глубина фундамента :

Фундамент оказывает давление на почву внизу. Из-за давления, передаваемого на грунт, при небольшом движении основания вниз образуются полностью пластичные зоны, и грунт выпирает по обе стороны от фундамента, что является общим разрушением при сдвиге. Из-за смещения грунта снизу происходит оседание фундамента.

Чтобы противодействовать поднятию или смещению почвы, требуется определенная нагрузка на верхнюю часть почвы, прилегающую к фундаменту.Грунт над основанием фундамента обеспечивает нагрузку на почву и удерживает ее на месте.

Формула Ренкина предусматривает минимальное поднятие почвы:

где q = интенсивность нагрузки в тоннах / кв.м

ϒ = удельный вес почвы,

θ = угол естественного откоса почвы.

Расчетный фонд :

Осадка неглубокой кладки или R.C.C. фундаменты зданий часто встречаются.Расчет может быть равномерным или дифференцированным.

Причины :

Осуществление фундамента может производиться:

а. Недостаточная безопасная несущая способность грунта под фундаментом,

г. Перенапряжение кирпичной кладки фундамента, которое может быть вызвано раздавливанием и оседанием,

г. Местные слабые места, такие как пустоты, оставленные в кирпичной кладке, или зазоры в швах раствора, случайно оставленные во время строительства,

г.Открытие фундамента из-за выемки грунта рядом с ним для прокладки дренажного трубопровода и неправильная засыпка, что подвергает фундамент воздействию погодных условий,

e. Утечка из дренажных, грунтовых или водопроводных труб или грунтовых вод с внешней стороны на внутреннюю через фундаментную стену,

ф. Известь, которая используется в строительном растворе, в процессе старения уступает место, образуя полости, а иногда эти полости увеличиваются, обеспечивая доступ к большим крысам, которых обычно называют грызунами.

г. Движение при землетрясении,

ч. Повторное понижение и повышение уровня грунтовых вод,

и. Вибрация, вызываемая почвой при любой деятельности в окрестностях,

Дж. Обеспечивает меньшую глубину фундамента, чем требуется согласно формуле Ренкина для минимальной глубины фундамента, и

к. Посадка деревьев рядом с домом. Корни этих деревьев извлекают влагу из почвы и делают ее восприимчивой к оседанию. Корни входят в кладку фундамента и вызывают в ней трещины, приводящие к оседанию фундамента.Деревья не следует сажать на расстоянии ожидаемой высоты дерева от конструкции.

Фундамент ростверка :

Фундамент ростверка — это особый тип изолированного фундамента, который обычно используется для сильно нагруженных стоек, особенно в тех местах, где несущая способность грунта низкая. Глубина фундамента ограничена от 1,0 м до 1,5 м.

Нагрузка колонны или стойки распределяется или распределяется по большей площади с помощью слоев или ярусов балок, каждый ярус размещается под прямым углом к ​​следующему ярусу. Весь фундамент с балками залит бетоном с соответствующим покрытием со всех сторон.

Фундаменты ростверков бывают двух типов по материалам, из которых они изготовлены:

а. Фундамент стальной ростверк,

г. Фундамент деревянный ростверк.

Под стенами можно использовать фундамент из деревянных ростверков.

Из характера конструкции очевидно, что фундамент из стального ростверка, если он построен правильно и нагрузка распределяется на почву под ним, находится в пределах безопасной несущей способности почвы, фундамент требует очень небольшого ухода.Деревянные ростверки не заделываются в бетон и остаются в контакте с почвой и водой.

Однако, если древесина не выдержана и не обработана должным образом, она будет подвержена преждевременному гниению, требуя замены и обновления. В настоящее время фундаменты деревянных ростверков устаревают из-за отсутствия древесины и непомерно высокой стоимости.

Проходка фундамента:

Ремонт из-за провала фундамента — редкость. Однако на практике такие случаи встречаются.После выяснения причины неисправности и в соответствии с характером и типом конструкции в каждом конкретном случае следует выбирать способ ремонта.

Профилактические меры против растительности:

Растительность важна для жизни человека. Следовательно, посадка новой растительности и ее поддержание имеют важное значение. Но иногда растительность создает опасность для строений. Удаление растительности также вызывает не только загрязнение окружающей среды, но и наносит вред строящимся сооружениям.

и. Когда здание строится на усаживающейся почве, деревья, особенно быстрорастущие, не следует выращивать на расстоянии от предполагаемой высоты дерева.

ii. Если рядом со старым зданием, на некотором расстоянии от него, есть старые деревья, их не следует удалять сразу за одну операцию. Если удаление деревьев неизбежно, это нужно делать поэтапно.

iii. Если участок с усаживающейся почвой был недавно разработан для строительства зданий путем расчистки существующих деревьев и растительности, строительные работы не следует начинать до тех пор, пока почва, высушенная корнями деревьев, не нормализуется по содержанию влаги.

Обследование существующего фундамента для проверки его возможностей и способов его усиления при необходимости :

Иногда возникает необходимость осмотреть фундамент существующего здания, чтобы проверить, безопасен ли он или будет ли безопасным добавление одного или нескольких этажей к существующей конструкции.

Сечение фундамента должно быть определено либо путем получения его из чертежа «как построено», либо, в случае его отсутствия, путем обнажения фундамента путем выемки грунта по бокам и проведения измерений.

Следующим шагом будет определение несущей способности грунта вблизи фундамента и на уровне основания фундамента с учетом перекрывающего грунта.

Необходимо рассчитать статическую и временную нагрузку на фундамент, исходящую от существующей конструкции, включая фундамент. Оцениваемую таким образом интенсивность давления на грунт под фундаментом следует сравнивать с безопасной несущей способностью грунта.

Если интенсивность давления ниже допустимой несущей способности, фундамент может выдерживать дополнительную нагрузку до тех пор, пока интенсивность давления не останется в пределах безопасной несущей способности.

Теперь рассчитывается нагрузка дополнительного перекрытия, предлагаемого к добавлению, и проверяется сечение существующих несущих стен с учетом снижения прочности из-за старения конструкции. Если секция стены признана безопасной и фундамент также признан безопасным, а интенсивность давления на грунт под фундаментом находится в допустимых пределах, можно построить предлагаемый дополнительный пол.

Однако, если фундамент окажется несоответствующим, его необходимо укрепить путем расширения основания фундамента с учетом степени развития нижнего баллона под давлением.Расширение основания непросто, поскольку добавление бетона по бокам основания не сделало бы его монолитным с существующим основанием.

В таком случае решением было бы предоставить новое основание требуемой ширины и толщины, предпочтительно RCC, чуть ниже существующего. В качестве альтернативы фундамент можно снести на уровне, на котором несущая способность грунта будет выше, и построить полностью новый фундамент.

В обоих случаях существующий фундамент должен быть освобожден от нагрузки надстройки, так как его придется снести.Это может быть сделано путем подколотки, то есть путем продевания балок (игл) через стену над фундаментом. Таким образом, вся нагрузка на конструкцию будет передаваться на вставленные балки и передаваться на грунт через опоры столбов балок или свай.

Когда нагрузка существующей конструкции будет успешно перенесена, существующий фундамент откроется внизу, а новый фундамент будет уложен сегментами. В качестве альтернативы, весь фундамент придется снести, заложить новый фундамент на желаемой глубине и построить стену, чтобы соединить существующую стену.

Пример 2.1 :

В двухэтажном каменном доме предлагается надстроить дополнительный этаж. Как бы вы проверили, безопасен ли существующий фундамент для дополнительного этажа? Могут быть приняты подходящие данные для существующей ширины фундамента, давления грунта, нагрузки и т. Д.

Предлагаемый разрез двухэтажного дома показан на рис. 2.9. Вес фундамента на грунте:

Масса Р.C. Плита = 0,10 x1 x 1 x 2, 400 = 240 кг / м ²

Вес заполнения или отделки = 0,025 x1 x 1 x 2300 = 58 кг / м ²

Вес штукатурки потолка = 0,006 x 1 x 1 x 2300 = 14 кг / м ²

Известковое покрытие на крыше = 0,10 x 1 x 2,000 = 200 кг / м ²

Общая нагрузка от полов и крыши = 2 × 240 + 1 × 58 + 2 × 14 + 200 + 200 + 150 = 1116 кг / м ²

Поскольку пролет составляет 3000 мм, нагрузка на стену от перекрытий и крыши будет составлять половину пролета = 0.5 x 3,0 x 1,116 = 1,674 кг / м

Общий вес на земле от существующего фундамента = 3,720 + 476 + 1,674 — 5,870 кг / м

Требуемая ширина фундамента = 5 870/10 000 = 0,5870 м или 600 мм.

Существующее фундаментное основание шириной 600 мм было в порядке. Вес дополнительного этажа с учетом высоты этажа 3,0 м и толщины плиты, известковой террасы и т. Д. Такой же, как у существующего

.

Вес стены = 1 x 3,0 x 0,25 x 1,0 x 1,920 = 1440 кг / м

Статическая нагрузка Р.C.C. штукатурка кровли, пола и потолка = 1 x1,5 × 1 x (240 + 58 + 14) = 468 кг / м ²

Живая нагрузка 1 x1,5 × 200 = 300 кг / м

Общая дополнительная нагрузка = 1,440 + 468 + 300 = 2208 кг / м

Общая нагрузка на фундамент с дополнительной нагрузкой = 5 870 + 2 208 = 8,078 кг / м

Ширина, необходимая для фундамента = 8,078 / 10,000 = 0,8078 м или 808 мм

Существующее основание шириной 600 мм будет небезопасным. Обеспечить ширину фундамента 900 мм.

Основание шириной 900 мм и толщиной 200 мм из R.C.C. будет предоставлен в нижней части существующей базы.

Нагрузка на почву будет увеличена на, 1 x 0,9 x 0,2 x 1 x 2400 = 432 кг / м

Общая нагрузка составит 8 078 + 432 = 8 510 кг / м

Требуемая ширина фундамента = 8,510 / 10,000 = 0,851 м или 851 мм

Предоставленная база 900 мм безопасна.

Проверка глубины фундамента:

По формуле Ренкина минимальная требуемая глубина

Предусмотренная глубина фундамента = 3 x 0.15 + 0,20 = 650 мм, сейф. Новое основание будет расположено под существующим, как показано на эскизе.

Если при проверке будет обнаружено, что существующее цементобетонное основание в плохом состоянии, оно будет снесено и удалено, а зазор будет заполнен кирпичной кладкой с цементным раствором 1: 4 того же размера после укладки нового R.C.C. основание.

Инженер-строитель: Фундаменты ростверка — Описание.

Фундамент ростверка состоит из ряда слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт ( см. Рис.9,58 ).

Основания для ростверков в наши дни редко бывают экономичными для постоянных оснований, за исключением очень тяжелых нагрузок. Однако их сборная форма может оказаться очень полезной для временных работ, особенно там, где требуется повторное использование фундамента ( см. Рис. 9.59 ).

Балка ростверка может быть из любого материала, чаще всего из стали, сборного железобетона или дерева. Однако в некоторых постоянных ситуациях, когда существуют необычные обстоятельства, такие как изобилие прочной древесины или возможное повторное использование существующих прокатных стальных профилей, ростверк может оказаться как успешным, так и экономичным.В постоянных условиях долговечность становится важным фактором проектирования, а защита и / или выбор подходящих материалов — важная часть конструкции. В случае стального ростверка под землей это обычно достигается за счет бетонирования ростверка. Бетон для средних грунтовых условий обычно требует минимального покрытия стали толщиной 100 мм. В случае деревянных ростверков выбор подходящей породы древесины и / или подходящей защиты для консервации имеет решающее значение для проектирования, как и для деревянных свай.

Рис. 9.58 Фундамент ростверка.

Расчет ростверка осуществляется путем расчета нагрузок и моментов, прилагаемых к надстройке, и определения необходимой площади основания с использованием подходящего допустимого давления на грунт для данного состояния.

В этой области можно выбрать количество и размер каждого слоя ростверка. Затем слои проектируются так, чтобы выступать от края верхнего слоя, что определяет размеры балки, необходимые для противодействия приложенным изгибающим моментам и поперечным силам (, см.рис.9.60 ).

Если ростверк облицован бетоном, а последовательность и метод строительства и нагрузки совместимы с требованиями проекта, можно использовать комбинированное действие балки и бетона.

Рис. 9.59 Фундамент ростверка — временные работы.

Рис. 9.60 Фундамент ростверка — схемы изгиба и сдвига.

Сваи и свайно-ленточные фундаменты в верхнем несущем слое слоистого основания

1.

Бартоломей А.А. Расчет осадки свайно-ленточного фундамента. М .: Стройиздат, 1972.

Google ученый

org/ScholarlyArticle»> 2.

Бугров А.К. Решение смешанной задачи теории упругости и теории пластичности грунтов // Осн. Fundam. Мех. Грунтов, No 6 (1974).

3.

Бугров А.К. Использование несвязанного закона пластического течения в смешанной задаче теории пластичности и теории упругости грунтов // Тр.ЛПИ, № 354 (1976).

4.

Бугров А.К., Зархи А.А. Расчеты фундаментов и земляных дамб с учетом развития районов предельно напряженного состояния грунтов // Гидротехника. Строит., № 12 (1978).

5.

ГОСТ 5686-78. Геморрой. Методы полевых испытаний, Стандарт, Москва (1978).

6.

Рекомендации по расчету свайных оснований на вертикальные и горизонтальные нагрузки, Стройиздат, Москва (1971).

7.

СНиП II-15-74. Основания зданий и сооружений. Нормы проектирования, Стройиздат, Москва (1975).

8.

СНиП II-17-77. Свайные фундаменты. Нормы проектирования, Стройиздат, Москва (1978).

9.

Ю. Трофименков Г., Ободовский А.А. Свайные фундаменты жилых и промышленных зданий. М .: Стройиздат, 1970.

Google ученый

10.

Флорин В.А. Основы механики грунтов. 1, Госстройиздат, Ленинград-Москва (1959).

Google ученый

Фундамент ростверка — типы, преимущества и недостатки

Фундамент ростверка

Фундамент ростверка, состоящий из двух или более чем двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки на большой площади.

Фундамент, состоящий из двух или более чем двухъярусных балок, наложенных на слой бетона для распределения нагрузки по большой площади, относится к фундаменту Grillage.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать глубоких земляных работ, необходимых для фундамента. Он находится в основании колонны.

Балка ростверка одного яруса расположена перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и подмостей массивных конструкций.

Фундамент и ростверк похожи, но их функции различаются. Фундамент передает нагрузку от конструкции к земле, а ростверк распределяет тяжелую нагрузку по широкой площади земли.

Типы фундаментов ростверков

Исходя из материала, различают два типа фундаментов ростверков.

• Стальной ростверк
• Деревянный ростверк

Фундамент стального ростверка

Этот фундамент состоит из одно- или двухъярусных соединений RSJ (стальных прокатов), залитых в цементобетон.RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена для давления на почву в допустимых пределах.

Обычно этот фундамент имеет пределы, построенные с помощью двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Фундамент ростверка может состоять только из одного яруса, если стена не несет большой нагрузки.

Нагрузка, которую несет стальная опора или стена, сначала передается на верхний ярус балок, затем на второй ярус, расположенный ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса в нужном положении используется распорка диаметром 30 мм или разделитель труб диаметром 25 мм.

Минимальный зазор между полками соседней балки должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен до 300 мм или в 1,5–2 раза больше ширины полки, в зависимости от того, что меньше.

Если балки разнесены на расстояние, превышающее максимально допустимое, вполне вероятно, что бетон между балками может не действовать монолитно с лучами, и это может стать причиной разрушения фундамента.

Минимальное бетонное покрытие 100 мм поддерживается по всей открытой поверхности и концам балок для защиты балок от коррозии.Бетонное покрытие под нижним ярусом балок должно быть не менее 150 мм.

Также прочтите — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Деревянный фундамент для ростверка состоит также из деревянных балок и может быть использован из деревянных балок, а также из деревянных балок. выдерживать большие нагрузки на слабых почвах. Такой фундамент подходит для земли, которая всегда остается заболоченной .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 до 75 мм, установленных друг на друга.

Над этой площадкой нижнего яруса брусьев размещается размер почти 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной площадки.

Наконец, массивное бревно используется в центре опалубки нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на изображении.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, размещенные непосредственно под колонной.

Наконец, нижний брус передает всю нагрузку на грунт фундамента через деревянную платформу.

Иногда можно использовать фундамент из деревянных ростверков и под постоянными стенами. Но в таком случае древесину необходимо беречь от возможных вредных воздействий.

Также прочтите — Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности фундамента с решеткой

Фундамент с ростверком помогает соединить весь фундамент в единую структуру и равномерно распределить нагрузку на дом .

В основном это монолитная конструкция ПКР, прочность которой придает металлический каркас.

Проектирование фундамента ростверка

• Для целей проектирования важно рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте необходимую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению можно определить количество и размеры балок для каждого слоя ростверка.
• Это поможет определить размеры балок, необходимые для противодействия поперечным силам и изгибающим моментам.
• Способы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования фундамента ростверка для аудитории

Порядок строительства фундамента ростверка

Фундамент ростверка из стальных или деревянных стыков, установленных ступенчато. Распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
• Поверх бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см. Эта длина двутавра равна ширине фундамента.
• Затем заливается бетон, чтобы заполнить пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливается бетон во внутреннее пространство, чтобы заполнить его.
• Теперь исправить стальные подпорки путем соединения с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Как правило, ростверковый фундамент используется для тяжелых зданий, таких как ратуши, башни и фабрики.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и балкой

Преимущества фундамента с решеткой

• Процесс установки прост и быстр.
• Сталь, из которой изготовлены стальные фундаменты ростверков, можно многократно использовать повторно, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что сделает его подходящим для различных применений.
• Помогает снизить вибрацию дома рядом с шоссе или железнодорожной линией.
