Кирпичная кладка считается одной из самых простых и в то же время основополагающих строительных работ – сегодня без нее практически невозможно построить то или иное здание своими руками. Хотя процедура, на первый взгляд, не требует особых знаний и навыков, халатно относиться к ней недопустимо. От качества ее выполнения зависит, как долго простоит стена и не будет ли она представлять опасность для людей внутри. По этой причине не стоит полагаться только на собственную сообразительность, желательно хотя бы в общих чертах получить представление о задаче до того, как приступать к ее выполнению.

Виды и габариты кирпича

Строительный материал с таким названием выпускается из разных видов сырья, а потому может иметь совершенно разные размеры, но мы отбросим саманные и другие блоки, сосредоточившись на кирпиче в классическом понимании – том, который бывает белым и красным.

Теоретически на заказ можно сделать блоки любого размера, однако есть и стандартные габариты, которые в виде таблицы выглядят следующим образом:

• простой одинарный кирпич имеет 25 см в длину, 12 в ширину и 6,5 – в толщину;
• утолщенный вариант имеет все те же параметры, кроме толщины, которая здесь составляет уже 8,8 см – кстати, в привычной горизонтальной кладке она воспринимается скорее как высота;
• одинарный кирпич модульных размеров несколько больше простого по длине и ширине – 28,8 см и 13,8 см соответственно, но по толщине меньше на 2 мм – она составляет 6,3 см;
• утолщенный кирпич модульных размеров имеет длину и ширину, как у одинарного модульных размеров, а толщину – как у простого утолщенного;
• утолщенный вариант с горизонтальным расположением пустот имеет габариты, полностью аналогичные простому утолщенному – 25 на 12 на 8,8 см.

Особенности

Правильный выбор основного строительного материала – это лишь половина дела, ведь нужно еще правильно его уложить, чтобы стена дома соответствовала необходимой плотности и модулю упругости, чтобы выдержать вес здания, а также имела достаточно низкую теплопроводность, дабы внутри было тепло даже зимой. Все эти показатели также нужно знать заранее, чтобы правильно спроектировать строение и точно рассчитать количество нужных кирпичей.

Принятые обозначения

Чтобы разбираться в характеристиках кирпичной кладки, следует для начала ознакомиться с распространенными обозначениями, используемыми среди строителей для быстрого понимания того, о чем идет речь. Сначала рассмотрим, как называются разные грани строительного блока. Так, плоская, длинная и широкая сторона с максимальной площадью, которая в горизонтальной кладке обычно находится сверху и снизу, называется постелью. Сторона, ограниченная длиной и толщиной, имеющая средний размер относительно других граней кирпича, называется ложком – именно ее мы обычно видим в готовой кладке. Самая маленькая грань, которой один блок обычно прилегает к другому при любом типе кладки, называется тычком.

Что касается самой кладки, то здесь определений несколько больше, но и в них разобраться не слишком сложно.

• Швы – это места стыка между кирпичами, которые обычно заполняются раствором. Они бывают горизонтальными и вертикальными – это зависит от пространственной ориентации такого шва.
• Кирпичи довольно редко кладут в один ряд, потому принято классифицировать еще и ряды по их расположению в возводимой стене. Если блоки одной стороной выходят внутрь будущего здания, такой ряд называется внутренней верстой, если наружу – лицевой, или же наружной верстой. Иногда ряд кирпичей скрыт между наружной и внутренней верстами – тогда его называют забуткой.
• Постель кирпича практически всегда скрыта внутри стены, а вот к ее поверхности он может выходить как тычком, так и ложком, соответственно, такие ряды называются тычковыми или ложковыми. Если на поверхности стены все ряды выглядят однотипно, будучи тычковыми или ложковыми, то соответственно называется и вся кладка – тычковой или ложковой. При этом, для повышенной прочности, которая особенно принципиальна для наружной стены дома, а иногда и просто для красоты, используется определенная система перевязки швов, когда всю кладку целиком нельзя назвать ни тычковой, ни ложковой, потому что в ней по определенной схеме чередуются ряды. Иногда даже в пределах отдельного ряда наблюдается система перевязки, чтобы создать на поверхности некий узор.

Ради удобства строителей ширина кладки измеряется в половинках кирпича – делить блоки на более мелкие части будет просто неудобно.

Толщина и высота

Толщиной кирпичной кладки называется расстояние между наружными сторонами внутренней и внешней версты. Зачастую именно толщина определяет прочность стены и ее способность сохранять тепло, потому с этим показателем определяются исходя из климата региона, а также предназначения постройки и ее общего веса. Толщина кладки обычно измеряется четвертями, половинками и целыми кирпичами. Если в толстой кладке присутствует несколько горизонтальных рядов вглубь стены, то между ними должен быть еще и вертикальный шов, который тоже немного увеличивает габариты. В среднем его оценивают в 1 см, но на практике отклонения в ту или иную сторону на 2 мм вполне реальны и допустимы.

Следовательно, по толщине кладка может быть одного из таких видов.

• Четверть кирпича – 6,5 см толщины. На самом деле никто не ломает кирпич – его просто кладут на ложок, который примерно вчетверо уже, нежели длина постели одинарного блока.
• Полкирпича – 12 см. Как и в предыдущем случае, никто не крошит стройматериалы – блоки просто укладываются горизонтально на постель, а с наружной и внутренней стороны кладки видно ложки.
• Кладка в один кирпич – 25 см. Теоретически ее можно выполнить из двух верст в полкирпича, но стена будет надежнее, если слой будет только один – просто кирпичи укладываются горизонтально на постель, а снаружи и внутри видно их тычки, тогда как друг к другу они прилегают ложками.
• Полтора кирпича – 38 см. В этом случае получаем сочетание двух предыдущих вариантов – одна из верст выложен по принципу «в один кирпич», а другая – «в полкирпича». В этом типе кладки уже предполагается вертикальный шов, потому он заложен в расчет толщины в виде дополнительного сантиметра.
• Два кирпича – 51 см. Две параллельные кладки в один кирпич плюс один вертикальный шов между ними.
• Два с половиной кирпича – 64 см. В толщину заложены сразу два вертикальных шва, с двух сторон окружающие забутку. Одна из верст выкладывается в полкирпича, тогда как вторая – в целый.

С высотой кладки дело обстоит несколько проще, поскольку кладка в четверть кирпича встречается редко, а значит, в расчет берется только толщина кирпича, которая у одинарного составляет 6,5 см, а у утолщенного – 8,8 см. В расчет высоты обязательно закладывается горизонтальный шов, который в среднем несколько толще вертикального – его округляют до 12 мм, хотя в реальности он варьируется в пределах 10-15 мм.

Если кладку планируется усовершенствовать армированием или электропрогревом, то горизонтальный шов в принципе не может быть тоньше 12 мм.

Следовательно, при использовании одинарного кирпича высота одного ряда составляет в среднем 7,7 см (собственно ряд плюс шов), в случае с утолщенным вариантом такой показатель составляет ровно 10 см. Оба варианта строительного материала имеют размеры, рассчитанные специально для того, чтобы можно было получить целую единицу измерения высоты – один метр. Для этого нужно 13 рядов из одинарного кирпича или 10 – утолщенного.

Физические качества

Прочность стены из кирпича зависит от очень многих качеств, некоторые из которых напрямую зависят от качества кладки. Свойства кирпича и раствора тоже имеют определенное значение, но с ними дело обстоит несколько проще. Прочность на сжатие кладки в целом примерно вдвое ниже, чем аналогичный показатель отдельного кирпича, использованного при ее возведении. Дело в том, что в готовой стене практически невозможно добиться идеальной равномерности нагрузки на всю площадь, ведь ни сами блоки не являются идеально плоскими, ни структура раствора в швах не является стабильной и одинаковой. Классический кирпич прекрасно выдерживает сжатие, но его прочность на изгиб значительно ниже – в среднем, впятеро, потому важно даже не столько уменьшение веса конструкции, сколько его правильное распределение.

Чаще всего разрушение кладки начинается с того, что кирпич, чья середина располагается ровно под вертикальным швом следующего горизонтального ряда, трескается пополам, поскольку здесь он испытывает одновременную нагрузку и на сжатие, и на изгиб. Из-за отсутствия адекватного соединения между двумя половинками дополнительно возрастает нагрузка на соседние кирпичи сверху и снизу, из-за чего начинает разрастаться вертикальная трещина. Со временем признаки разнобоя лишь усугубляются, и в итоге стена рушится.

Частично помешать этому может выбор утолщенного кирпича, поскольку в стенах из такого материала прогнозируемо меньше вертикальных швов, являющихся слабым местом кладки. Сам блок от увеличения своей толщины тоже становится прочнее и способен выдерживать повышенную нагрузку. Желательно выбирать еще и материал идеально правильной формы. Это позволяет равномернее распределять нагрузку и элементарно упростить перевязывание, поскольку отдельные элементы идеально подходят друг к другу.

Свойства раствора тоже оказывают определенное влияние на прочность. Чем более высокая марка, тем лучше масса схватывается и сопротивляется сжатию, но лучше обращать внимание даже не на марку, а на пластичность состава. Только благодаря последнему показателю раствор равномернее распределится по шву, а ведь это позволит уменьшить неравномерность нагрузки на отдельные участки кладки.

Вопреки распространенному мнению о том, что каменщик – профессия, требующая скорее физических усилий, качество работ также имеет огромное значение. Возведение стен требует определенного таланта и неспешности в пользу качества, ведь швы должны быть плотно заполнены раствором при одинаковой плотности и толщине. Однажды даже был произведен эксперимент, по результатам которого стена, возведенная опытным мастером, оказалась почти вдвое прочнее, чем полностью аналогичная по материалам и толщине, но построенная новичком.

Кладка из кирпича ценится за потрясающую долговечность, а также способность противостоять огню и воздействию химических реагентов. Все эти показатели обусловлены плотностью блоков, однако многие проектировщики в нашем климате предпочитают выбирать стройматериал меньшей плотности, поскольку у таких кирпичей теплопроводность значительно ниже. Кроме того, при использовании материалов меньшей плотности снижается и вес конструкции, а это лишний раз бережет и сами кирпичи, и фундамент, позволяя еще и сэкономить на строительстве. В среднем двойное снижение плотности блоков дает почти такое же снижение массы конструкции (раствор свою массу не меняет) и полуторную экономию на материалах, которая возможна благодаря снижению давления на нижнюю часть здания.

Необходимые инструменты и раствор

О растворе в целом уже было сказано выше – он должен быть пластичным и как можно более прочным, чтобы не быть слабым звеном в кладке. Что касается времени схватывания состава, то здесь время должно быть тем большим, чем меньше опыта у мастера, поскольку новички зачастую не приспособлены работать быстро. Если опыта нет вовсе, время застывания должно составлять никак не меньше трех часов.

Раствор можно приобрести уже в готовом виде, тогда он, возможно, будет содержать различные добавки, в частности, повышающие устойчивость смеси к морозам. Впрочем, многие хозяева, предпочитающие строить самостоятельно, сами делают и раствор. Учитывайте, что разные марки цемента, обеспечивающие разную степень прочности смеси, предполагают и различные пропорции для смешивания с песком, потому универсальной формулы расчета не существует.

Кладка выполняется не голыми руками – перед началом выполнения работ необходимо запастись соответствующим инструментарием. Набор всего необходимого может иметь следующий вид.

• Мастерок, также известный как кельма – основной инструмент любого каменщика, прочно с ним ассоциирующийся, выглядит как характерная треугольная лопатка. Необходим для выполнения сразу нескольких задач – например, нанесения раствора, его разравнивания и проделывания канавок.
• Кирка-молоток позволяет расколоть кирпичи, ведь вряд ли габариты планируемой стены везде идеально соответствуют размерам блока. Кроме того, с помощью такого инструмента можно бороться с неровностями кирпича. Для резки альтернативным инструментом может стать болгарка с алмазным диском, тогда к ней нужны и соответствующие приспособления вроде защиты для рук и лица.
• Чтобы кладка получилась ровной и не покосилась под действием элементарных законов физики, в процессе возведения стен обязательно нужно пользоваться уровнем, отвесами и надежным шнуром.
• Бетономешалка растянет свежесть раствора во времени, но может оказаться дорогим приобретением, если вы не планируете заниматься строительством регулярно.
• Уголки и перекладины станут хорошими помощниками в плане усложнения геометрии кладки, когда возводится не одиночная стена без изысков, а сложное строение с углами, а также оконными и дверными проемами.

Системы и типы перевязки швов

Хотя кирпичи имеют приблизительно одинаковые размеры, их всегда укладывают с определенной накладкой на соседний ряд – это называется перевязкой и способствует образованию целостной стены вместо набора кирпичных столбиков, соединенных между собой только раствором. Способов организации перевязки существует довольно много, но наиболее популярны сегодня три из них.

• Цепной способ, также известный как однорядный, пользуется, вероятно, наибольшим успехом, поскольку он одновременно довольно прост и очень надежен. Смысл заключается в том, что отдельные горизонтальные ряды выкладываются и тычковыми, и ложковыми, причем обычно через один – получается своеобразное «переплетение». Результат на лицевой стороне получается довольно красивым, потому внешняя отделка необязательна. Для правильного оформления углов и любых других срезов понадобятся кусочки в четверть, три четверти и полкирпича, потому что без них окончить стену в нужном месте грамотным срезом будет проблематично. Такой нарезкой лучше не заниматься самостоятельно – есть производители, которые выпускают блоки соответствующих размеров.
• Цепная перевязка особенно уместна в местах пересечения двух стен. Каждый второй ряд в этом случае частично встроен в другую стену, благодаря чему две стороны здания характеризуются целостностью и каждая из них опирается на соседнюю. Это добавляет прочности зданию и увеличивает его долговечность.
• Многорядная перевязка заключается в технике укладки, при которой ложковые и тычковые ряд идут не через один, а в каком-либо другом порядке и в неравном количестве – рядов одного из видов будет куда больше, нежели другого. При этом небольшое смещение следующего ряда по отношению к аналогичному следующему сохраняется всегда.

Хорошим примером того, как сложные системы перевязки увеличивают прочность здания, являются некоторые старинные постройки, которые находят по всему миру. В древности раствор не был известен многим народам, кроме того, он справедливо считается менее надежным, нежели кирпич, однако бесшовная кладка с грамотной перевязкой иногда насчитывает даже несколько тысячелетий, при этом не является особо пострадавшей.

Правила и варианты раскладки

Правильная раскладка обязательно предполагает некоторое смещение следующего ряда относительно предыдущего. Если для стен, которые в будущем предполагают еще и эстетическую отделку, внешний вид раскладки не имеет особого значения, то в некоторых случаях заказчик может попросить выложить определенный узор или даже рисунок из кирпичей, в определенном порядке развернутых торцом или ложком – тогда дополнительное оформление уже не понадобится. Следовательно, раскладка полезна и для прочности здания, и для его привлекательности.

Опять же, можно придумать много способов раскладки вплоть до выкладывания вполне узнаваемых контуров, но на сегодня особой популярностью пользуются шесть схем, отличающиеся относительной простотой.

• «Дорожка» – самая простая схема, которую дети усваивают еще во время игры с конструктором. Накладка одного кирпича на другой составляет ровно половину его длины, составляя ровный и простой узор. Соответственно, части меньше, чем полкирпича, в этом случае не нужны.
• Блочная раскладка предполагает целенаправленное чередование целых кирпичей и половинок в одном ряду, но необязательно через один. Смещение здесь обычно относительно небольшое, потому стена выглядит как одинаковые по своей форме плавные вертикальные зигзаги.
• Крестовая модель тоже основывается на чередовании целых кирпичей и половинок, однако смысл заключается в том, что горизонтальные ряды идут через один, выглядя как ложковые и тычковые (эти могут просто выкладываться из половинок, если стена тонкая). Эстетизм выкладки состоит в том, что поверх целого кирпича посередине обязательно укладывается половинка, благодаря чему получается характерный крестовый узор.
• В бранденбургской модели в каждом горизонтальном ряду выкладка ведется по принципу «за двумя целыми кирпичами третий – половинка». Смещение делается таким образом, чтобы середина этой самой половинки располагалась точно под (и над) вертикальным швом между двумя целыми блоками.
• Готическая кладка дает возможность использовать постоянно чередующиеся блоки разной длины, но должна прослеживаться определенная схема благодаря равномерному смещению одинаковых рядов.
• Раскладка «дикарка» требует соблюдения единственного правила – кирпичи разной длины располагаются хаотически, в них необязательно должна просматриваться логика.

Распространённые ошибки

Огромные затраты на строительство совершенно не окупятся, если сам хозяин не особо сведущ в технике кладки или нанял исполнителей, не стремящихся выполнить работу качественно. Существует немало ошибок, которые сильно портят конечный результат, потому о них обязательно нужно упомянуть.

• Халатное отношение к работе недопустимо. Кладка, как и швы, должна быть строго ровной, последние нужно старательно заполнять раствором в одинаковом количестве. Если этого не сделать, в стене будут щели, не способствующие теплосбережению, а износ стены, вероятно, ускорится.
• Укладывать кирпичи наискосок нежелательно, а если это все же сделано, то хотя бы не должно быть значительных пустот, заполненных одним лишь раствором – кирпич всегда должен опираться на другой кирпич или его кусочек. Подобную ошибку часто совершают при устройстве наклонной крыши, а вероятным следствием будет обрушение всей конструкции, ведь раствор намного хуже кирпича выдерживает сжатия, а сами блоки не вынесут изгиба над несуществующей опорой.
• Некачественный кирпич с большим количеством извести подлежит обязательной отделке, иначе в сырую погоду та будет понемногу вываливаться из блоков, создавая пустоты и угрожая обвалом здания.
• Слишком тонкие стены или пренебрежение созданием вентиляционного зазора между утеплителем и облицовочной верстой приводят к тому, что внутри стены может накапливаться конденсат, который зимой замерзает. Как известно, вода при замерзании расширяется и требует больше объема, что способно сломать стену.
• Использование пустотелого кирпича предполагается исключительно в стене, причем дырки в нем не должны быть видны снаружи. Даже если потом заделать их раствором, это все равно не спасет помещение от существенных теплопотерь через эти отверстия. Кроме того, влага, попадая сюда, может замерзать со всеми вытекающими последствиями, описанными выше.
• Над любыми проемами в стене следует устанавливать прочные цельные перемычки, способные выдержать вес всего кирпича над ними. Такая конструкция должна углубляться на добрых 15-25 см в стену с каждой стороны от проема, иначе ее обрушение – лишь вопрос времени. Ширина встраивания с двух сторон должна быть одинаковой. Недопустимо полагаться на то, что большее углубление с одной стороны нивелирует недостаточное с другой.

Советы строителей

Опытные мастера почти всегда могут дать несколько полезных советов для начинающих, без которых те гарантированно совершили бы одну из распространенных ошибок. Например, принципиальным моментом является правильный расчет фундамента с учетом гидрогеологии выбранной территории. Следует понимать, где расположены грунтовые воды, сколько их, насколько на их количество влияют обыкновенные осадки, одинаково ли стабилен грунт под будущим домом в течение года. Если этого не учесть, то даже правильно рассчитанный фундамент, обладающий якобы достаточной прочностью, может «поплыть», особенно если он тоже сделан из кирпича и обладает ограниченной прочностью на изгиб. В такой ситуации он лишь поспособствует растягиванию стен над ним и изгибу отдельных блоков, потому трещины в стенах появятся слишком быстро и здание долго не проживет, представляя реальную угрозу для своих обитателей.

Отдельным моментом является утепление наружных стен дома или обкладка основной стены облицовочными материалами. Многие новички не учитывают, что между этими двумя слоями обязательно нужно оставлять небольшой зазор, потому что при перепадах температур там все равно обязательно возникнет конденсат, способный разрушить строение. Если внутрь попадает влага, туда же может проникнуть и грибок, который со временем разрушает структуру строительных материалов и увеличивает износ дома.

Чтобы избежать подобных явлений, следует правильно организовать вентиляцию межстенового пространства, для чего используются особые вентиляционные коробочки. Такое приспособление изготавливается из очень прочных материалов, способных нормально переносить любую влажность и перепады температур без деформации. Благодаря им терморегуляция внутри стены происходит естественным путем, а лишняя влага получает выход, потому не скапливается внутри и не так сильно разрушает конструкцию.

О том, как правильно сделать кирпичную кладку своими руками, смотрите в следующем видео.

Кирпичные стены — все о кладке кирпича

Кирпич — прочный и долговечный материал. Стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций, в том числе от железобетонных перекрытий. Срок службы кирпичных стен при надежных фундаментах и правильно выполненной кладке практически не ограничен.

Вместе с тем кирпич, особенно полнотелый, обладая высокой прочностью, по своим теплозащитным качествам, уступает многим другим стеновым материалам. Например, при расчетной температуре наружного воздуха -30 °С  (большинство районов центральной части России) наружные стены сплошной кладки из полнотелого кирпича должны иметь толщину 64 см (2,5 кирпича). В то же время толщина деревянных брусчатых стен может быть лишь 16-18 см.

Для того чтобы сократить расход кирпича, уменьшить массу стен и нагрузку на фундаменты, наружные стены следует выкладывать либо из пустотелого, либо из полнотелого кирпича, вести кладку с образованием пустот, колодцев, уширенных швов, а также применять эффективные утеплители, теплые кладочные и штукатурные растворы. Применение сплошной кладки из полнотелого кирпича толщиной более 38 см (1,5 кирпича) экономически нецелесообразно. При заполнении воздушных, полостей минеральным войлоком (битуминизированная минеральная вата) тепловая эффективность кирпичной стены увеличивается на 30-40 %, а при использовании пенопласта — на 200 %. Применение теплых кладочных растворов (на основе мелких заполнителей из шлака, керамзита, туфа, трепела, перлита, опилок и т. п.) также повышает теплозащитные качества стен на 10-15 %.

Типы кладок кирпичных стен

Распространенной и экономичной конструкцией наружных кирпичных стен является так называемая колодцевая кладка, при которой стену выкладывают из двух самостоятельных стенок толщиной в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев. Колодцы по ходу кладки заполняют утеплителем: шлаком, керамзитом, легким бетоном. Колодцевая кладка хорошо защищает утеплитель от внешних воздействий, хотя несколько и ослабляет конструктивную прочность стены.

При сплошной кладке экономичным решением является также устройство кирпичных стен с утеплением их снаружи или изнутри помещений. В этом случае толщину кирпичной стены можно принять минимальной исходя лишь из требований прочности, т.е. во всех климатических районах она может быть равной 25 см. Тепловая защита при таком решении обеспечивается толщиной и качеством утеплителя.

При расположении утепляющего слоя изнутри его защищают от водяных паров пароизоляцией, при расположении снаружи защищают от атмосферных воздействий экраном или штукатуркой. При использовании пустотелого (многодырчатого) кирпича возможны все перечисленные выще варианты устройства наружных стен, в том числе и сплошная. кладка без утепления, при которой толщина стены будет примерно на 0,5 кирпича меньше, чем при кладке из полнотелого кирпича.

Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают, причем инерционность тем больше, чем толще стена, чем больше ее масса. В кирпичных домах температура внутри помещений имеет незначительные суточные колебания, и это является достоинством кирпичных стен. Вместе с тем в домах периодического проживания (дачи, садовые домики) это свойство кирпичных стен не всегда желательно, особенно в холодное время года. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками.

Виды кирпича

Для кладки стен малоэтажных зданий пригодны практически все виды кирпича, выпускаемые промышленностью.
Красный (глиняный) обыкновенный и пустотелый кирпич пластического прессования применяют без ограничения. Тот же кирпич полусухого прессования и силикатный нельзя применять без дополнительной защиты в наружных стенах ванных комнат, душевых и постирочных. Внутренние несущие стены обычно выкладывают из полнотелого (глиняного или силикатного) кирпича любой выпускаемой промышленностью марки. Минимальная толщина внутренних несущих стен 25 см, сечение столбов не менее 38х38 см, простенков не менее 25х51 см.

При больших нагрузках несущие столбы и простенки армируют металлической сеткой из проволоки диаметром 3-б мм через 3-5 рядов кладки по высоте. Перегородки выкладывают толщиной 12 см (вполкирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных «на ребро», более 1,5 м их также армируют проволокой через 2-3 ряда кладки по высоте. Для облицовки фасадов лучше всего использовать лицевой керамический кирпич. По внешнему виду, фактуре и допустимым отклонениям в размерах он является наиболее качественным.

Кладка кирпича

Кладку кирпичных стен ведут на цементно-песчаном, цементно-известковом или цементно-глиняном растворе. Цементно-песчаный раствор практически при любой марке цемента получается излишне прочным и жестким, поэтому лучше, если в его состав добавить известковое или глиняное тесто. Раствор от такой добавки станет более пластичным и удобоукладываемым, а расход цемента уменьшится в 1,5-2 раза. Марка раствора для несущих стен и столбов, а также для штукатурки фасадов — 25, для несущих стен и перегородок — 10.


Марка цемента	Марка раствора
	25	10
	Соотношение частей раствора ( цемент : [известь либо глина] : песок )
400	1 : 2 : 12	1 : 4 : 20
300	1 : 1,5 : 10	1 : 3 : 16
200	1 : 1 : 8	1 : 2 :12
100	1 : 0,5 : 4	1 : 1 : 6

Известковое тесто, применяемое в качестве добавки к цементно-песчаному раствору, готовят из гашеной извести. Если имеется негашеная известь в виде отдельных кусков (кипелка) или порошка (пушонка), ее необходимо погасить водой в творильной яме, обшитой досками, и выдержать в таком состоянии не менее двух недель. Чем больше срок выдержки, тем лучше, так как повышаются однородность состава и прочность известкового теста.


Глиняное тесто, используемое для кладочных растворов, также целесообразно приготовить заранее. Для этого куски глины замачивают в воде и выдерживают их до полного размокания (3-5 сут). Затем добавляют воду, перемешивают и процеживают смесь, после отстоя сливают лишнюю воду и употребляют тесто в дело. Срок хранения глиняного теста неограниченный.

Раствор для кирпичной кладки приготавливают непосредственно перед началом работ и используют его в течение 1,5-2 ч.

Толщину вертикальных швов принимают в среднем равной 10 мм. Горизонтальные швы при использовании раствора с пластифицирующими добавками (известь или глина) выкладывают также толщиной 10 мм, без добавок — 12 мм. Максимальная толщина швов 15, минимальная — 8 мм.

Кладку наружных стен начинают с углов здания, на каждом из которых делают маяки высотой в 6-8 рядов кирпича в виде наклонных штраб. Затем между ними, с отступом от вертикальной плоскости стены на 3-4 мм, на уровне верха укладываемых кирпичей натягивают шнур-причалку. Кладку кирпичей всегда начинают с наружной стороны. Для прочности ряды кирпичной кладки ведут с перевязкой вертикальных продольных и поперечных швов, используя при этом не только целый кирпич, но и его части: 1/4, 1/2 и 3/4. Если кирпичную стену штукатурят с двух сторон, следует стремиться к перевязке швов в каждом ряду. При кладке стен с расшивкой наружных швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае необходимо, чтобы облицовочный ряд кирпичей был перевязан со стеной не реже чем через 5 рядов.

На рисунке показана сплошная кладка наружных стен толщиной 25, 38 и 51 см с системой полной перевязки вертикальных швов как в каждом ряду, так и через 3 или 5 рядов.

При чередовании только первого и второго рядов получается однорядная перевязка швов, если же после второго ряда уложить третий, снова второй, затем первый и т. д. (показано в аксонометрии), то получится трехрядная перевязка. При двойном чередовании второго и третьего рядов полная перевязка вертикальных швов произойдет через пять рядов.

Прочность кирпичной кладки, выполненной с перевязкой вертикальных швов в каждом ряду или через 3-5 рядов, практически одинакова. Она значительно увеличивается, если независимо от системы кладки в горизонтальных швах через 3-5 рядов проложить арматурную сетку с ячейками шириной 6-18 см из проволоки диаметром 3-6 мм.
Ненесущие перемычки над оконными и дверными проемами при их длине до 1,5 м могут быть рядовыми, т. е. выполненными на месте, по ходу кладки, путем устройства армированного пояса из высокопрочного цементно-песчаного раствора толщиной слоя 3-5 см, уложенного по деревянной опалубке. Рядовую перемычку можно усилить прокладкой дополнительной арматуры в 2-3 нижних рядах кладки из проволоки диаметром 4-6 мм с заведением ее отогнутых концов в кладку на 1-1,5 кирпича в каждую сторону от проема.

Брусковые сборные железобетонные перемычки при толщине (высоте) 7-14 см могут перекрывать пролеты длиной соответственно до 1,8-2,3 м. Если на такую перемычку опираются балки перекрытия, то с внутренней стороны стены ее высота должка быть 22-29 см. Для крепления коробок столярных изделий по ходу кладки устанавливают деревянные антисептированные (покрытые битумом и обернутые рубероидом) пробки, кратные по размеру кирпича: в оконных проемах по две, в дверных — по три с каждой стороны проема.

Стены с воздушной прослойкой устраивают при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды перевязывают с основной стеной через 4-6 рядов тычковыми рядами кирпичей либо металлическими связями. С наружной стороны такие стены во избежание продувания обычно оштукатуривают или выкладывают с расшивкой швов при строгом контроле качества работ.

1. воздушные прослойки
2. металлические связи
3. наружная верста из тычковых кирпичей

Металлические связи (анкеры из проволоки диаметром 4-6 мм) защищают от коррозии битумом, цементным раствором или эпоксидной смолой. Тепловая эффективность таких стен значительно увеличивается, если воздушную прослойку заполнить теплым раствором, минеральной ватой или пенопластом.
Особенно эффективен пенопласт. При его использовании общую толщину наружной стены можно уменьшить до 29 см (12+5+12), причем такая стена по теплозащитным качествам эквивалентна сплошной кирпичной кладке из полнотелого кирпича толщиной 64 см.

Кирпичные стены с внутренним или наружным утеплением упрощают процесс кирпичной кладки и позволяют вести работы по их утеплению во вторую очередь. При утеплении стек изнутри можно использовать фибролит, арболит, опилкобетон, мягкие древесно-волокнистые плиты, а также термоизоляционные блоки из легкого бетона. Плиты из органических материалов устанавливают по маякам на относе, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.
Для наружного утепления лучше всего использовать минеральную вату или пенопласт.

1. утеплитель
2. воздушная прослойка
3. маяки из раствора
4. дощатая обшивка

Стена колодцевой кладки состоит из двух продольных стенок толщиной в полкирпича, расположенных одна от другой на расстоянии 14-27 см и соединенных между собой через 65-120 см вертикальными поперечными стенками.
Колодцы между продольными и поперечными стенками заполняют утеплителем слоями толщиной 10-15 см с послойным трамбованием. Для предупреждения усадки утеплители через 30-60 см по высоте устраивают горизонтальные диафрагмы из армированного цементно-песчаного раствора или тычковых рядов кирпича.

Колодцевую кладку применяют в тех случаях, когда имеется в достаточном количестве относительно легкий и малотеплопроводный материал для заполнения внутреннего пространства стен: шлак, керамзит, щебень или песок легких горных пород, древесные опилки и т. п. Минеральные материалы (не поддающиеся биологическому разрушению) можно использовать в виде сухой засыпки, органические — обязательно в виде легких бетонов на основе неорганических вяжущих: цемента, извести, гипса или глины.



Кирпичная кладка. Виды кирпичной кладки.

   Кирпичная кладка основана на выполнении базовых правил, иначе не будет достигнута необходимая прочность и монолитность всей строительной конструкции. Само понятие «кирпичная кладка» существует столько же времени, сколько известен сам кирпич во всех своих проявлениях.

● Независимо от качества кирпича, без профессиональных навыков его использования вообще теряется весь смысл вкладывать время и средства в работу. Для производства кирпича выработаны и утверждены определённые стандарты — ГОСТ 530-2012. Для кладки кирпича также существуют нормы.

Правила разрезки кирпичной кладки

● Основные принципы кирпичной кладки заключается в том, что необходимо неукоснительно следовать трём правилам разрезки. По своей структуре кирпич хорошо подготовлен для того, чтобы без ущерба переносить нагрузки на сжатие, а испытывать нагрузки на изгиб он не любит. Отсюда вытекает:

1. Плоскости рядов должны быть параллельны между собой для того, чтобы кирпич в кладке испытывал нагрузку только на сжатие и исключалось давление на конструкцию под углом (максимально-допустимый угол может быть не более 17 градусов;

2. Боковые грани кирпичей внутри каждого ряда должны образовывать две системы взаимно перпендикулярных областей — т.е. быть бок о бок друг с другом, образовывая между собой поперечные и продольные швы;

3. Вертикальные продольные и поперечные швы в кладке должны быть параллельны и между собой образовывать шов.

Перевязка в кирпичной кладке

● Принцип перевязки — это когда верхний кирпич обязательно должен ложиться на два нижних (можно и на три) с минимальной глубиной в одну четверть кирпича. Другими словами верхний кирпич должен ложиться на шов между нижними для более равномерного распределения нагрузки во всей кладке по всей ширине стены. Иначе не будет достигнута необходимая прочность и монолитность всей строительной конструкции. Перевязка бывает вертикальных, поперечных и продольных швов.


             Кирпичная кладка в полкирпича.                                       Кирпичная кладка в один кирпич.

   При кладке стен без использования при этом облицовочного кирпича применяется цепная перевязка — это когда происходит чередование тычковых и ложковых рядов.
• Для строительства стен с последующей облицовкой применяется многорядная перевязка — это когда в кирпичную кладку входят несколько стенок шириной в полкирпича, состоящих из ложков. После шести рядов ложковой кладки идёт ряд тычковой кладки (для одинарного кирпича — через шесть рядов, для полуторного — через пять рядов). Однако для возведения столбов, простенков до одного метра рекомендуется применять трёхрядную перевязку, где на один тычковый ряд приходится три ложковых ряда. Определённые ряды в кладке выкладываются в обязательном порядке только тычками независимо от типа перевязки: первый и последний ряды кирпичной кладки, в выступающих элементах (например в карнизах), под опорными конструкциями балок.

Кирпичная кладка в полтора кирпича

Виды кирпичной кладки

● Сплошная кладка выполняется в виде монолитной конструкции шириной в полкирпича. Кирпичи в сплошной кладке уложены вдоль наружной грани стены. Ряды кирпичей называются верстами, а заполнения между ними — забутки.

● Облегчённая колодцевая кладка широко используется при воздвижении объектов небольшой этажности. Облегчённая кладка состоит из двух стенок в полкирпича шириной, параллельных между собой. Только из целых кирпичей. Простенок между этими стенами заполняется теплоизоляционными материалами. Не допускается полностью выполнять в таком стиле всю стену — максимум через метр по высоте необходим тычковый ряд.

● Армированная кладка используется в конструкциях, испытывающих значительные нагрузки. Арматура располагается в вертикальных и горизонтальных швах, толщина которых должна быть толще диаметра армированного прута на 4 мм. Поперечное армирование исполняется с помощью металлических сеток прямоугольной или зигзагообразной формы, которые укладываются через 3-5 рядов кладки.

● Декоративная кладка с правильной геометрией рисунка швов получает всё более широкое распространение при облицовке зданий. Весьма распространённый пример —  с наружной стороны здания идут три ложковых ряда с перемыкающим рядом тычкового ряда. Причём в данном случае возможно чередование силикатного кирпича с керамическим облицовочным. Но вариантов декоративной кладки существует не один десяток.

● Баварская кладка кирпича. Отличительной особенностью баварской кладки является смешение нескольких оттенков коричневого и красного цветов. В результате смешения оттенков, которых может быть до восьми, получается довольно оригинальных внешний вид строения.

● Кладка с облицовкой — это когда одновременно с воздвижением стены происходит облицовка наружной поверхности лицевым (декоративным) кирпичом. Перевязка облицовочного ряда и самой кладки стены производится на уровне тычкового ряда.

● Используется несколько способов кладки: кладка вприсык и вприсык с подрезкой, кладка вприжим, кладка вполуприсык-забутка. Лицевую и внутреннюю стороны кладки ровняют по натянутому шнуру (выравнивается ватерпасом), а уровень вертикальности углов и стен контролируется отвесом. Зазор между направляющим кирпичом и шнуром следует оставлять 2-3 миллиметра для того, чтобы какой-нибудь кирпич не смог «вытолкнуть» шнур (в таком случае велика вероятность, что остальные кирпичи будут уложены неровно).   Раствор наносится кельмой (мастерком) на участок не более одного метра длиной — больше не имеет смысла, т.к. во время укладки раствор может потерять необходимые связующие свойства. Нанесённый раствор разглаживают по поверхности и в идеале его толщина должна быть около 1,6-1,8 см., что в результате даст нужный шов в 1-1,2 см. Для того, чтобы при кладке раствор не вытекал из швов наружу в нерациональных количествах, наносить его нужно на расстоянии сантиметра два от краёв. В объёме всей кладки раствор достигает 23%. Опытный каменщик, который видит кирпич не первый день (и не первый год) конечно же ничего не измеряет — его действия мастерски отточены до уровня профессионала, за которым приятно наблюдать.

Перевязка кирпичной кладки — однорядная многорядная трехрядная

 Кирпичная кладка имеет свой порядок укладки кирпичей — систему перевязки, которая подчиняется правилам разрезки. Система включает в себя перевязку швов:

• вертикальных;
• продольных;
• поперечных.

Перевязка продольных швов препятствует расслоению стены на более тонкие слои (стенки) и способствует равномерному распределению по ширине кладки напряжения от нагрузки. Так, стена толщиной 1,5 кирпича выложенная только ложками, работает как три несвязанных между собой стенки в 0,5 кирпича, нагрузки на каждую из них при этом распределяются неравномерно.

Для того, чтобы обеспечить продольную связь между отдельными кирпичами, необходим перевязка поперечных швов. Она обеспечит распределение нагрузок между соседними участками кирпичной кладки. Стена в таком случае будет работать как монолит при температурных деформациях, неравномерных осадках и т.п.

Продольные швы перевязывают тычковыми рядами, поперечные – тычковыми и ложковыми.

Системы перевязки кирпичной кладки стен.

Основные системы перевязки:

• однорядная или цепная;
• многорядная;
• трехрядная.

Однорядка перевязка кирпичной кладки

применяется для кладки стен. Получается чередованием ложковых и тычковых рядов: поперечные швы сдвигают относительно друг друга на ¼ кирпича, продольные – на ½ кирпича; вертикальные швы перекрывают кирпичами вышележащего ряда:

 1 – тычковый ряд;
2 – ложковый ряд.

// ]]>

Кирпичная кладка с использованием многорядной перевязки

состоит из стенок толщиной ½ кирпича, сложенных из ложков и перевязанных тычковыми рядами через несколько рядов по высоте (рисунок б). Максимальная высота ложковой кладки ограничена в зависимости от размера кирпича и составляет:

• при толщине кирпича 65 мм — 1 тычковый ряд на 6 рядов кладки;
• при толщине 88 мм – 1 тычковый ряд на 5 рядов кладки.

1– тычковые ряды;
2-6 – ложковые ряды.

Продольные вертикальные швы кладки из одинарного кирпича с многорядной перевязкой перекрываются тычковым рядом через 5 ложковых. Тычки могут располагаться и в отдельных рядах, и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками смежного ряда на полкирпича, швы 5-го – тычками 6-го ряда на четверть кирпича. Такая кладка называется пятирядной. Чтобы усилить перевязку кладки тычковые ряды укладывают через 3 ложковых.

Многорядная ситема перевязки не в полной мере соответствует третьему правилу разрезки кладки. Вместе с тем, отсутствие перевязки на небольшую высоту не снижает прочность кладки, при этом швы расположены на пути теплового потока, что увеличивает их термическое сопротивление и улучшает показатели кладки по теплотехнике. Укладка ложковых кирпичей по шнуру более производительна чем укладка тычковых. Поэтому пятирядная перевязка стен облегчает и ускоряет  работу каменщика, позволяет сократить количество поперечных швов,  при этом проще обеспечить точность перевязки.

При использовании цепной перевязки необходимо значительное количество трехчетвертных кирпичей для углов, торцов стен и столбов. Обрубка же кирпичей на трехчетвертки и иные неполномерные кирпичи требует не только временных затрат, но и приводит к значительной потере кирпича. Поэтому по многим параметрам многорядная перевязка имеет преимущества перед цепной (однорядной).

Многорядная система перевязки часто рекомендована в качестве основной для возведения стен, включая стены с облицовкой, но её недопустимо применять при кладке столбов – они не будут прочными.

Простенки до 1 м и столбы выкладывают с использованием трехрядной системы перевязки.

Трехрядная система перевязки (по системе профессора Онищенко).

Кирпичную кладку с использованием трехрядной перевязки выполняют из целого кирпича с добавлением небольшого количества половинок. При этом допустимо совпадение наружных вертикальных швов в трех рядах кладки по высоте.

Кирпичная кладка столбов с трехрядной перевязкой.

Тычковый ряд укладывают через 3 ложковых ряда. Такая система перевязки требует наименьшего количества неполномерного кирпича:

• столбы 2х2 кирпича – кладку выполняют только целыми кирпичами;
• столбы сечением 1 ½ или 2х2 ½ кирпича – две половинки в каждых 4 рядах кладки.

а – столб сечением 2х2 кирпича;
б – сечением 1,5х2 кирпича;
в – сечением 2х2,5 кирпича.

При примыкании к столбам тонких стенок, соединение производят с использованием выпущенной из столба штрабы или стальных стержней, закладываемыми в столбы.

// ]]>
Кирпичная кладка простенков

шириной до 1 м выполняется с использованием трехрядной системы перевязки (шириной более 4 кирпичей допускается выполнять с использованием многорядной перевязки). Для образования в простенках  четвертей  — в 1-ом тычковом ряду укладывают четвертки, в ложковых рядах – половинки.

а – простенок сечением 2х3 кирпича;
б – сечением 2х3,5 кирпича.

Простенки и столбы часто испытывают большие по сравнению с другими конструкциями нагрузки, поэтому из нельзя выкладывать впустошовку, но допускается – неполное заполнение вертикальных швов на глубину до 10 мм от лицевой поверхности. Кирпичную кладку столбов и простенков шириной менее 2 ½ кирпича выкладывают только из целого отборного кирпича.

Виды кирпичных кладок

Виды кладок

Кирпич имеет две основных рабочих сторон: ложок – длинная сторона и тычок – короткая. Комбинация и смещение рабочих сторон относительно друг друга позволяет получить различные виды кладок.

Существует более 10 видов кладки облицовочного кирпича.

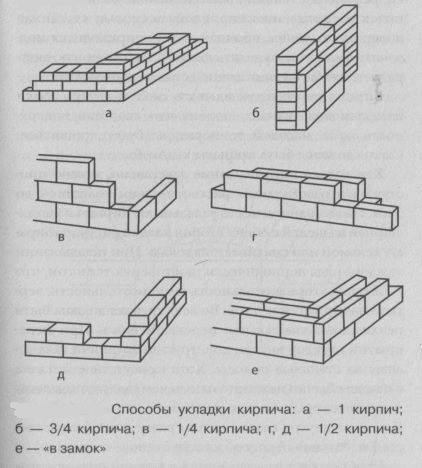

1. Ложковая кладка в полкирпича

Кирпич укладывается длинной стороной и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва.



2. Ложковая в четверть кирпича

Технология такая же, только смещение производится на 1/4 кирпича.



3. Тычковая

Кирпич укладывается короткой стороной и так же, как и в случае с ложковой кладкой, сдвигается в каждом следующем ряду наполовину.



4. Ложковая диагональная со сдвигом в четверть кирпича

При укладке ложковой стороной кирпич в каждом ряду сдвигается на четверть.



5. Голландская

Кладка облицовочного кирпича, при которой один ряд укладывается только короткой стороной, а следующий – чередованием «ложка» и «тычка».



6. Крестовая Тип I

Производится чередование ложкового ряда и тычкового.



7.Крестовая Тип II

Кладка лицевого кирпича выполняется по аналогии с Крестовой Тип I, но со сдвигом стыков на 1/2 длины в каждом втором ложковом ряду.



8. Готическая

В ряду чередуются «ложок» и «тычок», при этом относительно предыдущего ряда «тычок» смещается на половину своей длины, а «ложок» – на 1/3 длины.



9.Цепная кладка

Выполняется по схеме: два «ложка» – один «тычок» – два «ложка».



10. Хаотичная кладка «дикая»

В природе нет ничего симметричного и именно поэтому хаотичная, или «дикая» кладка является наиболее естественной для визуального восприятия. Большое количество частных домостроителей в Европе выбирают хаотичную кладку для своего дома.

Рекомендации:

·         Выборочно 4-16 тычков на 1м²

·         Перевязка только в четверть кирпича

·         При использовании ¼ и ¾ кирпича в кладке также возможна перевязка в полкирпича

·         Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка

·         Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга

·         Допускается не более 5 ступеней в кладке

·         Не допустимо устройство цепной кладки



11.Силезская

Укладка выполняется чередованием в каждом ряду: два «ложка» – один «тычок» со смещением в каждом ряду аналогично готической кладке.



12. Фламандская

Чередование «ложков» и «тычков» в каждом ряду, при этом каждый следующий ряд располагается так, чтобы его «тычки» находились в центре «ложков» предыдущего ряда.



Решая, какой вид кладки облицовочного кирпича выбрать для своего дома, стоит ориентироваться на свои эстетические предпочтения: посмотрите, какие кладки использовали другие строители, и как выглядят дома с тем или иным вариантом кирпичного рисунка.

Кирпичная кладка стен

Ведение кирпичной кладки требует определенного практического навыка. Отметим здесь лишь главные, принципиальные вопросы для тех, кто желает выполнить ее собственными руками.

Используемый кирпич

Кирпичная кладка состоит из двух материалов: кирпича и скрепляющего его раствора. Кирпич в основном используется керамический (красного цвета) и силикатный (преимущественно белого цвета).

Глиняный (керамический) кирпич имеет следующие размеры: 250 х 120 х 65 мм. Разные грани кирпича имеют свои названия: тычок — размером 120 х 65 мм, ложок — размером 250 х 65 мм, постель — размером 250-120 мм. Вес полнотелого кирпича около 4-5 кг, что удобно для ручной кладки. Но производится кирпич и более легкий (пористый, пустотелый и др.) Использовать последние для стен сельского дома предпочтительнее, т. к. они имеют лучшую теплоизоляцию.

Силикатный (утолщенный) кирпич имеет иные размеры: 250 х 120 х 88 мм. Вес сухого силикатного кирпича должен быть не более 4,3 кг.

Главным показателем для характеристики кирпича является марка, свидетельствующая о его прочности при сжатии. Глиняный и силикатный кирпичи выпускаются следующих марок: 75, 100, 125, 150, 175, 200, 250, 300. Отметим, что для возведения стен 1-2-этажного сельского дома достаточна марка 75, 100.

Глиняный кирпич можно использовать для кладки стен подвала, цоколя, наружных стен и перегородок, печей и дымоходов. Силикатный же кирпич для кладки подвалов, печей и дымоходов не допускается.

Раствор для кладки

Кладочные растворы состоят из разных составляющих и в зависимости от этого имеют свое название. Цементный раствор состоит из смеси цемента, песка и воды. Цемент придает раствору высокую прочность и долговечность.

Смешанные растворы состоят из смеси цемента, извести, глины, песка, воды и различных химических добавок. В этих растворах известь, глина и химические добавки придают кладочному раствору подвижность, дополнительную долговечность, способствуют экономии цемента и, следовательно, уменьшают стоимость раствора.

Применяются также и чисто известковые, и чисто глиняные растворы.

Растворы на цементах должны быть использованы не позднее 1-2 часов после его замешивания, а такие растворы, как известковые, имеют срок годности до года.

Для оценки свойств кладочного раствора его характеризуют маркой, свидетельствующей о его прочности. Наиболее употребительны марки раствора: 4, 10, 25, 50, 75. Другим важным показателем кладочного раствора является подвижность, т. е. способность смеси растекаться под действием собственной массы. Подвижность оценивают в сантиметрах и определяют глубиной погружения в раствор конуса массой 300 г с углом вершины 30° и высотой 15 см. Для кладки стен из полнотелого кирпича рекомендуется подвижность 9-13 см, для кладки стен из пустотелого кирпича — 7-8 см.

Нужно учитывать и погодные условия: в теплую и жаркую погоду желательно использование раствора повышенной подвижности.

Состав и вид раствора зависят от вида возводимой кладки, марки кирпича, используемого вяжущего и других факторов. (См. табл. 2)

Таблица №2 — Состав в объемной дозировке для растворов марки

Марка цемента	75	50	25	10	4
1. Составы растворов для наземной кладки зданий и фундаментов в сухих грунтах
а) цементно-известковые растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 6 1 : 0,4 : 4,5 —	1 : 1,7: 12 1 : 1 .2 : 9 1 : 0,3 : 3,5	1 :2.1 : 15 1 :2,1 : 15 1: 1,2:9	— — 1 : 1,7: 12
б) цементно-глиняные растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 7 1 : 0,4 : 4,5 —	1:1:9 1:1:9 1 : 0,3 : 3,5	1 : 1 :11 1:1:11 1:1:9	— — 1:1:9
2. Составы растворов для надземной кладки здани влажными помещениями и фундаментами во влажных грунтах
а) цементно-известковые растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 5 1 : 0,4 : 5 —	1 : 0,7 : 6 1 : 0.7 : 8 1 : 0,3 : 3,5	— — 1 0,7:8	— — —
б) цементно-глиняные растворы
400 300 150	1 : 0,3 : 4 1 : 0,2 : 3 —	1 : 0,7 : 8 1 : 0,4 : 5 —	1 : 0,7 : 8 1 . 0.7 : 8 1 : 0,3 : 3,5	— — 1 : 0,7 : 7	— — —
3. Составы цементных растворов для кладки фундаментов, расположенных ниже уровня грунтовых вод
400	1 :4	1 :6	—	—	—
300	1 :3	1 :4,5	—	—	—
150	—	—	1:3,5	1:6	—

Используя описанные в таблице соотношения, можно, например, для кладки наружных стен одноэтажного дома в Воронежской области выбрать полнотелый кирпич № 75 и кладочный раствор М10 на портландцементе М400, состоящий из одной объемной части цемента, 2,1 объемной части извести, 15 объемных частей песка, подвижностью 12 см.

Основные инструменты, используемые при кладке

1. Кельма (мастерок) — треугольная лопатка с ручкой для захвата и выравнивания раствора.

2. Молоток-кирочка для рубки и тески кирпича.

3. Расшивка для придания растворному шву определенного профиля.

4. Отвес массой 200-600 г для проверки вертикальности стен.

5. Деревянная порядовка — рейка сечением 50×50 или 70×50 мм длиной около 2 м для фиксации и разметки рядов кладки.

6. Шнур-причалка толщиной 2-3 мм, ее используют как ориентир для обеспечения прямолинейности и горизонтальности рядов кладки.

Назначение толщины кирпичных наружных стен

Толщина кирпичной стены устанавливается кратной половине длины кирпича с учетом толщины швов:

в один кирпич — 250 мм;

в полтора кирпича — 380 мм;

в два кирпича — 510 мм;

в два с половиной кирпича — 640 мм и т. д.

Очень важно правильно назначить толщину наружной кирпичной стены, исходя из климатических условий и этажности здания.

Так, например, в условиях Воронежской области для 1-2-этажного здания наружная кирпичная стена должна быть не менее 510 мм из красного кирпича и не менее 550 мм из силикатного кирпича. Но лучше, если толщину стены сделать больше на пол- или один кирпич, т. к. это способствует уменьшению расхода топлива, а также повышению температуры воздуха внутри помещения.

Методы возведения кладки

Существует большое количество разновидностей кирпичной кладки. Остановимся на двух из них: однорядная (цепная) или многорядная. Вид однорядной (цепной) кирпичной кладки показан на рис. 8.

Основным правилом любой кирпичной гладки является перевязка швов, т.е. такой порядок укладки кирпичей относительно друг друга, при котором вертикальные (продольные и поперечные) растворные швы перекрываются в последующих рядах «телом» кирпича.

Рис. 8 — Фрагмент однорядной (цепной) кирпичной кладки.

При цепной кладке перевязка осуществляется через ряд. Для этого один ряд кладется тычком, т. е. кирпичи тычковой гранью выходят на лицевую сторону стены: кирпичи располагаются поперек продольной оси стены. Следующий ряд кирпичей укладывается ложковый, т. е. кирпичи ложковой гранью выходят на лицевую сторону стены. Здесь кирпичи укладываются вдоль продольной оси стены.

Рис. 9 — Фрагмент многорядной кирпичной кладки.

При втором (многорядном) виде кладки (см. рис. 9) перевязка осуществляется через несколько (до 5) рядов кладки. Или после тычкового ряда укладывается несколько рядов ложко-вых. Перевязка швов обеспечивает прочность и устойчивость кирпичной кладки.

Кладка имеет два характерных элемента: наружная или внутренняя верста и забутка. Наружная верста — это ложковый ряд кирпичей вдоль наружной стены, внутренняя — вдоль внутренней. Забутка — это часть кирпичной кладки, укладываемой между верстами.

Рекомендуется следующая последовательность выполнения кладки. По углам цокольной части стены с помощью уровня укладывается несколько рядов кирпича. С помощью гвоздей на углах кладки устанавливаются порядовки. Натягивается причалка, вдоль которой укладывается гран’ наружной версты. Отметим, что причалка особенно необходима, если отсутствует большой навык кладки кирпича.

С помощью лопаты или кельмы укладывается грядка раствора толщиной 20-30 мм. При этом раствор не доходит до наружной поверхности стены на 20-30 мм, если кладка идет «впустошовку», т. е. шов остается незаполненным на 10 мм от поверхности стены. Если шов должен быть полностью заполнен, то грядка раствора не доходит до поверхности стены на 10-15 мм. Первый ряд укладывается тычковый. Кладка кирпича ведется чаще всего «вприсык» или «вприжим».

При кладке «вприсык» раствор должен быть подвижностью 12-13 см. При этом, взяв кирпич и держа его наклонно, каменщик загребает тычковой гранью кирпича небольшую часть раствора и придвигает кирпич к ранее уложенному, затем кирпич осаживают, обеспечивая толщину вертикального шва около 10 мм и горизонтального около 12 мм (см. рис. 10).

Рис. 10 — Кирпичная кладка методом вприсык.

При кладке «вприжим» используется кельма (мастерок). При этом каменщик подгребает часть раствора ребром кельмы и прижимает его к вертикальной грани уложенного кирпича, левой рукой укладывает новый кирпич и прижимает его к полотну кельмы. Движением вверх вынимает кельму и немного осаживает кирпич. Затем процесс повторяется (см. рис. 11).

Рис. 11 — Кирпичная кладка методом вприжим.

Отметим, что для лучшей сцепляемости кирпичей и раствора кирпич перед укладкой желательно замачивать.

Перейти к следующей статье:
→Виды и характеристики кирпича

Статья с сайта postroim-dom. net

Кладка стен из кирпича

Доброго времени суток дорогие читатели! В данной статье вы познакомитесь с кладкой стен из кирпича, узнаете, какие способы кладки существуют и какими инструментами пользуются при кирпичной кладке.

Самым надежным и качественным материалом для стен является кирпич. Стандартный размер кирпича – 250х120х65 мм. Все остальные размеры являются производными от стандарта: 250х120х88 мм, 250х120х140 мм и т.д.

По материалу кирпич бывает керамическим (красноватого цвета) и силикатным (белого цвета).

Кирпич керамическийКирпич силикатный

По весу кирпичи подразделяются на полнотелые и пустотелые. Пустотелые (облегченные) кирпичи значительно облегчают вес кирпичной кладки, тем самым снижается нагрузка на фундамент. Кроме снижения вес пустотелые кирпичи снижают теплопроводность стены, и соответственно толщина стены получается меньше.

Кирпич силикатный пустотелыйКирпич керамический пустотелый

По размеру кирпичи бывают в виде керамических блоков, которые значительно превышают по размерам стандартный кирпич (250х120х65 мм). Что в свою очередь позволяет значительно сократить сроки возведения кирпичной кладки.

Керамический блок

Сегодня на рынке существует множество видов кирпичей, и какой выбрать, решать вам.

Инструменты для кирпичной кладки

Для возведения стен из кирпича вам понадобятся следующие инструменты:

• Мастерок (кельма) – для нанесения и разравнивания раствора на кирпичной кладке;

Мастерок (кельма)

• 2. Молоток-кирка – для раскалывания кирпича по нужному размеру;

Молоток-кирка

• 3. Расшивка – для декоративной обработки швов кладки;

Расшивка

• 4. Порядовка – контролирует толщину швов и высоту кладки;

Порядовка

• 5.  Прочный шнур (леска) – натягивается между углами, служит ориентиром при выравнивании кирпича;

Шнур-причалка

• 6. Отвес – контролирует вертикальность кладки;

Отвес

• 7. Уровень – контролирует горизонтальность кладки;

Строительный уровень

• 8. Бетономешалка, либо перфоратор с миксером – для замешивания раствора;

Бетономешалка

• 9. Гидроуровень – контролирует горизонтальность клаки на больших расстояниях.

Гидроуровень

Подготовительные работы

Итак, перед возведением стен из кирпича необходимо заранее просчитать необходимое количество кирпичей и приобрестиих на рынке с запасом, на случай попадания бракованного кирпича, непредвиденных расходов и неправильного расчета.

Чтобы узнать, сколько вам понадобится кирпичей, вам необходимо высчитать толщину стены будущего дома. Для этого воспользуйтесь помощью специалистов в этой области.

Перед началом работ по кирпичной кладке необходимо постелить рубероид по верху фундамента. Этот рубероид будет служить в качестве гидроизоляции между фундаментом и кирпичной кладкой.

Укладка рубероида по верху фундамента

Для того чтобы постоянно не бегать за новыми кирпичами, разложите необходимо количество кирпичей по ходу вашего продвижения.

Раствор для кладки следует приготовлять с соотношением 1:4, т.е. четыре части песка и одна часть цемента. Песок для раствора следует просеять, чтобы при кладке не попадались крупные частицы или камни. Можно заранее смешать песок и цемент в большом количестве, не добавляя воду. Потом при необходимости можно залить в такую смесь воды и замешать раствор нужной густоты.

Виды кирпичной кладки

По системе перевязки швов различают следующие виды кирпичной кладки:

1. Однорядная – когда тычковые и ложковые ряды чередуются друг за другом;
2. Многорядная – это когда один тычковый ряд чередуется с пятью-шестью ложковыми рядами. При этом первый ряд должен быть тычковым, а последующие шесть рядов должны быть ложковыми. Ложковый ряд перевязывается следующим рядом со смещением в полкирпича;
3. Трехрядная – это разновидность многорядной перевязки швов, когда подряд идут три ложковых ряда, а затем один тычковый. Ложковые ряды должны идти с перевязкой швов в полкирпича.

По заполнению кирпичная кладка бывает:

1. Сплошная – для заполнения забутки используется кирпич;
2. Облегченная – для заполнения забутки используется утеплитель.

По толщине стены кирпичная кладка бывает:

1. Полкирпича – 120 мм;
2. Кирпич – 250 мм;
3. Полтора кирпича – 380 мм;
4. Два кирпича – 510 мм;
5. Два с половиной кирпича – 640 мм.

Технология кирпичной кладки стен

Возведение стен из кирпича начинают с возведения углов будущих стен.

Для начала вам необходимо обозначить внешнюю границу стен и вывести все углы. Для этого можно сделать П-образные конструкции на каждом углу фундамента (два колышка вбитые в землю с горизонтальным бруском). Такие конструкции уже были описаны в статье «Ленточный фундамент своими руками».

Между П-образными конструкциями натягивает прочный шнур, который будет обозначать внешнюю границу наружной версты кладки. Самое главное здесь вывести все диагонали к единому размеру, чтобы углы были абсолютно прямыми.

Элемента кирпичной кладки

По протянутым шнурам выкладывают угол наружной версты, поднимая его на 4-5 кирпичей. Тут самое главное выложить кирпичи с одинаковой толщиной горизонтального шва в 12 мм. С этим делом вам поможет порядовка.

Кирпичная кладка угла наружной версты

Порядовка представляет собой деревянный брусок с намеченными маркером делениями, обозначающими толщину шва и толщину кирпича. Если вы используете обычный кирпич с толщиной 65 мм, то соответственно деления наносятся через 77 мм (65+12=77 мм). Если же вы используете утолщенный кирпич с толщиной 88 мм, то деления наносятся через 100 мм. Порядовка закрепляется с помощью дюбелей 6х60, вбитых в швы кирпичной кладки. Помимо деревянного бруска можно использовать металлический профиль.

Кладка кирпича методом вприсык

На слой рубероида выкладывается и разравнивается мастерком слой раствора толщиной 20 мм. На ровный слой раствора укладывается первый кирпич и при помощи уровня и молотка кирпич выравнивается до достижения горизонтального уровня. Перед укладкой следующего кирпича на боковую сторону предыдущего кирпича наносится раствор, а затем уже укладывается следующий кирпич. Ширина шва между кирпичами должна быть 10 мм. Вышедший из горизонтальных и вертикальных швов раствор убирается при помощи мастерка и наносится боковую грань уложенного кирпича.

Все вертикальные швы перекрываются вышележащими кирпичами, таким образом достигается прочность кирпичной кладки.

Армирование кирпичной кладки

Через каждые 5-6 рядов кирпичную кладку необходимо армировать. Для этого укладывается арматурная сетка с диаметром стержней 5-8 мм по всему ряду, выстилается слой раствора и ложится следующий ряд кирпичей.

Выложив первый угол, вам необходимо выложить остальные углы таким образом, чтобы все они были на одной и той же высоте. В этом вам поможет гидроуровень.

Кирпичная кладка углов здания

Гидроуровень представляет собой две колбы, соединенные гибкой трубкой. В гидроуровень заливается вода, чтобы её уровень был виден в двух колбах одновременно. Трубка у гидроуровня может быть любой длины, благодаря этому можно контролировать горизонтальный уровень на расстоянии до 20 м.

Выложив все углы наружной версты, можете приступать к укладке кирпичей по периметру. Для этого вам необходимо натянуть леску между двух углов на уровне верха первого ряда кирпичей, прижав леску кирпичом (как нарисовано на картинке).

Натягивание шнура-причалки между углами

Выложив 1-2 ряда кладки наружной версты, вам необходимо выложить таким же образом внутреннюю версту. Затем заполняется кирпичами или утеплителем пространство между верстами. Это пространство называется забуткой.

Расшивка швов кирпичной кладки

Не забывайте после каждого ряда расшивать горизонтальные и вертикальные швы. Если вы собираетесь штукатурить стену, то расшивать швы не требуется, достаточно просто не заполнять швы на 1 см для лучшего сцепления штукатурки с кирпичом.

Второй вариант, если же вы собираетесь оставить кирпичную кладку в качестве декоративной составляющей вашего дома, то необходимо обрабатывать все швы расшивкой. Шов можно сделать выпуклым или вогнутым, можно сделать в виде трапеции, все зависит от вашего желания. Но в таком случае кирпичная кладка должна быть сделана чуть ли не идеально. Все швы должны быть ровными и одинаковыми по ширине, кирпичи не должны иметь сколов, трещин и других дефектов. И для такой кладки требуется облицовочный кирпич. Делать облицовочную кладку не имея опыта в простой кирпичной кладке, я бы не рекомендовал.

И третий вариант, если вы собираетесь декорировать стены снаружи, например сайдингом, а внутри гипсокартоном, то швы выравниваются заподлицо с кирпичной кладкой, дабы сэкономить время при возведении кирпичной кладки.

Не забывайте, что кроме наружных стен есть еще и внутренние перегородки, которые делаются толщиной в полкирпича (120 мм). Для прочного соединения перегородок с основной стеной, необходимо выпускать кирпичи из наружной стена на 120 мм через каждые 4-5 рядов.

Устройство железобетонной перемычки

Над дверными и оконными проемами укладывается железобетонная перемычка. Её можно заказать на заводе, но в таком случае для её установки потребуется кран. Если у вас нет крана, то перемычку заливают непосредственно над проемом, при этом нужно сделать опалубку и заложить арматурную каркас.

Перемычка над дверным проемом

При кладке оконных и дверных проемов обязательно нужно делать четверти сверху и с боков. Четверти с боков представляют собой выдвинутую на 120 мм внутрь проема наружную версту кладки. Четверть сверху проема делается ступенчатой заливкой железобетонной перемычки, либо расположенные на разных уровнях готовые заводские перемычки.

В местах опирания плит, обрезов стен, карнизов ряды кирпичной кладки укладываются тычками.

Незавершенную кирпичную кладку следует накрывать пленкой для защиты от дождя. В случае попадания дождевых капель на кирпичную кладку образование высолов на ней в будущем очень велико.

Соблюдая вышеизложенную технологию возведения стен из кирпича, вы сможете сами для себя построить загородный дом или дачу.

5 типов материалов, используемых в кирпиче

В истории профессионального строительства кирпич — один из старейших строительных материалов. Он также, возможно, самый прочный, поскольку есть кирпичные стены, фундаменты, столбы и дорожные покрытия, построенные тысячи лет назад, которые до сих пор не повреждены. Сегодня кирпич чаще всего используют для возведения стен, особенно в качестве декоративной поверхности наружных стен.

Определенный кирпич

Официально термин «кирпич» используется для обозначения строительной единицы из фасонной глины, но в наше время он используется для обозначения любой строительной единицы на каменной или глиняной основе, которая соединяется с цементным раствором при использовании в строительстве.Как правило, кирпичи имеют ширину около 4, длину 8 дюймов и разную толщину. Более крупные строительные блоки из камня или глины, которые используются в фундаменте, обычно называют блоками .

Классификация кирпичей

Есть несколько способов классифицировать кирпичи. Например, вы можете разделить кирпич на типы, используемые для облицовки (открытые и видимые на внешней стороне конструкции) против подкладных кирпичей (которые используются конструктивно и скрыты от глаз) . Еще один способ классификации кирпича — в зависимости от способа его производства: необожженный, (кирпич, отвержденный на воздухе) и обожженный (кирпич , обожженный в печах для его затвердевания). Кирпичи также можно разделить на категории в соответствии с их типичным использованием: обычных кирпичей или инженерных кирпичей . Для жилищного строительства, как правило, наибольший интерес представляют обычные кирпичи, поскольку инженерные кирпичи чаще используются в проектах гражданского строительства, таких как строительство дорог или мостов, или при строительстве канализационных сетей.

Кирпичи также можно разделить на категории по их форме. Некоторые распространенные формы включают:

• Кирпич облицовочный : Эти тонкие кирпичи используются для облицовки поверхностей.
• Airbricks : Эти кирпичи содержат большие отверстия для циркуляции воздуха и уменьшения веса. Они используются в подвесных полах и полых стенах.
• Перфорированные кирпичи : Эти кирпичи содержат множество цилиндрических отверстий, просверленных по всему кирпичу. Они очень легкие.
• Bullnose кирпич : Это кирпичи, отформованные с круглыми углами.
• Кирпич для мощения : Эти кирпичи содержат большое количество железа. Они используются при укладке дорожного покрытия.
• Кирпичи для облицовки : Эти кирпичи используются для облицовки верхних частей отдельно стоящих стен.
• Пустотелый кирпич : Вес около одной трети обычного кирпича, он используется в основном в перегородках, где несущая способность не требуется.

Классификация кирпичей по сырью

В современной строительной практике обычные кирпичи классифицируются в зависимости от материалов, из которых они изготовлены, и способа производства.По этой классификации можно выделить пять общих типов:

• Кирпич из обожженной глины
• Силикатный кирпич (силикатный кирпич)
• Бетонный кирпич
• Кирпич из зольной глины
• Огнеупорный кирпич

Обожженный глиняный кирпич

Обожженные глиняные кирпичи — это классическая форма кирпича, которая создается путем прессования влажной глины в формы, а затем их сушки и обжига в печах. Это очень старый строительный материал — кирпич, который встречается во многих древних строениях мира.По внешнему виду эти кирпичи представляют собой цельные блоки из затвердевшей глины, обычно красноватого цвета.

Кирпичи из обожженной глины обычно продаются четырех классов, из которых первоклассный предлагает лучшее качество и большую прочность. У этих высококачественных кирпичей из обожженной глины нет заметных изъянов, но они также будут стоить дороже.

Когда эти кирпичи используются в стенах, они требуют оштукатуривания или штукатурки. Использование обожженного глиняного кирпича включает:

• Кладка стен
• Фундамент
• Колонны

Известково-песчаный кирпич

Силикатный кирпич (также известный как силикатный кирпич) изготавливается путем смешивания песка, летучей золы и извести.Также могут быть добавлены пигменты для цвета. Затем смесь формуют под давлением в кирпичи; материалы связываются друг с другом в результате химической реакции, которая происходит, когда влажные кирпичи высыхают под действием тепла и давления. Однако эти кирпичи не обжигают в печах так же, как обожженные глиняные кирпичи. Силикатный кирпич может иметь некоторые преимущества перед глиняным кирпичом, например:

• Их цвет выглядит серым вместо обычного красноватого.
• У них однородная форма, более гладкая поверхность, не требующая оштукатуривания.
• Эти кирпичи обладают отличной прочностью для несущих конструкций.
• С добавлением пигментов кирпичи можно использовать в декоративных целях.
• Во время строительства требуется меньше раствора.
• Края прямые и точные, что упрощает сборку.
• Кирпичи не выделяют соли и минералы.

Использование силикатного кирпича включает:

• Структурные основы и стены
• Открытые кирпичные стены и столбы
• Использование в декоративных целях (с добавлением пигментов)

Бетонный кирпич

Бетонные кирпичи производятся из твердого бетона и пользуются все большей популярностью среди домовладельцев. Бетонные кирпичи обычно кладут на фасады, заборы и обеспечивают превосходный эстетический вид. Эти кирпичи могут быть изготовлены для получения разных цветов, если во время производства добавлены пигменты. Бетонные кирпичи не следует использовать в подземных помещениях.

Общие области применения бетонных кирпичей включают:

• Заборы
• Внутренняя (скрытая) кирпичная кладка

Кирпичи из зольной пыли

Кирпичи из золы-уноса производятся из глины и золы-уноса — побочного продукта горения угля — обжигаются при температуре около 1000 ° CПоскольку летучая зола содержит большое количество оксида кальция, этот тип кирпича иногда называют самоцементным, поскольку он расширяется под воздействием влаги. Однако эта тенденция к расширению также может привести к отказу от выскакивания. Кирпич из глины из летучей золы имеет то преимущество, что он легче по весу, чем глиняный или бетонный кирпич.

Типичные применения глиняного кирпича из зольной пыли включают:

• Несущие стены
• Фундаменты
• Столбы
• Везде, где требуется повышенная огнестойкость

Огненный кирпич

Также известный как огнеупорный кирпич , он изготавливается из специально обработанной земли с высоким содержанием оксида алюминия. После обжига эти кирпичи могут выдерживать очень высокие температуры, не влияя на их форму, размер или прочность.

Обычно для этого типа кирпича используются:

• Футеровка дымовых труб и печей
• Печи для пиццы и уличные кирпичные мангалы

Преимущества кирпичного строительства

Использование кирпича в строительстве дает множество преимуществ.

• Эстетика : Кирпичи имеют естественный и разнообразный цвет, включая различные текстуры.
• Прочность: Кирпичи обладают превосходной высокой прочностью на сжатие.
• Пористость: Способность выделять и поглощать влагу — одно из наиболее важных и полезных свойств кирпича, регулирующее температуру и влажность внутри конструкций.
• Противопожарная защита: При правильной подготовке кирпичная конструкция может обеспечить максимальный рейтинг противопожарной защиты 6 часов.
• Звукоизоляция: Звукоизоляция кирпича обычно составляет 45 децибел для 4. Толщина кирпича 5 дюймов и 50 децибел для кирпича толщиной 9 дюймов.
• Изоляция: Кирпичи могут иметь теплоизоляцию выше нормальной по сравнению с другими строительными материалами. Кирпичи могут помочь регулировать и поддерживать постоянную внутреннюю температуру конструкции благодаря своей способности поглощать и медленно отдавать тепло. Таким образом, кирпич может обеспечить значительную экономию энергии — более 30 процентов по сравнению с деревянным строительством
• Износостойкость: Кирпич настолько прочен, что его состав обеспечивает превосходную износостойкость по сравнению с деревом.

Как рассчитать количество кирпича, цемента и песка для кирпичной кладки? (Калькулятор)

Большинство структурных зданий состоит на 75% из кирпичной кладки (по крайней мере, в странах Азии).

Поэтому необходимо изучить расчет кирпичной кладки ,

Перед тем, как начать расчет, ознакомьтесь с типами кирпичной кладки, которые мы рассмотрели в предыдущем посте.

В этом посте мы объясним,

• Расчет и формула кирпичной кладки

• Как рассчитать кирпичей на квадратный фут

• Как рассчитать количество цемента и песка в кирпичной кладке

Основы кирпичной кладки

Давайте изучим основы,

• Соотношение цементного раствора должно быть 1: 6 для кирпичной кладки 9 дюймов и 1: 4 41/2 дюйма кирпичной кладки

• Толщина раствора не должна быть более 10 мм между рядами и сторонами кирпича

• Убедитесь, что у вас есть все строительные инструменты, необходимые для строительства.

• Размер модульного кирпича 190 X 90 X 90 (см. Рисунок)
• Толщина раствора 10 мм
• Предположим, что требуемый объем кирпичной кладки составляет 1 кубический метр (м ³ )

Любые кирпичные стены состоят из кирпича и цементного раствора.

Итак, в первую очередь, найдем объем кирпичей с толщиной раствора, а затем только объем кирпичей.

Объем кирпича на растворе

Объем 1 кирпича с раствором = 200 X 100 X 100 (толщина раствора 10 мм со всех сторон)

= 0.2 Х 0,1 Х 0,1

Объем кирпича с раствором = 0,002 куб. М (м ³ )

Следовательно, Количество кирпичей, необходимое для 1 кубического метра = 1 / 0,002 = 500 шт.

Объем кирпича без раствора

Объем 1 кирпича без раствора = 190 Х 90 Х 90

= 0,19 Х 0,09 Х 0,09

Объем 1 кирпича без раствора = 0,001539 куб. М (м ³ )

Объем 500 кирпичей без раствора = 500 Х 0.001539 Кончить

Объем кирпича без раствора на 1 куб. М = 0,7695 куб. М (м ³ )

Следовательно,

Необходимое количество цементного раствора = 1 куб. М — Объем кирпича без раствора

= 1 — 0,7695

Требуемое количество цементного раствора = 0,2305 куб. М (м ³ ) (влажное состояние)

Примечание. Вышеупомянутый том находится во влажном состоянии, что означает, что нам нужно 0.2305 цементный раствор в смешанном состоянии (после добавления воды). Чтобы найти сухой объем, нам нужно умножить 33% на объем песка.

Сухой объем раствора = 0,2305 куб. М X 1,33 = 0,306565 куб. М

Мы знаем, что соотношение раствора составляет 1: 6 (1 часть цемента и 6 частей песка = 7 частей)

Требуемое количество Количество цемента в кирпичной кладке = 0,306565 X 1/7 X 1440 кг

Плотность цемента = 1440 кг. Причина увеличения этой плотности в том, что это умножение даст нам только необходимое количество цемента в кирпичной кладке в кубическом метре.Но нам нужен цемент в кг. Поэтому для расчета количества цемента мы умножаем плотность цемента 1440 кг.

Требуемое количество Количество цемента = 63 кг = 1,26 мешка (мешок 50 кг)

Требуемое количество песка = 0,306565 X 6/7 = 0,26277 Кубический метр (м ³ )

Следовательно, на 1 куб. м кирпичной кладки нам нужно

• 500 Количество кирпичей
• 63 кг цемента
• 0,263 м ³ песка.

Не стесняйтесь использовать калькулятор ниже.

Калькулятор кирпичной кладки

Надеюсь, вы нашли статью и калькулятор полезными.

Поддержите нас, поделившись этой статьей.

Счастливого обучения 🙂

Как рассчитать необходимое количество кирпичей

Один из самых сложных аспектов строительства кирпичной конструкции — это определить, сколько кирпичей вам понадобится. Заказ слишком небольшого количества может потенциально задержать ваш проект, в то время как чрезмерный заказ — быстрый способ выбросить деньги на ветер. Кирпичи дорогие, и стоимость вашей кладки может быстро возрасти, особенно если вам нужно организовать утилизацию лишних кирпичей.С первого раза сделать это намного проще.

Сколько кирпичей мне нужно?

Для одноуровневой кирпичной стены умножьте длину стены на высоту, чтобы получить площадь. Умножьте эту площадь на 60, чтобы получить необходимое количество кирпичей, а затем добавьте 10% для потерь.

Это короткий ответ, предполагающий «стандартные» размеры кирпича и раствора. Он также может варьироваться в зависимости от типа конструкции. Чтобы получить полный ответ, продолжайте читать …

1. Определите тип конструкции

Первый шаг — определить, для чего будут использоваться ваши кирпичи.Хотя это может показаться простым, кирпичи имеют много разных целей: от строительства простой садовой стены до создания камина и даже внешнего фасада вашего дома. Выбранные вами кирпичи и тип конструкции, которую вы будете строить, могут существенно повлиять на количество, которое вам нужно. Чтобы помочь вам, ниже приведен список распространенных типов стен.

Полукирпич толстые стены

Стена (или однослойная) толщиной в полкирпича имеет ширину, равную ширине одного кирпича. Сторона подрамника (длинная сторона кирпича) обнажена, поскольку кирпичи кладут горизонтально. Если вы используете стандартный британский кирпич, это означает, что ваша стена имеет ширину 65 мм. Этот тип стены может быть использован в качестве внешнего фасада и помещен поверх прочной системы внутренних стен для дополнительной устойчивости, или это может быть простая садовая стена. Стены из полукирпича не должны использоваться в несущих или конструктивных целях.

Безопасность также может быть серьезной проблемой для отдельно стоящих полукирпичных стен, поскольку они имеют ограниченную структурную поддержку, а это означает, что чем выше ваша стена, тем более неустойчивой она становится.Сильный ветер может нанести серьезный ущерб и превратить вашу кладку в груду щебня! Необходимо соблюдать строгие ограничения по высоте, и кирпичные опоры необходимо будет стратегически разместить в разных точках вдоль стены. Обычно рекомендуется, чтобы стена толщиной в полкирпича не превышала 500 мм в высоту, хотя всегда лучше проконсультироваться с профессионалом. Стена толщиной в полкирпича будет использовать 60 кирпичей на квадратный метр, если использовать стандартные кирпичи.

Толстая стена из полукирпича = 60 кирпичей на квадратный метр

Однокирпичные толстые стены

Стена в один кирпич (или двухслойная) по ширине равна длинному краю кирпича, поэтому ширина вашей стены составляет 215 мм (стандартный размер кирпича в Великобритании).Он состоит из двух разных слоев, которые чередуются между курсом носилок и курсом жатки. Наложенный ряд укладывается так, чтобы длинный край кирпича был обнажен, толщиной не менее двух кирпичей. При укладке коллектора укладывается короткая сторона кирпича, что значительно увеличивает структурную целостность стены.

Стены толщиной в один кирпич могут быть отдельно стоящими и рекомендуются для любых помещений высотой более 600 мм. Стена в один кирпич будет использовать 120 кирпичей на квадратный метр, если использовать кирпич стандартного размера.

Толстая стена из одного кирпича = 120 кирпичей на квадратный метр

Кирпичные опоры / столбы

Вам нужно включить в свой проект опоры? Простенки — это вертикальные конструкции, которые придают дополнительную прочность кладке стен. Обычно используемые в качестве опорных конструкций, опоры могут также нести балки для пергол, удерживать садовые ворота и даже добавлять декоративный элемент к вашей стене.

Опоры сконструированы отдельно, и в вашей стене может потребоваться несколько опор в зависимости от их размера.Например, для отдельно стоящей стены из полукирпича потребуется две торцевые опоры (по одной с каждой стороны). Промежуточная опора (используемая в середине стены для поддержки) также может быть добавлена ​​для стен толщиной в полкирпича, превышающей 4 метра, в дополнение к вашим торцевым опорам.

Одинарный кирпичный пирс требует дополнительных 14 кирпичей на метр вертикали, в то время как более крупный полуторный пирс требует 34 кирпича на каждый метр вертикали. Учет этих измерений при окончательном расчете имеет важное значение.

Одинарная кирпичная опора = 14 кирпичей на вертикальный метр

Полуторный пирс из кирпича = 34 кирпича на вертикальный метр

2.

Определите площадь поверхности

После того, как вы выбрали тип стены и необходимое количество опор, следующим шагом будет определение площади поверхности. Чтобы найти это, вам нужно будет измерить длину и высоту планируемой конструкции.

Площадь поверхности рассчитывается путем умножения длины вашей кирпичной конструкции на высоту.Например, если вы строите стену длиной 6 метров и высотой 1,5 метра, площадь поверхности будет 9 м2 (длина 6 метров x высота 1,5 метра = 9 м2). Убедитесь, что вы включаете только размеры стены, так как опоры следует рассчитывать отдельно и добавлять в конце.

Площадь поверхности = длина стены x высота стены

3. Подсчитайте, сколько кирпичей вам понадобится

Измерьте площадь поверхности и умножьте ее на тип стены, которую вы строите (например,грамм. полукирпич, цельнокирпич или другое). Это обеспечит вам необходимое количество кирпичей для стены. Используя наш пример выше, для стены толщиной в полкирпича с площадью поверхности 9 м2 потребуется 540 кирпичей (9 м2 x 60 кирпичей на квадратный метр = всего 540 кирпичей).

Стена толщиной в пол кирпича = площадь поверхности x 60

Стена из одного кирпича = площадь поверхности x 120

Добавьте любые дополнительные элементы, такие как опоры и отходы. Например, если ваша кладочная конструкция включает два отдельно стоящих одинарных кирпичных опора на высоте 1.5 метров, для этого потребуется дополнительно 42 кирпича.

Одинарные кирпичные опоры = вертикальный метр x 14

Полуторные опоры из кирпича = вертикальный метр x 34

Не забывайте про отходы! Кирпичи часто повреждаются при перемещении или разгрузке на строительных площадках, и разрезы кирпича могут не работать должным образом. Важно учитывать примерно 10% потерь, чтобы учесть ситуации, которые могут возникнуть. Хотя вы можете не использовать все лишние кирпичи, при необходимости обязательно иметь их под рукой.

Потери кирпича = 10% от общего необходимого количества

Наконец, пришло время собрать все воедино! Продолжая наш пример стены толщиной в пол кирпича, длиной 6 метров, высотой 1,5 метра, с двумя столбами и включенными отходами, мы можем рассчитать количество кирпичей следующим образом:

Количество кирпичной стены: 9м2 (площадь поверхности) x 60 (полукирпичная стена) = 540 кирпичей

Две одинарные кирпичные опоры: 1. 5м (высота по вертикали) x 14 = 42 кирпича

Отходы 10%: 58,2 кирпича

Всего необходимо кирпичей: 640,2 кирпича необходимо

4. Важные соображения

Одно важное соображение, которое следует учитывать, — это размер вашего кирпича. Стандартный британский метрический кирпич имеет размеры 215 x 102,5 x 65 мм с швами 10 мм по вертикали и горизонтали.

Однако, если ваш проект включает в себя имперские кирпичи (потенциально 225 x 110 x 73 мм), вам потребуется примерно 57 кирпичей на квадратный метр.Для стандартных блоков Великобритании (440 x 215 x 100 мм) вам потребуется десять блоков на квадратный метр. Все расчеты предполагают наличие 10-мм минометного шва. Перед размещением заказа рекомендуем уточнить у нас.

Точные оценки имеют решающее значение

Точный расчет количества необходимых кирпичей имеет решающее значение для успеха вашего проекта кладки. Если вы ошиблись, вы можете заплатить за транспортировку нескольких кирпичей, рискуете проблемами с запасами или слишком много тратите и вынуждены хранить или продавать кирпичи. Следуйте этим расчетам, и с первого раза у вас будет идеальное количество! Если вы все еще не уверены, наша команда с радостью поможет вам с покупкой кирпича, будь то подбор, подбор или просто покупка кирпичей.

Скорость анализа кирпичной кладки | Анализ скорости кирпичной кладки

РУКОВОДСТВА

Стандартный размер кирпича без раствора 19 см x 9 см x 9 см.
Стандартный размер кирпича с раствором увеличивается на 1 см, т.е.е. 20 см x 10 см x 10 см
Числовой — Дайте анализ скорости кирпичной кладки первого класса на цементном растворе. Отношение 1 к 6 в надстройке или стандартный размер кирпича 19 см x 9 см x 9 см

Решение:

Размер кирпича = 19 см x 9 см x 9 см = 0,19 м x 0,09 м x 0,09 м [размер кирпича без раствора]
При использовании раствора размер кирпича увеличивается на 1 см = 20 см x 10 см x 10 см
дюйма метров, это = 0,2 м x 0,1 м x 0. 1 м
С учетом 10 м ³ объема кирпичной кладки

Шаг 1 — Расчет количества материалов

a) Объем кирпича без раствора = 0,19 м x 0,09 м x 0,09 м = 1,539 x ​​10-3 м ³
b) Объем кирпича с раствором = 0,2 x 0,1 x 0,1 = 2 x 10-3 м ³
в) Количество каждого материала

1) Количество кирпичей без потерь = 10/2 x 10-3 = 5000

Добавьте 5% кирпичей для потерь = 5/100 x 5000 = 250
Общее количество кирпичей с отходами = 5250
Объем влажного раствора = 10 — 5000 x 1.539 x ​​10-3 = 2,31 м ³
Добавьте 25% строительного раствора для заполнения, образования отходов и т. Д. = 25/100 x 2,31 = 0,577 м ³
Общий объем влажного раствора = 2,9 м ³
Сухой объем раствора = 30% больше, чем общий влажный объем раствора = 1,30 x 2,9 = 3,77 м ³
Количество цемента = 3,77 / 1 + 6 x 1 = 0,538 м ³
Количество мешков = 0,538 / 0,035 = 16 мешков [Объем 1 мешка с цементом = 0,035 или 35 литров]
Количество песка = 3,77 / 1 + 6 x 6 = 3. 23 м ³

Шаг 1 — Расчет стоимости

Сведения	Кол-во	Оценка	Согласно	Сумма в рупиях
Материалы, цемент, песок, кирпичи	16 для цемента, 3.23 для песка, 5250 для кирпича	350 для цемента, 1350 для песка, 4500 для кирпича	кг для цемента, M 3 для песка, 1000 номеров для кирпича	5600 для цемента, 4360,5 для песка, 23625 для кирпича
Итого				33585. 5
Трудовые отношения
Главный каменщик	½ номеров	600	В сутки	300
Мейсон	10 номеров	500	В сутки	5000
Мужской Majdoor	10 номеров	300	В сутки	3000
Женский Majdoor	10 номеров	250	В сутки	2500
Бхишти	2	200	В сутки	400
Итого				11200
Общая стоимость (материалы + труд)				44785. 5

Добавьте 1,5% для платы за воду = 1,5 / 100 x 44785,5 = 671,8
Добавьте 1,5% для инструментов и растений = 1,5 / 100 x 44785,5 = 671,8
Добавьте 3% для единовременной выплаты = 3/100 x 44785,5 = 1343,6
Добавьте 10% для прибыли подрядчика = 10/100 x 44785,5 = 4478,55
Итого = 51951,3
Ставка за м ³ = 51951,3 / 10 = 5195,13

Чтобы получить дополнительную информацию, посмотрите следующий эксклюзивный видеоурок:

Лектор: Параг Пал

Соотношение цемента и песка для кирпичной кладки.Как рассчитать

Важно знать идеальное соотношение цементно-песчаной смеси, иначе вы не сможете достичь желаемой производительности. Самая важная часть конструкции — кирпичная кладка — выполняется из кирпича и цементного раствора. В зависимости от требований используются разные соотношения для цементного раствора для кирпичной кладки.

Что такое кирпичная кладка и как она классифицируется?

Кирпичная кладка — это кладка стен путем соединения кирпича с помощью цементного раствора.Эти кирпичи являются основным строительным элементом в помещении, передающим нагрузку от крыши на землю. В строительстве доступны кирпичи различного качества и толщины, которые соединяются вертикальными поперечными швами. При этом требуется много расхода цемента для кирпичной кладки .

В зависимости от качества кирпича кладка подразделяется на три категории.

• Кирпичная кладка первого класса , идеально подходит для несущих стен, так как минимальная прочность на раздавливание используемых кирпичей составляет 105 кг на квадратный метр. Соотношение цементного песка для кирпичной кладки составляет от 1: 3 до 1: 6.

В кирпичной кладке первого класса используется богатый раствор и кирпич лучшего качества, не имеющий трещин и сколов.

• Кирпичная кладка второго класса , она имеет минимальную прочность на раздавливание 70 кг на квадратный метр, что не подходит для здания более двух этажей.
• Кирпичная кладка третьего класса , используется для возведения временного сооружения. Иногда специалисты используют цементный раствор, но при кирпичной кладке третьего класса допустимо применение и глиняный раствор.

Формула для простого расчета кирпичной кладки

При работе с первоклассным кирпичом следует учитывать, что для стен толщиной 9 дюймов соотношение цемента и песка для кирпичной кладки должно быть 1: 6, а для стен толщиной 4,5 дюйма соотношение может сделать 1: 4.

Примечание: Чтобы получить соотношение цемента и песка для штукатурки стен при строительстве, проверьте здесь.

Вот простая и эффективная формула расчета кирпичной кладки , которая поможет вам понять, сколько кирпичей потребуется на 1 кубометр кирпичной кладки.Мы можем разделить расчет на три части, чтобы узнать необходимое количество цемента, песка и кирпичей.

При том, что толщина составляет 230 мм на 1 куб. М кирпичной кладки и соотношение цементного раствора для кирпичной кладки составляет 1: 5. Поместив эти значения в формулу, мы сможем узнать, как рассчитать расход цемента для кирпичной кладки и как определить необходимое количество кирпичей и количество песка.

• Для расчета количества кирпичей

Например, размер кирпича 200 мм x 100 мм x 100 мм

После преобразования в метры будет 0.2 м x 1 м x 1 м

Следовательно, общий объем кирпича составляет 0,2x,1x,1 = 0,002 куб. М.

Следовательно,

Для расчета количества кирпичей на 1кум

Формула 1cum / 0.002cum = 500 штук кирпичей

• Для расчета количества цемента

Соотношение цементного раствора 1: 5

Сумма 1 + 5 = 6

Таким образом, общее количество сухого раствора, необходимого для кладки 1 каменного кирпича, составляет 30 кубометров

Итак,

Требуемый цемент (.30 × 1) / 6 = 0,05 куб. М

После преобразования в кг = 0,05 × 1440 = 72 кг

При переводе кг в количество мешков = 72/50 = 1,44 мешка.

• Для расчета количества песка

При соотношении песка и цемента 1: 5

Итак, требуется песок (.30 × 5) /6=.25cum

В пересчете на кг = 0,25 × 1440 = 360 кг.

Если вам нужен калькулятор стоимости строительства , то посмотрите его здесь.

С помощью этой простой формулы легко оценить количество цемента , необходимое для кирпичной кладки . Помните, в зависимости от класса кирпичной кладки соотношение песчано-цементного раствора может меняться общий расчет. Кроме того, однородная смесь песка, цемента и воды является секретом рецепта более прочной связи между кирпичами. Следовательно, следует использовать только необходимое количество воды, и смесь следует приготовить с помощью механической смеси, чтобы обеспечить прочность кирпичной кладки.

Оценка сейсмостойкости здания с ограниченной кирпичной кладкой: экспериментальный подход

Кирпичная кладка широко используется для строительства зданий во всем мире.Однако неармированные здания из кирпичной кладки плохо проявили себя во время землетрясения в Кашмире в 2005 году в Пакистане, что привело к сокращению использования кирпичной кладки. Чтобы исследовать и количественно оценить характеристики кирпичной кладки против сейсмических сил путем ограничения ее с помощью типичных более жестких линейных элементов (колонны и балки), полномасштабная модель помещения площадью 3048 × 3658 мм (10 × 12 футов) и высота 3353 мм (11 футов) была построена с использованием ограниченной кирпичной кладки. Модель тестировалась в квазистатической системе нагружения.Образец трещин был отмечен в конце каждого цикла загрузки. Отклик модели был интерпретирован через кривую гистерезиса, которая затем была идеализирована билинейной кривой. Было проведено сравнение результатов с четырьмя различными исследованиями, проведенными на аналогичной модели из неармированной кирпичной кладки до и после модернизации и кладки из неармированных бетонных блоков до и после модернизации, ранее испытанной на том же испытательном стенде.

1. Введение

Одной из важнейших характеристик каменного строительства является его простота.Складывание кусков кирпичей / блоков / камней друг на друга с помощью цементного раствора является простой, но адекватной техникой. Несмотря на свои преимущества, каменная кладка была заменена бетоном и сталью в качестве конструкционного материала во многих частях развитого мира, особенно в сейсмически активных регионах. Низкая прочность на разрыв и пластичность кладки кажутся наиболее важными недостатками ее применения в строительстве (Magenes 2006) [1].

Предел прочности на разрыв и пластичность при неограниченном кирпичной кладки уступают таковым из закрытой кирпичной кладки.Более того, каменные здания обычно строились на основе практических правил, полученных в результате многолетней практики, и / или эмпирических данных испытаний. В настоящее время большинство строительных норм и правил допускают упругую конструкцию конструкций, в результате чего такие конструкции могут быть повреждены в результате землетрясения, но их разрушение должно быть предотвращено, а обитатели здания должны иметь возможность безопасно эвакуироваться [2] .

Замкнутая кладка стала альтернативой неармированной кладке и железобетону (ЖБИ).Система представляет собой каменную панель, ограниченную со всех сторон горизонтальными и вертикальными железобетонными элементами с легким коэффициентом усиления. Этот метод значительно отличается от засыпного железобетонного каркаса с точки зрения методологии строительства, поскольку кладка стены возводится до анкерных колонн и балок [3]. Кроме того, в этой системе иной механизм передачи нагрузки при гравитационной и боковой нагрузке. Ограничивающие элементы (анкерные колонны и балки) обеспечивают прочность кладки и предохраняют ее от полного разрушения, особенно при больших боковых деформациях [4].

Реакция передачи нагрузки в плоскости ограниченной каменной стены сильно отличается от реакции железобетонной засыпной рамы [5].

В данной статье представлено экспериментальное исследование для оценки сейсмических характеристик зданий с ограниченной кирпичной кладкой (CBM) в сейсмически активных регионах Пакистана, а также в других подобных регионах по всему миру. Во всем мире было проведено несколько экспериментальных исследований зданий с неармированной кладкой (URM). Исследования стенок сдвига были проведены Epperson и Abrams [6], Abrams and Shah [7], Magenes и Calvi [8], Anthoine et al.[9], Manzouri et al. [10], Томажевич и др. [11], Craig et al. [12], а также Франклин и др. [13]. Аналогичным образом Simsir et al. [14] исследовали поведение стен вне плоскости.

Однако ни одно из исследований не объяснило поведение местных строительных материалов и методов, характерных для зданий CBM в северном Пакистане. Основная цель этого исследования состоит в том, чтобы количественно оценить производительность здания CBM, которая отражает конфигурацию зданий, наиболее часто возводимых в северных частях Пакистана.

2.Экспериментальная программа

2.1. Проектирование и строительство здания Модель

Для этого исследования была построена полномасштабная модель, показанная на Рисунке 1. Модель напоминает типичный интерьер комнаты в одноэтажном доме на придомовой территории. Модель была построена на прочном полу Инженерного центра землетрясений Инженерно-технологического университета Пешавара, Пакистан.

Внутренние размеры модели помещения составляли 3048 × 3658 мм (10 × 12 футов) и 229 мм (9 дюймов) в толщину; стены были построены с использованием цементно-песчаного раствора 1: 5 с кладкой из глиняного кирпича с английской связкой, которая является типичным методом строительства в Пакистане.Размеры кирпича составляли 216 мм × 102 мм × 70 мм. Чтобы избежать образования сплошных вертикальных швов, кирпичи укладывались в шахматном порядке (см. Рисунок 1 (а)). Плоские стены, которые были связаны с фундаментом и плитой крыши, в основном выдерживали боковые силы. Ограничивающие элементы обеспечивали боковое прилегание к стенам. Соединение стен с ограничивающими колоннами достигалось зубчатым венцом. Модель здания была построена на железобетонной (RC) площадке толщиной 305 мм (12 дюймов), которая была соединена с прочным полом болтами.Зубья 76,2 мм (3 дюйма) были сохранены в каждом слое кладки по четырем углам и вокруг каждого проема комнаты, которая позже была заполнена бетоном (1: 2: 4). Заполнение было выполнено в 3 слоя с достаточным количеством стержней для достижения уплотнения. Каждая ограничивающая стяжная колонна была усилена 4 стержнями № 4 (диаметром 12 мм), связанными хомутами № 3 (диаметром 9,5 мм) на расстоянии 9 » (229 мм) с / с. Балки перемычки размером 152 мм × 229 мм (6 × 9 дюймов) были залиты поверх всех отверстий. Балка была усилена двумя стержнями № 4 (диаметром 12 мм) на растяжение и 2 стержнями № 4 (диаметром 12 мм) в качестве подвесок и привязывалась с помощью стержня № 3 (9.5 мм) хомуты с расстоянием между ними 152 мм (6 дюймов). Поверх модели была залита железобетонная плита толщиной 152 мм (6 дюймов). Плита была усилена в обоих направлениях стержнями № 4 (диаметром 12 мм), расположенными на расстоянии 229 мм (9 дюймов) от центра к центру. Каменные стены толщиной 343 мм (13,5 дюйма) и высотой 762 мм (2,5 фута) были возведены над плитой, которая учитывает статическую нагрузку в вертикальном направлении над крышей здания со стороны соседних ее частей. Чтобы получить эффект от обработки крыши, по всей крыше здания был засыпан слой песка толщиной 381 мм (15 дюймов).Боковая нагрузка была приложена через два гидравлических домкрата, которые были закреплены на прочной стене на стороне модели помещения без отверстий (см. Рисунок 1 (б)). Для изучения эффекта фланца в одной из неплоскостных стен было предусмотрено окно.

Прочность на сжатие и модуль упругости кладки были определены посредством испытания, проведенного на призмах кладки, длина 457 мм × высота 457 мм × толщина 229 мм (18 × 18 × 9 дюймов) в соответствии с ASTM C1314, как показано на рисунке 2. Растяжение Прочность была определена в результате испытания на диагональное сжатие на призмах из каменной кладки, которые также имели длину 457 мм × высоту 457 мм × толщину 229 мм (18 × 18 × 9 дюймов), как показано на рисунке 3.Низкая диагональная прочность кладки указывает на слабую связь раствора с кирпичным блоком.

ASTM C109 / C109M использовался для определения прочности раствора на сжатие. Цементно-песчаный раствор 1: 5, использованный в этом исследовании, был основан на местной строительной практике в Пакистане для кладки полнотелого кирпича. Различные свойства материала, определенные в ходе испытаний, приведены в Таблице 1.

905 905 Поглощение воды кирпича (%) Символ Описание Значение 24.37 Прочность на сжатие кирпичной кладки (МПа) 14,40 Модуль упругости (МПа) 3,38 Раствор Прочность на сжатие Прочность кладки при сжатии (МПа) 3,51 Модуль упругости кладки (МПа) 1227,0 Диагональная прочность на разрыв МПа046 Сплоченность 2,73

2.2. Установка и процедура испытания

Боковая нагрузка была приложена к полномасштабной модели помещения через два гидравлических домкрата, которые были прикреплены к плите на восточной стороне здания. Грузоподъемность каждого домкрата составляла 200 кН (45 тысяч фунтов). Такое расположение показано на рисунке 1. Модель была прикреплена к прочному полу с помощью болтов для дополнительного натяжения.

В направлении толчка опора через загрузочные башмаки служила средством приложения силы к зданию. Для направления вытягивания стержни были размещены выше и ниже плиты, начиная от внеплоскостной восточной стены и заканчивая внеплоскостной западной стеной. На обоих концах были закреплены болты для фиксации стержней в их положении. Устройство загрузки показано на рисунке 1 (с).

Для измерения перемещений использовались 12 линейных преобразователей переменного перемещения (LVDT); расположение представлено на рисунке 4.Датчик 01 был контрольным датчиком, который использовался для регистрации смещения в плоскости в среднем центре плиты. Датчики 02–05 использовались для измерения скручивания конструкции. Смещение в верхней части опор измерялось датчиками 06–10. Калибры 11 и 12 использовались для определения возможного вертикального смещения из-за глобального раскачивания здания.

Напряжения от статической нагрузки на северной стене (т.е. пирс 01 и пирс 02 согласно рисунку 4) и южной стене (т.е. пирс 03, пирс 04 и пирс 05) были рассчитаны как 0.14 и 0,12 МПа соответственно. Значения статической нагрузки можно легко сравнить со свойствами материала, приведенными в Таблице 1.

Модель подвергалась возрастающим обратным циклам квазистатического нагружения на уровне крыши, причем каждый цикл повторялся три раза (см. Рисунок 5). Испытание проводилось в условиях контролируемой силы. Испытание началось с боковой нагрузки 58,9 кН (6 тонн) и продолжалось при значении нагрузки 258,96 кН (26 тонн). Нагрузка была увеличена с шагом 2 тонны в каждом последующем цикле, что составляет десять циклов нагрузки.Во время первого цикла нагрузки 58,9 кН (6 тонн), соответствующего сносу этажа 0,0018%, трещин не наблюдалось. При нагрузках от 78,5 кН (8 тонн) до 137,3 кН (14 тонн) трещин не наблюдалось. Сила землетрясения всегда детерминирована, поэтому для ее моделирования с помощью нашего испытательного стенда нагрузка была увеличена с 137,3 кН (14 тонн) до 176,5 кН (18 тонн), чтобы можно было наблюдать трещины. Для лучшего понимания данные были нанесены на графики дрейфовых циклов, которые были получены для каждого соответствующего цикла нагрузки.Все циклы дрейфа показаны в таблице 2. Фильтр шума применялся к необработанным данным, полученным из системы сбора данных с использованием метода трехточечного скользящего среднего. Отфильтрованные данные затем использовались для построения кривых гистерезиса и для определения других параметров, таких как пластичность смещения, коэффициент модификации отклика и торсионные эффекты, как представлено в следующих разделах. Во время каждого цикла вытеснения конструкция тщательно контролировалась в дополнение к проверкам между циклами.Испытание было остановлено, когда в конструкции наблюдались достаточные трещины, как показано на рисунках 6–12.

48 905 трещины на уровне перемычки P1, P2, P3 и P5 Смещение сюжета (%) Описание повреждения Основной режим отказа Ссылка на рисунок Сдвиг 6 (a) 0.16 Диагональные трещины, проходящие через точку P1. В точках P2 и P5 диагональные трещины, начинающиеся от основания и заканчивающиеся у окна Раскачивание и вертикальное расслоение 6 (b) 0,34 Трещины диагонального сдвига в точке P1. Вертикальные трещины в P5 Сдвиг и диагональное растяжение 6 (c) 0,65 Ножничные трещины на восточной стене Смешанное сжатие и сдвиг 6 (d) 0.73 Комбинация вертикальных, горизонтальных и радиальных трещин на восточной стене Глобальное / локальное раскачивание и сдвиг 6 (e)

3. Наблюдаемые повреждения

На рис. 6 показаны схемы трещин для модели помещения с увеличивающимся смещением этажей, а качественная сводка для этого дана в таблице 2.Во время первого цикла нагружения 59,76 кН (6 тонн), соответствующего дрейфу этажа 0,0018%, трещины не наблюдалось, что показывает, что модель была достаточно прочной, чтобы устойчиво противостоять приложенной нагрузке без какого-либо распространения трещины. При циклах нагрузки от 79,68 до 139,44 кН (от 8 до 14 тонн) трещин не наблюдалось, что свидетельствует о повышенном сопротивлении кирпичной кладки из-за удержания. Следовательно, это показывает, что конфайнмент вызывает увеличение боковой несущей способности кирпичного здания.Сила землетрясения всегда недетерминированная, поэтому для моделирования ее с помощью нашего испытательного стенда нагрузка была увеличена с 139,44 до 179,28 кН (с 14 до 18 тонн), чтобы можно было наблюдать трещины. При силе 179,28 кН (18 тонн), соответствующей сносу этажа 0,093%, в нижнем левом углу опоры 2 появились диагональные волосные трещины, которые начали распространяться по направлению к балке перемычки. Аналогичная диагональная трещина появилась в правом верхнем углу опоры 1 и начала распространяться в сторону носка опоры 1.Во время обратного цикла диагональные микротрещины начали появляться в правом нижнем углу опоры 2 и начали распространяться вверх и наоборот для опоры 1. На опоре 4 трещины не появились, тогда как диагональные трещины появились на опорах 3 и 5.

При нагрузке 199,2 кН ​​(20 тонн), что соответствует сдвигу 0,16%, в центре сваи 2 над уровнем порога появились микротрещины, которые начали распространяться в направлении балки перемычки, тем самым показывая, что трещины имеют сдвиговую природу, превышающую предел прочности. прочность кладки.Более того, такие трещины, вероятно, возникли в центре опоры 2 и продолжались в сторону анкерных колонн.

При нагрузке 219,12 кН (22 тонны), соответствующей сдвигу этажа 0,34%, диагональные трещины сдвига становятся шире и распространяются через балку перемычки в опоре 2. Трещины также начали появляться в правом носке опоры 1 во время пролета положительный цикл и распространяется вверх. Точно так же во время обратного цикла в опоре № 1 появились трещины, похожие на ножницы. В южной стене трещины сдвига также стали появляться возле фундаментной подушки и ниже уровней порога.

При нагрузке 258,96 кН (26 тонн), соответствующей смещению этажа 0,73%, обе анкерные колонны прочной стены потрескались посередине из-за напряжений изгиба. Трещины в опоре № 1 северной стены расширились до 3 дюймов, в результате чего она уступила место явлению раздавливания пальцев. Трещины диагонального сдвига в опоре 2 распространились через плиту, так что плита рассыпалась. Испытание было остановлено, и затем внимательно наблюдали за рисунком трещин. На рисунках 7–12 ступенчатые трещины и трещины, проходящие через полнотелые кирпичи, видны на уровне сноса 0.73%.

4. Поведение «сила-деформация»

На рисунках 13 и 14 показан отклик «сила-деформация» здания CBM для гистерезисной и огибающей кривых, соответственно, полученных с помощью датчиков 06–10. Коэффициент смещения сюжета, определяемый как «отношение поперечного смещения сюжета к его высоте», используется здесь для обозначения поперечной деформации. По знаковой договоренности направление толчка было принято как положительное, и наоборот. Огибающие кривые строятся путем соединения точек максимальных положительных и отрицательных нагрузок в каждом цикле.Касательная жесткость уменьшается с увеличением перемещений и становится очень маленькой при дрейфе 0,20%. Структура достигла максимального сопротивления при дрейфе 0,65%, после чего снижение прочности началось в медленном темпе. Постепенная деградация конструкции началась после дрейфа 0,65% от пикового сопротивления. Испытание было остановлено, когда сопротивление уменьшилось до 89% от максимальной нагрузки, соответствующей смещению на 0,70% (200,7 кН).

Идеализированная билинейная кривая была построена путем усреднения огибающих кривых сила-деформация как в положительном, так и в отрицательном направлениях.Основанный на принципе равной энергии, метод, предложенный Магенесом и Кальви [18], был использован для построения упругопластической кривой. Исходя из средней кривой позвоночника, показанной на рисунке 15, максимальная нагрузка была приблизительно равна. Эффективная жесткость,, была принята как отношение 0,75 к соответствующему смещению на огибающей кривой. Затем было рассчитано смещение текучести как = /. Окончательное смещение было взято в точке, соответствующей нулю на огибающей кривой. Затем была найдена пластичность смещения, обозначенная как отношение предельного смещения к текучести; то есть, исходя из рисунка 15, окончательные отклонения истории и доходности для модели помещения оказались равными 0.772% и 0,051% соответственно. Таким образом, пластичность смещения составляет 0,772 / 0,051 = 15,13. Коэффициент модификации реакции, который может быть определен как один из параметров сейсмического проектирования для учета нелинейных характеристик строительных конструкций во время сильного землетрясения, и опираясь на него, многие нормы сейсмического проектирования привели к снижению нагрузок. Аналогичным образом, для сейсмического проектирования важно оценить максимальное поперечное смещение конструкций из-за сильных землетрясений по нескольким причинам. Положения сейсмического проектирования позволяют оценить максимальные смещения крыш и этажей, возникающие при сильных землетрясениях, путем усиления сносов, полученных с помощью анализа упругости, с коэффициентом усиления смещения.Оба параметра получаются из следующих соотношений: Используя (2), можно найти значения и как 5,41 и 2,79 для исходного здания.

Как упоминалось ранее, модельное здание было построено для представления типичной каменной конструкции в северных районах Пакистана. Таким образом, можно провести сравнение исследования с другими исследованиями, в которых изучались конструкции аналогичного типа. В этом контексте результаты модели комнаты, представленные в этом исследовании, сравниваются с другими исследованиями кислого.Проведено сравнение с данными Shahzada et al. [15], которые изучали подобную конфигурацию здания, который, однако, был сделан из неограниченной и неармированной кирпичной кладки. Аналогичным образом, для того же модернизированного здания результаты сравниваются с результатами Ашрафа [16], который изучал переоборудование того же здания из кирпичной кладки без заделки. Другое сравнение было проведено для здания, испытанного до и после модернизации, Zeeshan et al. [17], которые исследовали подобную конфигурацию здания, которое, однако, было выполнено из кладки из бетонных блоков, а не из кирпичной кладки.В таблице 3 сравниваются значения жесткости, прочности и предельного дрейфа, полученные в этих четырех (4) исследованиях, с нашими.

Параметры силовой деформации Кладка без армирования [15] Кирпич URCB47 до переоборудования 905 URCBM после модернизации [17] Ограниченная кирпичная кладка Боковая жесткость (кН / мм) 73.8 62,8 168,9 154,11 122,02 Боковое усилие (кН) 106,3 106,8 220,3 219.96 220,3 219,96 905 905 905 905 905 905 905 0,55 0,37 0,37 0,73

5. Торсионные эффекты

Чтобы избежать скручивания в здании, в конструкции боковой части модели была предпринята попытка сохранить жесткость. обеих плоских стенок одинаковы.Однако были установлены два датчика отклонения от плоскости (номера 04 и 05) для регистрации любого возможного скручивания. Вращение диафрагмы измерялось как сумма перемещений, зарегистрированных этими двумя датчиками, деленная на расстояние между ними. Вращение в зависимости от смещения этажа показано на рисунке 16. Максимальное вращение для здания CBM составило 0,0044. Вращение в положительном направлении было меньше, чем в отрицательном направлении. Мы видим, что симметричная концепция жесткости удалась. Однако увеличение уровня асимметрии было связано с увеличением уровня повреждений (из-за неравной потери жесткости стен), что привело к скручивающим эффектам.

6. Резюме и выводы

На основании экспериментов и последующих расчетов были сделаны следующие выводы: (1) Результаты испытаний показывают, что замкнутая кирпичная кладка более прочна и пластична против сейсмических сил из-за ограничивающих элементов которые удерживают всю модель в качестве единой единицы массы. (2) Ограничение кирпичной кладки — эффективный метод улучшения сейсмических характеристик неармированных кирпичных кладочных конструкций. (3) Ограничение — кирпичная кладка боковой прочности структура модели удвоена в этом исследовании по сравнению с неограниченной кирпичной кладкой, испытанной Shahzada et al.(4) Стоимость возведения из кирпичной кладки без заделки в данном исследовании на 50% больше, чем стоимость строительства из кирпичной кладки без заделки в данном исследовании. (5) Эффективная жесткость, для здания МУП составляет 122,03 кН / мм, что на 65% больше чем безнапорная кирпичная кладка (73,8 кН / мм) и на 94,3% больше, чем безнапорная кладка из бетонных блоков (62,8 кН / мм). (6) Допустимая боковая нагрузка конструкции CBM составляет 258,96 кН, что больше, чем у всей неограниченной кирпичной кладки и кладка из бетонных блоков до и после модернизации.(7) Пластичность смещения, коэффициент модификации отклика и коэффициент усиления смещения, были рассчитаны на основе идеализированных билинейных кривых для строительства CBM. Значения, и были получены как 15,31, 5,41 и 2,79 соответственно. Эти значения рекомендуется учитывать при разработке руководств по сейсмическому проектированию.

Однако следует отметить, что вышеупомянутые результаты и выводы не могут быть обобщены и, следовательно, относятся только к одному экспериментальному тесту.

Раскрытие информации

Экспериментальная работа, представленная в этом документе, была частью проекта «Оценка сейсмостойкости замкнутого кирпичного здания из кирпичной кладки» Управления науки и технологий.

Конфликты интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации этой статьи.

Благодарности

Авторы выражают благодарность Директорату науки и технологий правительства Хайбер-Пахтунхва за финансовую поддержку.

Как построить стену из кирпичной кладки

Подготовка к стене

Как и при любой работе, первое, что вам нужно сделать, это небольшая подготовительная работа.Убедитесь, что вы позаботились об этом, прежде чем начинать, иначе вам, вероятно, придется остановиться и начать заново.

Выберите и приобретите материалы

Во-первых, выберите материалы. Существует множество различных типов кирпича, которые обладают разной эстетической ценностью и могут выдерживать различные погодные условия. Купите столько, сколько вам нужно, чтобы у вас было все, прежде чем начать. Возьмите деревянные колья, веревку или веревку, бетон и раствор. Вы также захотите, чтобы все инструменты были всегда доступны, когда вы начнете.

Выкопать траншею

Затем выкопайте траншею, которая защитит вашу стену. Это также известно как бетонный фундамент. Сделайте это примерно 1 фут глубиной и 1 фут шириной, чтобы создать основную стену. Если ваша стена выше, подумайте о создании траншеи большего размера для более прочного фундамента.

Вставьте ровные деревянные колья

Забейте столбы в траншею, чтобы убедиться, что кирпичи и фундамент ровные. Используйте выравниватель, чтобы вставлять их каждые 2-4 фута, и перепроверьте свою работу.

Залить бетон

После того, как ваши колья вставлены, перемешайте бетон и вылейте его на верхнюю часть кольев. Дать настояться 2-3 дня.

Создание ориентиров

Для того, чтобы кирпичная стена была ровной, с обеих сторон необходимо установить направляющие. Используйте две деревянные стойки, по крайней мере, на высоту желаемой стены. Отметьте каждый столб, где будет каждый соответствующий ряд кирпичей, и продолжайте узор, пока не дойдете до вершины. Чтобы стена была ровной, они должны быть одинаковыми с обеих сторон.

Построить первую строку

Первый ряд — самый важный ряд в вашей кирпичной стене. Это обеспечит структуру, стабильность и общий ориентир для остальной части стены.

Будьте готовы поймать миномет

Положите несколько брезентов по обе стороны от стены, чтобы вы могли поймать раствор и использовать его повторно, если он упадет. Это поможет сохранить чистоту и эффективность.

Разметка первого ряда

Выложите первый ряд кирпичей в качестве пробного прогона, чтобы убедиться, что вы разместили их равномерно и поместились в траншею.Хотя это может показаться ненужным, это поможет вам избежать ошибок, когда вы начнете использовать строительный раствор.

Используйте свой ориентир

Проведите веревкой вдоль первого маркера по обе стороны от направляющих столбов. Это создает ровную линию, чтобы вам не приходилось гадать, ровны ли ваши кирпичи на протяжении всего процесса.

Замочите кирпичи, затем высушите

Замочите кирпичи в воде и дайте им немного высохнуть перед использованием раствора. Они все еще должны быть влажными, но не капать. Это способствует увеличению прочности связи между кирпичом и раствором.

Обычный миномет

Пришло время укладывать раствор по фундаменту. Используйте примерно ½ дюйма и, если нужно, добавьте немного больше. Укладывайте раствор только по 2-3 кирпича за раз.
