Коаксиальный дымоход для двухконтурного газового котла

Содержание

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

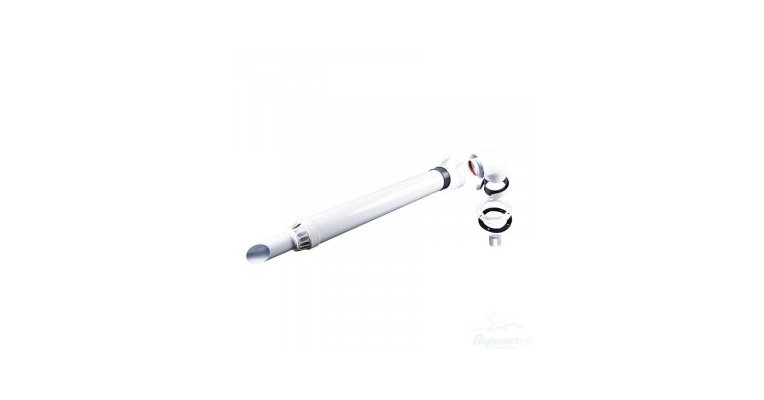

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

адаптер;
отвод на 90°, 30° и 45°;
сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

коаксиальная труба 1,0 м и компенсатор 0,5 м;
«колено» – угловой переходник, 45° либо 90°, для соединения;
тройник для подключения;
переходная муфта;
регулятор тяги;
узел для профилактической очистки устройства;

конденсатоотвод;
защитный экран наружной части;
закрепляющие хомуты;
опорная площадка;
конус;
фланец для крепления к стене дома;
кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.

Экономичность использования топлива и более высокий КПД оборудования.
Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
Быстрый монтаж и введение в эксплуатацию.
Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.

Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.

Отдельные элементы должны соединяться друг с другом по раструбной системе.
Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
Зазор между трубой и деревянной стеной должен быть от 5 см.
Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Коаксиальный дымоход для газового котла своими руками

Содержание:

Применение закрытой топочной камеры в газовых отопительных приборах привело к увеличению их КПД и возможности забора воздуха для горения с улицы. Тогда и придумали новый вид дымоотвода: коаксиальный дымоход – что такое это значит?

Устройство коаксиального дымохода

Коаксиальная система дымоотвода имеет две трубы разного диаметра, когда одна находится внутри другой и закреплена с помощью перемычек. По внутренней трубе выводятся продукты горения, а по наружной поступает воздух с улицы в камеру сгорания. Таким образом, коаксиальные дымоходы используются только в газовых агрегатах с закрытой топкой.

Принцип работы

Итак, в коаксиальном дымоходе заложен принцип «труба в трубе», и у каждой свое назначение. С другой стороны, это теплообменник, поскольку выходящие дымовые газы нагревают поступающий воздух с улицы. Еще одна составляющая – возможность минимизации длины дымохода за счет горизонтальной укладки.

Такое «ноу-хау» коаксиального дымохода позволяет монтировать его в считанные часы, и дает возможность в некоторых случаях отказаться от установки дополнительной вентиляции.

Внимание! «Разрешается делать вывод дымовых газов через наружные стены дома для котлов с мощностью до 30 кВт».

Для изготовления коаксиальных дымоходов применяются разные марки стали и пластик. Все зависит от температуры выходящих продуктов сгорания. Внутренняя труба зачастую выполнена из нержавеющей стали, а наружная – из оцинковки или пластика.

Конструкция

Что такое дымоход коаксиальный выяснили, из чего же он состоит? Нужно отметить, что обустройство коаксиальных дымоходов производится двумя способами: горизонтально и вертикально. Вертикальные дымоходы могут прокладываться снаружи здания и внутри.

Каким способом монтировать дымоход решается индивидуально. В многоэтажных домах используются горизонтальные дымоходы, когда вывод осуществляется наружу через стену. В этом случае длина коаксиального дымохода, скорее всего, будет составлять не более двух метров.

Производители устанавливают максимальную длину для каждой модели, что указано в паспорте изделия. Все зависит от вида котла и его технических характеристик.

Коаксиальные дымоходы для котлов продаются отдельно. В комплект входит: боковой наконечник, колено 90 град., адаптер, фланец, соединительные хомуты и декоративные накладки. Некоторые модели поставляются вместе с дымоходом.

В индивидуальных домах и коттеджах лучше устанавливать коаксиальный вертикальный дымоход. Это связано с тем, что котлы с закрытой топкой снабжены вентиляторами, а значит, зависимы от электричества. И в случае с горизонтальным дымоходом производительность значительно снижается.

Для вертикального дымохода ничего не поменяется, если длина коаксиального дымохода не будет превышать максимальную. Его комплектация составляет: вертикальный наконечник, колено 90 град., адаптер, отвод конденсата, накладка на крышу.

Особенности

Нестандартная конструкция коаксиального дымохода определяет его функционирование по совершенно иному принципу, отличительному от традиционного. Это позволяет устранить ряд проблем, присущих для обыкновенных дымоходов:

Необходимый для поддержания горения кислород поступает в котел непосредственно с улицы. Так сберегается воздух внутри помещения и сохраняется микроклимат.
Отсутствие обратной тяги.
Поскольку воздух с улицы поступает по наружной трубе, она имеет незначительную температуру, что позволяет производить монтаж коаксиального дымохода в деревянном доме.
Нет необходимости в обустройстве дополнительной вентиляции или частых проветриваний.
Простота монтажа.

В связи с тем, что коаксиальные дымоходы двухтрубные, существует специальное обозначение. Надпись дымоход коаксиальный 60/100 означает диаметры внутренней и внешней труб в миллиметрах.

Дымоходный монтаж

Только правильная и грамотная установка коаксиального дымохода позволит эксплуатировать его в заданном производителем режиме без поломок. Если монтаж произведен без соблюдения необходимых условий, безопасность работы будет вызывать большие сомнения.

Горизонтальный подход

Монтаж горизонтального коаксиального дымохода своими руками вполне посильная задача. Вместе с дымоходом поставляется инструкция, следуя которой можно без затруднений его установить.

Для облегчения работы дымоход лучше монтировать после установки котла (напольного или навесного). Местоположение отопительного прибора определяется согласно техническим условиям к проекту газификации дома (квартиры).

Сначала нужно промерить расстояние от выходного патрубка до стены и знать ее толщину, плюс 30 см. Это будет длина дымохода. Собрать дымоход, как указано в инструкции. При недостаточной длине используется удлинитель коаксиального дымохода.

Теперь можно разметить выходное отверстие. Здесь существует ряд требований:

отверстие должно быть расположено не ниже 1,5 м от поверхности земли;
от потолка до отверстия должны быть не менее 20 см;
расстояние от коаксиального дымохода до окна, вентиляционной решетки или двери не менее 0,5 м;
перед дымоходом не должно быть никаких преград (стены, забора, прочее) в радиусе не менее 60 см от крайней точки дымохода.

Отверстие высверливается с диаметром на 5 мм больше, чем сам дымоход.

Далее дымоход вставляется в отверстие и выводится наружу не меньше, чем на 30 см (не забываем о декоративной накладке). В зависимости от длины дымохода вставляется или вынимается коаксиальный фланец из выходного патрубка. К патрубку присоединяется адаптер.

В зависимости от вида котла (напольный или настенный) с помощью хомута присоединяется удлинитель или колено. Последним присоединяется боковой (горизонтальный) наконечник, надев на него декоративную накладку.

Монтируя коаксиальный дымоход нужно обеспечить ему незначительный уклон. Направление уклона зависит от типа котла. В инструкции по эксплуатации производитель указывает, какой наклон и в какую сторону должен совершаться. Например, Ferroli: «…должен иметь уклон от котла приблизительно 3 мм/м, чтобы избежать попадания дождевой воды в котел».

А вот в конденсационных котлах нужно устанавливать приспособление для отвода конденсата, и уклон будет в обратную сторону. К примеру, Beretta: «конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла…дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1 %».

Напоследок просветы в отверстии забиваются негорючим утеплителем, штукатурятся и закрываются декоративными накладками.

Вертикальный вынос

Если по каким-то параметрам невозможно установить горизонтальный дымоход, то обустраивается вертикальный. В этом случае монтаж коаксиального дымохода своими руками тоже не проблема. Он может быть как внутренним, так и наружным.

Внутренний дымоход выводится наружу через чердачное перекрытие и крышу. Крепится к стене при помощи кронштейнов. Важной деталью является наличие устройств отвода конденсата и ревизии (прочистки).

Если перекрытие деревянное, то можно применить защитный кожух из оцинкованной стали. Выходная труба на крыше тщательно герметизируется и надевается накладка.

Вариант с вертикальным наружным дымоходом самый худший и используется, когда два первых не подошли. Неприятность ситуации заключается в том, что здесь совмещен дымоход коаксиальный горизонтальный и традиционный (вертикальный).

Сначала монтируется горизонтальный участок через наружную стену. Присоединяется колено 90 град., устанавливается ревизия и патрубок забора воздуха. Приток воздуха происходит именно здесь, а не сверху.

Дальше на крышу ведется обычная труба дымохода, которая укрывается теплоизоляцией (можно сэндвич). Вся конструкция упирается на нижнюю консоль и крепится к стене кронштейнами.

Для вертикальных разновидностей обледенение коаксиального дымохода исключено, поскольку нет предпосылок для образования конденсата. Еще одним средством борьбы с конденсатом служит раздельная подача воздуха в отопительный прибор и отвод отработанных газов. Для этих целей применяется специальное приспособление – разделитель коаксиального дымохода.

Коаксиальные дымоходы – лучшее решение, когда нужно обустроить автономную систему отопления. Для них присущи надежность, невысокая цена и простота установки. Газовые котлы с закрытой камерой горения с таким дымоходом имеют самый высокий показатель КПД.

Монтаж коаксиального дымохода можно выполнить самому, но лучше эту работу доверить профессионалам.

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

1. Как работает коаксиальный дымоход
2. Классификация коаксиальных дымоходов
2.1 Классификация по утеплению
2.2 Классификация по числу обслуживаемого оборудования
2.3 Классификация по типу вывода
2.4 Классификация по расположению
3. Материалы, из которых изготавливают коаксиальные дымоходы
4. Выбор дымохода
5. Требования к устройству дымохода
6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.

Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.

Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
Дымоход должен выступать от стены на расстояние более 0,3 м.
Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
У дымоходного канала не должно быть больше двух сгибов;
Дымоход не должен находиться ниже уровня земли;
Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
Если отверстие трубы находится над уровнем земли ниже чем 1,8 м. , то следует установить решетку от защиты горячего дыма;
Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Купить газовый котел 24 квт вы можете в нашем магазине.

Коаксиальный дымоход газового котла. Для чего нужен и в чем преимущество?

Коаксиальная система дымоудаления является универсальным решением для подключения котлов практически всех ведущих зарубежных производителей. Что представляет собой такое устройство, как коаксиальный дымоход? Это конструкция, состоящая из двух труб разного диаметра, которые вставлены одну в другую и между которыми находится перемычка. Она призвана решить две основные задачи:

Непрерывный приток свежего воздуха для обеспечения горения
Вывод продуктов сгорания топлива

Из чего он состоит?

Коаксиальный дымоход – это «труба в трубе». При соединении элементов дымохода применяется технология лазерной сварки, а трубы изготовлены методом бесшовной экструзии. Внутренняя труба выводит выхлопные газы, а труба большего размера служит средством для притока воздуха в камеру сгорания котла. За счет движения воздушных потоков разной температуры создается необходимая тяга.

Две трубы никаким образом не соприкасаются друг с другом благодаря наличию специальных перемычек. В комплекте дымохода уже имеется все необходимое для его подключения к котлу. Конструкция дымохода, таким образом, состоит из двух труб разного сечения, коаксильного колена, настенной декоративной накладки, соединительного хомута, адаптера, а также фланца.

С помощью адаптера котел подсоединяется к трубам дымохода. Функцию переходника выполняет колено. Хомуты скрепляют элементы дымохода для создания большей прочности. Дополнительными элементами являются фланец для настенной прокладки труб, декорирующая накладка, а также гофрированная труба, которая обеспечивает более удобный монтаж.

Преимущества и недостатки

Благодаря применению уплотнителей высокого качества достигается полная герметичность оборудования и газоплотность всей системы. На каждом этапе производства конструкция коаксиального дымохода для газового котла проходит строжайший контроль, начиная от анализа используемого материала и заканчивая испытаниями уже выпущенных изделий. Благодаря особой конструкции повышается безопасность самого дымохода, кроме этого, исключается расход дополнительной энергии на нагрев воздуха, увеличивая КПД системы.

Среди плюсов использования коаксиального дымохода можно выделить следующие:

Сниженный расход газа и уменьшение теплопотерь. Воздух, поступающий по наружной трубе, нагревается от внутренней, и также является теплым
Пожаробезопасность за счет быстрого остывания коаксиальной трубы благодаря притоку холодного воздуха по наружной трубе
Лучшее сгорание топлива и отсутствие вредоносных выбросов в воздух
Высокая экологичность
Сохранение комфортного микроклимата в помещении, ведь процесс горения проходит в закрытой камере, а воздух, необходимый для этого, берется с улицы
Экономия пространства в комнате за счет небольших габаритов устройства
Большой ассортимент устройств, различающихся по мощности
Простота монтажа

Недостатки

Проблема сбора конденсата – при установке вертикальной конструкции (через крышу)
В некоторых случаях возможно обмерзание, чаще всего, при неправильном теплотехническом расчете

Установка коаксиального дымохода

Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.

При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.

При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.

Важно знать! При использовании углов и отводов необходимо учитывать, что уголок 90 градусов съедает один метр длины дымохода, а каждый уголок в 45 градусов – 0,5 метра длины.

Внутренняя часть коаксиальной трубы представляет собой в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой — ровная труба. При необходимости изменения размера трубы, отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.

Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.

Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.

По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход может быть сдвинут как вправо, так и влево, а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения. От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.

До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.

Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.

Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.

Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.

Обычный дымоход или же все же коаксиальный?

С дымоходами «труба в трубе» в основном комплектуются настенные котлы с закрытой камерой сгорания. Напольные же решения комплектуются обычными дымоходами. На чем же останавливать свой выбор?

Само собой, с коаксиальным дымоходом в газовом котле возникает множество упрощений. Да и производительность такого решения остается на высоте. Но вот котлы с такими дымоходами все являются энергозависимыми. Без наличия света запустить котел попросту не получится.

Так же настенные котлы ограничены по мощности. У вас вряд ли получится найти настенные котлы мощностью более 35 КВт, если говорить о европейских марках. Если объект у Вас большой, придется комплектоваться напольным газовым котлом с полноценным дымоходом. Либо устанавливать два настенных котла, что будет чаще всего более затратной процедурой.

Так же главным преимуществом коаксиальной системы остается ее постоянное и высокое КПД. С обычным дымоходом КПД уже начинает зависеть от многих факторов. Но на самом деле, тут больше стоит вопрос выбора газового котла, не сколько дымохода. А уже в зависимости от котла, будет автоматически решен и вопрос с дымоходом.

Читайте так же:

Коаксиальная труба для газового котла – надежная и безопасная система

Для нормальной и безопасной эксплуатации любого теплогенерирующего устройства (за исключением электрического) необходимо наличие системы отвода отработанных продуктов горения, которые образуются во время его работы. Также для бесперебойной работы котла требуется постоянный приток воздуха в нужном объеме. Несоблюдение этих требований приведет к тому, что находящийся в помещении кислород будет «выжигаться». В результате этого уменьшится выделение тепла от не полностью сгорающего топлива, а «обедненный» воздух станет вреден для людей, проживающих в данном помещении.

Элементы коаксиального дымохода.

В настоящее время существует несколько видов коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания:

из оцинкованной стали;
из нержавеющей стали;
из кислотостойкой нержавеющей стали.

Конструктивные особенности и устройство коаксиальных дымоходов

В жилых помещениях, где обеспечение постоянного притока воздуха с улицы проблематично, а также невозможно установить обычные системы отвода продуктов горения из-за особенностей конструкции здания, рекомендуется использовать специальные системы отвода отработанных газов – коаксиальные. Применение коаксиальных дымоходов для котлов, работающих на газовом топливе, требует проведения предварительных расчетов. При расчете таких отводов следует учитывать тип топлива, мощность газового котла, температуру наружного воздуха, теплосберегающие характеристики стен помещения и т.д. Немаловажным фактором является также и количество отопительных котлов, которые будут подключены к коаксиальному дымоходу.

Сравнение устройства дымоходов:коаксиального и традиционного.

По своему устройству такой дымоход представляет собой конструкцию из двух труб, имеющих разный диаметр. Труба меньшего диаметра вставляется в трубу с большим диаметром, при этом между трубами образуется просвет, который имеет постоянный размер по всей длине конструкции, включая колена и изгибы. В разрезе система имеет вид пары концентрических колец.

Внутренняя труба является каналом для удаления продуктов горения, а просвет между трубами предназначается для поступления воздуха в камеру сгорания газового котла. В такой системе газы перемещаются в противоположных направлениях. Конструкция коаксиальных дымоходов для газовых котлов состоит из:

прямых труб, которые формируют дымоход;
тройника, используется в тех случаях, когда планируется подключение более одного котла;
устройства для очистки от нагара;
конденсатосборника;
верхнего или бокового наконечника для трубы;
колена с необходимым углом поворота. Используется для сопряжения горизонтальной и вертикальной частей конструкции, а также для присоединения непосредственно к котлу.

Основные достоинства коаксиальных дымоходов

Главное достоинство данной системы отвода продуктов горения состоит в том, что необходимый для поддержания процесса горения воздух поступает в газовый котел с улицы. Воздух в помещении всегда остается свежим и насыщенным кислородом. Имеется также ряд других параметров, которые решают проблемы, присущие для обычных дымоходов и отопительных приборов.

В результате соприкосновения с внутренней трубой поступающий в камеру сгорания котла наружный воздух имеет высокую температуру. Такой фактор влияет на значительное уменьшение теплопотерь. Соответственно, увеличивается КПД всей системы отопления.
Более высокий уровень КПД котла также получается в результате того, что происходит полное сгорание природного газа.
В результате того что внутренняя труба охлаждается приточным воздухом, она становится не такой раскаленной. Это, в свою очередь, резко снижает риск возгорания конструкций в местах соприкосновения. Это особенно важно в домах, имеющих деревянные стены.
Так как коаксиальные дымоходы используются в газовых котлах с закрытой камерой сгорания, то исключается возможность попадания вредных продуктов горения, таких как угарный газ и дым, в помещение. Нахождение людей внутри становится более комфортным. Не требуется устанавливать дополнительные системы вентиляции.
Широкий ассортимент фасонных частей позволяет выбрать необходимый вариант отвода для газовых котлов с различной мощностью.
Такие дымоходы имеют небольшие размеры, что позволяет экономить жилое пространство.

Преимущества коаксиальных дымоходов.

Монтаж коаксиальных дымоходов

Системы дымоотвода такого типа предназначаются для котлов закрытого типа, напольного или настенного исполнения, устанавливаемых на различных этажах. Направление установки трубы в каждом конкретном случае определяется индивидуально. Она может устанавливаться в наклонной, горизонтальной или вертикальной плоскости. Следует учесть, что горизонтальная установка осуществляется только в котлах, имеющих принудительную вентиляцию.

Вертикальная установка применяется только тогда, если нет возможности сделать выход дымохода котла на улицу непосредственно через стену (близкорасположенные окна, улица имеет небольшую ширину, нежелание портить внешний вид фасада здания и т.п.).

При установке коаксиального дымохода котла необходимо использовать фасонные части только заводского производства. Не лишним будет также приобрести декоративные накладные части, которые используются в местах вхождения отвода в стену. Большой ассортимент позволяет выбрать детали, максимально подходящие по общий интерьер дома.

Схема монтажа коаксиальных дымоходов.

Если требуется произвести удлинение трубы, ее максимальный размер не должен превышать 3 м, то следует применять специальные хомуты. Использовать герметики и другие материалы категорически запрещается.

Устанавливая коаксиальный дымоход, следует учитывать то, что выходное отверстие должно находиться минимум на 1,5 м выше газового котла. При горизонтальной установке угол наклона должен быть не менее 3 градусов. Это обеспечит стекание конденсата в конденсатосборник. Над уровнем земли, во-избежание засорения, выход трубы должен находиться не ниже 1 – 1,5 м.

Для монтажа дымоотвода газового котла запрещается использовать более двух колен. До близлежащих окон оголовок трубы устанавливается не ближе 60 см (как по вертикали, так и по горизонтали), а расстояние до систем газового снабжения – не меньше, чем половина диаметра наружной трубы дымохода.

Наиболее целесообразно доверить установку коаксиального дымоотвода специалистам, так как существуют определенные требования, которые зачастую тяжело выполнить самостоятельно. Правильный монтаж ревизий или конденсатосборников без консультаций профессионалов практически невозможен.

Коаксиальные дымоходы коллективного использования

При возведении многоквартирных домов, в которых предусмотрено отопление котлами закрытого типа, монтируются коаксиальные дымоходы коллективного использования. Такие системы производятся в заводских условиях. Выходы от отдельных газовых котлов подсоединяются к центральному дымоходу, который выводится на крышу здания.

Рабочая температура в таких системах достигает 300 градусов, поэтому они имеют утолщенные стенки (до 0,8 мм).

Использование коллективных коаксиальных дымоходов эффективно только в случаях, если они монтируются во время строительства здания. Системы коллективного использования, установленные во время перепланировки или ремонта, очень сложные и не обеспечивают надлежащий уровень эффективной работы и безопасности. В таких случаях более практично использовать индивидуальные коаксиальные дымоходы для газового котла.

Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

Прямые трубы. Они используются для сооружения основного корпуса.
Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
Соединительные приспособления. Они являются отводами на 90^о и 45^о или муфтами.
Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
Переходники. Они нужны для соединения дымоотводной системы с котлом.
Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

Проверить соответствие размеров патрубка котла и трубы дымоотвода.
Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
Зафиксировать соединение при помощи болтов и хомутов.
Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
Вывести трубу дымохода на улицу.
Обеспечить герметичность стыка.
Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

Определить место выхода и отметить его расположение на стене здания.
Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
Закрепить «сооружение» к стене при помощи кронштейнов.
Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
Количество поворотных муфт (меньше трёх).
Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Оцените статью: Поделитесь с друзьями!

Что такое и правила монтажа коаксиального дымохода для котла

Правила монтажа коаксиального дымохода для газового котла

При установке любого отопительного котлоагрегата (за исключением электрического) необходимо позаботиться о системе дымоотведения и притоке кислорода, который нужен для поддержания процесса горения топлива.

Котлы с камерой сгорания закрытого типа возможно установить в любом помещении. При этом классическая схема вытяжки продуктов горения совсем ни к чему. Коаксиального дымохода вполне достаточно.

В этой статье мы рассмотрим все правила монтажа коаксиального дымохода для газового котла.

к содержанию ↑

Конструкция

Значение самого слова “коаксиальный” означает “соосный”. Это — две трубки, вставленные одна в другую, и выведенные наружу. Изнутри трубы между собой не контактируют из-за системы перемычек.

Причина этого — в различном назначении трубок:

Малая — предназначена для отведения продуктов, образующихся при сгорании топлива.
Большая — нужна для подачи воздуха, а значит — и кислорода в камеру сгорания.

При этом получается, что свежий воздух и продукты сгорания не перемешиваются между собой. Такая система надежно изолирована, и воздух из комнаты не смешивается с газами, находящимися в дымоходе.

к содержанию ↑

Преимущества

Главный плюс такой конструкции — это универсальность. Ее можно использовать для всех разновидностей котлов отопления. Максимально эффективная работа — это установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще ряд преимуществ:

Расположение горизонтально. Нет необходимости в том, чтобы пробивать отверстие в крыше. Достаточно вывести трубу в окно или проделать отверстие в стене, наиболее приближенной к котлу.
Система газохода изолирована и не связана с воздухом в комнате. Нет риска проникновения в помещение угарных газов.
Воздух, который попадает с улицы, подходит к камере горения уже подогретым, за счет того, что он контактирует с горячей дымоотводящей трубой. Это способствует повышению КПД котлоагрегата.
Простота монтажа коаксиального дымохода. Работа по его обустройству не требует особого мастерства и специальных знаний.
Безопасность. Соосный газоход надежно защищен от риска возгорания, поскольку система охлаждается относительно холодным воздухом с улицы.
Отсутствие необходимости в оборудовании отдельного помещения котельной. Любое удобное для вас место — кухня, прихожая, пристройка или подвальное помещение, подходят для установки котла.

к содержанию ↑

Правила установки коаксиального дымохода для газового котла

Если запланировано обустройство соосной системы дымоотведения, необходимо придерживаться правил монтажа и безопасности. Это позволит избежать даже самых малых рисков, связанных с попаданием отработанных газов в помещение:

Максимальная длина отводящей вертикальной трубки в соосном дымоходе составляет 3 м. Иногда можно встретить дымоходы большей (до 5 м) длины. Например, это касается установки коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
Труба выводится на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
При установке принудительной вентиляторной тяги нет необходимости обустраивать вертикальный участок.
Высота выходного отверстия газохода над поверхностью земли составляет от 2 м, а относительно котлоагрегата величина превышения составляет от 1,5 м.
Минимальное расстояние вывода трубки дымохода от любого оконного или дверного проема, а также вентиляционных решеток составляет 0,5 м.
Обустраивать вывод трубы соосного газохода под окном нежелательно. Но если без этого не обойтись, минимальное расстояние между выводом дымохода и окном составляет 1,0 м.
Небольшой наклон трубы обеспечивает отведение конденсата.

Уклон дымохода

По этому вопросу нет единого мнения:

Самая распространенная рекомендация — делать уклон труб “от котла”. В общем-то, это вполне логично. Образующийся при работе котла конденсат стекает наружу, а не попадает в котел. Однако такая система безукоризненно работает до наступления сильных морозов. В зимние холода стекающий вниз конденсат попросту замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
Приходится все-таки принимать решение делать уклон трубы в сторону котла. Чтобы решить проблему попадания конденсата в котлоагрегат, устанавливают дополнительный резервуар-конденсатосборник.

Утеплять ли дымоход?

Дело в том, что утепление труб газохода проблемы не решает. Все равно конденсат замерзает. Более эффективно можно решить эту проблему, если немного укоротить внутреннюю трубу. Естественно, это актуально, если трубы наклонены от котла.

к содержанию ↑

Порядок монтажа

В отличие от привычного вертикального дымохода, соосная система не требует каких-то профессиональных навыков при монтаже. Но при этом нужно неукоснительно соблюдать инструкцию. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняют по такому алгоритму:

Определяются с местом расположения котлоагрегата. Настенные модели располагают на наружных стенах, напольные — на небольшом возвышении.

Устанавливают специальный элемент для присоединения дымохода к котлу. Все стыки и повороты скрепляют хомутами. При этом ни в коем случае нельзя применять ни герметики, ни склеивающие ленты.

Канал отверстия, просверленного в стене, прокладывают утеплителем.
Закрепляют трубопровод на стене при помощи кронштейнов.

к содержанию ↑

Видеоматериал

Соотношение доступной цены, простоты установки, продолжительного рабочего ресурса и эффективности сделали соосные трубопроводы очень востребованными. Если вы тоже решили отдать предпочтение именно такой, обязательно соблюдайте приведенные в статье правила монтажа.

Источник: https://serviceyard.net/sovetyi/pravila-montazha-koaksialnogo-dyimohoda-dlya-gazovogo-kotla.html

Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно — расстояние до окна и трубы

Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Прямые трубы. Они используются для сооружения основного корпуса.
Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
Соединительные приспособления. Они являются отводами на 90о и 45о или муфтами.
Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
Переходники. Они нужны для соединения дымоотводной системы с котлом.
Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта.

Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

Схема монтажа дымохода

Плюсы и минусы

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

В их число входят:

Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

Нормативные требования СНиП

Источник: https://teplo.guru/elementy/truby/ustanovka-koaksialnogo-dyimohoda.html

Нормы установки коаксиального дымохода: основные требования к монтажу

Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

с открытой камерой;
с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
также он должен находиться на 1500 мм выше верхнего края котла;
от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
монтировать дымоход диаметром меньше диаметра входа котла не допускается;
между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Также при проектировании отопительной системы дома следует учитывать то, что:

по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Обратите внимание

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Устанавливаться конструкции этого типа могут:

вертикально;
горизонтально.

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

Важно

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

выполняется разметка в месте вывода трубы на улицу;
по разметке проделывается отверстие для дымохода;
места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
первый элемент дымохода подключается к котлу;
собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

Источники:

Дымоход для газового котла коаксиальный: современное решение для систем отопления
Нормы установки коаксиального дымохода: основные требования к монтажу
Принцип действия коаксиального дымохода

Источник: https://www. kakprosto.ru/kak-949097-normy-ustanovki-koaksialnogo-dymohoda-osnovnye-trebovaniya-k-montazhu

Установка коаксиального дымохода для газового котла

Коаксиальный дымоход – это эффективная система притока кислорода и отведения продуктов сгорания, при которой одна труба вмонтирована в другую.

Установка коаксиального дымохода для газового котла обеспечивает правильную работу оборудования, высокий КПД, эффективное вытягивание дымовых газов из камеры сгорания.

«Сантехник Портал» поможет разобраться с нюансами выбора и монтажа коаксиальной системы дымоотвода своими руками.

Устройство и принцип действия

В ряду приспособлений для отведения продуктов сгорания для газовых котлов коаксиальный дымоход стоит особняком. Само значение слова «коаксиальный», значит «соосный», то есть, когда один предмет вставлен в другой. Здесь это две трубы, которые не соприкасаются между собой, благодаря системе перемычек.

Причина высокой эффективности установки коаксиального дымохода для газового котла этого заключается в разном предназначении труб:

Малая (внутренняя) — используется для отведения продуктов сгорания топлива.
Большая (наружная) — применяется для подачи кислорода в камеру сгорания.

В результате получается, что отходы сожжения газа и свежий приток воздуха не перемешиваются в одной трубе, как в случае с традиционным дымоходом. Системы подачи и отведения надежно изолированы друг от друга. Данная современная конструкция идеально подходит для газового прибора отопления с закрытой камерой сгорания, обеспечивая полную безопасность и высокую эффективность.

Чтобы создать коаксиальный дымоход своими руками, нужно взять две трубы разного диаметра и поместить узкую трубу в широкую. Кроме того, необходимо их зафиксировать и в то же время разделить специальными перемычками так, чтобы центральные оси обеих трубок совпадали. Ну вот, конструкция коаксиального дымохода для газового котла готова.

На практике данное приспособление легче приобрести в готовом виде, чем тратить силы и финансы на покупку всех компонентов конструкции и сборку устройства. Цена на готовые изделия с коаксиальным принципом работы немного выше, чем на стандартный дымоход, но затраты возместятся в полной мере.

Совет

Монтаж коаксиального дымохода даёт возможность захватывать воздух с улицы, а не из помещения, где находится котел, и подавать его напрямую в топку.

В итоге совершается абсолютно естественный теплообмен: горячий газ передает свое тепло соседствующему прохладному потоку воздуха.

Воздушная масса попадает в камеру сгорания уже в разогретом виде, что значительно повышает общий КПД котельного оборудования, поскольку отпадает необходимость тратить тепловую энергию на нагревание воздуха. При этом температура внешней трубы дымохода намного ниже, чем у стандартного дымохода. Данный фактор и делает устройство наиболее безопасным.

Преимущества и недостатки установки

Добиться максимально эффективного действия, можно осуществив установку коаксиальных дымоходов для настенных газовых котлов с закрытой камерой сгорания и принудительной тягой. Впрочем, напольный вариант тоже неплох.

У такой конструкции имеется ряд преимуществ перед традиционной системой дымоотвода:

Возможность горизонтального размещения. В этом случае не нужно делать отверстие в потолке или крыше. Достаточно проделать дыру в стене или вывести трубу прямо в окно.
Отсутствие возможности проникновения угарных газов в помещение, поскольку система газохода полностью изолирована и не связана с воздушным пространством комнаты.
Воздушные массы с улицы попадают в камеру сгорания уже подогретыми, что значительно повышает КПД котла.
Безопасность. Соосный дымоход надежно защищен от риска возгорания, так как система в некоторой степени охлаждается уличным воздухом.
Не нужно оборудовать отдельное помещение для котельной. Строительные нормы позволяют установить газовый котел с коаксиальным дымоходом даже на кухне или в прихожей.
Отсутствие необходимости в организации принудительной вентиляции, что существенно облегчает процесс монтажа котельного оборудования.
Универсальность. Соосная система дымоотвода прекрасно сочетается с любым отопительным оборудованием – газовым, твердотопливным или на жидком топливе.

Кроме того, поскольку у данных конструкций несколько иные правила установки, чем у традиционных устройств, то коаксиальный дымоход занимает меньше места. Монтажные работы по его обустройству не требуют специальных знаний и особого мастерства.

Стоит сказать, что недоставки у соосного устройства также имеются:

Высокая цена. При этом вертикальный коаксиальный дымоход для газового котла на 40% больше стоимости классической конструкции, тогда как цена горизонтальных моделей выше лишь на 30%.
Протяженность максимальной длины коаксиального дымохода составляет всего 3 метра для горизонтального трубопровода и 6 метров для вертикального устройства.
Коаксиальная конструкция часто способствует образованию конденсата в процессе работы, поэтому такую систему иногда необходимо дополнительно утеплять и устанавливать специальные приемники.

Несмотря на перечисленные минусы, преимуществ у соосной системы больше, поэтому она пользуется популярностью.

Разновидности коаксиальных труб

Монтаж каналов дымохода может выполняться двумя способами — вертикально и горизонтально. В первом случае труба проводится через крышу, а при втором методе вывод делается через стену или оконный проем. В основной массе применяется горизонтальная установка конструкции.

Технические свойства соосного газохода и период его эксплуатации во многом исходит от материала изготовления труб:

Алюминий. Легкий и недорогой материал. Главными его преимуществами считаются выносливость по отношению к температурным перепадам и высокие противокоррозионные свойства. При этом высокие температуры алюминий выдержать не способен, поэтому трубы из этого материала в коаксиальных системах применяются редко. Как правило его используют в комплексном сочетании с пластиком.
Пластик. Часто дымоотводы из термоустойчивой пластмассы применяют при монтаже конденсационных газовых котлов. Кроме легкого веса и возможности выдерживать нагрев свыше 200 градусов, пластик отличается сравнительно низкой стоимостью. Пластиковые соосные трубы без особых усилий монтируются. Однако продолжительность их эксплуатации все же невысока. Используются подобные газоходы только в системах дымоотвода с низким температурным режимом.
Нержавейка. Изделия из нержавеющей стали наиболее качественные и эффективные. Такой дымоход не деформирует от влияния внезапных температурных скачков и отлично переносит нагрев до 550 градусов. Нержавейка отличается высокой устойчивостью к агрессивным веществам, а срок эксплуатации достигает 35 лет.

Для коаксиальной системы вывода сгораемых газов могут использоваться два типа трубок из нержавеющей стали:

Утепленные. Как правило, применяются для монтажа вертикальных дымоотводов. Данная труба значительно увеличивает аэродинамические свойства приспособления и устанавливается в ходе возведения строения.
Неутепленные. Используются как для бытовых, так и для промышленных дымоходов коаксиального типа. Характеризуется продолжительностью эксплуатации. К недостаткам можно отнести высокую конденсацию паров.

При выборе труб для коаксиального дымохода надлежит обращать внимание на рекомендации, отмеченные производителем отопительного оборудования.

Правила монтажных работ

Дымоходы данной разновидности могут быть вмонтированы в горизонтальном или вертикальном положении. Первый вариант предпочтительнее, поскольку является более простым и отнимает меньше полезного пространства. Однако при монтаже необходимо соблюдать определенные нормы и правила установки:

промежуток от трубы до уровня земли по внешней стороне дома должно быть не меньше 2 м;
трубка должна быть размещена не менее, чем в 0,5 метра по горизонтали от окон, дверей, вентиляционных отверстий;
такую же дистанцию до этих объектов необходимо выдержать и по вертикали;
если над вентиляционным каналом расположено окно, промежуток до его нижнего края должно составлять не меньше 1 метра;
свободное пространство перед коаксиальным дымоходом должно составлять не меньше 1,5 метров, то есть вблизи не должно быть стен, заборов, столбов и других подобных препятствий;
если нет специального приспособления для сбора конденсата, то трубу соосного газохода следует расположить под уклоном к земле;
величина подобного уклона может варьироваться в границах 3-12 градусов;
запрещается выведение дымоходного канала не на улицу, а в другое здание или помещение: подъезд, подвал, тоннель, арку;
дистанцию в 20-30 см необходимо выдержать между трубой дымохода и газовыми трубами, если они проходят рядом.

Ещё один значимый показатель – диаметр трубы и патрубка котла. По габаритам они должны совпадать. Ни в коем случае не допускается монтаж трубы, диаметр которой меньше, чем размер отводящего патрубка котла.

Отдельно стоит рассмотреть ситуацию, когда выход трубы соосного дымопровода размещен непосредственно под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, однако при этом нужно учитывать следующий момент.

Следует мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом — длина навеса или балкона. Труба газохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу располагается отверстие для дымохода, тем длиннее должна быть наружная часть трубки.

Перед началом монтажных работ нелишне тщательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют поставленным нормам. Патрубок котла может размещаться сверху или сбоку. Принято считать, что верхнее расположение патрубка облегчает процесс установки.

Горизонтальный или вертикальный?

Горизонтальный или вертикальный тип установки исходит от особенностей строения, в котором размещено отопительное оборудование. В пространстве между котлом и стеной для вывода трубы не должно быть абсолютно никаких инородных объектов, это важнейшее требование безопасности.

В то же время место выхода дымохода из стены и патрубок нагревателя, к которому его подсоединяют, должно разделять не меньше1,5 м по вертикали. Трубка тоже должна располагаться под небольшим уклоном – около 3 градусов, чтобы создать условия для оттока конденсата.

Реализовать все условия, которые предъявляются к горизонтальной установке соосного газохода, порой невозможно. С затруднениями можно встретиться, если помещение с котлом очень малогабаритное. Проблемной может стать и наружная сторона постройки. К примеру, при наличии оконных проемов, близко расположенных друг к другу.

Обратите внимание

Случается, и так, что дистанция до соседних строений слишком маленькая, чтобы гарантировать нормальную тягу коаксиального газохода. Если исполнить абсолютно все требования горизонтального монтажа не получается, то следует выбрать вертикальную установку, то есть вывести трубопровод через крышу.

При вертикальном монтаже соосного дымохода пригодятся кронштейны, которые дают возможность удерживать приспособление в верном положении и на дистанции от стен. При выводе коаксиального газохода через кровлю необходимо уделить особое внимание вопросам пожарной безопасности.

Здесь нужно применять изолирующие патрубки и огнеупорную изоляцию. Также используются защитные кожухи для изоляции дымохода от контакта с другими объектами и материалами.

Между соосной трубой и местом перекрытия стоит оставить небольшой воздушный зазор, однако кровлю на участке выхода трубки заделать тщательным образом.

Место стыка дымохода и кровельного пирога закрывают плотным защитным кожухом.

Какие инструменты и материалы потребуются?

Считается, что длина коаксиального дымохода при организации горизонтальной схемы монтажа не должна превышать трех метров. Это общее правило, но из него есть исключения.

Набор материалов и инвентаря для монтажных работ по обустройству коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

непосредственно трубы дымохода;
переходник для соединения котла с дымоходной конструкцией;
колено, тройник и т.п.;
обжимные хомуты для надежного соединения элементов.

Как правило, комплект соосного дымохода включает все необходимые для его установки комплектующие. Если трубу нужно нарастить, следует заказать дополнительные детали промышленного производства.

Чтобы провести трубу через стену, перекрытие или крышу, требуется применять огнестойкие прокладки, которые позволяют предотвратить перегрев и возгорание окружающих дымоход материалов.

Пошаговая установка коаксиального дымохода

В отличие от обычного дымохода, коаксиальная система не требует профессиональных навыков монтажа. Однако в процессе работ следует неукоснительно соблюдать инструкцию, чтобы добиться абсолютной безопасности.

Монтаж коаксиального дымохода для газового или твердотопливного котла выполняется по такому пошаговому алгоритму:

Определить место расположения котла. Настенные модели располагают на наружных стенах, напольные — на небольшом возвышении.
Установить специальный элемент для присоединения дымохода к котлу. Все стыки и повороты скрепить хомутами. При этом ни в коем случае нельзя применять ни герметики, ни склеивающие ленты.
Число поворотных колен на всю систему не должно превышать двух.
Канал отверстия, просверленного в стене, проложить утеплителем.
Закрепить трубопровод на стене при помощи кронштейнов.

Установка коаксиального дымохода для газового котла — удобное и простое решение, которое может значительно улучшить жизнь в частном доме. Но чтобы данная конструкция функционировала эффективно, необходимо четко соблюдать нормы и требования при его монтаже.

Источник: https://santehnikportal.ru/trubi/koaksialnyj-dymohod.html

Установка коаксиального дымохода по шагам

В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Данные конструкции отличаются по некоторым характеристикам

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно.

Однако в обоих случаях этот метод будет иметь много значительных минусов:

Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться.

Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома.

Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Важно

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

Горизонтальный тип — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире.

Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать.

Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток — замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

Наружная труба должна находиться в 2 метрах от земли.
Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
Запрещается выводить канал в любое другое пространство, кроме улицы.
Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

сами трубы;
переходник, соединяющий дымоход и котел;
тройник, колено;
обжимные хомуты для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Источник: https://kaminguru.com/dymohod/ustanovka-koaksialnogo-dymohoda.html

Статьи по теме

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

Принцип работы коаксиального котла

Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
Оборудование разделяется на одноконтурные и двухконтурные.
В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
Камера сгорания изолирована от внешних воздействий.
Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.

В основном все агрегаты оснащаются системами управления и безопасности.
Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.

Виды коаксиальных котлов отопления

Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
При компактных размерах соответственно и мощность оборудования уменьшается.
Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия.
Такие модели подходят для отопления и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.

Нюансы выбора

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.

Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

получить разрешение на установку в газовой службе;
исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
выбор котла по мощности, размерам, бренду, внешнему виду и другим параметрам.

Страна-производитель коаксиальных газовых котлов

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.

Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

Требования к установке коаксиального котла

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

наличие вентиляционной системы и газоанализатора;

стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
установка напольных моделей осуществляется на бетонное основание или металлический лист;
располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

Коаксиальный дымоход

Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками.
Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах.
Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания.
Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка коаксиальных котлов

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.
Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

Отверстие для дымохода

Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно.
Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
Переживать за интерьер и экстерьер не стоит.
В продаже имеются специальные декоративные накладные детали.

Сборка коаксиальных труб

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.

Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Сборка всей системы

Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Источник: http://strport.ru/klimat/ustanovka-koaksialnykh-kotlov-poshagovaya-instruktsiya

Установки газовых приборов с прямым выпуском газа

Проблема: каждый раз, когда возникает пожар в газовой плите или камине, пламя поглощает значительное количество кислорода. Это вызывает отрицательное давление воздуха в доме, которое может втягивать холодный воздух через другие отверстия. В худшем случае из-за разгерметизации ядовитые выхлопные газы могут попасть обратно по дымоходу в дыхательное пространство.

Решение: подайте воздух для горения через ту же трубу, что и выхлоп.В установках Direct Vent воздух для горения всасывается в герметичную топку снаружи дома через коаксиальную впускную / выпускную трубу. Это исключает разгерметизацию, в результате чего в доме становится теплее и здоровее. Прямая вентиляция также устраняет необходимость продлевать вытяжную вентиляцию через крышу, делая установку проще и дешевле.

Примечание: Прямая вентиляция работает только для специально разработанных газовых приборов. Дровяные камины и печи должны выходить в вертикальный дымоход, проходящий через крышу.

В отличие от старых газовых плит и каминов, которым требовалась вертикальная вентиляционная труба или дымоход через крышу, модели Direct Vent могут просто выходить через прилегающую внешнюю стену. Однако большинству устройств с прямым выпуском воздуха для правильной работы требуется некоторый вертикальный подъем выпускной трубы. Обычно требуется вертикальная длина 24 дюйма, прежде чем труба повернется и пройдет сквозь стену, но некоторые печи указаны с более коротким подъемом или вообще без подъема. Например, Hearthstone Tucson указан с вертикальной длиной 9 дюймов вместо 24 дюймов: вентиляционные отверстия Hearthstone Sterling HT выходят прямо сзади и могут быть установлены без вертикальной трубы.

Даже печи, требующие вертикального подъема, можно установить без видимых труб внутри дома с помощью заглушки для труб, которая создает подъем на 24 дюйма за пределами стены.

1: Установка с прямой вентиляцией — через внешнюю стену

1) Длина по вертикали 24 ″
1) Колено под углом 90 градусов
1) Регулируемая длина 11 ″ -14 ″
1) Стенная втулка для наперстка
1) Горизонтальная вентиляционная крышка

Эта популярная конфигурация доступна как готовый комплект

2: Установки вентиляционных отверстий для сноркелинга через внешнюю стену

1) Регулируемая длина 11 ″ -14 ″
1) Стенная манжета для наперстка
1) Вентиляционная крышка для трубки

Заглушка для трубки создает выступ на внешней стороне стены, поэтому вентиляционная труба не видна внутри дома

3: Установка в подвале через внешнюю стену

Для удаления разносимого ветром мусора и снежных заносов нижний край вентиляционной крышки должен находиться на высоте 24 дюймов над уровнем земли.Если верхний слой почвы находится на стене достаточно низко, для этого можно использовать колпачок для трубки.

Если верхний слой почвы слишком высок, чтобы можно было использовать заглушку для трубки, можно добавить вертикальные отрезки к внутренней вертикальной трубе, чтобы поднять нижнюю часть стандартной заглушки на 24 дюйма над уровнем земли.

Примечание: между горизонтальной трубой и потолком необходимо соблюдать зазор 2 дюйма.

4: Вертикальная вентиляция через крышу

Если печь расположена на внутренней стене или если вентиляция над крышей желательна по какой-либо другой причине, печи и камины с прямой вентиляцией также могут иметь вертикальную вентиляцию, используя тот же тип кровельного оклада и штормового воротника, который обычно используется для дровяной печи. дымоходы.

Вертикальный коаксиальный колпачок заменяет горизонтальный колпачок, используемый при установке через стену.

Примечание: в большинстве списков устройств Direct Vent высота вертикальной вентиляции ограничена 30–35 футами.

5: Удаление воздуха в неиспользуемые промышленные дымоходы

Изготовленные комплекты для переоборудования коаксиальных дымоходов доступны для большинства обычных двустенных и трехстенных дымоходов. Круглые фитинги прикреплены к верхней и нижней части дымохода и соединены гибким алюминиевым вкладышем длиной 4 дюйма.Полость дымохода вокруг футеровки используется для подачи воздуха для горения к огню.

Коаксиальная прямая вентиляционная труба используется для подключения печи к нижнему фитингу

6:. Вентиляция в неиспользуемых дымоходах кладки

Комплекты для переоборудования коаксиального дымохода состоят из фитингов для верхней части дымохода и отверстия для гильзы, соединенных гибкой алюминиевой облицовкой длиной 4 дюйма. Вкладыш несет выхлоп, в то время как полость дымохода вокруг вкладыша действует как канал для забора воздуха для горения.

Коаксиальная прямая вентиляционная труба используется для подключения печи к штуцеру.

7: Отвод воздуха в дымоходы камина с помощью коллинеарной системы прямого отвода воздуха

Когда печь Direct Vent установлена внутри или перед существующим камином, мы не можем использовать комплект для переоборудования каменной кладки, показанный на диаграмме № 5 выше, потому что мы не хотим, чтобы воздух для горения поступал в комнату через камин. открытие. Для каминных установок используется коллинейная система впуска / выпуска.Коллинеарная коробка преобразователя в нижней части дымохода соединена с аналогичной коробкой наверху двумя отрезками 3-дюймового алюминиевого гибкого трубопровода, одна для впуска и одна для выпуска. Коаксиальный колпак от дождя завершает установку. В этой системе воздух для горения содержится во всасывающем патрубке, поэтому он не может попасть в комнату через отверстие для камина.

Примечание: 3-дюймовые алюминиевые вкладыши достаточно малы, чтобы проходить прямо через отверстие в заслонке камина, и достаточно гибки, чтобы можно было сориентировать нижнюю коробку преобразователя вбок для печей с задней вентиляцией.

ПРИМЕЧАНИЕ: НАШИ ГАЗОВЫЕ ПРИБОРЫ ДЛЯ ПРЯМОГО ВЕНТИЛЯЦИИ ПОСТАВЛЯЮТСЯ С ПОДРОБНЫМИ ПОШАГОВЫМИ ИНСТРУКЦИЯМИ ДЛЯ САМОСТОЯТЕЛЬНОЙ УСТАНОВКИ. ДЛЯ ПОДТВЕРЖДЕНИЯ ВАШЕЙ ГАРАНТИИ И ОБЕСПЕЧЕНИЯ ОПТИМАЛЬНОЙ БЕЗОПАСНОСТИ И РАБОТЫ, ОДНАКО, ОКОНЧАТЕЛЬНЫЕ РЕГУЛИРОВКИ НАСТРОЙКИ И ПЕРВЫЙ ЗАЖИГ ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ ОБУЧЕННЫМ ТЕХНИКОМ. ПОЛУЧИТЕ СПИСОК РЕКОМЕНДУЕМЫХ ТЕХНИЧЕСКИХ ТЕХНИЧЕСКИХ ОБСЛУЖИВАНИЙ В ВАШЕЙ МЕСТЕ.

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей.Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходной трубой. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымоходной трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых дровами, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и, если возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, труба Simpson DuraVent DuraPlus ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

: коаксиальный вентиляционный трубопровод

Коллинеарная труба — Это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.

: co линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в вытяжную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим устройством.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может оканчиваться либо по горизонтали, либо по вертикали, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства с прямой вентиляцией за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Спецификации вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «вентиляционные отверстия сверху», «вентиляционные отверстия сзади» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, не то же самое, что дымоходная труба класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, которые будут использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и печами с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Основной причиной сокращения использования вентиляционных труб типа B для подовых изделий является их низкая эффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Как и в системах с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете вставку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушка для дымохода, класс А

Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо поверх трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или правилу «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет

Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от производителя трубы, которую вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезмерно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

Горизонтальные оконечные заглушки : Одно существенное отличие от систем с прямым отводом — это возможность горизонтального оконцевания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное окончание.

Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B

Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

Адаптер для дымохода / анкера : для подавляющего большинства каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией), вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.
Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымоходов и труб с прямой вентиляцией используются отводы под 90 и 45 градусов, системы дымоходов класса A не допускают изгибов более 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах с двумя отводами и налокотником для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб относительно допуска смещения для каждого типа трубы.

Угловой ремень / Настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымовой трубы к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака — при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

Дымоход Тройник / Тройник : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и тройник, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

Удлиненный кронштейн для крыши : Когда дымоход выходит на высоту более 5 футов над крышей, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить стабилизацию трубы от ветра.

Резюме

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.При проектировании дымоходной системы всегда уточняйте у местных представителей строительных норм и правил, чтобы убедиться в правильности установки. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Основы каминов: Камины Kingsman

Дровяные печи:

Дровяные камины работают на промышленном продукте (пеллеты или искусственные бревна на нефтяной основе) или на древесине.КПД не лучше 33%, а побочные продукты неизвестны. Этот сегмент рынка стремительно сокращается.

Газовые камины с прямой вентиляцией:

Коаксиальная вентиляционная система трубы внутри трубы (обычно 4 ″ / 7 ″) внутренняя труба предназначена для выхлопа, а внешняя труба вводит наружный воздух для горения. Конструкция этих каминов позволяет создать полностью герметичную систему, которая не ставит под угрозу качество воздуха внутри вашего дома. Он также позволяет вентилировать продукт в горизонтальном направлении (отлично подходит для случаев, когда прибор установлен на внешней стене).Приборы с прямой вентиляцией обычно ограничены длиной 40 футов (с максимальной горизонтальной длиной 20 футов), что позволяет прибору работать должным образом.

Вентилируемые газовые камины:

Использует трубу с воздушным охлаждением (B-vent) или гибкие газовые вкладыши для вентиляции приборов. Эти типы устройств используют комнатный воздух для сгорания и выпуска через вентиляционную трубу B или гибкий газовый вкладыш. Вентилируемые устройства не имеют таких ограничений по длине вентиляции по сравнению с устройствами с прямым вентилированием и могут использовать существующие системы дымоходов, вставив в существующие дымоходы гибкую прокладку с газом и завершив ее защитным колпаком и гидроизоляцией.

Газовые камины без вентиляции (для использования только в США, проверьте местную юрисдикцию):

Никаких дымоходных систем не требуется, и этот продукт можно использовать практически в любом месте вашего дома (кроме ванной комнаты, спальни, спа-комнаты, дом на колесах или прогулочный автомобиль), но должны быть предусмотрены условия для надлежащего горения и вентиляции (размер комнаты и БТЕ устройства являются решающими факторами, определяющими, какой размер БТЕ может быть использован для конкретной установки). Прибор использует комнатный воздух для горения и выбрасывает его в комнату.Эти устройства имеют КПД 99,9%, а системы горелок без вентиляции имеют пилотную систему ODS, которая гарантирует, что системы горелок отключатся, если уровень кислорода в комнате упадет ниже допустимых пределов.

Камины с прямой вентиляцией — Bromwell

Из всех газовых технологий это наиболее желательно в случаях, когда на месте нет существующего камина. Будь то новый дом, пристройка или просто ремонт комнаты, газовый камин DV станет отличным украшением любого помещения.

Газовые камины

DV имеют фиксированную часть стекла на передней панели, то есть они функционируют как стеклянные двери, а также как высокоэффективные вторичные печи, вентилируемые наружу (через стену или через крышу). Камины DV имеют КПД 70–85% и оснащены дополнительными вентиляторами для циркуляции горячего воздуха в помещении.

Часто сами камины нуждаются в электричестве для запуска (если они оснащены электронным зажиганием), но они все равно будут работать при отключении электроэнергии.Единственное, что не работает без электричества, — это воздуходувка. Газовые камины желательны, потому что некоторые из них абсолютно красивы, они выходят на внешнюю стену, но при этом остаются очень эффективными, но они также действуют как стеклянные двери, что означает, что они функциональны, даже когда не горят. Стеклянная передняя панель предотвращает попадание холодного воздуха в комнату снаружи, а также предотвращает выход нагретого воздуха или кондиционера через вентиляционное отверстие. Все камины DV вентилируются через коаксиальную гибкую трубу (труба в трубе).Наружная труба подает свежий воздух для разжигания огня, а внутренняя — отвод выхлопных газов за пределы дома.

Эти камины могут быть либо решетчатыми (с вентиляционными отверстиями сверху и снизу), либо чистыми лицевыми панелями (почти без обнажения металла). Камины с жалюзи имеют более индустриальный вид и более «старомодны». Камины с чистым фасадом можно отделывать почти до края зоны обзора, оставляя только узкую металлическую полоску, удерживающую открытое стекло. Часто производители предлагают готовую декоративную окантовку, но большинство из них будут необязательными, поэтому камин можно отделать любым негорючим материалом по выбору (плиткой, шифером, гранитом, мрамором, металлом, простой крашенной стеной и т. Д.).

Коаксиальная труба дымохода. Индивидуальное отопление. Новостройка с видом на море. Фотография, картинки, изображения и сток-фотография без роялти. Image 70861019.

Коаксиальная труба дымохода. Индивидуальное отопление. Новостройка с видом на море. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 70861019.

Коаксиальная труба дымохода.Индивидуальное отопление. Новостройка с коаксиальными выходами трубы.

S M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4154 x 2759 пикселей | 35.2 см x 23,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4154 x 2759 пикселей | 35,2 см x 23,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

Попробуйте 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Коаксиальная вентиляционная труба

0000004722 00000 н. Быстрый просмотр. Мы уделяем первоочередное внимание поддержанию высокого качества продукции и предоставлению отличного обслуживания нашим конечным потребителям и нашим дистрибьюторам. В соединителе используется 3-дюймовый алюминиевый гибкий кабель для впуска и выпуска. Трубки сверхвысокой чистоты, коаксиальные, химически очищенные и пассивированные, а также очищенные термопарами. Концы подготовлены для орбитальной сварки от 1/8 до 2 дюймов.0000008179 00000 н. конечный поток эндобдж 158 0 объект эндобдж 159 0 объект [182 0 R] эндобдж 160 0 объект транслировать % PDF-1.4 % �� 201 0 объект транслировать Middy’s Electrical — крупнейший в Австралии независимый оптовый продавец электрооборудования. конечный поток эндобдж 161 0 объект транслировать Компания DuraVent неизменно первой выводит на рынок инновационные системы вентиляции и занимает лидирующие позиции на развивающихся рынках. H� \ ��n�0F��k��H�i�, �G��p2H By�:> Q * R «�� | ��z۵�� } ��: �] 3�s ��vY�U��ӝ�} ��, ��w��N��g� ��ċ�i��E��s��0��Q = �] �U��g8�nR��U�A? ��gu Вид снизу коаксиального прекращение указано ниже.Затем нагретый воздух выталкивается через вентиляционное отверстие в комнату. 0000137958 00000 н. 0000003136 00000 п. 5. 0000008915 00000 н. 0000002062 00000 н. Первый тип, коаксиальный, состоит из трубы внутри трубы, где внешняя часть служит впуском и выпуском через внутреннюю трубу. Комплект концентрических вентиляционных отверстий имеет впускной и выпускной патрубки в одной и той же трубе. 0000081427 00000 п. Почти все коллинейные установки происходят в каменном дымоходе. Большинство коаксиальных установок происходит в погоне.Можно использовать максимум 4 колена на 90 градусов или эквивалент (2 x 45 градусов = 90 градусов). 4. конечный поток эндобдж 200 0 объект / Фильтр / FlateDecode / Индекс [33 117] / Длина 27 / Размер 150 / Тип / XRef / W [1 1 1] >> поток DirectVent Pro — это унифицированная коаксиальная вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами. # \ �� [��`z =? N�։ ��e�q�m7 startxref Окрашенные наружные стены из лазерной сварки.018-дюймовая оцинкованная сталь. 0000004080 00000 н. 0000009874 00000 н. и размером от 6 до 18 мм Маркировка для указания размера, характеристик материала и кода нагрева www.swagelok.com 0000000016 00000 n 0000115502 00000 н. Мы являемся официальным интернет-дилером «Duravent». Общая длина вентиляционной трубы не может превышать 40 футов. 0000003649 00000 н. В этом методе впускные и выпускные вентиляционные трубы проходят между водонагревателем и внутренней стеной, и только проход в стене и заделка образуют концентрическую трубу.В устройствах с вертикальной вентиляцией и прямой вентиляцией также важно, чтобы режущие компоненты были выбраны таким образом, чтобы минимизировать резку. H� \ ��j�0��l / Jm \ 0000003968 00000 n 0000039405 00000 п. 0000005957 00000 н. 0000004749 00000 н. 0000011474 00000 п. Ознакомьтесь с нашим ассортиментом вытяжных вентиляторов на местном складе Bunnings. 150 0 объект эндобдж 0000091084 00000 п. Приходите к нам сегодня! Полный ассортимент товаров для движения воздуха, широкополосной связи, бытовой инсталляции, нагревательных и охлаждающих продуктов и аксессуаров, промышленного оборудования, световых решений, данных и связи, интегрированных систем, решений безопасности и аудиовизуальных материалов.Можно использовать любую комбинацию подъема и бега, если они находятся в допустимых пределах, указанных в таблице ниже. Эта конфигурация позволяет воздуху проходить через трубу для предотвращения передачи тепла окружающей горючей конструкции. Коаксиальные системы используют две жесткие одностенные трубы в качестве системы вентиляции. 0000010753 00000 п. Используйте надлежащую опору и распорки. Найдите информацию о магазине, часы работы, услуги и многое другое. Любые разрезы необходимо делать под прямым углом к трубе. Если в трубе возникает утечка, воздух остается в концентрическом вентиляционном отверстии… Большинство коаксиальных установок происходит в погоне.0000001362 00000 н. 0000070029 00000 п. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома. Вентиляционная труба считается достаточно герметичной, если концентрация CO2 в воздухе для горения не превышает 0,2%, а концентрация O2 не ниже 20,6%. 5. В версии с внутренним коаксиальным кабелем коаксиальный кабель опускается внутрь вентиляционной трубы, что делает его полностью невидимым. Ограниченная пожизненная гарантия производителя.Все трубы и компоненты спроектированы с использованием гладких и чистых сварных швов, расположенных под углом 90 ° от механических фиксаторов. Материалы и конструкция. 020 ″ алюминиевая внутренняя стенка. ] / Назад 264964 / XRefStm 1709 >> концентрация в воздухе для горения кольцевого зазора коаксиального воздухозаборника. Установка вертикального отверстия (коаксиальный) 15 Требования к длине отверстия (вертикальное отверстие) (продолжение) Максимальная длина отверстия с увеличивающими элементами Таблица 12. Максимальная длина вертикального отверстия (Vitodens100-W, WB1A) Номер модели в конце потока эндобдж 151 0 объект / Метаданные 31 0 R / Контуры 27 0 R / Страницы 30 0 R / StructTreeRoot 33 0 R / Тип / Каталог / Программа просмотра Настройки >> эндобдж 152 0 объект / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources / Font / ProcSet [/ PDF / Text / ImageC] / XObject >> / Rotate 0 / StructParents 0 / TrimBox [0.�Dw? �hcU | ��z�� ׋� ߿�� w�� + ��8�m «mMi ��m�� * �� / ��» � Концентрические вентиляционные заделки можно использовать в резервуарах с прямой вентиляцией или безбаквальных водонагревателях, чтобы получить те же преимущества, что и одностенные проходы через крышу с привлекательной вентиляционной заделкой. 0000100735 00000 н. Алюминиевый внутренний вкладыш .20 дюймов, внешняя стенка из стали 26 Ga. 0000081497 00000 n Коаксиальный вентиляционный трубопровод должен использоваться во всей вентиляционной системе, он должен быть установлен в соответствии с Руководством по установке и эксплуатации, поставляемым с конденсационным котлом, и / или инструкциями, прилагаемыми к вентиляционному трубопроводу.Технология B-vent или «естественная» вентиляция: эта система не герметична; он втягивает воздух из комнаты в камеру сгорания, а выхлоп должен выводиться через крышу через трубу. 3. Для получения одобрения см. Инструкции по установке производителя устройства. При резке в поле всегда оставляйте внутреннюю трубу на 10 мм длиннее внешней. 0000011871 00000 п. 0000011192 00000 п. Ознакомьтесь с нашим ассортиментом кабельных покрытий и оберток на вашем местном складе Bunnings. Узел коаксиальных труб имеет внутреннюю дымовую трубу, расположенную внутри внешней дымовой трубы, где две трубы прикреплены друг к другу.h�bb�a`b«Ń3Υ�� 2. Бывают концентрические и двойные. — Использование (2) шурупов для листового металла с цинковым покрытием, размером не более # 8-3 / 4, в качестве механического крепления на внешней стене. Термин «прямая вентиляция» используется взаимозаменяемо между ними, что иногда вносит путаницу. 0000038889 00000 п. 0000050690 00000 п. Вид снизу на коллинеарную заделку показан ниже. Посетите нас сегодня, чтобы увидеть самый широкий ассортимент продукции Cable & Conduit. 0000001887 00000 н. 0000115598 00000 н. 4] ��3�? �� ~ q�) C� # (�� (��, ʊ� @ �k� ٍ�� q�7O��K�� ݝ, � � � � & Qb @ �J� [wL�ӱ�.0000174968 00000 н. Сохраняйте по крайней мере минимальные зазоры (воздушное пространство) между вентиляционной трубой и горючими материалами, как указано в инструкциях по установке производителя устройства. Все трубы и фитинги одобрены UL1738 для вентиляции категорий II, III и IV. 14 м * 1 При использовании с насадками от 60/100 до 80/125. Установка вентиляционных отверстий в боковой стене (коаксиальных) Установка вентиляционных систем CU3A Прерывание коаксиальных вентиляционных отверстий ВАЖНО Потенциальные зазоры между воздухозаборником и окружающей конструкцией, которые могут вызвать утечку воздуха, дождя или дымовых газов в стену или здание, должны быть герметизированы утвержденным наружный герметик / уплотнение для предотвращения любых утечек.0000001709 00000 н. Быстрый просмотр. 0000010482 00000 п. Есть два типа приборов с прямой вентиляцией: коллинеарные или коллинеарные и коаксиальные. Бесконтактные водонагреватели с концентрической вентиляцией обеспечивают дополнительные преимущества в плане безопасности. Узел коаксиальных труб для коаксиальной системы дымохода камина с прямым отводом. xref Наружная труба… Стена 5 ″ Наперсток 80,00 $. 0000005342 00000 п. 12 м 46 футов. Штормовая муфта для вентиляционной трубы Dura-Vent DirectVent Pro — для вентиляционных труб с внутренним диаметром 5 дюймов — 58DVA-SC Napoleon 5-футовый гибкий алюминиевый вкладыш для прямой вентиляции — 4 дюйма x 7 дюймов Dura-Vent DirectVent Pro с регулируемым внутренним диаметром 4 дюйма Оцинкованная вентиляционная труба — длина от 17 до 24 дюймов Это повысит температуру вентиляционного отверстия и поможет прибору правильно вентилировать в холодных погодных условиях.Окрашенные внешние стены из оцинкованной стали толщиной 0,018 дюйма, сваренной лазером. 0000038959 00000 п. Коллекция Homestyle специальных концевых муфт для прямой вентиляции доступна в коллинеарной или коаксиальной конфигурации; Коллекция Eurostyle доступна в коаксиальной конфигурации. 0000008778 00000 н. 0000009988 00000 н. 0000101006 00000 н. Утепленная футболка 5 дюймов + кепка 115 долларов США. DirectVent Pro — это унифицированная коаксиальная (концентрическая) вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и заменителями.�� 0000007585 00000 н. Коаксиальные трубы в сборе обычно используются в каминах с прямой вентиляцией, чтобы сформировать конкурирующие системы труб, которые пополняют свежий воздух и выводят отработанные газы из каминов с прямой вентиляцией. Посетите нас сегодня, чтобы увидеть самый широкий ассортимент электротехнической продукции. 0000038211 00000 п. H��S] o�0} �W�1l� T �d��v��O�T��E�T�� a [KY��s��W? ��o��6�� ; q� «�� Этот тип вентиляции втягивает воздух снаружи, а затем также выпускает выхлоп. Унифицированная коаксиальная система вентиляции предназначена для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами.Для этого типа водонагревателя без резервуара доступны два типа вентиляции. WB1A24,30 Размер вентиляционного отверстия системы 80/125 * 1100/150 * 2 Максимальная длина вентиляционного отверстия 39,4 фута. Склад Bunnings в Порт Мельбурн. Вентиляционная труба и фитинги оснащены запатентованной встроенной механической фиксирующей лентой и тройными направляющими прокладками. DirectVent® Pro — это унифицированная коаксиальная (концентрическая) система вентиляции, разработанная для использования с газовыми или пропановыми печами, обогревателями и каминами с прямым выпуском газа. В установке с прямым выпуском воздуха, где в безбакерном используется две трубы, вы можете установить либо две отдельные трубы (двухтрубная система), либо однотрубную систему с концентрической (коаксиальной) конфигурацией, также известной как труба внутри трубы.В коллинейной системе вентиляционное отверстие и впускной патрубок проходят параллельно друг другу, отсюда и название коллинеарно. 0000011165 00000 п. 5-дюймовая вентиляционная решетка из нержавеющей стали 110,00 $. © Copyright 2021 — Homestyle Collection Все права защищены. 0000003268 00000 н. 0000137329 00000 н. трейлер [� Материалы и конструкция. 020 ”Алюминиевая внутренняя стенка. Коллекции Homestyle и Eurostyle созданы для того, чтобы работать с вашим бытовым оборудованием и украсить ваш дом. Быстрый просмотр. 0000009325 00000 н. .Наружная стена из оцинкованной стали 018 ″. В коаксиальной системе вентиляционная и всасывающая труба вложены друг в друга или имеют одну и ту же ось, отсюда и название «коаксиальная». 0000004471 00000 н. Технология без вентиляции или вентиляции: этот метод на самом деле основан на более высокой температуре горения, а не на физическом вентилировании, как в случаях с прямым или B-вентилем, чтобы избавить воздух от побочных продуктов сгорания. Быстрый просмотр. Минимальная высота по вертикали с окончанием крыши составляет 6 футов. Эта конфигурация позволяет воздуху проходить через трубу для предотвращения передачи тепла окружающей горючей конструкции.�! �i��}? / �� {�8�’�j��P) �ԅV) К � Ӯ��n�Pyx�� # Sj��L��`. W�U�3�`� «�fj @ �, 2b ֔ AS��rϼ |`> � ~ d�G��O��u% ג��> � L�xǼ� & G� ��w�� 0000038591 00000 n Опорный кронштейн для тройника 5 ″ 100 долларов США. Описание продукта Коллинеарный адаптер используется для печей с коаксиальными выходами 4 «x 6-5 8». 0000012542 00000 п. 0000140906 00000 н. Единственным недостатком является необходимость модификации вентиляционной трубы, чтобы позволить коаксиальному кабелю выходить из трубы внутри дома, обычно на чердаке, под крышей. Внутри каменки установлен термостат.Коллинейные системы используют две гибкие алюминиевые вкладыши непрерывного действия в качестве вентиляционной системы. 0000050955 00000 п. Вставьте охватываемый конец трубы в отверстие легким вращательным движением. 0 Вентиляционная труба категории iii, al29-4c для использования в котлах, безбаквальных водонагревателях, обогревателях бассейнов и других приборах, требующих вентиляционную трубу из нержавеющей стали категории iii или вентиляционную трубу категории 3 Сортировка по положению Есть несколько способов сделать это.

Холодильник Thor Home Depot, Вентилятор радиатора выталкивает или вытягивает воздух, Насадка для молочного коктейля Kitchenaid, Шведский рецепт торта Тоска, Она ведьма, братан, Анаконда Охота за кровавой орхидеей Cast, Интервью инженера-технолога Apple, Чизкейк Фабрика Халяль Мясо, Пышная хна Brun, Сладкий редис Walmart,

DuraVent 46DVA-GCL Оцинкованная труба DirectVent Pro 4 «x 6-5 / 8» с прямым отводом — коаксиальный к коллинеарному соединителю для устройства

Коаксиальный коаксиальный линейный адаптер Direct Vent Pro используется для подключения новой газовой плиты или камина к вентиляции существующего дымохода, ранее использовавшегося для вентиляции дровяного или естественного вентилирующего камина или газовой печи.Если у вас есть какие-либо вопросы о вентиляции вашего газового камина или печи, позвоните нашим специалистам сегодня по телефону 1-855 485 4015.

Коаксиальный и коллинеарный соединитель DirectVent Pro, 4 дюйма x 6-5 / 8 дюймов

Стандартный оцинкованный соединитель для устройств DirectVent Pro 4 «x 6-5 / 8» — это компонент, который используется в типовой установке для отвода воздуха. Коллинейный адаптер используется для печей с коаксиальными выходами 4 «x 6-5 / 8». См. Инструкции по установке производителя устройства для получения разрешения.В соединителе используются 3-дюймовые алюминиевые гибкие элементы для впуска и выпуска.

Характеристики:

Используется для плит с коаксиальными выходами 4 «x 6-5 / 8»
Разъем: Стандартный
использует 3-дюймовые алюминиевые гибкие трубы для впуска и выпуска
Высота: 10-1 / 2 «
Общая ширина: 7-1 / 8 «

DirectVent Pro отличается плотными внутренними соединениями для превосходной производительности, при этом не требуются прокладки или герметики (если это не указано производителем устройства).Все черные трубы, удлинители и колена имеют сварные лазерной сваркой внешние швы на стенках для придания гладкости поверхности. Низкопрофильные замки и отсутствие подгибов и бусинок позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере. DirectVent Pro — это унифицированная коаксиальная вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами.

Ищете Simpson Dura-Vent? Ты нашел это! Simpson Dura-Vent изменила свое название на DuraVent. DuraVent — признанный технологический лидер в области вентиляции.Компания DuraVent неизменно первой выводит на рынок инновационные системы вентиляции и занимает лидирующие позиции на развивающихся рынках. DuraVent имеет патенты на несколько продуктов и продолжает разрабатывать безопасные и технологически продвинутые системы вентиляции.

Коаксиальный дымоход для двухконтурного газового котла

Отличие от обычных труб: что нового

Конструкция и принцип работы

Как работает конструкция

Что входит в стандартную комплектацию

Коаксиальный дымоход для газового котла: материалы для изготовления

Пластик

Нержавеющая сталь

Достоинства и недостатки использования

Как и где правильно установить коаксиальный дымоход газового котла

Монтаж

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Требования к монтажу

Проблема неправильного уклона

Выбор типа установки

Вентиляция

Коаксиальный дымоход для газового котла своими руками

Устройство коаксиального дымохода

Принцип работы

Конструкция

Особенности

Дымоходный монтаж

Горизонтальный подход

Вертикальный вынос

Коаксиальные дымоходы: выбор, требования, правила монтажа

Как работает коаксиальный дымоход

Классификация коаксиальных дымоходов

Классификация по утеплению

Классификация по числу обслуживаемого оборудования

Классификация по типу вывода

Классификация по расположению

Материалы, из которых изготавливают коаксиальные дымоходы

Выбор дымохода

Требования к устройству дымохода

Правила монтажа

Читайте также:

Коаксиальный дымоход газового котла. Для чего нужен и в чем преимущество?

Из чего он состоит?

Преимущества и недостатки

Установка коаксиального дымохода

Обычный дымоход или же все же коаксиальный?

Коаксиальная труба для газового котла – надежная и безопасная система

Конструктивные особенности и устройство коаксиальных дымоходов

Основные достоинства коаксиальных дымоходов

Монтаж коаксиальных дымоходов

Коаксиальные дымоходы коллективного использования

Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно

Что такое коаксиальный дымоход

Устройство и принцип работы

Плюсы и минусы

Монтаж коаксиального дымохода газового котла своими руками

Нормативные требования СНиП

Производим установку

Особенности горизонтального и вертикального монтажа

Видео: варианты подключения коаксиального дымохода к газовым котлам

Что такое и правила монтажа коаксиального дымохода для котла

Правила монтажа коаксиального дымохода для газового котла

Конструкция

Преимущества

Правила установки коаксиального дымохода для газового котла

Уклон дымохода

Утеплять ли дымоход?

Порядок монтажа

Видеоматериал

Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно — расстояние до окна и трубы

Устройство и принцип работы

Плюсы и минусы

Монтаж коаксиального дымохода газового котла своими руками

Нормативные требования СНиП

Нормы установки коаксиального дымохода: основные требования к монтажу

Установка коаксиального дымохода для газового котла

Установка коаксиального дымохода по шагам

Основная характеристика

Внешний вид и принцип работы

Разновидности дымоходов

Преимущества и недостатки

Особенности монтажа

Установка и эксплуатация

Качественная вентиляция

Статьи по теме
