Маркировка пример:
КС 15-9
КС — кольцо стеновое
15 — внутренний диаметр кольца в дм
9 — высота кольца в дм
КОЛЬЦО СТЕНОВОЕ КОЛОДЦЕВ, ГОСТ 8020-2016 | |||||||
Наименование изделия | D внеш, мм | D внутр, мм | высота, мм | объем, м³ | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС | НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС |
КО 6 кольцо опорное | 840 | 580 | 70 | 0,05 | 495 | 475 | |
КО 1 | 900 | 600 | 100 | 0,046 | 0,084 | 1195 | 1095 |
КС 7-3 | 840 | 700 | 290 | 0,5 | 0,14 | 1175 | 995 |
КС 10-3 | 1160 | 1000 | 290 | 0,079 | 0,2 | 1395 | 1295 |
КС 10-6 | 1160 | 1000 | 590 | 0,16 | 0,4 | 2495 | 2095 |
КС 10-9 | 1160 | 1000 | 890 | 0,242 | 0,6 | 3195 | 2850 |
КС 15-6 | 1680 | 1500 | 590 | 0,3 | 0,75 | 3295 | |
КС 15-9 | 1680 | 1500 | 890 | 0,44 | 1,1 | 4795 | 4295 |
КС 20-9 | 2200 | 2000 | 890 | 0,77 | 1,93 | 7595 | 6895 |
КС 20-6 | 2200 | 2000 | 890 | 0,51 | 1,28 | 6895 | 6195 |
КС 25-3 | 2750 | 2500 | 300 | 0,29 | 0,7 | 8995 | 8195 |
КС 25-6 | 2750 | 2500 | 600 | 0,58 | 1,4 | 16995 | 15795 |
КС 25-9 | 2750 | 2500 | 900 | 0,88 | 2,2 | 21995 | 19995 |
КС 25-12 | 2750 | 2500 | 1200 | 1,15 | 2,8 | 22995 | 20995 |
ПЛИТА ДНИЩА КОЛОДЦЕВ, ГОСТ 8020-2016, чертеж ООО «ПСК» | |||||||
Наименование изделия | D внеш, мм | D внутр, мм | высота, мм | объем, м³ | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20% | НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС |
ПН 10 | 1160 | 1160 | 150 | 0,16 | 0,32 | 2195 | 1995 |
ПН 10 по ГОСТ | 1500 | 1500 | 100 | 0,18 | 0,45 | 2595 | 2395 |
ПН 15 | 1680 | 1680 | 150 | 0,33 | 0,75 | 3995 | 3695 |
ПН 15 по ГОСТ | 2000 | 2000 | 120 | 0,38 | 0,95 | 5295 | 4895 |
ПН 20 | 2200 | 2200 | 160 | 0,57 | 1,1 | 9595 | 8795 |
ПН 20 по ГОСТ | 2500 | 2500 | 120 | 0,59 | 1,48 | 10995 | 9995 |
ПН 25 | 2750 | 2750 | 180 | 1 | 2,4 | 18995 | 17795 |
ПН 25 по ГОСТ | 3000 | 3000 | 160 | 1,14 | 2,8 | 19995 | 17995 |
Д 25-20 | 3000 | 2500 | 120 | 0,9 | 2,25 | 16995 | 16995 |
Д 25-25 | 3000 | 3000 | 140 | 1,26 | 3 | 26995 | |
Д 30-20 | 3500 | 2500 | 120 | 1,05 | 2,62 | 18995 | 18995 |
Д 40-30 | 4500 | 3500 | 150 | 2,36 | 5,9 | 45995 | 45995 |
Д 45-40 | 5000 | 4500 | 150 | 3,38 | 8,4 | 65995 | 65995 |
ПЛИТА ПЕРЕКРЫТИЯ КОЛОДЦЕВ, ГОСТ 8020-2016 | |||||||
Наименование изделия | D внеш, мм | D горла колодца, мм | D отв, мм | высота, мм | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20% | НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС |
ПП 7-1 | 840 | - | - | 70 | 0,09 | 1195 | 995 |
1ПП 10-1 | 1160 | 1000 | 150 | 0,25 | 1895 | 1750 | |
1ПП 15-1 | 1680 | 1500 | 700 | 150 | 0,68 | 4595 | 4095 |
1ПП 20-1 | 2200 | 2000 | 700 | 160 | 1,38 | 8395 | 7695 |
1ПП 10-2 | 1160 | 1000 | 700 | 150 | 0,25 | 2195 | 1950 |
1ПП 15-2 | 1680 | 1500 | 700 | 150 | 0,68 | 4795 | 4295 |
1ПП 20-2 | 2200 | 2000 | 700 | 160 | 1,38 | 9395 | 8495 |
1ПП 25-2 | 2750 | 2750 | 700 | 180 | 2,4 | 17995 | 16795 |
2ПП 15-1 | 1680 | 1500 | 700 | 150 | 0,68 | 4695 | 4195 |
2ПП 15-2 | 1680 | 1500 | 700 | 150 | 0,68 | 4995 | 4495 |
2ПП 20-2 | 2200 | 2000 | 700 | 160 | 1,38 | 9495 | 8595 |
2ПП 25-2 | 2750 | 2750 | 700 | 180 | 2,4 | 18995 | 17795 |
3ПП 15-1 | 1680 | 1500 | 1000 | 150 | 0,53 | 4795 | 4295 |
3ПП 15-2 | 1680 | 1500 | 1000 | 150 | 0,53 | 5195 | 4595 |
3ПП 20-1 | 2200 | 2000 | 1000 | 160 | 1,2 | 8995 | 8195 |
3ПП 20-2 | 2200 | 2000 | 1000 | 160 | 1,2 | 9795 | 8995 |
4ПП 10-1 (дождеприемник) | 1160 | 1000 | 800/400 | 150 | 0,25 | 2895 | 2495 |
4ПП 20-1 | 2200 | 2000 | 700 | 160 | 1,28 | 9195 | 8395 |
4ПП 20-2 | 2200 | 2000 | 700 | 160 | 1,28 | 9995 | 8995 |
*возможно изготовление крышки любых размеров, с нестандартным отверстием |

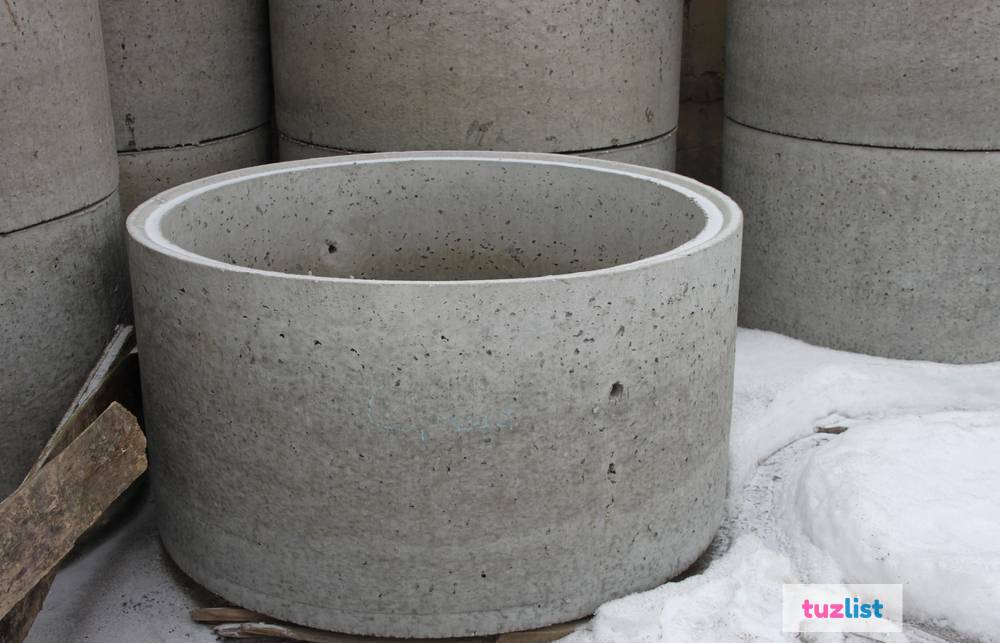

Кольца железобетонные колодезные или кольца стеновые КС предназначены для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей. Кольца железобетонные применяются так же для монтажа смотровых, водоотводных, канализационных колодцев. При устройстве колодцев применяются днище колодцев и крышки колодцев Кольца железобетонные изготавливают из тяжелого бетона с применением армирующих сеток. Железобетонные колодезные кольца широко используются в строительстве. Их применяют для монтажа различных систем коммуникаций: канализационных, газопроводных, дренажных, сетевых и водопроводных колодцев. Также устанавливают при строительстве септиков — сооружений для очистки сточных вод. Используют для возведения колодцев и скважин в частном секторе. Кроме этого, стеновые кольца используются для строительства туннелей для последующей прокладки в них телефонных кабелей, тепло- и электросетей.
Кольцо опорное КО-6 — обязательная составляющая, без которой строительство круглых подземных колодцев не допустимо. Изготавливаются из тяжелого бетона B15, что обеспечивает прочность и долгую эксплуатацию. Основные свойства КО-6 — опора для колодезного люка, перекрытие колодца, защитные функции. При устройстве железобетонных колодцев на магистралях и автодорогах, когда необходимо чтобы поверхность сооружения и дорожного покрытия совпадали между собой, также применяется кольцо опорное КО-6, а в него устанавливается люк. Часто опорные кольца используются при строительстве городских коммуникаций и сетей, дренажных систем, а в домашнем хозяйстве — для питьевых колодцев и выгребных ям. Кольцо устанавливается прямо на грунт или вровень с поверхностью. Кольцо опорное КО-6 нередко называют горловиной, изготавливаются согласно ГОСТ 8020-90 и серии 3.900-1-14.
Кольцо стеновое колодцев КС 7.3 применяется как основа для строительства подземной части колодцев, различных коммуникаций, сооружения горловины и ствола колодца путем сборной конструкции. Связка колец производится при помощи цементного раствора. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления, что заметно уменьшает время на возведение колодца. В процессе строительства колодца из кольца КС 7-3 в стенки или стыки колец монтируются скобы или лестница для удобства спуска и подъема. Диаметр отверстия кольца 700 мм, чтобы при необходимости внутрь мог проникнуть человек. ООО «ПСК ПРОФИТ» производит прочные кольца колодцев КС 7-3 из железобетона.
Вместе с кольцами КС применяются плиты днищ и плиты перекрытий (крышки) колодцев. Днища предотвращают заиливание колодца и попадание сточных вод в водоносный слой. Как и кольца днища колодцев могут использоваться в сухих, мокрых и просадочных грунтах. Днища колодцев целесообразно устанавливать в септиках закрытого типа, для предотвращения попадания сточных вод в водоносный слой. Днища колодцев производятся по типоразмерам и стандартам, соответствующим размерам колодезных колец КС.
Учитывая тот факт, что днище колодца должно выдерживать вес всей конструкции (всех колец и крышки) при их производстве также используется тяжелый бетон. Днища производятся методом вибропрессования, что позволяет получить ровную поверхность для идеального примыкания днища к стеновым кольцам Крышки колодцев устанавливаются на любую колодезную систему во избежание случайного падения человека и загрязнения воды. Крышка должна надежно закрывать шахту колодца, быть целостной и прочной, способной выдержать серьезные нагрузки (наезд автомобиля).
Обращаем внимание,
что железобетонные кольца, несмотря на
то, что произведены из железобетона — достаточно хрупкий груз, требующий
аккуратной погрузки, перевозки и
выгрузки. Наша компания предлагает
доставить кольца, крышки, днища ЖБИ на
ваш объект бортовыми площадками,
гарантируя полную сохранность изделий.
Оформить заказ вы можете оставив заявку
на эл. почту: [email protected]
Кольца / детали колодцев — ЖБК2
кольца, детали колодцев
Буквы в марках изделий обозначают:
КС — кольцо стеновое ПО — плита опорная
ПП — плита перекрытия ПД — плита дорожная ПН — плита днища
КС 15,9 — кольцо стеновое для колодца D= 1,5м и высотой 0,9м. ПД10 — плита дорожная с отверстием для люка диаметром 1м.
Элементы колодцев, элементы железобетонных (жби) колодцев, бетонные колодезные кольца предназначены для строительства водопроводных и канализационных колодцев. С использованием элементов колодцев данной серии можно осуществлять также индивидуальное проектирование. Изготовление кольца, детали колодцев соответствует требованиям ГОСТ 8020-90 «Конструкции бетонные и железобетонные для смотровых колодцев канализационных, водопроводных и газопроводных сетей.Т.У.»
кольца, детали колодцев
Элементы колодцев, элементы железобетонных (жби) колодцев, бетонные колодезные кольца предназначены для строительства водопроводных и канализационных колодцев. С использованием элементов колодцев данной серии можно осуществлять также индивидуальное проектирование.
Буквы в марках изделий обозначают:
КС — кольцо стеновое
ПО — плита опорная
ПП — плита перекрытия
ПН — плита днища
Например: КС 15,9 — кольцо стеновое для колодца D= 1,5м и высотой 0,9м.
ИЗДЕЛИЕ | L/B/H | ВЕС (Т) | ЦЕНА (РУБ) |
---|---|---|---|
КС-10-9 | 1160/1000/90 | 0.6 | 4 023,00 ₽ |
КС-15-9 | 1680/1500/90 | 1 | 6 313,00 ₽ |
КС-20-9 | 2200/2000/90 | 1.475 | 10 474,00 ₽ |
ПП-10-1 | 1160/150 | 0.25 | 3 694,00 ₽ |
1ПП-15-1 | 1680/150 | 0.675 | 9 285,00 ₽ |
1ПП-20-1 | 2200/150 | 1.275 | 19 191,00 ₽ |
ПН-10 | 1500/100 | 0.45 | 4 517,00 ₽ |
ПН-15 | 2000/120 | 0.95 | 8 691,00 ₽ |
ПН-20 | 2500/120 | 1,475 | 14 067,00 ₽ |
КО-6 | 840/70 | 0,05 | 696,00 ₽ |
Адрес производства:
410059, Саратов, ул. Кокуринская, зд. 19, стр.1
Юридический адрес:
410059, Саратов, ул. Кокуринская, зд.19, стр.1
Телефон:
+7(8452)98-27-07 приемная
+7(8452)98-27-17 отдел сбыта
Эл.почта:
[email protected]
Мы работаем 5 дней в неделю: пн-чт с 9:00 до 18:00, пт с 9:00 до 17:00.
Чтобы связаться с нами позвоните по указанному номеру телефона или оставьте сообщение на электронный адрес.
© 2003-2020, ООО «Завод ЖБК №2» железобетонные изделия Саратов. Все права защищены
FP McCann Утюги с широкими стенками и двойной ступенькой 1200 x 750 мм
Нажмите на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить его.
Артикул: DRCHW579
FP McCann Кольцо камеры люка с широкими стенками и двойными ступенями 1200 x 750 x 130 мм (диаметр x D x T) изготовлено из сборного железобетона и имеет размер шпунта и паза, использовать битумный герметик. Требования к герметику для широких стеновых люков составляют 12 мм x 120 мм x 6 м. При размещении уплотнительной ленты во время установки концы полос должны перекрываться минимум на 30 мм и обрезаться под углом 60 градусов. Камера со стенками толщиной 130 мм обеспечивает герметичную водонепроницаемую систему люков. Эта прочная конструкция означает, что необходимость в бетонном ограждении отпадает.
Особенности и преимущества
- Быстрая и простая установка
- Водонепроницаемая конструкция
- Безопасная система подъема якоря
- Бетонная обратная засыпка не требуется, в соответствии с «Канализации на усыновление» 7-е издание
- Более экологичная, чем традиционная система, почти на 40 % меньше выбросов углерода в процессе заливки бетона
IDDRCHW579 Дренаж > Бетонный дренаж > Кольца с широкими стенками > FP McCann Кольцо с широкими стенками и двойными ступеньками 1200 x 750 мм https://www. civilsandutilities.com/p/fp-mccann-wide-wall-chamber-ring-double-step-irons-1200-x-750mm-DRCHW579
Войти/Зарегистрироваться для получения торговых цен
Вы должны войти в систему для сохранения элементов в списках проектов
Сохраняйте элементы в список проектов, к которому вы сможете вернуться позже.
Имя списка проектов
FP McCann Кольцо камеры с широкими стенками люка FP с двойными уступами 1200 x 750 x 130 мм (диаметр x D x T), изготовленное из сборного железобетона и спроектированное с размерами шпунта и паза, позволяющими использовать битумный герметик. Требования к герметику для широких стеновых люков составляют 12 мм x 120 мм x 6 м. При размещении уплотнительной ленты во время установки концы полос должны перекрываться минимум на 30 мм и обрезаться под углом 60 градусов. Камера со стенками толщиной 130 мм обеспечивает герметичную водонепроницаемую систему люков. Эта прочная конструкция означает, что необходимость в бетонном ограждении отпадает.
Особенности и преимущества
- Быстрая и простая установка
- Водонепроницаемая конструкция
- Безопасная система подъема якоря
- Бетонная обратная засыпка не требуется, в соответствии с «Канализации на усыновление» 7-е издание
- Более экологичная, чем традиционная система, почти на 40 % меньше выбросов углерода в процессе заливки бетона
Информация о доставке
Узнать больше
Использовать мое местоположение
Показать ближайшие филиалы с запасом
Наличие на складе подтверждается после того, как вы резервируете свой заказ
Вы несете ответственность за выбор подходящих альтернатив для ваших нужд
- Click & Collect BranchesCollection
- ДоставкаДоставка
Кольца для затирки гидрошпонок — Press-Seal Corporation
WATERSTOP серии WS (WS-25/WS-30) представляет собой резиновое кольцо, которое сжимается по окружности трубы с помощью хомутов из нержавеющей стали, предотвращая проникновение и просачивание между WATERSTOP серии WS и труба. Затем он либо заливается цементным раствором в существующую конструкцию, либо вокруг трубы заливается новая конструкция с прикрепленным к трубе WS.
Категория: HDPE и уплотнительные кольцевые прокладки
- Общие сведения
- Спецификация
Загрузка документов
Загрузка документации по продуктам
Как это работает
- Хомуты из нержавеющей стали крепят соединитель к трубе.
- Соединитель размещается по дуге стенки люка, а зажим из нержавеющей стали размещается прямо поперек зоны локализации.
- Труба устанавливается на место и заливается цементным раствором с использованием безусадочного герметика ИЛИ
- Труба укладывается в опалубку и вокруг нее заливается конструкция.
Почему это лучше
- Лучшая альтернатива использованию исключительно строительного раствора.
- Адаптируется к различным полевым условиям и условиям установки.
- Может быть установлен с существующими, новыми или залитыми на месте конструкциями.
- Почти неограниченные возможности выбора размера, стиля и типа трубы.
Где использовать
- Люки
- Обводненные колодцы
- Квадратные насосные и подъемные станции
- Водосточные сооружения
- Очистные сооружения на месте
- Соединительные камеры
- Жироуловители
- Круглые, арочные и эллиптические трубы
Соответствует или превосходит
ВОДОПРОВОДНИКИ серии WS соответствуют или превосходят требования к физическим свойствам материала только для следующих спецификаций:
- Стандарт ASTM C 923 для упругих соединителей между железобетонными конструкциями люков, трубами и отводами
- Стандарт ASTM C 1478 для упругих соединителей ливневой канализации между железобетонными конструкциями ливневой канализации, трубами и отводами
- Стандарт ASTM F 2510 для упругих соединителей между железобетонными конструкциями люков и дренажными трубами из гофрированного полиэтилена высокой плотности
Обратите внимание
Гидрошпонки WS-30 можно приобрести для эллиптических и арочных труб самых разных размеров.
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ТИПИЧНЫХ ФИЗИЧЕСКИХ СВОЙСТВ МАТЕРИАЛА для WS WATERSTOP (согласно ASTM C 923 и C 1478) | |||
---|---|---|---|
Испытание | Метод испытания ASTM | Требования к испытанию | Типичный результат |
ХИМИЧЕСКАЯ СТОЙКОСТЬ; 1N СЕРНАЯ КИСЛОТА и 1N СОЛЯНАЯ КИСЛОТА | D 534, ПРИ 22ºC ДЛЯ 48 ЧАСОВ | БЕЗ ПОТЕРИ ВЕСА БЕЗ ПОТЕРИ ВЕСА | БЕЗ ПОТЕРИ ВЕСА ПОТЕРИ БЕЗ ПОТЕРИ ПОТЕРИ |
ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ | D 412 | 1200 PSI, МИН. | 1450 фунтов на квадратный дюйм |
УДЛИНЕНИЕ ПРИ РАЗРЫВЕ | D 412 | 350%, МИН | 540% |
ТВЕРДОСТЬ | D 2240 (ШОР A ДЮРОМЕТР) | ±5 ОТ ПРОИЗВОДИТЕЛЯ ЗАДАННАЯ ТВЕРДОСТЬ | |
УСКОРЕННАЯ ВЫДЕРЖКА В ПЕЧИ | D 573, 70±1ºC НА 7 ДНЕЙ | СНИЖЕНИЕ НА 15%, МАКС. ИСХОДНОЙ ПРОЧНОСТИ НА РАСТЯЖЕНИЕ ПРОЧНОСТЬ, ПОНИЖЕНИЕ НА 20%, МАКС. УДЛИНЕНИЯ | -13% РАСТЯЖЕНИЕ ИЗМЕНЕНИЕ, -14% УДЛИНЕНИЕ ИЗМЕНЕНИЕ |
ИСПЫТАНИЕ НА СЖАТИЕ | D 395, МЕТОД B, ПРИ 70ºC В ТЕЧЕНИЕ 22 ЧАСОВ | СНИЖЕНИЕ НА 25%, МАКС. ОРИГИНАЛЬНОГО ПРОГИБА | 13% |
ПОГЛОЩЕНИЕ ВОДЫ | D 471 ПОГРУЖЕНИЕ 0,75 ДВУМЯ ОБРАЗЦАМИ В ДИСТИЛЛИРОВАННУЮ ВОДУ ПРИ 70ºC НА 48 ЧАСОВ | УВЕЛИЧЕНИЕ НА 10%, МАКС. ИЛИ ОРИГИНАЛ ПО ВЕСУ | 3,50% |
ОЗОНОСТОЙКОСТЬ | D 1171 | РЕЙТИНГ 0 | ПРОЙДЕТ |
НИЗКОТЕМПЕРАТУРНЫЙ, ТОЧНО ХРУПКИЙ | D 746 | БЕЗ РАЗРУШЕНИЙ ПРИ -40ºC | ПРОЙДЕТ |
СОПРОТИВЛЕНИЕ РАЗРЫВУ | D 624, МЕТОД B | 200 фунтов силы/дюйм. (МИН.) | 215 фунтов силы/дюйм |
Кольцо для затирки швов должно использоваться при соединении труб ливневой канализации и других негерметичных конструкций со сборными железобетонными или залитыми на месте конструкциями, чтобы помочь контролировать инфильтрацию и эксфильтрацию и соответствовать требованиям стандарта ASTM D 2321 для Подземная установка термопластиковых труб для канализации и других самотечных систем, раздел 7. 10 — Соединения люков.
Соединитель гидрошпонки должен состоять из резиновой прокладки и внешнего натяжного хомута для крепления гидрошпонки к трубе перед заливкой цементным раствором или заливкой на место. Резиновая гидрошпонка должна быть изготовлена исключительно из синтетического или натурального каучука и должна соответствовать или превосходить требования к физическим свойствам ASTM C 923, ASTM C 1478 и ASTM F 2510.
Минимальная толщина поперечного сечения должна составлять 0,30 дюйма (7,6 мм) и не менее 3 дюймов (76,2 мм) в длину. Часть Keylock должна входить в бетон как минимум на 1,5 дюйма (38 мм), чтобы обеспечить достаточную анкеровку для раствора. Безусадочный раствор должен быть размещен вокруг всей гидрошпонки и поддерживать минимальную толщину 2 дюйма (50 мм) между резиновой прокладкой и любым существующим или затвердевшим бетоном, чтобы обеспечить надлежащее уплотнение вокруг соединения гидрошпонки.
Внешний натяжной зажим должен быть изготовлен из немагнитной нержавеющей стали серии 300, и в его конструкции не должно быть сварных швов.
