Оголовок для скважины своими руками: как сделать, установка

Изготавливать оголовок для скважины своими руками не всегда целесообразно – купить готовое изделие с гарантированной герметичностью и высокой надежностью не представляет сложности. Тем не менее, интересно ознакомиться с технологией самостоятельного изготовления будет полезно на тот случай, если приобретение заводского оголовка будет по какой-то причине невозможно. Также важно знать, как его правильно установить, независимо от того, готовую или самодельную модель вы решили использовать.

Назначение оголовка скважины

До начала детального рассмотрения устройства и способа изготовления оголовка следует подчеркнуть, что этот элемент необходим для корректной работы системы водоснабжения. Ненадежное обустройство устья повышает риск порчи насосного оборудования и засорения скважины, может привести к необходимости сложных и дорогостоящих ремонтных работ.

Оголовок обсадной трубы скважины закрывает выходное отверстие и выполняет целый ряд функций:

• предотвращает попадание в чистую воду скважины грязных потоков жидкости (например, талых вод),
• защищает обсадную трубу от попадания частиц грунта, камней, мелких животных,
• снижает риск замораживания скважины,
• удерживает трос насоса и питающий кабель,
• значительно усложняет хищение оборудования и таким образом минимизирует его вероятность.

На фото схема устройства скважинного оголовка

Виды изделий и их конструкция

Заводские оголовки могут быть:

Если вы покупаете заводской оголовок для скважины на пластиковую трубу или трубу из стали, узнать его основные технические характеристики можно по маркировке, которая выглядит следующим образом:

ОС X-X1/Y

X-X1 – диапазон диаметров обсадных труб, для которых подойдет изделие,

Y – диаметр переходника для подключения труб водоснабжения.

К стандартной маркировке может добавляться после цифр литера П, указывающая на материал, из которого изготовлено изделие – пластик. Отсутствие буквенного обозначения говорит о том, что оголовок выполнен из металла.

Монтаж

Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.

Монтаж оголовка можно разделить на несколько этапов.

1. Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.
2. Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).
3. Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения.

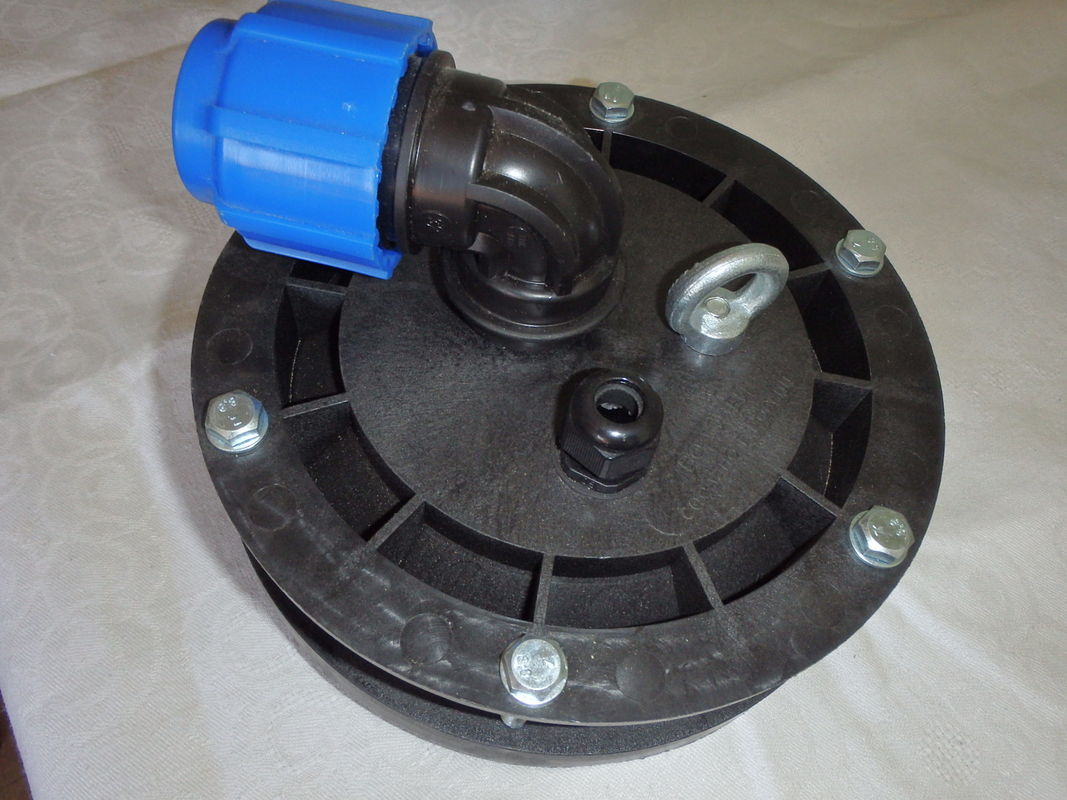

   Крышка оголовка готова к установке на обсадную трубу

4. Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.
5. Монтаж крышки. При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали. Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).

Самостоятельное изготовление

Как сделать оголовок скважины самостоятельно? Для этого потребуется вырезать фланец и крышку из листового металла. Легче всего работать с алюминием, но если устанавливаемое оборудование весит более 200 кг, лучше предпочесть листовую сталь. Чугун для самостоятельного изготовления подходит меньше всего. Также вам понадобится уплотнительное кольцо из резины или паронита.

Фланец

Внутренний диаметр фланца должен быть незначительно (на 1-2 мм) больше внешнего диаметра обсадной трубы. Вырезать деталь из листа (толщина от 10 мм) в домашних условиях можно разными способами:

• при помощи сварочного аппарата,
• высверливая по разметке отверстия и выпилив затем заготовку.

В обоих случаях потребуется дополнительная обработка (выравнивание) краев.

Устройство оголовка для скважины предполагает прочность и герметичность конструкции, поэтому лучше всего фиксировать фланец на трубе при помощи сварки.

По окружности фланца выполняются крепежные отверстия. Минимальное допустимое количество (4 шт.) не обеспечит высокой герметичности и надежности крепления, поэтому лучше предусмотреть наличие 6-8 соединительных болтов.

Крышка

Крышка оголовка аналогичным образом вырезается из листа металла. В ней необходимо выполнить технологические отверстия для ввода насосного трубопровода и питающего кабеля. Вводные отверстия оснащаются переходниками и прижимными болтами. Диаметр основного отверстия в крышке выполняется под размер штуцера водоотводящей трубы. Штуцер приваривается к крышке. Крышку также оснащают тремя рым-болтами. Два из них служат по прямому назначению – с их помощью поднимают изделие при демонтаже. Они устанавливаются классическим способом. Третий рым-болт ставится в обратном положении и «смотрит» в обсадную трубу. Он используется для крепления троса. Крепежные отверстия крышки должны соответствовать находящимся на фланце. Чтобы конструкция оголовка скважины в целом была более надежной, рекомендуется не размечать и высверливать крепежные отверстия по отдельности на фланце и на крышке, а соединить элементы струбциной и выполнить сквозное сверление.

Такая технология даст максимальное совпадение.

Никаких сложностей с тем, как установить оголовок на скважину, не возникнет. Принцип выполнения и основные этапы монтажа аналогичны описанной выше работе с заводскими изделиями. Перед установкой следует аккуратно и точно вырезать уплотнительное кольцо.

Защита от мороза

Скважинный оголовок частично защищает источник от замерзания, но не является абсолютной гарантией, особенно, если в конкретном регионе бывают сильные морозы. Защиту от холода можно организовать различными способами.

Короб с теплоизолятором

Самый простой способ подходит для теплоизоляции скважин с сезонным использованием (на даче). Короб собирается из подручных материалов (досок, фанеры, прессованных плит и пр.) и устанавливается поверх устья скважины с оголовком. Внутрь засыпается любой материал с хорошими теплоизоляционными качествами – от сухих листьев и соломы до гранул пенопласта.

Вариацией этого сооружения, подходящей для круглогодичной эксплуатации скважины может стать короб из кирпича, досок или другого материала с утепленными стенками, установленный стационарно. Такой короб больше подходит для регионов с мягким климатом, без сильных морозов.

Кессон

Утепление оголовка скважины с помощью кессона – оптимальный и самый надежный вариант. Кессон представляет собой емкость или «колпак», закрывающий устье с оголовком. Сооружение может быть выполнено из металла или полимерного материала. Преимуществом первого варианта является высокая прочность, второго – отсутствие необходимости в гидроизоляции.

Внутри кессона можно установить и дополнительное оборудование – датчики, приборы контроля, фильтры, систему автоматического управления и гидроаккумулятор.

Кессон целесообразно устанавливать на скважинах с приямками глубиной около 2 м.

ВЗГЛЯД / Скважину под колпак :: Экономика

Фракция «зеленых» в Европарламенте потребовала ужесточения норм надзора над нефтедобытчиками. Поводом для дискуссии послужила нефтяная катастрофа в Мексиканском заливе. Борцы за экологию предлагают «прямо сейчас» менять нормы международного и европейского права. Это как минимум. Как максимум – прекратить выдачу новых лицензий на морскую добычу нефти. Правда, подобные идеи поддерживают не все. Те, кто против, надеются на добросовестность нефтяников.

По данным Еврокомиссии, только в Северном море расположено порядка 400 буровых платформ, добывающих нефть. Причем они находятся в эксплуатации в среднем 17 лет, подсчитали депутаты из фракции «зеленых» в Европейском парламенте.

До тех пор пока нет гарантии безопасности, на бурение новых скважин должен быть наложен мораторий

Столь почтенный возраст у многих вызывает беспокойство.

«Если сами нефтекомпании оценивают состояние своих буровых вышек как крайне критическое, то не стоит верить заявлениям о том, что морская добыча нефти не представляет опасности для Европы», – отмечает  сотрудница экологической организации Food & Water Watch Габриэла Цанцаниане.

По ее словам, речь идет о тех же самых нефтяных концернах, которые работают в Мексиканском заливе «и которые сталкиваются с теми же проблемами морского бурения».

Между тем комиссар ЕС по вопросам энергетики Гюнтер Эттингер предлагает положиться на добросовестность самих нефтяников, сообщает Deutsche Welle. Многое зависит от опыта и желания конкретной компании, считает он. В этом смысле никакое регулирование не сможет гарантировать стопроцентную безопасность.

Для начала Эттингер потребовал от нефтяных концернов подробных отчетов.

«Мы разработали объемную анкету, которая включает все вопросы, касающиеся как превентивных мер по обеспечению безопасности, так и всех технических и юридических вопросов, связанных с морской добычей нефти», – заявил он на пресс-конференции в Брюсселе.

В июле должно состояться обсуждение этих отчетов. И если возникнет необходимость, осенью комиссар готов представить новые предложения с требованиями Европейского союза к морской добыче нефти.

Эксперты, напротив, уверены, что медлить ни в коем случае нельзя. Менять нормы международного и европейского права необходимо прямо сейчас, заявляет юрист экологической организации Client Earth Сэнди Лак.

«В существующих документах много пробелов. Там вообще мало чего конкретного. А и то, что есть, ограничивается лишь предписаниями по транспортировке нефти танкерами и по трубопроводам», – пояснил эксперт.

Главная претензия «зеленых» в Европарламенте к нефтяникам – систематическое пренебрежение последними правилами безопасности. Если на разведку новых месторождений компании тратят порядка 39 млрд евро, то на исследование проблем безопасности – в 1950 раз меньше. По данным борцов за экологию, в последнем случае речь идет всего лишь о 20 млн долларов.

Некоторые из них пошли еще дальше, предлагая не только ужесточить требования к нефтяникам, но и вообще прекратить выдачу новых лицензий на морскую добычу нефти. «До тех пор, пока нет гарантии безопасности, на бурение новых скважин должен быть наложен мораторий», – уверен депутат от партии «зеленых».

Комиссар ЕС по вопросам энергетики предпочитает «не гнать коней», а прежде выяснить, стоит ли вообще менять нормы по безопасности, и если да, то решить, какие именно. То же самое и в отношении выдачи разрешений на бурение новых скважин учреждениями и ведомствами по чрезвычайным ситуациям.

Об одном из своих предложений Гюнтер Эттингер сообщил в начале июля в интервью немецкой газете Frankfurter Rundschau. По замыслу комиссара Евросоюза, нефтяные концерны должны обладать необходимым запасом средств с тем, чтобы компенсировать возможный ущерб от аварий на буровых установках.

Поводом для острых дискуссий в Европе на тему контроля над нефтяниками послужила экологическая катастрофа в Мексиканском заливе. Нефтяная платформа Deepwater Horizon затонула у побережья штата Луизиана 22 апреля после 36-часового пожара, последовавшего за мощным взрывом. С тех пор в Мексиканский залив попало, по разным оценкам, от 504 до 800 тыс. баррелей нефти.

Компания British Petroleum, полностью признавшая ответственность за произошедшее, уже предприняла несколько безуспешных попыток остановить разлив нефти. Полностью прекратить утечку черного золота из поврежденной скважины, скорее всего, не удастся до августа.

Сервис объявлений OLX: сайт объявлений в Украине

Fritz Repeater 3000 Компьютеры и комплектующие » Периферийные устройства Хмельницкий Сегодня 09:05

Iphone X Телефоны и аксессуары » Мобильные телефоны / смартфоны 11 800 грн. Договорная Киев, Голосеевский Сегодня 09:04

Как закрыть скважину на замок: рекомендации

Владельцы дач и загородных домиков отлично знают, как важно иметь автономное водоснабжение. Поэтому очень многие обустраивают на своих участках скважину, чтоб всегда иметь воду под рукой. При этом множество дачников сталкивались с такой проблемой, как засорение. Поэтому, чтоб скважина не приходила в негодность, ее превращают в колодец, а сверху делают люк. Таким способом достигается возможность защиты попадания всяческого мусора в воду из внешнего пространства. А чтоб это было надежно и безопасно, используется замок. Ведь в колодец могут попасть не только мелкие животные и птицы, но и заигравшиеся дети.

Закрытый оголовок необходим для поддержания санитарного состояние скважины.

Но перед тем как закрыть скважину на замок, необходимо ее правильно оборудовать. На частных участках чаще всего применяют неглубокие скважины, то есть колодцы.

Характеристики и виды крышек для скважин

От качества получаемой воды зависит здоровье человека и членов его семьи. Вот почему так важно защитить колодец. На сегодняшний день существует достаточное количество материалов, которыми можно воспользоваться для этих целей, при этом в половине случаев крышку можно изготовить самостоятельно.

Есть определенные требования к такой защите:

Пластиковые крышки отличаются легким весом и отличными эксплуатационными характеристиками.

1. Механическая прочность. Так как вода из скважины черпается при помощи ведер, то и механические повреждения наносятся именно этим приспособлением. Будь то пластиковое или металлическое изделие, крышка должна выдержать такое «взаимодействие» и не получить никакой деформации, а также не нарушить своей функциональности.

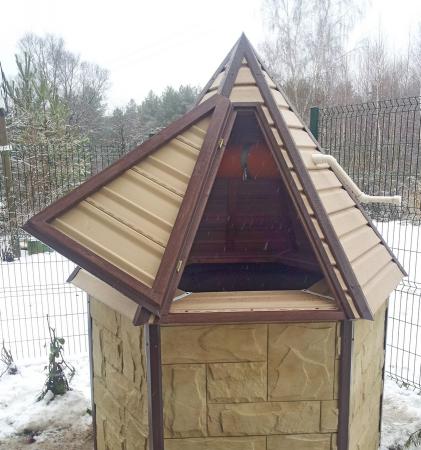

2. Так как скважины всегда находятся снаружи, то, соответственно, на них идет большое воздействие природных явлений. Перепады температур не должны вредить качеству изделия. Поэтому перед тем, как закрыть скважину на замок, следует подумать о дополнительной защите для него. Для этих целей чаще всего используются декоративные навесы, которые могут представлять собой как отдельную конструкцию, так и быть одним целым с колодцем.
3. Эксплуатационные свойства. Крышка с замком должны выдержать не просто один сезон, а как минимум несколько лет эксплуатации.

Можно, конечно, в роли крышки применить какой-нибудь лист фанеры или железа, но это будет не очень эстетично и не всегда безопасно. Поэтому следует уделить внимание и внешнему «фасону» изделия.

Сделать бетонную крышку на скважину можно в виде сплошной плиты или и с отверстием-люком.

1. Пластиковые крышки. Такая конструкция достаточно применима в обиходе среди дачников. Это обусловлено ее простотой и дешевизной материала. Такая конструкция имеет жесткий каркас с откидывающейся крышкой. Но тут сразу надо отметить, что такая модель будет чувствительна к воздействию прямых солнечных лучей, поэтому требует дополнительного навеса.
2. Деревянные крышки. Достаточно легкая конструкция для самостоятельного изготовления. Выглядит в виде сплошного настила или может быть с подъемной крышкой. Такую установку применяют, если оголовок колодца имеет нестандартную форму и размер. Дерево – вполне доступный вариант, поэтому и такая конструкция тоже часто встречается на дачах. Но древесина очень быстро теряет целостность своих волокон, из-за чего имеет не слишком долгий срок службы. К тому же, во время поднятия воды со скважины, она всегда расплескивается. А это приводит к разбуханию дерева. Поэтому такое изделие нуждается в постоянном уходе и дополнительных водоотталкивающих покрытиях. Поэтому лучше всего использовать все-таки пластик для водяных скважин.

Если есть возможность, то лучше, конечно, обзавестись заводским изделием из полимеров. Главное их правильно подобрать по размеру и форме скважины. Необходимо также уделить отдельно внимание технологическим и эксплуатационным параметрам. К тому же большинство заводских моделей имеет в своей комплектации защитные замки.

Для того чтоб правильно подобрать крышку и закрыть скважину на замок, необходимо знать размеры площади и диаметр отверстия. Но это в том случае, если покупается готовое изделие, что опять-таки дает плюс к самостоятельному изготовлению крышки.

Как изготовить деревянную крышку для скважины собственными руками?

Решить проблему со скважиной можно и собственными силами. Для этого понадобится всего лишь наличие древесины под рукой.

Ручки на крышке значительно упростят ее использование.

Необходимый материал:

• деревянные брусья;
• шарниры, петли или ремень;
• тесаные доски;
• лак.

Первым делом необходимо провести замеры опалубки колодца, после чего создается план-чертеж, по которому в дальнейшем и будет проводиться ориентация строительных работ.

Далее при помощи деревянных брусков делается обрешетка, которая в дальнейшем обивается тесаными досками. Также по центру следует прикрепить один брусок, который предназначен для усиления конструкции.

По соответствующей аналогии собирается верхняя крышка. Для того чтоб было удобно открывать и закрывать крышку, к ней крепятся или петли, или резиновый ремень. Одним концом его крепят к творилу, а вторым – к самой крышке.

Для того чтоб сделать площадку под крышку, деревянный брус выкладывается по всему периметру творила. Последним этапом является вскрытие изделия лаком. Таким образом можно помочь древесине сохранять более эстетичный вид, и защитить ее от рассыхания и разбухания. Если есть возможность, то хорошо бы пропитать древесину специальными водоотталкивающими растворами. При желании и возможности можно сконструировать крышку с двумя поднимающимися дверцами.

Крышка для скважин из металлических уголков

Для осуществления такой задачи необходимо запастись:

Изогните металлическую ленту так, чтобы она приняла форму бетонного оголовка.

• металлическими уголками;
• болгаркой;
• сварочным аппаратом;
• профильными трубами;
• текстолитом;
• строительной рулеткой;
• металлическими петлями;
• утеплителем;
• герметиком;
• цементным раствором;
• краской для металла;
• саморезами, анкерными болтами;
• замочными петлями, ручкой.

Металлические уголки необходимо разрезать на 4 части.

Края распиливать следует так, чтоб соблюдался угол в 45 градусов. Далее из полученных отрезков собирается квадрат и края схватываются сварочным аппаратом. При помощи болгарки швам придается гладкая поверхность. Для того чтоб проверить правильность каркаса, измеряются диагонали.

Все металлические элементы крышки необходимо покрыть двумя слоями эмали.

Далее профильные трубы разрезаются на части размерами, соответствующими отрезкам уголков. Помимо того, 2 трубы должны равняться размерам диагоналей, чтоб их можно было уложить крест-накрест. После чего они крепятся сваркой и опять-таки болгаркой обрабатываются все стыки.

Ориентируясь на размеры каркаса, из текстолита подготавливаются пластины, которые необходимо саморезами прикрепить к каркасной конструкции. Следует не забывать, что каждый слой текстолита необходимо утеплить. После проделанных работ все швы обрабатываются герметиком.

Перед тем как крепить крышку к каркасу, его необходимо оснастить петлями. Для этого используют сварку или анкерные болты. Следующим этапом идет создание опалубки. После того как она будет подготовлена, ее необходимо залить бетонным раствором. Далее к опалубке крепится готовый каркас с имеющейся на нем крышкой. И опять-таки все заливается бетонным раствором.

Последним этапом идет крепление ручки и замочных петель. Эти элементы можно прикрепить при помощи болтов или сварки. После того как монтажные работы будут окончены, изделие можно вскрыть краской или как-нибудь задекорировать. А после того как изделие высохнет, можно приступать к его эксплуатации.

Самое большое удобство в самостоятельной сборке – дешевизна.

Итак, подведем итоги еще раз:

Скрыть крышку скважины поможет искусственный валун.

• очистили верхнюю рабочую поверхность от мусора, грязи пыли;
• выровняли ее при помощи опалубки;
• установили люк;
• зафиксировали всю конструкцию;
• закрепили ручку, замочные петли и сам замок;
• проверили функциональность всего изделия методом открытия и закрытия крышки;
• задекорировали.

После того как все работы будут завершены, необходимо подождать пару часов, чтоб весь строительный мусор, который образовался в процессе проведения работ, осел на дне скважины. И только тогда можно пользоваться своим личным автономным водоснабжением.

Установка замка на крышку скважины: рекомендации

Основное назначение замка на колодце – защита. Если в доме живут маленькие дети, то установка замка на колодец – очень целесообразная идея. Так как они любят все исследовать, то есть вероятность, что ребенок может поднять крышку и ненароком упасть в скважину. Поэтому, чтоб избежать такого ужаса, необходимо позаботиться об установке замка. Для этой цели подойдет обыкновенный навесной замок.

На этапе установки крышки на скважину следует позаботиться о специальных замочных петлях. Они крепятся к двум противолежащим креплениям крышки. Главное – помнить, что отверстия под данные петли нужно располагать так, чтоб они были выше уровня крышки. Это делается для того, чтоб было возможным удобно установить замок.

Хотелось бы обратить внимание на саму защиту замка. Так как данная деталь в основном выполняется из металла, то при воздействии погодных условий есть риск, что она быстро заржавеет или поддастся коррозии. Поэтому необходимо избежать таких неприятных ситуаций. Если над скважиной нет никаких дополнительных конструкций навесов, то этот вопрос можно решить более легким способом.

Самый элементарный способ защиты это сделать колпак из обыкновенной пластиковой бутылки. Она разрезается на две части. Выбирается нижняя половина, на которой делается продольный разрез, чтоб была возможность надеть такой колпак на петли. Таким образом он будет защищать всю замочную конструкцию, и туда не попадет ни снег, ни вода. Как понятно, закрытие скважины не составит особого труда. Удачи!
