Схема пластиковых окон рисунок — Клуб Мастеров

Прежде чем заказывать пластиковые окна, необходимо продумать мельчайшие детали. Какая именно конструкция лучше всего подойдет для ваших условий? Сколько стеклопакетов требуется, каких размеров и, немаловажный вопрос, какой механизм открывания наиболее удобен для вас?

Существуют различные схемы положения створок:

глухое пластиковое окно;
поворотное;
откидное;
поворотно-откидное;
раздвижное.

Есть и другие варианты, но вышеперечисленные являются наиболее распространенные.

Глухое

Такие конструкции невозможно открыть, в то же время они стоят дешевле всего и отличаются простотой изготовления. Главное назначение глухих рам – пропускание солнечного света в помещение. Подоконник при этом можно использовать в качестве зимнего сада с цветами.

Главный недостаток – помещение нельзя проветрить. Также сложности возникают с мытьем стекол с внешней стороны.

Поворотное

Особенность такого механизма в том, что рама может быть открыта только нараспашку по горизонтали. Такие изделия стоят дороже глухих аналогов, но дешевле поворотно-откидных.

Плюсы:

легко мыть с любой стороны;
можно без проблем проветрить комнату.

Минусы:

нельзя расположить на подоконнике цветы или другие предметы, так как тогда возникает проблема открывания створки;
створка имеет меньшее количество точек соприкосновения с рамой, что снижает срок эксплуатации.

Откидное

Данные конструкции можно только откинуть сверху. Хороший вариант для небольших комнат, где нет возможности открыть раму полностью. У такого изделия есть один существенный минус – сложность мыть стекло снаружи.

Поворотно-откидное

Наиболее оптимальный вариант, именно такой схеме отдает предпочтение большинство людей при заказе окон ПВХ. Открываться такая конструкция может в любых вариациях, поэтому удобно и проветривать помещение, и мыть стекла со стороны улицы.

Единственный недостаток – более высокая цена. Очень важно здесь при выборе оконной фурнитуры отдавать предпочтение проверенным и надежным маркам, так как на данные механизмы возлагается большая нагрузка.

Раздвижное

При таком варианте открывании пластиковых окон створка просто «уезжает» вправо или влево. Подобные механизмы получили распространение при установке пластикового профиля на балконах и лоджиях. Главное преимущество заключается в экономии пространства. Даже если места в помещении совсем мало, раздвижная конструкция требует мало площади. Также из плюсов является возможность устанавливать подобные изделия даже в очень больших оконных проемах, где нельзя использовать распашной механизм.

Как выбрать схему открывания в окнах ПВХ?

При всем разнообразии вариантов нужно обращать внимание не столько на стоимость и дизайнерские нюансы, сколько на удобство для вас. Учитывайте следующие нюансы: достаточно ли пространства для поворотного открывания, нужно ли проветривать помещение и как часто, какова ширина проема.

Производители стеклопакетов предлагают различные варианты. Вы можете выбрать абсолютно любой. Рекомендуется перед заказом вызвать замерщика, который оценит условия эксплуатации и подскажет, какой вариант регулировки створок наиболее предпочтителен.

Конструкция пластиковых окон

Оборудование для производства пластиковых окон и запчасти к нему
заказывайте у нас! Звоните:

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

Пропускать свет;
Эффективно сохранять тепло внутри помещения;
Обеспечивать достаточное проветривание в различных режимах;
Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

Створки и рама;
Стеклопакеты;
Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

Режим закрытый;
Режим открытый;
Режим проветривания;
Режим микропроветривания.

На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Замерный лист

Прежде чем отправиться заказывать окно, необходимо перенести на бумагу результаты Ваших замеров, т.е. оформить эскиз изделия, причём сделать это нужно в том виде, в котором он будет понятен менеджеру любой оконной компании, в какую бы Вы не обратились. Чтобы Ваш чертёж выглядел профессионально, не хуже, чем у настоящего замерщика, и в результате Вы приобрели изделие именно той конфигурации, которая была задумана (например, не перепутаны местами глухая и открывная створка, были в точности соблюдены размеры и т.д.), необходимо знать некоторые правила оформления замерного листа.

Во-первых, на всех документах (замерный лист, договор) рисунок пластикового окна делается, как вид . Это очень важно, чтобы не перепутать расположение створки и глухой части окна относительно друг друга.

Во-вторых, все размеры указываются в миллиметрах.

В-третьих, необходимо схематично изобразить наличие глухой части (если она есть) и створки (если она есть), а также тип её открывания. Наиболее распространены три типа открывания створки: поворотная, поворотно-откидная, фрамужная (откидная). В следующей таблице в качестве примера показано, как в замерном листе схематично изображается окно с правой створкой в трёх указанных вариантах:

Значок «+» в левой половине показывает, что в глухой части окна находится стеклопакет. В особых случаях вместо стеклопакета может устанавливаться непрозрачный элемент — сэндвич-панель. В этом случае вместо символа «+» напишите «сэндвич» или сокращённо «сэнд«.

Нетрудно догадаться, что с помощью треугольника указывается, с какой стороны находится петлевая сторона створки (навеска).

Кроме того, угол треугольника, противоположный петлевой стороне, показывает, откуда происходит открывание. На предыдущем примере створка открывается слева-направо.

Если нужно, петлевую сторону можно перенести на импост. В этом случае створка по-прежнему будет считаться правой, но её навеска станет левой, т.е. открываться она будет справа-налево. Схематично это будет выглядеть так:

Теперь Вы можете придумать своему окну любую конфигурацию и нарисовать это в виде схемы. Вот некоторые примеры:

Должен Вас предупредить, что существуют ограничения на максимальный и минимальный размеры створки, поэтому, увы, не любая Ваша фантазия в плане конфигурации окна может быть воплощена в реальность. Более конкретную информацию по этому поводу Вам дадут в офисе компании, куда Вы обратитесь при заказе окна.

Безусловно, одной лишь голой схемы окна будет недостаточно для изготовления изделия. Ваш чертёж должен быть дополнен конкретными цифрами: высота окна, ширина окна, размер створки, а также указанием типа профиля, типа уплотнителя (резинки), типа фурнитуры, толщины и прочих параметров стеклопакета. Размеры окна, как уже говорилось, нужно указывать в миллиметрах. Выглядит это примерно так:

Ширина створки может быть выбрана любой, как Вам захочется, но не следует забывать, что слишком широкие створки более склонны к провисанию из-за большой тяжести. Существует два распространённых варианта:

1 — «по геометрии«, когда вертикальный импост делит окно на равные части, при этом стеклопакет створки оказывается меньшей ширины, чем стеклопакет глухаря, зато при такой конфигурации уменьшается стоимость окна;

2 — «по просвету«, когда импост немного смещён от центра в сторону глухаря, но за счёт этого достигается равенство ширины стеклопакетов глухаря и створки.

Вы можете письменно указать в замерном листе любой из этих вариантов, либо цифрами на схеме прописать конкретную ширину створки, если предыдущие два варианта Вам не подходят:

В случае более сложной конструкции окна необходимо будет дополнительно указать высоту створки, как на следующем примере:

Остальные параметры Вашего окна лучше обсудить непосредственно с менеджером компании, когда будете оформлять заказ, потому что типы ПВХ-профилей и возможные опции в конструкции окон у каждой фирмы могут быть разными. А перед тем, как Вы отправитесь заказывать окно, рекомендую почитать, как сэкономить при покупке пластиковых окон.

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

Схема пластиковых окон рисунок Ссылка на основную публикацию Adblock
detector

Рейтинг статьи:

Устройство пластикового окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая — «глухая» — не открывается, как в следующем примере:

Двустворчатое окно («двушка»)

Основой окна, как уже было сказано, является рама.
Рама стандартного окна разделена по вертикали на 2 части с помощью импоста.
Одна половина окна часто (но не обязательно) делается глухой, т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
На раме, створке, импосте и штапиках установлены резиновые уплотнители, обеспечивающие герметичность окна.
На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор, по верхнему — ножницы, по петлевой и по нижней сторонам — средний запор. Между основным запором и ножницами имеется связующий элемент — угловая передача, в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф, предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки, установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями

Схема пластикового окна: устройство, конструкция фурнитура.

Установив оконные блоки из ПВХ, помните, с годами пластик получает структурные изменения, теряет пластичность. Слабнет крепеж, уплотнения пропускают воздух. Незначительны поломки пластиковых окон устраняются, надолго продляя живучесть конструкции
Схема пластикового окна
Для изготовления оконных конструкций используют модифицированный ПХВ, не выделяющий токсичных веществ, не поддерживающий горения. Основной частью является рама, состоящая из неподвижной части и створки. Каркас изготовлен из многокамерного профиля, в котором крепится многослойный герметичный стеклопакет. Конструкция устанавливается в блоки, закрепленные в проеме. Внизу выполняется подоконник, откосы и отлив.

уплотнительной резиной в контуре подвижной части;
фурнитурой, крепежными элементами, обеспечивающими движение створки;
штапиком для уплотнения и фиксации стеклянных листов в пакете.

Значение фурнитуры для пластиковых окон

Наибольшему механическому износу подвержены элементы подвижной створки окна. В боковых навесах появляется люфт за счет выработки гнезда. Со временем возникнут трудности при открывании, вследствие перекоса. Петли, ручки, прижимные эксцентрики поднашиваются, требуется замена. Используемый замок на ручке требует ревизии. Случается, выходит из строя поворотно-откидной механизм, и подвижную панель невозможно установить для проветривания.
Частой причиной ремонта окон бывает попадание внутрь стеклопакета влаги, вызывающее запотевание, промерзание окна. Иногда в конструкции появляется плесень. Некачественное уплотнение подлежит замене.
Выбирая оконный блок, нужно обращать внимание на качество фурнитуры для пластиковых окон. Крепеж и сопряженные поверхности выполняются из высокоуглеродистой стали, декорируются накладками из пластмассы. Ежегодное смазывание движущихся деталей, уплотнений, продлит их службу.
Выбор конструкции с учетом надежности
Прочность и надежность пластикового окна зависит, от качества монтажа и фурнитуры. Управляющие механизмы должны иметь оптимальные допуски, учитывать климатические условия, быть долговечными. Случилось, створка заедает, чтобы закрыть ее требуются усилия. Неисправность будет усугубляться со временем. Только профессиональный ремонт снимет проблему.
Выбирая фурнитуру, нужно использовать продукцию авторитетных производителей, для замены узла вызывать опытных мастеров.
Примером надежных оконных систем, служит фурнитура Roto NT от компании «Оконные решения». Изделия созданы из высокотехнологичных материалов, обеспечивают безопасность, эстетичны.

NAME

news

Пластиковые окна на заказ недорого в Москве

25-03-2021 11:52:14

Оконные Решения

Компания Оконные Решения предлагает пластиковые окна на заказ недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Интернет магазин окна купить недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Компания Оконные Решения

Пластиковые окна на заказ недорого в Москве

Возврат к списку

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

Рама;
Створка;
Стеклопакет;
Фурнитура;
Резиновые уплотнители;
Штапик;
Импост;
Штульп.

Из статьи Вы узнаете:

Рама.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Конструкция пластикового окна

Конструкция окна

Конструкция остекления состоит из оконной коробки (рамы) и одной или нескольких створок. Иногда вместо створок устанавливается глухое заполнение в виде стеклопакета или непрозрачной панели.

1) КОРОБКА (РАМА)

Оконная рама — несущая конструкция для оконных элементов. Рама монтируется в стеновом проеме и передает на него функциональные нагрузки.

2) СТВОРКА

Створки позволяют открывать окно для поступления уличного воздуха в помещение. Конструкция створок обеспечивает притвор с рамой, что определяет защитные свойства оконной конструкции.

СПОСОБЫ ОТКРЫВАНИЯ СТВОРОК:

Форма и размеры оконной коробки соответствуют параметрам стенового проема. Конфигурация внутреннего заполнения окна определяется конструктивными ограничениями и дизайнерскими задачами.

3) ИМПОСТ

Конфигурации оконных конструкций могут состоять из различного количества сегментов — для этих целей устанавливаются импосты (перемычки), которые позволяют совмещать различные виды заполнений в одной раме или створке.

Расположение импоста в раме — определяет габариты створок или глухого заполнения.

Импост может устанавливаться в раме вертикально, горизонтально или наклонно.

ВАРИАНТЫ РАСПОЛОЖЕНИЯ И СОЕДИНЕНИЙ ИМПОСТОВ:

Основные элементы окна

4) ПРОФИЛЬНАЯ СИСТЕМА

Оконные рама и створки изготавливаются из многокамерных профилей.

5) СТЕКЛОПАКЕТ

Герметичная конструкция из нескольких дистанционно склеенных стекол.

6) ФУРНИТУРА

Оконная фурнитура обеспечивает эффективную работу створок.

Профильная система. Оконные рамы, створки, импосты — изготавливаются из многокамерных пластиковых профилей. Изолированные внутренние воздушные камеры обеспечивают теплоизоляционные свойства окна.

Армирование. Внутри пвх профиля устанавливается стальные вкладыши — элементы для конструктивного усиления и противодействия эксплуатационным нагрузкам.

Стеклопакет. Основную площадь окна занимает стеклопакет (или другие виды заполнений). Эффективность стеклопакета обеспечивается наличием воздушных камер между стеклами и дополнительными низкоэмиссионными покрытиями.

Уплотнители. Примыкание стеклопакета с профилем и створок с рамой — осуществляется через уплотнители. Их качество и эффективность определяет изолирующие свойства конструкции остекления.

Фурнитура. Работу створок обеспечивает фурнитура, которая определяет качество притвора по всему периметру конструкции, удобство в эксплуатации и защиту от взлома.

ПОДРОБНЕЕ ОБ ОСНОВНЫХ ЭЛЕМЕНТАХ ОКНА:

«Оконная компания ВЕСТА»

Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

Рамы (коробки)
Импоста
Створки (рамы створки)
Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

Класс А – 2,8 и 2,5 мм
Класс В – 2,5 и 2 мм
Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

не боится солнечного света, морозов, влаги
не разрушается от химических воздействий (моющие средства)
экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Стеклопакеты

Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.

На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет. Однако по климатическим условиям европейской части России этот вариант не считается достаточным.

С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.

Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.

Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.

Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.

Фурнитура

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.

При выборе типа и набора фурнитуры учитываются следующие факторы:

Вес выбранного стеклопакета и других конструктивных элементов
Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.д.
Требование защиты от открывания детьми
Стилевые и вкусовые предпочтения

Уплотнители

В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.

Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.

Подоконники и отливы

Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.

Правильный выбор деталей пластикового окна

При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:

Качественные материалы нельзя купить дешево

Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.

Экономьте не на всем

При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.

Учитывайте ориентацию окон квартиры

Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.

Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна

Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.

Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.

Схема сборки пластиковых окон — МастерСам

Пластиковые окна: взгляд изнутри. Сборка (28 фото)

Продолжим знакомиться с тем, как собираются пластиковые окна.
Поскольку не всем понравился предыдущий пост, то могу предложить пройти мимо. Не тратьте свои нервы и время на просмотр ненужной вам информации.

И так, продолжаем знакомиться с тем, как собираются пластиковые окна.
В прошлом посте поднялась буря негодования, мол ненужная инфа, взгляд из сарая и прочее. Наверное надо было сразу пояснить, что крупных предприятий по окнам не так уж много на самом деле. В любом городе. Основная масса-это вот как раз такие небольшие цеха. Тоже самое и с мебелью, со шлакоблоками, да и много с чем. Например в нашем городе только 5 контор, которые имеют действительно фабричное производство, а всего фирм около тридцати. Возникает резонный вопрос: если крупных предприятий пять, то что же тогда остальное? А вот такие небольшие цеха и есть.
И большая фирма-это ещё не значит качество. И пыли и мусора в таких цехах не меньше, чем в нашем. А оборудованию вообще пофиг где работать, в чистом поле “под навесом”, или в облицованном мрамором помещении, главное чтоб электричество было и соблюдение температурного режима.
И по поводу рукожопов и ненужности в раме импоста: любой каприз за ваши деньги. Возможности делать такие окна есть, и работать они будут, но фурнитура на такую створку будет дороже на порядок. и если кому то попала возжа под хвост и есть финансы осуществить свою блажь, то “ради пожалуйста”. Только не у всех есть такие возможности, кому то чем дешевле, тем лучше.

Но вернёмся к окнам, в сарай. Закончил я на том, что собрали рамки, то есть сварили раму и створку. Теперь собираем всё это. В раму врезаем импост. Резать мы ничего не будем, это проф. сленг. Извините, но привычка))))
Для этого просверливаем отверстия в раме. Всё идёт по разметке и шаблону.

Дальше ставим импост и прикручиваем его к раме.

Делаем разметку под ответные планки: прижимы, которые держат створку, что бы она не открывалась.

Дальше резиним створку и раму.
Небольшое уточнение: на момент фотосьёмки у меня не было работы, по сути вышел в выходной, поэтому на некоторых фото видна нестыковка. На этой фотке рама уже зарезиненная. Ну и пришлось брать неликвид, чтоб сфоткать некоторые операции, поэтому не некоторых рамах видна грязь, уж извините.
И забыл сфоткать ещё одну операцию, как делаются водосливные пазы и воздухокомпенсационные отверстия. Внутрь рамы, даже не смотря на плотный прижим, всё равно попадает часть влаги, от дождя, снега или тумана не важно, вода дырочку найдёт, и чтоб вода стекала на улицу, а не в помещение и нужны водосливные пазы. А чтобы вода действительно стекала, а не оставалась внутри не смотря на пазы по которым она должна вытекать, нужны воздухокомпенсационные отверстия, принцип сырого яйца. Надеюсь понятно объяснил.)))
И так, вернёмся к резине.

На каждое отделение идёт своя, под стеклопакет идёт одна, под прижим на створку и раму другая.
Фотку скину, но она не очень хорошего качества, не знаю будет ли понятна разница и отличие каждого вида.

Теперь накидываем фурнитуру на створку, или делаем обвязку, как у нас говорят.
По шаблону насверливаем нижнюю петлю, а дальше по кругу внутри створки, где идёт фурнитурный паз, прикручиваем фурнитуру.
И да, на раму тоже прикручиваются петли, но я тоже забыл запечатлеть этот момент.)))

Поскольку запоры и “ножницы” идут на створки от одного размера, до другого, например от 500 до 800(извините если криво объяснил), то лишнюю длину обрубаем на пневмоножицах, этакой миниатюрной гильотине.

После обрубки фиксируем готовую фурнитуру на створку.

Теперь про ножницы. Это именно та часть фурнитуры, что позволяет створке находится в положении “откидывания”, позволяя окну быть открытым не на распашку, а выполняя роль форточки.

Окно собрано. Следующий этап-штапик. Идёт он такими же палками, так что тоже нарезаем его в определённый размер.

Вообще, стеклопакеты-это не только высота и ширина, это ещё и толщина. Например на 70-ую серию пластика(мы на 60-ой серии в основном работаем, разница в толщине профиля и количестве камер внутри пластика) идёт другая толщина стеклопакета, соответственно и штапик другой. А что говорить, если рама вообще в одно стекло? Поэтому штапиков тоже несколько видов.

Поскольку часть штапика, при остеклении, будет упираться в соседний штапик, вернее в часть соседнего штапика, то эту часть, чтоб не мешалась, мы отгрызаем, вернее откусываем. Стоматологи нонче дорогие, поэтому побережём свои зубы)))

Вот теперь окно полностью готово. Вернее собрано. Вышли на финишную прямую:остекление.
Поскольку пластик внутри, там где будут находиться стеклопакеты, имеет небольшой скос, под сток воды, то пакет будет стоять не на ровной поверхности. Это может закончиться тем, что одно из стёкол может лопнуть. Чтобы этого не произошло используются фальцевые вкладыши и подкладки, которые будут гарантировать, что стеклопакет не лопнет.

Расставляем фальцы по периметру окна.

И если часть окна, которая не открывается, то есть глухарь, находится неподвижно, хватит всего двух точек, двух фальцев и подкладок, то створка постоянно будет работать, открываться и закрываться, поэтому пакет в ней должен стоять жёстко, иначе створка просто не будет работать. Для этого её “растягивают”. Делается это при помощи “лопатки”. Она приподнимает пакет, давая возможность подсунуть подкладку нужного размера.
Кстати, это один из способов регулировки створки.

Створку “растянули”, теперь фиксируем стекло штапиком, или заколачиваем его.
Поскольку пластик вещь довольно хрупкая, то используется не металлический молоток, а рихтовочный.

Штапик встаёт в пазы и просто так не вылетит. Но при возможности его можно вытащить, например для замены стеклопакета. Для этого используется обычная стамеска.
Но это уже совсем другая история.
Вот и всё, окно готово.
Не важно, полу-автоматическая линия или ручная, принцип сборки один и тот же. И теперь вы хотя бы приблизительно представляете, как он происходит.
И не забывайте, каждая работа нужна, каждая работа важна. Если все будут сидеть в офисах, то само по себе делаться ничего не будет. Помните об этом.
Ну и всем лёгкой и денежной работы.
Спасибо за внимание. Ваш писец.)))))

Установка фурнитуры на пластиковые окна своими руками

Примерно 14 % стоимости стеклопакета приходится на фурнитуру. В стремлении сократить расходы многие выбирают дешевые китайские механизмы. Но такая экономия сомнительна. Срок службы некачественных петель и ручек — 2–3 года. Сравните с 10-летней гарантией на продукцию европейских брендов. К счастью, есть другой способ сократить издержки — установка фурнитуры на пластиковые окна своими руками. Прилагаем инструкцию, которая позволит быстро выполнить работы.

Особенности конструкции фурнитуры

Фурнитура для пластиковых стеклопакетов — целый перечень механизмов. Расскажем о них.

Ручка и крепления для нее. Приводит в движение все детали конструкции. Устанавливают ручки в центре створки или на небольшом расстоянии от нижнего края.
Угловые передачи. Это 4 пластины, не соединенные между собой, расположенные в одной обойме. Фурнитуру выбирают с учетом распределения равномерной нагрузки на раму и створку.
Ножницы. Их основная задача — закрепление в открытом положении окна. Ножницы состоят из двух частей, которые фиксируются на раме и створке. Когда окно закрыто, детали соединяются цапфой. Когда открыто — удерживаются специальной тягой.
Верхняя петля. Необходима для закрепления частей створки на раме. Все детали объединены ножничной частью рамы и входят во взаимодействие с элементами крепежа при открытом окне.
Нижняя петля. Фурнитура используется для фиксации створки в нижней части. На эту петлю створка опирается в повороте.
Откидная пластина для запора. Крепится в нижнем углу рамы. Находится на стороне, противоположной петлям. Пластина создает упор для откинутой на проветривание створки. Фурнитура монтируется на раме и работает одновременно с откидным запорным механизмом.

Установка ручек

Установка фурнитуры на ПВХ окна всегда предполагает монтаж ручек. По конструкции изделия идентичны. Кроме наружной поворотной части, в системе есть 1–3 металлических стержня и площадка, которая помогает установить фурнитуру на профиль. В раме обычно уже просверлены отверстия под стержни, так что вся работа состоит в закручивании саморезов.

Если отверстий нет или они расположены не в том месте, где требуется, просверлите их самостоятельно. Для этого приложите ручку к раме и отметьте размещение стержней фломастером или карандашом. Не беспокойтесь за следы — после установки ручка скроет их. Дрелью просверлите отверстия по отметкам. Диаметр углубления должен быть чуть меньше толщины стержней.

Вставьте стержни в проделанные отверстия. Затем отодвиньте декоративную заглушку — за ней есть пазы для саморезов. Зафиксируйте ручку на саморезы и закройте накладку.

Установка петель на стандартные окна

Установка фурнитуры на пластиковых окнах отличается в зависимости от типа открывания створок. Для распашных окон достаточно монтажа ручек и петель. При устройстве откидных конструкций потребуется система открывания.

Стандартная конструкция петель включает две крепежные пластины и металлическую ось. В каждой пластине есть 2–3 отверстия для саморезов. Установка петель проводится по такой схеме.

Отметьте положение петель на створке так, чтобы расстояние от края было не менее 15 см. Зафиксируйте одну из пластин на створке.

Важно! Крепежные пластины имеют различия. На одной есть паз, на другой — гребень для закрепления. Разницы, какая из них будет находиться на профиле, какая на створке, нет.

Приложите к зафиксированной пластине вторую часть и установите металлическую ось. Собранную створку приложите к раме и отметьте расположение петель на профиле простым карандашом.
Уберите ось и просверлите отверстие под вторую часть петли. Затем объедините крепежные пластины осью.

Установка фурнитуры на окна стандартного типа завершена.

Установка поворотно-откидного механизма

Перед тем, как переходить к установке фурнитуры на пластиковое окно поворотного типа, проверьте комплектность набора. У вас должно быть несколько инструкций, шаблон расположения фурнитуры и схема подбора диаметра сверла.

Обратите внимание! Если в комплекте отсутствуют какие-то элементы, выполнить установку самостоятельно вы не сможете.

Установка поворотно-откидного механизма выполняется по такой схеме.

1 Возьмите шаблон расположения фурнитуры на створке и раме. Разложите все механизмы на столе в порядке, указанном на схеме.

2. Начинайте закрепление элементов с левого нижнего угла. Вставьте угловой переключатель в предусмотренный для него паз. По тому же принципу установите горизонтальный и средний упоры.

3. Аналогично нижнему переключателю проведите установку верхнего в правом углу створки.

4. Приложите главный упор между двумя угловыми регуляторами. Отметьте места соединений карандашом. Длину элемента оставьте с запасом, удобнее подрезать деталь после установки.

5. Снимите главный запор с профиля. Возьмите заглушки-прижимы и приложите их так, чтобы край находился на отметке, а сама заглушка — в центре. Со второй стороны заглушки сделайте еще одну отметку. Повторите действие для второй стороны запора.

6. Отпилите края запора по меткам, используя ножовку. После чего зафиксируйте ее на створке. В местах, где виден профиль, установите заглушки.

7. Выполните установку правого верхнего переключателя и второго регулятора (действия те же, что при креплении первого). Вставьте регулятор на место, края закройте заглушками.

8. По шаблону для определения диаметра сверла проделайте отверстия для нижней петли на створке. Обратите внимание на рекомендованную длину саморезов.

9. По периметру створки вкрутите короткие саморезы. В крайнее отверстие ножниц саморез не закручивайте.

10. Для крепления ножниц возьмите длинный саморез.

11. Установка фурнитуры на створке завершена. Переходите к раме. По шаблону подберите диаметр сверла и сделайте отверстия для нижней петли. Поднимите шаблон до упора и проделайте аналогичные углубления для верхних креплений. Зафиксируйте нижнюю и верхнюю петли саморезами.

12. Наденьте створку на нижнюю петлю. Опустите створку и соедините все части верхней петли. Вставьте металлическую ось в петли, в которых предусмотрены штифты.

13. Поднимите створку и карандашом отметьте места, где запорные цапфы будут прилегать к профилю. Такие же отметки сделайте в месте фиксации блокиратора.

14. Прикрепите поворотно-откидной зацеп. Центральное отверстие должно попасть ровно под метку.

15. По второй метке установите блокировщик. Зафиксируйте ручку по инструкции, приведенной выше.

На этом установка фурнитуры на окна поворотно-откидного типа завершена. Несколько раз откройте и закройте створку, чтобы проверить, исправен ли механизм. Если все работает, монтаж выполнен правильно.

Окна ПВХ своими руками

Во время стройки своего особнячка один знакомый решил купить окна, при этом нельзя было обойти вниманием графу со стоимостью материала.

Застройщик был в легком шоке! Цена почти в два раза была ниже, чем стоимость всего заказа. Именно тогда было принято решение о закупке профиля и прочих материалов по себестоимости, и о том, что из них будут изготовлены пластиковые окна ПВХ своими руками.

Необходимое для работы оборудование было собрано также своими руками. Для получения нужного сварочного приспособления применялся ручной инструмент, который был под руками – в виде дрелей, электрических лобзиков, перфораторов, и других необходимых инструментов.

Фреза для торцевания импоста была куплена – там же, где брали профиль.

Поскольку профиль сегодня доступен в очень разнообразных вариантах формы и дизайна, то перед заказом рекомендуется просматривать каталог товаров.

Перед покупкой также следует убедиться, что внутри профиля присутствует стальное обрамление, которое усиливает жесткость оконной рамы и предотвращает ее ломкость.

Этапы обработки профиля

В первую очередь нужно сделать замерку. После замерки и разметки концы профиля следует фрезеровать, обеспечив им поперечную совместимость. Чтобы отрезать углоыве стыки, используется «углорез» – прибор, режущий под определенным углом. Каждый стык профиля должен подгоняться с точностью до градуса. Все углы должны быть соответственно 45 градусов.

Спайка каркаса окна

Для крепления заготовок для сварки применяются своеобразные плечи – одно такое плечо может двигаться по направляющим полозьям. Для изготовления нагревательного элемента взяты две конфорки от электрической плитки, и обтянуты тефлоновой тканью. Нагрев можно регулировать.

После нагрева заготовки нужно прижать одну к другой при помощи пневматического цилиндра от домкрата. Благодаря системе упоров расплавленные края заготовок не вдавливаются один в другой больше, чем на 3–4 мм. Сжатый воздух нагнетается в ресивер, выполненный из старого газового баллона, за счет автомобильного компрессора (до 4 кг/с).

Когда шов остынет, процедуру повторяем со следующей парой. Благодаря системе зажимов можно крепить профили практически всех видов.
Для зачистки сварного шва в плоскости берем широкую стамеску, с торцов – нож.

Стеклопакеты для ПВХ окон

Различают стекла простые и энергосберегающие. Второй тип окон отличается тем, что он отражает тепло и сохраняет его в помещении. Такие окна ПВХ стоят соответственно дороже.

Перед заказом нужно определиться с видом стеклопакета. Если в ваших краях зимы достаточно умеренны, будет достаточно одинарного стеклопакета. Но там, где сильные морозы – обыденность, лучше установить окно с двумя или тремя стеклами.

Стеклопакеты должны хорошо просохнуть, тогда можно переходить к их установке. Они вставляются просто в оконные рамы, которые сделаны предварительно. Обычно в профилях имеются так называемые чепики с резиновой окантовкой – такая конструкция не пропускает воздух извне. Эти чепики также нарезаем углорезом по размеру рамы окна, и потом вставляем в профиль рамы.

Фурнитура

К выбору фурнитуры – ручек, механизмов и т. д. следует подходит с особым вниманием. Учитывайте, что помещение, где расположены пластиковые окна, нужно постоянно проветривать. То есть, вы будете часто открывать и закрывать окно, а значит, пользоваться фурнитурой. От качества механизмов напрямую зависит срок эксплуатации окон. Поэтому стоит выбирать более дорогую, но надежную фурнитуру, чтобы потом не возиться с ремонтом окон.

Монтаж пластиковых окон

Конструкция и схема устройства пластиковых окон ПВХ

Устройство пластиковых окон

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

Створки и рама;
Стеклопакеты;
Фурнитура.

Профильная конструкция окна ПВХ

Рис. 3. Профильная схема окна ПВХ

Схема пластиковых окон. Стеклопакеты

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

Режим закрытый;
Режим открытый;
Режим проветривания;
Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Сборка пластиковых окон от замера до монтажа и крепления

Пластиковые окна являются достаточно популярными: в современных квартирах их устанавливает застройщик, а в домах старых построек постепенно меняют сами собственники. Сборка пластиковых окон – не самый сложный процесс. Конструкции продаются готовыми, изготавливаются под заказ в нужных размерах. Все, что нужно – это установить по местам фурнитуру и створки и установить само окно в оконный проем.

С чего следует начать, чтобы сэкономить?

Обычно компании, производящие окна, оказывают дополнительные услуги по их установке, но стоит это недешево, как и нанимать мастера в частном порядке.

Цена самого окна во многом зависит от производителя, использованного материала, сложности конструкции, размера, того, покупаете вы готовое изделие или заказываете индивидуальное. Дороже окно делается и при отделке откосов. Средняя стоимость установки составляет 50% от стоимости самой конструкции. Поэтому, если вы хотите сэкономить значительную сумму, лучше брать готовые пластиковые окна; сборка и установка при этом должна совершаться самостоятельно.

Как происходит демонтаж?

Не всегда получается купить окно в дом, который еще строится и окон не имеет; чаще всего приходится сталкиваться с такой проблемой, как демонтаж старой конструкции. На самом деле никаких сложностей эти работы не вызывают, однако для того, чтобы провести их, нужно знать некоторые принципы работы, иметь определенные инструменты. Неосторожный демонтаж может не только разрушить старую конструкцию, но и нанести вред оконному проему, что намного серьезнее, особенно если старое окно вы все равно собираетесь выкидывать и не использовать повторно.

Установка пластиковых окон, инструкция по которой предлагается нами, несложна, но прежде чем начать работу, нужно решить две проблемы:

Подобрать новые окна правильно. Для этого потребуется не только провести соответствующие измерения, но и решить, для чего и в каких условиях будет эксплуатироваться новое окно. Дело в том, что производители предлагают стеклопакеты разной толщины и разных конструкций, отличаться может система открывания. Например, для юга неактуальны толстые стеклопакеты, а для северных регионов не подходят двухкамерные. В жилое помещение не стоит ставить однокамерную конструкцию. Система открывания не оказывает влияния на теплоту комнаты, однако влияет на комфортность использования конструкции, как и ее стоимость.

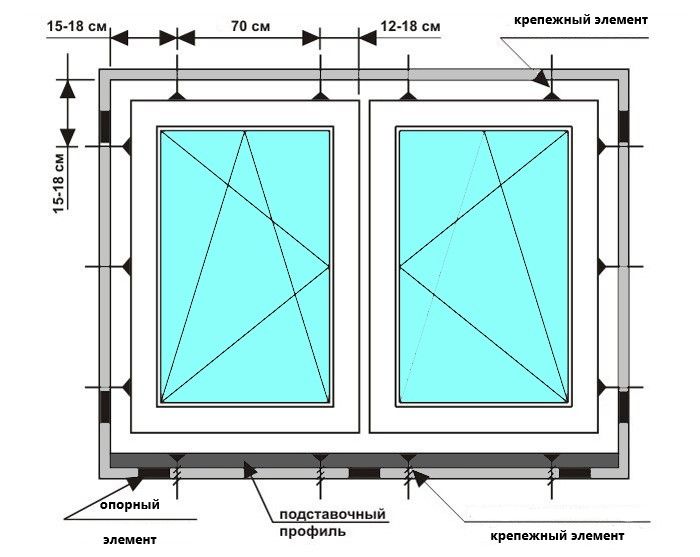

Инструкция по монтажу окон ПВХ предусматривает начинать с точных измерений оконного проема: если вы проведете их неправильно, то новое окно может не подойти по размеру. Если оно окажется незначительно меньше, это поправимо, и установить его все равно возможно, а вот если больше, то ваши деньги будут потрачены зря. Именно поэтому если вы сомневаетесь, что сможете провести измерения точно и правильно, лучше закажите замер в той компании, где будете заказывать окно. Обычно замерщик приезжает бесплатно. Измерять оконный проем нужно от стенки о стенки, конструкция должна быть на 2 см меньше проема с каждой стороны, так как потребуется место для выравнивания окна, монтажной пены. Если заказать окно того же размера, что и проем, установить его правильно не получится.

Инструкция по установке пластиковых окон своими руками говорит о том, что сначала нужно провести демонтаж старого окна, иначе новое попросту некуда будет поставить.

Совет: при демонтаже старой конструкции постарайтесь вытащить ее целиком. Сломать окно проще, но это может спровоцировать повреждения проема, усложнить работу, так как отдельные элементы придется вытаскивать поодиночке. Если вы удалите старое окно аккуратно, его можно будет использовать повторно.

Не стоит разбивать старое стекло, так как его осколки будут в дальнейшем мешать, то же самое касается и щепок от деревянной рамы, поэтому распиливать ее не следует.

Сборка пластиковых окон

Инструкция по монтажу окон ПВХ противоположна демонтажу. Последний нужно проводить следующим образом:

Сначала снимаются створки окна.
Раму подпиливают, но не до конца, затем вытаскивают при помощи лома, стараясь не разрушить оконный проем. Можно не подпиливать, но это займет больше времени.
Если старые окна тоже пластиковые, снять их можно, прорезав монтажную пену, на которой они держатся.

Совет: чем аккуратнее вы снимете окно, тем меньше работы предстоит по починке проема.

Освободившийся оконный проем необходимо тщательно очистить, для этого можно использовать металлическую щетку. Мусор, даже мелкий, потребуется убрать, желательно удалить пыль и обезжирить поверхность. Если имеются щели, их нужно закрыть, чтобы новое окно не продувало. После этого можно переходить к основному этапу – монтажу нового окна из ПВХ.

Демонтаж окна

Как правильно монтировать пластиковое окно?

Инструкция по монтажу пластиковых окон не требует наличия сложных навыков или большого опыта работы. Достаточно внимательно отнестись к задаче, предварительно изучив все тонкости. Правила установки окна обычно одинаковые вне зависимости от того, какой фирмы продукт. Последовательность действий должна быть такова:

Окно, которое продается целым, необходимо разобрать. Для этого не нужно вытаскивать все элементы, достаточно просто снять створку с рамы. Сделать это просто, открутив петли. Такая процедура требуется для того, чтобы не разбить и не испачкать стеклопакет при установке окна, а также с большей вероятностью установить раму правильно, так как створка будет не только мешать работе, но и добавлять минимум 20 кг к общей массе оконной конструкции.
Рама может крепиться к оконному проему при помощи монтажной пены или анкерных болтов. Прежде чем закрепить ее, необходимо правильно поставить раму, используя для этого уровень и специальные проставки, которые изготавливаются из пластика и подсовываются под раму снизу, чтобы выровнять ее. После того как рама будет закреплена, их удаляют.
Инструкция по установке пластиковых окон предусматривает строгое параллельное расположение окна относительно плоскости пола. Только в этом случае установленная на свое место створка будет правильно открываться и закрываться, можно будет избежать перекосов.
После того как рама будет установлена и надежно закреплена, можно вешать створки обратно. Если вы пользуетесь монтажной пеной, то нельзя ставить элементы до того, как она затвердеет, иначе изменившаяся масса конструкции приведет к неизбежному перекосу, и работу придется проделывать заново.

Совет: в процессе установки рамы обязательно образуются зазоры. Избавиться от них можно при помощи монтажной пены. Такой способ не займет много времени, качественно изолирует все щели.

При нанесении пены нужно распределять ее равномерно. Слой не должен быть слишком толстым. Если зазор большой, нанеся один слой пены, дождитесь, пока она затвердеет, а затем наносите второй слой, если потребуется, то и дополнительные слои, после затвердевания предыдущих. В последнюю очередь устанавливается подоконник, монтируются откосы.

Вывод: пластиковые окна, сборка которых не занимает много времени, могут быть установлены самостоятельно. Это поможет сэкономить деньги на услугах монтажника.

Как сделать окно своими руками: пошаговая инструкция как изготовить и установить современное окно (115 фото + видео)

Сегодня большой популярностью пользуются пластиковые окна, они дешевле деревянных, не нуждаются в покраске, не пропускают холод и шум. Как изготовить пластиковое окно, посмотрим на примере одного производства.

Как происходит сборка

Рассмотрим, как правильно делается пластиковое окно.

Собирается окно. На станке для резки изделий из ПВХ отрезается рейка под углом в 45 градусов. Переворачивается рейка и на другом конце режется другой конец рейки нужной длины. Нужно давать припуск 6 мм — для сваривания.

Рама и резка профиля для рамы. Отрезаем 4 заготовки, две вертикали, две горизонтали. Режем армирующий профиль для рамы. Армирующий профиль для рамы должен быть на 100 мм меньше заготовки.

Свинчивание рамы. Свинчиваем армирующий профиль. Выравнивается армировка по центру. Свинчивание армировки делается буром 3,9*16. От начала заготовки шаг 150 мм. Расстояние между бурами 400 мм. Так делаются все 4 заготовки.

Сваривание рамы

Для сваривания рамы.

Используется станок для сварки ПВХ углов. Раздвигаются столы и флажок. Вставляются с 2 сторон заготовки и плотно прижимаются к столу. Опускается нагревательный элемент. Рукой давим на рычаг и пластик плавится.

Убирается нагревательный элемент и защёлкивается до конца, дальше происходит сваривание. Через 40 секунд угол готов. Так делаются следующие углы.

Зачистка сварочных углов под уплотнительную резинку. Лицевой шов зачищается пневматической машинкой, затем электрической машинкой. Зачистка наружного угла делается электрической машинкой.

Гравером очищаются пазы под резиновый уплотнитель. Остатки на углах убираются стамеской. Дальше делается створка по тому же принципу, что и окно.

В нём делают отливы и отверстия под ручки, а также устанавливается резиновый уплотнитель. Это только основные работы в подробностях их побольше.

Сделай окно сам

Изготовление деревянного окна занимает немало времени и требует иметь хорошие навыки в столярном деле. Столяру потребуется сделать подготовку всего материала и сделать навесные элементы. Поэтому деревянное окно сделанное вручную не будет отличаться качеством.

Поговорим, как сделать окно своими руками. Для качественного изготовления окна необходимы станки и инструментарий: циркулярная пила, фрезерный, сверлильный, рулетка, струбцины.

Под застекление сарая — окно делается глухим, если для дома — тогда с форточкой для проветривания.

Вначале нужно замерить габариты оконного проёма, что необходимо для короба. Возьмёмся сделать окно — 130х119 см. Для заготовок стоит взять сосну без сучков и повреждений.

Изготовим раму для окна, для этого берём: три бруса 115х40х140 см для вертикальных оконных стоек, 2 бруса — 140х40х140 см для поперечных соединений. По 2 детали — 50 см и 110 см, сечением 40х50 — для створки.

Этапы работ следующие:

Проделываются четверти на поперечных и вертикальных брусках.
Брусья отрезаются по размеру для сборки.
На краях заготовок делается подрез для углового соединения будущей рамы.
На поперечном, срединном брусе делается выборка под форточку. Дальше потребуется собрать оконную коробку, смонтировать форточку, повесить завесы и фурнитуру.

Окно из дерева

Чтобы собрать отдельное окно нам понадобится: фрезерный станок, рубанок, брус, электролобзик, клей столярный, грунтовка. Начинаем с резания на бруски по нужному размеру.

Ценный ПВХ из пластиковых окон

Оконный профиль со вставленными резиновыми уплотнителями и коэкструдированными уплотнительными кромками из пластифицированного ПВХ.

Срок использования достигает не менее 40 лет, что означает меньшее использование ресурсов и меньшую нагрузку на выбросы CO2. Теоретически цикл использования и восстановления окон может повторяться семь раз без отрицательного воздействия на сырье или качество обработки.

Здесь перерабатываются не только излишки производственного материала и обрезки профилей, образующиеся при производстве окон, но и старые окна, изношенные двери, ламели для рольставен и т. Д.

По данным ассоциации Rewindo.de, совместно созданной производителями окон из ПВХ для поощрения переработки окон из ПВХ, уровень переработки 89 процентов достигается для старых окон, что соответствует 101 000 тонн рекуперированного гранулята из ПВХ. Из них 73 645 тонн приходится на отходы производства и 27 328 тонн на переработку старых окон.

Конструкция окон ПВХ
Оконные профили ПВХ производятся из особо качественного ПВХ.Долговечный высококачественный пластик с оптимальными эксплуатационными характеристиками получается за счет использования таких добавок, как УФ-стабилизаторы, пигменты, наполнители и т. Д. Преимущество таких ПВХ-компаундов заключается в их универсальной способности к переработке. Это означает, что обрезки профиля и, конечно же, старые окна можно перерабатывать любое количество раз и, в идеале, снова найти применение в новых окнах.

Завод WRS по переработке оконных профилей из ПВХ

Стальные профили, встроенные в профили из ПВХ, стабилизируют целые окна.Эта «механическая» система действует как решение, позволяющее надежно открывать, закрывать, наклонять и поворачивать окна. Уплотнительные кромки, уложенные в профиль или совместно выдавленные на профиль, служат для уплотнения крыльев и рам, а также стекол (Фото 1).

Помимо резины и пластифицированного ПВХ, для уплотнения современных окон используются и другие пластмассы. Особенно в случае раздвижных окон из полипропилена используются так называемые уплотнительные щетки. Также все чаще встречаются маленькие колеса и детали из нейлона. Силиконовые герметики для уплотнения швов дополнительно можно найти в старых окнах и различных других пластмассах, которые используются для сборки и регулировки окон при их установке в зданиях.

Оконные профили с сердцевиной из вторсырья
Новые высокотехнологичные профили возникают из переработанных пластиковых окон, поскольку чистый вторичный ПВХ также используется для сердцевины профилей, а внешний покровный слой состоит из первичного ПВХ. Это экономит ресурсы и сохраняет окружающую среду.

Оконные профили с сердцевиной из вторичного сырья являются практическим доказательством использования экономики замкнутого цикла. Они лишь немного отличаются от профилей из первичного материала по цвету, но имеют 100% то же качество, т.е.е. такие ПВХ-профили легко соответствуют высоким стандартам качества, предъявляемым к пластиковым окнам, в том числе в отношении тепло- и звукоизоляции.

Влияние посторонних материалов
Чтобы иметь возможность повторно обрабатывать ПВХ из оконных профилей, обрезков профилей или старых окон, необходимо полностью удалить все материалы, не состоящие из ПВХ, перед обработкой.

Измельченное окно измельчается до и после электростатического отделения резины.

Влияние посторонних материалов, таких как дерево, металл, стекло и т. Д.в грануляте ПВХ это очевидно. Это приводит к повреждению экструдеров, инструментов и конечного продукта. Хотя эти материалы в большинстве случаев можно легко разделить с помощью известных технологий разделения (магнитная сепарация, разделение на вибростоле и т. Д.), Разделение уплотнений из пластифицированного ПВХ и особенно резиновых уплотнений не так просто.

Пластифицированный ПВХ легко смешивается с жестким ПВХ. Однако тогда возникает проблема, заключающаяся в том, что цвет гранулята значительно изменяется после экструзии.Конечный продукт становится все более серым и, следовательно, более непривлекательным, особенно при использовании удерживающих лент для остекления, т.е. с большой долей цветных (черных) профилей.

Еще более проблематично, если резиновые уплотнительные материалы присутствуют в переточке. Материал резинового уплотнения не плавится в экструдерах и не сцепляется с ПВХ. Когда профиль экструдируется из такого гранулята, который содержит загрязнения резиной, на поверхности появляются «пупырышки», а каналы профиля закрываются в экструзионном инструменте и т. Д.

В частности, в новых конструкциях окон, в которых для повышения устойчивости используются многокамерные профили, и особенно из-за более высокой теплоизоляции, используемые здесь перемычки камер имеют толщину всего несколько десятых миллиметра, так что уже один небольшой кусок резины который «застревает» в инструменте для такого профиля, может привести к образованию нескольких метров профиля отходов, прежде чем такое повреждение будет обнаружено.

Каучук можно до некоторой степени отделить фильтрацией расплава в экструдере, но только если уровень каучука не слишком высок.Это также относится, конечно, к другим загрязняющим веществам, таким как дерево и металл, или другим пластмассам с более высокими температурами плавления, чем у ПВХ.

Решения для отделения посторонних материалов
Ручная сортировка
Ручная сортировка востребована, в частности, для «вытягивания» резиновых уплотнений из профилей и обрезков профилей. Это очень трудоемкое мероприятие, прежде всего потому, что резиновые уплотнители в современных оконных профилях плотно вставляются в выемки профиля, практически без люфта.Несмотря на использование плоскогубцев или других инструментов, один сортировщик не может отсортировать более 60-100 кг пломб в час из таких профилей.

Коэкструдированные уплотнения — это уплотнения, которые невозможно отделить чисто механическими средствами. Очевидно, что есть компании, которые просто отпиливают эти уплотнительные кромки из пластифицированного ПВХ и получают жесткий ПВХ без загрязнения пластифицированным ПВХ, но затраты на это не оправданы при выплате ставок заработной платы в «Центральной Европе».

Затраты на сортировку только для отделения резины при таком способе переработки окон составляют до 200.00 евро за тонну — очень высокая стоимость вторичной переработки. По этой причине стремятся достичь рентабельности за счет полностью автоматизированных рабочих процессов отделения посторонних материалов.

Автоматические процессы сортировки
Разделение металлов
Черные металлы можно легко отделить с помощью магнитов на конвейерных лентах или магнитных верхних роликах. Даже самая мелкая железная пыль размером до 25 мкм не проблема для магнитов с высокими рабочими характеристиками.

Конечно цветные металлы в виде алюминиевых деталей и оконной фурнитуры и др.могут быть эффективно отделены с помощью вихретоковых сепараторов. Однако отделение мелких частиц алюминия или нержавеющей стали от измельченного материала проблематично. Электростатические сепараторы коронного разряда KWS от Hamos GmbH предлагают здесь решение. Практически вся металлическая фракция отделяется на этом оборудовании сухим способом. Легко отделяются даже металлические частицы размером <500 мкм. Здесь работает высокопроизводительное оборудование с несколькими ступенями, с производительностью от 500 до 2500 кг / ч, с низким энергопотреблением и практически полностью в автоматическом режиме без участия обслуживающего персонала (Фото 2).
Кроме того, другие токопроводящие загрязнения, например, древесина при обработке старых окон одинаково хорошо отделяется от потока ПВХ с помощью коронирующего сепаратора Hamos KWS.

Решения для отделения нашей резины
При отделении резины от жесткого ПВХ задача состоит в том, чтобы отделить нежелательный посторонний материал (резину) от хорошего материала. При этом необходимо учитывать, что оба материала должны иметь одинаковый удельный вес, а в некоторых случаях даже один и тот же цвет, учитывая, что белые резиновые прокладки или цветные прокладки в настоящее время все чаще используются в цветных профилях.Процессы механического разделения здесь в значительной степени не учитываются, поскольку они не могут гарантировать требуемую чистоту и необходимую производительность, даже когда оборудование работает с высокой производительностью.

Решением является разделение оборудования Hamos EKS с помощью электростатической технологии. Для отделения «резины» и «пластифицированного ПВХ» от жесткого ПВХ используется различное поведение электростатического заряда двух непроводящих материалов. Эти два непроводящих материала — резина и ПВХ — интенсивно контактируют друг с другом в специальном зарядном оборудовании.Благодаря передаче заряда между материалами ПВХ приобретает отрицательный заряд, а резина — положительный. Два типа материалов в этой заряженной смеси продуктов затем могут быть отделены друг от друга с помощью блока разделения, интегрированного в оборудование EKS. Для этого на электродную систему подается высокое напряжение.

Специальное расположение электродов обеспечивает отделение других пластмасс, дерева и других загрязняющих веществ вместе с резиной и пластифицированным ПВХ.
На практике возможно, например, полностью отделить загрязнения из смеси, состоящей из 90% жесткого ПВХ и 10% резины / пластифицированного ПВХ. Таким образом, всего за один проход достигается чистота ПВХ более 99,5%. Пропускная способность мин. При использовании стандартного оборудования Hamos EKS здесь возможна производительность 1000 кг / ч. Две или более единицы оборудования устанавливаются параллельно для более высокой производительности.

Оптическая сортировка
Качество вторичного сырья можно повысить с помощью оборудования для оптической сортировки Hamos SEA.Затем программируется оптоэлектронное оборудование для сортировки по цвету так, что «белая» измельченная продукция выпадает из линии, а «цветные» материалы (к которым также относятся частицы резины) выдуваются коротким импульсным потоком воздуха. Помимо цветного резинового уплотнителя, также отделяется цветной жесткий ПВХ. Благодаря тому, что материалы одновременно контролируются оптически с двух сторон, детали из ПВХ, которые с одной стороны декорированы декоративной пленкой, также могут быть легко отделены.

После оптической сортировки, с одной стороны, высококонцентрированные потоки отходов приводят к максимальному выходу ПВХ, так как потери ПВХ минимальны.
Чистота белого материала почти соответствует чистоте первичного материала, поэтому этот продукт можно легко использовать при производстве новых окон.

Эффективность
Жесткий ПВХ является ценным сырьем из-за высокого содержания в нем добавок и пигментов. По этой причине, а также, естественно, из-за отличной способности к повторному использованию, измельчение окон из ПВХ очень востребовано как вторичный материал.
Если этот измельченный ПВХ повторно будет использован в производстве оконных профилей, он, однако, не должен содержать резины и других загрязнений, поскольку в противном случае повторное использование просто невозможно.
Благодаря высокой производительности электростатического и оптоэлектронного сортировочного оборудования, производится почти 100% чистый измельченный ПВХ с минимальными затратами на разделение. Процессы разделения требуют мало энергии, работают практически полностью автоматически и поэтому особенно эффективны.

Пример клиента
Чтобы еще больше расширить свою деятельность по переработке и внести важный вклад в охрану окружающей среды, компания REHAU, специализирующаяся на полимерах, расширила свой польский завод в Среме, установив современную линию переработки с производительностью около 10 000 тонн в год. . Ключевой особенностью является сортировочная линия Hamos, которая разделяет сырье на отдельные фракции и обеспечивает высочайшее качество для дальнейшей обработки.

«Мы очень довольны стандартом, достигнутым компанией hamos GmbH».
Йорг Ипфлинг, руководитель проекта «Оконные решения по переработке отходов» в Rehau, говорит: «Мы очень довольны стандартом, достигнутым компанией hamos GmbH.Ранее было невозможно полностью автоматически сортировать ПВХ из обрезков профилей и излишков производственного материала в соответствии с этим высоким стандартом качества и чистоты. Эта разработка помогла нам полностью замкнуть материальный цикл. Так родился новый стандарт мирового уровня ».

Г-н Бодо Штройбель, директор завода Dekura Bad Schmiedeberg, говорит: «После 17 лет работы мы получили очень положительный опыт работы с предприятием по переработке окон Hamos WRS. Завод помог нам достичь наших целей, гарантируя высочайшее качество, требуемое для ПВХ, и тем самым увеличивая общую производительность нашего процесса.
Введение системы Hamos стало незаменимым и «замыкает наш цикл переработки».

Энергосберегающие окна — Решения для экологичного строительства

Энергосберегающие окна

Виниловые окна устойчивы к ржавчине, гниению, образованию пузырей, коррозии, отслаиванию и заражению термитами или другими насекомыми.

Сегодня пластик конкурирует с традиционными материалами для окон и рам, обеспечивая конкурентоспособную энергоэффективность, эстетику, гибкость дизайна и критерии стоимости.Например, поликарбонатный пластик — тот же материал, который используется в очках и известен своей прочностью и прозрачностью — используется в окнах. Устойчивый к ударам и легкий пластиковый продукт имеет низкую теплопроводность, что снижает затраты на отопление и охлаждение, но при этом обеспечивает защиту от опасных погодных условий.

Наличие плесени может серьезно сказаться на качестве воздуха в помещении и здоровье людей, страдающих астмой или гиперчувствительностью. Когда пластик используется в качестве украшения витрины, например, в твердых виниловых рамах или рамах, покрытых винилом, он помогает минимизировать конденсацию, тем самым предотвращая появление плесени.

Исследование, проведенное всемирно известной фирмой по анализу жизненного цикла, показывает, что для производства оконных окон из винила требуется в три раза меньше энергии, чем для изготовления оконных рам из алюминия. Кроме того, было показано, что использование оконных рам из винила позволяет экономить в Соединенных Штатах почти 2 триллиона БТЕ энергии в год — этого достаточно для удовлетворения ежегодных потребностей в электроэнергии 18 000 частных домов. Конструкция оконных рам из винила дополнительно повышает энергоэффективность за счет создания в раме камер, которые обеспечивают дополнительное сопротивление теплопередаче и изолируют воздушные карманы.

Энергоэффективность виниловых окон и стеклянных дверей может означать, что меньше электроэнергии используется для обогрева и охлаждения дома или здания, что может помочь снизить выбросы парниковых газов, связанные с угольными электростанциями. Кроме того, низкие требования к обслуживанию виниловых окон и стеклянных дверей устраняют необходимость в красках, пятнах, средствах для удаления остатков и разбавителях, которые могут отрицательно повлиять на качество воздуха.

Распространенные разрушители мифов об окнах: дерево против непластифицированного ПВХ

Окна — и то, как мы их одеваем — это основа того, как выглядит и ощущается наш дом.Но чаще всего мы упускаем из виду тип окон, которые нужно выбрать, какие из них принесут наибольшую пользу и как их лучше обслуживать.

Это задача, требующая тщательного изучения, ведь ваши окна просматриваются как изнутри, так и снаружи. Итак, вы сейчас думаете о замене окон? И как много вы на самом деле знаете обо всех доступных вам вариантах?

Теперь вы можете узнать все, что вам нужно, благодаря этому руководству по разрушению мифов от Wood Window Alliance.

МИФ: Если вам нужны стеклопакеты, вам нужны окна ПВХ

ПРАВДА: Люди часто предполагают, что стеклопакеты должны иметь рамы из непластифицированного ПВХ, ошибочно полагая, что деревянные оконные рамы подходят только для окон с одинарным остеклением. Это далеко от истины. Окна всех членов Wood Window Alliance (WWA) имеют двойное или тройное остекление. Таким образом, у вас все еще могут быть красивые деревянные окна, которые энергоэффективны и сохранят тепло в вашем доме без сквозняков.

МИФ: Дерево быстро гниет, тогда как окна из ПВХ выдерживают испытание временем и не обесцвечивают

ИСТИНА: Пластик разлагается, тогда как окна стандарта Wood Window Alliance имеют расчетный срок службы около 60 лет, что в два раза больше, чем у окон из непластифицированного ПВХ. Пластиковые окна могут обесцветиться и стать ломкими в результате пребывания на солнце, и, в отличие от окон с деревянными рамами, они не подлежат ремонту. Фактически, если вы ухаживаете за деревянными окнами и перекрашиваете их, их срок службы начинается заново.Существует множество доказательств того, что деревянные окна хорошего качества в ухоженном состоянии могут прослужить столетие или даже дольше.

Окна ПВХ

Getty Images

Окна деревянные

Деревянные окна Alliance

МИФ: PVC-U увеличивает стоимость вашей собственности

ПРАВДА: Если у вас старинный дом или дом в заповедной зоне, уродливые окна из непластифицированного ПВХ могут фактически обесценить его на целых 20 000 фунтов стерлингов! Национальный опрос агентов по недвижимости, проводимый English Heritage, обнаружил, что неприятная замена окон и дверей, особенно пластиковых и непластифицированных, является самой большой угрозой для ценностей собственности в заповедных зонах.Отдельное исследование также предполагает, что окна из непластифицированного ПВХ могут снизить стоимость дома и часто отговаривают потенциальных покупателей от предложения.

МИФ: Деревянные окна просто слишком дороги, я не могу их себе позволить

ПРАВДА: Поскольку деревянные окна могут прослужить до 60 лет и их можно обслуживать и перекрашивать, в отличие от пластиковых окон, они фактически обходятся дешевле в течение своего срока службы. Из-за присущей древесине прочности тройное остекление более экономично с деревянными окнами, чем с другими материалами.И не забывайте о ценности, которую красивые деревянные окна могут добавить вашему дому, особенно если вы подумываете о продаже. Деревянные окна — выгодное вложение.

МИФ: Ремонт деревянных окон — тяжелая работа

ИСТИНА: Окна членов Wood Window Alliance поставляются уже покрашенными с завода, чтобы сэкономить ваше время. В косметическом ремонте они не нуждаются 8-10 лет. И даже в этом случае это простая работа — просто слегка отшлифуйте, протрите и нанесите один или два верхних слоя.Вам не нужно перекрашивать сложные участки, так как выветриваются только грани окон.

Деревянные окна Alliance

МИФ: Чтобы изменить цвет, нужно полностью разделить окна

ИСТИНА: Если вы хотите изменить цвет деревянных окон в соответствии с новой дизайнерской схемой, вы можете это сделать (в отличие от PVC-u). Все, что вам нужно сделать, это отшлифовать их мелкой наждачной бумагой и перекрасить — просто!

МИФ: Деревянные окна не энергоэффективны, поэтому на счетах сложно сэкономить

ИСТИНА: Древесина имеет очень низкую теплопроводность, что означает, что она является хорошим изолятором.Но энергоэффективность окна на самом деле мало связана с материалом рамы и в основном зависит от технических характеристик стеклопакета, поэтому хорошо спроектированные окна имеют одинаковую тепловую эффективность по всем направлениям, независимо от материала, из которого сделаны рамы.

МИФ: Деревянные окна менее надежны, чем стеклопакеты из непластифицированного ПВХ

ПРАВДА: Это не так. Члены Wood Window Alliance предлагают окна, соответствующие новым строительным нормам безопасности Part Q Building.Члены также могут предложить окна повышенной безопасности, соответствующие требованиям Secured By Design — официальной флагманской инициативе полиции Великобритании, поддерживающей принципы «выявления преступлений». Он способствует использованию стандартов безопасности для широкого спектра применений и продуктов, включая деревянные окна.

Деревянные окна Alliance

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

10 вещей, которые нужно знать перед покупкой замены Windows

Замена окон — отличный способ улучшить красоту, ценность и комфорт вашего дома, а также отличное вложение. В ежегодном отчете «Стоимость против стоимости» журнала Remodeling Magazine за 2007 год говорится, что домовладельцы в Сан-Диего могут рассчитывать окупить до 98,5% своих затрат на установку окон, заменяющих винил. Но прежде чем делать какие-либо значительные вложения, вы должны быть уверены, что выполнили домашнюю работу и готовы принять обоснованное решение.Вот некоторые вещи, которые следует учесть перед тем, как поставить подпись на пунктирной линии.

1. Разница между окнами «на замену» и окнами «до ремонта». Окно замены — это просто любое окно, которое заменяет существующее окно. Это можно сделать с помощью окна «новой конструкции» или окна «подгонки». Но термины «замена» и «модернизация» часто используются как синонимы даже профессионалами в области окон, поэтому пусть это вас не смущает. Какой способ установки лучше всего подходит для вашего дома?

а.Новое строительство — Если вы планируете перекрасить штукатурку или заменить сайдинг в какой-то момент в ближайшем будущем, то использование новых строительных окон может быть лучшим выбором. Это включает в себя обрезку штукатурки или сайдинга от четырех до восьми дюймов от края вашего окна, удаление мигающей бумаги, а затем удаление старого окна. Затем ваш подрядчик установит новое окно, применит новую мигающую бумагу, а затем заменит штукатурку, обычно это трехэтапный процесс. Преимущество использования новых строительных окон заключается в том, что ваши новые окна будут такого же размера, как и ваши старые.Недостаток заключается в том, что если вы не планируете повторно облицовывать свой дом, вы в конечном итоге сможете сказать, что штукатурка была заделана. Старая штукатурка и новая штукатурка не будут расширяться и сжиматься с одинаковой скоростью, и со временем между старой и новой штукатуркой появятся трещины. Этот метод установки также стоит значительно дороже, чем при использовании метода ретроспективного монтажа.
г. Retro-Fit — Если вы не планируете в ближайшее время перекрашивать свой дом, или если вы беспокоитесь о своем бюджете, модернизированное окно, вероятно, будет вашим лучшим выбором.Установка окон с ремонтом не требует каких-либо повреждений штукатурки, потому что рама по периметру старого окна не будет удалена. Новое окно в стиле ретро разработано, чтобы поместиться в вашем старом окне. Ваш подрядчик будет использовать другой метод установки и другой тип модернизированных окон, в зависимости от того, металлические или деревянные ваши старые окна. Поскольку ваше новое окно помещается в раму вашего старого окна, оно должно быть немного меньше старого. В большинстве случаев это едва заметно, но если старое окно изначально было маленьким, например, окно в ванной, это может показаться очевидным.Кроме того, некоторые оконные компании имеют очень широкий внешний фланец, который некоторые домовладельцы считают непривлекательным.

2. Какие окна у вас сейчас? Металл или дерево? Если вы используете окна с переоборудованием, то тип окон, которые у вас есть сейчас, будет иметь значение в том, как будут установлены новые окна.

а. Металлические окна — Как правило, металлические окна заменяют на модернизированные окна, которые имеют внешний фланец, скрывающий старую оконную раму снаружи.Подрядчик удалит стекло и любые решетки, разделяющие окно, чтобы образовалось одно большое отверстие. Новое окно будет иметь фланец, который простирается примерно на два дюйма по всему периметру рамы. Новое окно поместится в проем вашего старого окна, а фланец закроет раму по периметру старого окна. Ваш подрядчик будет использовать обрезки, чтобы скрыть вашу старую оконную раму изнутри. Разные подрядчики предлагают разные варианты внутренней отделки.
г.Деревянные окна — Как правило, деревянные окна заменяют на окна с переоборудованием, у которых есть подоконник (нижний), предназначенный для уклона старого деревянного подоконника. Подрядчик снимет внутренние или внешние ограничители старых окон, снимет створку (движущиеся части, удерживающие стекло) и оставит рамку по периметру на месте. Новое окно впишется в старую рамку по периметру. Некоторые компании предлагают алюминиевую пленку для старого деревянного подоконника, но обязательно попросите показать некоторые работы, где это было сделано.Это сложно сделать хорошо, и на обертке часто есть зазоры, края которых не совпадают. В большинстве случаев хорошая покраска красиво завершит старый подоконник, а покраска поможет сохранить очарование старых деревянных окон.
(См. Раздел «Как мы устанавливаем» в главном меню нашего веб-сайта) www.LaMesaDoorWindow.com.

3. Знайте, какой материал рамы вы хотите для своих окон. У всех доступных материалов каркаса есть свои преимущества и недостатки, поэтому рекомендуется заранее обдумать их.

а. Винил — Виниловые окна, несомненно, являются самым популярным выбором для замены окон, и не зря. Они не требуют обслуживания, хорошо изолируют, обеспечивают бесперебойную работу окна и относительно недороги. Обратной стороной является то, что они обычно доступны только в белом и коричневом цвете, а винил не может быть окрашен. Некоторые компании предлагают темные виниловые окна, но другие компании сняли их с рынка из-за сбоев, связанных с тем, что темный материал поглощает слишком много тепла.Всегда внимательно проверяйте гарантию.
г. Алюминий — алюминиевые окна имеют плохие изоляционные качества, но замена старых алюминиевых окон с одинарным остеклением на новые алюминиевые окна с двойным остеклением и высокоэффективным низкоэмиссионным стеклом обеспечит заметное улучшение теплоизоляции. Если у вас уже есть алюминиевые окна и вы не планируете заменять их все, это может быть хорошим выбором, чтобы ваши новые окна более точно соответствовали вашим существующим.Кроме того, доступен алюминий с анодированными рамками из темной бронзы, что может быть хорошим выбором, если вы хотите, чтобы они выглядели как темные, или прозрачным анодированием, если вы хотите сохранить современный стиль середины века.
г. Стекловолокно — Окна из стекловолокна хорошо изолируют, не требуют обслуживания и доступны в темных тонах. Их также легко раскрасить, если вы захотите изменить свою цветовую схему в какой-то момент в будущем. К сожалению, стеклопластиковые окна обычно довольно дороги, часто в том же ценовом диапазоне, что и деревянные окна высокого класса.
г. Wood — Деревянные окна доступны с внешней облицовкой, не требующей особого ухода, или без нее. Если вы восстанавливаете старый дом и хотите максимально соответствовать оригинальным окнам, то вы можете выбрать окна без внешней облицовки. К сожалению, они потребуют регулярной покраски, и если вам нужны окна с двойным остеклением и низкоэмиссионным стеклом, они будут почти такими же дорогими, как и деревянные окна. Внешняя облицовка обычно изготавливается из алюминия или винила и доступна в различных цветах.Если вы планируете переоборудовать существующие окна, вам почти наверняка потребуются специальные размеры, и многие компании, производящие деревянные окна, либо взимают дополнительную плату за специальные размеры, либо не предлагают специальные размеры вообще.

4. Узнайте о доступных вам вариантах стекла.

а. Одинарное остекление и двойное остекление
В стеклопакете всего один слой стекла. Окно с двойным остеклением (или двойным остеклением) состоит из двух слоев стекла с герметичным воздушным пространством между ними.В окнах с одинарным остеклением очень мало того, что могло бы выйти из строя, если оно не разбилось, но окна с одинарным остеклением почти ничего не делают для изоляции вашего дома. Преимущество окон с двойным остеклением заключается в том, что воздух, заключенный между стеклами, изолирует то, как изолирует воздух, заключенный между перьями в пуховом одеяле. Недостатком окон с двойным остеклением является то, что герметичное уплотнение рано или поздно выйдет из строя, по мнению большинства экспертов, через 15-20 лет, поэтому важно выбрать производителя окон, который предлагает гарантию на стеклопакеты и который, скорее всего, откажется от него. по-прежнему будет в бизнесе через 15–20 лет.Если на это не распространяется гарантия, замена стеклопакетов, вероятно, будет стоить столько же, сколько и стоимость замены окон.
г. Низкоэмиссионное стекло
Low-E — это сокращение от «низкий коэффициент излучения». Это высокотехнологичное покрытие на стекле, которое призвано блокировать большую часть тепла и ультрафиолетового света от солнца, пропуская при этом большой процент видимого света, поэтому оно уменьшит приток солнечного тепла и выцветание, не создавая при этом вашего дома. неудобно темно.Почти все производители окон в настоящее время считают низкоэмиссионное стекло стандартом для новых окон, но переход со стандартного Low-E на новое высокоэффективное Low-E обеспечит еще большую энергоэффективность.
г. Покрытия, не требующие особого ухода
Некоторые производители окон теперь предлагают покрытие для стекла, не требующее особого ухода, которое иногда называют «самоочищающимся» стеклом. Назвать это самоочищением, возможно, будет преувеличением, но покрытия, не требующие особого ухода, помогают вашим окнам оставаться чистыми и облегчают их очистку.Cardinal Glass Industries производит покрытие, не требующее особого ухода, под названием «Neat». Кардинал говорит, что стекло Neat с покрытием «использует солнечные ультрафиолетовые лучи, чтобы удалить грязь, чтобы вода могла смыть ее, оставляя окна практически безупречными. Ваши окна будут дольше оставаться чистыми и их будет легче мыть ».
г. Газ аргон
Газ аргон — это бесцветный инертный газ без запаха, который плотнее воздуха и может использоваться между стеклами для небольшого улучшения тепловых характеристик и экономии энергии.

5. Вы хотите, чтобы выглядела разделенная на две части? Внешний вид разделенных источников света можно создать с помощью истинно разделенных источников света, смоделированных разделенных источников света или внутренних решеток.

а. True Divided Lites — настоящие разделенные огни обычно можно увидеть в деревянных окнах. Дерево (или другой материал оконной рамы) используется для разделения стекла на маленькие прямоугольники, и каждый кусок стекла или стеклопакет отдельно застекляется в окно.Обычно это дорого, но имеет аутентичный вид старого деревянного окна.
г. Имитация разделенных светильников — В имитациях разделенных светильников используется один большой кусок стекла, а материал рамы наносится на стекло с внешней и / или внутренней стороны окна, чтобы создать вид настоящих разделенных светильников. Если окно имеет двойное остекление, между двумя стеклами часто помещают «теневую полосу», чтобы сделать эффект более реалистичным.
г. Внутренние решетки — Внутренние решетки помещаются между двумя стеклянными панелями, чтобы создать впечатление разделенных стекол.Это вариант, не требующий особого ухода, потому что при мытье окон вы моете один большой кусок стекла, а не несколько меньших по размеру. Сетчатый материал обычно доступен в виде плоского или скульптурного профиля и значительно дешевле, чем моделированные или настоящие разделенные листы.

6. Знайте, какова гарантия производителя. Многие производители окон предлагают «пожизненную» гарантию, но определение «срока службы» широко варьируется.Некоторые компании предоставят вам запасные части, но не установят их. Другие компании считают «сроком жизни» десять или двадцать лет. Будьте особенно осторожны с гарантией на стеклопакеты. Стеклопакеты с двойным остеклением, вероятно, прослужат от пятнадцати до двадцати лет, но когда они выйдут из строя, стоимость их замены, вероятно, будет больше, чем стоимость замены окон в первую очередь, поскольку полевые работы обычно довольно дороги. Некоторые компании даже покрывают случайную поломку стекла или экрана.Конечно, гарантия настолько хороша, насколько хороша компания, которая за ней стоит. Компания, которая занимается бизнесом долгое время, скорее всего, будет там, если у вас возникнут проблемы через много лет.

7. Знайте свои права. Государственный лицензионный совет подрядчиков содержит полезную информацию о том, чего вам следует ожидать от подрядчика. Дополнительную информацию можно получить по адресу:
http://www.cslb.ca.gov/GeneralInformation/Library/GuidesAndPamphlets.asp

8.Не заставляйте сразу принимать решение . Многие компании тратят много денег на маркетинг, необходимый, в первую очередь, для того, чтобы назначить встречу по продажам, и им нужно каким-то образом возместить эти маркетинговые расходы, обычно взимая дополнительную плату. Они знают, что если у вас есть время, чтобы получить конкурентные предложения, вы с меньшей вероятностью пойдете с их компанией, поэтому они иногда предлагают большие «скидки», если вы подпишетесь сразу. Не дайте себя обмануть. Если сегодня будет выгодная сделка, то на следующей неделе будет выгодная сделка.

9. Проверить рефералов . Попросите показать список клиентов и спросите, можете ли вы связаться с бывшими клиентами. Если они могут предложить вам только несколько имен, будьте осторожны. Любая компания, которая работает очень долго, должна иметь длинный список довольных клиентов.

10. Доверяйте своим инстинктам . Если это кажется слишком хорошим, чтобы быть правдой, вероятно, так оно и есть. Выберите компанию, которой вы больше всего доверяете. Позвольте им получать справедливую прибыль, и вы заплатите справедливую цену.Помните: «Если сделка выгодна не всем, значит, ничего хорошего в ней нет».
Для получения более общей информации о Windows посетите полезный веб-сайт:
https://www.efficientwindows.org/
. или узнайте больше в нашем Учебном центре

Замена окна

сделано правильно — Extreme How To

Ларри Уолтон

Шаги по замене окна сделаны правильно.

Это был один из тех редких случаев, когда в доме было тихо.Ни драки детей, ни телевизора, ни грохочущей стереосистемы, поэтому я слышал зловещий шум. Это была наша первая зима в «новом» доме. Дождь в Орегоне, как обычно, делал все для зеленого. Я медленно обратил внимание на ритмичный шум и понял, что это звук капающей воды где-то в столовой на первом этаже. Нехорошо. Хм, здесь нет водопровода, нет водопровода наверху над этой комнатой…

При осмотре я обнаружил, что на подоконнике была большая лужа воды и на вечеринку попадали новые капли.Я подумал, что это может быть проблема с кровлей, но, увидев, как дождь попадает в стекло снаружи (обычное явление на южной стороне домов в нашем регионе), я подумал, что это проблема с окнами. Тут я заметил винты. Почему в оконную раму были вставлены винты?

Это был мой второй ключ к разгадке (первая — вода на подоконнике), что этот дом стал жертвой схемы замены окон из-под прикрытия под видом защиты от атмосферных воздействий. Винты проходят через оконную раму и в каркас дома, потому что на окнах не было пригвоздных фланцев.

Некоторые домовладельцы, в том числе предыдущий владелец нашего дома, разделяют идею о том, что эти компании по «утеплению» обеспечивают экономию энергии и очищают окна от конденсата. Однако мало кто подозревает, что эти быстро устанавливаемые безфланцевые окна могут нанести долговременный ущерб их домам. Это тот случай, когда ярлыки приводят к серьезным компромиссам. Подобная работа по установке никогда не пройдет проверку в новом строительстве, так что же заставляет монтажников думать, что при переделке все в порядке?

Как вы могли догадаться, правильная установка окна требует большего количества шагов и требует больше работы, чем плохо выполненная.Но хорошее опломбирование дома того стоит. Это один из тех проектов по благоустройству дома, который приносит несколько положительных результатов. Эти преимущества включают значительную экономию энергии за счет улучшения изоляционных характеристик самого окна, что снижает затраты на охлаждение дома летом и затраты на отопление дома зимой.

Конечно, есть и другие причины для замены окон: для предотвращения образования конденсата; устранить повреждения; внести изменения в дизайн комнаты; перейти от цельного стекла к решеткам или наоборот; или получить окно, которое легко открывается и закрывается.

Из этих замен окон одной из наиболее частых работ является замена одинарных алюминиевых окон на окна с виниловой рамой с двойным остеклением.

Когда все сделано правильно, внешняя облицовка (если применимо) снимается, фланец существующего алюминиевого окна обнажается, и фланец освобождается от дома.

Есть несколько способов обработки внутренней отделки окна. Вы можете снять заменяемую внутреннюю обшивку или снять внутреннюю обшивку и обрезать обрамление после установки новых окон (чтобы они имели нужную глубину).Вы также можете снять алюминиевое окно, вырезать оконные рамы на нужную глубину, затем установить виниловое окно так, чтобы внутренняя поверхность контактировала с оконными рамами, так как фланцы уплотняют внешнюю часть дома. Это метод, который мы объясняем в этом руководстве.

Работа выполнена правильно

Правильная замена окон — это то, как я люблю описывать технику, которую Стэн Дэвис из Schar Construction в Юджине, штат Орегон, использует для своих окон.Конечно, оконный проем должен быть измерен, а окно заказано на месте до того, как этот процесс начнется.

Стэн начинает установку окна, используя малярный пластик на внутренней стороне окна, чтобы полностью закрыть все вокруг рамы окна.

Работая над окном второго этажа, Стэн устанавливает свою обшивку или строительные леса так, чтобы получилась красивая, прочная и безопасная рабочая поверхность, с которой можно завершить внешнюю часть окна.

Затем он разрезает обшивку вокруг окна с помощью циркулярной пилы, чтобы обнажить фланец существующего окна.

В некоторых случаях эту операцию можно выполнить, просто сняв внешнюю облицовку.

Прорезав сайдинг, просто используя сторону основания пилы в качестве направляющей, Стэн удаляет части сайдинга, используя небольшую монтировку или долото, чтобы ослабить их.

Вам также может потребоваться снять кусок рубероида или толя, чтобы обнажить фланцы существующих окон.

Stan использует несколько различных методов, чтобы освободить фланец окна от обрамления на существующем окне. Один из них — использовать кернер и забить головку гвоздя через фланец.

Другой метод — использовать старое долото и обрезать фланец вокруг шляпок гвоздей. Забив все гвозди, он высовывает оконную раму из грубого проема.

Затем он снимает активную часть окна и экрана и осторожно размещает их, чтобы они не упали с строительных лесов.Это делает окно легче и удобнее в обращении.

Затем он может взять окно и отнести его по лестнице и с строительных лесов.

Затем он измеряет глубину оконной рамы от фланца до внутреннего края окна, чтобы определить глубину рамки окна.

Затем он использует технику «старой школы», захватывая ленту на нужной глубине и используя конец ленты и карандаш, чтобы отметить точку, в которой он хочет разрезать окантовку.

Затем Стэн отмечает глубину оконной рамы от фланца до внутренней части окна на основании небольшой циркулярной пилы с червячным приводом, используя резчик.

Затем он прикрепляет деревянный брусок к нижней части циркулярной пилы по отмеченной линии на основании.

Деревянный брусок на основании пилы служит измерителем глубины, чтобы он мог разрезать окантовку окна.

Циркулярная пила не может достать до углов оконной рамы, поэтому Стэн использует Multi-master от Fein для окончательной обработки пропилов.

Закончив надрезы на раме, он удаляет внешнюю часть рамы, чтобы освободить место для нового винилового окна.

Заканчивает зачистку порезов в углах долотом.

Затем он использует небольшой магазинный пылесос, чтобы убрать опилки и мусор, оставшиеся во внутренней части окна.

Удалив активную часть окна и экран, он поднимает новое виниловое окно вверх по лестнице и помещает его в оконный проем.

Он ставит один или два гвоздя прямо над кромкой окна, чтобы окно не выскочило из проема.

Стэн затем входит в дом и снимает маску.

Ставит активную половину нового винилового окна в рамку. Затем он измеряет расстояние от винилового окна до оконной рамы с обеих сторон и перемещает его так, чтобы окно было по центру.

Вернувшись к внешней стороне окна, он карандашом отмечает расположение внешней стороны оконного фланца.

Затем он снимает окно и откладывает его в сторону, чтобы можно было нанести герметик в месте крепления фланца.

Затем он ставит виниловое окно на место, сначала наклоняя его вниз, а затем поднимая на место вверху.

Он дважды проверяет, правильно ли расположено внизу отверстие для выпуска воды, через которое вода выходит из оконной рамы.

Затем он прибивает фланец окна к раме, используя рекомендованное производителем расстояние между гвоздями.Он заканчивает установку гвоздей, используя набор гвоздей (повернутый для большей площади поверхности шляпки гвоздя), чтобы не повредить виниловую оконную раму своим молотком.

Затем Стэн использует кусок внешней обшивки окна напротив винилового окна в качестве измерителя, чтобы отметить, где разрезать сайдинг. Обратите внимание, что он предварительно покрасил оконную раму.

Затем с помощью циркулярной пилы он разрезает отмеченную линию, чтобы освободить место для внешней обшивки окна.

Он обрабатывает углы пропила инструментом Fein, как он делал это с окантовкой окна.

Затем он использует оконный уплотнитель. В этом случае используйте Moistop E-Z Seal Flashing для герметизации окон. Он устанавливает нижнюю часть, затем боковые стороны и заканчивает верхнюю часть, заправляя оклад под сайдинг.

После установки оконного уплотнителя перед установкой наружных панелей отделки он наносит полоску герметика там, где сайдинг встречается с гидроизоляцией и где оконная рама встречается с гидроизоляцией.

Стэн затем отрезает одну из досок внешней отделки до горизонтального размера окна и устанавливает ее внизу с помощью гвоздей.

Затем он прикрепляет ленту к нижней части первой обшивки и измеряет ее до верха оконной рамы, затем отрезает две боковые обшивки и устанавливает их.

Примечание: Если у вас плотная посадка, часто бывает полезно использовать более мягкую древесину, например, кедровую черепицу, чтобы смягчить удары при установке декоративной детали на место.

Установив боковые элементы обшивки на свои места, он зацепляется за наружную часть одной из боковых обшивок и измеряет внешнюю сторону второй части, чтобы получить длину последней части обшивки, которая является горизонтальной частью на вершина.

Перед установкой верхней обрезной доски он накладывает кусок металлической планки, чтобы обернуть ее края. Ставит на место…

… отмечает другой конец, обрезает оклад длиной около 1/2 дюйма и придает ему форму вокруг другого конца платы.

Затем он вставляет кусок гидроизоляции на место, сдвигая верхнюю часть под сайдинг.

Затем он добавляет уплотнение по всему периметру, где идет верхняя отделочная доска.

Затем он ставит верхнюю обшивочную доску на место, сначала заправляя ее под оклад, а затем наклоняя по нижнему краю.

Когда все отделочные доски на месте, Стэн протягивает полоску герметика по всей внешней стороне отделочных досок, чтобы сделать переход между обрезными досками и сайдингом.

Когда все на месте, внутренняя отделка подходит правильно с использованием существующей оконной рамы и облицовки…

… и внешняя часть окна обрезана и должным образом герметизирована.

Doors и Windows Enhanced Security Performance Certification

Обзор

Сертификация

помогает продемонстрировать ваше стремление предоставлять продукты с высоким уровнем целостности, которые, как подтверждено, соответствуют требованиям рынка. UL обеспечивает тестирование и сертификацию производителей дверей и окон, чтобы подтвердить, что их продукты соответствуют повышенным требованиям безопасности, что может помочь дифференцировать их продукты в U.К. внутренний строительный рынок.

Схема сертификации улучшенных показателей безопасности окон и дверей соответствует требованиям британской инициативы «Защищено дизайном» (SBD), принадлежащей полиции. Схема направлена на снижение преступности путем принятия мер по предупреждению преступности при проектировании и строительстве новых домов. Сертификация повышенной безопасности — это еще один путь к соблюдению Утвержденного документа Q строительных норм.

UL также предлагает сертификацию общих характеристик окон и дверей.Это схема сертификации начального уровня, охватывающая продукты, изготовленные в соответствии со следующими британскими стандартами:

BS 644 Деревянные окна и двери
BS 7412 Спецификация для окон и дверных проемов из экструдированных полых профилей из непластифицированного поливинилхлорида (PVC-U)
BS 4873 Окна и дверные комплекты из алюминиевого сплава
BS 8529 Дверные комплекты из композитных материалов. Домашние наружные дверные проемы.
Схема является первым шагом для производителей, которые хотели бы получить сертификацию для повышения характеристик безопасности в соответствии с требованиями SBD.

Выполнение требований сертификации SBD означает, что окна и двери для жилых домов должны быть протестированы на соответствие сертификации PAS 24, которая является спецификацией тестирования для повышенных требований к характеристикам безопасности. Полные окна и дверные проемы проверяются путем воспроизведения сил, которые могут быть применены оппортунистическим грабителем. В тест на усиленную безопасность входит:

Аппаратные манипуляции
Оценка безопасности остекления
Испытание на механическую нагрузку
Ручной контрольный тест

Перенос существующей сертификации продукции на знак UL

Знак UL признан отраслевыми ассоциациями, местными органами власти и другими заинтересованными сторонами по всему миру.Пользователи UL Enhanced Mark получают выгоду от нашей системы Product iQ®, где их покупатели могут получить доступ к надежным данным сертификации UL.

Процесс переноса существующей сертификации продукции от другого поставщика на наш знак UL прост:

Заполните форму заявки на нашу сертификационную службу.
Мы рассмотрим заявку и предоставим расценки на сертификацию.
Когда все будет подтверждено, пришлите нам свой последний отчет о типовых испытаниях или образец вашего продукта, который мы протестируем в нашей лаборатории фенестрации.
Мы выполним необходимые работы, такие как заводские аудиты, анализ документации и любые необходимые испытания.
После выполнения вышеуказанных шагов выдается сертификат UL, что дает клиентам возможность использовать улучшенный знак UL.

Почему UL?

Возможности

UL по тестированию дверных и оконных продуктов могут помочь вам подтвердить стандарты повышенной безопасности в соответствии со спецификациями Secured by Design, что поможет выделить ваш продукт на рынке.

Черные окна — следующий большой тренд

Просматривая каталоги и журналы по декорированию интерьеров, вы заметите, что черные окна — это тренд, которым пользуются дизайнеры. Более десяти лет назад во многих домах можно было увидеть окна с черной рамой. Теперь эти черные оконные рамы также являются великолепным дополнением к интерьеру. В то время как черные окна напоминают вековые фабричные здания, черные окна придают вашему дому современный и индустриальный вид.

Преимущества выбора окон с черной рамой

Черные оконные рамы становятся модным трендом для декораторов и строителей по всей стране. Они не только являются захватывающим отличием от традиционной белой оконной рамы, но и украшают ваш дом внутри и снаружи. Давайте посмотрим на некоторые другие преимущества выбора черных окон:

Создание яркого контраста: Внутри вашего дома черные окна помогают создать заметный контраст с белыми или светлыми деревянными шкафами и светлыми столешницами
Повышение привлекательности: Независимо от того, создаете ли вы свой дом для Продажа или завершение столь необходимого ремонта, добавление черных окон поможет повысить привлекательность вашего дома, если вы совместите входную дверь с оконными рамами и решетками. в основном, когда в вашем интерьере используется черно-белая тема или другие светлые тона, которые будут выделяться на фоне темноты черного

Недостатки окон с черной рамой

Если вы проектируете комнату с открытым пространством, где преобладает белый цвет, черная оконная рама может выглядеть неуместно.Когда вы работаете с открытой планировкой, лучше всего подойдет белый цвет. Вот еще несколько недостатков использования окон с черной рамкой:

Дополнительные расходы: В то время как дерево и алюминий являются наиболее экономичными вариантами, выбор оконных рам из черной стали дороже, но если вы создаете промышленный вид, то сталь — лучший вариант и стоит своих денег
Поглощение тепла: Если вы живете в более теплом климате, помните, что черные оконные рамы поглощают больше тепла, что означает передачу тепла в ваш дом
Отсутствие сплоченности: При выборе черных окон вы захотите подумать, как они будут выглядеть как снаружи, так и изнутри, и если нет единства между дизайном интерьера и экстерьера, выберите другой вариант

Факторы, которые следует учитывать при установке черных окон

Черные окна — прекрасный выбор для современного и промышленного дизайна как внутри, так и снаружи вашего дома.Но они также хорошо сочетаются с множеством других домашних стилей. Вы можете профессионально установить окна с черной рамой в самых разных домах, от ремесленников до домов в стиле ранчо.

Помните, ваш выбор материала увеличит стоимость окна и его установки. Например, черные стальные окна — самый дорогой выбор по сравнению с более доступными вариантами из алюминия или дерева. Если вы выберете окно с черной рамой с белым винилом внутри, подумайте о том, чтобы покрасить эту отделку, чтобы она соответствовала внешнему виду.

Советы по декорированию оконных рам вокруг черных

Первое, что вы заметите, украсив черные оконные рамы, — это то, что черный цвет всегда будет частью вашей дизайнерской схемы. Например, выбрать белые деревянные жалюзи — ошибка. Основная причина в том, что они закрывают черные окна, и при этом комната начинает выглядеть слишком загруженной. Вместо этого выберите римские шторы или шторы. Вот дополнительные советы по украшению оконных рам вокруг черных:

Включите оконные коробки снаружи: Если окна с окнами с черной рамкой маленькие, украсьте их декоративными оконными коробками
Не закрывайте окна: Когда черные окна открыты, они выглядят лучше, и они также становятся фокус комнаты
R черный цвет в интерьере: Если не повторить черные элементы в декоре, черные окна начнут выглядеть неуместно

Лучшие компании, продающие окна с черной рамой

Андерсон: Когда вы выбираете створчатое окно серии 400, оно имеет деревянную внутреннюю часть и виниловую внешнюю конструкцию.Энергоэффективность встроена в каждое окно, и Андерсон будет работать с вами, чтобы найти лучшую производительность. Прочная виниловая внешняя отделка помогает защитить это окно с черной рамой от повреждений. Серия Anderson 400 стоит от 120 до 340 долларов, а стоимость установки — от 150 до 300 долларов.
Marvin : Если вы ищете современное окно с узким косяком и ровной внешней поверхностью, то Ultimate Casement Narrow Frame — отличный вариант. Цена за каждое черное окно колеблется от 350 до 750 долларов, а стоимость установки — от 100 до 400 долларов.Интерьер выполнен из светлого дерева, а снаружи — из черного алюминия, который не трескается, не выцветает и не отслаивается. Энергоэффективность этих окон включает два стекла с покрытием Low-E, а также изоляционный газ аргон.
Pella: Окно Pella Impervia отличается невероятной прочностью, высококачественными материалами и красивой отделкой. Каждое окно Pella с черной рамой стоит от 600 до 1000 долларов, а цена — до 2000 долларов, включая установку. Стекловолоконный композит Duracast этого окна предотвращает коробление летом.Этот композит также защищает это окно от хрупкости с наступлением зимы. Его внутренняя и внешняя рама покрыта прочной порошковой краской с алюминиевым покрытием. Pella Impervia также предлагает энергоэффективность, которая соответствует требованиям Energy Star или превышает их.

Нижняя строка на черных окнах

Выбор окон влияет на внешний вид вашего дома и его интерьер, а выбор черных окон придает дому современный и современный вид.В зависимости от выбранного производителя, черные оконные рамы могут придать вашему дому дорогой вид по доступной цене. Например, окна Andersen — самые экономичные без ущерба для качества и внешнего вида

Виниловые окна с черной рамой не требуют особого ухода, если они вообще требуются, и если у вас есть кирпичная кладка снаружи, черное окно станет прекрасным визуальным дополнением. Однако избегайте использования черных окон в старинных домах, потому что они могут выглядеть неуместно с оригинальным дизайном.

Создайте в своем доме образ, достойный журналов, добавив черные окна при следующем обновлении, дополнении или ремонте.

Часто задаваемые вопросы

Можно ли покрасить окна в черный цвет?
Да, вы можете покрасить окна в черный цвет. Вам понадобится слой грунтовки, а затем хотя бы один слой черной краски.
Выйдут ли черные окна из моды?
Поскольку черные окна — не новая тенденция, маловероятно, что они выйдут из моды.Они отлично смотрятся в современном дизайне, а также во множестве других домашних стилей.
Выцветают ли черные виниловые окна?
Отделка вашего черного окна определяет, выцветет оно или нет. Виниловые покрытия имеют различные рейтинги AAMA, включая 2603, 2604 и 2605. Отделки с рейтингом AAMA 2603 демонстрируют легкое выцветание через год. В спецификациях для рейтингов AAMA 2604 и 2605 указано, что финишная обработка должна длиться не менее пяти и десяти лет соответственно.

Схема пластиковых окон рисунок — Клуб Мастеров

Глухое

Поворотное

Откидное

Поворотно-откидное

Раздвижное

Как выбрать схему открывания в окнах ПВХ?

Конструкция пластиковых окон

Оглавление

Устройство пластиковых окон

Основное устройство пластикового окна

Профильная конструкция окна ПВХ

Схема пластиковых окон. Стеклопакеты

Схема окна ПВХ. Фурнитура

Замерный лист

Устройство пластикового окна

Конструкция окна

Оконная фурнитура

Схема пластикового окна: устройство, конструкция фурнитура.

Значение фурнитуры для пластиковых окон

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Рама.

Створка.

Фурнитура.

Стеклопакет.

Штапик.

Резиновые уплотнители.

Импост.

Штульп.

Конструкция пластикового окна

Конструкция окна

1) КОРОБКА (РАМА)

2) СТВОРКА

СПОСОБЫ ОТКРЫВАНИЯ СТВОРОК:

3) ИМПОСТ

ВАРИАНТЫ РАСПОЛОЖЕНИЯ И СОЕДИНЕНИЙ ИМПОСТОВ:

Основные элементы окна

4) ПРОФИЛЬНАЯ СИСТЕМА

5) СТЕКЛОПАКЕТ

6) ФУРНИТУРА

ПОДРОБНЕЕ ОБ ОСНОВНЫХ ЭЛЕМЕНТАХ ОКНА:

Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Из чего состоит пластиковое окно – схема в разрезе, детали

Конструкция профилей пластиковых окон

Стеклопакеты

Фурнитура

Уплотнители

Подоконники и отливы

Правильный выбор деталей пластикового окна

Схема сборки пластиковых окон — МастерСам

Пластиковые окна: взгляд изнутри. Сборка (28 фото)

Установка фурнитуры на пластиковые окна своими руками

Особенности конструкции фурнитуры

Установка ручек

Установка петель на стандартные окна

Установка поворотно-откидного механизма

Окна ПВХ своими руками

Этапы обработки профиля

Спайка каркаса окна

Стеклопакеты для ПВХ окон

Фурнитура

Монтаж пластиковых окон

Конструкция и схема устройства пластиковых окон ПВХ

Оглавление

Устройство пластиковых окон

Основное устройство пластикового окна

Профильная конструкция окна ПВХ

Схема пластиковых окон. Стеклопакеты

Схема окна ПВХ. Фурнитура

Сборка пластиковых окон от замера до монтажа и крепления

С чего следует начать, чтобы сэкономить?

Как происходит демонтаж?

Сборка пластиковых окон

Как правильно монтировать пластиковое окно?

Как сделать окно своими руками: пошаговая инструкция как изготовить и установить современное окно (115 фото + видео)

Как происходит сборка

Сваривание рамы

Сделай окно сам

Окно из дерева

Ценный ПВХ из пластиковых окон
