Контурное заземление: традиционный, глубинный и наружный, схемы подключения

Заземление – что это простыми словами и для чего нужно, как работает

Тело человека – хороший проводник электрического тока. Самыми высокими показателями электропроводности обладают мышцы и подкожная-жировая клетчатка, то есть как раз те места, которые первыми контактируют с внешним источником тока, будь то оголенный провод или неисправный электроприбор.

Ток проникает в тело через поры и каналы потовых желез, поэтому очевидно, что сухая кожа отличается более высоким сопротивлением, чем влажная. Так, при контакте с напряжением 220 В значение силы тока, воздействующей на мокрый кожный покров, составляет порядка 220 мА. При такой электротравме смерть наступает мгновенно, учитывая, что опасным для организма считается показатель уже в 15мА, а смертельном опасным – 100 мА.

Это доказывает необходимость разработки мер, которые предотвращают случайное поражение электрическим током во всех областях человеческой деятельности, как на производстве, так и в быту. Одна из таких мер – установка заземляющих устройств (ЗУ).

Что такое заземление

Если говорить простыми словами, это защитная система, которая предотвращает от ударов током при прикосновении к металлическим частям оборудования, находящегося под напряжением. Вся конструкция состоит из следующих частей:

• Металлический контур
• Заземляющая шина
• Разводка проводов заземления

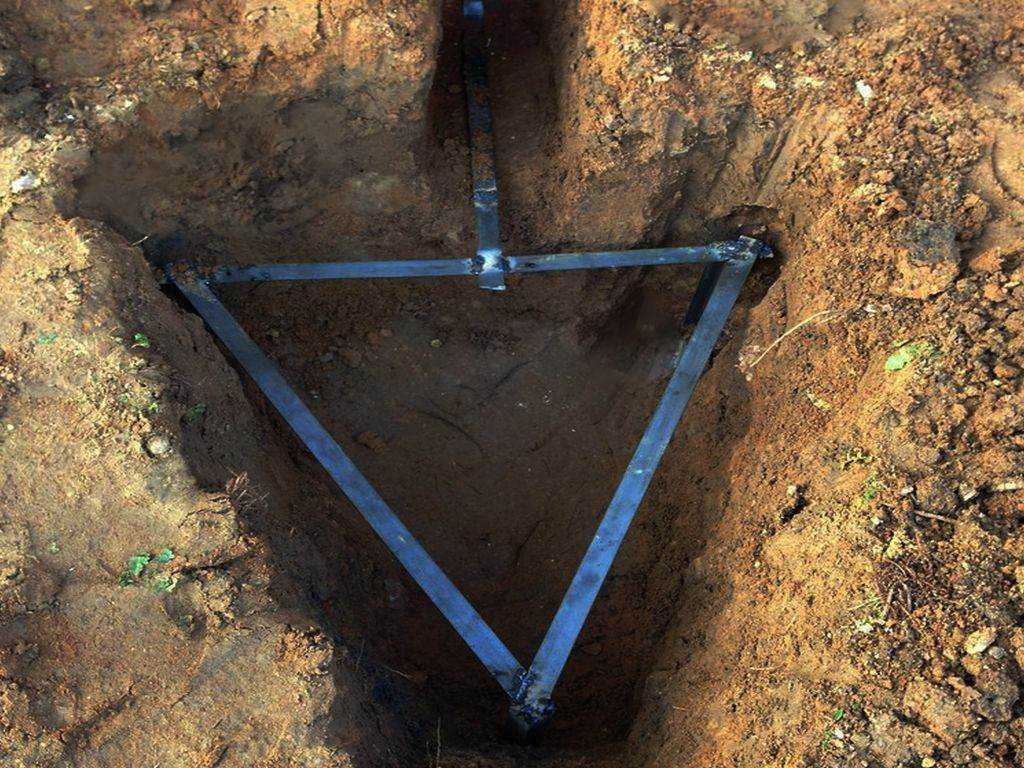

Контур представляет собой 4-6 штырей (электродов), забитых в грунт и соединенных между собой металлическими полосами. Необходимая глубина заземляющего устройства – 2,5-3 метра, то есть ниже уровня промерзания почвы. Это требуется для того, чтобы даже зимой контур получал доступ к влаге, проводящей ток.

Вверху одного вертикального электрода располагается «контактная зона» (чаще всего в виде болта с резьбой), от которой берет начало медная шина, ведущая в специальную планку в распределительном щитке.

От главной заземляющей шины, в свою очередь, расходятся медные жилы к розеткам потребителей. Эти провода, по сути, отвечают за подключение заземления – к примеру, в современных домах разводка от щитка выполняется трехжильным кабелем, где одна из жил – желто-зеленого цвета – отведена «под землю».

Рис 1. Устройство заземления. а) – заземление в линию; б) – контур заземления

Требования к заземлению

Обеспечение безопасности потребителя при работе с электрическими приборами – приоритетная задача производителей и эксплуатантов электроустановок, поэтому в этой сфере действует ряд норм и правил. Отметим основные:

• Заземлять нужно все, что имеет металлический корпус: котлы, станки, насосы, инструменты, оборудование;
• Штыри и соединения контура должны отличаться антикоррозионностью и износостойкостью, что обеспечивается правильным выбором материала и диаметра – например, для этих целей нередко используется нержавеющая сталь с поперечным сечением не менее 90 кв. мм;
• Заземлители должны всегда находиться во влажной почве – для этого нужно учесть географические, климатические и геологические особенности региона и выбрать правильную глубину размещения металлических электродов.

Почему человека бьет током

Смоделируем ситуацию:

1. В бытовом электрическом приборе, установленном без заземления (к примеру, в стиральной машине), нарушилась целостность проводки. Причины могут быть любые – естественный износ, механические повреждения, вредительство насекомых или грызунов.
2. В результате на корпусе агрегата скапливается электрический разряд.
3. Человек прикасается к устройству и получает удар током.

Важно понимать, что ток при этом движется по замкнутой цепи, где тело человека выступает как одно из звеньев. Если бы мы, скажем, летали по воздуху, то электрические травмы были бы нам практически не страшны – посмотрите на птиц за окном: они спокойно сидят на высоковольтных проводах, не догадываясь о смертельной опасности.

Однако мы, в отличие от птиц, ходим по земле, которая, в свою очередь, считается идеальной точкой с нулевым потенциалом. Получается, что тело человека выступает как проводник, по которому электрический ток от неисправного электроприбора или оголенного провода устремляется к земле, чтобы уравнять количество заряженных частиц в этих двух точках, как того требуют законы природы.

Как работает заземление

Ток движется по пути наименьшего сопротивления. Этот простой принцип лежит в основе работы заземления: наш кожный покров обладает более высоким сопротивлением, чем металлический провод, поэтому при касании поверхности под напряжением ток сразу уходит в землю, не причиняя человеку вреда. Это главное, что нужно понимать о работе ЗУ.

Есть и еще один фактор, который обеспечивает работу заземления – бесконечно обширное «сечение» грунта. Обратимся к физике: ток, уходя во влажную почву, запускает цепную реакцию ионов, которые передают энергию все дальше и дальше, практически до бесконечности. Чем больше электрически заряженных частиц (ионов) участвует в процессе, тем быстрее передается энергия, рассеивается ток и, следовательно, тем эффективнее работает заземление. Добавим, что здесь немаловажную роль играет и достаточный диаметр металлических электродов, входящих в контур заземляющего устройства.

Заземление и зануление – в чем отличие

Кроме установки ЗУ, существует еще один способ, защищающий человека от удара током от неисправных электроустановок. Это зануление (другое название: заземление на ноль). Его суть в том, что при возникновении неисправности возникает короткое замыкание, что приводит к отключению автомата-предохранителя. Технически это реализовано так: корпус электроустановки соединяется с нейтралью источника питания, то есть с заземленной точкой трансформатора.

Простыми словами, разница между занулением и заземлением в том, что в первом случае питающая цепь отключается из-за превышения токовой уставки автомата, а во втором – опасный ток отправляется в грунт и «растекается» в его влажной среде.

В многоквартирных высотках заземлять электроприборы технически сложно, поэтому здесь чаще всего используется зануление (наряду с УЗО). В частных домах, наоборот, удобнее всего сделать систему заземления.

Для чего применяются УЗО и дифавтоматы

Эксплуатация заземляющих устройств невозможна без дополнительных приборов. К главным из них нужно отнести устройство защитного отключения (УЗО) и дифференциальные автоматы. Несмотря на внешнюю схожесть, они используются для разных задач:

1. УЗО отключается в момент появления в сети так называемого тока утечки, который может привести, с одной стороны, к возгоранию (при повреждении электропроводки изоляция начинает сильно греться), а с другой – к удару током, если человек дотронется до неисправного оборудования. УЗО всегда работает «в связке» с обычным автоматом.
2. Дифференциальный автомат соединяет в себе функции устройства защитного отключения и автомата, то есть он защищает систему электропроводки от перегрузок и коротких замыканий, а человека – от электрических травм.

Таким образом, заземление представляет собой металлический провод, уходящий в почву и предназначенный для «утекания» тока в землю при возникновении неисправности в системе электроснабжения.

Что выбрать – глубинное или контурное заземление

• Главная/
• Статьи/
• Что выбрать – глубинное или контурное заземление

Каждый обладатель дачного участка, владелец промышленного оборудования, хозяин частного дома рано или поздно сталкивается с необходимостью монтажа заземления. Какой же тип заземления лучше подойдет под конкретные условия, какое надежнее и выгоднее?

Для начала определимся, что такое заземление и для чего оно нужно.

Заземление – это заземляющее устройство (заземлитель и заземляющие проводники), которое соединяет с «землей» заземляемые элементы электрооборудования.

Заземляющее устройство призвано в случае сбоя работы оборудования или в других чрезвычайных ситуациях направить ток через себя в грунт, обезопасив таким образом находящихся рядом людей и животных.

Различают заземления контурные (распределенные) и выносные.

Контурное заземление

Отличительной чертой контурного заземления является то, что заземляющее устройство соединено в единый замкнутый контур и расположено по периметру защищаемого участка, а иногда и равномерно распределено по всей площади.

Из-за незначительного расстояния между электродами, помещенным в грунт, любая точка поверхности обладает значительным потенциалом. А между разными точками разность потенциалов, наоборот, будет мала. Так, для человека, который находится внутри контура заземления, напряжение прикосновения будет очень низким. Этот факт обуславливает высокий уровень безопасности при таком типе заземления.

Контурное заземление чаще всего применяют при установках напряжением выше 1000 В.

Достоинства контурного заземления

• Высокая эффективность заземления,
• Возможность применения на промышленных участках,
• Коэффициент прикосновения меньше единицы.

Недостатки контурного заземления

• Большая стоимость строительно-монтажных работ,
• Нет возможности выбрать место размещения электродов заземлителя с наименьшим сопротивлением грунта.

Выносное заземление – это заземление, при котором заземлитель вынесен за пределы защищаемого участка или находится в определенной зоне этого участка.

Рассмотрим выносное заземление на примере глубинного.

Глубинное заземление

Заземление производится с погружением заземлителей в грунт на глубину до 20-30 метров. При этом заземляющее устройство сконцентрировано на небольшой площади, что дает возможность не распылять монтажные работы по всему участку, как это происходит с контурным заземлением.

Характерная черта глубинного заземления — достижение заземлителей плотных и водонасыщенных слоев грунта, которые отличаются очень низким сопротивлением и охотно «проглатывают» ток.

Достоинства глубинного заземления

• Невысокие затраты на строительно-монтажные работы и последующее благоустройство участка,
• Возможность выбора места установки заземлителей с грунтом наименьшего сопротивления,
• Компактность расположения заземляющего устройства.

Недостатки глубинного заземления

• Неприменимо в случаях напряжения выше 1 кВ,
• Отдаленное размещение заземлителя от защищаемого участка, из-за чего на части защищаемой площади коэффициент прикосновения равен единице,
• Возрастание сопротивления проводника при большом расстоянии до заземлителя.

Какой же вид заземления выбрать?

Выбор нужно делать исходя из условий: назначения защищаемого участка, величины напряжения и финансовых условий.

Глубинное заземление часто применяют на дачных участках и частных домах, где не подразумеваются большие напряжения и нет желания «уродовать» траншеями весь участок.

Контурное заземление – это прерогатива производственных участков, площадок с установками, находящимися под большим напряжением. Оно надежнее по сравнению с глубинным, но требует финансовых затрат в большем количестве.

Общие сведения о контурах заземления — рекомендации по применению

---

Контуры заземления могут создавать серьезные неудобства в системах сбора данных HVAC, поскольку их трудно обнаружить. В большинстве случаев они не причиняют вреда, но могут вызвать непредсказуемые проблемы спустя годы после установки!

Что такое контур заземления?

Заземляющая петля образуется, когда имеется более одного токопроводящего пути между «заземляющими» клеммами на двух или более единицах оборудования.

Проводящая петля образует большую рамочную антенну, которая легко улавливает токи помех. Чем больше петля, тем больше помех; если вы используете стальной каркас здания в качестве земли, то петля может быть такой же большой, как и все здание. Сопротивление в заземляющих проводах превращает токи помех в колебания напряжения в системе заземления. Земля больше не стабильна; поэтому сигналы, которые вы пытаетесь измерить и которые относятся к этой земле, также нестабильны и неточны.

Наземные символы

Мифология заземления

Универсальная концепция, которой учат в технических школах и инженерных колледжах, состоит в том, что «земля» всегда имеет нулевое напряжение, может бесконечно поглощать электрический ток и безвредно рассеивать его мгновенно. Однако идеальное основание является лабораторной абстракцией и не существует в реальном мире.

Настоящие земли являются проводниками, поэтому между всеми точками заземления существует определенное сопротивление электрическому току.

Это сопротивление может меняться в зависимости от влажности, температуры, подключенного оборудования и многих других переменных. Сопротивление всегда может позволить электрическому напряжению существовать на нем. Большие токи, протекающие через заземление, вызовут падение напряжения в заземляющих проводниках, и для их рассеивания потребуется время.

Департамент сельскохозяйственной инженерии Мичиганского государственного университета измерил сопротивление заземления на входах в систему электроснабжения и обнаружил, что значения сопротивления земли могут различаться до 2 вольт. Фактически, Национальный электрический кодекс (NEC) допускает изменение заземления на величину до 2,5 % от напряжения ответвленной цепи или 3 вольта RMS для цепи 120 В переменного тока (см. «Ссылки» ниже для получения дополнительной информации об исследовании штата Мичиган и NEC код).

Понимание того, что идеального заземления в реальном мире не существует, является первым шагом к устранению помех контура заземления, когда они возникают. Если вы помните, что каждое заземление в здании имеет разный и произвольный «нулевой» потенциал, то вы сможете разработать подходящие системы заземления.

Если земля такая плохая, то зачем вообще земля?

Основание необходимо по двум причинам: безопасность и безопасность.

В статье 250 NEC указано, что изолированные вторичные обмотки понижающих распределительных трансформаторов должны быть заземлены на входе в здание. Земля представляет собой медный стержень, вбитый в землю не менее чем на 8 футов. NEC требует, чтобы каркас из конструкционной стали, водопроводные трубы и другие крупные металлические объекты были соединены с площадкой входа в здание. Если изоляция провода повреждена или провод непреднамеренно отсоединился и коснется металлического предмета, от силового распределительного трансформатора на землю потекут большие токи короткого замыкания. Эти чрезмерные токи размыкают предохранители и автоматические выключатели, не позволяя оборудованию находиться под более высоким потенциалом, чем ближайшая раковина или строительная конструкция. Если заземление в распределительном щите по какой-либо причине отключается, то заземление входа питания в здание на трансформаторе обеспечивает протекание чрезмерного тока короткого замыкания, размыкание предохранителей и автоматических выключателей. Защита здания от пожара и защиты находящихся в нем людей от поражения электрическим током является основной функцией системы заземления распределения электроэнергии.

Второй аспект безопасности — поддерживать оборудование в пределах нормального диапазона рабочего напряжения. Большинство современных контроллеров с прямым цифровым управлением (DDC) будут работать без заземления где бы то ни было. Единственная загвоздка в том, что незаземленное оборудование может накапливать большие статические заряды из-за утечки изоляции. Первый человек, который подойдет и прикоснется к оборудованию, получит очень неприятный шок. Если статический заряд становится достаточно высоким, он разряжается на ближайший проводник с более низким потенциалом. Мгновенные разрядные токи могут достигать нескольких тысяч ампер и разрушать электронные компоненты системы. Заземление системы позволяет рассеять заряды без повреждений.

Помехи сигналам от контуров заземления

Контуры заземления позволяют электрическим и магнитным помехам создавать источники шумового напряжения. Эти источники напряжения добавляются к измеряемому сигналу и неотличимы от правильного сигнала. Контроллер, не зная, что он считывает неправильное значение, выполняет неправильное управляющее действие. Это может привести к некомфортным условиям для жильцов. Это также может привести к колебаниям механического оборудования, что приведет к преждевременному износу оборудования.

Помехи сигналам из-за магнитной индукции

Основными источниками этих проблем с шумом являются магнитная индукция и дисбаланс грунта.

Любая петля из проводящего материала образует одновитковый трансформатор, если присутствует магнитное поле, а магнитные поля возможны везде, где используется переменное напряжение. Магнитные поля создаются переменным напряжением, текущим по проводу, двигателями или флуоресцентными лампами. В цепях очень низкого уровня болтающиеся провода, движущиеся в магнитном поле земли, могут даже вызвать проблемы. Магнитное поле вызывает протекание тока в петле из проводящего материала, а сопротивление петли создает напряжение из этого протекающего тока.

Чем интенсивнее магнитные поля или чем выше частота магнитных полей, тем больше течет ток. Закон Ома гласит, что ток, умноженный на сопротивление, равен напряжению. Таким образом, чем больше ток, тем больше источник шума напряжения.

На левом рисунке ниже показан контур заземления под воздействием магнитного поля. Магнитное поле вызывает протекание электрического тока в контуре заземления. Сопротивление контура преобразует ток в источник напряжения между входом заземления контроллера и клеммой заземления датчика, как показано на правом рисунке ниже.

Контур заземления в магнитном поле (вверху слева) и напряжение датчика и напряжение контура заземления (вверху справа)



Помехи сигналам из-за дисбаланса заземления

Электрические нагрузки могут различаться в разных зданиях, создавая различные токи в системе заземления. Если в системе заземления протекает большой ток, а датчик помещен в цепь с заземлением, которая также имеет контур заземления, то к сигналу будет добавлена ​​разница напряжений между двумя точками заземления.
На рисунке внизу слева показан источник тока короткого замыкания, подающий ток в систему заземления. Если, как в исследовании штата Мичиган, напряжение в системе заземления составляет два вольта, то к сигналу датчика добавляется напряжение неисправности в два вольта, как показано на рисунке ниже справа.

Дисбаланс заземления (слева) и напряжение датчика и напряжение контура заземления

Закрытие

Контуры заземления могут сделать самую лучшую систему управления неэффективной. Если вы считаете, что контуры заземления могут быть причиной проблемы с вашей системой HVAC/R, позвоните своему представителю BAPI или загрузите Примечание по применению BAPI: Избегайте контуров заземления с нашего веб-сайта www.bapihvac.com

Ссылки

ANSI/NFPA 70 , Национальный электротехнический кодекс 2002 г. – Национальная ассоциация противопожарной защиты
Стратегии строительства для минимизации паразитного напряжения на молочных фермах, Университет штата Мичиган
Генри Отт, Методы шумоподавления в электронных системах, 2-е издание, Wiley and Sons, NY, 1988

Мичиганский государственный университет. Исследование и код NEC

Департамент сельскохозяйственной инженерии Мичиганского государственного университета измерил сопротивление заземления на входах в систему электроснабжения и обнаружил:
«Если заземляющий стержень панели обслуживания вбит на 8 футов во влажную землю, которая не является настоящим песком, сопротивление между этим заземляющий стержень и земля могут быть всего 20 Ом. Предположим, что когда в здании используется электроэнергия, одна десятая ампера тока нейтрали течет на землю через заземляющий стержень. Основной электрический закон, называемый законом Ома, гласит, что ток, умноженный на сопротивление, равен напряжению. Умножение тока заземляющего стержня (0,1 ампера) на сопротивление заземляющего стержня (20 Ом) дает 2 вольта. Если один щуп вольтметра коснется заземляющего стержня, а другой щуп вольтметра воткнут в землю настолько далеко от заземляющего стержня, на сколько дотянутся выводы, то счетчик покажет приблизительно 2 вольта».

Код NEC

Национальный электротехнический кодекс (NEC) также не помогает решить проблему. Статья 250 NEC требует, чтобы параллельные цепи были заземлены до ближайшего местного заземления здания, где бы в здании ни находились панели ответвлений. Цифры в статье 250 показывают заземление на строительную сталь. Как указано в статье штата Мичиган, «земли» зданий могут различаться в зависимости от их измерений на величину до 2 вольт. Статья 647.4 (D) NEC (статья 647 называется «Чувствительное электронное оборудование») допускает колебания заземления до 2,5% от напряжения ответвленной цепи или до 3 вольт RMS для цепи 120 В переменного тока.

---

Версия для печати в формате pdf этого указания по применению

Что такое контур заземления?

Заземляющий контур — это, в основном, то, что происходит, когда два отдельных устройства (A и B) подключаются к земле разными путями, а затем также соединяются друг с другом другим путем, образуя петлю. Когда создается контур заземления, ток может течь в непредвиденных направлениях. Ток может течь на землю через собственный путь заземления устройства или он может сначала течь к другому устройству, прежде чем уйти на землю из-за разницы электрических потенциалов между устройствами. Этот непреднамеренный ток приводит к тому, что системный шум или помехи передаются на близлежащие устройства.

Влияние контуров заземления

Контуры заземления очень заметны на звуковом оборудовании, поскольку они могут вызывать гудящие или жужжащие звуки, которые, как правило, нежелательны для аудиосигнала.

Одним из примеров возникновения контура заземления является простая установка портативного компьютера и динамика с питанием от сети переменного тока. Когда динамик используется ноутбуком, подключенным через аудиокабель, когда и ноутбук, и динамик подключены к сети переменного тока, динамик может издавать жужжащий звук. Эту проблему можно решить, отключив зарядное устройство ноутбука от сети, что разорвет контур заземления. Этот сценарий может произойти или не произойти в зависимости от заземления дома или заведения.

Другими эффектами контуров заземления являются помехи при передаче данных, радиочастотные помехи и шум источника питания.

Решения для контуров заземления

Если вы столкнетесь с контуром заземления на своих устройствах, не беспокойтесь. Заземляющие контуры легко устранить, как только вы их поймете.

1. Используйте одну вилку переменного тока

Большинство проблем с контуром заземления можно устранить, просто подключив устройства к одному источнику переменного тока с одинаковым заземлением. Тем самым вы уменьшите разницу электрических потенциалов между заземлениями устройств.

2. Подъем земли

Один из самых простых способов устранения контура заземления — перерезать путь заземления от одного устройства к другому. Тем самым он разрывает петлю, образовавшуюся в земле. В настоящее время большинство аудиоустройств имеют переключатель заземления, так что можно легко отключить заземление от одного устройства.
