В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.

Контроль и безопасность

Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и она располагается внутри дома, где любая неисправность может служить причиной пожара, способного привести к потерям имущества и даже человеческим жертвам.
Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут позволить купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.

Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.

Особенности эксплуатации подобных котлов

• невысокая цена (может себе позволить каждый домовладелец)
• длительный срок эксплуатации
• надежность (при правильной эксплуатации там просто нечему ломаться)
• доступность и низкая стоимость топлива
• настройка и обслуживание своими руками (не требует высокой квалификации)
• относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
• требуется периодическая загрузка дров (один раз в 3-8 часов)

Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.

Твердотопливные котлы с водяным контуром #2019 [Цены, отзывы]

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром – это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы имеют очень много достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

 В качестве топлива для твердотопливных котлов длительного горения используют:

1. Дрова.
2. Торф.
3. Пеллеты – специальные топливные гранулы.
4. Измельченный уголь.
5. Экогорошек (специальный уголь).

Современный вид твердого топлива – пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

1. топка – камера, в которой происходит сгорание топлива;
2. зольник – ящик для отходов, образующихся в результате горения;
3. дымоход – система отвода сгоревших газов;
4. рубашка – водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

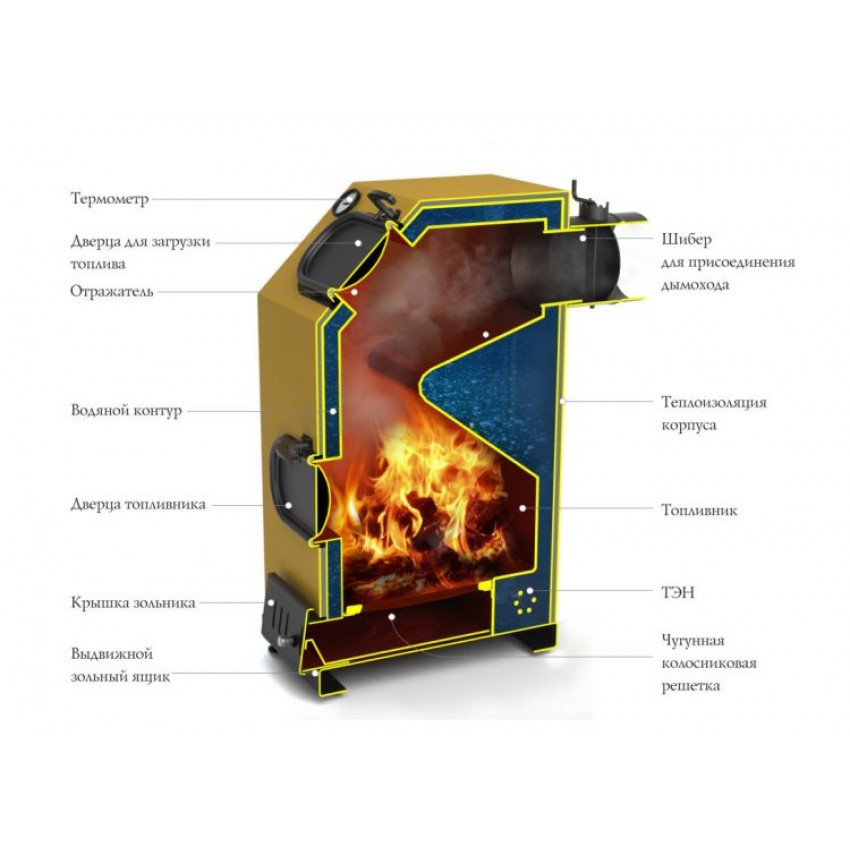

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:

Модель	Характеристики	Цена
Лемакс Форвард-20	Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка.	16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М	Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	23 270 ₽ Купить
ZOTA Master 20	Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	25 540 ₽ Купить
ZOTA Тополь М 30	Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	33 150 ₽ Купить
Buderus Logano S111-2-16	Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка.	47 000 ₽ Купить
ZOTA Carbon 26	Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка.	50 900 ₽ Купить
Protherm Бобер 30 DLO	Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка.	60 200 ₽ Купить
ZOTA Magna 15	Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети.	77 900 ₽ Купить
Protherm Бобер 50 DLO	Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка.	83 684 ₽ Купить
Stropuva S20U	Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка.	100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

1. Проточный.
2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером – специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

• Высокая надежность.
• Экологичность.
• Экономичность.
• Длительность эксплуатации.
• Привлекательный дизайн.
• Простое обслуживание.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат – это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос – важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

1. Мощность.
2. Компактность.
3. Универсальность.
4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой – газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

1. Топливо укладывают на колосник.
2. Разжигают котел.
3. Закрывают заслонку топки.
4. Запускают дымосос.
5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

• Высокая цена.
• Зависимость от электричества.
• Заявленная производителем мощность не всегда соответствует действительности.
• Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

• Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.

• Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

• Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
• Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
2. Запрещено осуществлять розжиг топлива при помощи бензина.
3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
4. Для загрузки топлива следует пользоваться специальными рукавицами.
5. Запрещено поручать загрузку топочной камеры детям.
6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

Дровяные котлы длительного горения с водяным контуром

Голубое топливо пока еще не всем доступно. Часто бывает так, что за городом нет подводки газовой магистрали, поэтому встает вопрос о поиске альтернативных источников обогрева. Электричество — дорогой вид топлива. Самыми доступными и востребованными остаются обычные деревянные поленья, поэтому отопительное оборудование, рассчитанное на такой вид топлива, сегодня по-прежнему актуально. Для обогрева загородного дома проще всего использовать дровяные котлы длительного горения, имеющие водяной контур.

Выбирая ту или иную готовую модель, важно учитывать несколько серьезных моментов:

• Во-первых, нужно обращать внимание на принцип работы дровяных печей, имеющих водяной контур.
• Во-вторых, стоит принять во внимание наличие дополнительного оборудования, которое может быть использовано для увеличения производительности установки.
• В-третьих, нелишним будет учесть, какими положительными и отрицательными характеристиками обладают котлы длительного горения, оснащенные водяным контуром.

Ответив на все три вопроса, можно определиться, стоит ли выбирать подобный вариант, надежен ли он будет в условиях суровых зим, или все же отдать предпочтение оборудованию, работающему на электричестве или угле.

Особенности топок

Котлы длительного горения по конструктивным особенностям делятся на две большие группы:

1. Котлы с одной топкой, оснащенной нижним дутьем.
2. Пиролизные котлы, у которых камера сгорания имеет две части и работает с двумя вариантами дутья — нижним и верхним.

Как работают обычные котлы с одной топкой

Обычные котлы на дровах устроены довольно просто. У них есть топочная камера, теплообменник и водяной контур. От кирпичной печи описываемое устройство отличается только наличием змеевика, при помощи которого нагревается жидкость.

Работа оборудования осуществляется следующим образом:

1. Как правило, котел длительного горения, работающий на дровах, присоединяется к системе существующего отопления.
2. В специальную камеру закладываются дрова, которые, прогорая, выделяют тепло.
3. Теплообменник аккумулирует его, а потом нагревает теплоноситель, проходящий через змеевик.
4. Физические процессы заставляют горячую жидкость циркулировать, поэтому горячий теплоноситель поступает в батареи, а в котел возвращается холодная вода.

Обратите внимание! Сегодня котлы длительного горения, имеющие водяной контур и работающие на дровах, можно доукомплектовывать вторым контуром или подключать к ним дополнительно бойлер. В этом случае эффективность работы системы увеличивается в разы, и появляется возможность использовать горячую воду для технических нужд.

Чем еще можно дополнить уже имеющуюся комплектацию?

Циркуляцию воды в системе обеспечивают физические законы. Нагреваясь, любое вещество расширяется и передвигается вверх, а после того как оно остывает, происходит обратный процесс. Именно поэтому возможна естественная циркуляция. Готовые модели дровяных котлов рассчитаны на нагрев определенного объема воды, и при выборе оборудования необходимо учитывать этот критерий.

Иногда специалисты для увеличения КПД установки советуют монтировать циркуляционные насосы. Практика показала, что их применение увеличивает производительность котла примерно в 2 раза. Но их установка делает дровяные котлы длительного горения энергозависимыми. Чтобы во время отключения электричества подобное оборудование работало, целесообразно вместе с циркуляционным насосом сразу устанавливать байпас. Это переключатель, который позволит при отсутствии электричества перевести принудительную циркуляцию теплоносителя на естественную.

Если необходимо обеспечить и отопление дома, и подачу горячей воды в кухню и ванную комнату, специалисты рекомендуют приобретать традиционные дровяные котлы длительного горения, в корпус которых уже встроен котел водонагревательного оборудования. Такая модель будет стоить намного дороже обычной комплектации, зато она позволит разом решить все проблемы, связанные с созданием комфортного микроклимата.

Еще один важный момент! Выбирая отопительное оборудование, обращайте внимание на такое, которое позволит нагревать воду для бытовых нужд без подачи теплоносителя в батареи. Эта особенность даст возможность использовать установку летом. Обычно подобные варианты в своей комплектации имеют электрические тэны. Гибридные модели многофункциональны. Когда работает тэн, установка длительного горения простаивает.

Пиролизные котлы

Если обогрев дома осуществляется с помощью дров, приходится решать острую проблему выбора — приобретать традиционный или пиролизный котел с водяным контуром. От обычных установок второй вариант отличается тем, что в нем твердое топливо и продукты горения сгорают раздельно. Любой пиролизный котел имеет топку, состоящую из двух отделов. В первый загружаются дрова. Зимой они, как правило, сырые, поэтому при горении образуется водяной пар. Чтобы он не мешал горению, используется вторая камера. В нее перемещаются горячие газы, и там они ликвидируют лишнюю влагу под действием струи вторичного воздуха. Это так называемый метод двойного дутья.

Две камеры разделяет лишь колосник, на котором лежат дрова. Первичный поддув проходит сквозь них снизу вверх. Поэтому главное отличие, которое имеет пиролизный котел от традиционной установки — это наличие двух разновидностей дутья. Работу такой конструкции обеспечивает принудительная тяга, формируемая при помощи дымососа.

Работает такая установка довольно просто:

• Дрова выкладываются на колосник.
• После их розжига дверцу необходимо закрыть, после чего запускается работа дымососа.
• Внутри топки формируется высокая температура, приводящая к образованию древесного и угарного газа, а также таких летучих элементов, как водород и азот.
• Все эти вещества поступают во вторую топку.
• Там к ним примешивается вторичный воздух, в котором все газы сгорают. Тепло, образующееся при этом, снова спускается в первую топку.

Таким образом постоянно поддерживается высокая температура, обеспечивающая процесс пиролиза. Он создает тепло, которое можно использовать для нагрева любого теплоносителя.

Преимущества и недостатки пиролизных котлов

Определяясь в выборе между двумя вариантами, важно учитывать преимущества и недостатки каждой разновидности котла.

Перечислим основные из них:

1. Двойная подача воздуха, которой отличается пиролизный котел, позволяет увеличить срок прогорания одной закладки дров до 12 часов. Закладка дров в традиционных котлах длительного горения сгорает в течение 3–4 часов. Поэтому и дров уходит больше, и загружать печку приходится чаще.
2. Процесс пиролиза обеспечивает полное сгорание топлива. В результате образуется меньше золы. Поэтому проще ухаживать за печкой, так как приходится реже выгребать золу и чистить газоходы.
3. В пиролизных котлах двухступенчатое сжигание снижает избыток воздуха в топках, что повышает КПД печи и ее экономичность.
4. Наличие двух топок позволяет контролировать и при необходимости регулировать процесс горения. Благодаря этому обстоятельству подобные установки можно автоматизировать, как работу газового отопительного оборудования. Сделать это, используя традиционный котел, работающий на дровах, невозможно.
5. В пиролизные котлы можно закладывать крупные поленья. Отсюда отпадает необходимость тратить много времени и сил на то, чтобы наколоть дрова.

Так что можно смело утверждать, что пиролизные котлы длительного горения, оснащенные водяным контуром и работающие на дровах, экономнее аналогичных традиционных установок.

Существующие недостатки

Справедливости ради необходимо упомянуть и о недостатках описываемого оборудования:

• Пиролизные котлы с водяным контуром стоят в 2 раза дороже традиционных аналогов.
• Работать без дымососа они не могут, поэтому подобный вариант энергозависим. В моменты отключения света отопительное оборудование работать не будет. И это необходимо учитывать там, где подобные проблемы встречаются очень часто.
• Покупая пиролизные котлы, внимательно изучайте отзывы о производителе. Замечено, что отдельные установки демонстрируют несоответствие заявленной мощности. Во время эксплуатации при закладке в 40% случаев процесс пиролиза малоэффективен.
• При использовании описываемых установок в половину мощности образуется деготь, который забивает газоходы.
• Для полноценного функционирования пиролизного котла с водяным контуром, работающего на дровах, необходим подмес горячей воды к той, что идет обратно в котел. Если температура обратки будет меньше 60 градусов, в газовом тракте образуется конденсат, который станет причиной развития низкотемпературной коррозии.

Заключение

Для работы традиционных и пиролизных котлов используются дрова — самый дешевый на сегодня вид топлива. Подобное оборудование остается актуальным там, где подача голубого топлива не налажена. По сравнению с другими видами отопительного оборудования котлы длительного горения могут быть снабжены водяным контуром, который позволит обеспечить эффективное отопление любого помещения.

Нагрев теплоносителя происходит очень быстро, а обслуживать котлы не так уж сложно. Для их установки не требуется собирать различные разрешительные документы и справки. Единственное условие монтажа — наличие вентиляции и исправного дымохода.

Пиролизные котлы эффективнее традиционных установок, но не стоит преувеличивать их достоинства. Недостатков у них тоже немало. Поэтому при окончательном выборе нужно все взвесить и решить, что принципиально важно для работы отопительной системы в конкретном случае.

Дровяной котел с водяным контуром для отопления частного дома

Дровяные котлы для отопления частного дома

Подъем тарифов на электроэнергию и газ заставляют собственников жилья в пригороде и сельской местности задуматься о том, насколько может быть практично отопление загородного дома дровами. Теплотехники, разрабатывающие дровяные котлы для отопления частного дома, используют для создания эффективного оборудования опыт и знания, накопленные не только в строительстве печей, но и в других областях науки (органической химии и физике твердых материалов).

В прошлые века вопрос: чем отопить загородный дом? имел единственный ответ -дрова. Большие русские печи, компактные печи – голландки, камины (очаги, напоминающие о первобытном прошлом) – таким было отопление деревянных домов в местностях богатыми лесами.

Конструкция классического котла на твердом топливе

Первоначально популярный чугунный корпус постепенно уступил место корпусу, сваренному из высококачественной стали. Достоинством чугуна была высокая тепловая инерция, позволявшая медленно отдавать тепло в окружающее пространство. Литые чугунные печи были очень популярны в трех прошедших веках. Но у чугуна есть недостаток: при случайном быстром остужении (холодная вода, попавшая на корпус) он трескается. Сварить чугунный монолит очень непросто, требуется специальное оборудование (при этом качество сварки не гарантировано).

Дровяные котлы длительного горения с водяным контуром

Отсутствие технологий сварки стальных конструкций препятствовало прогрессу развития теплотехники. Появление электрической сварки изменило ситуацию.Современные стальные агрегаты изготовлены из сортов стали с высокими теплопроводными характеристиками. Сварка позволяет создавать сложные конфигурации стальных плоскостей и труб внутри котла.

Конструкция дровяного котла состоит из следующих элементов:

• Топочная камера;
• Колосник;
• Зольная камера;
• Водяной контур (теплообменник).

Топочная камера (или просто “топка”) занимает центральную часть котла. Объемный короб, сваренный из толстых стальных пластин (толщина металла не менее 4 мм), герметично закрывается дверцей из такого же материала.

В дно топочной камеры встроен колосник. Это решетка из металлических прутьев или толстая стальная пластина с прорезанными параллельными щелями. Ее назначение – пропускать падающие вниз отходы прогоревшего топлива. Приток воздуха через нижнее поддувало (отверстие с заслонкой), проходящий через щели колосника, поддерживает активное горение нижнего слоя древесины.

Отопление деревянных домов

Нижняя часть корпуса, куда попадают отходы горения, называется зольной камерой (или “зольником”). Широкая (но невысокая) дверца зольной камеры герметично закрывается, чтобы исключить нерегулируемый приток воздуха. Поддон для золы легко извлекается при очистке от “отходов производства тепла”. Над дверцей зольника находится поддувало, через которое регулируется подача воздуха в топку.

Особое внимание производители отдают качеству теплоизоляции топки. Чтобы снизить теплоотдачу за пределы корпуса, не направленную на полезное действие, в стенки вставляются пластины из теплоизолирующих материалов. Асбест, керамика, шамотная глина и минеральная плита качественно уменьшают теплопотери, что позволяет снизить количество топлива. На внутреннюю дверцу топки также крепится асбестовая пластина.

Замки на дверцах топочной и зольной камер конструируются с учетом возможного износа. Замки с эффектом притягивания не позволяют дверцам самопроизвольно открываться.

Совмещение котла с водяной системой отопления

Комплексное дровяное отопление позволяет использовать один дровяной котел с водяным контуром для отопления частного дома с несколькими помещениями, отделенными друг от друга перекрытиями и внутренними стенами. Современные котлы сконструированы именно для нагрева воды. Идея сделать котел главной частью водяной (или паровой) системы отопления привела к созданию систем теплообмена. Система передачи тепла воде от горящего топлива называется “теплообменник” или водяной контур. Соединенная с водяным контуром система труб и радиаторов равномерно распределяет тепло горячей воды по всем помещениям.

Схема отопления с дровяным котлом

Самый простой вид теплообменника – водяной резервуар, под которым находится источник тепла. Нагревание воды происходит только с нижней стороны, что не очень эффективно.
Более сложный вид водяного контура называется “водяная рубашка”. Топка котла имеет двойные стенки и верх, внутри которых циркулирует вода – теплоноситель. Топка “одета в водяную рубашку”. Эффективность теплопередачи конструкции на 20-25% выше предыдущей. Толщина промежутка между стенками в 3-5 см позволяет воде быстро прогреваться, а постоянная циркуляция не позволяет застаиваться в нижней части резервуара.

Водяной контур, сваренный из толстых стальных труб, проходящих по стенам и верху камеры, изогнутых волнами (“змеевиков”), не менее эффективен, чем “водяная рубашка”. Толщина труб 5-6 см достаточна для медленного продвижения воды (в толстой трубе скорость воды снижается пропорционально отношению диаметров труб теплообменника с трубами подачи).
Кроме хорошей теплопередачи у такого контура есть еще одно немаловажное достоинство: улучшенная ремонтопригодность. При выходе из строя заменить трубу гораздо проще, чем заварить отверстие в прохудившейся стенке или треснувший шов. И залить топку из такого теплообменника труднее.

Системы контроля и управления

Отопительные котлы на твердом топливе для частного дома оборудуются системами регулировки температуры воды в водяном контуре. Достаточно простой термостат связан с рычагом, к которому прицеплена металлическая цепочка. Второй конец этой цепочки прицеплен к заслонке поддувала. При достижении оптимальной температуры термостат поворачивает рычаг и прикрывает заслонку. Приток воздуха уменьшается, и процесс горения подавляется до тех пор, пока вода не остынет до температуры обратного срабатывания системы управления. Механическое управление подачей воздуха примитивно, но надежно.

Пульт управления

Более сложные системы контроля включают в себя электрифицированную принудительную подачу воздуха и более точные датчики температуры. Маломощный электрический вентилятор (до 35 Вт), встроенный в систему воздуховодов может подать усиленный поток воздуха не только снизу.

Подача воздуха сверху создает в пламени искусственный эффект “активного тления”, что позволяет сжигать топливо гораздо тщательнее. Такие котлы требуют подключения к системам электропитания и при отсутствии электричества становятся беспомощнее своих механических “собратьев”. Но экономия топлива в пределах 10-15% позволяет говорить, что такие системы оправдывают установку принудительной вентиляции.

Котел является не только самостоятельным агрегатом, но и частью системы отопления частного дома. Поэтому мощность оборудования должна соответствовать объему и схеме циркуляции теплоносителя в системе. Если система построена с учетом принудительной циркуляции воды и скорость нагревания помещений контролируется совместно с процессом горения топлива в котле, эффективность системы возрастает. Бак – термос поможет сохранить высокую температуру воды при угасании котла.

Основание под оборудование должно быть выполнено из бетона, под зольной камерой на пол уложен лист металла площадью не менее 1 кв.м. Расстояние до стен помещения должно быть не менее 30 см, особенно если они деревянные. Лучше всего сделать изолированное помещение в подвале или первом этаже дома (мини – котельную) с запасом дров.

Плюсы и минусы котлов

Сравнительно небольшая цена (по сравнению с котлами других типов), высокая надежность и большой срок эксплуатации делают дровяные котлы с водяным контуром популярными в регионах, где стоимость дров невысока. Но коэффициент полезного действия дровяных котлов считается самым низким из всех типов котлов (70-80%) при самом большом расходе топлива.

Периодичность загрузки дров варьируется от 3 до 8 часов. Чем выше качество котла, эффективнее теплообмен в водяном контуре, точнее контроль температуры воды, тем ниже будет себестоимость каждого полученного киловатта тепла.

Дровяные котлы, выпускаемые компаниями “SAS”, “Sime”, “Aton”, “Wichlaczh”, “Galmet”, пользуются заслуженной популярностью. Компании также выпускают отопительные дровяные котлы длительного горения с водяным контуром, которые можно назвать следующим этапом развития отопительного оборудования.

Отопительные твердотопливные котлы, купите по цене от 39400 руб

Всего страниц: 4

Код: t10

Твердотопливный котёл Т-10 отопительной мощностью 10 кВт предназначен для отопления небольших помещений, площадью до 100 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения …

Код: CN217

Гарантия скидки при звонке! Котел Буржуй-К Стандарт-10 – отличное приобретение для небольшого помещения (дома, офиса, цеха) площадью до 100 м?. Достаточно высокий КПД (85%) обеспечивает быстрый прогрев и правильное функционирование всей во…

Код: ta10

Котел Теплов ТА-10 Универсал — это стальной водогрейный котел, отопительной мощностью 8-12 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 70-100 кв.м., а также для приготов…

Код: CN199

Комплектация пиролизного котла Гейзер ПК-10 Терморегулятор: 1 шт. ; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.; Термоманометр: 1 шт.; …

Код: t10m

Котёл на твердом топливе Т-10М Модерн пиролизного типа предназначен для отопления небольших помещений, площадью 70-100 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения г…

Код: CN200

Комплектация дровяного пиролизного котла длительного горения Гейзер 15 кВт Терморегулятор: 1 шт.; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 …

Код: t20

Твердотопливный котёл Т-20 отопительной мощностью 20 кВт предназначен для отопления небольших помещений, площадью 120-220 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения…

Код: ta15

Котел Теплов ТА-15 Универсал — это стальной водогрейный котел, отопительной мощностью 12-17 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 120-150 кв.м., а также для приг…

Код: CN201

Комплектация пиролизного котла длительного горения Гейзер 20 кВт Терморегулятор: 1 шт.; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.; Те…

Код: CN218

Гарантия скидки при звонке! Котел Буржуй-К Стандарт-20 – это отличное приобретение для всех владельцев домов и помещений, не подключенных к централизованной системе отопления. Данное устройство может похвастаться практичностью, эффективнос…

Код: t15m

Котёл на твердом топливе Т-15М Модерн пиролизного типа предназначен для отопления небольших помещений, площадью 100-150 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения …

Код: ta20

Котел Теплов ТА-20 Универсал — это стальной водогрейный котел, отопительной мощностью 18-22 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 170-200 кв.м., а также для пригот…

Код: tu10

Котел Теплов ТУ-10 Универсал — это стальной водогрейный котел отопительной мощностью 8-12 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 70-100 кв.м., а также для приготовл…

Код: t20m

Котёл на твердом топливе Т-20М Модерн пиролизного типа предназначен для отопления небольших помещений, площадью 160-200 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения …

Код: t30

Твердотопливный котёл Т-30 отопительной мощностью 30 кВт предназначен для отопления небольших помещений, площадью 250-350 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения…

Код: CN202

Комплектация газогенераторного отопительного котла Гейзер 30 кВт Терморегулятор: 1 шт. ; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.; Как …

Код: CN219

Пиролизный котел Буржуй-К Модерн-12 имеет мощность 12 кВт, благодаря которой может полноценно обогреть помещение площадью до 120 м?. Главное преимущество – высокий КПД (до 92%) при компактных размерах и сравнительно малом весе. Устройство …

Код: CN221

Котел Буржуй-К Стандарт-30 – это замечательное решение для обогрева огромного особняка или производственного цеха площадью не более 300 м?. Мощность данного устройства составляет 30 кВт при постоянном КПД, равном 85%. Благодаря своим отлич…

Код: tu15

Котел Теплов ТУ-15 Универсал — это стальной водогрейный котел отопительной мощностью 12-17 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 120-150 кв.м., а также для пригото…

Код: ta30

Котел Теплов ТА-30 Универсал — это стальной водогрейный котел, отопительной мощностью 27-32 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 150-300 кв.м., а также для пригот…

Код: t30m

Котёл на твердом топливе Т-30М Модерн пиролизного типа предназначен для отопления помещений, площадью 240-300 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения газа в про…

Код: CN253

Как достигается длительное горение Котлы верхнего горения Концерна Медведь работают по принципу свечки сверху-вниз. Длительности работы на одной закладке до 120 часов способствует и большая объем камеры загрузки топлива. Эффективный дожиг …

Код: CN259

Котлы КВр мощностью 15 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность рабо…

Код: CN220

Котел Буржуй-К МОДЕРН-24 – это современное устройство, которое позволяет прогреть помещение площадью до 200-250 м?. Такой котел отлично подходит для установки в частных домах, особняках, небольших офисах, цехах. Для функционирования печи н…

Код: tu20

Котел Теплов ТУ-20 Универсал — это стальной водогрейный котел отопительной мощностью 18-22 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 170-200 кв.м., а также для пригото…

Код: CN254

Котлы COMFORT мощностью 15 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность …

Код: CN260

Котлы КВр мощностью 20 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность рабо…

Код: CN256

Котлы COMFORT мощностью 20 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность …

Код: CN238

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-13 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; …

Код: tu30

Котел Теплов ТУ-30 Универсал — это стальной водогрейный котел отопительной мощностью 27-32 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 250-300 кв.м., а также для пригото…

Код: CN261

Котлы КВр мощностью 40 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность рабо…

Код: CN240

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-22 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; …

Код: CN222

Котел Буржуй-К Модерн-32 – образец практичности, функциональности и универсальности. Он имеет достаточно большую мощность 32 кВт, благодаря которой способен обеспечить теплом здание или дом площадью 330 м?. Устройство работает на принципе …

Код: CN2574

Как достигается длительное горение Котлы верхнего горения Концерна Медведь работают по принципу свечки сверху-вниз. Длительности работы на одной закладке до 120 часов способствует и большая объем камеры загрузки топлива. Эффективный дожиг …

Код: ta40

Котел Теплов ТА-40 Универсал — это стальной водогрейный котел, отопительной мощностью 46-52 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 150-400 кв.м., а также для пригот…

Код: t50

Твердотопливный котёл Т-50 отопительной мощностью 50 кВт предназначен для отопления помещений, площадью 200-500 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения газа в пр…

Код: CN203

Комплектация газогенераторного котла длительного горения Гейзер 50 кВт Терморегулятор: 1 шт. ; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.;…

Код: CN241

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-32 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; …

Код: CN242

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-40 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; …

Код: per-ksw-m-12

Устройство котла Pereko KSW Master 12 кВт Очистные дверки Засыпные дверки Дверки решетки и зольника Наддувный вентилятор Зольник Подвижная решетка Водонаполненные колосники Штуцер для возвр. ..

Код: ta50

Котел Теплов ТА-50 Универсал — это стальной водогрейный котел, отопительной мощностью 36-42 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 200-500 кв.м., а также для пригот…

Код: t50m

Котёл на твердом топливе Т-50М Модерн пиролизного типа предназначен для отопления помещений, площадью 200-550 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения газа в про…

Код: per-ksw-m-16

Устройство котла Pereko KSW Master 16 кВт Очистные дверки Засыпные дверки Дверки решетки и зольника Наддувный вентилятор Зольник Подвижная решетка Водонаполненные колосники Штуцер для возвр. ..

Код: kol-15

Код: CN243

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-50 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; …

Код: per-ksw-pr-15

Устройство котла Pereko KSW Prima 15 кВт Очистные дверки Засыпные дверки Дверки решетки и зольника Наддувный вентилятор Зольник Подвижная решетка Водонаполненные колосники Штуцер для возвра…

Код: def-kp3a-15

Устройство котла Defro KDR Plus 3A 15 кВт стальной корпус с термоизоляцией; дверца переднего очистного люка; дверца засыпного люка; дроссельная заслонка вторичного воздуха; дверца топки/зольника; откид. ..

Код: per-ksw-m-20

Устройство котла Pereko KSW Master 20 кВт Очистные дверки Засыпные дверки Дверки решетки и зольника Наддувный вентилятор Зольник Подвижная решетка Водонаполненные колосники Штуцер для возвр…

Всего страниц: 4

Чем отличается котел длительного горения от других видов? Отличием от традиционных котлов является продолжительное время горения на одной закладке. В обычном котле одна закладка угля горит в среднем 6-8 часов. Если взять аппарат долгого горения, то он способен работать на оной закладке от 16 до 24 часов, и даже более.

В чем состоит конструктивное отличие? В котлах длительного горения установлена автоматика и вентилятор. Перед растопкой мы выставляем нужную температуру теплоносителя, которая поддерживается за счет вентилятора. Автоматика регулирует количество воздуха, подаваемого вентилятором.

Когда мы имеем дело с углем, часто не лучшего качества, то вентилятор помогает углю более полноценно выгорать. По опыту эксплуатации, в традиционных котлах часто происходит коксование угля, часть сгорает, часть нет. В автоматическом же котле уголь удается использовать в разы полезней. Что бы получить столь продолжительное горение, увеличен и объем топки, что бы больше убиралось угля и дров. В конструкцию добавляются дополнительные теплообменники. Например, охлаждаемые колосники. Когда топливо горит на таких колосниках, снимается весь жар (а он максимальный в этой точке) и передается теплоносителю в систему отопления. В камере сгорания больше зубьев, больше площадь теплообменников (контактная площадь поверхности топочной камеры). Чем выше перечисленные показатели, тем выше достигается КПД при сжигании топлива, что значительно влияет на время горения, при контроле.

Как выбрать твердотопливный котел

Из чего сегодня приходится выбирать твердотопливный котел? Продаются обычные традиционные котлы, работающие на угле и на дровах, пиролизные, или газогенераторные котлы. В совсем недалеком прошлом, появились котлы длительного горения и котлы на пеллетах. Есть печи с водяным контуром, и без него.

Начнем с традиционных котлов, разобьем их на две группы:

• из чугуна
• из стали

В чем их отличие друг от друга? По потребительским свойствам не прослеживается глобальных отличий. Металл, из которого произведен котел, не дает глобальной разницы в работе агрегата. Но, за счет некоторых конструктивных особенностей, на чугунных агрегатах чаще располагают топку с фронтальной загрузкой. У стальных же превалирует верхняя загрузочная камера.

Какие минусы это влечет за собой? Какой бы сильной ни была тяга в дымоходе, верхняя загрузочная камера всегда обеспечит проникновение в помещение продуктов сгорания при загрузке топлива. Поэтому, если котельная располагается в доме, то лучше брать чугунный котел, что бы не загрязнять атмосферу жилища. Если же котельная располагается вдалеке от дома, то такой котел ничуть не помешает.

Чем плох чугунный аппарат? Чугун – хрупок и боится перепадов температуры. И если не защитить его от залпового сброса, который может произойти, если на непродолжительное время (20-30 минут) отключили электричество, то вода в отопительной системе остынет, а в качественно теплоизолированном котле будет содержаться не мало горячей воды. И когда напряжение в сети снова появится, заработает насос и вброс холодной воды обеспечит температурный шок, в результате которого может лопнуть водяная рубашка или появится трещины.

Поэтому, твердотопливный котел из чугуна более приемлем, чем стальной. Просто потребуется больше хлопот по защите от холодной «обратки». Хотя обе разновидности отопительных агрегатов требуют температуру теплоносителя не ниже 60-65 °С. Иначе, при меньшей температуре, в камере сгорания появится конденсат, а при его реакции с продуктами горения, сажей и золой появится кислота. Если будут созданы условия для постоянного образования такой агрессивной среды, то это достаточно быстро съест котел.

Как выбирать твердотопливный котел по мощности?

Рассмотрим на примере частного дома, который требует для отопления котел на дровах мощностью 20 кВт. Если взяли водогрейный котел, у которого написано в паспорте 20 кВт, то его придется постоянно топить, как паровоз, что бы внутри топки бушевало пламя для выработки 20 кВт тепла. В реальной жизни топка происходит иначе: растопили котел, дрова некоторое время разгораются, потом горят на максимуме, и далее начинают угасать.

Если котел отопления подобран под теплопотери дома, то требуется находиться поблизости и подбрасывать дрова мелкими порциями, это неудобно. Поэтому для дома площадью 200 квадратных метров грамотнее купить котел мощностью 40 кВт, и использовать его в режиме неинтенсивного горения.

В современных котлах длительного горения встроены автоматические контроллеры, позволяющие выдерживать нужную температуру путем подачи первичного воздуха за счет регулировки заслонки или наддувного вентилятора.

Если в камере сгорания обеспечивается недостаток воздуха, то твердое топливо горит медленнее и одной закладки хватит на продолжительное время.

Как выбирать котел на твердом топливе по стоимости? Правильный подход — остановиться на модели средней ценовой категории. Потому как представители дорогих производителей нагружены электроникой, которая не всегда нужна. А котлы без электроники устроены так, что дрова будут выпускаться на ветер. Чем хороши котлы с автоматической электроникой? Тем, что там есть регулировки по вторичному воздуху. Если обеспечивается горение с недостатком кислорода, образуется CO – угарный газ. При подаче вторичного воздуха этот газ дожигается и котел работает экономично.

Средний ценовой коридор будет лучшим выбором, не переплачивая лишних денег за бренд, не переплачиваем за электронику, которая в случае твердотопливного котла не всегда оправдана, а в случае с традиционным котлом не оправдана вовсе.

Котел на дровах с водяным контуром.

Учитывая постоянный рост цен на углеводородные энергоносители, водогрейное оборудование, работающее на альтернативных видах топлива, активно осваивает позиции на современном, в том числе украинском, рынке отопительной техники. Особое внимание уделяется использованию водогрейных котлов — надежных, простых в эксплуатации и недорогих источников получения тепловой энергии.

Котел на дровах универсален и может применяться для отопления частных, коммунальных, административных и производственных помещений, а также для получения горячей воды.

Довольно часто самодельный водогрейный котел используется для производства тепловой энергии. Несмотря на хорошие характеристики, современные технологии дровяного отопления значительно продвинулись по сравнению с классическими самодельными аналогами.

Принцип действия и основные характеристики

Дровяные котлы с водяным контуром — водонагревательное оборудование с большим диапазоном мощности, предназначенное для отопления жилья и горячего водоснабжения. Учитывая постоянный контакт с открытым огнем и образование водяного конденсата, он изготавливается из чугуна или специальных марок стали, менее подверженных коррозии.

Как и большинство водонагревателей, дровяные котлы с водяным контуром работают по принципу закрытого сосуда. Древесина, горящая в камере сгорания, вырабатывает энергию для нагрева жидкости в теплообменнике, которая под давлением перемещается в водяном контуре, обогревая помещение.

Технические характеристики водонагревателей определяются следующими параметрами.

• Мощность — зависит от объема топки, материала изготовления и объема теплообменника.Выбор мощности водогрейного котла на дровах определяется размером отапливаемой площади и уровнем теплоизоляции здания — в среднем 1 кВт на 10 кв.м.
• Эффективность водонагревательного оборудования зависит от скорости циркуляции теплоносителя, параметров теплопередачи топлива и способа его сжигания. Пиролизные модели и дровяные устройства длительного горения позволяют достичь КПД до 85-92%.
• Основной теплоноситель в контуре — вода, в качестве альтернативы можно использовать незамерзающие жидкости.
• По выполняемым функциям может быть как одноконтурным, так и иметь второй водонагревательный контур.

Варианты изготовления водяного контура в твердотопливных системах

Существуют различные варианты устройств системы водяного отопления на основе использования водогрейного котла на твердом топливе.

• С естественной циркуляцией воды в открытом водном контуре. В этой, чаще всего самодельной системе, давление жидкости регулируется расширительным бачком, расположенным в самой высокой точке нагрева.Просто, надежно, безопасно, но засасывание воздуха в трубы ускоряет процесс коррозии металла.
• Водонагреватель может быть интегрирован в систему отопления с замкнутым водяным контуром. В этом случае для контроля давления воды используется манометр, при этом требуется установка предохранительного клапана.
• Для повышения эффективности водонагревателя в системе установлен циркуляционный насос, который, нагнетая давление воды и ускоряя ее циркуляцию в отопительном контуре, обеспечивает ощутимую экономию энергии.

Виды котельного оборудования, работающего на древесном топливе

В зависимости от вида топлива, способа его сжигания и наличия средств автоматизации и измерительных приборов водогрейные котлы на древесине можно объединить в несколько категорий.

• Котлы водяного отопления на дровах бывают классические, заводского изготовления или самодельные, с естественной или наддувной тягой. Если используется нагнетатель, то забор воздуха и, как следствие, нагрев жидкости в контуре отопления регулируются.
• Водогрейный котел на пиролизных дровах. За счет двухкамерной печи происходит первичное обугливание и сжигание древесины с последующим сжиганием отделенного газа. Производство газогенераторного оборудования создало конкуренцию менее экономичным моделям, стало вытеснять самодельные конструкции.
• Водогрейный котел на дровах длительного горения. Высокая эффективность и равномерный нагрев воды в системе отопления обеспечивается конструктивными особенностями теплообменника и применением технологии верхнего горения. Время горения одной закладки топлива составляет 24-48 часов, что достигается за счет автоматизации контроля подачи воздуха и интенсивности пламени.
• Котел на дровах для нагрева воды с автоматической подачей топлива. Он работает по принципу длительного горения, с той лишь разницей, что дополнительно оборудован бункером, из которого щепа или древесные гранулы автоматически подаются в камеру сгорания.

Преимущества отопительных котлов на древесном топливе

Украинские и зарубежные производители, совершенствуя технологию и применяя современные материалы, изготавливают водогрейный котел на древесине на конкурентоспособном оборудовании для производства тепловой энергии.

Надежность и экономичность!

Простота конструкции дровяных котлов с водяным контуром гарантирует их надежность, а технологии полного сжигания древесного топлива обеспечивают экономичность и длительный срок службы.

Энергетическая независимость!

Наряду с автоматизированными водонагревательными устройствами успешно применяются более дешевые, в том числе самодельные конструкции, рассчитанные на естественную циркуляцию теплоносителя и произвольную тягу. Это делает их независимыми от источника электричества.

Безопасность!

Использование элементарных устройств регулирования температуры и давления в системе отопления делает водогрейные котлы на дровах полностью безопасными.

Простая установка и обслуживание!

Установка бытового отопительного прибора на древесном топливе не требует оформления разрешительных документов в государственных надзорных органах.

Доступная цена!

Один из самых дешевых устройств для автономных систем отопления.Даже высокотехнологичные дровяные модели длительного горения выигрывают от дорогостоящего газового оборудования.

Горячее водоснабжение!

Водогрейный котел дровяной может обеспечивать нагрев воды за счет встроенного или дополнительного контура, установленного на одной из тепловых ветвей. Возможна установка самодельного бака для горячей воды с использованием змеевика в качестве нагревательного элемента.

Продукция водогрейных котлов на дереве пользуется постоянным спросом у потребителей и уверенно занимает свою нишу в сегменте бытового и промышленного отопительного оборудования.

Из современных горючих материалов в быту самым дешевым топливом является твердое топливо. В эту категорию входят уголь, древесина, торф, брикеты или пеллеты. Традиционные печи обеспечивают дешевый и простой обогрев домов. Однако необходима постоянная загрузка топлива. Такой способ работы затрудняет отопление всего дома. Отличное решение проблемы — котел длительного горения с водяным контуром.

Для монтажа и эксплуатации не требуется разрешения контролирующих структур.Поэтому нагревательный блок несложно изготовить и смонтировать вручную. Для этого потребуются минимальные финансовые затраты, чертежи котла и подробная инструкция по изготовлению.

Принцип действия

Агрегаты представляют собой твердотопливные печи улучшенной формы. Мощные котлы позволяют эффективно обогревать не только жилые дома, но и производственные, подсобные и коммерческие помещения. Технология котла с водяным контуром основана на медленном сжигании твердого топлива с высокой степенью теплоотдачи. Котел представляет собой объемную топку с ограниченной площадью возгорания. Дрова или пеллеты засыпают каждые 12-18 часов. Регулируя поток воздуха сверху, интенсивное горение превращается в медленное разложение.

Выхлопные газы отводятся через дымоход. Он проходит через теплообменник и нагревает воду для системы отопления. Таким образом, топливо загружается с редкой периодичностью, а система работает практически непрерывно.

Виды котлов

Отопительные установки на дровах — отличная альтернатива газовым приборам.Они обладают рядом преимуществ:

1. Высокий КПД — за счет медленного сгорания топлива КПД достигает 90%.

2. Многолетняя деятельность — объемная печь с мощным нагнетательным вентилятором способна обеспечить непрерывную работу до 7 суток.

3. Экологичность — при сжигании ископаемого топлива в атмосферу выбрасывается незначительное количество углекислого газа.

4. Экономичность — встроенная электроника помогает настроить оптимальный режим загрузки котла.

Нагреватели медленного горения представлены на текущем рынке в трех разновидностях.

Работают на угле, древесине или древесных брикетах. Благодаря небольшой топке сокращается время горения одной вкладки. Для обеспечения непрерывной работы в течение дня топливо засыпает 4-6 раз. Преимущество классических котлов — невысокая цена.

Конструкция с объемным бункером и широким загрузочным отверстием. Используются сухие сыпучие материалы. Автоматическое управление оптимизирует процесс сгорания.В зависимости от нагрузки мощный котел работает от 6 до 24 часов. КПД не более 75%.

Они работают по принципу сжигания древесных газов, выделяемых при медленном распаде. Конструкция обеспечивает высокую эффективность теплоотдачи и быстрый нагрев теплоносителя. На одной загрузке топка работает до полного сгорания топлива, ДПК — 85%.

Схема дровяной печи с водяным контуром

Котлы по чертежам Василия Пустовойченко — простые и доступные по цене установки, которые можно изготовить своими руками. В качестве основы используют цельносварную трубу, применяется стальная бочка или газовый баллон. Толщина металлических стенок должна быть не менее 3-4 мм. Это снижает выгорание металла и обеспечивает длительную безотказную работу оборудования. Высота основания от 800 до 1000 мм. Объем разовой загрузки топлива зависит от значения этого параметра.

Схема котла на дровах разделена на три части:

• загрузочный бункер — емкость для заправки горючего, высота которой изменяется по мере его прогорания;
Печь
• — участок, где происходит медленное тление дров и образование газов;
• зона полного сгорания — закрытый поддон, где сжигаются древесные газы, скапливается зола и удаляется дым.

Камера сгорания ограничивает воздухораспределитель. Это металлический круг толщиной 4-6 мм с отверстием в центре. Через него проходит телескопическая (или цельная) труба, подающая кислород в зону горения. Распределительный диск находится в движении, поэтому его диаметр немного меньше корпуса котла. Воздух попадает в нагнетательный патрубок из атмосферы, проникая через верхнюю заслонку.

Выхлопные газы отводятся через дымоход, закрепленный в верхней части.Внизу на стене есть дверь, через которую убирают золу и золу. В котлах длительного горения твердое топливо сгорает практически полностью, поэтому отходы не часто удаляются. Кроме того, в конструкции предусмотрены точки подключения подачи и возврата воды. Также определите место крепления термометра и регулятора тяги.

Теплоноситель в водяном контуре можно нагревать двумя способами:

1. Сделайте выносной накопительный бак, внутри которого пропустите трубу.Выхлопные газы движутся по дымоходу и одновременно нагревают воду.

2. Продеть трубку теплообменника через камеру сгорания. Подключите к нему катушку, которая находится в накопительном баке.

Эффективность второго метода выше. Однако технология исполнения выглядит намного сложнее.

Инструкция по изготовлению собственными силами

Если денег на покупку готового обогревателя не хватает, можно попробовать сделать его самому. Для начала вам предстоит изучить чертежи, прочитать инструкцию и рассчитать возможные затраты.

Для создания котла понадобятся следующие материалы и приспособления:

• Труба металлическая толстостенная диаметром 300-400 мм.
• Листовая сталь толщиной 4 мм.
• Две металлические трубы: Æ 60 мм для подачи воздуха и Æ100 для отвода продуктов сгорания.
• Арматурные стержни толщиной 20 мм.
• Приточный вентилятор.
• Автоматическая схема.
• Сварочный аппарат, болгарка.

По чертежам необходимо изготовить отдельный корпус, дымоход, воздухораспределитель, дверцу и крышку для верхней части.

Пошаговая инструкция:

1. Отрежьте болгарскую трубу так, чтобы ее длина была около метра. Как выровнять края. С одной стороны заготовки приварите круглое дно, вырезанное из стального листа. Сюда можно сразу прикрепить армирующие ножки.

2. Сделать распределитель воздуха:

• Из стальной пластины вырежьте круг, диаметр которого на 20 мм меньше внутреннего диаметра корпуса.
• По центру просверлите отверстие 20 мм.
• С одной стороны приварите крыльчатку. Лезвия должны быть из листового металла шириной до 50 мм. это нижняя часть трамблера.
• По центру верхней стороны приварите дыхательную трубку Æ60 мм. Его длина должна быть такой же, как и у самого котла.
• Сверху на трубе закрепите заслонку, регулирующую подачу воздуха.

3. Внизу корпуса болгарин вырезал квадратное отверстие, через которое удобно чистить золу.Затем привариваем петли и навешиваем дверь на защелку.

4. В верхней части кожуха у края вырезано круглое отверстие. К нему крепится муфта с резьбой, на которой закрепляется дымоход Æ 100-150. Участок длиной до 500 мм следует размещать строго горизонтально. Далее труба проходит через теплообменник в виде накопительного бака.

5. Из листового металла нужно сделать крышку с отверстием посередине. Через него пройдет распределительная труба.Чтобы крышка плотно прилегала к камере сгорания и не пропускала дым, по диаметру разреза прокладывается уплотнитель из асбестового шнура.

Так как оборудование работает не на газе, а на дереве, его установку также можно провести самостоятельно.

1. Все котлы длительного горения, сделанные своими руками, имеют большую массу. При загрузке дров конструкция сильно утяжеляется. Поэтому для него требуется прочный и ровный фундамент. В руководстве по установке рекомендуется заливка железобетоном с добавлением щебня или бута.Как вариант, можно выложить основание из кирпича.

2. Наружные стенки корпуса в зоне камеры сгорания сильно нагреваются. Даже если вокруг печи стоит водяная рубашка, это не защищает поверхность от перегрева. Как правило, все самодельные котлы длительного горения имеют одинарный кожух. Поэтому минимальное расстояние до ближайшей стены должно составлять 50 см.

3. Если помещение отделано горючими материалами, защитное покрытие должно быть выполнено из оцинкованных листов с асбестовой прокладкой.Также можно сложить кирпичную кладку.

4. Пространство между потолком и дымоходом шириной 25-30 см заполнено минеральной ватой и оцинковано прослойкой асбеста. Все эти действия значительно увеличивают общие затраты на котел длительного горения, но гарантируют пожарную безопасность.

Жители деревень, живущие в отдаленных районах, где голубое топливо недоступно, выбирают не отопительную систему, работающую на электричестве, а дровяные котлы. Так же поступают жители загородных коттеджей и загородных домов, руководствуясь принципом экономии.Для отопления используют самый доступный материал — дрова, уголь, кокс. С учетом всех экономических затрат это будет дешевле, чем использование газового баллона. Чаще всего для отопления используют березовые и сосновые дрова.

Есть 2 вида котлов на дровах

Традиционный

Котлы простой конструкции прямого горения с одной емкостной камерой . Устройства удобны и надежны, но не очень удобны. Необходимо использовать только сухие дрова, быстро выгорают за 6-8 часов, поэтому слишком частые резервы топлива для котла.При неполном выгорании дров забивается дымоход.

Газогенераторная

Котлы с уникальной технологией пиролиза, позволяющей переводить твердое топливо в газообразное состояние и увеличивать время горения топлива. Модели могут быть оснащены дополнительной камерой. Процесс горения непрерывный, топливо перекачивается 1 раз в сутки. Стоимость таких котлов несколько выше классических, но за счет экономного использования дров, большой мощности, повышение КПД оборудования быстро окупается.

Организация работы дровяного устройства осуществляется пиролизом. В процессе сгорания топливо оседает, зона возгорания плавно перемещается сверху вниз, практически не оставляя золы. Дрова сжигаются дозированно и зажигаются с новой силой благодаря усовершенствованному методу управления горением топлива.

Наиболее распространенные материалы для изготовления оборудования — сталь и чугун .

Чугун немного подвержен коррозии, устойчив к высоким температурам горения, но стоит дороже стали.Благодаря конструкции, состоящей из разных секций, в случае поломки есть возможность разобрать оборудование и заменить деталь, требующую ремонта. Обратной стороной является высокая чувствительность к перепадам температур, но при соблюдении всех нюансов котел сможет проработать до 35 лет.

Сталь часто деформируется, подвержена коррозионным изменениям. Если чугунный котел состоит из секций, то стальной котел всегда представляет собой цельносварную конструкцию. КПД намного выше за счет минимальных технологических ограничений.Средний срок службы оборудования до 25 лет.

Рассмотрим комплектующих котла на дровах:

Котлы длительного горения совершенствуются, оснащая их водяным контуром (ГВС), позволяющим распределять тепло, исходящее от топки, по всему дому, равномерно прогревая одновременно несколько помещений. Кроме того, в доме есть горячая вода, что, несомненно, очень удобно и экономично.

Принцип теплообменника с водяным контуром.

После установки и подключения оборудования к локальной системе отопления котел заполняется водой, жидкость перемещается по системе отопления конвекцией, без использования водяного насоса. При сжигании дров происходит нагрев воды , циркулирующей по трубам и поступающей на радиаторы дома. Охлажденная жидкость после рекуперации тепла возвращается в котел по возврату, нагреваясь, и процесс начинается заново. Такие котлы называются двухконтурными: для нагрева воды используется первый, а второй — для горячего водоснабжения.

Большинство современных теплообменников имеют именно такой способ организации отопления. Есть определенные моменты, на которые следует обратить внимание: летом нужна горячая вода, а печь топить вряд ли удастся, поэтому стоит озадачиться дополнительным оборудованием для подогрева жидкости. В настоящее время возможна комплектация котлов длительного горения дополнительным контуром или бойлером, предполагая наличие в котле емкости с водой, нагреваемой конвекционным методом, что многократно повысит КПД системы.

При установке оборудования с водяным контуром соблюдайте необходимые требования безопасности:

• Заземлите корпус котла.
• Установите котел на негорючий материал, лучше всего на металлический лист. Стены, прилегающие к оборудованию, желательно обшить стенами предварительно отделанными термостойкими материалами.
• Фундамент должен быть бетонным или асбестовым.
• Оберните часть дымохода, выходящую на чердак, во избежание возгорания.
• Оборудовать помещение хорошей системой вентиляции.
• Обеспечьте легкий доступ к дверце печи.
• Для непостоянного проживания в доме используйте антифриз, чтобы трубы не промерзали в холодное время года.

Какие преимущества у дровяных котлов? отопление с водяным контуром?

Владельцам дачных или загородных домов необходимо позаботиться о собственном комфорте в собственном доме. Самый распространенный и удобный метод — это источник тепла, подключенный к системе труб, установленных вокруг дома.Отопительные котлы бывают газовые и электрические, работающие на жидком или твердом топливе, и комбинированные, использующие несколько видов сырья. Если нет газопровода, оплачивать огромные счета за электроэнергию проблематично, готовое оборудование обходится слишком дорого, своими руками можно сделать долго горящий котел. Не требует постоянного наблюдения и периодического подбрасывания дров, загрузка сырья происходит значительными партиями 1 или 2 раза в день.

Твердое топливо может тлеть, выделяя большое количество тепла, а конструкция котла, ограничивая тягу воздуха, обеспечивает медленное горение.Продолжительность работ на одной партии зависит от объема загрузочного отсека котла, вида сырья и достигает 20-30 часов. Есть два типа твердотопливных долговечных котлов:

1. Классическая конструкция позволяет подавать тягу на часть материала, тем самым обеспечивая его постепенное медленное горение.

2. Газогенераторные котлы собирают газ (пиролиз), выделяющийся в процессе тления, и снова сжигают его в специальной камере. Отсек первичного горения напоминает обычную топку, в которой пламя охватывает все дрова.После перехода устройства в рабочий режим резко ограничивается тяга, топливо тлеет и выделяет нагнетаемый в камеру сгорания газ.

Сложная конструкция и принцип работы пиролизного котла длительного горения делают достаточно сложным строительство дома своими руками. С классической моделью, где используется твердое топливо, проще, чем с обычной печкой, но процесс идет намного медленнее. Такие котлы могут быть разными по форме, типу сырья, его постепенному сгоранию, начиная сверху или снизу, наличию или отсутствию «водяной рубашки», некоторым другим особенностям.Выбор зависит от назначения оборудования, площади дома или помещения, наличия системы отопления.

Вариант из стальной бочки

Простейшие самодельные котлы длительного горения без водяного контура предназначены для поддержания температуры отдельного помещения. Актуально для коттеджа, гаража, небольшого ангара, хозпостройки или теплицы. Для работы потребуются следующие материалы: стальная бочка

• на 200 литров;
• трубы диаметром 100-150 и 60-80 мм;
• лист металлический;
• чанков канала;
• Полоса стальная шириной 50 мм.

К тому же не обойтись без сварочного аппарата, дрели, шлифовального станка с отрезными дисками по металлу. Крышка ствола аккуратно вырезана, неровные края нужно удалить. Для корпуса также подойдет металлический лист или труба диаметром 300-600 мм со стенкой 3 мм. Сталь загибается, а получившийся цилиндр фиксируется сварочным швом. Один из концов трубы приваривается к низу, вырезается из листового металла, а отрезки швеллерных каналов выступают в качестве ножек. Оптимальная высота котла 80-100 см, что позволяет удобно загружать топливо.В верхней части корпуса прорезается отверстие диаметром 100-150 мм, куда приваривается подходящая труба для сварочного дыма.

Для изготовления воздухораспределителя вырежьте из листового железа круг радиусом меньше внутреннего размера корпуса на 4 см. В центре диска необходимо просверлить отверстие 20 мм, затем приварить не менее шести стальных полос с изогнутыми лучами от середины к краям. С другой стороны детали по центру находится труба диаметром 60 мм. Его длина должна быть больше высоты самого котла, чтобы при полном расходе топлива конструкция не опускалась ниже крышки. На конце трубы прикреплена подвижная заслонка, регулирующая тягу воздуха.

Крышка корпуса также изготовлена ​​из металлического листа. Для герметизации сторона стальной полосы приваривается. В центре создается отверстие для распределительной трубы. Зазор должен быть минимальным, но не мешать свободному перемещению деталей. На данном этапе уже действует дровяной котел длительного горения. Корпус герметичен, щелей, увеличивающих тягу воздуха, нет, но очищать топку от золы надо через верх.Для удобства в днище котла можно вырезать прямоугольное отверстие, из полученного куска металла сделать плотно закрывающуюся дверцу.

Для облегчения возгорания полезно положить бумагу, залить небольшим количеством керосина. Нагрузку котла необходимо проводить с учетом того, что распределитель воздуха будет установлен на топливе. Напорный круг размещается под отверстием дымохода. Система закрывается крышкой, а крышка полностью открыта. Горючей балкой зажечь топливо, выбрасывая его через воздухораспределитель. После нескольких минут горения подача кислорода к заслонке ограничивается. Сигналом о том, что дрова не потушены, является дым.

В аналогичном котле с максимальным заполнением отсека процесс горения длится более 24 часов. Следите за количеством оставшегося топлива на уровне трубы воздухораспределителя, которая опускается по мере сгорания дров. При следующей загрузке обязательно извлекаются раскаленные угли из нижней части бочки. Если уложить их верхним слоем, воспламенится легче.

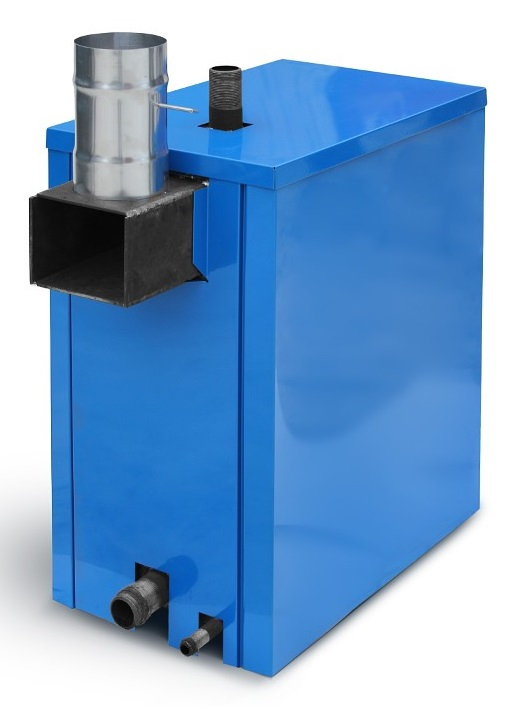

Котел отопительный с водяным контуром.

Если вы хотите отапливать несколько отдельных помещений, актуальной становится система водяного отопления, подключив ее к источнику тепла, сделанному своими руками. Для работы используются те же инструменты и аналогичные материалы. А вот для корпуса котла с водяным контуром две стальные трубы со стенками 3-5 мм, которые вставляются друг в друга и свариваются при помощи металлических полос. Причем внутренний диаметр одного должен быть на 8 см больше внешнего, чтобы толщина «водяной рубашки» превышала 4 см.

Меньший размер прослойки недопустим во избежание кипения жидкости между стенками котла длительного горения, что особенно важно при отсутствии принудительной циркуляции теплоносителя. Наличие водяного контура говорит о том, что устройство решит несколько иную задачу. Это касается не только необходимости установки бойлера для нагрева воды путем подключения к трубам, в конструкцию также вносятся определенные изменения.

Большое количество циркулирующей жидкости требует большого объема камеры с горячим воздухом, чтобы успешно справляться с нагревом.Для этого, не уменьшая отсек для горения, позволит увеличить высоту котла. В качестве дополнительных теплообменников к внутренней стенке чуть ниже крышки желательно приварить несколько металлических регистров, чтобы они не мешали движению воздухораспределителя. Высота котла не позволяет штабелировать топливо и убирать отходы через верх, в нижней части корпуса прорезана дверца для удаления золы, а в середине боковой поверхности есть загрузочное отверстие за дрова. Трубы ввариваются в основание для подключения к системе отопления.

Многие мастера умеют самостоятельно собрать даже более сложные агрегаты для отопления. Важно помнить, что сделать это проще, опираясь на чертежи изготовления долговечных котлов. Такой принцип поможет избежать ошибок и дополнительных затрат на материалы.

Зоны сброса перегрева для твердотопливных водогрейных котлов —

Радиаторы для плинтуса часто переоцениваются на 15% из-за устаревшего рейтинга, который давал радиаторам плинтуса «премиум» по сравнению с обычно более высокими чугунными радиаторами, потому что радиаторы для плинтусов расположены ближе к полу, где воздух прохладнее.При прохождении более холодного воздуха через радиатор большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в I = B = R в литературе по плинтусам. Рейтинги плинтусов следует разделить на 1,15, потому что фактор премиум-класса фактически не доказан в лаборатории.

Во-вторых, когда ребристая труба установлена ​​близко к потолку, она также теряет способность рассеивать тепло, потому что у нее нет уровня пола, а воздух с низкой температурой движется через ребра.Вопреки своему названию, радиаторы для плинтусов на самом деле являются конвекторами для плинтусов и полагаются на движение воздуха снизу вверх для вывода тепловой энергии. I = B = R Номинальная мощность плинтуса обычно рассчитывается на основе пара 215 ° F и температуры окружающей среды в помещении 65 ° F. Для уменьшения производительности горячей воды применяется коэффициент 0,69. Этот фактор еще больше усиливается за счет более высоких температур окружающей среды, которые могут быть обнаружены в радиаторе, прикрепленном к потолку в котельной. Предполагая, что температура воды 180 ° F, но при температуре потолка 100 ° F, а не 65 ° F, коэффициент.41 применяется. При температуре окружающей среды 65 ° F коэффициент равен 0,69. Следовательно, при повышенной температуре потолка выходная мощность ребристых труб плинтуса снижается на 41% по сравнению с предполагаемой температурой окружающей среды пола 65 ° F. Для сравнения, это почти такое же снижение производительности, которое вы получаете при температуре воды в плинтусе 140 ° F по сравнению до 180 ° F.

Наконец, будет неизвестна скорость потока через оребрение, основанная на силе тяжести. По сравнению с зоной с принудительным циркуляционным насосом, контур пассивной ребристой трубки обычно имеет сравнительно низкий расход, что еще больше снижает потенциальный выход.Этот фактор относительно небольшой по сравнению с температурой. Для потока ½ галлона в минуту коэффициент составляет 0,931 или около 93% от производительности при 3 галлонах в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особого ухода за зонами отвода тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс: поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие установщики никогда не узнают, работало бы то, что они установили, адекватно, если бы котел перегрелся. Это одна из причин того, что зоны свалки плохо изучены. Возможностей обучения очень мало. В идеале существующая зона тепла, нормально циркулирующая, подходящего размера, хорошо подходящая для температур выше 180 ° F и расположенная в пределах жилого помещения, но над котлом лучше всего подойдет для зоны разгрузки. Проектирование зоны отвала — это не только наука, но и искусство. Практически каждая установка будет отличаться. Просто установите ребристую трубку плинтуса длиной ¾ ”и предположите, что она будет выделять 550 БТЕ / фут.может привести к неприятностям. По сравнению со всей установкой зона свалки является относительно недорогой и может никогда не использоваться, но всегда должна быть тщательно спроектирована и реализована.

Открытая или закрытая система? Открытая или закрытая система?

Понедельник, 1 марта 2021 г.

Открытая или закрытая система, что это означает и каковы преимущества?

Самый простой способ объяснить это — сравнить котельную систему с системой охлаждения автомобиля. На автомобиле система охлаждения закрыта. Есть крышка под давлением, которая будет вентилироваться, если температура станет горячей и система начнет выкипать. Колпачок не взрывается, а сбрасывает давление, и жидкость уходит. В системе также есть термос, который открывается и закрывается в зависимости от низких температур. Когда автомобиль холодный утром, термосат закрывается и рециркулирует воду через блок двигателя, позволяя двигателю быстрее достичь рабочих температур. Как только двигатель прогреется, открывается термосат, и холодный поток проходит через систему, регулируя температуру двигателя, чтобы он работал с оптимальной температурой.Теперь представьте свой дровяной котел как двигатель, а систему охлаждения — как систему лучистого отопления. Они очень похожи по конструкции.

Основное преимущество закрытой системы заключается в том, что вода не закипает так быстро, и она закипает при температуре выше 220 градусов, где вода закипает на уровне моря. Это меняется с высотой. Таким образом, в скорлупе вы можете запустить котел под давлением, более горячий, чем открытая система.

Так зачем вам открытая система? Основная причина — безопасность, открытая система не герметизируется и поэтому не может взорваться при неправильной установке.Во многих местах вмешательство в систему бойлера, работающего под давлением, без соответствующей лицензии является преступлением. За эти годы в результате взрыва котлов погибло много людей, поэтому власти довольно строги из очевидных соображений безопасности. Правильно установленные водогрейные котлы так же безопасны, как и водонагреватели.

Отправлено 2 февраля 2013 г.

Поиск и устранение неисправностей газового водогрейного котла

Современные котельные системы для отопления дома — это гидронная система , то есть бойлер нагревает воду для циркуляции по дому.Хотя они тесно связаны со старыми системами паровых котлов, гидравлические системы состоят из труб, по которым течет горячая вода, которая излучает тепло через стальные радиаторы или соединители плинтуса, иногда называемые «ребристыми трубами». В этих системах, как только радиатор или конвектор плинтуса поглощает тепло от горячей воды, охлажденная вода возвращается обратно в котел для повторного нагрева, и цикл циркуляции воды продолжается. Системы паровых котлов работают аналогичным образом, но вместо горячей воды, протекающей по трубам, циркулирует пар перегретого пара.

Компоненты водогрейного котла

Понимание компонентов бойлера для горячей воды может помочь в устранении основных неисправностей. Котел немного сложнее печи с принудительной подачей воздуха в том смысле, что в нем больше деталей, клапанов и элементов управления. Тем не менее, газовые котлы довольно надежны, и когда возникают проблемы, они обычно связаны с расширительным баком или насосом (-ами) циркуляции воды. К основным компонентам котла для системы горячего водоснабжения (гидроники) относятся:

Сторона горячего водоснабжения

• Aquastat : термостат, регулирующий температуру воды в котле
• Газовый клапан и горелки : Узел сгорания, который нагревает водяную камеру
• Комбинированный манометр давления / температуры (тридикатор) : Контролирует температуру воды и давление
• Клапан подачи воды : Регулирует поток воды в котел
• Редукционный клапан : Автоматически поддерживает правильный уровень и давление воды на уровне от 12 до 15 фунтов на квадратный дюйм (psi)
• Вентиляционное отверстие : Автоматически удаляет нежелательный воздух из гидравлической системы.
• Клапан сброса давления : Предохранительный клапан, который автоматически открывается, если давление внутри котла становится слишком высоким.
• Расширительный бак : Допускает расширение воды при нагревании; существует два типа расширительных баков: горизонтальный (старый, больший) и диафрагменный (новый, меньший)
• Клапан регулирования расхода : регулирует поток горячей воды в систему

Сторона возврата горячей воды

• Циркуляционный насос : Электронасос, который циркулирует воду в системе
• Сливной клапан : Клапан, который открывается для слива воды из бойлера

Котел не производит тепла

Если ваш котел вообще не производит тепла, проверьте следующие общие причины:

• В котле отсутствует питание : Возможно, сработал автоматический выключатель или предохранитель, управляющий топкой. Восстановите сработавший автоматический выключатель или замените перегоревший предохранитель.
• Низкий уровень воды : Поддерживайте уровень воды в бойлере наполовину полным. Автоматическая система наполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды при давлении от 12 до 15 фунтов на квадратный дюйм.Если нет редукционного клапана, запитывайте бойлер вручную, открывая кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
• Регулирующий клапан природного газа или пропана для горелки закрыт : Убедитесь, что клапан открыт.
• Пилот не горит или неисправен. : Заново зажгите стоящего пилота.
• Неисправность электронного розжига горелки : На котлах без постоянного запальника устраните неисправность электронной системы розжига.
• Термостат неисправен. : Убедитесь, что термостат находится в режиме нагрева и установлен на соответствующую температуру. Попробуйте изменить настройку термостата на несколько градусов выше или ниже. Если это не сработает, устраните неисправность термостата.

Котел плохо греется

Общие проблемы, из-за которых котел может не нагреваться должным образом, включают:

• Неверный уровень воды : Это наиболее вероятная причина, если изменение теплопроизводительности было внезапным.Проверьте показания тридикатора (комбинированный датчик давления / температуры). Если давление воды ниже 12 фунтов на квадратный дюйм, необходимо добавить воду в систему. Автоматическая система заполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды от 12 до 15 фунтов на квадратный дюйм. Если нет редукционного клапана, подайте воду в бойлер вручную, открыв кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
• Минеральные отложения накапливаются в котле и теплообменнике. : Это вероятная причина, если изменение было постепенным.Промойте котел или вызовите специалиста по ремонту.
• В расширительном бачке слишком много или слишком мало воды . Бак должен быть должным образом наполнен воздухом, чтобы предотвратить закипание (см. Ниже).

В расширительном баке избыток воды и недостаток воздуха

Обычно это происходит из-за неправильно заправленного расширительного бачка. В старых котельных системах стальной расширительный бак может быть расположен на чердаке или подвешен между балками в подвале.В более новых системах диафрагменный расширительный бак может быть прикреплен к трубопроводу котла рядом с котлом. Расширительный бак должен быть должным образом заполнен воздухом, чтобы вода в системе не закипела и не превысило желаемое давление в 12 фунтов на квадратный дюйм. Расширительный бак обеспечивает воздушную подушку для компенсации расширения и сжатия воды в системе. Без подушки вода может перестать циркулировать и закипеть.

Утечка воды вокруг котла

Если вы обнаружите утечку вокруг своего котла, возможно, у вас одно из следующего:

• Неисправный циркуляционный насос (насос) : Для большинства ремонтов циркуляционного насоса требуется помощь специалиста по обслуживанию.
• Утечка из циркуляционного насоса : Возможно заменить уплотнение насоса.
• Утечка из предохранительного клапана : Это может быть вызвано заполнением расширительного бачка водой. В противном случае на клапане может образоваться осадок, препятствующий его закрытию. Чтобы проверить это, выключите котел и дайте ему остыть. Поднимите ручной рычаг сброса давления, слейте воду в течение трех секунд, а затем дайте ему вернуться в закрытое положение. Вода должна сильно стекать и быть относительно чистой.Если после этого клапан слегка протекает, это может быть связано с отложением осадка в седле. Снова откройте клапан и слейте воду во второй раз.
• Неисправен предохранительный клапан : Если вода не выходит из клапана или если клапан не закрывается, перекройте клапан подачи воды в котел и замените предохранительный клапан.
• Негерметичное соединение водопровода : Если вода протекает или капает из трубы, проследите за утечкой до ее источника и отремонтируйте соединение, в котором она возникает.Для этого необходимо отключить подачу воды в дом и опорожнить котельную систему.

Некоторые радиаторы не нагреваются

Распространенные причины, по которым ваш радиатор не нагревается, включают:

• Воздух задерживается в трубопроводах или в радиаторе : Выпустите воздух из холодного радиатора, открыв спускной клапан радиатора в верхней части радиатора. Когда из радиатора потечет вода, закройте вентиль.
• Зональный клапан неисправен. : Проверьте правильность работы зонного клапана.Водопроводная труба должна быть горячей до зонального клапана и за ним. Если клапан неисправен или заклинивает, трубопроводы будут горячими до клапана, но немного остынут за пределами клапана. Обратитесь к специалисту по ремонту для замены неисправного клапана.
• Циркуляционный насос неисправен : Проверьте правильность работы циркуляционного насоса и убедитесь, что двигатель работает. В доме могут быть специальные термостаты для разных зон нагрева. Замените циркуляционный насос, если он неисправен.

В трубах шумно

Проблемы, которые могут вызвать шум в трубах, включают:

• Неисправный циркуляционный насос : Проверьте циркуляционный насос.Есть подпружиненная муфта, которая соединяет насос с двигателем, и когда она ломается после заклинивания насоса, муфта издает громкий шум во время работы двигателя. Неисправный циркуляционный насос должен быть заменен техником.
• Вода застряла в обратных линиях : Убедитесь, что уклон возвратных линий снова наклонен в сторону котла. При необходимости отрегулируйте шаг с помощью новых трубодержателей. Вам также может потребоваться отрегулировать наклон радиатора с помощью прокладки так, чтобы он наклонялся назад к возвратной трубе.

Котлы с газификацией древесины | АТМОС

Котлы с газификацией дров

Котлы сконструированы для сжигания древесины по принципу генераторной газификации с использованием вытяжного вентилятора (S), который отводит дымовые газы из котла или направляет воздух в котел. котел.

Корпус котла изготавливается сварной из стальных листов толщиной 3-8 мм. В их состав входит топливный бункер, в нижней части которого установлен термостойкий патрубок с продольным отверстием для продуктов сгорания и отвода газов.Выгорающая часть многокамерной печи под топливным бункером оснащена керамической трубной арматурой. В задней части корпуса котла расположен вертикальный газоход для продуктов сгорания, который в верхней части оборудован клапаном нагрева. Верхняя часть газохода для продуктов сгорания снабжена выпускным отверстием для газа для подсоединения к дымоходу.

Преимущества котлов с газификацией древесины ATMOS

• Возможность сжигания больших куска дерева (бревна)
• Большое пространство для дерева — длительный период горения
• Высокий КПД 81 — 91% — первичный и вторичный воздух предварительно нагревается до высокой температуры
• Экологическое горение — котел класс 5 — ČSN EN 303-5, ECODESIGN 2015/1189
• Вытяжной вентилятор — золоудаление без пыли, котельная без дыма
• Охлаждающий контур для защиты от перегрева — без риска повреждения котла
• Вытяжной вентилятор автоматически выключается при сгорании топлива
• Удобное золоудаление — большое пространство для золы (при сжигании дров необходимо очищать его раз в неделю) Котел с газификацией древесины
  — тип DCxxGS
• Котел без трубчатого теплообменника — простая очистка
• Небольшие размеры и небольшой вес
• Высокое качество

Окружающая среда

Обратное сгорание и керамическая камера сгорания обеспечивают идеальное сгорание с минимальными выбросами загрязняющих веществ.Котлы соответствуют требованиям к экологически чистым продуктам согласно директиве № 13/2002 Министерства окружающей среды Чехии. Они соответствуют европейскому стандарту EN 303-5 и всем классам котлов 3, 4, 5, EKODESIGN 2015/1189.

Установка

ATMOS необходимо подключать через терморегулирующий клапан LADDOMAT 22 или ESBE, чтобы поддерживать минимальную температуру воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C. Стандартная конфигурация всех котлов включает охлаждающий контур для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

Сертификат

Все котлы ATMOS сертифицированы в испытательных лабораториях для отдельных стран назначения: Государственная испытательная лаборатория Брно, TÜV Мюнхен — Германия, Литва, Украина, Швеция, Польша, Австрия, Словакия, Венгрия согласно действующим стандартам — EN 303-5.
Защищено патентом.

Котлы ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS и DC40GS — это совершенно новые типы котлов на дровах. Это настоящие генераторы LCV.

DC18S, DC22S, DC25S, DC30SX, DC32S,
DC40SX, DC50S
ATMOS (Dřevoplyn) Woodgas — дровяные котлы

DC15GS, DC20GS, DC25GS, DC32GS, DC40GS,
DC50GSX, DC70GSX
ATMOS Генератор — дровяные котлы

Вид на верхнюю загрузочную камеру — Woodgas

Вид на верхнюю загрузочную камеру — Генератор

Вид на нижнюю камеру сгорания — Woodgas

Вид на нижнюю камеру сгорания — Генератор

Вытяжной вентилятор
минимизирует дымность при питании и работе котла

Защита от перегрева — контур охлаждения

постоянного тока 100

DC 70 S, DC 75 SE

горение пламени
в нижней камере сгорания в сферическом пространстве

Регламент котлов

Электрический — механический — Мощность регулируется с помощью предохранительного клапана с регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80–90 ° C).При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (75 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124.
Котел работает на пониженной мощности даже без вентилятора — нагрев не пропадает при отключении электроэнергии.При мощности до 70% от номинальной мощности котел может работать без вентилятора.

Регулировка котла

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат регулятора и термостат горения

Электромеханическое регулирование — оптимальное решение для удобного управления работой котла (вентилятора).

Конструкция панели со стандартной регулировкой является базовой для всех выпускаемых котлов.

Панель с электронным регулированием ATMOS ACD 01

Состав панели:
Главный выключатель, предохранительный термостат, предохранитель 6,3 А и электронное регулирование ACD 01

Погодозависимое регулирование оснащено функциями для управления работой котла (вентилятора), насоса в контуре котла, двух отопительных контуров, подогрева технической воды и управления солнечным отоплением.
Конструкция панели со встроенным электронным регулированием ACD 01 выпускается как вариант для котлов DC25S, DC32S, DC25GS.

Каждый котел может быть оборудован у заказчика электронным регулятором ATMOS ACD 01 для управления всей системой отопления в зависимости от температуры наружного воздуха и температуры в помещении. Этим регулированием также может управлять сам котел с вентилятором с множеством других функций.

АТМОС Вудгаз

Размер загрузочной камеры

Технические характеристики

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СХЕМЕ КОТЛА

Размеры

* ширина котла 555 мм после разборки боковых колпаков

Внимание! Котел DC15E вентилятором не оборудован!
Котлы DC70S и DC100 оборудованы приточным вентилятором.

Коммерческие паровые котлы: Праймер

от Джо Фарсетты, Certified Master Inspector® и Certified Commercial Inspector

Коммерческие котлы, как правило, представляют собой системы под давлением, которые сжигают горючее топливо (или иногда используют электричество) для нагрева воды, изменяя жидкое состояние воды на газ — пар, который затем распределяется для обеспечения отопления в здании или другом сооружении.

Запрещается использовать пар исключительно для обогрева.Концепция когенерации существует уже некоторое время, при этом пар также используется для производства энергии. Но для целей этой статьи мы обсуждаем производство пара в коммерческих или промышленных условиях.

Также стоит отметить, что пар тоже можно купить. NY Steam Company (подразделение Consolidated Edison) продает и распределяет тепло по всему городу среди множества клиентов.

Основные операции

Внутри котла горелки или электрические змеевики вырабатывают тепло, которое затем передается удерживаемой воде с помощью теплообменника.В процессе образуется горячая вода или пар, в зависимости от типа котла. Горячая вода или пар циркулирует по трубам по всему коммерческому объекту. Вода или пар попадает в радиаторы или другие компоненты, рассеивающие тепло.

Каждый котел работает в непрерывном цикле нагрева. Пар может вернуться в котел под действием силы тяжести, а когда он охлаждается, он снова конденсируется в жидкое состояние. В некоторых котлах горячая вода всегда находится на дне бака, откуда эта вода может быть направлена ​​в обычные радиаторы.Это называется контуром водяного отопления. Это часто встречается в жилых помещениях (обычно в подвалах), где контур отопления устанавливается вне котла и использует обычные радиатор и циркуляционный насос.

Природный газ — наиболее распространенное топливо, используемое в коммерческих котельных. Доступны и другие виды котлов, которые сжигают мазут или используют катушки электрического сопротивления для выработки тепла от электричества. Некоторые котлы используют биотопливо. Во времена высокого спроса в определенных регионах крупные коммерческие потребители часто вынуждены отказываться от природного газа и должны использовать большие запасы мазута для поддержания работы.Это связано с тем, что газовое предприятие может испытывать трудности с удовлетворением спроса на природный газ в холодную погоду. В промышленных и крупных коммерческих помещениях использование котла не ограничивается только нагревом.

Схема промышленной котельной системы

Общие компоненты

Коммерческие котлы обычно включают в себя следующие компоненты:

• Горелка создает мощное пламя для нагрева накопленной воды и преобразования ее в пар. Метод горения и эффективность пламени влияют на время восстановления, КПД, номинальные значения БТЕ, надежность и теплопередачу.
• Камера сгорания — это область внутри котла, где сжигается топливо. Он содержит горелки и специально разработан для обеспечения безопасной и надежной зоны для высокотемпературного горения. Он часто изготавливается из тяжелой стали или чугуна и может включать другие важные элементы. В зависимости от размера агрегата камера сгорания может быть кавернозной. Старые устройства могут иметь трещины или коррозию, что делает их небезопасными в эксплуатации.
• Теплообменник передает тепло, вырабатываемое горелками, воде в бойлере.Теплообменники могут состоять из множества элементов, включая стальные трубы, медные трубопроводы или другие прочные элементы, разработанные, чтобы выдерживать высокие температуры, эффективно передавать тепло и служить долгое время.
• Управление системой является важным элементом любой паровой системы. Неконтролируемый пар подобен бомбе. Концентрированный пар под высоким давлением может быть смертельным. Взрывы пара стали причиной многих смертей. Паровые пилы используются в мясной промышленности, и струя концентрированного пара под высоким давлением может разрезать человека пополам.Поэтому контроль важен. Петля Хартфорда, которая является стандартом для каждого жилого котла, была изобретена компанией Hartford Steam Boiler and Inspection Company много лет назад для устранения вероятности парового взрыва в котле. Помимо очевидного аспекта безопасности, средства управления системой позволяют пользователям устанавливать температуру воды, зажигание, смеси воздуха и топлива, а также внутреннее давление в котле и трубопроводе. Органы управления регулируют, когда и как часто зажигается горелка, температуру воды, скорость использования топлива и качество смеси топлива и кислорода.В коммерческих и промышленных условиях управление выходит далеко за рамки самой физической котельной. Действительно, программно-управляемые системы и механизмы контроля и управления часто являются неотъемлемой частью паровой системы в целом. Поскольку пар часто играет важную роль в кондиционировании воздуха посредством увлажнения, важно отметить, присутствует ли такая система, которая контролирует компоненты системы и позволяет простые настройки команд и графические интерфейсы для мониторинга, изменения и управления различными компонентов системы.
• Дымовые трубы, выхлопные трубы и дымоходы предназначены для безопасного отвода отработавшего топливного газа наружу здания. Вытяжная труба может состоять из одной кирпичной штабеля большого диаметра, ряда труб, сбрасываемых в большую трубу, или любой другой конфигурации. Однако следует помнить о высоте стопки и ее близости к окнам и дверям. Когда выхлопные газы выходят из дымовой трубы, нисходящие потоки мощных ветров могут заставить те же самые газы повторно попадать в объект через массивные коммерческие внешние воздухозаборники.Итак, для инспектора зоркий глаз и способность описать то, что вы видите, имеют решающее значение для успеха проверки.

Записи осмотра котлов и графики технического обслуживания важны. Ищите эти предметы, когда сталкиваетесь с паровой системой. Пар высокого давления часто требует проектирования и монтажа опытными и лицензированными машиностроительными фирмами. Монтаж может производиться опытными котлерами и сертифицированными сварщиками.

Неисправная или отсутствующая изоляция может привести не только к потере тепла, но и у незадачливого человека или животного, которые вступают в контакт с паропроводом, их плоть часто остается на трубе.На паропроводах часто использовалась изоляция с асбестовой оберткой. Итак, будьте готовы задавать вопросы о старых зданиях, в которых есть паровые системы и системы распределения, в том числе о том, когда было уменьшено количество асбеста, и кто выполнял работы.

Необходимо проявлять особую осторожность, чтобы котел был чистым и работал должным образом, а все системы безопасности были в рабочем состоянии и были готовы к работе в случае необходимости. Неисправные паровые установки часто приводят к катастрофическим отказам, травмам, материальному ущербу и даже смерти.Для коммерческого инспектора важно ознакомиться с общими критическими компонентами паровой установки и выяснить, для чего эта установка используется, поскольку она не может ограничиваться исключительно производством тепла.

Котлы и системы управления котлами (энергетика)

Аннотация

Многие коммерческие и промышленные предприятия используют котлы для производства пара или горячей воды для отопления помещений или для технологического отопления.Котлы, как правило, являются основными потребителями энергии, и любой человек, участвующий в управлении энергопотреблением, должен знать, как работает котел и как можно поддерживать или улучшать его производительность. В этой статье описаны типы котлов, используемых для обогрева объектов, а также дан обзор основных средств управления котлом и параметров, влияющих на энергоэффективность.

ВВЕДЕНИЕ

Котел — закрытый сосуд, предназначенный для нагрева воды и производства горячей воды или пара за счет сгорания топлива или за счет действия электродов или элементов электрического сопротивления.Многие коммерческие и промышленные предприятия используют котлы для производства пара или горячей воды для отопления помещений или для технологического отопления. Котлы, как правило, являются основными потребителями энергии, и любой человек, участвующий в управлении энергопотреблением объекта, должен знать, как работает котел и как можно поддерживать или улучшать его производительность. В частности, важно знать, какие параметры котельной системы являются наиболее важными. Для котлов, работающих на ископаемом топливе, эффективность сгорания является основным интересующим параметром; Чаще всего это регулируется путем подачи оптимального количества воздуха для горения, смешанного с топливом.Таким образом, понимание систем управления котлом чрезвычайно важно. Паровые и водогрейные котлы доступны в стандартных размерах от очень маленьких котлов для квартир и жилых домов до очень больших котлов для коммерческого и промышленного использования.

ТИПЫ КОТЛА

Котлы классифицируются по температуре воды или давлению пара. Далее они классифицируются по типу металла, используемого в строительстве (чугун, сталь или медь), по типу топлива или теплового элемента (масло, газ или электричество) или по соотношению огня или воды с окружающей средой. трубки (я.например, пожарная или водяная трубка).

— Котлы низкого давления — это котлы, предназначенные для производства пара под давлением до 15 фунтов на квадратный дюйм или горячей воды до 250 ° F с давлением до 160 фунтов на квадратный дюйм.

— Котлы среднего и высокого давления производят пар с давлением выше 15 фунтов на квадратный дюйм или горячую воду с давлением выше 160 фунтов на квадратный дюйм или 250 ° F или и то, и другое.

Котлы обычно изготавливаются из чугуна или сварной стали. Чугунные котлы (рис. 1) изготавливаются из отдельных литых секций и соединяются между собой винтами или гайками и стяжными шпильками или резьбовыми заклепками.Количество секций можно варьировать, чтобы обеспечить разную производительность.

Стальные котлы бывают самых разных конфигураций. Они собираются и свариваются на заводе и отправляются как единое целое. На рис. 2 показан дымовой котел. Огонь и дымовые газы практически окружены водой. Продукты сгорания проходят по трубам назад, затем вперед и еще раз назад, прежде чем, наконец, выйти вперед. Это делает его четырехходовым. Котлы Firetube производятся во многих других конфигурациях, таких как:

— Внешняя топка — топка не окружена водой.

— Сухая задняя часть — дымовые трубы доступны непосредственно через дверцы для чистки в задней части котла.

— Scotch-Marine — Малый объем воды и быстрая реакция.

Водотрубные котлы — это котлы со стальным корпусом, которые используются для работы с высокой производительностью более 2 миллионов британских тепловых единиц в час (британских тепловых единиц в час). В водотрубных котлах используется топка с водяным охлаждением, которая продлевает срок службы стенок топки и огнеупоров.

Рис. 1 Типовой чугунный котел (водотрубный).

Модульные котлы малые, водогрейных котла мощностью от 200 000 до 900 000 БТЕ / ч. Эти котлы доступны с общим КПД 85% и выше. На рис. 3 показаны особенности типового модульного котла. Эти котлы часто используются в тандеме для подачи горячей воды для отопления помещений и / или горячего водоснабжения. Например, если расчетная тепловая нагрузка составляла 2 миллиона БТЕ / ч, можно было бы использовать четыре модульных котла мощностью 600 000 БТЕ / ч (входная мощность). Если бы в конкретный день нагрузка составляла 25% или меньше, только один котел сработал бы и включился и выключился для обеспечения нагрузки.Остальные три котла останутся выключенными без подачи воды. Это снижает тепловые потери дымохода и рубашки (покрытия котла).

Некоторые модульные котлы имеют очень маленькую емкость и очень быструю теплопередачу. , поэтому перед запуском горелки необходимо проверить расход воды.

Электрические котлы нагревают воду или производят пар, преобразуя электрическую энергию в тепло. с использованием элементов сопротивления или электродов. Электрические котлы считаются эффективными на 100%, поскольку вся потребляемая мощность напрямую производит горячую воду или пар.Потери тепла через рубашку и изоляцию незначительны, а дымоход отсутствует. [1]

Электродные котлы (как показано на рис. 4) имеют электроды, погруженные в воду . Электрический ток проходит через воду между электродами, и этот ток и сопротивление воды приводят к выделению тепла. Электродные котлы доступны мощностью до 11 000 кВт. Котлы сопротивления имеют резистивные (нагревательные) элементы, погруженные в воду, но электрически изолированные от воды, и производятся мощностью до 3000 кВт.Электрические элементы и электроды обычно сгруппированы, чтобы обеспечить четыре или более ступеней нагрева. Ступенчатый контроллер реагирует на давление пара или температуру горячей воды, активируя каждую ступень нагрева, необходимую для обогрева здания.

ХАРАКТЕРИСТИКИ И ЭФФЕКТИВНОСТЬ КОТЛА

Котлы можно классифицировать по-разному. На рис. 5 показаны обычно используемые рейтинги и термины. Термины Btu / h (британские тепловые единицы в час) и MBtu / h или МБ / час (1000 Btu / час) указывают на производительность котла.Номинальные параметры потребляемой мощности обычно указаны на паспортной табличке котла (или горелки). Термины л.с. (мощность котла), EDR (эквивалент прямого излучения) и фунты в час (пара) указывают на производительность котла.

Рис. 2 Типовой дымогарный котел.

Рис. 3 Модульный высокоэффективный котел.

Общий КПД котла — это мощность (теплосодержание и объем пара или воды), деленная на расход топлива (измеренный счетчиком топлива в установившихся условиях горения).Эффективность сгорания, определяемая условиями дымовых газов, не учитывает потери в рубашке, трубопроводе и другие потери, поэтому она всегда выше, чем общий КПД.

Рис. 4 Электродный паровой котел.

Процедура тестирования, выпущенная Министерством энергетики США в 1978 году, измеряет потери как во время цикла, так и вне его, на основе лабораторной процедуры, включающей циклические условия. Результат называется рейтингом AFUE (Annual Fuel Utilization Efficiency) или сезонным КПД, который ниже, чем общий КПД.

СГОРАНИЕ В КОТЛАХ

При сжигании газа, мазута или другого топлива необходимо учитывать несколько факторов, чтобы процесс сжигания был безопасным, эффективным и не влиял на окружающую среду. Процесс записи должен соответствовать следующим правилам:

1. Обеспечьте достаточно воздуха, чтобы сгорание было полным и не образовывались нежелательные количества окиси углерода или других загрязняющих веществ.

2. Избегайте избытка воздуха в топливно-воздушной смеси, что приведет к низкой эффективности.

3. Перед подачей смеси в топку полностью перемешать воздух с топливом.

4. Обеспечьте меры безопасности, чтобы топливо не вводилось без наличия пламени зажигания или искры и чтобы пламя не появлялось в присутствии несгоревшего топлива.

5. Не допускайте, чтобы температура воды была ниже точки росы дымовых газов, чтобы предотвратить конденсацию на поверхности топки котла.

Горение можно контролировать с помощью анализа дымовых газов. Для больших котлов с производительностью более 1 000 000 БТЕ / ч анализ обычно является непрерывным. Для небольших котлов дымовые газы периодически анализируются с помощью портативных приборов. Анализ состава дымовых газов обычно измеряет процентное содержание CO2 (двуокиси углерода) или 02 (кислорода), но обычно не обоих. Идеальная концентрация CO2 находится в диапазоне 10–12%. Оставшийся процент кислорода является наиболее надежным показателем полного сгорания. Идеальная концентрация 02 в дымовых газах находится в диапазоне от 3% до 5%.Более низкие концентрации непрактичны и часто небезопасны. Более высокие концентрации O2 означают, что в камеру сгорания попадает чрезмерное количество воздуха, который должен нагреваться топливом. Этот избыток воздуха проходит через котел слишком быстро, чтобы тепло могло быть эффективно передано воде или пару, что снижает эффективность сгорания. Измерители CO2 проще и стоят меньше, чем 02 измерителя.

Концентрация CO2 или 02, плюс температура дымовой трубы, обеспечивает эффективность сгорания горелки в процентах — либо напрямую, либо с помощью диаграмм.Эта эффективность сгорания указывает только на количество тепла, извлеченного из топлива. Он не учитывает, среди прочего, избыточный нагрев воздуха для горения или потери из-за утечек или рубашки котла.

Для котлов, работающих на жидком топливе, горелки на жидком топливе обычно бывают распылительными, то есть они обеспечивают мелкодисперсный разбрызгивание масла. Существуют несколько типов этих масляных горелок:

— Горелки пистолетного типа распыляют масло в поток закрученного воздуха.

— Горизонтальные ротационные горелки используют вращающуюся чашу для вихря масла и воздуха в печь.

— Горелки с паровым или воздушным распылением используют воздух под высоким давлением или пар 25 фунтов на кв. Дюйм для разделения масла на мелкие капли.

Для плавного регулирования или регулирования большого / малого пламени наиболее распространены роторные горелки или горелки с паровым / воздушным распылением.

Для котлов, работающих на природном газе, два типичных типа газовых горелок — это горелка с атмосферным впрыском и горелка силового типа. Горелка с атмосферным впрыском использует струю газа для аспирации воздуха для горения и обычно используется в домашних газовых печах и котлах.Кольцевая горелка для сырого газа (см. Рис. 6) представляет собой горелку с атмосферным впрыском. В мощных горелках (см. Рис. 7) используется нагнетательный вентилятор для тщательного перемешивания воздуха и газа при их поступлении в топку. Обычно электрические горелки применяются в коммерческом и промышленном секторах.

ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ КОТЛА

Котлы должны обеспечивать пар или горячую воду всякий раз, когда требуется тепло. Обычная система управления котлом (BMCS) часто настраивается на обеспечение непрерывной подачи горячей воды или пара в период с октября по май в любое время, когда температура OA (наружного воздуха) падает до 60 ° F в течение более 30 минут и AHU (воздух единица обработки) требует тепла.BCMS должна включать программную функцию включения / выключения / автоматического включения. В отличие от чиллеров, котлы можно оставить включенными в режиме холостого хода, в течение которого температура воды будет поддерживаться на заданном уровне. Частый прогрев и отключение котлов вызывает накопление напряжения. Рекомендации производителей котлов содержат конкретные указания в этой области эксплуатации.

Рис. 5 Параметры и КПД котла.

Рис. 6 Кольцевая горелка для сырого газа.

Рис. 7 Горелка газовая многопортовая тягодутьевая.

Если не используется нижний предел температуры воды, горелки водогрейных котлов не контролируются для обеспечения температуры воды на основе наружных температур, поскольку графики сброса требуют, чтобы температура подаваемой воды была ниже температуры точки росы дымовых газов. Некоторые котлы требуют, чтобы температура поступающей воды была выше 140 ° F перед тем, как перейти в режим сильного пожара. В этом случае, если в здании используется система горячего водоснабжения, а котел заблокирован в режиме слабого пламени из-за слишком холодной воды на входе, система может никогда не восстановиться.

Ниже приведены три способа управления мощностью коммерческого котла:

1. Включение / выключение (циклическое) управление

2. Управление максимальной / низкой нагрузкой

3. Плавное регулирование

Двухпозиционное (циклическое) управление наиболее часто используется для небольших котлов производительностью до 1 000 000 БТЕ / ч. Жидкотопливная или газовая горелка включается и выключается для поддержания давления пара или температуры воды. Циклическое управление приводит к снижению эффективности из-за охлаждения (что необходимо для безопасности) поверхностей камина естественной тягой из дымовой трубы во время циклов выключения, предварительной и последующей продувки.

Горелки

с большой / малой нагрузкой обеспечивают меньшие потери при отключении от цикла, поскольку горелка отключается только тогда, когда нагрузка ниже минимальной мощности поданного топлива.

Плавное регулирование используется на большинстве больших котлов, потому что регулирует выходную мощность в соответствии с нагрузкой всякий раз, когда нагрузка превышает предел слабого пламени, который обычно составляет не менее 15% от полной нагрузочной способности. Для определения объема газа или масла, поступающего в горелку, измеряется давление пара или температура горячей воды.

Устройства управления розжигом и безопасностью котла поставляются изготовителем котла и соответствуют нормам. BMCS обычно позволяет котлу зажигаться, обеспечивает заданное значение, управляет насосами и смесительными клапанами, а также контролирует работу и аварийные сигналы.

Регулятор горения регулирует подачу воздуха в горелку для поддержания высокого общего КПД в процессе горения. Более сложные системы используют датчик кислорода в дымовой трубе для контроля количества подаваемого воздуха для горения. В дымовой трубе можно использовать устройства определения плотности дыма, чтобы ограничить уменьшение количества воздуха, чтобы дымовые газы оставались в пределах плотности дыма.Непрерывное считывание и / или запись условий дымовых газов — процентной концентрации O2, температуры дымовой трубы — обычно входит в пакет управления большими котлами.

Простая система управления сгоранием содержит рычажный механизм, который регулирует подачу воздуха от того же модулирующего двигателя, который регулирует подачу топлива (см. Рис. 8). Может быть предусмотрена возможность остановки потока воздуха через дымоход во время простоя.

Контроль пламени

Устройства контроля пламени необходимы на всех горелках. Контроль пламени для больших горелок может быть очень сложным, в то время как управление маленькими горелками, такими как бытовая печь, относительно простое. Органы управления должны обеспечивать надежную работу — то есть, они должны затруднять или делать невозможным отключение каких-либо функций безопасности системы. Элементы управления также должны постоянно проверяться самостоятельно. Для коммерческих и промышленных горелок контроль защиты пламени обычно проходит через серию операций, аналогичных следующим.

— Очистить топку от несгоревших паров топлива (предварительная продувка).

— Зажечь пилота.

— Убедитесь, что пилот горит.

— Откройте главный топливный кран.

— Убедитесь, что пламя присутствует, как только заправлено топливо.

— Немедленно отключите подачу топлива, если пламя пропало.

— Очищайте топку от несгоревшего топлива после каждого рабочего цикла (дополнительная продувка).

Рис. 8 Регулятор горения ротационной масляной горелки.

Рис. 9 Простая пламегаситель для газовой печи.

Ключ к любой системе защиты от пламени — это надежные и быстрые средства обнаружения наличия или отсутствия пламени. Методы обнаружения включают:

— Реакция биметаллического датчика на нагрев (медленный отклик).

— Реакция термопары на нагрев (медленная реакция).

— Проводимость пламени (быстрое, но ненадежное срабатывание)

— Исправление пламени (быстрое, надежное срабатывание).

— Ультрафиолетовое обнаружение пламени (быстрый, надежный ответ).

— Элементы сульфида свинца (фото) (быстрый, надежный отклик, если включена проверка частоты пламени).

Некоторые датчики могут потенциально выйти из строя из-за короткого замыкания, горячих огнеупоров или внешних источников света. Другие датчики, такие как исправление пламени и обнаружение ультрафиолета, реагируют только на пламя. Системы защиты от воспламенения должны быть одобрены лабораторией страховщика (UL) или Factory Mutual для конкретных применений. На рис. 9 показана система защиты от пламени, обычно применяемая в небольших газовых котлах или печах.Пламя газового пилота падает на термопару, которая подает электрический ток, чтобы держать газовый клапан пилотного клапана открытым. Если пилот выходит из строя или термопара выходит из строя, пилотный клапан закрывается или остается закрытым, предотвращая поступление газа к основной горелке и пилотной горелке. Pilotstat необходимо сбросить вручную.

На рис. 10 показано, как средства контроля пламени объединены с средствами контроля горения небольшого парового котла, работающего на жидком топливе. Ультрафиолетовый (УФ) датчик пламени расположен там, где он может видеть пламя, и отключает горелку при отсутствии пламени.

В дополнение к средствам управления горением, безопасности и защиты от пламени, показанным на рис. 10, более крупные горелки часто имеют дополнительные измерительные приборы, такие как:

— Процент O2 или CO2 в дымовых газах (для контроля эффективности сгорания)

— Температура дымовых газов

— Тяга печи (в дюймах водяного столба) в колонне

— Расход пара с сумматором или БТЕ горячей воды с сумматором

— Расход нефти и / или газа с сумматором

— Плотность дымовой трубы

УПРАВЛЕНИЕ НЕСКОЛЬКИМИ КОТЛАМИ

Основные подключения котла для трехзонной системы горячего водоснабжения показаны на рис.11. В этой системе два котла подключены параллельно. Горячая вода из верхней части котлов перемещается в воздухоотделитель, который удаляет из воды весь захваченный воздух. Расширительный бак, подключенный к сепаратору, поддерживает давление в системе. При нормальных условиях эксплуатации бак наполовину заполнен водой. Давление воздуха в резервуаре поддерживает давление в системе и позволяет воде расширяться и сжиматься при изменении температуры воды в системе. Вода из котла проходит через сепаратор к трем зонным насосам, каждый из которых управляется собственным термостатом.В некоторых системах каждая зона может иметь центральный насос и клапан. Возвратная вода из каждой зоны возвращается в котел по обратной линии. В рамках этой системы типов возможно несколько вариантов, но процесс тот же. В этом примере нет ограничения минимального расхода котловой воды.

Пример управления установкой с двумя котлами на рис. 12 представляет собой установку с двумя котлами с регулируемыми котлами большой / малой нагрузки. Минимальная температура входящей воды должна составлять 145 ° F перед сильным пламенем, поток воды должен поддерживаться при включении котла, а также график сброса вторичной горячей воды на 110 ° F воды при температуре 55 ° F и 180 ° F вода при температуре 5 ° F OA.Эти концепции хорошо подходят для систем с одним или несколькими котлами.

Рис. 10 Регулятор горения со схемой защиты от пламени.

Примечание: Разъединитель первичного / вторичного контура рассчитан на полный вторичный поток и, как и развязывающее устройство холодильной установки, должен иметь длину не менее 6 диаметров трубы. В отличие от развязки чиллера, нормальный поток может происходить в любом направлении.

Рис. 11 Типовой трубопровод для многозонной системы отопления.

Рис. 12 График управления двухкотельной установкой.

Функциональное описание

Арт.	Функция	Арт.	Функция
1	Включение / выключение / автоматическая функция для вторичной насосной системы	7, 8 9	Функция выключения / авто для котлов Точка останова системы отопления (OA
2	Включение / выключение / автоматическая функция для системы отопления	10, 11	температура) Информация для оператора
3	Выбирает ведущий котел	12-14	Клапан регулируется для предотвращения
4	Точка запуска системы отопления (температура OA)		входящая вода от падения ниже нижнего предела уставки
5, 6	Включение / выключение / автоматическая функция для первичных насосов		(145 ° F)

Значок

Арт.	Функция
15–18	Сброс уставки вторичной воды из OA
19, 20	Клапан регулируется для предотвращения падения поступающей воды ниже нижнего предела уставки (145 ° F)
21–23	Информация для оператора
24	, выбирает котельную систему
	Управление динамическим отображением (как показано на рис.13)
25, 26	Функции выбора программного сигнала, позволяющие клапану управлять температурой ГВС во вторичном контуре в зависимости от нижних пределов котла
27	OA управление клапаном сброса PID

Характеристики

1. Полнопроходные котлы

2. Ограничение минимальной температуры поступающей воды в котел

3. Вторичная система с регулируемым расходом и полным потоком котла

4. Автоматическая ступенчатая регулировка котла

5. Удобный контроль и регулировка

Условия успешной работы

1. Сеть управления, программное обеспечение и программирование для информирования контроллера теплоцентрали о потребностях вторичного вентилятора и расхода воды.

2. Электропроводка блокировки и управления согласована с производителем котла.

3. Управление согласно рекомендациям производителя котла.

4. Правильная уставка и настройки для конкретного проекта.

Спецификация

Отопительная установка должна работать под автоматическим управлением каждый раз, когда функция включения / выключения / автоматического включения вторичного насоса не находится в положении «ВЫКЛ», , в зависимости от программной функции включения / выключения / автоматического режима системы отопления.Ведущий котел, как определено программной функцией выбора ведущего котла, должен быть включен в любое время, когда дата приходится на период с 1 октября по 1 мая, температура OA опускается ниже 60 ° F в течение более 30 минут, а AHU не работает. призывая к теплу. Первичный насос каждого котла должен иметь программную функцию включения / выключения / автоматического включения, а каждый котел должен иметь функцию программного автоматического / автоматического выключения. Отопительная установка должна быть отключена каждый раз, когда температура OA поднимается до 65 ° F в течение более 1 минуты и после 1 мая.

УПРАВЛЕНИЕ СИСТЕМОЙ КОТЛА

Фиг.13 Динамический дисплей управления котельной системой.

Рис. 14 Типовые трубопроводы первого и второго контура для модульных котлов.

Каждый раз при включении котельной установки включается первичный насос ведущего котла, и, как подтверждается расход, котел должен срабатывать под заводским контролем для поддержания 180 ° F. Если состояние ведущего котла не меняется на «включен» или если поток не подтверждается в течение 5 минут, необходимо включить ведомый котел.

Во время работы котла, трехходовой смесительный клапан должен располагаться так, чтобы перевести поток бойлера в режим рециркуляции до тех пор, пока вода, поступающая в бойлер, не превысит нижнее предельное значение 145 ° F, после чего смесительный клапан должен переключиться на поддерживайте температуру вторичной воды от 110 до 180 ° F, так как температура OA варьируется от 55 до 5 ° F.

Ведущий котел должен быть отключен от работы на 60 мин после пуска ведущего котла. После этого каждый раз, когда один регулирующий клапан котла получает команду на полное открытие от вторичного контура регулирования температуры в течение более 5 минут, и температура вторичной воды составляет менее чем на 5 ° F ниже уставки температуры вторичной воды, «выключено» (задержка) насос котла должен запуститься. И, после подтверждения расхода, отключенный котел должен иметь возможность работать под заводским контролем для поддержания 180 ° F.Смесительный клапан только что запущенного котла должен управляться датчиком нижнего предела температуры входящей воды 145 ° F и заданным значением, аналогичным датчику ведущего котла, а затем, в унисон с смесительным клапаном другого бойлера для поддержания сброса, вторичного горячего водоснабжения. температура.

Каждый раз, когда оба котла работают, а их регулирующие клапаны открыты менее чем на 40% по отношению к вторичной обратной линии, котел и насос, проработавшие дольше всего, отключаются.

Котлы модульные

Модульные котлы обеспечивают тепло в большом диапазоне нагрузок и позволяют избежать потерь в режиме ожидания и других потерь, связанных с работой больших котлов при малых нагрузках.На рис. 14 показана схема трубопроводов первичного и вторичного контура, в которой каждый модульный котел имеет свой собственный насос. Насос котла включен, когда котел включен.

Отключенные котлы не имеют потока и могут охлаждаться . Каждый включенный котел работает на полную мощность или почти на полную мощность. Предотвращение прерывистой работы предотвращает потери в дымовой трубе или в окружающую среду, когда котел выключен.

Нормальное управление модульными котлами включает один из включенных котлов для поддержания температуры воды в подающей магистрали в соответствии с требованиями нагрузки.Датчик управления питающей магистралью последовательно включает котлы. Если нагрузка превышает мощность работающих котлов, запускается дополнительный котел. Ведущий (циклический) котел можно чередовать ежедневно или еженедельно для выравнивания износа всех котлов или, при использовании цифрового управления, программа может запустить котел, который был выключен дольше всех.

ЗАКЛЮЧЕНИЕ

На многих предприятиях котлы представляют собой наиболее значительную часть энергопотребляющего оборудования.Понимание того, как работает котел и как им лучше всего управлять, может привести к значительной экономии энергии для жилых, коммерческих и промышленных комплексов.

.
