СНиП, от чего зависит, как рассчитать
Каждый человек знает о том, что такое фундамент здания. Это конструкция, на которую при возведении опирается любое строение. Главная функция, которую выполняет эта конструкция — увеличение прочности и долговечности самого дома. Главное — с самого начала разобраться в том, на каком именно грунте будет возводиться дом в том или ином случае.
Содержание
1 Глубина промерзания грунта согласно СНиП
2 Виды грунтов
2.1 Скалистого типа
2.2 Хрящевая разновидность
2.3 Песчаный и глинистый
2.4 Супеси и суглинки
3 Как рассчитать уровень
4 Что делать, чтобы не допустить промерзания
Глубина промерзания грунта согласно СНиП

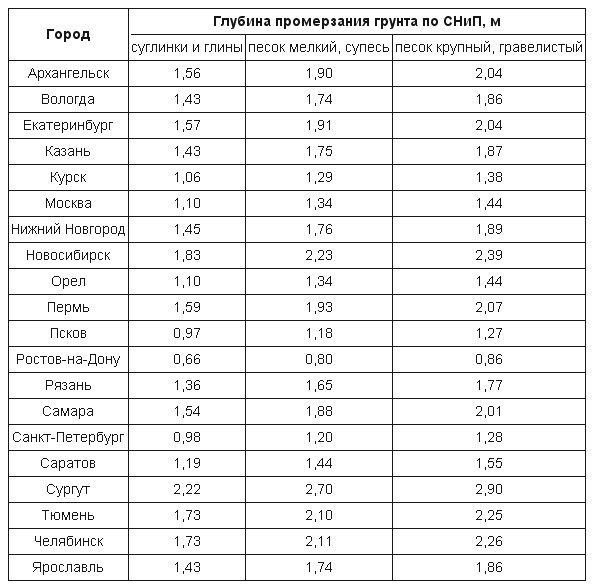

Ниже приведены нормативные глубины промерзания грунта согласно СНиП, для некоторых регионов нашей страны:
Виды грунтов
- Грунты скалистого типа.
- Хрящевая разновидность.
- Песчаный тип, в эту же разновидность входит грунт глинистый.
- Супеси и суглинки.
Скалистого типа
Название грунтов в данном случае применяется условно. Это просто камень, который не подвергается воздействию влаги и не промерзает. В нормальных погодных условиях свойства этого вещества не меняются. При работе с такими грунтами обустройство фундаментов проводится прямо на поверхности. Хотя именно на территории РФ такой тип поверхности встречается довольно редко.
Хрящевая разновидность
Это глина и песок, смешанные с мелким камнем и щебнем в больших количествах. В данном случае не происходит размывания и сжатия. Такой материал прочен и надёжен. В этом случае заложение фундамента должно происходить на глубине не менее полусотни сантиметров. Это не зависит от того, какой уровень промерзания характерен для состава. На такой поверхности можно возвести здание, обладающее внушительными габаритами. Именно хрящевые грунты считаются наиболее распространёнными.
Песчаный и глинистый
Песчаный тип почв. Для них характерна незначительный показатель промерзания. В подобном материале вода пропускается достаточно хорошо. Под нагрузкой происходит уплотнение и утрамбование. Глубина закладывания фундаментов в таких случаях — 40−70 сантиметров.
Грунт глинистый — это для строительства дома не самая благоприятная среда. Они размываются и сжимаются, и вспучиваются, когда замерзают. Необходимо использовать расчётные параметры, если строительство осуществляется в среде с высокой влажностью. Вспучиванием называется процесс, когда влага начинает расширяться и замерзать после того, как она проникнет внутрь грунта. Таким образом, на фундамент оказывается определённое давление и воздействие, основа пытается его буквально вытолкнуть. Возникает большая вероятность, что основание просто лопнет. Нахождение фундамента ниже уровня промерзания — главное условие, которое необходимо соблюдать для того, чтобы это не произошло.
Супеси и суглинки
Когда смешиваются глинистые частицы и песок, создаётся именно такая разновидность грунта. Глинистых частиц содержится в супесях от 3 до 10 процентов, в суглинках — от 10 до 30.
Как рассчитать уровень
Промерзание до определённого уровня — процесс, который обычно происходит внутри почвы зимой. Находящаяся внутри вещества вода замерзает, превращаясь в лёд, и начинает расширяться. Из-за этого сам грунт увеличивается в своих объёмах. Такой процесс так же получил название пучения. Нормальное положение всех зданий может испортиться, когда это происходит. Именно по этой причине фундамент закладывается на меньшую глубину, чем показатель промерзания.
Тип грунта становится определяющим фактором, если говорить о такой глубине. К примеру, по сравнению с песчаными, глинистые промерзают гораздо меньше. Это связано с тем, что для них всегда была характерна большая пористость.
Кроме того, важно учитывать, какие климатические условия складываются в том или ином регионе. Уровень промерзания грунта увеличивается по мере того, как понижается средняя температура за год.
Примерно в пределах 1,2 метра лежит уровень промерзания в большинстве городов нашей страны. Так что глубина закладывания фундамента находится в пределах полутора метров. Этого вполне хватит для того, чтобы соответствовать всем необходимым требованиям и правилам. Грунт вряд ли будет сильно промерзать под жилым домом, который постоянно находится в эксплуатации. Если, например, загородный дом возводится летом, то значение промерзания вообще можно в расчёт не брать.
Кроме того, промерзание может быть сезонным. Оно определяется тем, какая температура держится в среднем на протяжении того или иного сезона. Обычно такое положение длится не больше 12 месяцев. Фактически вся европейская часть РФ знакома с этим понятием. Иногда образуются так называемые перелётки, когда промёрзший слой полностью не успевает оттаять за лето при спуске водоёмов.
Значения отрицательных температур воздуха — пожалуй, главный фактор, определяющий то, с какой скоростью в тех или иных условиях будет промерзать грунт. Было проведено множество экспериментов, которые подтвердили, что величина вспучивания больше, если скорость промерзания меньше. Наблюдается зависимость этих показателей и в обратную сторону.
Коэффициент фильтрации глинистого грунта тоже может оказать влияние на то, какой оказывается величина вспучивания. Так определяется, сколько влаги проникает на границу промерзания.
Когда скорость промерзания довольно маленькая, формируется ледяная текстура. И процесс этот сопровождается тем, что увеличивается количество ледяных включений. Это связано с тем, что вода поднимается наверх из нижних слоёв. Когда подобные разновидности грунта оттаивают, их физические свойства ухудшаются. В некоторых случаях, если до промерзания у грунта имелось пластичное или твёрдое состояние, то после оттаивания и промерзания состояние может стать текущим.
При уровне до 1−1,2 метра складываются наибольшие значения в количестве льда. Во всяком случае, если сам грунт природного сложения. Это происходит там, где колебания отрицательной температуры самые большие. Обычно это происходит, когда меняется погода, наступает оттепель и так далее.
Существует несколько факторов, которые могут повлиять состояние грунта:
- Уровень подземных вод, которые залегают до шести метров ниже дневной поверхности.
- Уровень грунтовых вод.
- Гранулометрический состав.
- Число пластичности.
- Природная влажность.
Что делать, чтобы не допустить промерзания
В настоящее время используется несколько технологий, благодаря которым грунт может быть защищён от промерзания. Всё зависит от того, за какой срок должны быть выполнены земляные работы. И от того, какие условия складываются в той или иной местности относительно климата.
Главное — следует предпринимать такие меры до того, как наступят заморозки. Но после того, как осенние дожди уже закончились. Например, широко распространён метод поверхностного рыхления грунтов. Кроме того, материал утепляют специальными материалами. Или проводят химическую обработку с помощью специальных веществ.
Рыхлая структура с воздушными пустотами получается, когда поверхность вспахивается, а в дальнейшем проводится боронование. Начало промерзания отдаляется на полтора месяца из-за того, что эти факторы сочетаются со снежным покровом, который образуется естественным путём. Специальные рыхлители используются на глубине до 30−35 сантиметров. Боронование проводится на 15−20 сантиметров.
Подготовка против промерзания нужна грунтам хотя бы потому, что это делает земляные работы в зимний период гораздо более экономичными. Утепление быстротвердеющей пеной или пенопластом тоже считается перспективной технологией, которая помогает решить проблему с максимальным результатом и минимальными затратами денежных средств. В некоторых случаях использование специальных химикатов становится единственно возможным выходом. При этом не стоит волноваться, коррозии основных строительных компонентов не будет.
