Крепление скважин: Крепление скважин

Опубликовано

Содержание

Крепление скважин. Анализ образования флюидопроявляющих каналов в зацементированном пространстве скважин и мероприятия по обеспечению качественной крепи — Нефтесервис

Миграция газа в заколонном пространстве (ЗП) или переток газа между отдельными пластами сразу же после закачки в скважину цементного раствора представляет собой очень серьезную проблему, особенно для скважин, вскрывающих пласты с аномально-высоким пластовым давлением (АВПД), расположенных как на суше, так и в море.

Анализом и предотвращением причин возникновения заколонных флюидопроявлений занимаются отечественные и зарубежные исследователи долгие годы. Авторы [1-7] подразделяют межколонные газопроявления на две группы. К первой группе отнесены межколонные газопроявления, обусловленные непосредственным поступлением газа из продуктивных горизонтов через цементное кольцо и зазоры между цементным камнем и стенками скважины и обсадных колонн. Ко второй группе отнесены межколонные газопроявления, связанные с негерметичностью обсадных колонн.

Наибольший интерес представляют вопросы, относящиеся к первой группе, где основные факторы связаны с технологическими и физико-химическими процессами. Результаты исследований сводятся к следующему:

  • темпы водоотдачи цементного раствора и его расширение в наибольшей степени
    влияют на снижение давления в цементном столбе;

  • выход газа из пласта может начаться задолго до начала схватывания цемента, если цементный раствор имеет большую водоотдачу;

  • сокращение объема цементного раствора за счет гидратации (контракция) происходит до начала схватывания цемента. Величина сокращения объема колеблется от 0,1 до 0,3%;

  • снижение давления в столбе цементного раствора имеет место даже при отсутствии водоотдачи цементного раствора выше залегания газового пласта;

  • расширяющиеся цементные составы, из которых может выделяться газ после
    окончания цементирования, могут компенсировать снижение давления в столбе цементного раствора;

  • свободная вода непосредственно не влияет на утечки газа;

  • товарные цементы, которые расширяются после начала схватывания, не
    предотвращают утечки газа.

Исследования, проведенные техасским университетом и фирмой «Экссон», показали, что миграция газа в ЗП при цементировании скважины обуславливается снижением
гидростатического давления столба тампонажного раствора во время начального периода его затвердевания [8].

Анализ существующих представлений показывает, что наиболее обоснованной
действующей силой флюидопроявления следует считать градиент давления, возникающий в период освоения и эксплуатации скважин за счет депрессии на непродуктивное насыщение флюидами пластов. Представления о путях продвижения пластового флюида связываются с наиболее слабыми участками в ЗП, сопротивление которых недостаточно для предотвращения движения флюидов и с выявлением причин формирования таких участков.

В настоящее время основными причинами формирования флюидопроявляющих
каналов в структуре твердеющего тампонажного раствора в начальный период ожидания
затвердевания цемента (ОЗЦ) называют процесс седиментации и напорное воздействие
пластового флюида.

Совпадение характерных зон седиментации и изменения проницаемости говорит об определяющей роли осаждения твердых частиц в процессе повышения проницаемости
цементного раствора (камня). Убедительным аргументом в пользу этого вывода служат
исследования, выявляющие влияние времени седиментационных процессов на
проницаемость цементного камня (рисунок 1). Экспериментами доказана возможность
формирования сплошных каналов в цементном камне при использовании седиментационно неустойчивых тампонажных растворов. Полученные данные подтверждаются
промысловыми наблюдениями.

Исследовано влияние состояния поверхности стенок скважины и колонны на
образование флюидопроводящих каналов. Вопрос изучался на специальной установке,
имитирующей скважинные условия. Установка для определения пути движения газа по

заколонному пространству через незатвердевший цементный раствор (рисунок 2) состоит из компрессора (1), модели обсаженной скважины (2), колонной головки (3) и манометра (4).


РИС. 1. Влияние времени седиментации на проницаемость цементного камня


РИС. 2. Схема установки для изучения образования флюидопроводящих каналов
в тампонажном растворе

Установлено следующее:

  • степень взаимодействия седиментирующего тела с вмещающей средой снижается с уменьшением шероховатости поверхности среды;

  • вес твердой составляющей раствора при зависании в большей степени передается на ту поверхность, с которой она больше взаимодействует при седиментации;

  • зависание данного вида раствора происходит тем раньше, чем в большей степени на контактных поверхностях проявляются структурно-механические свойства скелетной
    решетки.

Проведенная научно-исследовательская работа нашла применение при разработке предложений по предупреждению некачественного крепления наклонно-направленных скважин одного из газовых месторождений Краснодарского края. Разрез скважин имеет
особенности, свойственные разрезам месторождений с АВПД:

— в нижней зоне имеется залежь, приуроченная к поровым коллекторам с АВПД;

— средняя зона представляет собой мощную (тысячи метров) толщу-покрышку,
сложенную глинами с маломощными, имеющими небольшое простирание, прослоями песчаников и алевролитов;

— верхняя зона сложена чередованием коллекторов и неколлекторов, она доступна для бокового и нисходящего движения вод; для этой зоны характерны нормальные давления флюидов.

Пример выделения зон АВПД по данным бокового каротажа в скважине данного
месторождения приведен на рисунке 3.

На основании анализа промысловых материалов сделан следующий вывод: причиной некачественного цементирования эксплуатационной колонны в скважине с появлением
после ОЗЦ заколонных перетоков является геологический фактор, а именно: пересечение скважиной пласта, относящегося к линзовидному нефтегазоводонасыщенному телу с

экстремальным градиентом порового давления, что не было учтено при цементировании скважины. Это привело к образованию флюидопроводящих каналов в цементном камне из-за несоответствия параметров применяемого тампонажного раствора требуемому значению.

Анализ тампонажного раствора для цементирования эксплуатационной колонны в данной скважине с учетом горно-геологических условий показал возможные изменения самого процесса формирования цементного камня в заколонном пространстве. Произошедшие в цементном камне в результате этого изменения могут быть оценены как влияние геологических и физико-химических факторов на качество крепи скважины.

Физико-химические факторы: седиментационное каналообразование; суффозия;

высокая водоотдача цементного раствора; наличие глинистой корки в зоне контакта с
тампонажным раствором; коагуляция тампонажных растворов в результате применения для


РИС. 3. Пример выделения зон АВПД по данным бокового каротажа в наклонно-направленной скважине рассматриваемого месторождения

их обработки химически несовместимых реагентов; повышенная проницаемость цементного камня; коррозия при воздействии агрессивных пластовых флюидов или пластовых вод не имеют места за исключением возможного проявления контракционного эффекта при твердении тампонажного раствора с образованием пристенного слоя воды в зоне контакта
«колонна – цементный камень».

Кроме того, на образование заколонных проявлений влияет содержание газа в
буровом растворе.

Особенностью технологии цементирования в геолого-технических условиях скважин данной площади являются повышенные требования к соблюдению программы цементирования, выдерживанию необходимых технологических свойств тампонажного раствора в интервале открытого ствола и в межколонном пространстве. При кратковременности процесса
цементирования кажущиеся незначительными отклонения режимов наземных и внутрискважинных работ от рекомендуемых могут оказать отрицательное влияние на качество цементирования скважин.

Для предотвращения заколонных перетоков и улучшения качества
крепления эксплуатационной колонны рекомендуется выполнение следующих мероприятий в период цементирования:

1. Буровой раствор дегазировать по всему объему, в течение 1,5 циклов циркуляции контролировать соответствие параметров раствора проектным.

2. В технологическую оснастку эксплуатационной колонны включить центраторы и турбулизаторы.

3. Провести цементирование эксплуатационной колонны в одну ступень путем порционной закачки двух пачек тампонажного раствора.

4. В целях устранения контракционного эффекта применяемый для цементирования эксплуатационной колонны тампонажный материал типа ЦТТУ I-160 может быть модифицирован введением расширяющей добавки на основе оксида магния. Ее количество определяется экспериментально с учетом термобарических условий скважины.

5. Использованный цемент и реагенты для обработки тампонажного раствора по
термостойкости должны соответствовать условиям цементирования эксплуатационной
колонны. Для обработки тампонажного раствора использованы реагенты: понизитель
фильтрации и регулятор реологических свойств, пластификатор, замедлитель сроков
схватывания, термостабилизатор, пеногаситель.

6. При подборе рецептур тампонажных растворов, исходить из того, что они должны обладать рядом специфических свойств:

  • контракционный эффект тампонажного раствора при затвердении его в камень
    должен быть пониженным;

  • седиментационная устойчивость тампонажных растворов должна быть высокой;
    водоотстой не должен превышать 1–1,5%, а материалы, используемые для приготовления тампонажного раствора, должны давать однородные по плотности смеси;

  • сроки схватывания тампонажных растворов следует подбирать, исходя из сроков начала загустевания смесей при забойных динамических температурных условиях и давлениях; время загустевания должно на 25% превышать время, необходимое для проведения всей операции цементирования, но не более чем на 30–40 мин;

  • тампонажные растворы должны иметь повышенные реологические характеристики (максимально допустимую динамическую вязкость и статическое напряжение сдвига), обеспечивающие, однако, успешное их транспортирование в интервал цеменирования;

  • водоотдача тампонажного раствора, особенно в случае очистки стенок скважины от глинистой корки, должна быть минимальной в конкретных условиях применения;

  • при выборе тампонажных материалов и реагентов предпочтение отдается тем,
    которые обеспечивают необходимое время между началом и концом схватывания;

  • химические реагенты для обработки тампонажных растворов следует выбирать также из условия максимальной вязкости жидкости затворения, плотность воды затворения желательно иметь повышенную, для чего рекомендуется растворять в ней
    поваренную или другие соли.

Таким образом, качество крепления скважин определяется как комплексом технологических мероприятий в процессе цементирования, так и физико-химическими свойствами применяемых буровых и тампонажных растворов. Несоответствие указанных факторов горно-геологическим условиям скважин приводит к разного рода осложнениям, наиболее существенным из которых в плане обеспечения надежного изоляционного комплекса скважины являются заколонные флюидопроявления.

Предложенные в данной работе мероприятия могут быть применены при креплении скважин на месторождениях и ПХГ с учетом индивидуальной проработки
в соответствии с конкретными горно-геологическими условиями.

Литература:

  1. Булатов А.И. Газопроявления в скважинах и борьба с ними [Текст] / А.И. Булатов, В.И. Рябченко, И.Я. Сибирко [и др.]. – М. : Недра, 2009. – С. 63 – 144.

  2. Егорова Е.В. Возможности математического моделирования механизмов миграции газа в заколонном пространстве нефтяных и газовых скважин [Текст] / НТЖ Геология, география и глобальная энергия. – 2014. — № 3 (54).

  3. Малеванский, В.Д. Открытые газовые фонтаны и борьба с ними [Текст] /
    В.Д. Малеванский. – М. : Гостоптехиздат, 1993. – С. 148.

  4. Линевский А.А. К вопросу борьбы с обводнением скважин [Текст] /
    А.А. Линевский // Азерб. нефтяное хозяйство. – Баку, 1990. № 4. – С. 12.

  5. Мариампольский Н.А. Промывка и разобщение пластов в глубоких скважинах [Текст] / Н.А. Мариампольский, В.М. Муняев. – М.: Гостоптехиздат, 1992. – С. 124.

  6. Булатов А. И. О природе межтрубных газо–, водо– и нефтепроявлений [Текст] / А.И. Булатов // Газовая промышленность. – М., – 2003. – № 12. – С. 24.

  7. Мамаджанов У.Д. Затрубные проявления газа [Текст] / У.Д. Мамаджанов,
    В.Е. Халфин // Нефтяное хозяйство. – М., – 1996. – № 9. – С. 22.

  8. Левайн Д.К. Предотвращение миграции газа в затрубном пространстве цементируемой скважины [Текст] / Д.К. Левайн, Э.У. Томас, Х.П. Безнер [и др.] // Нефть, газ и нефтехимия за рубежом. – М., 2008. – № 10. – С. 8 – 17.

Крепление скважин

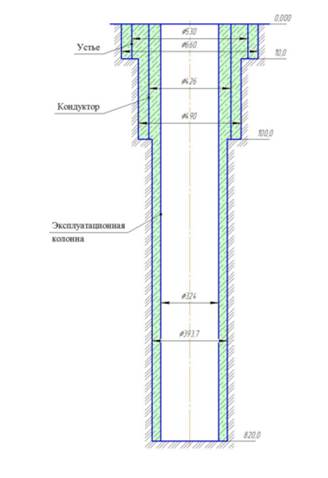

Крепление скважин как термин описывает процесс укрепления ее стенок, который может быть реализован как с помощью обсадных труб, так и с использованием тампонажных составов. Наиболее часто применяется технология последовательного спуска и цементирования ряда элементов: направляющей, эксплуатационной и промежуточной колонны, а также кондуктора.

Процедура крепления скважин требует проведения ряда профилактических работ, в числе которых – измерение размера скважины и ее объема, а также исследование ее поперечного сечения для определения его размера и формы. Все эти данные необходимы для правильного расчета требуемого количества цементирующего состава. Кроме того, перед началом работ по креплению скважин производят замеры пластового давления, давления гидроразрыва пласта и гидростатического давления в скважине. На основе этой информации определяется количество зон крепления.

Помимо предварительного исследования самой скважины подвергаются проверке и используемые для крепления скважин обсадные трубы. Для того, чтобы убедиться в их надежности проводится визуальный осмотр и гидравлическое испытание на внутреннее давление. Таким образом определяется соответствие труб необходимым стандартам и их пригодность к использованию.

Обсадная колонна из соединенных между собой обсадных труб (при помощи сварки или муфтовых соединений), как правило, спускается в скважину за один прием. После спуска обсадных колонн начинается процесс цементирования скважины, для чего в трубы закачивается тампонажный состав, вытесняемый затем в заколонное пространство. Реализация данного процесса позволяет обеспечить герметичность колонны, а также исключает возможность сообщения пластов между собой и с поверхностью.

Цементный состав рассчитывается исходя из многих показателей, в числе которых – тип грунта, с которым состав будет контактировать после закачки. Так, например, в глинистых или солевых породах нецелесообразно использовать цементные составы на основе пресной воды, поскольку, взаимодействуя с окружающей средой, такой раствор будет образовывать негерметичный, рыхлый слой в зоне контакта. В указанных условиях гораздо эффективнее использовать цементные составы на основе солевых растворов.

После завершения процесса нагнетания цементного раствора для крепления скважин требуется время на его схватывание, этот показатель зависит как от внешних условий, так и от использования добавок: ускорителей и замедлителей схватывания.

Высокотехнологичное крепление скважин с технологической оснасткой обсадных колонн ЗАО «АРТ-Оснастка» — Бурение и Нефть

High-tech attachment wells with industrial intermediate casing «ART-Osnastka» CJSC

I. Asfandiyarov, «ART-Osnastka» CJSC

Закрытое акционерное общество «АРТ-Оснастка» на протяжении более десяти лет занимается разработкой и производством технологий и технических средств для крепления нефтяных и газовых скважин на месторождениях с различными геолого-техническими условиями. Представленная продукция апробирована и широко применяется при строительстве скважин на территории Российской Федерации, стран ближнего и дальнего зарубежья.

Closed Joint Stock Company «ART-OSNASTKA» for more than ten years of experience in the development and production of technologies and means for securing oil and gas wells in different geological and technical conditions. The presented products are approved and widely used in the construction of wells in the territory of the Russian Federation, CIS and far abroad.

Крепление скважин – завершающий, наиболее сложный и ответственный технологический процесс, от качест­ва выполнения которого в значительной степени зависит успешность строительст­ва скважины, ее продуктивность и долговечность.
В настоящее время тенденции, связанные с увеличением объемов эксплуатационного бурения, освоением месторождений, находящихся на поздней стадии разработки, а также новых месторождений со сложными геолого-техническими условиями, указывают на необходимость решения существующих проблем в области качества крепления нефтяных и газовых скважин, и этот вопрос становится все более актуальным. Отсутствие качественного и долговременного разобщения пластов, межколонные и межпластовые нефтегазоводопроявления и перетоки, поглощения и недоподъем цементного раствора на заданную высоту – все эти осложнения приводят к снижению продуктивности построенных скважин и в целом эффективности разработки месторождения, увеличению затрат на ремонтные работы в процессе освоения и эксплуатации скважины.
Для проведения качественного крепления скважины необходимо на всех этапах, от подготовки ствола скважины до спуска обсадной колонны и ее дальнейшего цементирования, обеспечить грамотный подбор применяемых для осуществления данных операций технологий, оборудования и материалов.
Закрытое акционерное общество «АРТ-Оснастка» на протяжении более десяти лет занимается разработкой и производством технологий и технических средств для крепления нефтяных и газовых скважин на месторождениях с различными геолого-техническими условиями. Представленная продукция апробирована и широко применяется при строительстве скважин на территории Российской Федерации, стран ближнего и дальнего зарубежья.

Цементирование обсадной

колонны с применением муфты или пакера двухступенчатого цементирования

С целью предотвращения поглощений при цементировании эксплуатационных колонн и как следствие – недоподъема тампонажного раствора на заданную высоту применяют способ ступенчатого цементирования скважин с подъемом тампонажного раствора за обсадной колонной в несколько ступеней. Сущность способа заключается в том, что в результате уменьшения интервала цементирования в один прием на пласты действует меньшее давление, в связи с чем уменьшается опасность поглощений. Для проведения цементирования по данной технологии специалистами ЗАО «АРТ-Оснастка» разработан комплекс технических средств, включающий в себя муфты и пакеры двухступенчатого цементирования.

Производственный комплекс ЗАО «АРТ–Оснастка» оснащен новейшим высокопроизводительным металлообрабатывающим оборудованием, высокоточными станками с числовым программным управлением (ЧПУ), собственным автономным производством изделий из современных эластомерных и полимерных материалов.

Муфта гидромеханическая двухступенчатого цементирования тип 820 (рис. 1) предназначена для проведения цементирования обсадной колонны в две ступени с целью снижения репрессии на пласт, при наличии неизолированных зон поглощения. Муфта может применяться в комплексе с другими устройствами – пакерами, устройствами селективной изоляции и т. п. Конструкция муфты предусматривает гидравлический способ открытия циркуляционных окон путем создания избыточного давления в обсадной колонне, что обуславливает возможность ее применения как в наклонно-направленных, так и горизонтальных скважинах. Закрытие циркуляционных окон производится запорной продавочной пробкой при посадке в седло муфты и дальнейшем создании избыточного давления в обсадной колонне. Для проведения данных операций в комплект поставки входят: две управляющие продавочные пробки с алюминиевыми наконечниками и патрубок со «стоп»-кольцом, причем первая проходная продавочная пробка оснащена фиксатором, позволяющим пробке жестко и герметично фиксироваться в «стоп»-кольце патрубка, тем самым дублируя работу обратного клапана. Еще одной отличительной особенностью данной муфты является наличие дополнительной третьей – промежуточной пробки, предназначенной для исключения возможности возникновения зоны смешения с образованием цементного стакана ниже муфты в процессе цементирования второй ступени. Муфта тип 820 является базовой комплектацией, может оснащаться дополнительными опциями и выпускаться в следующих модификациях:
• тип 821 с опцией «дополнительная нижняя пробка первой ступени с разрывной диафрагмой» – данная проб­ка обеспечивает очищение внутренней поверхности колонны обсадных труб от остатков бурового раствора и разделяет в период движения по колонне обсадных труб буферную жидкость или буровой раствор и продавливаемый в затрубное пространство тампонажный раствор, с целью исключения образования зоны смешения, что позволяет существенно повысить качество крепления скважины;
• тип 822 с опцией «фиксируемые от вращения продавочные пробки» – предусмотренный механизм фиксации от вращения предотвращает проворачивание продавочных пробок в процессе разбуривания, что позволяет облегчить разбуривание и сократить затрачиваемое время.
Сегодня ЗАО «АРТ-Оснастка» освоено производство муфт тип 820 для оснащения обсадных колонн от 114 мм до 340 мм c присоединительными резьбами ОТТМ, ОТТГ, Батресс, а также по специальному заказу – с премиальными резьбами типа TMK FMC, TMK GF, TMK PF, TMK PF ET, VAM TOP.
Надежная конструкция муфты тип 820 зарекомендовала себя при строительстве уже более 1100 скважин. Основными потребителями данной продукции на сегодня являются: ОАО АНК «Башнефть», ГУП РК «Черноморнефтегаз», ООО «ИНК-Сервис», АО «ИНК-Запад» ООО «Интегра-Сервисы», ЗАО «ССК», ООО «Газпром-Бурение», ТОО «Юго-Восточная сервисная группа», АО «ОнтустикМунайГаз», ОАО «Оренбургнефть», РУП «ПО «Белоруснефть», Международная сервисная группа ERIELL, Halliburton, ООО «СК «ПетроАльянс» и многие другие.
Для проведения двухступенчатого цементирования с одновременным разобщением пластов специалистами ЗАО «АРТ-Оснастка» разработан пакер заколонный гидромеханический двухступенчатого цементирования тип 950 (рис. 2). Это техническое средство включает в себя заколонный пакер и муфту ступенчатого цементирования, выполненные в едином корпусе. Раскрытие уплотнительного элемента пакера происходит гидравлическим способом, путем создания избыточного давления в обсадной колонне. Открытие и закрытие циркуляционных окон происходит по аналогии с муфтой ступенчатого цементирования тип 820. Для проведения данных операций в комплект поставки аналогично входят три пробки и патрубок со «стоп»-кольцом. Пакер тип 950 является базовой комплектацией и может оснащаться дополнительной опцией «фиксируемые от вращения продавочные пробки», выпускаясь в модификации тип 951.
Существенным преимуществом применения технологии двухступенчатого цементирования обсадной колонны с применением пакера тип 950 и его модификаций является отсутствие необходимости ожидания затвердевания цемента (ОЗЦ) первой ступени, что способствует сокращению цикла строительства скважины. Проведение процесса цементирования второй ступени возможно сразу после раскрытия уплотнительного элемента пакера, открытия циркуляционных отверстий и дальнейшей срезки излишков тампонажного раствора и вымывания их на устье скважины.

Цементирование обсадной колонны

с применением заколонного

гидравлического пакера

Современный анализ состояния фонда нефтяных и газовых скважин показывает, что основными причинами низкого качества крепления скважин по-прежнему является отсутствие герметичности заколонного пространства. Отсутствие герметичной и надежной крепи, качественного и долговременного разобщения пластов рано или поздно приводит к образованию межколонных и межпластовых нефтегазоводопроявлений и перетоков, осложнениям, способным привести к снижению дебита построенных скважин, их частичному или полному обводнению.
В 2014 – 2015 гг. специалистами ЗАО «АРТ-Оснастка» проделан большой объем работы в области разработки, испытаний и запуска в серийное производство заколонного пакера гидравлического типа с надувным уплотнительным элементом. В процессе создания данного технического средства был проведен тщательный анализ вариантов исполнения аналогичной продукции известными зарубежными производителями оборудования для бурения скважин, лидерами в этой области. Полученные знания позволили ЗАО «АРТ-Оснастка» разработать продукт, по многим показателям не имеющий аналогов в Российской Федерации.
Пакер заколонный гидравлический проходной тип 1010 (рис. 3) предназначен для качественного разобщения близко расположенных пластов при креплении нефтяных и газовых скважин, исключения межпластовых перетоков, оптимизации условий формирования и службы цементного камня в прилегающих зонах. Надежная конструкция обеспечивает безотказную работу пакера при креплении как наклонно-направленных, так и горизонтальных скважин. Срабатывание пакера происходит путем создания избыточного давления в обсадной колонне после окончания процесса цементирования и получения сигнала «стоп». Передача давления из внутритрубного пространства в клапанный узел пакера происходит через канал, образующийся после среза цементировочной пробкой срезной заглушки, герметично установленной в корпусе пакера и являющейся элементом системы защиты от преждевременного срабатывания. Еще одной функцией, которую выполняет этот элемент пакера, является защита от засорения шламом в процессе спуска и цементирования обсадной колонны клапанного узла пакера. Специально разработанный клапанный узел является отличительной особенностью пакера тип 1010.
Клапанный узел пакера (рис. 4), расположенный в неподвижном верхнем концевике, представляет собой систему каналов, сообщающих между собой внутритрубное, внутрипакерное и затрубное пространства при помощи двух смонтированных в нем обратных клапанов (впускной клапан и запорный клапан). Каждый обратный клапан оснащен срезным штифтом, при помощи которого регулируется значение давления активации и деактивации пакера. В комплект поставки пакера тип 1010 входит набор срезных штифтов для различных значений давлений. Таким образом, настройку пакера можно проводить в полевых условиях, что само по себе является большим преимуществом. При помощи данной системы каналов и обратных клапанов осуществляется открытие внутрипакерного пространства для входа жидкости и его надежное блокирование после того, как уплотнительный элемент пакера полностью надуется.
Пакер тип 1010 оснащен высокопрочным армированным уплотнительным элементом (рис. 5), длина которого составляет 1,2 м. Уплотнительный элемент включает в себя два слоя маслобензостойкого эластомерного материала, между которыми на всей длине размещен армирующий каркас, выполненный из множества стальных нитей, переплетенных между собой. Армирующий каркас и оба слоя эластомера прочно и герметично соединены с неподвижным верхним и подвижным нижним концевиками пакера. Такая конструкция исключает возможность разгерметизации уплотнительного элемента при воздействии на пакер высоких значений перепада давления в процессе пакеровки или при эксплуатации пакера в дальнейшем. Внутренний, тонкий слой эластомера предназначен для герметичного удержания жидкости внутри пакера. Армирующий каркас исключает излишнее осевое удлинение и радиальное расширение уплотнительного элемента пакера, способное привести к его разрушению, позволяет пакеру выдерживать значительные перепады давления между разобщаемыми зонами в процессе строительства и эксплуатации скважины, защищает пакер от повреждения ударной волной, возникающей при перфорации. Внешний, более толстый слой эластомера непосредственно контактирует со стенкой скважины, герметизируя затрубное пространство.
Отличительной особенностью пакера тип 1010 является высокий коэффициент пакеровки, для некоторых типоразмеров значение которого достигает Кп = 1,55. Это становится возможным благодаря особой конструкции уплотнительного элемента и наличию в пакере подвижного нижнего концевика, который перемещается, скользя по корпусу в процессе надувания пакера.
На данный момент специалистами ЗАО «АРТ-Оснастка» разработана линейка пакеров тип 1010 с уплотнительными элементами длиной 1,2 м для обсадных колонн 146 мм, 168 мм и 178 мм. Ведется подготовка конструкторской документации для пакеров с уплотнительным элементом длиной 2 м и 3 м. Разработанные технические средства подверглись многократным стендовым испытаниям, для проведения которых было изготовлено несколько специальных стендов (рис. 6), имитирующих стволы скважин различного диаметра. Испытательный стенд позволяет проводить опрессовку пакера избыточным давлением до 300 кг/см2.
Каждое испытание пакера включало в себя следующие этапы:
1. Создание внутри пакера избыточного давления, достаточного для среза штифта впускного обратного клапана. Фиксация полученного значения давления открытия клапанной системы.
2. Наполнение пакера жидкостью.
3. Создание внутри пакера избыточного давления, достаточного для среза штифта запорного обратного клапана. Фиксация полученного значения давления закрытия клапанной системы.
4. Создание перепада давления величиной 200 кг/см2* на пакер сверху.
5. Создание перепада давления величиной 200 кг/см2* на пакер снизу.
6. Создание перепада давления, достаточного для разрушения уплотнительного элемента и дальнейшей разгерметизации пакера. Фиксация полученного значения
*(По техническому заданию – значение максимального выдерживаемого пакером перепада давления между разобщаемыми зонами при Кп=1,24).
Разработанные технические средства успешно прошли стендовые испытания, полученные результаты показали высокую эксплуатационную надежность данного оборудования. Результаты испытаний на примере пакера тип 1010 для обсадной колонны 168 мм показаны в табл. 1. Технические характеристики пакеров тип 1010 для обсадных колонн 146 мм, 168 мм и 178 мм представлены в табл. 2.
В заключение для потенциальных клиентов, до сегодняшнего дня не имевших опыта работы с технологической оснасткой для крепления скважин производства ЗАО «АРТ-Оснастка», хотелось бы отметить, наше предприятие – современная компания с командой настоящих профессионалов, мастеров своего дела. Будучи верными своим принципам постоянного повышения качества по всем направлениям, оригинального мышления во всем и нестандартного подхода ко всему, мы не боимся постановки перед собой сложных задач и с удовольствием занимаемся реализацией их решений, осознавая, что результат нашей деятельности способствует повышению доходности нефтегазовых активов клиентов компании. Производственный комплекс предприятия оснащен новейшим высокопроизводительным металлообрабатывающим оборудованием, высокоточными станками с числовым программным управлением (ЧПУ), собственным автономным производством изделий из современных эластомерных и полимерных материалов. На предприятии ведется круглосуточный входной контроль качества приобретаемого сырья и материалов. Разработана система и есть все необходимое для контроля качества выпускаемой и испытаний разрабатываемой продукции.
Наша главная цель – быть надежным партнером для клиентов в том, что мы умеем делать лучше всего, – производстве технологической оснастки для крепления нефтяных и газовых скважин. Всегда в нужных объемах и наивысшего качества!
