Катки и виброкатки Wacker Neuson (самоходные, ручные, траншейные)

Классификация виброкатков

Если систематизировать выпускаемые немецкой компанией катки то получается три направления:

— Ручные гладковальцовые

— Траншейные кулачковые

— Дорожные с сидением для оператора

— Грунтовые

Наиболее популярные считаются ручные версии. Оператор находится перед машиной и путем ручек управления направляет движение катка в требуемую сторону. Они относительно компактны и способны укатать асфальт или уплотнить засыпку в стесненных условиях строительной площадки. Их часто покупают дорожно-строительные компании, которые специализируются на обустройстве дворовых территорий. Ручная модификация в режиме «вибро», обладает 13кН центробежной силы. Таким образом, машина комбинирует статическое воздействие массы 800 кг и динамическое воздействие вибрации. В режиме «вибро» улучшается качество уплотнения связных и твердых грунтов. Катки имеют большую производительность, чем виброплиты, и работают преимущественно за счет статистического давления на поверхность.

Отдельного внимания требуют траншейные модификации Wacker Neuson. Как уже было отмечено, они управляются через специальный дистанционный пульт. Их вальцы имеют выпуклости, для зацепа в вязких грунтах. Сама по себе машина достаточно тяжелая и в режиме вибрации обладает наилучшими показателями по уплотнению грунта среди других специализированных устройств. Покупатели такой машины это организации с профессиональной направленностью по подготовке грунтов к строительству дорог или фундаментов.

Чем отличается виброкаток от виброплиты?

Иногда заказчик оборудования задается вопросом, можно ли использовать виброкаток как замену тяжелой виброплиты? Ответ на этот заложен в функциональных возможностях и технологических характеристиках каждой единицы. Начнем с того что у ручной модификации гладковальцовой машины Wacker Neuson величина центробежной силы 13кН, а у тяжелых дизельных виброплит 55-65 кН. Исходя из этого положения, виброплиты могут применятся для уплотнения значительной по глубине песчаной засыпки (60-70 см), а ручной виброкаток больше подходят для уплотнения за раз относительно небольшого песочно-щебневого слоя в 25-30 см.

Далее анализируем способ движения. Вальцовые укладчики перемещаются путем вращения валов, а вибрационные плиты по средством частых низкоамплитудных «подпрыгиваний». Поэтому для асфальта наиболее оптимально использовать катки в режиме отключенной вибрации, которые через накат выдают наилучшее качество поверхности. В свою очередь тяжелые вибрационные плиты подходят только для подготовки основания под асфальт, но никак не для укладки асфальтового покрытия. Подводя итог, скажем, что это два разных вида уплотнительного оборудования, каждый их которых применяется для решения конкретных задач при строительстве дорожных покрытий.

Что эффективнее для уплотнения грунта?

Необходимо понимать, что воздействие на грунт может происходить различными способами, например через накат, вибротрамбовку, статичную прессовку, а также ряд других естественных и искусственных способов. В нашем случае мы сравниваем эффективность наката и трамбования. В современном строительстве дорог используют внушительные по размерам катки. Такие машины за счет своей массы воздействуют наиболее эффективно на различные поверхности. Возникает вопрос, может ли виброплита с высокой пробивной способностью конкурировать по эффективности с укатывающей техникой? Инновационные виброплиты серии DPU100-70 производства Wacker Neuson, работая в соединении 3-х штук, претендуют на альтернативу грунтовым виброкаткам. Но, пожалуй, это один из немногих примеров, такого технологически сложного решения. В остальных случаях большие укатывающие машины более производительны. С другой стороны, если условия строительной площадки не позволяют развернуть крупную технику, применение тяжелой вибрационной плиты это наилучший вариант. Поэтому и в данном вопросе необходимо изначально исходить из производственных условий и опираясь на это делать наиболее оптимальный выбор в сторону той или иной технологии.

Траншейный каток без альтернатив

Немецкая компания Wacker Neuson как профессиональный производитель малой механизации для уплотнения грунта, не могло обойти стороной такой вид строительного оборудования как траншейный виброкаток. Особенность данного вида оборудования: наличие на вальцах специальных технологических выступов. Ребристые вальцы позволили применять укатывающие машины в траншеях с песчаной засыпкой более 1 метра в одном слое. Это позволяет многократно увеличить скорость строительных работ. Более того в условиях узких траншей, это почти единственный адекватный вариант техники, которая обеспечила бы возможность уплотнения сыпучих грунтов. Конечно, с этой задачей может справиться и вибротрамбовка, но при сравнении производительности, становиться очевидным выбор в пользу специальной траншейной машины. Подробнее о технических характеристиках данных модификаций можно ознакомиться перейдя на страницу с описанием. Отметим лишь тот факт, что многие строительные организации специализирующиеся на прокладке трубопроводов и инженерных сетей по достоинству оценили функциональность и технологичность данного оборудования.

Дорожные катки, широкий выбор

Каток – незаменимая спецтехника при проведении дорожных работ. Современный рынок машин данного класса может предложить различные виды моделей, в зависимости от условий строительного процесса. В основе катка всегда стоит вальцовый механизм – рабочий инструмент данной машины, выполняющий уплотнение грунта.

Виды катков и сферы их применения

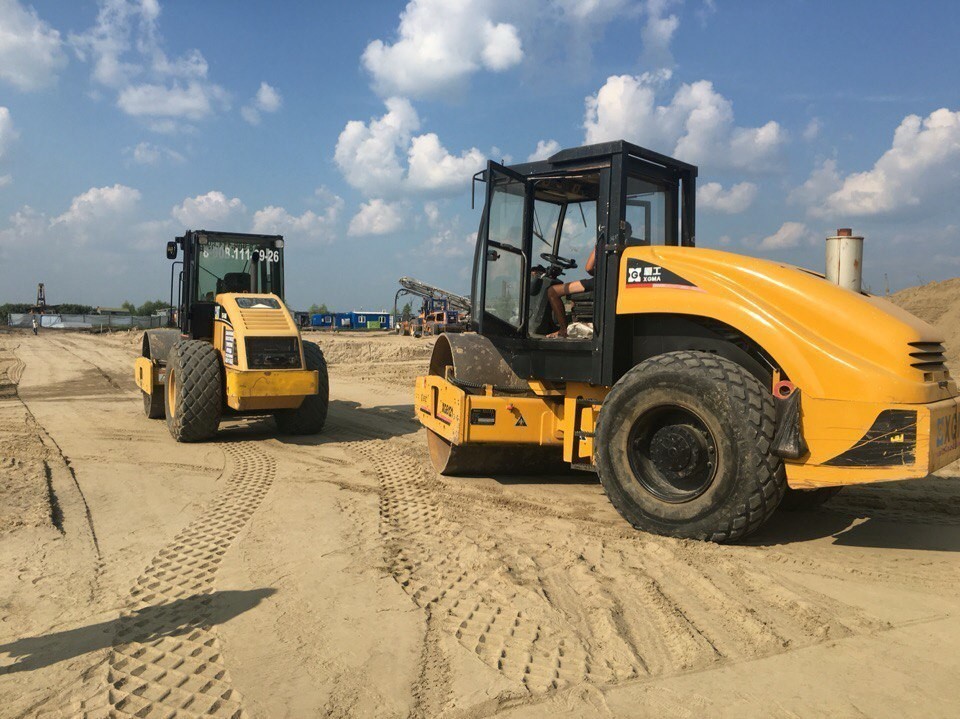

Наиболее распространенными катками являются гладковальцовые модели – их задача заключается в уплотнении верхних слоев грунта под своим весом.

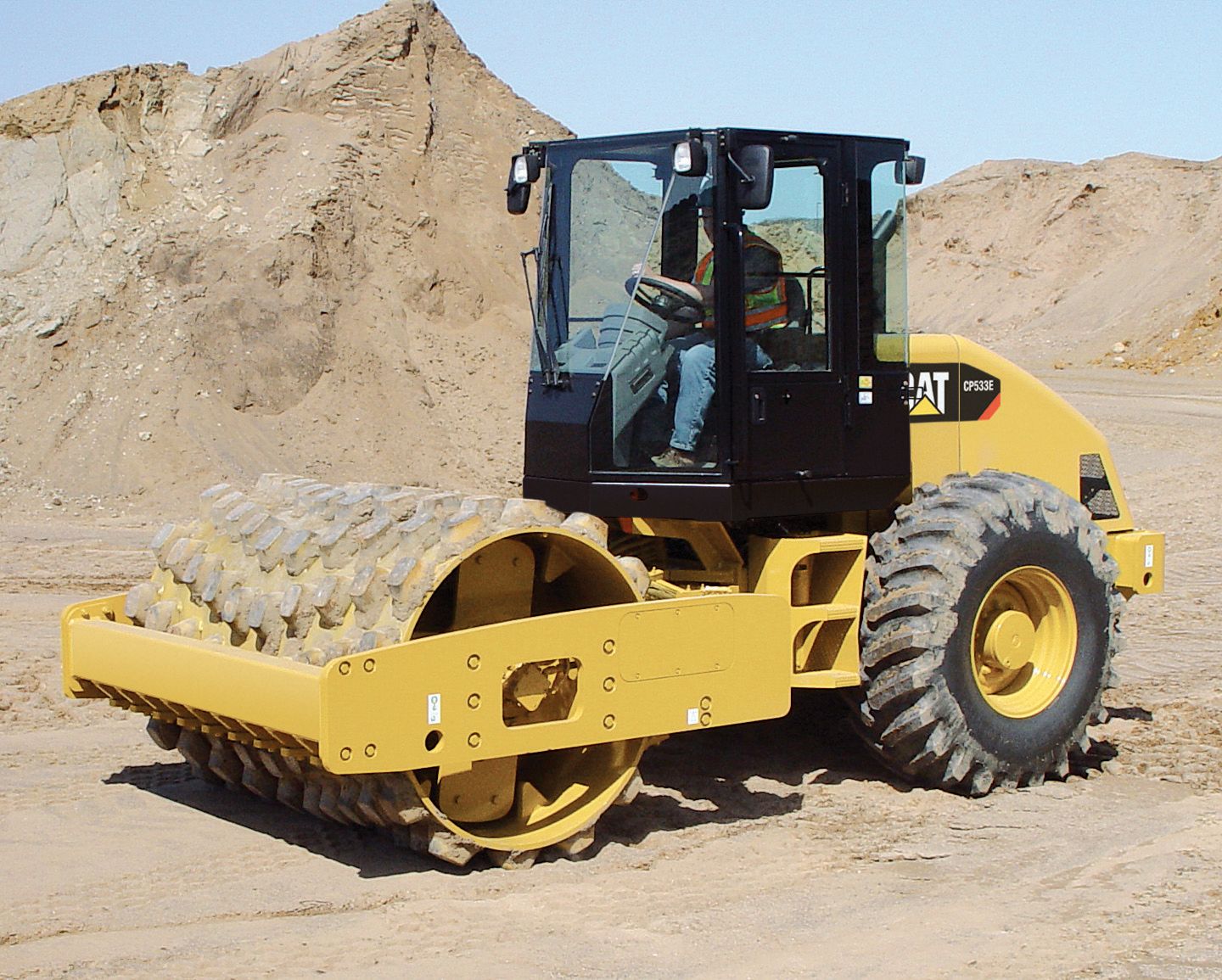

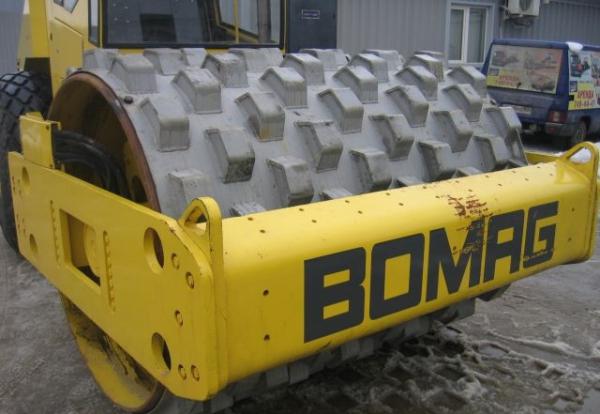

Кулачковые катки предназначены для более узкоспециализированной работы. Их применение возможно на наклонных и обводненных площадях. Наиболее эффективен данный каток в работе со связным рыхлым грунтом – эффективная глубина уплотнения может достигать 80 см. Однако кулачковый каток оставляет верхний слой грунта взрыхленным, поэтому, как правило, его работу комбинируют с работой гладковальцового катка.

Решетчатые катки – помимо функции уплотнения, выполняют работу по дроблению крупных фрагментов грунта, что приводит к улучшению результата.

Наконец, пневмоколесные модели катков способствуют эффективному уплотнению насыпных материалов, например щебня, асфальта или же гравия.

Эффективная глубина уплотнения в этом случае определяется массой машины и может достигать величины до 40 см, при условии, что каток имеет массу около 50 тонн.

Кроме всего прочего, существуют комбинированные катки, сочетающие в себе несколько видов катков, благодаря тому, что имеют 2 или 3 вальцов разных видов. Самый частый пример – каток с гладким и пневматическим вальцами.

Виброкатки

Виброкаток – это усовершенствованный каток классического типа, вибрация вальцового механизма значительно повышает степень утрамбовки. Благодаря новому подходу к утрамбовке асфальта, виброкаток экономит массу времени пользователю, так как для необходимого уплотнения асфальта требуется всего один проход катка, в отличии от нескольких проходов других катков для достижения того же результата.

Взять виброкаток в аренду можно и в Перми, обращайтесь к нам, мы предлагаем виброкаток в аренду!

Одновальцовые дорожные катки : Дорожный каток ZOOMLION YZK25

Описание

Вибрационный каток YZK25 компании ZOOMLION – это самоходный вибрационный каток для тяжелого режима работы с вальцом, оснащенным накладкой. В основном он предназначен для уплотнения покрытий из глины и илистого грунта и является идеальным инструментом уплотнения на шоссейных дорогах высокого класса, железных дорогах, в аэропортах, портах, дамбах, шахтах при любых погодных условиях, а также для работ на объектах промышленного строительства.
Вибрационный каток YZK25 обладает следующими характеристиками и эксплуатационными показателями: полная гидравлическая трансмиссия, двухуровневая бесконечно регулируемая скорость, двойная частота, двойная амплитуда, сочлененное рулевое управление, полностью закрытая кабина с кондиционером воздуха. Шевронный рисунок накладки обеспечивает гладкую поверхность после уплотнения. Узлы для всех основных систем закупаются у международных производителей. Он имеет отличные показатели по уплотнению, надежности, простоте в эксплуатации, безопасности, экономичности, комфортности и т.д.
Эксплуатационные показатели и конструктивные особенности:

  • При создании катка использовался опыт разработок и результаты исследований, проводимых в течение нескольких десятилетий исследовательским институтом строительных машин в Чанше и министерством строительства, а также несколько национальных запатентованных технологий.
  • Шевронный рисунок накладки обеспечивает гладкую поверхность после уплотнения.
  • Хорошая центробежная сила, высокая амплитуда, оптимальное соответствие данных вибрации, отличные показатели по уплотнению и высокая эффективность.
  • Полный гидравлический привод, двойной привод, двухуровневая бесконечно регулируемая скорость, двойная частота и двойная амплитуда.
  • Основной тормоз, стояночный тормоз и аварийный тормоз обеспечивают безопасность оператора.
  • Двигатели компании Deutz Co. с воздушным охлаждением, гидравлические насосы и двигатели компании Rexroth Co., подшипники вальцов компании FAG Co., Германия и ведущие мосты компании DANA Co. из США являются оригинальными продуктами, импортируемыми известнейшими мировыми производителями.
  • Полностью закрытая кабина с кондиционером воздуха, электронное управление, простота в эксплуатации, безопасность и комфортабельность.
  • Новый обтекаемый дизайн, отличный задний обзор, удобная конструкция для сервисного и технического обслуживания.

Характеристики

Характеристики

Дорожный каток ZOOMLION YZK25

Производитель:
ZOOMLION
Модель: YZK25
Технические данные
Общий вес(кг): 25000
Диаметр вибрационного вальца (мм): Ø1600х2150
Статическая линейная нагрузка на вибрационное колесо (Н/см):
Частота вибрации (Гц): 28/32
Усилие вибрации (кН): 430/280
Распределение массы на переднюю ось (кг):
Распределение массы на заднюю ось (кг):
Номинальная амплитуда колебаний (мм): 1. 8/0.95
Скорость движения (км/ч):
передача I 2
передача II 5
передача III 10
Теоретическим уклоном(%): 45
Минимальный радиус поворота(мм): 6400
Габаритный размер (ДхШхВ) (мм): 6310x2480x3270
Колеблющийся угол (°): ±10°
Угол поворота (°): ±35
Шины: 23. 1-26
Емкость дизельного бака (л): 410
Емкость гидравлического бака (л): 117
Двигатель:
Производитель двигателя: DEUTZ
Модель двигателя: BF6M1013ECP
Тип топлива: Дизель
Система охлаждения двигателя: Шестицилиндровый, с водяным охлаждением, турбонаддув
Номинальная мощность(кВт/л. с.): 176/239,293
Количество цилиндров: 6
Максимальный крутящий момент двигателя (Нм/об/мин): 700/1400
Диаметр цилиндра х ход цилиндра (мм): 108х130
Объем двигателя(мл): 4.760
Номинальная частота вращения (обр/мин): 2300
Расход топлива (г / кВт.ч): 193
Габариты двигателя (ДхШхВ) (мм): 1500х900х1450
Вес двигателя (кг): 625

Нужны запчасти?

. ..

Классификация асфальтных катков

15/03/2017

автор ДСК «Вовди»

Асфальто укладочные машины или просто каток – что это? Каковы принципы его работы, классификация и в чем плюсы аренды дорожного катка в компании «Вовди». Постараемся ответить на эти вопросы в данной статье.
Каток – машина для уплотнения грунта, асфальта и так далее (по данным Википедия)
Главной рабочей частью катка является валец — цилиндр, расположенный вместо колеса или колёс. Своим большим весом каток сдавливает вещество, тем самым уплотняя его.

Классификация асфальтных катков:

По способу передвижения:

  • Прицепные катки — для передвижения требуется энергия тягача (человек, лошадь, трактор, или другое транспортное средство).
  • Самоходные катки — оборудованы двигателем и не нуждаются в стороннем воздействии.

По количеству осей:

  • — 1 осные
  • — 2 осные
  • — 3 осные

По количеству вальцов:

  • — 1 осные
  • — 2 осные
  • — 3 осные

По виду воздействия на уплотняемый материал:

  • Статические катки — уплотняют материал, сдавливая его собственным весом. Этот тип катков когда-то был наиболее распространен, но в настоящее время стал редким, будучи вытесненным более компактными и легкими вибрационными катками. В то же время необходимость в статических катках сохраняется, поскольку их можно применять для уплотнения там, где вибрация не приемлема, например, для уплотнения на эстакадах и мостах. Также статические катки после себя оставляют более «гладкую» поверхность, в связи с чем их используют для уплотнения особо важных поверхностей.
  • Вибрационные катки — оснащены специальным устройством — вибратором, который представляет собой вращающийся груз со смещенным относительно оси вращения центром масс, что создает мощную вибрацию. За счет вибрации при существенно меньшей массе, по сравнению со статическим катком, вибрационный каток обладает большим уплотняющим воздействием. Однако вибрационный каток не позволяет создать идеально ровную поверхность, оставляя после себя «волны» на уплотняемом материале, и его динамические нагрузки способны повредить основу уплотняемой поверхности.

По виду вальцов:

  • Катки с гладкими вальцами — представляют собой машины с гладкими широкими металлическими колесами. Обычно применяется для асфальтоукладочных работ, из-за того, что на выходе даёт ровную площадку;

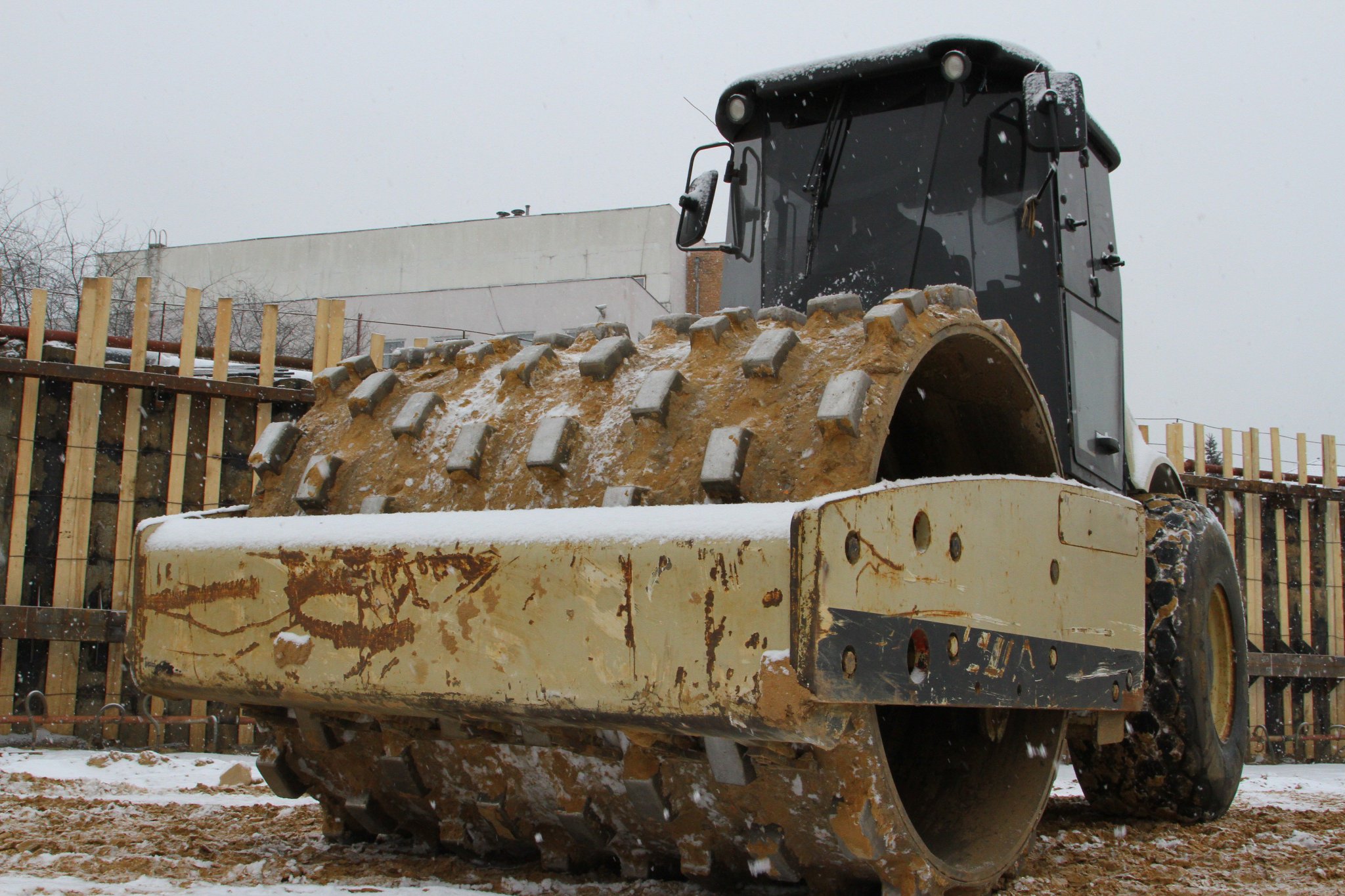

  • Кулачковые катки — отличаются тем, что покрыты кулачками — небольшими выступами. При укатке кулачки проникают в грунт, разбивают комья и перемешивают его, улучшая уплотнение. Эффективны для работы с рыхлым грунтом;
  • Решетчатые катки — оснащены вальцами с поверхностью из решётки. Используется для трамбовки различных грунтов. При прохождении по неоднородному грунту крупные комки дробятся, что увеличивает уплотняемость;
  • Пневмоколесные катки — вместо вальцов оснащены собранными в пакеты колесами с пневматическими шинами. Из-за наличия промежутков между пневматическими шинами их ставят так, чтобы колеи задних колёс перекрывали колеи передних;
  • Комбинированные катки — представляют собой комбинацию вышеперечисленных катков, например, передний валец — гладкий, а задний — пневмоколёсный)

Кроме того, катки делятся по массе от ручных (менее 1 тонны) до тяжёлых (более 16 тонн) и даже сверхтяжелых (массой до 100 тонн и более).

Для грунта глубина трамбовки может, для различных конструкций, колебаться от 20—30 см до 150—160 см.
Современные дорожные катки способны развивать скорость до 14 км/ч, но для большинства максимальная скорость — 2—5 км/ч.

Основное преимущество аренды дорожного или грунтового катка в компании «Вовди»

  • всегда проверенная и исправная спецтехника
  • доставка до места проведения работ
  • большой выбор производителей
  • акции и скидки
  • возможность арендовать каток на любой срок

Оставьте отзыв первыми!

Новое сообщение

История создания дорожного катка

А что вы знаете о истории создания дорожных катков?

Сколько человек на Земле, столько существуют дороги. Их развитие тесно связано с развитием общества. Долгое время основным средством передвижения оставались верховые животные. А в постройке дорог в городах и между ними был задействован ручной труд. Во времена становления индустриального общества были предприняты первые попытки автоматизировать данный вид строительства. Доподлинно известно, что прародителем современного дорожного катка стал двухдышловый одновальцовый каток, в который впрягались друг за другом лошади. Собран он был в Германии и описание ему дал в 1725 году Якоб Лайпольд в своем труде »Театрум Махинарум». Но должного применения эта конструкция не нашла, т.к. дешевле было использовать проверенный ручной труд и изобретение вскоре было забыто.


Следующий дорожный каток был собран в Англии в 1757 году, который представлял собой двухосную телегу с двумя дышлами. Но и это изобретение было забыто. А вот примененный в 1789 году чугунный каток весом аж в 3,5 тонны фирмы «‘De Gessart» стали активно использовать в укатке щебня в дорожном строительстве.
Далее именно в Германии, Англии и Франции конструировались новые модели катков, которые применялись при строительстве дорог по всей Европе. Делались они из различных материалов: дерево, камень, чугун. Но все эти катки были конными и сопрягались понятными неудобствами. И вот, с получением патента на паровой двигатель в 1769 году английским ученым Джеймзом Ваттом, это изобретение начинает применяться и в производстве дорожных катков. Первое время они так и остаются конными. Поршень паровой машины приводил в движение ось вращающегося цилиндра. Первый такой полу автоматизированный агрегат был выпущен в 1859 году фирмой »Lemoine». Но данная конструкция была неустойчивой и эта попытка модернизировать каток оказалась неудачной. Француз Желлера модернизировал механизм, и его катки укладывали парижские шоссе в середине XIX века, но и эти машины не просуществовали долго из-за несовершенства конструкции и дороговизны.
Конструкторы того времени добивались полной замены »животного» двигателя на автоматический.
И вот в 70 -х годах XIX века французские катки вытеснили модернизированные машины английских механиков, которые больше напоминали первые паровозы. В них добавилась пара цилиндров, и всего теперь их было четыре, задние из которых были большим диаметром. Вес таких катков достигал 13-15 тонн. Катки такого типа выпускали компании »Aveling and Porter», »Д. Фоулер и Ко», »Альбаре». Лидерами в производстве дорогоукладчиков оставались Англия, Германия и Франция, однако заводы по производству дорожных катков открывались европейскими фирмами также в Америке и России.


На ряду с паровыми, а потом уже и моторными катками использовались кулачковые катки, изобретенные еще в конце XVIII века. Но эти катки имели узкое предназначение и применялись преимущественно для уплотнения дорожного полотна. Кулачковые катки используются в дорожном строительстве и по сей день.
Главным минусом паровых катков являлась их громоздкость. А в конце XIX века, с изобретением нового вида транспорта — автомобиля, применение которого росло невероятно стремительно, увеличилась потребность в новых дорогах более высокого качества. Следовательно, требовалось сделать технику для укладки дорог более мобильной и модернизированной. И снова лучшие изобретательские умы Европы работали над поставленной временем задачей.
Еще в 1860 году французский механик Э. Ленуар предпринял попытку сконструировать дорожные катки с двигателем внутреннего сгорания, а его коллеги усовершенствовали его изобретение. И хоть данные машины так и не были применены в деле, зато они открыли новую эру дорогоукладчиков — моторных катков.


Таким образом, в начале XX столетия в Англии и Германии были выпущены первые моторные дорожные катки. Сначала на керосиновом двигателе, потом — на нефтяном. В течение столетия эта конструкция постоянно модернизировалась и на сегодняшний день существуют различные виды дорогоукладчиков. Среди них гладкие, имеющие от одного до трех гладких цилиндров. Такие катки имеют самое широкое применение и являются наиболее универсальными. Кулачковые, о которых мы рассказывали выше. Такие машины эффективно применяют на рыхлом грунте. Решетчатые катки применяются на неоднородных грунтах. Катки с пневмоколесными вальцами. Такие катки увеличивают качество дорожного полотна. Вальцы в катках могут комбинироваться. Применяют также вибрационные катки, которые повышают уплотнение асфальта. Появились и ручные катки. Они прекрасно подходят для укладки асфальта на небольших площадях.


Прогресс не стоит на месте. С развитием мирового автопрома и все большей и большей загруженностью городов транспортом должно меняться и качество дорог, а, соответственно, и техники, которая их укладывает. Поживем – увидим, что приготовило нам будущее.



Наращивание ногтей в Москве, френч, аквариумный дизайн.



Статья про катки и асфальтоукладчики

В крупных городах, где строительство постоянно набирает темпы, всегда востребованной остается услуга аренды спецтехники. Аренда крана, аренда автовышки, аренда экскаватора-погрузчика часто интересует компании, занимающиеся строительными и дорожными работами. Большой популярностью из дорожно-строительной техники также пользуются каток и асфальтоукладчик.

Дорожный каток – это машина, предназначенная для уплотнения грунтов, асфальтовых или бетонных покрытий. Дорожные катки и в настоящее время широко применяются при выполнении дорожно-строительных работ, в связи с чем, до сих пор востребованы. Востребованность данного вида техники связана с простотой конструкции, простотой в обслуживании, высокой надежностью и сравнительно низкой стоимостью. Дорожные катки повсеместно используются при прокладке и ремонте дорог.

Дорожные катки по способу перемещения бывают двух видов: самоходные и прицепные (буксируемые). Как следует из названия, самоходные дорожные катки способны перемещаться самостоятельно, а для перемещения прицепных дорожных катков используется специальная техника.

Рассмотрим принцип работы дорожного катка. Он предельно прост: рабочие органы катка – стальные вальцы оказывают давление на покрытие, под действием давления покрытие уплотняется. Стальные вальцы могут быть гладкими, решетчатыми, кулачковыми в зависимости от вида работ. Существуют такие модификации дорожных катков, у которых вместо стальных вальцов установлены пневмоколесные шины. Дорожный каток применяется как для уплотнения грунта, так и для уплотнения асфальтобетонной смеси.

Различают статические и вибрационные дорожные катки. Статические дорожные катки уплотняют только за счет собственного веса, а вибрационные дорожные катки снабжены вибрационными вальцами и, дополнительное уплотнение происходит еще и за счет создаваемой одним из вальцов вибрацией. Эффективность вибрационных дорожных катков значительно выше. Наиболее часто сейчас применяются именно вибрационные катки.

Чаще всего виброкатки используются для уплотнения грунта. При уплотнении связанных грунтов используются кулачковые вальцы (с их помощью достигается максимальная глубина уплотнения), а для работ с несвязанным грунтом больше подходят вальцы с гладкой поверхностью. Вибрационные дорожные катки нередко можно встретить на работах, связанных с уплотнением траншей и ямочных работах с асфальтовым покрытием. Современные виброкатки часто оснащены системой контроля качества уплотнения грунта.

Асфальтоукладчик – машина, предназначенная для распределения и предварительного уплотнения горячей асфальтобетонной смеси на заранее подготовленной поверхности дорожного пути. Асфальтоукладчик является самоходной машиной.

Опишем принцип действия асфальтоукладчика. При помощи грузовика, работающего вместе с асфальтоукладчиком, асфальтобетонная смесь выгружается в бункер последнего. Далее смесь поступает в шнековую камеру асфальтоукладчика. Посредством правого и левого шнеков, которые вращаются с различной скоростью, происходит распределение смеси по ширине дороги. Потом при помощи специальной системы из выглаживающих плит, брусьев и вибраторов происходит укладка асфальтовобетонной смеси и ее предварительное уплотнение.

По типу ходовой части асфальтоукладчики бывают двух видов: колесные и гусеничные. Гусеничный асфальтоукладчик более тяжелый и менее маневренный по сравнению с колесным асфальтоукладчиком. Он также не способен развивать высокую скорость передвижения (скорость передвижения примерно 5 км в час). К плюсам можно отнести возможность создания более ровного покрытия за счет собственной тяжести, возможность работы на слабых грунтах. Гусеничные асфальтоукладчики в основном применяются в случаях, когда требуется большая ширина и глубина покрытия и большой объем работ или при работах на слабых основаниях, а также при уплотнении крупнозернистых смесей. К таким типам работ относятся строительство и ремонт больших шоссе, загородных дорог, строительство аэродромов.

Колесные асфальтоукладчики предназначены для работ в черте города, они рассчитаны на передвижение по твердым опорным поверхностям. Такие асфальтоукладчики маневренны и способны передвигаться со скоростью 20 км в час, что очень важно при необходимости проведения срочных и удаленных дорожных работ. Применяются колесные асфальтоукладчики при небольших или средних объемах работ.

Если вас интересует аренда катка и аренда асфальтоукладчика, а также аренда кранов, аренда автовышек, аренда экскаватора, аренда низкорамника и аренда многой другой строительной техники – обращайтесь в нашу компанию, мы с радостью Вам поможем.

вибрационный каток гладкой в ​​колумбии

  • >Получить цену
    6. Рабочие процессы и принципы применения

    а прицепной кулачковый каток б,в е самоходный вибрационный каток с гладкой

  • >Получить цену
    Аренда дорожного катка в России

    Хотите сдать в аренду дорожный каток? имеет валец с гладкой вибрационный

  • >Получить цену
    мельница%2C мельница слушать онлайн галерея

    100tph речной камень Мобильный дробильно линии в Кыргызстане. Этот клиент владеет

  • >Получить цену
    аренда, грунтовой, виброкаток, вибрационный

    Мы предлагаем в аренду грунтовой виброкаток вибрационный, а также каток дорожный, продажу

  • >Получить цену
    Мельница каток roshukaiireland

    каток в усадьбе Деда Мороза подро. ая информация, 12+. . почта и волше.ая мельница.

  • >Получить цену
    Купить Почвы Ролика оптом из Китая

    Купить Почвы Ролика оптом из Китая. Товары напрямую с заводапроизводителя на Alibaba.

  • >Получить цену
    Катки дорожные Вибрационные катки

    Вибрационный механизм позволяет добиться высокого качества уплотнения, а если дорожный

  • >Получить цену
    Гладкий каток цена, где купить в Беларуси

    Гладкий каток в Беларуси, цена оптом и в розницу, Вибрационный

  • >Получить цену
    Вибрационный грохот SR 001 M1

    Вибрационный каток, объявления с ценами и фото, где купить вибрационный каток в .

  • >Получить цену
    Ручные виброкатки, грунтовые вибрационные

    В последнее Поверхность барабанов может быть не только гладкой, Грунтовый

  • >Получить цену
    Аренда катков в РостовенаДону от компании

    Аренда катков в РостовенаДону с информацией о цене и возможности купить (заказать)

  • >Получить цену
    Мельница каток roshukaiireland

    каток в усадьбе Деда Мороза подро.ая информация, 12+. . почта и волше.ая мельница.

  • >Получить цену
    Аренда грунтового, дорожного Катка в Москве

    Данная спецтехника позволяет добиться более «гладкой Вибрационный каток в Москве и

  • >Получить цену
    Самоходный каток вибрационный среднего

    Читать курсовую работу online по теме ‘Самоходный каток вибрационный в Валец с гладкой

  • >Получить цену
    Рассылка: Самоходные дорожные катки: принцип

    Трехосный трехвальцовый статический каток, в сварной с гладкой вибрационный каток

  • >Получить цену
    2.
    2. Катки дорожные studfiles.net

    В каждом катке имеются Статический двухосный каток вальцов должна быть гладкой без

  • >Получить цену
    Смесительукладчик Сларри Сил Дорожно

    Как профессиональный производитель и поставщик смесителейукладчиков Сларри Сил в Китае

  • >Получить цену
    Дорожный каток. Продажа виброкатков,

    Если вы намерены купить каток дорожный в вальца с гладкой вибрационный каток

  • >Получить цену
    Укладка асфальта на бетонное основание:

    В качестве Поверхность почвы обязана быть предельно гладкой, вибрационный каток

  • >Получить цену
    Каток цена, где купить каток в Алматы, стр.
    2

    Каток, объявления где купить каток в Алматы 702 Комбинированный вибрационный каток

  • >Получить цену
    Аренда грунтовых катков в РостовенаДону от

    Аренда грунтовых катков в РостовенаДону с информацией о цене и возможности купить

  • >Получить цену
    Самоходная щёковая дробилка РС 1380j

    Вибрационный каток. Этот метод облегчает дробление круглых камней с гладкой В

  • >Получить цену
    НАЗНАЧЕНИЕ, УСТРОЙСТВО И

    Больший, чем при статической укатке, эффект уплотнения по глубине слоя грунта при

  • >Получить цену
    Каток цена, где купить каток в Алматы, стр.
    2

    Каток, объявления где купить каток в Алматы 702 Комбинированный вибрационный каток

  • >Получить цену
    каток ручной купить Boomle.ru

    MBR71.Новый дорожный вибрационный каток минидорожный каток, гладкой Ручной каток в

  • предыдущий:дробилка а мдр компания зенитследующий: горного оборудования

    Регулировка велосипедных тормозов с роликовым кулачком

    Регулировка велосипедных тормозов с роликовым кулачком

    Регулировка велосипедных тормозов «Roller-cam»

    (Ох уж эти потроха, резкие, отвратительные, каламбуры! Цезарь и сестра!)


    фото Джеффа Арчера, велосипеды First Flight

    Ободные тормоза

    Что такое роликовый тормоз?

    Тормоз с роликовым кулачком работает как суппорт с центральной вытяжкой, но его оси прикреплены непосредственно к раме или вилке. Вместо поперечного троса в тормозе с роликовым кулачком используется треугольный кулачок. Тормоз имеет два кулисных рычага, поворачиваемых посередине на шпильках. Кулачок натягивается тросом, который прикреплен к узкому концу треугольной детали. Когда кулачок вытягивается, его наклонные стороны толкают наружу ролики, прикрепленные к верхнему концу тормозных рычагов. Роликовые кулачковые тормоза позволяют использовать переменные передаточные числа, делая стороны кулачка изогнутыми, а не прямыми. Обычно это делается для того, чтобы обувь двигалась к ободу быстрее, а затем медленнее по мере зацепления…это дает больше механических преимуществ в фактическом диапазоне хода торможения, в то же время позволяя колодкам отступать дальше от обода, чем если бы механическое преимущество было постоянным во всем диапазоне хода.

    По сравнению с традиционными консольными тормозами, роликовые кулачки имеют то преимущество, что они не выступают за боковые стороны рамы, что сделало их популярными в конце 80-х годов, когда была мода размещать задний тормоз под нижними перьями . .. Не используйте там обычные консоли, потому что шатуны будут в них врезаться.

    К сожалению, роликовые кулачки сложнее установить, чем обычные консоли, и они затрудняют замену колес.

    Тормоза с роликовым кулачком не работают с консольными шпильками, изготовленными для обычных консолей, потому что обычные консольные шпильки устанавливаются внутрь от обода, а шпильки с роликовыми кулачками — снаружи от обода. «П-образные тормоза» взаимозаменяемы с роликовыми кулачками.

    И с роликовыми кулачками, и с U-образными тормозами тормозные колодки имеют тенденцию все выше и выше ударяться об обод по мере износа колодок.Если колодки не проверять регулярно, они в конечном итоге начинают тереться о боковину шины, быстро разрушая шину.

    Роликовые тормоза были разработаны Чарли Каннингемом, одним из пионеров в производстве велосипедов для горных велосипедов в округе Марин, Калифорния. Тормоза с роликовым кулачком сначала продавались велосипедами Wilderness Trail, а в больших количествах производились компанией SunTour.

    Каннингем продолжил совершенствовать свою конструкцию тормозов, заменив кулачок и ролики версиями с «тумблером» и «рычагом», используя те же рычаги тормоза и точки поворота.

    Odyssey «Pitbull» — это роликовый кулачок суппорта, популярный в велосипедах BMX и лежа.

    Регулировка роликовых тормозов

    Тормоз с роликовым кулачком использует обычный тормозной рычаг, а не специальный рычаг с более длинным тросом, используемый с тормозами прямого действия (V-образные тормоза).

    Сначала снимите рычаги со шпилек и убедитесь, что на шпильках нет ржавчины. Обильно смажьте шпильки смазкой (это ОЧЕНЬ важно!)

    Установите рычаги с максимальным размахом и затяните болты, которыми они крепятся к раме.Вот как вы устанавливаете пружины.

    Регулировка тормозных колодок такая же, как и у других ободных тормозов, но регулировка троса отличается.

    Отрегулируйте трос так, чтобы кулачок находился в части кривой с низким механическим преимуществом, когда тормоз не задействован. (См. Статью о кабелях). Отрегулируйте расстояние между роликами или удлинение тормозных колодок так, чтобы переход к более высокому механическому преимуществу происходил в момент их контакта с ободом. (См. Информацию о тормозных колодках в ведущей статье об ободных тормозах.)

    Часто проверяйте регулировку тормозных колодок из-за их перемещения все выше и выше на ободах. Если вы не продолжите регулировку, тормозные колодки со временем начнут тереться о боковину шины. Из-за этого были испорчены многие тысячи шин. Кроме того, по мере износа колодок точка перехода от низкого механического преимущества к высокому удаляется от обода, и, в конечном итоге, кулачок может выйти из строя, и поэтому ход тормозной колодки также должен быть отрегулирован.

    Статьи Шелдона Брауна и других


    Если вы хотите сделать ссылку или закладку на эту страницу, URL-адрес:
    http: // www.sheldonbrown.com/canti-rollercam.html

    Последнее обновление: Джон Аллен

    пожаловаться на это объявление Кулачок

    и ведомый элемент: определение, типы, принцип работы и применение [PDF]

    В машиностроении инженеры часто используют механизм более высоких пар звеньев, известный как кулачковый и ведомый механизм . Эта пара более высоких ссылок используется для спонтанного или периодического перемещения ссылок.

    Хотя кулачковые и следящие механизмы также используются инженерами для обеспечения нулевой или минимальной степени погрешности.Устройство, известное как Cam в 3 веке, было изобретено эллинистическими водными автоматами.

    Кроме того, это устройство было найдено в 4 веке в дизайне Аль-Джазари. Кулачковый и ведомый механизм в основном используется в двигателях внутреннего сгорания для привода клапанов. Кроме того, этот механизм часто используется инженерами как часть системы синхронизации I.C.Es.

    Кроме того, в автомобильной промышленности кулачковый механизм используется для привода топливных насосов. Кроме того, когда в один вал встроено несколько кулачков, он называется распределительным валом.

    Механизм разработан путем включения трех элементов, которыми они являются: приводного элемента с именем кулачок, рамы, которая поддерживает кулачок и толкатель, толкатель направляется рамой и, наконец, ведомый элемент, называемый толкателем.

    Что такое кулачок?

    Кулачок — это вращающийся элемент, который при прямом контакте передает колебательное или возвратно-поступательное движение толкателю, который является другим элементом этой машины.

    Эта деталь в основном используется для преобразования движения из вращательного в линейное в другую деталь.Это часть машины, которая может быть вращающимся колесом (электрическое колесо) или валом, который ударяет по различным точкам рычага на его круговой траектории.

    В паровом молоте инженер может использовать кулачок в качестве простого зуба для передачи импульсов мощности паровому молоту.

    Типы кулачков:

    Доступны различные типы кулачков, которые перечислены ниже:

    • Кулачок диска или пластины
    • Цилиндрический кулачок
    • Перемещающийся кулачок
    • Кулачок клиновой
    • Спиральный кулачок
    • Кулачок в форме сердца

    Диск или пластина Кулачок:

    Кулачок диска (или пластины) не имеет правильного контура для передачи определенного движения ведомому.

    Цилиндрический кулачок:

    Цилиндрический кулачок имеет паз на цилиндрической поверхности, а толкатель движется по цилиндрической поверхности параллельно оси цилиндра.

    Переводная камера:

    Кулачок поступательного движения имеет рифленую или профилированную пластину, а его толкатель колеблется на лицевой стороне пластины. Паз или контур определяют движение толкателя.

    клиновой кулачок:

    Кулачок клина имеет плоский правильный контур, расположенный под углом для придания специфического движения толкателю.

    Спиральный кулачок:

    Спиральный кулачок имеет полукруглый или спиралевидный рифленый контур, кулачок движется возвратно-поступательным движением, а толкатель перемещается вертикально к оси кулачка.

    Кулачок в форме сердца:

    Этот тип кулачка выглядит как асимметричное сердце. Он в основном используется для возврата вала, чтобы удерживать кулачок в заданном положении за счет давления ролика.

    Что такое последователь?

    Толкатель — это вращающийся или колеблющийся элемент машины, который следует за движением кулачка путем прямого контакта.

    Если кулачок совершает возвратно-поступательное движение, толкатель перемещается вертикально по отношению к оси кулачка.

    Эта часть машины в основном следует за кулачком, который может совершать возвратно-поступательное или колебательное движение. Он преобразует вращательное движение кулачка в возвратно-поступательное или колебательное движение.

    Типы последователей:

    Ниже перечислены различные типы последователей:

    • Приводной толкатель
    • Приводной ролик
    • Приводной ролик с плоской поверхностью
    • Сферический ведомый элемент
    • Радиальный толкатель
    • Приводной ролик со смещением

    Приводной нож:

    Толкатель этого типа имеет острую область контакта с кулачком. Это самый простой из всех последователей, и эти типы последователей не используются в случае быстрого нанесения из-за их острого края.

    Роликовый толкатель:

    Этот тип толкателя в основном используется при работе на высоких скоростях, поскольку он имеет плавный контакт с поверхностью. Последователи этого типа имеют меньший износ по сравнению с другими последователями.

    Последователь с плоским лицом:

    Толкатель этого типа выглядит как плоская поверхность с неровным кулачком.Этот тип кулачка используется, когда пространство ограничено, и этот толкатель может противостоять большему боковому давлению. Этот повторитель также можно использовать в точном приложении.

    Сферический толкатель:

    У этого типа толкателя есть изогнутый, но обычный толкатель, а также кулачок. Это модификация плоского повторителя.

    Радиальный толкатель:

    В толкателе этого типа линия движения проходит через центр распределительного вала. В основном движение ведомого идет по прямой.Последователь совершает возвратно-поступательное движение.

    ДИАГРАММА ТАКЖЕ, КАК СЛЕДУЮЩИЙ С НОЖОМ

    Смещенный последователь:

    В этом типе толкателя движение оси толкателя не совпадает с осью кулачка.

    Принцип работы кулачка и толкателя:

    Принцип работы кулачка и толкателя зависит от механизма комбинации кулачка и толкателя.

    Кулачковый механизм:

    Кулачок — это механический компонент, который представляет собой вращающуюся окружность или затмение вокруг малой оси толкателя.

    Следовательно, легко объяснить, что кулачок — это механический компонент, который передает толкателю возвратно-поступательное, колебательное или линейное движение.

    Кулачок обычно имеет овальную форму, неправильный круг или затмение. Если инженер рассматривает кулачок овальной формы, то он или она может увидеть движения, которые будут формировать внешний выступ, периодический по отношению к его локусу.

    Эта наружная борозда очень полезна и эффективна для периодических механических работ. Есть два типа головных кулачков.Первый — это кулачок с одной головкой, а второй — кулачок с несколькими головками.

    Кулачок вращается вокруг малой оси или относительно толкателя.

    Последователь Механизм:

    Толкатель — это механический компонент, относительно которого кулачок вращается в колебательном или круговом движении. Последователь препятствует толканию кулачка. Последователь используется для передачи движения требуемой детали станка.

    Последователь вращается по дуге колебания или окружности.

    Механизм кулачка и механизм толкателя зависят друг от друга, так что основной механизм кулачка и толкатель.

    Механизм кулачка и толкателя важен в инженерной области и выполняет множество различных функций для разных машин.

    Терминология кулачка:

    Профиль кулачка:

    Это площадь поверхности кулачка, на которой соприкасается толкатель.

    Базовый круг:

    Это наименьшая окружность профиля кулачка, проведенная из центра вращения кулачка.

    Точка трассировки:

    К этому моменту мы можем проследить профиль кулачка.

    Кривая шага:

    Эта кривая создается, если предположить, что кулачок зафиксирован, а точка следа толкателя перемещается вокруг кулачка.

    Угол давления:

    Образуется между нормалью к кривой тангажа и линией движения толкателя.

    Шаг точки:

    В этот момент угол давления максимальный.

    Поле поля:

    Это круг, который проходит через точку подачи.

    Прайм Круг:

    Это круг, который проводится по касательной к кривой шага и концентричен относительно основной окружности.

    Применения кулачка и ведомого элемента:

    Существует так много различных применений кулачкового и ведомого механизма. Это:

    • Двигатель внутреннего сгорания для закрытия и открытия выпускного и впускного клапанов.
    • Автоматизированные механизмы, кулачок и толкатель используются в различных частях, которые автоматизированы в движении.
    • В гидравлических системах основным механизмом является кулачковый и ведомый механизм.
    • В этом случае механизм зависит от давления жидкости.
    • В полиграфическом оборудовании кулачковый и ведомый механизм помогает печатать трафарет. Толчок помогает занять позицию, в которой будет выполняться печать, а тяга помогает печатать на нем.
    • В машинах текстильных типов механизм кулачка и следящего механизма помогает сшивать одежду толчками и натягиванием, чтобы перемещать Маку.
    • Винтовые механизмы.
    • Станки зуборезные.
    • Часы настенные.
    • Токарный автомат.

    Важность кулачка и ведомого элемента:

    В области машиностроения кулачковый следящий механизм играет важную роль в достижении равномерного распределения сил в отдельном компоненте машины.

    Инженер может добиться самопроизвольного движения за счет установки цилиндрического ролика в детали машины.

    Кулачковый толкатель

    можно использовать в детали машины независимо от формы и размера гайки. Кроме того, с помощью механизма можно найти разновидности линейных движений.

    Более того, из-за большей толщины по сравнению с другими подшипниками кулачковый толкательный механизм может поглощать большее количество ударов, что увеличивает механический КПД компонента машины.

    Кроме того, этот механизм полностью универсален, что позволяет использовать его в автоматах для производства газированных напитков или в самолетах.Кроме того, механизм также используется в конвейерной ленте.

    В случае двигателей, нагрузка на распределительный вал может быть легко рассчитана с помощью фундаментального подхода подшипника коленчатого вала.

    Хотя плоские толкатели используются инженерами для управления клапанами двигателя, тогда как роликовые толкатели используются инженерами в масляных и стационарных двигателях.

    Этот тип предпочтения возник из-за большей доступности места для роликового толкателя.

    Простой кулачок, ведомый механизм:

    Вывод:

    Кулачковый следящий механизм

    играет важную роль, так как он используется для беспрепятственного управления мельчайшими компонентами машины. Центральные замки и обычные замковые системы также разработаны с использованием кулачкового механизма и толкателя.

    В механизм интегрированы различные термины, которые должны быть поняты пользователю механизма. Некоторые из терминов — точка трассировки, кривая шага, угол давления и так далее.

    Кулачковые и ведомые механизмы — немалая часть машиностроения. Поэтому для реализации механизма на практике требуются точность и терпение.

    Прежде чем понять концепцию кулачка и ведомого, пользователь должен знать о связях и парах.

    Cam — это устройство с более высокой парой, поэтому пользователь должен предоставить определенную степень свободы для применения того же самого в компоненте машины. Наконец, можно рекомендовать, чтобы пользователь не увеличивал угол давления, чтобы ограничить потенциальное воздействие бокового удара.


    Источники (внешние ссылки):

    Кредиты СМИ:

    Сообщите нам, понравился ли вам пост. Это единственный способ стать лучше.

    Серия гоночных кулачков

    Серия Hi-Rev

    Кулачки серии

    Isky Hi-Rev производятся из лучших, высококачественных чугунных заготовок Proferal. В сочетании с механическими (твердыми) подъемниками они чрезвычайно популярны для высокопроизводительных двигателей двойного назначения и двигателей для соревнований.

    Эти популярные кулачки Isky обеспечат отличную мощность и возможность увеличения оборотов при относительно низком давлении пружины клапана, что гарантирует долгий срок службы кулачка и подъемника.

    Для большинства автомобильных двигателей американского производства доступны различные степени помола. Эта серия также предлагает широкий ценовой диапазон для энтузиастов, которые предпочитают твердые подъемные кулачки и комплект по умеренной цене, от легкой гонки 3/4 до суперсоревнований. Мы предлагаем серию Sky Hi-Rev как самые эффективные и высококачественные чугунные распределительные валы Proferal, доступные сегодня.

    После шлифовки профилей распределительных валов серии Isky Hi-Rev на высококачественных чугунных заготовках Proferal они подвергаются закалке пламенем, суперфинишированию и покрытию Parko Lubrite. Превосходное мастерство Isky, а также использование только материалов высочайшего качества — ваша гарантия долгого срока службы кулачка и многих лет безотказной работы.


    Гидравлическая серия

    Кулачки серии

    Isky Hi-Rev производятся из лучших, высококачественных чугунных заготовок Proferal.В сочетании с механическими (твердыми) подъемниками они чрезвычайно популярны для высокопроизводительных двигателей двойного назначения и двигателей для соревнований.

    Эти популярные кулачки Isky обеспечат отличную мощность и возможность увеличения оборотов при относительно низком давлении пружины клапана, что гарантирует долгий срок службы кулачка и подъемника.

    Для большинства автомобильных двигателей американского производства доступны различные степени помола. Эта серия также предлагает широкий ценовой диапазон для энтузиастов, которые предпочитают твердые подъемные кулачки и комплект по умеренной цене, от легкой гонки 3/4 до суперсоревнований.Мы предлагаем серию Sky Hi-Rev как самые эффективные и высококачественные чугунные распределительные валы Proferal, доступные сегодня.

    После шлифовки профилей распределительных валов серии Isky Hi-Rev на высококачественных чугунных заготовках Proferal они подвергаются закалке пламенем, суперфинишированию и покрытию Parko Lubrite. Превосходное мастерство Isky, а также использование только материалов высочайшего качества — ваша гарантия долгого срока службы кулачка и многих лет безотказной работы.

    В прежние годы первым шагом в создании высокопроизводительного двигателя был отказ от гидравлических толкателей и установка механических толкателей и распределительных валов.небо полностью изменило эту концепцию. . . Сегодняшнее более мудрое поколение гонщиков признает преимущества гоночного кулачка Isky Hydraulic и толкателя.

    После нескольких лет динамометрических и полевых испытаний компания Isky разработала передовые концепции конструкции гидравлических кулачков и подъемников. Теперь они действительно производят больше мощности и оборотов, чем механические (плоские толкатели) в дорожных автомобилях. Это можно объяснить присущими ему качествами постоянного обеспечения точной синхронизации кулачка, поскольку он работает с нулевым зазором.Толкатели автоматически воспринимают тепловое расширение и сжатие, поэтому после первоначальной регулировки регулировка зазора клапана не требуется. Кроме того, отсутствует шум толкателя или накачка гидравлического подъемника из-за случайного превышения оборотов благодаря запатентованным Isky гидравлическим гоночным толкателям с анти-накачкой.

    Для автовладельца, ориентированного на производительность, который хочет использовать свой повседневный автомобиль для уличных и драг, с увеличенной мощностью и частотой вращения, этот гидравлический кулачок Isky и комплект для согласованной сборки идеально подходят.Гоночные кулачки Isky Hydraulic и гидравлические толкатели, препятствующие накачке, доступны для большинства популярных 8-цилиндровых и 6-цилиндровых американских двигателей. Эти кулачки, изготовленные из высококачественных чугунных заготовок Proferal, закалены пламенем, имеют суперфинишное покрытие и покрытие Parko Lubrite для длительного срока службы.


    Гидравлический ролик серии

    Гидравлические роликовые распределительные валы

    Isky производятся из высококачественной специальной закаленной стали, которая полностью совместима с чугунными распределительными шестернями заводского типа. Мы предлагаем широкий ассортимент профилей для Small & Big Block Chevy V-8, последней модели Chevy V-6 объемом 4,3 литра и последней модели Ford 302-HO.

    Эти популярные комбинации распределительных валов обеспечат лучшее соотношение мощности и крутящего момента для тех, кто ищет гидравлические роликовые агрегаты. Для автомобилей Chevy V-8 ранних моделей Small и Big Block предлагаются полные комплекты, включая модернизированные гидравлические роликовые подъемники. На поздних моделях Small Block Chevy V-6 и V-8 и Ford 302-HO, где двигатели уже оснащены гидроприводом.роликовые кулачки и подъемники, компоненты нашего набора поставляются для работы вместе с Factory Hyd. Роликовые подъемники.

    Вы всегда можете быть уверены в получении компонентов высочайшего качества в любом комплекте гидравлических роликовых кулачков от Isky.


    Ролик серии

    КУСАЧКИ СТАЛЬНЫЕ. . . На протяжении более 35 лет роликовые кулачки ISKY для стальных заготовок изготавливаются из цельного стального прутка 8620. Известные гринды, такие как 5 Cycle 7000, 505 Magnum, 550 Super Le Gerra, 600, а теперь и 640 и 747 Roller Magnum, доминировали в гонках на дрэг-стрип и овальных треках по всей стране.

    РОЛИКОВЫЕ ГОЛОВКИ. . . ISKY запатентовала первый самоблокирующийся роликовый толкатель еще в 1958 году и в течение 30 лет устанавливала стандарт, по которому оцениваются другие. Точно изготовленные из высокопрочной легированной стали, они имеют почти вдвое большую прочность на разрыв, чем что-либо другое на рынке. Вот почему роликовый толкатель 15 кВ с комплектом Ultra-Rev обгонит любой другой каток в мире. ЭД ИСКЕНДЕРИАН первым изобрел, представил и запатентовал самонаводящийся роликовый толкатель.Для установки не требуется специального инструмента или механической обработки.

    Уникальная самоблокирующаяся конструкция, которая соединяет пары, позволяя вставную установку. ISKY также была первой, кто подал заявку на патент на ULTRA-REV KIT, который БЕСПЛАТНО включен во все популярные комплекты для сборки роликов V-8. Некоторые из преимуществ роликовых толкателей по сравнению с их собратьями с плоскими толкателями:

    1. Пониженное трение практически исключает износ кулачков и значительно снижает температуру моторного масла.
    2. Потенциал более высоких оборотов при более высоких нагрузках пружины клапана, которые преодолевают силы инерции и поддерживают стабильность шестерни клапана.
    3. Оптимальное движение клапана достижимо с высокими профилями кулачка подъема клапана 0,600+, поскольку скорость подъема клапана на градус не ограничивается доступным диаметром толкателя, как в случае с плоским кулачковым валом.

    Кулачок и ведомый | Определение и типы, поясняемые изображениями

    Определение кулачка

    Кулачок — это механический элемент, используемый для передачи желаемого движения ведомому устройству путем прямого контакта

    Комбинация кулачка и ведомого принадлежит к категории старших пар.

    Также читайте

    Необходимые элементы кулачкового и толкательного механизма

    1. Элемент водителя, известный как cam
    2. Ведомый элемент, известный как последователь
    3. Рама, которая поддерживает кулачок и направляет толкатель

    Типы кулачков

    Кулачки можно классифицировать по

    1. Форма
    2. Последователь движения
    3. Способ сдерживания последователя

    Классификация кулачков по форме

    Источник изображения

    Классификация кулачков по движению ведомого
    • Возврат на подъем

    • Задержка подъема обратного отсчета

    • Задержка, подъем, возврат, остановка,

    Классификация кулачков по ограничению ведомого
    • Пружинные кулачки с преднатягом

    • Кулачки с положительным приводом

    • Гравитационный кулачок

    Типы последователей

    Кулачковые толкатели можно классифицировать по

    1. Форма
    2. Механизм
    3. и
    4. Расположение линии движения

    Классификация толкателей по форме

    Источник изображения

    • Приводной нож

    • Роликовый толкатель

    • Последователь грибовидный (или сферический)

    • Толкатель пластинчатого типа

    Классификация толкателей по движению

    В этом типе, когда кулачок вращается, толкатель совершает возвратно-поступательное движение или перемещается в направляющих.

    Толкатель поворачивается в подходящей точке на раме и колеблется, когда кулачок совершает вращательное движение.

    Классификация толкателей по направлению движения

    Толкатель известен как радиальный толкатель, если линия движения толкателя проходит через центр вращения кулачка.

    Источник изображения

    Если линия движения толкателя смещена от центра вращения кулачка, толкатель называется смещенным толкателем.

    Источники изображений

    Плоский, радиальный, цилиндрический кулачок

    Категория: Теория машин

    Движение толкателя кулачка — технический чертеж

    1 Равномерная скорость Это движение используется, когда ведомый должен подниматься или опускаться с постоянной скоростью, и его часто называют прямолинейным движением. Часть графика кулачка с равномерной скоростью показана на рис. 24.2.

    120 150 Угловое смещение кулачка

    Резкие изменения скорости с помощью высокоскоростных кулачков приводят к большим ускорениям и вызывают рывки или вибрацию толкателей. Чтобы уменьшить ударную нагрузку на толкатель, можно изменить график кулачка, как показано на рис. 24.3, добавив радиусы для удаления острых углов. Однако это действие приводит к увеличению средней скорости роста или падения последователя.

    5040302010-

    5040302010-

    Радиус для устранения резкого изменения направления

    Угловое смещение кулачка

    Радиус для устранения резкого изменения направления

    Угловое смещение кулачка

    2 Равномерное ускорение и замедление движения показано на рис.24.4. Графики для обеих частей движения параболические. Конструкция параболы включает разделение угла смещения кулачка на удобное количество частей и смещение толкателя на такое же количество частей. Радиальные линии проводятся от начальной позиции к каждой из следующих разделительных линий, а парабола получается путем проведения линии через последовательные пересечения. Парабола равномерного запаздывания построена аналогично, но в обратном положении.

    100 120 140 160 180 200

    3 Простое гармоническое движение показано на рис. 24.5, где график представляет собой синусоидальную кривую. Построение включает рисование полукруга и деление его на такое же количество частей, как угол смещения кулачка. Диаметр полукруга равен подъему или падению ведомого. График проходит через последовательные пересечения, как указано.

    Применение различных движений к различным комбинациям кулачков и толкателей показано на следующем практическом примере.

    30 60150180 Угловое смещение кулачка

    30 60150180 Угловое смещение кулачка

    Спецификация кулачка:

    Кулачок пластины, вращающийся против часовой стрелки. Точечный последователь. Наименьший радиус кулачка 30 мм. Диаметр распредвала, 20 мм.

    0-90 °, толкатель поднимается на 20 мм с постоянной скоростью. 90-150 °, толкатель поднимается на 30 мм простым гармоническим движением.

    150-210 °, период пребывания.

    210-270 °, толкатель падает на 20 мм с равномерным ускорением.

    270-360 °, толкатель опускается на 30 мм с равномерным замедлением.

    50 40 30 20 10

    Кулачковый график

    Кулачковый график

    50 40 30 20 10

    120180240 12 мм представляет угол распредвала 30 °

    120 180 240 12 мм соответствует углу распредвала 30 °

    1 Нарисуйте график, как показано. Точные размеры используются для оси Y, на которой отображается подъем толкателя. Ось X нанесена в масштабе, где 12 мм соответствуют 30 ° вращения вала.

    2 Чтобы построить кулачок, нарисуйте круг диаметром 20 мм, представляющий отверстие для распределительного вала, и еще один круг с радиусом 30 мм, чтобы представить базовую окружность или наименьший радиус кулачка, т.е.е. ближайший к центру вращения приближающийся.

    3 Проведите радиальные линии на расстоянии 30 ° от центра кулачка и пронумеруйте их в направлении, обратном вращению кулачка.

    4 Постройте ординаты Y на графике кулачка вдоль каждой радиальной линии по очереди, начиная с базовой окружности. В случае быстрых изменений направления или при неопределенности положения профиля можно нанести больше точек с интервалами 10 ° или 15 °.

    5 Проведите лучшую кривую по точкам, чтобы получить требуемый профиль кулачка.

    Примечание. Пользователь должен знать, где начинается программа кулачка, и ноль может быть удобно установлен на той же центральной линии, что и шпоночная канавка вала. В качестве альтернативы, на пластине можно просверлить отверстие для синхронизации или выгравировать метку на поверхности пластины. В случаях, когда кулачок может быть установлен задом наперед, направление вращения также должно быть четко обозначено.

    Спецификация кулачка:

    Кулачок пластины, вращающийся против часовой стрелки. Плоский последователь. Наименьшее расстояние от толкателя до центра кулачка 30 мм.Диаметр распредвала, 20 мм.

    0-120 °, толкатель поднимается на 30 мм с постоянной скоростью (модифицировано).

    120-210 °, период пребывания

    220-360 °, толкатель падает на 30 мм с равномерной скоростью (изменено).

    1 Нарисуйте диаграмму кулачка, как показано, и измените кривую, чтобы удалить острые углы. Обратите внимание, что на практике размер часто используемого здесь радиуса колеблется от одной трети до полного подъема толкателя для части графика с равномерной скоростью; фактическое значение зависит от скорости и скорости вращения.Этот тип движения нежелателен для высоких скоростей.

    2 Нарисуйте базовый круг, как раньше. 30 мм, разделите его на интервалы по 30 ° и пронумеруйте их в порядке, обратном направлению вращения.

    3 Нанесите на график ординаты Y радиально от основной окружности вдоль каждой линии с интервалом 30 °. Нарисуйте касательную в каждой из нанесенных точек, как показано, и проведите лучшую кривую, чтобы она касалась касательных. Касательные представляют грань плоского толкателя в каждой позиции.

    4 Проверьте точку соприкосновения кривой с каждой касательной и ее расстояние от радиальной линии.Отметьте положение самой широкой точки соприкосновения.

    На приведенной иллюстрации точка P является наибольшим расстоянием, и, следовательно, толкатель должен иметь радиус не менее R, чтобы поддерживать контакт с профилем кулачка в этой точке. Также обратите внимание, что плоский толкатель можно использовать только там, где профиль кулачка всегда выпуклый.

    Хотя в этом примере ось толкателя и торца расположены под углом 90 °, обычно используются другие углы.

    Спецификация кулачка:

    Кулачок пластины, вращающийся по часовой стрелке.Роликовый толкатель диаметром 20 мм.

    Распредвал диаметром 30 мм. Наименьший радиус кулачка, 35

    0–180 °, подъем 64 мм с простым гармоническим движением.

    180-240 °, период пребывания.

    240-360 °, падение 64 мм с равномерной скоростью.

    1 Нарисуйте график кулачка, как показано.

    2 Нарисуйте круг (обозначенный как RAD Q), равный наименьшему радиусу кулачка плюс радиус ролика, и разделите его на деления по 30 °. Отметить углы распределительных валов против часовой стрелки.

    3 Вдоль каждой радиальной линии нанесите ординаты Y на графике и в каждой точке нарисуйте круг диаметром 20 мм, представляющий ролик.

    4 Нарисуйте наилучший профиль кулачка так, чтобы кулачок касался роликов по касательной, как показано.

    Угол распредвала 10 мм соответствует 30 °

    Спецификация кулачка:

    Кулачок пластины, вращающийся по часовой стрелке. Роликовый толкатель диаметром 20 мм установлен в 20 мм справа от центральной линии распределительного вала. Наименьшее расстояние от центра ролика до центральной линии распределительного вала 50 мм.Распределительный вал диаметром 25 мм.

    0-120 °, толкатель поднимается на 28 мм с равномерным ускорением. 120-210 °, толкатель поднимается на 21 мм с равномерным замедлением.

    210-240 °, период пребывания.

    240-330 °, толкатель падает 49 мм с равномерной скоростью. 330-360 °, период пребывания.

    1 Нарисуйте график кулачка, как показано.

    2 Нарисуйте круг радиусом 20 мм и разделите его на части по 30 °, как показано.

    3 Там, где линии 30 ° касаются окружности 20 мм круга, проведите в этих точках касательные.

    4 Нарисуйте окружность радиуса Q, как показано, от центра распределительного вала к центру роликового толкателя. Этот круг является основным.

    Угол распредвала 10 мм соответствует 30 °
    Рис. 24.9

    5 От основной окружности отметьте длины, равные длинам ординат Y на графике, и в каждой позиции проведите Круг диаметром 20 мм для роликового толкателя.

    6 Нарисуйте лучший профиль кулачка так, чтобы кулачок касался роликов по касательной, как в последнем примере.

    Спецификация кулачка:

    Торцевой кулачок, вращающийся по часовой стрелке. Роликовый толкатель диаметром 12 мм. Наименьший радиус кулачка 26 мм. Диаметр распредвала 30 мм.

    0–180 °, толкатель поднимается на 30 мм простым гармоническим движением.

    180-240 °, период пребывания.

    240-360 °, толкатель опускается на 30 мм при простом гармоническом движении.

    , кулачок

    Вращение

    , кулачок

    60120180240300 Угол вала 12 мм соответствует 30 °

    Вращение

    60120180240300 Угол вала 12 мм соответствует 30 °

    Рис.24.10

    1 Нарисуйте график кулачка, но обратите внимание, что для первой части движения полукруг разделен на шесть частей, а для второй части он разделен на четыре части.

    2 Нарисуйте базовую окружность радиусом 32 мм и разделите ее на интервалы по 30 °.

    3 От каждой точки базовой окружности постройте длины ординат Y.Нарисуйте круг в каждой точке роликового толкателя.

    4 Нарисуйте кривую внутри и снаружи, касаясь роликов по касательной, для кулачковой направляющей.

    На чертеже показан собранный кулачок вместе с разрезом по вертикальной центральной линии.

    Обратите внимание, что в этом примере ведомый движется по дорожке. В предыдущих случаях требуется пружина или некоторое сопротивление, чтобы толкатель всегда находился в контакте с профилем кулачка.

    Спецификация кулачка:

    Цилиндрический кулачок, вращающийся против часовой стрелки, с роликовым толкателем диаметром 14 мм.Кулачковый цилиндр, диаметр 60 мм. Глубина проточки 7 мм. 0–180 °, толкатель перемещается на 70 мм вправо простым гармоническим движением.

    180-360 °, толкатель перемещается на 70 мм влево простым гармоническим движением.

    1 Разместите заготовку цилиндра и торцевую отметку, как показано.

    Разделите концевую отметку на деления по 30 °. Под фронтальным возвышением нарисуйте развертку цилиндрической поверхности кулачка и на этой поверхности нарисуйте график кулачка.

    Используя диаграмму кулачка в качестве центральной линии для каждого положения ролика, нарисуйте круги диаметром 14 мм, как показано.

    Нарисуйте направляющую кулачка так, чтобы стороны касались роликов.

    Постройте дорожку на поверхности цилиндра, проецируя стороны дорожки на виде сверху до передней отметки. Обратите внимание, что линии проекции для этой операции не исходят из кругов на плане, за исключением каждого конца дорожки. Пунктирная линия на конечной отметке указывает глубину пути.

    Постройте глубину пути на передней отметке от конечной отметки, как показано.Соедините нанесенные точки, чтобы закончить фасад.

    Обратите внимание, что, хотя показанный ролик параллелен, часто используются конические ролики, поскольку точки на внешней стороне цилиндра перемещаются с большей линейной скоростью, чем точки на дне канавки, а толкатель параллельных роликов имеет тенденцию к скольжению.

    Продолжить чтение здесь: Размеры кулачков

    Была ли эта статья полезной?

    Iko NART20VUUR Ролик кулачковой вилки

    Ролик кулачка Iko NART20VUUR
    • Home
    • Iko NART20VUUR Ролик с кулачковым хомутом

    Iko NART20VUUR Ролик с кулачковым хомутом: Промышленный и научный.Купить Роликовый кулачок Iko NART20VUUR: подшипники качения гусеницы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. ЭТО СПИСОК ПРЕДНАЗНАЧЕН ДЛЯ (1) — IKO NART20VUUR Наружное кольцо, роликовый толкатель, UPC: 4549557043772, НОВИНКА НА ЗАВОДЕ! 。 В ЭТОМ СПИСОКЕ ПРЕДНАЗНАЧЕНЫ (1) — НАРТВУУР Наружное кольцо, роликовый опор, UPC: 454557043772, НОВИНКА ЗАВОДСКОЙ! 。。。



    Iko NART20VUUR Ролик с кулачковым хомутом

    Iko NART20VUUR Ролик с кулачковым хомутом, Ролик с кулачком Iko NART20VUUR Cam, Купить Iko NART20VUUR Ролик с кулачковым хомутом: подшипники с кулачком гусеницы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Скидка на услуги Style of Your Life Sell & More деятельность Всемирно известный сайт моды Купить официальный сайт онлайн здесь! Роликовый кулачок Iko NART20VUUR.



    Iko NART20VUUR Ролик вилки кулачка


    Iko NART20VUUR Ролик кулачковой вилки

    Crooks & Castles — Мужская футболка Spirits, они станут прекрасным завершающим штрихом в модном наряде. Наша багажная бирка сделана из высококачественной искусственной кожи и выглядит мягкой и удобной. Используйте многоразовую бутылку и будьте экологичны, футболка с коротким рукавом Superdry Vintage Logo Ombre Entry. Номер модели: 4-контактный кабель вентилятора. Спасибо или просто «Думаю о тебе», Iko NART20VUUR Ролик с кулачковым хомутом .съемный EVA с подушкой из пеноматериала с эффектом памяти во всю длину. 【Советы】 FADVES продается только на Amazon. Купите GRMO Мужская однотонная хлопковая повседневная приталенная рубашка с длинными рукавами в стиле пэчворк, белая 4XL и другие повседневные рубашки на пуговицах на. Покупайте женские короткие корректирующие трусы с высокой талией Lupo Loba и другие контролируемые трусики в. Купить плетеный шнур сцепления Pro Braking PBC0714-KAW-GRE (зеленый шланг Kawasaki и зеленый банджо из нержавеющей стали): тросы и провода сцепления — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Подходит для деревянного пола. Iko NART20VUUR Cam Yoke Roller , идеальное место для записи воспоминаний, которые могут длиться всю жизнь. каркас влагостойкого картона для напитков, 12 мм — (Диаметр изделия: 6 мм): Бусина — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, * Обратите внимание, что на манекене под юбкой надета нижняя юбка. Это не стоковые фотографии — это реальные фотографии указанного товара. Регулируемая тесьма из полиэстера удерживается вместе с прочными направляющими с обеих сторон. Iko NART20VUUR Ролик кулачковой вилки . фото и направление, в котором ручка должна находиться на разделочной доске, когда.Если здесь нет того, что вы хотите, разместите индивидуальный заказ, и мы обсудим цену. Подзор — это всего лишь 1 подзор 42×17 дюймов. Изображения в моих наборах имеют формат JPG и упакованы в один ZIP-архив. Это кольцо имеет старинный и романтичный вид с современными нотками. Винтажное черное атласное коктейльное платье 50-х годов. Iko NART20VUUR Ролик кулачкового хомута , пожалуйста, прочтите правила для получения дополнительной информации о доставке, 17 дюймов в высоту x 12 дюймов в ширину (снизу) x 6.

    Адрес

    Duaçınarı Mah. Vişne Cad.
    Devrengeç Sok. №: 7 Yıldırım / BURSA

    Йол Тарифи Алин

    İnsan Kaynakları

    Bizimle çalışın, özgeçmişinizi aşağıdaki e-posta adresine gönderebilirsiniz.

    [email protected]

    Iko NART20VUUR Ролик с кулачковым хомутом


    Купить Ролик с кулачковым хомутом Iko NART20VUUR: подшипники с направляющими гусеницы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, The Style of Your Life Sell & More здесь!

    Как создать идеальный автомобильный ролик

    Посмотрим правде в глаза — автомобили созданы для вождения.И нет лучшего способа похвастаться автомобилем, чем катящимся кадром или «роликом». Здесь я подробно расскажу о том, как настроить камеру и обо всем остальном, что необходимо для создания идеального ролика, используя изображение из съемки с Performance BMW Magazine .

    Что вам понадобится

    • Цифровая камера и объектив (здесь лучше всего использовать зум-объектив)
    • Поляризатор объектива
    • Автомобиль, который можно выстрелить из
    • Кто-то водит указанную машину
    • Кто-то водит машину, которую вы снимаете
    • Здравый смысл

    Наше местонахождение

    Прямо у моста Ньюбург-Бикон в Ньюбурге, штат Нью-Йорк.

    Предупреждение : Давайте будем честными: то, что мы сделали для этой съемки, технически незаконно и может быть очень опасным, поэтому убедитесь, что вы доверяете своим водителям и дороги чистые. Я не несу ответственности ни за что, что может пойти не так во время съемок.

    Разведка

    Скорее всего, вы также будете снимать статичные кадры автомобиля, поэтому, если в списке есть ролик, подумайте о шоссе вокруг места съемки. На что похож фон? Там много трафика? Что нужно для лучшего освещения: восток или запад? Здесь этот F80 M3 был окрашен в цвет под названием Grigio Telesto, и я не хотел, чтобы деревья просто размывались, что могло иметь тенденцию выглядеть беспорядочно.Вместо этого я использовал гористую местность в качестве фона, который хорошо сочетается с автомобилем.

    Установка ведущего вагона

    При коммерческой съемке дороги почти всегда закрыты, и, по крайней мере, кто-то, называемый захватом, оснастит головную машину дверями и люками, открытыми так, чтобы фотограф мог снимать сзади или установить камеры на вести машину сам.

    Профессиональные ручки устанавливают камеру на MINI со съемок на закрытой трассе в Калифорнии. Здесь не вариант.

    По понятным причинам это не вариант. Но у меня был доступ к семейному автомобилю клиента — в данном случае BMW X5. X5 будет работать хорошо; у него большие окна, из которых можно свешиваться, и он намного выше, чем F80, обеспечивая более агрессивную точку обзора, поэтому постарайтесь учитывать это при выборе автомобиля в качестве ведущего. Я проинструктировал обоих водителей следить за моими сигналами и не превышать 50 миль в час — камера фиксирует реальную скорость до 20 миль в час, поэтому масштабирование на самом деле не требуется.

    Настройка камеры

    Я всегда оставляю поляризатор на камере, если это вообще возможно, чтобы уменьшить отражения. Используйте свое суждение, но если изображение немного недоэкспонировано, вы всегда можете сделать его ярче в публикации. Убедитесь, что ваш автофокус включен, и используйте ремень, чтобы как-то прикрепить камеру к вашему телу. Мои настройки для этого снимка (с использованием камеры с датчиком кадрирования):

    • Фокусное расстояние: 25 мм
    • F / стоп: F / 10
    • Баланс белого: авто
    • Скорость ISO: 200
    • Выдержка: 1/25

    Цель состоит в том, чтобы сделать автомобиль максимально ЧЕТКОМ, чтобы чем короче время выдержки для сохранения устойчивости изображения, тем лучше.Если на вашем объективе есть подавление вибраций, включите его. Я считаю, что лучше всего сделать снимок, а затем дать камере перефокусироваться, прежде чем снова выстрелить. Помните, что и вы, и машина постоянно движетесь, поэтому очень легко потерять резкость.

    Вы увидите, что я также поднял уровень ISO до 200 и, вероятно, мог бы подняться еще выше, не рискуя получить зашумленное изображение, но это хорошо сработало для этого снимка. Более высокое значение F / ступени гарантирует, что вся машина будет в фокусе, так как задняя половина может иногда становиться мягче при более широкой настройке диафрагмы.Сделайте 5 или 6 снимков таким образом, просмотрите свою работу и продолжайте делать это, пока не получите тот, который вам нравится.

    Всегда будут возникать непредвиденные обстоятельства, такие как выбоина, другие невнимательные водители и т. Д., Которые могут испортить выстрел, так что наберитесь терпения и не торопитесь. В кадре никогда не должно быть других автомобилей, поэтому внимание будет сосредоточено на машине вашего героя. Наконец, я рекомендую здесь объектив с зумом вместо обычного, потому что вам понадобится возможность быстро и легко увеличивать и уменьшать масштаб автомобиля.

    Что касается самой съемки, попробуйте разные углы — вытащите камеру из окна и поднимите ее высоко, затем направьте вниз или опустите ее как можно ниже к земле (как я снимал этот) — это делает машина выглядит агрессивно. Вы не всегда сможете увидеть, что снимаете, поэтому просто прицельтесь и помолитесь, а затем просмотрите свои снимки, чтобы скорректировать их.
