Мангал из шамотного кирпича: Мангал с жаровней из шамотного кирпича

Содержание

Готовые комплекты печей-барбекю из кирпича в Саратове

Сборный комплекс барбекю – это готовый комплект кирпичных блоков для обустройства мангальной зоны своими руками. Такие печи-барбекю предназначены не только для уличного размещения, но и для беседки с навесом. При этом строительство Вашего комплекса барбекю составит всего 2-3 часа без строительного мусора и печника. Легкие конструкции модульного барбекю могут быть установлены без фундамента, достаточно тротуарной плитки или армированной стяжки в 10-15 см. По нашей подробной инструкции для сборки Вы сможете осуществить самостоятельную сборку садового мангала или печи под казан по принципу «ЛЕГО».

Мангал из кирпича

Мангал – это самый популярный элемент печного комплекса барбекю из кирпича, потому что предназначен для приготовления шашлыка и множества других вкусных блюд. Основание и стенки топки выполнены из красного керамического кирпича. Металлический дымосборник состоит из двух куполов: рабочего толщиной 1,5-2 мм и декоративного с покрытием эмалью. Дымоход выполнен из двустенного сэндвича с утеплением и закачивается оголовком-искрогасителем. Дополнительно возможно установить шибер для регулировки процесса горения. В топку встраивается мангальная вставка с металлом 3 мм, которая футерована шамотным кирпичом и имеет несколько уровней рамки для шампуров. Задняя стенка защищена нержавеющим фронтальным экраном-отражателем для избежания перегрева задней стенки топки. Таким образом, мангал можно топить не только углем, но и дровами.

Печь под казан из кирпича

Печь под казан – это элемент барбекю для приготовления пищи в казане на 10-12 литров. Топка выполнена из стали 3-5 мм и полностью футерована шамотным кирпичом, что позволит длительное время сохранять тепло и насыщать им Ваши блюда. Топочная дверка имеет смотровое окошко с эффектом «чистого стекла», поэтому данную печь можно использовать как камин и следить за процессом горения. Помимо этого, есть возможность регулировки подачи кислорода за счет чугунной задвижки. В столешницу встроена чугунная плита с кольцами под казан различного диаметра. За счет подового горения печь может использоваться как тандыр или мини-русская печь. Дымоход проходит внутри топки и уходит в сэндвич-трубу.

Тандыр

Тандыр – это многофункциональный восточный печной элемент комплекса барбекю в виде кувшина. С помощью тандыра вы можете приготовить настоящие узбекские лепешки, самсу, хлеб, курицу, мясо, шашлык и многое другое. Такая печь равномерно пропечет ваше блюдо со всех сторон и не даст ему подгореть.

Беседки с барбекю

Беседка с барбекю комплексом – это место, где можно весело и вкусно провести время. Что может быть лучше собственноручно приготовленного шашлыка на своем мангале под навесом? Беседка не только укроет Вас от дождя, но и спасет в солнечный день. А если Вы решите строить зимнюю застекленную беседку, то в ней можно проводить время и в холода. В этом случае мангал или целый комплекс барбекю будут греть Вас и создавать уют как камин в гостиной своего дома. Вы только представьте: пылающий огонь, запах дерева, звук костра, Вам тепло в закрытой застекленной беседке, а за панорамным окном лежит снег.

В открытой деревянной летней беседке будет здорово проводить время с друзьями, находясь в тени от палящего жаркого солнца. Так хочется в хорошую погоду проводить целый день на улице и не заходить в дом или дачу, чтобы разогреть или приготовить блюдо. Установленная печь под казан в беседке полностью заменит кухонную плиту.

Купить готовую беседку со сборной печью

Вы можете построить деревянную беседку своими руками, а можете воспользоваться услугами профессионалов, которые в кротчайшие сроки и по разумной цене обустроят Вашу зону отдыха под ключ. Доверяя нам, вы получаете весь спектр услуг от прорисовки схем, чертежей с размерами и проекта до готовой беседки на фундаменте с комплексом барбекю.

Проекты беседок с размерами

На нашем сайте вы можете выбрать дизайн, размеры и назначение Вашей беседки. Например, для дачи подойдет беседка 3 на 4 с готовой модульной печью и сэндвич дымоходом, а для загородного дома лучше поставить прямоугольную беседку размерами 6 на 6 с комплексом барбекю из кирпича. Также для большой и шумной компании подойдет финская беседка с крышей и остеклением.

Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

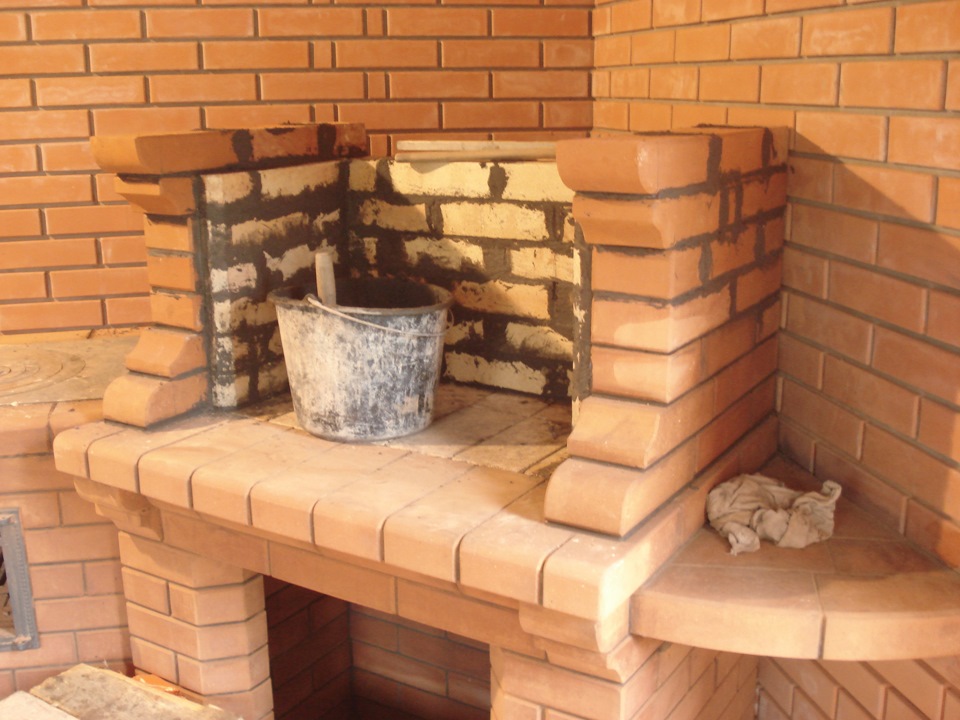

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

кирпич керамический полнотелый – 450 шт. ;
кирпич красный пустотелый – 180 шт.;
кирпич шамотный – 201 шт.;
цемент марки 400 – 200 кг;
шамотная глина – 40 кг;
песок – 0.1 м3;
уголок 40 х 40 мм – 4 м;
плита чугунная 710 х 410 мм;
дверка топливника 410 х 410 мм – 1 шт.;
задвижка – 1 шт.;
дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
утрамбовать дно и засыпать щебнем на 15 см;
установить опалубку, выступающую над уровнем земли на 10 см;
укрыть яму вместе с опалубкой полиэтиленовой пленкой;
связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Заключение

Глазурованный тонкий кирпич | Шамотная плитка

Глазурованный тонкий кирпич | Шамотная плитка ПоискКорзинаПользовательLightningБарыHouzzInstagramPinterestTiktokLinkedInYouTubeFacebookTwitterTimesПроверитьПроверить КругСтрелка-вправоСледующая СтрелкаПредыдущая СтрелкавопросраспечататьконвертPDF-файлМинусМинусКарандаш

Прочный. Универсальный. вне времени. Наша устойчивая глазурованная тонкая плитка Brick, отличающаяся своей деревенской поверхностью, является фаворитом среди дизайнеров и архитекторов за характерную текстуру, которую она придает как внутренней, так и наружной укладке кирпичной плитки. Откройте для себя более 35 бессвинцовых глазурей, наносимых вручную, и стилей, начиная от землистого обнаженного кирпича и заканчивая яркими всплесками цвета. Выберите до 5 бесплатных образцов цвета, которые будут доставлены вам напрямую. В рамках обязательства Fireclay Tile по защите и уважению нашей планеты мы жертвуем 1% от всех продаж Brick Ассоциации охраны национальных парков.

Brick Tile Colors

Наша глазурь Brick представляет суровые горные пейзажи Америки и является одой природе во всех ее оттенках. От снежно-белых до ярко-красных, синих и зеленых, эти смешанные вручную глазури улучшают поверхность кирпича, деликатно раскрывая его уникальные текстуры и вариации с цветами окружающей среды.

Часто задаваемые вопросы

Что такое Кирпичная плитка?
Также известная как плитка под кирпич или кирпичная плитка, кирпичная плитка представляет собой тонкий кирпич толщиной примерно ½ дюйма. Из-за тонкости кирпича с ним можно работать так же, как с обычной керамической плиткой метро.
Для чего используется клинкерная плитка?
- Коммерческие, гостиничные и жилые помещения
- Интерьер и экстерьер
- Стены, вертикальные и горизонтальные поверхности
- Жилые помещения и полы с малой проходимостью
- Облицовка камина
Где нельзя класть кирпичную кладку?
- Без установки на столешницы
- Без установки внутри топки камина
- Без установки на душевых парилки
- Не устанавливается на бассейны
- Не устанавливается на душевые поддоны
Какой цвет затирки для кирпичной плитки? №
Мы рекомендуем использовать шлифованную затирку натурального цвета и избегать контрастных цветов затирки. Контрастные цвета затирки следует использовать вместе с раствором и проверить на наличие пятен на тонком кирпиче перед затиркой.
Прочна ли кирпичная плитка?
Наша кирпичная плитка имеет прочность на разрыв 626 фунтов на фут и протестирована на стойкость к истиранию*. Кирпичная плитка приемлема для использования в условиях замораживания/оттаивания.
*Пожалуйста, запрашивайте результаты испытаний на истирание, так как данные зависят от глазури.
Ожидается ли изменение кирпичной плитки?
Как и в случае со всей плиткой и кирпичом ручной работы, следует ожидать некоторой степени вариации цвета и размера. Вариация обеспечивает Brick Tile уникальным качеством ремесленника, которым славится вся плитка Fireclay.
Как укладывать кирпичную плитку
См. наше руководство по установке плитки*
*Примечание для домовладельца: это не пошаговое руководство по установке, а общие меры предосторожности и советы по установке и уходу за плиткой. Хотя некоторые из них очень уверены в своих навыках самоделки, мы всегда рекомендуем профессионалам выполнить вашу установку, чтобы обеспечить долговечность вашей плитки. Пожалуйста, свяжитесь с нами по конкретным вопросам, не рассмотренным в этом руководстве.

чертежи, пошаговые инструкции

Мангал из кирпича — специальный мангал для приготовления шашлыка, построенный из кирпича. Солидный мангал из кирпича зачастую более функционален и используется в качестве гриля и барбекю, а нередко на нем готовят и другие блюда, даже просто предварительно разогревая пищу. Тоже интересный арт-объект на загородном участке. Вокруг такого заведения приятно собираться большой компанией.

Как выбрать место?

Не забывайте, что это сооружение является объектом повышенной пожароопасности. Не следует располагать вблизи дома, деревянных и других легковоспламеняющихся хозяйственных построек.
Постройка не должна быть слишком далеко от места отдыха. Идеальный вариант — рядом с беседкой или возле летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
Обязательно оформить сайт. Рядом не должно быть клумб или грядок, так как от жары трава просто завянет. Стоит рассмотреть удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
Если ветер постоянно дует в одном направлении, следите за тем, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Лучший материал для строительства — шамотный кирпич (печной). Выдерживает большие перепады температур и не разрушается. В качестве раствора для кладки используют глину с песком. Но требует предварительного замачивания.

Для кирпичного уличного мангала необходим хороший фундамент, а значит, нужен строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, защелки, лист железа. Если вы планируете сделать нишу и рабочее место, то вам нужна столешница из камня, дверцы можно сделать из дерева или металла.

Из инструментов потребуются:

лопата;
Мастер в норме;
уровень;
ведра для растворов;
бетономешалка или корыто;

Циркулярная пила.

Обязательно разрабатывается проект или берется готовый. По нему не только удобно выполнять работы, но и рассчитывать необходимое количество материалов. Небольшой запас никогда не помешает, а большие излишки бесполезны.

Заливка фундамента

Для стационарной кирпичной решетки требуется фундамент:

Необходимо вырыть яму в соответствии с размерами проекта.
Выложить дно котлована бутовым щебнем, установить опалубку (лучше смочить).
Далее котлован заливается бетонной смесью из цемента и песка в пропорции 1:3, но послойно и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне приямка. Если яма небольшая и стены ровные, то опалубка не нужна.
Сверху фундамент накрывают рубероидом или обычной пленкой.
В жаркую погоду для равномерного высыхания основания рекомендуется иногда сбрызгивать его водой. Бетон схватится и высохнет за 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.

За это время можно приготовить глиняный раствор. В кадке необходимо вымачивать глину в течение недели, периодически помешивая и при необходимости подливая воду. Затем добавьте песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
Легко проверить качество раствора. Для этого смешайте небольшое количество глины с сухим песком. Скатайте его в жгут диаметром 1 см. Он не должен терять форму, трескаться или растекаться.

Фундамент под мангал обязателен, это ответственная часть работы

Кладка кирпича

Накануне кирпич рекомендуется облить водой или опустить на 20-30 секунд непосредственно перед укладкой.
Это обеспечит лучшее сцепление с грунтом, а сам материал не будет забирать влагу из глины.

Порядок кирпичного барбекю показан на следующем рисунке. Если вы хотите нарисовать свой ордер, то удобнее всего это сделать на листе бумаги в клетку.

Так выглядит заказать мангал

Самый простой способ кладки кирпича для мангала — это сдвигать каждый ряд на полкирпича, затем один или другой. Начинать укладку основания следует от углов к центру по ранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, выполняются сплошными. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отсеков, в которых удобно хранить дрова, древесный уголь, некоторую посуду и т.п.

Далее приступаем к кладке топки (центральная часть).

Для мангала можно использовать сборное железобетонное основание с армированием или выложить его из кирпича.

Если топку планируется сделать арочной, ее используют по окружности. Между кирпичами оставляют зазор в 1 см. Лучше всего для этого использовать чипсы. Так вы сможете равномерно распределить кирпичи. Только после этого пространство опрыскивают водой и заливают раствором. Окружность оставляют на 1-2 дня.

Сверху топку накрывают железобетонным брусом или железным уголком. На перемычку сверху выкладывается еще 1 ряд кирпичей.

При укладке рекомендуется оставлять небольшие зазоры, это позволит проникнуть воздуху, и горение будет лучше.

Если мангал из кирпича планируется использовать в качестве мангала, то нужно заранее продумать место установки мангала. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, заделанных в стены здания. Можно сделать несколько выступов, чтобы можно было разместить сетку на разных уровнях.

Далее ставятся ветровые стены и делается дымосборник. Труба крепится к опорным столбам и постепенно сужается. Это самая простая конструкция. А для защиты от осадков над ним устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может полностью отсутствовать, как и ветровые стены.

Облицовка и навес

Для того, чтобы постройка прослужила как можно дольше, необходимо построить навес для машины.

Он может быть:

общим и охватывать всю зону отдыха;
находиться прямо над жаровней.

Для этого под столбы навеса делают бетонные основания или крепят к основанию. Опоры могут быть металлическими или деревянными. В последнем случае по правилам пожарной безопасности они должны быть не менее чем в 16 см от конструкции и обработаны специальными антисептиками.

Крыша для навеса делается абсолютно из любого материала. А вот если он будет сочетаться с крышей дома и другими хозяйственными постройками, мангал из кирпича гармонично впишется в общий ландшафт.

Конструкцию можно оставить как есть, лишь слегка пройдя шлифовальный станок. Можно покрывать специальными красками для кирпичных печей. Интересно смотрится украшение из декоративного камня. Также можно использовать специальный пластырь.

Также можно использовать различные декоративные элементы не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.д.

Посмотрите следующее видео, где наглядно показан процесс строительства кирпичного мангала.

Проекты, схемы и чертежи

Существует множество готовых проектов мангалов из кирпича, различных по сложности исполнения, стоимости и декоративным возможностям. Вы можете разработать собственный чертеж на основе существующих схем.

Представляем схему мангала, по которой легко построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня руки до пола. Если хозяин высокого роста, то топка будет достаточно высокой. Ширина жаровни не превышает 30 см, иначе в нее просто провалится стандартный шампур. В длину чаще всего не превышает 1 м, из расчета на 10 шампуров.

Построить мангал из кирпича своими руками можно по следующему чертежу.

Возможно, этот рисунок подойдет вам больше?

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительству мангала из кирпича.

Пошаговая инструкция по строительству мангала

Самый простой вариант

Самый простой кирпичный мангал имеет только цоколь и жаровню, иногда выступы для решетки. Укладывать не сложно, не нужно много места и материалов.
