Биты для шуруповерта. Виды и хар-ки. Как выбирать биты?

Биты для шуруповерта практически всегда необходимы для ремонта и стройки.

Сложно себе представить ремонтные работы без вкручивания саморезов, шурупов и других подобных деталей.

Когда количество крепежных элементов большое используют специальный электрический инструмент, но его функциональность во многом зависит от того, правильно ли подобраны биты для шуруповерта.

Содержание статьи

• 1 Биты для шуруповерта
• 2 Стандартная оснастка
• 3 Виды бит и их предназначение
  • 3.1 Биты для гаек и болтов
  • 3.2 С антивандальным шлицем
  • 3.3 Профессиональные биты
  • 3.4 Биты для гипсокартона
  • 3.5 Биты «Spanner» (вилка)
  • 3.6 Биты со шлицем tri-wing — трехлопастные
  • 3.7 Пружинные и магнитные
• 4 Адаптер для бит
• 5 Классификация бит по материалу и покрытию
• 6 Размеры
• 7 Формы
  • 7.1 Биты под прямой шлиц
  • 7.2 Крестообразные биты
  • 7. 3 Шестигранные биты
  • 7.4 Звездообразные биты
  • 7.5 Нестандартные формы бит (специальные)
• 8 Как оценить качество бит для шуруповерта
  • 8.1 Основные критерии оценки качества бит
  • 8.2 Материал изготовления
  • 8.3 Технология обработки
  • 8.4 Твердость материалов
  • 8.5 Особенности конструкции
• 9 Маркировка бит
• 10 Как выбрать биты для шуруповерта
  • 10.1 Рекомендации для выбора бит
  • 10.2 Комплекты бит
• 11 Рейтинг бит для шуруповерта
• 12 Заключение

Биты для шуруповерта

Биты отличаются размерами, формой, материалом и наличием защитного покрытия.

Они представляет собой продолговатый металлический шестигранник, который имеет две стороны.

Одна сторона является рабочей, и предназначена для вкручивания метизов, второй стороной бита вставляется в шуруповерт.

Биты бывают:

• плоскими — для закручивания винтов и шурупов;
• шестигранными — для мебельного производства;
• для болтов — предназначенные для крепежа черепицы или профнастила;
• для гипсокартона, которые имеют встроенный ограничитель;
• трехгранными и др.

Также биты делятся на:

1. Основные
Имеют рабочий элемент в виде креста, обеспечивают надежную фиксацию с головками шурупов.

Использовать биты можно в любых сферах деятельности.

2. Комбинированные

Характеризуются двойной рабочей частью, при этом каждая из них может отличаться размером и видом.

Во время работы ее закрепляют в патроне шуруповерта ненужной половиной, а работу выполняют оставшейся частью.

3. Специальные

Являются узкоспециализированными изделиями.

Специальные биты редко используют в работе, поэтому продаются они только поштучно.

Стандартная оснастка

Различают несколько основных видов бит:

Шлицевые — классические, универсального назначения, для головок винтов или шурупов, их разрез подходит под плоскую отвертку, могут отличаться шириной наконечника и глубиной пропила.

Чаще всего применяются изделия стандартного размера.

Крестовые — состоят из четырех ребер.

Шестигранные — используются для винтов с внутренним шестигранником.

Биты для болтов и гаек — подходят для крепежных элементов с внешним шестигранником с высокой несущей способностью.

Звездообразные — чаще всего выбираются для работы с автомобильной техникой.

Виды бит и их предназначение

Биты для шуруповерта отличаются формой рабочей части, от которой и зависит их предназначение.

Все разновидности изделий можно приобрести в комплекте, что гораздо дешевле, чем покупать их по отдельности.

Но перед этим нужно убедиться в качестве бит.

Чтобы сделать правильный выбор нужно знать виды, размеры, бит, их основные отличия и материал, их которого они изготовлены.

Биты для гаек и болтов

Такие биты имеют нестандартные форму.

Их особенность заключается в том, что они имеют не выпуклую рабочую часть, а с отверстием, при этом есть большое количество типоразмеров.

Нужно помнить, что для закручивания гаек и болтов с большим диаметром шляпки нужно использовать шуруповерт с большой мощностью.

С антивандальным шлицем

Биту с антивандальным шлицем мастера называют “змеиный глаз”, т.к. она имеет головку, предназначенную под вилочный ключ.

Профессиональные биты

Профессиональные варианты отличаются повышенной надежностью, прочностью и сроком эксплуатации.

Такие изделия способны ввинтить большее количество шурупов.

В большинстве случаев они рассчитаны для ввинчивания около 400 шурупов, по истечении этого срока работоспособность биты не должна быть нарушена.

Они имеют защитное покрытие, и изготовлены из качественного металла.

В набор профессиональных насадок входит и торсионная бита.

Она предназначена для ударного шуруповерта.

Отличить торсионную биту от простой можно и по внешнему виду.

Она имеет узкую часть между шлицем и хвостиком.

Ее особенность в том, что в своей конструкции она имеет специальную гибкую вставку в виде пружины, которая работает на скручивание.

Поэтому они популярны при работе с особо твердыми материалами при использовании самосверлящего крепежа.

Торсионная насадка позволяет утопить в металле саморез прямо со шляпкой.

Биты для гипсокартона

Бита для гипсокартона с ограничителем используется при работе только с ГКЛ.

Это связано с тем, что при креплении листов нельзя сильно нажимать на саморез, а как только ограничитель достигнет поверхности материала, нужно обязательно прекратить работу.

Если этого не сделать, то шлицы со шляпки шурупа будут срезаны.

Это может привести к износу биты для гипсокартона и забиванию насечек металлическими опилками.

Биты «Spanner» (вилка)

Биты «Спаннер» является подвидом антивандального шлица.

Для изготовления используется только качественная сталь, что позволяет ей быть прочной и долго служить.

Внешне она напоминает плоскую шлицевую биту, которая посредине имеет прорезь очень похожую на форму двузубой вилки.

Может быть с увеличенной длиной и отличаться повышенной прочностью.

Биты со шлицем tri-wing — трехлопастные

Бита со шлицем tri-wing является трехлопастной, при этом лопасти расположены под углом (в отличие от ребер в крестообразной насадке).

Используется при сборке бытовой техники и электроники.

Пружинные и магнитные

Биты с пружинным фиксатором или магнитным наконечником предназначены для работ на потолке или других труднодоступных местах.

Фиксаторы предназначены для удержания бит в адапторе.

Магнитный наконечник позволяет надежно зафиксировать биту в насечках шурупа.

Еще он способен предотвратить соскальзывание насадки шуруповерта во время работы и позволяет закручивать саморез глубже, чем простая насадка.

Пружинная насадка относится к специальным.

Она позволяет работать с крепежными элементами, которые находятся под разными углами и в труднодоступных местах.

Чаще всего представляет собой шлиц и основу, которые соединены гибкой пружиной для закрепления: закрепить шлиц такой насадки нужно вручную, вставить в насечки на саморезы, при этом пружину можно гнуть под любым углом, даже более 90°.

Адаптер для бит

Адаптеры для бит используются для упрощения строительных работ.

Они оснащены специальными магнитными держателями, есть модели с внутренним фиксатором в виде двух изогнутых лапок.

Такой адаптер позволяет использовать стандартные насадки и не приобретать комплект при каждой смене шуруповерта.



Классификация бит по материалу и покрытию

Биты для шуруповерта производят из различных металлов, как мягких, так и твердых.

Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны.

Наиболее качественными считаются следующие сплавы:

• молибден и хром;
• ванадий и хром;
• молибден и ванадий;
• кремниево-огневый спек.

В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются.

Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.

Еще они могут раскрошиться при столкновении с твердой породой минерального характера.

Увеличить прочность стальных насадок может титановое покрытие.

Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.

ПРИМЕЧАНИЕ:

Вольфрам отвечает за высокую прочность, а никель защищает изделие от коррозии.

Размеры

Различные варианты отличаются по трем параметрам:

Длина

Стандартной считается длина в 25, 30, 50, 70, 90 мм.

Ширина шлица

Можно приобрести изделия с шириной в 2, 3,5, 4, 5,5, 6,5, 7, 8, 9 мм.

Толщина шлица

Доступные параметры — 0,3, 0,5, 0,6, 0,8, 1, 1,2, 1,4, 1,6 мм.

Подбирать размеры бит нужно в соответствии с размерами шурупов или болтов.

Также на выбор оказывает влияние то, в каких условиях нужно будет крутить метизы.

Так например, может что-либо мешать при использовании коротких бит, а длинные позволят комфортно произвести необходимые работы.

Формы

Биты для шуруповертов подразделяются на пять основных форм.

Биты под прямой шлиц

Они больше всего похожи на простую отвертку.

В конце у них находится шлиц, который может иметь разную ширину.

Это позволяет подобрать оптимальный размер для достижения поставленных целей.

Измеряется ширина в миллиметрах.

Данный параметр указан на рабочей части.

На строительном рынке можно приобрести изделия под прямой шлиц шириной от 0 до 7 см.

Отличаются они и длиной.

Некоторые изделия оснащены специальными ограничителями, что позволяет регулировать глубину вкручивания шурупа.

Чаще всего этот тип используется для работы с гипсокартонными конструкциями и мебелью.

Крестообразные биты

Классическая крестообразная насадка имеет 4 ребра.

Позволяет работать с металлическими и деревянными изделиями.

Насадки крестообразные с крестовым элементом в виде плоского наконечника можно считать универсальными, поскольку они позволяют работать с потайными шурупами, крепежами со средним шагом и с креплениями типа Pozi.

Рабочая часть представляет собой двойной крест, имеющий 4 основных и 4 дополнительных ребра.

Размеры саморезов, с которыми можно работать, варьируются в диапазоне от 2,5 до 4 мм, при этом наличие ржавчины или повреждений на них не имеет значения.

Еще крестообразные насадки можно использовать для вкручивания и выкручивания шурупов и болтов, которые находятся под разными углами.

Шестигранные биты

Шестигранные биты используются при сборке мебели.

Предназначены для работы с крепежными элементами с внутренним шестигранником.

Есть модели с шестигранным отверстием, благодаря которому приспособление не соскальзывает с шурупа.

Размер насадки может колебаться от 1,5 до 6 мм.

Есть изделия с увеличенной длиной.

Используются крайне редко, хотя и характеризуются практичностью и удобством.

Длина насадки может варьироваться от 50 до 100 мм.

Звездообразные биты

Шлиц напоминает шестигранную звезду, при этом есть возможность выбора разного диаметра.

Измеряется данный параметр в миллиметрах.

Звездообразные модели чаще всего используются при работе с автомобильной техникой или там, где нужно применять большие усилия для затяжки крепежа.

Преимущества такого изделия в том, что не нужно прилагать больших усилий для создания крутящего момента, а также риск соскальзывания приспособления сведен к минимуму из-за того, что вся нагрузка распределяется на шесть точек.

Это позволяет уменьшить их износ.

Есть модели с отверстием внутри.

Чаще всего они применяются на сборочных производствах.

Процесс закручивания с ее помощью характеризуется повышенной надежностью и не требует особых усилий.

Нестандартные формы бит (специальные)

Они могут иметь и нестандартные формы вставок, например, квадратную рабочую половину, четыре лопасти и др.

Такие изделия являются узкоспециализированными, поэтому практически не пользуются популярностью.

Как оценить качество бит для шуруповерта

Чтобы в процессе работы не возникло каких-либо сложностей к выбору расходных материалов следует подходить ответственно.

Поэтому рекомендуется заранее знать, как оценить качество бит перед покупкой.

Основные критерии оценки качества бит

Нужно четко понимать, с каким материалом вы будете работать, поскольку биты для вкручивания саморезов в дерево и монтажа металлоконструкций должны быть рассчитаны на соответствующие нагрузки.

Основные критерии:

Материал изготовления

Он влияет на крепость изделия и срок его службы.

Для изделий, не предназначенных для интенсивных нагрузок, используется сталь R-7 — R-12.

Этот материал отличается повышенной стойкостью при работе с металлом.

Такие изделия имеют защитное покрытие из хрома и ванадия.

Более надежными считаются изделия с титаннитриумным покрытием золотистого оттенка.

Технология обработки

При фрезеровке для придания рабочей области необходимой формы верхняя поверхность удаляется.

При ковке материалу придается нужная форма после разогрева металла, при этом он не нарушается.

Поэтому кованые изделия более надежные.

Твердость материалов

Мягкие насадки быстрее изнашиваются, но они более стойкие к повреждениям, поэтому их можно использовать для жестких креплений.

Твердые насадки более хрупкие.

Рекомендуется приобретать биты с твердостью 58-60 HRC.

Особенности конструкции

Некоторые модели оснащены магнитом, но их использование ограничено.

Не всегда его наличие является показателем качества.

Например, такие насадки не подойдут для ударного шуруповерта.

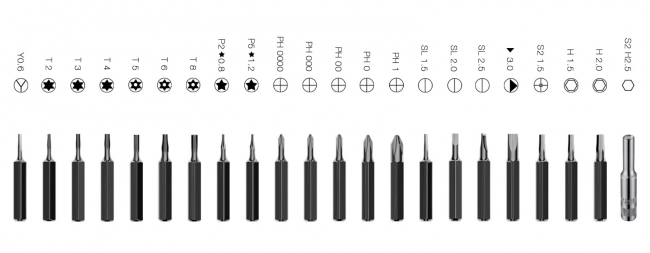

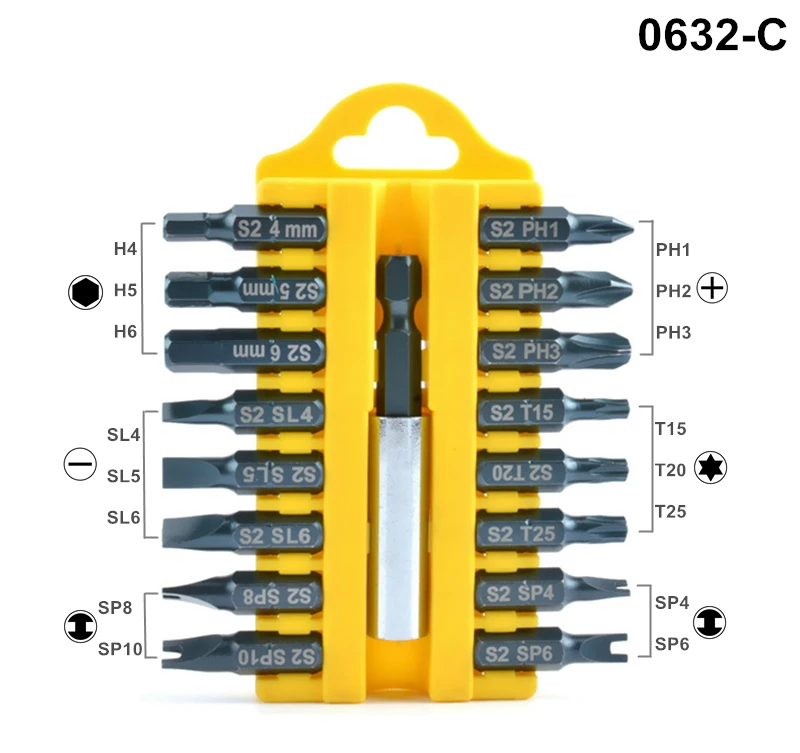

Маркировка бит

Зная маркировку вы уже не ошибетесь с выбором биты для шуруповерта.

Простая шлицевая имеет маркировку в виде буквы S.

О наличии покрытия можно узнать по значению TIN.

Все параметры чаще всего указаны на рабочей части, например:

• S5.5х0.8 — обозначение стандартной биты;
• Slot (Sl) — имеется на самой простой модели с плоским шлицем, популярными являются изделия размером от 3 до 7 мм, может быть удлиненной и иметь ограничитель;
• PH (филипс) — маркировка крестообразной насадки, при этом возле букв присутствует номер от 0 до 4, который обозначает диаметр резьбы, изделие является универсальным, для бытового использования рекомендуется выбирать модель с маркировкой Ph3;
• PZ — бита, предназначенная для работы с деревом и металлом, имеет дополнительные ребра, предназначена для крестовых креплений и креплений с большой площадью;
• Н — маркировка шестигранной биты, цифры от 1,5 до 10 ставятся в соответствии с размерами;
• R — маркировка, указывающая на квадратный шлиц;
• Т — обозначение для звездообразной насадки;
• SP — указывает на наличие антивандального шлица;
• Gr — трехлопастная насадка.

Как выбрать биты для шуруповерта

Чтобы было легко и удобно работать с шуруповертом, нужно просто правильно подобрать биты.

При этом выбирать желательно изделия высокого качества, даже если их стоимость может быть немного завышенной.

Перед покупкой стоит изучить рекомендации по выбору бит от специалистов.

Рекомендации для выбора бит

При выборе штучных изделий необходимо обращать внимание на:

1. Материал

Лучше не приобретать стальные изделия, поскольку этот материал может не выдержать повышенных нагрузок.

2. Цельность рабочей части

Бита должна быть цельной, а не состоять из нескольких частей.

Иначе при интенсивной работе может просто развалиться.

3. Наличие защитного покрытия

Это наиболее важный критерий для выбора бит.

Чтобы изделие прослужило как можно дольше, рекомендуется выбирать его с титановым покрытием.

Такая бита сможет ввинтить большое количество шурупов и не выйдет из строя после первого использования.

Также хорошими считаются изделия с покрытием из алмаза, никеля или сплава никеля с ванадием.

Насадки без защитного слоя могут покрыться ржавчиной.

Покупать подобные изделия рекомендуется исключительно в специализированных магазинах, хотя на различных блошиных рынках можно приобрести их по низкой цене.

Но такой риск оправдан лишь в случае, когда выполнить работы нужно максимально быстро (например, в воскресенье срочно нужно подкрутить шурупы, а все магазины уже закрыты) и длиться они будут недолго.

Для постоянного использования они не подходят.

Комплекты бит

Особой популярностью пользуются комплекты бит, поскольку есть возможность приобрести изделия, которые подойдут на все случаи жизни.

Если вы хотите быть наилучшим, наборы бит всегда вас выручат.

При выборе необходимо ориентироваться на:

1. Виды бит, находящиеся в комплекте

Их можно разделить на 5 основных видов, каждый из которых должен присутствовать в наборе.

Некоторые комплекты могут содержать и узкоспециализированные насадки, например звездообразные или с антивандальным шлицем.

2. Металл, из которого биты сделаны

Он должен быть качественным.

Приветствуется наличие защитного покрытия на каждой бите.

Это позволит использовать изделие длительное время.

Особенно это важно для комплектов профессиональных насадок.

3. Репутацию бренда

Приобретать изделия лучше в специализированных магазинах.

При этом помните, что хороший комплект никогда не стоит слишком дешево.

Использование качественных бит для электрического шуруповерта может стать гарантией успешного выполнения строительных и ремонтных работ.

Правильный выбор биты для шуруповерта должен основываться на виде необходимых работ.

Рейтинг бит для шуруповерта

При выборе стоит обращать внимание и на имя компании, ведь производитель, который следит за качеством своей продукции, обязательно вызовет доверие специалистов.

Значит, эта фирма зарекомендовала себя лучше всего в строительных и ремонтных сферах деятельности.

В рейтинге наиболее популярными и надежными считаются следующие марки:

1. WhirlPower Является производителем бюджетной продукции. Выпускает биты длиной от 25 до 250 мм.
2. DeWALT Бренд характеризуется высоким уровнем ударопрочности и отсутствием механических дефектов на рабочей половине, при этом характеристики сохраняются на протяжении всего срока эксплуатации.
3. Magna Компания предлагает качественный товар за небольшие деньги, поэтому изделия этого бренда выбирают экономные хозяева.
4. Bosch Бренд с мировым именем, который производит продукцию с высокими эксплуатационными характеристиками.

На строительном рынке представлены изделия и компании Metabo, но, судя по отзывам пользователей, их надежность вызывает сомнения.

Чаще всего претензии предъявляются к прочности ребер, которая является недостаточной.

Даже при небольшом усилии во время вкручивания самореза (иногда без этого никак не обойтись) головка крепежа практически сразу деформируется, а шлиц срезается.

Заключение

Короткие биты для шуруповерта можно назвать универсальными, так как их также используют и в реверсивных отвертках, в которых имеется магнитный держатель.

Как подобрать размер отвертки или биты для самореза. Таблица

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент — ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Крепежные изделия под шлицевую отвертку, биту — SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

Диаметр винта, d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки, dk, мм	2,3	2,6	3	3,4	3,8	4,5	5,5	6	7	8,5	10	13	16
Ширина шлица, n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2,0	2,5
Размер отвертки SL, мм	0,3х2,0		0,4х2,5		0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

Диаметр винта d, мм	М1,6	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	3	4	5	6	7	8	10	12	16	20
Ширина шлица n, мм	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2	2,5
Размер отвертки SL, мм	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

Диаметр винта d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	2,3	2,6	3	3,4	3,8	4,7	5,6	6,5	7,5	10	9,2	14,7	18
Ширина шлица n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	0,8	1,0	1,2	1,2	2	2,5
Размер отвертки SL, мм	0,3х2		0,4х2,5		0,5х3	0,6х3,5	0,8х4		1х5,5	1,2х8	1,6х10	2х12	2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

Диаметр резьбы d, мм	М2.5	М3	М3.5	М4	М5	М6	М8	М10	М12
Ширина шлица n, мм	0,4	0,4	0,4	0,6	0,8	1,0	1,2	1,6	2
Размер биты SL, мм	0,4х2	0,4х2	0,4х2,5	0,6х3	0,8х4	1,0х5	1,2х6. 5	1,6х8	1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
Ширина шлица n, мм	0,6	0,8	1	1	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,6х3,5	0,8х4	1х5,5	1х5,5	1,2х8	1,2х8	1,6х10	1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,3	5,5	7,3	7,5	8,4	9,5	10,8	12,4
Ширина шлица n, мм	0,5	0,8	1,0	1,0	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,5х3	0,8х4	1,0х5,5	1,0х5,5	1,2х8	1,2х8	1,6х10	1,6х10

Крепежные изделия под крестовую отвертку, биту — PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.

Таблица 7

Диаметр резьбы, d, мм	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки, dk, мм	3,2	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0	16,0	20,0
Размер (номер) крестовой отвертки	0	0	1	1	1	2	2	2	3	4	4

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.

Таблица 8

Размер резьбы, мм	М1.6	М1.8	М2	М2.5	М3	М3.5	М4	М5	М6	М8	М10
Размер (номер) крестовой отвертки	0	0	0	1	1	2	2	2	3	4	4

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

Диаметр резьбы самореза, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Размер (номер) крестовой отвертки	1	1	2	2	2	2	3	3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

Размер резьбы шурупа, мм	2	2,5	3	3,5	4	4,5	5	5,5	6	7	8
Размер (номер) крестовой отвертки	0	1	1	2	2	2	2	3	3	3	4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

Диаметр резьбы, A, мм	2,5	3,0	3,5	3,8	4,2	4,5	4,8	5,0	6,0
Размер отвертки (биты) Ph/PZ, номер	1	1	2	2	2	2	2	2	3

Как читается маркировка бит и отверток?

Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph2, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.

Для примера рассмотрим отвертку Ph3.

PH — рабочий профиль крест Phillips
2 — номер отвертки

Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 — 5 мм.

Таблица 12. Соотношение номера биты с наружной резьбой крепежа.

№ отверток PH и PZ	Диаметр крепежной детали, мм
0	до 2
1	2,1 — 3
2	3,1 — 5
3	5,1 — 7
4	от 7,1

Шлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.

Например: SL 0.6х3.5 или SL 2.0

Таблица 13. Типовые размеры наконечников шлицевых бит.

Ширина наконечника, мм	2	2.5	3	3.5	4	4.5	6	5.5	6, 6.5, 7	8	9
Толщина наконечника, мм	0.3-0.4	0.4	0.5	0.5-0.6	0.6	0.6	0. 8	0.8-1.0	1.0-1.2	1.2-1.6	1.4-1.6

Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.

Статьи о продукции Обновлено: 31.01.2020 09:20:31

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Компоненты

RS Тайвань | Промышленность, электроника и электричество

Компоненты RS Тайвань | Промышленность, электроника и электричество

• Справка
• Портал открытий
• Горячие кампании

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Как использовать саморезы

Последнее обновление 26 апреля 2021 г. , автор: Marsh Fasteners

Что такое саморезы?

Саморез проделывает собственное отверстие и нарезает собственную резьбу при ввинчивании в различные материалы. Саморезы доступны практически во всех типах головок винтов, доступных на рынке. Наиболее распространенной является крестообразная или прорезная головка. Наконечники и резьба саморезов бывают самых разных моделей, в зависимости от требуемого применения.

Саморезы идеально подходят для тех случаев, когда элемент требует регулярного обслуживания и постоянной разборки и сборки.

Как использовать саморезы

Сначала определитесь с типом шурупа, который подходит для желаемого крепления основания. Отметьте точное место, где будет использоваться винт, и убедитесь, что у вас достаточно места для использования отвертки или дрели.

Обычно помогает, но не всегда необходимо, просверлить пилотное отверстие немного меньшего диаметра, чем фактический размер винта. Это позволяет корпусу шурупа заполнять просверленную полость, а резьба врезается в материал по мере ввинчивания. Будьте осторожны, используйте сверло немного меньше, чем саморез, иначе на резьбе ничего не будет. чтобы укусить, как он превращается.

Расположите винт прямо на одной линии с отверстием и вручную заверните его на один или два оборота. Это позволяет оставить винт в отверстии, когда вы берете в руки отвертку или дрель. Резкими короткими движениями закрутите саморез с помощью крестообразной или плоской отвертки или сверла. Убедитесь, что саморез входит прямо, и не затягивайте его слишком сильно, так как это может привести к оголению головки.

Резьбонарезные винты в сравнении с резьбонарезными саморезами

Два различных класса саморезов можно определить по действию, которое происходит при их заворачивании. Резьбообразующие винты образуют собственную резьбу при ввинчивании в материал. Резьбонарезные винты делают то же самое, но есть принципиальная разница в том, как они это делают. Винты для нарезания резьбы имеют режущие кромки, которые фактически врезаются в материал, удаляя его из области, в которую ввинчиваются винты. Резьбонарезные винты не отрезают какой-либо материал, а смещают его так, что материал обтекает резьбу.

Самонарезающие винты

Эти саморезы смещают материал (обычно дерево, мягкий пластик или тонкий листовой металл), не снимая его. Они используются, когда необходимы большие нагрузки. Этот метод обеспечивает лучшее ослабление, поскольку материал не удаляется, что обеспечивает посадку с нулевым зазором. Как правило, эти винты выдерживают ослабление без использования стопорных шайб или других устройств, предназначенных для предотвращения ослабления. Использование самонарезающих винтов ограничено теми материалами, которые достаточно податливы для их установки, такими как алюминий, мягкая сталь и цветные металлы. Формованная резьба обычно считается более прочной, чем нарезанная, потому что волокна материала сжимаются, а не отрезаются.

Резьбонарезные саморезы

Резьбонарезные винты имеют режущие кромки в виде одной или нескольких канавок, врезанных в резьбу.
