Биты для шуруповерта: разновидности, выбор, маркировка

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

1 Устройство и назначение бит
2 Обозначения
3 Классификация бит по материалу и покрытию
4 Какие биты для шуруповерта лучше в эксплуатации?
- 4.1 Важные моменты при выборе бит для шуруповерта
- 4.2 Рекомендации по выбору бит для работы
- 4.3 Как определить, подходит ли бита к инструменту?
5 Виды бит
- 5.1 Выбор бит в зависимости от марок
- 5.2 С шестигранным шлицем (hex)
- 5.3 В виде звездочки (torx)
- 5.4 Под прямой шлиц
- 5.5 Крестообразные биты (Phillips)
- 5.6 С квадратным шлицем (Robertson)
- 5.7 Со шлицем tri-wing – трехлопастные
- 5.8 С антивандальным шлицем (spanner head)
- 5.9 Torq-set четырехлопастные
- 5.10 Крестообразная бита со шлицем ph и TiN покрытием
- 5. 11 Классическая бита с прямым шлицем
- 5.12 Удлиненная бита под прямой шлиц
- 5.13 Классическая бита «звездочка» (torx)
- 5.14 Классическая бита шестигранной формы
- 5.15 Бита шестигранной формы с отверстием внутри
- 5.16 Классическая бита «вилка»
6 Из какого материала выбрать качественную биту и где ее купить?
- 6.1 Удлиненная бита с четырьмя гранями
- 6.2 Биты для шуруповёрта под плоский шлиц
- 6.3 Биты типа «т»
- 6.4 Специальные биты
7 Лучшие наборы бит
- 7.1 Премиум-сегмента
- 7.2 Среднего сегмента
- 7.3 Бюджетные

Многие предпочитают приобретать биты для шуруповерта в комплектах, собранных на производстве. Однако в них обычно есть много тех, которые вряд ли пригодятся в быту либо те, предназначение которых известно далеко не всем. Чтобы определиться, какие именно насадки для инструмента вам понадобятся, стоит изучить, какие виды бит существуют и для чего они требуются.

Устройство и назначение бит

Бита представляет собой особую насадку для шуруповёрта с шестигранным хвостиком, который предназначен для качественного сцепления с одним из типов винтового сцепления. Во время приобретения насадки важно взять модель крепежа, чтобы проверить правильность выбора. В профессиональных строймагазинах предоставляется большой выбор разных бит, поэтому что-то перепутать и взять не ту очень просто.

Помимо того, стоит проверить надёжность фиксированной биты в шуруповёрте, так как это наиважнейшая часть всех строительных работ, от которой может зависеть не только качество ремонта, но безопасность строителей.

Обозначения

Безусловным фактом является то, что на каждой детали присутствует маркировка. Различают 4 типа маркировки:

PH,
PZ,
SL,
Torx.

Отличия состоят в виде детали и её применения. Далее на маркировке после названия идёт цифра, обозначающая ширину в первых трёх случаях и диаметр звёздочки в случае Torx.

Классификация бит по материалу и покрытию

Важным фактором качества биты является материал её изготовления, а также специальное напыление, защищающее её от повреждения внешней среды.

Самым популярным вариантом при изготовлении бит является сплав хрома и ванадия. В основном их покрывают никелем, так как он обеспечивает долговечность и прочность. Значительно повышаются параметры детали, если поверх никелевого слоя наносится вольфрам. В таком случае бита обладает антикоррозийными свойствами, которые сохранят всю конструкцию от ржавчины на много лет.

Бывают биты премиум-качества, с верхним слоем из титана. Они самые дорогие, но и наиболее прочные, с огромным сроком эксплуатации.

Какие биты для шуруповерта лучше в эксплуатации?

Рассмотрим главные критерии для выбора насадок. Самые лучшие эксплуатационные способности показали биты из хрома и ванадия с титановой оболочкой либо вариант подешевле — с никелем и поверх вольфрамом.

Важные моменты при выборе бит для шуруповерта

Перед покупкой найдите самый проверенный и надёжный строительный магазин. Предпочтительно обращаться в дорогие профессиональные торговые точки, если вам важны качество и долговечность продукции. Советуем не покупать продукцию у неизвестных источников и особенно через интернет. Качество таких бит может оказаться плохим. Хотя если вам они нужны всего на 1-2 раза использования, то можно и купить.
Сконцентрировать внимание нужно на составе сплава изделия и его свойствах. Самым лучшим среди всех имеющихся на рынке считается молибденовый и хромовый сплав. Не покупайте биты из стали, с ними трудно работать, кроме того, они быстро становятся негодными для эксплуатации.
Обязательно поинтересуйтесь о составе оболочки изделия. Какое оно? Если это будет титан, то качество будет выше всяких похвал.

Как определить, подходит ли бита к инструменту?

Неверно подобранная бита все время соскакивает или проворачивается на крепеже при работе шуруповерта, в результате ее наконечник стесывается, насадка выходит из строя раньше времени. Подходящая бита плотно фиксируется на крепежном элементе, при работе устройства не издает никаких звуков, не имеет зазоров между рабочими поверхностями.

Чтобы точно определиться с выбором, необходимо учесть все характеристики при выборе нужной продукции.

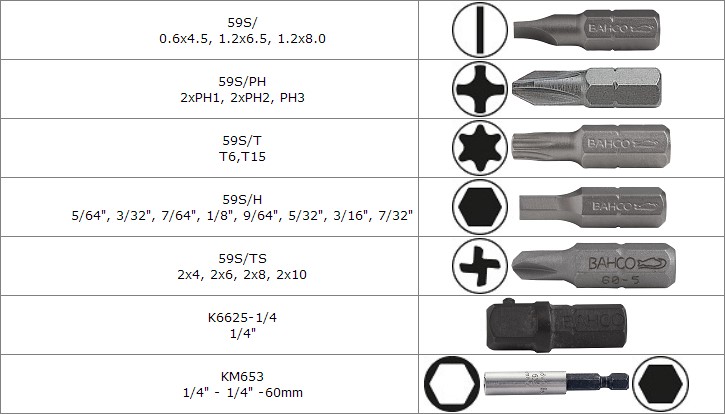

Виды бит

Ниже приводятся основные существующие разновидности бит. Чтобы правильно подобрать эту деталь для шуруповерта, необходимо знать значения маркировки, нанесенной на нее производителем, отличия моделей друг от друга и их функциональные особенности.

Выбор бит в зависимости от марок

Существует 4 основных типа бит:

Стандарт PH – самый распространённый вариант, угол вершины которой 55 градусов. Стандарт с крестовым шлицем используют для закрепления саморезов. А многофункциональный вариант PH 2 вообще подходит почти всем известным саморезам.
Стандарт PZ – очень схож с предыдущим, но более модифицированный.
Стандарт SL – прямой шлиц с различной шириной. Маркировка состоит из названия стандарта и цифры после него, которая обозначает ширину в мм.
Звезда с шестью гранями, или Torx. Представляет собой звёздочку, а размер определяется в диаметре детали (тоже в мм). Используют данный тип в конструкциях, где приходится прилагать большие усилия для затяжки крепежа.

С шестигранным шлицем (hex)

Не менее известная насадка, обладающая хорошим крутящим моментом и отсутствием возможности срыва шлица. Была разработана в 1910 г. Маркируется буквой H.

В виде звездочки (torx)

Первый раз об эксплуатации таких бит было заявлено в 1967 г. американским брендом Textron. Сейчас применяются на машиностроительных заводах и в бытовой технике. Обозначается ТХ или Т.

Под прямой шлиц

Самый первый вариант насадки – это прямой шлиц. Он был изобретен еще в XVI веке. Маркируется буквой S. Раньше был очень популярным и использовался повсеместно – и в быту, и на производстве, сейчас используется реже.

Крестообразные биты (Phillips)

Самый популярный и распространённый шлиц на сегодняшний момент. Разработке такой модели способствовало неудобство использования прямого шлица, а также порча лакировки и покрытия изделия во время закручивания, так как очень часто насадка выскакивала. Разработан Томпсоном в 1933 году, патент на использование приобретён Генри Филипсом, из-за чего они долгое время назывались по его имени — Philips. Насадка изготавливается в виде креста и маркируется буквами PH.

С квадратным шлицем (Robertson)

Насадки этого типа относят к специальным видам бит. Выглядят как обычный параллелепипед, маркируются буквой R. Применяются в строительстве и ремонтных работах. Был произведен в Канаде в 1908 г. Робертсоном и некоторое время использовался на заводах Форда.

Со шлицем tri-wing – трехлопастные

Маркируются буквами TW. Выделяются из остальных благодаря своим трём лопастям (трём отверстиям в шурупе). Применяются в сборке и разборке бытовых электрических приборов. Такую модель разработала компания «Филипс» в 1958 г. Размеры обозначаются символами Gr и бывают от 1 до 6.

С антивандальным шлицем (spanner head)

Также называют «змеиным глазом». Маркируется SP. Используют для защиты от вандализма и краж: так как этот шлиц очень редко применяется, то и специальной отвёртки для него не найдётся, что позволяет защитить личную собственность. К примеру, таким шурупом можно прикрутить номера машины.

Torq-set четырехлопастные

Типичный аналог Три-Винг, отличается лишь количеством «крыльев» (их четыре). Применение этой насадки встречается очень редко. Обозначается буквами Gr, а размеры бывают от 4 до 10.

Крестообразная бита со шлицем ph и TiN покрытием

Насадку изготавливают из закаленной стали и покрывают сплавом нитрида титана (TiN), благодаря чему она имеет очень твердую поверхность и рассчитана на большие нагрузки. Существует 3 размера: PH 1, 2, 3.

Классическая бита с прямым шлицем

Основное достоинство биты – повышенная твердость. Поверхность защищена от эрозий. Главные критерии этой биты — ширина и толщина, имеющие нормативное соотношение. Ширину обычно указывают на изделии — от 3 до 9 мм, в отличие от толщины (0,5-1,6 мм).

Удлиненная бита под прямой шлиц

Аналогична прямым шлицам, отличие составляет длина жала – от 5 до 10 см. Также обозначается буквой S. Благодаря подобной насадке работы проводятся более точно, также ей удобно проводить мелкие монтажные работы.

Классическая бита «звездочка» (torx)

В Европе данная насадка набрала огромную популярность. Отличается своим крепким соприкосновением с поверхностью винта или шурупа. Легко можно закрутить или выкрутить, а всё благодаря шести граням. Самые распространённые варианты размеров от Т8 до Т40. Маркируется как ТХ, либо просто Т.

Классическая бита шестигранной формы

Эти насадки дают возможность удобной работы с шурупами и саморезами. А всё благодаря широкой площади соприкасания с крепежами. Используются во всех странах мира. Габариты от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Очень удобная и надёжная насадка, легкая и простая в обращении. Не скользит, удобно работать. Габариты бывают от 1,5 до 6 мм.

Классическая бита «вилка»

Насадки такого типа производятся из высокопрочной стали. По виду напоминает вилку с двумя кончиками и прорезью между ними. Существует только четыре размера: Gr 4,6,8,10.

Из какого материала выбрать качественную биту и где ее купить?

Лучший материал изготовления — сплав никеля с молибденом либо хром с покрытием из титана. Покупать насадки необходимо в профильных магазинах с отличной репутацией и всей необходимой документацией. Доверяйте только проверенным торговым точкам.

Удлиненная бита с четырьмя гранями

Эта насадка довольно редка в использовании. Размеры варьируются в трех вариантах, а длина составляет от 50 до 70 мм.

Биты для шуруповёрта под плоский шлиц

Плоский наконечник чаще всего используют в ремонте машин и на производствах. Самый востребованный размеры шлица – от трёх до семи.

Биты типа «т»

T – это маркировка бит Torx в виде звёздочки. Применяется везде и на любом производстве: машино- и самолётостроение, технике и многом другом. Очень удобен в эксплуатации.

Специальные биты

К специальным битам можно отнести узкопрофильные изделия, которые в реальной жизни редко либо вообще не встречаются. К ним можно отнести, к примеру, tri-wing и другие насадки.

Лучшие наборы бит

Среди огромного ассортимента выпускаемых ныне насадок и тем более их наборов легко растеряться и сделать неправильный выбор. Однако есть критерии, на которые стоит ориентироваться, чтобы приобрести оптимальный набор.

Премиум-сегмента

Сюда относятся дорогостоящие наборы с качественным шуруповёртом, где все основные механизмы выполнены из закалённой стали и ко всему биты в наборе сделаны из никель-хромового сплава с покрытием из титана. Высочайшее качество.

Среднего сегмента

Надёжный шуруповёрт и среднего качества насадки. Материал изготовления представляет собой молибден-вольфрамовую основу с покрытием из никеля. Отличный середнячок, который прослужит вам долго. Лучше купить наборы данного сегмента и не переплачивать.

Бюджетные

В этой категории представлены биты из стали, которая быстро стирается и становится непригодной к работе, а также сам шуруповёрт сделан некачественно, благодаря чему быстро ломается, а все механизмы изнашиваются.

Выбор необходимого оборудования зависит от задач, которые предполагается решать с его помощью. Широкий ассортимент бит для шуруповёрта позволяет подобрать самый подходящий вариант по цене, качеству и составу. Будет ли это целый набор или всего несколько насадок, решать вам. Главное, приобретать качественную продукцию, которая послужит вам не один раз.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Руководство по битам и торцевым головкам. Маркировка всех торцевых головок и бит

Отдельные наборы инструмента насчитывают больше сотни различных бит и торцевых головок. Но сколько из них могут пригодиться вам дома или для работы в мастерской? Некоторые из них совершенно не похожи на те биты и головки, которые вы используете в быту или на стройке, ведь они предназначены для специфических отраслей, вроде мебельной промышленности, специализированных автосервисов или мастерских по ремонту бытовой техники и электроники. В данном руководстве мы опишем, какие бывают биты и торцевые головки, чтобы вы смогли разобраться и понять, что стоит покупать, а какие насадки никогда в жизни вам не понадобятся.

Биты под прямой шлиц (SL)

Прямой шлиц (SL) — это простое углубление под плоскую отвертку. Он выглядит, как прорезь, сделанная в головке винта или самореза. Отличительной особенностью прямого шлица является небольшая площадь контакта инструмента с крепежом (при вращении биты или отвертки ее края касаются внутренней поверхности прорези только в двух точках). Поэтому плоский шлиц SL (или Slot) совершенно не подходит для закручивания крепежа с большим моментом. Несмотря на простоту и универсальность, в наши дни он используется все реже и реже (в основном только для задач, не требующих большого усилия затяжки).

Шлицевые биты встречаются практически в каждом наборе сменных насадок, включая самые бюджетные. В маркировке они обозначаются буквами SL и цифрами, означающими ширину лезвия в миллиметрах. В быту полезно иметь хотя бы две-три биты шириной от SL4 до SL8 (а плоские отвертки маленьких и больших размеров обычно нужны только специалистам).

Биты под крестообразный шлиц (PH, PZ)

Крепеж с крестовым шлицем и соответствующие отвертки для него появились в 30-х годах прошлого века, когда характеристики винтов с плоским шлицем перестали устраивать машиностроительную отрасль. Крестообразная прорезь в «голове» винта или самореза позволяет точно центрировать инструмент, а четыре плоскости контакта между крестовой отверткой или битой и внутренней поверхностью шлица обеспечивают передачу увеличенного крутящего момента. Поэтому крепеж с крестообразными прорезями можно затягивать со значительно большим усилием, не опасаясь «слизать» головку или повредить инструмент.

Существует около десятка разновидностей крестообразных шлицев, но на практике используются только два: Phillips (PH) и Pozidriv (PZ).

Крестовый шлиц PH был разработан специально для пневматических и электрических шуруповертов. Он выглядит, как прорезь в виде «крестика» с небольшим утолщением по центру. Соответствующие биты и отвертки маркируются буквами PH и цифрами, означающими размер: 0000, 000, 00, 0, 1, 2, 3 и 4. Чаще всего в наборы входят биты размером от Ph2 до Ph4, а остальные могут понадобиться только для узкоспециальных задач.

Крестовый шлиц PZ визуально отличается от PH. На поверхности головки крепежа с прорезью Pozidriv заметны дополнительные «усы», а на битах PZ — соответствующие им «ребра». Эти дополнительные элементы позволяют передавать еще больший крутящий момент, чем шлиц PH. На отвертках и битах данного типа указываются буквы PZ и цифровое обозначение размера: от 0 до 5. Наиболее нужный в хозяйстве вид — это бита PZ2 (практически все саморезы типа Pozidriv, с которыми вы можете столкнуться в быту или на стройке, будут именно этого типоразмера).

Несмотря на внешнюю схожесть, крестовые насадки разных стандартов не являются полностью взаимозаменяемыми. Дело в том, что грани шлица Phillips слегка скошены под небольшим углом, а внутренние поверхности крестовой прорези стандарта Pozidriv — вертикальные. Из-за такой особенности инструмент типа PH имеет склонность к выталкиванию из шлица при большом крутящем моменте, а насадки PZ лишены данного недостатка. Поэтому, хотя биты PH и можно использовать для затягивания крепежа PZ (но не наоборот), но лучше, все же, для каждого типа крепежа использовать соответствующий инструмент.

Биты под квадратные и шестигранные шлицы (SQ, Hex)

Четырех- и шестигранные шлицы появились в качестве альтернативы крестообразным, когда возникла необходимость увеличить момент при затягивании винтов, не увеличивая размера их головок.

Биты SQ (Square) под шлиц Робертсона имеют наконечник рабочей части в виде квадратного профиля. В их маркировке указываются цифры, обозначающие размер (от 0 до 4). Винты и саморезы с квадратными шлицами встречаются нечасто, но биты SQ могут вам понадобиться, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или столярным делом. Самый полезные размеры квадратных бит — это SQ2 и SQ3.

Биты Hex (Hexagon, Allen) под шлиц Аллена имеют рабочую часть в форме правильного шестиугольника. Соответствующий крепеж используется очень широко, особенно в мебельной промышленности. Даже обычные пластиковые окна регулируются с помощью шестигранников (но для этого обычно используются специальные удлиненные ключи). Биты данного типа обозначаются буквой H и цифрами, означающими размер (расстояние между противоположными гранями). В быту наиболее полезным и востребованным является инструмент размером от h4 до H6. Также встречаются «антивандальные» биты HH (Hex Hole, Hex Tamper Resistant или Hex Tamper Proof) с отверстием по центру.

Биты под звездообразный шлиц (T, TX, TH)

Крепежные изделия со звездообразными шлицами и инструмент для работы с ними вошли в оборот более 50 лет назад, когда на сборочных конвейерах автомобильных предприятий появились сложное оборудование и промышленные роботы.

Форма в виде шестилучевой звездочки значительно увеличивает площадь контакта между битой и шлицем. Это позволяет затягивать крепеж с очень большим усилием без повреждения головки и рабочих граней инструмента. Практически полностью отсутствует склонность к выталкиванию биты из шлица, поэтому отвертку или шуруповерт не нужно прижимать в осевом направлении во время работы.

В наши дни крепеж со «звездочками» можно встретить где угодно — от ноутбуков до автомобилей. Существуют несколько разных стандартов, но чаще всего встречаются обычный шлиц Torx (углубление в виде звездочки с шестью лучами) и его «антивандальная» версия Torx Security (точно посредине шлица находится небольшой выступающий штырек, для работы с таким крепежом нужна бита с соответствующим по размеру отверстием).

Биты Torx маркируются буквой T (у некоторых производителей — буквами TX) и цифрами, обозначающими размер: от T1 до T100. Самые ходовые размеры — это T10, T15, T20, T25 и T30. Маленькие биты (от Т2 до Т4) нужны только тем, кто занимается ремонтом компьютерной техники и бытовой электроники. В маркировке бит Torx Security (еще могут называться Torx Hole или Torx Tamper Resistant) указывается обозначение TH (иногда TR), а их размерный ряд полностью идентичен насадкам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).

Биты для техники Apple (P)

Отвертки и биты, предназначенные для закручивания и откручивания винтов со шлицами в виде пятиконечной звездочки с заокругленными краями, стали востребованными чуть больше 10 лет назад благодаря компании Apple. Именно тогда «антивандальный» крепеж стандарта Pentalobe стал использоваться для сборки ноутбуков MacBook, смартфонов iPhone и плееров iPod. Производители инструмента мгновенно наладили выпуск отверток и насадок под крепеж этого редкого стандарта, и теперь купить биты для разборки техники Apple совершенно не сложно.

В каталогах инструментов биты Pentalobe обозначаются буквой P и цифрами, означающими типоразмер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размером от P1 до P6. Обратите внимание, что некоторые производители насадок используют другие буквенные обозначения (TS или PL), и размерный ряд таких бит не соответствует значениям, принятым у Apple (например, P2 — это TS1, а P5 — это TS4). Также не следует путать биты Pentalobe с пятилучевой разновидностью шлица Torx, ведь это совершенно разные стандарты, и они несовместимы между собой.

Редкие и специальные биты

Кроме бит и насадок, необходимых для работы с широко распространенными плоскими, крестовыми и звездообразными шлицами, есть и большое количество специальных бит, которые используются для закручивания и выкручивания редких видов крепежа.

Биты Spline имеют рабочую часть в виде двенадцатилучевой звезды с 60-градусными углами при вершине каждого луча. Подобная конструкция позволяет передавать очень большой крутящий момент. Поэтому «звездочки» с 12 лучами используются там, где требуется максимально возможное усилие затяжки (например, в автомобильной промышленности для сборки двигателей). В маркировке бит Spline указывается размер крепежа, для работы с которым они предназначены (от М5 до М20). Двенадцатилучевые звезды не следует путать с «двойными шестигранниками» и «тройными квадратами» (XZN). Несмотря на то, что у всех них — одинаковое количество лучей, они несовместимы между собой из-за разной геометрии профиля.

Биты Tri-Wing — это насадки с тремя лопастями, каждая из которых чуть смещена относительно центра шлица. Преимуществом такой конструкции является передача крутящего момента без осевого давления. Раньше крепеж со шлицами Tri-Wing использовался только в аэрокосмической отрасли, но в последние годы многие производители бытовой техники используют его в качестве «антивандальной» защиты от пользователей. Поэтому трехлопастные биты размером от TW0 до TW5 могут вам понадобиться для сборки-разборки некоторых видов техники и электроники (а крупные насадки от TW6 до TW15 пригодятся только в том случае, если вы занимаетесь обслуживанием самолетов). С битами Tri-Wing иногда можно спутать насадки Tri-Point (или Y-Type) — у них тоже по три рабочих грани, но лопасти не смещены относительно шлица.

Биты Torq (Torq-Set) — это четырехлопастные крестовые насадки со смещенным центром. Данный шлиц встречается крайне редко (в основном, в авиации), но иногда может использоваться в качестве «антивандального» решения. Биты Torq маркируются буквами TQ и цифровым обозначением размера (от 0 до 10). Некоторые производители инструмента используют буквы TS.

Биты Triangle представляют собой насадки с рабочим профилем в форме правильного треугольника. Винты с треугольными шлицами используются нечасто, но иногда с их помощью закрывают доступ к двигателю или батарейному отсеку бытовой техники. Треугольные биты могут обозначаться буквами TR или TA. Самые «ходовые» размеры — TR2 и TR3.

Биты Clutch необходимы для затягивания и откручивания винтов со шлицами в виде «бабочек» или «песочных часов». Крепеж данного типа в Европе используется крайне редко, а вот в США встречается намного чаще. Биты Clutch маркируются буквой C и цифрами, означающими размер: условный (вроде С1 или С3) или в дюймах (например, C1/8″ или C5/32″).

Биты Spanner — это вилочные ключи с двумя штырьками. Винты данного стандарта используются для защиты от несанкционированного доступа. С их помощью крепят лифтовые панели или закрывают доступ к электрическим щиткам в поездах и общественных местах. Маркировка бит Spanner включает буквы SP и цифры, означающие типоразмер (от SP1 до SP10). У данного инструмента множество названий. Производители могут обозначать такие биты словами U-type, Snake-Eyes, Two-Hole, Twin-Hole или Pig-Nose.

Биты для крючков — это достаточно редкие насадки. Они встречаются далеко не в каждом наборе. Единого стандарта на биты для закручивания крючков не существует, поэтому они выглядят по-разному у разных производителей. Такая бита может быть похожей на букву Y с пазом, охватывающим поверхность крюка, или сделана в виде цилиндра с поперечной прорезью.

Шестигранные торцевые головки

Шестигранные головки — самый распространенный вид торцевых насадок. Их профиль обеспечивает хороший охват болтов и гаек. Размерный ряд и маркировка — точно такие же, как у обычных гаечных ключей. Глубина стандартной головки — не менее 25 мм, а удлиненные имеют длину рабочей части от 50 мм. У небольших головок посадочный квадрат обычно имеет размер 1/4 » (но по мере увеличения рабочего размера инструмента растет и ответная часть: 3/8 «, 1/2 «, 3/4 » и 1 «).

Двенадцатигранные торцевые головки

Двенадцатигранные головки, как понятно из названия, имеют профиль с 12 рабочими гранями. Они отличаются более точным и удобным позиционированием на крепеже, потому что 12-гранную насадку можно переставлять с поворотом всего на 30 ° (в отличие от 60 ° у 6-гранных). Но есть и недостаток: из-за уменьшенной площади контакта головки с 12 гранями более склонны к «зализыванию» болтов и гаек, особенно, если речь идет о крепеже небольшого размера. Размерная сетка двенадцатигранных торцевых головок полностью идентична шестигранным насадкам.

Торцевые головки Surface / Super Lock

Головки Surface или Super Lock по размерному ряду соответствуют шестигранным насадкам, но отличаются от них по форме профиля. Их внутренние поверхности — не прямые, а слегка выпуклые. Поэтому при вращении головка давит не на самый угол грани крепежа, а чуть ближе к середине. Данная конструктивная особенность позволяет с помощью головок Super Lock закручивать и откручивать слегка «зализанные» или деформированные болты и гайки.

Торцевые головки Torx

Головки Torx (иногда их называют головками с E-профилем) похожи на одноименные биты. Внутренняя поверхность данного инструмента имеет вид шестилучевой звездочки. С помощью головок Torx невозможно крутить обычный шестигранный крепеж, зато они идеально подходят для закручивания и откручивания болтов и гаек с E-профилем, которые в наши дни все чаще встречаются в конструкции автомобилей и некоторых других видов техники.

Торцевые головки Spline

Головки Spline — это самая универсальная разновидность торцевых насадок. У них есть чередующиеся прямые и скругленные грани, которые (если головка правильно подобрана по размеру) обеспечивают хороший контакт с различными видами крепежа. Имея в своем распоряжении комплект насадок Spline, вы сможете крутить обычные шестигранные болты и гайки (причем не только метрического стандарта, но и дюймового), а также крепеж Torx и даже трех-, четырех- и двенадцатигранные крепежные изделия.

Как правильно пользоваться насадками для отверток — Мудрость деревообработки

Дома, в мастерской или на стройплощадке закручивание шурупов любого типа является основным способом соединения материалов. Если все сделано правильно, с использованием правильных насадок для отверток, шурупы сделают конструкцию привлекательной, прочной и надежной. Но для того, чтобы сделать хорошую работу, винты должны быть закручены правильно. Плохо закрученные шурупы могут расколоть древесину, выемка может быть искривлена (что затруднит их удаление в дальнейшем), или, в худшем случае, одна или несколько головок шурупов могут срезаться, что приведет к дальнейшей работе и бесконечным осложнениям. .

Важность биты отвертки

Вы не сможете эффективно закручивать винты, если биты отвертки не точно подходят к головке. При условии, что размер соответствует размеру углубления винта, бита будет продолжать эффективно вращаться до тех пор, пока не начнет изнашиваться или усилие, приложенное к винту, не будет находиться на одной линии с хвостовиком. В этой ситуации биты отвертки не полностью соприкасаются, что приведет к «выступу». Это процесс, при котором отвертка выскальзывает из головки винта, когда крутящий момент, вращающий винт, превышает определенную величину.

«Вываливание» также происходит, когда усилие, необходимое для ввинчивания шурупа в древесину, превышает крутящий момент, прилагаемый для его вращения. Результатом в любом случае является повреждение резьбового паза и биты; в худшем случае слишком большой крутящий момент, приложенный к винту, который не хочет вращаться, срежет головку.

Четыре распространенных типа головок винтов

Магнитные держатели Axminster Trade Bitz имеют точно обработанную двойную выемку и теперь полностью совместимы со всеми инструментами, включая инструменты с системой Festool Centrotec и любым стандартным быстрозажимным сверлильным патроном, который являются общими для всех электрических дрелей. Биты отверток также используют систему цветовой маркировки для легкой идентификации в переполненном ящике для инструментов:

Шлиц (зеленый)

Шлиц был традиционным методом заворачивания винтов, когда они были первоначально разработаны, и сегодня он мало используется, за исключением латунных винтов с потайной головкой. Наконечник приводного бита должен точно входить в паз, чтобы они правильно вращались; неподходящая бита приведет к мгновенному повреждению головки винта.

Philips (синий)

Биты для отверток Philips имеют звездообразную выемку в головке. Они были разработаны для автомобильной промышленности в США в начале 20-го века и рассчитаны на использование с определенным крутящим моментом до того, как произойдет «раскручивание». Таким образом, винт или болт не могут быть перетянуты.

Pozidrive (красный)

Pozidrive является развитием головки Philips и широко используется в мастерских; торговля, промышленность и дом. Вы можете приложить больший крутящий момент к головке винта до того, как произойдет «кулачок».

Torx (желтый)

Еще одна выемка в форме звезды, но здесь приводные участки находятся внутри головки, параллельно хвостовику и сверлильному инструменту; как таковой крутящий момент применяется более эффективно. В результате вероятность «выворачивания» меньше, но недостатком системы Torx является то, что становится намного легче загнать шуруп слишком глубоко в древесину.

Регулировка сцепления шуруповерта

Помимо срезания головки шурупа, иногда происходит и другое явление, когда сверло продолжает вращаться в течение нескольких секунд после того, как шуруп полностью закручен. Результатом может быть одно из двух; во-первых, головка винта будет вбиваться глубоко под поверхность или, во-вторых, полоски резьбы. Это легко увидеть, когда шуруп продолжает вращаться, но не «вгрызается» в древесину. К счастью, все шуруповерты поставляются с чувствительной муфтой, которую можно отрегулировать в соответствии с размером шурупа, а также с учетом типа древесины. Таким образом, для ввинчивания шурупа 4×50 мм в дуб потребуется высокая настройка сцепления, а для ввинчивания в сосну — более низкая. Правильная регулировка сцепления также предотвращает ненужное повреждение приводных площадок головки винта.

Магнитный держатель бит

Магнитный держатель бит является незаменимым аксессуаром для любого шуруповерта. Он состоит из шестигранного стального стержня, один конец которого захватывает патрон. На другом конце находится цилиндр из хромированной стали, в который вставляется любая бита отвертки. Небольшой магнит также предотвращает выпадение биты. Еще одним преимуществом держателя бит является то, что стандартные стальные винты (не из нержавеющей стали) также намагничиваются и «прилипают» к концу биты; функция, которая особенно полезна при работе в ограниченном пространстве.

Магнитные держатели и биты всех типов доступны в различных длинах, что означает, что вы можете использовать альтернативные комбинации для различных применений. Отвертку также можно сделать, вставив держатель бит в точеную деревянную ручку. Это обеспечивает больший контроль, когда вам нужно точно закрутить тонкие латунные шлицевые винты.

Направляющие и зазорные отверстия

Шуруп действует как клин при закручивании в древесину, расталкивая волокна, что в некоторых случаях может иметь нежелательные последствия. При использовании современных шурупов, таких как линейка Woodspur, для сосны и других легко обрабатываемых пород дерева это не слишком проблематично.

Однако ввинчивание большого винта близко к концу доски может привести к ее расколу. Решение состоит в том, чтобы просверлить направляющее или зазорное отверстие, которое снимает боковое давление на древесные волокна при закручивании шурупа.

При использовании более плотных пород древесины, таких как дуб, бук или сахарный клен, вкручивание шурупов становится более трудным. Есть вероятность, что головка винта может срезаться, если вы не просверлите направляющее и зазорное отверстия.

Направляющее отверстие

Отверстие, просверленное для размещения и направления винта, позволяющее резьбе врезаться в древесину. Например, винт диаметром 4 мм должен иметь направляющее отверстие диаметром 2,5 мм.

Отверстие с зазором

Отверстие, просверленное для того, чтобы стержень шурупа, включая резьбу, проходил сквозь древесину. Таким образом, для винта диаметром 4 мм требуется отверстие с зазором 4,5 мм.

Хотя шурупы Woodspur уже покрыты воском, дополнительная смазка, например свечной воск, облегчает завинчивание, особенно при работе с более твердой древесиной.

Ударные шуруповерты

Ударный шуруповерт работает совершенно иначе, чем комбинированный, хотя по сути это мощная, быстрая аккумуляторная дрель. Основное отличие заключается в том, что ударный механизм ударного инструмента не активируется до тех пор, пока крутящий момент, необходимый для продолжения движения, не превысит крутящий момент, создаваемый мощностью вращения самого двигателя. Продолжить чтение о нашем ударном шуруповерте или комбинированной дрели? Руководство по покупке.

Биты для отверток для гипсокартона

Для прикручивания листов гипсокартона к стене требуются специальные винты, которые ввинчиваются точно так, чтобы верхняя часть потайной головки находилась на одном уровне с поверхностью доски. Профессионалы на месте используют отвертки для гипсокартона, но если вы используете только несколько винтов, простой адаптер для винтов для гипсокартона или держатель бит с регулируемой глубиной гарантируют, что они будут установлены на правильную глубину.

Сверло для центрирования петли

Установка петель на объект по своей сути неудобна, тем более что малейшая ошибка в положении направляющего отверстия приводит к тому, что зенкер смещает петлю из соосности, когда винты полностью закручены. Это приводит к тому, что они вставляются криво. Шарнирное центрирующее сверло аккуратно решает эту проблему, поскольку коническая головка находится в потайном отверстии, что делает практически невозможным сверление где-либо, кроме точного центра.

Заключение

Использование шурупов настолько обыденное занятие, что легко забыть о том, что их производство требует огромного количества идей и разработок. Несколько простых указаний гарантируют, что их использование будет безотказным, при своевременном предотвращении срезания головки винта.

Набор профессиональных насадок с держателем бит (32 шт.)

Набор профессиональных насадок в практичной коробке – нужная насадка всегда под рукой

Высококачественная инструментальная сталь ✓ С цветной кольцевой маркировкой ✓ Вкл. магнитный держатель бит ✓

С набором профессиональных бит Bohrcraft нужная бита всегда под рукой. Набор бит, состоящий из 30 бит из прочной стали S2, квадратного переходника для насадок и битодержателя с замком, подходит для всех аккумуляторных шуруповертов и дрелей с сверлильным патроном. Со все более мощными аккумуляторными шуруповертами (например, от Makita, Metabo или Bosch Professional), которые уже доступны даже амбициозным мастерам, рекомендуется использовать насадки, способные выдерживать высокие крутящие моменты. Наш высококачественный набор бит полностью соответствует этому требованию и поэтому идеально подходит для интенсивного использования мастерами в строительной отрасли, промышленности и энтузиастами-любителями с высоким уровнем качества.

Набор из 32 предметов состоит из 30 высококачественных насадок самых распространенных приводов и размеров. Помимо простых шлицевых бит, он также включает в себя крестовые шлицевые биты для винтов Phillips и винтов Pozidriv наиболее распространенных размеров. В набор также входят биты с внутренним шестигранником и биты с внутренним шестигранником с отверстием, которые большинству знакомы под торговой маркой TORX® или TORX-TR®. Для винтов с внутренним шестигранником, которые в просторечии также упоминаются под торговой маркой Inbus®, доступны биты стандартных рыночных размеров. Для легкой и быстрой смены насадок в набор насадок также входит магнитный держатель бит, который имеет практичный механизм блокировки, благодаря которому биты не выпадают постоянно из держателя бит при завинчивании. Квадратный переходник для торцевых головок с дюймовой головкой дополняет комплект. 9№ 0003

Практичный бокс из прочного АБС-пластика не должен отсутствовать ни в одном аккумуляторном шуруповерте. Он используется для удобного хранения насадок, чтобы они не болтались в корпусе отвертки и не терялись. Прорези для отдельных насадок имеют хороший захват и облегчают извлечение необходимой насадки. Для того, чтобы нужная бита была под рукой быстро, все слоты отмечены графическим изображением с указанием соответствующего размера. Благодаря вращающемуся поясному зажиму удобную коробку можно легко прикрепить к ремню. Таким образом, все биты для отверток всегда будут под рукой, когда для завинчивания или демонтажа используются винты с разными приводами.

1 х 32 шт. коробка для бит с магнитным держателем бит

ПРИМЕЧАНИЕ. Набор бит включает 30 бит шести наиболее распространенных профилей винтов разных размеров, квадратный переходник и быстросменный держатель бит.

Обзор входящих в комплект насадок

Крестообразный паз (Phillips®): 1x Ph2, 2x Ph3, 1x Ph4
Крестообразный паз (Pozidriv®): 1x PZ1, 2x PZ2, 1x PZ3
Слот: по 1 на каждый SL3, SL4, SL5, SL6
Внутренний шестигранник (Torx®): по 1 шт. T10, T15, T20, T25, T27, T30, T40
Внутренний шестигранник (Torx-TR®): по 1 шт. Th20, Th25, Th30, Th35, Th37, Th40, Th50
Внутренний шестигранник (Allen®): по 1 шт. HEX3, HEX4, HEX5, HEX6

ПРИМЕЧАНИЕ. В скобках указаны марки винтов, для которых можно использовать биты.

Значение цветовой маркировки насадок для отверток

Большинство известных производителей высококачественных насадок маркируют цветным кольцом, чтобы пользователям было легче выбрать правильную насадку для насадок. Однако цвета не стандартизированы и могут варьироваться от производителя к производителю. У одного производителя отвертка для винтов Phillips может быть помечена синим кольцом, а у другого производителя синее кольцо означает винты Pozidriv. Есть даже производители наборов бит, которые используют разные цвета для своих бит в наборе, даже если у них одинаковая отвертка. Здесь цветные кольца обычно используются для обозначения размера бита. В нашем случае все биты, подходящие для одних и тех же профилей шурупов, независимо от размера, кодируются единым цветовым кольцом, как и используется некоторыми производителями аналогичным образом.

Оранжевое кольцо обозначает насадки для обычных винтов со шлицем

Все четыре насадки в наборе отмечены цветным кольцом оранжевого цвета и подходят для всех обычных винтов со шлицем, независимо от того, являются ли они винтами с резьбой или шурупами для дерева. Форма головки винта также не имеет значения. Винты со шлицем были одними из первых серийно выпускаемых винтов, которые можно было завинтить с помощью инструмента для вставки, и они до сих пор используются во многих областях.

Красное кольцо указывает на биты для винтов с крестообразным шлицем

Винты Phillips были разработаны в начале 1930-х годов и обязаны своим названием изобретателю Генри Филлипсу. У них было то преимущество, что внутренний привод с поперечным шлицем предотвращал выскальзывание отвертки из ранее распространенных винтов со шлицем и обеспечивал более высокий крутящий момент для более тугих креплений. Четыре насадки для винтов Phillips, входящие в комплект, отмечены красным кольцом. Самый распространенный размер Ph3 входит в набор дважды, потому что эта бита чаще всего используется для винтов с крестовым ходом. Очень известным примером являются черные шурупы для гипсокартона, которые обычно используются с сетевыми шуруповертами для гипсокартона для крепления гипсокартона.

Кольцо синего цвета обозначает биты для винтов с крестообразным шлицем с приводом Pozidriv.

Наряду с винтами Robertson с внутренним квадратным хвостовиком винты Phillips произвели революцию в завинчивании винтов. С помощью винтов Pozidriv профиль может быть еще раз улучшен по сравнению с винтами Phillips, что делает возможным еще более высокие моменты затяжки. Основное отличие дисков заключается в боковых сторонах биты отвертки. У долота Phillips боковые стороны сужаются к кончику, тогда как боковые стороны долота Pozidriv идут прямо к кончику. Кроме того, между боковыми сторонами притачивают небольшие треугольные профили, которые улучшают посадку долота в профиле шурупа. Различная заточка означает, что Pozidriv и Phillips совместимы друг с другом лишь в ограниченной степени, так что неправильная насадка может очень быстро повредить винтовой привод. Винты Pozidriv, однако, очень легко узнать, потому что они имеют смещенный под 45 градусов крест рядом с внутренним профилем, который, если смотреть в целом, напоминает звезду. Шурупы Pozidriv чаще всего используются в деревообработке с шурупами с потайной головкой и отлично подходят для привинчивания ДСП, пластин для трафаретной печати или даже деревянных профилей для основания стен и облицовки фасадов.

Желтое кольцо обозначает биты для винтов с внутренним шестигранником и приводом Torx

Для винтов Torx требуется соответствующая бита с желтым кольцом. Torx — это словесный товарный знак, происходящий от английского термина «крутящий момент» и ставший широко используемым для фактического стандартного обозначения шестигранной головки. Шестиступенчатое зубчатое зацепление привода обеспечивает лучшую передачу крутящего момента при завинчивании. Риск сорвать винтовой привод значительно ниже при использовании винтов Torx. Кроме того, с этой насадкой не нужно давить на наконечник, как в случае с насадками с крестообразным шлицем. Поэтому Torx характеризуется очень высокой передачей мощности с очень высоким крутящим моментом и идеально подходит для длинных и толстых винтов, для которых требуется большое усилие при завинчивании. Наш набор бит включает шестигранную головку Btis с желтой маркировкой семи размеров от T10 до T40.

Темно-синее кольцо обозначает биты для винтов с внутренним шестигранником и отверстием с приводом Torx-TR. Так называемые биты Torx-TR имеют такой же внешний профиль, но в центре биты просверлено отверстие для размещения предохранительного штифта. TR в обозначении означает защиту от несанкционированного доступа и, как безопасный вариант винта Torx, должен предотвращать ослабление винтов Torx центральным штифтом с помощью обычной шлицевой отвертки. Такие специальные винты используются, когда необходимо предотвратить ослабление винтов, и используются, в частности, в производстве оборудования и заводов. Первоначально доступные только в качестве специального инструмента, биты с внутренним шестигранником с отверстием в настоящее время являются частью каждого высококачественного набора бит, предназначенного для профессионального использования. Таким образом, специальные биты также включены в наш набор бит семи размеров от T10 до T40. В то время как перфорированные биты Torx-TR с отверстием, безусловно, могут использоваться для завинчивания обычных винтов Torx, обратное невозможно, потому что цельнолитая бита не может быть вставлена достаточно глубоко в профиль винта, чтобы повернуть винт из-за центрированного штифт винта Torx-TR.

Кольцо желто-оранжевого цвета обозначает биты для винтов с внутренним шестигранником с приводом Allen

Винты с внутренним шестигранником знакомы всем, кто собирал мебель в известном шведском мебельном магазине. Винтовой профиль, процесс изготовления которого был запатентован еще в 1910 году, был разработан Уильямом Г. Алленом. Поэтому соответствующий шестигранный ключ в американском мире обычно называют шестигранным ключом или шестигранным ключом, так же как биты обозначаются аббревиатурой HEX. Существенным преимуществом этого типа винтов является то, что головка винта может быть очень маленькой по отношению к приводу винта. Винты без головки, которые используются в наших распорках, также довольно распространены. Кроме того, такие винты, которые часто также называют винтами с шестигранной головкой, часто используются, когда фронтальное завинчивание вряд ли возможно из-за недостатка места. Здесь наши биты для завинчивания используются реже и вместо них нужны всем известные торцовые шестигранные ключи. Широкое использование винтов с шестигранной головкой в бесчисленных областях, таких как велосипедная механика, автомобилестроение или уже упомянутая мебель, способствует тому, что биты не должны отсутствовать ни в одном наборе бит.

ПРЕДУПРЕЖДЕНИЕ. Всегда используйте подходящую насадку для винта. Неправильные биты могут повредить винтовые приводы или биту и сделать ее непригодной для использования. Какая бита является правильной, обычно можно найти в описании статьи производителя винта или в коробке, если вы покупаете коробку.

Торговые марки Phillips®, Pozdriv®, Torx®, Torx®TR и Inbus® являются охраняемыми словесными или словесно-изобразительными знаками соответствующих владельцев товарных знаков и служат примерными обозначениями соответствующего привода насадок, поскольку они обычно обозначается в разговорной речи.
