Механизм дверной ручки межкомнатной двери: Из чего состоит дверная ручка межкомнатной двери? Схема и механизм ручки для двери

Инструкция по разборке дверной ручки межкомнатной двери

Ручка – это важный элемент дверной фурнитуры. Её прочность, эстетичность и функциональность определяют удобство двери в использовании. При регулярной эксплуатации возможна поломка ручки, что требует её разбора. Эта процедура довольно проста и может быть проведена своими силами. Как открутить ручку с межкомнатной двери? Важно учитывать её вид и конструктивные особенности.

Виды дверных ручек

Какие ручки для межкомнатных дверей предпочтительнее? Выделяют следующие виды дверных ручек:

1. Стационарные. Это наиболее простые конструкции ручек. Они вкручиваются в дверное полотно на определённой высоте. Их назначение – простое открывание и закрывание дверей. Применяются стационарные конструкции достаточно редко. Бывают изогнутой или прямой формы, оснащаются декоративными элементами и гравировкой. Характеризуются простотой монтажа, сочетаемостью с разными стилями интерьера и приемлемой ценой.
2. Нажимные. Эти ручки пользуются достаточно большим спросом. Имеют подвижную рукоятку и фалевую защёлку. Нажимные изделия бывают двух основных видов: на розетке и на планке. Преимуществами нажимных ручек являются функциональность, универсальность широкий ассортимент, практичность, долговечность, эргономичность. Нажимные модели выходят из строя реже, чем другие.
3. Поворотные (кнобы). Конструкция состоит из круглой ручки и механической защёлки. Изделия представлены в форме шара либо рычага. Они бывают пластиковыми, стеклянными, деревянными и металлическими. Модели knob хорошо подходят для офисов, квартир и жилых домов. К их преимуществам относятся компактность, безопасность, простота установки, приемлемая стоимость.
4. На круглой розетке. Такие ручки представлены в широком ассортименте архитектурных стилей и расцветок. Они крепятся на металлический квадрат. Комплектуются Г-образным ключом для штифтов. Изделия характеризуются удобством в эксплуатации, компактностью и простотой монтажа.
5. С магнитным замком. Магнитный замок позволяет легко управлять дверным полотном. Конструкция предусматривает наличие двух магнитов: один располагается на ответной планке, а другой – в корпусе замка. Ручки с магнитным замком характеризуются надёжной фиксацией и удобством в эксплуатации.

Материалы для дверных ручек

Ручки для межкомнатных дверей изготавливаются из таких материалов:

• Металл. Ручки из металла характеризуются наибольшей прочностью и износостойкостью. Для обеспечения приятного блеска применяются разнообразные покрытия. Наиболее распространены латунные, стальные и алюминиевые изделия.
• Дерево. Для изготовления деревянных ручек могут использоваться разные сорта дерева, включая и ценные. Древесина обычно покрывается лаком. Ручки зачастую украшаются резьбой и инкрустациями.
• Стекло. Стеклянные изделия отлично украшают интерьер. Они характеризуются широким ассортиментом и презентабельным внешним видом. Однако такие межкомнатные ручки довольно хрупки и стоят недёшево.
• Пластик. Такая фурнитура рекомендуется для дверей подсобных помещений. Пластиковые ручки могут имитировать стекло или камень. Они стоят недорого, но имеют ограниченную долговечность.

Причины разбора ручек

К основным причинам разбора межкомнатной ручки относятся:

• Заедание механизма-зашёлки. Для решения проблемы желательно произвести смазку элементов механизма при помощи машинного масла либо смеси WD-40.
• Неисправность изделия. Недостаточная профилактика может приводить к поломке ручки. Поэтому необходимо регулярно ухаживать за дверными ручками и периодически смазывать движущиеся элементы для повышения срока службы изделия.
• Текущий ремонт. Может потребоваться замена защёлки либо затяжка крепежей. Это стандартная процедура, которая обычно не представляет собой особых проблем.
• Износ или истирание. При значительном износе межкомнатной ручки стоит произвести её замену.

Как снять ручку на межкомнатной двери?

Необходимые инструменты для разбора ручки:

1. отвёртка;
2. разводной ключ;
3. шило;
4. плоскогубцы;
5. дрель и шуруповёрт;
6. строительный уровень и рулетка;
7. стамеска по дереву.

Как снять дверную ручку межкомнатной двери?

Этапы разбора фурнитуры:

• Дверь подпирается и фиксируется неподвижно.
• Нужно поддеть и отодвинуть декоративный фланец, а затем отвинтить крепёжные элементы.
• При снятии нажимной ручки нужно вдавить отвёрткой стопорный штифт. А при снятии поворотной модели нужно дотянуться до штифта шилом, вставив его во фланцевое отверстие.
• Производится нажатие на штифт и одновременно оттягивание двери.
• Отвинчиваются крепёжные элементы.
• Производится демонтаж ручки и декоративного фланца.
• При необходимости снятия защёлки вначале откручиваются фиксирующие её винты, убирается планка и механизм.

Разбор стационарной ручки

Разбор стационарной ручки – это несложная задача. Первоначально необходимо оценить, нет ли на ручке повреждений. При невозможности ремонта требуется замена изделия. В том случае, если стационарная конструкция размещается на общем стержне, можно снять крепёж с одной стороны. Ручка извлекается с обратной стороны. Для снятия стационарной конструкции со встроенной защёлкой вначале откручиваются винты, а затем убирается декоративная накладка.

Разбор нажимной ручки

Нажимная ручка разбирается таким образом:

• Откручиваются отвёрткой винты, закрепляющие накладку.
• Четырёхгранный стержень снимается.
• Конструкция полностью разбирается.
• Демонтируется вторая накладка с другой стороны двери.
• Осторожно извлекается второй фрагмент.

Разбор круглой ручки

Круглая ручка разбирается следующим образом:

• Выполняется разделение элементов декора посредством удерживания основы ручки.
• Верхняя часть проворачивается, и розетка осторожно снимается.
• Производится демонтаж элементов механизма внутри ручки.

Процедура должна выполняться осторожно, так как хрупкие элементы механизма могут повредиться.

Разбор ручки-кноба

Как снять межкомнатную ручку? Разбор ручки-кноба имеет свою специфику. Вначале требуется снять декоративную накладку. Для этого производится надавливание ключом на стопор поворотного фиксатора, находящегося в корпусе. Далее можно вынуть из корпуса ручку с осью фиксатора, потянув за неё. При помощи отвёртки следует снять два винта. Далее можно снять раскреплённые половинки дверной ручки.

Разбор ручки с магнитом

Ручка с магнитом разбирается таким образом:

• Следует найти разъём под шестигранник и открутить основание ручки.
• Нужно отыскать второй разъём, далее открутить и демонтировать конструкцию.
• Аналогичные действия надо повторить со второй дверной ручкой, которая крепится к стержневой оси на задней стороне двери.
• Требуется произвести отвинчивание болтов для демонтажа фурнитуры.
• В конце магнитный замок можно снять посредством отвёртки.

Установка новой ручки

Новую дверную ручку рекомендуется устанавливать в определённой последовательности:

1. Вначале следует вставить шпиндель.
2. Посредством шила надо сделать отметки для винтов, используемых для закрепления ручки.
3. Ручка возвращается на место.
4. Необходимо произвести разметку полотна. Далее шпиндель фиксируется в проём. При помощи шила можно выявить месторасположение новых крепёжных элементов, вставляемых в отверстия ручки.
5. В заданных точках проделываются углубления при помощи электродрели. Такие же действия выполняются с обратной стороны полотна.
6. Требуется зафиксировать ручку на шпинделе и закрепить её на дверном полотне. Аналогично нужно закрепить и другую её часть с задней стороны.

Рекомендации по снятию дверной ручки

При снятии дверной ручки следует придерживаться таких рекомендаций:

• При отвинчивании одной части ручки другая её часть поддерживается рукой. В противном случае, возможно повреждение названной части при падении на пол.
• После разборки механизма следует тщательно проверить работоспособность деталей и произвести замену неисправных элементов.
• Для проверки надёжности фиксации ручки рекомендуется выполнять попеременное проворачивание ручек с двух сторон. Необходимо, чтобы они стопорились в едином положении.
• В некоторых случаях, если износ изделия слишком силён, можно не менять отдельные элементы, а произвести полную замену фурнитуры.
• Новая ручка должна целиком скрывать отверстия от винтов. Видимые отверстия можно заделать при помощи шпатлёвки.
• Перед окраской дверного полотна необходимо извлечь ручку. Затем нужно обработать место, которое она закрывала. Это поможет предотвратить попадание эмали на поверхность изделия.

Уход за дверной ручкой

Дверная ручка – это важный элемент дверной фурнитурой, поэтому за ней требуется регулярно ухаживать, чтобы она прослужила дольше. Рекомендуется её периодически протирать при помощи мягкой тряпки. Сильные загрязнения убираются при помощи мокрой губки и моющего вещества. Следует отдавать предпочтение нейтральным моющим средствам, отказавшись от кислотных, щелочных и абразивных средств. После чистки изделие протирается насухо.

При разбалтывании ручки требуется подкрутить шестигранным ключом конусообразный винт, находящийся снизу ручки. Иначе фурнитура может повредиться, и потребуется его замена. Соблюдение несложных рекомендаций поможет разобрать межкомнатную дверную ручку собственноручно, без привлечения профессионалов. А регулярный уход за дверной фурнитурой позволит значительно продлить её срок службы.

Как разобрать дверную ручку 3 СПОСОБА и как снять дверную ручку с межкомнатной двери

Содержание

1. Типы ручек для межкомнатных дверей

2. Инструменты для разборки и демонтажа

3. Общий принцип демонтажа

4. Подробное описание как разобрать дверную ручку

5. Стационарные ручки

6. Дверная ручка круглая с розеткой

7. Нажимная ручка

8. Ручка кноб

9. Нажимная ручка оснащенная магнитным замком

10. Налаживание механизма

11. Профилактические мерыв

12. Подкручивание крепежа

Перед тем, как снять ручку с двери, необходимо ознакомиться с особенностями конструкции данного устройства. Это позволит досконально изучить механизм действия устройства и с легкостью демонтировать или установить новую ручку.

Типы ручек для межкомнатных дверей

Строительный рынок предлагает огромный выбор различных моделей дверных ручек. Все они отличаются между собой конструкцией, дизайном и способом открытия.

Таким образом, по способу установки ручки бывают накладными и врезными, межкомнатными и входными, подвижными и стационарными. Подвижные устройства подразделяются на поворотные и нажимные.

Инструменты для разборки и демонтажа

Не все знают, как правильно снять и установить дверную ручку обратно и что для этого требуется. В первую очередь, понадобиться ряд инструментов:

• набор отверток;
• молоток;
• шуруповерт;
• дрель со сверлами различных диаметров;
• фреза;
• маркер;
• измерительная рулетка;
• стамеска.

Подготовив все необходимые инструменты, можно приступать к разбору ручки.

Общий принцип демонтажа

Изучив общие принципы демонтажа, как самостоятельно разобрать дверную ручку от входной или межкомнатной двери, можно в дальнейшем без особой сложности проводить такие работы у себя дома или помогать своим знакомым.

Для выполнения работы необходимо знать устройство и разновидности различных механизмов. Также потребуется набор инструментов и пошаговое выполнение процесса.

Общие правила:

• Зафиксировать дверь в открытом положении.
• Удалить защитную накладку (фланец). В большинстве случаев его достаточно просто поддеть плоской отверткой.
• Надавить на штифт. Имеется в большинстве современных моделей. При нажатии следует слегка оттягивать ручку на себя.
• Открутить крепежные элементы (шурупы, винты, болты).
• Снять наружную фурнитуру и отделить внешние элементы ручки от внутренних.

В случае необходимости или для устранения неполадок в запирающем механизме его также следует открутить с помощью отвертки.

Подробное описание как разобрать дверную ручку

Существует несколько способов, чтобы снять и установить обратно дверную ручку от межкомнатной двери. При этом каждый из способов уникален и зависит от типа и разновидности механизма.

Стационарные ручки

Такие ручки различаются по форме и конфигурации. Общим для всех является способ их крепления на двери. Установка производится с помощью фиксирующих шурупов, которые откручиваются в первую очередь.

После этого ручку аккуратно извлекают из полотна.

При наличии единой стержневой системы сначала откручивают саморезы. Затем достают конструкцию с одной стороны, после чего извлекают из другой.

Стационарные ручки самые простые и не требует много времени для демонтажа.

Дверная ручка круглая с розеткой

У таких конструкций есть декоративная накладка, но отсутствуют какие-либо шурупы и болты. Поэтому процесс разбора необходимо начинать с удаления данного элемента декора.

Удерживая основания ручки, необходимо повернуть верхнюю часть декора и снять с резьбы. После этого будет доступен сам механизм, который следует аккуратно извлечь. В большинстве моделей внутри механизма установлен обычный стержень, который легко извлекается.

Во время демонтажа следует проявлять осторожность, поскольку некоторые части механизма хрупкие и могут повредиться.

Некоторые модели оснащены специальной кнопкой, с помощью которой можно легко отделить крышку от ручки.

Нажимная ручка

Такие приспособления являются наиболее простыми и легки в использовании. Их особенностью является наличие 2-х элементов фурнитуры, крепящихся на одном осевом стержне.

Также в механизме имеется замок с язычком (защелка), который активируется при закрывании дверей. Нажима на такую ручку, активируется механизм, размыкающий язычок.

Демонтаж:

• Открутить саморезы, удерживающие защитную планку.
• Снять крышку.
• Открутить оставшиеся элементы ручки с обратной стороны и сныть крышку.
• Удалить осевой фиксатор.

Некоторые модели оснащены дополнительными элементами, которые соединяют осевой стержень с фурнитурой. Для демонтажа такой ручки необходимо просто удалить данный стержень.

Ручка кноб

Такая ручка имеет форму рычага, оснащенного в центре круглой части запирающим механизмом. Для снятия таких ручек понадобятся отвертки 2-х конфигураций – плоская и крестовая.

Этапы демонтажа:

• С помощью плоской отвертки поддеть накладку, прикрепленную к ручке.
• При помощи ключа или любого тонкого предмета следует слегка надавить на стопорный элемент. При этом необходимо одновременно слегка потянуть за ручку.
• Выдвинуть немного механизм.
• Открутить несколько болтов в образовавшемся проеме.
• Извлечь ручку.
• Открутить дверной замок, прикрепленный к двери шурупами.

Дверное полотно и запирающий механизм готовы к дальнейшей работе – ремонту, реставрации, замене деталей.

Нажимная ручка оснащенная магнитным замком

Механизм абсолютно бесшумный и располагается непосредственно внутри самой двери. Для снятия ручки необходим набор отверток, острый предмет и шестигранник.

Демонтаж:

• Вставить 6-гранник в отверстие, расположенной под планкой, и открутить ее.
• Подвижный элемент ручки также открутить с помощью шестигранника.
• Повторить действия для второй стороны ручки (механизм зеркальный и имеет идентичное расположение всех элементов).
• Удалить болты, удерживающие основную ось.
• Извлечь все элементы ручки.

Некоторые магнитные модели могут иметь другую конфигурацию. Однако порядок их снятия такой же.

Налаживание механизма

После снятия устройства необходимо его осмотреть на наличие дефектов и неисправностей. В большинстве случаев проблема заключается в нарушении работы шпоночной шайбы или пружины кручения.

Неисправные элементы следует заменить на новые, и установить ручку обратно. При этом сбор конструкции проводится в обратном порядке.

Устранение дефицита смазки

Одно из самых распространенных явлений, которое приводит к неисправности механизма. Ручка начинает заедать, и дверь плохо открывается, поэтому ее часто приходиться вытаскивать из полотна.

Дефицит смазочного материала может привести к истиранию деталей механизма и вызвать его неисправность – быстрое изнашивание, частое заедание и заклинивание замка.

При наличии мусора (песка, пыли) в механизме ситуация может усугубляться.

Чтобы исправить проблему, разбирают ручки и смазывают все подвижные элементы ручки. Иногда устранить получается с помощью 2-3 капель масла в область ригеля. После этого делают несколько поворотных движений, чтобы масло лучше распределилось по структурам механизма.

Таким простым способом можно быстро произвести ремонт ручки, устранить скрипы и заедания замка, а также продлить срок эксплуатации устройства.

Подкручивание крепежа

В некоторых случаях крепежные детали могут ослабляться, что приводит к расшатыванию ручки. При наличии такого дефекта необходимо произвести подкручивание всех крепежных элементов (болтов, шурупов), а также установить другие части фурнитуры в правильное положение.

После этого можно дополнительно смазать динамические части ручки маслом. В завершении ручку устанавливают на место в обратном порядке.

Компоненты дверных ручек – практическое и экспертное руководство

Дверные ручки – это часть нашего дома, которую мы часто упускаем из виду. Мы используем их постоянно в течение дня, не задумываясь об этом, и если наши ручки не сломаются или мы не решим приобрести новые, мы можем легко забыть о них.

Существует множество деталей дверных ручек, которые могут быть чрезвычайно полезны при поиске или установке новых ручек. Итак, от шпинделя до ответной планки, мы здесь, чтобы помочь вам понять компоненты ваших дверных ручек, что они делают и что они из себя представляют.

Каждая ручка отличается. Независимо от того, выберете ли вы рычаг на розетке, рычаг на задней пластине или дверную ручку, все они имеют схожие основные компоненты: рычаг или ручку, механизм защелки, запорную пластину и дверной замок. ваша дверь требует один.

В нашей статье вы найдете советы экспертов, которые помогут вам разобраться с деталями основных дверных ручек. Независимо от того, что вы выберете, мы поможем вам понять вашу ручку и то, как она работает.

При рассмотрении вопроса о дверной ручке наиболее важным элементом является рычаг или ручка, с помощью которых вы работаете с ручкой.

Находится на дверных ручках с рычагом на задней пластине и рычагом на розетке. Рычаги открывают дверь, если их нажать вниз. Внутри каждой рукоятки находится пружинный механизм, который возвращает рычаг в нерабочее положение, удерживая рычаг в прямом положении. При использовании этот пружинный механизм позволяет ручке достичь определенной точки перед остановкой; это предотвращает переутомление ручки и потерю ее гладкой функциональности.

В отличие от этого, поворотное действие позволяет двери открываться дверными ручками, и есть два типа дверных ручек на выбор, с пружиной или без пружины.

Подобно дверным ручкам с рычагом на задней пластине и рычагом на розетке, подпружиненные дверные ручки также включают пружинный механизм, возвращающий дверную ручку в исходное положение.

Неподпружиненные дверные ручки, однако, не имеют. Вместо этого их механизм работает на механизме поворота и разблокировки. Этот механизм позволяет дверной ручке вращаться в любом направлении. Однако он не вернется в нейтральное положение автоматически. Поэтому людям с ограниченными движениями запястий следует выбирать дверную ручку без пружины, которой легче управлять.

Несмотря на это, рычаг работает с помощью шпинделя со всеми рычагами на задней пластине, ручками на розетке и дверными ручками.

Шпиндель представляет собой металлический стержень, обычно изготовленный из стали, который соединяет две ручки или две дверные ручки по обеим сторонам двери.

Шпиндели доступны двух размеров: 8 мм и 5 мм. Шпиндели 8 мм подходят для дверных ручек и дверных ручек, а шпиндели 5 мм подходят для поворотно-откидных замков в ванной комнате.

Шпиндель проходит через квадратное отверстие в задней пластине или розетке рукоятки. Он проходит через соответствующее отверстие внутри трубчатой ​​защелки или врезного замка, встроенного в дверь.

Когда вы используете ручку или поворачиваете дверную ручку, шпиндель вращается, приводя в действие защелку внутри двери. Это движение втягивает защелку и позволяет открыть дверь.

Крепление дверных ручек или дверных ручек к двери осуществляется с помощью задней пластины или розетки. Задняя пластина или розетка (также известная как роза) видна, поскольку пластина прилегает к поверхности двери, где установлен рычаг или ручка.

Накладки и розетки предназначены для скрытия внутреннего механизма дверной ручки или дверной ручки; однако они оба будут функционировать совершенно по-разному.

Рычажные ручки на задней панели представляют собой более традиционный стиль дверных ручек. Используемые в домах и коммерческих зданиях в течение многих лет, дверные ручки с задней панелью продолжают оставаться популярными и сегодня.

Эти ручки представлены в трех разных стилях:

• Рычажная защелка (глухая задняя пластина)
• Замок сувальдный (с замком под ключ или еврозамком)
• Замок для ванной комнаты (со встроенной поворотной кнопкой)

Ручки с рычажной защелкой используются на внутренних дверях, не требующих замка. Напротив, ручки с рычажным замком будут иметь вырезанную замочную скважину в задней пластине, используемую с замком створки для блокировки двери.

Дверные ручки для ванных комнат самые уникальные. Со специальной поворотной кнопкой для ванной комнаты, прилагаемой к дверной ручке, дверные ручки для ванной комнаты используются вместе с замками для ванных комнат. Поворотная ручка позволяет запирать дверь изнутри, но открывать ее снаружи с помощью разблокирующего механизма.

Если вы хотите заменить ручку, дверная ручка с рычагом на задней панели лучше всего закроет любые отверстия для винтов или следы, оставленные предыдущей ручкой.

Дверная ручка «рычаг на розетке» — это более современный стиль ручки. Эти ручки, часто имеющие круглую форму, плотно прилегают к поверхности двери, при этом любые крепления, винты и внутренний механизм ручки закрыты. В результате эти ручки выглядят более чистыми и гладкими.

Идеально подходит для использования на любой внутренней двери, при необходимости вы можете установить соответствующую дверную фурнитуру. Учитывая требования вашей комнаты, вам может потребоваться приобрести замок, поворотную ручку или защелку в зависимости от вашей комнаты.

• Для любых дверей, не требующих защиты от замка, например, для гостиной или столовой, достаточно установить на них трубчатую защелку. Трубчатая защелка будет находиться сбоку от двери, удерживая дверь закрытой, когда защелка находится в запорной пластине на дверной раме.
• Вы можете установить традиционный замок с замочной скважиной в сочетании со створчатым замком для дверей, для которых требуются замки. Для целостного, аккуратного дизайна дверной фурнитуры защитите замочную скважину накладкой.
• Дверь в ванную можно запирать без ключа. Для этих дверей было бы выгодно приобрести замок с поворотной ручкой и отпиранием, чтобы использовать его в сочетании с замком для ванной комнаты.

Трубчатая защелка вставлена ​​в дверь и не видна, за исключением ригеля защелки, который вы увидите выступающим из края двери.

Трубчатая защелка позволяет открывать и закрывать дверь с помощью дверной ручки или кнопки. Когда вы используете ручку или поворачиваете дверную ручку, шпиндель поворачивается, чтобы привести в действие защелку внутри двери. Затем защелка втягивается, и вы можете открыть дверь.

Но что такое трубчатая защелка и понадобится ли она вам?

Трубчатая защелка является важным компонентом при установке ручек, но о ней часто забывают или упускают из виду. Это стальная трубка, содержащая подпружиненный толкатель и защелку. Болт защелки иногда называют «язычком», поскольку он представляет собой треугольный кусок металла, который соединяется с ответной планкой, расположенной в дверной раме.

Когда вы нажимаете на дверную ручку, ригель защелки втягивается, чтобы открыть дверь, и возвращается на место, чтобы «защелкнуть» дверь и удерживать ее закрытой.

Простой стальной корпус упрощает установку трубчатой ​​защелки. Кроме того, это устраняет необходимость в обширных столярных работах, которые могут потребоваться для других типов защелок.

Наши трубчатые защелки доступны во многих размерах и отделках, что обеспечивает множество вариантов. Однако для наиболее существенного влияния на работу ваших ручек вам следует подумать, какая именно трубчатая защелка вам нужна.

Трубчатая защелка потребуется для установки любой дверной ручки, не требующей замка, например, в гостиной, столовой или на кухне.

У нас есть две трубчатые защелки разных размеров, 64 мм и 76 мм, с различной отделкой.

Наш ассортимент включает в себя дополнительные отделки для нашего ассортимента ручек, что позволяет вам выбрать подходящий стиль и вписать гармоничную дверную фурнитуру в свой дом. Таким образом, если вы инвестируете в полированные хромированные ручки, у нас есть подходящая хромированная трубчатая защелка.

Решая, какой размер вам нужен, примите во внимание важный фактор: используете ли вы дверную ручку с нажимным рычагом или дверную ручку.

• Мы рекомендуем использовать трубчатую защелку 64 мм для нажимных дверных ручек с соответствующей отделкой.
• Для дверных ручек мы рекомендуем использовать трубчатую защелку диаметром 76 мм с соответствующей отделкой, чтобы было больше места для маневра дверной ручки.

Запорная пластина представляет собой металлическую пластину, которую необходимо прикрепить к дверному косяку. Когда вы закрываете дверь, защелка входит в центральное отверстие запорной пластины и удерживает дверь закрытой. Запорная пластина поможет направить защелку на место и удерживать ее там до тех пор, пока дверь снова не откроется.

Запорные пластины защищают дверной косяк от любого трения, вызванного защелкой, и повышают безопасность дверного косяка, поскольку они часто изготавливаются из более мягкого материала, например дерева.

Этот элемент помогает ввести защелку в отверстие в дверном косяке, не поворачивая ручку или рычаг. Вместо этого он удерживает дверь на месте до тех пор, пока ручка не повернется или не сработает рычаг, освобождая защелку.

Дверные замки необходимы для обеспечения безопасности вашего дома, независимо от того, находитесь ли вы в доме или вне его.

Несмотря на то, что это важный выбор, каждый дверной замок имеет разную функциональность. Таким образом, понимание вашего дверного замка и частей дверного замка расширит ваши знания о стиле замка, который вам потребуется для вашей двери.

Существует три основных типа замков для внутренних дверей, каждый из которых имеет совершенно разное назначение и функции. К ним относятся:

• Замки с замочной скважиной
• Еврозамки
• Замки для ванной

Каждая внутренняя дверь ведет в отдельную комнату с дополнительными требованиями и нуждами. Например, вы можете обнаружить, что вам нужно запереть дверь на ключ для некоторых помещений.

Для замка с замочной скважиной на передней ручке двери будет вырезана традиционная замочная скважина.

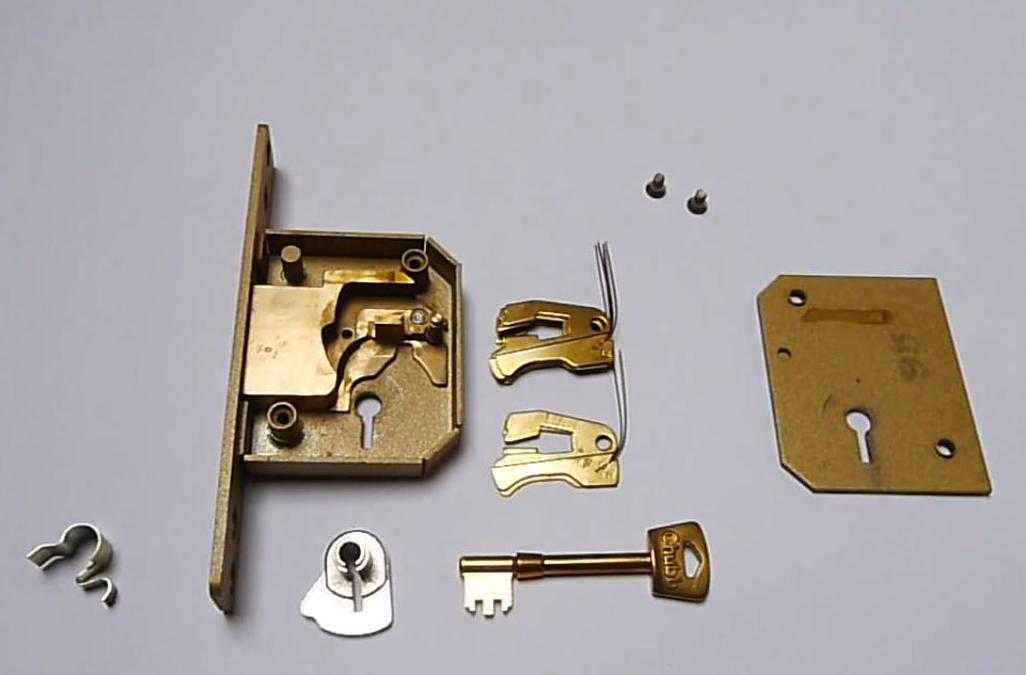

При использовании традиционного замка с замочной скважиной вам потребуется установить врезные замки, чтобы установить их внутри двери. Врезной замок использует болт, защелку и пару ручек для управления дверью как комбинацию защелки и тупика.

Замок войдет в паз сбоку двери и соединится с соответствующим пазом в дверном косяке, где находится ответная планка.

Еврозамок может быть еще одним соображением для повышения уровня безопасности ваших дверей.

Еврозамок имеет цилиндрическую форму и должен сочетаться с европрофильным замком. Для еврозамка ваша дверная ручка будет иметь увеличенную форму замочной скважины, вырезанную спереди, что позволит евроцилиндру находиться внутри вашей ручки.

Еврозамки идеально подходят для помещений с высокой проходимостью. Они очень безопасны, включая штифты из закаленной стали в болте для предотвращения нежелательного проникновения; без ключа эти замки затрудняют доступ к вашему дому.

Легко заменяемые, просто заменяя цилиндр, еврозамки являются идеальным дополнением к любой двери, включая наружные двери, которые нуждаются в более высоком уровне безопасности.

Для вашей ванной комнаты вы захотите защитить частную жизнь своих домочадцев, используя эту комнату, и поэтому вам понадобится подходящий замок. Хотя замки с поворотной ручкой и отпиранием используются для ванных комнат, при необходимости их можно использовать на любой внутренней двери.

Замок для унитаза состоит из защелки, которую вы будете открывать с помощью ручки, и болта, который вы будете открывать с помощью поворотной ручки, прикрепленной к двери вместо ключа.

Установка дверного замка в вашей ванной комнате имеет много преимуществ. Замки для ванных комнат идеально подходят для любого дома, благодаря возможности легко отпереть дверь снаружи в случае чрезвычайной ситуации и удобной поворотной ручке.

Задняя пластина:  Пластина, к которой крепится дверная ручка.

Замок для ванной комнаты: Специальный замок, идеально подходящий для любой ванной комнаты. Он работает с помощью болта, который перемещается при повороте ручки. Вы можете использовать этот стиль дверного замка со всеми стилями ручек; тем не менее, вы должны приобрести отдельную поворотную ручку для ручки Lever-on-Rose.

Накладка:  Пластина, закрывающая замочную скважину в двери.

Защелка:  Подпружиненный болт, который приводится в действие при повороте ручки. Механизм защелки удерживает дверь закрытой, но не запертой.

Рычаг:  Горизонтальный металлический стержень, который перемещается при нажатии. Рычаг — это механизм, который вы нажимаете, чтобы открыть или закрыть дверь.

Шпиндель:  Металлический стержень, вставляемый в защелку и ручку. Шпиндель соединяет ручки с обеих сторон двери и позволяет защелке работать.

Запорная пластина:  Металлическая пластина, которую вы прикрепите к внутренней стороне дверной рамы. Запорная пластина удерживает защелку на месте, когда дверь закрыта.

Поворотная ручка:  Запорный механизм, для которого не требуется ключ, чтобы запереть дверь, просто повернув ее.

Поворотно-откидная ручка:  Механизм замка позволяет запирать дверь изнутри без ключа. Тем не менее, вы также можете разблокировать его снаружи в экстренной ситуации — идеальный выбор замка для ванных комнат.

Трубчатая защелка: Вам нужен механизм защелки для дверных ручек, которым не нужен замок для открывания и закрывания двери.

Объяснение частей внутренних дверных ручек

Независимо от того, работаете ли вы над новым строительством или перепланировкой существующей собственности, вы должны быть уверены, что правильно выбрали дверные ручки и скобяные изделия.

На ваше решение может повлиять множество факторов, включая отделку, стиль, надежность, размеры, применение и установку. А чтобы получить больше вдохновения, когда речь заходит об эстетических качествах, таких как форма, стиль и отделка, см.0013 ‘ Экспертное руководство по выбору внутренних дверных ручек и ручек’

Здесь мы сосредоточимся на технических характеристиках и механических элементах дверных ручек и соответствующих скобяных изделий – в целом, помогая вам убедиться, что у вас есть все необходимое для вашего развития.

Что в этом блоге?

Перейти к разделу:

• Какие типы внутренних дверных ручек существуют?
• Как называются части дверной ручки?
• Какие механизмы находятся внутри внутренней дверной ручки?
• Какие типы розеток для дверных ручек доступны?
• Прожектор на запираемых дверях
• Из каких материалов сделаны ручки?
• Нужен совет?

Какие типы внутренних дверных ручек существуют?

Распространенные типы внутренних дверных ручек и защелки/замки, с которыми они работают

Как называются части дверной ручки?

Ручка на задней пластине

Ручка на круглой/квадратной розе

Дверной Рунок

ОТКЛЮЧЕНИЕ И РЕЛИЗА

Что находится внутри внутренней двери?

Шпиндель – Шпиндель расположен в квадратных отверстиях на задней стороне набора ручек или кнопок. Он проходит через «толкатель», также известный как шпиндельное отверстие, на трубчатой ​​защелке или врезном замке. Когда используется ручка или поворачивается ручка, ее шпиндель вращается, приводя в действие защелку внутри двери. Это действие втягивает засов (язычок защелки) и позволяет открыть дверь.

Шпиндели бывают двух размеров: 8 мм, которые подходят для дверных ручек и кнопок, и 5 мм, используемые для поворота и откручивания болтов в ванной.

Подпружиненная — Большинство современных ручек подпружинены. У них будет пружина, установленная внутри обеих задних пластин или розеток, которая возвращает дверную ручку в исходное положение после ее отпускания. С эстетической точки зрения это очень важно, так как удерживает рычаг или ручку на месте, а не провисает.

Без пружины – Некоторые ручки и старые ручки не будут пружинить. Они будут использовать сам механизм блокировки двери, чтобы вернуться в исходное положение, поэтому для эффективной работы требуется прочная пружинная защелка или замок.

Подпружинены только с одной стороны — И наоборот, некоторые врезные ручки подпружинены только с одной стороны. Если бы мы подпружинили обе стороны, ручку было бы очень трудно повернуть. Если бы у него вообще не было пружины, то одной только пружины защелки могло бы не хватить силы, чтобы снова вернуть вращение ручки. Мы обнаружили, что пружинение только с одной стороны предлагает наилучший компромисс.

Какие типы розеток для дверных ручек доступны?

Розетки дверных ручек можно использовать для закрепления стиля дизайна и создания аккуратной отделки. Они могут быть как квадратными, так и круглыми.

Розетка с лицевой фиксацией — Розетка с лицевой фиксацией относится к розетке, на которой видны винты, крепящие розетку и, в свою очередь, ручку к двери. Ручки-розетки Face Fix обычно используются на более традиционной дверной фурнитуре.

Скрытая розетка — Скрытая розетка означает, что все винты и крепежные отверстия в задней розетке «скрыты» крышкой. Они доступны в двух формах — на защелках и на винтах. Винтовые розы, как правило, более долговечны и обеспечивают превосходный внешний вид в течение длительного времени.

Скрытая кассетная розетка — Некоторые ручки на розетках имеют подпружиненную кассетную заднюю розетку, которая привинчивается и/или крепится болтом к двери, к которой крепятся рычаг и скрытая розетка. Это отличается от типичного рычага, который уже прикреплен к задней розетке.

Прожектор для запираемых дверей

Какие типы дверных ручек и замков подходят для внутренних дверей?

Домашний офис или черный ход – Либо ключ с замком, либо еврозамок с евроцилиндром

Двери в ванную и туалет – либо дверная ручка с задней панелью с поворотной кнопкой, либо рычаг на розетке/ручке с поворотом и освобождением

Какой тип ручек лучше всего подходит для ванной комнаты?

Двери в ванную и туалет в первую очередь предназначены для обеспечения конфиденциальности. Дверная фурнитура обычно включает в себя механизм поворота и разблокировки, позволяющий запирать дверь с одной стороны.

Наиболее распространенными типами дверных ручек и замков для ванных комнат являются:

Ручка на задней пластине. Ручка располагается на задней пластине и имеет встроенную функцию поворота и отпирания, которая обычно располагается в месте, где замочная скважина нормально сидит.

Ручка на круглой/квадратной розетке — Когда ручка находится на розетке, обычно устанавливается отдельный поворотный палец.

Дверные ручки – когда используется ручка, обычно также устанавливается отдельный поворотный палец. Этот отдельный механизм поворота и освобождения обычно выравнивается с ручкой над ним и соответствует стилю.

Какие скобяные изделия подходят к замочной скважине на двери?

В зависимости от типа дверной ручки, которую вы используете, вам может потребоваться приобрести сопутствующие скобяные изделия.

Существует три основных типа внутренних дверных замков:

1. Традиционный . Обычно это неавтоматизированные замки, которые необходимо открывать вручную с помощью традиционного ключа, чтобы запирающий механизм работал.

2. Евро — Евроцилиндр имеет форму увеличенного отверстия для ключа и используется вместе с корпусом врезного еврозамка.

3. Овальный — Овальный цилиндр имеет овальную форму и используется совместно с овальным корпусом врезного замка.

Если вы используете ручки на задней панели, замочная скважина будет частью самой ручки. Однако для ручек на розетках и дверных ручек потребуется отдельный элемент, называемый накладкой, чтобы закрыть край замочной скважины. Накладки защищают замочную скважину и обеспечивают более аккуратную отделку.

Какое расстояние необходимо между дверной защелкой и замком?

Расстояние между центром толкателя (квадратное отверстие, через которое проходит шпиндель для ваших ручек, управляющих защелкой) и центром закругленной части замочной скважины или замка называется «центром». Расстояние между «центрами» будет варьироваться в зависимости от типа защелки/замка, который вы приобрели, однако нормальные расстояния между центрами:

• Замки для ванных комнат 57мм х/х
• Замки для ванных комнат по DIN 78 мм c/c
• 3 рычажных замка 57мм с/с
• 5 рычажных замков 57мм с/с
• Еврозамки 47,5мм с/с
• Еврозамки по DIN 72 мм c/c

Можно ли закрепить дверную розетку с помощью шурупов?

Любые дверные ручки, которые подходят для вашей собственности, должны быть надежно прикреплены к двери. Для любого рычага, к которому прилагаются и шурупы, и болты, всегда используйте болт через крепления, чтобы обеспечить надежное крепление ручки к двери. Используйте шурупы только в качестве дополнительного средства, чтобы ограничить любую тенденцию к вращению внутренних розеток после их установки.

Из каких материалов сделаны ручки?

Традиционно дверные ручки изготавливались из латуни, если только они не были из кованого железа или другого специального металла. Латунные ручки должны были быть покрыты лаком. Для других видов отделки на латунную основу наносилась аппликация, например, для создания полированного хрома.

В 2000-х годах производители перешли на цинковые основы, так как это давало экономию средств и меньший вес. Так же, как и в случае с латунью, различные отделки создавались путем нанесения необходимого покрытия.

Вас также может заинтересовать:

• Лучшие замки и защелки для жилых домов
• Подбор подходящих дверей и дверной фурнитуры для вашего проекта
• Рекомендация по техническому заданию для планирования скобяных изделий внутренних дверей

Нужен совет?

Компания Denleigh специализируется на архитектурных скобяных изделиях и изготовленных на заказ внутренних дверях для жилых помещений.
