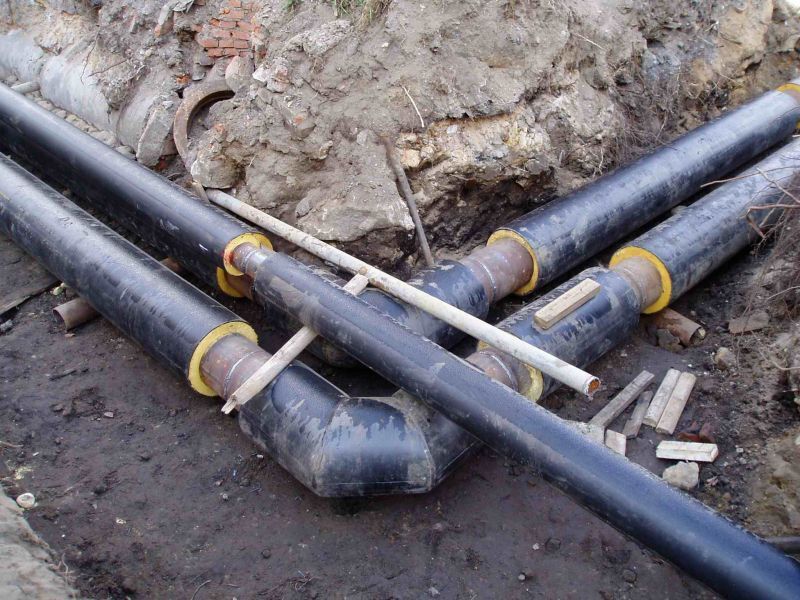

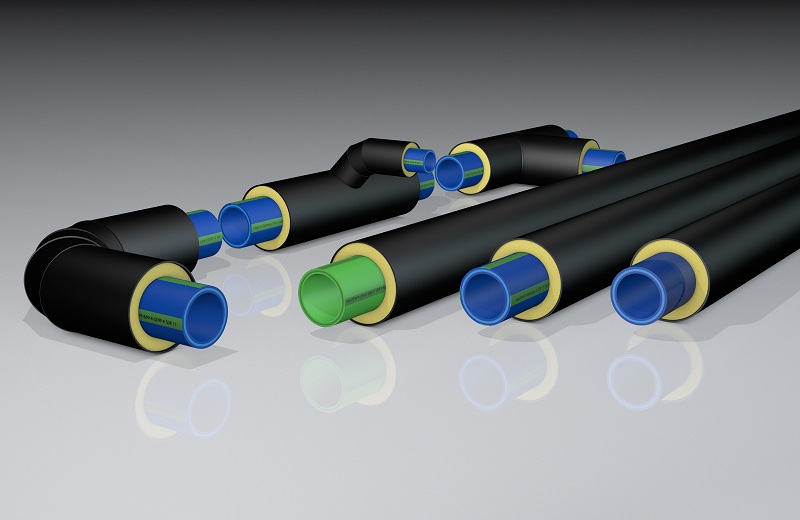

Монтаж ппу: Монтаж труб ППУ.Монтаж труб в ППУ изоляции с полиэтиленовой (ПЭ) оболочкой. -Монтаж -Справочник

На торцах труб необходимо  удалить слой пенополиуретановой теплоизоляции на глубину 15-20 мм. В случае намокании теплоизоляции ППУ на торцах стальных труб, удаляется вся увлажненная изоляция.

С обеих сторон стыка трубную П/Э оболочку на расстояние 150-200 мм, обязательно обезжирить растворителем, потом тщательно зачистить наждачной бумагой, затем повторно обработать растворителем.

Используя обычную рулетку, отцентровать положение муфты относительно оси стыка, затем нанести маркером риски (использовать мел для разметки запрещено), которые должны соответствовать предполагаемым торцам муфты. При этом ранее подготовленные поверхности оболочек с обеих сторон должны на 20-50 мм выходить за габариты муфты.

Далее подготовленные поверхности ПЭ оболочек с обеих сторон от стыка прогреть мягким пламенем до температуры 120°С , с помощью пропановой горелки. После прогревания на теплую поверхность внешних оболочек по периметру наклеить специализированную адгезивную ленту, армирующим слоем наружу, с соблюдением  следующих условий: нахлест на риски 5-10 мм, нахлест адгезива в месте соединения 10-30 мм.

Распаковать применяемую муфту таким образом, чтобы наружная поверхность упаковочной пленки находилась на полиэтиленовой оболочке трубы, но вне зоны ранее подготовленных и очищенных поверхностей оболочек, а перемещение самой муфты могло происходить по чистой внутренней поверхности упаковки.

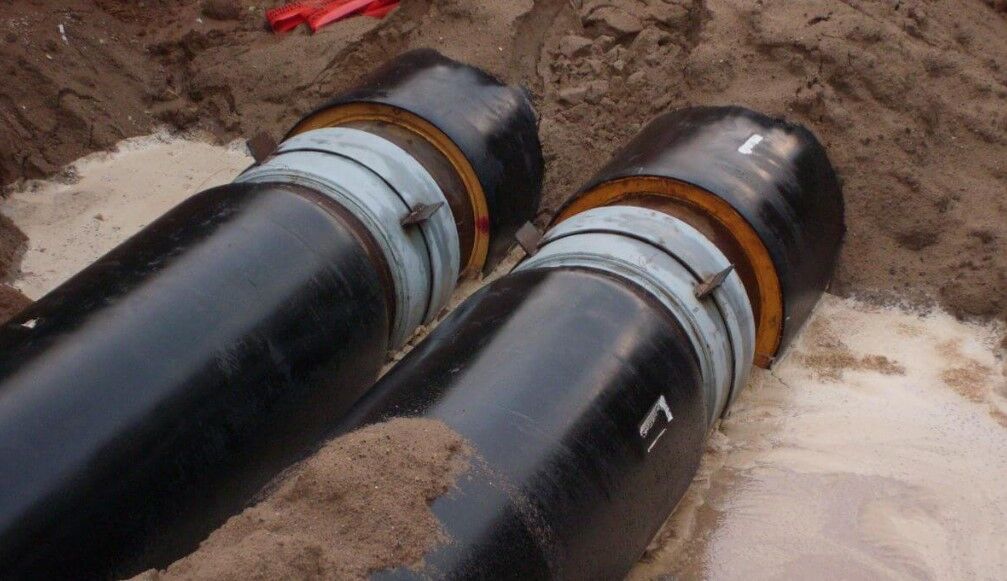

После остывания адгезива, необходимо надвинуть муфту на стык, расположив ее в соответствии с нанесенными ранее рисками. Надо следить, чтобы внутренняя поверхность надеваемой муфты была сухой и чистой. При несоблюдении данного  условия места усадки муфты с обоих торцов муфты по 150 мм необходимо обезжирить, затем зачистить наждачной бумагой и еще раз обезжирить. Нельзя допускать попадание на поверхность адгезивной ленты пыли, грязи и влаги.

Муфты, имеющие диаметр более 400 мм, нужно отцентровать при помощи клиньев добиваясь при этом равного расстояния между ПЭ оболочкой и муфтой по верхнему и нижнему срезу.

На расстоянии 150 мм от торцов муфты сверху надо просверлить два отверстия D = 25мм. Для муфт, имеющих диаметр менее 315 мм можно сверлить одно отверстие по центру.

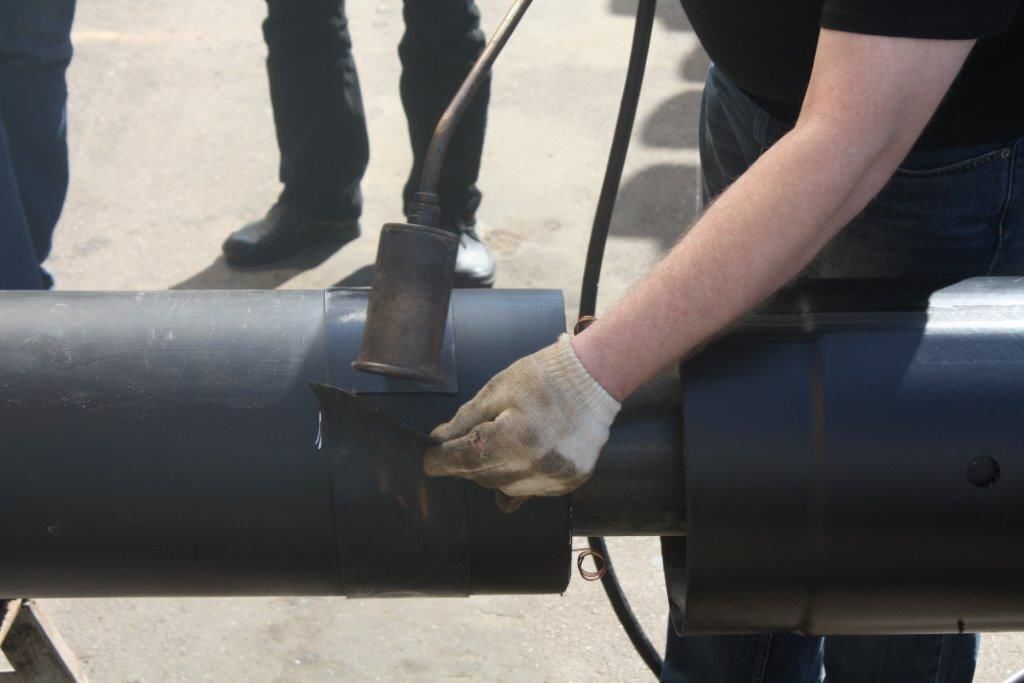

Усадить края муфты. Для того чтобы не повредить используемую муфту, прогревать её следует круговыми непрерывными движениями равномерно по окружности муфты, при этом пламя  пропановой горелки, должно быть мягким желтого цвета. Нагрев необходимо проводить до тех пор, пока поверхность края муфты не станет мягкой на ощупь (проверку твердости поверхности края муфты обязательно  проводить в перчатках). После того как, нагреваемый край муфты размягчился, нужно приостановить прогрев и перейти непосредственно к усадке другого края муфты (нельзя допускать усадку пятнами и перегрев муфты и оболочки). Таким образом, переходя с одного края муфты на другой, постепенно, добиться полной усадки.

При термоусадке муфт, имеющих диаметры  более 400 мм клинья удаляются после уменьшения зазора между муфтой и ПЭ оболочкой до 5-7 мм в нижней ее части. После удаления клиньев процесс прогрева муфты надо продолжать. После завершении усадки края муфты примут форму оболочки, и из-под них должен выступить адгезив. Если муфты имеют толщину стенки более 7 мм, то при их при усадке необходим дополнительный прогрев мест усадки в течение 15 минут (поддержание температуры 120°С). При этом должно контролироваться плотное прилегание поверхностей, без смятия и задиров краев муфты.

После остывания монтируемой муфты до 60 °С, нужно провести повторный прогрев. После завершения усадки муфта, будет иметь бочкообразную форму.

Для муфт, которые имеют диаметры  400мм и более, после усадки края муфты необходимо стягивать бандажными ремнями, имеющими  ширину не менее 50 мм, при этом температура муфты должна быть не менее 110 °С. Ремни снимаются после остывания муфты иполиэтиленовой оболочки до +40 °С.

Контроль герметичности муфтового соединения производится опрессовкой, после остывания муфты до температуры 40°С. В просверленные отверстия вставляются специальное устройство для опрессовки, через него прямо в муфту накачивается воздух под давлением 0,3 бар. Муфта должна выдерживаться под испытательным давлением в течение 5 минут.

В случае падения давления, нужно с помощью опрыскивателя нанести мыльный раствор по периметрам стыков муфта-оболочка. Дефектные места определяются по образовавшимся пузырькам мыльного раствора. В случае  их обнаружения дефектные места необходимо повторно прогреть мягким пламенем пропановой горелки и повторить испытания. При достижении удовлетворительного результата испытания,  из отверстий можно извлечь устройство для опрессовки.

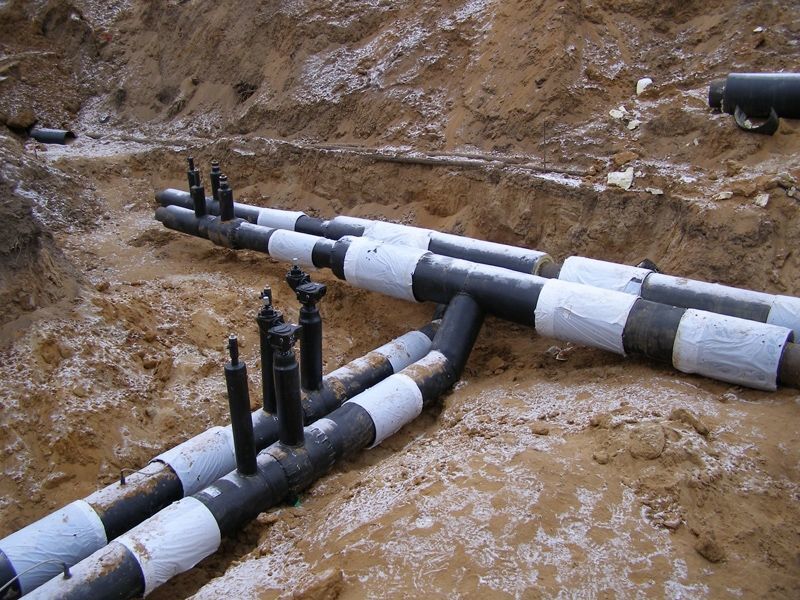

Работы по теплоизоляции стыка

В чистую емкость надо положить необходимое по объему заливаемого стыка количество компонентов А и В, в соответствии с пропорциями по технологическим инструкциям фирм-поставщиков. Затем тщательно перемешать все компоненты, с использованием дрели со специальной насадкой-мешалкой.

После перемешивания, через отверстия залить в стык смесь готовых компонентов ППУ. После заливки плотно закрыть отверстия дренажными пробками. В процессе вспенивания незначительное количество пены может вытекать через дренажные отверстия пробок, это будет свидетельствовать о полном заполнении объема стыка.

После затвердения пены нужно удалить дренажные пробки, и очистить поверхность муфты, которая примыкает к заливочным отверстиям от излишков пены, после этого обработать отверстия конической фрезой или другим режущим инструментом.

Особое внимание!

Используемый компонент В относится ко II классу опасности, обладает вредным общетоксичным действием и вызывает раздражение верхних дыхательных путей. При работе с ним необходимо исключить попадание компонента на открытые участки тела. При заливке, надо обязательно находится вне зоны возможного выплеска пены.

Заварить отверстия полиэтиленовыми (ПЭ) пробками. Для этого необходимо нагреть инструмент для заварки пробок (либо электрический аппарат либо специальное металлическое приспособление) до температуры не более 240 °С , при этом полиэтилен не должен дымиться. Вставить полиэтиленовую пробку во внутренний конус инструмента, наружный конус вставить в заливочное отверстие и, нажимая на пробку с усилием вдавливать инструмент в отверстие муфты. Когда ПЭ пробка углубится на 2 мм в конус, нужно вынуть инструмент и вдавить в отверстие муфты оплавленную пробку. После этого нужно удерживать пробку под давлением в течение 20 секунд.

Соблюдение мер безопасности

• К проведению работ по теплогидроизоляции стыков труб с ППУ изоляцией допускаются лица, изучившие настоящую инструкцию и сдавшие по ней экзамен, прошедшие обучение, инструктаж и проверку знаний по выполнению работ безопасными методами, прошедшие инструктаж по противопожарной безопасности, имеющие допуск к обслуживанию газовых баллонов, при работе электроинструментом имеющие группу по электробезопасности не ниже 2.
• Все работы по монтажу труб ППУ должны осуществляться в полном соответствии с требованиями безопасности согласно СНиП 12-03-99 «Безопасность труда в строительстве», «Правилами пожарной безопасности», «Правилами безопасности в газовом хозяйстве».
• Рабочее место до проведения монтажных работ по соединению труб в пенополиуретановой изоляции в полиэтиленовой оболочке должно быть очищено от горючих материалов. Для защиты конструкций из горючих материалов должны применяться защитные экраны. Место выполнения работ, обязательно должно быть оборудовано средствами пожаротушения.
• Инструмент и приспособления, которые будут использоваться для выполнения монтажных работ должны быть исправны, осматриваться не реже 1 раза в 10 дней, и обязательно непосредственно перед применением.
• Категорически запрещено использовать неисправный инструмент, который не соответствует требованиям безопасности.
• Все работы по заливке пенополиуретана, должны производиться в спецодежде с применением индивидуальных средств защиты, которые включают в себя  резиновые перчатки, противогаз марки БКФ или респиратор РУ-60.
• В случае отравлении парами изоционата или продуктами его горения, необходимо немедленно удалить пострадавшего из опасной зоны и отправить его в медицинский пункт для оказания первой квалифицированной медицинской помощи.
• Обязательно надо иметь вблизи рабочего места средства, необходимые для дегазации применяемых химических веществ (5-10%-ный раствор аммиака, 5%-ный раствор соляной кислоты), а также медицинскую аптечку с  дополнительными лекарственными средствами : 1,3%-ный раствор поваренной соли, 5%-ный раствор борной кислоты, этиловый спирт, 2%-ный раствор питьевой соды.
• В случае разлива полиизоцианата, сразу же необходимо засыпать его сухим песком или опилками, нейтрализовать 5-10%-ным раствором аммиака (выдержать не менее 2 часов), затем собрать и закопать в землю. Сжигание опилок с полиизоцианатом полностью запрещается.
• При попадании полиизоцианата (компонент В) на кожу человека, пораженное место необходимо сразу протереть тампоном, смоченным в этиловом спирте, потом тщательно промыть чистой водой. В случае поражения больших участков кожного покрова необходимо сразу принять теплый душ с мылом и затем обратиться в медпункт.
• При попадании полиола (компонент А) на кожу человека, пораженное место необходимо немедленно тщательно промыть теплой водой с мылом.
• При попадании брызг полиизоцианата (компонент В) в глаза человеку, необходимо немедленно промыть их 1,3%-ным раствором поваренной соли, затем чистой водой и потом обязательно обратиться в медпункт.
• При попадании полиола (компонент А) в глаза человеку, необходимо немедленно промыть их 1,3%-ным раствором поваренной соли, затем большим количеством чистой воды.
• При попадании полиизоцианата (компонент В) в рот человека, необходимо немедленно тщательно прополоскать рот водой и потом обратиться в медпункт.
• При загрязнении одежды полиизоцианатом (компонент В) нужно снять ее, вынести из помещения , затем подвергнуть загрязненные части одежды дегазации и стирке. Дегазация производится 5-10%-ным раствором аммиака (выдерживают в течение суток) с последующей стиркой в мыльной воде и полосканием в чистой воде.
• При загрязнении одежды полиолом (компонент А) нужно снять ее и выстирать чистящими средствами.
• Полученные отходы производства после проведения монтажных работ, в виде пенополиуретана следует уничтожать путем зарывания их в землю на свалке на глубину не менее 2 метров. При наличии крупных кусков, их  желательно перед закапыванием предварительно измельчить.

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

• Для чего применяется
• Проход через деревянное перекрытие
  • Использование кирпичных конструкций
  • Гипсокартонный короб
  • Короб из металла
• Требования и нормы
  • Как строится разделка
  • Размер отступки
• Разновидности ППУ
• Ошибки при монтаже ППУ
• Подготовка к монтажным работам
• Установка ППУ
  • Как провести сэндвич-трубу
  • Проход через кровлю для круглой формы
• Установка ППУ своими руками
  • Проход кирпичного дымохода через деревянное перекрытие
  • Герметизация стыков
  • Видео-совет – узел прохода трубы дымохода через деревянное перекрытие
• Монтаж в двухэтажных зданиях
• Особенности потолочной разделки для бани
• Поэтапный монтаж места для отвода дымоходной трубы
• Как делать потолочную разделку для дымохода
• Порядок установки узла прохода через перекрытие
• Подбор материала для теплоизоляции

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

• квадратный,
• круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

• Проходной узел пройден не сэндвичем, а одностенной трубой.
• Сам короб набивают песком или землей,а не керамзитом или минватой.
• Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

• Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
• Обшить изнутри проход плитами минерита.
• Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
• Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
• Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
• Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
• Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
• Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

• На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
• Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

• Подготовка места.
• Установка защитного короба.
• Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

• для подбора нужно воспользоваться строительным отвесом;
• чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

• прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
• монтаж сэндвич-трубы в месте проводки;
• установка короба;
• крепление металлической пластины;
• теплоизоляция;
• фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

• торцы покрываются термоизоляционным материалом;
• в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
• аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
• закрепляем сборку при помощи саморезов или других крепежей;
• выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
• при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

• Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
• Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
• Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Установка программного обеспечения PPU

DEIF PPU ИНСТРУКЦИЯ ПО УСТАНОВКЕ Pdf Download

Содержание

• страница из 69

• Содержание
• Оглавление
• Закладки

Реклама

СОДЕРЖАНИЕ

• СОДЕРЖАНИЕ

• 1 В этом документе

  • . 0007

  • Определения

• 2 Предупреждения и юридическая информация

  • Юридическая информация и ответственность

  • .

    Аппаратное обеспечение

• 4 Входы/выходы дизель-генератора

  • Устройство Dg с процессором Pms

  • DG Блок без процессора PMS

• . и SG
