Опубликовано Мультиметр цифровой DT 830 В, инструкция по эксплуатации
Инструкция, техническое руководство по применению мультиметра М83
Посмотреть, сколько это стоит в нашем магазине >>>
Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.
Основная характеристика
Приборы типа М-83 – это серия компактных, карманного размера (3½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.
Описание передней панели
- Функция и область применения выключателя.
- Дисплей 3½ цифр, 7 сегментов, 0,5 высота LCD
- «Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)
- V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т.е. для их измерения.
- «10А» отделение Соединитель с красным концом провода для измерения 10А.
ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ
Предупреждение.
- Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
- Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т. д.
Измерение DC напряжения.
- Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
- Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
- Соедините провода с измеряемым механизмом, прибором или цепью.
- Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.
Измерение АС напряжения.
- Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
- Установите переключатель на выбранную DCA позицию.
- Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
- Прочитайте показания тока на дисплее.
Измерение Transistor hFE.
- Установите выключатель в позизию hFE.
- Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
- Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и Vce2.8V.
Измерение температуры.
- Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
- Установите переключатель в позицию «ТЕМР»
Измерение комнатной температуры.
М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.
Измерение емкостного сопротивления.
- Поставьте функциональный переключатель в используемую F позицию.
- Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».
Проверка звука.
- Соедините красный конец провода с «V Ω mA», черный с «СОМ»
- Установите переключатель в позицию «звук».
- Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.
Измерение частоты.
- Установите переключатель в положение «|_|¬»
- Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.
Замена батарейки и предохранителя.
Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.
Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током.
подробное описание прибора, инструкция по применению, как правильно пользоваться
Домашние мастера предпочитают приборы, которые совмещают в себе несколько метрологических функций. К таким относятся мультиметры — устройства, позволяющие определять характеристики электрической цепи (сопротивление, силу тока и напряжение). Все эти функции указаны в инструкции DT 830B — недорогого прибора, который проводит замеры с высоким уровнем точности.
Информация о приборе
Мультифункциональный тестер доступен в использовании, универсален. Модель подходит для работы в домашних условиях, но она имеет все признаки профессионального инструмента. В комплекте устройства есть измерительные щупы, средство для самостоятельной диагностики и большая шкала показателей. Питание мультиметр получает от специального источника мощностью 9 Вт. Производитель предусмотрел только один элемент питания в наборе.
Прибор внешне напоминает стандартные тестеры, но имеет несколько существенных отличий.
- производительность;
- портативность;
- эргономичность.
Прибором легко управлять благодаря массивной ручке с двадцатью позициями. Вокруг неё находятся обозначения видов работ, что полезно для неопытных пользователей. На цифровой жидкокристаллический экран выводятся данные о параметре, которые замеряют.
Технические особенности
Бытовые измерители показателей электрического тока имеют довольно широкий перечень функций, но профессиональные приборы более точны и долговечны. В инструкции по применению мультиметра ДТ 830 В указано, что устройство обладает повышенной чувствительностью.
- масса — 135 г;
- габариты — 1, 25х2, 8х7 см;
- степень разрядности жидкокристаллического дисплея — 3, 5;
- допустимая температура для стабильной работы — от 0 до 40 градусов;
- переменное напряжение — 200−750 В;
- предел измерения силы — 200 кОм;
- постоянная сила электрического тока — 10 А;
- постоянное напряжение — 1 кВ.
Профессиональные приборы обладают более широким функционалом. Многим мастерам не хватает опции поверки. Но среди положительных отличий выделяют расширенную шкалу замеров, аварийные индикаторы и диод-тестеры.
Условия эксплуатации
Для щупов, которые входят в комплект, на корпусе есть специальные проёмы. Металлические стержни с изолированными ручками необходимы для контакта между проводником и прибором.
Щуп вставляют в одно из трёх гнёзд, каждое отвечает за определённый показатель. Один проём может выступать и минусовым, и общим или заземлённым. Это зависит от режима, который выбирает мастер для работы мультиметра DT 830B. Подробная инструкция даёт возможность правильно настроить остальные гнёзда.
Второй проём VQmA можно использовать для измерения напряжения и сопротивления. Если сила тока превышает 200 А, то необходимо погрузить щуп в третье гнездо с надписью 10 ADC. Как только будет установлен контакт между металлическим стержнем и элементом, то на экране появится информация о параметре.
Режимы и техобслуживание
Вокруг переключателя корпус поделён на секции, которые определяют режим использования прибора. Иногда секторы позволяют точно указывать колебания замеров. Устройство может работать в двух режимах — DCV и DCA. Первый даёт возможность измерить напряжение постоянного электрического тока в качестве вольтметра.
DCA активирует режим амперметра.
На устройстве есть секция оценки функциональности диодов. Для этого необходимо вставить щупы во второе и третье гнездо, их наконечниками замеряют сопротивление. Если в прямом и обратном направлении показатель будет одинаковым, то элемент неисправен.
Изготовитель гарантирует длительный срок эксплуатации мультиметра, но на это также влияет периодичность проведения профилактических работ. После каждого использования прибор нужно очистить от пыли и грязи. Чтобы долго пользоваться мультиметром DT 830B, необходимо проводить его диагностирование.
Мультиметр можно перевозить на любом транспорте, предохраняя от экстремальных температур, влаги, механических повреждений и перепадов напряжения. Хранить прибор нужно в хорошо проветриваемом помещении при температуре до 40 градусов.
Необходимо уберечь его от воздействия мороза, контакта со щелочами, пылью, кислотами, так как это все вызывает коррозию.
Устройство подходит для использования в домашних условиях. Это оптимальный вариант для обучения начинающих электриков. Он отвечает параметрам электрической сети и бытовых приборов. При повреждении корпуса или внутренних деталей нужно обратиться к специалисту, самостоятельно разбирать мультиметр можно только при наличии опыта работы с подобными приборами.
Как пользоваться цифровым мультиметром DT-830
Главными отличием цифрового мультиметра, от аналогового (стрелочного) является то, что результаты измерения отображаются на жидкокристаллической дисплее, тому же цифровые мультиметры обладают более высокой точностью и отличаются простотой использования, в отличии от стрелочных.

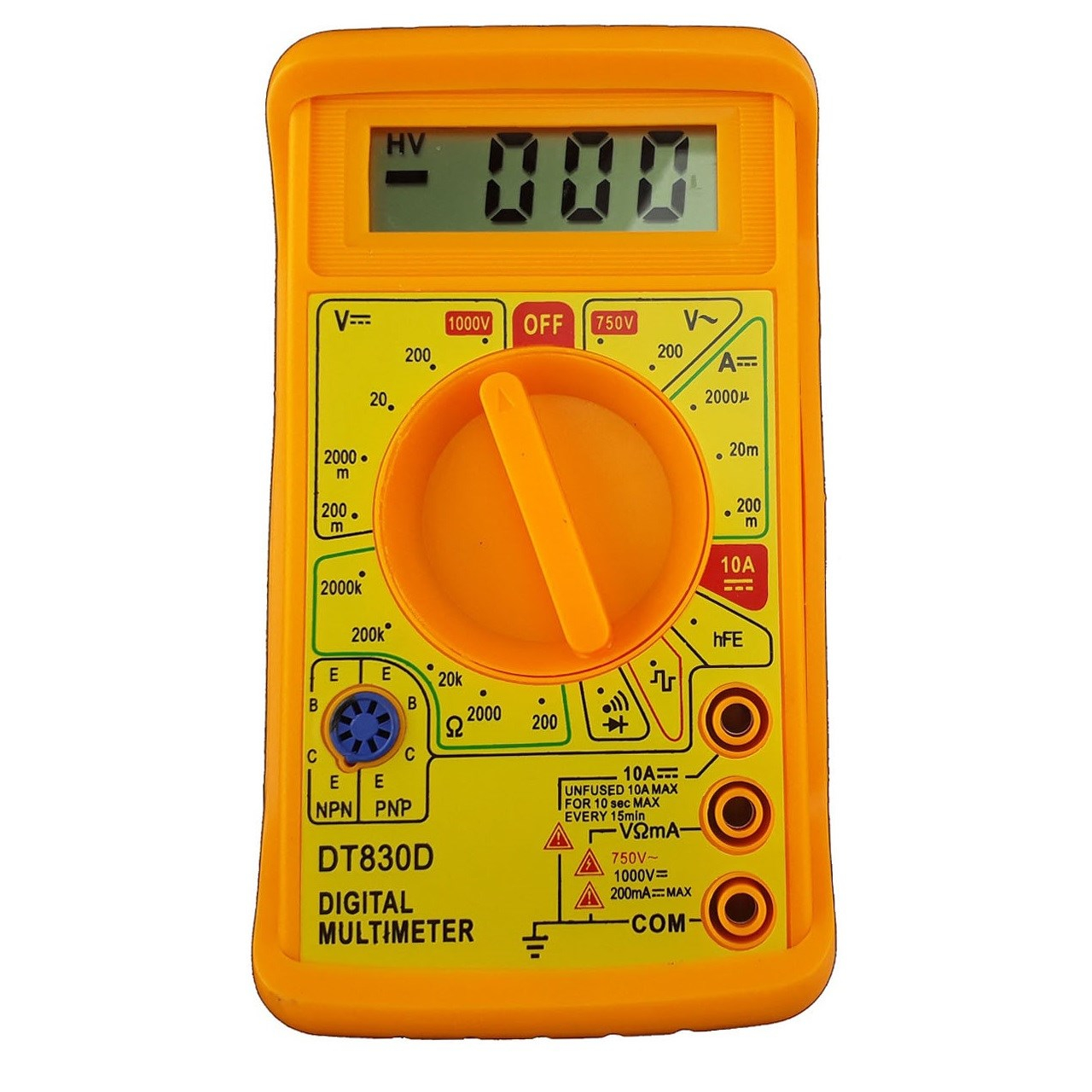

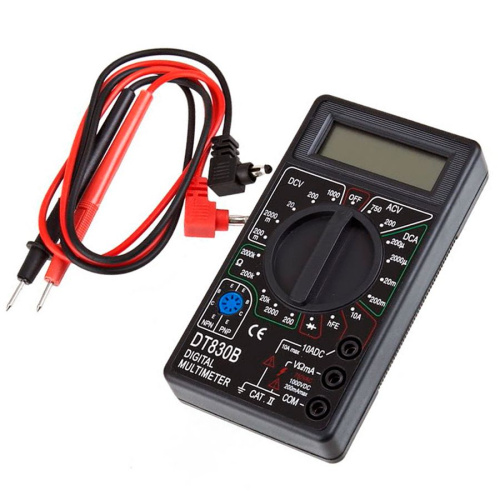

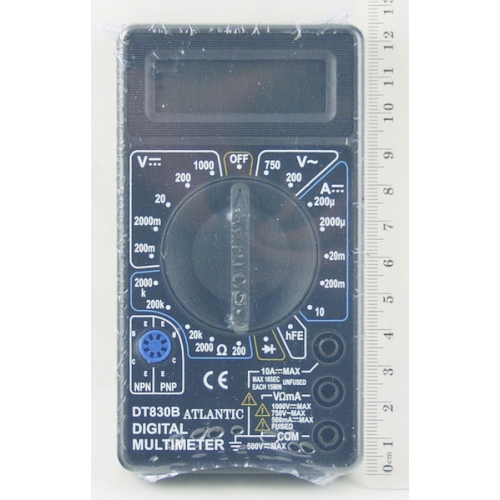

Внешний вид цифрового мультиметра DT-830 представлен на рисунке 1:
Цифровой тестер типа DT830 (см.
Рис.1), как и
аналоговый, имеет два щупа — черный и красный, и три гнезда для
измерений. Черный вывод является общим (масса), и вставляется в
гнездо помеченное как СОМ или просто «-«, т.е. минус.
Красный называют потенциальным «+» выводом и применяют для измерений, вставляется в гнездо помеченное символами «VΩmA».
Пределы измерений мультиметра DT-830
- Постоянное напряжение — 200мВ — 2000мВ — 20В — 200В — 1000В
- Переменное напряжение — 200В — 750В
- Сопротивление — 200 – 2000 — 20К — 200К – 2000К
- Постоянный ток — 200мкА — 2000мкА — 20мА — 200мА
Измерение напряжения, сопротивления и тока
Установите в гнездо «СОМ» (минус) измерительный
провод черного цвета, а красный провод в гнездо VQmA (плюс). В
зависимости что вы хотите измерять, установите переключатель
пределов в положение в соответствии с градуировкой переключателя.
При измерении постоянных напряжений и токов и при несоблюдении
полярности, на индикаторе будет высвечиваться знак «-«.
Измерение
тока более 200 мА производится установкой переключателя в положение
10А, а красный провод устанавливается в гнездо «10А DС».
Проверка диодов
Измерительные провода установить в гнезда «СОМ» и «VQmA», переключатель в положение -|>|- (диод). Измерительными наконечниками проверить исправность диода (сопротивления в прямом и обратном направлениях различны, иначе — диод неисправен).
Проверка коэффициента hFE транзисторов малой мощности
Установить транзистор в гнездо для проверки в соответствии проводимости (p-n-p или n-p-n) и расположением выводов (С — коллектор, B — база, Е — эмиттер). Переключатель диапазонов переключить в положение «hFE». При исправном транзисторе и соблюдением гнезд подключения на индикаторе высветится значение коэффициента передачи hFE . При непонятном показании или на индикаторе «нули» — транзистор неисправен или неправильно подключен.
Для того, чтобы
мультиметр не вышел из строя при измерениях напряжения или тока, особенно если их значение неизвестно, переключатель
желательно установить на максимально большой предел измерений, а
если показание при этом слишком мало, для получения
более точного результата, переключите мультиметр на низший
предел.
В цифровых мультиметрах пределов измерений может быть больше, или добавлены дополнительные функции, такие как звуковая «прозвонка», частотомер, измерение емкости конденсаторов, датчик температуры и др..
Учимся пользоваться мультиметром | HamLab
Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:
DCV – измерение постоянного напряжения
ACV — измерение переменного напряжения
DCA – измерение постоянного тока
hFE – измерение коэффициента передачи транзистора
– генератор прямоугольных импульсов
o))) — прозвонка
-измерение сопротивления
Приступим к измерениям.
При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.
На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.
Рис. 1.
На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак «-» рис 2.
Рис. 2.
Если же на индикаторе высветилась 1 рис 3.
Рис. 3.
значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.
Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.
Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.
Рис. 4.
На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.
Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.
Значит проверяем Sound Card и т.д.
Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.
Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.
Рис. 5.
напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.
Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6.
В данном случаи сопротивление исследуемого резистора 8.3 кОм.
Рис. 6.
Постскриптум.
Если на дисплее высвечивается значок батареи рис. 7,
Рис.7.
ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.
В некоторых случаях для удобства пользованием щупами советую надеть на них «крокодилы» рис. 8.
Рис. 8.
Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.
Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.
9 и рис. 10,
Рис. 9.
Рис. 10.
стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру
Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.
© Савицкий А. 2006 г.
Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!
Мультиметр: инструкция по использованию и измерению
Для измерения нескольких величин создано многофункциональное устройство, которое носит название мультиметр. Его основа может быть как аналоговая, так и цифровая.
Наиболее продвинутые тестеры получили интерфейс для связи с персональным компьютером, что упрощает фиксацию и мониторинг измеряемых величин. Разобраться как пользоваться мультиметром может любой человек, не имеющий электротехнического образования.
Аналоговые мультиметры
Индикатором аналогового мультиметра выступает магнитоэлектрическая измерительная система. Для работы с различными напряжениями используется встроенный набор добавочных резисторов. Измерять ток в широком диапазоне помогают шунты, входящие в устройство. Тестер может работать как с постоянным, так и с переменным напряжением, благодаря наличию выпрямителя, реализованного на диодном мосту.
Аналоговый измерительный прибор имеет встроенный источник питания, чтобы производить измерение сопротивлений. Напряжение питания мультиметров находится в диапазоне 1,5 — 3 В. Батарейки, как правило, одноразовые и после разрядки подлежат замене.
Внешний вид аналогового мультиметра
При эксплуатации аналогового мультиметра можно выделить несколько недостатков:
- сложность считывания информации;
- нелинейность измерительной шкалы, обусловленная свойствами магнитоэлектрической измерительной системы;
- важна правильная полярность подключения;
- для измерения сопротивлений используется обратная шкала;
- низкая точность измерений.
Аналоговые приборы практически полностью вытеснены цифровыми, но они продолжают использоваться опытными мастерами на сервисных центрах и домашними умельцами. Преимущественно они используются не для измерения конкретных величин, а для индикации наличия либо отсутствия тока, напряжения, сопротивления.
Цифровой мультиметр М — 830В
Развитие микропроцессорной техники позволило уйти от аналогового приборостроения, им на смену пришли цифровые устройства. Ярким представителем является мультиметр М — 830В.
Лицевая панель цифрового мультиметра М — 830В с расшифровкой положений измерений
Для того, чтобы было понятней как пользоваться мультиметром, на лицевой панели имеются подписи. Каждое контролируемое значение имеет несколько пределов измерения, сгруппированных в блоки. При незнании приблизительного значения замерямой величины первоначально следует устанавливать прибор на максимальное значение. Для получения хорошей точности результата, контролируемое значение должно составлять от 2/3 предела измерения.
В качестве элемента питания используется крона с номинальным напряжением 9 В. Этого напряжения достаточно для работы микрочипа и цифрового жидкокристаллического индикатора. Крона требует периодической замены, для чего необходимо снять крышку с тыльной части. На экране при недостаточном напряжении питания высвечивается специальный значок, говорящий о невозможности использовать тестер без предварительной замены батареи. Эксплуатация прибора при разряженной кроне будет сопровождаться большими погрешностями измерений. Питание мультиметров возможно и от перезаряжаемых никель-металл-гидридных аккумуляторов с номинальным напряжением 8,4 — 9 В.
Замена кроны в М — 830В
Использование щупов
Щупы для мультиметра вставляются в специальные разъемы. Большинство тестеров имеют 3 отверстия, в то время как щупов 2. Один разъем является базовым. Он используется практически во всех измерениях и называется COM. Например, при использовании мультиметра М — 830В разъем COM не используется только при проверке транзисторов.
Во всех остальных случаях к нему подключается черный щуп, обозначающий ноль или минус.
Красный щуп во время большинства измерений вставляется в средний разъем. Верхнее отверстие используется только для замера токов свыше 0,2 А. При работе с транзисторами щупы не используются вообще.
Расположение разъемов в тестере серии DT-830 — DT-839
В более простых версиях мультиметров только средний разъем защищен плавким предохранителем. Надпись «unfused» возле верхнего отверстия говорит о незащищенности измерений от 0,2 до 10 А, поэтому такие цепи проверяются с особой осторожностью. При превышении значения тока либо длительности измерения прибор может повредиться, а человек получить электротравму. Более продвинутые тестеры имеют защищенные оба канала, как показано на изображении ниже.
Не для всех измерений используются щупы для мультиметра. Так, например, что бы проверить транзистор необходимо вставить его в специальное гнездо. После этого ручку установить в режим полупроводников.
При этом необходимо заранее знать тип p-n перехода.
Мультиметр с плавкими вставками по каждому каналу
В случае превышения предела измерений, короткого замыкания, неправильного подключения или слишком длительной работы под нагрузкой, плавкий предохранитель перегорает и цепь разрывается. Дальнейшее измерение становится невозможным, но целостность тестера удается сохранить.
Лучший мультиметр обладает защищенными каналами при помощи гальванических развязок либо самовосстанавливающихся предохранителей. Преимуществом такого прибора является возможность продолжать измерения без траты времени на замену плавкого предохранителя.
Измерение напряжения
Для того, чтобы понять как измерить напряжение мультиметром, следует подключить его параллельно, согласно изображению ниже.
Схема измерения напряжения при помощи мультиметра, работающего в режиме вольтметра
Инструкция о том как пользоваться мультиметром для измерения напряжения:
- Вставляем щупы в гнезда. Например, в случае с М — 830В черный необходимо разместить в разъем COM, а красный в среднее;
- До начала измерений требуется знать тип напряжение в цепи. В зависимости от этого выбирается DCV для постоянного и ACV для переменного напряжения соответственно. Выбор делается поворотом ручки;
- Если величина измеряемого напряжения приблизительно известна, то выставляем ближайший больший предел измерения. Например, чтобы разобраться как проверить аккумулятор мультиметром достаточно взглянуть на корпус батареи и обнаружить номинальное напряжение 12 В. Ближайшим большим пределом измерения является 20В, которые необходимо выставить поворотом ручки;
- При незнании приблизительного значения измеряемой величины, необходимо выбирать максимальный предел. После проведения предварительного замера, принимается решение о необходимости снижать предел измерения;
- При измерении постоянного напряжения рекомендуется соблюдать полярность, так как в противном случае все значения на экране будут отображаться с знаком минус;
- Тестер наподобие DT266FT имеет возможность зафиксировать измерение при помощи нажатия кнопки. В случае труднодоступности чтения с экрана, можно нажать кнопку, а по завершению контроля, считать результат.
Например, в случае с М — 830В черный необходимо разместить в разъем COM, а красный в среднее;
В случае труднодоступности чтения с экрана, можно нажать кнопку, а по завершению контроля, считать результат.При работе с переменным напряжением может возникнуть необходимость проверить где фаза и ноль. Для этого следует черный провод зафиксировать на заземленную нейтраль, обычно корпус. Красный щуп следует поочередно прислонить к проводам. При касании к фазному проводу мультиметр покажет величину напряжения. При соединении с нулевым проводом напряжения не будет.
Измерение сопротивления
Измерение мультиметром сопротивления является одной из наиболее простых задач, так как исключает работу с напряжением. Перед проведением измерения требуется обесточить оборудование. Если это не выполнить, то тестер может повредится, а пользователь получит электротравму. Более дорогие приборы оборудованы защитой от измерения сопротивления под напряжением и в случае такой ситуации выдают на экран ошибку.
Неправильно выбранный предел измерения не приведет к поломке тестера, поэтому можно ставить первоначально любое значение.
В случае если на индикаторе появятся цифры близкие к 0, требуется уменьшить значение. Если мультиметр не реагирует на проверку сопротивления, то следует увеличить предел измерения.Щупы для мультиметра обладают внутренним сопротивлением, что вносит свою погрешность, поэтому перед произведением замера сопротивления следует замкнуть щупы и запомнить значение, показываемое на экране. При последующих измерениях необходимо вычитать значение внутреннего сопротивления щупов для повышения точности измерений.
Особенностью контроля сопротивления изоляции является влияние сопротивления человеческого тела на погрешность. В случае замера небольших сопротивлений, человек может держать щупы для мультиметра за неизолированную часть. Это не приведет к существенному отклонению от действительной величины. В случае с измерение сопротивлений более 1 МОм касание человека, особенно влажными руками делает измерения не точными.
DT-838
Для проверки целостности цепи либо отсутствия короткого замыкания используется режим прозвонки.
Такое название он носит по причине того, что в случае когда щупы для мультиметра соприкасаются либо измеряют сопротивление до 50 Ом помимо отображения информации на экране создается звуковой сигнал.
Наличие динамика в DT-838 позволяет создавать звуковой сигнал
Инструкция как прозвонить проводник:
- Подсоединить щупы с двух концов проводника;
- Наличие звукового сигнала говорит о целостности провода;
- При отсутствии реакции следует зачистить от окислов концы проводника перед тем как прозвонить;
- Если звуковой сигнал не появился, значит присутствует обрыв.
Последовательность как прозвонить наличие короткого замыкания:
- Подсоединить прибор к двум электрически несвязанным местам;
- Наличие звукового сигнала говорит о КЗ.
Определяясь какой мультиметр выбрать, рекомендуется также обратить внимание на возможность измерения температуры. Работа тестера связана не только с электрическими измерениями. Проверка мультиметром неэлектрических величин стала возможной благодаря термопаре, используемой вместо щупов.
В некоторых мультиметрах она имеет отдельный разъем для подсоединения.
DT-838 обладающий режимом прозвонки и измерения температуры
Измерение тока
Тестер позволяет производить замер тока. Для измерения постоянного тока требуется разрыв цепи, как показано на рисунке ниже.
Подключение мультиметра в качестве амперметра
Описание измерения тока:
- Красный щуп вставляется в зависимости от предела измерения. Так, например, незначительная утечка тока определяется при среднем положении красного щупа и включении прибора на значение 200 мА;
- Для измерения тока до 10 А красный щуп вставляется в верхний разъем. Необходимо помнить, что в большинстве случаев устройство мультиметра не предполагает плавкой вставки для защиты данного гнезда.
Мультиметры, обладающие токовыми клещами, позволяют производить измерение переменного тока без разрыва цепи. Примером может быть мультиметр DT266FT. Питание мультиметров с токовыми клещами происходит от кроны на 9 В.
Мультиметр DT266FT
Дополнительные функции
Проведя обзор мультиметров, пользователь может выделить основные дополнительные возможности. Данные функции редко требуются обычному домашнему умельцу, но при серьезном подходе к электротехническим задачам, являются крайне необходимыми.
Примером дополнительной функции является проверка емкости. На рисунке ниже показано как проверить конденсатор мультиметром. Для этого используется специально отведенный для этих целей разъем, который есть не у всех мультиметров. Проверка конденсатора происходит так же, как проверить транзистор мультиметром. Исследуемый элемент вставляется в соответствующий разъем, а на приборе включается требуемый режим.
Проверка емкости
Обособлено стоят полностью автоматизированные дискретные мультиметры. Эксплуатация мультиметра, оснащенного данной функцией позволяет не переживать о правильности установки предела измерения. Его применение основано лишь на выборе измеряемого параметра.
Питание мультиметров обычно происходит от аккумуляторной батареи, так как одноразовая крона не способна обеспечить длительное энергоснабжение вычислительных мощностей хорошего тестера.
Тестер с автоматическим определением предела измерений
Определится какой мультиметр лучше выбрать следует из функций, которые понадобятся в процессе пользования. Например, если предполагается только мелкий ремонт бытовой техники, то измерение частоты или интерфейс связи с ПК будут лишними. Важно комплексно оценивать характеристики, которыми обладает тестер.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Как пользоваться мультиметром. Измерения мультиметром
Мультиметр представляет собой комбинированный универсальный измерительный прибор, сочетающий в себе несколько разных функций от разнообразных приборов. Данное устройство способно измерить диапазон электрических величин.
Наименьшим набором функций такого устройства является измерение величины тока, напряжения и сопротивления.
Но в настоящее время технологии постоянно совершенствуются, а производители стараются создать все более функциональное устройство. Таким образом, изготовители добавляют в набор функций много всего, например, измерение частоты тока, емкости конденсаторов, а также падения напряжения на определенном переходе, температуры кое-каких параметров транзисторов и так далее. Такой набор функций делает современный мультиметр не самым простым в использовании изделием. Поэтому могут возникать вопросы, как же им нужно пользоваться.
Существует два основных вида мультимеров — цифровые и аналоговые. Они имеют некоторые внешние отличия в приборах для отображения измеряемых величин. В устройстве аналогового типа он является стрелочным, а в цифровом – индикаторным. Практически все сейчас ассоциируют со словом мультиметр именно цифровую модель. Поэтому речь пойдет об использовании именно такого прибора.
Можно в качестве примера рассмотреть распространенные приборы серии DT-830 либо же М-830. Там есть несколько различных модификаций с отличиями в маркировке и некоторых функциях.
На внешней панели мультиметра находится семисегментный жидкокристаллический индикатор, который и отображает величины, измеряемые на нем. В центральной части прибора находится переключатель пределов измерения и величин.
На передней части устройства находится много разнообразных обозначений, среди которых выключение мультиметра, режим измерения значений постоянного тока, звуковая прозвонка проводов, проверка исправности диодов, режим измерения значений сопротивления и многое другое.
В правом нижнем углу на панели находится три гнезда, которые используются для подключения шнуров со щупами, входящими в комплект. Нижнее гнездо используется для общего провода на всех диапазонах и во всех режимах. Среднее гнездо применяется для плюсового провода, а верхнее для этого же провода, но в режиме измерения тока не более десяти ампер.
В качестве элемента питания мультиметра используется батарейка типа «Крона» на девять Вольт.
Под задней крышкой находится специальный предохранитель, емкость которого обычно составляет 250 мА. Он обеспечивает защиту прибора в режиме измерения тока, пределы которого не превышают 200 мА.
Очень важно понять, как правильно пользоваться мультиметром. В качестве примера будем использовать модель М-831. Стоит напомнить, что при помощи этого прибора можно измерить переменное и постоянное напряжение до 600 вольт.
Как использовать устройство при измерении постоянного напряжения?Надо понимать, как грамотно измерить постоянное напряжение. Первым делом необходимо выбрать предел измерения, а также род измеряемого напряжения. Для того, чтобы измерить постоянное напряжение, мультиметр обладает целым диапазоном значений, которые можно установить при помощи специального переключателя пределов.
Для установки лимитов измерения нужно приблизительно определить значение, которое хочется измерить. В этом случае необходимо действовать в соответствии с конкретной обстановкой.
Если, например, производится измерение напряжения элементов питания, то нужно искать надписи на элементах. А если производится измерение напряжения в разнообразных электрических схемах, то человек наверняка знает, как пользоваться мултиметром, потому что новички в этом вопросе обычно не лазят туда.
Предположим, что необходимо произвести измерение постоянного напряжения на аккумуляторе от определенного электронного устройства. Нужно изучить надписи на аккумуляторе. Там обычно находится информация о напряжении. После этого требуется установить предел измерения, который будет больше найденного значения, однако не намного. Желательно, чтобы он был близок к данному значению, что позволит произвести более точные измерения.
Затем надо подключить мультиметр к клеммам аккумулятора. Щуп черного цвета подключается к гнезду COM мультиметра, а другой – к минусу источника напряжения, который измеряется. Красный щуп надо подключить к плюс источника напряжения и к гнезду VΩmA.
После этого нужно просто снять с ЖК-индикатора значение постоянного напряжения.
Если нет информации относительно примерной величины измеряемого напряжения, то лучше всего начать измерение с установки максимального предела. Для нашей модели устройства это будет 600 вольт, после чего можно последовательно приближаться к лимиту, который окажется самым близким к измеряемому значению.
Использование устройства при измерении переменного напряженияИзмерение в этом случае осуществляется обычно в соответствии с таким же принципом, что и измерение постоянного напряжения. Необходимо переключить прибор в специальный режим, подобрать соответствующий предел напряжения. После этого производится подключение щупов к источнику переменного напряжения, а с индикатора снимаются полученные показания.
Использование при измерении постоянного токаНадо сразу отметить, что устройства 830-ой серии могут измерять только лишь значения постоянного тока, из-за чего с их помощью невозможно измерить показатели в цепи переменного тока.
Для этих целей нужно подыскать другое устройство. Мультиметр для измерения тока надо подключить в разрыв цепи, которая измеряется.
Также нужно определить максимально возможное значение тока в цепи. Если оно будет составлять менее 200 мА, то надо подобрать соответствующий предел. Затем красный щуп подключается к гнезду VΩmA, включается мультиметр. Желательно подключать его в цепь, когда там будет снято напряжение. Еще одним немаловажным нюансом является то, что в характеристиках приборов от кое-каких изготовителей не советуют включать прибор более чем за пятнадцать секунд до начала измерения тока на пределе в десять ампер.
Использование при измерении сопротивленияДля измерения данного показателя при помощи мультиметра нужно включить устройство в один из пределов измерения. Их обычно пять. Необходимо придерживаться основных правил измерения, чтобы добиться желаемого результата.
Если заранее есть информация относительно измеряемого сопротивления, то лимит надо подбирать больше значения сопротивления, однако максимально близко к нему.
Только лишь в данном случае можно будет минимизировать погрешность измерений сопротивления.
Если значение неизвестно заранее, то нужно устанавливать максимальный предел, после чего постепенно менять пределы и последовательно подходить к необходимому значению сопротивления.
Надо помнить о том, что если на экране прибора начнет отображаться значение «1», то измеряемое сопротивление будет большим, чем установленный измерительный лимит. В таком случае надо просто переключить предел, увеличив его. Для измерения надо просто подключить щупы к элементу, показатели которого надо измерять. После этого нужно просто снять показания с индикатора прибора.
Видео о правильном использовании мультиметра
Обзор автомобильного мультиметра DT-832. Как пользоваться: Блог автолюбителя Николая Ваганова
ytimg.com/vi/ZVKPN9mjPKU/0.jpg» frameborder=»0″ src=»https://www.youtube.com/embed/ZVKPN9mjPKU?feature=player_embedded»/>
С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры.
Так, что же такое мультиметр?
Мультиметр — это многофункциональный (от слова «мульти»), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. То есть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.
Наряду с этими основными функциями мультиметр может также иметь множество дополнительных, в зависимости от модели и цены устройства. Например, такие, как измерение температуры, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.
Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.
Рассмотрим наиболее распространенный и доступный мультиметр DT-832 под брендом ТЕК.
| Рис.1 |
Цифра 832 говорит нам о том, что прибор имеет звуковую индикацию целостности цепи — очень полезная и обязательная функция. Также, в эту серию входят DT-830 — не имеет звуковой индикации, DT-838 — имеет дополнительный термощуп для измерения температуры.
Прибор позволяет проводить измерения при температуре от 0°C до +40°C, хотя, хорошо работает и при отрицательных температурах. Точность измерений +-1%.
Стоит также упомянуть, что данный прибор выпускается под различными брендами, хотя, по сути, начинка там везде одинаковая (Китай же).
Так, в комплект поставки входит — сам мультиметр, два измерительных щупа к нему и инструкция. Источник питания — батарейка 9 В типа «Крона» находится уже внутри устройства, кстати, для ее замены придется откручивать заднюю крышку.
Рис. 2 Щупы уже «доработаны»😊 |
Данный прибор позволяет измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).
| Рис.3 Корпус довольно хрупкий |
| Рис.4 Пайка неплохая |
| Рис.5 Очень много технических терминов |
Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.
В самый нижний разъем под обозначением «СОМ» вставляется черный «отрицательный» щуп, два верхних предназначены для красного «положительного».
«VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, то есть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.
«10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.
Теперь перейдем к измерениям. Но, сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то начинаем с наивысшего предела (не касается измерения сопротивления).
| Рис.7 |
1. Измерение переменного напряжения
В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке.
Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.7), с потребителем или без. В нашем случае просто вставляем щупы в отверстия розетки.
Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!
| Рис.8 Не прикасайтесь к концам! |
Как мы видим, на данный момент напряжение в сети составляет около 245 В, что находится у верхней границы нормы для бытовых сетей. В соседнюю розетку можно, например, подключить чайник или утюг, чтобы измерить как падает напряжение под нагрузкой.
2. Измерение постоянного напряжения
Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания.
Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет «отрицательные» значения. Такая функция мультиметра также позволяет находить нам определять полярность провода «+» или «-«.
| Рис.9 Правильное и «неправильное» подключение |
В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.
3. Измерение силы постоянного тока
Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи до или после потребителя.
Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ — мультиметр сразу выйдет из строя!
Для примера определим силу тока в цепи состоящей из 1,5 В батарейки и индикаторной отвертки с лампочкой. Для этого устанавливаем наивысший предел 10 А, красный щуп переставляем в верхнее, силовое гнездо. Разрываем цепь и один щуп подключаем к плюсовому «+» выходу батарейки, а второй к вводу лампы — показывает значение 0,04 А, теперь понижаем предел и получаем более точное значение 0,4 mА.
| Рис.10 |
Необходимо отметить, что измерить силу тока в сети 220 В мы не сможем, прибор не имеет данной функции.
Измерение силы потребляемого тока позволит нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле или определить размер «утечки тока».
4. Прозвон цепей и диодов.
В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов и светодиодов.
Измерения, как и в случае с проверкой сопротивления, проводятся при отключенном источнике питания. Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения.
Если где-то есть обрыв, то звуковой сигнал не прозвучит, а на дисплее высветится циферка «1» в левом углу — это означает, что «сопротивление стремится к бесконечности», т.е. цепь разомкнута.
| Рис.11 12mВ — падение напряжения на спирали лампы |
При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также величину падения напряжения в нем — ключевой параметр исправности.
| Рис.11 Диод не пробит, падение напряжения в норме |
В заключение хотел бы дать некоторые советы по выбору автомобильного мультиметра:
1. Выбирайте модель со встроенной звуковой индикацией.
2. С наличием плавкого предохранителя, который можно заменить, иначе устройство можно считать одноразовым.
3. С прорезиненным ударопрочным корпусом.
4.
Желательно с выдвижной подставкой.
Но для первого ознакомления подойдет и самый простенький, чтобы не жалко было.
Подписывайтесь на блог! Удачи на дорогах!
% PDF-1.5 % 1 0 obj > / OCGs [77 0 R 96 0 R 116 0 R 131 0 R 161 0 R 183 0 R] >> / Страницы 2 0 R / Тип / Каталог >> endobj 92 0 объект > поток 2009-05-15T09: 51: 13 + 08: 002009-05-15T09: 36: 35 + 08: 002009-05-15T09: 51: 13 + 08: 00
666667114.652778Миллиметры
0 0,0 240,0 325,0] / Тип / Страница >>
endobj
10 0 obj
> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 119 0 R / TrimBox [0.0 0.0 240.0 325.0] / Type / Page >>
endobj
11 0 объект
>
endobj
12 0 объект
>
endobj
13 0 объект
>
endobj
14 0 объект
> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 186 0 R / TrimBox [0.0 0.0 240.0 325.0] / Type / Page >>
endobj
64 0 объект
[]
endobj
185 0 объект
> поток

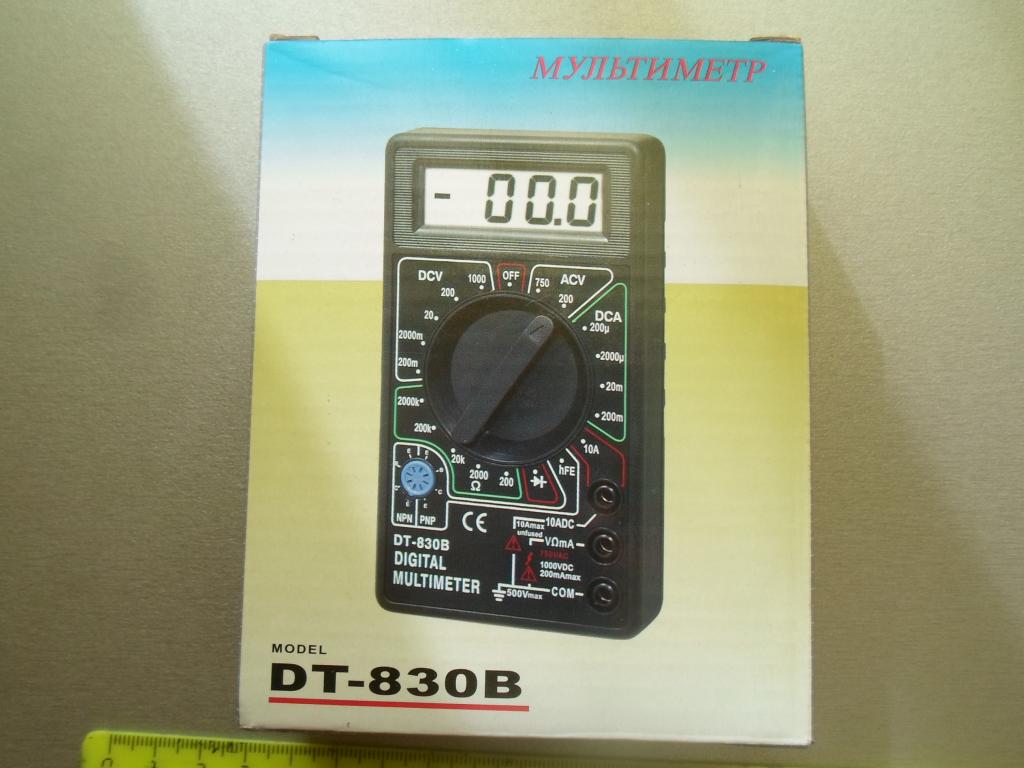

HWKoW4 $! Gn, 9 ڌПринципиальная схема мультиметра dt 830b.Цепи мультиметра
СХЕМА МУЛЬТИМЕТРА
В настоящее время выпускаются три основные модели цифровых мультиметров: dt830, dt838, dt9208 и m932. На наших рынках появилась первая модель DT830.
Мультиметр цифровой DT830
Постоянное давление:
Предел: 200 мВ, Разрешение: 100 мкВ, Точность: ± 0,25% ± 2
Предел: 2 В, Разрешение: 1 мВ, Точность: ± 0,5% ± 2
Предел: 20 В, Разрешение: 10 мВ, Точность: ± 0,5% ± 2
Предел: 200 В, Разрешение: 100 мВ, Точность: ± 0.
5% ± 2
Предел: 1000 В / 600 В, Разрешение: 1 В, Точность: ± 0,5% ± 2
Напряжение переменного тока:
Предел: 200 В, Разрешение: 100 мВ, Точность: ± 1,2% ± 10
Предел: 750 В / 600 В, Разрешение: 1 В, точность: ± 1,2% ± 10
Диапазон частот от 45 Гц до 450 Гц.
Постоянный ток:
Предел: 200 мкА, Разрешение: 100 нА, Точность: ± 1,0% ± 2
Предел: 2000 мкА, Разрешение: 1 мкА, Точность: ± 1,0% ± 2
Предел: 20 мА, Разрешение: 10 мкА, Точность: ± 1,0% ± 2
Предел: 200 мА, разрешение: 100 мкА, точность: ± 1.2% ± 2
Предел: 10 А, Разрешение: 10 мА, Точность: ± 2,0% ± 2
Сопротивление:
Предел: 200 Ом, Разрешение: 0,1 Ом, Точность: ± 0,8% ± 2
Предел: 2 кОм, Разрешение: 1 Ом, Точность: ± 0,8% ± 2
Предел: 20 кОм, Разрешение: 10 Ом, Точность: ± 0,8% ± 2
Предел: 200 кОм, Разрешение: 100 Ом, Точность: ± 0,8% ± 2
Предел: 2000 кОм, Разрешение: 1 кОм, Точность: ± 1,0% ± 2
Выходное напряжение в диапазонах: 2,8 В
Тест транзисторов HFE:
I, постоянный: 10 мкА, Uc-e: 2,8 В ± 0,4 В, диапазон измерения hFE: 0-1000
Тест диодов
Испытательный ток 1.
0 мА ± 0,6 мА, тест U 3,2 В макс.
Полярность: автоматическая, Индикация перегрузки: «1» или «-1» на дисплее, Частота измерения: 3 изм. в секунду, Питание: 9 В. Цена около $ 3.
Более совершенной и многофункциональной моделью стал цифровой мультиметр, стал dt838. Наряду с обычными функциями сюда добавлен встроенный генератор синусоидальной волны 1 кГц.
Мультиметр цифровой DT838
Измерений в секунду: 2
Постоянное напряжение U = 0.1 мВ — 1000 В
Напряжение переменного тока U ~ 0,1 В — 750 В
Постоянный ток I = 2мА — 10А
Диапазон частот переменного тока 40-400 Гц
Сопротивление R 0,1 Ом — 2 МОм
Входное сопротивление R 1 МОм
Коэффициент усиления — от h31 до 1000 — транзисторы
Режим непрерывности
Блок питания 9В, Крона ВЦ
Цена около 5 уе.
Внутренняя и внешняя начинка практически идентична модели dt830. Аналогичная особенность — низкая надежность подвижных контактов.
В настоящее время одной из самых продвинутых моделей является цифровой мультиметр 932 … Особенности: автоматический выбор диапазона и бесконтактный поиск статического электричества.
Цифровой мультиметр 932
Технические характеристики цифрового мультиметраm932:
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерения 600 мВ; 6; 60; 600; 1000 В
Точность ± (0,5% + 2 цифры)
Макс. разрешение 0,1 мВ
In. сопротивление 7,8 МОм
Защита входа 1000 В
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерения 6; 60; 600; 1000 В
Макс.разрешение 1 мВ
Диапазон частот 50-60 Гц
In. полное сопротивление 7,8 МОм
Защита входа 1000 В
Постоянный ток Пределы измерения 6; 10 A
Точность ± (2,5% + 5 цифр)
Макс. разрешение 1 мА
ПЕРЕМЕННЫЙ ТОК Пределы измерения 6; 10 А
Макс. разрешение 1 мА
Диапазон частот 50–60 Гц
Измерение среднеквадратичных значений — 50–60 Гц
Защита входа Предохранитель 10 A
СОПРОТИВЛЕНИЕ Пределы измерения 600 Ом; 6; 60; 600 кОм; 6; 60 МОм
Точность ± (1% + 2 цифры)
Макс.
разрешение 0,1 Ом
Защита входа 600 В
МОЩНОСТЬ Пределы измерения 40; 400 нФ; 4; 40; 400; 4000 мкФ
Точность ± (3% + 5 цифр)
Макс. разрешение 10 пФ
Защита входа 600 В
ЧАСТОТА Пределы измерения 10; Сто; 1000 Гц; десять; Сто; 1000 кГц; 10 МГц
Точность ± (1,2% + 3 цифры)
Макс. разрешение 0,001 Гц
Защита входа 600 В
COEF. НАПОЛНЕНИЕ ИМПУЛЬСА Диапазон измерения 0,1 — 99,9%
Точность ± (1,2% + 2 цифры)
Макс.разрешение 0,1%
ТЕМПЕРАТУРА Диапазон измерения — -20 ° C — 760 ° C (-4 ° F — 1400 ° F)
Точность ± 5 ° C / 9 ° F)
Макс. разрешение 1 ° С; 1 ° F
Защита входа 600 В
TEST P-N Макс. испытательный ток 0,3 мА
Испытательное напряжение 1 мВ
Защита входа 600 В
CIRCUIT CIRCUIT Порог Испытательный ток Защита входа 600 В
ОБЩИЕ ДАННЫЕ Макс. отображаемое число 6000
Линейная шкала 61 сегмент
Скорость измерения 2 секунды
Автоотключение через 15 минут
Электропитание 9 В Тип «Крона»
Условия эксплуатации 0 ° С — 50 ° С; отн.
влажность: не более 70%
Условия хранения -20 ° С — 60 ° С; отн. влажность: не более 80%
Габаритные размеры 150 x 70 x 48 мм
Совсем недавно мне от одного автомобилиста достались 2 тестера DT-830B — выглядят они совершенно новыми. Он сказал, что они сгорели из-за неправильного подключения к батарее амперметра в положении 10А, он говорит, что включил параллельно во время зарядки батареи, так что накрыли сначала одну, потом купили второй и он постигла та же участь.Попросил для себя, потому что у моего тестера той же марки изношенный чехол, и вообще он не переносит падения со стола, поэтому я решил попросить его отдать мне эти два, чтобы поменять корпус. Приступил к работе, снял крышку и решил сам убедиться в ее неисправности.
Визуально обнаружил отсутствие одной клеммы, видимо аккумулятор вынули, не заботясь о исправности платы. Предохранитель исправен, резисторы в норме — поэтому для проверки ставлю положение вольтметра, подключаю щупы — 0.00 на дисплее.
Омметр тоже, амперметр и т.д. Решил убрать плату, и вот:
Обнаружил перегоревшую дорожку возле клеммы с аккумулятором, иногда такая дорожка горит, но предохранитель цел.
Подключил как мог и приступил к сборке, хочу обратить особое внимание неопытных любителей домашнего ремонта на эти подшипники, которые могут потеряться при быстрой разборке, а без них не видно четкого переключателя.
Собрал — работает.Радости было много, открыл второй, а удивлению не было предела …
В итоге + 2 тестера за 25 минут, собрав обоих, проверили их на работоспособность — работают как новые!
Справа мой тестер и рядом два — теперь тоже мои 🙂 Осталось разобраться, зачем мне их сейчас 3, но это уже другая история. Желаю всем внимательно отнестись к любой технике, прежде чем отказываться от нее, ведь зачастую ремонт заключается в простейших действиях по восстановлению контактов.
Мультиметр — один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители при ремонте домашней электропроводки и электроприборов.
Без него у любого электрика нет рук. Раньше для измерения напряжения, тока и сопротивления требовалось три разных прибора. Теперь все это можно измерить одним универсальным прибором. Использовать цифровой мультиметр очень просто.
Следует помнить два основных правила:
- ⚡ где правильно подключить измерительные провода
- ⚡ , в какое положение установить переключатель для измерения различных величин
Внешний вид и разъемы мультиметра
На лицевой стороне тестера все надписи на английском, да еще с использованием аббревиатуры.
Что означают эти ярлыки:
- ВЫКЛ — прибор выключен (чтобы батареи прибора не разряжались, установите переключатель в это положение после измерений)
- ACV — измерение переменной U
- DCV — постоянное измерение U
- DCA — измерение постоянного тока
- Ом — измерение сопротивления
- hFE — измерение характеристик транзисторов
- значок диода — прозвонка или проверка диода
Режимы переключаются с помощью центрального поворотного переключателя.
В самом начале использования цифрового мультиметра рекомендуется сразу обозначить отметку указателя на переключателе контрастной краской. Например так:
Большая часть выхода прибора из строя происходит именно из-за неправильного выбора положения переключателя.
Питание осуществляется от батареи кроны. Кстати, по разъему для подключения короны косвенно можно судить, собран ли тестер на заводе или где-то в китайских «кооперативах».При качественной сборке соединение происходит через специальные разъемы, предназначенные для коронки. В версиях более низкого качества используются обычные пружины.
Мультиметр имеет несколько измерительных проводов и только два измерительных провода. Поэтому важно правильно подключить щупы для измерения определенных величин, иначе можно запросто сжечь прибор.
Зонды обычно бывают разных цветов — красного и черного. Черный зонд подключается к разъему с надписью COM (переводится как «общий»).
Красный зонд в два других разъема. Разъем 10ADC используется, когда необходимо измерить ток от 200 мА до 10 А. Разъем VΩmA используется для всех других измерений — напряжения, тока до 200 мА, сопротивления, целостности цепи.
Основную нарекания вызывают заводские пробники, идущие в комплекте с устройством. Практически каждый второй владелец мультиметра рекомендует заменить их на более качественные. Однако их стоимость может быть сопоставима со стоимостью самого тестера. В крайних случаях их можно улучшить, усилив изгибы проводов и изолируя концы зондов.
Если вы хотите себе качественные силиконовые щупы с кучей насадок, то можете заказать их с бесплатной доставкой на Алиэкспресс.
Arrow также широко использовались в прошлом. Некоторые электрики даже отдают предпочтение им, считая их более надежными. Однако обычным потребителям пользоваться ими менее удобно из-за большой погрешности шкалы измерений. Кроме того, при работе со стрелочным мультиметром обязательно угадывать полярность контактов.
Для цифровых, если они неправильно подключены к полюсам, показания будут просто отображаться со знаком минус. Это нормальный режим работы, который не повредит мультиметр.
Основные операции мультиметра
Измерение напряжения
Как использовать цифровой мультиметр для измерения напряжения? Для этого установите переключатель мультиметра в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то переведите переключатель в положение ACV.Вставьте щупы в разъемы COM и VΩmA.
Прежде всего, проверьте правильность подключения разъемов. Если один из них по ошибке установить на контакт 10ADC, при измерении напряжения произойдет короткое замыкание.
Начать измерение с максимального значения на приборе — 750 В. В этом случае полярность щупов не играет никакой роли. Необязательно касаться нуля черным щупом, а фаз красным. Если на дисплее отображается значение намного меньше, а перед ним стоит цифра «0», это означает, что для более точного измерения вы можете переключиться в другой режим с более низкой шкалой уровня напряжения, которую мультиметр позволяет вам измерять.
.
При измерении постоянного напряжения (например, проводки в автомобиле) переключитесь в режим постоянного напряжения.
А также начать измерения с самой большой шкалы, постепенно снижая шаги измерения. Для измерения напряжения щупы необходимо подключить параллельно измеряемой цепи, при этом придерживая пальцами только изолированную часть щупа, чтобы самому не попасть под напряжение. Если на дисплее отображается значение напряжения со знаком минус, это означает, что вы изменили полярность.
ВНИМАНИЕ: при измерении напряжения обязательно проверяйте правильность установки шкалы мультиметра. Если начинать измерять напряжение при включенном переключателе DCA, то есть измерять ток, то можно запросто создать короткое замыкание прямо в руках!
Некоторые опытные электрики советуют при измерении напряжения в розетке держать оба щупа в одной руке. При плохой изоляции щупов и их поломке это позволит в некоторой степени обезопасить себя от поражения электрическим током.
Мультиметр работает от батарейки (используется заводная головка на 9 Вольт). Если батарея начинает разряжаться, мультиметр начинает врать. Вместо 220В розетка может показывать все 300 или 100 вольт. Поэтому, если показания прибора начинают вас удивлять, в первую очередь проверьте блок питания. Косвенным признаком разряда батареи может быть хаотичное изменение показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.
Измерение тока
Устройство может измерять только постоянный ток.Переключатель должен находиться в положении — DCA.
Будьте осторожны! При измерении тока, если вы не знаете приблизительно, в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, в противном случае, измеряя ток более 200 мА на разъеме VΩmA, можно легко перегореть внутренний предохранитель.
Здесь датчики, в отличие от измерения напряжения, должны быть подключены последовательно с измеряемым объектом.
То есть придется разорвать цепь и затем подключить щупы к образовавшемуся зазору. Сделать это можно в любом удобном месте (в начале, середине, конце цепочки).
Чтобы не держать щупы постоянно руками, для крепления можно использовать крокодилов.
Имейте в виду, что если по ошибке перевести переключатель в режим ACV (измерение напряжения) при измерении тока, то с прибором ничего страшного не произойдет. А если наоборот, то мультиметр выйдет из строя.
Измерение сопротивления
Для измерения сопротивления установите переключатель в положение — Ω.
Выберите желаемое значение сопротивления или снова начните с самого большого. Если вы измеряете сопротивление на исправном устройстве или проводе, рекомендуется отключать от него питание (даже от аккумулятора). Таким образом, данные измерений будут более точными. Если во время измерения на дисплее отображается значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель необходимо поместить в больший диапазон измерения.
Если отображается «0», то, наоборот, уменьшите шкалу измерения.
Чаще всего мультиметр в режиме сопротивления используется при ремонтных работах, для проверки исправности бытовой техники, исправности обмоток, отсутствия короткого замыкания в цепи.
При измерении сопротивления не прикасайтесь пальцами к оголенным частям щупов — это повлияет на точность измерения.
Звонок
Другой часто используемый режим тестера — дозвон.
Для чего это нужно? Например, чтобы найти обрыв в цепи, или наоборот — убедиться, что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понимать, что с самой цепью — целая она или нет.
Следует отметить, что на DT830B отсутствует звуковой сигнал.
У других марок, как правило, сигнал слышен при сопротивлении цепи не более 80 Ом.Сам режим набора происходит по положению указателя — проверка диодов.
Также полезно использовать шкалу, чтобы проверить целостность самих датчиков, замкнув их друг на друга.
Так как при частом использовании они могут выйти из строя, особенно в том месте, где провод входит в трубку зонда. Обязательно перед каждым измерением убедитесь, что в области, к которой вы будете подключать датчики целостности, отсутствует напряжение, иначе вы можете сжечь устройство или создать короткое замыкание.
Безопасность при работе с мультиметром
- ⚡ не измерять во влажном помещении
- ⚡ не переключать пределы измерений во время самих измерений
- ⚡ не измеряют напряжение и силу тока, если их значения больше тех, на которые рассчитан мультиметр
- ⚡ используйте измерительные провода с хорошей изоляцией
Надеюсь, этот материал помог вам ознакомиться с основными параметрами мультиметра.И вы можете безопасно и продуктивно использовать его при ремонтных работах.
Радиолюбители периодически сталкиваются с проблемой поломки мультиметра. Чаще всего проблема в том, что мультиметр пропаял кислотой и контакты просто окисляются.
В этом случае устранить проблему очень легко, но есть более серьезная проблема, например (как в моем случае), забыв разрядить конденсатор, вставляют его в цифровой мультиметр и хотят измерить емкость , после чего тестер вообще отказывается что-либо измерять.
Раскрыв мультиметр, явно ничего не увидим, так как микросхема убита статикой. Сама микросхема скорее всего будет с номерами 324, как на фото. Принципиальный dT9205A схема банка.
Но поскольку мультиметр китайского производства, то, скорее всего, мы не найдем никаких данных по этой микросхеме. Так что сначала ничего не нашел, но потом решил поискать, введя не все элементы надписи микросхемы, а только цифры.И результат меня порадовал — микросхема оказалась lm324, а точнее китайской копией, только с другими буквами. Есть возможность поменять его на какой-нибудь другой ОУ. Если у вас в городе есть радиомагазин, то вы можете быстро съездить туда и купить эту микросхему, но если такого магазина нет (как в моем случае) или он далеко, а измеритель емкости очень нужен, то мы поменять на любую существующую микросхему, содержащую в себе 4 операционных усилителя.
Если нет четверок, просто поставьте две микросхемы, содержащие 2 ОУ, как я сделал сначала.
Правда, потом выяснилось, что с ними мультиметр выдает ошибку. Это было связано с тем, что коэффициент усиления моих операционных усилителей отличался от коэффициента усиления lm324. Но деваться было некуда, как я уже говорил ранее, у нас нет радиомагазинов, да и заказ онлайн тоже не лучший вариант — придет заказ долго, и я решил поставить другие. Буквально за пару дней до ремонта мультиметра DT9205A поступил заказ на пять TL074.
Правда у меня они были в DIP корпусе и чтобы он не мешал закрытию крышки DT9205A — перепаял проводами.
Возможно, при смене ОУ, даже если он lm324, мультиметр покажет приглушение некорректно. В этом случае, если отклонение не очень большое, то эту ошибку устраняет подстроечный резистор рядом с микросхемой (показан красной стрелкой), но поскольку могут быть отклонения в номинале конденсатора, лучше измерить его емкость на другом мультиметре и настройте свою на то же значение.
И напоследок пара фото работы после ремонта.
С тех пор прошло достаточно времени — и мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265
Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205
Флюс SKF
В любом случае, как бы вы ни демонтировали этот резистор с платы, на плате останутся неровности старого припоя, снимать нужно демонтажной оплеткой, окунув ее в спиртово-канифольный флюс.Накладываем кончик оплетки прямо на припой и прижимаем, разогревая жало паяльника, пока весь припой с контактов не впитается в оплетку.
Тесьма демонтажная
Ну, тогда дело техники: берем резистор, купленный в радиомагазине, кладем на освободившиеся от припоя контактные площадки, сверху прижимаем отверткой и касаемся площадок и выводов, расположенных на края резистора острием 25-ваттного паяльника припаяйте на место.
Паяльная оплетка — применение
С первого раза наверняка криво получится, но самое главное восстановится девайс.
На форумах мнения о таком ремонте разделились, одни утверждали, что из-за дешевизны мультиметров ремонтировать их вообще нет смысла, мол выкинули и пошли покупать новый, другие даже были готовы перейти до конца и перепаять АЦП). Но как показывает этот случай, иногда ремонт мультиметра бывает довольно простым и экономичным, и с таким ремонтом справится любой домашний умелец.Каждый! AKV.
В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов разной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегрированный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6 производства MAXIM. В результате было разработано несколько успешных недорогих моделей цифровых мультиметров серии 830, таких как M830V, M830, M832, M838.Вместо буквы М может стоять ДТ. Эта серия инструментов в настоящее время является самой распространенной и воспроизводимой в мире.
Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянного тока до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой непрерывности соединений, измерения температуры с термопарой и без нее, генерации меандра с частотой 50… 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является компания Precision Mastech Enterprises (Гонконг).
Схема и работа устройства
Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572PV5). Его структурная схема представлена на рис. 1, а распиновка для корпуса DIP-40 — на рис. 2. Перед ядром 7106 в зависимости от производителя могут быть разные префиксы: ICL7106, ТС7106 и др.В последнее время все чаще используются бесчиповые микросхемы (DIE-микросхемы), кристалл которых припаян непосредственно к печатной плате.
Рассмотрим схему мультиметра M832 от Mastech (рис.
3). Контакт 1 микросхемы IC1 обеспечивает положительное напряжение питания батареи 9 В, а контакт 26 — отрицательное напряжение питания батареи. Внутри АЦП находится стабилизированный источник напряжения 3 В, его вход подключен к контакту 1 IC1, а выход — к контакту 32. Контакт 32 подключен к общему контакту мультиметра и гальванически подключен к входу COM. устройства.Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, переменного тока его выхода — на вход микросхема 36 (в режиме измерения токов и напряжений). Делитель устанавливает потенциал U er на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 обеспечивают защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда аккумулятора.Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных знаков дисплея.
Рисунок: 3.
Принципиальная схема мультиметра M832
Измерение напряжения
Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1… R6, с выхода которого через переключатель (по схеме 1-8 / 1 … 1-8 / 2) подается на защитный резистор R17.Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот. Затем сигнал поступает на прямой вход микросхемы АЦП, вывод 31. Потенциал общего вывода, генерируемый источником стабилизированного напряжения 3 В, вывод 32, поступает на обратный вход микросхемы.
При измерении переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны так, чтобы при измерении синусоидального напряжения прибор показывал правильное значение.Защиту АЦП обеспечивают делитель R1… R6 и резистор R17.
Измерение тока
Упрощенная схема мультиметра в режиме измерения тока представлена на рис.
5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, которые переключаются в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат отображается. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.
Измерение сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выражаемая формулой (2). Схема показывает, что один и тот же ток от источника напряжения + LJ протекает через эталонный резистор Ron и измеряемый резистор Rx (токами входов 35, 36, 30 и 31 можно пренебречь), а соотношение UBX и Uon равно соотношение сопротивлений резисторов Rx и Ron.R1… .R6 используются как опорные резисторы, R10 и R103 используются как резисторы установки тока. Защиту АЦП обеспечивают термистор R18 (в некоторых дешевых моделях используются обычные резисторы 1 .
.. 2 кОм), транзистор Q1 в режиме стабилитрона (устанавливается не всегда) и резисторы R35, R16 и R17 на входах 36, 35 и 31 АЦП.
Режим непрерывной работы
В схеме набора используется IC2 (LM358), который содержит два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.Когда напряжение на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается открытие ключа на транзисторе Q101, в результате чего издается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.
Неисправности мультиметров
| Проявление дефекта | Возможная причина | Устранение дефекта |
|---|---|---|
| Контрольные элементы C1 и R15 | ||
| Открыть контакты разъема | ||
| При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В они изменяются от 200 В до 240 В | ||
| Припой IC2 штырьки | ||
| Для восстановления надежного контакта необходимо: Исправить токопроводящие резинки; Протрите соответствующие контактные площадки на печатной плате спиртом; Повременить эти контакты на плате | ||
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.
.. 60 Гц и амплитудой несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея положите его на плоскую поверхность дисплеем вверх, подключите один щуп мультиметра M832 к общему выходу индикатора (нижний ряд, левый выход), а другой щуп мультиметра поочередно подключите к остальным. дисплея. Если есть возможность добиться зажигания всех сегментов дисплея, значит, он исправен.
В режиме измерения тока при использовании входов V, Ω и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель перегорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметр установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае могут перегореть сопротивления R5… R8, а на сопротивлениях это может не проявиться визуально. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток течет через прибор, но на дисплее отображаются нули.
Если в режиме измерения напряжения сгорят резисторы R5 или R6, прибор завысит показания или покажет перегрузку. Когда один или оба резистора полностью сгорели, прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При перегорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.
При подаче очень высокого напряжения на вход прибора в режиме измерения напряжения может произойти пробой элементов (резисторов) и печатной платы; В случае режима измерения напряжения цепь защищена делителем на сопротивлениях R1… R6.
Источник стабилизированного напряжения 3 В в АЦП для дешевых китайских моделей на практике может давать напряжение 2,6 … 3,4 В, а для некоторых устройств он перестает работать уже при напряжении питающей батареи 8,5 В.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго приближается к значению перегрузки («1» на дисплее) или вообще не выставляется.
«Вылечить» некачественную микросхему АЦП можно, уменьшив значение сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «сбрасывает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.
В приборах серии DT иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.
Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора гудит зуммер. Этот дефект устраняется припаиванием электролитического конденсатора 5 мкФ параллельно силовой цепи. Если это не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто возникает такая неприятность, как протечка аккумулятора.
Небольшие капли электролита можно стереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и распайки пищалки с помощью щетки, например зубной щетки, необходимо тщательно намылить доску с двух сторон и промыть под проточной водой из-под крана. Повторив стирку 2 … 3 раза, доску просушивают и устанавливают в корпус.
В большинстве выпускаемых в последнее время устройств используются АЦП на микросхемах DIE.Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это значительно снижает ремонтопригодность устройств, поскольку при выходе из строя АЦП, что довольно часто встречается, его сложно заменить. Неупакованные АЦП иногда чувствительны к яркому свету. Например, если вы работаете возле настольной лампы, погрешность измерения может увеличиться. Дело в том, что индикатор и плата прибора имеют некоторую прозрачность, и свет, проникая через них, попадает на кристалл АЦП, вызывая фотоэлектрический эффект.
Для устранения этого недостатка нужно снять плату и после снятия индикатора приклеить место расположения кристалла АЦП (он хорошо виден сквозь плату) плотной бумагой.
Схемы М830 … Разница не большая DT830 или М830 …
В исключительных случаях каждый должен уметь пользоваться измерительными приборами.
Вольтамперметр — универсальный прибор (сокращенно от «тестер» от слова «тест»). Разновидностей очень много. Мы не будем рассматривать их все.Возьмем самый доступный мультиметр китайского производства DT-830B.
МУЛЬТИМЕТР DT-830B состоит из:
-дисплея с
-переключателем многопозиционного
-разъемов для подключения щупов
-панели для проверки транзисторов
— задней крышки (потребуется для замены аккумуляторной батареи прибора, 9- вольт Крона)
Положения переключателей разделены на секторы:
ВЫКЛ / ВКЛ — выключатель питания устройства
DCV — Измерение постоянного напряжения (вольтметр)
ACV- измерение максимального напряжения тока (вольтметр)
hFe — сектор включения измерения транзистора
1.
5v-9v- проверка АКБ.
DCA — Измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции
измерения снимаются в течение нескольких секунд).
Diode — сектор для проверки диодов.
Ом — сектор измерения сопротивления.
Сектор DCV
На этом устройстве сектор разделен на 5 диапазонов. Измерения проводятся от 0 до 500 вольт. С большим напряжением постоянного тока мы столкнемся только при ремонте телевизора.Это устройство следует эксплуатировать с особой осторожностью при высоком напряжении.
При переключении в положение «500» вольт на экране в верхнем левом углу загорается предупреждение HV. дело в том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно осторожным.
Обычно измерение напряжения осуществляется переключением верхних позиций диапазона на нижние, если неизвестно значение измеряемого напряжения. Например, перед тем, как замерить напряжение на аккумуляторе сотового телефона или автомобиля, на котором написано максимальное напряжение 3 или 12 вольт, то мы спокойно ставим сектор в положение «20» вольт.
Если выставить меньшее значение, например «2000» милливольт, устройство может выйти из строя. Если надеть большую, показания прибора будут менее точными.
Если вам неизвестно значение измеряемого напряжения (конечно, в рамках бытовой электротехники, где оно не превышает значения прибора), то установите «500» вольт в верхнее положение. и сделайте замер. В общем, приблизительное измерение с точностью до одного вольта может быть на позиции «500 вольт».
Если требуется более высокая точность, переключитесь только в нижнее положение, чтобы измеренное напряжение не превышало значение в положении переключателя прибора. Этот прибор удобен для измерения постоянного напряжения тем, что не требует обязательной полярности. Если полярность щупов («+» — красный, «-» — черный) не совпадает с полярностью измеренного напряжения / th, то в левой части экрана появится знак «-», а значение будет соответствовать измеренному.
Сектор ACV
Сектор имеет 2 позиции на этом типе устройства — «500» и «200» вольт.
Соблюдайте осторожность при измерении напряжения 220–380 вольт.
Порядок измерения и настройки позиций такой же, как и в секторе DCV.
Сектор DCA.
Это миллиамперметр постоянного тока, который используется для измерения малых токов, в основном в электронных схемах. Мы пока не будем полезны.
Во избежание поломки прибора не ставьте переключатель на этот сектор, если вы забудете и начнете измерять напряжение, прибор выйдет из строя.
Секторный диод.
Одна позиция для проверки диодов на пробой (при малом сопротивлении
) и обрыв цепи (бесконечное сопротивление).Принципы измерения основаны на работе омметра. Как и hFE.
Сектор HFE
Для измерительных транзисторов имеется гнездо, указывающее, в какое гнездо установить какую ножку транзистора. Транзисторы с проводимостью p-p-p и p-p-p проверяются на пробой, поломку и большее отклонение от стандартных сопротивлений переходов.
Мультиметр цифровой М832. Схема электрическая, описание, характеристики
Невозможно представить себе верстак ремонтника без удобного недорогого цифрового мультиметра.
В данной статье описывается устройство цифровых мультиметров серии 830, наиболее частые неисправности и способы их устранения.
В настоящее время выпускается огромное количество разнообразных цифровых средств измерения разной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегрированный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6 производства MAXIM.В результате было разработано несколько удачных недорогих моделей цифровых мультиметров серии 830, таких как М830В, М830, М832, М838. Вместо буквы М может стоять ДТ. Эта серия инструментов в настоящее время является самой распространенной и воспроизводимой в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянного тока до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов.
Кроме того, в некоторых моделях присутствует режим звуковой непрерывности соединений, измерения температуры с термопарой и без нее, генерации прямоугольной волны с частотой 50… 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является компания Precision Mastech Enterprises (Гонконг).
Рисунок: 1. Структурная схема АЦП 7106
В основе мультиметра лежит АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572PV5). Его структурная схема представлена на рис. 1, а распиновка для корпуса DIP-40 — на рис. 2. Перед ядром 7106 в зависимости от производителя могут быть разные префиксы: ICL7106, ТС7106 и др.В последнее время все чаще используются бесчиповые микросхемы (DIE-микросхемы), кристалл которых припаян непосредственно к печатной плате.
Рисунок: 2. Распиновка АЦП 7106 в корпусе DIP-40
Рассмотрим схему мультиметра M832 от Mastech (рис. 3). Контакт 1 микросхемы IC1 обеспечивает питание положительной батареи 9 В, а контакт 26 — отрицательную батарею.
Внутри АЦП находится стабилизированный источник напряжения 3 В, его вход подключен к контакту 1 IC1, а выход подключен к контакту 32.Контакт 32 подключен к общему выводу мультиметра и гальванически подключен к COM-входу устройства.
Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне напряжений питания — от номинального до 6,5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, переменного тока его выхода — на ввод микросхемы 36 (в режиме измерения токов и напряжений).
Делитель устанавливает потенциал U er на выводе 36, равный 100 мВ.Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных знаков дисплея.
Рисунок 3. Принципиальная схема мультиметра M832
Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:
Стабильность и точность дисплея зависит от стабильности этого опорного напряжения.
Показания дисплея N зависят от входного напряжения UBX и выражаются числом:
Рассмотрим работу устройства в основных режимах.
Измерение напряженияУпрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 … R6, с выхода которого через переключатель (согласно схема 1-8 / 1 … 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот.Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. Потенциал общего вывода, формируемый источником стабилизированного напряжения 3 В, вывод 32, поступает на инверсный вход микросхемы.
Рисунок: 4. Упрощенная схема мультиметра в режиме измерения напряжения
При измерении переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны так, чтобы при измерении синусоидального напряжения прибор показывал правильное значение.
Защиту АЦП обеспечивают делитель R1 … R6 и резистор R17.
Рисунок: 5. Упрощенная схема мультиметра в режиме измерения тока
Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока, последний протекает через резисторы RO, R8, R7 и R6, которые переключаются в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат отображается.Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях может не устанавливаться) и предохранителем F.
Измерение сопротивления
Рисунок: 6. Упрощенная схема мультиметра в режиме измерения сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления зависимость выражена по формуле (2). Схема показывает, что один и тот же ток от источника напряжения + LJ протекает через эталонный резистор Ron и измеряемый резистор Rx (токами входов 35, 36, 30 и 31 можно пренебречь), а соотношение UBX и Uon равно соотношение сопротивлений резисторов Rx и Ron.
R1… R6 используются в качестве опорных резисторов, R10 и R103 используются в качестве резисторов установки тока. Защиту АЦП обеспечивают термистор R18 (в некоторых дешевых моделях используются обычные резисторы 1 … 2 кОм), транзистор Q1 в режиме стабилитрона (устанавливается не всегда) и резисторы R35, R16 и R17 на входах 36, 35 и 31 АЦП.
В схеме набора используется IC2 (LM358), который содержит два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.Когда напряжение на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, которое открывает переключатель на транзисторе Q101, в результате чего подается звуковой сигнал. испускается. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.
Неисправности мультиметров Все неисправности можно разделить на заводские (а такое бывает) и поломки, вызванные ошибочными действиями оператора.
Поскольку в мультиметрах используется плотная проводка, возможны замыкания элементов, плохая пайка и обрыв выводов элементов, особенно расположенных по краям платы. Ремонт неисправного устройства следует начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.
| Проявление дефекта | Возможная причина | Устранение дефекта |
|---|---|---|
| При включении устройства дисплей загорается, а затем гаснет | Неисправность задающего генератора микросхемы АЦП, сигнал с которой поступает на подложку ЖКИ | Контрольные элементы C1 и R15 |
| При включении устройства дисплей загорается, а затем гаснет.При снятии задней крышки аппарат нормально работает | Когда задняя крышка устройства закрыта, винтовая контактная пружина опирается на резистор R15 и замыкает цепь задающего генератора | Согнуть или немного укоротить пружину |
| При включении прибора в режиме измерения напряжения показания дисплея меняются с 0 на 1 | Неисправны или плохо припаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14 | Припаять или заменить C2, C4, C5, R14 |
| Устройство долго обнуляет показания | Некачественный конденсатор СЗ на входе АЦП (вывод 31) | Заменить СЗ на конденсатор с низким коэффициентом поглощения |
| При измерении сопротивлений дисплей долго настраивается | Некачественный конденсатор С5 (схема автоматической коррекции нуля) | Заменить C5 конденсатором с низким потреблением энергии |
Устройство работает не во всех режимах, IC1 перегревается. | Длинные штыри разъема замкнуты между собой для проверки транзисторов | Открыть контакты разъема |
| При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В они изменяются от 200 В до 240 В | Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора | Заменить СЗ на рабочий конденсатор с низким коэффициентом поглощения |
| При включении мультиметр либо постоянно пищит, либо наоборот молчит в режиме набора номера | Плохая пайка выводов микросхемы Ю2 | Припой IC2 контакты |
| Сегменты на дисплее исчезают и появляются | Плохой контакт между контактами ЖК-дисплея и платы мультиметра через токопроводящие резиновые вставки | Для восстановления надежного контакта необходимо: закрепить токопроводящими резинками; протрите соответствующие контактные площадки на печатной плате спиртом; облучить эти контакты на плате |
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.
.. 60 Гц и амплитудой несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея положите его на плоскую поверхность дисплеем вверх, подключите один щуп мультиметра M832 к общему выходу индикатора (нижний ряд, левый выход), а другой щуп мультиметра поочередно подключите к остальным. дисплея. Если есть возможность добиться зажигания всех сегментов дисплея, значит, он исправен.
Вышеуказанные неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, поскольку хорошо защищен от входных перегрузок. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного устройства следует начинать с проверки напряжения питания и работоспособности АЦП: напряжение стабилизации 3 В и отсутствие пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, Ω и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель перегорает позже, чем успевают пробиться предохранительные диоды D2 или D3.
Если в мультиметр установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае могут перегореть сопротивления R5 … R8, а на сопротивлениях это может не проявиться визуально. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток течет через прибор, но на дисплее отображаются нули. Если в режиме измерения напряжения сгорят резисторы R5 или R6, прибор завысит показания или покажет перегрузку.Когда один или оба резистора полностью сгорели, прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При перегорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения сопротивления неисправности обычно возникают в диапазонах 200 и 2000 Ом. В этом случае при подаче напряжения на вход резисторы R5, R6, R10, R18, транзистор Q1 могут перегореть, а конденсатор Sat — пробиться.Если транзистор Q1 пробит полностью, то при измерении сопротивления прибор покажет нули.
В случае неполного пробоя транзистора мультиметр с открытыми щупами покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор закорачивается переключателем и не влияет на показания мультиметра. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.
Если на дисплее нет индикации, при питании АЦП или есть визуально заметное выгорание большого количества элементов схемы, велика вероятность выхода АЦП из строя. Исправность АЦП проверяется путем контроля напряжения стабилизированного источника напряжения 3 В. На практике АЦП сгорает только при подаче на вход высокого напряжения, намного превышающего 220 В. Очень часто в соединении появляются трещины. у бескаркасного АЦП увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву…
При подаче очень высокого напряжения на вход прибора в режиме измерения напряжения может произойти пробой элементов (резисторов) и печатной платы, в случае режима измерения напряжения Схема защищена делителем на сопротивлениях R1 .
.. R6.
У дешевых моделей серии DT длинные выводы деталей можно замкнуть на экран, расположенный на задней стороне устройства, нарушив работу схемы. У Мастеха таких дефектов нет.
Стабилизированный источник напряжения 3 В в АЦП для дешевых китайских моделей на практике может давать напряжение 2,6 … 3,4 В, а для некоторых устройств перестает работать уже при напряжении 8,5 В.
Модели DT используют АЦП низкого качества и очень чувствительны к рейтингам интеграторов C4 и R14. Качественные АЦП в мультиметрах Mastech позволяют использовать элементы близких номиналов.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго приближается к значению перегрузки («1» на дисплее) или вообще не выставляется.«Вылечить» некачественную микросхему АЦП можно, уменьшив значение сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «сбрасывает» показания, например при измерении резистора 19,8 кОм показывает 19,3 кОм.
«Лечится» заменой конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.
Поскольку дешевые китайские фирмы используют некачественные неупакованные АЦП, нередки случаи поломки выводов, причину неисправности определить очень сложно и она может проявляться по-разному, в зависимости от сломанного вывода.Например, один из выходов индикатора не горит. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если он равен нулю, значит неисправен АЦП.
Эффективный способ найти причину неисправности — набрать штыри микросхемы аналого-цифрового преобразователя следующим образом. Используется другой, конечно же исправный, цифровой мультиметр.Включается в режиме проверки диодов. Черный щуп, как обычно, вставляется в гнездо COM, а красный — в гнездо VQmA. Красный щуп устройства подключается к выводу 26 (без питания), а черный поочередно касается каждой ножки микросхемы АЦП.
Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды с обратной связью, то при таком подключении они должны открываться, что отразится на дисплее как падение напряжения на открытом диоде.Реальное значение этого напряжения на дисплее будет немного выше, потому что в схему включены резисторы. Таким же образом проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюс питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если во время этих проверок поменять полярность включения на противоположную, то прибор всегда должен показывать обрыв цепи, потому что входное сопротивление хорошей микросхемы очень велико.Таким образом, клеммы, показывающие конечное сопротивление при любой полярности подключения к микросхеме, можно считать неисправными. Если прибор показывает обрыв цепи на любом подключении исследуемого выхода, то девяносто процентов этого указывает на внутренний обрыв цепи. Этот метод тестирования достаточно универсален и может использоваться при тестировании различных цифровых и аналоговых микросхем.
Имеются неисправности связанные с некачественными контактами на переключателе кредла, аппарат работает только при нажатии на кредл.Фирмы, производящие дешевые мультиметры, редко смазывают дорожки под кулисным переключателем, поэтому они быстро окисляются. Часто следы грязные. Ремонт осуществляется следующим образом: вынимается печатная плата из корпуса, а дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, аппарат отремонтирован.
В приборах серии DT иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.
Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора гудит зуммер. Этот дефект устраняется припаиванием электролитического конденсатора 5 мкФ параллельно силовой цепи. Если это не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто возникает такая неприятность, как протечка аккумулятора.Небольшие капли электролита можно стереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и распайки пищалки с помощью щетки, например зубной щетки, необходимо тщательно намылить доску с двух сторон и промыть под проточной водой из-под крана. После повторения стирки 2 … 3 раза доска сушится и устанавливается в корпус.
В большинстве выпускаемых в последнее время устройств используются АЦП на микросхемах DIE.Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это значительно снижает ремонтопригодность устройств, поскольку при выходе из строя АЦП, что довольно часто встречается, его сложно заменить. Неупакованные АЦП иногда чувствительны к яркому свету. Например, если вы работаете возле настольной лампы, погрешность измерения может увеличиться. Дело в том, что индикатор и плата прибора имеют некоторую прозрачность, и свет, проникая через них, попадает на кристалл АЦП, вызывая фотоэлектрический эффект.
Для устранения этого недостатка нужно снять плату и после снятия индикатора приклеить место расположения кристалла АЦП (он хорошо виден сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, обязательно несколько раз повернуть кулисный переключатель мультиметра, чтобы переключение произошло четко и без заеданий: дефекты пластика не подлежат ремонту.
Публикация: www.cxem.net
См. Другие статьи раздела.Цифровой мультиметрlcd dt 830
Отличные новости !!! Вы попали в нужное место для цифрового мультиметра с жк-дисплеем dt 830. Теперь вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший цифровой мультиметр с ЖК-дисплеем dt 830 вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цифровой мультиметр с ЖК-экраном dt 830 на AliExpress.
Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в цифровом мультиметре с ЖК-экраном dt 830 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.
Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.
Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lcd digital multimeter dt 830 по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Цифровой мультиметрDT 830 — Variety House
Характеристики
DT830D — цифровой мультиметр китайского производства. Он способен измерять напряжение, ток, сопротивление, транзистор, диод и имеет функцию генератора сигналов. Однако вы должны знать, что он не может измерять значения конденсаторов. Существует множество фирменных версий этого счетчика с одинаковым номером модели.
Мне удалось найти версии UNI-T, DOSS, Fuke, Haoyue, Nora и Sunwa, которые были идентичны показанной в этой статье и основаны на том же чипе серии 830.Этот измеритель имеет корпус ICL7106 Chip on Board (COB), а показатели точности почти такие же, как у DT830B.
К этому измерителю не прилагается руководство по обслуживанию или какие-либо инструкции, вместо этого значения точности указаны на обратной стороне коробки. Если вам нужна дополнительная информация о точности, обратитесь к статье DT830B. Если вам нужно руководство по обслуживанию, то у меня есть раздел, посвященный ICL7106, который должен быть очень полезным, потому что в нем есть схема мультиметра.
Обратите внимание, что спецификация модели и цена могут изменяться со временем. Предлагаемое содержимое (например, коробка, инструкция, датчики) также может отличаться у разных продавцов; поэтому рекомендуется поискать лучшее предложение, доступное в настоящее время на аукционных сайтах.
Обзор
Я решил приобрести этот счетчик по трем причинам; у него очень яркий привлекательный цвет, есть функция генератора сигналов, и это было всего 2,50 фунта стерлингов, включая почтовые расходы! Я проверил измерения напряжения до 20 В и убедился, что они точные.
Измерения сопротивления до 2 МОм также были достаточно хороши для использования в хобби, и функция генератора сигналов также работала нормально. Для испытаний полупроводников функция проверки транзисторов была адекватной, а проверка диодов точно измерила прямое падение напряжения!
ЖК-дисплей красивый и четкий, а его сегменты достаточно толстые, чтобы их можно было разобрать. Контрастность намного лучше, чем у более ранних измерителей. Этот конкретный также имеет символ HV и отрицательный символ.
Этот счетчик имел маркировку CE; однако, если я правильно помню, это логотип самосертификации и не представляет собой никакого независимого формального тестирования.
Плохие очки: вы должны знать о некоторых незначительных косметических проблемах. Заглушки зонда не вставлены или установлены неправильно. Передняя наклейка переключателя была плохо приклеена с неровной поверхностью.
Контрастность ЖК-дисплея — Отлично
Как видите, контрастность ЖК-дисплея замечательная! Если у вас есть цифровой мультиметр, которому больше пяти лет, то хорошая новость в том, что они добились огромных успехов в ЖК-технологии.
Производителей ЖК-дисплеев очень мало, поэтому некоторые из высокопроизводительных счетчиков будут иметь такой же дисплей.
Технические характеристики:
Предохранитель: шунты без предохранителей
Для измерения тока инструкции на задней крышке указывают на наличие предохранителя. Однако если заглянуть внутрь, то предохранителя нет! Предохранитель — очень важный компонент безопасности, который должен быть включен во все счетчики. Они есть даже в самых дешевых бюджетных моделях. Шунты без предохранителей означают, что ваш счетчик не может защитить себя от перегрузок по току. В таком случае след на печатной плате сгорит или основной чип будет поврежден, и, следовательно, ваш счетчик прослужит недолго.
Поскольку предохранитель отсутствует, максимальный номинальный ток также может быть неточным. На счетчике есть отметка «200 мА макс.». Это заставило меня задуматься, был ли это рейтинг следа печатной платы. Этот измеритель может быть поврежден, если установлено значение 200 мА, и вы по ошибке пропустите через него 1 ампер.
Следовательно, вам нужно быть очень осторожным при измерении тока или лучше не использовать его для измерения тока.
Сопротивление провода зонда
Сопротивление проводов зонда равно 0.5 Ом, а качество такое же, как и в более ранних моделях серии DT830. Если вы решите использовать этот измеритель, вам понадобятся более качественные пробники, в противном случае не используйте опцию 10 А для измерения тока.
Хотя мой пришел запечатанным и совершенно новым, датчики периодически подключались. Я связался с продавцами, и они с радостью предоставили вам замену.
Испытание дуги 1000 В
Хотя этот измеритель имеет настройки 200 В, 750 В и 1000 В, я бы не стал использовать этот измеритель для каких-либо высоких напряжений в этом диапазоне.
Чтобы я мог использовать его для более высоких напряжений, мне потребовались бы серьезные гарантии, включая отчеты об испытаниях дуги и несколько тяжелых британских логотипов сертификации безопасности, прежде чем я даже подумал бы об этом.
Сам по себе европейский знак CE для меня бессмысленен.
Нюхательный тест
Недавно я получил электронное письмо от моего друга Авида, немецкого Википедиста, который сказал, что когда он нюхал пластик, он видел женщин…
Он был убежден, что китайцы подмешивали химические вещества в пластик, чтобы он мог их увидеть … Он даже показал мне фотографии своей обширной коллекции измерителей, которые он использовал для нюхания …
Я понюхал эту и с сожалением сообщаю, Авид, что я не видел женщин… 🙂
Заключение
Основанный на превосходной микросхеме DT830B, этот измеритель имеет те же показатели точности и обеспечивает адекватные показания.Система вилок и розеток на DT830B казалась немного лучше, чем на этой. Однако эта информация взята из ОДНОГО образца, который я купил. Если они сделали более качественные партии, то вы могли бы получить что-то совершенно другое, надеюсь, лучше. Завод постоянно совершенствует свою производственную линию, и есть вероятность, что они улучшили конструкцию.
В таком случае стоит покупать!
Для некритичного и любительского использования до 20 В и 200 мА это может подойти, но, как всегда говорит Скотти, «Я не могу этого гарантировать!» С другой стороны, он имеет приятный веселый яркий цвет и стоит 2 фунта стерлингов.50 включая почтовые расходы, это выгодная сделка! Я не был бы слишком удивлен, если бы этот счетчик поступил в продажу в фунтовых магазинах, и в этом случае я бы, вероятно, взял пять.
Эта статья является продолжением этой статьи, и в следующих разделах вы можете увидеть внутреннюю схему, корпус, селекторный переключатель и многое другое
Цифровой мультиметр MS8301A Руководство пользователя
Мультиметр цифровой коммерческий, электрический
Номер модели 1001418355 Модель MS8301A
Сохраните это руководство для использования в будущем.
Вопросы, проблемы, недостающие части? Прежде чем вернуться в магазин, позвоните в службу поддержки клиентов Home Depot Senrice с 8:00 до 19:00, EST, понедельник — пятница, 9:00 — 18:00, EST, суббота
.
1-877-527-0313
HOMEDEPOT.COM
Спасибо
Мы ценим доверие и уверенность, которые вы приобрели в компании Commercial Electric, купив этот цифровой мультиметр. Мы стремимся постоянно создавать качественные продукты, предназначенные для улучшения вашего дома.Посетите нас в Интернете, чтобы ознакомиться с полным ассортиментом нашей продукции для улучшения вашего дома. Спасибо, что выбрали Commercial Electric!
Информация по технике безопасности
Пожалуйста, внимательно прочтите это руководство и обратите внимание на соответствующие стандарты безопасной работы перед использованием этого глюкометра. Защита, обеспечиваемая прибором, будет нарушена, если его использовать не так, как указано производителем.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ: Это руководство содержит информацию и предупреждения, необходимые для безопасной эксплуатации и обслуживания счетчика.Перед использованием глюкометра рекомендуется внимательно прочитать и понять данное руководство по эксплуатации.
Непонимание этих Инструкций и несоблюдение предупреждений и инструкций, содержащихся в них, может привести к серьезным травмам или повреждению.
ВНИМАНИЕ! Полное соответствие стандартам безопасности может быть гарантировано только с помощью прилагаемых измерительных проводов.
ВНИМАНИЕ: Перед измерением напряжения с помощью щупа убедитесь, что к испытательному разъему транзистора не подключен электронный элемент.
ВНИМАНИЕ: Измерьте известное напряжение на измерителе, чтобы убедиться, что он работает правильно. Если глюкометр работает ненормально, немедленно прекратите его использование. Защитное устройство может быть повреждено. Если есть сомнения, обратитесь к квалифицированному специалисту для проверки счетчика.
ВНИМАНИЕ: Когда счетчик подключен к измерительным цепям, не касайтесь неиспользуемых клемм.
ПРЕДУПРЕЖДЕНИЕ. При подключении подключите общий измерительный провод перед подключением действующего измерительного провода.
При отключении отсоедините тестовый провод под напряжением, прежде чем отсоединить общий измерительный провод.
ПРЕДУПРЕЖДЕНИЕ. Отключите питание цепей и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи, диодов или емкости.
ВНИМАНИЕ: Не измеряйте напряжение выше 600 В в установках категории III.
ПРЕДУПРЕЖДЕНИЕ: Не используйте глюкометр со снятым корпусом (или его частью).
ВНИМАНИЕ: Соблюдайте осторожность при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока RMS.Такое напряжение создает опасность поражения электрическим током.
ВНИМАНИЕ: Никогда не выполняйте измерения сопротивления или целостности цепей под напряжением.
ВНИМАНИЕ: Не используйте прибор в среде взрывоопасного газа, пара или пыли.
ВНИМАНИЕ: Если диапазон измеряемого значения неизвестен, убедитесь, что диапазон, изначально установленный на измерителе, является максимально возможным значением.
ВНИМАНИЕ: При ремонте телевизоров или проведении измерений в цепях переключения питания помните, что импульсы напряжения большой амплитуды в контрольных точках могут повредить измеритель.Использование телевизионного фильтра ослабит любые такие импульсы.
ВНИМАНИЕ: Во время измерения прибором не прикасайтесь к неиспользуемой входной клемме.
ВНИМАНИЕ: Перед тем, как поворачивать переключатель «функция / диапазон», убедитесь, что зонд разомкнут и измеряется цепь.
ВНИМАНИЕ: Во избежание повреждения измерителя амплитуды не превышайте максимальные пределы входных значений, указанных в таблицах спецификаций.
ПРИМЕЧАНИЕ. Во время измерения держите пальцы за защитными кожухами.
Заявление о соответствии FCC
ВНИМАНИЕ: ДАННОЕ УСТРОЙСТВО СООТВЕТСТВУЕТ ЧАСТИ 15 ПРАВИЛ FCC. ЭКСПЛУАТАЦИЯ ПОДГОТОВЛЯЕТСЯ СЛЕДУЮЩИМ ДВУМ УСЛОВИЯМ: (1) ДАННОЕ УСТРОЙСТВО НЕ МОЖЕТ ВЫЗЫВАТЬ ВРЕДНЫХ ПОМЕХ, и (2) ДАННОЕ УСТРОЙСТВО ДОЛЖНО ПРИНИМАТЬ ЛЮБЫЕ ПОЛУЧЕННЫЕ ПОМЕХИ, ВКЛЮЧАЯ ПОМЕХИ, КОТОРЫЕ МОГУТ ВЫЗЫВАТЬ НЕЖЕЛАТЕЛЬНУЮ РАБОТУ.
ПРИМЕЧАНИЕ. ДАННОЕ ОБОРУДОВАНИЕ БЫЛО ИСПЫТАНО И СООТВЕТСТВУЕТ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВОГО УСТРОЙСТВА КЛАССА B В СООТВЕТСТВИИ С ЧАСТЬЮ 15 ПРАВИЛ FCC.ЭТИ ОГРАНИЧЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБЕСПЕЧЕНИЯ РАЗУМНОЙ ЗАЩИТЫ ОТ ВРЕДНЫХ ПОМЕХ ПРИ ЖИЛОЙ УСТАНОВКЕ. ДАННОЕ ОБОРУДОВАНИЕ ИСПОЛЬЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ РАДИОЧАСТОТНУЮ ЭНЕРГИЮ, И ЕСЛИ НЕ УСТАНОВЛЕНО И ИСПОЛЬЗУЕТСЯ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ, МОЖЕТ ВЫЗВАТЬ ВРЕДНЫЕ ПОМЕХИ РАДИОСВЯЗИ. ОДНАКО НЕТ ГАРАНТИИ, ЧТО ПОМЕХ НЕ ПРОИЗОЙДЕТ ПРИ ОПРЕДЕЛЕННОЙ УСТАНОВКЕ. ЕСЛИ ЭТО ОБОРУДОВАНИЕ ВЫЗЫВАЕТ ВРЕДНЫЕ ПОМЕХИ ПРИЕМ РАДИОИЛИ ТЕЛЕВИДЕНИЯ, КОТОРЫЕ МОЖНО ОПРЕДЕЛИТЬ, ВЫКЛЮЧАЯ ОБОРУДОВАНИЕ И ВКЛЮЧАЯ ОБОРУДОВАНИЕ, ПОЛЬЗОВАТЕЛЯ ПРИЗЫВАЕТСЯ ПОПЫТАТЬСЯ ИСПРАВИТЬ ВЗАИМОДЕЙСТВИЕ ОДНЫМ ИЛИ НЕСКОЛЬКИМИ ИЗ ДЕЙСТВИЙ: 900 -ИЗМЕНИТЬ ОРИЕНТАЦИЮ ИЛИ МЕСТОПОЛОЖЕНИЕ ПРИЕМНОЙ АНТЕННЫ.
-УВЕЛИЧЬТЕ РАССТОЯНИЕ МЕЖДУ ОБОРУДОВАНИЕМ И ПРИЕМНИКОМ. -ПОДКЛЮЧАЙТЕ ОБОРУДОВАНИЕ К РОЗЕТКЕ В ЦЕПИ, ОТЛИЧНОЙ ОТ ТО, К КОТОРОЙ ПОДКЛЮЧЕН ПРИЕМНИК.
-КОНСУЛЬТИРУЙТЕСЬ С ДИЛЕРОМ ORAN ОПЫТНЫМ РАДИО / ТЕЛЕХНИКОМ ЗА ПОМОЩЬЮ.
Гарантия
ГАРАНТИЯ: 12 месяцев
В течение одного года с даты покупки на этот продукт дается гарантия от любых дефектов материалов или изготовления. Эта гарантия аннулируется, если этот продукт когда-либо использовался при предоставлении коммерческих услуг или был сдан в аренду другому лицу.
Свяжитесь со службой поддержки клиентов по телефону 1-877-527-0313 или посетите сайт www.homedeDot.com.
Подготовка к эксплуатации
Описание продукта
Деталь | Описание | Кол-во |
А | ЖК-дисплей | 1 |
Б | Переключатель функций и диапазонов | 1 |
К | Разъем VflmAjack | 1 |
Д | COM-разъем | 1 |
E | Лоджек | 1 |
Ф. | Кнопка удержания данных | 1 |
г | Красный измерительный провод | 1 |
H | Черный измерительный провод | 1 |
Определение ЖК-дисплея
| ЖК Термин | Описание |
| AA | Индикатор низкого заряда батареи |
| BB | Индикатор отрицательного значения |
| CC | Индикатор переменного напряжения или тока |
| DD | Индикатор постоянного напряжения или тока |
| EE | Режим проверки диодов и непрерывности |
| FF | Режим удержания данных |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА
| Компонент | Спецификация |
| Условия окружающей среды | 600 В CAT III |
| Высота | До 2000 метров |
| Аккумулятор | 2xAAA 1. Батарейки 5 В |
| Предохранитель | F1: FF 10AH 600V F2: FF 400mA H 600V |
| Компонент | Спецификация |
| Точность | Точность указана на период в один год после калибровки и при температуре от 18 ° C до 28 ° C (от 64 ° F до 82 ° F) и относительной влажности до 80%. Характеристики точности имеют следующий вид:% от показания + количество младших разрядов). |
| Дисплей | 2000 отсчетов |
| Индикация низкого напряжения | на дисплее |
| Индикация выхода за пределы диапазона | ЖК-дисплеи «OL» |
| Индикация полярности | «-» отображается при отрицательной полярности |
| Операционная среда | 0C — 40C (32F -104F), относительная влажность <80% |
| Температура хранения | -10C — 50C (14F- 122F), относительная влажность <70%, батарея извлечена |
| Размер | 150 x 74 x 48 мм |
| Вес | Приблизительно 220 г (с батареей) |
ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
| Диапазон измерения | Разрешение | Точность |
| 200 мВ | 100пВ | (0. 5% от показания 3 цифры) |
| 2 В | 1 мВ | |
| 20 В | 10 мВ | |
| 200 В | 100 мВ | |
| 600 В | 1В | (0,8% от показания 5 цифр) |
Дополнительные характеристики:
— Защита от перегрузки: диапазон 200 мВ: 250 В постоянного или действующего переменного тока
— Остающиеся диапазоны: 600 В постоянного тока или среднеквадратичного значения переменного тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
| Диапазон измерения | Разрешение | Точность |
| 200 В | 100 мВ | (1.0% от показания 10 цифр) |
| 600 В | 1В | (1,2% от показания 10 цифр) |
Дополнительные характеристики:
— Защита от перегрузки: 600 В постоянного или среднеквадратичного переменного тока
— Диапазон частот: 40-400 Гц
— Отклик дисплея: средний отклик (калиброванный в среднеквадратичном значении синусоидальной волны)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОСТОЯННОГО ТОКА
Диапазон измерения | Разрешение | Точность |
2 мА | 1 мкА | (1. |
20 мА | 10 мкА | (1,0% цифр rdg-i-5) |
200 мА | 100 мкА | (1,5% показания + 5 цифр) |
10A | 10 мА | (3,0% цифр rdg-i-10) |
0% от показания + 3 цифры)Дополнительные характеристики:
— Защита от перегрузки: F1: FF 10A H 600V, F2: FF 400 mA H 600V, когда измеряемый ток больше 2A, время непрерывного измерения не может быть более 2 минут.Отключите ток и подождите 10 минут, прежде чем проводить еще одно измерение.
ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ
| Диапазон изм. | ||
| 20 кОм | 10 Ом | |
| 200 кОм | 100 Ом | |
| 2 МОм | 1 кОм | (1.0% цифр rdg-i-5) |
Дополнительные характеристики:
— Максимальное напряжение холостого хода: 2,4 В
— Защита от перегрузки: 250 В постоянного или среднеквадратичного переменного тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ ДИОДОВ И ЦЕПЕЙ
| Диапазон измерения | Описание |
Отображает приблизительное положительное напряжение диода. | |
| Когда сопротивление в открытом состоянии меньше, чем (7030) Ом, звучит встроенный зуммер. |
Дополнительные характеристики: Защита от перегрузки: 250 В постоянного или среднеквадратичного переменного тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ АККУМУЛЯТОРА
| Положение | Разрешение | Импеданс нагрузки | ||
| 1,5 В | 0,001 В | 47 Ом | ||
| 9 В | 0,01 В | 300 Ом | 0,01 В | 300 Ом |
Замените батареи. Если на ЖК-дисплее появляется символ низкого заряда батареи.
