Мультиметр как им пользоваться видео: Как пользоваться мультиметром — Основы электроники

При работе с высоким напряжением нужно быть осторожным и не касаться огол частей щупов. Это может быть смертельно опасно

Кроме того, не рекомендуется при измерении высокого напряжения браться обеими руками за щупы. Традиционно, один из щупов каким-то образом фиксируется на одном из электродов (в нашем случае — просто вставляется в розетку), а другими касаются второго электрода.Таким образом вероятность электрического током уменьшения.

Определение фазы

Определение фазы переменного напряжения

1 С помощью мультиметра можно также определять фазу переменного напряжения. Для этого прибора переключают настоящее напряжение на минимальный предел (в нашем случае ACV 200В). Щупы подключают стандартно.

2 Один из щупов (обычно чёрный) зажимают в руке, а красный поочерёдно подключают к каждому из электродов. В случае, если красный щуп подключается к нулю, на индикаторе будет высвечиваться либо 0, либо единица в младшем разряде (0.1 В)

Определение фазы переменного напряжения

3 Если же красный щуп подключить нау, что на экране будет индицироваться цифра, отличная от нуля или единицы в младшем разряде.

Особенности работы с мультиметром

Нужно проверять его режим работы перед измерением

• При работе с режимом работы симетром нужно быть очень внимательным, , поскольку в некоторых случаях легко перепутать его режим работы.
• Например, положение указателя режима, используемое для измерения сопротивления, может быть воспринято, как измерение высокого переменного напряжения.
• Если при этом включить прибор в сеть, то произойдёт короткое замыкание и в лучшем случае внутри прибора просто перегорит предохранитель. В худшем же от воздействия 220В переменки может сгореть измерительная часть прибора и его придётся выбросить.

Мультиметр выключатель

Во избежание использования альтернативного режима работы (стрелочку) пометить чем-то ярким , например, наклеить на нее кусочек яркой бумаги или изоленты, который будет хорошо видно.

ВИДЕО: Мультиметр. Как пользоваться мультиметром

9,3 Общий счет

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Актуальность информации

9

Доступность применения

9.5

Раскрытие темы

9,5

Как пользоваться мультиметром — учимся проводить измерения с подробной инструкцией

Быт современного человека насыщен электрической техникой и устройствами. Поэтому у любого хорошего электрического хозяина в его «арсенале» должны быть, помимо набора обычных инструментов, еще и приборы, позволяющие провести простейший диагностику или замерить параметры цепей, схем, источников питания и т.п. Простейшая индикаторная отвертка — это один из таких приборов, но, увы, ее функциональность уж слишком узка. Иное дело — мультиметр, позволяющий решать задачи.

Такие приборы в наше время представляют собой большое разнообразие, многие модели довольно приличного качества обладают вполне доступной стоимостью каждому. Так что не стоит проходить мимо них в магазине, оправдывая себя тем, что, мол, не умею с ними работать. Научиться простейшим операционным измерительным и диагностическим несложно — в этой статье мы как раз и расскажем о том, как пользоваться мультиметром.Причём, с изложением информации именно для начинающих. Так что сомнения в сторону — подобный прибор должен быть у каждого рачительного хозяина.

Что такое мультиметр и для чего он предназначен

Проектирование или диагностика электрических компонентов на точном измерении основных параметров в целом или на отдельных элементах цепей и элементов схемы, на оценке взаимосвязи этих физических характеристик и взаимного влияния. К таким базовым величинам между силой тока, напряжением и сопротивлением. Существует и ряд других величин, но они чаще всего являются производными от указанных.

Для основных величин их напряжения используются специальные приборы — в качестве раз фигурируют единицы измерения: для силы тока это амперметр, для вольтметр, и для сопротивления — омметр. Но иметь на рабочем месте целое «скопище» приборов — крайне неудобно. Поэтому со временем научились их объединить в одном корпусе, так, чтобы в любой момент можно было переключиться на трехмерные режимы измерений.Так и появились на свет мультиметры.

Кстати, одно из применяемых названий для подобный прибор — авометры (первые три буквы — это аббревиатура ампер-вольт-ом). Встречается наименование мультитестеры. «Кличут» коротким термином — тестеры. Сути это не меняет.

Итак, приходим к, что современный мультитестер в обязательном порядке возможности измерения напряжения, силы тока и электрического сопротивления. Многие приборы оснащены функцией проверки целостности участка проводки (цепи), то есть, как ее чаще называют — прозвонки (или же это выполняется на низшем пределе измерения сопротивления проводника). Полезным дополнением становится возможность проверки работоспособности полупроводниковых элементов — диодов и транзисторов. Наконец, мультитестеры, предназначенные для профессионального использования, могут проводить замеры индуктивности катушек, емкостей конденсаторов, частоты и даже температуры.

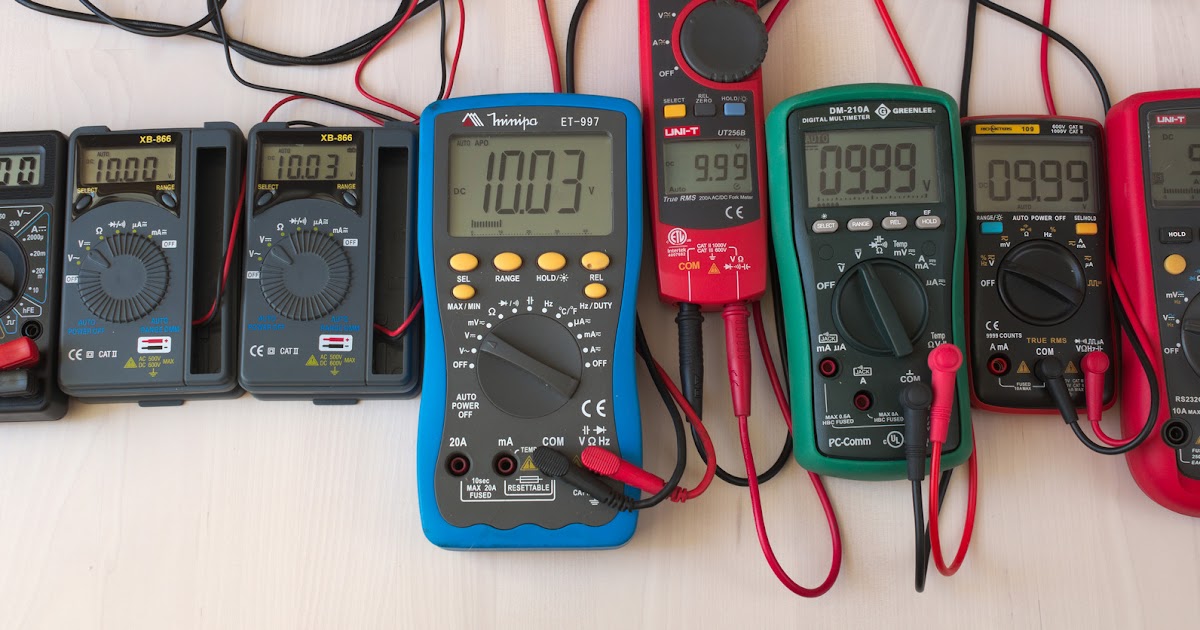

Все мультитестеры можно разделить на две большие группы.

• Аналоговые (стрелочные) модели — считаются устаревшими, хотя находятся здесь мастера «старой закалки», которые до сих пор именно им отдают предпочтение.

Такие приборы были удобны своей «наглядностью» в работе. Аналоговые мультиметры выпускаются и сейчас, в довольно компактном исполнении. Стоят они недорого, но, пожалуй, на этом их достоинства и заканчиваются.

В основе прибора лежит магнитоэлектрический амперметр, система встроенных резисторов и шунтов позволяет переходить к оценке напряжения и сопротивления. Погрешность — довольно высока, и во многом еще зависит от субъективных факторов, то есть от правильности восприятия показаний положения стрелки и умения читать шкалы.

Проблема еще и в том, что шкал — несколько, а для некоторых измеряемых параметров — шкала имеет еще и выраженную нелинейность, что может запутать неопытного человека.Кроме того, считываемый номинал еще и от цены деления — а она меняется вместе с переключением режима работы и пределов сдвига. Опытному работнику, понятно, достаточно просто бросить взгляд, чтобы увидеть результат, а вот у начинающего не исключены ошибки.

Еще один недостаток — обязательность соблюдения полярности при замере напряжения или силы тока в цепях или на источнике постоянного тока. В случае ошибки стрелка просто заваливается до упора влево. Вроде бы мелочь — но не вполне удобно.

И еще одно — при работе со стрелочными аналоговыми приборами им в обязательном порядке следует придавать «штатное», предусмотренное по эксплуатации положение. Например, только горизонтальное. В противном случае исчезнет возможность снятия показаний. При работе за столом — это полбеды, но если приходится проводить замеры на распределительном щите на участках домашней проводки — соблюдение подобных требований превращается в немалую проблему.

• Цифровые мультиметры пришли на смену аналоговым, и сейчас являются наиболее распространёнными. Показатели точности у них — намного выше. Даже самые недорогие модели бытового класса дают погрешность не более 1%, что уже очень неплохо. А предназначения порой имеют точность измерений, оцениваемую и в 0,1%.

Такая точность измерений обусловлена, во-первых, принципиально совершенно другим прибором. Механического измерительного узла здесь нет — параметры обрабатываются в электронном блоке, результаты показываются абсолютными величинами на цифровом дисплее. То есть нет никакой необходимости «приноравливаться» к шкалам или ввести какие-то поправочные коэффициенты. У многих приборов имеется индикация установленного режима работы и единицы измерения. Это снижает вероятность случайных ошибок, чем нередко грешат новички.

Пространственное положение прибора не играет никакой роли — его можно link так, чтобы было максимально удобно пользователю.Не случится никакой беды, если при замере постоянного тока или напряжения будет перепутана полярность — просто результат будет показан со знаком «минус».

Так что если читателю еще только предстоит приобретение мультитестера для своего хозяйства, безусловное предпочтение следует отдавать цифровым моделям. Они, кстати, сейчас уже не настолько дороги, чтобы обстоятельство могло отпугнуть потенциального покупателя.

Еще несколько слов о разновидностях мультитестеров, теперь уже конкретно цифровых. Речь идет об исполнении приборов.

Цены на мультиметр

мультиметр

• Самыми распространенными являются легкие компактные, портативные мультиметры, легко помещающиеся в руке работника. Небольшой электронный блок, работающий от автономного питания (батареек) и комплект проводов. Именно такие приборы обычно приобретают для бытового использования.

• Одна из наиболее сложных, а в некоторых случаях даже в какой-то мере опасных операций с мультитестером — это определение силы тока. Обычный прибор включает последовательность, то есть каким-то образом разрывать цепь, что не всегда видится возможным. Специалисты в таких случаях чаще прибегают к так называемым токоизмерительным клещам, которые позволяют снять показатели силы тока не только не разрывая цепи, но даже и не нарушая изоляцию проводников.

современных моделей таких токоизмерительных клещей оснащено и всеми остальными функциями мультиметра. Отличное решение для специалиста. Цена подобных приборов, безусловно, выше, в принципе, и ограничивает их спрос в непрофессиональной среде.

• Для условий сервисного центра, «хорошо» микроскопической «, для тех специалистов, требуется высокая точность и расширенная функциональность, выпускаются стационарные мультитестеры профессионального класса.

Такие приборы уже могут получать питание от обычной сети. Нередко они оснащены интерфейсом для компьютерам, имеют собственное программное обеспечение. Естественно, доступные функции у них — гораздо шире, а точность измерений — значительно выше.

Понятно, что для бытового использования приобретать такую ​​«роскошь» — неблагоразумно.

• На высшей ступени по функциональности и точности измерений стоят скопметры. Это — сочетание двух приборов в одном: мультиметра и осциллографа. Скопметры тоже бывают портативными или стационарными. Стоимость таких приборов очень немалая, и, естественно, приобретаются они исключительно профессионалами высокого класса.

Но зато подобный прибор позволяет проводить помимо обычных измерений, глубокий анализ электрических цепей, находить неисправности в трансформаторах, обмотках электродвигателей, импульсных блоках питания и т.п.

Знакомимся с мультиметра

Эта статья в основном для тех, кто делает только первые шаги в деле измерения параметров, можно порекомендовать приобрести несложный и недорогой мультитестер типа DT830b. Могут встречаться и несколько других модификаций: DT832, DT838 — разница невелика, и на процесс использования не оказет.

Параллельно предлагаю рассматривать еще одну модель — ZT102, которую приобрёл буквально на днях взамен, кстати, DT832, банально пропавшего по соседу по гаражу. Модель тоже не из дорогих, но имеет некоторые особенности. В частности, она интересна будет тем, что там несколько построена «технология» переключения режимов.

. способ управления.

Начнем с общего устройства этих моделей.

Мультиметр DT830 b

В базовый комплект входит сам мультиметр и пара проводов со щупами и разъемами для подключения к клеммам прибора. Для удобства провода делаются цветными — красный (как правило, используется для положительных контактов), и черный (общий).

На щупах проводов предусмотрены кольцевые бортики — гарды, для предотвращения соскальзывания пальцев к оголенному наконечнику.Надо постараться взять себе за правило никогда не нарушать эту «границу» — во избежание электрических травм.

Маленькая ремарка — нередко качество проводов, идущих в комплекте, не выдерживает никакой критики. Особо уязвимое место — соединение провода со щупом, так как здесь не исключаются обрывы, которые даже не всегда могут быть заметны. Тот, кто сталкивался с подобным, одновременно с этим недорогим и очень неплохим, в принципе, мультиметром сразу часто отдельно приобретает и пару качественных проводов.А иногда и две пары — одну со щупами, а вторую — с зажимами- «крокодилами».

Теперь — внешнее устройство прибора.

Сразу обращает на себя расположенный сверху жидкокристаллический дисплей (поз. 1). Он имеет четыре разряда. На нем будут высвечиваться снимаемые показания, а также информация о выбранном режиме и другие данные, указанные работы прибора.

В правом нижнем углу — вертикальный ряд круглых гнезд (поз. 2).Они предназначены для установки разъёмов измерительных проводов. О назначении каждого — будет сказано чуть ниже.

По центру вращающийся по кругу переключатель (поз.3). Его назначение — включение мультитестера, выбор необходимого режима и диапазона измерений. Вокруг переключателя нанесены обозначения этих режимов и диапазонов (поз. 4), разбитые по группам.

Наконец, в данной модели имеется еще один разъем (поз. 5), предназначенный для проверки транзисторов. Он также имеет свои обозначения — левая сторона предназначена для npn-элементов, правая — для pnp.Буквами около отверстий, в которые вставляются выводы, транзистора, обозначены: е — эмиттер, с — коллектор и b — база.

С обратной стороны прибора нет ничего, кроме головок винтов, которые необходимо выкрутить, чтобы добраться до батарейного отсека. Не вполне удобно — требуется полностью отделить нижнюю половинку корпуса, чтобы установить или заменить питание, но приходится мириться.

В качестве источника питания используется одна батарейка типа «Крона» с номиналом напряжения 9 вольт.

Теперь подробнее рассмотрим основные элементы коммутации и управления. Начнем с группы контактных гнезд.

1 — гнездо С OM , универсальное, предназначенное для проведения любых измерений. В него вставляется разъем черного провода.

2 — гнездо для разъема красного провода, который при измерении показаний силы тока или напряжения в цепи постоянного тока будет играть роль положительного контакта ( + ).Используется чаще всего — для любых измерений сопротивления и напряжения, вплоть до максимальных для этого прибора значений — 1000 В постоянного или 750 В переменного. Но по измерению силы тока — серьёзное ограничение: не более 500 мА. Надпись «FUSED» говорит о том, что эта цепь защищена предохранителем.

3 — гнездо для провода красного цвета, которое он переключается для замера показаний силы тока более 500 мА. Для данного прибора установлен и максимум — 10 А постоянного тока, о чем говорит предупреждающая надпись.

Но даже и в этом допустимом диапазоне токовая нагрузка на прибор будет очень немалой. Поэтому ниже указано еще одно предупреждение — длительность замера не должна превышать 10 секунд, а пауза между очередными замерами больших токов выдерживается менее 15 минут. В противном случае можно просто перегреть и спалить мультитестер. Кстати, надпись «UNFUSED» как раз говорит о том, что защита в виде плавкого предохранителя здесь даже не предусмотрено.

Теперь — рассмотрим переключатель режимов.

Для удобства пользователя режимы разбиты по группам, а в группах — по пределам измерений. Эти группы обведены криволинейными фигурами-границами, которые могут еще и выделяться цветом.

1 — переключатель смотрит строго вертикально вверх. Питание прибора выключено.

2 — группа положений переключателя для измерения постоянного напряжения. Может встречаться такое графическое обозначение, как показано на иллюстрации, или же надпись DCV ( DC Voltage — от английского термина Direct Current Voltage — постоянное напряжение). Предусмотрено пять пределов: нижний — до 200 мВ, верхний — до 1000 В.

3 — группа положений для измерения переменного напряжения. Обозначается или символом, как на иллюстрации, или аббревиатурой ACV ( AC Voltage — от английского AC Voltage — переменное напряжение). Здесь всего два диапазона — до 200 В и до 750 В.

4 — группа положений для измерений значений силы тока. Обратите внимание — в данной модели используется замер исключительно постоянного тока DCA (от английского Direct Current Amperage ).Предусмотрено пять диапазонов измерений. Нижний — с пределом до 200 микроампер (мкА), далее идут 2000 мкА, 20 и 200 мА (миллиампер), и, наконец — максимальный — до 10 А. При переключении на этот максимальный режим в обязательном порядке переставляется провод в соответствующем гнездо — об этом уже говорилось.

5 — группа положений для измерения электрического сопротивления. Пять диапазонов: минимальный — до 200 Ом, максимальный — до 2000 кОм (2 Мом). В минимальном диапазоне обычно создается и простая прозвонка участка цепи (проводника), если в данном примере эта функция не предусмотрена в приборе отдельно.

6 — режим для проверки работоспособности диодов. Показывает падение напряжения на pn-переходе диода. В обратном направлении проводимости быть не должно.

7 — специфическая функция, позволяющая проверить работоспособность pnp или npn транзисторов и измерить их коэффициент усиления по току. В этом режиме измерительные провода не используются — транзистор вставляется непосредственно в специфическое гнездо, о котором говорилось выше.

По сути, с этим прибором — разобрались полностью.

Мультиметр ZT102

Теперь выкладываю перед собой на стол новый приобретённый тестер ZT102, и начинаю разбираться с ним. Много интересного…

Иллюстрация	Краткое описание элемента управления и его функций
	Новый прибор упакован в коробку. На ней сразу заметно предупреждение — модификация мультитестера ZT102 — CATIII, с максимальным пределом измерений напряжения до 600 в любом режиме.
	Сам прибор находится в матерчатом непромокаемом чехле с завязками.
	Проверяю комплектность. Во-первых, это сам мультиметр, во-вторых несколько пар проводов.
	Первая пара — с обычными щупами. Удобные рукоятки, очень мягкие, пластичные, но при этом — довольно толстые провода. Продуман и колпачок, который можно снять, оголив металлический щуп по всей его длине, или надеть, оставив лишь едва выступающий кончик.Надо думать, в такой позиции будет безопаснее работать в тех условиях, когда имеется вероятность случайного задевания соседнего контакта на схеме или в коммутационной колодке.
	Вторая пара — вместо щупов на конце проводов зажимы- «крокодилы». Очень удачное дополнение — не придется приобретать отдельно.
	Третья пара — это не провода для измерений электрических параметров, термопара для определения температуры или иного объекта. Честно говоря, при приобретении мультиметра даже не обратил внимание на наличие этой функции.
	На задней половинке корпуса предусмотрена откидывающаяся подставка — можно расположить прибор для считывания результатов измерений.
	Под этой подставкой расположилась крышка батарейного отсека, фиксирующаяся одним винтом. В качестве источника питания используются две батарейки формата ААА, номиналом по 1,5 В.
	После установки элементов питания — пробный пуск. Загорелся дисплей — видно, что цифры очень крупные, хорошо различимые.
	Теперь — знакомство с средствами управления и контактами. Внизу по горизонтали расположились три гнезда. Центральное — общее «СОМ), куда будет включаться провод черного цвета. Слева — для подключения красного провода при измерении силы тока от 500 мА до 10 А. Справа — красный провод для всех остальных режимов работы. Оба контура, если верить надписям, защищены плавким предохранителем
	У переключателя — всего восемь положений, но некоторые из них подразумевают несколько режимов работы. А это переключение уже производится с помощью кнопки «SELECT» — желтая справа вверху. Крайнее левое положение переключателя — прибор выключен.
	Следующее положение: V — измерение напряжения в вольтах, постоянного…
	… и переменн. При всех режимах измерения переменного напряжения или тока появляется надпись «TRUR RMS». Это означает, что прибор рассчитывает и выдает «истинное среднеквадратичное значение», которое считается максимально достоверным.
	— Гц — частоты, в герцах
	-% — скважности сигнала (отношения периодичности импульса к его длительности).
	Третье положение: мВ — измерение напряжения в милливольтах, постоянного…
	… и переменн.
	Четвертое положение — в нем несколько функций: Ω — измерение электрического сопротивления, единицы измерения — мегаомы, килоомы, омы. Единицы автоматически будут показываться в верхнем верхнем углу.
	Ω со значком звуковых волн слева — прозвонка проводника, то есть проверка целостности. Сопровождается звуковым сигналом.
	— значок диода — соответственно, проверка диодов с индикацией падения напряжения на pn-переходе, в вольтах. При обратной полярности проводимости быть не (ПР).
	— Значок конденсатора — измерение емкости конденсатора в нФ или мкФ.
	Пятое положение — две функции: — значение частоты в Гц…
	… и скважности сигнала. Отчего-то эти функции продублированы — на положение измерения напряжения, и положением переключателя.
	Следующее положение: измерение силы тока в амперах, постоянное…
	… и переменн. Это положение переключателя предполагает и переустановку красного провода в левое гнездо.
	Следующее положение: измерение силы тока до 500 мА. Опять же, можно выбрать постоянный…
	… и переменный ток. Красный провод — на своем обычном месте, в правом гнезде.
	Крайнее правое положение переключателя — определение температуры. Кнопкой «SELEСT» можно изменить единицу измерения — градусы Цельсия (° С)…
	… или градусы Фаренгейта (° F).
	Слева вверху расположена голубая кнопка. Она имеет две функции. Кратковременное разъемие на нее запускает режим «HOLD» — последнее измеренное значение будет удерживаться на дисплее до сброса вручную или до перехода на другой режим. Удобно, особенно в тех случаях, когда измерение требует минимального времени контакта, или для сверки с эталонными значениями. Повторное кратковременное усилие выключает режим удержания.
	Длительное употребление на эту кнопку включает подсветку дисплея. Тоже большой плюс, когда работа проводится в условиях недостаточной освещенности.

Очень важное качество мультитестера — автоматическое определение диапазона и измерения измерения. Единственное, что необходимо — установить режим. Как мы видели при измерении напряжения есть градация вольты — минивольты, для силы тока — один диапазон до 500 мА, и второй — выше, до 10 А. Но более мелкого «дробления» нет — прибор работает по принципу «десятичной запятой», и выведет на дисплей значение с указанием измерения: В или мВ, А или мА, Ом, кΩ или МΩ, нF или мкФ.

Буквенное обозначение на странице «OL» обозначает отсутствие замкнутой цепи — «Out Line»

Обратим внимание еще и на надпись «AUTO POWER OFF». Это означает, что если прибор будет в бездействии определенное время, то произойдет автоматическое выключение питания. Кстати, эта опция в особой степени и стала для меня решающей при выборе модели. Печальный личный опыт уже не показывает, что в суматохе работы порой забывается выключение вручную, поворотом переключателя.И в итоге в самый ненужный момент приходится сталкиваться с ситуацией, когда батарейка оказывается севшей.

Вот, в принципе, и все общее устройство. Можно переходить к основному измерению.

Как производятся измерения электрических параметров мультиметром

Несколько общих правил

• Любая работа, связанная с электричеством, требует безусловного выполнения всех требований безопасности и максимальной осмотрительности.Не следует тешить себя пустыми надеждами, типа, «со мной точно ничего не случится», или «электрические параметры в этом приоре настолько незначительны, что не меньше никакой опасности».

Расхолаживаться нельзя никогда — внимательность и осторожность войти в привычку. Этот опасный электрический ток даже совсем небольшая сила. И каким к тяжелым, порой — необратимым последствиям может внезапный электрический удар.

Никогда не стоит недооценивать опасность электрического тока!

Электричество при неаккуратном обращении с ним способно превратиться в коварного врага, разного неожиданно и молниеносно.Причем даже в таких случаях, когда, казалось бы, неоткуда ждать опасности. Если у читателя эта аксиома вызывает недоверчивую ухмылку — то ему еще рано браться за самостоятельные электротехнические работы. А для начала будет ознакомиться с публикацией нашего портала, той, что полностью посвящена опасности электрического тока .

Кроме того, допущенные ошибки запросто могут привести в полную негодность и сам измерительный прибор. Не фатально, конечно, но лучше и исключить этого.

• Следует придерживаться правила важного — никогда не браться за щупы двумя руками, особенно если соблюдение правил безопасности для жизни напряжением и током. В случае пробоя изоляции (а на дешевых китайских щупах такого никак нельзя исключить) ток пойдет из руки через тело человека как наиболее опасным путем через область сердца. Так что при замере, например, в сети следует вначале установить одной рукой первый щуп, затем, ею же — второй. Вероятность серьёзного поражения при таком подходе многократно снижается.И это правило желательно бы утвердить на уровне привычки, независимо от того, какая цепь проверяется.
• За выполнение измерений параметров силы тока или напряжения, даже примерно не зная заранее, в пределах каких-либо значений получаемый результат. Поэтому следует руководствоваться важным правилом — начинать замеры рекомендуется в максимальном диапазоне. Это позволяет сориентироваться с примерным значением, и, если результат такого измерения не устраивает — постепенно диапазон для повышения точности.Причем, как уже не раз говорилось выше, замеры силы тока (как постоянного, так и переменного) в максимальном диапазоне одновременно требуют переустановки красного измерительного провода в специальное гнездо.
• Приведенная выше информация по устройству мультиметров — вовсе не является общей для всех изделий. Многие модели могут иметь свои особенности, прием, иногда — весьма хорошо. Поэтому начинать работу с приобретённым мультиметром нужно только после внимательного ознакомления с его инструкцией по эксплуатации (если, конечно, она имеется и читабельна).

Впрочем, если читатель уяснил общие принципы «организации» таких приборов, надо полагать, что и с особенностями своей модели ему будет разобраться несложно.

• Следует внимательно относиться к проведению замеров на приборах, только что выключенных из сети питания. Остаточный заряд, накопленный в конденсаторах, бывает настолько мощным, что можно получить вполне чувствительный электрический удар, или спалить мультитестер.То есть должна даваться выдержка на разрядку элементов схемы.
• Существуют общие правила включения мультиметра в цепь при замере тех или иных электрических параметров:

А — При измерении силы тока мультитестер должен находиться в цепи. То есть прибор сам становится одним из звеньев этой цепи. Таким образом, использует разрыв для его установки. что порой несколько осложнений.

V — При работе в режиме вольтметра мультиметр подключается параллельно к тестируемому участку цепи или непосредственно к источнику питания, если проверяется именно он.

Кстати, на схеме изображены проверки цепей с постоянным током. Но и в цепях с переменным током принцип не меняется.

Ом — Если измеряется сопротивление или создается прозвон участка, то внешнее питание вообще не требуется — для работы прибора достаточно встроенной батареи.Под напряжением такие замеры проводить категорически запрещено.

• Следует по возможности стремиться к тому, чтобы проведение замера и снятие показаний заняли минимально короткое время. При необходимости полученный результат можно, как мы видели, просто зафиксировать кнопкой «HOLD». Слишком длительные замеры, например, сопротивлений на участке цепи, к быстрой разрядке встроенного источника питания. А при измерении силы тока — к ненужному нагреву элементов схемы мультитестера.

Теперь, ознакомившись с нагрузкой, можно перейти к специфике проведения измерений различных параметров электрических параметров.

Измерения сопротивления

Одна из самых несложных операций, хотя бы потому что предмет исследования находится не под напряжением.

Измерительные провода находятся в обычных гнездах. Полярность при проведении замеров сопротивления роли никакой не играет.

Если заведомо известно примерное значение сопротивления (например, проверяется на работоспособность резистор установленного номинала), то на мультитестерах с переключателем по типу DT830 следует сразу установить необходимый диапазон.Если сопротивление нет — начинать лучше с верхнего предела, постепенно опускаясь вниз до максимальной точности показаний.

Если мультитестер автоматически определяет диапазон, то просто устанавливается режим замера сопротивления.

После установки режима измерения на дисплее появляются определенные символы, говорящие о том, что цепь разомкнута.У приборов типа DT это обычно единица в крайнем левом разряде. В моем новом приборе, как уже говорилось — буквы «OL».

Следующим шагом необходимо замкнуть щупы между собой — тем самым проверяется прибор на работоспособность. При замыкании в идеале на дисплее должен высвечиваться ноль — сопротивление нет. Могут и появляться небольшие по номиналу значения, порядка 0,07-0,1 Ома, показывающее сопротивление проводов и щупов. Если это принципиально, то есть требуется высочайшая точность, можно такую ​​поправку учесть в заключительном результате.Обычно ею пренебрегают за незначительностью.

Вот теперь можно проводить замер. Щупами касаются концов или выводов тестируемого участка, прибора, элемента — и снимают показания по дисплею. Часто бывает удобнее зафиксировать провода с помощью зажимов — чтобы высвободить руку.

При необходимости — уточняется диапазон, и замеряется повторяется.

Если прибор автоматически определения измерения и диапазон — будет достаточно и одной попытки.

Измерение сопротивления можно проверить и работоспособность некоторых простейших электрических приборов. Например, прозвонить лампу накаливания. Показания ее сопротивления могут быть и не особо нужны, но зато убеждаемся в наличии проводимости через цоколь, внутренние провода и нить накаливания.

Несложно выполнить и прозвонку просто участка проводки или, например, шнура питания. Если на мультитестере предусмотрен такой режим — переходят на него. Если нет — устанавливают минимальный диапазон измерений сопротивления, например, на DT830 — это 200 Ом. Измерительные провода подключают к концам тестируемого участка (шнура, провода).

Если проводимость не нарушена, то на дисплее будет или ноль, или очень близкое к нему значение. А при установленном режиме прозвонки о целостности участка также подскажет звуковой сигнал (удобно — нет нужды переключать внимание на дисплей).

Если проверяется шнур питания, то следует сразу протестировать его и на предмет короткого замыкания. Проводимости между двумя контактами вилки быть не должно.

По такому же принципу проверяются и другие провода, в том числе и сигнальные, типа «витой пары».

В некоторых «прикладных» случаях замера сопротивления будет рассказано чуть ниже, после того, как будут рассмотрены все основные виды измерений.

Измерения напряжения

Тоже ничего особо сложного. Единственное — уже требуется повышенная осторожность, так как замеры при включенном в тестируемую цепь питании.

Опять, первым шагом устанавливается режим работы (переменное или постоянное напряжение) и предел измерения. Принцип не меняется — если заранее неизвестно, то начинается с предела. Если же информация о примерном уровне есть — то граница диапазона должна быть выше.

Измерительные провода — на обычном месте.

При измерении напряжения полярность щупов никакого значения не имеет. Если замеряется постоянное напряжение, то рекомендуется соблюдать полярность, просто из «правил хорошего тона». В случае обратного положения — просто на дисплее высветится значение со знаком минус.

Если точность показаний кажется недостаточной (при замере небольших напряжений), то диапазон можно снизить, уже ориентируясь на первично полученные значения. В этом случае граница диапазона должна быть выше ожидаемого значения.

Несколько примеров измерений напряжения, выполненных мультитестером ZT102:

Иллюстрация	Краткое описание выполняемой операции
	Необходимо замерить напряжение в бытовой сети питания. Переключатель установлен в положение V, кнопкой «SELECT» выбран режим AC.
	Со щупов сняты защитные колпачки. Затем щупы заводятся в гнезда розетки (в данном примере — розетка на удлинителе).
	На дисплее считывается значение напряжения. В рассматриваемом примере оно получилось равным 222,7 В. На рисунке показаны горящие символы именно переменного тока (АС) и единиц измерения — V.
	Другой пример — необходимо проверить выходное постоянное напряжение питания для зарядного устройства шуруповерта. По номиналу должно быть не менее 12 вольт.
	Положение переключателя остается тем же, но режим переводится в DC.
	Измерительные провода подключаются к разъему блока питания «крокодил» на минусе — на внешнюю гильзу, щуп на плюсовом проводе — в центральное гнездо. Блок питания подключается в розетку. На дисплее — показатель напряжения: 13,77 В. Для блока не под нагрузкой — все отлично.
	Еще один пример, хотя и не вполне характерный — проверка напряжения на элементах питания. Почему так — просто нормальное напряжение батарейки еще ни о чем конкретно не говорит. Правда, если и напряжение не дотягивает до заявленного номинала — элемент питания можно сразу выбрасывать, не утруждая себя дальней проверками. Уже польза… Положение переключателя не изменилось — вольты, режим DC.
	Касаемся щупами контактов батарейки — мультитестер показывает напряжение более 1,5 В. По этому показателю к ней нет никаких претензий. Но есть она еще будет проверена по показателям силы тока.
	Для «тренировки» и демонстрации процесса измерений проведу еще проверки, имеющегося пока без дела в мастерской. Заодно будет ясность с его работоспособностью и выдаваемыми выходными напряжениями. Маркировка модели — сохранилась, это ТПП-270-220-50К. «Распиновку» контактов нашел в интернете.
	Для начала — прозвон первичной обмотки, а точнее — измерение ее сопротивления. Мультитестер переведен в режим замера сопротивлений. Подключаю провода к контактам первичной обмотки — показывается сопротивление в 50 Ом.
	К контактам обмотки припаян шнур питания — тот самый, который был проверен на целостность несколько ранее.
	Мультитестер переключается в режим замера переменного напряжения. Примерные показатели известны, так что оставляет единица измерения — вольты. Измерительные провода «крокодилами» фиксируется выводом одной из вторичных катушек. По паспорту здесь должно быть 10 В. Включаю трансформатор в сеть — на выходе 11.65 В. (несколько больше, так как трансформатор не нагружен). Обмотка исправна.
	Ранее кем-то были соединены три вторичных обмотки, каждую из которых должна давать по 10 вольт. По идее, на выходе должно быть не менее 30 вольт. Посмотрим, что получится здесь — 35 В «переменки» — всё в норме.
	Ну и, наконец, проверка еще одной пары контактов — эта самая небольшая вторичная обмотка по паспорту должна выдать 1,34 В. На деле получилось побольше — около трех. Всё, трансформатор полностью исправен, и ему найдется применение.

Кстати, умея измерять потребляемое сопротивление нагрузки и нагрузку можно вычислить и мощность. Не любых приборов безусловно, а только тех, у которых имеется возможность замерить сопротивление.Скажем, не составит большого труда проверить мощность, например, паяльника, простейшего утюга без электроники, ТЭНа, лампочки накаливания и т. п.

Давайте поэкспериментируем.

Для начала — проверим, какое сопротивление преодолевает электрический ток при прохождении через нагревательный элемент обыкновенного паяльника. Для этого переводим мультитестер в режим измерения Ω, щупы — на штыри вилки шнура питания. На дисплее отображается значение — 2,055 кОм. То есть — 2055 Ом.

Цены на мультитестер ZT102

мультитестер ZT102

Напряжение в сети недавно было проконтролировано — оно, как мы помним, равно 222,7 В.Несложно вычислить, на какую позицию паяльника можно рассчитывать при таких показателях.

Формула проста —

P = U² / R

где:

P — мощность, ватт;

U — напряжение, вольт;

R — электрическое сопротивление, ом.

Или, чтобы читателю было проще проводить самостоятельные расчеты — подставляем данные в онлайн-калькулятор:

Калькулятор расчета мощности от напряжения питания и нагрузки нагрузки

Перейти к расчётам

Подставляем полученные значения и полученную мощность, равную 24.1 Вт. Сверяемся с «номиналом» паяльника: действительно, его паспортная мощность — 25 ватт, то есть результат близок к заявленному.

Давайте еще один пример — проверим пистолет для силиконового термоклея. На нем нет никаких регулировок — надо полагать, что нагревательный элемент включает непосредственно к сетевому напряжению.

Замеряется сопротивление нагрузке — оно получается равным 1,482 кОм или 1482 Ом.

Подставляем значения напряжения питания и нагрузки сопротивления в калькуляторе — и мощность прибора 33,5 Ватт.А между тем — на корпусе пистолета нанесена «гордая надпись» о том, что его мощность — 78 Ватт. На деле же получается более, чем в два раза ниже. Вот так — можно ли верить всему тому, что написано?

Измерения силы тока

Это, пожалуй, самый «проблемный» тип измерений. Причины уже пояснялись выше, но можно еще раз повториться:

• Во-первых, эти измерения можно назвать самыми опасными и для пользователя и для прибора.
• Во-втором, мультитестер в режиме амперметра должен устанавливаться в разрыв цепи.А это далеко не всегда просто получается. Хорошо, если в каком-то месте цепи имеется разборный разъем (клемма), как, например, в бортовой сети автомобиля. Если такого нет, требуется измерить силу тока в цепи, например, работающего бытового прибора или устройства, приходится придумывать те или иные приспособления.
• В-третьих, показатели силы тока самые, так сказать, неочевидные. В цепях с, казалось бы, совсем немного напряжением питания, сила тока может достигать весьма внушительных значений.Всё, безусловно, подчиняется законом физики, но для неопытного пользователя могут быть «сюрпризы».
• И в-четвертых — это единственные измерения при большинстве мультитестеров приходится не только правильно устанавливать режим. В некоторых случаях — еще и удерживаются ограничения по длительности разовых замеров и паузах между ними.

При измерении силы тока правило всегда начинать с диапазона — актуально в наибольшей степени.Иначе можно просто спалить свой мультиметр. И только если первично снятые показания явно меньше 0,5 А (500 мА) — можно переустановить измерительные провода и перейти на меньший диапазон для повышения точности результата. А для некоторых приборов эта первично допустимая нижняя граница и еще ниже — всего 0,2 А или 200 мА.

Проблема с измерением силы тока может заключаться еще и в том, что многие мультиметры, в частности, тот же DT830, не рассчитаны на работу с переменным током.Такого режима в них попросту не предусмотрено — об этом приходится помнить.

А как же можно замерить силу тока для подключенной техники, работающей от переменного напряжения? Например, если необходимо проконтролировать потребление того или иного бытового прибора.

Разрыв цепи для подключения амперметра организовать, оказывается, не столь сложно. Для этого потребуется изготовить небольшое приспособление, для которого необходим сетевой шнур и две накладные розетки.

Потребуется небольшая площадка (поз.1), на которой уместятся две розетки (поз. 2). Их взаимное расположение хорошо показано на иллюстрации. Готовится сетевой шнур (поз. 4) с вилкой (поз. З), которая будет включаться в обыкновенную домашнюю розетку. Провода этой шнура разделяются — один (допустим, фазный) идет на контакт 1а первая розетка, другой, нулевой — на контакт 2а второй розетки. А вторые контакты розеток 1б и 2б коммутируются между собой перемычкой.

Что получается в итоге?

После подключения сетевого шнура к сети питания на контактах 1а и 2а легко замерить переменное напряжение.

После этого прибора работа которого будет тестироваться, подключается в одну из розеток устройства (в любую). Работать он не будет — так как цепь разомкнута, и этот разрыв — на второй розетке. Вот именно в ее гнезда остается подключить мультиметр, переведенный в режим замера силы тока. Цепь замкнется, и после включения нагрузки амперметр покажет искомое значение силы тока.

Имея значения напряжения и силы тока — несложно определить и текущую мощность нагрузки.

Калькулятор расчета мощности от напряжения питания и силы тока

Перейти к расчётам

А как поступить, если испытание испытания надо, но мультиметр не имеет режима измерения силы переменного тока.

Можно «схитрить» — для этого мощный резистор номиналом ровно в 1 Ом.Подобные керамические элементы есть в продаже — например, такой, как показано на иллюстрации.

Если такового найти в магазине не удалось, вполне можно изготовить эквивалент и самостоятельно — намотать на текстолитовую полосу нужное количество нихромовой проволоки.

Длину проводника рассчитать несложно — значения удельного сопротивления нихромовой проволоки различных диаметров опубликованы в интернете.

К примеру, будет лируока сечением 0,123 мм² (Ø 0,4 мм). Находим, что ее табличное сопротивление составляет 7,94 Ома на погонный метр. Простейшая пропорция приведет к результату, что для номинала в 1 Ом потребуется намотать 126 мм такой проволоки. После сборки резистора его сопротивление несложно проверить омметром и при необходимости подкорректировать.

А для чего все это делается?

Вспоминаем закон Ома.

I = U / R

То есть, если сопротивление на каком-то конкретном участке цепи равно 1 ому, то сила тока станет равной падению напряжения на участке.А это означает, что можно заменить замер силы тока измерением напряжения.

Вот как это будет выглядеть на уже ранее приводимой схеме:

То есть показываемое в процессе измерения напряжение вольтах одновременно будет показывать и силу проходящего тока в амперах.

Уместно будет сделать небольшое замечание — и самодельный, и керамический резистор в таких условиях будут очень сильно нагреваться, буквально докрасна.Поэтому замер напряжения должен проводиться максимально быстро, в течение нескольких секунд после чего нагрузка должна быть отключена.

Проверка элементов питания с помощью амперметра

С помощью мультитестера в режиме амперметра можно проверить и состояние своих элементов питания. Как они проверяются по напряжению — уже рассказывалось, но тот контроль не дает никакой ясности — при, кажется бы, нормальном напряжении батарейка вполне может оказаться непригодной для дальнейшего использования.А вот контроль по току уже дает более развернутую картину.

Для такой проверки переведен мультестер должен быть в режиме амперметра и выставлен на предельно высокий диапазон (10 А), с помощью переустановки красного измерительного провода в нужное гнездо. Да-да, не удивляйтесь, если это покажется кому-то странным. Ток разряда даже самых маленьких элементов питания весьма значительных величин.

Важное предупреждение — замер должен проводиться максимально быстро — как только показатель достиг пикового значения, он начинает снижаться.Желательно, чтобы касание щупами элемента питания не превышало одной секунды, а то и меньше.

• Если ток не превышает 1.1 ампера — жалеть нечего, элемент уже практически ни для чего не пригоден.
• Батарейки с показателем до 2,0 ампер могут еще послужить какое-то время, но только в пультах дистанционного управления.
• Элементы питания, показывающие при такой проверке ток разряда от 2 до 3 ампер, хотя уже и изрядно подсевшие, но еще пригодны для применения в устройствах с небольшим потреблением.
• Показатели от 3 до 4 ампер — это вполне приличные элементы питания, пригодные для любого использования, хотя до «идеала» всё же недотягивают.
• А качественные элементы питания, только приобретённые и, естественно, с не закончившимся сроком хранения, могут на первых порахывать показывать значения тока разряда от 4 до 6 ампер.

Важно помнить — такая технология проверки все же не без недостатков, и к ней можно прибегать только для ревизии бытовых источников питания.Но не вздумайте проверить ток разряда, например, автомобильного аккумулятора. Там значения достигают десятков подключенных ампер, и в цепи без нагрузки мультиметр гарантированно выйдет из строя.

Тестирование бортовой электросети автомобиля — вообще отдельная тема, так как она изобилует очень важными нюансами.

Измерение других электрических параметров

Это, так сказать, «факультативная» информация, так как неспециалистам, и тем более — новичкам прибегать к подобным измерениям практически не придется.Просто потому, что на моем новом мультитестере имеются некоторые дополнительные функции, было решено проверить некоторые из них.

Проверка диода

Как известно, диод пропускает ток исключительно в одном направлении. По сути, проверить такой элемент можно и в режиме омметра — в одном положении щупов проводимость должна быть, при смене полярности — отсутствовать. Но если имеется режим проверки диодов, то он покажет еще и падение напряжения на pn-переходе. Его можно будет сравнить с номиналом, чтобы сделать окончательный вывод о пригодности диода и в соответствии с его характеристиками заявленным.

Для пробной проверки нашел два диода (один из них — светодиод) с неизвестными номиналами. Просто для примера.

Переключатель и кнопкой «SELEСT» перевёл мультитестер в режим проверки диодов. На дисплее высветились буквы отсутствия цепи, значок диода и единицы измерения — вольты.

При проверке оказалось, что в одну сторону проводимость полупроводникового элемента отсутствует.При смене полярности сразу видно, что диод работает — ток пошел, и на дисплее высветились показания падения напряжения на pn-переходе — 0,613 В. — можно было бы сравнить с паспортной характеристикой.

Аналогичные действия проделываем и со светодиодом.

Цены на популярные модели мультитестеров

мультитестер

Как видно ничего сложного в такой проверке нет.

Проверка емкости конденсатора

Протестируем еще один режим — попробуем замерить емкость конденсатора и сравнить ее с номинальной, содержащей на корпусе элемента.

Для этого на мультиметре предусмотрен специальный специальный — выбирается переключателем и режимом «ВЫБОР».

К выводам конденсатора подключаются щупы проводов. Далее следует небольшая пауза, а затем на дисплее сразу появляется измеренное значение емкости.

Прибор самостоятельно выбрал необходимые единицы измерения. Результат — 982,7 нФ, что практически равно номиналу — 1000 нФ = 1 мкФ. Погрешность для столь малых величин — очень незначительная.

Измерение температуры

Раз в комплект входит термопара для измерения температуры, и прибор имеет соответствующую функцию, было бы «грешно» не опробовать и ее.Тем более что никаких сложностей с этим нет.

Контактные штыри термопары устанавливаются к гнезда мультитестера. Сам прибор переводится переключателем в режим измерения температуры, а затем кнопкой «SELECT» выбираются более привычные для нас единицы измерения — градусы Цельсия.

В качестве эталона решено взять температуру тела — на пальцах она должна составлять примерно около 35 градусов.Головку термопары просто зажимаю двумя пальцами.

Значение температуры на дисплее мультиметра начинает расти практически мгновенно. Уже спустя несколько секунд показывает показатель в 35 градусов и останавливается на этом. Все очень точно, быстро и удобно.

* * * * * * *

Итак, рассмотрены основные приемы замеров электрических параметров с помощью мультитестера.

Подчеркнём — далеко не всех.

Так, опущена была тема проверки транзисторов. В моем приборе подобной функции нет, а для проведения ревизии с помощью омметра все же требуется небольшой «экскурс» в теорию этих полупроводниковых приборов. Тем более что для разных транзисторов требуется и различный подход. Такая тема, как видится, все же требует более пристального, отдельного рассмотрения.

Узнайте, как пользоваться мегаомметром, а также ознакомьтесь с его назначением и приемами работы с видео прибором, из нашей новой статьи на нашем портале.

Остались не опробованными режимами измерения частоты и скважности сигнала. Признаемся — автор таких вопросов не особо компетентен, и будет неплохо, если кто-нибудь сможет предоставить этот процесс более квалифицированно и доступно для понимания. Ждем комментариев.

В остальном же, надеемся, публикация принесет пользу начинающим мастерам, делающим первые шаги в электротехнике.

В дополнение — очень информативный видеосюжет, посвященный работе с мультиметром

Видео: Урок работы с цифровым мультиметром

Как пользоваться мультиметром DT, инструкция, видео

Для того, чтобы прозвонить провода автомобильной проводки обязательно , как пользоваться мультиметром.Необходим и сам мультиметр: цифровой или аналоговый, — неважно. Цифровой отличается от аналогового только способа индикации. У первого результата измерения показывается на ЖК-дисплее второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

• напряжение;
• сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов.Его название происходит от английского мультиметра, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название — сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем.Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как мульт пользоватьсяиметром. Для этого будет рассмотрен пример доступного по цене, в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832.Он обладает уровнем измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не больше 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее — общее;
• верхнее — для измерения силы тока;
• среднее — для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для размещения положения.После этого переключателя режима работы выбрать нужный режим, и проверить программу запуска. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами, чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другое поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам.В таком случае при отсутствии обрыва индикатор должен показать 0, показание в нескольких десятков Ом будет свидетельствовать о наличии надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, чтобы прозвонить проводку авто, полярность подключения щупов не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора.Переключателем, находящимся там же, выбрать режим постоянного напряжения до 20 В (V ^─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, другого щупа с участком проводки, где нужно провести измерение. Считать показания с дисплея.

Высоковольтные диапазоны измерения напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо потребляемым авто.Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель установки в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора.Включив его, на дисплее вы увидите потребляемый им.

Для измерения напряжения входного прибора подключается бортовой сети автомобиля. Для измерения силы тока вход тестера следует подключить в разрыв питания или массы. Так как подключение мультиметра в режиме амперметра параллельной бортовой сети автомобиля приводит к короткому замыканию с неприятными последствиями до выхода из прибора. Не пытайтесь также замерять ток, потребляемый стартером.Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

• Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 В (V ^─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об / мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла.Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 В, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
• Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А ^─ 10). Выключив все электроприборы, снять одну клемму с аккумулятора.Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
• Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, то тестер покажет напряжение меньше в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
• Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце его измерить. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
• Проверить работоспособность диода в мосту генератора можно, включить тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении.Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
• Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера.С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если они обладают способностью говорить о более дорогих моделях, они позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик.

Как мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принимаются использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если вы не имеете понятия, как использовать измерительные приборы подобного типа, на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования продукции на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того, чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838.Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не будет никаких проблем с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

, что на приборах присутствуют специальные метки, то позволяет это установить, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принят предел измерений на автоматическом уровне.Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую, которая вам необходима. Для обозначения обозначений в различных моделях от разных производителей используются специальные инструкции.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее.Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если вы проводите манипуляции в сети постоянного тока, то такой тип измерения стоит использовать только при измерении. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные.Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром, должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного.Если вы не можете полноценно работать с прибором, посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно использовать данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того, чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно максимально точно определить, а также вид напряжения, которое вы собираетесь измерить.Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетки. Когда нужно успеть зафиксировать те показания, которые показывают прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить постоянный ток. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который требует более серьезной поломки и прочего.Стоит отметить, что режим для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того, как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того, чтобы создать активное сопротивление, нужно сначала отключить его цепь, чтобы подключить мультиметр параллельным путем. Это не приводит к поломке цифрового устройства.Если же это случится, то появятся вы на несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того, чтобы можно было без проблем установить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, когда вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром.В той ситуации, когда тестируемая цепь будет целой, то прибор издаст будет определенной звуковой сигнал, а затем покажет на свое собственное сопротивление. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на показ покажут повышение. В некоторых случаях показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, параллельно к розетке подключить еще и вольтметр.Затем достаточно сверить те показания, которые покажут вольтметр и мультиметр. Для того, чтобы можно было проверить правильными измерениями силы тока, нужно снять показания постоянной нагрузки прибора и еще амперметром.

. Предел проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального прибора прибора, ее требуется заменить.

Как мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как начать применять прибор для работы. Вы можете получить быстрые ответы, если после того, как вы прочитали инструкцию по применению, у вас остались какие-то вопросы.

Выбор мультиметра.
