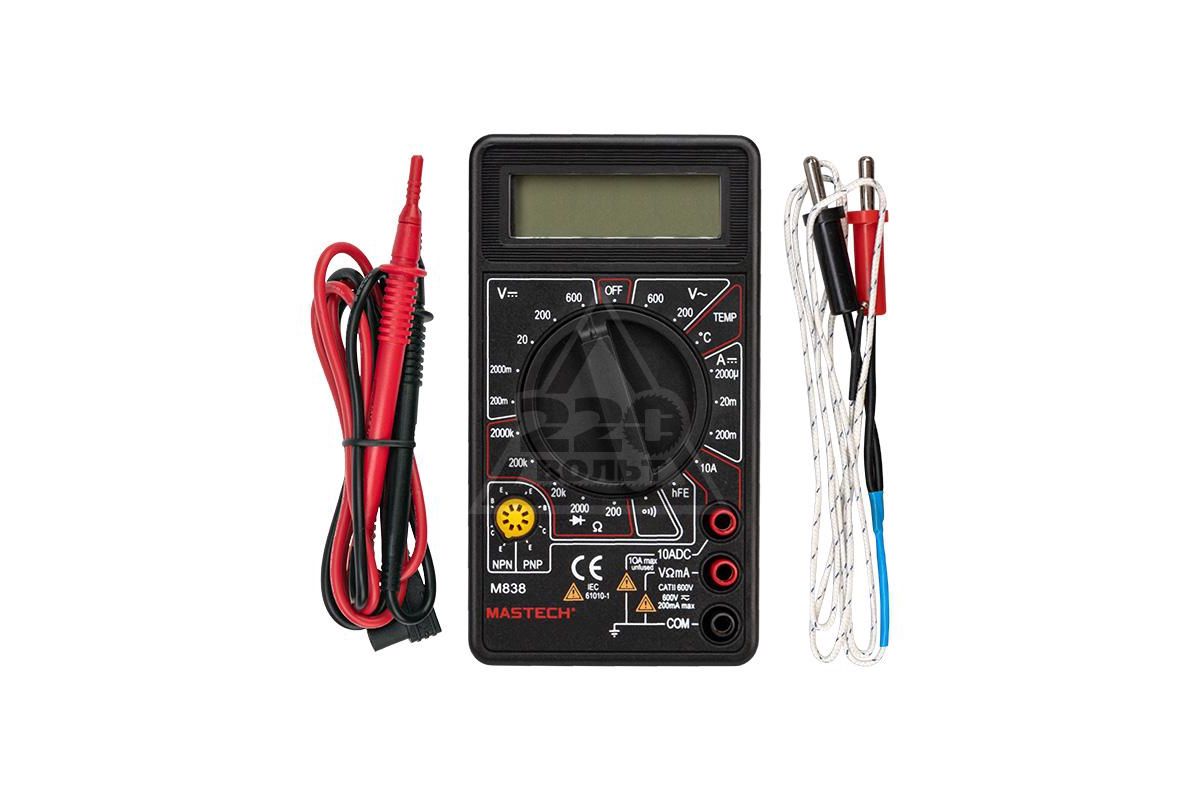

Мультиметр м838 как пользоваться: M-830 . M-830 : DT-830B, DT-830C, DT-831, DT-832, DT-838, 830, 830Z, 831, 832, 833, 838

Как пользоваться мультиметром DT 838 (Digital multimeter) | Строительный журнал САМаСТРОЙКА

Содержание статьи:

Мультиметр или как его ещё называют «мультитестер» — это комбинированный измерительный прибор, который позволяет произвести измерение переменного и постоянного напряжения, силу электрического тока, сопротивление, а также выполнить ещё ряд полезных функций.

Например, многие современные мультиметры умеют протестировать диоды и измерить коэффициент усиления транзисторов, осуществить прозвонку кабеля или цепи на предмет короткого замыкания и многое другие.

Более дорогие модели мультиметров (в том числе DT 838), и вовсе, позволят снять показатели температуры с чего-либо (посредством специального щупа-термопары), проверить емкость конденсатора и т. д.

Однако, перед тем, как пользоваться мультиметром, следует узнать, что к чему, и понимать, что вы хотите измерить с помощью этого электронного прибора.

Как пользоваться мультиметром?

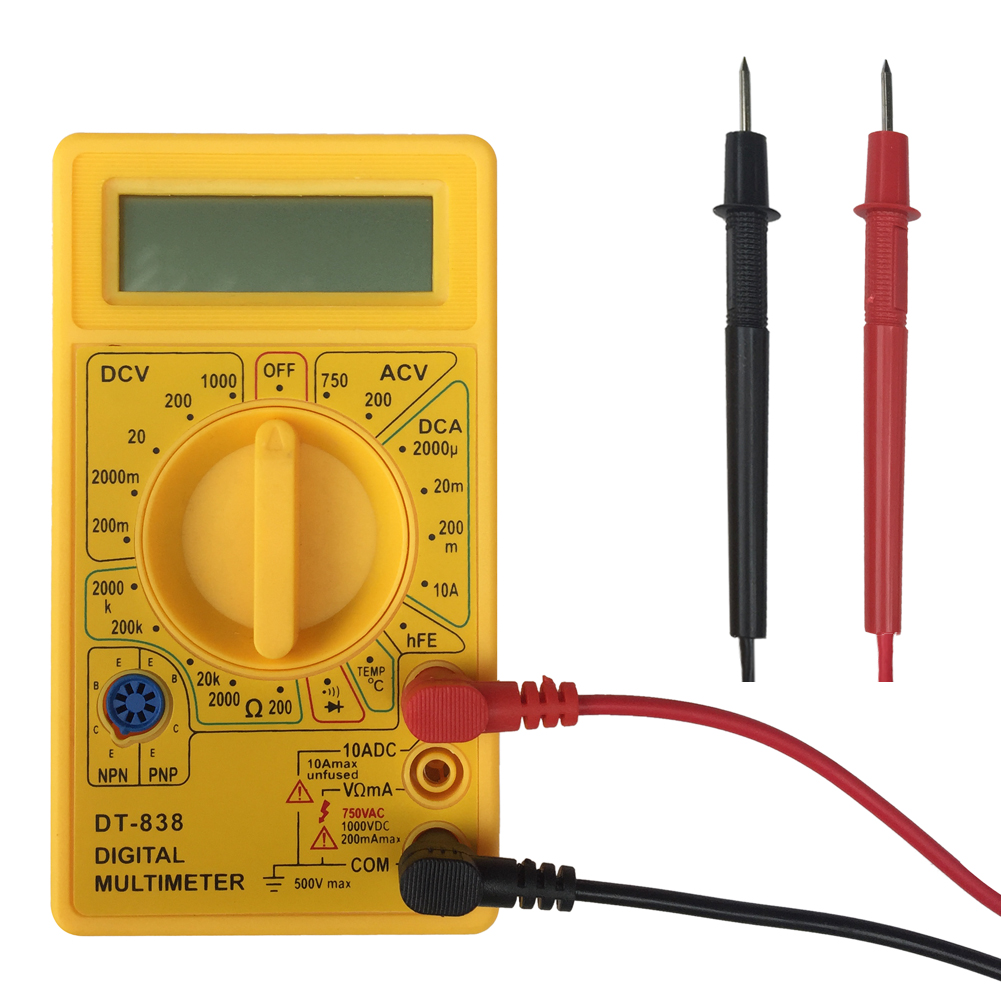

Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.

В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.

Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.

Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».

При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения.

Как измерить напряжение мультиметром DT 838

Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V~», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.

На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:

• ACV обозначает переменное напряжение;
• DCV обозначает постоянное напряжение;
• ACA и DCA обозначает силу переменного и постоянного тока в амперах.

Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V~», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.

При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.

Как измерить сопротивление мультиметром

Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.

При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.

Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.

Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.

Как температура измеряется мультиметром, как проверить датчик температуры тестером

Мультиметры – универсальные приборы для измерения различных показателей электрооборудования. Чаще всего они применяются для работы электриками, однако иногда с их помощью проводят измерение температуры. Это возможно, если прибор имеет соответствующие функции, или есть возможность приладить к нему микросхему.

Основные моменты

Мультитметр используют в качестве термометра, если надо провести измерения температуры в сложных условиях – открытое пламя, ядовитые вещества, трудный доступ к объекту, слишком горячий объект.

Многие мультиметры обладают встроенной функцией измерения температуры. В этом случае пользоваться прибором несложно, так как не придется вносить никаких изменений в его конструкцию, достаточно только разобраться, какой режим выбрать.

Обычно этот режим промаркирован буквами «temp», а в комплекте с мультиметром идет термопара, представляющая собой провод с датчиком. Для подключения термопары на корпусе предусмотрено два гнезда.

Большинство тестеров способно работать с температурой от -40 до 1000 градусов по Цельсию. Если вы приобрели недорогой мультиметр, стоит обратить внимание на то, какая термопара идет в комплекте.

Дело в том, что большинство мультиметров имеют достаточно тонкие провода, которые могут оплавиться при воздействии на них температур свыше 250 °C. Надо также обращать внимание на то, возможно ли измерение температуры жидкостей или только газов.

Если вы собираетесь работать с высокими температурами, то штатную термопару лучше сменить на специальную, конструкция которой рассчитана на измерения в более сложных условиях.

Для некоторых приборов потребуется использовать специальный переходник, так как мультиметры имеют одинарные входы, а профессиональная термопара – миниатюрную вилку. После подключения термопары необходимо выбрать режим измерения температуры: он может быть в градусах по Цельсию или Фаренгейту.

Для того чтобы узнать, какая температура, необходимо коснуться кончиком термопары интересующего объекта. Данные сразу же появятся на электронном дисплее.

Длительность контакта с объектом составляет всего 2-3 секунды, для точности измерений контакт должен быть плотным. Проверить правильность работы мультиметра можно, сравнив его показания с показаниями термометра. Важно также следить за полярностью подключения термопары.

Без специального режима

Существует ли возможность измерить температуру мультиметром, не имеющим для этого специального режима? Оказывается, это действительно можно сделать, но потребуется немного модернизировать прибор.

Нужно приобрести микросхему ЛМ-35, с ее помощью показатели температуры будут превращены в напряжение, и прибор сможет распознать данные, но укажет их в Вольтах. Например, 0,30 Вольт нужно будет понимать как 30 градусов Цельсия.

Использование микросхемы не требует сложного вмешательства в конструкцию прибора и позволяет использовать любой мультиметр для измерения температуры.

Для того чтобы микросхема работала, вам потребуется:

• три провода, которые можно будет подключить к 10-омному выходу прибора;
• отдельный источник питания не менее 4 Вольт, то есть 2 плоских батарейки.

Если надо измерить не только положительную, но и отрицательную температуру, потребуется также подключение источника опорного напряжения.

Сама микросхема подключается просто. Она имеет три разъема для проводов плюсового, минусового значения и выходной датчик. Такой подход позволит преобразовать любой мультиметр, сделав его более функциональным, при этом конструкция обойдется недорого.

Проверка датчика температуры тестером

Вопрос, как проверить датчик температуры тестером, достаточно актуален для автомобилистов. Для того чтобы провести необходимые измерения, можно использовать любой мультиметр, кроме этого, потребуется снять сам датчик и приготовить чайник с водой.

Датчик нужно будет погрузить в кипящую воду (температура жидкости всегда составляет 100 °C). Провода, отходящие от датчика, удобнее всего закрепить крокодилами и подключить к измерительному прибору.

После этого мультиметр нужно установить в режим измерения сопротивление тока.

Если показания сопротивления датчика при воздействии на него температуры в 100° не превышают 210 Ом, то датчик можно смело менять, так как его показания некорректны. При таком сопротивлении датчика вы столкнетесь с тем, что ваше авто будет регулярно закипать.

Использовав мультиметр, вы избавитесь от необходимости разбирать головку цилиндра и проводить сложные ремонтные действия, быстро выявив причину неисправности в домашних условиях. Вы также сможете выбрать тот датчик, который будет корректно отображать данные.

Какой прибор выбрать

В принципе, возможно измерение температуры любым мультиметром, однако есть несколько важных нюансов. Перед покупкой нужно обратить внимание не только на цену, но и на качество.

Будет гораздо удобнее, если мультиметр изначально рассчитан на измерение разных диапазонов температуры и имеет специальный режим для этого. Тогда не придется дорабатывать его, используя дополнительные устройства.

Чем выше функциональность устройства, тем оно удобнее и полезнее в применении. Приобретать прибор лучше в проверенном магазине, так как достаточно много продукции даже известных фирм подделывается, не говоря уже о недобросовестных производителях, предлагающих товар низкого качества.

Лучше немного переплатить, однако иметь гарантию надежности купленного тестера.

К стандартным функциям устройств относится возможность измерять напряжение, сопротивление, силы тока постоянного и переменного.

Большинство моделей позволит прозвонить цепь. От того, какой у тестера дисплей, часто зависит цена. Если это обычный экран с цифрами, прибор обойдется дешевле, чем аналог с полноценным цветным дисплеем и возможностью управления через него.

Выбор мультиметров довольно широк. Всегда можно подобрать подходящий аппарат, исходя из функциональности, цены и качества. Прибор станет незаменимым во многих ситуациях, поможет проверить не только состояние проводки, но и многих деталей различных электроприборов.

Инструкция по эксплуатации мультиметра | spravki.bitballoon.com

Электрика своими руками

Современные измерительные приборы уже давно вышли на новый уровень – цифровые технологии прочно заняли практически все позиции, вытесняя устаревшие аналоговые приборы. В большой степени это коснулось и таких распространенные измерительные приборы, как вольтметр и амперметр. Теперь в небольшом удобном корпусе умещается прибор, позволяющий с высокой точностью производить замеры как основных параметров – силы тока, сопротивления, напряжения, так и многих других – частоты, емкости, температуры и т. д.

И называется этот многофункциональный прибор цифровым мультиметром. Для чего нужен, как выбрать и правильно пользоваться этим прибором, расскажем далее.

Как правильно выбрать мультиметр

Самые распространенные модели этих цифровых измерительных приборов:

• цифровой тестер DT-830 .. DT-838 и их аналоги М-830 – М-838;
• Mastech MY-61 .. MY-68;
• токовые клещи UT 201 .. UT 207;
• MS-8205;
• DT 9202 .. DT 9208.

Современные цифровые приборы предоставляют массу возможностей. Основные параметры и режимы измерений у всех моделей этих приборов одинаковы – все они способны определять напряжение, ток и сопротивление.

В каждую модель включены также по одной или несколько дополнительных функций:

• прозвонка цепи со звуковым сигналом,
• проверка диодов,
• определение индуктивности,
• измерение емкости конденсаторов (модели MY-63, MY-65, MY-68, UT-70C, DT-9202A, DT-9208A)
• определение частоты сигнала (MY-63, My-65, MY-68, DT-830A, DT-832, DT-832H, UT-70C)
• приборы с измерением температуры (DT-830BL, DT-837, DT-838, М-838),
• проверка и определение параметров транзисторов (модели MY-68, MY-65, MY-67, MY-63, DT-182, DT-830B, DT-832, DT-832H, DT-838),
• мультиметры с токоизмерительными клещами (MY-68, UT-201/202/204/205/207/208, приборы серии 266).

Кроме того, существуют модели этих цифровых устройств с осциллографом, разъемом RS-232 (связь с компьютером), встроенным генератором сигналов и другими уникальными возможностями.

Выбор цифрового измерителя для дома определяется в первую очередь параметрами, которые необходимо будет контролировать

Т.е. не имеет смысла покупать профессиональный цифровой измеритель со встроенным осциллографом, если вы выбираете прибор для использования в гараже, для определения степени заряженности аккумуляторной батареи. Приборы с измерением частоты или параметров транзисторов также редко понадобятся при измерениях, если только вы не занимаетесь этим профессионально.

Поэтому ввиду своей универсальности, приемлемых параметров, хорошего качества и невысокой стоимости наибольшее распространение получили тестеры серии DT-830 .. и Mastech MY-61 ..

Как правильно выбрать цифровой измеритель, подскажет следующий видео сюжет:

Как пользоваться этими измерительными устройствами

Приборы этого типа относятся к таким изделиям, неправильное использование которых в большинстве случаев приводят к их поломке. А если учесть, что они практически не ремонтопригодны, то работать с аппаратом следует аккуратно, изучив инструкцию и обладая хотя бы начальными знаниями электротехнических измерений.

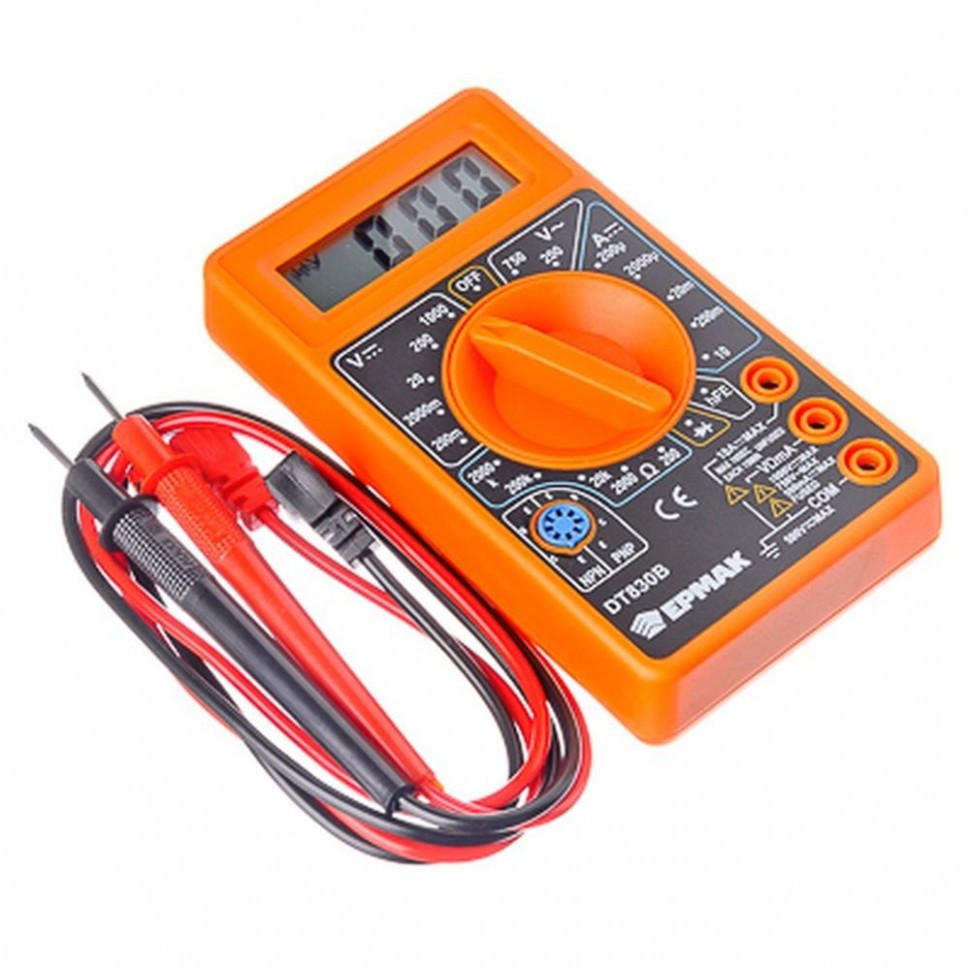

Как пользоваться наиболее распространенным мультиметром DT 830B

Работа с этой моделью предполагает предполагает следующие виды измерений:

• Измерение силы тока: данный прибор позволяет проводить замеры только постоянного тока. Для этого щупы, включенные в гнезда “COM” и “VΩmA” включаются в цепь последовательно с нагрузкой. При токе более 0,2 А щуп “VΩmA” переключаем в гнездо “10А”. Переключатель пределов установить в требуемое положение.

Для измерения переменного тока необходимо воспользоваться прибором типа DT-9202A/9208A.

Измерение прибором силы тока свыше 10А не предусмотрено. Для этих целей воспользуйтесь моделью с токоизмерительными клещами, например модели Mastech MY-68.

Измерение напряжения: прибор может измерять значения постоянного и переменного напряжения. Для этого щупы подключаются в гнезда “COM” и “VΩmA”, а переключателем выбирается род напряжения DCV – постоянное, ACV – переменное, и необходимый предел.

Как определить полярность напряжения: При подключении черного щупа к разъему “COM”, красного к “VΩmA”, а вторых концов к “минусу” и “плюсу” соответственно, на индикаторе прибора показания будут без знака “-” (минус)

Описание цифровых приборов и работа с мультиметром подробно изложены в инструкции по эксплуатации, руководства на самые распространенные из них можно скачать по ссылкам ниже.

• Цифровой мультиметр DT-830B (A-D), DT-832, DT-837, DT-838 инструкция по применению в формате zip СКАЧАТЬ
• DT-9205A, DT-9202 [zip] СКАЧАТЬ
• М-832, М-838 [zip] СКАЧАТЬ
• Инструкция по работе с прибором M-890 [zip] СКАЧАТЬ
• DT-83B [zip] СКАЧАТЬ
• DT-181, DT-182 [zip] СКАЧАТЬ
• DT-700 B,C,D [zip] СКАЧАТЬ
• DT-33 руководство по эксплуатации [zip] СКАЧАТЬ
• Токовые клещи M-266 С, 266 F, 266FT – инструкция пользователя [zip] СКАЧАТЬ

Серия Mastech MY

• Инструкция на Mastech MY-61 .. MY-63 СКАЧАТЬ
• MY-64 руководство по применению СКАЧАТЬ
• MY-65 инструкция по использованию СКАЧАТЬ
• MY-67 инструкция по эксплуатации СКАЧАТЬ
• MY-68 мануал пользователя СКАЧАТЬ

• UT-33B инструкция по пользованию
• UT-50 A, B, C, D [zip] СКАЧАТЬ
• Инструкция на мультиметр UT-70C СКАЧАТЬ
• Инструкция на мультиметр UT-81B СКАЧАТЬ
• UT-201 [zip] СКАЧАТЬ
• UT-204 [zip] СКАЧАТЬ
• UT-205 [zip] СКАЧАТЬ
• UT-207, UT-208 [zip] СКАЧАТЬ

Серия мультиметров MS

• Инструкция по эксплуатации мультиметра MS-2001 СКАЧАТЬ
• Руководство на мультиметр с токовыми клещами постоянного токаMS-2138 СКАЧАТЬ
• Модели MS-8205C, MS-8209 СКАЧАТЬ
• Модели MS-8211В, MS-8217 СКАЧАТЬ
• Модели MS-8222H СКАЧАТЬ
• Инструкция на цифровой трассоискатель-мультиметр MS-8236 СКАЧАТЬ

Cтатьи из категории: Приборы и оборудование

Электродвигатели как переменного, так и постоянного тока нуждаются в защите от короткого замыкания, теплового перегрева и перегрузок, вызванных аварийными ситуациями или неисправностями в технологическом процессе, силовыми установками которых они являются. […]

Общие сведения о люминесцентных лампах (“лампы дневного света”) Лампа люминесцентная представляет собой газоразрядный осветительный прибор, световой поток которого образуется за счёт свечения слоя люминофора, имеющегося на внутренних стенках колбы […]

рансформатором (в самом общем значении этого слова) называется специальное электротехническое устройство, посредством которого входное переменное напряжение определённой величины преобразовывается в напряжение, отличающееся от входного по амплитуде, но имеющее равную с […]

Трансформаторы напряжения измерительные служат для преобразования высоких значений напряжения в подходящие для возможности подключения электроизмерительных приборов – вольтметров, счетчиков, ваттметров, фазометров, реле напряжения и других устройств.

Более ста лет человечество пользуется изобретением русского инженера М. Долило-Добровольского, который, используя опыт Н.Теслы и Г.Ферариса, разработал самую популярную конструкцию электродвигателя. В 1891 г. изобретатель презентовал одновременно несколько моделей трехфазных […]

Почему электропитание именно ванной комнаты должно осуществляться особенно тщательно? Ответ на вопрос очевиден – ванная ввиду своих небольших размеров и постоянной повышенной влажности является помещением, где поражение электрическим током более […]

Для осуществления гальванической развязки схем управления и высокого напряжения, а также возможности измерения больших величин токов и напряжений применяются измерительные трансформаторы – устройства, на одну из обмоток которых подается измеряемое […]

Общеизвестно, что в соответствии с нормативными положениями «настольной книги электрика» (ПУЭ) допускаются следующие способы соединения электрических проводов: пайка; сварка; опрессовка; монтаж с помощью специальных зажимов.

Навигация по записям

Как пользоваться мультиметром – описание и инструкции по эксплуатации : 3 комментария

Мультиметр DT-832. Как измерить частототу переменного напряжения 220В ?

Прошу ответить на эл. почту. Спасибо.

Частота переменного напряжения ВСЕГДА 50Гц это стандарт в нашей стране, и частоту мультиметром не меряют, можно измерить с помощью осциллографа или частотометра.

Инструкция по охране труда сварочный аппарат
Инструкция по охране труда по общим вопросам

Работа с мультиметром YX-2000A — Мультиметры — Электроизмерительное оборудование — Каталог статей

Тестер (мультиметр, ампервольтомметр, АВОметр) YX-2000A – комбинированный измерительный прибор, предназначенный для измерения сопротивления, переменного напряжения до 500 Вольт, теста батарей 1,5 Вольта и 9 Вольт, постоянного тока до 250 миллиАмпер, постоянного напряжения до 500 Вольт.

При работе с любым прибором необходимо помнить и соблюдать  правила безопасности:

• Избегать случайного прикосновения к токоведущим элементам, находящимся под напряжением более 50 вольт;

• Обязательное присутствие второго лица при измерениях напря­жения свыше 300 V;

• Учитывать возможность возникновения непредусмотренных опасных зарядных напряжений (например, накопление опасных зарядов на конденсаторах) при измерениях в аппаратуре;

• Не проводить измерения во влажной среде.

  Руки, обувь, пол, рабочее место должны быть сухими;

• Внимательно следить за соответствием выбранных на приборе вида работ и диапазона измерения измеряемой величине. Подклю­чение прибора на диапазонах измерения тока, сопротивления или низкого напряжения, например, к сети 220 V ведет к немедлен­ному выходу его из строя, а оператор подвергается опасности.

Подготовка к работе

Установить электрохимический источник питания, соблюдая полярность подключения.

ВНИМАНИЕ! Перед установкой элемента в тестер его следу­ет протереть с торцов тканью для удаления налета карбонатов (выступающих солей). Также необходимо проверить чистоту контактов тестера и элементов. Загрязненные контакты зачистить. Несоблюдение полярности элемента мо­жет привести к порче прибора.

Примечание: элемент питания необходим при работе  прибора в режиме измерения сопротивлений. Остальные режимы прибора работоспособны и без элемента питания.

Подготовка к проведению измерений

Для получения правильных результатов измерений не­обходимо:

1.   Перед проведением измерений установить прибор в горизон­тальное положение;

2.   Провести регулировку механической части измерительного механизма. Для этого установить стрелку тестера на начальную отмет­ку шкалы при помощи корректора «».

Проведение измерений

Перед началом работы необходимо внимательно ознакомиться с марки­ровкой на лицевой панели тестера, при проведении измерений соблюдать правильность подключения соединительных проводников (щупов) в соот­ветствии с маркировкой и измеряемой величиной. Ошибочное включение тестера в измерительную цепь может при­вести к выходу его из строя.

1.1       Переключатель пределов установить для измерения переменного «ACV» или постоянного «DCV» напряжений на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с макси­мального диапазона, постепенно переходя на меньший, наиболее соответст­вующие уровню измеряемой величины;

1.2       Коснуться (или подключить при помощи зажимов), соблюдая полярность при измерении постоянного напряжения, наконечника­ми щупов точек в проверяемой электричес­кой схеме, между которыми измеряется напряжение;

1.3       Произвести отсчет показаний ампервольтомметра по чёрной (AC DC) шкале, со­ответствующей выбранному диапазону измерений. При измерении переменного напряжения на пределе 10 В, отсчёт показаний производить по красной шкале «АС 10 V»;

1.4       По окончании измерений отключить щупы тестера от цепи.

2.1.      Переключатель пределов установить для измерения постоянного тока «DCA» на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с макси­мального диапазона, постепенно переходя на меньший, наиболее соответст­вующие уровню измеряемой величины;

2.2.      Разорвать (распаять, рассоединить) участок цепи, протекаю­щий ток по которому предполагается измерить. Подключить щупы в точки разрыва с учетом полярности при измерении силы постоян­ного тока;

2.3.      Произвести отсчет показаний ампервольтомметра по чёрной (AC DC) шкале, со­ответствующей выбранному диапазону измерений.

3.1       Переключатель пределов установить для измерения сопротивления «Ω»;

3.2       Перед проведением измерения сопротивления щупы прибора замыкаются между собой. Если прибор и щупы исправны, стрелка должна отклониться до нуля. Для компенсации разряда батареи переменным резистором «OHM ADJ» на боковой стороне прибора стрелку можно установить на »0»

3. 3       Разомкнуть наконечники щупов и присоединить к ним измеряемое со­противление;

3.4       Произвести отсчет показаний по верхней (зелёной — «OHMS») шкале прибора, умножив получен­ный результат на множитель, указанный у гнезда выбранного предела (10 Ом или 1килоОм).

4.1.      Переключатель пределов установить для тестирования батареек «BATT», в соответствии с номинальным напряжением элемента;

4.2.      Присоединить щупы тестера к гальваническому элементу. По отклонению стрелки в зелёный сектор (GOOD – хорошо) можно судить о годности элемента, или о негодности (красный сектор BAD – плохо)

Как пользоваться мультиметром до 1 кВт

Виды тестеров напряжения

Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор, называемый вольтметром. Приспособление помогает определить необходимые параметры на всех электротехнических приборах.

Изделия бывают самых различных моделей, в частности:

• DT9208A, 830;
• XL830L, VC61A, A830L;
• MAS830L, 830B, 830В, MAS838;
• DT830B, DT9205A, ДТ9208А, DT890B, DT838L, DT830D, ДТ9205А;
• М832, М838, M890G, М83, 110A, М830, 81780, М266С, MS8230B, 700B;
• DT9502A, 890В;
• Ц4353, Ц4324, M182;
• M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
• DT700C, 9205А, M830BZ, EAC3TO;
• ДТ890В, M838, MD832, DT9202A, DT850L, MD830B;
• VC9205N, 830D, Ц4317, MAS830, Ц4317М 43101, 831B;
• DT858L, MAS830B 59002, М833, М57Д, Ц4342;
• DT33C, М890С, DT700B.

Такими измерительными mini устройствами можно измерить силу тока, напряжение, сопротивление. Помимо этого, с помощью мульти устройства можно подсоединить или, другими словами, собрать цепь питания или выявить неисправности в ней. На практике устройство отлично подходит для тех, кто работает непосредственно с радиотехническими устройствами и требуется проверка диодов на выявление работоспособности.

Проверка этим прибором может проводиться только тех аппаратов, в которых есть электросхема, в частности транзисторы или детали для радиоприемников, делитель напряжения, LAN и USB контакторы, виброкольцо ротора.

Если рассматривать более дорогой измеритель сети, то он сможет проверять и множество других электрических приборов, так как снабжены рядом дополнительных функций. В частности, возможно исследовать емкость конденсатора, температуру, индуктивность и все остальное, чем только может обладать электрооборудование.

Стоит заметить, что мультитестеры используют для диагностики, как опытные мастера, так и просто любители, для которых известно, как применять их только в теории. Существует немало инструкций с подробным описанием, есть картинки, как правильно работать и померить амперы, однако важно помнить о том, что каждый аппарат имеет свои особенности, как функционирования, так и эксплуатации.

Как правильно пользоваться тестером

Чтобы использовать мульти-тестер, нужно подготовить щупы, которыми происходит прикосновение к проводам. Для извлечения щупов, нужно обратить внимание на разъемы на боковой части, что позволит не просто начать пользование автотестером, а грамотно подготовить его к эксплуатации. Какие изделия можно прозванивать электротестером?

Самое главное это то, чтобы прибор был электрический, а в целом, независимо от того, для чего он предназначен, например:

• Сварочный аппарат Ресанта;
• Напряжение в аккумуляторе;
• Акустическую систему в автомобиле;
• Планшет;
• Угревыдавливатель;
• Лампочку;
• Батарейку;
• Кейгенератор, если он сгорел;
• Вибропуля;
• Удлинитель;
• Ампераж в розетке;
• Электрочайника;
• Проводку в машине;
• Исправность резистора;
• Шлейф монитора;
• Электронный аппарат под названием винегретница;
• Если при работе мультистайлером начинает бить током.

Самое главное то, что, когда производится прозвонка или измерения цифровым мультиметром, нужно, чтобы работа проводилась максимально аккуратно, а именно, категорически запрещается прикасаться к оголенным щупам. Сначала лучше почитать правила и научиться пользоваться этим устройством своими руками, чтобы избежать проблем. Например, того, что будет неправильное подключение и, соответственно, будут не верные показания.

Особенности мультиметра DT 838

Вольтамперметр может быть различного вида, конфигурации и функциональности. Очень востребован многофункциональный аппарат маркировки 838, инструкция по эксплуатации которого есть на русском языке, и вычислить его принцип работы даже для начинающих будет не сложно.

Изделие:

• Легкое в эксплуатации;
• Дешевое;
• Легкое;
• Компактное.

Использование устройства осуществляется практически повсеместно, и он измеряет показатели в различных режимах, причем востребован аппарат во всем мире. Почему его выбирают, когда нужен ремонт и подходит ли он для новичков (вариант с цешкой)?

Аппарат китайский, и помогает очень быстро найти обрыв цепи, даже если нет особых навыков работы и специального образования.

Чтобы настроить устройство на работу и понять значения, которые он выдает, достаточно сделать обзор устройства и его инструкции по эксплуатации. В целом, для этого потребуется установить переключатель диапазона в нужный режим посредством поворота в нужное направление. Поворот может происходить по часовой стрелке и против нее. Что касается щупов, аналогичных по форме с тором, то их устанавливают в отверстие с минусом, чтобы выявить постоянный ток. Второй щуп ставится в отверстие, чтобы измерить силу тока. Также аппарат подходит для того, чтобы измерить переменный ток.

Варианты, как проверить сопротивление мультиметром

Следует включить и замерить обозначение параметров и необходимые величины амперметром (цэшка), но главное знать, как обозначается символика, для чего нужно обратить внимание на значок появившейся на экране, а расшифровка есть в инструкции, в которой полностью описано пользование устройство и что это такое в целом.

Прибор может быть использован для проверки:

• Целостности электрической проводки;
• Исправности обмотки на электрическом моторе;
• Исправности радиодетали, на которых фиксированное сопротивление;
• Трансформатора и его блока питания;
• Сопротивления заземления.

Электрика не так проста, как может показаться на первый взгляд, а, чтобы научиться с ней работать, недостаточно посмотреть видеоролик, однако для замера различных сил электричества, можно использовать обычный прибор мультиметр.

Способы, как прозвонить провода мультиметром

У каждого мультиметра есть свои определенные характеристики, однако принцип действия схож. Универсальный аппарат может быть использован и в домашней атмосфере, и для профессионалов, которые работают непосредственно с электричеством. Как же провести прозванивание устройства посредством мультиметра? Стоит за пример взять квартиру в обычном многоэтажном доме.

Электротехника есть в таком помещении в каждой комнате, точно так же, как и:

• Розетки;
• Проводка;
• Выключатели.

Все электрические цепи подключены к щитку, в котором установлен электрический счетчик. Нередко комната, снабженная электроприборами может погаснуть, причем происходит это из-за поломки в ней, однако свет отключается по всей квартире. Что делать в такой ситуации?

Нужно подключить аналоговый стрелочный мультиметр и в буквальном смысле мерить каждое устройство, способное вызвать перебои.

Если мультитвич пищит при подсоединении к определенному аппарату, то вполне возможно, что проблема состоит именно в нем. Можно напрямую подключиться к щитку и сразу же проверить в целом, есть ли неисправности в проводке или же это просто поломка электроприбора. Шкала на амперметре будет показывать все получаемые данные, но не стоит забывать про такой момент, как погрешность. Именно шкала показывает частоту или напряжение, в зависимости от того, что конкретно измеряется, и чтобы определить показания, достаточно заглянуть в инструкцию по эксплуатации.

Краткая инструкция по эксплуатации мультиметра DT 830B

Принципиальная схема и вольтаж каждого устройства может быть разной, точно так же, как и кабель подключения, а потому прежде чем осуществлять использование омметра, и измерять нагрузку в сети, стоит обратить внимание на особенности исследуемого объекта и самого мультиметра. С помощью таких устройств можно измерить вольты, миллиамперы, ватты, обнаружить такие моменты, как фаза и минус в розетке, омы. Стоит заметить, что устройств для замера всех этих величин, существует огромное множество.

В частности:

• М830в Диджитал;
• Ермак;
• Digital;
• Multimeter;
• Sunwa;
• Vorel;
• Sunma;
• Hfe;
• Iek;
• Mastech;
• Мультифокс;
• 266;
• 5808;
• Dcma;
• Олх;
• Дигитал;
• Universal;
• Passwdfinder;
• Атлантик.

Для тех, кто постоянно работает с электрическими приборами, попросту не обойтись без мультиметра, особенно такого, как модель 830. Принцип работы будет понятен даже новичку, а особенность устройства в надежности, точности, легкости в эксплуатации, многофункциональности, отличном качестве, оптимальной стоимости. Учимся использовать аппарат, если вы не мастер.

С этим оборудованием можно проводить прозванивание проводки в любом помещении, независимо от того, жилое оно или нет.

С его помощью можно прозвонить плату в зарядном устройстве и даже банально исследовать лампочку на предмет исправности. Некоторые считают, что функции мультиметра существенно ограничены, однако, это вовсе не так. Даже если пользуетесь Гравитексом, Визиографом, кабельным аппаратом для работы со сваркой, который перестал работать, то мультиметр – это то, что нужно. Самое главное это то, чтобы устройство было не просто исправным, а грамотно функционирующим и настроенным, так как в противном случае, будут получены неправильные показания, и это повлияет на ремонт.

Инструкция по применению и как измерить силу тока мультиметром

Почему не работает устройство термопара? Как исправить его, если проблема в силе тока? Для этого нужно применить мультиметр, который может справиться с исследованием даже самой обычной лампы.

Для замеров силы тока требуется:

1. Подключение устройства к исследуемому изделию посредством щупов.
2. Если при контакте не происходит загорание индикатора, то это свидетельствует о неисправности оборудования.
3. Есть вариант уменьшить предел измерения на 1 единицу, и провести повторную диагностику.

Замер должен проводиться кратковременно, чтобы получить его максимально точным, а также стоит помнить, что даже неработающий прибор может показать силу тока, но очень маленькую, особенно, если осуществляется диагностика маломощного устройства.

Для замера достаточно всего пары секунд.

Независимо от того, высокое или низкое напряжение и сила тока, провести замеры не слишком сложно и порой, если аппарат используется в первый раз, то достаточно просто следовать инструкции.

Возможности мультиметра DT 832

В инструкции по эксплуатации можно встретить множество значений. Например, Dcv, Acv, Dca, 181, 1000a, 182. Чтобы узнать, что это такое, достаточно тщательно исследовать инструкцию к мультиметру независимо от того, какая это модель 832 или 831. Отзывы об обоих устройствах только положительные, и многие называют их универсальными аппаратами, которые подойдут и мастерам, и новичкам.

Особенность оборудования состоит в том, что они включают в себя сразу несколько функций таких агрегатов, как:

• Вольтметры;
• Омметры;
• Амперметры.

Каждый домашний мастер должен знать, что такое мультиметр, и как им управлять, что позволит исключить обращения к специалистам, выезд которых на адрес стоит далеко не мало. Самое главное – это при работе четко следовать инструкции, так как, если будет хоть минимальная ошибка, то вполне возможно неправильно провести обслуживание и ремонт электрического оборудования.

Что касается дополнительных особенностей, то можно отметить, что модель мультиметра 832:

• Надежная;
• Дешевая;
• Легкая в эксплуатации;
• Компактная по размерам;
• Не требует обслуживания и ремонта;
• Обладает только положительными отзывами от пользователей.

Приборы предназначены для прозванивания цепи питания, исследования сигнализации, контроля исправности полупроводника, измерения коэффициента усиления в транзисторе и не только. Разобраться с тем как он работает не сложно, однако если он начнет показывать не верные значения, то нужно заменить аппарат. Как их выявить?

При исследовании любого электрического прибора, нужно руководствоваться его инструкцией по эксплуатации.

Это позволит сравнить полученные данные и то, какими они должны быть на самом деле. Если сходство очевидно, значит аппарат работает исправно, и при этом можно понять, сломана техника или нет.

Правила: как работать с мультиметром

Для работы с мультиметрами, стоит обратить внимание на ряд мер предосторожности, которые позволят предотвратить удары током и более серьезные последствия.

Проводя замеры, категорически запрещается работать в среде, где повышенная влажность, измерять режим замера, если уже началась диагностика устройства, измерять параметры, которые могут превысить верхний предел мультиметра, использовать неисправное оборудование, проводить замер электротехники, если она подключена к сети.

Как пользоваться мультиметром для чайников (видео)

Иметь в быту свой собственный мультиметр – это неплохо, однако, если нет навыков работы с электрическими приборами, то лучше доверять процесс настоящим профессионалам, способным тщательно продиагностировать устройство и предоставить только верный результат, что важно для ремонта и обслуживания.

как откалибровать вольтметром мой 888s [Архив]

Просмотр полной версии: как откалибровать мой 888s

gould

17.03.2009, 15:20

Я пытаюсь выяснить, как вы калибруете 888s с помощью вольтметра, я знаю, что это должно быть 1,223VRMS на вольтметре. Я сделал синусоидальную волну из моих protools на -18, но на моей консоли это не +4, это как -20, мои контакты 888s находятся прямо внутри 888s, моя консоль +4, я не знаю, как откалибровать с помощью вольтметра , где его положить, где взять, кто нибудь подскажет шаги

О.G. Killa

17.03.2009, 17:00

, я только что дважды проверил … это 1,23 В или 1,228 В … но не 1,223 В.Хотя эта небольшая разница не будет иметь значения …

http://www.multimeterwarehouse.com/digitalmultimeter.htm

вот список вольтметров … обычно называемых «мультиметрами», поскольку они не работают. т просто мерить вольт. Выбирайте недорогой цифровой. У меня есть M838, и он отлично работает для того, для чего мне это нужно. Но вам может понравиться что-то вроде M320, так как у него «автоматический выбор диапазона».

http://www.doctronics.co.uk/meter.htm

Эта ссылка описывает, как использовать его, если он вам нужен.Обычно красный кабель касается контакта 2 или контакта 3, черный кабель касается земли (контакт 1).

TVPostSound

17.03.2009, 17:07

Пожалуйста, не надо.

Недорогие вольтметры точны только около 60 Гц переменного тока, так как они предназначены для измерения домашнего напряжения.

Вам нужен вольтметр переменного тока «True RMS».

После того, как у вас будет правильное напряжение, вам необходимо откалибровать консольные измерители. Установите их на 0VU, это будет +4 EOL

Измерьте контакты 2 и 3 888 XLR

gould

17.03.2009, 17:10 PM

Привет, спасибо, человек, так что я запустил аудио через 888 и на задней панели прикоснитесь к красному и черному проводам к выходу xlr или просто включите 888 и прикоснитесь к нему проводами, я думаю, вы дали мне ссылку, забыли, позвольте мне посмотреть, спасибо

О.Г. Килла

17.03.2009, 18:25

Недорогие вольтметры точны только около 60 Гц переменного тока, так как они предназначены для измерения домашнего напряжения.

Вам нужен вольтметр переменного тока «True RMS».

После того, как у вас будет правильное напряжение, вам необходимо откалибровать консольные измерители. Установите их на 0VU, это будет +4 EOL

. Измерьте контакты 2 и 3 XLR

888s. Это круто. Я не эксперт в подобных вещах, поэтому, пожалуйста, поправьте меня, если я ошибаюсь… Но насколько мне известно, выход XLR измеряется постоянным, а не переменным током, поэтому вольтметр переменного тока не нужен, хотя большинство из них все равно может измерять переменный ток.

Я не использовал его какое-то время, но помню, что не получал правильных показаний напряжения, если не измерял относительно земли. Я полагаю, это потому, что измерение напряжения, по сути, измеряет разность напряжений? Контакты 2 и 3 должны иметь одинаковое напряжение, поскольку они оба передают сигнал.

В любом случае, я не думаю, что это повредит измеритель, если вы попытаетесь подключить контакт 2 к контакту 3, но из того, что я помню в последний раз, когда я делал, он читал 0, но когда я подключил контакт 2 к заземлению и 3, чтобы заземлить, читается 1.2В.

О.Г. Killa

17.03.2009, 18:43

Поставьте генератор сигналов на моно канал aux. Установите его выход на A1 и установите генератор сигналов на Sine и на -18dB RMS (или любой другой параметр dBfs, который вы хотите использовать). Измерьте выход A1 с вольтметром, установленным на 2000 мВ.Должен показывать 1228 (или 122, или 123, если ваш счетчик может отображать только 3 цифры) или что-то близкое к этому. Отрегулируйте установочный винт, пока он не покажет 1228 или 123. Перейдите к следующему выходу. Измените выход aux на A2 и проделайте то же самое снова. Как только вы установите для всех выходов 1,228 …

Создайте вторую дорожку Aux, установите для нее значение, отличное от A1. Установите его вход на A1 и перейдите в «Режим калибровки» из меню параметров. Показание «vol» начнет мигать «Cal».Подключите выход генератора сигналов от A1 к A1 in. Измеритель должен показывать -15 (помните, что среднеквадратичное значение -18 имеет пик -15). Если это не так, отрегулируйте установочный винт входа на 888 так, чтобы он показывал -15. После того, как вы сделаете это для всех своих входов, ваш 888 откалиброван … теперь вы можете создать 8 дополнительных каналов, по одному для каждого выхода, поставить один и тот же сигнал для всех из них. Затем подключите их к входам на вашей консоли. Поскольку вы уже тестировали все входы и выходы, вы точно знаете, что 888 находится на уровне 1.228V. Если выходы 888 не отображаются как 0 VU ни на одном из каналов консоли, то вам необходимо отрегулировать их входную калибровку. Если какой-либо из выходов ленты / шины обратно в protools не имеет значения -15 на вспомогательных каналах, вам необходимо настроить выходную калибровку консоли для этих треков.

Я всегда так делал … если я ошибаюсь … поправьте меня, пожалуйста !! Я всегда готов научиться делать это лучше.

TVPostSound

17.03.2009, 18:49

Да, с AC, вы измеряете температуру между холодным и горячим.

О.Г. Killa

17.03.2009, 19:02

Тогда почему в ваших записях может быть «DC Offset»?

О.Г. Killa

17.03.2009, 19:19

Думаю, в этом вы ошибаетесь. Переменный ток переменный. Постоянный ток не чередуется. Сигнал не чередуется на контакте 2 и контакте 3 … это просто постоянно не совпадающая по фазе версия контакта 2 на контакте 3.

Источник питания каждого устройства преобразует переменный ток в постоянный, а затем постоянный ток проходит по всему устройству и от одного устройства к другому.

Постоянный ток означает, что электроны текут только в одном направлении. Вот почему у вас не может быть «входа и выхода» на одном кабеле. Постоянный ток течет от выхода к входу. Переменный ток течет вперед и назад с определенным интервалом.

Вы должны думать о симметричном кабеле как о двух несимметричных кабелях, имеющих общую землю. Используя ваше описание, как вы можете получить звук на несимметричном кабеле, если нет отрицательной клеммы? Чтобы измерить напряжение на несимметричном кабеле, вы измеряете расстояние от наконечника до земли.На симметричном кабеле вы измеряете контакт наконечник с землей и / или кольцо с землей.

Craig F

03-17-2009, 19:31

Правильная калибровка выполняется при измерении нагрузки между контактами 2 и 3.
Лично мне нравится использовать кабель типа «банан» размером 1/4 дюйма или 1/4 дюйма (длинный), чтобы я мог снимать сигнал на коммутационной панели, но при этом добираться до

Шон Симпсон

17.03.2009, 20:02

Аудиосигнал по своей природе представляет собой переменный ток; в каждом цикле есть положительная и отрицательная фаза.Я использую Fluke 87 с кабелем, как описал Крейг. На самом деле у меня есть около дюжины наборов проводов (бананы дешевы) с мужскими и женскими разъемами XLR, TRS, TT, военными, и пара с плоскими старыми клеммными винтами или зажимами типа «крокодил». Конечно, все идет намного более гладко, когда вы можете просто подключить его.

gould

17.03.2009, 20:33

ну, у меня есть измеритель, я поставил его на V-20, мои выходы пока на 888 выход 1 = 0,98 выход 3 = 0,98 выход 8 = 0.95 У меня нет 2000 м. Надеюсь, он у меня на правильной настройке. звучит так низко. предположим, что будет 1,23, не так ли.

Craig F

18.03.2009, 10:54

какой счетчик вы приобрели?

gould

18.03.2009, 12:06

один из walmart, забыл, как он называется, просто мультиметр

O.G. Killa

18.03.2009, 12:17

Ага, вы правы. Мои извинения. Это AC. Я только что разговаривал с Cheif Tech здесь, в студии … он предложил купить что-нибудь вроде тестера кабеля behringer. В нем есть тональный генератор, который будет работать с + 4dBu и -10dBV, и по своему опыту он сказал, что это довольно точно.Он генерирует тональный сигнал на всех своих выходах, так что это может быть лучшим способом … плюс у вас будет быстрый и простой кабельный тестер. * пожимает плечами *.

gould

18.03.2009, 12:29 PM

ну у меня есть счетчик, я поставил его на V-20, мои выходы пока на 888 выходят 1 = 0,98 выход 3 = 0,98 выход 8 = 0.95 У меня нет 2000м. Надеюсь, он у меня на правильной настройке. звучит так низко. предположим, что будет 1,23, не так ли.

NuBus

18.03.2009, 13:57

http: // www.digidesign.com/index.cfm?navid=3&langid=100&itemid=17845&categoryid=34

Felix

09-01-2009, 13:22

на веб-странице Digidesign указано:
4. С помощью вольтметра переменного тока измерьте контакты 2 и 3 выходного XLR (или наконечник и кольцо штекера TRS).Отрегулируйте потенциометр выходной подстройки, пока напряжение не станет 1,228 В (для +4 дБн) или 0,316 В (для -10 дБВ).

Что мне нужно знать, так это то, на что должен быть установлен измеритель?
мой счетчик имеет настройки переменного тока 200 или 600. если они не работают, то какие настройки мультиметра нужно использовать на шаге 4? любые предложения по мультиметру, который может сделать это, не намного дороже 100 долларов. как можно дешевле, чтобы просто выполнить эту задачу.

Рейл Джон Рогут

09.01.2009, 14:32

Rail

Craig F

01.09.2009, 19:09

Rail

Хорошая сделка

SethAnger

02-11-2010, 13:19

Behringer CT100 — еще одно чрезвычайно простое решение. Единственное, чему я не верю, так это то, что он работает от батареи.Я уверен, что если вы убедитесь, что батарея новая, все будет в порядке. Может быть, вы могли бы использовать свой счетчик Walmart, чтобы проверить это.

Если у вас есть CT100, установите для всех ваших входов значение -20 или -18 в зависимости от вашего предпочтения. Затем следуйте инструкциям на странице Digi. Отрегулируйте подстройку выходного сигнала до тех пор, пока ваши входные измерители не будут показывать то же значение, на которое установлен генератор сигналов. (убедитесь, что у вас не выбрано удержание пика. Я почти уверен, что в режиме Cali он обходит это, но просто убедитесь, что он отражает вносимые изменения)

Удачи вам, сэр!

vBulletin® v3.8.7, Авторские права © 2000-2021, vBulletin Solutions, Inc.

Подержанные цифровые мультиметры M838 Mastech в продаже у BRL Test, Inc.

К: BRL Test, Inc.

СтранаСШАКанадаИндияКитайU.K.Korea (Южная) GermanyAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarticaAntigua и BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCap VerdeCayman IslandsCentral африканских RepublicChadChileChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Корейская Народно-Демократическая RepublicCongo, Республика ofCook IslandsCosta RicaCote d’IvoireCroatia / HrvatskaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaEuropeFalkland острова (Мальвина ) Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Гана, Гибралтар, Великобритания, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвинея, Гвинея-Бисау, Гайана, Гаити, Херд и МакДу, nald IslandsHoly Престол (Государство-город Ватикан) HondurasHong KongHungaryIcelandIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая RepublicKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская RepublicMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеральное государственное ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarReunion IslandRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и ГренадиныСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСейшельские острова Sierra LeoneSingaporeSlovak RepublicSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSt-HelenaSt-Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Ciacos IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUruguayUS Малые отдаленные IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaWestern SamoaXXYemenYugoslaviaZaireZambiaZimbabwe

Все поля обязательны для заполнения

Запомни меня

Пришлите мне копию.

Присылайте мне новости, распродажи и объявления об аукционах

Отправить
{{сообщение}}

M838 DIGITAL MULTIMETER SCH Service Manual скачать, схемы, eeprom, информацию по ремонту для специалистов по электронике

Sziasztok, kiindulási pont: Adott egy TR0614, 5 éve megjavítottam, majd polc, most megint kellene.Kemenet freki valahol и kelleténél feljebb vitorlázik. Konklúzió az elejére. kell hozzá türelem. mondom türelem! kezdjük: szétbontás után unlock led világít az M3on és az M7en. M3 9-10Mhz helyett 16ot ad. némi keresgélés után RC4558 csere megoldja a dolgot. M7 nehezebb dió, frekinérőm csak elvben tudja a gigaherzet, amikor építettem nem sok fogalmam volt a nyagyfrekvenciás szerelésről. de a PL725ön hozzáférhető az üttetés, 2 Mhz körül van nagy baj nem lehet gondolom, hangoló fesz leforraszt, külső tápból (809es láb) szépen beállítható a 2 megaherz 0 vol.Akkor ez — это RC4558. talált süllyedt. kitűnő, kimeneti freki rendben. unlevel led világít, csak stableizáci van hatra. felfordítom a méréshez, bekapcsolom és semmi. Tápok sehol. +18 вольт zárlatos. Az M4ben egy csepp tantál. csere, összerak, это kimenfreki стабильный 560Mhz. Ацт а … ле аль аз M4. Разблокировать led sötét, ez már megint egy RC4558? De ehhez már lelkierőt kell gyűjteni, na meg dupla OPAt, a fiók készlet lassan elfogy. Olybá tűnik аз én példányomban az RC4558 asok belső mechanikai okok miatt mind elhalnak.Találkozott már valaki ilyennel? нем тегнап кездтем де некем эз új. A túlterhelés kizárt. Köszönet mindenkinek aki a rajzokat megosztotta hozzá, 5 éve nem találtam, egy horror volt a sötétben tapogatózás, de azért akkor — elindult. JA ÉS HA JÓL EMLÉKSZEM CSEPP TANTÁL ÉS MŰVELETI ERŐSÍTŐ CSERE VOLT. Ja meg a deprezek, amiknek porrá mállott az öntvényük. ————————————————— ————————————————— ——————————————— Az RC4558 asokat mindet a szemétbe, cserélni! Rendben elismerem аз M4 hibáját én okoztam.Де! mire megtaláltam már nincs kimenőjel. Az M10en két RC4558 ment tönkre, vagyis javítás alatt egy második is! DE! mire kicseréltem le ált az M7. Zárlat az 1200Mhz referencia bemeneten. a szűk szerelés miatt mostanra összenőtt a csatlakozó végi bumpszli a földel. De mire megtaláltam és javítottam sebaj már elhalálozott az M3 fm referencia !!!!!!!!!!!!!!!! De ez most tényleg miért? Már az öngyilkosság ötlete is felvetősött! Senki ne sértődjön meg, de ez egy időzített bomba.csehszlovák teslán szocializálódtam, de ilyet még nem tapasztaltam. csak én vagyok peches, vagy tényleg nem megbízhatóak másnak sem ezek az eszközök? A nagyszkópom egy hetvenes évekbeli laborszkop minden jóval megáldva. Túl élt egy árvizet, igaz csak tranzisztort 80 darabat cseréltem benne, mert az aranyozott vaslábak nem bírták a patak vizét. де азота egyszer kellett szétszedni. Nem értem az egészet, más már kivágta volna a szemétre! csak az a baj, hogy a saját konstrukciójú generátor ennél is rosszabb.

Üdv! A jelzett masina a címben említett módon viselkedik. Kijelzés van, a funkció váltást érzékeli, mutatja de semmit nem mér. A gépben van jó néhány reedrelé amik kellemes ciripelő hangot adnak. A tápját átnézve jó, a feszültségek a rajzon megadottak. Szkóppal vizsgálva tiszták. Van é tapasztalata a javításával kapcsolatba? Esetleg roncs, bontott is érdekelne. Köszönöm figyelmet.

Sziasztok! Tulajdonomba került egy ANRITSU MG443B programzható jelgenerátor, gépkönyv és használati utasítás nélkül.Аз előlapján nagyon sok gomb van betűkkel jelölve, amiknek jelentését, és így a gombok funkcióját sem sikerült maradéktalanul megfejteni. Aki kezelt már ilyet, vagy rendelkezik hozzá kezelési utasítással, esetleg gépkönyvvel, segítsen! Üdv: Fülesmester

Sziasztok! Most regisztráltam az oldalon, mert reméltem, hogy segítséget találok itt a fent említett szkóp javításában. Szóval a szkóp típusa HAMEG HM203-7. Nem régen vettem ebay-en.Сайнос аз эльсу bekapcsolás után már látszott, hogy beteg a műszer. A jelenség nagyon összetett, de remélem érthetően le tudom írni. Аз eltérítések megfelelően működnek, viszont a sugár által rajzolt hullámforma nem stable. Az ábra szabálytalan időközökben felvillan, aztán eltűnik, hol elmosódik, hol viszonylag éles. A képernyő alsó-felső részén erős párna torzítás látszik, de a képernyő széle felé mozgatva az ábrát teljesen el is tűnik. Az intenzitás csökkentésével stableabb lesz a megjelenítés, de ekkor sem tökéletes.Надь intenzítás esetén viszont felerősödik a jelenség, ilyenkor gyakorlatilag nincs folyamatos kép. A fókusz működik, de általában nem lehet tökéletesen éles ábrát beállítani. Kísérő jelenség, hogy a felvillanásokkor pattogás hallatszik a csőből, az árnyékolást levéve halvány, de sötétben jól látható szikrákat lehet látnide nétégá. Nem egy helyen keletkezik a szikrázás, hanem véletlenszerű helyeken villan fel az ív. Kis intenzitásnál, amikor viszonylag stable a kép, a szikrázás nem tapasztaható, nagy intenzitásnál amikor a vibrálás gyakorlatilag folyamatos, szikrázás — это вибрационная мегалазина.Először megmértem аз összes multiméterrel mérhető kis feszültséget és szkóppal is ellenőriztem, hogy nincs-e hullámosság. Minden feszültség rendben volt és semmi hullámosság nem volt tapasztalható. Az eltérítő feszültségek — это teljesen rendben voltak. Az utóbbi 1-2 napban mértem a nagyfeszültségű részt is. Itt már volt mérhető eltérés. Кб. 100 V-al mértem kisebb értékeket, мята amit a gyári doksiban írtak. Ez az jelenti, hogy a kb. -1900V helyett csak -1800V körüli értéket mértem. Ez a különbség az összes nagyfeszültségnél megvolt, tehát a fókusz, intenzitás, katód feszültségek mind kisebbek voltak kb.
