Система обогревания коттеджа имеет разные комплектующие. На данной странице ресурса мы попытаемся выбрать для дачи определенные компоненты конструкции. Монтаж обогревания насчитывает, коллекторы, бак для расширения, трубы котел, развоздушки, крепежи, увеличивающие давление насосы, систему соединения терморегуляторы, батареи. Каждый узел имеет большое значение. Посему соответствие каждого элемента системы необходимо осуществлять технически обдуманно.
Схема отопления в 2 х этажном доме должна быть устроена так, чтобы равномерно прогревались все комнаты, а сама система не издавала звуков перегрузки. Для этого нужно составить ее подробный план до покупки материалов и начала монтажных работ, чтобы избежать несовместимости оборудования и исключить все погрешности в вычислениях.
Для проведения системы отопления в частном доме важно составить его предварительную схему, которая строится на расчетах необходимого количества радиаторов, труб и теплоносителя.
Также нужно вычислить, какой мощности котел будет оптимально работать на отопление вашего дома, где разместить котельную, какая схема разводки будет использоваться.
В 2 х этажном доме разумнее осуществлять монтаж двухтрубной схемы, которая лучше справится с отоплением такого количества комнат. Также к ней можно подключить требуемое количество полотенцесушителей и при необходимости оснастить весь первый этаж системой теплого водяного пола. Разводку можно сделать как нижнюю, так и верхнюю, а зависимости от пожеланий хозяев и наличия подвала или чердака.
Для экономии затрат на отопление следует на каждом радиаторе установить байпас и запорный вентиль, чтобы была возможность отключать их при необходимости. Например, если второй этаж пустует временно, то и отапливать его незачем. Также это удобно, если нужно отремонтировать или заменить батарею.
Для 2 х этажного дома с большой площадью желательно установить циркуляционный насос, чтобы ускорять движение теплоносителя по трубам и более качественного отопления.
В противном случае самые дальние комнаты от котла будут ощутимо холоднее остальных. В качестве теплоносителя лучше использовать антифриз, так как это удобнее и выгоднее. Если же в трубах будет вода, то при любом отъезде более одного дня стоит сливать жидкость, чтобы она не замерзла и не повредила трубы.
Значительное внимание нужно уделить выбору оборудования и процессу монтажа. Лучше всего, если этим будет заниматься надежная команда профессионалов, так как задача сделать отопление 2 х этажного дома не из легких и самостоятельно ее идеально реализовать практически невозможно. Оборудование должно быть совместимым и иметь гарантийные талоны. Очень важно выбрать качественные трубы, радиаторы и котел, чтобы они прослужили не один отопительный сезон.
К вопросу отопления в любом частном доме нужно подходить очень серьезно, так как от этого зависит не только тепло и уют вашего жилья, но и частота проведения ремонтных работ, которые мало кто любит.
Источник: http://220-w.ru/706-otoplenie-2-h-etazhnogo-doma.
html
Уважаемые форумчане! Хочу самостоятельно сделать отопление частного дома. В отопление полный профан, но в связи с тем что не обладаю большими финансами, чтобы нанять соответствующую организацию, хочу разобраться и сделать все сам.
Дом 2-х этажный 180 кв.м. Приобрел двухконтурный котел 24 кВт. Хочу сделать два контура отопление 1 и 2 этаж отдельно. Туалеты на первом и втором этаже. а также душевую предполагаю оборудовать теплыми водяными полами. Помогите пожалуйста с чего начать?
1. Какие и какого размера нужны трубы?( на выходе из котла и остальная разводка должна ли различаться по диаметру и на сколько).
2. Какие нужны датчики приборы возле котла.
3. Что нужно для теплых полов(датчики, краны, гребенки)
P.S. подводящие трубы планирую закладывать в полы.
Заранее благодарен за все ответы и консультации.
Источник: http://www.stroimdom.com.ua/forum/archive/index.php/t-28846.html
Источник: http://otvet.mail.ru/question/174951667
Смотрите также:
- Отопление дачного дома антифризом
- Отопление дачного дома дровами
23 октября 2022 года
Схемы отопления в двухэтажном доме
В небольших двухэтажных домах отопление чаще делают опираясь на опыт создания и здравый смысл, проектные же расчеты не выполняются, так как в лицензированных организациях это довольно дорого.
Тем не менее, самостоятельно созданное отопление в двухэтажном доме (или с мансардным этажом) обычно отлично работает и вполне надежно. Как это делается, какие схемы применяются — рассмотрим далее… подберем трубы, насосы, обратим внимание на нюансы…
Как делается разводка для двух этажей с помощью тупиковой схемы
Наиболее часто применяется и просто реализуется тупиковая двухтрубная схема для двух этажей. Для небольшого частного дома – два плеча на первом этаже и одно плечо на мансардном этаже. Если второй этаж полноценный — там, соответственно, тоже 2 плеча… В каждом простом (не ветвящемся) тупике рекомендуется до 5 шт. радиаторов. Таким образом для 2х тупиков на этаж — до 10 шт радиаторов, обычно это полностью устраивает по отапливаемой площади до 250 м кв.
Схема легко совмещается с теплым полом на первом этаже. Не требует глубоких балансировок, обеспечивает расход теплоносителя через все радиаторы с разницей не более 20%, что приемлемо, при этом наиболее дешева, может применяться и для прокладки труб по стенам с перебуриванием перегородок, и для прокладки под полом.
Важно, что нет необходимости обходить дверные проемы — тупики располагают так, чтобы они заканчивались возле дверей…
На практике зачастую тупиковую разводку дробят для удобства подключения и укорачивания разводки под полом – один тупик делят еще на 2 — 3 ответвления, если их длина и тепловая нагрузка приблизительно одинаковые, по 2 – 3 радиатора в каждом ответвлении. Таким образом, в одном тупике может быть установлено без глубокой балансировки более 5 радиаторов.
Схема отопление двухэтажного здания, тупиковая с разветвлением тупиков на несколько ветвей. Здесь используются несколько стояков для подключения радиаторов второго этажа. Но по дизайнерским соображениям подобные схемы часто бракуются, их несложно заменить разводкой гибких труб над отшивкой потолка.
Петля Тихельмана – попутная схема для каждого этажа
На больших площадях, когда количество радиаторов на этаже больше 10 шт., при условии, если трубы прокладываются под полом, может оказаться практичней попутная схема разводки с замыканием полного кольца труб по контуру дома.
Ее не нужно балансировать, она самонастраивающаяся, если сделана по правилам. Тупиковая же схема, при больших площадях может оказаться громоздкой с 3 – 4 ветвящимися плечами на этаж, трудно настраиваемой, с включением балансировочных кранов на ветвях (каждый радиатор должен получать примерно одинаковое количество теплоносителя в единицу времени).
Основные правила создания петли Тихельмана:
- Все радиаторы желательно размещать на одном уровне, с примерно одинаковой длиной подключающих отводов, и приблизительно одной мощности.
- В кольце для магистралей используется один и тот же диаметр труб по всей длине.
- Не следует в одной петле объединять разные этажи, для каждого этажа делается своя попутная схема.
Лучевая схема получила распространение
Лучевая схема получила большее распространение в квартирах, когда разводку в каждую комнату проще сделать под полом через дверные проходы, а не перебуривать железобетонные конструкции по периметру всего помещения.
Все радиаторы подключаются длинными лучами к одному распределительному коллектору, который стараются установить в центре помещения, чтобы сделать одинаковыми длину труб и уменьшить их общую протяженность.
При этом регулировка расхода может настраиваться на самом коллекторе, на котором для удобства балансировки устанавливаются и ротаметры. Но система получается дороже по материалам. Сказывается применение теплоизоляционных кожухов на трубах и коллектора с регулирующей арматурой. В частных домах лучами иногда делают разводку на втором этаже, при этом пропускают их под отшивкой потолка, как и при других схемах подключения.
Однотрубные схемы – только в самых коротких тупиках
До сих пор есть заблуждение, что однотрубные схемы получатся проще и дешевле. На самом деле они дороже, так как диаметр трубы требуется большой, а также нужен значительный расход теплоносителя по кольцевой трубе, что влечет мощный насос и расход электроэнергии. Если этого не будет сделано, то последние радиаторы в кольце «замерзнут»… Этот недостаток также пытаются устранять глубокими балансировками, применением последних радиаторов «в два раза толще», — ненужные сложности и расходы…
С современными легко-монтируемыми и дешевыми трубами «ленинградка» «однотрубка» потеряла актуальность, которая была у нее ранее, когда стальные дорогие трубы было не просто сварить в систему, и каждый стык был дорог и значим…
Но в самых коротких кольцах до 3 шт.
радиаторов, можно применить и однотрубную схему, это окажется проще и дешевле, возможно осуществить при обычном диаметре труб и с обычным насосом в системе, при этом разница нагрева радиаторов не столь заметна, балансировка не требуется.
Применяется на мансардных этажах, в отдельных ветвях отопления частных домов.
Самотечная для двухэтажного дома
Раньше, когда электроснабжение было не стабильным, а трубы применялись стальные и большого диаметра, о теплых полах еще не задумывались, самотек оказывался подходящим выбором. Сейчас же недостатки самотечной схемы для двух этажей слишком значимы:
- Система выйдет дороже в 2 раза за счет диаметра труб — минимум 50 мм от котла и 40 мм по плечам…
- Нельзя подключить дополнительные контуры работающие под давлением, например удаленные гараж и оранжерея, и главное, – теплый пол.
- Не выйдет оперативно регулировать температуру в каждой комнате автоматическими термоголовками на радиаторах, поэтому значительная экономия, путем автоматического отключения лишних комнат станет малодоступной…
Но самотечная схема нередко используется и сейчас на дачах, в «медвежьих» углах, там, где вообще нет электричества.
Теплый пол в двухэтажном доме
Теплый пол дорог в создании, поэтому от него иногда отказываются. Но при недешевых энерогоносителях и при высоких потолках он может окупится и за какие-то 12 лет, ведь экономия на энергоносителях с ним может достигать и 20%.
Существуют две разновидности:
- Трубопровод заделывается в толстую (от 8 см толщиной) стяжку, которая распределяет тепло. Рекомендуется делать на первом этаже, как наиболее комфортную систему отопления.
- Теплораспределение от труб осуществляется металло-листами, которые накрываются тонкой сухой стяжкой из листов гипсоволокна или чего-то подобного. Такое возможно и на втором этаже.
На 2 этаже от подогрева полов в основном все же отказываются — напольное покрытие там и так не холодное за счет подогрева снизу воздухом, при этом звуко и теплоизоляция по перекрытию не делается, – это обычное экономичное решение при строительстве двухэтажных домов.
Но на 1 этаже создание тяжелой теплостабилизирующей нагреваемой стяжки рекомендуется. Это на уровень поднимает комфортность в холодное время. Радиаторы остаются обязательными для оперативного изменения температур в доме и для подогрева с самые холодные месяцы, но мощность радиаторов можно уменьшить на 1/2 — 2/3 от номинала, и таким образом получить экономию.
Схема включения теплого пола параллельно радиаторам, как дополнительная тупиковая ветвь. При длинах контуров теплого пола до 40 метров, они могут включаться в радиаторную сеть в любом месте через краны РТЛ без общего смесительного узла, которым готовится нужная температура теплоносителя.Обычные правила создания отопления для двух этажей – насосы, трубы, краны…
- Как правило, ветвь отопления для второго (мансардного) этажа подключается стояками через тройники, а циркуляция в ней обеспечивается общим насосом. Для зданий общей площадью до 300 м кв. достаточно одного насоса 25-80, а для домов до 150 м кв.
— и 25-40. - Самую короткую ветвь в отоплении всего дома (обычно это мансардный этаж) чаще снабжают балансировочным краном на обратке, с помощью которого выравнивается количество теплоносителя по ветвям.
- Существенное усложнение схемы с выравниванием давления у котла (установка гидрострелки, системы первично-вторичных колец…) необходимо лишь в случае, если к трем обычным контурам (радиаторы, бойлер, теплый пол), добавляется еще что-то удаленное, например, гараж, теплица, собачья будка…. Тогда, вероятно и каждый этаж большой площади целесообразно обеспечить своим циркуляционным насосом минимальной мощности.
— и 25-40.- Опытные строители применяют металлопластиковые трубы, которые обладают несколькими важными преимуществами: качество стыков с фитингами у них контролируется, трубы могут укладываться с изгибами под полом (под перекрытием второго этажа), трубы могут закрываться и замоноличиваться, и не пропускают кислород в систему.
- При выборе диаметра труб для двухэтажного дома исходят из имеющихся в наличии — внутренние стандартные диаметры труб (металлопластиковых) — 12, 16, 20 мм (соответствующие им наружные – 16, 20, 26 мм). Для небольших домов обычно внутренний диаметр главной магистрали от котла до первого разветвления – 20 мм, в плечах до предпоследнего радиатора в тупике – 16 мм, для подключения 1 – 3 шт. радиаторов – 12 мм. В большой петле Тихельмана – 20 мм, в лучевой схеме – 12 мм, в теплом полу – 12 мм.
Почему у меня наверху намного холоднее, чем внизу?
Разве тепло не должно подниматься? Если это так, то почему у вас наверху намного холоднее, чем внизу в зимние месяцы? А летом у жары, похоже, не возникает особых проблем с подъемом наверх, верно?
Когда вы поднимаетесь наверх летом, легко ли становится на 10 градусов жарче, чем внизу? Вы выключаете термостат, и теперь внизу очень холодно. Затем, в зимние месяцы, у вас возникают противоположные проблемы. Если у вас есть семья, живущая на обоих этажах вашего дома, из-за термостата идет постоянная битва.
Почему это происходит?
Существует множество причин, по которым температура верхнего уровня может отличаться от температуры нижнего уровня. В большинстве домов есть только одна система отопления, вентиляции и кондиционирования воздуха (HVAC) на весь дом, а термостат установлен на первом этаже, где люди проводят большую часть своего времени в течение дня.
Часто температура наверху будет на несколько градусов выше температуры пола. Это происходит из-за более быстрой потери тепла, вызванной холодным воздухом на чердаке, и воздуховодов, размер которых слишком мал, чтобы компенсировать эти дополнительные потери тепла.
Если в некоторых частях вашего дома прохладнее, чем в других, это не обязательно означает, что ваша система работает неэффективно. Тем не менее, это неудобство или дискомфорт, которые можно решить.
Иногда при строительстве нового дома цена может иметь приоритет над качеством и функциональностью, и поэтому не устанавливаются системы вентиляции и кондиционирования, обеспечивающие сбалансированное тепло.
Как это решить?
Зональное отопление и охлаждение
Большинство подрядчиков предлагают установить «зональное» отопление и охлаждение. Зонированная система разделяет ваш дом как минимум на две зоны или зоны обогрева и охлаждения — наверху и внизу — если у вас двухэтажный дом.
Этот тип системы позволяет охлаждать и нагревать их при разных температурах и требует более одного термостата. Каждая зона будет иметь свой собственный термостат.
Сплит-системы без воздуховодов
Другие решения проблемы включают добавление в дом дополнительной системы или использование сплит-системы без воздуховодов. Они обычно используются для обеспечения дополнительного нагрева или охлаждения.
Вы также можете утеплить чердачное пространство, где большая часть тепла теряется в холодные месяцы. Другой вариант — увеличить размер воздуховода, чтобы воздух мог проходить и лучше изолировать.
Было бы проще или лучше установить совершенно новую систему отопления, чтобы сбалансировать воздух?
Полностью новая система не обязательно является решением.
Есть много способов улучшить качество воздуха и температуру в вашем доме. Иногда можно установить заслонки, чтобы сбалансировать воздушный поток и уменьшить разницу температур наверху и внизу.
Модификации изоляции и воздуховодов также могут помочь в уравновешивании. На рынке есть заслонки с электронным управлением для воздуховодов, которые различаются по цене. Они служат клапанами, которые открываются и закрываются, контролируя поток нагретого и охлажденного воздуха по всему дому.
Вы также можете приобрести дополнительный термостат для управления вентилями верхнего этажа вашего дома. Большинство людей просто решают проблемы, связанные с разницей температур, потому что не думают, что проблема может быть решена или что это будет слишком дорого.
Убедитесь, что вы определили проблему, прежде чем тратить много денег на ее устранение. Могут быть и другие причины несбалансированного отопления или охлаждения в вашем доме.
Другие выпуски включают:
- Заблокированы вентиляционные отверстия потолка
- Утечки воздуховодов
- Проблемы с изоляцией
- И так далее
С гордостью обслуживаем Западный Огайо
Наша опытная команда в компании Korrect Plumbing, Heating & Air Conditioning, Inc.
Западный Огайо с 1950 года. Наш семейный бизнес делает все возможное для наших клиентов.
Мы никогда не пойдем на компромисс в отношении качества, и наши лицензированные технические специалисты не будут удовлетворены до тех пор, пока вы не будете удовлетворены. Позвонив в нашу квалифицированную команду, вы можете быть уверены, что ваш дом в надежных руках.
Позвоните специалисту по HVAC в Korrect Plumbing, Heating & Air Conditioning, Inc., чтобы помочь вам определить проблемы и найти способы улучшить вашу систему. Позвоните нам по телефону (937) 696-7096 или свяжитесь с нами онлайн прямо сейчас!
Почему в моих комнатах наверху холоднее, чем внизу?
Не проходит и зимы, чтобы нам не позвонил хотя бы один домовладелец, пытающийся решить старую проблему: в комнатах наверху в их доме холоднее, чем в комнатах внизу.
Уставшие класть дополнительные одеяла на кровати и просыпаться с холодными ногами, мы видели, как домовладельцы пытаются сделать все возможное, чтобы их комнаты наверху были такими же теплыми, как и внизу: включить отопление, использовать обогреватели, даже установить второй печь.
И в тех случаях, когда они могут иметь значение, часто их обслуживание обходится дорого. Или, неудобно или даже опасно.
Вот почему в этой статье мы решаем проблему напрямую.
Мы изучаем причины, по которым зимой в комнатах людей наверху холоднее, чем внизу. Некоторые из них почти универсальны, в то время как другие немного более специфичны.
И, конечно же, мы дадим вам наши рекомендации по лучшим способам решения проблемы.
Свяжитесь с нами, если ваша система отопления не работает должным образом Основными причинами неравномерного нагрева между этажами являются:
- Термостат на первом этаже
- Вы теряете тепло через чердак
- Высокие потолки в главной спальне
- Конический воздуховод в старом доме
Давайте рассмотрим каждый из них поближе.
Термостат находится на первом этаже
Это самая распространенная установка в домах и, возможно, главная причина того, что у вас неравномерное отопление между первым и вторым этажами.
Как вы знаете, термостат сообщает печи, когда включать и выключать. Он отслеживает температуру и нажимает на вашу систему отопления, когда она падает ниже настройки вызова.
Но вот проблема: он может измерять тепло только в той комнате, где он находится. И, чаще всего, это столовая или гостиная на первом этаже.
Теперь, естественно, второй этаж остывает немного дольше, чем нижний. Мы поймем, почему через мгновение.
Но термостат усугубляет ситуацию. Это потому, что он выключается, как только в комнате, в которой он находится, достигается нужная температура.
Остальная часть дома не имеет значения. Если наверху слишком холодно, это не лечится. Таким образом, даже небольшая разница становится еще заметнее.
Умные термостаты

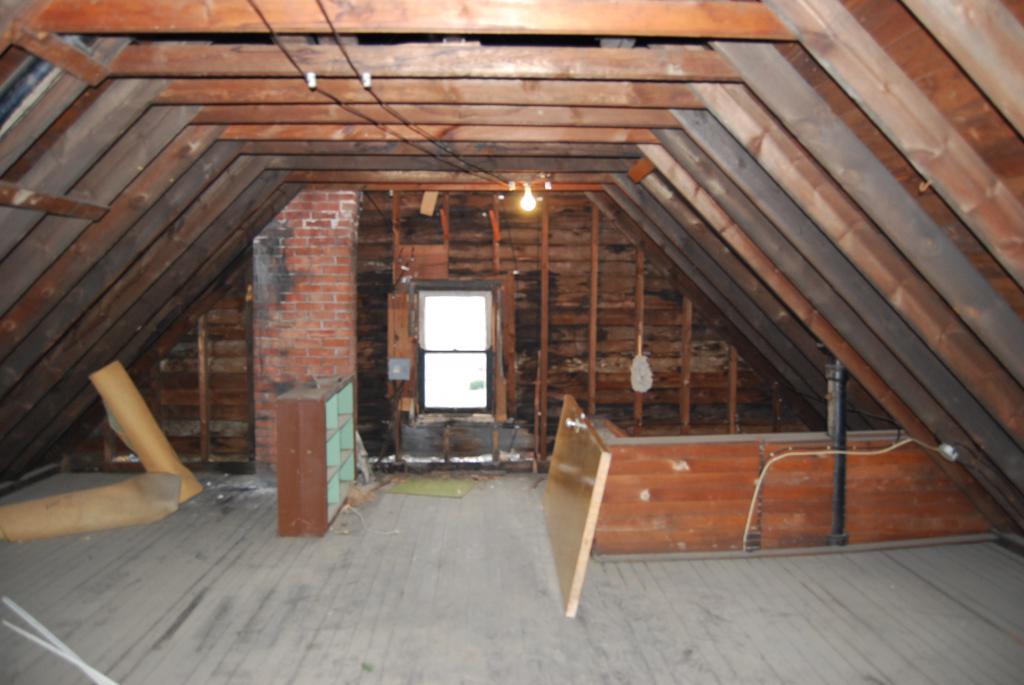

Вы теряете тепло через чердак
Итак, почему второй этаж естественно холоднее первого? Что ж, тепло действительно поднимается. Проблема в том, что он не останавливается там, где вы хотели бы, чтобы он остановился.
В этом смысле спальни не самые верхние комнаты в доме. Вместо этого это чердак или подвальное помещение.
И эти области часто неизолированы. Так что тепло продолжает идти мимо комнат на втором этаже. Оттуда он уходит через любые неизолированные точки — часто через крышу.
Высокие потолки в главной спальне
В новых домах в таких городах, как Элгин, штат Иллинойс, мы видим много высоких, соборных или сводчатых потолков. Они выглядят великолепно. Но они представляют собой проблему, когда дело доходит до климат-контроля.
Проблема аналогична чердакам и подвальным помещениям. Горячий воздух поднимается — как раз там, где вам нужно.
Тепло не оседает в спальне, а скапливается у потолка. Это означает, что требуется еще больше времени, чтобы согреть комнату так, как вам хотелось бы.
И если термостат внизу продолжает отключаться до того, как доберется туда, вам всегда будет немного холодно.
Конические воздуховоды в старом доме
Конические воздуховоды встречаются не так часто, как другие проблемы, но мы все же время от времени сталкиваемся с ними: воздуховоды сужаются в старых трехэтажных домах.
На самом деле конструкция предназначена для того, чтобы слишком много тепла не попадало на верхний этаж.
Такое иногда можно увидеть в домах, где не было кондиционеров. Поскольку тепло поднимается вверх, проектировщики позаботились о том, чтобы все тепло от печи попало прямо в крышу дома.
Тогда на нижних этажах будет холоднее, потому что их никогда не обработают должным образом. Таким образом, они заставили высокую температуру узкое место.
К сожалению, это создает проблемы, когда вы пытаетесь согреть верхние комнаты.
Почему обогреватели в спальне — плохая идея
Прежде чем перейти к решению этой проблемы, мы хотим рассмотреть одно решение, которое не так хорошо, как кажется на первый взгляд: использование обогревателя в спальне.
Мы поняли привлекательность: это портативный недорогой прибор, который добавляет тепло именно там, где вам это нужно.
Проблема в том, что они не предназначены для того, чтобы оставлять их без присмотра на долгое время — например, на ночь, когда вы крепко спите.
Они представляют опасность пожара, особенно если они опрокидываются, и могут нанести вред домашним животным и маленьким детям. Поэтому мы не рекомендуем их для работы с неравномерным нагревом, подобным этому.
Как я могу, наконец, сделать свою спальню достаточно теплой зимой?
Вот три варианта, которые следует учитывать при попытке сделать вашу спальню такой же теплой, как комнаты на первом этаже зимой:
- Изоляция чердака или подвального помещения
- Инвестируйте в умный термостат
- Используйте систему Daikin VRV Life
Лучшее решение для вашего дома зависит от конкретных обстоятельств. Поэтому рекомендуется вызвать профессионала, чтобы оценить планировку вашего дома, воздушный поток и другие факторы. Но это хорошие отправные точки для рассмотрения.

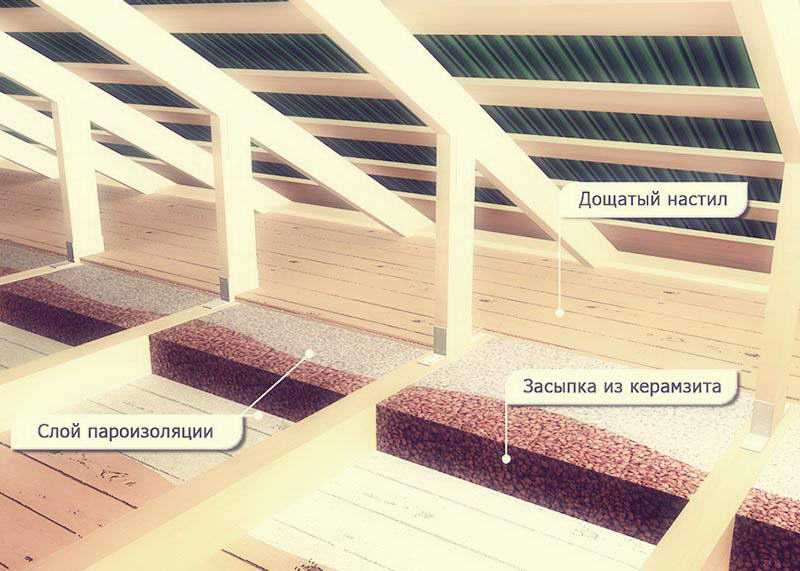

Изоляция чердака или подвального помещения
Ранее мы говорили о том, сколько тепла теряется через крышу. Таким образом, хорошей отправной точкой является предотвращение этого.
Вы можете сделать это, утеплив чердак или подполье. Это может предотвратить проникновение тепла в эту область и его полное отведение.
Приобретите интеллектуальный термостат
Самая популярная особенность интеллектуальных термостатов заключается в том, что вы можете связать их со своими интеллектуальными устройствами. Или как они контролируют температуру и могут самостоятельно вносить коррективы для экономии средств. Они могут очень помочь, когда зимой наверху всегда холоднее, чем внизу.
Но в данном случае мы сосредоточимся на другом преимуществе: нескольких современных датчиках.
Это преимущество решает старую проблему термостата на первом этаже, не принимая во внимание ваш второй или третий уровень.
Установка интеллектуального термостата включает установку дополнительных датчиков по всему дому. Это значит — наконец! — есть мера тому, что происходит наверху.
Использование системы Daikin VRV Life
Установка системы Daikin VRV Life обеспечивает безопасное, мощное и эффективное отопление именно там, где это необходимо.
В отличие от обогревателя, он предназначен для стационарной установки. Да и электричества почти не потребляет.
Если вы знакомы с системами без воздуховодов, то знаете, как это работает: внешний тепловой насос подает тепло в помещение через вентилятор, закрепленный на стене.
Эти манипуляторы могут направлять тепло в любую точку комнаты. Это также делает их идеальными для помещений с высокими потолками.
Все это делает их гораздо более эффективными и менее затратными в эксплуатации, чем установка второй печи на втором этаже.
Подробнее о том, как они работают, можно прочитать здесь.
И, в частности, эти модели, по-видимому, специально созданы для наших рекордно холодных чикагских зим. Это потому, что вы можете связать их с вашей существующей газовой печью.
Если по какой-то причине тепловой насос слишком холодный для работы, ваша газовая печь компенсирует слабину. Таким образом, вам всегда будет тепло, и у вас все еще будет тепло там, где вы хотите.
