Нужен ли шибер в дымоходе бани: зачем он нужен и как его сделать своими руками

зачем он нужен и как его сделать своими руками

Шибер — это на самом деле просто заслонка в дымоходе. Подвижная пластина шибера повторяет сечение дымовой трубы и может полностью или частично её перекрыть.

В современных печах, которые продаются сейчас в магазинах в готовом виде, как правило, уже стоит шибер — он входит в комплект. Но при необходимости его можно купить отдельно или сделать самостоятельно.

Содержание статьи

• Для чего нужен шибер?
• Виды
  • Выдвижные
  • Поворотные
• Материалы
  • Чугун
  • Нержавейка
• Изготовление своими руками
  • Выдвижной вариант
  • Поворотная конструкция
• Установка

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе. При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

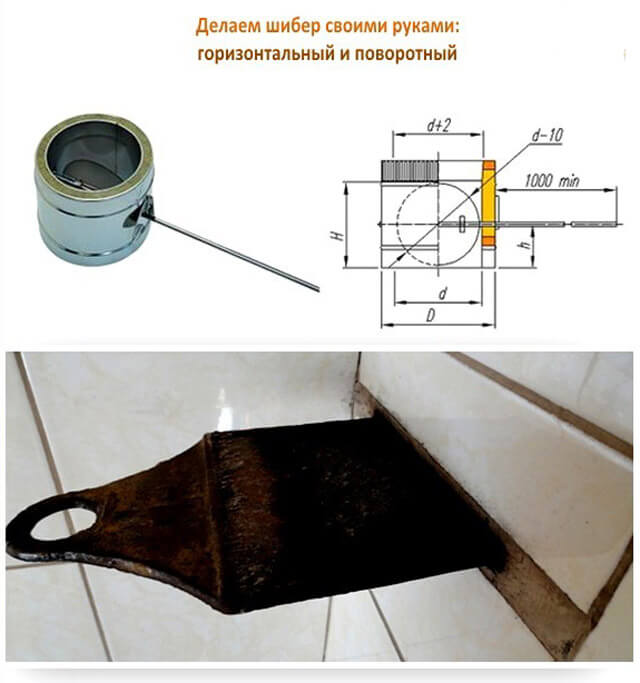

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Обратите внимание! Вне зависимости от того, какую именно конструкцию задвижки предпочтёт домашний мастер, он должен сначала провести точные замеры — это важное условие.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

• в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
• в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
• из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
• чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
• далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
• теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

за и против ⋆ MiyKamin

Любой владелец камина знает, что перед тем как развести огонь в изделие, необходимо открыть заслонку дымохода (шибер), а когда он погаснет, закрыть.  Однако далеко не все шиберы одинаково эффективно выполняют свою работу. В некоторых случаях такие заслонки приносят больше вреда, чем пользы. Но не будем делать поспешных выводов, а разберёмся в вопросе. Сегодня мы рассмотрим, что такое шибер и нужен ли он в камине вообще.

pinterest

Что такое шибер и зачем он нужен

Начнём с определения. Шибер — это регулируемая, металлическая заслонка в дымоходе, которая перекрывает дымоходный канал. Это нужно для того, чтобы поменять интенсивность горения и уменьшить скорость потока дымовых газов. Помимо этого шибер препятствует вытягиванию воздуха из вашего дома через дымовую трубу, а также наоборот, не позволяет наружным потокам воздуха проникать в дом. Однако, когда заслонка работает не эффективно это грозит сразу двумя проблемами: неприятным запахом, который будет проникать из дымохода в дом и высокими коммунальными расходами.

Как правило, заслонка для дымохода расположена чуть выше камина на входе в дымоход. Она образует уплотнение, которое не позволяет проходить потокам воздуха. Однако из-за постоянного воздействия тепла и влаги шибер может деформироваться, став абсолютно неэффективным и бесполезным устройством. Но как узнать, в каком состоянии находиться ваш шибер? Сделать это довольно легко, всё что вам понадобиться это любая купюра, например 20 гривен или один доллар. Чтобы выяснить насколько плотно прилегает задвижка в вашем камине, оставьте купюру между пластинами шибера и плотно закройте его. Теперь попробуйте вытащить деньги. Если купюра легко выдвигается, задвижка определенно пропускает много воздуха.

Если использовать деньги для эксперимента вы не хотите есть ещё один эффективный способ. Для него вам понадобятся только спички. Зажгите ее в камине и сразу же погасите. Взгляните внимательно, куда уходит дым от спички, если он поднимается по трубе, это признак того, что вы теряете много тепла.

Известно, что каминные заслонки большую часть времени остаются открытыми, а это значит, что нагретый воздух из дома постоянно выходит по трубе на улицу. Из-за этого затраты на отопление увеличиваются минимум на 30%. Поэтому не забывайте закрывать шибер, после того, как огонь погаснет.  Ещё одной проблемой является частично закрытые заслонки во время работы камина. Так делать не стоит, шибер должен быть открыт, чтобы огонь получал достаточное количество воздуха для чистого горения.

pinterest

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

1. Заслонка в дымоходе. Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
2. Регулирует процесс сгорания дров. Шибер — это  дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Минусы шибера:

1. Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
2. Нужно обладать определённым набором знаний — как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер — это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Нисходящий дымоход? Признаки, причины и решения нисходящей тяги

Нисходящая тяга дымохода — серьезная проблема, с которой рано или поздно сталкивается большинство домовладельцев. Это может привести к срабатыванию детекторов угарного газа, ухудшению дыхания и увеличению ваших счетов за отопление и охлаждение на сотни долларов в год.

Если в вашем дымоходе есть тяга, нужно обратить на это внимание и разработать решение. Многие новые домовладельцы сталкиваются с этими проблемами, когда покупают старый дом, в котором камин не обслуживался должным образом.

Здесь описано, как работает ваш дымоход, почему возникают проблемы с нисходящими потоками воздуха и что это может означать для вашего здоровья, если вы не будете должным образом заботиться о них.

Что заставляет дымоход работать?

В дымоходе вашего камина много рабочих компонентов. Есть дымовая полка, корона, колпак и, самое главное, дымоходная заслонка. Ваш дымоход нуждается в заслонке для правильной работы. Он управляется с помощью тяговой цепи в топке или небольшого рычага над ней.

Ваш демпфер помогает контролировать поток дыма и позволяет ему подниматься по дымоходу, через колпак и выходить в воздух. Дымоходы работают от давления, вызванного теплом, поэтому, когда давления недостаточно, они работают плохо.

Нисходящий поток — это проблема номер один, создаваемая неподходящими системами давления в дымоходе. В этой статье мы расскажем о давлении и о том, как его контролировать.

Что такое нисходящий поток дымохода?

Нисходящая тяга в дымоходе означает, что дым больше не поднимается по дымоходу так, как должен. Это приводит к тому, что дым возвращается обратно в вашу гостиную и наполняет дом темным дымом.

Иногда обратную тягу путают со сквозняком в камине, когда холодный воздух спускается из верхней части дымохода и попадает в дом.

Так что же заставляет дым идти обратно?

Чаще всего это демпфер. Если ваш треснул или сломался, у вас возникнут проблемы с обратной тягой, вызванные отрицательным давлением в верхней части дымохода. Сильной стороной этого является использование вентилятора, который выбрасывает воздух из дома наружу.

Признаки нисходящей тяги в дымоходе

Ветер дует через дымоход, прямо через заслонку, и приносит порывы холодного воздуха, но как обнаружить проблему до того, как она усугубится?

Вот несколько признаков, на которые следует обратить внимание:

Копоть на стекле

Из-за наличия в доме систем с отрицательным давлением нисходящий поток воздуха может разносить по воздуху мелкие частицы сажи. Они обычно превращаются в обычную домашнюю пыль, но темный цвет хорошо виден на окнах. Если на ваших окнах появляются небольшие пятна сажи, виновником может быть обратная тяга.

Датчики угарного газа/задымления, кажущиеся неисправными

Если вы не видите непосредственной и очевидной угрозы, вы можете не обращать внимания на датчик дыма. Вместо этого это может быть признаком низкого уровня дыма, проникающего в ваш дом из-за нисходящего потока воздуха.

Раздражение глаз

Вам мешают глаза, когда вы находитесь рядом с камином, даже когда он выключен?

Это может означать, что у вас какое-то время был нисходящий поток воздуха, и образовавшаяся сажа раздражает глаза.

Как предотвратить нисходящий поток в дымоходе

Нисходящий поток в дымоходе можно предотвратить с помощью нескольких простых советов.

Отключите вытяжные вентиляторы: Когда ваш камин используется, выключите вытяжные вентиляторы, так как они естественным образом увеличивают отрицательное давление, вытягивая воздух из дома.

Отрегулируйте заслонку: Если заслонка деформирована, возможно, вам придется немного отрегулировать ее, чтобы обеспечить правильный поток воздуха.

Попробуйте открыть окно: Это помогает при отрицательном давлении, предоставляя потенциально другой путь для поступления воздуха в дом вместо того, чтобы устремляться в дымоход. По иронии судьбы, если открыто два или более окон, попробуйте их закрыть. Ветерок, проходящий через них и пересекающий комнату, также может создать вакуум в доме.

Проверить дымоход Высота: Ваш дымоход может быть слишком коротким (особенно если это старый дом). Короткие дымоходы не могут нормально вентилироваться.

Очистите дымоход: Копоть и сгоревший мусор могут сузить проходы для выхода дыма через дымоход.

Если у вас нет оборудования, времени или возможности почистить дымоход, самое время обратиться к профессионалам. Трубочисты Priddy могут осмотреть ваш дымоход на наличие повреждений кирпича, износа демпфера и убедиться, что все работает должным образом. Ежегодная чистка дымохода — лучший метод обслуживания.

Что вызывает нисходящий поток?

Нисходящий поток вызван так называемым эффектом дыма, когда теплый воздух поднимается вверх, оставляя меньше воздуха ближе к полу. В двухэтажных домах или домах с мансардой теплый воздух создает точку высокого давления в верхней части дома.

Нижние точки давления попытаются отрегулировать путем втягивания воздуха. Ваш камин использует воздух внутри комнаты, в которой он находится, и при сжигании этого кислорода он также создает небольшой вакуум. Это не обязательно плохо, если есть больше кислорода (комнатного или вспомогательного воздуха) для питания пламени.

Когда для горения недостаточно кислорода, низкое давление пытается ввести воздух через единственный доступный путь: дымоход. Таким образом, вместо того, чтобы действовать как вытяжное отверстие, дымоход действует как воздухозаборник.

Сила воздуха опускается вниз и увлекает за собой дым, в результате чего дым выходит в вашу гостиную.

Некоторые примеры проблем, вызывающих нисходящие потоки:

Внутренние вытяжные вентиляторы: Если вентилятор на кухне или в ванной работает, он вытягивает воздух и создает систему низкого давления. К этому относятся приборы, которые активно выбрасывают воздух наружу дома, например. газовые или жидкотопливные печи или водонагреватели, чердачные вентиляторы или сушилки.

Встраиваемое освещение: Это отличное эстетическое дополнение к вашему дому, но оно не является герметичным. Теплый воздух уходит и создает эту систему отрицательного давления.

Исправить нисходящий поток в дымоходе

Нисходящий поток в дымоходе — серьезная проблема, которая может сделать ваш дымоход полностью бесполезным. Если вы столкнулись с этой проблемой или считаете, что заслонка дымохода неисправна, в ваших интересах проверить и, возможно, отремонтировать заслонку дымохода. Когда вариант «сделай сам» не срабатывает, в вашем распоряжении есть другой вариант.

Профессиональное обслуживание дымохода — лучший способ предотвратить возникновение тяги и других проблем. Свяжитесь с Priddy трубочистами сегодня, чтобы запланировать регулярные чистки дымоходов для очистки и обслуживания всего, от дымохода до топки и за ее пределами.

Нужна ли заслонка для моего камина?

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Каждый камин нуждается в заслонке для выпуска дыма и газов, а также для защиты от дождя, мусора и животных. Узнайте больше о незаменимом каминном клапане.

На этой странице

Что такое заслонка для камина?

Каминная заслонка представляет собой небольшую дверцу внутри камина, обычно у основания дымохода. Обычно из чугуна или другого жаропрочного металла (иногда из керамики) заслонка по существу открывает и закрывает дымоход. Когда кто-то говорит об «открытии дымохода» камина, на самом деле они имеют в виду открытие заслонки.

Когда горит огонь, открытая заслонка выпускает дым, сажу и газы в дымоход. Когда заслонка закрыта, она предотвращает попадание холодного воздуха через дымоход.

Поскольку правильно функционирующий открытый дымоход имеет восходящий поток — отрицательное давление, которое вытягивает дым вверх и наружу — он также может вытягивать нагретый и кондиционированный воздух, если у вас нет заслонки. Но помните, что закрытая заслонка и зажженный огонь — это верный путь к катастрофе, так как дым и ядовитые пары быстро вырвутся из камина, загрязняясь и вызывая вонь по всему дому.

Есть ли в моем дымоходе заслонка для камина?

Вероятно, в вашем камине есть заслонка. Из-за их важности с точки зрения безопасности большинство местных строительных норм и правил требуют его. Если вы приобрели старый дом или дом, в котором владелец построил камин своими руками без разрешений на строительство или проверок, возможно, у вас нет заслонки.

Независимо от того, работает ли ваш камин на газу или на дровах, если он был построен со встроенной вставкой, то он почти наверняка имеет заслонку. И в то время как старые дровяные камины могут безопасно функционировать без заслонки (газовые камины не могут), дымоход без заслонки — это просто зияющая дыра в крыше вашего дома. Это ворота для входа холодного воздуха и выхода нагретого воздуха зимой.

Летом восходящий поток воздуха может лишить ваш дом кондиционированного воздуха, а система низкого давления может нагнетать внутрь горячий воздух. насекомых, птиц и грызунов проникнуть в ваш дом.

Типы заслонок для камина

Традиционные дровяные или газовые камины имеют заслонку одного из двух типов.

• Заслонки горловины устанавливаются в основании дымохода, над топкой — основной камерой, где горит огонь. Обычно они открываются ручкой, рукояткой или цепью, расположенной внутри камина.
• Заглушка дымохода или заглушки устанавливаются в верхней части дымохода. Они открываются с помощью цепочки, расположенной внутри камина.

Как убедиться, что заслонка камина открыта

Всегда проверяйте, открыта ли заслонка перед тем, как зажечь огонь. Если вы не уверены, какое положение является открытым или закрытым на вашей заслонке, попробуйте выполнить одно или несколько из следующих действий:

• Загляните внутрь дымохода с фонариком. Если у вас есть горловой демпфер, вы увидите его в открытом положении.
• Проверить наличие сквозняка. Поместите руку в (незажженную) топку. Если вы чувствуете движение воздуха, заслонка открыта.
• Испытание огнем. Подожгите лист бумаги и держите его под дымоходом. Если пламя и дым поднимаются вверх к дымоходу, заслонка открыта.
• Посмотрите наружу. Если у вас есть заслонка дымохода, и вы все еще не уверены, что она открыта, выйдите на улицу и проверьте. Возьмите с собой бинокль, если это необходимо.

Установка или замена заслонки камина

Со временем заслонка может деформироваться или треснуть из-за сильного нагрева, и ее необходимо будет заменить.

Заслонка горловины представляет собой простой механизм, который чаще всего удерживается на месте с помощью металлического стержня, прикрепленного к дымоходу четырьмя гайками. Ослабьте их — они могут быть ржавыми — и снимите старую заслонку со стержня и из дымохода. Отнесите старый демпфер в местный магазин товаров для дома или камина и купите такой же размер. Он должен крепиться к имеющемуся стержню, который можно подтянуть теми же гайками.

Если вы не умеете подниматься на крышу со страховочным поясом, установку или замену заслонки дымохода лучше доверить профессионалам.

Правильно установленная заслонка обеспечит беспроблемное использование в течение десятилетий, особенно если у вас есть заглушка дымохода, предотвращающая попадание воды, мусора и животных в дымоход.

Стоимость и установка каминной заслонки

Чугунная заслонка с открывающимся механизмом стоит в среднем от 150 до 250 долларов, в зависимости от размера.
