Обозначение фаза ноль земля: простыми словами, как найти и цветовые обозначения

Цветовая маркировка проводов электрической сети

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

• Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
• Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
• Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится  к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)			Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

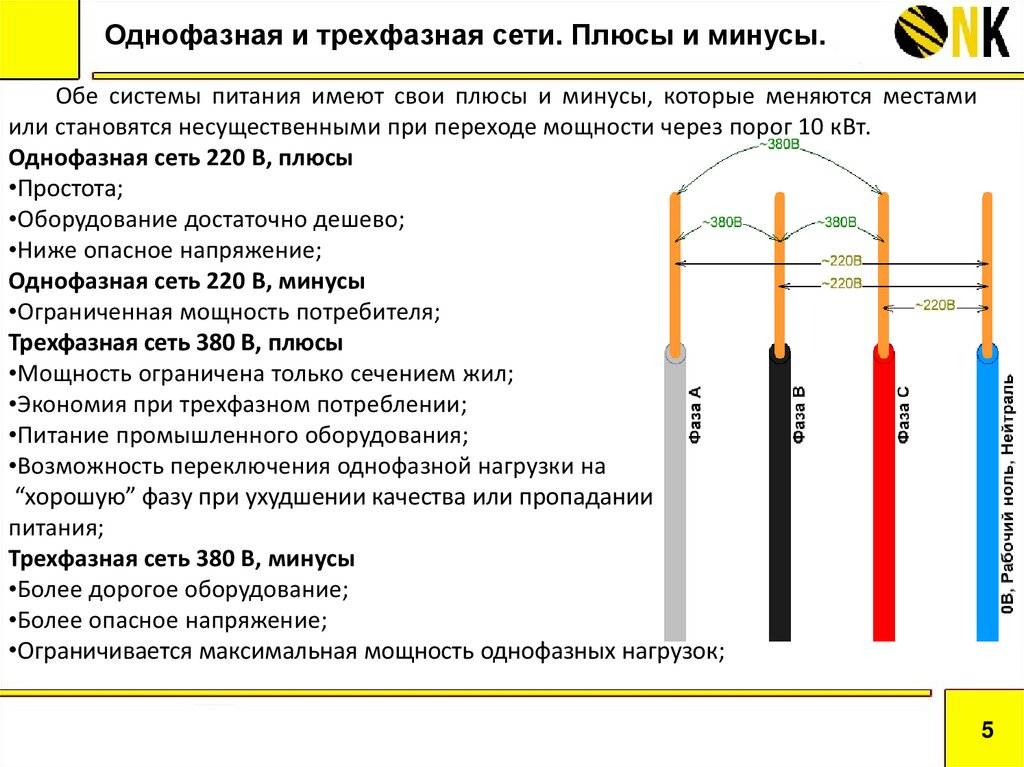

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.

 Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом  окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

• Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
• Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или  проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты.

Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

• L – фаза.
• N – нейтраль (рабочее зануление).
• PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион)	Цвет наружной изоляции проводника или жилы
	Фазный проводник L1	Фазный проводник L2	Фазный проводник L3	Рабочее зануление N (нейтраль)	Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В).	черный	красный	синий	серебристый	зеленый
США. Альтернативная цветовая маркировка (277/480 В).	коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада. Обязательные цвета.	красный	черный	синий	белый	зеленый или без изоляции
Канада. Трехфазные установки с изолированной нейтралью.	оранжевый	коричневый	желтый	белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.	красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009  года.	коричневый	черный	серый	синий	желто-зеленый
Европа. Обозначение шин.	желтый	коричневый	красный
СССР. Обозначение шин.	желтый	зеленый	красный	синий	желто-зеленый, встречается черный
Россия, Украина, Беларусь. Обозначение шин.	желтый	зеленый	красный	голубой	желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Фаза, ноль, заземление. Как их определить и что это такое

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток, а в быту мы используем, как правило, однофазный.

Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя!) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4).

Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур. Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

Кстати, для обеспечения электробезопасности необходимо периодически производить измерение сопротивления изоляции.

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт.

Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно.

Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Фаза, ноль и земля — ​​что это такое? Системы заземления и нейтрализации

Основным назначением маркировки многожильных проводов с цветной изоляцией при прокладке электрических сетей является упрощение и ускорение монтажных работ. Актуальность данной процедуры оправдана, когда прокладку проводов выполняет один человек, а техническое обслуживание и ремонтные работы- другим.

При создании электропроекта в настоящее время в качестве жил используются провода следующих цветов:

• «Ноль» — синий провод;
• «Земля» — желто-зеленый;
• «Фаза» — черный (иногда коричневый).

Чаще всего с проблемой поиска «фазы», ​​«ноля» и «земли» сталкиваются владельцы старых домов, так как в старину изоляция кабелей, используемых в бытовых условиях, была только черного или белого цвета.

В чем разница между «нулем» и «землей»?

Отличие «ноля» от заземления в том, что через него протекает ток при подключении нагрузки, а «земля» необходима для защиты от поражения электрическим током (по этому проводу ток не течет) и подключается к корпусам приборов.

Различить эти провода можно 3-мя способами:

• Измерить сопротивление на проводе заземления омметром (как правило, оно не превышает 4 Ом), убедившись в отсутствии напряжения между точками измерения;
• С помощью вольтметра — измерить напряжение между «фазой» и поочередно 2-мя оставшимися проводами, «земля» всегда будет иметь большое значение;
• Измерить напряжение между заземляющим проводом и заземляемым устройством (батарея ЦО, место очищено от краски, или корпус электрощита) — вольтметр ничего не покажет, а если подключить его на «ноль» в том же Кстати, будет небольшое напряжение.

Если проводка состоит из 2-х проводов, то это «фаза» и «ноль». И заземления нет — этот проводник раньше не прокладывался.

Как и с какой целью определить «фазу»?

При установке или замене розетки не обязательно определять «фазу», так как не имеет значения, с какой стороны она будет подключена. С выключателем от люстры дело обстоит иначе – именно на него должна подаваться «фаза», а «ноль» – непосредственно на лампы.

Если проводка одноцветная, определить проводники можно с помощью индикаторной отвертки, ручка которой выполнена из прозрачного пластика, а внутри находится диод. Прежде чем приступить к определению, необходимо обесточить дом или помещение, зачистить провода на концах и развести их в стороны, чтобы они случайно не соприкасались, и не произошло короткого замыкания.

Электричество подключается, отвертка берется за диэлектрическую ручку, указательный или большой палец кладется на контакт с обратной стороны розетки. Нужно коснуться оголенного провода металлическим концом отвертки, наблюдая при этом за реакцией отвертки. Свет горит — «фаза», если нет — «ноль».

А вот индикаторной отверткой невозможно определить где какой проводник, если присутствует 3-й провод — «земля».

По неопытности (только начинал работать электриком) еще в 2004 году так и сделал. И чуть не спалил собственную квартиру. До сих пор перед глазами эта картина, хотя столько лет прошло…
Жили мы тогда в старом фонде, построенном в 30-х годах (деревянный дом оштукатурен внутри). А пробки у нас были обычные (точнее одна, на «фазу»). Я на тот момент полтора года работал электриком, думал, что все знаю и умею, «я реактивный» и все такое. Решил поставить на кухне «евророзетки», а заодно поменять вилки на автоматы, и поставить УЗО (так как душ с проточным водонагревателем мы устанавливали одновременно с заменой проводки на кухне (для тех, кто не знает — в тех старых домах подобные «благо цивилизации» не было рождения, сами «достроили»)). Ну и установил УЗО, автоматы, разделил линии на кухню и на комнаты… проточный водонагреватель поставил на ввод УЗО, под одну клемму с нулевым проводом от счетчика. И «для надежности» подложил витую пару проводов по 1,5 «квадрата» под одну и ту же клемму (блин, сейчас смешно ведь пишу и что я тогда «возился») и соединил на другом конце с… батарея отопления на кухне, и даже пристроили душевой поддон. Проверил «проверочной лампой» работоспособность УЗО (тока утечки лампы было достаточно), по поводу батареи, поддона и «фазы» УЗО работало исправно, «все были довольны, все «смеялись»… Ровно до тех пор, пока «гром не грянул»: в нашем районе города развернули бурю, все старые дома снесли (в том числе и мой через некоторое время), район начали перестраивать, новые небоскребы, все работы. И вот в один из субботних вечеров строители умудрились оборвать трос, который к нашему дому прибежал их прораб с бригадой работяг, всех успокоили, что, мол, сейчас со стройплощадки бросят времянку за домом, а на будни будут восстанавливать все вместе с сетевиками.стройки…Но,видимо,участок их времянки выбран не тот,что нужно.Дом хоть и старый,на 8 квартир,но оборудование современное,нагрузка прилично. .. курили на кухне. Сначала зажегся свет. На три секунды. Отом была вторая просадка, что лампы еле горели. После этого они еще несколько секунд очень ярко вспыхнули и погасли, а из нашего коридора послышался ужасный треск. Выпрыгиваем и видим, как наш прилавок горит открытым пламенем, но не так уж и хило! А над прилавком антресоль (деревянная), вокруг — сухие старые обои, рядом справа — свежевыкрашенный наличник входной двери… И все это уже лижет огонь, и дыма по всей квартире много . Буквально за считанные секунды… Если бы нас в этот момент не было дома, амба пришла бы ко всем дома, не только к нам. Залили все водой из чайника и кружек, выскочили на улицу, кричали строителям, чтобы ничего пока не включали. Все в шоке, какого черта…!? ..Прибежал прораб… Проветрили квартиру от дыма, идем домой… Тот мой провод, что шел к батарее отопления и поддону с «землей» просто оплавился по всей длине… Я открыл закопченный пластиковый ящик, где стояли УЗО с автоматами, все обгорело, но вроде живо. Он выбросил все «земляные» жилы от входа УЗО под присмотром мастера, заподозрившего, что мы воруем электроэнергию (хотя это было не так, потому что это было «аля уравнивание потенциалов, выполненное через ж..»). .. Строители протащили кабель с жилами большего сечения и запитали дом, уже без происшествий. Когда шок прошел, пришло осознание ошибки. Вся фишка в том, что многие забывают (в том числе и я в тот момент), что в нашей стране жилой сектор (и не только) питается тремя фазами с использованием нулевого проводника. А если нагрузка фаз неравномерная (а в жилом секторе так всегда), то в нулевом проводе начинает течь ток и прыгает напряжение (объясняю по-простому) — в перегруженной фазе напряжение проседает, на недогруженной фазе, наоборот, скачет (возникает перекос фаз). А если нулевой проводник имеет плохой контакт с нейтралью, или слабое сечение, то при хорошей нагрузке он выгорает до хр… что в итоге и произошло: сначала (со слов строителей) у них сгорел ноль, а через пару секунд мелькнул в квартире, т. к. для всех восьми квартир, включая мою, мои «тонкие» провода, подключенные к батарее отопления и размещенные на вводе УЗО, стали нулевым проводом… Поэтому, товарищи, учитесь от чужих ошибок. Они могут стать (не дай бог!) смертельными…
Сейчас уже давно живем в новостройке, при переезде переделал коммунальный ремонт квартиры вместе с электриком, поставил реле напряжения (УЗМ) в квартирный щиток, что не раз спасало от скачков напряжения. Многие удивляются — зачем вам УЗМ в новостройке, ведь вся проводка современная и новая? Ошибка снова! У меня да, все новое. А дом подключен к ТП, построен в 80-х годах. И всю систему электроснабжения всегда следует рассматривать как единое целое, «от и до», как единое целое. А если какое-то место этого «единого целого» «узко», то лучше перестраховаться, чтобы потом не было мучительно больно, тем более что, как я писал выше, УЗМ уже не раз срабатывал. А в соседней новостройке при проведении сварочных работ в одной из квартир таки прогорел ноль на одном из стояков (точных деталей не знаю) и к нам в УК поступило много претензий от собственников квартир с сгоревшее оборудование. ..

Даже начинающий электрик знает, что заземление и заземление используются для защиты от поражения электрическим током при монтаже электропроводки. Использование линий электропередач, не защищенных таким образом, может привести к серьезным последствиям, вплоть до летального исхода.

Разницу между этими понятиями как заземление и заземление мы рассмотрим в нашей статье. Для начала следует четко понимать, что хотя эти методы и служат одной цели, а именно обеспечению безопасности, между ними имеется ряд принципиальных отличий.

Чтобы окончательно прояснить этот вопрос, рассмотрим оба метода более подробно, чем отличается заземление от нейтрализации?

Что такое заземление и для чего оно нужно?

Заземление — металлическая конструкция, предназначенная для снижения степени напряжения до параметров, не опасных для человека. Важнейшей особенностью монтажа является установка системы в местах, обеспечивающих надежную изоляцию нулевого провода.

Кроме того, наличие заземления позволяет значительно увеличить аварийный ток. Необходимость увеличения этого параметра обусловлена ​​тем, что при повышенном сопротивлении контура заземления, несмотря на критическое состояние электротехнических устройств, ток короткого замыкания в ряде случаев оказывается недостаточным для срабатывания защитных механизмов, при этом риск остается электротравма.

В основном контур заземления представляет собой систему из нескольких проводников, соединяющих токопроводящие элементы оборудования с землей. По конструкции эти системы можно разделить на три основных типа:

1. Рабочий тип предназначен для обеспечения работоспособности оборудования, как в нормальных условиях, так и в условиях непредвиденных ситуаций;
2. Защитный тип обеспечивает защиту обслуживающего персонала в случае пробоя токоведущих элементов на корпусе;
3. Молниезащитный тип обеспечивает отвод атмосферных электрических разрядов в землю.

Кроме того, различают искусственное и естественное заземление и заземление. Отличие в том, что искусственный делается специально. К естественным относятся металлические конструкции, изготовленные для других целей и используемые в качестве заземления.

Что означает заземление?

Зануление как по назначению, так и по основным принципам существенно отличается от заземления. Принцип заключается в соединении защитного проводника с металлическими элементами конструкции, не проводящими электрический ток. Также возможно подключение к нулю, используемому источником напряжения, или к другому заземляющему проводнику.

Основной задачей заземления и заземления является обеспечение своевременного срабатывания специальных средств защиты. Принцип действия заключается в провоцировании короткого замыкания при пробое изоляции и других неполадках в работе электрооборудования. При использовании этих систем могут срабатывать такие защитные механизмы:

• Автоматический выключатель;
• Система плавких вставок;
• Инновационные системы защиты.

В чем разница между заземлением и заземлением?

Основное отличие заключается в разных способах установки. Использование нейтрального провода для подключения обеспечивает эффективное использование этого типа защиты, гарантируя безопасность как людей, так и техники. При установке заземления убедитесь, что ток, возникающий в аварийной ситуации, достаточен для 100% срабатывания средств защиты.

При недостаточном токе короткого замыкания на составных частях электроприборов может появиться напряжение, что приводит не только к выходу из строя оборудования, но и значительно увеличивает риск поражения персонала электрическим током. Из всего вышеизложенного можно сделать следующий вывод:

При появлении напряжения на рабочей поверхности оборудования заземление обеспечивает оперативный отвод тока в землю по специальному контуру заземления, при этом применение заземления не способствует отводу напряжения с поверхности, однако при правильном монтаже обеспечивает разрыв электрической цепи с использованием различных защитных устройств.

Учитывая принципиальное различие способов обеспечения электробезопасности, на электрических схемах они обозначаются по-разному.

Чем отличается заземление от заземления теперь понятно, осталось уточнить некоторые нюансы.

Как обозначаются заземление и заземление на схемах?

Все электрооборудование с наличием заземления и заземляющих элементов нуждается в специальной маркировке. Маркировка наносится на шину в виде букв РЕ с продольными или поперечными полосами желтого или зеленого цветов. Нейтрали отмечены синей буквой N, что означает заземление или нейтраль.

Буквы обозначают особенности цепи заземления:

• Т — обозначает непосредственный контакт между землей и источником питания;
• I — обозначает полную изоляцию токопроводящих элементов от земли.
• Вторая буква характеризует расположение токопроводящих элементов относительно земли:
• Т указывает на необходимость заземления всех элементов, находящихся под напряжением;
• N характеризует защиту открытых частей с помощью глухозаземленной нейтрали с прямым подключением к источнику питания.

Между заземлением и заземлением, в чем разница, что целесообразнее использовать в зависимости от конкретного оборудования, мы рассмотрели. Независимо от выбранного способа защиты особое значение имеют точность расчетов, а также внимательность и аккуратность монтажа.

Наверняка каждый начинающий электрик слышал о таком способе защиты от поражения электрическим током, как заземление электроприборов. Монтаж трехпроводной электросети – обязательное условие строительства современного дома. Но что делать, если вы живете в старой квартире, в которой при строительстве еще не применялась подобная система защиты? В этом случае нужно сделать так называемое заземление электропроводки. Читайте дальше, чтобы узнать больше о том, что представляют собой обе системы и в чем разница между заземлением и заземлением!

Основные отличия

И первая, и вторая системы защиты выполняют одну и ту же функцию — защищают человека от поражения электрическим током при прикосновении к оголенному проводу или электроприбору, на котором это происходит. Разница лишь в том, что защитное заземление провоцирует мгновенное отключение электроэнергии в случае опасного контакта человека с проводом, а заземление моментально снимает опасное напряжение на землю. Это также вызывает снижение напряжения нейтрализуемых металлических нетоковедущих частей, находящихся под напряжением относительно земли. В этом их общее отличие друг от друга, в двух словах.

Если рассматривать вопрос подробнее, то нужно остановиться на том, каков принцип работы каждого варианта защиты, исходя из чего сразу будет видна разница между альтернативными вариантами. Заземление работает следующим образом: к корпусу опасных электроприборов и бытовых приборов подключается заземляющий провод, который идет на шину заземления в распределительном щите. Оттуда общий заземлитель идет к основному контуру заземления – металлической конструкции, вкопанной в землю рядом с домом (как показано на фото). При пробое тока на корпус прибора или прикосновении к оголенному токоведущему проводнику опасность минует человек.

Что касается заземления, то это соединение корпуса электроприбора с нулевым проводом сети — нулем. В результате получается замкнутый контур, как показано на диаграмме ниже. При возникновении опасной ситуации и отключении автоматических выключателей на вводном щите питание мгновенно отключится.

Наглядно разницу между заземлением и заземлением вы можете увидеть на этой схеме:

Надеемся, что теперь вам стало понятно, чем отличаются две охранные системы и, что не менее важно, как они работают. Также рекомендуем посмотреть разницу между ними на наглядном видео примере:

Разница между альтернативными вариантами

Что лучше?

Для того, чтобы вы полностью усвоили материал, сначала приведем отличия в использовании каждой системы, на основании чего сделаем собственный вывод.

• Заземление дома легко сделать своими руками, имея под рукой сварочный аппарат и немного металла. В то же время для создания заземления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
• Проводник, обеспечивающий указанные соединения нейтрализуемых частей от источника, называется нулевым защитным проводником.
• Нейтральный защитный провод отличается от нулевого рабочего провода, который также подключается к глухозаземленной нейтрали источника. Он предназначен для подачи питания к источнику.
• Если это произойдет в распределительном щите, система заземления не сработает и вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, так как в отличие от нулевого провод РЕ не перегорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя по этому поводу можно сказать, что «заземляющий» контур из-за того, что он находится на улице, со временем тоже может повреждаться, особенно в местах приваривания электродов. Опять же, если вы делаете ежегодный аудит, проблем не будет.

На основании этого можно сделать следующий вывод —

Известно, что электрическая энергия вырабатывается на электростанциях с использованием генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Рассмотрим подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что такое фазный и нулевой провод, а также заземление. Фаза является проводником, по которому ток поступает к потребителю. Соответственно, ноль служит для того, чтобы заставить электрический ток двигаться в направлении, противоположном нулевой петле. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, обесточен и предназначен для защиты человека от поражения электрическим током. Подробнее об этом можно узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить, чтобы понять, какого цвета фазные, нулевые и заземляющие проводники!

Углубляясь в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является важнейшей составной частью рабочей трансформаторной подстанции. Связь между подстанцией и абонентами следующая: к потребителям подводится общий проводник, отходящий от места соединения обмоток трансформатора, называемый нейтралью, вместе с тремя проводниками, представляющими собой выводы остальных концов обмоток. Говоря простым языком, каждый из этих трех проводников является фазой, а общий — нулем.

Между фазами в трехфазной энергосистеме имеется напряжение, которое называется линейным. Его номинальное значение равно 380 В. Определим фазное напряжение — это напряжение между нулем и одной из фаз. Номинальное фазное напряжение 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «системой с глухозаземленной нейтралью». Чтобы было совершенно понятно даже новичку в электротехнике: «земля» в энергетике означает заземление.

Физический смысл глухозаземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов советской постройки. Здесь в подъездах электрощиток на каждом этаже просто обнулен, а отдельное подключение к земле не предусмотрено. Важно знать, что одновременное подключение защитного и нулевого проводников к корпусу щитка очень опасно, т. к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, а значит, возможность поражение электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусматривается подвод тех же трех фаз, а также разделенные нулевой и защитный проводники. По рабочему проводнику проходит электричество, а назначение защитного проводника – соединение токопроводящих частей с имеющимся на подстанции контуром заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что абонентская нагрузка должна быть равномерно распределена по всем фазам. Однако заранее предсказать, какая мощность будет потребляться тем или иным абонентом, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется сдвиг нейтрали. В результате возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника недостаточно, разность потенциалов становится еще больше. Если связь с нейтральным проводником полностью потеряна, то велика вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулю, а в ненагруженных фазах, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае отдельных нулевого и защитного проводников поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Как определить фазу, ноль и землю: инструкция с видео

Необходимость решения этой проблемы может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае перед установкой розетки необходимо определить, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и массу индикаторной отверткой, мультиметром, а также подручными средствами.

• Использование индикаторной отвертки
• Двухпроводная сеть
• Трехпроводная сеть
• Определение мультиметром или тестером
• Что еще важно знать?

С помощью индикаторной отвертки

Последовательность действий зависит от того, какая система электропроводки установлена ​​в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант проводки встречается в старых домах. По современной терминологии эта система имеет обозначение TN-C. Суть его заключается в том, что нулевой рабочий провод, заземляемый на подстанции, совмещает роль защитного заземления (PEN). В системе ИТ также имеется только фазный и рабочий нулевой провод, но в обычных жилых и производственных помещениях он не используется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть есть только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждому из токонесущих проводников, фаза зажигает контрольную лампу, как показано на фото ниже:

Система устарела. На вилке любого современного электроприбора есть три клеммы. Электропроводка должна быть трехпроводной, за исключением группы освещения.

Трехпроводная сеть

В этом варианте в дом или квартиру заходят три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление идут отдельно от подстанции, где оба соединены с рабочим заземлением. При таком типе проводки определение назначения проводов можно сделать следующим образом:

• в щитке или в распределительной коробке по индикатору определить провод, на котором присутствует фаза;
• два оставшихся — рабочий и защитный ноль (земля), отсоединяем от них по одному проводу на щитке;
• если отключить рабочий ноль, все электрооборудование в квартире перестанет работать, а значит оставшаяся жила — земля, или защитное заземление.

Теперь осталось определить в розетке среди трех проводов, на каком из них фаза, ноль и земля. Если нет возможности подобрать цвет изоляции, определение их функций можно выполнить подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение осуществляется следующим образом. Одной жилой из патрона касаемся фазного провода (фаза уже найдена с помощью индикатора), а второй касается двух оставшихся. Если на панели отключен рабочий ноль, то лампа будет гореть только при подключении к защитному заземлению, и наоборот.

На видео ниже наглядно показано, как определить фазу, ноль и землю с помощью индикаторной отвертки:

Еще одна вариация системы TN — разводка TN-C-S. В этом случае нулевой провод разделяется на рабочий ноль и защитное заземление на вводе в дом. Здесь для определения назначения проводников можно применить последовательность операций, описанную для системы TN-S. Добавлена ​​дополнительная возможность, осмотрев место отрыва PEN, определить, где по сечению жилы в проводе рабочий и защитный ноль (земля).

В случае, если заземление выполнено по системе ТТ, объект (частный дом) имеет собственное заземляющее устройство, от которого осуществляется разводка защитного заземления. В этих условиях, как правило, можно определить фазу, ноль и землю, наблюдая за заземлителем на пути его прокладки.

Определение мультиметром или тестером

Для начала лучше всего определить фазу с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что при наличии в хозяйстве мультиметра индикатор обязательно найдется. В крайнем случае можно сделать следующее. В некоторых случаях может помочь использование мультиметра для определения напряжения между проводом и трубой отопления или водопровода. К сожалению, результат здесь не всегда предсказуем. Чаще всего напряжение между фазой и системой отопления близко к 220 В, в любом случае оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если в качестве рабочей площадки вороватый сосед использует трубы отопления.

В трехпроводных цепях мультиметр покажет рабочее напряжение между проводником, к которому приложена фаза, и любым из двух других. Определение того, какой ноль рабочий, а какой заземленный, можно провести по описанной выше методике, то есть путем отключения одного из приходящих нулей на щитке и использования контрольной лампы.

Что еще важно знать?

Иногда определение назначения токонесущих жил может облегчить знание их общепринятой цветовой маркировки:

• Ноль может быть обозначен латинской буквой N. Общепринятый цвет изоляции синий или голубой. Еще один вариант окраски утеплителя – белая полоса на голубом фоне.
• Земельный участок отмечен латиницей PE. В системе заземления, совмещающей функции защитного и рабочего нуля, обозначают PEN. Цвет используемого утеплителя желтый, имеющий одну или две полосы ярко-зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть А, В или С. Цвет изоляции может быть произвольным, но не повторяющим тех, которые обозначают землю (защитный заземление) или нулевой провод. В большинстве случаев это красный, коричневый или черный цвет.

Полезно знать правила проводки. Это также может помочь определить, где находятся фаза, ноль и земля. Фаза всегда должна приходить на распределительный щит через автоматический выключатель или предохранитель. Нулевая жила может быть смонтирована на шине специальной конструкции, имеющей несколько выводов. В металлических панелях и клеммных коробках старого типа ноль или земля монтировались под гайку болтом, приваренным к корпусу коробки.
