Ондулин на крышу: характеристики и способы монтажа (фото и видео)

Содержание

характеристики и способы монтажа (фото и видео)

Ондулин является разновидностью еврошифера родом из Франции и представляет собой битумные волнистые листы, состоящие из волокон органического происхождения, пропитанных битумом и плотно спрессованных в единую конструкцию. Толщина листов Ондулина составляет около 3мм. Благодаря волнистому профилю, характеристикам и составу кровельный материал имеет отличные показатели к механическим воздействиям. На сегодняшний момент на строительном рынке можно встретить еще одну популярную марку еврошифера — Nuline (Нулайн) производства США. Несмотря на неоспоримое сходство — это два разных материала, имеющих различия в габаритах. В остальном сегодняшняя статья будет актуальна для любых видов битумных волнистых кровель.

Характеристики и комплектующие Ондулина

Ондулин выпускается стандартных размеров: длина листа — 2000 мм, ширина — 950 мм. Высота волны — 36 мм. Вес листа составляет 6,4 кг, его толщина — 3 мм.

Размеры листа Ондулина

Как и любой кровельный материал, еврошифер имеет необходимые доборные элементы. К основным комплектующим, без которых не обходится практически ни один монтаж Ондулина относятся конек, щипец, ендова и кровельные гвозди.

Комплектующие Ондулина

Конек и щипец используются для изоляции внешних углов скатов крыши, а также в качестве торцевых планок для защиты от попадания ветра, снега или дождя в кровельный пирог со стороны фронтона здания. Ендова закрывает внутренние углы скатов. В качестве крепежа листов к обрешетке применяются специальные гвозди с шляпкой в цвет кровли.

Для удобства и герметичного монтажа прилагаются дополнительные элементы, такие как покрывающий фактур, карнизный короб, заполнитель карниза, вентиляционная труба и кровельный вентилятор.

Дополнительные элементы Ондулина

Покрывающий фартук предназначен для герметичного соединения листов Ондулина с вертикальными плоскостями: стеной или дымовой трубой прямоугольного сечения.

Карнизный короб выполняет роль дополнительного изолирующего элемента в карнизной части крыши. Для максимальной защиты от атмосферных осадков, насекомых или птиц вместе с ним устанавливают заполнитель карниза.

Также для устройства Ондулина предусмотрены элементы для выхода вентиляционной трубы из крыши и вентиляции подкровельного пространства. Вентиляционная труба и кровельный вентилятор (по аналогии с фартуком) уже имеют основание, повторяющее профиль битумного волнистого листа, что позволяет установить элементы с кровлей максимально герметично.

Состав Ондулина

Конструктивно еврошифер представляет собой волнистый облицовочный лист из картона или стеклохолста, пропитанного битумом. Виды профилирования и варианты расцветки могут быть самыми разными. Независимо от материалов основы и отделки, срок службы еврошифера гарантированно достигает 15 лет. Окраска облицовочных листов высокопрочным акрилом производится одновременно с пропиткой резиново-полимерным битумом под воздействием высоких температур и давления.

Наиболее распространенные цвета Ондулина, представленные на отечественном рынке — коричневый, красный, зеленый и черный.

Расчет Ондулина на крышу

Зная габариты листа еврошифера, рассчитать его количество не составит труда. При полной ширине листа 950 мм, рабочая составит в среднем 850 мм. Учитывая поперечное перекрытие листов, рабочая высота составит порядка 1800 мм при полной 2000 мм. Таким образом получаем полезную площадь одного листа Ондулина — 0,85х1,8 м = 1,53 кв.м.

Теперь, поделив общую площадь крыши на рабочую площадь листа, получим необходимое количество битумных листов. Такой способ расчета применим, поскольку у представленной кровли при дальнейшем монтаже можно использовать обрезки и практически минимизировать отходы материала. Что нельзя сказать о металлочерепице: остатков кровли будет значительно больше.

Монтаж Ондулина своими руками

Сложности в устройстве данного кровельного материала возникнуть не должно. Основное правило монтажа кроется в обрешетке и в том, что каждый лист обязательно крепится 20 гвоздями. Здесь не следует проявлять лишнюю фантазию, монтируется всё строго по инструкции производителя.

Резку листов лучше всего осуществлять при помощи ножовки по дереву или электролобзика. Не используйте болгарку, поскольку она может расплавить битум!

Кровельный «пирог» мало чем отличается по своему устройству от других материалов. Для холодной и утепленной конструкции необходимо осуществить вентилируемый зазор между пленкой гидроизоляции и еврошифером благодаря установке контр-рейки вдоль всей стропильной системы. Ее высоту в зависимости от уклона и длины ската сотрите в этом материале.

Обрешетка под Ондулин

Некоторые мастера увеличивают шаг обрешетки, что приводит к провисанию и деформации материала. Итак, правильная обрешетка — залог успешного монтажа Ондулина. Например, при угле ската крыши 10-15° шаг брусков обрешетки должен быть 450 мм по осям, боковой нахлёст листов составлять одну волну, концевой нахлёст — 200 мм.

Нажмите на изображения, чтобы подробнее ознакомиться с 3 вариантами устройства правильной обрешетки, а также продольного и поперечного перекрытия листов при различных уклонах крыши.

Обрешетка и нахлест при уклоне ската от 5 до 10° Уклон ската от 10 до 15° Уклон ската более 15°

Гвозди входят в комплект поставки, поэтому не следует экономить на них: следуем правилу — 20 штук на лист.

Удобство волнистой кровли заключается еще и в том, что устанавливать ее можно поверх старых крыш, покрытых, например, шифером. Прежние стропила вес выдерживают. В среднем Ондулин весит не более двухсот килограмм на всю конструкцию, так что показатели в норме.

Начало работы

В первую очередь в самой нижней части крыши устанавливаем карнизный короб (о его назначении мы уже упомянули в разделе комплектующих), поверх которого прокладываем заполнитель карниза, а уже потом поверх монтируем волнистые листы.

Далее следует укладывать продольные линии обрешетки (контробрешетка), например, расстояние 4 волны, брусья укрепляются саморезами. При укладке поперечной обрешетки измеряется необходимое расстояние (см. рисунки выше) между серединами (осями) брусьев.

Заготовка для горизонтальной поперечной обрешетки

Можно сначала сделать парочку заготовок, а потом уже по ним измерять и изготавливать остальные. Поперечные брусья прочно крепятся 7-ми сантиметровыми шурупами.

Чтобы закрепить ветровые планки, с торцов крыши монтируются брусья-боковины. Не следует забывать про них.

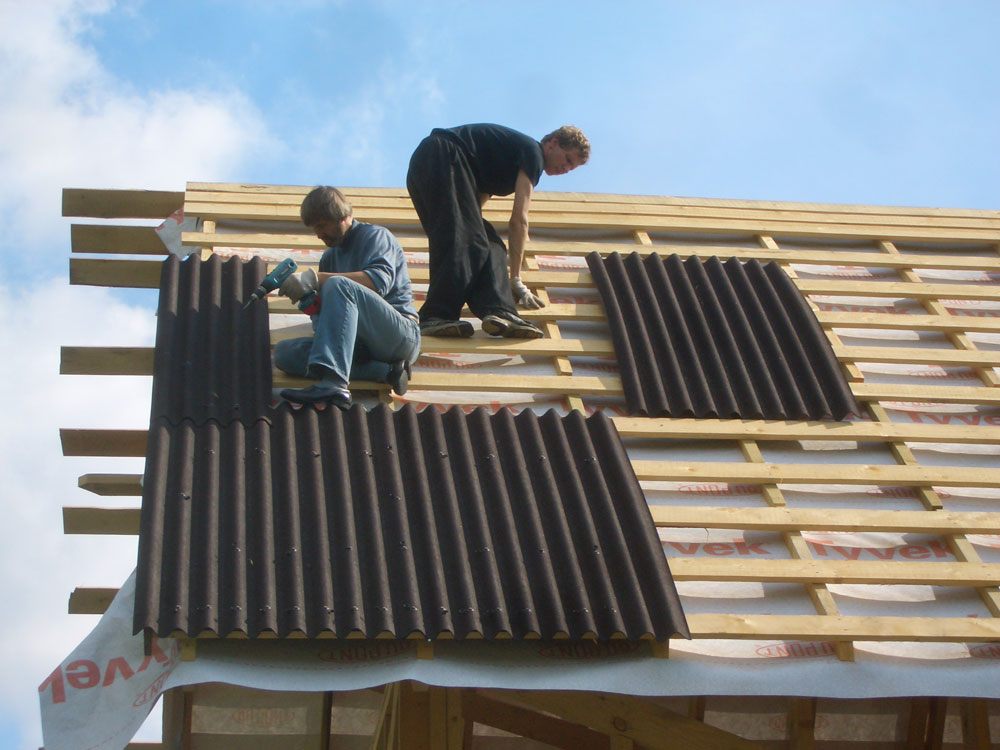

Листы кровли из Ондулина на вес всего 6 кг и их можно крепить даже одному, без помощников. К тому же они прочные — можно аккуратно ходить при необходимости в момент монтажа. Но лучше закрепить по скату деревянную лестницу и передвигаться по ней. Стелить и укреплять листы Ондулина надо с крайней (ветровой) стороны, ни в коем случае не наоборот. Самое важное, уложить первый лист по всем требованиям, остальные уже будут подстраиваться под него. Лист укладывают у нижнего края, в соответствии с сигнальной нитью края крыши, которая натягивается заранее. Правый же край листа следует выводить за край старой крыши на одну волну дальше — специально для удобства крепежа ветровой планки (щепца или конька).

Для резки кровельного материала подойдет обычная ножовка по дереву. Лучше использовать ручной способ, т.к. в составе Ондулина присутствует битум. Любой электроинструмент или его насадки (пилы, диски) могут быстро прийти в негодность.

Теперь забиваем гвозди. Строго в первую очередь два гвоздя по углам снизу листа и один справа сбоку. Дальше пробиваем средние гвозди по нижней линии листа, потом все остальные в каждую волну. Лист нельзя натягивать вдоль обрешетки, он должен лежать свободно. Иначе есть опасность деформации.

Примыкание к стене, трубе и на изломах крыши

Герметичное примыкание еврошифера к трубе дымохода или стене выполняется аналогично другим профилированным кровельным материалам (см. Устройство примыкания кровли к трубе). Если нет желания штробить кирпичную кладку — используйте в местах стыка специальную алюминиевую ленту на битумной основе. Как было сказано выше, в случае горизонтального примыкания Ондулина к стене имеется готовый элемент — покрывающий фартук.

Примыкание Ондулина к стене

С помощью него можно обустроить нижнее часть стыка с трубой. Для бокового примыкания используется ендова.

Продольное примыкание с помощью ендовы

Для четырехскатных крыш или пологих пристроек на переломах скатов также следует позаботиться о герметичном устройстве. На внешних изломах для дополнительной изоляции применяется щипец или конек, на внутренних — все та же ендова.

Устройство примыкания на внутреннем и внешнем изломах крыши

Монтаж конька и ендовы

Элемент конька монтируем поверх листов с перекрытием, равным 100-150 мм. Это делается для дополнительной защиты от протекания со стороны элемента.

Ендова, в свою очередь, укладывается в местах внутренних пересечений скатов до монтажа кровли. Для надежной фиксации элемента под него необходимо набить дополнительные бруски.

Пользуясь приведенными рекомендациями, монтаж Ондулина покажется не таким и сложным процессом, который без труда можно сделать своими руками.

Достоинства и недостатки кровли + видео

Как и любой кровельный материал, битумный вид имеет ряд как положительных, так и отрицательных качеств. Рассмотрим по порядку. Плюсы еврошифера:

Экологическая безопасность. В составе еврошифера нет ни асбеста, ни каких бы то ни было других потенциально опасных для здоровья человека минеральных веществ.
Эластичность. За счёт повышенной гибкости этот облицовочный материал не переламывается при сгибании и не покрывается вмятинами под воздействием механических ударов. Кроме того, он не раскалывается при вбивании гвоздей, не крошится, легко режется и не поддаётся гниению.

Доступная цена. Низкая стоимость исходного сырья и незначительный вес еврошифера позволяют значительно экономить как на самом строительном материале, так и на его укладке. Монтаж Ондулина без труда может произвести один человек.
Удобство монтажа. Использование еврошифера сокращает сроки выполнения кровельных работ приблизительно в 2 раза. Для монтажа Ондулина не требуется никаких специализированных инструментов. Еврошифер можно укладывать как на обрешётку, так и на сплошное старое кровельное покрытие.
Шумоизоляционные свойства из-за наличия битума, благодаря которым многие застройщики отдают предпочтение этому материалу.

Теперь о недостатках Ондулина:

Если с экологической точки зрения битумные листы имеют необходимые сертификаты безопасности, то с функциональной далеко не идеальны. При воздействии солнечных лучей от еврошифера исходит неприятный запах битума, который вряд ли придется по душе при, например, обустройстве на крыше мансардного этажа.
Несмотря на свою эластичность и гибкость еврошифер неблагоприятно переносит испытания в виде резких перепадов температур. Особенно это заметно в зимне-весенний период: спустя несколько сезонов можно наблюдать появление небольших трещин на листах. Связан данный процесс с хрупкостью битума в холодное время года.
Еще одним важным минусом Ондулина как битумосодержащего материала считается пожаробезопасность. Еврошифер имеет необходимые требования пожаробезопасности, но самого низкого (пятого) класса. При высокой температуре (выше 200 градусов) кровля способна воспламеняться и в дальнейшем поддерживать горение.

Надеемся, что подробное описание кровельного материала поможет Вам в последующих этапах строительства, в частности возведении крыши и устройстве кровли своего дома.

В завершении предлагаем ознакомиться с официальной видео инструкцией по монтажу Ондулина от производителя.

Крыша из Ондулина: Отзыв о строительстве, фото

Автор: Демкина Мария Сергеевна

Строим дома на юге Краснодарского края. За 10 лет работы использовали разные строительные материалы, сравнивали их, делали выводы. В этом отзыве я хочу поделиться своим опытом в применении кровельного материала Ондулин.

Ондулин — это тот же шифер, но немного усовершенствованный. Производитель сделал разнообразную цветовую палитру, можно выбрать цвет Ондулина на свой вкус. Мы берем обычно коричневый для крыши, он идеально сочетается с пастельными тонами стен дома: персиковый, бежевый, белый, ваниль. Поскольку Ондулин не содержит асбеста в составе, можно отнести его к экологически безопасным кровельным материалам.

Очень удобный монтаж

Ондулин, по простоте монтажа, не сравнится ни с какой другой кровлей. Удобные размеры листа: 195*96 см. Толщина листа 3мм. Вес листа 6 кг. Легкие листы удобно разгружать, поднимать и класть. О края невозможно порезать руки, в отличие от того же металлопрофиля. Ондулин легко резать, мы работаем ножовкой. Ножовка удобна, поскольку не требуется розетка с болтающимся проводом. И ножовка не забивается так быстро битумом, как электролобзик. В составе Ондулина сдержится битум, листы пропитаны им. При разрезании листа, ножовку периодически нужно от битума очищать. Комплектующие идут вместе с Ондулином: гвозди со специальными заглушками под цвет кровли. Гвозди стальные, не гнутся и не ломаются, заглушки прочно фиксируются на Ондулине.

Эксплуатация

Как показывает опыт, в домах с Ондулином не слышно дождя и шума ветра. У нас в Краснодарском крае часто бывают сильные ветра с резкими порывами в зимний период. В домах с крышами из металлопрофиля при резких порывах ветра крыша трещит и скрипит, а в домах с Ондулином никакого треска, скрипа и свиста. Обычно спальни находятся на вторых этажах и слушать шум дождя всю ночь не хочется, с Ондулином этого никогда не будет. Полная шумо и звукоизоляция.

Летом, при сильной жаре замечали, что заглушки на гвоздях иногда открываются, видимо, при высоких температурах листы Ондулина могут немного деформироваться, становятся мягкими. Под открытые крышки гвоздей попадает дождь, поэтому время от времени требуется проверка. Чтобы закрыть заглушки, нужно залезть на крышу, но в жару это сделать проблематично. Если наступить на ребро листа, Ондулин может сломаться. Поэтому только ранним утром, когда крыша не такая горячая, на нее можно ступать и делать необходимые работы. Под палящим южным солнцем Ондулин немного светлеет, но это замечает только тот, кто монтировал крышу.

Вывод

Ондулин используем по многим причинам:

Невысокая цена. Нет смысла покупать дорогой металлопрофиль для домов на продажу. Люди не замечают несущественных недостатков Ондулина, но ценят его шумо и звукоизоляцию при дожде и сильных ветрах.
Удобство монтажа. Ондулином можно крыть крышу одному, не обязательна бригада рабочих. Ондулин очень легкий кровельный материал.
Наличие комплектующих. Не нужно специально искать гвозди под цвет Ондулина, все идет в комплекте в достаточном количестве.
Ондулин прошел проверку на прочность. Дома с Ондулином стоят несколько лет, ремонта и замены кровли не требуют.

Рекомендую Ондулин как недорогой кровельный материал, удобный в монтаже, экологически безопасный, качественный и долговечный.

плюсы и минусы, технические характеристики, развенчания мифов + Видео

Обновлено: 04 марта 2021

311071

Сегодня уже не в тренде серый затрапезный шифер – ведь появилось много более красивых и современных покрытий для крыши. Вот, например, нарядный разноцветный ондулин, плюсы и минусы которого оживленно обсуждаются на различных строительных форумах. Его еще красиво называют еврошифером, и выглядит крыша из ондулина весьма презентабельно. А вот какова она по качеству мы рассмотрим в данном материале.

Производство ондулина: сырье, технология, свойства материала

Данное кровельное покрытие, придуманное французами, имеет на 100 процентов органическое происхождение. В ходе его изготовления целлюлозные волокна сильно нагревают и спрессовывают, гофрируя. Температура при этом должна составлять 120 градусов, не меньше. Готовые волнистые листы красят в широкую палитру цветов. Далее происходит пропитка битумом с добавкой полимеров.

Материал получается безопасный и экологичный. Кроме того, его отличает изумительная водостойкость – по этому качеству он превосходит почти все кровельные материалы. А на крыше тонкие волокна целлюлозы при нагреве солнечными лучами еще крепче спаиваются друг с другом, что добавляет стойкости к воде.

О преимуществах ондулина

Начнем с уже упомянутой водостойкости этого материала. Как уже говорилось выше листы ондулина пропитываются специальным составом, который обеспечивает 100% защиту от влаги и не дает ей проникнуть в глубь материала. Отметим и то, что гвозди в ондулин забиваются в самую высокую точку волны, поэтому дождь не может промочить крышу в этом месте. Его капельки просто стекут вниз, как с горки. Причем кладутся листы ондулина внахлест, что добавляет герметичности покрытию.
Ондулин обладает высокой экологической безопасностью и гигиеничностью.
Не боится это кровельное покрытие ни щелочей с кислотами, ни продуктов, изготовленных из нефти (например, бензина). И промышленные газы его не могут испортить. Производители заявляют, что в ондулине также не живут микроорганизмы и грибки, но это не совсем так.
Еще одно достоинство этого покрытия – легчайший вес. Стандартный лист ондулина двухметровой длины и почти метровой ширины весит всего ничего – 6,5 кг. То есть он в 4 раза легче листа шифера примерно такой же площади. Поэтому и перевозить ондулин несложно, и на крышу его поднять не составит труда. Причем можно это сделать в одиночку, не дожидаясь напарника.
Сам монтаж можно произвести быстро – ведь раскладка ондулиновых листов отнюдь не отличается сложностью. И стропильная система под них не нужна особо прочная.
Порезать ондулин на куски нужного размера можно простой ножовкой по дереву. А если ее чуть-чуть смазать маслом, то и вовсе в два счета можно управиться.
Изогнув материал, можно придать ему любую форму. Поэтому крышу им крыть можно самую причудливую.
Стоит и низкую цену материала отметить — примерно 5 $ за лист. Это дешевле, чем металлочерепица. Тоненькие (0,35-0,45 миллиметра) металлические покрытия брать в сравнение не будем – уж очень они непрочные. Шифер на треть дешевле ондулина, но не будем забывать про содержащийся в нем вредный асбест.
К плюсам ондулина можно отнести и его бесшумность. Ведь в случае металлического покрытия без шумоизоляции не обойтись никак. Иначе будет слышен не только раздражающе громкий стук дождя, но и даже топанье птичек по крыше.

Имеет ли ондулин недостатки?

А как же без них – не существует ничего идеального. Впрочем, часть недостатков проявляется из-за неправильного монтажа, излишней экономии или тривиальной лени. Итак, начнем перечислять минусы ондулина.

1. Прочность. В некоторых отзывах есть жалобы на его низкую прочность. Мол, ни ступить на крышу нельзя без риска ее проломить, ни сильного снегопада такая крыша не выдержит. Но зачастую причина кроется в неправильном монтаже стропильной системы и нарушении технологии монтажа материала. Ведь для крепления одного листа надо не меньше 20 гвоздей, а некоторые их экономят, сокращая количество чуть ли не в 2 раза. Но при соблюдении нужного шага обрешетки – 0,6 метра при уклоне более 15 градусов – Ондулин спокойно выдержит почти тонну нагрузки на квадратный метр. Поэтому снегопады ему уж точно не страшны.

Пример деформации ондулиновой кровли в виду нарушения технологии монтажа обрешетки.

Еще один пример нарушения технологии монтажа стропильной системы.

На данном фото явно видно, что при монтаже листов Ондулина использовалось недостаточное количество гвоздей.

В летний зной не стоит ходить по размягченному покрытию из ондулина – оно может не перенести тяжести шагов. Кроме того, в сильную жару может явственно чувствуется неприятный запах битумных испарений.

2. Пожароопасность. Еще одним недостатком является пожароопасность. Ну да, ондулин – это по сути органика, и поэтому он горит. Но с чем сравнивать — с дорогущей металлочерепицей лучших сортов? А дешевое «жестяное» кровельное покрытие огню не помеха – прогорит моментально.

Видео. Горючесть ондулина

3. Долговечность. У кого-то ондулиновое покрытие за пару лет разрушается. Но есть и домовладельцы, которые не нарадуются такой крыше лет 15-20. Во-первых, это зависит от условий эксплуатации. Если они экстремальные, и выдержать их способна только лучшая металлочерепица, то ондулин скоро разрушится. Во-вторых, не стоит экономить на монтаже и качестве крепежных изделий, делая всё по правилам.

4. Потеря цвета. Со временем крыша из ондулина теряет свой цвет, выгорая на солнце и становясь тусклой. Если это произошло быстро, то вероятно, что использован не настоящий ондулин (который красят перед пропиткой битумом), а его аналог. Однако со временем это происходит и с оригинальным покрытием.

А это пример выцветания ондулиновой кровли и выступание на поверхность листов битума.

6. Биологическая стойкость. Поверхность крыши через 2-3 года начинают атаковать мхи и различные грибки. В результате плохо освещенные места зеленеют. Такой же недостаток – зацветание — присущ и шиферу.

Если все сделать правильно, то ондулиновая кровля может прослужить вполне надежной защитой для строения. Но в любом случае по прочности и долговечности она проигрывает всем кровельным материалам. Ее использование оправданно в случае нехватки денежных средств. При этом монтировать листы необходимо на обрешетку и малым шагом или сплошное основание.

Перечислим технические характеристики ондулина

Стандартный размер ондулинового листа: толщина — 3 мм, ширина – 0,96 м, длина — 2 м, высота волны – 36 мм. Площадь листа – 1,92 м². Вес одного листа – 6,5 кг.
Воспламенение — от 230 до 300 °С. Класс пожаробезопасности – КМ5 (самый последний). В медицинских и детских учреждениях использовать ондулин из-за горючести не рекомендовано.
Нагрузка, способная разрушить ондулин – 0,96 т на 1 м². В первую очередь разрушается не сам материал кровли, а обрешетка и стропила.
Химическая стойкость — высокая. Материал не реагирует на щелочи, кислоты и нефтепродукты.
Гигиеничность и безопасность – на высоком уровне. Имеется гигиенический сертификат.
Водостойкость – отличная. Причем материал не пропускает воду в течение всего периода эксплуатации.
Жизненный срок, отведенный гарантией изготовителей, составляет 15 лет.
Доступен в красном, коричневом, зеленом и черном цвете.

Видео. Тестирование ондулина

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин

угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

угол свыше 15° – шаг 610 мм.

Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

Установка дополнительных обрешеточных реекПогрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовыМонтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулинаМонтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулинаЧтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Совет. Чтобы предотвратить застревание пилы в ондулине её нужно смазывать маслом.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.
Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлуПоскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www. moydomik.net

Гвозди со специальной шляпкойДля деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкойПрофессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 смСхема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

Подкладка ленты под конекПод коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулинаСовет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулинЛюк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Как легко покрыть крышу ондулином своими руками?

Возведение кровли является последним этапом строительства собственного дома перед началом внутренней отделке и подключением коммуникаций. Чтобы сократить время на выполнение кровельных работ, можно выполнить монтаж ондулина своими руками. Ондулин – современное покрытие на основе битума, технология укладки которого позволяет монтировать материал как на новую крышу, так и на старую без разбора конструкции. Он подходит для кровли любой сложности, площади и уклона, поэтому считается универсальным вариантом, используемым в частном и производственном малоэтажном строительстве. В этой статье мы расскажем, как правильно крыть крышу ондулином, чтобы получить долговечное, герметичное покрытие, выдерживающие зимние заморозки и летние дожди.

Содержание статьи

Характеристика материала

Ондулин – недорогой, технологичный кровельный материал, который изобрели в послевоенное время во Франции для быстрого ремонта или реконструкции поврежденных снарядами, обветшалых крыш из традиционной керамической черепицы, шифера, металла. Технология производства этого покрытия заключается в получении очищенных целлюлозных волокон, изготовлении из них листов с волнистой поверхностью, окрашивании и пропитки их нефтяным битумом. Покрытие крыши ондулином делает конструкцию водонепроницаемой, устойчивой к перепадам температуры, ударопрочной, но в тоже время легкой. Монтаж ондулина ввиду малого веса каждого листа может выполняться на старый кровельный материал без демонтажа конструкции. Этот материал обладает следующими достоинствами:

Легкий вес. Каждый лист ондулина стандартного размера весит всего 6 кг, поэтому устройство крови из этого материала не требует налаживания массивного каркаса или усиления фундамента.
Простота монтажа. Кровля из ондулина своими руками делается за 1-2 дня без привлечения наемных работников, так как монтировать такое покрытие можно без специального инструмента и опыта.
Гибкость. Листы этого материала на основе битума обладают определённой гибкостью, что упрощает укладку ондулина на кровлю сложной формы, ы которые есть ендовы, разноуклонные скаты, ребра и слуховые окна.
Доступная цена. Устройство кровли из ондулина не требует больших затрат от домовладельца за счет экономии пиломатериалов, используемых для сооружения каркаса, и выполнения монтажа своими силами.

Важно! Так как ондулин все-таки задумывался как ремонтный материал, он обладает сроком эксплуатации 15-20 лет и сравнительно небольшой цветовой гаммой. Он выпускается всего в 4 цветах: красный, черный, коричневый и зеленый. Перед тем как крыть крышу ондулином, необходимо учесть, что этот материал выцветает на солнце из-за разрушения пигмента ультрафиолетовыми лучами.

Размеры листа

Расцветки листов

Устройство кровли

Перед тем, как покрыть крышу ондулином, необходимо разобраться с составом кровельного пирога, который делается для этого вида кровельного материала. Устройство крыши с покрытием из формованной целлюлозы, пропитанной битумом, не отличается сложностью ввиду легкого веса. Оно состоит из следующих элементов:

Стропильный каркас. Крепление кровельного материала выполняется на стропила, изготавливаемые из натуральной древесины сечением 50хх150 мм, шаг между которыми составляет 50-80 см. Так как материал обладает легким весом, обычно каркас не утяжеляют дополнительными элементами.
Утеплитель. Перед тем как стелить ондулин, между стропил укладывают термоизоляционный материал. Чаще всего используются утеплители минерального типа (базальтовая вата, стекловата, шлаковата).
Пароизоляция. Технология укладки утеплителя подразумевает использование пароизоляционной мембраны, которая защищает термоизоляционный материал снизу от проникновения пара и намокания.
Гидроизоляция. Чтобы защитить деревянные элементы каркаса и утеплитель от возможных протечек или конденсата укладывается гидроизоляционная пленка. Крепление гидроизоляции выполняют к стропильным ногам с помощью строительного степлера.
Контробрешетка. Перед тем как укладывать ондулин, поверх гидроизоляции вдоль стропил прибивают рейки контробрешетки, которые организуют вентиляционный зазор, необходимый для циркуляции воздуха внутри конструкции.
Обрешетка. Вид обрешетки оговаривает пошаговая инструкция по монтажу. Ондулин нужно прибивать к сплошной обрешетке из влагостойкой фанеры или решетчатой из необрезной доски, уложенной с шагом 10-15 см, чтобы кровельный материал не деформировался в процессе эксплуатации.
Ондулин. Кровельный материал нужно прибивать прямо к обрешетке специальными гвоздями, нахлестывая листы друг на друга на 10-15 см.

Состав кровельного пирога

Учтите, что перед тем как покрыть кровлю ондулином, большинство профессиональных мастеров обрабатывают деревянные элементы каркаса антисептическими пропитками и огнеблокирующими составами, чтобы защитить от огня и гниения.

Необходимые материалы и инструменты

Многие неопытные мастера задаются вопросом, как правильно покрыть крышу ондулином, и что для этого нужно. Крепление этого кровельного материала выполняется без применения специального инструмента или дорогостоящего оборудования, поэтому монтаж часто выполняется своими руками. Для возведения крыши из ондулина используют:

Листы ондулина размеров 0,95х2,05 м, необходимые для покрытия всей площади крыши с запасом 10-15% на подрезку и нахлесты.
Коньковый профиль на всю длину конька с учетом нахлестов между элементами 10-25 см.
Крепежные элементы. Специальные гвозди для ондулина с резиновой головкой производятся из углеродистой стали и окрашиваются в тон материалу.
Брус сечением 40х40 мм или 60х40 мм для сооружения обрешетки, обработанный антисептиком.
Гидроизоляционная мембрана или пленка.
Острая ножовка для резки листов.
Легкий молоток для забивания гвоздей.
Шуруповерт для фиксации обрешетки.
Линейка, рулетка и строительный карандаш для выполнения измерений и разметки.

Обратите внимание! Перед тем как покрыть крышу ондулином своими руками, необходимо наладить строительные леса вокруг дома или высокую лестницу, позволяющую добраться до каждого уголка ската.

Пошаговая инструкция призводиетеля

Требования к обрешетке

Технология монтажа

Даже не зная, как крепить ондулин, неопытный мастер легко справится с этой задачей в одиночку, так как листы материала легко обрабатываются. Однако, не стоит забывать, что от качества монтажа зависит надежность и срок службы кровли. Для настила ондулина используется следующая пошаговая инструкция:

В первую очередь на готовые стропила нужно положить и закрепить гидроизоляционную пленку. Для этого она раскатывается, нарезается на полосы необходимой длины, которые монтируются вдоль ската перпендикулярно стропильным ногам с нахлестом 10-15 см. Фиксируется пленка строительным степлером к стропилам, а стыки проклеиваются скотчем.
Поверх гидроизоляционного материала вдоль стропильных ног приколачивают рейки контробрешетки. Для этого используют длинные гвозди или саморезы.
Поверх обрешетки приколачивается обрешетка из брусков 4х4 см, 5х5 см с шагом 10 см или сплошная – из листов влагостойкой фанеры.
Далее начинают укладку ондулина. Листы материала нужно уложить внахлест 10-15 см, начиная с нижнего края ската. Ряды монтируют со смещением в половину листа, соблюдая вертикальный нахлест 15-20 см.
Листы приколачивают специальными гвоздями с широкими резиновыми оголовками к обрешетке. Для фиксации каждого листа уходит около 20 крепежных элементов.

Схема укладки

Схема расположения крепежных элементов

Монтаж конькового профиля

Не зная, как класть ондулин правильно, неопытные умельцы допускают ошибки при монтаже кровли. Главное выполнять укладку этого материала в сухую, но не жарку погоду, так как повышенная температура проводит к деформации листов. Запрещается вставать на ондулин во время монтажа, так как он может сломаться или изменить форму.

Видео-инструкция

87 фото установки оцинкованного профнастила

Кровля из ондулина – современное решение, которое под силу воплотить в реальность любому начинающему мастеру. Главное – внимательно познакомиться с правилами сооружения конструкции.

Осваиваем новые технологии

Ондулин – синтетический материал со специальными добавками. Все составляющие компоненты придают кровельным изделиям уникальные свойства.

У мягкого шифера имеются следующие плюсы:

небольшой вес;
низкая цена;
хорошие гигиенические характеристики;
устойчивость к воздействию агрессивных химических веществ;
не боится температурных перепадов, атмосферных осадков и ветровых нагрузок;
богатая цветовая гамма;
отличное шумопоглощение;
прочность, надежность и гибкость;
простая интеграция с системами водостоков и инженерными конструкциями;
устойчивость к износу.

Легкая укладка ондулина на крышу своими руками – главное преимущество материала для домашнего мастера. Монтаж не вызовет никаких проблем даже у новичка.

На рынке представлены 2 вариации ондулина: шифер и черепица. Если рассматривать эксплуатационные характеристики этих кровельных изделий, то они практически ничем не отличаются.

Мастера выбирают нужный вариант в зависимости от того, какие размеры ондулина для крыши требуются.

Так, размеры листового материала составляют 200х95 см. Изделия удобны в работе, их применение позволяет быстро накрыть крышу.

Если кровля сложная, то для ее обустройства больше подходит евро-черепица. У материала почти нет отходов. Однако работать с ним труднее. Чтобы выполнять множество изгибов, нужны определенные навыки.

Расчет ондулина на крышу производится с учетом множества факторов. Если вы новичок в строительстве, то обратитесь за помощью к опытным профессионалам.

Пошаговая инструкция

Первое правило – соблюдать все рекомендации от компании-производителя.

Монтаж можно проводить, когда на улице плюсовая температура, но не выше 30 градусов. Если ситуация экстренная такая, как срочный ремонт, то изделия могут укладываться при более низких температурах до – 5 градусов.

В этом случае от исполнителей требуется максимальная аккуратность, в противном случае покрытие легко повредить.

При перемещении по крыше рекомендуется наступать на углубления в листовом материале. Наступая на волны, вы не повредите изделия.

Крыша под ондулин представляет собой самостоятельную конструкцию. Она надежно закрепляется на деревянную обрешетку из деревянных брусков 4х6 см.

Если скаты кровли очень крутые, то ее отдельные элементы устанавливают на расстоянии 60 см. Когда уклон кровли равен от 10 до 15 градусов, то шаг сокращается до 45 см.

Если наклон меньше 10 градусов, понадобится сплошная обрешетка. В качестве крепежных элементов применяются саморезы или кровельные гвозди.

Мягкие листы нельзя сильно натягивать. Они быстро начнут растрескиваться, и через 2 или 3 года покрытие полностью разрушится.

В углу нельзя допускать, чтобы одновременно создавались 4 нахлеста листов мягкого шифера. Такой монтаж приводит к быстрой деформации шифера.

Ондулин должен укладываться максимально ровно, при этом необходимо оставлять запас на нахлесты. В инструкцию могут вноситься коррективы, но делать их должны специалисты.

Проведение кровельных работ

Сначала нужно подсчитать, какое понадобится количество листов на всю крышу. Далее выполняется разметка.

Евро-шифер легко разрезать с помощью ножовки по дереву или электропилы. Монтаж проводится с учетом типа кровли и угла наклона.

Использование шаблона дает возможность закрепить бруски обрешетки точно по горизонтали. Монтаж ондулина начинайте от ската кровли и поднимайтесь к ее верху. Листы первого ряда к стропилам прикрепляются с помощью гвоздей.

На него монтируется вторая линия изделий. Важно, чтобы стыки листов приходились на середину материалов первого ряда.

Такая же технология соблюдается при выполнении кирпичной кладки. При этом удается добиться максимальной прочности боковых стыков.

Отделка и профилактика

На фото крыши из ондулина можно хорошо рассмотреть различные варианты. Устанавливают и закрепляют конек крыши. Для нового покрытия понадобится провести качественную вентиляцию.

Дважды в год рекомендуется осматривать крышу. Заметив повреждение, устраните его. Тем самым вы продлите срок эксплуатации кровли.

Фото крыши из ондулина

Как рассчитать Ондулин на крышу: калькулятор

Ондулин — популярный и не дорогой кровельный материал. Его применяют для покрытия крыш частных домов и хозяйственных построек.

Строите ли вы новый дом или проводите ремонт старой кровли, важно правильно рассчитать количество листов Ондулина, гвоздей и доборных элементов.

Методика расчета

Для начала следует провести замеры крыши и посчитать площадь каждого ската, затем сложить эти значения и получить общую площадь.
Если крыша имеет сложную форму, например вальмовая, для расчета применяются формулы из геометрии, для нахождения площади фигур: двух треугольников и двух трапеций.

Для примера будем использовать традиционный скат прямоугольной формы размером 6 на 9 метра. Его площадь составит 6 х 9 = 54 кв. метра.

Оригинальные листы Ондулин Smart выпускаются только одного размера: длина 1950 мм, ширина 950 мм, ширина волны 95 мм, толщина 3 мм. На одном листе 10 волн.

Монтаж ондулина выполняется с боковым и продольным нахлёстом между соседними листами, который зависит от угла наклона крыши. Подробнее об этом мы рассказывали в статье про устройство обрешетки.

Крайние листы на скате выходят наружу, за ветровую доску на одну волну. Нижний ряд ондулина, при отсутствии капельника, выпускается наружу на 5 — 7 см.

С учетом всех нахлестов эффективная площадь листа Ондулина будет составлять от 1,25 до 1,56 кв. м. Эффективная площадь является произведением ширины и длины листа за вычетом всех припусков на нахлест. Именно по этому показателю будет вестись расчет количества листов.

Угол наклона крыши, градусы	Эффективная площадь листа, кв. м
от 15° и выше	1,56
10 — 15°	1,5
5-10°	1,25

Для примера расчета кровли, будем считать, что уклон обоих скатов составляет 20 градусов (многие крыши выполняются именно с таким углом). Соответственно эффективная площадь листов будет составлять 1,56 кв. м.

Чтобы получить точное число листов на один скат, следует разделить замеренную площадь на значение эффективного размера:

N_л = S_ск / S_эф

где S_ск – площадь ската; S_эф – эффективная площадь листа с учетом наклона крыши.

Тогда точное количество составит:

N_л = 54 кв. м / 1,56 кв. м = 34,61 ≈ 35 листов

Итого для перекрытия одного ската с площадью 54 кв. м потребуется 35 листов Ондулина + рекомендуется взять несколько штук про запас.

Калькулятор

Заказать Ондулин с доставкой в СТД «Петрович»

Расчет количества гвоздей

Производитель рекомендует использовать для крепления одного листа 20 фирменных гвоздей. Если не выполнять данное условие, производитель аннулирует гарантию.

В примере было подсчитано, что для всей крыши потребуется 35 х 2 = 70 листов. Следовательно, количество гвоздей составит 70 х 20 = 1400 штук.

Расчет доборных элементов

Полезная длина коньковой детали 0,85 м. В нашем примере длина ската 9 метров, нужно разделить на 0,85 и округлить в большую сторону, получается 11 элементов.

Для оформления фронтона рассчитаем нужное количество ветровых планок (щипец). Для этого высоту ската 6 метров, умножаем на их количество 2 и делим на полезную длину детали 0,95 м, получается 14 элементов.

Ондулин Групп | ONDULINE Systems

Ондулин дом красный черный зеленый

красные листы на основе ондулина установлены

ондулин классический красный лицо

Ондулин классический красно-зеленый дом

ондулин классический коллективный дом

ондулин классический зеленый ресторан

ондулин классический и ондувилла зеленая резиденция

ондулин классический зеленый

ондулин классический красный проект жилой

ондулин база красный

, что можно и чего нельзя: установка Onduline Roofing

Кровля

Onduline — популярный выбор для применения как в домашних, так и в профессиональных проектах. Имея более чем 70-летнюю историю, Onduline добился своего любимого имени в результате серьезных испытаний и разработок.

Что такое ондулин кровля?

Для тех, кто не знаком, кровля Onduline — это битумная гофрированная кровля. Кровельные листы состоят из одного слоя органических волокон, смешанных с битумом в результате интенсивного процесса давления и нагрева, что придает конечному продукту очень прочную отделку. Кровля
Onduline часто является первым материалом, выбираемым энтузиастами и профессионалами из-за ее погодоустойчивых свойств — должным образом подогнанный лист прослужит пятнадцать лет!

Конечно, если кровля Onduline не укладывается должным образом, она может не выдержать испытания временем так долго.Мы делимся нашими главными советами, которые помогут вам максимально эффективно использовать кровельные материалы Onduline:

Сделайте свои измерения правильно Кровля

Onduline бывает только одной длины — 2 м x 0,95 м, поэтому в первую очередь следует убедиться, что у вас достаточно материала для работы. Конечно, листы можно разрезать, но есть минимальные требования к свесу (70 мм по карнизу) и крену (5 градусов).

Убедитесь, что у вас есть подходящие аксессуары

В eRoofs мы рекомендуем минимум 30 креплений на лист — так что неплохо иметь немного в запасе.Также неплохо использовать крепежи марки Onduline — они были разработаны специально для кровельных покрытий Onduline — и они доступны в цвете, соответствующем выбранному вами цвету кровли.

Скорее всего, вы также захотите обрезать свою пленку до нужного размера — для этого предпочтительнее электроинструменты, такие как циркулярная пила (крупное лезвие). Если у вас под рукой нет подходящего электроинструмента, то хорошо смазанная маслом ручная пила с крупными зубьями должна помочь.

Установите листы в правильные условия

Битум по своей природе склонен к размягчению при высоких температурах.Поэтому не рекомендуется укладывать битум в жаркий летний день. Если температура приближается к 35 градусам Цельсия — подождите, пока все не остынет. Скорее всего, если в Великобритании так жарко, вероятно, в ближайшее время дождя все равно не будет!

Покупка кровли Onduline Кровля

Onduline — отличное решение для любого проекта DIY. При правильном применении кровля может прослужить более десяти лет, что делает ее достойным вложением средств. Чтобы начать свой следующий проект кровли, перейдите на eRoofs, чтобы просмотреть нашу подборку Onduline.

Каковы ваши главные советы по установке кровли Onduline? Поделитесь с нами в комментариях ниже!

Как кровельные панели из ондулина используются в качестве альтернативы традиционному кровельному войлоку

Фетровая кровля стоит недорого. Это самый дешевый способ накрыть односкатную крышу, но, как вы, возможно, уже выяснили, он быстро изнашивается. Примерно через пять лет он начинает трескаться, рваться и пропускать воду.

Вы скоро поймете, что дешевизна войлочной кровли стоит денег и времени

Если вам нужен быстрый и дешевый способ сохранить содержимое сарая сухим, это может стоить учитывая кровельные листы Ондулин.

Что такое ондулин?

Ондулин производится из целлюлозных волокон, пропитанных битум. Затем эту смесь прессуют в картон толщиной 3 мм с гофрами. так что это похоже на те старые листы крыши из гофрированного железа. Однако хорошо то, что 2 м x 0,95 м Широкая панель Onduline весит всего чуть более 6 кг, поэтому поднять ее на место очень легко.

Кровельные листы

Onduline были впервые разработаны около 60 лет назад, поэтому они хорошо зарекомендовали себя.Производители настолько уверены, что имеют 15-летнюю гарантию гидроизоляции со страховкой.

Звучит неплохо, но подходит ли он для моего сарая?

Кровля из ондулина на простой двускатной крыше

Может быть. Кровля Onduline бывает двух разных профилей. Классический профиль имеет 38 мм. гофры и, вероятно, больше подходят для больших зданий. Меньший «мини-профиль» имеет Гофра 24 мм и больше подходит для крыш навесов, мастерских, дач и гаражей.Я бы посмотрел на них бок о бок, прежде чем вы решите, какой из них лучше всего подходит для перекрытия вашего сарая.

Как установить Onduline на односкатную крышу?

Перед тем, как приступить к монтажу, нужно померить односкатную крышу и решить, сколько листов вам нужно покрыть то место, которое у вас есть. Когда вы рассчитываете количество листов для заказа, помните, что листы должны нахлестываться минимум на 170 мм в направлении гофров и одна гофра по бокам для крыш с уклоном 15 градусов и более.Эти нахлесты нужно увеличить до 300 мм и 2 гофры для крыши. смолы 5-10 градусов.

Кровельные листы крепятся к существующей крыше с помощью гвоздей, которые поставляются вместе с листами. Эти гвозди представляют собой гвозди с кольцевым стержнем, которые обладают более высоким сопротивлением «выдергиванию», чем простые круглые гвозди. Гвозди также имеют форму головки, чтобы проливать воду и гарантировать, что ничего не протечет в отверстие для гвоздя.

Гвозди должны иметь минимальное проникновение в кровельную основу на 25 мм и т. Д. вам нужно будет убедиться, что вы можете добиться этого на рассматриваемой крыше. Если твой крыша не толщиной 25мм, что вполне вероятно для типичного садового сарая, тогда потребуется прикрутить некоторые деревянные обрешетки 25×38 мм на крыше с минимальным расстоянием между центрами 450 мм. Кровельные листы могут затем закрепите на этих планках.

С чего начать крепление листов?

Начните закреплять листы с карниза и продвигайтесь по краю карниза. здание, чтобы завершить строку, прежде чем перейти к следующему листу. Следующий ряд следует начинать с половинки листа.Это создает эффект «кирпичной кладки» при размещении листов на крыше. Но больше что важно, это означает, что вы избежите четырех слоев материала, где угол четырех листов совпадают.

Продолжайте переходить к следующему ряду, снова чередуя половину листа, пока не дойдете до гребня.

Что произойдет, когда я доберусь до гребня?

В вашем плане вы должны определить, сколько листов вам нужно, чтобы добраться до гребня. Великий Особенность Ондулина по сравнению с металлическим листом в том, что его так легко разрезать. Если вы режете лист под прямым углом к гофрам, тогда вы можете использовать ручную пилу, циркулярную пилу или лобзик. Если вы режете параллельно гофре, вы можете просто надрезать лист ножом Стэнли. а затем согните лист пару раз, чтобы защелкнуть его по линиям надреза.

Установка кровельных листов Onduline звучит достаточно просто, но как насчет сложных деталей?

На этом снимке показано, что кровля Onduline
может справиться с большинством ситуации.
Вот и конек, кромка, карниз,
долина и даже плафон!

Если под сложными битами вы имеете в виду конек, карниз и кромку, не волнуйтесь, они имеют все продумано.

Для покрытия крыши на коньке имеется специально изготовленный элемент конька. Эти части крыши должно быть притерто на 12,5 см. Когда вы обдумываете, с какого конца начать, выработайте направление преобладающего ветра, а затем «черепицей» части гребня так, чтобы они проливали воду таким же образом как черепичная крыша.

На грани у вас есть несколько вариантов: изысканный и законченный или «быстрый и грязный». Усовершенствованный вариант — использовать специально изготовленный кромочный блок, имеющий форму прямого угла и обеспечивающий край здания — четкая линия. «Быстрый и грязный» вариант — починить доску баржи. выровнять с нижней стороной листа ондулина и загнуть край листа над этой доской а затем прибейте его на место.

У карниза будет зазор между листами и настилом крыши.Если оставить это открытым образует пространство для гнездовий птиц и насекомых, что может вызвать проблемы в будущем. я буду Рекомендуем использовать специальный «заполнитель для гофрирования», чтобы закрыть этот зазор. Вы можете использовать фирменные карнизы полоса вентилятора, которая будет защищать от попадания более крупных предметов, но если вы хотите защитить себя от пыли и более мелких предметов частицы наполнитель гофры — это то, что нужно.

Хорошо, хорошо … Кровельные листы Onduline звучат великолепно, но разве они не стоят дорого?

Кровля

Onduline обычно продается по цене около 5 фунтов стерлингов. 5 / кв.м, что примерно в два раза больше, чем у традиционных войлочная система. Но если учесть это, вы будете выполнять третью замену кровли из традиционного войлока. к тому времени, когда истекает гарантия на Onduline, он начинает выглядеть еще лучше.

Похожие сообщения:

Onduline — брошюра — ONDULINE — Каталоги в формате PDF | Документация

Выбрать правильную спецификацию для Ondutile очень просто.Сначала отметьте тип черепицы / шифера, который будет использоваться, и сопоставьте его с соответствующей спецификацией системы, подробно описанной ниже, либо тип A, либо тип B. Проверьте минимальный рекомендуемый уклон крыши, на который она может быть установлена (см. Применение с низким уклоном, стр. 3), и, наконец, обратите внимание технические характеристики механического крепления, стр. 4.> Тип A Разработан для бетонных плиток, панелей, фиброцемента и натурального сланца. Система образует композитную конструкцию, созданную путем крепления опорных реек к стропилам, установленным с той же шириной / центром, что и для обрешетки из плитки.> Позволяет крепить черепицу ниже минимального шага, установленного производителем, за счет обеспечения гарантированной вторичной атмосферостойкости под основным кровельным покрытием. > Ondutile устанавливается быстро, не требует специального оборудования или торговых навыков и обеспечивает немедленную защиту здания от атмосферных воздействий до укладки плитки. > Гофры листа обеспечивают вентиляцию на 17000 мм> 2 на погонный метр над листом в полость обрешетки черепицы и ниже в пространство крыши. Это значительно улучшает вентиляцию крыши.> Блокирующая черепицаОндулиновый кровельный листВентиляторная полосаРемяная накладка для карнизаПлитка для обрешеткиОпорная обрешетка Благодаря плиточным рейкам и креплениям, расположенным над линией отвода влаги в основании гофров, достигается отличный контроль влажности в полости обрешетки. Тип B Разработан для небольшой простой плитки с двойным перехлестом и мелкого сланца, которые из-за близости обрешетки делают выравнивание опорных реек и обрешеток непрактичным. Поэтому поперечные опоры реек заменяются на фанерный настил наружного качества толщиной 20 мм, прикрепленный к стропилам.Вентиляция в кровельное пространство осуществляется через прорезь в настиле над линией карниза. > Использование настила Onduline на практике значительно улучшает тепловые характеристики конструкции крыши. > Система Ondutile обеспечивает снижение проникновения звука через кровельное покрытие на 27%, что является значительным преимуществом для зданий на маршрутах полетов в аэропортах. > Ondutile создает жесткую, неотражающую и безопасную рабочую среду для кровельных работ. > Подложка Ondutile достаточно гибкая, чтобы ее можно было использовать на существующих неровных конструкциях крыши, но при этом обладает внутренней жесткостью, чтобы устранить шум, создаваемый легкими мембранами при колебаниях давления ветра. > Дополнительный вентиляционный слот Ondutile значительно снижает риск дорогостоящего косвенного повреждения здания и его содержимого в результате повреждения крыши в результате урагана или вандализма. > Двойная черепица внахлест, кровельный лист Anduline, вентиляционная планка, карниз, планка, маскирующая деталь, планка, фанерный настил, размер = «- 1″>

Onduline Гофрированная крыша красная | OneStockHome

Продано OneStockГлавная

Список рекомендуемых продуктов

описание продукта

Onduline® Lightweight Roofing — это тип небольшой гофрированной кровли, импортируемой из Европы и Азии, изготовленной по запатентованному процессу, который обеспечивает равномерное проникновение битума.Это обеспечило высокую стабильность размеров листа и предотвратило расслоение. Листы Onduline® обработаны с помощью процесса пропитки цветным пигментом и смолой, который «окрашивает» цвет в лист, обеспечивая превосходные свойства сохранения цвета и улучшенный УФ-фильтр. сопротивление. Onduline Roof ЛЕГКИЙ:

Вес всего 4 кг на квадратный метр или 6,4 кг на лист.
Простота обращения на стройплощадке.
Экономия на транспортировке.
Особенно подходит для кровли на легких скатных крышах и при реконструкции.

Onduline Roof БЕЗ ПРЕДЕЛОВ ДИЗАЙНА:

Листы Onduline® очень гибкие, могут принимать различные формы, такие как; Вальмовая крыша, двускатная крыша, криволинейная крыша или односкатная крыша.
Onduline® также используются как часть подкровельной системы, обеспечивающей дополнительную защиту от атмосферных воздействий под основной кровельной черепицей или изоляцией. Кроме того, чтобы дополнить древнюю крышу по соображениям сохранения.
Сверхкровельное покрытие сводит к минимуму нарушение функционирования здания и позволяет улучшить тепловые и пароизоляционные характеристики крыши для улучшения экологических характеристик здания в соответствии с последними требованиями к энергосбережению.
Используется в качестве облицовки стен для защиты от шума снаружи.
Легко режется, формируется и фиксируется.

Ондулин и его МЕХАНИЧЕСКАЯ УСТОЙЧИВОСТЬ:

Прочность и ударная нагрузка, гибкость, небьющаяся
Доказано, что выдерживает скорость ветра до 120 миль в час / 192 км / ч (протестировано в Исследовательском центре Ярсли, Великобритания). Эквивалентен уровню шторма Тайфун. * Требуется стандартная установка *
Токсичность и химическая стойкость, Onduline® не ржавеет.
Устойчивость к любым климатическим условиям, отсутствие тепловой деформации. Ондулин® можно эффективно использовать при температурах до 70 градусов Цельсия (протестировано в Исследовательском центре Ярсли, Великобритания).
Водонепроницаемый при любых климатических условиях (протестировано в исследовательской лаборатории Уоррингтона, Великобритания).

Onduline — БЕЗОПАСНОСТЬ И ЭКОЛОГИЧЕСКАЯ ОТВЕТСТВЕННОСТЬ:

Onduline® имеет низкий углеродный след (4 кг экв. CO2 / м2) и перерабатывает около 200 000 тонн материала ежегодно.
Для окрашивания используются натуральные пигменты.
Продукция не содержит следов асбеста.
Материалы, состоящие из переработанных волокон, проверенные третьей стороной (ICC_ES), сертификаты которой могут помочь в соответствии с LEED
Экологические показатели жизненного цикла.

Ондулин и его ТЕПЛОВО-ШУМОВАЯ ИЗОЛЯЦИЯ:

Onduline® может снизить температуру под крышей, коэффициент теплопроводности 0,099 Вт / мК (протестировано в LNE France No.7070616D MAT / 1).
Отсутствие проблем, вызванных шумом дождя, падающего на крышу, коэффициент реверберации (макс.): 0,4 — 315 Гц (протестировано в CEBTP) и коэффициент затухания звука Rw = 28 дБ (протестировано в CSTB)
Использование Onduline® для облицовки стен может снизить внешний шум на 7 дБ (Протестировано в Wolfson Unit Саутгемптонский университет, Великобритания № 2089 1592 / Bl: Противошумная стена с Onduline®).

Onduline — Крышный вентилятор G3

Подробнее

7315 Отзывы

Gold Trusted Service Award 2021

View as Feet & Inch

9023 9023 9023 9023 9023 G35 Срок поставки

Дополнительная информация
2-4 дня
Производитель	Ондулин

Крышный вентилятор Onduline G3 разработан для использования вместе с гофрированными битумными кровельными листами Onduline, чтобы обеспечить вам непревзойденную вентиляцию.

Кровельный вентилятор Onduline G3 изготовлен из того же битумного материала, что и гофрированные кровельные листы Onduline, и обеспечивает эстетичный внешний вид.

Крышный вентилятор Onduline G3 чрезвычайно удобен для самостоятельного использования, поскольку он предварительно встроен в битумный лист Onduline, чтобы упростить установку, поскольку он действует как обычный кусок гофрированного кровельного листа и избавляет вас от хлопот, которые вы обычно получаете при использовании традиционных методов.

Вентилятор G3 — единственный продукт, который Onduline рекомендует использовать со своей линейкой Onduline, поскольку кровельный вентилятор Onduline G3 прошел испытания и соответствует строгим требованиям спецификации Onduline.

Крышный вентилятор Onduline G3 имеет одобрение BBA и имеет 15-летнюю гарантию, поэтому ваша крыша будет вентилироваться еще долгие годы.

Свободное воздушное пространство (G3): 10,000 мм2

Брошюры и руководства по установке

Поставка

Мы понимаем, что заказ продукции через Интернет может быть сложной задачей, особенно при заказе кровельных материалов. По этой причине мы максимально упрощаем процесс доставки для вас.Однако есть несколько вещей, которые нужно знать о наших процессах доставки. К ним относятся:

При размещении заказа вы увидите разбивку стоимости доставки в корзине покупок. Эти сборы действительны только для континентальной части Великобритании, и могут взиматься дополнительные сборы в Северной Ирландии, Шотландском нагорье и других регионах.
Доставка осуществляется только в рабочие дни (пн — пт) и не осуществляется в праздничные дни.
На большинстве страниц товаров под кнопкой «Добавить в корзину» вы найдете примерную доставку.Хотя мы стремимся доставить ваши товары в пределах предполагаемой доставки, это только приблизительная оценка.
Вы можете выбрать желаемую дату доставки в корзине. Хотя мы стремимся доставить ваши товары к этой дате, это не гарантируется.

Заказы, размещенные после 12:00, в выходные и праздничные дни, не будут обработаны до следующего рабочего дня. Учтите это при размещении заказа, так как это может повлиять на дату доставки.
После того, как вы разместите свой заказ, вы получите подтверждение заказа по электронной почте с подробными сведениями о нем.Пожалуйста, проверьте письмо с подтверждением заказа и немедленно сообщите нам о любых ошибках.
Вскоре после получения подтверждения заказа вы получите отдельное электронное письмо с подтверждением запланированной даты доставки.
Мы можем указать только дату доставки и не можем подтвердить время попытки доставки. Поэтому мы просим, чтобы кто-нибудь мог принять и подписать ваши товары в течение начальной даты доставки.
Если вы не можете принять и подписать заказ, в большинстве случаев его можно оставить в безопасном месте.Если вы хотите, чтобы товар остался без подписи, напишите на адрес [email protected].
Хотя мы стремимся держать большинство наших продуктов на складе, из-за огромного количества предлагаемых нами продуктов это не всегда возможно. Из-за этого в небольшом количестве случаев мы должны отправлять ваши товары напрямую от производителя, и в этот момент может взиматься другая плата за доставку в качестве стандартной.
Иногда заказанные товары могут быть отправлены с разных складов, что может привести к отдельным поставкам.

Если у вас есть дополнительные вопросы о наших продуктах или доставке, свяжитесь с нашей командой онлайн или по телефону.

Возврат

Мы понимаем, что могут быть сделаны ошибки, и поэтому стараемся максимально упростить нашу политику отмены и возврата. Однако есть несколько вещей, которые нужно знать об отмене заказа или возврате товара. К ним относятся:

Товаров не требуется
Если вам больше не нужен товар, вы имеете право отменить его в течение 14 дней с момента доставки, если только товары не сделаны на заказ.Вы не должны указывать нам причину отмены заказа, но должны будете уведомить нас по электронной почте. После получения уведомления мы предоставим адрес для возврата товаров и организуем необходимый возврат.
Неисправные или поврежденные предметы
В редких случаях, когда товар доставлен с дефектом или повреждением, мы обменяем его или вернем деньги. Мы должны получить уведомление по электронной почте в течение 48 часов, и нам могут потребоваться изображения. Чтобы избежать такой проблемы, мы просим клиентов не расписываться за поврежденные товары.
Товары на заказ
Некоторые товары изготавливаются на заказ. Это означает, что они обычно производятся в соответствии со спецификациями, предоставленными вами, и поэтому не подлежат возврату. Это за исключением случаев, когда они считаются неисправными или поврежденными во время доставки, после чего вы должны уведомить нас по электронной почте в течение 48 часов с момента доставки.
Дополнительная информация
Для получения дополнительной информации об отмене, возврате и возмещении, пожалуйста, прочтите нашу полную политику, нажав здесь.Это подтверждает любые другие требования, которые необходимо учитывать (например, упаковка), сборы, которые могут взиматься (например, административные сборы), и нашу политику для предприятий.
ONDUVILLA — Асфальтовая черепица настоящих размеров
О компании ONDUVILLA
^®
ONDUVILLA — кровельная система, производимая компанией Onduline, мировым лидером в области инновационных кровельных материалов для жилых и коммерческих помещений с 70-летним опытом работы в отрасли.
ONDUVILLA был разработан, чтобы обеспечить привлекательный стиль кровли для жилых домов, обеспечивая при этом, а в некоторых областях превышая функциональность защиты от атмосферных воздействий, которую ожидают домовладельцы.Одна из примечательных областей, в которых ONDUVILLA превосходит традиционную черепицу, — это устойчивость к ветру и защита от ветрового дождя. ONDUVILLA гарантированно выдерживает ветер до 150 миль в час.
ONDUVILLA изготовлен из асфальтобетона с волокнисто-матовой сердцевиной. Эта технология легкого композитного материала использовалась Onduline в других кровельных материалах с выдающимися результатами на протяжении последних 70 лет. Цветное покрытие ONDUVILLA, основанное на десятилетиях исследований и испытаний, обеспечивает еще один уровень защиты.
ONDUVILLA имеет характерный размерный вид традиционных европейских крыш без лишнего веса, проблем с установкой или затрат. ONDUVILLA доступна в нескольких привлекательных цветах, что дает домовладельцам возможность выбрать цвет крыши, который дополняет другие цвета экстерьера дома. Крыша ONDUVILLA увеличивает воспринимаемую ценность дома.
Преимущества крыши ONDUVILLA
Превосходный вид размерной кровли по цене, аналогичной стоимости традиционной битумной черепицы
Гарантия ветра до скорости ветра 150 миль в час (ураган категории 4)
Подходит для дома любого размера и любого типа крыши, на которой установлена асфальтовая черепица
Пожизненная ограниченная гарантия на материал ONDUVILLA
Для получения дополнительной информации свяжитесь с нами по электронной почте info @ onduvilla-usa.com или по телефону 844-371-2345 с понедельника по пятницу с 8:00 до 17:00 по восточному времени.
.
