При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.
Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку). Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.
Материалы проводников
Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
- Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
- Медь.
Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
- Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.
Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).
Для чего необходим расчет кабеля
В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:
где I – сила тока, U – напряжение, R – сопротивление.
Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:
R = ρ · L/S (2), где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения. Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.
Что будет, если неправильно рассчитать сечение
Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:
- Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
- Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра.
Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.
Что еще влияет на нагрев проводов
Из формулы видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:
- Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
- Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.
Калькулятор расчета сечения по диаметру
Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.
Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится. Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.
Три основных способа определения диаметра провода
Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.
Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).
Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.
После того, как вы измерили диаметр провода, необходимо провести подсчеты по следующей формуле:
Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.
Способ второй. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).
Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода.
Но при этом необходимо учитывать следующее:
- чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
- витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
- проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.
Обратите внимание и на минусы данного способа измерения:
- Измерить можно только сечение тонких проводов, так как толстый провод вам с трудом удастся намотать на карандаш.
- Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.
Формула, о которой говорили выше, подходит для всех измерений.
Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.
Диаметр проводника, мм | Сечение проводника, мм² |
0.8 | 0.5 |
1 | 0.75 |
1.1 | 1 |
1.![]() | 1.2 |
1.4 | 1.5 |
1.6 | 2 |
1.8 | 2.5 |
2 | 3 |
2.3 | 4 |
2.5 | 5 |
2.8 | 6 |
3.2 | 8 |
3.6 | 10 |
4.5 | 16
|
Порядок расчета сечения по мощности
В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:
- Суммарная мощность всех приборов.
- Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
- ПУЭ 7. Правила устройства электроустановок. Издание 7.
- Материал проводника: медь или алюминий.
- Тип проводки: открытая или закрытая.
Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:
ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,
где P1, P2 и т. д. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:
- для двух одновременно включенных приборов – 1;
- для 3-4 – 0,8;
- для 5-6 – 0,75;
- для большего количества – 0,7.
Кз в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

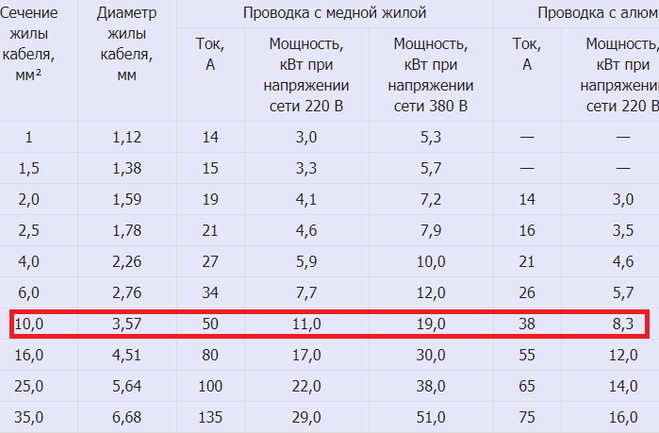

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм2.
Правила расчета по длине
Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:
- L – длина проводника, м. Для примера взято значение 40 м.
- ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
- I – номинальная сила тока, А.
Шаг 1. Определить номинальную силу тока по формуле:
I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,
где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.
Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):
R = ρ · L/S.
Потеря напряжения по длине проводника должна быть не более 5%:
dU = 0,05 · 220 В = 11 В.
Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:
S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.
В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.
Расчёт для многожильного провода
Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля
Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.
Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм² – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле. Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

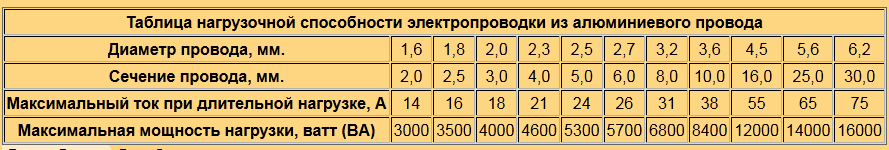

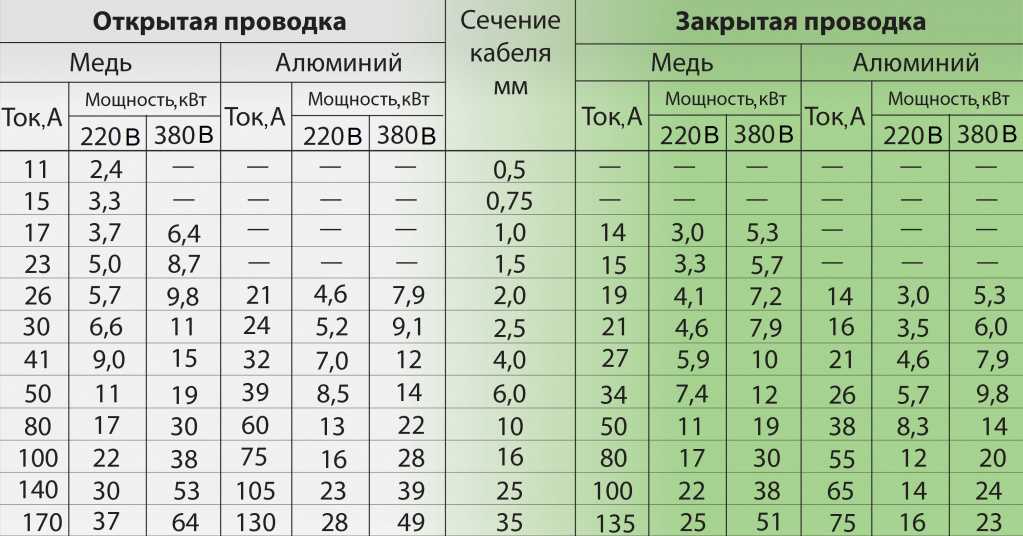

Таблица сечения проводя для закрытой проводки

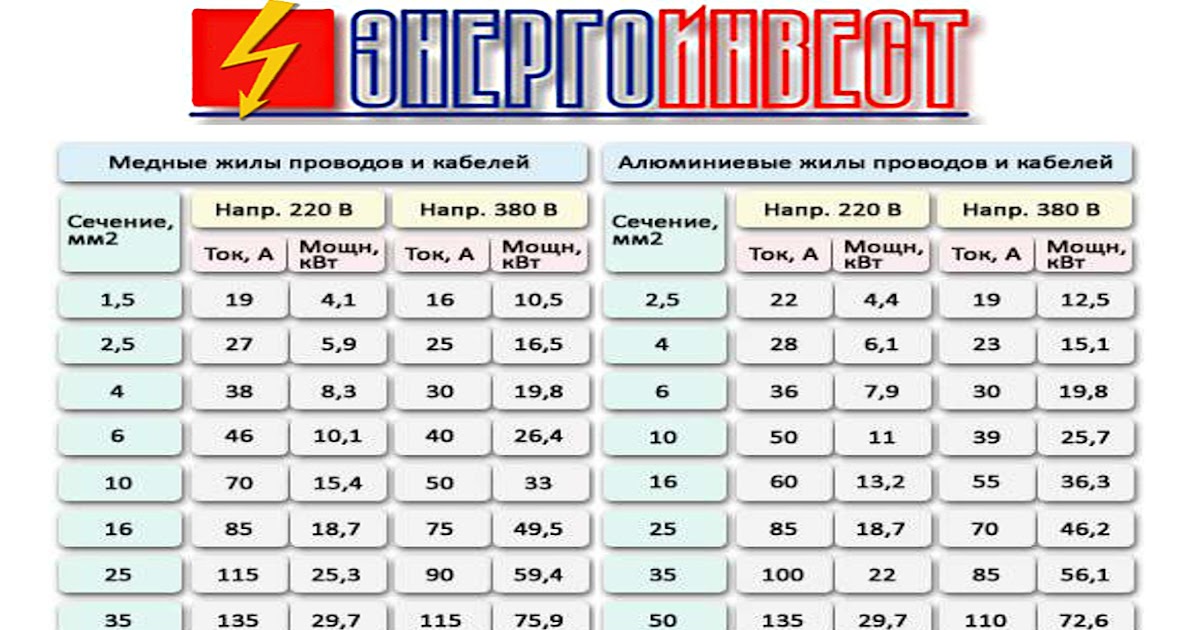

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.
В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM. Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм².
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Видеоинструкция — как узнать сечение кабеля по диаметру

Источники
- https://amperof.ru/elektromontazh/electroprivodka/tablitsa-diametr-sechenie-provoda.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://SystemsSec.ru/info/calc/raschet-secheniya-kabelya-po-diametru/
- https://www.calc.ru/Diametr-Provoda.
html
- https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html
- https://YDoma.info/ehlektrotekhnika/vybor-podgotovka-montazh-provoda/electricity-vybor-secheniya-provoda.html
Как измерить сечение кабеля
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
В электрических сетях существует множество параметров,
определяемых различными способами. Среди них имеется специальная таблица,
диаметр и сечение провода с ее помощью определяются с высокой точностью. Такие
точные данные требуются при добавлении электрической нагрузки, а старый провод
не имеет буквенной маркировки.
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Рассмотрим подробнее несколько способов измерения сечения кабеля.
Способ №1
Первый способ применяется для определения сечения жил однопроволочного кабеля или провода.
Для этого нам необходимо с помощью обычного штангенциркуля или микрометра произвести измерение диаметра жилы кабеля (провода) без изоляции.
Зная диаметр жилы, достаточно легко определить сечение
кабеля. Для этого нужно воспользоваться формулой сечения кабеля, которая
совпадает с обычной школьной формулой расчета площадки круга.
Способ №2
Если под рукой нет штангенциркуля или микрометра, позволяющих достаточно точно замерить диаметр жил малых сечений, то можно воспользоваться 2 способом.
Одна из жил очищается от изоляции и наматывается на карандаш или ручку, как показано на рисунке. Чем больше витков, тем точнее получится измерение. Ширина намотки измеряется обычной линейкой и делится на количество витков. Получившееся число и будет диаметром жилы. Зная диаметр, вычисляем сечение способ № 1.
Несмотря на простоту, вычисления имеют свою особенность:
- чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
- витки обязательно должны быть прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличивает погрешность;
- определение
необходимо осуществлять несколько раз (меняя начальную сторону замера,
переворачивая линейку и т.
д.). Опять-таки чем больше вычислений – тем меньше погрешность.
Обращаем ваше внимание на значительный недостаток данного способа, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать).
Принцип расчета сечения многопроволочной жилы по диаметру остается тот же самый. Измерять диаметр всей жилы, состоящей из множества проволочек будет неправильно, так как между проволоками есть воздушный зазор.
Для расчета сечения по диаметру в гибком кабеле необходимо сначала высчитать сечение одной из проволочек в жиле. Диаметр проволочки вычисляется штангенциркулем (способ №1) или витками для удобства по линейке (способ 2). Далее по формуле в способе №1 находим сечение одной проволочки и умножаем на количество проволочек, получаем сечение кабеля.
Таблица соотношений диаметров и сечений
Определение сечений кабелей и проводов с помощью
формул считается довольно трудоемким и сложным процессом, не гарантирующим
точного результата. Для этих целей существует специальные готовые таблицы,
диаметр и сечение провода в которой наглядно представляет их соотношение.
Например, при диаметре проводника 0,8 мм, его сечение будет составлять 0,5 мм.
Диаметр в 0,98 мм соответствует сечению уже 0,75 мм и так далее. Достаточно
только измерить диаметр провода, а затем заглянуть в таблицу и вычислить нужное
сечение.
Диаметр проводника |
Сечение проводника |
0,8 мм |
0,5 мм2 |
0,98 мм |
0,75 мм2 |
1,13 мм |
1 мм2 |
1,38 мм |
1,5 мм2 |
1,6 мм |
2,0 мм2 |
1,78 мм |
2,5 мм2 |
2,26 мм |
4,0 мм2 |
2,76 мм |
6,0 мм2 |
3,57 мм |
10,0 мм2 |
4,51 мм |
16,0 мм2 |
5,64 мм |
25,0 мм2 |
У производителей кабеля также существуют допуски
относительно сечения жил кабеля.
Например, для кабеля ВВГ (класс гибкости жил 1) диапазон диаметров жилы, соответствующих ГОСТ-Р, рассчитан и приведен в таблице ниже:
Номинальное сечение, мм2 |
Max. диаметр жилы, мм |
Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм |
0,5 |
0,80 |
0,78 |
0,75 |
0,98 |
0,95 |
1 |
1,13 |
1,10 |
1,5 |
1,38 |
1,35 |
2,5 |
1,78 |
1,72 |
3 |
1,95 |
1,90 |
4 |
2,26 |
2,18 |
5 |
2,52 |
2,45 |
6 |
2,76 |
2,67 |
8 |
3,19 |
3,12 |
10 |
3,57 |
3,46 |
25 |
5,64 |
5,49 |
35 |
6,68 |
6,47 |
50 |
7,98 |
7,52 |
70 |
9,44 |
9,04 |
95 |
11,00 |
10,65 |
120 |
12,36 |
11,97 |
150 |
13,82 |
13,29 |
185 |
15,35 |
14,87 |
240 |
17,49 |
17,05 |
При выполнении вычислений нужно соблюдать определенные
рекомендации. Для определения сечения необходимо использовать провод, полностью
очищенный от изоляции. Это связано с возможными уменьшенными размерами жил и
более высоким изоляционным слоем. В случае каких-либо
сомнений в размерах кабеля, рекомендуется приобретать проводник с более высоким
сечением и запасом мощности. В случае определения сечения многожильного кабеля,
вначале вычисляются диаметры отдельных проводов, полученные значения суммируются
и используются в формуле или в таблице.
Чтобы проверить сечения кабеля и провода, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.
AWG в мм2 — американский калибр проводов в сравнении с квадратным сечением мм
Допустимая нагрузка по току UL/CSA для гибких кабелей
Монтажный провод при температуре окружающей среды до 30°C
Cross Section in mm² | Current-Carrying Capacity in Ampere | |
---|---|---|
24 | 0,21 | 3,5 A |
22 | 0,33 | 5,0 A |
20 | 0,52 | 6,0 A |
18 | 0,82 | 9,5 A |
16 | 1,31 | 20 A |
14 | 2,08 | 24 A |
12 | 3,32 | 34 A |
10 | 5,26 | 52 A |
8 | 8,35 | 75 A |
6 | 13,29 | 95 A |
4 | 21,14 | 120 A |
3 | 26,65 | 154 A |
2 | 33,61 | 170 A |
1 | 42,38 | 180 A |
Поправочные коэффициенты при температуре окружающей среды выше 30°C
(е) для получения допустимого тока.
Ambient Temperature °C | Correction-Factor (f) |
---|---|
31-35 | 0,91 |
36-40 | 0,82 |
41- 45 | 0,71 |
46-50 | 0,58 |
Current-Carrying Capacity in Ampere (Number of Cores) | ||||||||
---|---|---|---|---|---|---|---|---|
up to 3 | 4 — 6 | 7 — 24 | 25 — 42 | 43 and above | ||||
24 | 0,21 | 2 | 1,6 | 1,4 | 1,2 | 1,0 | ||
22 | 0,33 | 3 | 2,4 | 2,1 | 1,8 | 1,5 | ||
2,5 | ||||||||
18 | 0,82 | 7 | 5,6 | 4,9 | 4,2 | 3,5 | ||
16 | 1,31 | 10 | 8,0 | 7,0 | 6,0 | 5,0 | ||
14 | 2,08 | 15 | 12,0 | 10,5 | 9,0 | 7,5 | ||
12 | 3,32 | 20 | 16,0 | 14, 0 | 12,0 | 10,0 | ||
10 | 5,26 | 30 | 24 | 21 | 18 | 15 | ||
8 | 8,35 | 40 | 32 | 28 | 24 | 20 | ||
6 | 13,29 | 55 | 44 | 38 | 33 | 27 | ||
4 | 21,14 | 70 | 56 | 49 | 42 | 35 | ||
3 | 26,65 | 80 | 64 | 56 | 48 | 40 | ||
2 | 33,61 | 95 | 76 | 66 | 57 | 47 | ||
1 | 42,38 | 110 | 88 | 77 | 66 | 55 |
Как для определения поперечного класса.

Провода широко применяются в области электрических сетей различного назначения. Транспортировка энергии с помощью кабельно-проводниковой продукции на первый взгляд кажется простой и понятной.
Однако для обеспечения безопасной эксплуатации электропроводки необходимо учитывать ряд важных нюансов при проектировании и строительстве электрических сетей. Одной из таких деталей является возможность правильно рассчитать сечение провода по диаметру, ведь от точности определения зависит граница допустимого тока, проходящего через проводник.
Как определить сечение или диаметр, есть ли разница между этими параметрами? Попробуем разобраться в статье. Кроме того, мы подготовили сводные таблицы, которые помогут выбрать проводник в зависимости от условий монтажа электрической сети, материала изготовления жилы кабеля и мощностных характеристик подключаемых агрегатов.
Содержание статьи:
- Необходимость и порядок расчета
- Определение диаметра жилы проводника
- Расчет сечения электрического провода
- Определение диаметра сечения
- Таблицы для выбора подходящего проводника
- Выводы и полезное видео по теме 25 Необходимость и порядок действий 904 для расчета
- D — диаметр;
- R — радиус;
- С — поперечный разрез;
- π Является константой, соответствующей 3.14.
- D — диаметр;
- S — поперечный разрез;
- π Является константой, соответствующей 3.14.
Разнообразное оборудование различной мощности питается от электрического тока. А диапазон мощностей очень обширен.
Каждый отдельный электрический аппарат представляет собой нагрузку, в зависимости от величины которой требуется ток определенной силы.
По «умолчанию» или банальному незнанию основ электрики проводники легко соединить, игнорируя все существующие требования к диаметрам и сечениям. Другой вопрос, что можно получить от такой практики при эксплуатации.
Требуемое количество тока для требуемой нагрузки можно пропустить по проводам разного диаметра (сечения).
Но в условиях недостаточного сечения проводника для прохождения данного объема тока возникает эффект повышенного сопротивления. В результате отмечается нагрев провода (кабеля).
Если проигнорировать это явление и продолжать пропускать ток, существует реальная опасность нагрева до момента воспламенения. Такая ситуация грозит серьезной аварийной ситуацией. Именно поэтому расчеты и выбор цепей передачи тока в нагрузку требуют особого внимания.
Последствия неточных расчетов электрических проводников по сечению (диаметру) могут сопровождаться явлениями от незначительной деформации изоляционного материала до настоящего пожара и крупного пожара
Правильный расчет, грамотный подбор положительно влияет на работу оборудования действует как нагрузка.
Итак, помимо коэффициента запаса, расчет сечений электрического кабеля по диаметру или наоборот является обязательным действием с точки зрения обеспечения эффективной работы электрических машин.
Определение диаметра жилы проводника
Фактически эту операцию можно выполнить простым линейным измерением. Для точного измерения рекомендуется использовать точечный инструмент, например, штангенциркуль, а еще лучше микрометр.
Относительно невысокий результат по точности, но вполне приемлемый для многих применений проволоки дает измерение диаметра обычной линейкой.
Измерение и определение диаметра сердечника точечным инструментом, которым является штангенциркуль. Этот метод линейных измерений дает достаточно точный результат для последующего расчета сечения проводника
Разумеется, измерение следует проводить в состоянии оголенного проводника, то есть предварительно .
Кстати, изоляционным покрытием, например, медного провода, также считается тонкий слой лакового напыления, который тоже нужно снимать, когда требуется очень точный расчет.
Существует «бытовой» способ измерения диаметра, подходящий в случаях, когда под рукой нет точечных измерительных приборов. Для применения метода потребуется отвертка электрика и школьная линейка.
Проводник для измерения предварительно зачищают от изоляции, после чего туго наматывают виток к витку на стержне отвертки. Обычно наматывают десяток витков — удобное число для математических расчетов.
Измерение линейного диаметра — еще один широко используемый метод определения параметра проводника для расчета мощности (пропускной способности). Применяется с помощью обычной линейки и любого основания, куда допустимо намотать проводник (+)
Далее катушку, намотанную на стержень отвертки, измеряют линейкой от первого до последнего витка. Полученное значение на линии необходимо разделить на количество витков (в данном случае на 6). Результатом такого простого расчета и будет диаметр жилы провода.
Расчет сечения электрического провода
Для определения значения сечения жилы проводника придется воспользоваться математической формулировкой.
По сути, сечение жилы проводника — это площадь поперечного сечения — то есть площадь окружности. Диаметр которого определяют вышеописанным методом.
Сечение ядра на самом деле является площадью круга. Соответственно, расчет этого отрезка геометрической математики можно выполнить по традиционной формуле при условии, что известно значение диаметра или радиуса
Основываясь на значении диаметра, легко получить значение радиуса, разделив диаметр пополам.
Собственно, к полученным данным нужно добавить постоянную π (3.14), после чего можно рассчитать значение сечения по одной из формул:
S = π * R 2 или S = π/4*D 2 ,
Где:
Эти классические формулы также используются для определения сечения многожильных проводников. Стратегия расчета остается практически неизменной, за исключением некоторых деталей.
В частности, изначально рассчитывается сечение одной жилы от балки, после чего результат умножается на общее количество проводов.
Сечение многожильного провода можно рассчитать тем же математическим методом, что и для одиночного провода, но дополнительно учитывается количество существующих жил как фактор
Почему следует считать важным фактором? Очевидный момент, связанный напрямую законом Джоуля-Ленца, состоит в том, что параметр поперечного сечения проводника определяет границу допустимого тока, протекающего по этому проводнику.
Определение диаметра сечения
Допускается математическим расчетом определять диаметр жилы проводника, когда известен параметр сечения.
Это, конечно, не самый практичный вариант, учитывая наличие более простых методов определения диаметра, но использование такого варианта не исключено.
Измерение диаметра с высокой точностью с помощью стендового инструмента — микрометра, дает практически такой же результат при проведении расчетов по формуле
Для выполнения расчета потребуется практически та же числовая информация, которая использовалась для рассчитать сечение по математической формуле.
То есть константа «π» и значение площади круга (сечения).
Применяя приведенные ниже значения формулы, получаем значение диаметра:
D = √4S/π ,
Где:
Применение этой формулы может быть актуально, когда известен параметр сечения и нет под рукой подходящих инструментов для измерения диаметра.
Параметр сечения можно получить, например, из документации на проводник или из таблицы для расчетов, где представлены наиболее часто используемые классические варианты.
Таблицы для выбора подходящей жилы
Удобным и практичным вариантом выбора нужного провода (кабеля) является использование специальных таблиц, в которых указаны диаметры и сечения относительно мощности и/или проводимых токов.
Имея под рукой такую таблицу, можно легко и просто быстро определить проводник для необходимой электроустановки.
Определение нужных значений с помощью классической таблицы — один из самых удобных способов выбора нужного проводника при монтажных работах
Учитывая, что традиционными проводниками электроустановок являются изделия с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.
Также в табличных данных часто представлены значения для напряжений 220 вольт и 380 вольт. Плюс считаются значения условий установки — закрытый или .
На самом деле получается, что на одном листе бумаги или на картинке, загруженной на смартфон, содержится объемная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейных) расчетов.
Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор необходимого проводника, например, для установки розеток, предлагают таблицу, в которую вносятся все необходимые значения.
Остается только определить, какая нагрузка планируется на конкретную электрическую точку и как будет производиться монтаж, и на основании этой информации выбрать правильный провод с медными или алюминиевыми жилами.
Примеры таких вариантов расчета диаметра провода по сечению приведены в таблице, где рассмотрены варианты медных и алюминиевых жил, а также способы прокладки проводки — открытого или скрытого типа. Из первой таблицы можно определить показатель.
Correspondence table for the diameter of copper and aluminum conductors depending on installation conditions
Power, W | Current, A | Copper conductor core | Aluminum conductor core | ||||||
Открытого типа | Закрытого типа | Открытого типа | Закрытого типа | ||||||
S mm 2 | D mm | S mm 2 | D mm | S mm 2 | D mm | S mm 2 | D mm | ||
100 | 0,43 | 0,09 | 0,33 | 0,11 | 0,37 | 0,12 | 0,40 | 0,14 | 0,43 |
200 | 0,87 | 0,17 | 0,47 | 0,22 | 0,53 | 0,25 | 0,56 | 0,29 | 0,61 |
300 | 1,30 | 0,26 | 0,58 | 0,33 | 0,64 | 0,37 | 0,69 | 0,43 | 0,74 |
400 | 1,74 | 0,35 | 0,67 | 0,43 | 0,74 | 0,50 | 0,80 | 0,58 | 0,86 |
500 | 2,17 | 0,43 | 0,74 | 0,54 | 0,83 | 0,62 | 0,89 | 0,72 | 0,96 |
750 | 3,26 | 0,65 | 0,91 | 0,82 | 1,02 | 0,93 | 1,09 | 1,09 | 1,18 |
1000 | 4,35 | 0,87 | 1,05 | 1,09 | 1,18 | 1,24 | 1,26 | 1,45 | 1,36 |
1500 | 6,52 | 1,30 | 1,29 | 1,63 | 1,44 | 1,86 | 1,54 | 2,17 | 1,66 |
2000 | 8,70 | 1,74 | 1,49 | 2,17 | 1,66 | 2,48 | 1,78 | 2,90 | 1,92 |
2500 | 10,87 | 2,17 | 1,66 | 2,72 | 1,86 | 3,11 | 1,99 | 3,62 | 2,15 |
3000 | 13,04 | 2,61 | 1,82 | 3,26 | 2,04 | 3,73 | 2,18 | 4,35 | 2.![]() |
3500 | 15,22 | 3,04 | 1,97 | 3,80 | 2,20 | 4,35 | 2,35 | 5,07 | 2,54 |
4000 | 17,39 | 3,48 | 2,10 | 4,35 | 2,35 | 4,97 | 2,52 | 5,80 | 2,72 |
4500 | 19,57 | 3,91 | 2,23 | 4,89 | 2,50 | 5,59 | 2,67 | 6,52 | 2,88 |
5000 | 21,74 | 4,35 | 2,35 | 5,43 | 2,63 | 6,21 | 2,81 | 7,25 | 3,04 |
6000 | 26,09 | 5,22 | 2,58 | 6,52 | 2,88 | 7,45 | 3,08 | 8,70 | 3,33 |
7000 | 30,43 | 6,09 | 2,78 | 7,61 | 3,11 | 8,70 | 3,33 | 10,14 | 3,59 |
8000 | 34,78 | 6,96 | 2,98 | 8,70 | 3,33 | 9,94 | 3,56 | 11,59 | 3,84 |
9000 | 39,13 | 7,83 | 3,16 | 9,78 | 3,53 | 11,18 | 3,77 | 13,04 | 4,08 |
10000 | 43,48 | 8,70 | 3,33 | 10,87 | 3,72 | 12,42 | 3,98 | 14,49 | 4,30 |
Кроме того, существует стандарт поперечных сечений и диаметров, который применяется к круглым (фасонным) токопроводящим жилы кабелей, проводов, шнуров. Данные параметры регламентируются ГОСТ 22483-2012 .
Кабели из медной (луженой меди), алюминиевой проволоки без металлического покрытия или с металлическим покрытием подпадают под действие стандарта.
Медные и алюминиевые жилы кабелей и проводов стационарной прокладки подразделяются на классы 1 и 2. Провода, шнуры, кабели нестационарной и стационарной прокладки, где требуется повышенная степень гибкости при прокладке, подразделяются на классы с 3 по 6.
Classification table for cable (wire) copper conductors
Nominal cross section, mm 2 | The most admissible diameter of copper veins, mm | ||||
single wire (class 1) | Multiwire (класс 2) | Multiwire (класс 3) | Multiwire (класс 4) | Гибкий (классы 5 и 6) | |
0,05 9.059 9000 | |||||
0,05 9.![]() | – | – | – | 0,35 | – |
0,08 | – | – | – | 0,42 | – |
0,12 | – | – | – | 0,55 | – |
0,20 | – | – | – | 0,65 | – |
0,35 | – | – | – | 0,9 | – |
0,5 | 0,9 | 1,1 | 1,1 | 1,1 | 1,1 |
0,75 | 1,0 | 1 ,2 | 1,2 | 1,3 | 1,3 |
1,0 | 1,2 | 1,4 | 1,5 | 1,5 | 1,5 |
1,2 | – | – | 1,6 | 1,6 | – |
1,3 | 1,5 | 1,7 | 1,8 | 1,8 | 1,8 |
2,0 | – | – | 1,9 | 2,0 | – |
2,5 | 1,9 | 2,2 | 2,4 | 2,5 | 2,6 |
3,0 | – | – | 2, 5 | 2,6 | – |
4 | 2,4 | 2,7 | 2,8 | 3,0 | 3,2 |
5 | – | – | 3,0 | 3,2 | – |
6 | 2,9 | 3,3 | 3,9 | 4,0 | 3,9 |
8 | – | – | 4,0 | 4,2 | – |
10 | 3,7 | 4,2 | 4,7 | 5,0 | 5,1 |
16 | 4,6 | 5,3 | 6,1 | 6,1 | 6,3 |
25 | 5,7 | 6,6 | 7,8 | 7,8 | 7,8 |
35 | 6,7 | 7,9 | 9,1 | 9,1 | 9,2 |
50 | 7,8 | 9,1 | 11,6 | 11,6 | 11,0 |
70 | 9,4 | 11,0 | 13,7 | 13,7 | 13,1 |
95 | 11,0 | 12,9 | 15,0 | 15,0 | 15,1 |
120 | 12,4 | 14,5 | 17,1 | 17,2 | 17,0 |
150 | 13,8 | 16,2 | 18,9 | 19,0 | 19,0 |
185 | – | 18,0 | 20,0 | 22,0 | 21,0 |
240 | — | .![]() | 34,5 | 27,0 | |
400 | – | 26,1 | 34,8 | 47,2 | 31,0 |
500 | – | 29 ,2 | 43,5 | – | 35,0 |
625 | – | 33,0 | – | – | – |
630 | – | 33,2 | – | – | 39,0 |
800 | – | 37,6 | – | – | – |
1000 | – | 42,2 | – | – | – |
For aluminum conductors and cables, GOST 22483-2012 также приведены параметры номинального сечения жилы, которые соответствуют соответствующему диаметру в зависимости от класса жилы.
При этом по тому же ГОСТу указанные диаметры можно использовать для медной жилы 1 класса, если необходимо рассчитать ее минимальный диаметр.
Classification table for cable (wire) aluminum conductors
Nominal cross section, mm 2 | Diameter of round veins (aluminum), mm | |||
Grade 1 | Class 2 | |||
минимум | максимум | minimum | maximum | |
16 | 4,1 | 4,6 | 4,6 | 5,2 |
25 | 5,2 | 5,7 | 5, 6 | 6,5 |
35 | 6,1 | 6,7 | 6,6 | 7,5 |
50 | 7,2 | 7,8 | 7, 7 | 8,0 |
70 | 8,7 | 9,4 | 9,3 | 10,2 |
95 | 10,3 | 11,0 | 11,0 | 12,0 |
120 | 11,6 | 12,4 | 12,5 | 13,5 |
150 | 12,9 | 13,8 | 13,9 | 15,0 |
185 | 14,5 | 15,4 | 15,5 | 16,8 |
240 | 16,7 | 17,6 | 17,8 | 19,2 |
300 | 18,8 | 19,8 | 20,0 | 21,6 |
400 | – | – | 22, 9 | 24,6 |
500 | – | – | 25,7 | 27,6 |
625 | – | – | 29,0 | 32,0 |
630 | – | – | 29,3 | 32,5 |
Дополнительные рекомендации по выбору типа проводов и кабелей для устройства электрических сетей в квартире и доме даны в статьях:
Заключение и полезное видео по теме
На видео ниже продемонстрирован практический пример определения сечения проводника простыми методами.
