Как называется отвёртка для проверки напряжения: типы отвёрток-индикаторов

Современному человеку трудно представить жизнь с отсутствующим в ней электричеством. Поэтому наше жилище буквально переполнено разнообразными бытовыми приборами. Однако они не застрахованы от поломок. Кроме того, часто возникают ситуации, когда необходимо установить розетки, подключить светильник или проверить напряжение в электрической сети. Во всех этих случаях потребуется использовать специальное устройство — отвёртку, которая позволит проверить напряжение.

Содержание статьи

  • Отвёртка для проверки напряжения: как называется и работает
  • Типы отвёрток-индикаторов
    • Простая модель с неоновой лампочкой подсветки
    • Измерительный прибор на батарейках бесконтактного типа
    • Измерительная отвёртка на батарейках контактного типа
    • Электронные варианты
  • Как пользоваться отвёрткой для проверки напряжения
    • Простая отвёртка
    • С автономным питанием и светодиодным элементом
    • С жидкокристаллическим дисплеем

Отвёртка для проверки напряжения: как называется и работает

Инструмент, позволяющий измерять напряжение электросети, называется индикаторная отвёртка. Устройство имеет широкую сферу применения, простое в использовании. Поэтому его применяют как обычные люди, так и профессиональные электрики.

Чаще индикаторную отвёртку используют в следующих случаях:

  1. Для определения нулевого провода или фазы.
  2. Чтобы узнать полярность аккумуляторов и других элементов питания.
  3. Для обнаружения проводки, скрытой в стене.
  4. Чтобы найти место обрыва в электропитании.
  5. Для проверки работоспособности диодов, ламп накаливания, разнообразных радиодеталей, приборов, оснащённых ТЭНами.

Справка. Современные модели оборудованы жидкокристаллическим дисплеем. Поэтому они обладают дополнительной функцией — позволяют не только проверить напряжение в сети, но и измерить его величину, а также узнать расположение положительного и отрицательного электрода.

Принцип работы девайса заключается в следующем:

  1. Когда наконечник отвёртки начинает контактировать с фазой или положительно заряженной клеммой элемента питания, по нему начинает протекать напряжение.
  2. Через стержень ток поступает на миниатюрный резистор с импедансом, равным 1 Ом. При этом устройство самостоятельно уменьшает силу напряжения до безопасного для прибора и человека значения.
  3. Далее электрический ток поступает на неоновую лампу, из-за чего начинает светиться газ, находящийся внутри элемента.
  4. После этого остатки напряжения проходят через тело человека и уходят в землю.

Весь процесс измерения электрического тока на конкретном участке занимает не более десяти секунд.

Типы отвёрток-индикаторов

Существует несколько вариантов измерительного прибора. Они отличаются устройством, принципом работы, дополнительными функциями. Так, в продаже представлены: простые инструменты, модели со встроенным элементом питания, электронные, бесконтактные.

Простая модель с неоновой лампочкой подсветки

Конструкция самой распространённой и доступной модели состоит из следующих элементов:

  1. Корпуса, выполненного из прочного прозрачного пластика. Часто он окрашен в яркий цвет.
  2. Стержня с плоским наконечником.
  3. Резистора. Напряжение элемента должно быть не меньше 1 Ом.
  4. Небольшой неоновой лампы.
  5. Контактной поверхности.

Чтобы изделие было удобно транспортировать, в его верхней части располагается пластиковая клипса.

Несмотря на простоту, невысокую стоимость и удобство в использовании, девайс имеет ограниченные возможности. С его помощью не удастся измерить напряжение, если его величина менее 60 В.

Измерительный прибор на батарейках бесконтактного типа

Несмотря на внешнее сходство с предыдущим вариантом, имеет другую конструкцию. Например, вместо неоновой лампы здесь применяется миниатюрный светодиод. Это значительно расширяет функции, позволяя проводить измерения в сети с напряжением менее 60 В.

Устройство позволяет проверять схемы радио- и электрооборудования, определять работоспособность предохранителей, находить обрывы проводов. Биполярный транзистор и автономный элемент питания позволяют производить манипуляции бесконтактным способом.

Измерительная отвёртка на батарейках контактного типа

Представляет собой своеобразный гибрид обычной и бесконтактной модели. Здесь также используется светодиод и резистор. Главное отличие — наличие контактной поверхности. Это исключает возможность бесконтактной проверки сети.

Электронные варианты

Его конструкция состоит из элементов:

  • небольшого стержня;
  • корпуса из плотного непрозрачного пластика;
  • миниатюрного ЖК-дисплея;
  • двух контактных поверхностей.

Это современное, универсальное устройство. По сравнению с предыдущими, электронная модель имеет более широкие функции: с его помощью можно «прозвонить» электросеть на наличие короткого замыкания, произвести контактное или бесконтактное измерение.

Устройство оповещает о результатах при помощи светодиода и характерного звука. Кроме того, у отвёртки низкий порог реагирования. Это позволяет использовать её для настройки и ремонта цепей в автотранспорте, электронных и бытовых приборах. К недостаткам можно отнести встроенный элемент питания. Если устройство выйдет из строя или у батареи кончится заряд, придётся приобретать новую отвёртку.

Как пользоваться отвёрткой для проверки напряжения

Несмотря на сходную конструкцию и простоту в применении, каждое устройство имеет свои нюансы использования.

Простая отвёртка

Чтобы определить наличие или отсутствие электрического тока в розетке или на участке электросети, проводят следующие манипуляции:

  1. Кончик наконечника поместить на контакт розетки или изучаемого участка сети.
  2. Пальцем надавить на специальную полюсную плоскость, которая находится на торце.

Если прибор исправен, в цепи присутствует напряжение, отвёртка сообщит об этом при помощи свечения неоновой лампочки.

С автономным питанием и светодиодным элементом

Чтобы определить нулевой или фазный контакт, следует лишь коснуться стержнем розетки или участка электрической цепи. Если прибор исправен, обрыва цепи нет, светодиод загорится ярким светом. Прикладывать палец не потребуется.

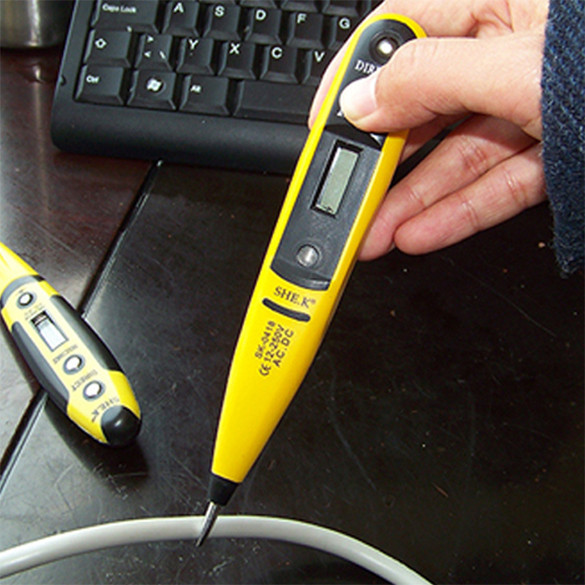

С жидкокристаллическим дисплеем

Позволяет осуществлять проверку как контактным, так и бесконтактным методом. В первом случае процесс такой же, как при применении простой отвёртки. Однако в этом случае устройство оповестит надписью на индикаторе.

При бесконтактном способе устройство подносят как можно ближе к исследуемому предмету. После чего нажимают кнопку на корпусе. Если прибор исправен, а участок сети находится под напряжением, на ЖК-дисплее отобразится знак в виде молнии.

Современный инструмент позволяет быстро находить повреждённые участки электрической цепи, проводить ремонт разнообразных приборов. При этом важно помнить о соблюдении техники безопасности. Специалисты не рекомендуют использовать нерабочие или неисправные устройства — это чревато поражением током или некорректными результатами проверок.

как пользоваться, индикатор напряжения, пробник и тестер

На бытовом уровне любой человек сталкивается с электричеством ежедневно. Как оно бывает опасно, знают все. Каждое соприкосновение с ним требует принятия мер, которые оградят нас от его воздействия. Все работы должны производиться на обесточенном электрооборудовании. Чтобы удостовериться в таком состоянии, нужно знать, как пользоваться индикаторной отвёрткой для проверки отсутствия напряжения.

  • Принцип действия отвёртки — пробника
  • Как подобрать индикатор
  • Отличия приборов разных типов
  • Работа с отвёрткой-пробником
    • Метод применения простого индикатора напряжения
    • Использование светодиодного инструмента
    • Работа электронного тестера
  • Ситуации для использования устройства
    • Определение фазы или нуля
    • Определение токов утечки
    • Поиск обрыва провода
    • Проверка удлинителя при помощи индикатора

Принцип действия отвёртки — пробника

Многоцелевой и понятный каждому инструмент для безопасной работы в электросетях необходимо иметь любому хозяину.

Применяя его можно без опаски заниматься ремонтом и монтажом проводки, устранять неисправности домашней техники. Конструкция прибора несложная и не содержит значительного числа комплектующих. Основу такого приспособления составляют:

  • Диэлектрическая трубка с металлическим наконечником.
  • Сопротивление с большим номиналом.
  • Лампа для отображения сигнала.
  • Фиксатор с пружиной.
  • Пластиночный контакт.

Эксплуатация отвёртки — индикатора напряжения базируется на протекании тока от жала пробника к земле через такую электрическую цепочку: сопротивление — лампа — контакт тестера — человеческое тело. При наличии напряжения световое отображение сработает. Резистор с большим сопротивлением понижает размер потенциала до неопасной для мастера.

Как подобрать индикатор

Проблемы с электропитанием в своём жилье можно быстро и безопасно решить, имея исправно работающий инструмент. Точность показаний пробника поможет не только в ремонте, но и сохранит жизнь. Поэтому к приобретению такого прибора подходят со всей серьёзностью.

Первым делом учитываются такие критерии предпочтения:

  • Габариты и внешний вид самой отвёртки.
  • Корпус не должен содержать механических повреждений.
  • Индикатор удобно лежит в руке.
  • Пробник с автономным питанием более функционален.
  • Световая индикация, обычная лампа накаливания, светодиодная или галогенная, должна быть чётко видна.
  • Звуковой сигнал поможет в случае яркого освещения помещения.
  • Оборудованные дисплеем приборы смогут показывать дополнительную информацию.
  • Известные изготовители делают более качественную продукцию

Отличия приборов разных типов

Приборы для отыскания напряжения в магазинах имеются в большом ассортименте на любой вкус и кошелёк. Наиболее ходовыми являются такие модификации:

  1. Простой прибор, с сигнальной составляющей и контактом для взаимодействия с человеком. Для отображения присутствия напряжения употребляется неоновая лампа или звонок. Иногда их совмещают. При соприкосновении носовой части индикатора с предполагаемым источником питания, электрический ток протекает сквозь схему устройства на сенсорный контакт. Он находится на торцевой части индикатора и служит связующим звеном между заряженным потоком и человеческой рукой. Благодаря такому касанию цепь замыкается с землёй. Если присутствует напряжение в точке касания, загорится лампа внутри тела пробника. Таковая реакция говорит об опасности электрического удара. Применение подобных устройств имеет ограничение по возможности обнаружения напряжений меньше 60 вольт. А также не рекомендуется употреблять пробники в установках 0, 4 киловольта из-за наведённого напряжения соседних фаз. Эти недостатки позволяют использовать такие индикаторы исключительно дома в однофазных сетях.
  2. Тестер с отображением определяет пониженное напряжение. Работает подобно предыдущему образцу. Отвёртка — индикатор тока с батареей и светодиодом является многоцелевым прибором, не нуждающимся в прямом соприкосновении с источником тока. В его состав добавлен биполярный транзистор. Подобные устройства предназначаются, кроме установления отсутствия напряжения, для определения повреждений в кабельных сетях, уточнения полюсов в схемах постоянного тока. Он может также обнаруживать местоположение скрытой проводки.
  3. Электронный пробник имеет в оснащении небольшой жидкокристаллический экран и звуковое сопровождение. Это самый современный из указателей напряжения. На вопрос, как пользоваться отвёрткой индикатором такого типа, ответит памятка для применения, имеющаяся в комплекте.

Работа с отвёрткой-пробником

До начала операций с индикаторными приборами проверяется их работоспособность на контактах, заведомо находящихся под напряжением.

Метод применения простого индикатора напряжения

Такой прибор используется только для поиска контактов, находящихся под напряжением. Корпус индикаторной отвёртки плотно фиксируется в руке и одним пальцем зажимается контактная пластина на тыльной стороне прибора. Вторым концом производится аккуратное (чтобы не перемкнуть с соседним) касание нужной контактной поверхности. При нахождении её под напряжением сработает световой сигнализатор.

Если соприкосновение с обоими контактами не вызвало загорания, значит, ток через это присоединение не проходит.

Использование светодиодного инструмента

Функция бесконтактной работы подразумевает отсутствие необходимости замыкания цепи проверяющим на себя. Этот пробник обладает высокой чувствительностью. Такой прибор распознаёт напряжение ниже шестидесяти вольт. Для определения находящихся под током проводов достаточно поднести его к объекту исследования задним торцом. Для нахождения конкретного фазного контакта или провода нужно лишь дотронуться до них щупом без замыкания.

При всех достоинствах, у бесконтактных пробников есть и недостатки. Это и упомянутая уже наводка с соседних фаз, а также незаметность излучения при ярком освещении.

Работа электронного тестера

Способ эксплуатации такого типа пробников не отличается от своих более простых коллег. Существенно разнится внешний вид прибора. Ближе всего к нему электронный термометр. Модели подороже имеют цифровой дисплей, на котором отображаются некоторые параметры измеряемого объекта.

Кроме экрана, подобные индикаторы оснащаются тумблером для изменения способа работы и пластины для касания рукой. Список имеющихся режимов:

О — измерения проводятся контактным способом с прикосновением пальца к верхнему торцу корпуса прибора.

L — работает подобно светодиодным индикаторам, бесконтактным способом.

H — применение в режиме без касания корпуса с большим диапазоном измерений. Используется для отыскания электропроводки под слоем отделочного покрытия.

Ситуации для использования устройства

В домашних делах применять отвёртку-тестер приходится довольно часто. Работа с такими приборами особых навыков не требует, необходимо лишь правильно выполнять последовательность действий. Можно рассмотреть несколько характерных примеров.

Определение фазы или нуля

Это самая распространённая операция с использованием пробников. Эта процедура важна для одноцветных проводов, где фазный явно не видно. К оголённой жиле происходит касание наконечником индикатора. Если пробник контактного типа, то нужно не забыть коснуться верхней пластины. Срабатывание оптического или акустического сигнала подскажет о том, что измеряемый провод находится под напряжением.

Определение токов утечки

В такие обстоятельства можно попасть при неисправности бытовой электротехники, когда происходит замыкание на корпус. Здесь допускается применить любой индикатор. В одну из розеток на заземляющий контакт помещается кончик прибора. Появление сигнализации подскажет, что в сети электроснабжения имеются неполадки. Далее поочерёдно отсоединяется каждый прибор, пока лампочка не погаснет. Когда при касании нулевого проводника в розетке есть реакция на присутствующее напряжения, проверяется качество крепления этого контакта в главном щите.

Поиск обрыва провода

При явном повреждении отыскивание его местоположения является простым занятием. Но обнаружить неисправность в проводке скрытого типа довольно проблематично. Здесь на помощь придёт высокочувствительный электронный индикатор напряжения. Первым делом его надо переключить в соответствующее положение. А также нужно иметь хотя бы приблизительное расположение прохождения кабельной трассы, по которой надо провести индикатором. Место, где он погаснет, будет повреждённым местом. Это приблизительное расположение, но всё же легче искать повреждение в конкретном месте, чем по всей квартире вскрывать проводку.

Вторым способом обнаруживается участок электросхемы с неисправностью, можно использовать индикатор любого типа. Для этого обесточивается линия, на которой может находиться неисправность. Затем необходимо отсоединить её от автоматов и закоротить все проводники. При отсутствии сигнала на пробнике — удостоверяются в нахождении неисправности. Так, кусок за куском, найдётся повреждённый провод. Небольшая особенность: если на участке проверяемой проводки есть осветительный прибор с выключателем, последний должен быть во включённом положении.

Проверка удлинителя при помощи индикатора

Перед началом работы нужно отключить удлинитель от питания и отсоединить от него все приборы. Затем одну из сторон необходимо накоротко замкнуть. Сделать это можно вставив в розетку перемычку или закоротив вилку кусочком провода. Далее уже знакомая процедура: подносим пробник к противоположному концу и фиксируем результат в виде загоревшейся контрольной лампы. По окончании работ все установленные перемычки нужно снять во избежание замыкания при включении в сеть.

Торговля предлагает широкий ассортимент приборов для определения питания в электропроводке. Для того чтобы выбрать нужный инструмент, нужно знать требования к покупаемому прибору и как пользоваться отвёрткой — индикатором. При осуществлении правильного выбора ремонт не затянется и уют, свет и тепло всегда будут в наших домах.
