Что такое плавающий фундамент и в каких случаях его стоит возводить?

Как известно, задача фундамента — равномерно распределять нагрузку от здания на грунт. И если почва способна нести большие нагрузки, проблем не возникает. Но как быть, если земля на участке «слабая»?

Схема плавающего фундамента

На пучинистых, сыпучих, слабонесущих почвах можно устроить так называемый плавающий фундамент. Это, как правило, мелкозаглубленное (30-50 см) или незаглубленное основание (СП 50-101-2004 допускает их возведение), имеющее опору в виде песчано-гравийной подушки. Именно она нивелирует подвижки грунта, которые могут привести к деформациям стен, перекрытий и крыши. Зимой, при вспучивании отдельных участков грунта, основание движется, а весной, когда грунт оттаивает, фундамент становится на место.

Саму плиту армируют в два ряда толстыми (от 10 мм) стальными стержнями, причем под несущими стенами шаг сетки уменьшают. Мощное армирование бетонной плиты обеспечивает хорошую жесткость на изгиб, поэтому во время морозного пучения исключено провисание центральной части основания и образование трещин.

Самая распространенная форма плавающего фундамента — плитная, но существуют также ленточная и столбчатая разновидности. Тот или иной тип основания выбирают в зависимости от размеров будущего здания.

Для возведения плавающего фундамента используют бетон марки не ниже М400 и арматурные пруты диаметром 10-16 мм

Оговоримся сразу — далеко не все специалисты считают основания такого рода стопроцентно надежными. Более того, многие убеждены, что прибегать к плавающему фундаменту можно лишь тогда, когда нет достойных альтернатив. Дело в том, что мелкозаглубленная плита испытывает большие перегрузки в местах опирания стен. Да и силы морозного пучения могут привести к значительным деформациям. Но вместе с тем существует огромное количество примеров, когда плавающий фундамент показывал себя с наилучшей стороны. Как правило, проблемы возникают при нарушении технологии строительства.

Вот основные ошибки:

— закладка фундамента выше уровня промерзания почвы;

— заливка плиты на замерзшем грунте, приводящая к просадке во время оттаивания;

— неправильно сделанная или отсутствующая гидроизоляция, вызывающая насыщение бетона влагой и его разрушение.

Плавающий фундамент, пожалуй, как никакой другой требует строжайшего соблюдения всех строительных технологий. Прежде всего нужно произвести расчет толщины плиты. Этот этап следует доверить квалифицированным специалистам. Ошибки и небрежность могут привести к самым печальным последствиям.

Далее нужно следует разметить основание при помощи вбитых в землю кольев и шнура. Проверить прямоугольность формы (а плавающий фундамент, как правило, представляет собой именно прямоугольник) довольно легко. Достаточно сравнить диагонали. Разница в длине не должна превышать 2 см.

Плита плавающего фундамента может быть немного больше необходимого, но ни в коем случае не меньше

Следующий этап — рытье котлована. Так как глубина залегания фундамента невелика, с этой работой можно справиться и вручную, но привлечение техники заметно упростит и ускорит процесс. Очень важно делать выемку грунта строго под проектную отметку, стремясь, чтобы дно котлована было максимально ровным. По завершении работы поверхность трамбуют вибрационной машиной и застилают геотекстилем.

Чтобы стенки котлована не осыпались в процессе устройства гравийно-песчаной подушки их нужно делать с уклоном

Следующий этап работы — устройство подушки. Сначала в котлован засыпают щебень, а после — песок, который заполнит пустоты между камнями. Толщина подушки составляет в среднем от 20 до 40 см в зависимости от размеров фундамента и особенностей грунта. Количество слоев песка и щебня также может варьироваться. Но в любом случае каждый пласт необходимо увлажнить и тщательно утрамбовывать, чтобы избежать усадки.

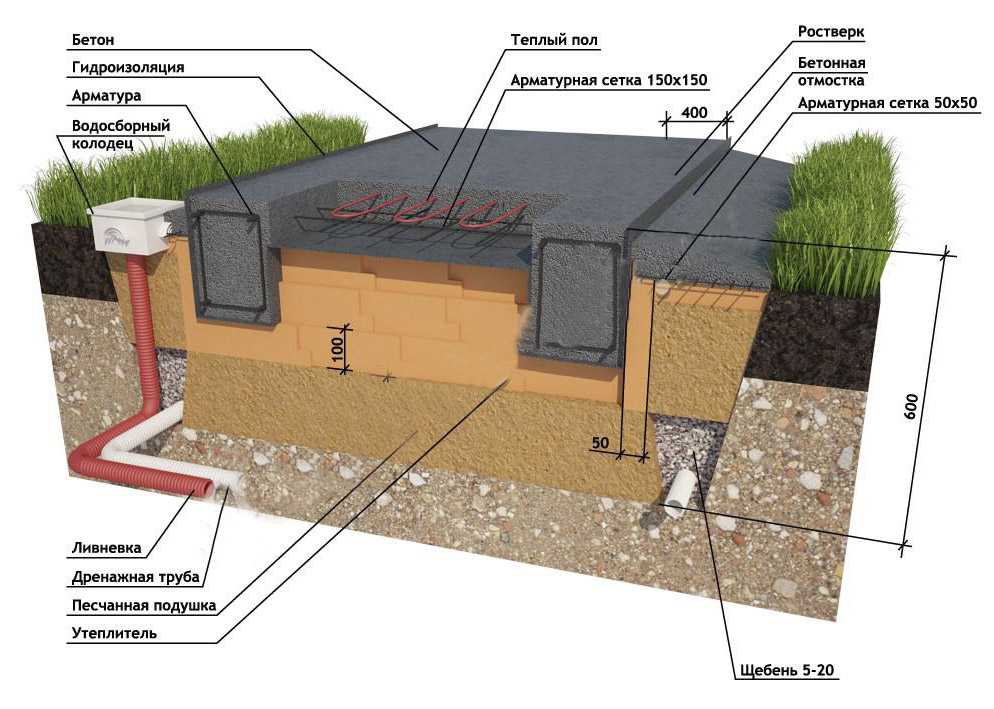

Конструкция утепленного плавающего фундамента

Подготовленную подушку укрывают слоем рулонной гидроизоляции (например, плотным полиэтиленом), чтобы защитить плиту от почвенной влаги и не допустить просачивания бетонного молочка в песок и щебень. Довольно часто на подушку из песка и щебня укладывают пенополистирольные плиты, получает своего рода утепленная монолитная плита, после чего утеплитель также закрывают гидроизоляционным материалом.

Под бетон необходимо соорудить опалубку из досок толщиной не менее 20-25 мм. Изнутри ее можно выстелить листами рубероида, толя или плотного картона. Это значительно упростит разборку конструкции после того, как плита затвердеет, а доски можно будет использовать вновь.

Края деревянной опалубки под заливку бетоном должны возвышаться над уровнем земли как минимум на 2-10 см

Некоторые строители, стремясь упростить себе работу, уверяют, что без опалубки можно обойтись — ее функции выполнят стенки котлована. Но это приведет к значительному перерасходу бетона, что сведет на нет экономию на досках для опалубки.

Важнейший этап устройства плавающего фундамента — закладка арматуры. Пруты располагают в строгом соответствии с проектом, и фиксируют их посредством вязальной проволоки.

Важно! Расстояние между араматурными прутами не должно превышать 30 см

Заливку плавающего фундамента необходимо проводить одновременно по всей его площади. Делать это по частям категорически запрещено во избежание неравномерной усадки. Значит, необходимо пригнать на объект несколько бетономешалок и привлечь бригаду рабочих, а это недешево. Кроме того, нужно быть готовым к большому расходу цемента. Именно поэтому основания такого рода использую обычно для относительно маленьких домов.

После того, как завершена работа по заливке бетонной смеси, фундамент накрывают полиэтиленовой пленкой и оставляют до затвердевания. При этом важно несколько раз в сутки смачивать поверхность плиты, чтобы не допустить преждевременного высушивания. После того, как раствор наберет прочность (не раньше чем через месяц) можно приступать к возведению стен.

Плавающий фундамент — технология недостатки. Устройство плавающего фундамента на плавающем грунте

На неустойчивых грунтах – зыбких, пучинистых, заболоченных – в качестве основания для сооружений  часто используется плавающий фундамент (иначе – плавающая железобетонная плита).

Оглавление:

Плавающий фундамент — это прочное сплошное основание с высокой несущей способностью, которое защищает постройку не только от механических воздействий со стороны грунта, но и от подземных вод.

Плавающий фундамент – что это такое?

Слово «плавающая» не означает, что плита действительно куда-то перемещается (плывет). Это означает, что в отличие от статичных фундаментов (например, свайных), которые противостоят нагрузкам за счет высокого сопротивления, она компенсирует разрушающие силы собственной пластичностью, амортизирует. При просадке грунта плита совершает вертикальные колебания вместе с постройкой.

Плиту располагают в заранее подготовленном котловане. Структура фундамента на плавающем грунте:

• песчаная подушка;
• слой гидроизоляции;
• слой армированного бетона.

Толщина подушки может достигать 2/5 общей толщины фундамента.

Основные минусы этой технологии – экономические и организационные:

• высокая стоимость;
• трудоемкость – большие объемы бетона и земляных работ;
• необходимость тяжелой техники. Зависит от масштабов работ: для небольшого дома бетон можно изготовить самостоятельно и котлован выкопать вручную. Но бетономешалка потребуется в любом случае, т.к. плиту рекомендуется заливать за один заход;
• длительные сроки возведения. Только на созревание бетона требуется месяц. То есть, еще месяц после завершения основных работ.

Плавающий фундамент своими руками

Если уложить плавающую плиту своими силами, можно хорошо сэкономить. При подготовке котлована учитывайте, что в соответствии с нормативными требованиями расстояние между домом и соседским участком должно быть не меньше трех метров. До фронтальной межи оставляют минимум пять метров.

Сначала нужно разметить площадку. Для разметки потребуются:

• гидроуровень;
• рулетка;
• маркировочный шнур или леска;
• колышки;
• прямоугольный треугольник с катетами 30 и 40 сантиметров, можно самодельный.

На стартовый угловой колышек надевают треугольник, по нему отмечают оба направления. При разметке длины и ширины котлована пользуются шнуром и колышками.

Контрольный замер – по диагоналям получившегося прямоугольника: они должны быть равны, разница не больше двух сантиметров.

Следующие этапы – очистка и котлован. Убирают грязь, снимают дернину. Кроме площадки внутри периметра дерн снимают вокруг него с отступом примерно на метр для устройства отмостки. При рытье котлована нужно следить за глубиной, контролировать уровнем.

Если где-то образовался перекоп, лишнее засыпают песком. Стенки котлована выполняют с небольшим уклоном, чтобы они не осыпались в дальнейшем.

Когда предварительные работы выполнены, приступают к устройству плавающего фундамента:

1. Насыпать слой щебенки. Утрамбовать.

2. Слой песка. Утрамбовать и полить сверху водой для осадки и уплотнения. Подсушить.

3. Гидроизоляция. Подойдет плотный полиэтилен.

4. Теплоизоляция, если она предусмотрена проектом.

5. Подбетонка. Подойдет бетон какой-нибудь дешевой марки.

6. Опалубка. Если грунт плотный и плита не будет выступать выше стенок котлована, без опалубки можно обойтись. В противном случае по периметру котлована вертикально устанавливают стенки из доски (фанеры, пенополистирола и др.), тщательно фиксируют изнутри и снаружи подпорками. Изнутри фиксация нужна, чтобы стенки не отклонялись от вертикали, снаружи – чтобы их не распирало бетоном. Доску для опалубки выбирают толщиной 2,5 см.

7. Герметизацию стенок изнутри можно выполнить водостойким картоном или толем.

8. Армирование. Арматурный каркас должен завершаться на несколько миллиметров ниже верхнего среза плиты.

Для создания неразрывного соединения в местах расположения стен вертикальные прутья располагают так, чтобы они выступали выше бетона. Они будут выполнять функцию шпилек. Каркас вяжут проволокой: сварка нежелательна, т.к. фундамент при этом теряет пластичность.

Обратите внимание

Ширина ячейки арматурной сетки – 20-25 сантиметров (максимум 30). Толщина прутка от 8 до 16 миллиметров.

На углах не должно быть перпендикулярных стыков, здесь укладывают закругленные сплошные прутки и заводят их на обе стыкующиеся стены.

9. Бетон заливают несколькими слоями толщиной по 15 см, разравнивают правилом или деревянной рейкой, протыкают штыковой лопатой для удаления воздуха. Оптимальное время заливки слоя – не более часа.

10. Первый несколько дней готовую плиту регулярно смачивают водой чтобы избежать быстрого схватывания и растрескивания. Временные интервалы: первый день – через 5 часов, второй – три раза, третий – два (с утра и вечером). Смоченный фундамент накрывают полиэтиленом.

11. До начала возведения стен плиту выдерживают 1 месяц. Опалубку можно снять раньше.

Основные нарушения технологии плавающего фундамента, которые могут привести к быстрому разрушению:

• укладка плиты выше линии промерзания почвы;
• заливка фундамента на промерзлом грунте: при оттайке плита просядет;
• некачественная гидроизоляция или ее отсутствие.
  Бетон – пористый материал и активно впитывает воду. При замерзании/размораживании он разрушается, от воды подвергается коррозии арматурный каркас, влага поднимается капиллярным путем в стены, в подвале образуется сырость, как следствие – гниль и грибок и т.д.

Для полноценной гидроизоляции один слой укладывают между плитой и подушкой, один – поверх плиты, боковые стенки обрабатывают обмазочными или оклеечными материалами.

Другие виды плавающих фундаментов

Кроме плиты есть еще две разновидности «плавающих» оснований: решетка и столбы. Обе не рассчитаны на высокие нагрузки.

Решетка – это модифицированная мелкозаглубленная лента. Обычная лента располагается по периметру будущих стен и под несущими перегородками, если они есть. У «плавающей» ленты по центру располагается крестовина с теми же габаритными характеристиками, что и у периметра.

Как и плитный фундамент (т.н. шведская плита), решетку можно сделать утепленной:

1. В траншею насыпают подушку из ПГС.
2. Укладывают гидроизоляцию. Подойдет полиэтиленовая пленка от 0,15 миллиметра или толще.
3. Поверх пленки кладут блоки ППС с интервалом в полметра.
4. Устанавливают арматурный каркас, заливают бетон.

Столбчатые плавающие фундаменты можно устанавливать только на сухих грунтах (песок, скалы) под легкие постройки (срубы, каркасные дома). Их отличие от обычных столбчатых фундаментов: основание кирпичного или бетонного столба расположено на ж/б плите, превосходящей его по размеру вдвое.

Плиту укладывают на песчаную подушку.

Обновлено: 03.03.2017

Плавающий фундамент — принципы, пригодность и сложности строительства

🕑 Время чтения: 1 минута

Содержание:

• Что такое плавучий фундамент?
• Принцип плавающего фундамента
• Пригодность плавучих фундаментов
• Трудности в строительстве плавающего фундамента
  • Раскопки
  • Деотерея
  • Критическая глубина
  • Нижняя поднятие

Что представляет собой плавающей основой?

Плавающий фундамент — это тип фундамента, построенный путем выемки грунта таким образом, что вес конструкции, построенной на грунте, почти равен общему весу грунта, вынутого из земли, включая вес воды в грунте до строительства. структуры. Плавающий фундамент также называют уравновешивающим плотом, и он вызывает нулевую осадку конструкции.

Принцип плавающего основания

Основной принцип плавающего фундамента заключается в том, чтобы уравновесить вес удаленного грунта конструкцией того же веса, что приводит к нулевой осадке конструкции. Таким образом, этот фундамент также называют уравновешивающим плотным фундаментом. Давайте рассмотрим землю с уровнем грунтовых вод наверху, как показано на рисунке выше. Земля выкапывается на определенную глубину ниже уровня грунтовых вод. Теперь на следующем этапе строится здание, вес которого равен весу удаленной земли и воды. Даже при глубине котлована ниже стола общее вертикальное давление в грунте под фундаментом остается неизменным из-за его уравновешивающего веса. Но здесь следует отметить один момент: мы не можем строить строение сразу после раскопок. Во время строительства эффективное вертикальное давление под глубиной котлована может несколько возрасти из-за неуравновешивающего веса.

Таким образом, этот тип фундамента также можно назвать частично компенсированным фундаментом вместо полностью плавающего или компенсированного фундамента.

Пригодность плавучих фундаментов

Плавающие фундаменты желательны для следующих типов грунтов:

• Грунты, обладающие хорошей прочностью на сдвиг, но имеющие проблему больших осадок и дифференциальных осадок при больших нагрузках. В этом случае плавучий фундамент может в большей степени снизить значения осадки.
• Грунты с низкой прочностью на сдвиг и отсутствием твердого слоя грунта на разумной глубине. Здесь также плавающий фундамент помогает снизить касательные напряжения до удовлетворительного уровня и, следовательно, предотвращает осадку.

Трудности при строительстве плавучего фундамента

При возведении плавающего фундамента могут возникнуть некоторые проблемы, которые можно предотвратить при должном уходе. Проблемы возникнут во время

• Земляные работы
• Обезвоживание
• Критическая глубина
• Подъем днища

Земляные работы

Раскопки для плавающего фундамента должны быть сделаны тщательно. Стены выкопанной части должны опираться на шпунтовые сваи, деревянные сваи или сваи-солдаты и т.п.

Обезвоживание

Если глубина котлована ниже уровня грунтовых вод, необходимо обезвоживание. Перед раскопками лучше проверить уровень грунтовых вод. Обезвоживание следует проводить осторожно, иначе это может привести к понижению уровня грунтовых вод, что нарушит прилегающие строения.

Критическая глубина

Если грунт имеет низкую прочность на сдвиг, как указано выше, существует предел глубины земляных работ, известный как критическая глубина. Имеются два уравнения для определения критической глубины раскопок, данные Терзаги и Скемптоном соответственно. 1) Уравнение Терцаги для критической глубины: Где, Д _c = критическая глубина s = прочность на сдвиг грунта B = ширина фундамента (если ширина меньше длины фундамента «L») = удельный вес почвы 2) Уравнение Скемптона для критической глубины имеет вид Где N _c = коэффициент несущей способности Скемптона. Используя любое из двух приведенных выше уравнений, можно определить критическую глубину или максимальную глубину земляных работ.

Подъем днища

При выемке грунта на некоторую глубину давление грунта ниже этой глубины снижается, что приводит к образованию пучения. Образовавшееся пучение вызывает осадку конструкции или фундамента. Мы не можем предотвратить образование пучения, но есть несколько способов свести к минимуму образование пучения. Выкапывание узких траншей и заполнение их бетоном вскоре после выемки грунта сводит к минимуму образование пучения. Установка висячих свай перед земляными работами или после завершения половинных земляных работ также может предотвратить образование пучения. Понижение уровня грунтовых вод также может быть сведено к минимуму. Для предотвращения образования пучения в боковых стенках вырытой траншеи должны быть предусмотрены боковые подпорки.

Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда

Важный момент

1

Внедрение плавучего фундамента

Фундамент является одной из наиболее важных частей конструкции, которая несет общую нагрузку конструкции S и передает ее на нижележащие слои.

Есть много параметров, которые должны быть должным образом изучены инженером-геотехником до 0028 строительство фундамента, иначе могут возникнуть серьезные проблемы с заселением.

Общее смещение, происходящее на уровне фундамента, известно как  осадка фундамента . Осадка фундамента обычно имеет место и измеряется в миллиметров , но она может нанести большой ущерб конструкциям.

Заселение фундамента – одна из основных проблем, с которыми сталкиваются Инженеры. Есть много факторов, которые вызывают осадку фундамента, например, низкий уровень  несущая способность грунта, плохое уплотнение грунта и т. д.

При сильной осадке фундамента может возникнуть вероятность обрушения всей конструкции. Для уменьшения осадки фундамента используются различные приемы и методы.

Конструкция Плавающий фундамент является одним из лучших методов, который используется для уменьшения осадки фундамента конструкции. В этой статье вы узнаете о Плавающий Фундамент , его Преимущества и Недостатки .

Также прочитайте: Что такое кирпичная летучая мышь коба | Процедура гидроизоляции кирпича Bat Coba | Преимущества и недостатки гидроизоляции Brick Bat Coba

Что такое плавающий фундамент?

Плавающий фундамент является одним из лучших методов, который используется для строительства фундамента . Плавающий фундамент обеспечивает устойчивую платформу для надстройки зданий и вызывает нулевой расчет в фонде .

Плавучий фундамент представляет собой тип фундамента, который строится путем выемки грунта таким образом, что вес конструкции, построенной на этом грунте, равен общему весу вынутого грунта, включая вес воды в почве.

Термин Плавающий используется в проектировании фундаментов, когда грунт под основанием или фундаментом не испытывает дополнительной нагрузки, поскольку нагрузка здания составляет равно перемещенному или выкопанному грунту.

Этот плавучий фундамент помогает уменьшить общую и неравномерную осадку фундамента за счет уменьшения полезной нагрузки , приложенной при земляных работах. Плавающее основание Mat предназначено для распределения нагрузки по большей площади.

Плавающее основание, также известное как балансировочное основание плота . Основной целью строительства плавающего фундамента является уравновешивание веса вынутого грунта путем возведения конструкции того же веса. Он обеспечивает устойчивость конструкции и нулевую осадку.

Конструкция Дом с плавучим фундаментом представляет собой аналогичную концепцию, в которой дома строятся на воде таким образом, что нагрузка домов равна подъемной силе воды, которая помогает плавать дому на воде. вода.

Плавающий бетонный фундамент состоит из жесткой конструкции, так что глубина под землей, на которую удаляется вес грунта, равна весу здания.

Также прочтите: что такое Grade Beam | Что такое Фонд Grade Beam | Процесс строительства балки класса | Преимущества и недостатки балки класса

Пригодность плавающего фундамента

Пригодность плавающего фундамента:

• Плавающий фундамент подходит для грунтов с проблемой дифференциальной осадки под большими нагрузками. Плавающий фундамент помогает значительно уменьшить осадку фундамента.
• Широко используется в грунтах, имеющих низкую прочность на сдвиг.
• Он также используется в грунтах, которые не имеют твердого или жесткого слоя на приемлемой глубине. В таком случае плавучий фундамент помогает уменьшить напряжение сдвига.

Также прочтите: Калькулятор кирпичной кладки | Калькулятор кирпичной кладки | Размер кирпича | Расчет кирпичной кладки

Проблемы при строительстве плавучего фундамента

Существует множество трудностей, с которыми приходится сталкиваться инженерам в процессе строительства плавучего фундамента .

Этой проблемы можно избежать, соблюдая надлежащую осторожность во время строительства, которая приведена ниже

• Земляные работы для фундамента
• Обезвоживание
• Нижний подъем

#1. Земляные работы для фундамента

• Земляные работы для фундамента должны быть выполнены с надлежащей осторожностью, а сторона земляных работ e должна поддерживаться шпунтовыми сваями.

#2. Обезвоживание

• Процесс полива должен выполняться с надлежащей осторожностью, чтобы не влияет на соседние строения.
• Если глубина котлована, необходимая для фундамента, ниже уровня грунтовых вод, то крайне необходимо провести полив.

#3. Подъем дна

• Когда выемка грунта производится на определенной глубине, снижается давление в грунте, из-за которого происходит вспучивание дна выемки.
• Вздымание может быть сведено к минимуму с помощью Выемка узких траншей и заливка их бетоном.

Также прочтите: Как рассчитать длину обрезки хомутов в балке и колонне

Преимущества плавающего фундамента

Преимущества плавающего фундамента:

Плавающий фундамент обеспечивает хорошую устойчивость конструкции .

Плавающий фундамент

помогает уменьшить осадку конструкции .

Плавающий фундамент

можно использовать там, где не требуется глубокая выемка грунта .

Недостатки плавучего фундамента

Недостатки плавучего фундамента заключаются в следующем

1. В случае плавучего фундамента , трудно устранить электрические или водопроводные проблемы.
2. Строительство плавучего Фонд требует квалифицированного мастерства.
3. Из-за неправильной постройки могут быть трещины в домах, которые трудно ремонтировать.

Также прочтите: что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей из летучей золы

Как построить фундамент плавучего дома?

• Дом с плавающим фундаментом построен из бетонного поплавка, который заканчивается плавает, потому что вытесняет воду.
• При строительстве плавучего дома Фундамент необходимо проводить земляные работы с надлежащими мерами.
• Флоат-материалы пригодны для вторичной переработки и могут быть использованы повторно. Плавающие строительные материалы не наносят никакого вреда окружающей среде.
• Фундамент плавучих домов должен быть устроен таким образом, чтобы он помогал плавать как а также забрать мертвых из дома.
• Из-за дефицита земли плавучий дом будет пользоваться большим спросом.
Дом с плавучим фундаментом
• — это потребность будущего, которую можно широко использовать в прибрежных районах и районах, подверженных наводнениям.

Также прочтите: Разница между грунтовкой и грунтовкой | Что такое подшерсток | Что Делает Краска Грунтовки » вики полезно Зачем использовать грунтовку | Является ли грунтовка такой же, как и грунтовка

Short Note

Плавающая основа

Плавающий фундамент  является типом фундамента , построенным путем выемки грунта таким образом, что вес конструкции, построенной на грунте, почти равен общему весу грунта, извлеченного из земли, включая вес воды. в грунте перед возведением сооружения.

Плавающие бетонные фундаменты

Плавающий фундамент состоит из коробчатых жестких конструкций, установленных на такой глубине под землей, что вес грунта, удаляемого для его размещения, равен весу здания; таким образом, после завершения строительства грунт под ним будет нести такой же вес.

Фундамент плавучего дома

Плавучий фундамент состоит из коробчатых жестких конструкций, установленных на такой глубине под землей, что вес грунта, удаленного для его размещения, равен весу здания ; таким образом, когда здание будет завершено, грунт под ним будет нести такой же вес… В строительстве: Фундаменты.

Что такое Фонд плавучего дома?

Хорош ли плавучий фундамент?

Плавающие фундаменты желательны для следующих типов грунтов:  Грунты, обладающие хорошей прочностью на сдвиг , но имеющие проблему больших осадок и дифференциальных осадок при больших нагрузках. Почвы с низкой прочностью на сдвиг и отсутствием твердого слоя почвы на разумной глубине.
