Почему трещит автомат в электрощитке: Гудит или жужжит автомат в щитке

Гудит или жужжит автомат в щитке

Очень часто мы сталкиваемся с такой проблемой, как внезапное появление ненормального звука работы от автоматического выключателя в щитовой.

Если небольшое гудение электромагнитного пускателя мало кого удивляет, а некоторые даже считают этот эффект его привычным режимом работы, хотя для новых аппаратов это не так. То что же делать, когда у вас загудел подобным образом или зажужжал автомат?

Стоит ли его тут же менять, или причина кроется вовсе не в нем, а в электропроводке или подключенной нагрузке? Давайте разбираться подробнее.

Прежде всего запомните, что все автоматы устанавливаемые в щиток при нормальных условиях эксплуатации, никогда не должны издавать никаких звуков.

Если же этот звук появился, то в первую очередь определитесь, на что он больше похож:

• гудение

• жужжание

От этого во многом и будут зависеть все ваши дальнейшие действия.

Такие звуки появляются, когда автомат находится под напряжением и под нагрузкой.

То есть, через него протекает ток. При этом, чем больше эта нагрузка, тем громче может шуметь автомат.

Гудит автоматический выключатель

Рассмотрим первую неисправность, а именно гудение. Если ваш автомат при работе издает звук подобно пускателю или контактору, это говорит о его дефекте или браке.

Не ищите здесь повреждений в электропроводке, плохих контактов и т.п. Гудящий автомат однозначно нужно менять.

Хотя это и не говорит о том, что защита у него не будет работать как надо.

Он по прежнему может исправно отключаться и срабатывать при коротких замыканиях.

Но сколько времени он так проработает – месяц или два, либо сгорит в любой момент, вы никогда не узнаете заранее.

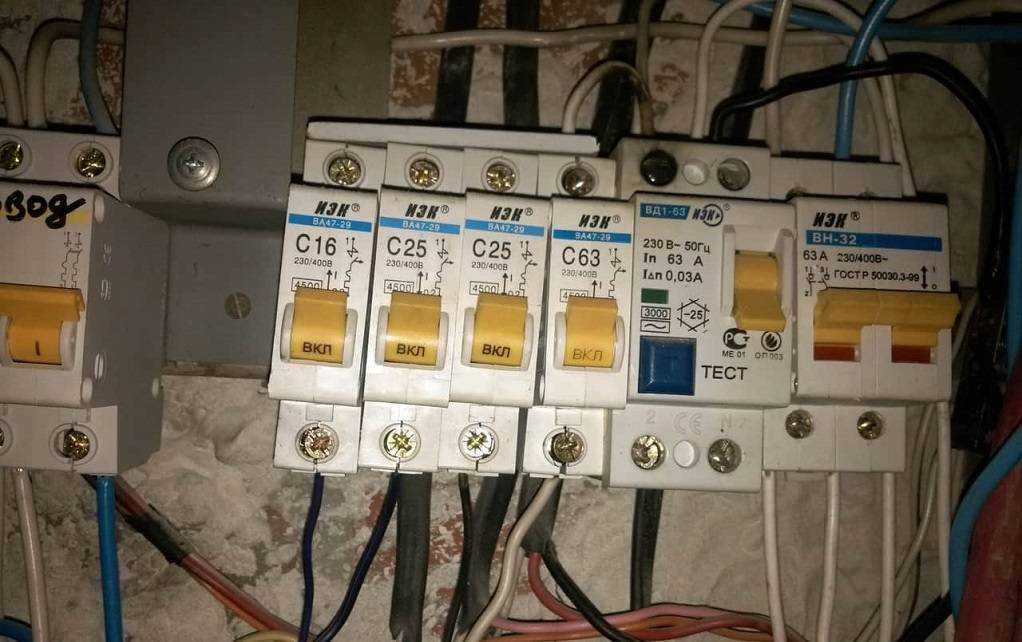

При этом, если в электрощитке он стоит в одном плотном ряду с другими целыми автоматами, его внезапное повреждение или воспламенение, потянет за собой выход из строя всех соседних коммутационных аппаратов.

Поэтому с заменой лучше не тянуть и сразу же купить другой.

Не слушайте советов тех, кто рекомендует просто постучать по корпусу автомата каким-нибудь тупым предметом.

Например, обратной стороной отвертки. Якобы после этого звук пропадает.

Заменить автомат не такая уж и сложная работа, а многие это проделывают даже под напряжением.

Также не пытайтесь самостоятельно его отремонтировать или разобрать. Подобные модульные устройства делаются одноразовыми и не подлежат восстановлению в домашних условиях.

Собираются они вовсе не на винтиках, а на заклепках. Эти заклепки можно только высверлить.

Если вы это сделаете, то внутри увидите следующую картинку.

Единственное, что тут может гудеть – это катушка отключения или эл.магнитный расцепитель, который срабатывает при коротких замыканиях.

Его сердечник постоянно находится в магнитном поле, и если он недостаточно поджат, то действительно будет издавать подобный звук. Под воздействием эл.магнитного поля катушка входит в резонанс и начинает вибрировать.

Некоторые при этом замечают, что при включении других приборов, звук пропадает. Но дело здесь не в приборе, а в изменении нагрузки и плотности индукции. Вслед за ней изменяется и амплитуда вибрации, а следовательно и гул.

Хотя в исключительных случаях, отдельные виды аппаратов действительно могут оказывать на автомат подобный эффект и заставлять его гудеть.

Например, это может быть вызвано подключением в сеть потребителей с импульсной нагрузкой. Такой, как блоки питания компьютеров или светодиодных лент.

Стоит отключить модную светодиодную подсветку и шум исчезает.

Исправить вы этого не сможете, потому как одни автоматы изначально воспринимают такую нагрузку нормально и работают без посторонних шумов. Ну или по крайне мере вы их не слышите.

А другие будут действовать вам на нервы и гудеть как трансформатор.

Поэтому повторим еще раз, если автомат гудит – меняйте его на другой.

Не обвиняйте в этом электриков, они здесь не причем. Просто вам попалось бракованное изделие.

Это может быть заводской брак, неизвестные условия транспортировки (падения или удары по корпусу), неправильное хранение (в сырых помещениях), возможная подделка и многое другое.

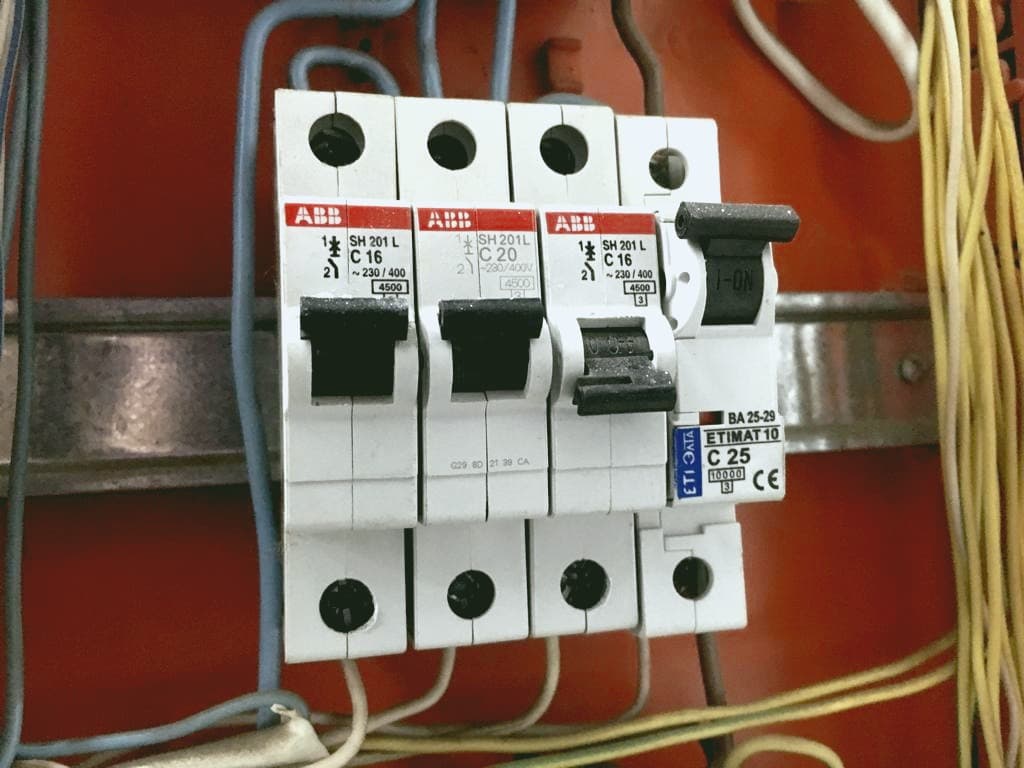

Поэтому покупая даже известные бренды (ABB, Hager, Schneider, Legrand), а не дешевые ИЕК или TDM, вы все равно можете нарваться на неприятность.

Спасает от этого только предустановочные испытания и прогрузка автоматов длительным первичным током. Но 99,9% пользователей этого никогда не делают.

Автомат жужжит или трещит

Со звуком в виде жужжания уже немного посложнее. Если вы услышали из своей щитовой именно жужжание, а не глухой гул, срочно ищите причину, иначе дойдет до беды.

Такой звук провоцирует небольшая электрическая дуга, возникающая при плохом контакте. Этот шум может то появляться, то исчезать.

Ваша первостепенная задача, определить конкретное место появления этого очага искрения, путем поочередного отключения всех автоматов в ряду. Нагрузку при этом из розеток не выключайте, иначе треск может пропасть.

Когда нашли виновника, внимательно осмотрите его контакты. В отличие от первого случая (гудение), сам модульный автомат или его внутренние компоненты здесь могут быть не причем.

Как правило, виноватым оказывается недостаточно хороший контакт в месте подключения жил кабеля к клемме.

А что делать, если все контакты вы осмотрели, а видимых следов искрения или подгорания так и не нашли? В этом случае отключите напряжение во всей щитовой, отщелкнув вводной выключатель нагрузки.

Далее подтяните отверткой винтовые зажимы всех коммутационных аппаратов в щитке.

Если у вас есть специальная изолированная отвертка электрика, то сделать это можно и без полного погашения электроэнергии.

После этого включите всю нагрузку заново. Если звук так и не исчез, тогда уже меняйте виновный автомат.

Нельзя оставлять все как есть, даже если видимых следов плавления не заметно. Не забывайте, что чаще всего источником пожара в квартире и доме является электрощитовая. А начинается все с маленького автомата.

Именно в щитовой сконцентрирована вся нагрузка и наиболее плотно расположены все аппараты и провода коммутации.

Стоит возникнуть открытой электрической дуге, и она тут же перенесется на все соседние элементы.

Кстати, если от искрения в розетках уже и появилась хоть и не совсем совершенная, но более менее работающая защита, в виде УЗМ-51МД или УЗИС, то вот сама щитовая от этого практически никак не защищена.

Следует заметить, что работу по перетяжке всех контактов, необходимо проделывать в обязательном порядке хотя бы один раз в год. Даже если у вас ничего не жужжит и не искрит.

Тем более не известно, с каким усилием их затягивали.

Может быть и не дотянули малозаметный 0,1 ньютон метр. А он впоследствии и сыграл свою роль.

Поэтому ежегодная ревизия дает гарантию безопасной и надежной работы всех защитных аппаратов в щитовой. От автоматов, до УЗО и различных реле.

Также нагрев контактов еще в начальной стадии, легко выявляется при помощи недорогих пирометров.

Визуально место нагрева можно и не заметить. Первоначально небольшое темное пятнышко образуется именно на корпусе сбоку.

Если ваш автомат стоит в середине целой сборки, то вы его точно пропустите.

А стоит “прозевать” этот момент, и уже на клемме появляются следы подгорания и оплавления. При этом из-за защитного кожуха, внешней дверцы на эл.щитке или неккоректно установленной пломбы, вы их и не увидите, пока не появится явный запах.

Автоматы с такими подплавленными контактами также идут под замену. Чаще всего это возникает при подсоединении алюминиевых жил.

Например, при подключении к вводному автомату провода СИП.

Еще такой плохой контакт может образоваться при подключении к одному разъему нескольких жил разного сечения.

Это уже будет “косяк” и вина электрика, а не производителя автоматов. Еще одна распространенная ошибка – зажатие в клемме проводов вместе с изоляцией.

Вы этого не заметите, пока не ослабите зажим и не вытащите жилу. Все это постепенно ведет к нагреву.

Как правило, появлению звуков жужжания, может предшествовать образование посторонних запахов. Так что в том, чтобы периодически“нюхать” свою щитовую, нет ничего зазорного.

Если запах появился, это свидетельствует о начале процесса разрушения и плавления пластикового корпуса защитного аппарата.

В этом случае нужно немедленно обесточить всю квартиру и найти дефект. Зачастую вместе с автоматом приходится менять и подгоревшие провода.

С такой оплавленной изоляцией подключать проводку к новому аппарату уже нельзя.

//youtu.be/t09UEZhmdrY

Что делать, если гудит, трещит или греется автоматический выключатель? – Энциклопедия домовладельца

От своевременно поставленного диагноза пациент быстрее вылечится, а вовремя обнаруженная проблема в автоматике «вылечит» Вашу электросеть. Что делать, если из щитка слышны гудки и потрескивания? Как ни странно, но такая проблема возникает достаточно часто, и в основном, из-за неисправности автоматического выключателя.

От чего гудит, и что делать в такой ситуации?

Дело в том, что в сети течет переменный ток с частотой в 50Гц, это значит, что электроны, двигаются по жиле равномерными волнами возникающими 50 раз в секунду. За счет такого движения возникает вибрация токопроводящих деталей, чей звук Вы слышите.

Человеческое ухо улавливает любой звук (колебание воздуха) в диапазоне от 20 Гц до 20 000 Гц. Микровибрация на частоте 50 Гц вполне уловима для нашего слуха.

Колебания возникают из-за плохого контакта токопроводящих частей. Такая проблема часто появляется вследствие заводского брака или ударов и падений при транспортировке, неаккуратном хранении и т.д.

Обычно, продолжительный гудок не значит, что в критический момент защита откажет, но все же характерный звук говорит о неисправности. В таком случае лучше сделать замену, даже если Вы сами проверяли работоспособность и знакомый электрик говорил, что «ничего страшного, это нормально».

Любая, даже мелкая, неисправность часто вызывает отказ расцепителя в критической ситуации.

Учитывая, что автоматический выключатель, даже от хорошего немецкого бренда, сейчас легко купить за какие-то 5$, лучше так и сделайте.

Можно легко в этом убедиться – на сайте интернет магазина электротехники Аксиом+ всегда актуальные цены на немецкие автоматы Hager. Это небольшая цена за защиту от перегрузок и коротких замыканий, часто провоцирующих пожары.

Вместе с гудением, иногда также ощущается легкое дрожание корпуса.

Что делать при возникновении вибраций?

Они часто появляются от воздействия тока на катушку или биметаллическую пластину, вследствие чего возникает электромагнитное поле, действующее как электрический магнит, на металлические детали внутри. Электромагнитное воздействие провоцирует вибрации.

Даже если колебания почти незаметны, это тоже неисправность. Если при касании пальцем к корпусу, Вы ощущаете легкую дрожь, значит механизм внутри с дефектами, что опасно для дальнейшей эксплуатации. В таком случае настоятельно рекомендуется сделать замену.

Чисто теоретически автоматический выключатель может прослужить Вам еще несколько лет, но нет никакой гарантии, что при КЗ разорвется цепь. Тем более постоянная вибрация со временем сильнее расшатает соединения, от чего автомат будет заедать, ложно срабатывать или вообще выйдет из строя. В любом случае, это опасно, потому в ближайшее удобное время замените его на новый. Хуже вибраций только потрескивание. В таком случае замена нужна немедленно.

Если автомат трещит, чем это опасно?

Вы, наверняка и сами догадываетесь, что потрескивание – это звук от искрения внутри корпуса. Чаще всего его главная причина – ослабленный контакт токоведущих элементов.

В большинстве случаев трещание возникает из-за поломок внутри или недостаточной затяжки проводов в клеммах. Из-за этого часто загорается изоляция проводов, и оплавление переходит на горючий пластиковый корпус.

Если слышите потрескивания, скорее делайте замену. Не тяните, потому что очень высокая вероятность возникновения пожара. Притом, источником возгорания квартиры часто становится именно щиток.

Искры постепенно оплавляют пластиковый корпус, от чего он начинает дымиться и воспламеняться. Из-за деформаций могут соприкоснуться противоположные контакты, из-за чего возникнет КЗ и начнет гореть вся проводка.

Трещание – это первый признак опасности, и в таком случае требуется обязательная замена автомата.

В редких случаях будет достаточно переустановки. Например, если трещали клеммы из-за слабой затяжки, то автомат нужно демонтировать и установить повторно. После этого, внимательно за ним наблюдайте. Если потрескивание все равно повторяется – меняйте на новый.

Помимо трещания, пользователи часто воспринимают в качестве проблемы также нагревание корпуса. Но, это не всегда говорит о неисправности.

За счет чего автомат греется?

Дело в том, что все бытовые серии работают на термомагнитном расцепителе. При нагрузке он нагревается и как только температура превысит допустимое значение, контактная пластинка деформируется и приводит в действие механизм расцепления, разрывающий цепь.

Справедливости ради стоит сказать, что под нагрузкой греются все автоматы и это нормальное явление. Чем выше нагрузка, тем больше нагревается расцепитель и быстрее разрывает цепь. Например, если автомат на 20А начнет пропускать 23А, то через полчаса он отключит сеть, при 25А – это произойдет через 5 минут и так далее. Причин сильного нагревания встречается несколько:

• Плохое состояние контактов – при ослаблении контактной планки ухудшается базовая пропускная способность, от чего она начинает сильно греться;
• Износ механизма расцепления – со временем детали изнашиваются, снижаются их базовые характеристики, в том числе и пропускная способность;
• Плохая сборка – у низкокачественных автоматов, как правило, характеристики ниже заявленных. Они не пропускают максимальный ток, на который рассчитаны, из-за чего сильно нагреваются;
• Высокая нагрузка – на защиту от перегрузки реагирует тепловой расцепитель, и ему нужно время, чтобы нагреться, а вместе с ним греется и пластиковый корпус.

У каждого производителя собственные стандарты допустимой температуры нагревания, но обычно это от +55°C до +70°C, что безопасно для эксплуатации. Проверить предел нагревания Вы всегда можете в техническом паспорте.

Если Вы замечаете, что уровень нагревания заметно выше, чем +70°C, и на корпусе видны легкие следы оплавления или заедает рукоятка, тогда это аварийный случай. В такой ситуации, лучше замените автомат на новый. Если проигнорируете, то в лучшем случае выгорит щиток, в худшем – случится пожар в квартире.

При возникновении любой из проблем, замените автомат. Не рискуйте, и не пробуйте его ремонтировать.

Почему нельзя ремонтировать автомат своими руками

Дело в том, что никакой бытовой автомат не предназначен для ремонта вообще. Исходя из относительно небольшой себестоимости, производители просто не рассматривают такой вариант так, как он экономически нецелесообразен.

Премиальные серии популярных в быту 16-амперных однофазных Hager или Eaton стоят меньше 10 долларов. Даже при легкой поломке, дешевле будет его выбросить и заменить на новый, чем ремонтировать. Этим никакой сервисный центр не занимается, и Вы не пробуйте.

После самостоятельного «ремонта» последствия могут быть хуже, чем до него. Вам придется открыть корпус, а значит нарушить целостность конструкции. Вероятность того, что после этого механизм расцепления будет работать исправно, мизерная. Тем более, после разборки там уже ничего не будет надежно держаться, а значит авария может случиться в любой момент.

Даже такая мелкая (на первый взгляд) поломка, как выпавшая рукоятка говорит о механических дефектах. Они часто возникают вследствие повреждений при транспортировке. Нет никакой гарантии, что все остальное внутри исправно, потому ставить такую защиту к себе в щиток опасно.

Иногда главная причина поломки – заводской брак, что часто встречается у китайских производителей.

Почему китайские автоматы такие ненадежные?

Все понимают, что единственное преимущество «китайцев» – низкая стоимость. Но, достигается она, как раз за счет экономии на материалах. У бюджетных китайских моделей – дешевое все: пластик, металл, механизмы расцепления.

У самых «трешовых» моделей часто отсутствует дугогасительная камера. Так что, при высоких нагрузках они не искрятся, а сразу горят.

Все эти удешевления рано или поздно вылезут боком. Например, даже из-за элементарной экономии на заклепках теряется прочность всей конструкции. В результате, некоторые детали со временем отпадают, ослабевает механизм взвода. Из-за этого возникают перечисленные выше проблемы, и в скором времени потребуется замена.

На «китайцев» часто ругаются электрики. По факту, если взять самые дешевые из них и разобрать, чтобы посмотреть что там внутри, то Вы удивитесь, как они вообще работают. Обычно у них облегченная конструкция, тонкие пружины, силовые контакты еле держатся и другие явные проблемы. Это не внушает доверия.

Еще хуже китайские подделки известных брендов, реализуемые ниже стоимости оригиналов. К сожалению, на рынке СНГ их очень много. Вполне закономерно, что больше всего подделок у самого популярного бренда – ABB. Это шведско-швейцарский производитель, выпускающий достаточно качественные автоматы. Соответственно, Вы сами должны понимать, что они не будут слишком дешевыми.

Для достижения высокой надежности и качества расцепителей нужны более дорогие металлы: напыление серебра, золота и пр. Кроме того, европейцы обычно не экономят на материалах. Там точно будет стоять дугогасительная камера и будет сделан теплоотвод. А это все увеличивает себестоимость, потому нет хороших автоматов дешевле, чем 3$.

Как выбрать хороший автоматический выключатель

Вы наверняка уже поняли, что прежде всего стоит обратить внимание на европейских производителей. Их все знают: Hager, Schneider, ABB, Eaton и другие. Даже их бюджетные серии на голову выше китайских аналогов.

Дешевле – значит хуже?

Здесь важен один момент, понятие «бюджетный» у европейцев и китайцев отличается. Если китайцы ради удешевления экономят на материалах, то у их европейских коллег иной подход:

• Вместо двух самозажимных клемм поставить одну. Из-за этого сложнее монтаж, но не снижаются характеристики;
• Убрать цветовые индикаторы. Они не всегда необходимые дома, но зато себестоимость производства получается дешевле;
• Отсутствие возможности подключения аксессуаров. Без дополнительных разъемов, цена будет меньше.

Получается, что в итоге «начинка» становится более простой, но не менее качественной. Потому, если и покупаете бюджетное, старайтесь не брать «Китай».

А у «топовых» производителей разве нет брака?

У «европейцев» очень редко, но тоже попадается брак. Потому, перед покупкой сделайте визуальный осмотр:

• Корпус должен быть целым, все крепления на месте, а клеммы не расшатаны. Если не все в порядке, значит, вероятно, его роняли или еще хуже – разбирали. Тогда, возьмите что-нибудь другое;
• Все маркировки и логотип бренда наносятся лазером, потому не должны стираться. Если краска немного смазана или затерта, то это скорее всего подделка;
• Хороший автомат не должен быть слишком легким. Чем больше вес, тем больше металла производитель использовал в механизме, а значит выше надежность;
• Поклацайте рукоятку. Она должна менять положение со средней силой нажатия. Если заедает или передвигается слишком легко, то это говорит о дефектах в конструкции.

Также обязательно загляните в технический паспорт, чтобы посмотреть на отключающую способность. Это главный показатель надежности.

Что такое отключающая способность?

Это один из параметров, измеряемый в килоамперах (кА). При коротких замыканиях по сети начинает течь очень высокий ток. Отключающая способность показывает, при каком максимуме среагирует расцепитель. Если ток КЗ будет выше – защита не сработает.

Обычно в бытовых сетях ток КЗ не превышает 3 кА, что отвечает минимальным указанным характеристикам. Но, чем выше показатель – тем лучше. Дело в том, что для увеличения отключающей способности производителю приходится применять более качественный металл, за счет чего повышается надежность.

В ЕС действует стандарт, согласно которому отключающая способность должна быть не ниже 6кА. В странах СНГ нет четкого требования, но негласным стандартом считается 4,5кА. Лучше возьмите 6кА или больше, Вы хоть и немного переплатите, но зато будете уверены в надежности. Обычно цена таких автоматов на 25-30% выше, но в пересчете на стоимость, разница составит всего пару долларов.

Сравнить актуальные цены на автоматические выключатели рекомендую на сайте официального дистрибьютора большинства мировых брендов по автоматике и релейному оборудованию – это профильный инернет магазин компании АксиомПлюс – если не самый крупный, то один из них, и точно самый старый в Украине.

Выбрав хороший автомат изначально, Вы обезопасите себя от потенциально опасных проблем: потрескиваний, гудков, вибраций и пр. Если они проявляются на уже установленных модулях, вероятно пришло время замены. По крайней мере, это единственный способ защититься от последствий; выгорания щитка, поломки бытовой техники и возникновения пожара.

Наш канал в Телеграм

Причины гудения, потрескивания или шипения в электрической цепи

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Жужжание или потрескивание в цепи могут указывать на серьезную проблему
Электрика Вопрос №1: Что вызывает гудение и потрескивание в коробке электрического выключателя?

• Если где-то в электрической цепи имеется плохой контакт, не вызовет ли это жужжание, потрескивание и шипение блока предохранителей, а также проблемы с выбранными штекерами?
• Вчера не работали две вилки, а сейчас работают.
• Даже без использования этих устройств шум от блока предохранителей все еще присутствует.

Этот вопрос по ремонту электрооборудования поступил от Энтони, мастера на все руки из Абердэра, Великобритания.

Дополнительные комментарии: Потрясающе.

Электрика Вопрос №2: Могу ли я изменить проводку в моей панели, чтобы прекратить жужжание и жарящий звук?

• Я только что переехал в дом, и у меня есть выключатель на 60 ампер, питающий внутреннюю коробку, и он издает жужжащий звук или жарит, как вы хотите это сказать.
• Мне было интересно, почему бы просто не подключить его непосредственно к нижнему питанию вместо использования 60-амперного прерывателя для установления соединения через прерыватель снаружи, что, по вашему мнению, мне следует сделать. Спасибо, Трейси.

Этот вопрос по электропроводке поступил от Трейси, разнорабочего из Клио, штат Алабама.

Ответ Дэйва:
Спасибо за вопрос по ремонту электрооборудования, Энтони и Трейси.

Как найти причину гудения, потрескивания или шипения в электрической цепи

Применение: Поиск и устранение неисправностей в электрической цепи, вызывающих гудение или потрескивание.
Уровень навыка: Продвинутый. Эти электромонтажные работы лучше всего выполнять с помощью лицензированного подрядчика по электротехнике.
Необходимые инструменты: Сумка для электриков, ручные инструменты, амперметр и тестер напряжения.
Расчетное время: зависит от возраста дома, состояния электрической системы и наличия доступа к электрическим компонентам.
Меры предосторожности: Устранение электрических неисправностей этого уровня лучше всего выполнять опытным специалистом по обслуживанию подрядчика-электрика, который может оценить проблему и выполнить необходимый ремонт.

Наиболее распространенные проблемы, вызывающие гудение или треск в электрической цепи, и что следует делать

• Ослабленные соединения в электропроводке
  • Если где-то в электрической цепи есть плохое соединение, это может вызвать гудение и потрескивание блока предохранителей и проблемы с выбранными розетками.

• Температурные условия и алюминиевая проводка
  • Колебания температуры могут привести к расширению и сжатию электрических компонентов, что может привести к ослаблению соединения и ухудшению состояния, а также к гудению или потрескиванию. Это серьезное состояние, которое в конечном итоге может привести к выходу из строя электрической цепи и повреждению оборудования.

• Изолируйте и определите проблему
  • Чтобы локализовать проблему, каждую цепь на электрическом щите следует отключать по одной, чтобы проверить, не прекратится ли жужжание или шум.
  • Если шум прекратится, запишите цепь и определите тип автоматического выключателя или предохранителя, потому что его необходимо будет оценить на наличие потенциальных проблем.

• Электрический шум или помехи

  • Проблемы с электрической цепью могут иногда вызывать помехи в линии, которые могут создавать шум, который можно услышать в радио или других электронных устройствах в доме.
  • Попытка изолировать цепь, вызывающую шум.
  • Начните отключать другие устройства, которые используют ту же цепь. Проблема может заключаться в отдельном устройстве, которое необходимо обслужить или заменить.
  • Шум от электрических линий, создаваемый другими устройствами, иногда можно устранить, установив фильтры помех, сетевые кондиционеры или ограничители перенапряжений.
  • Если проблема по-прежнему существует и не относится к конкретному устройству, необходимо проверить проводку цепи и соединения устройств на наличие сгоревших или корродированных сростков и соединений, а затем при необходимости отремонтировать.
  • Устройства цепи, такие как розетки или выключатели, у которых сгорели клеммные соединения, должны быть заменены.

• Автоматические выключатели, производящие шум
  • Иногда автоматические выключатели AFCI и GFCI могут издавать легкий гул или шум, что может быть нормальным явлением.
  • Если слышен треск или громкое гудение, следует проверить автоматический выключатель и при необходимости заменить его.

• Шум электрической панели
  • Короткое замыкание в электрической цепи может вызвать жужжание или гудение на электрической панели непосредственно перед тем, как перегорит предохранитель или отключится автоматический выключатель. Затронутая цепь должна быть идентифицирована, чтобы можно было определить и оценить нагрузку цепи, чтобы можно было выполнить необходимый ремонт.
  • Количество перегруженных цепей следует уменьшить путем отключения устройств, вызывающих перегрузку цепи.
  • Если звук, который вы слышите, похож на потрескивание, квалифицированный электрик должен немедленно проверить блок электрических предохранителей или панель.
  • Возможно, ухудшилось электрическое соединение, что может привести к серьезному повреждению электрической панели, а также к выходу из строя цепи.
  • Ненадежное соединение провода или автоматического выключателя внутри панели потенциально может создать серьезную проблему и должно быть немедленно оценено и отремонтировано профессиональным электриком.

ПРИМЕЧАНИЕ : Электрические панели находятся под напряжением и представляют опасность поражения электрическим током и дугового разряда. Домовладельцы не должны работать внутри электрических панелей. Для достижения наилучших результатов обратитесь к местному лицензированному подрядчику по электротехнике или сертифицированному электрику.

Подробнее о домашней электропроводке

Электропроводка

Список схем электрической панели

Электрическая цепь

Список электрических цепей
Размер домашней электрической панели обслуживания рассчитывается путем расчета квадратных метров дома и с учетом требований норм для необходимых электрических цепей.

Для получения дополнительной информации о схеме электропроводки на 220 В
Схема электропроводки на 220 В

Электропроводка Электрическая розетка на 220 В
Домашняя электропроводка включает в себя розетки на 110 В и розетки на 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Handyman, Handy Women, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Light Switches Wiring 3 — Проводная и 4-проводная электрическая плита Электропроводка 3-проводной и 4-проводной шнур и розетка сушилки Устранение неполадок и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Дуговой разряд в автоматическом выключателе — может начаться пожар

Спросите строителя

Вторичная навигация

Вопросы и ответы /

Как возникают электрические пожары?

Пожалуйста, включите JavaScript

Как возникает электрический пожар?

Дуговой выключатель | Вот инфракрасная фотография, на которой виден автоматический выключатель в панели. Настоящий огонь – следующий шаг!

Дуговой разряд в прерывателе цепи – очень опасно и может привести к возгоранию!

Дугогасительный выключатель, который вы видите на фотографии выше, может вас убить. Дуга может стать настолько горячей, что пластиковый корпус выключателя начнет плавиться. Вскоре он сгорит, и огонь перекинется на другие выключатели.

Опасна ли электрическая дуга?

Да, электрическая дуга опасна и очень серьезна. Электрическая дуга — это тот же процесс, который используется сварщиками для плавления твердой стали для создания прочных сварных швов. Дуга в вашем доме не такая большая, но она создает достаточно тепла, чтобы вызвать пожар.

Треск выключателя дуги. Шина автоматического выключателя плохо контактирует с контактами автоматического выключателя. Жужжание и искрение коробки выключателя являются симптомами опасной дуги.

Ссылки по теме

открывается в новом окнеДиммерный выключатель Arcing Fire

открывается в новом окнеArc Fault Circuit Breakers — Great SAFETY

открывается в новом окнеArcing House Wiring

открывается в новом окнеElectrical Outlet Arcing

открывается в a новое окноНАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ ЗАЯВКИ от местных электриков на проверку вашего дома на предмет дугового разряда.

Что вызывает электрическую дугу?

Невидимое электричество в проводах вашего дома обладает силой, аналогичной той, что хранится в мышцах вашего тела. Электроэнергия хочет двигаться к земле. Точно так же, как вы можете перепрыгнуть через лужу, электричество может перепрыгнуть через воздушный зазор между проводом под напряжением и винтом, проводом под напряжением и другим проводом или проводом под напряжением и другим куском металла. Когда электричество прыгает через зазор, оно создает искры. Это электрическая дуга.

Как быстро искрение может вызвать пожар?

Посмотрите это видео, чтобы увидеть, как быстро дуга вызывает пожар в обычном электрическом щитке в вашем доме:

Существуют ли специальные выключатели, которые могут обнаруживать дугу?

Да, вы можете установить дуговые выключатели в свою панель, чтобы обезопасить себя.

Существуют ли передовые технологии для мониторинга моего дома на предмет дугового разряда?

Да, в новом окне появилось сложное устройство под названием Ting, которое подключается к розетке в вашем доме. Посмотрите ниже на подпись к фотографии для СПЕЦИАЛЬНОГО промо-кода. Он подключается к Интернету через Wi-Fi. Устройство отправляет данные о вашей электрической системе в компанию, которая контролирует весь ваш дом.

Это монитор Ting Arcing. Он подключается к любой розетке, подключается к Wi-Fi в вашем доме, а затем начинает защищать вас, вашу семью и все ваше имущество. открывается в новом окне. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить специальную скидку, эксклюзивную для подписчиков информационного бюллетеня Ask the Builder и посетителей веб-сайта. ВАЖНО: используйте промо-код TIM10 (обратите внимание на ПРОПИСНЫЕ БУКВЫ) при оформлении заказа для эксклюзивной экономии. Обратите внимание, что Тим Картер получает очень небольшую комиссию от TingFire, если вы совершаете покупку по указанной выше ссылке. Тим продвигает только те продукты, которым он доверяет и которые использует у себя дома.

Приложение на вашем смартфоне позволяет в любое время проверить состояние электропроводки в вашем доме.
