Оконцевание и подключение жил кабелей к различным элементам электрооборудования – один из этапов проведения электромонтажных работ. Ниже приведем основные способы оконцевания жил кабелей различного типа, а также способы их подключения к различным контактным зажимам электрического оборудования.

Способ оконцевания и подключения жил кабелей зависит от типа контактных выводов электрооборудования, которым планируется подключать данный кабель. Существует три типа контактных выводов оборудования: плоские, штыревые и гнездовые. Плоский контактный вывод представляет собой контактную пластину, к которой при помощи болтового соединения подключается кабель. В контактной пластине может быть нарезана резьба или же просверлено отверстие, в которое вставляется болт и с обратной стороны завинчивается гайка.

Плоский контактный вывод

Плоский контактный вывод Оконцевание монолитных кабелей сечением до 10 кв.

мм сводится к удалению изоляции и завертывания жилы в кольцо, диаметр которого соответствует диаметру болта плоского контактного соединения. Под головку болта ставится шайба и гровер (пружинная шайба). Кабели с монолитными жилами сечением 16 кв. мм и выше оконцовывают наконечниками. Фиксация наконечников на жилах кабеля осуществляется опрессовкой.

Кольцевой наконечник под опрессовку

Кольцевой наконечник под опрессовку Оконцевание кабелей и проводов с гибкими (многопроволочными) жилами для подключения к плоским контактным зажимам осуществляется при помощи кольцевых наконечников. В данном случае фиксация наконечников на жилах кабеля выполняется опрессовкой или пайкой (преимущественно для жил небольшого сечения).

Кольцевой наконечник для гибкого кабеля под винт

Кольцевой наконечник для гибкого кабеля под винт Для обеспечения надежного контактного соединения при подключении кабелей сечением от 16 кв. мм необходимо на болтовых зажимах дополнительно устанавливать контргайку.

При подключении жил кабелей необходимо учитывать, что соприкосновение разных металлов недопустимо. Поэтому, если контактная пластина оборудования или шина медная, а жила кабеля алюминиевая, то для ее оконцевания необходимо применять алюмомедные наконечники. Возможно также оконцевание алюминиевого кабеля медными наконечниками, которые внутри предварительно облужены оловянно-свинцовым припоем.

Алюмомедный наконечник

Алюмомедный наконечник Еще один способ – использование алюмомедных шайб. Таким образом, при помощи данных шайб можно подключить алюминиевый кабель, оконцованный алюминиевым наконечником к медному плоскому зажиму. Шайба алюмомедная Или, наоборот, через алюмомедную шайбу можно подключить медный кабель (наконечник) к алюминиевой контактной пластине зажима плоского типа. Использование алюмомедных шайб Следующий тип контактных зажимов электрического оборудования – штыревой зажим. Данный зажим представляет собой болт, на котором навинчены две гайки, между которыми осуществляется подключение кабеля.

Особенности оконцевания и подключения жил кабелей такие же, как и в предыдущем случае. Единственное отличие состоит в том, что при присоединении кабелей, оконцованных наконечниками, между гайками не подкладываются шайбы и гроверы. При необходимости подключения кабелей с монолитными жилами сечением до 10 кв. мм необходимо подкладывать шайбы по обе стороны жилы, завернутой в кольцо, а также подпружиненную шайбу (гровер) для обеспечения дополнительной жесткости контактного соединения. Следует отметить, что к зажиму штыревого типа не рекомендуется подключать более двух жил кабелей, в том числе и оконцованных наконечниками. Еще один тип контактных зажимов электрооборудования – гнездовые зажимы. Конструктивно данный зажим представляет собой отверстие (гнездо), в которое вставляется подключаемый проводник. Фиксация подключаемого проводника осуществляется завинчиванием винта, который прижимает проводник.

Гнездовой зажим для кабеля и провода

Гнездовой зажим для кабеля и провода Оконцевание монолитных жил при необходимости их подключения к гнездовым зажимам не требуется.

Подключаемый кабель зачищают, вставляют в гнездовой зажим и фиксируют. Если подключаемый провод (кабель) с гибкими (многопроволочными) жилами, то перед подключением к гнездовому зажиму, его жилы оконцовывают штыревыми наконечниками. Во всех вышерассмотренных случаях перед подключением (оконцеванием) медных жил кабелей их зачищают до металлического блеска, а для алюминиевых жил, помимо зачистки, для предотвращения окисления контактных соединений, применяют специальную кварцевазелиновую пасту. Следует также отметить важность правильного выбора кабельных наконечников для оконцевания жил. Несоответствие размера наконечника тому или иному сечению кабеля значительно снижает нагрузочную способность контактного соединения, соответственно снижается его надежность. После окончания работ по подключению кабелей к элементам оборудования, необходимо в обязательном порядке проверять качество контактных соединений. В случае подключения кабелей небольшого сечения ограничиваются визуальной проверкой контактных соединений.

В силовых цепях, при подключении кабелей большого сечения, помимо визуального осмотра и проверки на механическую прочность, необходимо производить замер переходного сопротивления на выполненных контактных соединениях.

Способы соединения проводников (проводов и кабелей)

Главная

Обзоры и советы

Статьи

Способы соединения проводников (проводов и кабелей)

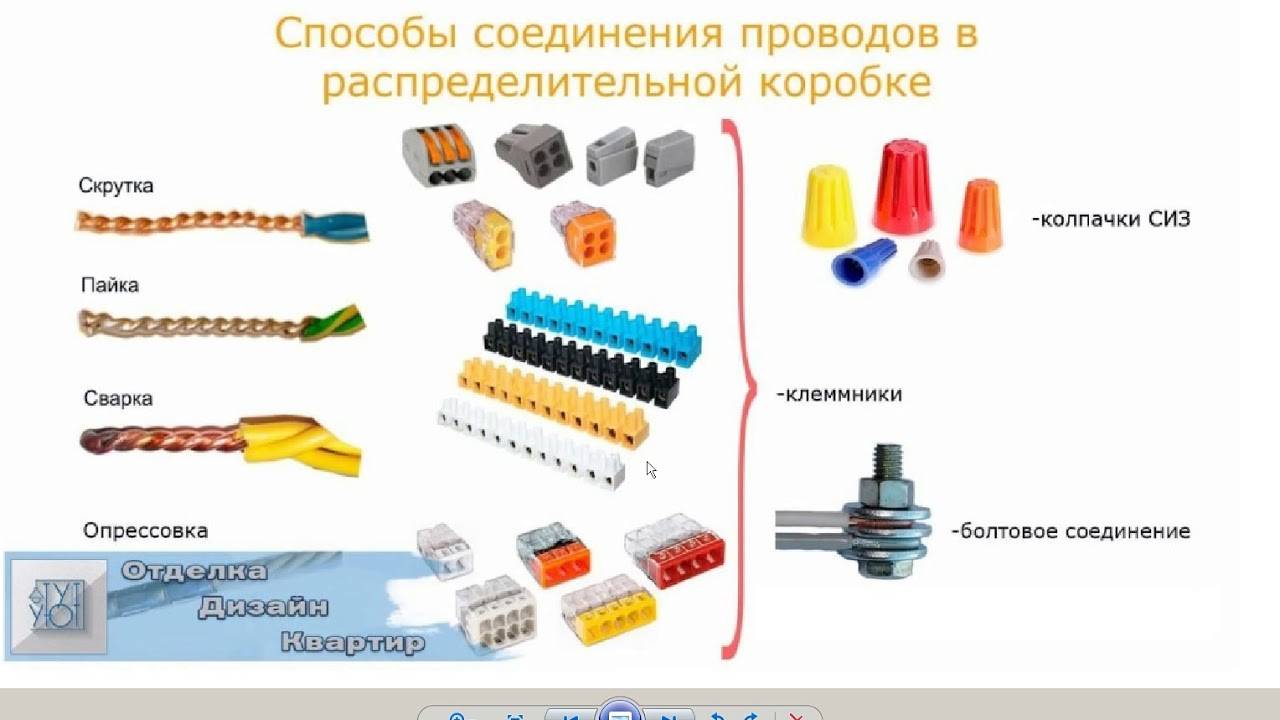

При планировании замены электропроводки квартиры один из наиболее важных вопросов – это выбор способа соединения проводников. От качества выполненного контактного соединения проводников зависит срок службы монтированной электропроводки. В данной статье рассмотрим наиболее распространенные способы соединения проводников, а также их основные преимущества и недостатки.

Рассмотрим скрутку, как наиболее распространенный и доступный способ соединения проводников. Простота и доступность данного способа заключается в том, что для соединения проводников не нужно дополнительных элементов. Бытует ошибочное мнение о том, что скрутка может обеспечить надежный контакт.

Это мнение основано преимущественно на опыте электриков, монтирующих проводку в советское время. Скрутка проводов В те времена, то есть 20-30 лет назад, нагрузка бытовых электроприборов была сравнительно невелика. Поэтому соединение проводников, выполненное скруткой, служило достаточно продолжительное время. С каждым годом количество и мощность бытовых электроприборов, используемых в быту, увеличивается. Это приводит к тому, что монтируемая 20-30 лет назад проводка выходит из строя. При этом наиболее «слабыми местами» являются контактные соединения, выполненные скрутками. Повреждение скруток обусловлено окислением проводников и ослаблению их сжатия между собой, что в конечном итоге приводит к значительному увеличению переходного сопротивления. В данном случае при протекании тока нагрузки через скрутку происходит ее нагрев, что в конечном итоге приводит к оплавлению изоляции и повреждению электропроводки. Можно сделать вывод, что скрутка не обеспечивает достаточной надежности контактного соединения проводников.

Поэтому согласно современным требованиям к монтажу электропроводки не рекомендуется соединять проводники скруткой. Скрутку можно рассматривать, как начальный этап при соединении проводников методом пайки, опрессовки или сварки. Пайка – это один из наиболее надежных способов соединения проводников. Данный способ актуален при необходимости соединения медных жил проводов и кабелей. Недостаток данного способа соединения проводников – относительная трудоемкость процесса. Данный недостаток несущественный, так как компенсируется надежным контактным соединением проводников, не ухудшающимся со временем. Пайка проводов Следующий способ соединения проводников – сварка. Суть данного способа заключается в сварке предварительно скрученных проводников. Сварка производится угольным электродом при помощи сварочного аппарата небольшой мощности. Сварка проводов Данный способ соединения можно назвать наиболее надежным, так как при сварке соединяемые проводники превращаются в монолитное соединение. Сопротивление в месте соединения проводников равно нулю.

Обычная скрутка является слабым местом электропроводки и при протекания тока нагрузки она нагревается в первую очередь. В то время как сваренная скрутка будет нагреваться в последнюю очередь, так как ее диаметр больше сечения соединяемых проводников. Единственный недостаток данного способа соединения – это необходимость наличия сварочного аппарата и практических навыков сварки проводов. Следующий способ – соединение проводов опрессовкой. Для соединения опрессовкой зачищенные проводники предварительно скручивают и одевают на полученную скрутку гильзу соответствующего диаметра. Затем гильза обжимается в нескольких местах (в зависимости от типа гильзы) специальным инструментом. Опресовка проводов Данный способ соединения проводников достаточно прост в исполнении и не требует наличия у человека, выполняющего электромонтажные работы, особых навыков. Контактное соединение проводников, выполненное опрессовкой, не уступает по качеству вышеприведенным способам соединения – сварке и пайке, а благодаря простоте и сравнительно невысокой трудоемкости работ, пользуется большей популярностью.

Проблему ослабевания контакта при соединении проводников скруткой можно решить при помощи соединительных самоизолирующих зажимов (СИЗ). Зажимы данного типа представляют собой пластиковый корпус, в который помещена пружина конической формы. Колпачок СИЗ накручивается на скрутку проводников, прижимая скрученные проводники. Колпачек для скрутки проводов СИЗ Он препятствует ослаблению зажима скрученных проводников. Кроме того, самоизолирующий зажим выступает в роли изоляции полученного контактного соединения, а также осуществляет его защиту от негативного воздействия пыли и влаги. Для соединения проводников также можно использовать клеммники. Современный ассортимент предлагает большое количество клеммников разного типа. Клеммник (под винт) для соединения проводов Одни из наиболее популярных – клеммники Wago. Основное преимущество данных соединительных устройств – безвинтовой способ соединения проводников. Если в случае использования винтовых клеммников есть вероятность недостаточного или чрезмерного зажатия проводников, то в случае использования клемм Wago данная проблема отсутствует.

Конструктивно данные клеммы выполнены таким образом, что контактируемая поверхность клемм прижимается к подключаемым проводникам с оптимальным усилием. То есть с таким усилием, при котором обеспечивается хороший контакт и не пережимаются проводники. Соединение проводов с помощью клемм Wago Проведение электромонтажных работ с использованием клемм Wago в качестве соединительных устройств значительно снижает их трудоемкость. Процесс подключения происходит достаточно быстро, без необходимости использования дополнительного инструмента. Еще одно преимущество клеммников Wago заключается в их компактности. То есть их можно использовать практически повсеместно, в частности в местах, где ограничено свободное место. В заключении следует отметить, что отсутствие возможности соединения проводников вышеприведенными способами – это не проблема. При необходимости соединение проводников можно выполнить обычным винтовым соединением. Для соединения проводников данным способом необходимо найти винт, гайку, несколько шайб и гровер.

Впоследствии соединение проводников изолируются несколькими слоями изоляционной ленты или термоусадочной трубкой.

Подключение и соединение проводов — Restarters Wiki

Другие языки:

Английский
Нидерланды
français

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Содержание

1 Краткое описание
- 1.1 Безопасность
2 Почини, пока не сломалось!
3 Винтовые, зажимные и пружинные клеммы
- 3.1 Соединение сетевых кабелей
- 3.2 Соединители шоколадных блоков
- 3.3 Соединители с пружинными клеммами
4 Пайка
- 4.1 Пайка проводов для наушников
- 4.2 Термоусадочные втулки под пайку
5 Обжим
- 5.1 Обжим своими руками
6 Соединители с врезной изоляцией
7 Изоляция соединений

Резюме

Часто во время ремонта требуется подключение или повторное подключение проводов. Возможно, заменяется изношенный шлейф или вышел из строя термопредохранитель. Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где провода находятся под сетевым напряжением, важно, чтобы соединение было должным образом изолировано, а провода были зажаты, чтобы предотвратить натяжение соединения.

Даже если сетевое напряжение не используется, короткое замыкание в результате неизолированного соединения может привести к повреждению других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини пока не сломалось!

Очень распространенная неисправность — это обрыв кабеля наушников в месте его входа в гнездовой разъем. Если внешняя изоляция начинает трескаться, вы попали в долг! Простое решение — починить его с помощью Sugru. Он поставляется в формуемой форме, похожей на замазку, и застывает в течение 24 часов до синтетического каучука. Сформируйте немного вокруг кабеля, чтобы защитить поврежденный участок, придавливая его к разъему, чтобы предотвратить движение и постепенно утончая от разъема, избегая любой точки, в которой кабель может быть сильно изогнут.

Винтовые, зажимные и пружинные клеммы

Вероятно, самым старым методом соединения проводов является винтовая клемма. Головка винта может удерживать провод непосредственно или, что предпочтительнее, под шайбой, или винт может зажимать провод в отверстии латунной клеммы.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скрутив их вместе или, что еще лучше, нанеся немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы сделать полвитка вокруг винта, и всегда оборачивайте его вокруг винта в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы вы могли согнуть оголенный конец вдвое, чтобы винт мог зацепиться за него. В качестве альтернативы нанесите припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми клеммами для соединения сетевых кабелей. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ безопасного соединения двух гибких сетевых проводов — это встроенная соединительная коробка с винтовыми клеммами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все входящие в нее кабели закреплены по длине кабельными зажимами, часто прибитыми к балке.

Соединители шоколадных блоков

Соединитель шоколадных блоков. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в соответствии с количеством проводов, которые необходимо соединить. Они полезны для соединения проводов низкого напряжения, но не имеют формы кабельного зажима, поэтому их следует использовать только для сети, если вы можете гарантировать, что кабели не будут натянуты. Они содержат отверстие между каждой парой разъемов, которое можно использовать, чтобы привинтить их к прочному основанию.

Соединители Choc Block бывают разных размеров, например 3A, 5A, 15A и т. д., но единственное, что важно, это убедиться, что они достаточно велики, чтобы в них можно было вставить провод, и, что более важно, чтобы провод был достаточно большим, чтобы его можно было захватить винт. Вы всегда можете снять немного дополнительной изоляции и сложить провод вдвое, чтобы винт лучше держался.

Если позволяет место, эти соединители могут быть полезны при замене плавкого предохранителя, который может перегореть от тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до того, как сработает термопредохранитель.

Соединители с пружинными клеммами

Соединители с пружинными клеммами.

Их существует несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в моделях поездов, обеспечивая простой способ подключения или отключения так часто, как это необходимо. Полезно нанесение припоя на оголенный конец многожильного провода.

Набор соединителей Wago.

У некоторых есть рычаг, который можно поднять или нажать, чтобы освободить пружину, но с другими вы просто вставляете проволоку внутрь, и нет никаких видимых средств для ее освобождения. Хитрость с ними заключается в том, чтобы скручивать проволоку вперед и назад, сильно натягивая ее.

Пайка

Соединение пайкой – провода сращиваются вместе (предпочтительный метод).

Паяное соединение — провода скручены вместе (не очень хорошо).

Скручивание проводов вместе и пайка часто является лучшим методом, но есть два способа сделать это. Если возможно, вы должны скрутить провода в линию перед пайкой, так как это делает соединение более прочным (и более аккуратным), чем скручивание концов вместе. Для этого требуется снять изоляцию с большей длины, и это может быть сложно, если провода различаются по диаметру или если один многожильный, а другой одножильный.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Небольшой дополнительный флюс из флюсовой ручки никогда не причинит вреда и часто облегчает процесс, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль необходимо соскоблить или сжечь. Если немного останется, это часто не имеет значения и может расплавиться с припоем. На самом деле некоторые проволочные эмали «пропаяны» и предназначены для плавления вместе с припоем, но обычно помогает начальная царапина, чтобы начать.

Пайка проводов для наушников

Для проводов наушников используется особый вид сверхгибкой проволоки, состоящей из множества отдельных тонких эмалевых жил. Три разъема для стереонаушников или четыре разъема для стереогарнитуры выполнены из эмали разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль может плавиться в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не сломать ни одной нити. В качестве альтернативы вы можете сжечь эмаль пламенем.

Термоусадочные втулки для пайки

Если у вас нет под рукой паяльника, простое решение — использовать термоусадочные втулки для пайки. Они содержат кольцо низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что зачищенные концы проводов чистые, чтобы принять припой. Пропустите по одному проводу с каждого конца так, чтобы они перекрещивались в кольце припоя, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает муфту, чтобы изолировать соединение.

Обжим

Обжимной соединитель.

Опрессовка выполняется быстро и легко, и обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор обжимных соединителей стоят недорого.

Обжимные соединители имеют несколько размеров с цветовой маркировкой, и важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, набор ассорти обычно содержит различные лепестковые, кольцевые и цилиндрические соединители, которые широко используются в автомобильной электрике.

Некоторые обжимные соединители, такие как показанный на рисунке, снабжены термоусадочной втулкой. Это можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью тепловой пушки это герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двух соединяемых проводов.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо дергайте обжимное соединение после его изготовления, чтобы убедиться, что оно надежное.

Самостоятельный обжим

Стандартные обжимные соединители чаще всего имеют большие размеры, используемые в автомобильной электрике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным наконечником в фене, паровом утюге или чайнике. Пайка не рекомендуется, так как тепло от паяльника может привести к перегоранию сменного термопредохранителя.

В качестве альтернативы можно использовать узкие медные или латунные трубки, которые можно приобрести у поставщиков моделей. Выберите размер, в который удобно помещается провод. Отрежьте короткую длину, прокатив ее по плоской поверхности под лезвием канцелярского ножа, чтобы надрезать ее, а затем отломите. Вставьте по одному проводу в каждый конец и раздавите трубку на каждом проводе парой острогубцев или тупыми кусачками (но если вы используете кусачки, будьте осторожны, чтобы не разрезать трубку).

N.B. Испытание на перетягивание, возможно, еще более важно для самодельного обжима.

1. Прокрутите медную или латунную трубку под канцелярским ножом, чтобы надрезать ее.

2. Отрежьте требуемую длину трубки.

3. Вставьте зачищенный провод в трубку и раздавите его.

Врезные соединители

Соединитель Scotchlok.

Соединители Scotchlok содержат кусок металла, который прорезает изоляцию и вгрызается в медный проводник. Они обычно используются в автомобильной электрике для соединения силовых проводов с целью поставки дополнительных аксессуаров. В них есть два отверстия для двух проводов, одно открытое сбоку, что позволяет надеть его на существующий провод, а другое — глухое отверстие для подключения к аксессуару. Если сжать его плоскогубцами, металлический кусок прорежет изоляцию обоих проводов и установит соединение. Откидной клапан позволяет закрыть его.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для соединяемых проводов, чтобы он полностью прорезал изоляцию, не повредив медный провод внутри.

Изоляция ваших соединений

Некоторые типы соединителей являются самоизолирующими, если ни один из неизолированных проводов не оголен, но с другими вам обычно потребуется обеспечить некоторую форму изоляции.

Лента из ПВХ является самой простой и легкой, но не обязательно самой аккуратной. НИКОГДА просто не перевязывайте треснувший шнур питания ПВХ-лентой.
— отличный метод. Он поставляется в различных размерах и цветах, предварительно нарезанный или в виде непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр соединения, которое необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединить их! Если пайка, держите его подальше от утюга. Когда вы будете готовы, наденьте его на соединение и нагревайте с помощью тепловой пушки, пока он полностью не усядется. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы он не коснулся паяльника.
Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе для наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений будет завязать поводок узлом с обеих сторон соединения, чтобы дать Sugru что-то, за что можно было бы держаться.
Заземляющий провод в типах сетевых кабелей, предназначенных для стационарной прокладки, часто неизолирован. Имеется зеленый и желтый полосатый кожух, который можно надеть на сетевую розетку или настенный выключатель, чтобы он не касался соединения под напряжением. Иногда это будет полезно в других обстоятельствах, но избегайте его использования там, где следующий ремонтник может сбить с толку, думая, что это заземляющий провод, хотя это не так.
