Устройство Топас, схема, принцип работы, подключение септика

Это продолжение полного обзора станции глубокой биологической очистки «Топас». В этой статье разбираем конструкцию  и принцип работы септика.

При выборе системы канализации многие покупатели либо не читают подобный материал, либо читают его между строк. А очень зря. Знание устройства очень помогает, при возникновении проблем, разговаривать с сервисной службой на одном языке. Также вы можете самостоятельно разобраться в причине неисправности и восстановить работу очистного сооружения.

Схема Топас

Рассмотрим устройство Топас, рассчитанного на 5 проживающих.

Схема септика Топас

Обозначения
  • А. Приёмная камера
  • Б. Аэротенк
  • В. Вторичный отстойник
  • Г. Стабилизатор ила
  • Д. Компрессорный отсек

  1. Ввод стоков
  2. Фильтр грубой очистки
  3. Главный насос
  4. Насос откачки ила
  5. Насос аэротенка
  6. Компрессоры
  7. Устройство сбора не перерабатываемых волокнистых веществ (волосоуловитель)
  8. Выход очищенной воды
  9. Поплавковый датчик
  10. Распаечная коробка для подключения подводящего электрокабеля
  11. Кнопка включения и выключения станции
  12. Блок управления
  13. Фильтр плавающих веществ (фильтр тонкой очистки)
  14. Успокоитель вторичного отстойника
  15. Циркуляционный насос
  16. Аэраторы

Принцип работы Топас

Хозяйственно-бытовые стоки из дома по трубе (1) попадают в приёмный отсек (А) септика Топас. Под интенсивным воздействием воздуха (аэрацией), стоки проходят фазу измельчения и предварительной очистки. Аэрация в приёмном отсеке осуществляется с помощью аэратора (16), расположенного на дне станции и воздушного компрессора (6).

Подготовленные стоки проходят через фильтр крупных фракций (2). Суть которого – задержать крупные не переработанные частицы внутри приемной камеры до полного растворения. Затем с помощью главного насоса (3) перекачиваются в отсек-аэротенк (Б). В процессе перекачивания, стоки проходят через волосоуловитель (7), на котором собираются не перерабатываемые волокнистые вещества.

В аэротенке сточные воды проходят доочистку с помощью активного ила – колониями бактерий и микроорганизмов «живущими» в септике, которые в процессе жизнедеятельности перерабатывают загрязнённые стоки. Как и в приёмной камере, на дне аэротенка тоже находится аэратор, который насыщая стоки кислородом, поддерживает работоспособность активного ила.

Пройдя переработку в аэротенке, очищенные стоки вместе с активным илом поступают в следующий отсек – вторичный отстойник. Назначение этого отсека – отделить очищенную воду от активного ила. Под действием силы тяжести ил в этой камере опускается на дно, а очищенная вода через фильтр тонкой очистки (13) самотёком отводится в дренаж. Либо, откачивается принудительно с помощью дренажного насоса (в модификациях ПР).

Активный ил оседает на дно, а затем перекачивается насосом аэротенка в камеру — стабилизатор (Г). Откуда он откачивается, когда проводится техническое обслуживание.

Очищенные стоки представляют собой прозрачную воду (или немного мутную, если септик находится в стадии запуска), очищенную на 95-98%. Вода после переработки является технической и поливать ей, например, клубнику или огурцы не стоит, ведь бактериологической очистки в стандартной комплектации не предусмотрено. Вы можете спокойно поливать ей деревья и кустарники на участке.

В работе Топас предусмотрено 2 фазы (цикла) работы, которые переключаются с помощью поплавочного переключателя (9) внутри приёмного отсека. Прямой цикл (фаза очистки) и обратный цикл (фаза регенерации). Фаза очистки работает, когда поступают канализационные стоки. Фаза регенерации нужна для поддержания жизнедеятельности активного ила во время отсутствия стоков.


Принцип работы топас в развёрнутом виде хорошо представлен на видео ниже. Сразу оговоримся – это схема работы европейского септика TOPAS+. Более технологичного, нежели устройство российского производства. Главное отличие в том, что за переключение фаз работы отвечает микропроцессорный блок управления совместно с датчиком давления. Плюс, европейский вариант комплектуется песчаным фильтром, который осуществляет дополнительную доочистку стоков. В остальном, принцип действия остался неизменным.


В заключение стоит ещё раз отметить, что вся очистка стоков происходит автоматически и не требует вашего вмешательства.

Никакие добавки, бактерии и прочую химию заливать не требуется – все бактерии и микроорганизмы появляются естественным путём – вам необходимо только пользоваться канализацией. От вас требуется только время от времени открывать крышку для контроля работы и осуществлять плановое техническое обслуживание септика.

Остались вопросы? Мы знаем всё о септиках Топас! Свяжитесь с нами по телефону +7 (499) 391-68-35 или напишите в WhatsApp и мы ответим на все возникшие вопросы.
Мы осуществляем продажу, профессиональный монтаж и обслуживание септиков Топас любых моделей.

Как вы заметили, внутри отсеков вся перекачка стоков осуществляется с помощью мамут-насосов. Это очень простое и эффективное решение. Анимированная схема работы мамут-насоса приведена ниже.

Устройство Топас

Корпус

Корпус септика изготовлен из листового полипропилена. Толщина полипропилена может отличаться у разных моделей и модификаций. Внешние стенки выполняются из листа толщиной от 18мм и более, внутренние перегородки тоньше и электрический отсек из более тонкого. Полипропиленовые листы скрепляются друг с другом методом сварки. Если раньше сварка осуществлялась исключительно с помощью фена ручным способом, то сейчас применяются полуавтоматические процессы, позволяющие минимизировать процент брака производства корпуса. Также активно используется оборудование для гибки полипропилена, что даёт готовой продукции меньшее количество сварных швов.

Полипропилен – великолепный материал для изготовления корпуса. Он обладает низкой теплопроводностью и отлично сохраняет тепло зимой. Очень гибок и отлично восстанавливает свою первоначальную форму. Отлично переносит агрессивную среду, преобладающую в септике, и не подвержен коррозии.

Посмотрите на фото, какие нагрузки он может выдерживать. На фотографиях листовой полипропилен размером 1000х1000мм толщиной 18мм. Именно из листов такой толщины изготавливается самая популярная модель Топас-5.

Электрооборудование

Как мы уже упоминали, для осуществления процесса очистки, его управления используется различное электрооборудование оборудование: воздушные компрессоры Airmac, поплавочные переключатели, блок управления, немецкие дренажные насосы Wilo (в модификациях с принудительным отводом воды). Все комплектующие тщательно подобраны и отлично зарекомендовали себя на протяжении многих лет работы.

Вся прелесть Топас, за счет чего он стал так популярен – это простота конструкции, взаимозаменяемость комплектующих и возможность ремонта своими силами. Все детали, разве что кроме компрессоров и аэраторов, можно починить или изготовить самостоятельно. Это как с УАЗом в российской глубинке — всегда найдется местный «кулибин», способный его завести.

Кроме того, можно даже самостоятельно сделать некоторые полезные опции, как, например «Инструкция: как сделать аварийную сигнализацию для Топас своими руками».

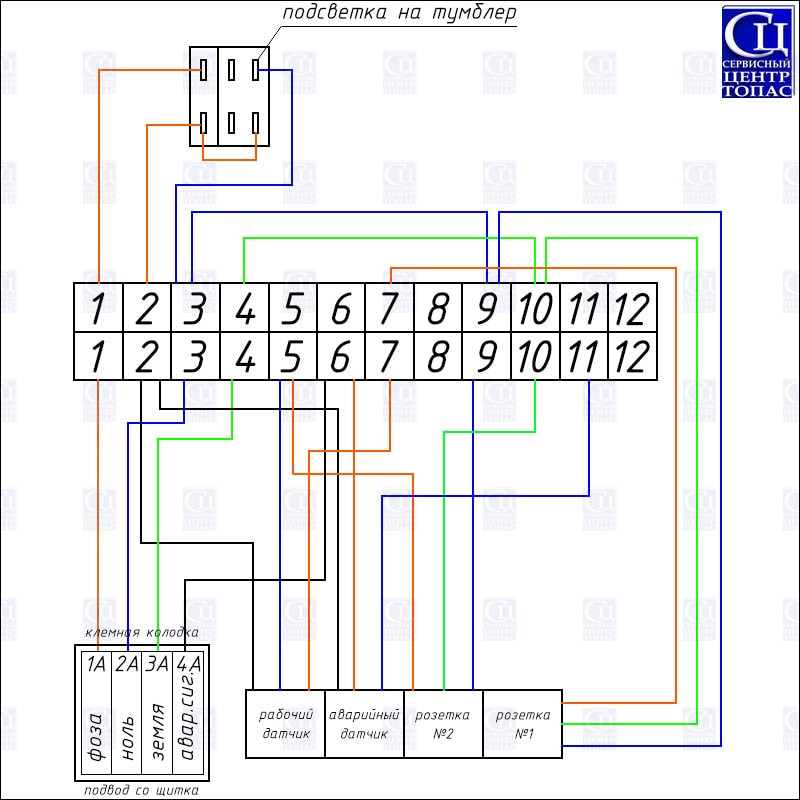

Электрическая схема Топас

Подвод питающего кабеля производится в компрессорном отсеке. Вам необходимо только подсоединить его к блоку управления. Схема подключения Топас немного отличается от модели к модели. Нижеприведенные принципиальные электрические схемы используются в септиках от Топас-4 до Топас-30.

Так же можете посмотреть электрическую схему аналога Топас. Она более понятна для обычного пользователя.

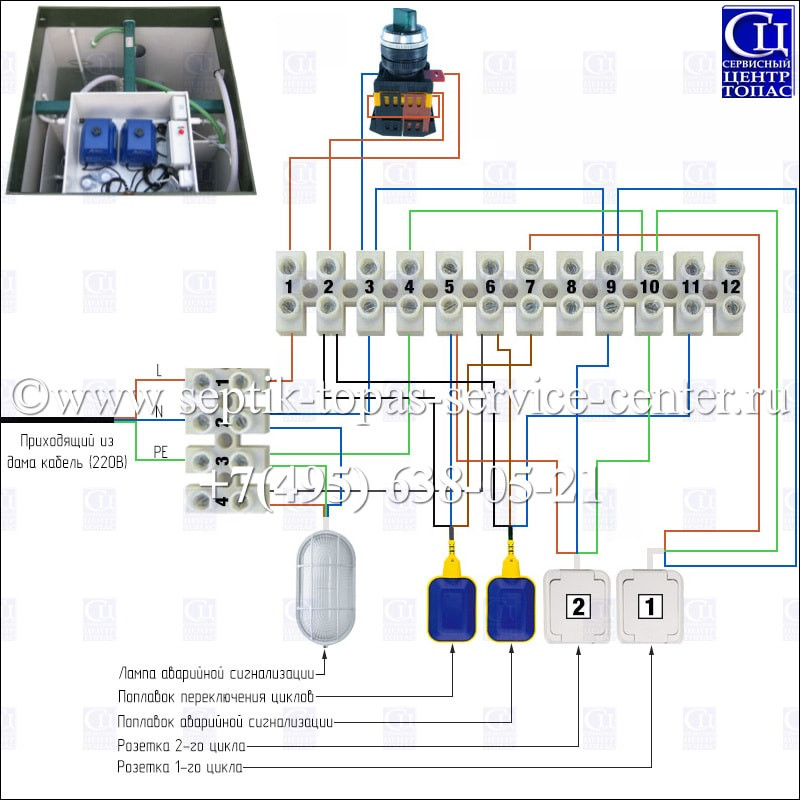

Как подключить септик к электросети

Как видите, схема подключения Топас очень проста и в ней разберется любой электрик. А можно купить блок управления Топас в сборе: с герметичными розетками, с гермовводами, которые предотвратят попадание влаги внутрь корпуса.

Качество очистки

Обратите внимание, что Топас может очищать только хозяйственно-бытовые стоки. Если вы планируете очищать стоки от кафе, различных предприятий и производств, где характер стоков отличается от среднестатистических, то при принятии решения о выборе септика, вам следует опираться на следующую таблицу.

Состав и свойства бытовых сточных вод по основным нормируемым показателям до и после очистки должны соответствовать требованиям, приведенным в таблице.

Наименование показателя Единица
измерения
Концентрация, не более
До
очистки
После очистки
(не более)
После доочистки биореакторои
ТОПЛОС-ЦИКЛОН (не более)
рН   6-9 6-9 6-9
Взвешенные вещества мг/л до мг/л 300 10,0 3,0
БПК5 мг/л до 300 4,0 2,0
ХПК мг/л до 500 30,0 15,0
Азот аммонийный мг/л 25 1,5 0,39
Нитраты мг/л   45 40
Нитриты мг/л   3,3 0,08
Растворенный кислород мг   4 4
СПАВ
мг/л
20 0,5 0,1
Нефтепродукты мг/л 0,5 0,05 0,05
Фосфаты (РО4) мг/л 5 3,5 0,05 (по Р)*

*— при добавлении реагента.

Продолжаем изучать проблему канализации для загородного дома со следующей статьей.

Далее: Как подобрать Топас

монтаж и обслуживание своими руками

При обустройстве автономной канализации загородного участка многие хозяева вопрос биохимической очистки сточных вод решают путем сооружения систем на основе станций, к числу которых принадлежат Топас.

Но как работает это очистное сооружение и как выполняется установка септика Топас? Именно эти вопросы мы подробно рассмотрим в нашей статье, акцентировав внимание на пошаговом процессе монтажа септика.

Также выделим основные преимущества и недостатки этого типа сооружения для утилизации канализационных стоков и особенности его обслуживания, дополнив материал статьи пошаговыми фото и полезными видеорекомендациями.

Содержание статьи:

  • Принцип работы системы биоочистки
  • Преимущества и недостатки сооружения
  • Тонкости грамотного выбора септика
  • Технология установки септика Топас
    • Этап #1 — выбор места и рытье котлована
    • Этап #2 — обустройство дна на участках с характерными паводками
    • Этап #3 — монтаж очистной станции
    • Этап #4 — подключение электричества и нормализация давления
  • Основные моменты по обслуживанию конструкции
  • Выводы и полезное видео по теме

Принцип работы системы биоочистки

Септик Топас представляет собой грамотно сконструированную систему биохимической очистки стоков, функционирующую за счет работы основного костяка – . Химическая сторона процесса является окислением сточной массы пузырчатым кислородом, искусственно нагнетаемым в систему.

Биохимическое воздействие на канализационные стоки позволяет максимально очистить их перед сбросом в нижележащий грунт, сточные канавы или поля фильтрации.

Органическая составляющая сточной массы разрушается микроорганизмами, хозяйственно-бытовую составляющую разрушает кислород. В итоге сточные воды становятся практически прозрачными, лишаются склонности к загниванию и бактериального загрязнения.

Галерея изображений

Фото из

Станция биологической очистки канализационных стоков производит их переработку максимально высокой степени до 95 — 97 %

Вертикально ориентированный корпус станции выполнен из литого армированного пластика, не вступающего в химические реакции с окружающей средой

Внутри корпус станции разделен на четыре функциональных отсека, обеспечивающих несколько ступеней очистки стоков. Есть боксы для установки компрессора

Если условия работы септика требуют принудительного движения стоков, конструкция оснащается насосом, для установки которого есть отдельный бокс

Станцию биологической очистки можно устанавливать в любой грунт при любом залегании грунтовых вод. Геологические условия влияют лишь на способ утилизации осветленных стоков

Безупречность работы биологических станций Топас и надежность корпуса позволяет располагать его на расстоянии менее 4 м от фундамента

Однако от границ соседних участков следует отступить положенные 2 м, чтобы у их владельцев не было вообще никаких претензий

Работа станции биологической очистки позволяет существенно сократить объем твердого нерастворимого осадка после переработки стоков, на основании чего ассенизаторов вызывают значительно реже

Установка станции биологической очистки

Корпус септика марки Топас

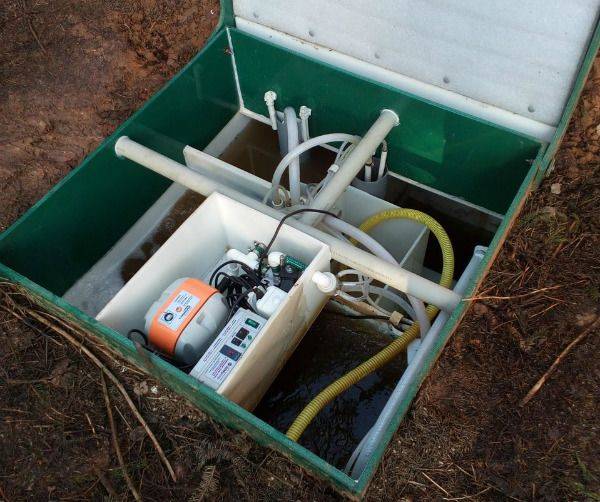

Внутреннее устройство септика Топас

Бокс для установки насоса

Технические условия для монтажа станции

Расстояние от фундамента до септика

Расстояние от границ соседних участков

Периодичность очистки септика Топас

Разработанная система соответствует всем общепринятым стандартам по очистке стоков и является безопасной для окружающей среды. Живущие внутри взаимосвязанных отсеков аэробы и анаэробы путем переработки биологической органики очищают и осветляют стоки на 98%.

Процесс очистки происходит за счет работы микроорганизмов, которые в процессе своей жизнедеятельности перерабатывают органику на безопасные элементы

Но установка септика Топас эффективна лишь при обслуживании коттеджей, в которых проживают круглый год и эксплуатируют сооружение хотя бы 3-4 дня в неделю.

Ведь одним из ключевых условий работы септика является беспрерывность поступления жидкости. Если находящиеся в закрытой камере бактерии не будут получать пищу, то они погибнут.

Очистительное сооружение включает четыре взаимно сообщающихся отсека, каждый из которых выполняет свой этап очистки; все они собраны в один компактный корпус

Каждый отсек выполняет одну поставленную перед ним задачу:

  1. Первая секция. Принимает поступающие из канализационной трубы стоки и дает им отстояться с тем, чтобы крупные включения осели на дно. Здесь масса обрабатывается и окисляется анаэробами. В момент наполнения отсека срабатывает поплавковый переключатель и дает сигнал компрессору для перекачки стоков во вторую камеру.
  2. Вторая секция. Называется аэротенк – резервуар прямоугольного сечения. В него помещены аэробные бактерии, поедающие и перерабатывающие органику. Сюда же поставляется кислород, необходимый для окончательного расщепления органики и для жизнедеятельности аэробов.
  3. Третья секция. Выполняет функцию вторичного отстойника. Внутри отсека установлена «успокоительная» пирамида. Здесь активная биомасса, перерабатывающая стоки, отделяется от воды.
  4. Четвертая секция. Она осуществляет финальную сепарацию воды и результата жизнедеятельности аэробов — активного ила. Прошедшая многоступенчатую очистку вода через выходное отверстие покидает отсек. Стабилизированный ил оседает на дне и накапливается там до момента удаления. Момент этот должен происходить не реже раза в год.

На первом этапе происходит процесс биологического сбраживания, запущенный микроорганизмами. Основная работа по разложению загрязнителей осуществляется внутри стенок второго отсека. На входе вторую камеру установлен фильтр грубой очистки, улавливающий не осевшие на дне сгустки и волосы.

Воду, прошедшую несколько стадий очистки в каждой из камер, можно смело использовать для полива зеленых насаждений придомовой территории

Движение жидкости из третьей секции в четвертый аналог может осуществляться самотеком или стимулироваться насосным устройством. В зависимости от естественного или принудительного движения сточных масс станция комплектуется или не комплектуется дренажным насосом с поплавковым сигнализатором.

В основе работы сложного на первый взгляд устройства лежит природный процесс биологического разложения. Главное – обеспечить непрерывное поступление кислорода и насытить сточные воды высокой дозой активного ила, необходимого для интенсивного окисления органических веществ.

В отдельном бункере установлены два .

Компрессоры, установленные в отдельном бункере, насыщают жидкость кислородом, обеспечивая оптимальные условия для поддержания работы бактерий

Одна из основных задач компрессоров – активизировать циркуляцию стоков из одной камеры в другую и смешивать их с активным илом. Он выполняет роль естественного фильтра, который связывает между собой попавшие в септик твердые частицы и инородные тела.

На нашем сайте есть другая статья, в которой мы более подробно рассмотрели принцип работы и .

Преимущества и недостатки сооружения

Главным достоинством системы является то, что каждый этап очистки происходит без загрязнения окружающей природы.

Среди неоспоримых достоинств системы стоит также выделить:

  1. Высокая эффективность очистки.
  2. Экономное электропотребление.
  3. Отсутствие шума в процессе работы.
  4. Простота ухода.

Благодаря компактным габаритам очистное сооружение с легкостью можно вписать даже на ограниченном по площади участке.

Весомым недостатком сооружения является его энергозависимость, которая связана с работой компрессора. Отсутствие на участке бесперебойной подачи электричества делает эксплуатацию станции биологической очистки невозможной. Поэтому стандартную комплектацию станции рекомендовано дополнять автономным генератором на случай перебоев.

Рекомендовано также при длительном отключении электроснабжения снижать потребление воды, чтобы не переполнить станцию неочищенными сточными массами, которые самопроизвольно при увеличении объема могут утилизироваться и заразить грунт.

Септик оснащен техническими устройствами, которые могут прийти в непригодность при затапливании станции поверхностной водой в период паводков. Если в районе установке наблюдаются подобные явления верхнюю часть станции с крышкой лучше располагать выше нулевой отметки земли

Существенный минус таких готовых конструкций – высокая стоимость. Но при перерасчете на экономию в обслуживании ассенизаторами сразу понятно, что вложения окупятся быстро.

А приятным бонусом к тому станет отсутствие неприятных запахов и возможность близко расположить сооружение относительно дома, что так актуально при обустройстве небольшого участка.

Тонкости грамотного выбора септика

Представленные в продаже модели этой очистительной станции отличаются по мощности. Благодаря широкому модельному ряду можно подобрать конструкцию, параметры которой будут полностью соответствовать потребностям заказчика.

Для обустройства частных домов чаще всего выбирают модели с числовым показателем 5,8 и 10. Модель Топас-5 имеет производительность 1 куб.метр и рассчитана на залповый выброс в пределах 0,22 куб.м.

Производительность Топаса-8 составляет 1,5 куб.метра, он справляет с залповым выбросом в районе 0, 44 куб.м. Модель Топас-10 успешно работает с производительностью в 2 куб.метра, а ее объемом залпового выброса составляет 0,76 куб. метра.

Числовой показатель в названии каждой модели указывает максимальное число пользователей, на которое рассчитана локальная станция очистки

Топас-5 выбирают для обустройства автономной канализационной системы небольших домов, в которых проживает не более пяти жильцов. При этом не берется в расчет большое количество сантехники.

Для больших по площади коттеджей, число домочадцев в которых достигает 8-ми человек, выбирают септик с увеличенной производительностью – модель Топас-8.

Если же предполагается подключать несколько стиральных машин и устанавливать помимо душевой кабины еще и джакузи, выбирают модель следующей модификации Топас-10.

В каждой из моделей предусмотрено две модификации, различающиеся по высоте:

  • Стандарт – предполагает ввод канализационной трубы на глубине 0,4-0,8 метра.
  • Long – для заглубления канализационной трубы до 0,9-1,4 метра.

Для участков, где геологический разрез представлен грунтами с низкими фильтрационными свойствами, стоит выбирать модели, оснащенные насосом. Они предусматривают принудительную систему отвода очищенных стоков к месту утилизации. Такие модификации имеют маркировку «ПР».

Технология установки септика Топас

Процесс монтажа септика Топас своими руками включает ряд основных этапов.

Галерея изображений

Фото из

Шаг 1: Выбираем станцию биологической очистки, объем которой рассчитываем в соответствии с водопотреблением семьи, покупаем и заказываем доставку

Шаг 2: Для доставки канализационной станции заказываем или арендуем строительную грузоподъемную технику, способную погрузить конструкцию на борт и установить в котлован

Шаг 3: В заранее разработанный котлован с помощью грузоподъемной техники устанавливаем канализационный объект

Шаг 4: Подводим к установленной в котлован станции траншею для укладки трубы, подводим и подключаем канализационный трубопровод

Шаг 5: В имеющиеся в корпусе боксы устанавливаем компрессорное оборудование. В системах с принудительным движением стоков монтируем еще и насос

Шаг 6: Подключаем канализационную станцию Топас к электроснабжению. Кабель прокладываем в защитном кожухе

Шаг 7: Проверяем горизонтальность положения септика в котловане строительным уровнем, при необходимости выравниваем. Затем заполняет систему водой на 2/3 и засыпаем котлован

Шаг 8: Заполняем котлован послойно, периодически трамбуя засыпаемый грунт. После заполняем траншеи с подведенными к септику коммуникациями

Покупка станции биологической очистки

Доставка септика Топас к месту установки

Установка септика Топас в котлован

Подключение станции к канализации

Установка оборудования в корпус

Подключение станции к электросети

Проверка положения септика в котловане

Засыпка траншей с коммуникациями

Этап #1 — выбор места и рытье котлована

При установке септика Топас своими руками важно четко определиться с местом размещения сооружения. Очистную станцию согласно нормам СЭС нужно устанавливать, выдержав расстояние от фундамента жилой постройки в пять метров.

Если большая площадь участка позволяет размещать септик на удаленном расстоянии от жилой постройки, то при прокладке канализационного трубопровода следует предусмотреть ревизионный колодец.

В радиусе 1,5-2 метра вокруг септика не должно быть никаких кустарников и деревьев, корни которых способны повредить металлический корпус конструкции

Место под обустройство выбирают и с тем расчетом, чтобы при подведении трубопровода свести к минимуму количество поворотов. В процессе эксплуатации системы в них будут скапливаться твердые включения, затрудняя течение стоков.

Размер котлована определяют, ориентируясь на габариты септика, прибавляя при этом по 50-60 см на ширину и длину. К примеру, для модели Топас-5, габариты которой составляют 1000х1200х1400 мм, потребуется вырыть яму размером 1800х1800 мм при глубине в 2,4 метра.

Как правило, такие конструкции относительно компактны, поэтому земляные работы можно выполнить вручную.

Зазоры между наружными стенками выбранной модели и котлованом должны составлять как минимум по двадцать пять сантиметров

Глубину котлована делают как минимум на 10 см больше высоты устанавливаемой конструкции. Если горловина септика будет возвышаться над землей, то учитывают не высоту, а глубину погружения. При условии низкого залегания грунтовых вод достаточно обустроить дно котлована путем засыпки и трамбовки песка.

При высоком залегании грунтовой воды желательно, но необязательно бетонировать дно.

В случае, если предполагается закладывать бетонное основание, при определении глубины ямы следует учитывать высоту заливки.

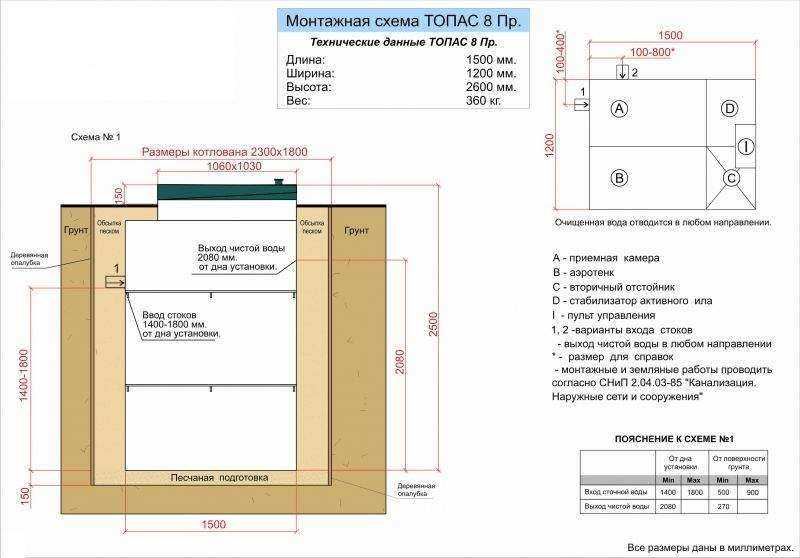

Традиционная схема установки при нормальной геологической и гидрогеологической ситуации предполагает, что крышка станции должна возвышаться над поверхностью земли на 15 — 18 см.

Этап #2 — обустройство дна на участках с характерными паводками

Если есть вероятность подтопления станции, дно котлована устраивается особым методом. Его надо сначала тщательно уплотнить и выровнять, ориентируясь по уровню. Подготовленное основание выстилают слоем песка, формируя «подушку» толщиной 15-20 мм.

Песчаная прослойка приподнимет септик над поверхностью на высоту в 15-20 см. Благодаря такому решению вы сможете предупредить затапливание аппаратуры очистного сооружения во время половодья и таяния снегов. Ведь попадание воды может пагубно сказаться на работе не только компрессора, но и всей системы в целом.

Если подземные воды подступают близко к поверхности, дно ямы желательно усилить песчано-цементной стяжкой или бетонной плитой. Для укрепления рыхлых стенок ямы котлован укрепляют опалубкой, сколоченной из деревянных досок или выполненной из мелкоячеистой металлической сетки.

В вырытом котловане сооружают опалубку, основная задача которой – исключить осыпание земли при погружении и установке септика

Для подведения канализационных сетей выкапывают канаву, которая будет обеспечивать прохождение трубопровода ниже точки промерзания грунта.

Дно траншеи выравнивают и утрамбовывают, обеспечивая угол наклона в 3%. Это необходимо для создания условий беспрепятственного отведения сточных вод в сторону септика. Утрамбованное дно траншеи выстилают песчаной или щебеночной отсыпкой.

Параллельно с этим готовят канаву под прокладывание трубы, которая будет отводить очищенные стоки в , водоем или любую другую приемную емкость. При утрамбовывании дна отводящей канавы уклон для принудительной эвакуации жидкости можно не соблюдать.

Этап #3 — монтаж очистной станции

Для погружения моделей с числовым показателем 5 и 6 можно обойтись силами трех-четырех человек. Более габаритную модель Топас-8 придется погружать, привлекая средства малой механизации.

Перед погружением станции в котлован необходимо подвести к точкам подключения принимающую стоки магистраль и кабель, пропущенный через гофрированный ПВХ-канал или ПНД-трубу.

Корпус конструкции обвязывают веревками и опускают в котлован. Троса при транспортировке продевают в специальные проушины.

Установку септика можно выполнить собственными силами или с помощником, не привлекая для этого специальную дорогостоящую технику

Установленный на дно резервуар в обязательном порядке выравнивают по горизонтали с вертикалью, ориентируясь по строительному уровню, поскольку крен септика недопустим. Коррекцию положения выполняют, подсыпая под него песок.

Если в основании котлована предусмотрена бетонная плита, резервуар сразу после установки закрепляют тросами.

Септики Топас поставляются без патрубков и отверстий для входа подводящей канализационной ветки. Для подведения канализации из дома используют D110 мм или D160 мм. Отверстие для ее ввода вырезается по факту, но так, чтобы между днищем септика и трубой было не меньше 1,5 м.

Отверстие следует вырезать аккуратно, т.к. оно должно максимально точно повторять профиль входящей магистрали. После заведения трубы в отверстие стыки обваривают с использованием сварочного прутка.

Чтобы предупредить промерзание участка трубы, залегающего выше уровня промерзания, ее необходимо утеплить рулонным фольгированным материалом или с помощью скорлупы. Только после ввода и обустройства вводов коммуникаций выполняется окончательная засыпка котлована песком.

Подводящую канализационную трубу соединяют с септиком через вырезанное на объекте отверстие, глубина врезки напрямую зависит от отдаленности конструкции относительно дома и отметки глубины сезонного промерзания грунта

Этап #4 — подключение электричества и нормализация давления

На этом этапе производят подсоединение септика к силовому кабелю. Для запитки сооружения используют электрокабель ПВС сечением 3х1,5 кв.мм. Чтобы защитить его от механических повреждений используют гофрированную трубу.

Один конец электрокабеля подключают к клеммам через специально предусмотренное отверстие, второй – на отдельный автомат в 6-16А внутридомового щитка

Электрический кабель можно разместить в одной траншее вместе с канализационной трубой. Главное – обеспечить его герметичность.

Засыпку пустот между стенками сооружения и котлованом выполняют параллельно с наполнением емкости водой. Таким образом осуществляется процесс выравнивания давления частично полой станции и окружающего ее грунта.

Уровень воды в резервуаре должен на 15-20 см превышать высоту выполненной засыпки. Работу выполняют до момента полной засыпки.

Для заполнения котлована с септиком используют чистый песок без глинистых включений и строительного мусора. По мере заполнения пустот через каждые 20-30 см смесь следует утрамбовывать ручным способом. Оставшиеся 30 см пространства между стенками котлована и септиком заполняют плодородным грунтом.

Галерея изображений

Фото из

Технологический люк септика Топас на газоне

Окружение головины септика цветником

Стилизация под альпийскую горку

Мощение площадки вокруг септика

Канавы с уложенными в них отводящими и подводящими трубами также засыпают песком и ранее изъятым грунтом.

Основные моменты по обслуживанию конструкции

Срок службы системы Топас составляет не один десяток лет. Но залогом бесперебойной работы сооружения является его правильное обслуживание. Требования к эксплуатации очистной станции любой модели одинаковы.

С момента запуска септика на формирование действующей биомассы уходить около трех недель, для ускорения процесса в камеру можно поместить готовый речной ил

При эксплуатации такой очистной системы допускается, если в составе сточных вод будут присутствовать остатки щадящих моющих средств и бесфосфатных стиральных порошков. Не нанесет особого вреда и присутствие в сточной воде остатков туалетной бумаги.

При обслуживании септика Топас следует учитывать, что категорически запрещено сбрасывать в него:

  • Испорченные овощи и фрукты.
  • Остатки строительных материалов, включая песок.
  • Моющие средства с большим содержанием хлорки.
  • Расходные автомобильные материалы.
  • Остатки препаратов на лекарственной основе.
  • Резину, пленку и другие синтетические соединения, которые не поддаются биологическому разложению.

Не рекомендуется также сбрасывать в септик воду, прошедшую очистку с задействованием окислителя. Если правила эксплуатации неоднократно нарушаются, по возможны поломки и тогда потребуется .

Чтобы избежать неприятностей требуется, помимо правильной эксплуатации, регулярно выполнять мероприятия по обслуживанию очистной станции. Так, раз в месяц необходимо прочищать фильтр грубой очистки. Раз в квартал удалять из стабилизатора отработанные иловые массы. Ежегодно заменять мембрану.

Комплексную профилактическую очистку дна и стенок сооружения от илового осадка нужно проводить раз в три-четыре года.

Скопившийся стабилизированный ил откачивают из четвертой камеры дренажным наносом, его используют в качестве исходного материала для изготовления компоста или для прямого удобрения огородных грядок

Полную генеральную чистку септика, включая проверку поплавкового механизма и замену аэратора, выполняют раз в десять лет.

Мероприятия по обслуживанию септика Топас зимой имеют свои особенности. Мы их детально рассмотрели .

Выводы и полезное видео по теме

Принцип работы сооружения:

Руководство по установке септика:

Правильно установив и запустив сооружение, а также соблюдая в процессе его эксплуатации выше перечисленные правила, вы сможете пользоваться удобствами очистной станции, способной бесперебойно служить не один десяток лет.

Вы самостоятельно установили на своем участке септик Топас? Поделитесь своими впечатлениями от его эксплуатации, расскажите, довольны ли вы этим очистным сооружением? Оставляйте свои комментарии под нашей статьей, добавляйте фото своего септика.

А может вы только планируете покупку и у вас возникли вопросы? Задавайте их в блоке комментариев — наш эксперт обязательно вам поможет.

Как работает септик?

Многих домовладельцев пугает идея септика, полагая, что его сложно ремонтировать и дорого обслуживать. При правильном уходе хорошо построенная септическая система может прослужить до сорока лет.

Чтобы получить максимальную отдачу от вашей септической системы, нужно знать все входы и выходы. Мы рассмотрим основы; как работает септик, что это такое и как обслуживать его для максимального срока службы.

Что такое септик?

Многие считают септические системы редкими и устаревшими. Каждый пятый американский дом может похвастаться септиком , особенно в сельской местности. Септик — это один большой подземный резервуар, в котором хранятся и перерабатываются отходы. Это позволяет домовладельцам безопасно утилизировать сточных вод из ванных комнат, душевых, средств для мытья посуды и т. д. и выводить их на улицу.

Септики и их вспомогательное оборудование располагаются под землей. Обычно их устанавливают на расстоянии не менее десяти футов от дома из соображений безопасности. Они также должны располагаться достаточно далеко от колодцев, чтобы исключить риск загрязнения питьевой воды.

Септик чаще всего делают из бетона или пластика. Некоторые новые модели изготовлены из высококачественных полимеров, таких как полиэтилен. Септики бывают разных размеров, подходящие для разных домов. Обычно они вмещают от 1000 до 1500 галлонов.

Для чего используется септик?

Вода, вытекающая из вашего дома, часто загрязнена, что делает ее небезопасной для питья или обращения с ней. Купание, мытье посуды и стирка также производят грязную воду.

Септики используют естественные и механические процессы для очистки сточных вод, проходящих через систему. Неважно, откуда он исходит внутри дома. Он удаляет нежелательные твердые и органические вещества, прежде чем вернуть воду в землю.

Здесь на помощь приходит ваша септическая система. Септики очищают сточные воды, когда городские канализационные системы недоступны.

Как работает септик?

Работа септиков заключается в том, что сточные воды оседают и подвергаются процессу отстаивания. Твердые вещества и осадок опускаются на дно септической системы, отделяясь от воды. Со временем бактерии разъедают этот шлам и расщепляют его на более удобные материалы. Это также выпускает накипь, такую ​​как жиры, жиры и масло. Пена всплывает на поверхность воды.

После фильтрации твердых частиц отфильтрованные жидкие сточные воды или «сточные воды» выбрасываются через перфорированные трубы. Эти выпускные трубы ведут воду к так называемому дренажному полю или выщелачивающему полю. Эти выпускные трубы ведут воду к так называемому дренажному полю или выщелачивающему полю.

Сточные воды медленно попадают в дренажное поле и со временем фильтруются почвой и гравием, медленно удаляя примеси. Наконец, сточные воды просачиваются в нашу почву, чтобы избавиться от любых вредных веществ в ней. Сюда входят потенциально опасные патогены, такие как колиформные бактерии. Вредные колиформные бактерии обнаруживаются в человеческих экскрементах.

Конструкция септика

Существует несколько типов конструкций резервуаров. Какой из них использует домохозяйство, зависит от таких факторов, как количество спален, состояние почвы, размер участка и многое другое. По данным Агентства по охране окружающей среды (EPA), к наиболее распространенным типам септических систем относятся:

Стандартный септик:

Одно- или двухкамерный резервуар, расположенный под землей.

Обычная септическая система:

Полная система очистки подземных вод, в которой септик питает почву или гравийное дренажное поле.

Камерная септическая система:

Бездонная септическая система, в которой вместо открытого дренажного поля используются соединенные подземные камеры.

Система капельного распределения:

Неглубокая септическая система, использующая капельные трубки для медленного отвода сточных вод.

Блок аэробной обработки (ATU):

Эти устройства функционируют как миниатюрные очистные сооружения, использующие кислород для стимулирования естественной активности бактерий для очистки.

Насыпная септическая система:

Когда трудно закопать дренажное поле, например, в районах с неглубоким грунтом или высоким уровнем грунтовых вод, в этой системе используются приподнятые траншеи для безопасного направления потока сточных вод.

Рециркуляционная система песчаных фильтров:

Эта система направляет сточные воды из резервуара в насосную камеру, где они просачиваются через песчаный фильтр. Он может быть установлен над или под землей. Отсутствие фильтра позволит всем частицам отходов легко проходить и засорять трубы.

Система эвапотранспирации:

Вместо того, чтобы фильтровать сточные воды через почву, эта система улавливает их в дренажном поле с помощью водонепроницаемого материала, чтобы они могли испаряться.

Построенная система водно-болотных угодий:

Эта экологически чистая система имитирует естественные методы очистки воды, направляя сточные воды в ячейку водно-болотных угодий вместо дренажного поля для фильтрации.

Общественная септическая система:

Иногда на близко расположенных жилых участках есть септиктенки, которые сливаются в общее дренажное поле.

Внутри септиктенка

Наиболее распространенная установка включает септиктенк, распределительную коробку, дренажное поле и сеть перфорированных труб, соединяющих их. Септик соединяется с домом одной основной дренажной трубой, также называемой входной трубой. Сточные воды из вашего дома проходят через него и попадают в септик, где твердые и жидкие отходы отделяются от жидких. Большинство септиков в наши дни состоят из двух отсеков. По сути, это заставляет сточные воды проходить два отдельных цикла очистки, более эффективно удаляя слой накипи перед отправкой воды в дренажное поле.

Обе камеры водонепроницаемы и разделены толстой стеной. Небольшая перегородка позволяет жидким сточным водам течь в одном направлении. Как и входная и выходная трубы, эта перегородка часто имеет Т-образную форму для предотвращения попадания твердых частиц.

Процесс очистки септической системы

Когда сточные воды поступают через впускную трубу, такие материалы, как жир и масло, всплывают наверх, а твердые отходы и отложения оседают на дно. Это делается для того, чтобы они не попали в сточные воды, когда они достигают дренажного поля. Твердые частицы могут забить там перфорированные трубы, а масла могут повредить выщелоченную почву.

На дне септика здоровая популяция анаэробных бактерий питается и переваривает органические отходы. Это помогает предотвратить преждевременное переполнение резервуаров и удаляет некоторые загрязняющие вещества из смеси.

На другом конце выпускная перегородка предотвращает попадание ила и накипи из септика в дренажное поле. После того, как стоки выходят из септика, они просачиваются в почву через перфорированные трубы. Дренажное поле представляет собой неглубокий участок непокрытой земли рядом с домом, который фильтрует неочищенные сточные воды через камни, грязь и песок для естественного удаления примесей. В конце концов, гравитация заставляет воду возвращаться в подземные водоносные горизонты.

Хорошая септическая система находится под землей и вне поля зрения. Обычно над каждой перегородкой есть смотровые окна, и большинство септиков также имеют порт доступа к люку, который позволяет перекачивать резервуар. Эти места доступа обычно закрываются пластиковой крышкой диаметром около 4 дюймов.

Как выглядит септик?

Снаружи подземный септик обычно выглядит как большая металлическая или пластиковая коробка. Обычно вы можете отличить эти септические системы по отдельным смотровым трубам в верхней части коробки, часто закрытым зелеными крышками. Большинство резервуаров имеют одну или две смотровые трубы и большие люки для откачки. Газы выпускаются через вентиляционную трубу.

Наземные септики обычно выглядят немного иначе. Они часто бывают большими и округлыми, поэтому на их поверхности не собирается мусор, который может повредить систему. Они также, как правило, изготавливаются из стекловолокна, полимеров или других материалов, устойчивых к атмосферным воздействиям.

С одной стороны резервуар имеет впускной патрубок, соединенный с перегородкой; с другой – выпускная труба. К выпускному отверстию прикреплена сеть небольших перфорированных труб, уходящих в почву дренажного поля. Размер этой площади зависит от того, сколько воды должен переработать ваш септик. Это будет зависеть от вашего ежедневного потребления воды и количества спален.

Что делает септик?

Септик предназначен для удаления из воды твердых частиц и примесей, которые со временем накапливаются. Понимание того, что делает септик, полезно для понимания того, как ухаживать за вашей септической системой. Большинство традиционных систем септических резервуаров имеют септический резервуар, который обычно представляет собой большой скрытый прямоугольный или цилиндрический сосуд, изготовленный из цемента, стекловолокна или полиэтилена. Это не считается чем-то необычным для септических систем, созданных до 19 века.75 иметь один отсек, а созданные после этого периода — несколько отсеков. В септике бактерии, которые выживают в отсутствие кислорода, разрушают часть органического материала. Сточные воды со всех сантехнических соединений стекают в септик, где тяжелые массы опускаются в самую нижнюю точку, где деятельность бактерий создает переваренную слизь и пары. Легкие массы, такие как жир, масла и липиды, поднимаются на высшую точку в попытках создать пленку накипи.

Очистка септика: не злоупотребляйте системой

Вы должны регулярно чистить септик, чтобы поддерживать его в отличном состоянии. В противном случае ваши стоки могут засориться, вы почувствуете запахи, а дренажное поле может забиться. Хорошая система должна нуждаться в откачке септика только каждые два-три года. Когда вы накачиваете свой резервуар, он удаляет твердые частицы, что улучшает поток и эффективность при очистке сточных вод. Легко повредить систему во время обслуживания, если вы не знаете, что делаете. Рекомендуем заказать профессиональную очистку септика. Это поможет вам убедиться, что ваш септик работает на оптимальном уровне, и предотвратит накопление токсинов в системе.

  • Не используйте добавки

Одной из самых распространенных ошибок при обслуживании является добавление химических и биологических добавок. Существует множество смываемых таблеток, которые, как утверждается, помогают вашей септической системе работать, ускоряя процесс распада или добавляя дополнительные бактерии. Вам понравится справляться с отказом септической системы с помощью этих химикатов. Они могут нарушить тонкий естественный баланс в вашем аквариуме.

  • Не промывать систему

Слишком быстрая промывка септических систем может повлиять на функционирование бактерий внутри. Это также может мешать пене и твердым частицам, повышая вероятность того, что они забьют компоненты системы.

  • Позаботьтесь о дренажном поле

Опасаться нужно не только резервуара во время планового обслуживания септика; дренажное поле так же важно. На этом участке нельзя строить или сажать что-либо с глубокими корнями. Также рекомендуется избегать парковки на дренажном поле, так как это может уплотнить почву и заблокировать сток сточных вод.

Не перегружайте септическую систему

Есть определенные вещи, которые нельзя смывать в канализацию при использовании септической системы. Септики могут обрабатывать только органические отходы и безопасные для септиков ткани. Вещи, которые могут перегрузить вашу септическую систему, включают:

  • Подгузники и предметы гигиены
  • Одноразовые салфетки
  • Краски и химикаты
  • Наполнитель для кошачьих туалетов
  • Кофейная гуща
  • Ткань и одежда
  • Крупногабаритные предметы

Перед тем, как отправить что-либо в канализацию, лучше всего проверить, является ли оно безопасным для септиков. Большинство типов туалетной бумаги безопасны для септиков, но биоразлагаемая бумага лучше всего подходит для того, чтобы не мешать жизненно важным бактериям. Перегрузка вашей системы может привести к неприятным запахам, закрытым туалетам и даже канализационным стокам, пробивающимся через поле выщелачивания.

Подробнее: Как долго обычно служат септики

Наймите лучших сантехников и проведите осмотр вашей системы очистки сточных вод уже сегодня!

Рекомендуется проводить осмотр септика каждые два-три года. Профессионал сделает это во время обычного сцеживания. Однако, если вы заметили признаки неисправности вашей септической системы, вы можете запросить проверку раньше, чем позже. Неисправная система может привести к перемещению необработанных отходов туда, где им не место.

Несмотря на то, что важно знать, как работает септик, домовладельцы всегда должны обращаться за профессиональной помощью по любым возникающим вопросам. Новые домовладельцы всегда должны планировать септическую проверку перед покупкой дома с установленным баком. Стандартная домашняя инспекция обычно дает только беглый взгляд на септик, поэтому лучше нанять специалиста, который подробно изучит систему, прежде чем совершать покупку недвижимости.

Если вам нужен специалист по бытовой сантехнике с прямым разговором и предварительной ценой, позвоните в The Original Plumber для любых услуг по септической системе, включая:

  • Проверка септика
  • Обслуживание септика
  • Установка септика
  • Ремонт септика
  • Откачка септика

От нашего офиса до вашего дома мы всегда ставим вас на первое место. Позвоните сейчас для бесплатной инспекции с нашими септическими подрядчиками.

Как провести линию септика из дома | Домой Руководства

Автор Chris Deziel Обновлено 19 декабря 2018 г.

Для создания септической системы требуется два участка трубы. Первый простирается от дома, где система обслуживает резервуар, где происходит разделение отходов и оседание твердых частиц. Второй простирается от резервуара до дренажного поля, где жидкости из резервуара рассеиваются в грунт. Монтаж первого участка трубы аналогичен монтажу обычной канализационной трубы. Он должен иметь наклон вниз к резервуару.

Расположение септического резервуара

Резервуар является сердцем септической системы. Его нужно располагать между домом и дренажным полем. Испытание почвы является обязательной частью каждой септической установки, и условия почвы могут потребовать размещения резервуара в менее чем оптимальном месте для рытья канализационных линий. Кроме того, необходимо соблюдать минимальные расстояния отступа от границ участка, действующих колодцев, поверхностных вод и других препятствий. Поскольку впускная труба бака наклонена в сторону бака, чем дальше бак от дома, тем глубже в землю его придется копать.

Глубина резервуара

Типичный септик имеет 4-дюймовое впускное отверстие, расположенное вверху. Труба, которая соединяется с ним, должна иметь уклон 1/4 дюйма на фут к нему от дома. Это означает, что на каждые 10 футов расстояния между резервуаром и домом входное отверстие должно быть на 2 1/2 дюйма ниже точки, в которой труба выходит из дома. Труба обычно выходит на уровне земли, но иногда она должна проходить под фундаментом или бетонной подушкой. Поскольку эта труба никогда не может изменить свой наклон, глубина основания или подушки определяет глубину резервуара.

Копание траншеи

Часто бывает проще выкопать траншею для септика, прежде чем вырыть яму для бака; для выполнения этой работы вам понадобится экскаватор, а бак будет мешать, если он уже находится в земле. Труба должна располагаться на 2- или 3-дюймовом слое дренажной породы, чтобы дождевая вода могла стекать, поэтому при копании учитывайте эту дополнительную глубину. Четырехдюймовая труба является стандартной, и она должна проходить достаточно далеко под домом, чтобы соединиться с основным грунтовым коллектором, который представляет собой трехдюймовую трубу, которая проходит вертикально мимо главной ванной комнаты и через крышу.

Меры предосторожности

Для установки септика требуются разрешения от местных строительных департаментов и департаментов здравоохранения, и вам нужно будет представить проектный план, прежде чем разрешения будут выданы. Лучше всего составить этот план вместе с местным строителем, который понимает особенности местности в вашем районе. Избегайте размещения резервуара, дренажного поля или любой из труб рядом с деревьями или кустами. Их корни будут притягиваться к трубам и могут эффективно блокировать их в поисках питательных веществ.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
