Подпорная стенка: конструкции, чертежи и строительство своимии руками

устройство стен и проектирование, ремонт и армирование, стены из дерева и кирпича, из плитняка и другие виды и их конструкции

Изначальная функция подпорных стенок – укреплять террасы и склоны. Конструкции подпирают земляную массу, не давая ей обсыпаться и рухнуть. Но человек на то и человек, что может абсолютно практичную вещь превратить изящный декор. Подпорная стенка не исключение.

Что это такое?

Необходимость устройства подпорных стенок – история не новая. С давних времен люди осваивали рельефную местность, возделывали на ней участки, умели найти баланс подстройки под природу и частичного ее обуздания. Террасы, «укрощенные» подпорными стенками, со временем стали привычным ландшафтным элементом.

Казалось бы, привычным только для гористой местности, но это неверно.

И даже на ровных, идеально плоских участках подпоры вполне полезны.

Зачем нужна такая вертикаль.

• Формирование террас. Даже если склон крутой, его можно превратить в площадку для отдыха, спорта, бассейна, наконец, разведения огорода. Надежной основой для таких террас и станет стенка.
• Укрепление склона и его декорирование. Срез склона будет стоек к осыпанию. Приятны для глаз и его четкие очертания. Если на участке захочется построить дорожки, сделать террасирование, без подпорных стенок тоже не обойтись.
• Зонирование. Известный инженерный прием – создать зонирование с помощью стенки. Это поможет сделать упорядоченной объемно-пластическую организацию территории.
• Освоение сложных рельефов. Разбить огород там, где это не совсем удобно сделать, помогут подпорные стенки.

Наконец, это единственный надежный инструмент, который позволит создать постоянные объекты, располагающиеся ниже/выше базового уровня сада, то есть горизонта. Эти сооружения будут хорошим отпором боковому давлению грунта. Они не дадут ему оползти, укрепят склоны, впадины, откосы, выпуклости.

Каждая подпорная стена – это одновременно функциональный и декоративный образчик. В ландшафтном дизайне они причисляются к вертикальным объектам и к элементам структурирования территории.

Если резюмировать сказанное, подпорные стенки оформляют перепады высот, зонируют территорию, прячут то, что хозяин желает скрыть, делают пространство гармоничным и упорядоченным.

Ну а в последние годы подпорные стенки из объектов, которые подчиняются СНиП и позволяют освоить сложные участки, преобразовались еще и в идеальную модель для воплощения дизайнерских идей. Стенки дают уникализировать участок.

Обзор видов

Особенности и характер создания стенок позволяют классифицировать объекты на определенные виды и типы. Главное деление – на укрепительные и декоративные подпоры. Все другие виды ранжирования так или иначе пересекаются с этими двумя.

По назначению

Стенки могут способствовать укреплению грунта на склонах и откосах. Они будут предупреждать грунтовое обрушение, не давать земле сползти. Те участки, которые располагаются недалеко от озер, рек или прудов, нередко сталкиваются с такими рисками. Если участок, к примеру, соседствует с оврагом, угроза без преувеличения серьезная. Потому одно из главных назначений стенки – укрепительное.

Среди других назначений можно выделить следующие.

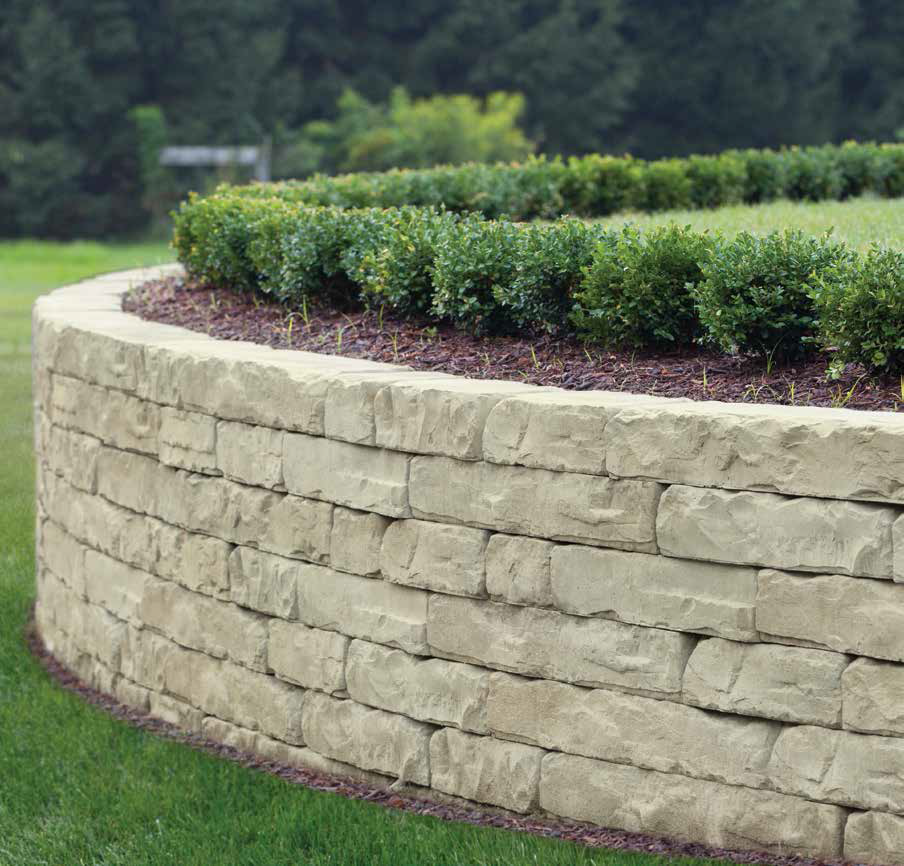

• Декоративное. Стенка может находиться на идеально ровном участке. Это стена, на которую хозяин имеет свои планы. Например, разбить перед ней особую клумбу или украсить стену вьюнами, поставить рядом скамью, организовать уголок для отдыха.

• Зонирующее.
  Если таким способом решено отделить разные функциональные зоны участка. Возможно, именно подпорная стенка отделит огород от сада или территорию для отдыха от фермерского уголка.

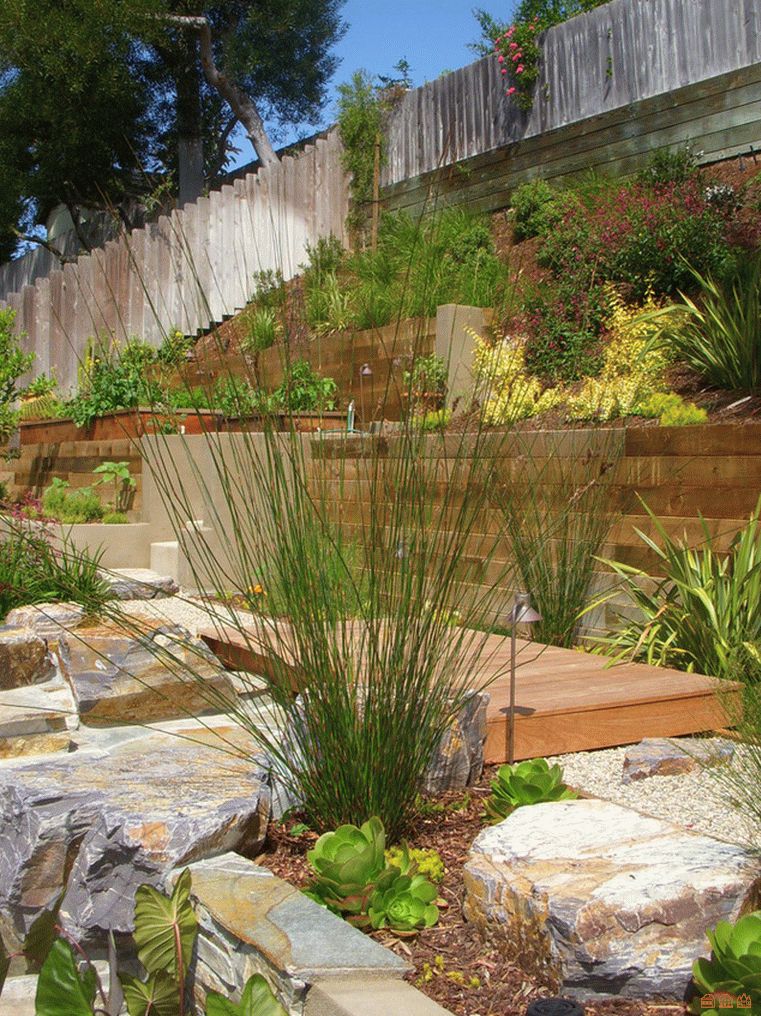

• Террасирующее. Горизонтальные площади, образующиеся в результате террасирования, можно наполнить плодородным слоем и сформировать благоприятные для будущего урожая условия.

Очень часто стенка является комбинированной: сразу несколько функций имеют запрос на участке, и решением становится строительство стены.

По устойчивости

Достижение устойчивости стенок часто связывают с их массивностью. И здесь тоже есть свое деление.

• Массивные. Масса стенки задает устойчивость на сдвиг и опрокидывание. Эти конструкции в большей степени материалоемкие, возводить их непросто. По высоте и ширине размеры этих конструкций могут совпадать.

• Полумассивные. Устойчивость стенки обеспечена комплексом условий: ее массой и земляным слоем, который лежит на фундаментной плите. Обычно это система из армированного бетона, часто монолитная.

• Тонкоэлементные. Это две железобетонные плиты, связанные одна с другой. Устойчивость в данном случае достигается массой грунта над плитой фундамента, на собственный вес расчет практически не идет.

• Тонкие. Устойчивость определяет только защемление объекта в грунте.

На этом классификация видов стенок не заканчивается. Уместно и такое деление.

• По расположению: есть отдельно стоящие стены, а есть те, что связаны с примыкающими конструкциями (например, с лестницами, нишами для посадок и пандусами).
• Виды стенок по высоте: низкие – не выше 1 м, невысокие или средние – от 1 до 2 м, высокие – от 2 м. По глубине заложения стенки бывают неглубокого и глубокого заложения. В последнем случае предполагается, что данный показатель больше ширины стенки в 1,5 раза минимум.
• По технологии возведения: монолитные и сборные. Монолитные изготовлены на заводах в виде отдельных фрагментов, их транспортируют к месту строительства и там превращают в один цельный объект. Они имеют уголковый профиль, могут быть консольными и с контрфорсами. Их делают из армированного бетона или бутобетона. Сборные стенки выкладывают из разных стройматериалов прямо на месте строительства.

Конечно, виды стенок – это еще и тип используемого материала в конструировании. И здесь тоже немало интересных вариантов.

Материалы

Когда-то давно для формирования стенок использовалось все, что было под рукой и могло быть полезным – бревна так бревна, камни так камни. Так называемый образ вневременного ландшафта эксплуатируется и сегодня. Но возможности выбора у современного владельца участка более широки.

Из чего делают подпорные стенки.

• Камень. Классика жанра, и самый органичный данному типу постройки материал. И даже если сегодня не строят из камня в силу дороговизны, то используют его для облицовки. Все дело в прочности и натуральности материала, его декоративной самодостаточности. Так как камень высоковесен, основание под него потребуется очень серьезное, а значит, проектировать фундамент надо тщательно.

• Кирпич. Кладка с его помощью обретает лаконичный рисунок, точный, выразительный. Может быть, слишком строгий и четкий для создания естественности в ландшафте, но не всем по нраву необузданность и своенравие камня. Кому-то хочется большей упорядоченности, ее и дает кирпич. Рисунок кладки может быть любым.

• Дерево. Традиционный материал сам по себе, но менее распространенный именно относительно подпорной стенки. Она кажется более весомой конструкции: уж лучше потратиться на булыжник, валуны, песчаник или плитняк, чем делать субтильную стенку с дерева – так многие считают. Но при грамотном выборе древесины, при ее качественной обработке, при отлично устроенной гидроизоляции деревянная стенка окажется долговечной. Чаще для ее создания берут брус или бревно. Используют и доски, но реже – если конструкция невысокая и не очень длинная. Деревянная стенка хороша на участке, где культ дерева буквально бросается в глаза.

• Бетон. Это будет прочный материал, если не самый прочный для подпорной стены. Да и в пластичности ему не откажешь. Форму и размеры можно выбирать. Если не хочется оставлять бетон в чистом виде, никто не отменял декоративную отделку – а там хоть камень, хоть даже керамическая плитка.

• Металл. Что и говорить, используется он редко. Но если сооружение будет низким, такой вариант стоит рассмотреть. Если оформлять перепады высот металлическими листами, лучше, если они будут наклонными. Изогнутая форма или ломаная – возможность вспомогательного армирования. Поверхность можно отполировать, но многие сегодня предпочитают натуральность – в естественной ржавчине тоже есть своя эстетика.

• Металлическая сетка. Вынесена в отдельный пункт, так как речь идет о габионах. Габион – это конструкция-ящик из металлической сетки, а наполнен этот ящик камнем. Этот объект отличается гибкостью, подвижностью конструкции (при набухании грунта это кое-что да значит). Установка габионов возможна также только на подготовленное основание. Они должны быть скреплены друг с другом. Внутренняя сторона защищена геотканью.

• Другие варианты. Подпорные стенки сооружают из покрышек и шифера, из шпал и профлиста. Их устанавливают на винтовых сваях. Можно и вовсе изобрести свой вариант, который, возможно, никому в голову не приходил.

Комбинированные конструкции тоже могут быть интересной идеей. А вот что именно взять и почему тот материал, а не другой, можно понять после этапа проектирования. А точнее, после анализа этого этапа: все встает на свои места.

Проектирование

Подпорная стенка должна быть прочной и устойчивой – вот главные особенности конструкции, которая должна быть стойкой к активному и пассивному давлению грунта. Эти особенности задает строгий расчет, детализированный проект с чертежом, который и будет руководством к строительству.

8 тезисов о проектировании подпорной стенки.

1. Высоту постройки задает характеристика рельефа и высота тех террас, которые будут заложены. Стенка ведь не всегда крепость, порой это укрепление клумбы или даже грядки. И высота 30 см – тоже нормальная для стенки.
2. Ширина объекта зависит от того, насколько прочен грунт. Чем прочнее последний, тем уже основание стенки. Если же почвы отличаются рыхлостью и сыпучестью, устойчивость стенки должна возрастать. На песчаных участках, к примеру, ее ширина может достигать половины ее же высоты.
3. Для роста устойчивости стенки основание можно соорудить более широким, нежели вершина. Или даже стенку могут устраивать с уклоном. Внутренняя часть конструкции специально может быть неровной, так как это тоже идет на пользу устойчивости: так почвенные слои сильнее прижимают стенку к основанию вниз, а не валятся только сбоку.
4. Ширина стенки зависима и от материала, из которого она изготавливается. Толщина ж/б конструкции вполне может быть 10 см, каменная стенка – 40 и больше.
5. Подпоры высотой от 30 см должны иметь фундамент. И даже те, что ниже, обеспечиваются песчано-гравийной подушкой в качестве основания. Фундамент закладывается либо на одну треть высоты будущей стены, либо делается сообразно глубине, на которую промерзает почва. Характер грунта, уровень залегания вод тоже сказывается на размерах фундамента.
6. Без закладывания дренажа проектирование не будет грамотным. Вода будет скапливаться позади конструкции, увеличит давление на нее, то есть последствия могут быть деструктивными. А зимой вода и вовсе вздувает грунт, что способствует растрескиванию стенки. Потому без дренажа и гидроизоляции однозначно не обойтись.
7. Чтобы вода благополучно стекала, трубы дренажа укладывают вдоль стены над фундаментом. В учет берется уклон, который рассчитывается по стандартным для установки дренажа параметрам. Еще, как вариант, можно с шагом в метр установить в стенке под наклоном дренажные сквозные трубки (диаметр – 5 см). А дренажный слой из щебня позади стенки будет обеспечивать полную защиту от действия воды.
8. Чтобы вода не попала в швы конструкции, в верхней части можно соорудить козырек, оснащенный каплесборником. Или просто облицевать верх более массивными плитами.

Особенности строительства

Так как материалов, использующихся для конструирования подпорных стенок, много, то и алгоритмов строительства тоже несколько. Подробнее рассмотреть пример сооружения можно на технологии возведения так называемой сухой стенки.

Внимание! Сухая подпора – конструкция, при укреплении склона в которой задействуются естественные условия, вес камня или другого материала. Это всегда сооружение с небольшим наклоном в сторону того участка, который подпирают.

Алгоритм строительства.

1. Чтобы создать подушку в основании подпоры, надо вырыть траншею достаточной глубины (в половину предполагаемой высоты) и ширины, которая дважды превышает ширину объекта.
2. На три четверти эту траншею заполняют следующим составом: щебень, крупнозернистый песок, гравий, минеральная смесь. Это крупнофрагментарный дренаж. Такую подушку создают строго послойно, после насыпания слой хорошенько смачивают.
3. Первый камень либо плита устанавливается ниже почвенного уровня, его/ее утапливают на этой подушке.
4. Пространство между почвенным откосом и камнем/плитой надо засыпать гравием, крупнофракционным песком, минсоставами. Словом, надо создать подходящий буферный слой.
5. Стенка возводится медленно: камень за камнем, с некоторым смещением в сторону откоса. Свободное пространство внутри заполняется гравием либо дренажом.

И еще несколько советов для разных видов стенок.

• Для качественного строительства конструкции из бетона нужно не только правильно подобрать и замешать состав, но и произвести армирование, опалубку. Сначала идет дренаж, потом фундамент, затем устанавливается опалубка и арматура под каркас.
• Если стенка длинная, в ней предусматриваются термозазоры и спецдренаж для водоотвода.
• Габионы также устанавливают на подушку из песка и щебня.
• Комбинированные подпоры строят по правилам сухой кладки, отдельные элементы можно скреплять цементом. Так можно не самые устойчивые камни скрепить с более мелкими деталями.

Какие растения посадить?

Ландшафт на даче можно сделать уникальным, в том числе и благодаря подпорным стенкам. На контрастном фоне особенно отчетливо, даже художественно прорисуется форма кустов. А если этот участок еще и подсвечивает солнце, будет настоящая красота. Замечательно здесь уживутся ампельные культуры, ведь их свисающие плети найдут, куда им эстетично тянуться.

По верхнему краю конструкции удачно будут выглядеть кустовые раскидистые культуры, замечательное решение – кустарники-стланики. Почвопокровные и плетистые образцы тоже уместны здесь. Найдется место и гортензиям, а также низкорослым спиреям. Если не хочется отказываться от традиционных роз и пышных пионов, от лилейников, их локацией также может стать подпорная стенка на территории. Подойдут этому месту папоротники, злаковые, вьюнки, изящные лобелии и нежные настурции. И скромные петунии тоже украсят это место.

Однолетники можно выставить в кашпо поверху подпоры – будет оригинально и уютно. Правда, такое замечание касается только широкой конструкции.

Если стенка высокая, почему бы не высадить рядом лианы. Они оплетут стену зеленью, будет очень красиво. У основания отлично приживется клематис, аквилегий и девичий виноград, хмель.

Растения, которые высаживаются по верху, могут создать прекрасный флористический хор с культурами, посаженными у основания. Но нужно учитывать правила масштаба, если два ряда будут спорить друг с другом, красоты не получится. Придется выбрать, какой из рядов солирует, а какой – дополняет солиста. Смыкаться растения не должны (если это возможно, конечно), перекрывать стенку целиком – тоже бессмысленный вариант.

А можно и вовсе остановиться на таком пути, как соорудить подпорную стенку-кашпо. Да, это решение не консервативно. Но зато на данной конструкции места хватит всем насаждениям. К слову, выполнить такой объект несложно из готовых модулей. Можно в бетонную стенку вмуровать сами кашпо либо подходящие ящики. А выращиваться культуры будут по нормам вертикального озеленения.

Нюансы ремонта

Ремонтировать подпорную стенку в 90% случаях приходится, если что-то нарушено в ходе строительства. Но многое поправимо.

Дефект стенки и способ его устранения.

1. Снизу стенки либо даже по всей высоте пошли вертикальные трещины. Это происходит из-за недостаточного заглубления основания, морозное пучение способно привести к трещинам. Их можно расшить и заполнить специальным клеевым составом либо гидравлическим цементом. Но сначала трещины придется зачистить. Если дефекты очень широкие, ничего не поделать – стенку придется перестраивать.
2. Часть стены из камня или кирпича выпирает вперед. Это случается из-за плохого дренажа за телом конструкции. Можно исправить созданием дренажных отверстий в 15 мм немного выше грунтового уровня. Но такое решение подойдет только невысокой стенке, сооруженной в условиях сухого климата. Обычно все же решаются вскрывать гравийную засыпку, укладывать дренажную трубу и использовать геотекстиль. Иногда гравий приходится промывать от загрязнения грунтовыми частицами.
3. Разрушается нижняя часть стенки. Это случается либо под силой собственного веса, либо из-за серьезных промахов в ходе возведения. Иногда проще перестроить стенку, чем браться за исправление. Обычно поврежденный участок действительно перестраивают, применяется армогрунтовая вставка.
4. Деревянная подпора гниет. Диагноз логичен, если обработка дерева антисептиком проведена плохо, а то и вовсе проигнорирована. От сгнивших брусьев придется отказаться, а целые – обработать и уложить снова.
5. Часть стенки провисает. Основание конструкции могло в одном месте провалиться, и часть ее тела из-за этого становится ниже. Это обычно касается стенок из камня и кирпича, которые построены на участках, близких к воде. Масштаб дефекта должны оценить специалисты. Если все не так плохо, основание стенки перестраивается, как и поврежденный участок. Но часто эксперты разводят руками и говорят, что нужно решаться на новую стену.

Иногда стенку разрушают корни деревьев. Если их высадить сразу за стеной, со временем такой форс-мажор действительно возможен.

Корневая система будет давить на стенку, и трещины не заставят себя ждать. Тут пора действовать на упреждение: надо высаживать в зоне стены те деревья, корни которых растут не вширь, а вниз. А еще можно использовать геотекстиль, он не даст корням разрастись в неверном направлении.

Даже если владелец участка не любит строительные мероприятия, не хочет особенно вникать в понятия анкерных креплений, армирования, модулей, одна только эстетика подпорной стены может заставить его мыслить гибче. Это очень красиво и практично. Наконец, всегда есть вариант для размышления – можно ведь и специалистов пригласить, если в собственных силах нет уверенности.

Подпорная стенка на участке с уклоном: как сделать, устройство

Путешественники и просто любители горных дорог привыкли видеть подпорные стенки — сооружения, защищающие от разрушения почвы и ее попадания на проезжую часть. Серая каменная преграда под зелеными склонами стала привычной частью природного пейзажа. Больше полувека назад появились некоторые разновидности подпорок. В наше время в частных владениях есть также ограждения преимущественно с декоративным значением и соответствующей облицовкой. Перепады высот теперь активно используют в ландшафтном дизайне. Их оставляют в первоначальном виде, скрывают или как-то подчеркивают. Подпорные конструкции собирают из десятка разных материалов и при кардинально отличающихся технологиях. Используют геотекстиль, металлические сетки, свайные столбы. Обычные стеновые конструкции укладывают слоями или одним блоком. В результате дороги получают защиту от оползней, а в частных владениях улучшается почва.

Устройство и функция

В простом значении подпорные стенки делят на укрепительные и декоративные. Различие между видами состоит в разной степени нагрузок и воздействия. Конструкция непременно включает в себя подземную, надземную части и защитные коммуникации. На фундамент давят грунт и сама стенка. Наземная часть (тело) закрывает возвышение и с внешней стороны. Бывает ровной и косой. Защитную роль играют дренаж и водоотвод. Эти коммуникации отводят воду и влагу, избыточно накапливающуюся на внутренностях.

Подпорные поверхности выполняют 4 функции: зонирования, укрепительную, защитную и декоративную. Первая подразумевает отделение неровных ухабистых участков от остальной территории. Укрепление означает фиксацию грунта и препятствование осыпанию. Дополнительно — это защита целостности построек. Декоративность выражается качествами облицовки, разнообразием формы и высоты.

Особенности проектирования

Проектирование должно выполняться на основании:

1. Чертежей плана.
2. Отчета об инженерно-технических изысканиях.
3. Технологического задания.

СНиПы и нормы обязывают строителей учитывать факторы окружающей среды и свойства материалов. Это — нужный уровень водонепроницаемости, изменения в физико-механических особенностях грунтов, передача горизонтальных нагрузок, возможность применения распорных и анкерных конструкций. В нормах есть рекомендации по мероприятиям и конструктивным решениям, направленным на снижение давления на ограждение. Включая использование геотекстиля и разгружающих элементов. Для определения бокового давления почвы учитывают внешние нагрузки и воздействие на массив. В том числе от расположенных рядом строений, их фундаментов, строительных механизмов и нагрузок с проезжей части. Помимо этого, нужно учесть наклон граней к вертикали и смещение границ инженерно-геологических объектов от горизонтальной оси. В проекте рассчитывают деформационные характеристики стенки и прочностные на стыке ограждения и грунта.

От чего зависит прочность подпорной стены

Прочность напрямую связана с устойчивостью и способностью выдерживать давление. На стенку воздействует большая масса почвы, но при этом медленно движущаяся в результате геологических процессов. При возведении преграды учитывают ее собственный вес, близость ж/д путей и сейсмическую активность. Помимо этого, явления, связанные с воздействием водных потоков: высоту залегания подземных вод, вероятность размывания дождями, набухание почвы зимой. Подпорный элемент с высотой 2 метра и более устанавливают с учетом силы ветра, типичной для региона. Прочность прямо зависит от толщины стены. Последний показатель подгоняют под тип и уровень почвы, высоту преграды. Чем выше параметры высоты рельефа и самой стены, мягкости грунта, тем большая понадобится толщина. При этом избыточный собственный вес может стать причиной трещин.

Основные моменты строительства опорной стены

Технология строительства включает сложные аспекты. Расчеты производят исходя из критериев прочности, надежности и желаемого срока службы. На компактных участках допускается самостоятельное возведение. В этом случае действуют также другие ограничения и нормы. Стену строят своими руками при условии устойчивости грунтов. Супесь, гравий, щебень и глина — приемлемые варианты. Следует также иметь в виду, что самостоятельное укрепление почвы на склоне категорически запрещено. Стены возводят на субстрате с промерзанием в пределах полутора метров от поверхности. Самостоятельное устройство имеет ограничение в 1,4 м на высоту для наземной части преграды. Расчеты для габаритных конструкций производят профессионалы: определение параметров усложняется с увеличением высоты забора выше упомянутого показателя. Нормы допускают уровень залегания подземных потоков на глубине не менее 1 метра, в идеале — от 1,5.

Закладка фундамента

Основание формируют под стенки выше 30 см. Глубину фундамента увеличивают по мере рыхлости почвы. В плотный субстрат заливают основу с пропорцией 1:4 по отношению к наземной части. Основание на одну треть от ограждения закладывают в грунтах средней мягкости. На рыхлой и неустойчивой земле под фундамент приходится оставлять половину общей высоты. Самые надежные варианты основания имеют в составе щебень или гравий и песок, уплотненный цементом или глиной. Раствор заливают в подготовленную опалубку по принципу ленточного фундамента. Устройство нормальной подпорной стенки предусматривает крепкое основание и такое же ограждение. От внутреннего разрушения постройку защищают слоем гидроизоляции. Меры на противодействие влиянию влаги включают организацию водостоков и дренажа. Путь для водоотвода следует планировать заранее.

Возведение стены и увеличение ее устойчивости

Метод строительства зависит от материала. В большинстве случаев контактную часть склона выравнивают. Возведение каменной конструкции производят с использованием больших камней, объединяющих стену с почвой на нужном уровне, вокруг которых и строят ограждение. При этом выдерживают расстояние для дренажной прослойки. Ее организовывают через зазоры. Сами камни собирают мозаикой и скрепляют цементной смесью. В промежутках высаживают растения с мочковатыми корнями. Они укрепят стену. Помимо этого, есть еще около десяти методов повышения устойчивости. Во-первых, внутреннюю сторону стенки возводят под наклоном к земле. Неровные грани на внутренней поверхности снижают давление. Пустотелые гранулы в дренаже снимают лишнюю нагрузку. Выстроенные консоли снаружи и разгрузочные площадки на внутренней части строения тоже повышают устойчивость.

Некоторые технологии возведения:

1. Макволл.
2. Террамеш.
3. Зеленый Террамеш.

Организация водоотвода

Есть продольный, поперечный и комбинированный варианты. Первый тип обустройства, называемый также подземным, означает прокладку вдоль ограды асбоцементной, керамической или гофрированной трубы толщиной 10—15 см. Ее заворачивают в геотекстильный материал, который вбирает воду. Жидкость попадает в трубу через небольшие отверстия, и «уходит» за пределы террасы. Поперечный вид отвода организовывают с добавлением отверстий в каждом втором-третьем ряду диаметром в пределах 10 см. Способ может подразумевать монтаж трубок под наклоном, чтобы вода быстро покидала участок. Водоотвод — это в том числе защита от воздействия атмосферных осадков. В строение добавляют карнизный блок с небольшим уклоном — он защищает от попадания воды в систему и, соответственно — от разрушения стенки во время морозов. Правильный выбор можно сделать после изучения погодных особенностей местности.

Дренаж между стеной и землей

После сооружения стены и паузы в несколько дней на простой переходят к заполнению промежутка между склоном и оградой. Используют крупнообломочные грунты, крупный песок, гальку, гравий. Еще применяют крупные частицы: разные отходные материалы, фрагменты кирпича. Гравий оказывает значительное давление на конструкцию, но в дренажной системе это — дополнительный слой. Грунт и дренирующие смеси укладывают послойно, на каждом этапе система трамбуется. Для подпорной стены лучшими вариантами считают пески, супеси и крупнообломочные грунты. Вверху укладочного материала обычно применяют растительный грунт. После утрамбовки последнего пласта ограждения, его оставляют на пару недель без нагрузок. За это время материал-укрепление получит основную массу свойств. Важно, чтобы сверху находился снятый раньше грунтовый пласт с достаточной концентрацией гумуса. Только потом приступают к обустройству террасы.

Грунты с растворимыми и органическими включениями примерно на 5 % от общей массы непригодны для обратной засыпки!

Использование гидроизоляции

Целесообразность изоляции определяют по двум критериям: типу поверхности материала и разновидности грунта. По первому параметру выделяют пористую и гладкую структуры. Губчатая быстро впитывает влагу, имеет высокие показатели водопроницаемости. В то же время на ней часто образовывается конденсат, что приводит к снижению прочности. В свою очередь, для сухого типа грунта достаточно напыления гидроизоляционного покрытия или мастики. Изоляцию влажной почвы организовывают рулонными материалами. Обычно на подпорных ограждениях применяют обмазочную гидроизоляцию водонепроницаемыми составами. Данный тип защиты наносят в сухую погоду на подогретую поверхность. Вариант с поклейкой гидроизоляции предусматривает применение рулонных материалов для кровельной функции и мастик как связующих агентов. Мембранную изоляцию кладут на обмазку. Можно заказать и профессиональную гидроизоляцию.

Некоторые варианты гидроизоляции:

• кровельная толь;
• рубероид.

Как произвести расчет подпорных стенок разных видов и конструкций

Расчет подпорных заграждений и их фундаментов производят по двум группам предельных состояний. По первой из них вычисления осуществляют в связи с 6 видами проверок. Речь идет об устойчивости стен к сдвигу, повороту и опрокидыванию, а также о несущей способности и прочности основания. Проверки касаются также прочности узлов и соединений, фильтрационной устойчивости и аналогичного показателя у распорных элементов. В расчеты по второй группе входят данные по стойкости к трещинам и прочности соединения «фундамент — подпорная конструкция». Для подпорок типа «стена в грунте» выполняют расчет по стенкам траншеи с тиксотропным раствором. Для ограждений из отдельных частей производят вычисления по параметру продавливания почвы между разными элементами. Расчет гибких стен с распорным или анкерным креплением делают на основании нелинейных контактных моделей или численных методов с нелинейными моделями сплошных сред.

Особенности возведения опорной стены из разных материалов

Исторически самым популярным вариантом был скрепленный бетонными растворами камень, но в последнее время появляется все больше альтернатив:

• полнотелый кирпич;
• дерево;
• сваи;
• шины;
• геотекстиль.

Природный камень выглядит органичнее остальных материалов. Его закрепляют с помощью композитов, но иногда валуны используют для наполнения металлических решеток. Тогда получают габионы — подпорки с повышенной несущей способностью. Деревянные постройки собирают вертикально или горизонтально. Первая методика оставляет больше решений в плане обустройства участка, не требует подбора одинаковых элементов. Кирпичные строения возводят с определенным типом кладки, в половину, в целый и т. д. Делают обычные кирпичные ряды, с фундаментом. Бетонные стены бывают сплошными и сборными. Их армируют и выравнивают штукатуркой. Облицовывают плиткой или черепицей из-за однообразного внешнего вида. Ограждения из покрышек могут достигать крупных размеров. Их возводят в сжатые сроки. Наполняют с помощью лопаты — песком, щебнем и грунтом.

Из бетона

В большинстве случаев бетонные стенки формируют путем заливки. Сначала роют траншею, глубину подбирают в соответствии с высотой планируемой стены и особенностями почвы. Дно покрывают гравием и щебнем. Потом формируют арматурный каркас: форма может быть произвольной. Следующим делом устанавливают опалубку. После этих манипуляций переходят к заливке бетона. На этом этапе предусматривают трубки для отвода жидкости. В случае чего отверстия проделывают после застывания с помощью алмазного бурения. После засыхания бетона снимают опалубку и штукатурят стены для выравнивания. В дальнейшем переходят к отделочным работам. Бетонные конструкции считают одними из наиболее долговечных. При этом установка ограждения может производиться с применением сборных железобетонных систем. Тогда прибегают к резке алмазными кругами.

Из полнотелого кирпича

Это один из самых бюджетных материалов. Более того, кирпичи остаются после строительства других объектов. Для декоративного покрытия используют отходные фрагменты, а также старые и битые элементы. Кирпич — лучший материал для подпорных конструкций со сложной геометрией, к примеру, с выступами, углублениями, углами, закруглениями. Технология кладки не отличается от варианта обычного строительства. В то же время для невысоких преград выбирают укладку в полкирпича. Укрепления выше 1 метра возводят техникой в полный кирпич, дополнительно с усилением арматурой. Фундамент обустраивают перевязкой и гравийным дренажом. За стенкой делают усиленный водоотвод, так как кирпич плохо переносит влажность. Сооружение обычно отделывают — декоративной плиткой. Дизайнеры при этом используют любые текстуры и цвета.

Из природного камня

Классический, надежный и стильный вариант стенки. Каменное ограждение органично сочетают с любой цветовой гаммой. Высокую стоимость материала можно компенсировать за счет собственных материалов. Их собирают в горной местности, причем за несколько дней находят достаточное количество для большой ограды. Стенки возводят из округлых валунов, прямоугольных каменных блоков, острых фрагментов скальной породы. В регулярных садах часто используют блоки из известняка или песчаника с укладкой ровными рядами. Валуны разных габаритов укладывают для имитации естественного нагромождения. Строительство начинают с рытья траншеи, заполнения фундамента и организации дренажа. Основание укрепляют проволокой, арматурой и металлическими строительными отходами. Низкие стенки возводят на камнях, на половину зарытых в землю. Пустоты иногда заполняют грунтом с семенами растений. На крутых склонах камни скрепляют цементным раствором.

Из природного камня можно возводить габионы — тогда материал будет закреплен в прочной металлической решетке.

Из дерева

Средний по цене метод строительства. Стены с горизонтальной кладкой возводят из идеально ровной, высушенной древесины. Обычно из бревен, но используют также бруски — берут цельные, так как клееные под воздействием дождя могут расслоиться. Возможна вертикальная и горизонтальная установка. Во втором случае, помимо других качеств, нужно подбирать элементы одинаковой длины и толщины. Их скрепляют поперечинами, хомутами и арматурой. Вертикальная кладка — более быстрая, удобная и экономичная. В этом случае можно применять отходные пиломатериалы с разными габаритами. Иногда преграды возводят из стволов, спиленных прямо на даче или где-то поблизости. Например, из старых бревен или мертвых деревьев. Для невысоких стенок по 40—90 см берут также фрагменты из неровных стволов фруктовых деревьев. На извилистых участках устанавливают именно вертикальные ограждения.

Использование габионов

Отдельного внимания достойны стенки-габионы. Их выполняют в виде металлического каркаса с большим количеством пустого места внутри. Это решетка с шагом в 5—10 см, соответственно для камней диаметром от 7—12 см. Сетки делают из стальной проволоки. Соседние блоки при этом прочно соединяют. Надежность укреплений зависит напрямую от массы камней. Способность удерживать почву на склоне у габионов намного выше, чем у обычной подпорной стены. Укладка будет простой в техническом плане, ведь не понадобятся укрепляющие слои и фундамент. Положительный момент заключается и в возможности многоуровневой установки. При этом природного сырья потребуется больше. Габионы используют уже давно в горных местностях, особенно вдоль рек. Высокие ограждения ставят в местах, где наблюдаются камнепады. В последнее десятилетие конструкции приобрели популярность в ландшафтном дизайне. Появились фигурные варианты, не выполняющие функцию стены.

Системы со временем только укрепляются, ведь пустоты между камнями заполняются грунтом и растениями.

Из покрышек

Один из наименее трудоемких и самых дешевых вариантов. Тем более, что в шиномонтажных сервисах покрышки иногда отдают даром. Шины обрабатывают огнеупорными средствами и устанавливают вдали от жилых домов. В процессе строительства старые шины выкладывают рядами в колонны. В центре каждой забивают анкерные сваи. Потом покрышки плотно заполняют песком и щебнем, часто еще и грунтом. Ряды же крепят болтами. Ограждения из покрышек возводят также методом настилания. У шин вырезают одну боковину. Первый ряд наполняют песчано-щебневой смесью по самый верх. На него кладут прочный листовой материал. Чем тяжелее слой, тем надежнее будет стенка. Последующие ряды кладут по такому же принципу, в чем-то похожем на кирпичную кладку. Стенку потом закрепляют анкерными сваями с внешней стороны — без них возможно смещение всей конструкции.

Из шпунтовых свай

Конструкция будет состоять из сплошного ряда. В качестве материала выбирают что угодно: железобетон, дерево, металл и даже пластик. Боковые поверхности свай оборудуют передним и задним соединительными замками. В почву сначала вбивают сваю с передним соединением. После нее монтируют элемент с задним замком, в сторону этого крепления. Обе детали соединяют, и добавляют плотности с помощью связывающего вещества. Оно также препятствует продольному смещению столбов относительно друг друга. Вдоль пешеходной зоны высота преграды должна составлять минимум 1 м. Для ограждений формируют дренажные системы для оттока грунтовых и атмосферных вод. Делают каналы и желобки с гравием и щебнем. Гидроизоляцию устраивают двумя пластами горячего битума, дополнительный второй — на случай, если в почве есть соединения с агрессивной реакцией на составы из битума.

Армогрунтовая подпорка

Ее применяют как альтернативу каменной или деревянной стене. Конструкцию формируют путем заполнения грунтом геотекстильного полотна. Сейчас подпорные стены собирают с добавлением смесей земли и щебня в плетеные георешетки. Специальный текстиль с натуральным наполнителем выкладывают в несколько ярусов. Ограждение закрепляют металлическими анкерами, причем для надежности и защиты от смещения количество деталей увеличивают. Сверху подпорное сооружение отделывают плитами. Армогрунтовые конструкции выгодны в сейсмоопасных зонах, ведь эффективность геополотен при неравномерной осадке выше, чем у жестких строений. Решетчатая система способствует тому, чтобы почва выдерживала большие нагрузки и сохраняла целостность на участках с максимальной крутизной. Текстиль для горизонтального армирования обладает всеми важными качествами:

• Высокой прочностью на разрыв.
• Сильным сцеплением с грунтом.
• Низким уровнем деформации.

Подпорная стена в ландшафтном дизайне

В этой сфере дизайна ограждения с подпорной функцией выступают в роли центрального элемента: в ландшафтном искусстве активно используют перепады высот и каскадные формы. Подпорные стенки сочетают с дорожками, альпийскими горками и клумбами. С цветниками создают подобие «висячих садов». Опоры в 50—70 см в высоту выполняют также основную функцию. Конструкции выше 1 м устанавливают в основном для сдерживания почвы или подчеркивания высоких форм рельефа. В ландшафтном дизайне материалами изготовления стенок выступают камень, металлы, цемент и пластик. При этом укрепительные конструкции бывают полноценными, компактными или же выполняются из габионов. Последние представляют собой металлические решетки с наполнением крупными камнями. На фоне зеленой травы, растений и цветов эти изделия выглядят органично. Вдобавок получится неплохая экономия.

Заключение

Подпорные ограждения бывают укрепительными и декоративными. Стены используют из соображений безопасности: они защищают от оползней и уменьшают масштаб возможных разрушений. Над дизайнерской составляющей следует задуматься всем, кто пока не хочет покупать рельефный участок. Ведь опорами не только улучшают почву, с их помощью формируют уровни и плавные переходы, даже террасные ландшафты. Перед возведением конструкций изучают почву, внешние факторы в плане нагрузки и давления, учитывают количество осадков. Стены строят из натурального камня, дерева, кирпича, бетона, свай и покрышек. Специальные конструкции делают из геотекстиля, металлических каркасов. На высокие ограждения выделяют фундамент, обычно ленточный. Затем возводят основную часть стены, оставляя промежуточный слой. В конце работ обустраивают водоотвод, дренаж и устанавливают гидроизоляцию.

Подпорная стена из бетона: технология, фото, чертежи, дренаж

Бетонную подпорную стену сооружают для улучшения ландшафта на дачной территории и продления его срока эксплуатации за счет подпорной технологии. Конструкция нужна для распределения подворья на зоны, предотвращения эрозийных разрушений, укрепления грунта.

Основные принципы возведения подпорной бетонной стены

Неровности ландшафта доставляют дискомфорт в использовании. Из-за этого многие застройщики стремятся сделать почву ровной на участке либо сделать 2-3 зоны с горизонтальными конструкциями. Главная проблема, с которой сталкиваются работники, — давление грунта на опорное сооружение. Это может быть чревато последствиями:

• опрокидывание сооружения на фоне потери устойчивости;
• разрушение целостности конструкции.

Для предотвращения проблем были созданы две технологии, направленные на предотвращение повреждений в процессе эксплуатации:

• создание массивных стен с большим весом. Так боковые подвижки помогут предупредить сдвижение конструкции со своего места;
• сооружение тонких бетонных стен, где имеются элементы, вовлекают часть почвы в развитие усилий, нужных для исключения вероятности противоположного опрокидывания.

В первом случае технология бетонной подпорной стены требует превысить расход цемента и арматуры, чтобы подпорная стена из бетона была устойчивой. Второй подразумевает под собой обильные земельные работы. Технологию выбирают, исходя из имеющегося бюджета, особенностей участка и наличия свободного времени. Вся бетонная поверхность стены контактирующая с грунтом  в обязательном порядке должна быть защищена гидроизолирующим материалом. Бетон обрабатывают в обязательном порядке из-за его пористой структуры. Если не провести завершающую отделку, на сооружение будет воздействовать влага, что приведет к его скорому разрушению.

Главными качествами опорок является устойчивость к сильному давлению, а также выдержка неблагоприятных погодных условий. Но иногда конструкция подвергается негативному влиянию, которое значительно сокращает срок ее эксплуатации. На устойчивость опорок может влиять целый ряд факторов: общий вес строения, почвенные особенности и грунтовое давление.

Виды подпорных стенок и особенности их возведения

Существует несколько видов бетонных стен. Каждый из них имеет свои особенности. Характерные признаки бетонной опоры:

• имеют большую массу;
• отличаются трапециевидной формой с расширенным основанием;
• при высоте более 30 см заливка фундамента не требуется, достаточно оснастить основание стены нерудным материалом на глубину до 40 см;
• при высоте стены от 50 см основание заливают фундаментом на глубину до 50 см.

Средние стены чаще всего устанавливают на загородных участках с перепадами высот до 1 м. Здесь сооружают стены высотой до 150 см. Особенности подобных конструкций:

• при больших перепадах применяют тонкостенную конструкцию любого типа;
• в процессе установки укладывают полимерные трубы, которые располагаются немного выше залитого фундамента;
• шаг поперечных дренов держится на отметке 1 м;
• в узел примыкания укладывают желобу;
• перфорация внутри дренов не требуется;
• уширение пяты применяют, если на приусадебном участке наблюдается перепад высот.

Высокие подпорные стены необходимы на сложных ландшафтных участках. Они имеют высоту до 200 см. Принцип проектировки:

• использование тонкостенных конструкций;
• защита от опрокидывания в виде анкера или контрфорса. Выбор осуществляют в зависимости от материальных возможностей и пожеланий застройщика;
• длительные работы за счет дополнительного бетонирования элементов, предотвращающих опрокидывание.

Стены с уширением пяты используют при небольших финансовых возможностях. Здесь идет значительное уменьшение количества бетона. Принцип установки заключается в следующих моментах:

• разметка территории и создание траншеи для установки;
• укладка подстилающего слоя из щебня или песка;
• дренаж конструкции;
• армирование;
• заливка.

Трапециевидная подпорная стена используется на участках с сильным перепадом высот. Особенности ее установки:

• на начальном этапе потребуется провести разметку территории с применением натягивающих шнуров. Здесь необходимо быть предельно точным.
• траншеи вырывают на глубину не более 40 см. Обязателен подстилающий слой из песка или щебня.
• укрепление опалубки в виде переднего щита.
• армирование осуществляется при помощи продольных прутков.

Бетонирование трапециевидных стен осуществляется путем укладывания материала слоями по 40 см. Уплотняют конструкцию вибратором.

Функции подпорных стен

Грамотная установка подпорного сооружения будет уместна в следующих случаях:

• сооружение функциональных участков;
• укрепление грунта;
• защита построек на участке от неровностей ландшафта;
• декорирование дачного участка;
• выравнивание надела.

Бетонные конструкции отличаются простотой в установке. Однако это не отменяет необходимости проводить точные замеры, учитывать особенности участка. Строительство осуществляют только после грамотной проектировки, которую все же лучше проводить в присутствии эксперта.

Установка опорных бетонных стенок

Многие застройщики рекомендуют проводить замеры на участке при помощи экспертов. Так можно снизить процент вероятности ошибок и последующих осложнений. Если такой возможности нет, и установка проводится самостоятельно, лучше ориентироваться на следующие правила:

• сооружение нужно возводить на устойчивом грунте: гравий, щебень;
• для грамотной установки необходимо учитывать уровень промерзания почвы. Он должен быть не более 1,5 м от поверхности почвы;
• желательно устанавливать плиты, которые будут иметь высоту не более 140 см на наземной части. Более высокие стены обустраивают при помощи профильных специалистов. Профессионалы смогут сделать точные расчеты и установить конструкцию в соответствии со всеми правилами и техническими нормами;
• грунтовые воды должны находиться на расстоянии не более 1,5 м от почвенной поверхности.

Возведение опорной стены делится на несколько этапов.

Создание траншеи

Начальный этап сооружение опорной конструкции — вырывание траншеи по намеченному контуру. Для этих целей рекомендовано нанять экскаватор. Однако зачистку созданной траншеи нужно проводить вручную. Глубина ямы зависит от габаритов бетонной плиты. При высоте до 1 м вырывают котлован глубиной до 40 см. На дно вырытой траншеи в обязательном порядке выкладывают слой из щебня или песка. Сверху помещают армирующую сетку, которая повлияет на прочность конструкции. Если траншея для установки опорной стенки не нужна, то следует тщательно подготовить участок для последующего возведения железобетонного сооружения. Для этого требуется убрать сорняк, прорыхлить верхний слой почвы, а затем выровнять его.

Монтаж опалубки

Опалубку изготавливают из надежного материала. Эксперты рекомендуют применять для этих целей деревянные щиты с показателями толщины до 3 см, а также бруски для их соединения. Для укрепления опалубочной конструкции нужно использовать штыри из металла. Их забивают в грунт на расстояние до 50 см. Процесс начинают с сооружения задней стены, после чего забивают колья по ее периметру, подготавливают конструкцию к дренажу.

Дренаж

Дренажный слой используют для удаления воды из опорной конструкции, а также для предотвращения вымывания почвы. Он может быть поперечным, продольным или комбинированным. Для последующего регулярного удаления воды его устанавливают под наклоном. Шаг дренажного слоя держится на отметке 1 м. Параллельно с прокладыванием защитной системы устанавливают трубу, отделанную геотекстилем. Этот материал способен впитывать влагу и выводить лишнюю жидкость за территорию сооружения.

Замес цемента

Для создания долговечной и мощной подборной стены необходимо использовать морозостойкий и качественный бетон. Замес больших объемов проводят в емкости из обрезной доски. Небольшую порцию бетона можно размешать в ведре объемом от 20 л. Для заливки необходимо подготовить следующие ингредиенты:

• цемент;
• песок;
• щебень;
• вода.

Все компоненты тщательно вымешивают. Если процедура проводится самостоятельно, для этих целей используют большую лопату. Для ускорения процесса установки лучше взять в аренду бетономешалку. Предварительно проверяем выдержан ли защитный слой бетона. Полученный раствор заливают в опалубочное сооружение. Теперь конструкции необходимо дать время для просыхания. Ее укрывают плотной пленкой из полиэтилена на 10-14 дней. Если опорную стену устанавливают в жаркий период, то бетонную конструкцию следует периодически смачивать прохладной водой для предотвращения появления трещин. Когда бетон засохнет, поверхность следует разровнять при помощи шпателя (если есть бугры и затеки).

Заполнение пространства за опорами

Для этих целей укладывают дренажный слой, затем грунт, утрамбовывают конструкцию. Наверх укладывают срезанный растительный слой земли. Усадка грунта случится только через несколько недель. За это время следует периодически подсыпать смесь из торфа, ила и почвы с органическими компонентами в составе.

Гидроизоляция поверхности

Задняя сторона защитной стены нуждается в надежной гидроизоляции. Материалом может послужить рубероид или толь. Гидроизоляционный продукт укладывают в 2 слоя на битумную мастику. При обустройстве конструкции на сухом грунте ее заднюю поверхность просто покрывают битумом в 2 слоя.

Декор

Бетонные основания не отличаются эстетичным внешним видом, они имеют пористую поверхность, способную поглощать влагу. Из-за этого потребуется дополнительная финишная отделка. Для этого подготавливают следующие средства:

• краска. Рекомендовано ориентироваться на водостойкую продукцию, которая создана для шероховатых поверхностей;
• плитка. Она необходима для внешней обработки;
• панели из дерева.

При выборе декоративного материала следует учитывать архитектурную характеристику построек и ландшафтные особенности дачного участка. От выбранной продукции зависят затраты на отделку.

Факторы, влияющие на устойчивость опорной стены

Главное качество, которое отличает защитные бетонные стенки — это устойчивость к сильным грунтовым нагрузкам. Она дает гарантию, что строение при обвале грунта не повредится. Что влияет на стойкость подпорки:

• сила вибрации, если недалеко вблизи от участка имеется автотрасса с обильным движением. На прочность опорного сооружения может повлиять наличие поблизости железнодорожных путей;
• действие подземных вод в пасмурную погоду, наличие в регионе проживания паводков;
• климатические особенности в регионе, где было воздвигнуто сооружение;
• сейсмические воздействия в определенных регионах;
• устойчивость бетонной конструкции зависит от ее толщины. Этот параметр включает в себя также показатели высоты и типа почвы, на которой она сооружена.

Устойчивость опорной стены чаще всего зависит от правильного расчета ее толщины. Во время проведения операции следует в обязательном порядке учитывать характеристику грунта и высоту сооружения. При создании опорки на мягком грунте ее ширину следует делать больше. Если в планах построить стену более 2 м, то следует помнить о ветровых нагрузках.

Подпорная стенка из дерева своими руками: делаем правильно


В отличие от террасирования участка конструкциями из бетона и габионов подпорная стенка из дерева является худшим вариантом. Единственным достоинством технологии является высокая производительность работ.

Однако, даже обработанная антисептиком и гидроизоляционными материалами древесина гниет при контакте с грунтом. Поэтому ресурс сооружения очень низкий, запрещено возводить деревянные подпорные стены при перепадах высот больше 1,5 м.

Содержание статьи

Нюансы террасирования участка

Основной задачей террасирования является предотвращение смещения грунта вниз по склону. Поэтому кроме сил морозного пучения подпорная стена испытывает серьезные боковые нагрузки от давления почвы. Ее нужно либо заглублять минимум на 1/3 рабочей высоты, либо использовать тяги, контрфорсы, прочие приспособления, либо изготавливать из массивных материалов, как на нижнем фото. Основными проблемами в данном случае являются:

• в отличие от габионов деревянная подпорная стенка не обладает достаточной массой, чтобы за счет нее компенсировать горизонтальные сдвигающие и опрокидывающие нагрузки;

  Террасирование габионами боле надежно, чем древесиной.

• уложенные друг на друга доски, брусья или бревна не являются монолитной конструкцией, в отличие от монолитного железобетона, поэтому контрфорсы и тяги здесь практически бесполезны;

  Бетонные подпорные стены могут иметь любую конфигурацию.

• древесина подвержена гниению от почвенной влаги и выпадающих осадков, поэтому эксплуатационный бюджет резко увеличивается за счет периодических ремонтов конструкции;
• использование ценных пород древесины (например, лиственницы) позволит увеличить ресурс, но для террасирования эти конструкционные материалы экономически не выгодны для застройщика.

Совет! Экономически оправдано террасирование деревянными стенами, если у застройщика остались пиломатериалы или бревна от строительства жилища и надворных построек. В остальных случаях лучше выбрать более надежный конструкционный материал (бетон) или технологию (габионы).

Особенности деревянных подпорных стен

Основным документом при проектировании стен подпорных является СНиП 2.09.03, не имеющий новой редакции с 1985 года, и не актуализированный в СП. Согласно пункту №2 этого строительного норматива следует учесть:

• глубина заложения подошвы конструкции – 0,3 м в скальном грунте и 0,6 м в прочих почвах минимум;
• ширина подошвы стены – 0,3 м минимум и далее кратна этому размеру;
• засыпка пазух – только нерудными материалами с высокими дренажными свойствами, уплотнение слоев обязательно;
• пристенный дренаж – со стороны подпора, отверстия через 3 – 6 м сквозь конструкцию стенки.

  Дренаж деревянных подпорных конструкций.

Допускается собирать стоки в перфорированную гофрированную трубу, уложенную позади подпорной стены. В этом случае ее края должны выходить в водоотводные кюветы или подземный резервуар для вторичного использования.

Большинству этих условий подпорная стенка из бревен не удовлетворяет изначально. Индивидуальные застройщики никогда не рассчитывают конструкцию по методикам, приведенным в приложении №1 СНиП 2.09.03. Не заглубляют ее на 0,6 м и пренебрегают дренами. Максимальная толщина бревна 20 см или сечение бруса 20 х 20 см уже меньше требуемых 30 см, заложенных в СНиП.

В данной статье рассмотрены варианты террасирования с реальным опытом эксплуатации. Однако СП и СНиП для них не существует, гарантии и сроки эксплуатационного ресурса отсутствуют.

Варианты террасирования подпорными деревянными стенами

Поскольку важнейшим критерием при возведении любой конструкции является рациональное сочетание ресурса, эстетики восприятия и бюджета строительства, существует два варианта выбора технологии и конструкционных материалов:

• строительство из оставшихся досок, брусьев и бревен;
• закупка пиломатериалов и бревна нужного размера и сечения.

Существует три типа деревянных подпорных стен:

• вертикальные – все элементы расположены перпендикулярно грунту, заглублены в него на 30 см минимум, для большей пространственной жесткости усиливаются горизонтальными стяжками;

  Вертикальная стена подпорная.

• горизонтальные – бревна или брусья уложены друг на друга, скреплены между собой нагелями, нижний ряд якорится в грунте длинными кусками арматуры, забитыми на 0,5 – 1 м;

  Горизонтальная подпорная стена

• комбинированные – горизонтально уложенные бревна/брусья расположены между вертикальными стойками или закреплены к ним со стороны подпора.

  Комбинированная подпорная конструкция.

Древесина пропитывается перед началом строительства антисептиком, затем по мере необходимости обрабатываются места реза и высверленные отверстия.

Вертикальный частокол из бревен

Технология считается самой древней, так как изначально таким способом изготавливались плотины. Однако их сооружали из специальной древесины. Практически не подверженной гниению. Современная подпорная стенка из бруса возводится из бюджетного лесоматериала – ель, сосна по следующей технологии:

• разметка – на коротких участках можно использовать прямые стены, при значительной длине конструкции предпочтительнее ломаные и извилистые контуры;
• планировка – снимается весь плодородный слой, срезается часть склона до планировочной высоты верхней террасы;

  Подготовка участка для террасирования.

• подготовка материала – длина бревен для частокола равна высоте террасы и глубине погружения в грунт, оптимальным соотношением считается заглубление на 1/3 высоты конструкции, но не меньше 0,6 м, нижний край заостряется, обрабатывается антисептиком и битумной мастикой;
• монтаж бревен – забиваются вплотную друг к другу кувалдой или массивной бабкой, закрепленной на талевой системе под треногой.

  Забивка бревен опорной стены.

• выравнивание – по мере необходимости верхняя грань стены подрезается бензопилой.

Тыльную часть конструкции, примыкающую к уклону, необходимо укрыть слоем геотекстиля. Этот материал служит армирующим слоем и частично выравнивает нагрузки от давления почвы на отдельные бревна.

Для обеспечения монолитности конструкции с этой же стороны на бревна прибиваются или крепятся саморезами бруски или доски. Они располагаются горизонтально в один или несколько рядов в зависимости от высоты террасы.

Важно! Дрены из перфорированной гофрированные трубы укладываются на уровне нижней террасы позади частокола. В них собирается почвенная влага, ливневые стоки, отводящиеся по трубам в подземный резервуар или кюветы по бокам стены.

Для повышения качества эксплуатации террас между ними создаются лестницы со ступенями или пандусы. Боковая часть лестничных маршей защищается парапетами из этого же конструкционного материала. Для этого частокол бревен заворачивает под прямым углом возле ступеней.

Стена из горизонтально расположенных бревен

По аналогии со срубом стены возводятся из предварительно подготовленных бревен. Для этого их необходимо ошкурить, вырубить или выбрать фрезой продольный паз по форме нижнего венца. Основные требования при изготовлении горизонтальных бревенчатых венцов выглядят следующим образом:

• глубина паза – минимум 1/3 диаметра бревна, лучше 1/2 этого размера;
• разметочный инструмент – скрайбер (циркуль с центральным стержнем большей длины).

Для подпорной стены герметичность не столь актуальна, как для сруба. Поэтому продольные пазы треугольного сечения часто вырезают бензопилой. Что позволяет повысить производительность и снизить трудоемкость работ.

Основными недостатками технологии являются:

• длина пиломатериала – стандартных 6 м недостаточно для длины стены, бревна имеют не одинаковый диаметр, что затрудняет стыковку венцов по длине;
• форма бревна – при изготовлении ломаного контура стены, который предпочтительнее прямых линий, увеличиваются отходы кроя, повышается трудоемкость из-за стыковки углов в чашу;
• склонность к опрокидыванию – даже при использовании лафета в нижнем венце вместо круглого бревна, конструкция получается крайне неустойчивой

Последняя проблема решается следующим способом:

• между первым и вторым венцом в стену врубается контрфорс или якорь;
• врубка осуществляется «в чашу», длина якоря составляет 1 – 1,5 м;
• в верхней террасе для контрфорсов прокапываются траншеи.

  Контрфорс для устойчивости деревянной стены.

Якоря прижимаются грунтом, жестко связаны со стеной, предотвращают опрокидывание конструкции.

Конструкция из бруса

Подпорная стена из бруса гораздо технологичнее предыдущего варианта. Не нужно прорубать продольные пазы, контрфорсы крепятся в полдерева, проще сооружать конструкции ломаной формы. Особенностями технологии являются:

• снятие пахотного слоя и грунта под ним на глубину 0,6 м для замены нерудным материалом, который уплотняется ручной трамбовкой или виброплитой послойно;
• крепление нижнего ряда арматурными прутками к грунту, всех остальных между собой нагелями;
• дренаж вышеуказанным способом и защита стенок со стороны подпора геотекстилем;
• обратная засыпка нерудным материалом пазух котлована со стороны верхней террасы.

В остальном технология практически не отличается от предыдущего способа.

Террасирование щитами из досок

При небольших перепадах высот террас стены подпорные могут изготавливаться из досок по аналогии со щитовой опалубкой или по технологии забирки свайного фундамента. Основными отличиями от опалубки заглубленного ленточного фундамента являются:

• толщина пиломатериала – обрезная доска минимум 5 см или шпунт от 4 см;
• фиксация в вертикальном положении – укосины использовать невозможно, поэтому в грунт забиваются стойки из бруска или труб на глубину 0,6 – 1 м;
• защита древесины – пропитка антисептиком или обработка обмазочной гидроизоляцией (обычно битумная мастика) с тыльной стороны, прилежащей к почве;

Щиты обычно сколачиваются по месту, доски сращиваются на вертикальных перекладинах впритык друг к другу.

Разновидностью этого варианта является использование стоек из бруса 10 х 10 см минимум. Для этого на противоположных гранях стоек фрезой изготавливаются глухие продольные пазы. В них укладываются доски после забивки стоек в землю. Мероприятия по дренажу и обратной засыпке пазух аналогичны вышеуказанным технологиям.

Сборная стена из досок

Таким образом, при недостаточном бюджете или наличии оставшегося пиломатериала после основной стройки, террасирование участка с незначительными перепадами высот может быть произведено по любому из указанных вариантов.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Подпорные стенки: виды, конструкции, технология устройства

Обустройство земельного участка на сложном рельефе требует строительства укрепляющих сооружений. Они помогут разбить сад на склонах, предотвратят обрушения грунта возле постройки и станут декоративным украшением двора. Используя подпорные стенки в ландшафтном дизайне, можно превратить крутые склоны в озелененную систему террас. Участок разбивается на зоны с прямыми уступами в виде ступеней. Для строительства конструкции применяют разные материалы, но чтобы они на 100% справились со своей задачей, необходимо соблюдать точные расчеты и ряд правил, о которых сегодня поговорим.

Виды и назначение подпорных стенок

Подпорные конструкции по функциональности условно разделяют на два вида:

• декоративные стенки выполняют функцию архитектурного украшения двора, являясь элементом ландшафтного дизайна. Их устанавливают на ровных или с малым уклоном земельных участках;
• укрепительные конструкции применяют в благоустройстве террас на естественных склонах. Декоративные функции сооружений уходят на второй план. Главная их задача – удержать грунт крутых склонов, увеличивая полезную площадь под высадку деревьев и растений.

Практика планирования земельных участков показывает, что обязательное строительство стенок требуется на уклоне грунта более 8%. Особенно важно сооружение на участках, расположенных вблизи оврагов и водоемов. Они укрепят склоны, предотвращая сползание грунта от дождевой и талой воды.

Основные элементы подпорных конструкций

Декоративные и укрепительные стенки различаются между собой. Каждая из них исполняет свою роль, но все они имеют три основных составляющих:

• подземное основание стены – фундамент. Именно ему припадает вся тяжесть давления грунта;
• наземное строение – тело стены. Внутренняя поверхность соприкасается с грунтом по всему периметру ограждаемой возвышенности. Ровная или косая лицевая сторона стенки выполняет декоративные функции украшения ландшафта;
• защитные строения – водоотвод и дренаж. Коммуникации способствуют отводу влаги из почвы. Их наличие обязательно, так как скопление воды за внутренней поверхностью стены могут разрушить ее.

Факторы, влияющие на устойчивость сооружения

Строительство стены лучше доверять специалистам, так как она является сложным инженерным сооружением. Имея строительные навыки, можно самостоятельно возвести конструкцию, главное учитывать влияющие на нее основные факторы:

• установку конструкции необходимо делать на устойчивом грунте: супесь, глина, щебень и прочие;
• устойчивость конструкции зависит от уровня промерзания грунта, который должен быть не более 150 см от поверхности земли;
• минимальное залегание грунтовых вод должно находиться на глубине 1 м. Лучший показатель залегания воды – 1,5 м;
• наземная часть самостоятельно построенной стены не должна превышать 1,4 м. Более высокие сооружения должны обустраивать профессионалы, так как требуются сложные расчеты.

Увеличение устойчивости стены

Проектируя подпорную стенку, надо не только обращать внимание на прочность, но и обеспечить устойчивость к опрокидыванию или сдвигу с места. Достигают таких показателей проведением следующих мероприятий:

• внутреннюю сторону стены сооружают под наклоном в сторону насыпи земли для уменьшения на нее давления;
• неровные грани внутренней стороны стены так же уменьшают давление почвы. Выстроить такие грани в бетонной или ж/б конструкции возможно на стадии заливки. Для этого деревянный опалубок каждого заливаемого бетоном слоя сдвигают на 10 см относительно друг друга. После того, как бетон застынет, на нем делают небольшие сколы. Кладку кирпичных или каменных стен выполняют с выступами;
• обязательно обустраивают дренаж;
• выстроенная консоль с наружной стороны стены обеспечит ей устойчивость. Эта конструкция имеет вид выступа от фундамента;
• на боковое давление стенки влияет удельный вес засыпного грунта. Уменьшить давление помогут пустотелые гранулы засыпного утеплителя из пенополистирола. Их добавляют в почву при засыпке внутренней стороны стенки;
• уменьшают давление установленные к внутренней стороне стенки утеплительные плиты. Их изготовляют из мебельного наполнителя или материала для разрыхления земли, применяемого в сельском хозяйстве;
• хороший результат дает разгрузочная площадка. Ее выстраивают в центральной части стенки с внутренней стороны. Этот выступ использует вертикальные силы грунта находящегося сверху над ним, направляя их в работу, повышающую устойчивость конструкции.

Подпорная стена с разгрузочной площадкой. 1-стенка, 2-разгрузочная площадка

Подземная часть – фундамент

Стена высотой более 30 см требует обязательного строительства фундамента. Чем выше показатель мягкости и неустойчивости грунта, тем глубже должно быть заложено основание. Оптимальные пропорции глубины основания и высоты наземной части, зависящие от почвы, выглядят так:

• глубина основания по отношению к высоте надземной части стены на плотной почве составляет 1/4;
• для грунта средней рыхлости – 1/3;
• показатель на рыхлой и мягкой почве составляет 1/2.

Заливку основания выполняют глиной или цементным раствором. В качестве добавок применяют щебень, гравий, куски бетона.

Дренаж и гидроизоляция

Для продления срока службы конструкции необходимо позаботиться о гидроизоляции и отводе воды. Гидроизоляцию делают битумной мастикой, покрывая внутреннюю сторону стены. Для надежности можно закрепить несколько слоев рубероида. Далее приступают к сооружению водоотвода. Их бывает три вида:

• поперечный вид состоит из оставленных при строительстве стены отверстий диаметром 10 см в каждом втором или третьем ряду кладки. Так же возможно пробивание отверстий в готовой стене, после чего в них вставляют куски трубы. Через проделанные под уклоном отверстия вода будет стекать за пределы участка;
• конструкция продольного водоотвода состоит из уложенной под землей перфорированной трубы диаметром 10-15 см. Ее располагают вдоль стенки на уровне с основанием. Сверху трубу окутывают геотекстильной лентой. Просачиваясь сквозь геотекстиль, вода попадает в трубу через отверстия и отводится в дренажный колодец;
• комбинированный водоотвод состоит совместно из поперечного и продольного вида.

Для предотвращения разрушения от воды надземной части стены, сверху устанавливают под уклоном козырек или карнизный блок.

После обустройства коммуникаций приступают к засыпке промежутка между опорной стенкой и склоном. Засыпку выполняют слоями, трамбуя каждый из них. Для первых слоев хорошо подойдут строительные отходы кирпича, камня, песок крупной фракции, гравий. Верхний слой засыпают растительным грунтом. Чтобы сооружение набрало прочности, его оставляют без нагрузки на пару недель. Только потом можно начинать озеленять террасы высадкой растительности.

Кирпичная стена

Непростой в строительстве является подпорная стенка из кирпича, но и сложной ее назвать нельзя. Кладку выполняют как при обычном строительстве, только меньшей толщины. Стенку высотой 50-80 см выкладывают в полкирпича. Сооружение высотой 1 м строят в кирпич. Крупные стены высотой более 1 м выкладывают в 1,5 кирпича. Главное правило устройства кирпичной стены – соблюдение соотношения длины к толщине 1/3. Если стена построена не из декоративного кирпича, ее лицевую сторону украшают облицовочным материалом.

Каменная стена

Строительство сооружения из камня выполняют двумя способами:

• сухая кладка камня подразумевает его скрепление садовым грунтом. Такие швы засаживают декоративными растениями;
• кладка камня на цементном растворе получается более прочной.

Стенка из природного камня

Оптимальным вариантом для подпорной стенки является использование прочного камня: гранит, базальт и другие виды. Большой вес камня требует закладки под него фундамента. Его ширина должна превышать ширину стены в три раза. Для невысоких сооружений достаточно основания из крупного камня. Если строение будет большим, основание необходимо бетонировать.

Траншею роют на 10 см шире будущего основания. Дно засыпают 30 см слоем смеси песка с гравием. Траншею заливают бетоном с добавлением мелкого камня. Его высота должна быть ниже уровня земли на 15 см. После застывания основания начинают выкладку камня.

Подпорка из покрышек

Стену из автомобильных покрышек выкладывают ступенями по отношению откоса. Крепление покрышек выполняют с помощью свай, насаживая их сверху. Внутренние края первого ряда покрышек со стороны откоса упирают в стенки свай. Противоположный край верхнего ряда покрышек фиксируют хомутами к корпусу свай со стороны внутреннего диаметра. Промежуточные ряды покрышек насажены полностью на сваях и закреплены. Внутри шины засыпают щебнем или камнем.

Подпорка из шпунтовых свай

Устройство стенки из шпунтовых свай является сплошной конструкцией. Материал может быть разным: пластик, дерево, металл или железобетон. Боковые стенки шпунтовых свай оборудованы передним и задним замком соединения. Вначале в землю вбивают шпунтовую сваю с передним замком. Следующую вбивают с задним замком. Далее выполняют их соединение между собой замком, который для плотности смазывают связующим веществом. Дополнительно оно предотвращает продольное смещение шпунтовых свай относительно друг друга.

Армогрунтовая подпорка

Неплохой альтернативой каменной и деревянной конструкции является армогрунтовая подпорка. Устройство сооружения основывается на послойном заматывании грунта в геотекстильное полотно. В настоящее время армогрунтовая подпорка обустраивается из плетеных георешеток, заполненных землей или щебнем. Для уменьшения смещения стены устанавливают дополнительные металлические анкера. Сверху сооружение облицовывают плитами.

Стена из бетона

Монолитная стена из бетона требует установки опалубка. Вначале роют траншею и засыпают дно щебнем. Сверху укладывают армирующую сетку и начинают строить опалубок из толстых досок по периметру траншеи. Далее идет послойная заливка бетоном. После застывания предыдущего слоя, опалубок подымают вверх для заливки следующего слоя. Процесс повторяют до достижения нужной высоты.

Деревянная стена

Деревянную подпорку лучше делать из бревен диаметром 12-18 см. Длина бревен зависит от высоты стены плюс 50 см, уходящих в землю. Устройство сооружения довольно простое:

• в траншее глубиной 50 см из вертикально установленных бревен делают стену;
• между собой бревна скрепляют проволокой и гвоздями;
• траншею заливают бетоном;
• внутреннюю сторону бревен, которая будет находиться в земле, обрабатывают машинным маслом или битумом.

Аналогично из бревен делают заборчик – подпорку. Отличие только в том, что установка бревен происходит с соблюдением промежутка. Далее в промежуток плотно вбивают бревна меньшей толщины и бетонируют в траншее.

Определяясь с типом подпорной стенки необходимо учитывать все нюансы конструкции и дизайнерских предпочтений. После завершения строительства архитектурное строение украсит ландшафт земельного участка.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как сделать подпорную стенку из бетона своими руками: инструкция, расчеты и чертежи

В процессе строительства разного рода построек на территории со сложным рельефом (овраги, балки т.д.), часто появляется необходимость в подпорном сооружении. Эта укрепительная конструкция в себе несет одну основную задачу – не допустить обвала грунтовых масс.

Подпорные стены условно разделяются на два типа:

• Укрепительные, выполняют основную функцию – задерживают от сползания грунтовые массы. Эти конструкции сооружают, если уклон холма составляет не более 9°. При помощи их происходит сооружение горизонтальных площадок, этим самым увеличив полезную площадь.
• Декоративные – довольно эффектно маскируют небольшие перепады земли на прилегающем участке. Когда уровни несильно отличаются и, естественно, высота стенки небольшая (до полутора метров), то ее монтаж происходит с небольшим углублением до 45 см.

Проектирование подпорных стен

Вне зависимости от назначения, подпорная стена, как правило, имеет четыре элемента:

• тело;
• фундамент;
• систему водоотвода;
• дренажную систему.

Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).

Задняя стенка конструкции бывает с таким уклоном:

• лежачая;
• пологая;
• крутая (с обратным или прямым скатом).

Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.

Действующие силы на упорные стенки

Во время выбора материала, а, естественно, и фундамента для подпорных стен, руководствуются расчетом нагрузок, действующим на все конструкцию.

Вертикальные нагрузки:

• сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;
• верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;
• собственная масса подпорной стены.

Горизонтальные силы:

• сила трения на участках сцепления грунта с фундаментом;
• давление грунта непосредственно за подпорной стеной.

Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:

• сейсмические нагрузки;
• сила ветра, тем более это актуально при высоте сооружения более 2-х метров;
• водные потоки, особенно в низинах;
• вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;
• вспучивание грунта зимой и т.д.

Устойчивость подпорных сооружений

Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.

Предотвратить опрокидывание или сдвиг стенки можно с помощью таких мероприятий:

• сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;
• намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;
• наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;
• правильно оборудованная дренажная система не допускает подмыв конструкции;
• для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;
• боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.

Сооружение подпорной стенки

Что относительно материала, то его выбор производится на нескольких критериях, это водонепроницаемость, высота конструкции, долговечность, устойчивость к агрессивным средам, возможность механизации процесса установки и доступность стройматериала.

Опорная стенка из кирпича

Во время расчета кирпичных подпорных стен предусматривается обустройство армированного фундамента. Декоративные показатели можно усилить с помощью использования кирпича, который отличается расцветками или размерами от элементов основной кладки. Небольшая стенка (до одного метра) делается самостоятельно. В случаях, если предполагается повышенная нагрузка, желательно воспользоваться услугами специалистов.

Для работ применяется обычный обожженный красный кирпич либо клинкер с повышенным коэффициентом влагостойкости и прочности. Чаще всего для сооружения подпорных стен необходим ленточный фундамент.

Ширина ямы под фундамент равняется тройной ширине стены, таким образом, когда планируется сооружение в один кирпич (25 сантиметров), то этот параметр равняется 75 сантиметрам. Глубина нужна не меньше одного метра. На дно насыпается 25-35 см слой щебня или гравия, после слой (12-18 см) песка, все засыпки материала тщательно утрамбовываются.

Сооружается опалубка, ее верхняя часть обязана быть меньше уровня земли на 18-25 см. Для усиления применяют прутья арматуры, их укладывают на бутовый камень или битый кирпич. Затем, наливается бетон марки 200 или150.

Нужно отметить, что укладку в один кирпич можно делать для сооружения стены до 70 см, для более высоких стен лучше всего делать строительство 1,5-2 кирпича, с увеличением нижней части стены. Так, получается конструкция, которая напоминает консоль.

Каменная подпорная стенка

Природный и искусственный камень отличаются отличными эстетическими свойствами. При этом внешний вид готового сооружения дает возможность гармонично вписаться в любой ландшафт.

В этом случае можно применять как мокрый, так и сухой вариант кладки материала. Последний способ более сложный и потребует определенной сноровки, поскольку нужен подгон камня по размерам.

Основание под каменную стену делается такое же, как и для кирпича. Сооружается ленточный фундамент с дальнейшей кладкой камня. Если строительство производится без применения бетона, то швы наполняются садовым грунтом или посадочным материалом. Каменные стены рекомендованы для сооружения конструкций не более 1,6 метра.

Бетонные подпорные стенки

Это монолитное сооружение выполняется с использованием буронабивных свай из деревянной опалубки. Установка плиты заводского производства делается при помощи грузоподъемной спецтехники. Она бывает контрфорсной или консольной. Для монтажа готовых изделий фундамент при плотной почве не требуется. Можно просто сделать траншею размером чуть больше ширины подошвы консоли или плиты.

На дне засыпается песок и гравий слоями по 18-25 см. Трамбовка производится с помощью обильного полива водой. Бетонные плиты ставятся четко вертикально. Друг с другом они соединяются при помощи сварки из арматурных элементов. После ставится дренажная продольная система и производится засыпка грунтом пространства. Бетонная опорная стенка лучше всего подходит для слабых грунтов.

Подпорная стена из бетона своими руками

Хорошую устойчивость стене дает консоль, изготовленная с наклоном (12°-17°) в сторону насыпи. Если брать в качестве примера стенку высотой в 2,5 метра, то размер подземной части будет 0,9-1 м, а ширина тела составляет 0,5 м.

Для опалубки делается траншея шириной 1,3 метра и глубиной в 1,4 метра. Необходимый наклон производится с помощью ручной выемки грунта, этот параметр проверяется и во время монтажа опалубки, и во время заливки ее бетоном.

Основание непременно армируется как в вертикальном, так и в продольном положении. Высота прутьев, которые торчат из бетона, обязана составлять не меньше 1,5 м. Подошве нужно дать набраться прочности, для бетона это время составляет приблизительно месяц.

При желании поверхность из бетона может декорироваться искусственным или природным камнем.

Намного облегчают работы и уменьшают затраты на строительство пенобетонные блоки. Однако прочностные показатели этой стены будут гораздо ниже. При этом кладка из этого материала не отличается своей привлекательностью.

Подпорная стена из дерева

В плане ландшафтного дизайна дерево наиболее оптимально подойдет для этой цели, но эксплуатация этого материала не очень долгая. Для того чтобы повысить стойкость к действию агрессивных сред нужно будет приложить большие усилия на постоянную обработку специальными пропитывающими веществами.

В конструкции стены бревна можно устанавливать как вертикально, так и горизонтально. Особого отличия касательно прочностных показателей в этом случае нет. Этот материал применяется для сооружения стен высотой не более 1,6 м. Чтобы не допустить загнивание вкапываемой части бревна, нужно его обработать битумом или обжечь.

Вертикальная установка бревен

Размер бревен может быть различный, это зависит от перепада высот. Для лучшей стойкости их вкапывают на глубину 1/3 общего размера балки.

Укладка калиброванной древесины производится в предварительно выкопанную траншею. На дно насыпается и трамбуется слой из щебня 18 см. Бревна устанавливают сплошной стеной, вплотную между собой, четко соблюдая вертикаль. Крепеж делается с помощью гвоздей или проволоки.

Максимальная стойкость деревянной стены достигается с помощью заливки траншеи цементной смесью. Обратная сторона своеобразного тына обрабатывается герметизирующим материалом (толем, рубероидом и т.д.), затем производится засыпка грунтом.

Горизонтальная установка бревен

Опорные бревна закапываются каждые два-три метра, чем чаще они находятся, тем прочней будет стена. Устанавливаемая древесина непременно обрабатывается антисептическими веществами.

Горизонтальный крепеж может производиться такими способами:

1. С двух противоположных сторон на столбах предварительно делают продольные пазы, куда будут вставляться горизонтальные части. Причем диаметр бревен обязан быть больше балок, которые используются для поперечного положения;
2. Следующий вариант подразумевает крепление бревен с обратной стороны столбов. В данном варианте первая балка кладется на грунт, потому нужно заранее уложить гидроизоляционный материал. Соединение бревен к опорам происходит гвоздями или проволокой.

Расчет подпорной стены

Прежде чем сделать подпорную стену, нужно тщательно просчитать все нюансы. Иначе халатное отношение и неправильный расчет могут привести к обрушению стены.

Такие стены высотой не больше 1,6 метров, возможно, сооружать своими руками. Для ширины подошвы используется коэффициент 0,6-0,8 помноженный на высоту стены. Узнать соотношение размера стены к ее высоте, можно с учетом вида грунта:

• мягкий грунт – 1:2;
• средний грунт – 1:3;
• плотный грунт – 1:4.

Если же высота большая и сооружение планируется на слабой почве, то желательно обратиться к услугам профессионалов. Расчеты будут происходить в соответствии с правилами СНиП.

В данном случае учитывается множество факторов и на этой основе будут выполнены такие расчеты:

• прочность конструкции, на устойчивость к трещинам;
• прочность почвы, ее вероятную деформацию;
• стойкость положения непосредственно стены.

Также выполняются вычисления на сейсмическое, активное и пассивное давление грунта, давление подземных вод, учет сцепления и т. д. Расчет производится с учетом максимальных нагрузок и охватывает ремонтные, строительные и эксплуатационные периоды стены.

Естественно, можно использовать и онлайн-калькулятор, который специально разработан для данных целей. Но нужно учитывать, что эти расчеты имеют лишь рекомендательный характер.

Дренажная система

Устройство водоотвода и дренажа нуждается в особом внимании. Система обеспечивает сбор и вывод ливневых, талых и грунтовых вод, этим самым предотвращая размыв и подтопление конструкции. Она бывает поперечной, продольной либо комбинированной.

Поперечный вариант подразумевает наличие отверстий диаметром 10 см на один метр стены.

Продольный дренаж подразумевает размещение трубы, находящейся на фундаменте по всей длине стены.

Подпорные стены имеют очень важную задачу. Их сооружение лучше всего доверить профессионалам или, как минимум, проконсультироваться с ними по этому вопросу. Даже небольшая ошибка в расчете подпорной стенки может иметь довольно плачевные последствия.

Оцените статью: Поделитесь с друзьями!

Принципы подпорной стены Дизайн

Там различные части подпорной стенки и принципы проектирования этих компонентов подпорной стенки на основе различных факторов и материалов и методов строительства обсуждаются.

Любой стена, которая поддерживает значительное боковое давление почвы является подпорной стенкой. Тем не менее, этот термин обычно используется со ссылкой на консольном подпорную стенку, которая является отдельно стоящей стеной без боковой поддержки на ее вершину.

Для такой стены основное внимание при проектировании уделяется фактическим размерам разницы на уровне земли, для уменьшения которой служит стена.

Размеры подпорной стены Компоненты

Диапазон его размеров устанавливает некоторые различные категории для структуры удерживающего как следующим образом:

(а) Бордюры

Бордюры — самые короткие отдельно стоящие подпорные конструкции. Две наиболее распространенные формы показаны на рис. 1 (а), причем выбор делается на основе того, нужен ли желоб на стороне бордюра. Использование этой структуры обычно ограничивается изменением уровня обучения примерно на 0.6 м или меньше.

(б) Короткие подпорные стенки

Вертикальные стены высотой до 3 м обычно строятся, как показано на Рисунке 1 (b). они состоят из бетонной или кирпичной стены одинаковой толщины, вертикального армирования стен и поперечного армирования фундамента, все они рассчитаны на поперечный сдвиг и консольное изгибающее движение, плюс вертикальные веса стены, фундамента и земляных насыпей.

Когда основание фундамента находится на видимом расстоянии ниже уровня земли на нижней стороне стены и / или поперечное пассивное сопротивление грунта низкое, может возникнуть необходимость в использовании удлинителя ниже основания, называемого срезной шпонкой — для увеличения сопротивления скольжению.Форма такого ключа показана на Рисунке 1 (c)

.

Рисунок 1: — Опорная конструкция

(в) Высокие подпорные стенки

По мере увеличения высоты стены становится все менее целесообразным использовать простую конструкцию, показанную на Рисунке 1 (b) или (c). Опрокидывающий момент резко возрастает с увеличением высоты стены.

Для очень высоких стен используется одна модификация — уменьшение толщины стены. Это позволяет получить приемлемое поперечное сечение для высоких напряжений изгиба в основании без чрезмерного количества бетона.

Однако, когда стена становится действительно высокой, часто необходимо рассмотреть возможность использования различных методов крепления, как показано на рисунке 2.

Рисунок 2: — Высокие подпорные стены

Подпорные соображения Wall Design

При проектировании отдельно стоящих подпорных стен необходимо изучить следующие аспекты:

(а) устойчивость грунта вокруг стены;

(б) стабильность удержания самой стенки;

(c) структурная прочность стены;

(г) повреждение смежных конструкций из-за возведения стен.

Величина давления грунта, которое будет оказано на стену, зависит от величины движения, которому стена подвергается.

Для отдельно стоящих подпорных стен обычно предполагается, что происходит достаточное движение наружу, позволяющее развиваться активному (минимальному) давлению грунта. Проектировщик должен обеспечить достаточное движение, не влияя на удобство эксплуатации или внешний вид стены.

В тех случаях, когда требуемое движение наружу невозможно, например, из-за жесткости стены или фундамента, будут возникать более высокие давления, и стена должна быть спроектирована для этого.

Базовая загрузка

Базовая нагрузка давлением, которую следует учитывать при проектировании, составляет:

Нормальная нагрузка = статическое давление грунта + давление воды + давление из-за временных нагрузок или дополнительной нагрузки.

Как правило, результирующее расчетное давление для грунтовых подпорных конструкций не должно быть меньше давления жидкости с удельной массой 5 ​​кН / м. ³ .

Прочие соображения

Также следует учитывать возможное возникновение других расчетных случаев или отклонения от описанного выше, вызванное последовательностью строительства или будущим развитием прилегающих территорий.

Например, может потребоваться рассмотреть дополнительные доплаты и сделать поправку для любого возможного будущего удаления земли перед стеной в связи с обслуживанием, особенно если пассивное сопротивление этого материала включено в расчеты устойчивости. Также может потребоваться учитывать влияние земляных работ на несущую способность стены.

Для определения давления грунта обычно рассматривают единицу длины поперечного сечения стены и удерживаемого грунта.Единичная длина также используется при проектировании консольных стен и других стен с однородным поперечным сечением.

Опора существующих откосов

Склоны насыпи, построенные в Гонконге до 1977 года, скорее всего, были с опрокидыванием концов или недостаточно уплотнены. Такие склоны могут подвергаться разжижению в условиях сильных дождей, вибрации или утечек из-за обслуживания, и возникающие грязевые потоки могут иметь серьезные последствия. Подрезания наклона пальца, для удержания конструкции стены, увеличит риск неудачи.

свойства почвы для подпорных стен Дизайн

Для всех стен высотой более 5 метров, особенно стен с наклонной засыпкой, свойства естественного грунта и засыпки следует оценивать до проектирования на основе испытаний на образцах используемого материала. Кроме того, особое внимание следует уделять определению уровней грунтовых вод, особенно в отношении максимально возможных значений.

Для менее важных стен оценка свойств грунта может быть сделана на основе предыдущих испытаний аналогичных материалов.Следует провести тщательный визуальный осмотр материалов, особенно на предлагаемом уровне фундамента, и провести индексные испытания, чтобы убедиться в правильности предполагаемого типа материала.

Выбор и использование засыпки

Идеальная засыпка для стены с минимальным сечением — это сыпучий материал с высокой прочностью на сдвиг, обеспечивающий свободный дренаж. Однако окончательный выбор материала должен основываться на стоимости и доступности таких материалов, уравновешенных стоимостью более дорогих стен.

В целом использование мелкозернистых глинистых засыпок не рекомендуется. Глины подвержены сезонным колебаниям влажности и, как следствие, набуханию и усадке. Этот эффект может привести к увеличению давления на стену, когда эти грунты используются в качестве засыпки. Из-за консолидации долгосрочные проблемы осадки значительно больше, чем при использовании менее когезионных материалов.

При засыпке связной засыпки особое внимание следует уделять дренажу, чтобы предотвратить возникновение давления воды.Свободный дренаж несвязных материалов может не потребовать такого же внимания в этом отношении. Они могут по-прежнему нуждаться в защите с помощью правильно спроектированных фильтрующих слоев.

В Гонконге засыпка подпорных стен обычно состоит из отобранных разложившихся грейнитов или разложившихся вулканических пород. Этот материал, как правило, подходит для засыпки при условии, что он должным образом уплотнен, а дренажные мероприятия тщательно спроектированы и правильно установлены для предотвращения повышения давления воды.

Фактически, каменная засыпка — очень подходящий материал для использования в качестве засыпки подпорных стен, и следует рассмотреть возможность его использования, если таковая имеется.В общем, каменная насыпь должна быть хорошо отсортирована и иметь номинальный максимальный размер 200 мм. Хорошо отсортированный и плотно уплотненный каменный грунт не должен иметь более чем примерно 2% мельче, чем

, чтобы он оставался свободно дренирующимся.

Давление земли

Давление грунта, действующее на удерживающую конструкцию грунта, в значительной степени зависит от боковых деформаций, возникающих в грунте. Следовательно, если состояние деформации не может быть оценено с разумной точностью, рациональное предсказание величины и распределения каждого давления в конструкции невозможно.

Минимальное активное давление, которое может быть оказано на стену, возникает, когда стена перемещается достаточно далеко наружу, чтобы почва за стеной расширилась вбок и достигла состояния пластического равновесия.

Аналогично, максимальное пассивное давление возникает, когда стена движется по направлению к грунту. Количество перемещений, необходимое для достижения этих условий разрушения, зависит в первую очередь от типа материала обратной засыпки. Некоторое руководство по движениям дано в таблице 1.

Таблица 1: — Смещения стен, необходимые для создания активного и пассивного давления грунта

Почва	Напряженное состояние	Тип движения	Необходимый рабочий объем
Песок	Активный	Параллельно стене	0,001H
Активный	Вращение вокруг основания	0,001H	–
Пассивный	Параллельно стене	0.05H	–
Пассивный	Вращение вокруг основания	> 0,1H	–
Глина	Активный	Параллельно стене	0,004H
Активный	Вращение вокруг основания	0,004H	–
Пассивный	–	–	–

Влияние доплат

При проектировании следует учитывать нагрузку на грунт за стеной.

Равномерная дополнительная нагрузка может быть преобразована в эквивалентную высоту заполнения и давление грунта, рассчитанное для соответственно большей высоты. Например, здания с неглубоким фундаментом могут приниматься как единая надбавка в размере 10 кПа за этаж. (Рисунок 1.3)

Например, стандартная нагрузка для дорожных конструкций в Гонконге выражается в единицах нагрузки HA и HB, как определено в BS5400: часть 2: 1978. При отсутствии более точных расчетов номинальная нагрузка из-за надбавки за временную нагрузку может быть взято из таблицы 2.

Таблица 2: — Предлагаемые дополнительные нагрузки, которые следует использовать при проектировании подпорных конструкций

Дорожный класс	Типы живой нагрузки	Эквивалентная надбавка
Городская магистраль Сельская магистраль (дорога, которая, вероятно, будет регулярно использоваться для интенсивного промышленного движения)	HA +45 единиц HB	20 кПа
Главный распределитель Главная сельская дорога	HA + 37.5 шт. HB	15 кПа
Тропа, изолированная от дорог, игровые площадки	–	5 кПа

Рис.3: Варианты дополнительной нагрузки

Влияние воды

Наличие воды за стеной оказывает заметное влияние на давление, прикладываемое к стене. Когда вода пересекает стены, на стену будет действовать гидростатическое давление вместе с повышающим давлением вдоль основания стены.

Даже когда нет воды в непосредственном контакте со стенкой, например, при адекватной дра

подпорных стен Дизайн

Проектирование подпорных стен

Процесса проектирования для сегментной подпорной стены, как правило, имеет инженер дизайна стена или сайт гражданского инженер, ответственный за проектирование стены оболочки. Следует нанять инженеров-геологов для оценки общей устойчивости участка. Для получения информации в основные концепции, лежащие в конструкции подпорной стены Аллан Блок см 18 AB Spec книги и Best Practices для SRW стен.

Определить высоту и геометрию стены

Правильная конструкция подпорной стенки требует оценки следующих:

1. Выберите место, подпорной стенки

• Сведите к минимуму выемку грунта и засыпку.
• Оптимизируйте планировку и схемы дренажа.
• Учитывать существующие возможности сайта.

2.Определить, сохраняя высоту стенки и геометрии

• Рассчитать удерживающую высоту стены в ее самом высоком положении.
• Определите уклоны выше и ниже стены.
• Оцените доплаты от автомобильного или строительного движения.
• Выберите подходящий настенный тесто или отступ.

Оценить структурные требования

3.Оценить структурные требования

4. Расчет общей конструкции стены

• Используйте диаграмму отступа для расчета общего отступа стены.
• Добавьте необходимую длину сетки, чтобы определить общую ограждающую конструкцию стены.
• Крест проверить общую стенку конверт с свободным пространством на подпорной стенку сайта.
• Примечание. Для получения дополнительной информации см. Стр. 10 и 11 Спецификации AB.

Контрольный список материалов и площадки до начала строительства

Сценических удерживающие стеновые материалы

Строительство усиленного подпорной стенки требует заблаговременного планирования и тщательной компоновки на стройплощадке.

Проверьте свои материалы

• Перекрестно проверьте поставленный блок на предмет цвета, стиля и отступа и убедитесь, что он соответствует блоку AB, указанному на утвержденных планах.
• Перекрестно проверьте поставленную георешетку на прочность, вес, размер рулона, направление прочности и производителя, и убедитесь, что она соответствует сетке, указанной на инженерных планах. Подробнее о типах георешетки.

Доставка и хранение

• Разметьте площадку для хранения блока, арматуры георешетки и стенового камня. Храните блоки на деревянных поддонах и держите георешетку сухой, закрытой и чистой.
• Защищайте материалы от повреждений или контакта с грязью, влажным бетоном и другими загрязняющими материалами.Поврежденный материал не следует включать в проект.

Wall Rock

Wall Rock

Wall Rock может использоваться в качестве основного материала внутри полостей блока AB и за блоком.

Wall Rock должен представлять собой уплотняемый заполнитель размером от 0,25 дюйма до 1,5 дюйма (6 мм — 38 мм), не более 10% которого проходит через сито # 200 с минимальной плотностью 120 фунтов / фут³ (1 923 кг / м³). ).Для достижения хорошего уплотнения необходимо сбалансированное сочетание размеров.

Правильное размещение камня в стене служит нескольким целям:

• Фиксирует блок и решетку вместе, образуя соединение «Rock-Lock».
• Увеличивает общий вес каждого блока АВ, повышая устойчивость конструкции.
• Облегчает процесс уплотнения внутри и вокруг блоков.
• Предотвращает оседание непосредственно за блоком, что сводит к минимуму дополнительные силы на сетку.

Земля для обратной засыпки

• Грунты на стройплощадке можно использовать для засыпки вокруг арматуры георешетки, только если они соответствуют проектным спецификациям в утвержденных планах или превышают их.
• Тяжелые экспансивные глины или органические почвы не должны использоваться в усиленной зоне.
• Если требуется дополнительная заливка, подрядчик должен предоставить образец инженеру по проектированию стен или местному инженеру по грунтовым поверхностям на предмет соответствия утвержденным планам.

Подготовка грунта под фундамент

• Грунт фундамента должен быть выкопан в соответствии с размерами, указанными на плане, и должен быть уплотнен как минимум до 95% стандартного проктора перед укладкой основного материала.
• Грунт фундамента должен быть исследован местным инженером по грунтовым поверхностям, чтобы убедиться, что фактическая прочность грунта основания соответствует или превышает предполагаемую расчетную прочность. Грунт, не отвечающий требуемым свойствам, должен быть удален и заменен приемлемым материалом

Схема георешетки

подпорной стены Раздел 1

• Проект усиления георешетки определит глубину армированной зоны и необходимые выемки.Перед началом строительства проверьте расположение верха стены (TW) и низа стены (BW). Проверьте, нет ли подземных коммуникаций и других препятствий в усиленной зоне.

подпорной стены Высота

Для получения более подробной информации см. Руководство по проектированию AB, Техническое руководство AB, Краткое описание сейсмических данных AB, Программное обеспечение для проектирования стен AB и Рекомендации для стен SRW. За помощью в проектировании обращайтесь в инженерный отдел AB

.

Что такое подпорная стена

Что такое подпорная стена?

Кашпо для подпорных стенок

Подпорная стена — это конструкция, которая удерживает или удерживает за собой грунт.Существует множество типов материалов, которые можно использовать для создания подпорных стен, таких как бетонные блоки, литой бетон, обработанная древесина, камни или валуны. Некоторые из них просты в использовании, другие имеют более короткий срок службы, но все они могут удерживать почву.

Гравитационная стена или стена, армированная георешеткой?

Необходимо рассмотреть несколько вопросов, чтобы построить подпорную стену надлежащего типа. Например, почва — песок, глина или что-то среднее? Что над стеной: подъездная дорожка или что-то более тяжелое, например бассейн? Будет ли земля над или под стеной ровной или наклонной? Какая высота стены? Все эти факторы определят, понадобится ли вам гравитационная подпорная стена или подпорная стена, армированная георешеткой.

Гравитационные подпорные стены — это стены, которые удерживают грунт в зависимости от собственного веса и отступа, и обычно имеют меньшую высоту. Подпорные стены Allan Block идеально подходят для этого типа стен, потому что, когда они складываются вместе, они фиксируются на месте, образуя препятствие. Это препятствие помогает стене выдерживать давление почвы позади нее.

Армированные подпорные стены стены, которые используют некоторый тип арматуры, чтобы дать больше силы к конструкции подпорной стенки, тем самым улучшая ее способность удерживать почвы за ним.Для SRW (сегментных подпорных стен) мы называем это армирование георешеткой или сеткой. Георешетка помещается между рядами блоков в стене и откатывается в уклон или склон холма во время установки, чтобы создать более прочную и стабильную массу почвы. С точки зрения непрофессионала, блоки, Геосетка и усиленная массовая работа почвы вместе, чтобы сделать один большой, тяжелый удерживающую конструкцию стены. Иногда сетка не является подходящим решением для проекта из-за пространства или других условий на площадке, поэтому необходимо использовать альтернативные армирующие материалы, такие как бетон без мелких частиц, грунтовые гвозди или анкеры.Эти типы армирования обычно требуют местного инженера для проектирования и сертифицированного подрядчика для установки

Типы подпорных стен

Подпорная стенка

За прошедшие годы множество различных материалов для подпорных стен помогли изменить ландшафт, в котором мы живем. Обычные изделия для подпорных стен включают железнодорожные шпалы или обработанную древесину, а также стеновой камень, природный камень, кирпич и бетонный блок.

Хотя дерево часто является недорогой и простой выбор для подпорной стенки, его короткая продолжительность жизни делает его относительно плохим выбором. Поскольку древесина разлагается, так что делает вашу подпорную стену и целостность вашего полезного пространства. Камни, камни или валуны могут создавать красивые подпорные стены, но установка этих материалов может быть дорогостоящей и трудоемкой. Кроме того, обслуживание каменных стен может быть затруднено, потому что со временем они могут разрушиться или стать домом для грызунов и сорняков.

Еще одним вариантом являются подпорные стены, залитые на месте или залитые раствором. Эти стены могут быть облицованы шпоном, кирпичом, каменными плитами и т. Д., Которые добавляют текстуру и стиль. Однако эти конструкции жесткие, не двигаются и не изгибаются при изменении климата, землетрясениях и других природных явлениях, и их строительство может быть очень дорогостоящим.

SRW (Сегментные подпорные стены), как и продукция Allan Block, предлагают бетонные блоки для каменной кладки, которые являются модульными и блокируются для простоты использования.Просто сложите блоки без строительного раствора вместе, используя нашу информацию по установке, и создайте подпорную стену, не требующую обслуживания, которая добавит полезную землю, исправит проблемы с планировкой или уклоном и решит многие другие проблемы на площадке. В этих ТРО используются те же строительные технологии, что и при строительстве Великой Китайской стены и Египетских пирамид без использования раствора, и они выдержат испытание временем. SRW бывают разных размеров, форм и цветов, а также различной текстуры облицовки. Некоторые из наиболее распространенных текстур имеют вид жесткого или мягкого разделения, неровный вид или, в последнее время, штампованное лицо.Также доступны бетонные блоки из переработанных материалов. Как только вы построите стену из ТРО, вы можете быть уверены, что она долговечна.

Подпорная стенка — определение и типы подпорных стен

Перейти к основному содержанию

Дополнительное меню

• О нас
• Контактная информация
• Главная

О гражданском строительстве

• Главная
• Гражданские ноты

  • Банкноты

    • Строительные материалы
    • Строительство зданий
    • Механика грунта
    • Геодезия и выравнивание
    • Ирригационная техника
    • Инженерия окружающей среды
    • Дорожное строительство
    • Инфраструктура
    • Строительная инженерия

  • Лабораторные заметки

    • Инженерная механика
    • Механика жидкости
    • Почвенные лабораторные эксперименты
    • Экологические эксперименты
    • Материалы Испытания
    • Гидравлические эксперименты
    • Дорожные / шоссе тесты
    • Стальные испытания
    • Практика геодезии
• Загрузки
• Исследование
• Учебники

  • Учебные пособия

    • Primavera P3
    • Primavera P6
    • SAP2000
    • AutoCAD
    • VICO Constructor
    • MS Project
• Разное
• Q / Ответы

Профи стен: Строитель подпорных стен в Атланте

Мы строим новые подпорные стены и заменяем их, чтобы остановить эрозию почвы и создать более функциональное пространство для жизни на открытом воздухе, проездов и игровых площадок.Что отличает нас от других подрядчиков по изготовлению подпорных стен, так это то, что мы считаем, что подпорные стены могут быть столь же привлекательными, сколь и функциональными. Мы рады помочь вам выбрать эстетически приятный тип и стиль стен, которые подходят для вашего помещения и наилучшим образом сочетаются с вашей средой.

Опытные строители

Каждые из наших менеджеров проектов подпорной стенки, по крайней мере, двадцать пять лет опыта и ведут хорошо обученный экипаж, которые специализируются на конкретном типе подпорной стенки.Мы разработали множество методов строительства подпорных стен, которые позволяют сохранить деревья и крупные растения на вашем участке. Сохраняя дюбели могут быть использованы, когда местность делает традиционные методы невозможно.

Драйвуэя При поддержке подпорной стенки

Мы предлагаем великолепные решения даже для самых проблемных проездов, для которых требуется подпорная стена. Готовые модульные блоки с подходящими брусчатками — это лишь один из наших очень эстетичных методов.

Деревянные подпорные стенки с поперечными связями

Поперечные пиломатериалы больше не производятся для продажи из-за изменений в правилах EPA. Но если вы хотите, чтобы продукт выглядел естественно, и можете принять его ограниченную линейную архитектуру, вместо этого теперь используются ландшафтные породы дерева. Только имейте в виду, что ландшафтные бруски не так прочны и не прослужат так долго, как шпалы. Во многих графствах и городах теперь есть ограничения по высоте на подпорные стены из ландшафтной древесины.

Подпорные стены, многоуровневые

Чтобы не выглядеть одной высокой стеной, мы можем построить гораздо более привлекательную многоуровневую систему подпорных стен. Многоуровневые или террасированные стены также предоставляют отличные возможности для ландшафтного дизайна.

Каменные подпорные стены

Большие камни или подпорные стены из валунов гармонируют с любой природой. Эти стены обычно начинаются с бетонной кирпичной стены с каменной облицовкой или более крупными камнями, размещенными и закрепленными спереди для очень естественного вида.

Подпорная стенка с ступеньками

шагов подпорной стенки обеспечивают легкий доступ к различным уровням вашей собственности после завершения классификации и стены.

Сборные модульные стены из блоков

Относительно низкая стоимость, наряду с бесконечным выбором цветов и стилей, делает предварительно спроектированные модульные блочные подпорные стены, также называемые аллановыми или сегментными стеновыми системами, популярным выбором для многих домовладельцев Джорджии.Предварительно смонтированные модульные подпорные стены также позволяют нам предоставлять нашим клиентам гораздо более длительную гарантию, чем у стен любого другого типа.

Мы обслуживаем все следующие города и округа Джорджии: Alpharetta, Atlanta, Ball Ground, Buckhead, Buford, Canton, Cumming, Dacula, DeKalb, Duluth, Dunwoody, Forsyth, Fulton, Gainesville, Johns Creek, Kennesaw, Mableton, Marietta. , Милтон, Норкросс, Розуэлл, Сэнди-Спрингс, Смирна и Вудсток.

Все права защищены.© Авторское право 2013-2020 Wall Pros
Профессиональные стены Alpharetta, GA (770) 872-8181

Сохраняя стеновые блоки | Брусчатка для подпорных стен для ландшафта и патио

Прочный и долговечный, но простой в установке, Belgard предлагает разнообразный выбор бетонных стеновых блоков, которые можно дополнить ландшафтным дизайном, патио или даже почтовым ящиком. Наши плитки для стен для жилых домов подходят как для каменных подпорных стен, так и для отдельно стоящих элементов, например, уличных кухонь или встроенных сидений.

При выборе стены, подходящей для вашего уличного ландшафта, важно знать, какой тип вам нужен. Подпорные стены и отдельно стоящие стены служат разным целям, и у Belgard есть стеновые блоки, которые соответствуют вашему желаемому виду и функциональности.

Отдельно стоящие стены и подпорные стены

Один из наиболее распространенных сценариев, призывы к отдельно стоящей стены против подпорной стенки, находится ли дом на квартиру или наклонной поверхности. Подпорные стены необходимы для уклонов и структурных целей, поскольку они используют опоры, чтобы удерживать стену на месте и лучше удерживать почву.Хотя они наиболее распространены для домов, построенных на холмах или наклонных участках, подпорные стеновые блоки также предоставляют творческие возможности дизайна для плантаций, возвышенных ландшафтов и других более визуальных приложений.

Напротив, отдельно стоящие стены лучше использовать, когда земля ровная, а эстетика дизайна перевешивает стабилизацию почвы и функциональность. Хотя они по-прежнему предоставляют безграничные возможности дизайна, отдельно стоящие стеновые блоки чаще используются для разделения ландшафта на различные области, помогая разбить открытое пространство и добавить визуальный интерес к двору.Как и подпорные стены, отдельно стоящие стены можно использовать для горшечных растений, сидения и других практических целей. А поскольку отдельно стоящие стены короче по высоте, они не требуют установки опор или дополнительного дренажа.

Цвета и текстуры подпорных стен

Belgard предлагает полную линейку продуктов для ландшафтных работ и бетонной брусчатки в естественных цветовых сочетаниях, чтобы дополнить любую цветовую схему. А текстуры, имитирующие вид упавшего камня, сложенного камня, точеного камня или добытого камня, найдут образ, который дополнит любой архитектурный стиль.

Идеи проекта стены с ландшафтом

Помимо подпорных стен, проектные идеи включают в себя наружные камины, костровые ямы, каменные почтовые ящики, каменные водные сооружения, открытые кухни, встроенные сиденья, встроенные вазоны, столбы и садовые стены различной высоты. Наши стеновые блоки также можно использовать для обертывания колонн, скрытия инженерных сетей, строительства ступеней и многого другого.

Читать больше .
