Постройка дачного туалета: Дачный туалет своими руками: 48 чертежей + фото

строительство дачного туалета своими руками, постройка деревенского садового туалета, устройство уличного временного туалета

Содержание:

Виды дачных туалетов
Расположение туалета на даче
Обустройство выгребной ямы
Как построить туалетный домик
Строительство крыши
Вентиляция
Монтаж двери и освещения
Заключение
Видео

Сразу же после покупки дачного участка перед его владельцем остро встает вопрос о постройке туалета. Это достаточно простая задача, но в ней есть масса нюансов и возможностей, в которых стоит разобраться перед сооружением конструкции. О том, как построить туалет на даче, и пойдет речь в данной статье.

Виды дачных туалетов

Существуют следующие виды туалетов для дачи:

1. Туалет с выгребной ямой. Такой вариант существует уже очень давно, и за это время проявил себя с самой лучшей стороны. Построить дачный туалет с такой конструкцией очень просто – внизу располагается правильно сформированная выгребная яма, над которой устанавливается домик туалета. Когда яма полностью заполняется, ее нужно очистить, причем это можно сделать самостоятельно, а можно и воспользоваться услугами ассенизаторов. В крайнем случае, можно просто перенести домик на другую локацию, а старую яму закопать – со временем все нечистоты переработаются, и туалет можно будет вернуть на то же место. Также может использоваться емкость для выгребной ямы, что весьма практично.
2. Люфт-клозет. Данный вид конструкций отличается тем, что их яма герметична. Постройка туалета этого типа осуществляется в тех случаях, если имеется необходимость установки туалета почти возле дома, источника питьевой воды, или при слишком высоком расположении почвенных вод на участке. Заметим, что люфт клозет весьма распространен в нашей стране.
3. Пудр-клозет. Такие дачные туалеты представляют собой вполне привычную конструкцию, с той лишь разницей, что выгребная яма под ними отсутствует. Для сбора продуктов жизнедеятельности может использоваться любая емкость, объем которой соответствует регулярности пользования туалетом.
   Пудр-клозеты подходят для тех ситуаций, когда возможности обустроить выгребную яму нет (например, если грунтовые воды расположены почти на одном уровне с поверхностью земли).

При использовании пудр-клозетов нужно постоянно держать под рукой сухой торф (в качестве заменителя можно использовать опилки или золу), которым засыпаются нечистоты. Для хранения присыпки в домике должна быть отдельная емкость. После заполнения емкости, заменяющей яму, ее нужно очистить. Отходы, находящиеся под слоем присыпки, постепенно перегнивают, и через какое-то время их можно будет утилизировать или удобрять ими растения.

Расположение туалета на даче

Перед тем, как построить уличный туалет своими руками, нужно рассмотреть все правила, касающиеся его расположения. Любой тип дачного туалета с выгребной ямой можно располагать на участке, где глубина залегания почвенных вод превышает 2,5 метра. Помимо глубины почвенных вод, нужно принимать во внимание правила и нормативы, регламентирующие расположение туалета на даче.

Устройство туалета на даче должно выполняться на определенном расстоянии от различных объектов:

• Источники воды (колодцы, озера, реки и пр.) – расстояние не менее 25 м;
• Жилые постройки и погреба – минимальное расстояние составляет 12 м;
• Душевые кабины и банные постройки – 8 м;
• Плодовые и декоративные деревья – не менее 4 м;
• Кусты и заборы – 1 м.

Если уж мы строим туалет на даче, то при выборе места для него нужно обязательно учитывать все объекты, включая те, которые расположены на соседних участках. Кроме того, рекомендуется учесть розу ветров, чтобы запах нечистот не портил впечатление о пребывании на даче. При наличии уклона участка оптимальным местом для туалета будет точка, расположенная на минимальной высоте.

Обустройство выгребной ямы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Когда участок для туалета выбран и подготовлен, можно приступать к формированию ямы. Выгребным ямам чаще всего придают квадратную форму. Минимальная глубина ямы должна составлять 2 метра – при меньшей глубине строительство дачного туалета будет бессмысленным.

Существует два типа выгребных ям:

1. Герметичные. Днище герметичных ям необходимо забетонировать, причем непосредственно перед заливкой бетонным раствором нужно армировать конструкцию. Чтобы арматура держала форму, ее фиксируют при помощи колышков. Стенки ямы тоже должны быть герметичными, для чего их покрывают раствором или же промазывают все стыки битумом.
2. Поглощающие. Выгребные ямы поглощающего типа желательно выкапывать до самого песка – это позволит жидкой составляющей нечистот проходить в грунт с минимальными усилиями. На дне ямы формируется фильтр из щебня или гальки крупной фракции.

Чтобы точно знать, как правильно построить туалет, нужно заранее определиться с типом выгребной ямы, который напрямую зависит от возможностей в вопросе утилизации нечистот.

Для укрепления стенок можно воспользоваться одним из следующих решений:

• Кирпичная кладка;
• Монолитная бетонная конструкция;
• Кольца из железобетона;
• Пластиковые емкости.

Поверху ямы укладывается листовой материал или заливается бетон. Оставшегося места должно быть достаточно для отверстия, в котором будет обустраиваться стульчак. После этого постройка туалета на даче своими руками может переходить на следующий этап.

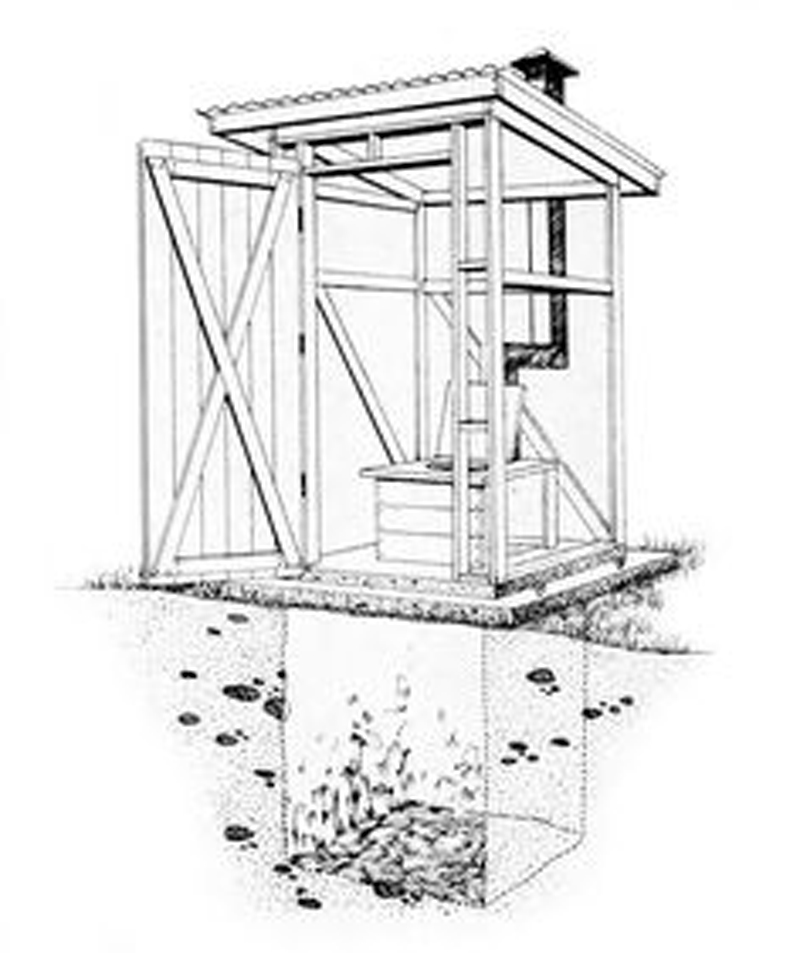

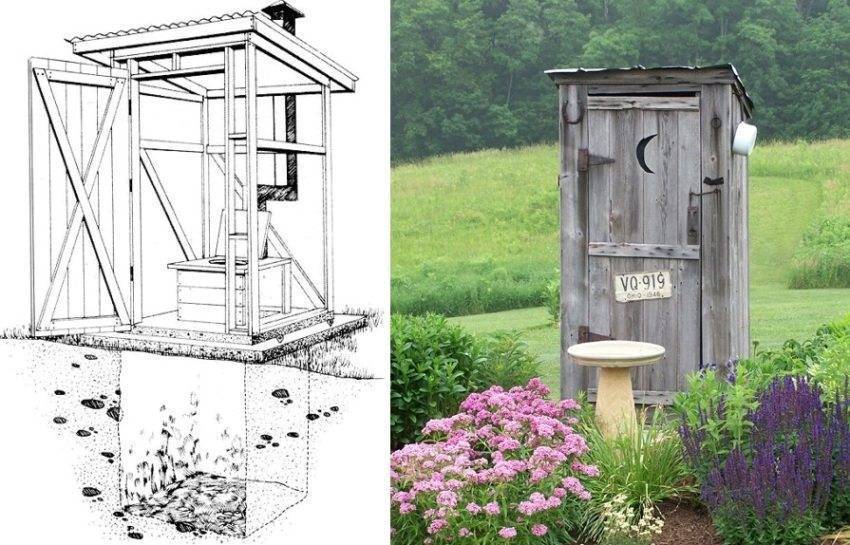

Как построить туалетный домик

Чтобы построить дачный туалет, придется заранее определиться с его габаритами. Размеры для домика обычно подбираются индивидуально, но есть и рекомендуемые значения. Оптимальное сочетание длины и ширины – 1 х 1,5 м, а высота – около 2-2,5 м. Делать туалет меньше указанных значений нежелательно – он будет недостаточно просторным, особенно если им будут пользоваться люди с крупным телосложением.

Перед тем, как построить туалет, нужно создать схему будущего домика. Впрочем, заниматься этим самостоятельно нет никакой нужды – всегда можно взять готовый проект и воспользоваться его данными. Наличие схемы существенно упрощает работу, особенно в том, что касается приобретения требуемого количества материалов и определения стоимости туалета.

В соответствии с готовым проектом можно заняться обустройством основы каркаса. Туалет на дачном участке обычно размещается так, чтобы большая его часть находилась впереди относительно ямы. Это делается ради простой цели – такое расположение позволяет в дальнейшем чистить яму за задней стенкой туалета. Читайте также: «Как сделать дачный туалет – какой вариант лучше выбрать».

Перед тем, как установить дачный туалет, нужно тщательно все подготовить. Чтобы устанавливаемый своими руками деревенский туалет был достаточно устойчивым, его нужно устанавливать на легкий фундамент.

В пространстве между фундаментом и основой укладывается пара слоев рубероида, который будет выполнять функцию гидроизоляции. Если речь идет о легком деревянном домике, то в качестве фундамента можно использовать бетонные блоки или опорные столбы.

Установить каркас на четырех опорах несложно. Участки, где будут расположены углы будущего туалета, нужно углубить на глубину около 0,6-1 м (чем мягче почва, тем глубже должны быть ямы). Внутрь опускаются трубы из асбеста. Ямы на треть заливаются бетонным раствором, после чего в трубу заводится опорная балка. Остается лишь полностью заполнить оставшееся в углублениях пространство.

Следующий этап работы – сборка каркаса, которая проводится следующим образом:

1. В первую очередь нужно подготовить материалы. Для некапитальных дачных построек вполне подходят брусы с квадратным сечением и стороной от 50 до 80 мм. Использовать более массивные изделия бессмысленно – таких нагрузок временный туалет на даче испытывать не будет.
2. Сначала нужно собрать прямоугольную опору с перемычкой, вдоль которой будет располагаться передняя сторона стульчака. Опора прикручивается к основанию, а поверх нее настилаются доски. Для формирования пола можно использовать доски толщиной от 30 мм.
3. Следующий шаг, который подразумевает строительство туалета на даче своими руками – формирование каркаса для всех стен туалета. Переднюю стенку делают немного выше задней – это позволяет создать достаточный наклон крыши, благодаря которому с нее будут самостоятельно отводиться все атмосферные осадки. На всех стенках, кроме передней, желательно установить диагональные укосины, повышающие жесткость конструкции.
4. В переднюю стенку будет встраиваться дверь, а это значит, что нужно смонтировать крепления для нее. Все размеры должны соответствовать проекту. Кроме двери, в верхней части передней стены устанавливается еще и окно, для которого тоже нужно сделать подходящее отверстие.
5. Собранный каркас соединяется с основой железными уголками. Над стульчаком и на его уровне нужно обязательно сделать качественную обвязку. Последнее действие на данном этапе – обустройство стульчака или альтернативного варианта (например, обычного унитаза).

Когда каркас смонтирован и укреплен, можно заняться его обшивкой. В качестве материала для обшивки чаще всего используют деревянные доски, но можно использовать и альтернативу (вполне подойдет металлопрофиль, шифер или иной листовой материал). Располагать их можно как вертикально, так и горизонтально – в первом случае получается неплохая экономия, а во втором – красивый туалет на даче, который будет не только функциональным, но и весьма эстетичным.

Доски подводятся друг к другу с минимально возможными зазорами и фиксируются на основе постройки. Перед тем, как строить туалет на даче, желательно пропитать деревянные детали специальными составами, которые обеспечат защиту материала от бактерий и влаги. Когда пропитка полностью высохнет, доски стоит покрыть краской или лаком, чтобы защитить их еще и от физических повреждений. Кроме того, покрытие положительно влияет на декоративные свойства домика. Читайте также: «Как делается покрытие пола лаком – инструкция».

Строительство крыши

На дачном туалете укладывается кровельная конструкция со свесами не более 30 см. Первым делом нужно установить параллельно несколько досок с небольшим зазором между ними. Далее под досками зашивается козырек, после чего можно крепить доски по периметру туалета. Эта конструкция является основанием для будущей крыши.

Поверх основания укладывается слой гидроизоляционного материала, в качестве которого чаще всего выступает рубероид. На гидроизоляцию кладется имеющееся кровельное покрытие (шифер, металлический профиль или др.). Постройка туалета на даче на этом завершается, и теперь можно заниматься оставшимися работами.

Вентиляция

Одним из условий того, как правильно построить туалет на даче, является наличие хорошей вытяжной вентиляции, позволяющей выводить из ямы характерные канализационные запахи. Вентиляция в данном случае представляет собой обычную трубу, нижняя часть которой заводится напрямую в яму, а верхний располагается над крышей таким образом, чтобы между кровлей и краем трубы было расстояние свыше 20 см.

Для вентиляции подходит любой отрезок трубы, но самым простым и доступным вариантом будет пластиковое изделием сечением 10 см. Труба устанавливается вдоль задней стенки домика и фиксируется с использованием хомутных креплений. Чтобы улучшить тягу, на оголовье трубы стоит установить дефлектор.

Монтаж двери и освещения

Обустройство дачного туалета может выполняться при помощи любых дверей, как сделанных самостоятельно, так и изготовленных на заводе. В любом случае дверь вешается на две заранее закрепленных петли. Чтобы закрыть дверь изнутри и снаружи, можно воспользоваться любым из доступных вариантов – защелки, крючки, шпингалеты и пр. Избегать стоит разве что сложных металлических замков – они со временем ржавеют и приходят в негодность.

Чтобы собранный своими руками садовый туалет был комфортным, в нем нужно сделать хорошее освещение. Вариантов обустройства освещения очень много – от естественного света, попадающего в домик через окно, до проведения электропроводки с подключением ламп. Выбирать оптимальный вариант придется индивидуально, в зависимости от конкретных требований, предъявляемых к туалету владельцами дачи.

Заключение

Строительство туалета на даче – это сравнительно простая задача, которая не требует серьезных вложений финансов и времени. Заблаговременно сделав проект, и качественно выполнив все работы, можно в итоге получить надежную и эффективную конструкцию, которая будет служить десятилетиями.

выбираем вид и место для туалета

0307. 18

Автор: Alina

Комментариев пока нет

• 1.
• 2. Какой же туалет построить?
• 3. В каком месте построить туалет лучше?
• 4. Строим яму
• 5. Строим домик
• 6. Основа каркаса
• 7.
• 8. Сборка каркаса
• 9. Крыша
• 10.
• 11. Двери

После покупки дачного участка, каждый её хозяин задумывается о покупке/постройки дачного туалета. Причем комфортного и вместительного. Тут, собственно, пригодятся как чертежи, так и подробные описания действий для всех этапов постройки. Помимо прочего, будут и нюансы, которые стоит проанализировать.

Всем дачникам, которые приезжают на свои участки, так или иначе – нуждаются в туалете. Подобная потребность в небольшом сооружении возникает пусть не сразу после приезда, но спустя пару часов точно. К тому же, если в доме уже и имеется санузел, то касательно уличных удобств лишний не будет. Простота в конструкции может позволить человеку с любым опытом (или без него) постройки сделать собственное уличное сооружение.

Какой же туалет построить?

Существует несколько видов постройки дачного туалета. Собственно, существует ровно два вида: с ямой или без неё.

1. Домик с ямой — самый простой, проверенный временем вариант. Подобная структура, состоящая из оборудованной ямы и надстройки туалета над ней непосредственное.

2. Туалетный домик без ямы (люфт-шкаф) — это своего рода уличный домик с выкопанной ямой, но разница в том, что яма будет непроницаемой для воздуха.

В каком месте построить туалет лучше?

Впрочем, если выбирать первый вариант (с выгребной ямой), то здесь имеется ряд исключений, связанный с санитарными нормами. Ниже перечислены нормы и расстояния от определенных мест:

• Озеро или вода – 25 метров
• Дома, погреб – 12 метров
• Душ, парилка – 8 метров
• Дерево – 4 метра
• Забор – 1 метр

Ну, как можно догадаться, чтобы пребывание туалетного домика не было проблемой или «испорченным летним вечером», стоит присмотреться к месту более оптимальному.

Строим яму

Как выбор места определен, строительство стоит начать ,непосредственно, с выкапывания углубления. Представляет квадратную форму с глубиной около двух метров. Яма состоит из двух видов:

• Герметика – дно ямы бетонируется, также армируют и кладут на неё колья
• Поглощение– вскопка идет до песка, дно укрывают щебнем

Для укрепления стен ямы, можно использовать: бетон, кирпичную кладку, пластиковый бак, и другие материалы.

Строим домик

Размеры (стандартные): 1 на 1,5 метра, высота: 2,2-2,5 метра. Желательно соблюдать подобные габариты, т.к., в противном случае, людям с крупным рустом просто будет некомфортно.

Что касается чертежей, то делать их самостоятельно долго, нудно и кропотливо. Достаточно найти в интернете нужные картины и делать все по инструкции.

Основа каркаса

Непосредственно само туалетное сооружение нужно выставить на 2/3 перед ямой, тем самым обеспечивая доступ для очищения за задней стеной. Стабильность конструкции может обеспечить небольшой фундамент.

Основа и рама должна разделять гидроизоляция, а это 1,2 слоя материала. Однако, к исполнению простого строительства дерева это совсем не нужно. Основания будет достаточным для установки на блоки. Ко всему прочему можно установить 4 столба для опоры.

Сборка каркаса

Чтобы сделать конструкцию рамы вполне достаточно использоваться полосы с секцией 50 х 50.

1. Перемычка и прямоугольная опора, их сборка.
2.  Настилание доски поверх (как минимум 3 сантиметра)
3. Из кусочка бруса нужно собрать каркасы: передней и других стен.
4. Переднюю стенку нужно сделать как укрепление для будущей двери, а т.е. прикрепить нужные уголки.
5. Каркасы стен закрепить металлическими уголками.
6. Сборка самого каркаса стульчака и обшивки.

Крыша

Пожалуй, без крыши вряд ли удалось бы сделать комфортный туалет. Крыша, ни в коем случае, за стены более 30 см выступать не должна. Установление начинается после крепления параллельных плат на маленьком друг от друга промежутке. Потом козырек сшивается снизу, доски прикрепляются по периметру снаружи. Подготовленное основание наносится слой, он обычно кровельный. После этого структура покрыта любым материалом из кровли, по усмотрению.

Двери

Двери в туалет, по обычаю, делают деревянными. Дверь стоит навесить на пару петель, а затем самим выбрать способ закрытия, он может быть любым.

+4

0

Полное руководство по туалетам с выгребной ямой

Вернуться к основному блогу

Центр знаний

Туалеты с выгребной ямой становятся все менее и менее популярными, поскольку альтернативы, обеспечивающие лучшие решения по управлению отходами, становятся более доступными и простыми в установке. Небольшие первоначальные затраты на строительство — единственное преимущество туалета с выгребной ямой перед лучшими, более инновационными альтернативами традиционным туалетам со смывом. Тем не менее, прежде чем принимать решение о его строительстве, следует рассмотреть долгосрочные последствия использования туалета с выгребной ямой.

Что такое выгребная яма?

Термин «туалет с выгребной ямой» относится к санитарному оборудованию в виде отверстия в земле для сбора отходов и ограничения воздействия на человека и окружающую среду. Конструкция включает в себя бетонную плиту или пол с небольшим отверстием, иногда соединенным с сиденьем унитаза, крышкой, закрывающей это место, и укрытием.

Отверстие в земле может быть необлицованным или обработанным укрепляющим средством, вентилируемым или невентилируемым. Выгребные ямы подходят как для семейного, так и для общего пользования. Когда туалет с выгребной ямой обслуживает большое количество пользователей, вы можете построить ряд отдельных ям для хранения отходов на большей площади.

Фекальный шлам, попавший в яму, со временем разлагается, но туалет в яме недостаточно сложен для контроля концентрации патогенов. Иногда может происходить сокращение количества патогенов, но этот процесс трудно контролировать без постоянного уровня температуры и влажности внутри ямы.

По оценкам, около 1,77 миллиарда человек во всем мире используют уборные с выгребной ямой в качестве основного решения по управлению человеческими отходами.

Есть ли у туалетов с выгребной ямой «продолжительность жизни»?

Система может работать от пяти до десяти и даже 30 лет, в зависимости от ее конструкции, размеров и частоты использования.

Когда отходы наконец заполнят яму, вы можете удалить ил или засыпать яму землей. Если вы выберете второй вариант, бактерии и дождевые черви будут продолжать процесс разложения до полного разложения органического вещества.

Отличие обычного туалета от туалета с выгребной ямой

Туалет с выгребной ямой лучше всего подходит для людей, которым комфортно пользоваться уличным туалетом. Еще одно существенное различие между обычным туалетом и туалетом с выгребной ямой заключается в расходе воды. Туалеты с выгребной ямой обычно используют мало воды или вообще не используют ее, что помогает снизить потребление воды и счета.

Другие названия туалетов с выгребной ямой

Туалеты с выгребной ямой также известны как уборные с выгребной ямой, уборные с выгребной ямой или домашние уборные. Укрытие, в котором находится яма, часто называют флигелем. Туалеты с выгребной ямой не следует путать с туалетами-хранилищами, в которых используется герметичный контейнер (или хранилище), закопанный в землю для хранения отходов жизнедеятельности человека, поэтому они не вступают в прямой контакт с почвой.

Туалет с выгребной ямой — 500м!

Где можно использовать туалет с выгребной ямой?

Туалеты с выгребной ямой обычно используются на автономных объектах, а иногда и в кемпингах или в национальных парках. Эти конструкции не рекомендуются в городских районах, так как при таком методе недостаточно места для безопасного обращения с отходами.

Как правило, туалеты с выгребной ямой следует использовать в районах с низкой скоростью просачивания почвы. Таким образом, вы можете предотвратить попадание сточных вод глубоко под землю до того, как бактерии разрушат патогены.

Во многих странах популярность туалетов с выгребной ямой меньше, чем когда-либо прежде, поскольку экологические нормы становятся более жесткими и появляются альтернативы с улучшенными санитарными условиями.

Рекомендации по проектированию туалетов с выгребной ямой

Строительство туалета с выгребной ямой относительно просто, но необходимо принять ряд мер безопасности, чтобы продлить ожидаемый срок службы конструкции и гарантировать, что никто не пострадает.

• Когда будете выкапывать яму, используйте оставшуюся землю, чтобы построить небольшую насыпь вокруг края ямы. Эта дополнительная спецификация помогает предотвратить попадание дождевой и поверхностной воды в яму, чтобы предотвратить чрезмерную влажность внутри ямы и загрязнение грунтовых вод.
• Если почва имеет высокую скорость просачивания, используйте абсорбирующие органические материалы для облицовки дна и стенок ямы. Это даст бактериям достаточно времени, чтобы разрушить отходы до того, как жидкость перейдет в твердое состояние, что предотвратит загрязнение.
• Убедитесь, что отверстие в полу имеет диаметр менее 25 сантиметров/10 дюймов. Это затрудняет попадание детей в яму.
• Защитите конструкцию навесом или флигелем. Так вы повысите комфорт пользователя и защитите яму от повышенного водозабора во время сильного дождя.
• Независимо от того, используете ли вы сиденье для унитаза или любые другие альтернативы, предоставьте деревянную или пластиковую крышку, чтобы закрыть отверстие, когда унитаз не используется. Это предотвращает появление неприятных запахов внутри укрытия и отпугивает мух и других насекомых.
• Убедитесь, что в яму не попадает слишком много света, чтобы она не привлекала мух и других насекомых.

Типы туалетов с выгребной ямой

Сухие туалеты и уборные с выгребной ямой

• Сухие туалеты с выгребной ямой не используют воду, поэтому нет необходимости подключаться к источнику чистой воды.
• Уборные с выгребной ямой с проточным смывом представляют собой усовершенствованную версию традиционного туалета с сухой выгребной ямой, которая больше похожа на септик. Помимо отверстия в полу, системе требуется керамический или пластиковый элемент, обеспечивающий наличие гидрозатвора, препятствующего проникновению запахов. Вы можете использовать переработанную или собранную воду, чтобы свести к минимуму ее влияние на ваш счет за воду.

Невентилируемые и вентилируемые туалеты с выгребной ямой

• Невентилируемые туалеты с выгребной ямой представляют собой простые конструкции, не обеспечивающие выгребной ямы каким-либо дополнительным притоком воздуха.
• Вентилируемые туалеты с выгребной ямой включают вентиляционную трубу, обычно расположенную выше конструкции, которая обеспечивает циркуляцию воздуха, уменьшая запахи и насекомых.

Обслуживание туалета с выгребной ямой

Известно, что туалеты с выгребной ямой требуют минимального обслуживания в течение всего срока службы. Человеческие отходы хранятся в яме, и вмешательство человека не требуется. Чтобы избежать перелива, все равно нужно следить за уровнем ила внутри лунки.

Требуется опорожнение, когда яма почти заполнена — примерно 3 фута/1 метр от края. Наиболее распространенными способами удаления отходов из туалета с выгребной ямой являются насосы с ручным приводом или моторизованные насосы, которые обычно перемещают осадок в вакуумной тележке, а затем транспортируют его в указанное место, например, на установку очистки сточных вод или компостную установку.

В качестве альтернативы вы можете засыпать яму землей, выкопать еще одну яму и переместить верхнюю конструкцию.

Как безопасно пользоваться выгребной ямой

При использовании туалета с выгребной ямой начните с окружающей среды. Убедитесь, что у вас достаточно туалетной бумаги и дезинфицирующего средства для рук. Убедитесь, что в яме не слишком много воды, которая может разбрызгаться на вас, и всегда обращайте внимание на то, как вы сидите, чтобы сохранить пространство в чистоте для себя и других пользователей.

Закрепите все свои вещи перед использованием туалета с выгребной ямой — если что-то упадет в яму, вы не сможете это восстановить.

Никогда не используйте туалет с выгребной ямой для удаления любого органического или неорганического мусора, так как это только ускорит заполнение выгребной ямы и предотвратит правильное разложение отходов. И последнее, но не менее важное: не забудьте закрыть отверстие после использования, чтобы уменьшить запахи внутри уборной.

более 50% населения мира не имеют доступа к управляемым санитарным услугам

Плюсы и минусы использования туалетов с выгребной ямой

Преимущества:

• Строительство туалета с выгребной ямой подразумевает низкие первоначальные затраты.
• Эта система требует минимального обслуживания.
• Потребление воды минимально или отсутствует.

Недостатки:

• Справиться с запахами или насекомыми может быть сложно.
• Конструкция должна размещаться на открытом воздухе.
• Процесс разложения медленный и не влияет на концентрацию патогенов.

Какое будущее ждет утилизацию отходов туалетов с выгребной ямой

Низкая стоимость остается основной причиной, по которой так много людей продолжают полагаться на утилизацию отходов туалетов с выгребной ямой. Традиционные туалеты с выгребной ямой дешевле и проще в сборке, чем их более продвинутые версии, поскольку они не содержат механических частей. Кроме того, они требуют минимального обслуживания и не нуждаются в ремонте, что делает их практичными в большинстве ситуаций, когда другие решения по обращению с отходами недоступны.

Более 50% населения мира не имеет доступа к управляемым санитарным услугам, поэтому сухие туалеты с выгребной ямой продолжают оставаться жизнеспособной альтернативой безопасному обращению с отходами. Однако по мере того, как улучшенные санитарно-технические сооружения, такие как туалеты со смывом, септиктенки, вентилируемые туалеты или компостирующие туалеты, становятся более доступными, все меньше сообществ могут полагаться на эту систему в долгосрочной перспективе.

Заключение

Туалеты с выгребной ямой являются одним из старейших известных решений по обращению с отходами, и они до сих пор обслуживают значительную часть населения во всем мире. Однако эта система оставляет значительные возможности для усовершенствования. В то время как усовершенствованные версии туалета с выгребной ямой могут удовлетворить ожидания современного домохозяйства, в стандартной версии отсутствует ряд характеристик, которые делают санитарную службу эффективной.

Это экологический туалет, но он не контролирует концентрацию патогенов и сопряжен с рисками для окружающей среды и здоровья, которых можно легко избежать с помощью других экологически чистых систем.

Нравится? делиться!

Вам это может показаться

интересным

Наше влияние

HomeBiogas 2021 Impact & ESG Report

Благодаря широкому портфелю продуктов HomeBiogas помогает предприятиям достичь экологических, социальных и управленческих целей (ESG) Критерии, позволяющие им продемонстрировать свою приверженность защите окружающей среды.

Подробнее

Зеленая жизнь

Крошечный дом, большая жизнь

Компания HomeBiogas вместе с нашими клиентами берет на себя ответственность за нашу планету. Они провидцы, творцы перемен и вдохновляющие люди, создающие позитивное будущее для всех нас. Мы благодарны нашим удивительно смелым клиентам и с гордостью делимся их историями.

Подробнее

Зеленая жизнь

Автономные туалеты: полное руководство

Большинство людей воспринимают горячую воду, внутреннюю сантехнику и туалеты со смывом как должное, но не всегда все так просто. Вне централизованной канализации управление отходами и сточными водами может быть проблемой круглый год, а наличие подходящего оборудования может изменить правила игры для домовладельцев. Автономные туалеты и санитарные системы упрощают управление отходами, обеспечивая при этом комфорт и устойчивые решения. Вы можете выбрать одну из нескольких систем: от туалетов со смывом до компостных туалетов и безводных туалетов. Этот пост в блоге расскажет вам все, что вам нужно знать, чтобы принять обоснованное решение для вашей усадьбы.

Подробнее

Без категории

Без категории

Luna Lodge: устойчивый эко-курорт Powered by HomeBiogas

На земле осталось немного мест, по-настоящему богатых биологическим разнообразием, и полуостров Оса на южном побережье Тихого океана в Коста-Рике — одно из них. Он является домом для 2,5% биоразнообразия всего мира, при этом покрывая менее одной тысячной процента его общей площади. В центре полуострова Оса находится эко-курорт The Luna Lodge, который стремится гармонично сосуществовать с окружающей средой. Одним из ключевых элементов устойчивости этого домика является внедрение системы HomeBiogas 7.0.

Подробнее

Без категории

На морозе: Представляем набор Booster Kit

В более прохладную погоду естественные процессы, связанные с производством биогаза, замедляются, компания HomeBiogas разработала новый продукт, который поможет вам получить максимальную отдачу от вашей существующей системы даже в более холодном климате.

Подробнее

схем и проектов лучших самоделок

Вы не решаетесь построить полноценный санузел на даче, но решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, если бы этим сооружением было удобно пользоваться и оно достойно выглядело, а не только во время посещения не капало на голову? Но на пути к реализации задуманного требуется чертеж, а вы не знаете, как правильно его оформить?

Мы расскажем, как из обычного деревенского туалета сделать удобную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы отобрали самые простые решения, снабдив их подробными схемами и чертежами. Также мы рассмотрели популярные разновидности шкафов-купе для дачи, их особенности и виды используемых для строительства материалов.

На самом деле не обязательно делать чертеж дачного туалета самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгребной ямы, а затем выберите понравившуюся модель туалета. В помощь начинающему дизайнеру мы дали подробное видео по созданию чертежа.

Содержание статьи:

• Особенности чертежа
• Выбор подходящего типа проекта
  • №1 — классический дачный туалет с выгребной ямой
  • №2 — дамский туалет или туалет без отверстия
  • №3 — туалет с компостной ямой
• Тонкости выбора строительных материалов
  • Вариант №1 — простой и надежный деревянный туалет
  • Вариант №2 — капитальная конструкция из кирпича
  • Вариант №3 — металлический туалет
• Готовые чертежи и схемы деревянного туалета
  • №1 — схема «шалаша» с размерами и описанием
  • №2 — чертеж «скворечника» с вырезанным столом
• Проектирование кирпичного туалета с чертежами
• Выводы и полезное видео по теме

Особенности чертежа

Дачный туалет — это не такая простая конструкция, как склонны думать многие начинающие строители. Есть ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

По санитарным нормам дачный туалет не следует размещать ближе 12 метров от жилого дома и 8 метров от колодца или колодца

Правила оформления туалета:

1. Габаритные размеры . Учитывайте размеры интерьера туалета. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабину меньше, пользоваться ею будет неудобно. Также особое внимание следует уделить выбору.
2. Высота . Также есть ограничение по высоте. Нежелательно строить туалет высотой менее 2 м. Войдя в него, согнувшись, очень скоро устал.
3. Скат крыши . При устройстве односкатной крыши задняя стенка проектируется несколько ниже передней. Делается это для формирования уклона крыши и стока дождевой воды для сооружения.
4. Освещение . Если вы не планируете проводить электрическое освещение, позаботьтесь о том, чтобы дневной свет попадал в ваш туалет даже при закрытой двери. Если не хотите возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция . Дачный туалет — плохо проветриваемое сооружение. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень . Чтобы в дачном туалете летом не было душно, размещайте его в тенистом месте.
7. Местоположение участка . Еще один совет по выбору места строительства: избегайте близости септика или выгребной ямы к источникам водозабора, колодцам и скважинам. Это сделано из санитарных соображений.

Если учесть все эти рекомендации, проектировать дачный туалет самостоятельно будет намного проще.

Фотогалерея

Фото

По типу удаления отходов раздельные туалеты делятся на накопительные и выносные. Накопительные варианты предусматривают сброс отходов в выгребную яму, септик или накопительный бак

Туалеты с выгребной ямой устраивают вдали от домов, источников воды и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой вместимостью не требуют канализационного устройства. Отходы накапливаются и компостируются в небольшой емкости, расположенной непосредственно в сантехнике, которая нуждается в регулярном опорожнении. Павильон биотуалета может располагаться в любом удобном месте

Постройку, совмещающую туалет и душевую кабину, целесообразно подключить к одному накопительному баку. В этом случае требуется регулярная откачка стоков по мере накопления резервуара.

Герметичная накопительная емкость, стоки из которой регулярно откачиваются, должна располагаться в 5 м от корпуса. Этот метод сбора отходов не угрожает окружающей среде и грунтовым водам.

Разумнее построить туалет на даче, посещаемый периодически только в летнее время, над выгребной ямой без откачки. Такие ямы закапывают по мере заполнения, а сверху сажают деревья. Построенный над ним дом просто переносится на новое место

Объем выгребной ямы, а также объем накопительной емкости выбирают в соответствии с количеством проживающих и интенсивностью посещения

Если туалет с на загородном участке устраивают загон или яму, предполагающую откачку, то кроме удаления от дома и источников воды необходимо учитывать возможность доступа для ассенизационной техники

Туалет в деревне

Выгребная яма сооружение

Домик для выносного биотуалета

Душевой санузел с общей емкостью

Установка накопительной емкости для дачной канализации Бетонный накопительный бак

Выбор подходящего типа проекта

Для оформления чертежа необходимо определиться с типом туалета. Это может быть туалет с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и компостировать.

Постройка с герметичной емкостью вместо выгребной ямы будет уместна в местности, где грунтовые воды залегают слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребной ямой

Самая распространенная и привычная конструкция простого туалета для дачи — модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под туалетной кабинкой.

Если выгребная яма переполнена, вызывают мусорщика, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать в течение довольно длительного времени. Если туалет используется только в летний сезон, то с необходимостью вызова мусорщика вообще не приходится сталкиваться

Поскольку душ на даче так же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один .

Если в одной части участка построить летний душ, а в другой — туалетный домик, то придется изрядно потрудиться лопатой, ведь канализационная яма нужна в обоих случаях.

Комбинируя удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-туалет или туалет без отверстия

Простой способ сделать чертеж туалета для дачи — спроектировать его по принципу пудр-туалет.

Этот тип унитаза не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под сиденье унитаза. Это может быть пластиковая или металлическая емкость или ведро.

Поскольку главная беда таких туалетов – неприятный запах, нечистоты обсыпаются (припудриваются) адсорбирующими веществами, предохраняющими унитаз от появления специфического «янтаря».

В туалетах такого типа всегда две емкости: для сбора отходов и для хранения порошка. Резервуары необходимо регулярно чистить.

В качестве адсорбента применяют древесную золу, торф, опилки, песок. По большому счету, пудреница с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.

№3 — туалет с компостной ямой

Еще один вариант, идеальный для дачи, — туалет, производящий компост. Как известно, компост – отличное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а особая технология позволяет производить его в ускоренном темпе практически из ничего.

Чтобы компост насыщался кислородом, его необходимо регулярно рыхлить. Для этого предусмотрен специальный рычаг для ручного смешивания.

Туалет оборудован компостной ямой. Лучше, если их будет два, так можно будет использовать каждый из них по очереди, пока компост созревает.

Ямы устроены таким образом, что можно легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.

Тонкости выбора строительных материалов

Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве. Выбор строительного материала важен еще на этапе разработки чертежа.

Наиболее часто используемые:

• дерево;
• кирпич;
• металл.

Это привычные для дачника материалы, с которыми умеют обращаться практически все.

Фотогалерея

Фото

Самый распространенный вариант строительства туалетного домика на даче предполагает использование каркасной технологии

Каркас сооружается из бруса или металла, стены постройки могут быть сплошными или с вентиляцией зазоры в верхней части

Чаще всего дачи дачных туалетов, построенных из бруса, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который хорошо сочетается с обоими деревянный и металлический каркас

Отделка каркасной конструкции сотовым поликарбонатом и пластиковым шифером выглядит интересно и прекрасно работает

Бревенчатый дом выглядит великолепно, но его строительство потребует больших затрат по сравнению с каркасной конструкцией. Такой туалет не нужно утеплять для использования зимой

Кирпичные туалеты требуют массивного фундамента. Их не возводят над выгребными ямами из-за их внушительного веса

Значительно быстрее кирпича возводится туалет из пеноблоков. Этот тип, как и кирпичный, требует устройства фундамента, предполагает устройство биотуалета или отведение стоков в накопитель

Каркасная технология в строительстве туалета

Частично проницаемые стены

Обшивка туалета подкладка

Популярная облицовка

Формовка стен из пластикового шифера

Туалет на дачном участке из бревна

Уборная из кирпича

Применение пенобетонных блоков

Вариант №1 — простой и надежный деревянный туалет

Когда придет время к дачному строительству, в первую очередь, представлены различные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород легко достать, а для работы не требуется сложного оборудования. В крайнем случае можно работать с деревом даже без применения электроинструмента.

В зависимости от того, как вы спроектируете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если вы хотите сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом в своем загородном доме, попробуйте построить его из сруба. Повозиться придется гораздо дольше, но результат того стоит.

Дачный туалет — не самая благоприятная среда. Дерево может сгнить и разрушиться, если его не обработать специальными средствами. Антисептическая пропитка – обязательное условие строительства санузла из бруса.

Строительство туалетного домика по каркасной технологии включает в себя ряд традиционных этапов:

Фотогалерея

Фото

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырубка ямы над выгребной ямой

3 этап: Обшивка

4 этап: Кровля

Вариант №2 — капитальное строительство из кирпича

Преимущества кирпичных построек перед деревянными всем известны из сказки о трех поросятах.

Помимо долговечности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный дачный туалет выглядит как дом с односкатной или двускатной крышей. Окна можно проектировать.

Не обязательно использовать обычный кирпич. Прекрасной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон

В проект такого туалета входит не только чертеж надземной части туалета, но и фундамента. В этом случае без фундамента не обойтись, так как собственный вес кирпичного здания довольно большой.

Без поддержки грунт скоро уплотнится и просядет, что приведет к появлению трещин в стенах туалета.

Вариант №3 — металлический унитаз

Металл — материал с высоким коэффициентом теплопроводности. В чулане из металлических листов летом будет невыносимо жарко, а зимой очень холодно.

Без применения теплоизоляционных материалов железный туалет на даче может быть только временным проектом — до строительства основной уборной.

Чаще всего используются листы профнастила, нашитые на каркас из металлического профиля. В данном варианте используется профилированный металлический лист. Металлокаркасная поликарбонатная крыша

Трудно добиться герметичности стыков такого тонкого и гибкого материала. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируется пенопласт или минеральная вата.

Также рекомендуем изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• хижина;
• теремок;
• скворечник.

Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш представляет собой компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.

Здания могут различаться по размерам, используемым материалам, сложности конструкции и конструктивным решениям, но общий принцип проектирования остается неизменным.

Начните с фасада и задней стены туалета. Делают каркас в форме треугольника с несколькими ребрами жесткости по высоте. Длина поперечной балки 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками 30-40 см.

Высота угловых стоек 177 см, промежуточных — 287 см. Наклонные элементы на этом чертеже выбраны длиной 312 см.

Слева задняя стенка, справа передняя, ​​с проемом для двери. В углах те же элементы изображены в пространственной форме.

Чертеж передней стены отличается тем, что стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери.

Расстояние между стойками зависит от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема на высоте 2 м 15 см устанавливается потолок.

Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Достаточно прочную прочную конструкцию можно соорудить из прямоугольного бруса или из обрезной доски достаточной толщины

Стены соединяются продольными брусами, длина каждого 122 см. Еще одна балка длиной 150 см помещается посередине. Проект основной несущей конструкции готов.

Приступаем к устройству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев, составляет 50 см.

Установить 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.

Вот такой аккуратный домик-туалет, если придерживаться этого проекта. Над дверью имеется вентиляционное отверстие

Эти размеры подходят для туалета среднего размера. Стоит отметить, что полезная высота салона составляет 2,15 м. В этом случае общая высота здания составит 3,5 м.

Это связано с тем, что скаты крыши соединены под очень острым углом. На высоте 2,15 м потолок зашит, поэтому в туалете будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте . .

№2 — чертеж «скворечника» с разрезным столом

Более сложная архитектурная форма – дачный скворечник-туалет. Такой вариант наиболее распространен. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и передняя части – прямоугольники.

В отличие от «шалаша» такая уборная намного уютнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не промокло и не испортилось от постоянного контакта с землей, унитаз рекомендуется сделать немного приподнятым.

Набор специальных полозьев для основания высотой 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, спереди 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа OSB, на который в дальнейшем будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м уклон кровли будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплением:

Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем соединяются между собой в пространственную модель туалета. Каждая из стен подробно изображается на отдельных листах чертежа.

Очень важный нюанс — план разделочной доски. Это дополнение значительно упрощает конструкцию.

На чертеже фасада проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание на размеры отдельных элементов:

Часть досок обрезается с припуском 50 мм, часть с припуском 100 мм. Скос 15 градусов, кромочная доска подогнана уже на месте

Противоположная стена без окна:

Левая стена выполнена аналогично правой, но на ней нет окна, поэтому рисунок становится еще проще и понятнее

Помимо стен, нужно позаботиться о потолке. В этом случае используется только один этаж – внизу унитаза. На чертеже показан каркас этого элемента и разделочные доски стола.

Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.

Обработанные антисептиком собираются с помощью гвоздей или шпилек. В последнем случае необходимо предварительно просверлить отверстия под крепеж

Необходимо учитывать утепление:

Нижний этаж также утеплен листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, а затем зашить слой утеплителя листом OSB

Чертеж стропильной системы:

Конструкция деревянного туалета подразумевает определенный процент неточности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту

Таблица материалов помогает составить смету.

В таблице материалов есть даже такие мелочи, как дверные петли или заглушки. Из него видно, что для остекления необходимо приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровля на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.

Проектирование туалета из кирпича с чертежами

Фундаментом для туалета из кирпича может быть заглубленный в землю железобетонный бордюр, либо бетонные блоки, расположенные по углам конструкции.

Стандартная маленькая хижина с площадью стен 8 квадратов потребует для постройки около 300 кирпичей. Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при кладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь конструкция будет эксплуатироваться не один год

Для такого объема кладки необходимо рассчитать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника.

Если деревянные стены делаются отдельно, то дача из кирпича выкладывается порядком по всему периметру.

Цементному раствору требуется время, чтобы набрать силу. Если выкладывать сразу все ряды кладки, на нижние будет приходиться большая нагрузка, под действием которой незастывший раствор просто выдавится из всех швов.

Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.

Проемы необходимо отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и примерки и фронтон.
