Опубликовано М 240 — характеристики, диаметр и сечение медного провода
Провода М других конструкций смотрите здесь!Сечение медного провода М 240Провод марки М 240 — это неизолированный провод полностью выполненный из меди. М 240 состоит из 37 проволок диаметром 2,84 мм с общим номинальным сечением 240 мм2. Провод применяется в сложных условиях, в которых требуется повышенная проводимость и стойкость к коррозии. Используется как на суше, так и на море.
Расшифровка марки провода М 240
- М — токопроводящая жила из меди;
- 240 — сечение медного провода, мм2.
Основные технические характеристики провода М 240
Для того, чтобы вам было удобнее и проще разобраться в характеристиках провода, мы представили их в сводной таблице.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| ГОСТ | — | ГОСТ 839-80 |
| Код ОКП провода М 240 | — | 35 1111 |
| Номинальное сечение | мм2 | 240 |
| Расчетное сечение | мм2 | 234,0 |
| Диаметр провода | мм | 19,9 |
| Погонная масса провода | кг/км | 2124 |
| Вес одного метра провода | кг/м | 2,124 |
| Электрическое сопротивление 1 км провода постоянному току | Ом | 0,0789 |
| Механическая прочность на разрыв | даН | 9383,7 |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта.1.png)
Автор схем и чертежей.
Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики провода на заводе-изготовителе!
Конструктивные особенности М 240
В представленной ниже таблице отражены особенности конструкции провода.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| Диаметр одной медной проволоки | мм | 2,84 |
| Количество медных проволок в проводе | шт | 37 |
| Число повивов медных проволок | шт | 3 |
Скачать чертеж провода М 240 в формате DWG (Autocad)
У нас Вы можете скачать чертеж сечения провода М 240 в редактируемом формате программы Autocad.

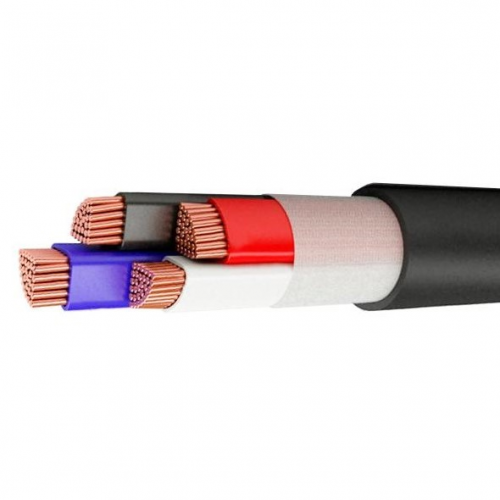

СкачатьВВГ 4х240 — все технические характеристики силового медного кабеля
Кабели ВВГ других конструкций смотрите здесь!Кабель марки ВВГ 4х240 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах.
В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.
Характеристики кабеля ВВГ 4х240
по ГОСТ 31996-2012
Кабель ВВГ 4х240 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:
- напряжение сети не более 1000 В;
- частота сети не более 50 Гц.
Расшифровка обозначения кабеля ВВГ 4х240
- В — «винил», изоляция выполнена из пластиката поливинилхлорида;
- В — «винил», оболочка выполнена из пластиката поливинилхлорида;
- Г — «голый», в кабеле отсутствует броня;
- П (при наличии) — плоская конструкция кабеля;
- 4 — количество жил;
- 240 — площадь сечение одной медной жилы, мм2.
Основные технические характеристики кабеля ВВГ 4х240
Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| ГОСТ | — | ГОСТ 31996-2012 |
| Класс жилы по ГОСТ 22483-2012 | — | 2 |
| Код ОКП | — | 35 2122; 35 3371 |
| Класс пожарной опасности | — | О1.8.2.5.4 |
| Диапазон температур эксплуатации | °С | от -50 до 50 |
| Минимальная температура монтажа | °С | -15 |
| Продолжительность эксплуатации | лет | 30 |
| Напряжение сети | В | до 1000 |
| Частота переменного тока в сети | Гц | 50 Гц |
| Допустимое растягивающее усилие | Н | 28800 |
| Максимально допустимая температура нагрева жил при КЗ | °С | 160 |
| Продолжительность короткого замыкания, не более | с | 5 |
| Расчетная масса (вес) кабеля, 0,66 кВ | кг/км | требует уточнения |
| Расчетная масса (вес) кабеля, 1 кВ | кг/км | 10954 |
| Расчетная масса (вес) одного метра кабеля, 1 кВ | кг/м | 10954/1000 |
| Допустимый радиус изгиба | мм | 462. 4 |
| Допустимая токовая нагрузка при прокладке на воздухе | А | 472 |
| Допустимая токовая нагрузка при прокладке в земле | А | 471 |
| Допустимый ток односекундного короткого замыкания | А | 26.8 |
| Объем горючей массы | л/км | 1369 |
| Сопротивление изоляции жил | МОм/км | 7 |
| Толщина изоляции жил, 1 кВ | мм | 2.2 |
| Толщина изоляции жил, 0,66 кВ | мм | требует уточнения |
| Масса цветного металла | г/м | 20.6 |
| Максимальная мощность при прокладке в воздухе, 220 В | кВт | 138.45 |
| Максимальная мощность при прокладке в земле, 220 В | кВт | 138.16 |
| Максимальная мощность при прокладке в воздухе, 380 В | кВт | 310.58 |
| Максимальная мощность при прокладке в земле, 380 В | кВт | 309. 92 |
| Температура нагрева жил по условию невозгорания | °С | 350 |
| Длительно допустимая температура нагрева жил | °С | 70 |
| Допустимая температура в режиме перегрузки | °С | 90 |
| Электрическое сопротивление жилы | Ом/км | 0.08 |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!
Конструктивные особенности ВВГ 4х240
В представленной ниже таблице отражены особенности конструкции кабеля.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| Количество жил | шт. | 4 |
| Максимальный диаметр жилы | мм | 20.6 |
| Наружный диаметр кабеля, 0,66кВ | мм | требует уточнения |
| Наружный диаметр кабеля, 1 кВ | мм | 57. 8 |
| Максимальный вес | кг/м | 10.954 |
| Материал жилы | — | Медь |
| Материал изоляции | — | ПВХ |
| Материал оболочки | — | ПВХ |
| Тип конструкции жилы | — | мк, мс |
Варианты конструкции жил:
- ок — однопроволочная жила;
- мк — многопроволочная жила.
Скачать чертеж кабеля ВВГ 4х240 в формате DWG (Autocad)
Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х240 в редактируемом формате программы Autocad, напишите нам!
АСО 240: все технические характеристики провода
Провода АСО других конструкций смотрите здесь, провода АС смотрите здесь.Сечение провода сталеалюминиевого АСО 240Провод марки АСО 240 — это неизолированный сталеалюминиевый провод с облегченным стальным сердечником. Сердечник провода выполнен из стальных проволок, а остальная часть — из алюминиевых проволок.
В изготовлении используются нержавеющая сталь и алюминий.
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Обратите внимание, что провод марки АСО — это сталеалюминиевый провод с облегченным стальным сердечником. Соотношение алюминий/сталь в этом случае составляет около 8.
Основным и единственным предназначением провода АСО 240 является подвес на линиях высокого напряжения.
Площадь поперечного сечения алюминиевой части провода составляет 240 мм2, площадь стальной части — 32 мм2.
Расшифровка марки провода АСО 240
- А — токопроводящая жила из алюминия;
- С — сердечник из стали;
- О — облегченный стальной сердечник;
- 240 — сечение алюминиевой части провода, мм2.
Основные технические характеристики провода АСО 240
Все характеристики провода, необходимые для заказа и расчета, мы представили в виде таблицы.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| ГОСТ | — | ГОСТ 839-80 |
| Код ОКП провода АСО 240 | — | 35 1151 |
| Диапазон температур эксплуатации | °С | от -60 до +90 |
| Максимальная разрывная нагрузка | даН | 7505 |
| Расчетная масса провода | кг/км | 921 |
| Вес одного метра провода | кг/м | 0,921 |
| Наружный диаметр | мм | 21,6 |
| Площадь сечения провода по элементам | мм2 | 275,95 |
| Площадь сечения алюминиевой части | мм2 | 244,28 |
| Площадь сечения стальной части | мм2 | 31,67 |
| Допустимый ток | А | 605 |
| Срок службы, не менее | лет | 45 |
| Механическое напряжение для наибольшей нагрузки | даН/мм2 | 12,6 |
| Механическое напряжение при среднегодовой температуре | даН/мм2 | 8,4 |
| Коэффициент температурного линейного расширения | 1/°С * 10-6 | 19,8 |
| Модуль упругости E | даН/мм2 | 7700 |
| Электрическое сопротивление 1 км провода постоянному току | Ом | 0,1182 |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта.
Автор схем и чертежей.
Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики провода на заводе-изготовителе!
Конструктивные особенности АСО 240
В представленной ниже таблице отражены особенности конструкции провода.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| Диаметр одной стальной проволоки | мм | 2,4 |
| Количество стальных проволок в проводе | шт | 7 |
| Число повивов стальных проволок | шт | 1 |
| Диаметр одной алюминиевой проволоки | мм | 3,6 |
| Количество алюминиевых проволок в проводе | шт | 24 |
| Число повивов алюминиевых проволок | шт | 2 |
| Отношение сечения алюминиевой части провода к сечению стального сердечника | — | 7,71 |
Скачать чертеж провода АСО 240 в формате DWG (Autocad)
У нас Вы можете скачать чертеж сечения провода АСО 240 в редактируемом формате программы Autocad.
Серия MHF208 высокочастотные / коаксиальные / волноводные поворотные соединения (опционально + электрические контактные кольца)
Примечание ： Ниже приведены специальные требования, которые могут быть настроены. Соответственно, дата доставки будет увеличена на 3 ~ 15 дней, а также стоимость будет увеличена на 30% ~ 50%. Большинство наших основных частей являются стандартными и модульными, что значительно снижает стоимость и время тоже.
① Разметка и длина проводки могут быть изменены как для ротора, так и для статора.
② Из-за ограничений конструкции длина / высота / наружный диаметр могут быть изменены по вашему запросу.
③ Поддержка более 300 колец тока и сигнала.
④ Можно выбрать авиационный штекер, клемму и термоусадочную трубку.
⑤ Гибридное контактное кольцо для сигнала сервоуправления Yaskawa / Panasonic / Siemens, основное питание, энкодер
⑥ Поддержка смешанной высокоскоростной передачи данных (включая Ethernet, USB, Profibus, Ethercat, CANOPEN, CANBUS, RS232, RS485).
⑦ Смешанный сигнал контроля температуры и сигнал термопары
⑧ Специальные условия для сейсмостойкости и высоких температур.
⑨ Гибридное пневматическое / гидравлическое + электрическое контактное кольцо.
⑩ Макс. Температура: 500 ℃.
⑪ Максимальное напряжение: 110 кВ.
⑫ Макс. скорость вращения: 10000 об / мин.
⑬ Максимальный ток: 5000 А.
⑭ Военный разряд.
⑮ Опции: водный режим ， IP65 или IP68.
⑯ Корпус из нержавеющей стали.
Техническая поддержка ： Technical @ moflon.com
В Moflon 60% продаж — это индивидуальные решения, адаптированные под конкретные требования вашего проекта.
Чтобы узнать больше о индивидуальных решениях, нажмите здесь! , техническая поддержка: [email protected]
| Сборка по вашему запросу / особые требования MOFLON специализируется на индивидуальных решениях. MOFLON поставляет сборку по запросу сервисную базу для серии MHF208, срок поставки сборки под запрос составляет 2 недели, а цена всего на 10% ~ 30% больше, чем стандартная версия. А теперь приступим — как построить по запросу? MHF208 Например:
Прочие требования: Опишите следующие особые требования: ограничение по длине, ограничение по высоте, ограничение по другим размерам, направление выхода провода, длина выводного провода, разъемы, высокая температура, большой ток, военный класс и некоторые другие параметры и отправьте нам электронное письмо: Technical @ мофлон.  com . Построение по запросу: |
Сейчас у наших моделей более 12000 моделей, и более 80% моделей настраиваются по запросу клиента и основаны на технологиях и полном опыте, в том числе традиционная угольная щетка, контакт с золотой проволокой, контакт с щеткой из золотого волокна, отсутствие передачи контакта, каждое применение решения зависит от реального запроса клиента с экономичным, высоким качеством и надежностью.В Moflon 60% продаж являются индивидуализированными, индивидуальными решениями, адаптированными к точным требованиям вашего проекта. Чтобы узнать больше о индивидуальных решениях, нажмите здесь! , техническая поддержка: [email protected]
AWG в мм2 Umrechnung — AWG Strombelastbarkeit
| AWG Nummer | Kabel-Querschnitt мм² | Außen-Durchmesser 9010 km ø10 мм | |
|---|---|---|---|
| 1000 MCM | 507 | 29,3 | 0,036 |
| 900 | 456 | 27,8 | 0,04 |
| 750 | 380 | 25,4 | 0,048 |
| 600 | 304 | 22,7 | 0,061 |
| 550 | 279 | 21,7 | 0,066 |
| 500 | 253 | 20,7 | 0 , 07 |
| 450 | 228 | 19,6 | 0,08 |
| 400 | 203 | 18,5 | 0,09 | 9009 0
| 350 | 177 | 17,3 | 0,10 |
| 300 | 152 | 16,0 | 0,12 |
| 250 | 127 | 14,6 | 0,14 |
| 4/0 | 107,2 | 11,68 | 0,18 |
| 3/0 | 85,0 | 10,40 | 0,23 |
| 2/0 | 67,4 | 9,27 | 0,29 |
| 0 | 53,4 | 8,25 | 0,37 |
| 1 | 42,4 | 7,35 | 0,47 |
| 2 | 33,6 | 6,54 | 0,57 |
| 3 | 26,7 | 5,83 | 0,71 |
| 4 | 21,2 | 5,19 | 0,91 |
| 5 | 16,8 | 4,62 | 1,12 900 89 |
| 6 | 13,3 | 4,11 | 1,44 |
| 7 | 10,6 | 3,67 | 1,78 |
| 8 | 8,34 | 3,26 | 2,36 |
| 9 | 6,62 | 2,91 | 2,77 |
| 10 | 5,26 | 2,59 | 3,64 |
| 11 | 4,15 | 2,30 | 4,44 |
| 12 | 3,31 | 2,05 | 5,41 |
| 13 | 2,63 | 1,83 | 7,02 |
| 14 | 2,08 | 1,63 | 8,79 |
| 15 | 1,65 | 1,45 | 11,2 |
| 16 | 1,31 | 1,29 | 14,7 |
| 17 | 1,04 | 1,15 | 17,8 |
| 18 | 0,8230 | 1,0240 | 23,0 |
| 19 | 0,6530 | 0,9120 | 28,3 |
| 20 | 0,5190 | 0,8120 | 34,5 |
| 21 | 0,4120 | 0,7230 | 44,0 |
| 22 | 0,3240 | 0,6440 | 54,8 |
| 23 | 0,2590 | 0,5730 | 70,1 |
| 24 | 0,2050 | 0,5110 | 89,2 |
| 25 | 0,1630 | 0,4550 | 111,0 |
| 26 | 0,1280 | 0,4050 | 146,0 |
| 27 | 0,1020 | 0,3610 | 176,0 |
| 28 | 0,0804 | 0,3210 | 232,0 |
| 29 | 0,0646 | 0,2860 | 282,0 |
| 30 | 0,0503 | 0,2550 | 350,0 |
| 31 | 0,0400 | 0, 2270 | 446,0 |
| 32 | 0,0320 | 0,2020 | 578,0 |
| 33 | 0,0252 | 0,1800 | 710,0 |
| 34 | 0,0200 | 0,1600 | 899,0 |
| 35 | 0,0161 | 0,1430 | 1125,0 |
| 36 | 0,0123 | 0,1270 | 1426,0 |
| 37 | 0,0100 | 0,1130 | 1800,0 |
| 38 | 0,00795 | 0,1010 | 2255 , 0 |
| 39 | 0,00632 | 0,0897 | 2860,0 |
4/0 ist auch bekannt als 0000; 1 мил = дюйм = 0,0254 мм
* дюйм MCM (круговые фрезы) angezeigt für größere Querschnitte
1 CM = 1 круг.
mil = 0,0005067 мм²
1 MCM = 1000 Circ. mils = 0,5067 мм²
DERUI HS-325A 240 мм2 Макс. ручной храповой кабель, кусачки, кусачки
Описание продукта
Описание:
DERUI HS-325A Инструмент для резки проволоки с ручным храповым механизмом, макс. 240 мм²Диапазон резки: 240 мм² макс.
Длина: 260 мм
Вес: 0,75 кг
Легкая резка с помощью ковочного лезвия и долгий срок службы.
с предохранителем.
Не для резки стали или стали.В комплект входит:
1 x DERUI HS-325A Клещи для резки кабеля с ручным храповым механизмом
Детали изображений:
Более подробные фотографии:
Дополнительная информация
При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией для отслеживания доставки вашего заказа.
| Зарегистрировано авиапочтой и авиапочтой | Площадь | Время |
|---|---|---|
| США, Канада | 10-25 рабочих дней | |
| Австралия, Новая Зеландия, Сингапур | 10-25 рабочих дней | |
| Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария | 10-25 рабочих дней | |
| Италия, Бразилия, Россия | 10-45 рабочих дней | |
| Другие страны | 10-35 рабочих дней | |
| Ускоренная доставка | 7-15 рабочих дней по всему миру | |
Мы принимаем оплату через PayPal ， и кредитную карту.
