Провод фаза: обозначение фазы, нуля и земли в сетях 220, 380 В

почему индикатор показывает фазу на обоих проводах

Содержание статьи:

Неисправность, при которой обнаруживается сразу две фазы в розетке – нередкое явление в бытовой практике. Найти его причину по силам только опытному специалисту, разбирающемуся в электрике. Однако при грамотном подходе возможно самостоятельное решение возникшей проблемы. Для этого потребуется ознакомиться с принципами формирования питающего напряжения, которое по электрическим сетям поступает к каждому потребителю.

Нормальное распределение потенциалов в розетках

Две фазы в розетке

Прежде чем разобраться в том, почему в розетках сразу две фазы, следует знать, что в квартиру по линии электропроводки подводится пара питающих жил, одна из которых называется фазной, а вторая – нулевой. Потенциал 220 Вольт действует только на одной из клемм розеток, а на второй он равен нулю. Убедиться в этом можно, если воспользоваться обычной индикаторной отверткой.

Наличие двух потенциалов (фазного и нулевого) – обязательное условие работы любой системы электроснабжения.

Если в розетке нет одной фазы или по какой-то причине пропал ноль – не удастся получить и разности их значений (220-0=220 Вольт), называемой напряжением. Поэтому если пропал ноль в розетках, и как его найти неизвестно – перед началом поисков следует ознакомиться с принципом формирования потенциалов. Намного сложнее ситуация, когда вместо нуля на второй клемме появляется еще одна фаза. Для устранения этой неисправности потребуется разобраться в причинах ее возникновения.

Причины появления двух фаз

Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

• Обрыв нулевого провода во входном щитке дома или квартиры.
• Его повреждение на вводе или внутри распределительной коробки.
• Нарушение контакта в подсоединении «нуля» только в одной розетке.
• Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

При наличии неисправности только на вводе в конкретную розетку исчезновение нуля и появление второй фазы будет наблюдаться лишь в ней. Чтобы рассматриваемая ситуация сформировалась окончательно – напряжение попало на оборванный нулевой контакт – потребуется, чтобы оголившийся фазный провод случайно замкнулся на него.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Возможные последствия и опасность появления двух фаз

Две фазы в розетке дают нулевую разность потенциалов

Когда в той или иной розетке сразу 2 фазы, необходимо в первую очередь побеспокоиться о том, чем это грозит пользующимся ей людям. Такое положение недопустимо по следующим причинам:

• Разность потенциалов между клеммами розетки будет равна 220-220=0 Вольт.
• Пропадет напряжение, подключенные бытовые приборы не будут работать.
• Появляется опасность, объясняемая пропаданием цепи защитного заземления, которое в старых домах действует через земляную жилу (из-за отсутствия местного контура).

В данном случае о какой-либо защите говорить вообще не приходится, последствия могут оказаться неприемлемыми для людей. Несведущий электрик, считая, что касается нулевого провода (в изоляции синего цвета) может оказаться под высоким напряжением. Поэтому в нормативной документации предписывается при разборке установочных изделий обязательно проверять посредством индикатора отсутствие фазы на обеих клеммах.

В рассматриваемой ситуации также перестанут работать все или только подключенные к данной распредкоробке выключатели света. Объясняется это тем, что на подводимом к люстре нулевом проводе, связанном с соответствующим контактом розетки, появится фазный потенциал, а разность напряжений станет равной нулю.

Рекомендации по устранению неисправности

Примеры обрывов нуля

Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.

Когда проблема касается всех розеток жилых помещений подъезда или определенной квартиры, следует вызвать электрика, который имеет доступ к распределительному шкафу и вводному автомату. Если неисправность наблюдается только в квартире (на одной/нескольких распределительных коробках или в отдельной розетке), возможен вариант самостоятельного ее устранения. Для этого потребуется проделать следующие операции:

1. Отключить вводный автомат, расположенный в общем коридоре и подающий напряжение на всю квартиру.
2. Обследовать распредкоробку, на входе которой или внутри предположительно скрывается неисправность.

3. При обнаружении явного обрыва (плохого контакта) входящего или отводимого от коробки провода необходимо восстановить разорванную цепь, воспользовавшись простейшим инструментом – паяльником или отверткой.
4. Если неисправность проявилась только на одной из розеток, следует снять ее крышку и внимательно обследовать все контакты.
5. При обнаружении ослабленного крепления на нулевой клемме необходимо подтянуть его, воспользовавшись отверткой.

Чтобы из розеток исчезла вторая фаза и люстра снова начала гореть, потребуется также изолировать поврежденную фазную жилу от уже восстановленного «нуля».

Лишь при условии выполнения соответствующих инструкций можно устранить обнаруженную неисправность, наблюдаемую во всех, половине или только в одной розетке. Появление двух фаз, независимо от общего количества задействованных розеток, чаще всего возникает при нарушении правил пользования бытовыми электротехническими изделиями.

что это такое, обозначение (цвет, буква), назначение

Фазный проводник (phase conductor) согласно ГОСТ 30331. 1-2013 — это линейный проводник, используемый в электрической цепи переменного тока. Другими словами, это проводник, находящийся под напряжением при нормальных условиях и используемый для передачи электрической энергии. В народе и среди непрофессиональных электриков используют вместо термина фазный проводник жаргонизм — «фаза», что некорректно.

Фазные проводники совместно с нейтральными проводниками и PEN-проводниками используют в электроустановках зданий для обеспечения электроэнергией применяемого в них электрооборудования переменного тока.

Харечко Ю.В. в своей книге [2] дополняет:

Фазные проводники относят к токоведущим частям. В нормальных условиях они обычно находятся под напряжением. Напряжение фазного проводника относительно нейтрального проводника или PEN-проводника в однофазных и трехфазных электрических цепях обычно равно 230 В. Напряжение между фазными проводниками в трехфазных электрических цепях, как правило, равно 400 В.

[2]

Фазный проводник является токопроводящим проводником, который учитывают в общем числе проводников, применяемых в электрической цепи, сети или системе.

[2]

Минимальные площади поперечного сечения фазных проводников установлены в ГОСТ Р 50571.5.52-2011, такими же, как у линейных проводников (см. таблицу 52.2 в статье «Линейный проводник»). Фазные проводники следует защищать от сверхтока так же, как линейные проводники.

На рисунке 1, для примера, показаны фазные проводники L1, L2, L3.

Рис. 1. Система TN-C трехфазная четырехпроводная без разделения pen

Обозначение и маркировка

Согласно [3], фазный проводник однофазной электрической цепи обозначается буквой «L». Буквенно-цифровая идентификация фазных проводников трехфазной электрической цепи должна быть «L1», «L2» и «L3».

В том случае, если однофазная электрическая цепь является ответвлением от трехфазной электрической цепи, буквенно-цифровая идентификация фазного проводника однофазной электрической цепи должна совпадать с буквенно-цифровой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение.

[п 7.3.14, 3]

Для фазных проводников в электрических цепях переменного тока, согласно ГОСТ 33542-2015, предпочтительными цветами являются черный, коричневый и серый.

Здесь следует заметить, что фазировка не подразумевается данными цветами (коричневый, черный и серый). Это означает, что вы можете, например, проводник L1 маркировать не только именно коричневым цветом изоляции, но и серым или черным.

Для фазного проводника однофазной электрической цепи, питающейся непосредственно от однофазного источника питания, предпочтительным цветом является коричневый. Если однофазная электрическая цепь является ответвлением от трехфазной электрической цепи, цветовая идентификация фазного проводника однофазной электрической цепи должна совпадать с цветовой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение.

[п. 6.2.3, 3]

Заземленный фазный проводник.

Согласно [3], буквенно-цифровая идентификация заземленного фазного проводника однофазной электрической цепи должна быть «LE», заземленного фазного проводника трехфазной электрической цепи должна быть «LE1», «LE2» или «LE3».

Заземленный фазный проводник идентифицируют синим цветом.

Использованные источники

1. ГОСТ 30331.1-2013
2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 1 // Приложение к журналу «Библиотека инженера по охране труда». – 2011. – № 3. – 160 c.
3. ГОСТ 33542-2015

Электрика и цвета проводов в электрических схемах



Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Оглавление:

Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета.  На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Внешний вид

Графическое изображение на схеме

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

3

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

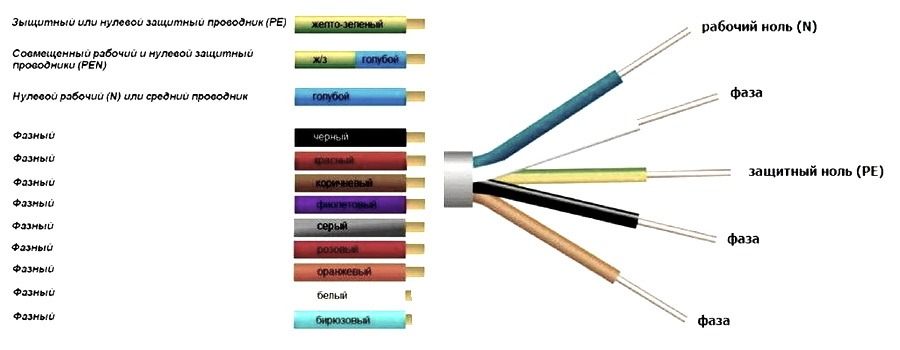

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

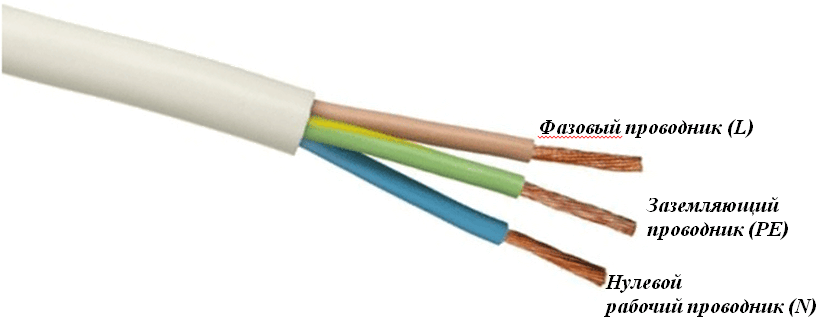

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Источник: elektroznatok.ru

Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно

Каким цветом обозначается фаза и ноль

В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.

Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Новичкам, и не только, пригодится статья о применении УЗО в электрике.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность эт

Фаза и ноль — советы электрика

Про электричество. Что такое Фаза и Ноль

Источник: http://trigada.ucoz.com/publ/pro_ehlektrichestvo_chto_takoe_faza_i_nol/1-1-0-83

Учимся определять фазу и ноль

При любых работах с электропроводкой, будь то установка выключателя или что-то еще, всегда возникает необходимость в определении нулевых и фазовых проводов.

Честно говоря, это достаточно легкая процедура, но лишь при условии, что вы обладаете необходимыми навыками в работе с электричеством. В статье речь пойдет о том, как бороться с подобными вопросами.

Вводная часть о принципах работы электроприборов

Все мы знаем, что практически для всех домашних электроприборов необходима относительно небольшая мощность — всего 220 вольт. И для того, чтобы подвести электрику к штепселю, нужно два провода (в некоторых случаях — три). Итак, вот они:

1. Фазный.
2. Нулевой.
3. Заземление (если произойдет нарушение изоляции, то оно предотвратит удар током). И для чего же, спросите вы, простому обывателю знать о том, где фаза, а где ноль?

Но не только их, а еще и бытовые приборы, работающие с проточной водой или имеющие железные корпуса. И чтобы подключить их, нужно задействовать не только ноль и фазу, но еще и заземление.

Существует три способа того,  как определить фазу и ноль. Рассмотрим детально все их преимущества и недостатки.

Определяем фазу и ноль фазоиндикатором

В данном случае вам понадобится специальный пробник, или как его еще называют, индикатор. В целом это обычная плоская отвертка, имеющая пластиковую ручку, где и помещен визуальный датчик — неоновая или же полупроводниковая лампа.

Процедура определения фазы таким образом проста. Необходимо лишь прикоснуться концом инструмента к нужному проводу или же засунуть его в розетку. Если же напряжение там будет присутствовать, то отвертка загорится слабым светом.

Преимущества: простота и доступность способа, отвертку можно купить в любом магазине.

Недостатки: риск поражения электрическим током, пусть преимущественно и на психологическом уровне.

Видео по определению фазы и ноля индикаторной отверткой

Определяем фазу и ноль тестером

Здесь используется более современное устройство — фазовый тестер. Он позволит владельцу качественно измерять силу переменного или же постоянного напряжения. Для настройки прибора используется специальный вращающийся переключатель.

Также есть два щупа, первый из который необходимо засунуть в розетку, а второй крепко зажать в ладони. Если мы попадем на нулевую проводку, то на дисплее отобразится незначительное напряжение или же несколько нулей. А если на фазовый — то напряжение будет существенно выше.

Преимущества: современное устройство, широкодоступное на отечественном рынке; более высокая точность измерений.

Недостатки: существенных нет.

Видео по определению фазы мультиметром

Определяем фазу и ноль по маркировке

Это, пожалуй, наиболее ненадежный способ. Суть его в следующем: на сегодняшний день все проводка современных домов обладает специальной цветовой маркировкой, смотря какое назначение определенного провода.

К примеру, к фазе подключается зачастую коричневый или черный провод, а тот, что к нулю, должен иметь голубые тона. Касательно заземляющего провода, то он выполняется в двух цветах — зеленом и желтом.

Жаль, конечно, но в нашей стране нередко халатность электриков приводит к тому, что игнорируются правила и влекут за собой тем самым самые непредсказуемые последствия. Поэтому ни в коем случае не полагайтесь на добросовестность и профессионализм рабочих, устанавливающих в вашем доме электропроводку.

Совет

Когда фазный провод определен, мы его отгибаем и начинаем определять нулевой. К щитку внутри квартиры они прикреплены таким образом, что исключается система заземления как таковая. И если у вас есть доступ к щитку, то следует осведомиться о цвете провода, который проходит мимо автоматов, и выявить его.

А если по причине того, что вы желаете подстраховаться или же невозможен непосредственный доступ к щитку, то в любой момент можно использовать старое доброе средство — патрон с лампочкой, к которой подключены провода.

И если один из них присоединить или же просто прикоснуться им к фазному проводу, а второй провод замыкать на двух оставшихся поочередно, то вы можете также определить нужные вам категории.

Если будет контакт с нулем, то лампочка загорится, а если с проводом заземления — то ничего не произойдет.

И, как бы противопоставляя этот метод более продвинутому, можно применить уже описанный нами прибор — фазометр.

В таком случае следует по очереди измерять различие напряжения (другими словами, потенциалов) между всеми проводами и уже определенными фазами. При этом категория фаза-ноль обязана существенно превышать все другие категории (земля-фаза).

Преимущества: относительная простота.

Недостатки: небезопасность.

Итак, мы вместе разобрались, как определить фазу и ноль.

Источник: http://BoldProject.ru/elektrika/kak-opredelit-fazu-i-nol.html

Фаза или ноль на выключатель ?

Принцип работы стандартного, знакомого всем выключателя света довольно прост, при нажатии клавиши он физически разрывает (или соединяет) электрическую цепь, проложенную к люстре, бра или любому другому светильнику.

А так как для работы светильника нужен фазный и нулевой проводники, установить выключатель, фактически, можно в разрыв любого из них, при этом система будет работать, на первый взгляд, одинаково правильно.

Возможно, именно поэтому довольно часто возникает вопрос, что по правилам должен размыкать выключатель фазу или ноль и почему?

На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ, правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа.

Обратите внимание

В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6.6.28, указано следующее:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж.

Правильная схема подключения одноклавишного выключателя выглядят так:

Почему именно фазу, а не ноль должен разрывать выключатель света ?

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может “ударить током”, например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус.

И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема – это мерцание ламп при выключенном свете.

Важно

Современные энергоэффективные лампы – энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их.

Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа.

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

Для этого:

– Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

– Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

– Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого. На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения.

Источник: https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/164-faza-ili-nol-na-vyklyuchatel

Как определить ноль и фазу? Самые быстрые способы

Часто при монтаже бытового электрооборудования мастеру важно знать, где находится «фаза». Такая необходимость возникает в тех случаях когда, например, требуется установить выключатель или подключить чувствительные к правильной фазировки электротехнические устройства.

Если выключатель света подключён правильно, то при положении «выкл» будет обесточен участок проводки который ведёт к патрону и можно абсолютно спокойно проводить монтажные работы в этом месте, например замену лампочки, не опасаясь удара электрическим током.

Определить наличие или отсутствие электрического тока в цепи «на глаз» не представляется возможным, поэтому стоит приобрести специальные приборы и инструменты.

Понадобиться могут:

• Индикаторная отвёртка.
• Тестер или мультиметр.
• Пассатижи.

Цена их, как правило, не велика. При выборе стоит отдать предпочтение только тем моделям, которые имеют надёжную изоляцию.

Устройство бытовых электрических сетей

Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.

Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.

Бытовая электросеть, как правило, состоит из трёхжильного провода:

• «Фаза».
• «Ноль».
• Заземление.

Разберём теперь более подробно каждый.

Что такое «фаза»?

«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в..
Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.

Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».

Что такое ноль, и как его определить?

«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.

Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.

В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.

Что такое заземление?

В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Совет

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения
фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

Источник: http://okarkase.ru/kommunikacii/elektrichestvo/kak-opredelit-nol-i-fazu-samye-bystrye-sposoby.html

Что такое ноль и фаза? » Электрика в квартире и доме своими руками

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

• рабочий ноль, показанный на картинке синим цветом;

• защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Обратите внимание

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП. Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Важно

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

Совет

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

• оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;

• токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;

• неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;

• контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах. Подробнее о том, как устроены и работают различные отвертки-индикаторы рассказано здесь: Индикаторы и указатели напряжения.

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

Обратите внимание

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

• 220 вольт между фазой и рабочим нулем;

• отсутствие разницы потенциалов между рабочим и защитным нулем;

• отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт.

Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Несколько способов определения фазного и нулевого провода: Как найти фазу и ноль

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Пример пошагового поиска неисправности в неработающей люстре с помощью индикаторной отвертки показан здесь: Что делать, если не работает люстра

Бравый Алексей Семенович

Загрузка… В электроэнергетике не так-то и много разновидностей подключённых проводов. Различают провода питания и защитные провода. В этой небольшой статье мы не будем углубляться в дебри, трёхфазные и пятифазные сети. Всё рассмотрим буквально на пальцах, на том, что нас окружает и что есть в наличии во всех магазинах и в каждом электрифицированном жилище. Проще говоря, возьмём и вскроем обычную розетку. Начнём с времён минувших и отдадим предпочтение той электрической розетке, которая была изготовлена и установлена лет так 10, а то и 15 назад. Мы видим, что розетка подключена всего к двум проводам. Один из этих проводов обязательно должен иметь голубоватую или синюю окраску. Именно так определяется рабочий нулевой проводник. По нему не идёт ток от источника – он направляется от Вас к источнику. Он вполне безобидный, и если схватиться за него, не прикасаясь ко второму, то ничего страшного и ужасного не случится. А вот второй провод, окраска которого может быть любой, за исключением синей, голубой, жёлто-зелёной в полоску и чёрной, более коварный и злостный. А что вы хотите, ведь он всегда под напряжением, так как именно к нему поступают свеженькие электроны и заряженные частицы от трансформаторов и генераторов электростанций и подстанций. Называется он фазный проводник. Обратите внимание Дотронувшись до этого провода, вы можете получить хорошенький разряд, вплоть до смертельного исхода. И это не шутки, так как любой ток, напряжение которого свыше 50 Вольт убивает человека за несколько секунд, а у нас в бытовых розетках не менее 220 Вольт переменного тока. Наличие напряжения на фазных проводниках можно определить специальными индикаторами. Они выполнены в виде обыкновенных отвёрток с крестовиной или лопаткой. Рукоятка такой отвёртки состоит из полупрозрачного пластика, внутри которой встроена лампочка – диод. Верхняя часть рукоятки – металлическая. Дотроньтесь рабочей частью индикатора до проводника, а большим пальцем руки – до металлической части на рукоятке. Если встроенный диод загорелся, значит трогать этот провод не стоит – он сейчас под напряжением. Заметьте, что нулевой проводник никогда не вызовет горение диода, так как на нём по определению нет напряжения при условии, что он не соприкасается с проводником, по которому протекает ток. А что же мы увидим, если вскроем розетку современного производства, приобщённую к евро стандартам. В такой розетке три провода. Два нам уже знакомы. Фазный проводник, который всегда под напряжением и может иметь любую окраску. Рабочий нулевой проводник, как правило имеет синюю или голубоватую окраску. И третий проводник, состоящий из жёлтой и зелёной окраски вдоль всего провода, который принято называть защитным нулевым проводником. Причём обычно фазный проводник расположен справа в розетках или сверху в выключателях. А нулевой защитный проводник располагается слева в розетках или снизу в выключателях. Если по фазному проводу поступает напряжение к розетки, а по нулевому уходит от розетки к источнику, то зачем же нужен защитный? Если подключаемое в розетку оборудование полностью исправно и проводка в надлежащем состоянии, то защитный нулевой проводник не принимает никакого участия и попросту бездействует. Важно Но представим, что произошло короткое замыкание, перенапряжение или замыкание на части оборудования, нормально не находящиеся под напряжением. То есть ток попал на те части, которые обычно не находятся под его действием, и поэтому изначально не соединены с проводниками Фаза и Рабочий ноль. Вы попросту ощутите удар электрического того на себе, и в худшем случае – можете погибнуть в следствии остановки сердечной мышцы. Тут и нужен тот самый защитный нулевой проводник. Он заберёт этот ток и перенаправит его к источнику или в землю, в зависимости от того, как выполнена проводка в конкретном помещении. И даже Если Вы случайно прикоснётесь к оборудованию, не нормально находящемуся под напряжением, вы не ощутите сильного удара, ведь ток тоже не дурак – он ищет лёгкие пути, то есть выбирает ту дорогу, где наименьшее сопротивление. Сопротивление человеческого тела составляет приблизительно 1000 Ом, в то время как сопротивление защитного нулевого проводника всего около 0,1-0,2 Ом. Пользуйтесь современными технологиями и стандартами, чтобы быть в безопасности в любой момент при любых обстоятельствах. Помните, что Ваша безопасность зависит от принимаемых Вами действий и мероприятий по её обеспечению!

Ремонт квартир, загородных домов, кровля, фундаменты, заборы, ограждения, автономная газификация, частная канализация, отделка фасадов, системы водоснабжения от колодца и скважины, профессиональные современные котельные для частных домов и предприятий. Системы: отопления, водоснабжения, канализации. Под ключ. Холдинговая компания СпецСтройАльянс Прокладка, ремонт и монтаж тепловых сетей, теплотрасс под ключ. Для частных домов и предприятий.

Источник: https://www.electricity.msk.ru/chto-takoe-nol-i-faza-elektrika-v-kvartire-i-dome-svoimi-rukami.html

Фаза и ноль. Работа и измерения. Особенности

У неопытных электриков или хозяев дома появляется вопрос: что же такое фаза и ноль? Раньше они не вникали в то, как устроена электропроводка. А теперь понадобилось отремонтировать розетку, заменить лампочку, и хочется все это сделать самому.

Электросеть разделена на два типа: постоянного и переменного тока. Электрический ток является движением электронов в каком-либо направлении. При постоянном токе электроны двигаются в одну сторону, имеют полярность. При переменном токе электроны меняют свою полярность с определенной частотой.

В первую очередь домашнему умельцу нужно соблюдать электробезопасность, а потом уже думать об устранении неисправности. Некоторые пренебрежительно относятся к опасности попасть под действие тока.

Все части под напряжением должны быть защищены изоляцией, клеммы розеток углублены в корпус таким образом, чтобы не было доступа и нельзя было случайно коснуться рукой. Даже конструкция вилки сделана так, что невозможно попасть под напряжение электрического тока, держась рукой за вилку. Мы уже привыкли к электричеству, и не замечаем опасности при проведении работ по ремонту электрических устройств. Поэтому, лучше освежить в памяти правила безопасности и быть внимательными.

Принцип действия

Сеть электрического переменного тока разделена на фазу и ноль (рабочую и пустую). Нулевая фаза предназначена для образования постоянной электросети при включении устройств, а также для создания заземления. На фазе находится рабочее напряжение.

Для работы электроустройства не важно, где находится фаза, а где ноль. При установке электрических проводов и включении ее в сеть дома нужно учитывать, где фаза и ноль. Проводка прокладывается кабелем с двумя или тремя жилами. В кабеле с двумя жилами находится фаза и ноль, а в кабеле с 3-мя жилами третий провод отводится для заземления. Перед работой нужно точно определить расположение выводов проводов.

Электрический ток заходит от подстанции с трансформатором, преобразующим высокое напряжение до 380 вольт. Низкая сторона трансформатора соединена в звезду. Три вывода соединены в нулевой точке, а оставшиеся выводятся на клеммы фаз.

Узел в нулевой точке подключается к заземляющему контуру подстанции. Ноль расщепляется на рабочий и защитный. Новые строящиеся дома оснащаются проводкой по такой схеме. На входе дома в щите располагается три фазы и два провода расщепленного ноля.

В старых зданиях остается схема проводки старого типа без расщепленного ноля, там вместо пяти проводов идут 4 жилы. Электрический ток от трансформатора проходит по воздуху или под землей к входному щиту, образует систему из трех фаз (питающая сеть 380) на 220. Производится разводка по щитам подъездов. В квартиру поступает кабель с 1-й фазой на 220 В и защитный провод.

Защитный провод не всегда есть в наличии, если старая проводка не переделана. В квартире нулем называется провод, который соединен с заземляющим контуром на подстанции, применяется для образования нагрузки фазы, которая подключена к противоположному выводу на трансформаторе. Защитный ноль из схемы удален, он служит для устранения неисправностей и аварий для отвода тока при повреждениях.

В такой цепи нагрузки распределены равномерно, так как на этажах сделана разводка и выведены щиты к линиям на 220В в распредщите подъезда. Напряжение, подходящее к дому, выполнено звездой. При выключенных в квартире всех устройств и отсутствии нагрузки в розетках, в линии питания тока не будет.

Это является простой рабочей схемой электроснабжения, которая использовалась много лет. Но в любой сети могут возникнуть неисправности, которые связаны с плохими контактами соединений, либо обрывом проводов.

Обрыв провода

Проводник может легко оторваться, или его могут забыть подключить. Это происходит довольно часто, так же, как и могут отгореть провода при некачественном контактном соединении и большой нагрузке. Если в квартире нет соединения потребителя с щитком напряжения, то устройство не будет работать. Какой именно провод разорван, не имеет значения. То же самое получается при обрыве провода одной из фаз, которая питает дом или подъезд. Квартиры, питающиеся от этой линии, не будут иметь возможность получать электричество.

В двух остальных цепях все устройства будут работать в нормальном режиме, а ток ноля будет складываться из оставшихся составляющих. Все вышеописанные обрывы проводников связаны с выключением питания от квартиры, бытовые устройства при этом не ломаются. Опасным случаем может стать момент, когда исчезнет соединение между средней точкой потребителей щита дома и контуром заземления трансформатора подстанции. Это возникает у электриков, не имеющих достаточной квалификации.

Путь прохода тока через ноль к заземлению исчезает. Ток начинает идти по наружным контурам, имеющим напряжение в 380 В. В результате получается что на нагрузках вместо 220В будет 380В. На одном щите окажется небольшое напряжение, а на втором около 380 В. Высокое значение напряжения повредит изоляцию, нарушит работу устройств, приведет к поломкам и выходу из строя приборов.

Чтобы таких ситуаций не было, применяют защитные устройства для блокировки от повышенного напряжения. Они устанавливаются в щиток квартиры, либо внутри дорогостоящих приборов.

Способы определения где фаза и ноль

Любой домашний мастер при электромонтажных работах дома или в другом месте при подключении розетки или люстры сталкивается с вопросом определения фазы и ноля на проводах. Мы расскажем, какие существуют методы и способы правильного определения фазных проводов, нулевых жил, заземляющих защитных проводов. Конечно, для имеющего опыт в таких электромонтажных работах специалиста не доставит большого труда определить фазу и нулевой провод. Но как быть людям, которые не умеют этого делать?

Разберемся, как можно в домашних условиях без специальных инструментов для измерения и электронных приборов своими силами узнать наличие на проводах где фаза и ноль, заземление.

Во время поломок в сети тока часто домашние умельцы применяют недорогую индикаторную отвертку для проверки наличия напряжения китайского изготовления.

Она действует по закону емкостного тока, проходящего по телу человека. Такая отвертка состоит из следующих деталей:

• Наконечник металлический, заточенный под отвертку, присоединяется к фазе.
• Резистор для ограничения тока, который уменьшает амплитуду тока до небольшой величины.
• Лампочка неоновая, начинает светиться при прохождении тока, показывает наличие фазы на проводнике.
• Площадка для касания пальцем человека, чтобы создавалась цепь тока по телу через землю.

Квалифицированные специалисты применяют для контроля фазы приборы с качественными деталями и имеющими несколько функций, с индикаторами под отвертку, светодиод светится с помощью транзисторной схемы, подключенной от батареек на 3 вольта.

Такие устройства кроме фазы могут решать другие вспомогательные задачи. Они не имеют клеммы для контакта пальцем. Как проверять наличие фазы в розетках индикатором, показано на рисунке.

Днем плохо видно, как светится лампочка, требуется приглядываться. Там, где лампочка светится, есть фаза. На рабочем нуле и защитном заземлении лампочка не будет гореть. Если лампа светится в других случаях, то это говорит о том, что имеются неисправности в схеме.

Во время работы с такой отверткой нужно проверить исправность ее изоляции, не касаться вывода индикатора без изоляции под напряжением. Также с помощью тестера можно в розетке определить наличие напряжения.

Показания на тестере:

• 220 В между фазой и нолем.
• Нет напряжения между защитным нолем и рабочим.
• Нет напряжения между защитным нолем и фазой.

Последний вариант – это исключение. При нормальной схеме стрелка будет показывать разность потенциалов 220 В. Но в наших розетках его нет, так как здание дома старое, электропроводка не изменялась. После реконструкции электропроводки вольтметр покажет напряжение 220 В.

Особенности нахождения неисправности

Состояние схемы электропроводки не всегда определяется путем обычной проверки напряжения. На выключателях имеется различное положение, которое иногда вводит в заблуждение электрика. На рисунке изображен случай, при выключенном выключателе на проводе фазы светильника нет напряжения при исправной проводке.

Поэтому, при измерениях в поиске поломок нужно проводить тщательный анализ возможных случаев.

Цветовка проводов

Определить, на какой жиле есть напряжение, а на какой нет, довольно просто. Существует много способов вычисления где находятся фаза и ноль.

Одним из методов является определение по цвету изоляции проводов. Каждая жила в кабеле и в электрооборудовании окрашена цветом изоляции определенной расцветки, определенной стандартом. Зная цвета распределения функциям проводов, можно легко произвести установку электропроводки.

Рабочие фазы подключают проводами с черным цветом изоляции, либо может быть коричневый или серый цвет. Нулевой провод монтируют в светло-синей изоляции. При установке вспомогательного дополнительного заземления применяют проводники с зеленым или желтым цветом изоляции.

Такой способ определения по цвету проводов, фаза и ноль, не является надежным, так как при монтаже электропроводки специалисты не всегда добросовестно соблюдают маркировку проводов по цвету жил.

Похожие темы:

Зачем нужна цветовая маркировка проводов.Какой цвет фаза и ноль

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Цветовая маркировка проводов

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• желтая, возможна зеленоватая продольная прожилка — Фаза А
• выраженного зеленого колера, иногда неонового оттенка — Фаза В
• красная.- Фаза С
• допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Быстрый и проверенный способ от экспертов, как подключить розетку

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет провода фазы

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Цвет провода нуля

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

• Фаза — это подвод тока к оборудованию, розетке.
• Нуль — отведение к источнику.
• Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Фазовый провод по лучшей цене — Отличные предложения на фазный провод от глобальных продавцов фазового провода

Отличные новости !!! Вы попали в нужное место для фазного провода. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний фазный провод должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили фазовый провод на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в фазе провода и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести phase wire по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Фазовые провода по выгодной цене — Отличные предложения на фазные провода от глобальных продавцов фазных проводов

Отличные новости !!! Для фазных проводов вы попали в нужное место.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний фазовый провод должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили фазовые провода на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в фазовых проводах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести phase wire по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Разница между однофазным и трехфазным двигателем со сравнительной таблицей

Системы электроснабжения в основном подразделяются на два типа: однофазные и трехфазные. Однофазный используется там, где требуется меньшая мощность и для работы с небольшими нагрузками.Эти три фазы используются в крупных отраслях промышленности, на заводах и в производственных цехах, где требуется большое количество энергии.

Одно из основных различий между однофазным и трехфазным состоит в том, что однофазное соединение состоит из одного проводника и одного нейтрального провода, тогда как трехфазное питание использует три проводника и один нулевой провод для замыкания цепи. Некоторые другие различия между ними объясняются ниже в сравнительной таблице.

Сравнительная таблица: Однофазный V / S Трехфазный

Основа для сравнения	Однофазный	Трехфазный
Определение	Электропитание по одному проводнику.	Питание по трем проводам.
Форма волны
Количество жил.	Требуется два провода для завершения цепи.	Требуется четыре провода для завершения цепи.
Напряжение	Переносить 230 В	Перенести 415 В
Название фазы	Расщепленная фаза	Другого названия нет
Возможность передачи энергии	Минимум	Максимум
Сеть	Простой	Сложный
Сбой питания	Возникает	Не происходит
Потери	Максимум	Минимум
Подключение источника питания
КПД	Меньше	Высокая
Экономичный	Меньше	Больше
Использует	Для бытовой техники.	В крупных отраслях промышленности и при высоких нагрузках.

Определение одной фазы

Для однофазной схемы требуется два провода для завершения цепи, т. Е. Провод и нейтраль. По проводнику проходит ток, а нейтраль — это обратный путь тока. Однофазный питает напряжение до 230 вольт. В основном он используется для работы небольших приборов, таких как вентилятор, охладитель, мясорубка, нагреватель и т. Д.

Определение трех фаз

Трехфазная система состоит из четырех проводов, трех проводов и одной нейтрали.Провода не в фазе и на расстоянии 120º друг от друга. Трехфазная система также используется как однофазная система. При низкой нагрузке от трехфазного источника питания можно взять одну фазу и нейтраль.

Трехфазное питание непрерывно и никогда полностью не падает до нуля. В трехфазной системе питание может потребляться по схеме звезды или треугольника. Соединение звездой используется для передачи на большие расстояния, потому что оно имеет нейтраль для тока короткого замыкания.

Соединение в треугольник состоит из трех фазных проводов и без нейтрали.

Ключевые различия между однофазными и трехфазными

1. При однофазном питании мощность протекает по одному проводнику, тогда как трехфазное питание состоит из трех проводов для питания.
2. Для однофазного источника питания требуется два провода (одна фаза и одна нейтраль) для замыкания цепи. Трехфазный требует трех фазных проводов и одного нулевого провода для завершения цепи.
3. Однофазный источник питания обеспечивает напряжение до 230 В, а трехфазный источник питания обеспечивает напряжение до 415 В.
4. Максимальная мощность передается через три фазы по сравнению с однофазным питанием.
5. Однофазная двухпроводная сеть, что упрощает сеть, тогда как трехфазная сеть сложна, поскольку состоит из четырех проводов.
6. Однофазная система имеет только один фазный провод, и если в сети происходит неисправность, то полностью выходит из строя блок питания.Но в трехфазной системе сеть имеет три фазы, и если неисправность происходит на одной из фаз, две другие будут непрерывно подавать питание.
7. КПД однофазного источника питания меньше по сравнению с трехфазным питанием. Потому что для трехфазного питания требуется меньше проводников по сравнению с однофазным питанием для эквивалентной схемы.
8. Однофазный источник питания требует большего обслуживания и становится более дорогим по сравнению с трехфазным источником питания.
9. Однофазный источник питания в основном используется в доме и для работы с небольшими нагрузками.Трехфазное питание используется в крупных отраслях промышленности и для работы с большими нагрузками.

Соединение трех фаз звездой позволяет использовать два разных напряжения (т. Е. 230 В и 415 В). Питание 230 В осуществляется через однофазный и один нейтральный провод, а трехфазное питание подается между любыми двумя фазами.

Разница между однофазным и трехфазным источником питания переменного тока

Электропитание переменного тока (переменный ток) — это вид электричества, при котором направление тока часто меняется.В начале 1900 года источник питания переменного тока использовался как для бизнеса, так и для дома, а теперь его расширили до. Система электропитания подразделяется на два типа: однофазный источник питания и трехфазный источник питания. В большинстве промышленных и коммерческих предприятий трехфазный источник питания используется для работы с высокими нагрузками, тогда как дома, как правило, питаются от однофазного источника питания, поскольку бытовая техника требует меньше энергии. В этой статье обсуждается разница между однофазными и трехфазными источниками питания, а также , как определить однофазный или трехфазный .

Что такое фаза в электричестве?

Как правило, фазовое электричество — это ток или напряжение в существующем проводе, а также в нейтральном кабеле. Фаза означает распределение нагрузки, если используется один провод, на нем будет возникать дополнительная нагрузка, а если используются три провода, то нагрузки будут разделены между ними. Это можно назвать меньшей мощностью для 1 фазы и большей мощностью для 3 фазы.

Если это однофазная система, она включает в себя два провода, а когда это трехфазная система, то она состоит либо из трех (или) четырех проводов.Обе системы питания, такие как однофазные и трехфазные, используют питание переменного тока для обозначения блоков. Потому что ток, протекающий при использовании переменного тока, всегда имеет направление переменного тока. Основное отличие этих двух поставок — надежность доставки.

Однофазное питание

Во всей электрической сфере однофазное питание — это подача переменного тока системой, в которой происходит одновременное изменение всех напряжений питания. Этот тип разделения источника питания используется, когда нагрузки (бытовые приборы) обычно нагреваются и освещаются огромными электродвигателями.

Когда однофазный источник питания подключен к двигателю переменного тока, он не генерирует вращающееся магнитное поле, вместо этого однофазные двигатели требуют дополнительных цепей для работы, но такие электродвигатели редко имеют номинальную мощность почти 10 кВт. В каждом из циклов однофазное системное напряжение достигает пикового значения два раза; прямая мощность нестабильна.

Однофазный сигнал

Однофазная нагрузка может приводиться в действие от трехфазного разделяющего трансформатора двумя способами.Один — это соединение между двумя фазами или соединение между одной фазой и нейтралью. Эти два будут давать разное напряжение от данного источника питания. Этот тип фазового питания обеспечивает выходное напряжение около 230 В. Применения этого источника питания используются для запуска небольших бытовых приборов, таких как кондиционеры, вентиляторы, обогреватель и многие другие.

Преимущества

Преимущества выбора однофазного источника питания объясняются следующими причинами.

• Конструкция менее сложная
• Стоимость конструкции меньше
• Повышенный КПД, обеспечивающий мощность переменного тока почти 1000 Вт
• Он обладает способностью обеспечивать мощность до 1000 Вт
• Используется в различных отраслях промышленности и Приложения

Приложения

Приложения однофазного питания включают следующее.

• Этот блок питания подходит как для дома, так и для бизнеса.
• Используется для подачи большого количества электроэнергии в дома, а также в непромышленные предприятия.
• Этого блока питания достаточно для работы двигателей мощностью до 5 лошадиных сил (л.с.).

Трехфазный источник питания

Трехфазный источник питания включает четыре провода, которые состоят из одной нейтрали и трех проводов. Три проводника удалены от фазы и пространства и имеют фазовый угол 120º друг от друга.Трехфазные блоки питания используются как однофазные блоки питания переменного тока.

Для работы с малой нагрузкой можно выбрать однофазный источник питания переменного тока вместе с нейтралью из системы трехфазного переменного тока. Это предложение является постоянным и не будет снижено до нулевого значения. Мощность этой системы можно проиллюстрировать в двух конфигурациях, а именно в соединении звездой (или) соединением треугольником. Соединение по схеме «звезда» используется для связи на большие расстояния, поскольку оно включает нейтральный кабель для тока ошибки.

Трехфазная форма волны

Преимущества

Преимущества трехфазного источника питания по сравнению с однофазным обусловлены следующими причинами:

• Трехфазный источник питания требует меньше меди
• Это показывает минимальный риск для работающих сотрудников с этой системой
• Он имеет более высокий КПД проводника
• Рабочие, которые работают в этой системе, также получают заработную плату
• Он даже может работать с расширенным диапазоном силовых нагрузок

Трехфазные приложения питания

Приложения трехфазного питания включают следующее.

• Эти типы источников питания используются в электрических сетях, вышках мобильной связи, центрах обработки данных, самолетах, кораблях, беспилотных системах, а также в других электронных нагрузках мощностью более 1000 Вт.
• Применимо к промышленным, производственным и крупным предприятиям.
• Они также используются в энергоемких центрах обработки данных и центрах обработки данных с высокой плотностью размещения.

Ключевые различия между однофазными и трехфазными источниками питания

Ключевые различия между однофазными и трехфазными источниками включают следующее.

Характеристика	Однофазный	Трехфазный
Определение	Однофазный источник питания работает от одного провода	Трехфазный источник питания работает от трех проводников
Волновой цикл	Он имеет только один отчетливый волновой цикл	Он имеет три различных волновых цикла
Подключение цепи	Требуется только один провод для подключения к цепи	Эта фаза питания требует три провода для соединения с цепью
Уровни выходного напряжения	Обеспечивает уровень напряжения почти 230 В	Обеспечивает уровень напряжения почти 415 В
Имя фазы	Имя фазы одиночного фаза разделенная фаза	Нет спецификации IC имя для этой фазы
Способность передачи энергии	Она имеет минимальную мощность для передачи энергии	Эта фаза имеет максимальную мощность для передачи энергии
Сложность цепи	1 фаза источник питания может быть построен просто	Конструкция этого сложная
Возникновение сбоя питания	Частое отключение питания	Отсутствие сбоя питания
Потери	Потери в одной фазе максимальны	Потери в 3 фазах минимальны
КПД	Минимальный КПД	Максимальный КПД
Стоимость	Не дорого, чем Трехфазный источник питания	Немного дороже, чем однофазный e
Приложения	Используется в домашних условиях	Трехфазный источник питания используется в огромных отраслях промышленности для работы с большими нагрузками.

Самая запутанная концепция, с которой сталкиваются здесь люди, — это «, как определить однофазный и трехфазный» ?

Ответ заключается в определении ширины главного выключателя. Однофазные блоки питания имеют ширину в один полюс, а трехфазные блоки питания — в три полюса.

Как преобразовать одну фазу в три фазы?

Поскольку это наиболее важная концепция, которую необходимо знать, следующие пункты объясняют преобразование одной фазы в три фазы.

Когда существует компрессор большого размера без какого-либо трехфазного источника питания, соответствующего системе, в которой построена локальная сеть, существует несколько путей для решения этой проблемы и обеспечения надлежащей мощности для компрессора. Известное решение — преобразовать трехфазный двигатель в однофазный.

Для этого преобразования существует в основном три типа трехфазных преобразователей.

• Статический преобразователь — Когда трехфазный двигатель не запускается с помощью однофазной мощности, он может работать от владельца одной фазы после запуска.Это происходит с поддержкой конденсаторов. Но у этого метода не такая уж большая эффективность и меньший временной интервал.
• Поворотный преобразователь фазы — Он работает как интеграция генератора и трехфазного двигателя. Он состоит из двигателя холостого типа, который, когда он находится в движении, вырабатывает мощность и благодаря всей этой настройке может должным образом стимулировать трехфазную систему.
• Преобразователь частотно-регулируемого привода — Он работает с использованием инверторов, которые генерируют переменный ток на любых уровнях частоты и воспроизводят почти все внутренние условия трехфазного двигателя.

Таким образом, это все о разнице между однофазными и трехфазными источниками питания и сравнительной таблице. Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что при правильном подходе к проектированию источника питания разработчик может дать подходящий совет для максимальной эффективности и экономии средств вашего проекта.

Выбор однофазной (или) трехфазной системы в основном зависит от требований к питанию конкретного приложения. В любом случае, хорошо спроектированный компонент обеспечит как надежное, так и надежное распределение энергии.Вот вам вопрос, каковы основные функции трехфазных и однофазных источников питания?

Как подключить трехфазный электрический

Как для подключения трехфазных розеток и защиты от перенапряжения Торговые точки марки Cooper Устройства защиты от перенапряжения марки Intermatic Цветовые коды проводов в Википедии Трехфазная проводка Форум электриков Набор инструментов для инженеров Оценка межфазных напряжений Трехфазные электрические счетчики Схемы подключения трехфазного двигателя Формулы для 3 -фаз Линейное напряжение = линейное нейтраль x √3 3-фазная имеет 2 разновидности: 3-проводная: три провода под напряжением и без нейтрали, и 4-проводный: три провода под напряжением и нейтраль		Виды фазной разводки
Изображение большего размера	277 480 Три Фаза WYE 480 вольт между фазой 277 вольт между фазой и нейтралью Все соединения звездой обеспечивают два напряжения из-за общей точки или нейтрали. Линейное напряжение = 480 В Линейное напряжение = 277 В 277 В x √3 = 479,778 В √3 = 1,7320	Напряжения выше или ниже в зависимости от обмоток внутри трансформатора. Мощность генерируется на заводе вращением 3 катушек в магнитном поле => мощность передается по 3 линиям => мощность передается по проводам к местным площадь => линии питания подключены к трансформатору => мощность изменяется на определенное напряжение в зависимости от того, какой трансформатор установлен, и как трансформатор подключен.Конфигурация WYE или Delta относится к тому, как подключаются катушки 3-фазного трансформатора. Внутри у каждого трансформатора две катушки: первичная катушка подключена к источнику питания сторона поколения. Вторичная катушка подключена к служебным проводам, которые питают панель обслуживания и автоматические выключатели. Если вторичная катушка намотана по схеме «звезда», то питание сервисной панели всегда будет иметь нейтраль и два напряжения. Читать
Изображение большего размера	277 480 Три Фаза WYE 480 В между фазой 277 В между фазой Показывает заземление оборудования	Используйте сетевой фильтр AG4803CE
Изображение большего размера	Три Фаза 480 В 480 В между фазами Нет заземления системы Показывает заземление оборудования	Используйте сетевой фильтр AG4803D3
	Три Фаза 480 В, треугольник, угол заземления 480 В между фазами
Изображение большего размера	120 208 В, трехфазный, звезда 208 В между фазой Линия с нейтралью 120 В
Изображение большего размера	120 208 В, трехфазная звезда 3 фазы, 4 провода 208 В между фазой Линия с нейтралью 120 В Показывает заземление оборудования	Используйте сетевой фильтр AG2083C3
	120 208 В, трехфазная звезда Intermatic AG208C3 Скачок
	208 В, 3-проводной, треугольник 3-фазный 3-проводный 208 Нет нейтрали Между фазой 208 В
Изображение большего размера	347 600 В, трехфазная звезда 600 В между фазами 347 В между фазами
Изображение большего размера	347 600 В, трехфазная звезда 600 В между фазой 347 В между фазой Показывает заземление оборудования	Используйте сетевой фильтр AG65033
	347 Трехфазная звезда, 600 В Intermatic AG65033 Защита от перенапряжения
Изображение большего размера	Три Фаза 600 В 600 В между фазами Нет системного заземления Показывает заземление оборудования
Изображение большего размера	Три фаза 250 В 250 В по каждой линии Нет заземления	Используйте сетевой фильтр AG2403D3
	120–240 Высокая ножка Delta Intermatic AG2403C3 Защита от перенапряжения Черная линия на черную линию 240 В Черная линия на нейтраль 120 В Красная или оранжевая линия на нейтраль 208 В	Используйте сетевой фильтр AG2403C3
	240-480 Дельта верхнего плеча Фаза к фазе 480 В Фаза A Фаза C к нейтрали 240 В Фаза B верхнего плеча к нейтрали 415 В Напряжения увеличены вдвое по сравнению с высоковольтным плечом 120-240
На изображении показаны первичная обмотка треугольником и вторичная обмотка треугольником с высоким плечом внутри трансформатора Прочтите о трансформаторах Первичная обмотка (или обмотка) подключена к стороне выработки электроэнергии. Вторичная катушка подключена к сервисным проводам, которые питают сервис щитовые и автоматические выключатели. Конфигурация показывает первичную обмотку треугольником. И вторичная обмотка треугольника с высокой опорой Если вторичная обмотка внутри трансформатора намотана треугольником, нет точки, где можно сделать равный потенциал между линией и нейтральный. Средняя обмотка S3 имеет ответвления, что дает 120 В или 208 В на линию. S1 и S2 не могут выдерживать нагрузки 120 В. Как в результате катушка S3 используется для всех нагрузок 120 В, плюс 1/3 всех Трехфазные нагрузки, вызывающие потенциальный дисбаланс. Нагрузки 120 В не должны превышает 5% КВА дикая нога, или нога B, или фаза B, обозначена как вторичная ветвь B и отмечена оранжевой точкой. поскольку оранжевый провод подключается к этой ножке Чтение
Изображение большего размера	277 480 В Однофазный С заземлением	Используйте устройство защиты от перенапряжения AG48013
	277 480 В однофазный Intermatic AG48013 Скачок
Домашнее хозяйство электропроводка Однофазное напряжение 120 В и двухфазное 240 В Целое Всплеск для дома Изображение большего размера Intermatic IG1240RC3 Всплеск для всего дома протектор / pdf Protect твой бизнес / Защита панели выключателя и цепей на 120 и 240 В / защитите ваш безрезервуарный водонагреватель и любой водонагреватель с электроника Устанавливается непосредственно в панель выключателя / заменяется после каждого события Защищает автоматические выключатели, главную панель, электрическую проводку, электронику, бытовая техника Не защищает телевизоры, подключенные к спутниковой антенне / для телевизоров протектор с коаксиальным ТВ разъемом	Электропроводка бытовая	Электропроводка бытовая

PHASE WIRE ▷ Французский перевод

PHASE WIRE ▷ Французский перевод — Примеры использования Phase Wire в предложении на английском языке Желто-зеленый провод НИКОГДА нельзя комбинировать с другим фазным проводом для подачи напряжения.
