Цвет провода заземления и выбор его сечения

Схема заземления

Какого цвета провод заземления? Такой вопрос часто встает перед многими нашими согражданами при подключении современного высокотехнологичного оборудования, которое выполнено согласно всем нормам и правилам соответствующих нормативных документов.

Ведь заземление стало неотъемлемой частью любых электрических приборов, начиная от обычного светильника и заканчивая мощными электродвигателями. Поэтому в этой статье мы уделим особое внимание вопросу заземления электрооборудования.

Содержание

• Зачем нужен, и какие виды заземления бывают?
  • Зачем необходимо заземление?
  • Виды заземления
• Правила обозначения нулевого и защитного проводника
• Выбор сечения нулевых и защитных проводников
• Вывод

Зачем нужен, и какие виды заземления бывают?

Прежде всего следует определиться, зачем вообще нужно это заземление и какие виды заземления бывают? Для ответа на этот вопрос воспользуемся ПУЭ (Правила устройства электроустановок), в которой данному вопросу посвящена целая глава 1. 7.

Зачем необходимо заземление?

Для ответа на этот вопрос воспользуемся п. 1.7.29 ПУЭ, которое говорит, что защитное заземление – это заземление, выполняемое в целях электробезопасности. Как следует из определения, основная цель данного соединения — обеспечение защиты человека. Как оно действует и зачем — давайте разберем подробнее.

Итак:

• Как известно, любая электроустановка или электроприбор имеет проводники и детали схемы, находящиеся под напряжением. Данные проводники и детали схемы имеют изоляцию, которая препятствует наведению напряжения на корпусе электроприбора. Это может быть как изоляционный материал, так и воздушный зазор, достаточный для исключения соприкосновения с корпусом.
• В случае нарушения изоляционных свойств проводника либо попадания воды на детали схемы, находящиеся под напряжением, возможно появление напряжения на корпусе. Вследствие этого при прикосновении к корпусу такого устройства возникнет ток, цепь которого будет проходить через человека на землю.
• Как гласит инструкция по оказанию первой помощи, смертельным для человека является ток в 100мА. Это очень маленькая величина. А для цепей постоянного тока она еще меньше.

Обратите внимание! Кто-то сейчас начнет говорить, что это все ерунда и его било током значительно большего значения. Но, во-первых, он вряд ли замерял величину тока, протекавшего через его тело. А во-вторых, здесь многое зависит от цепи протекания тока по человеку, его изоляции, которая достаточно существенно меняется в течение дня, состояния сердца и многих других параметров. Поэтому мы советуем довериться в этом вопросе медикам.

Протекание тока при отсутствии защитного заземления

• В случае же, если корпус устройства заземлен, то при появлении на его корпусе напряжения, через защитное заземление потечет ток. При этом напряжение на самом корпусе будет близким к нулю. Поэтому при прикосновении к нему человека нечего не произойдет, ведь какой бы не был человек он имеет большее сопротивление, чем заземляющий проводник.

Виды заземления

На данный момент существует несколько видов заземления. Причем большинство из них обусловлены не столько вопросами электробезопасности, сколько вопросами работы электрических установок.

Мы рассмотрим только вопросы, связанные с защитным заземлением в цепях с глухозаземлённой нейтралью, которая используется в большинстве сетей с напряжением до 1кВ.

Системы заземления в сетях с глухозаземленной нейтралью

Согласно п. 1.7.3 ПУЭ, на данный момент в сети до 1кВ с глухозаземленной нейтралью используются системы TN – C, TN – S, TN – C – S и TT. Каждая из этих систем имеет свои особенности образования нулевого и защитного провода и практически все из них можно создать своими руками.

Итак:

• Система TN – S предполагает раздельное подключение и пролегание провода нейтрали и защитного заземления по всей длине, в нашем случае от понижающего трансформатора на подстанции до нашего электроприбора.
• Система TN – C предполагает совместную прокладку провода нейтрали и защитного заземления. Но для данной системы есть определенные ограничения, которые позволяют применять ее только в распределительных устройствах, ведь в противном случае цена использования такой системы будет не целесообразна. Но об этом мы поговорим чуть ниже.
• Система TN – C – S предполагает совместную прокладку провода нейтрали и защитного заземления с его последующем разделением. Например, от понижающего трансформатора на подстанции до вашего дома они проложены совместно, а для разводки по дому и квартирам разделены на отдельные проводники.
• И наконец, система TT предполагает прокладку отдельного провода нейтрали от понижающего трансформатора до конечного потребителя. При этом провод защитного заземления подключается к независимому контуру.

Правила обозначения нулевого и защитного проводника

Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1. 1 ПУЭ.

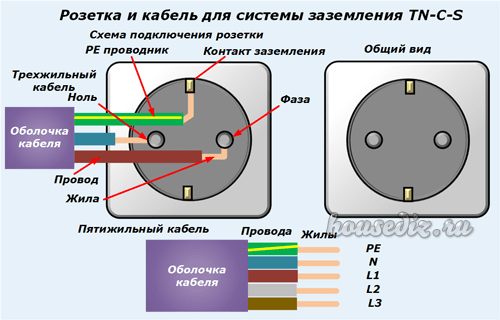

Правила цветового обозначения проводов

Итак:

• Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.

Обратите внимание! При нанесении цветовой окраски непосредственно на проводник краска должна отвечать требованиям по нагреву, а также должна сохранять стойкость цвета в процессе эксплуатации.

• Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
• Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
• Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
• А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
• Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.

Выбор сечения нулевых и защитных проводников

Но не только вопрос: какого цвета заземляющий провод ,  должен вас интересовать при создании контура заземления. Одним из важнейших вопросов в этом плане является сечение проводников и непосредственно конструкций, которые можно использовать в качестве заземления.

• Для заземления могут быть использованы искусственные и естественные заземлители. К естественным заземлителям, согласно п. 1.7.109 ПУЭ, относятся железобетонные и металлические элементы зданий, металлические водопроводные трубы, пролегающие в земле, металлические оболочки кабелей, проложенных в земле, обсадные трубы скважин и многое другое.
• В то же время в качестве естественных заземлителей запрещено использовать газовые, канализационные и трубы системы отопления, алюминиевые оболочки кабелей и предварительно напряженную арматуру железобетонных конструкций.

Обратите внимание! Запрет на использование данных систем в качестве заземлителей не исключает их подключение к заземлению для выравнивания потенциалов.

На фото представлена таблица выбора сечения проводников для монтажа искусcтвенного заземлителя

• Искусственные заземлители обязательны для использования в сетях выше 1кВ.
  В домашних же условиях зачастую можно обойтись искусственными заземлителями. Если же вы собрались монтировать собственный контур заземления, то видео на страницах нашего сайта должно помочь вам в этом вопросе.
• Искусственный заземлитель должен изготавливаться из медных, оцинкованных или просто металлических изделий. Причем размеры и сечение таковых строго нормируются. Все эти требования сведены в табл.1.7.4 ПУЭ.
• Что касается сечения проводников заземления, то они должны быть такого же сечения, как и фазный провод. Данное правило распространяется на все проводники сечением до 16 мм². Для проводников большего сечения имеется табл. 1.7.5 ПУЭ.

Таблица выбора сечения защитных проводников

• Отдельно стоит отметить системы TN – C и TN – C – S. Для данных систем минимальное сечение совместного нулевого и защитного провода должно быть не меньше 10 мм² для меди и не менее 16 мм ² для алюминиевых проводников. Это делает возможным применение таких систем только в распредустройствах. Совмещать нулевой и защитный проводники при меньшем сечении провода запрещено.

Вывод

Теперь вы знаете, как правильно выбрать заземление и цвет провода для его обозначения. Как видите, это задача не столь уж и сложная, но она требует взвешенного подхода. Ведь от правильности ваших действий зависит не только ваша жизнь, но и членов вашей семьи. Поэтому наплевательское отношение к данному вопросу недопустимо.

какого цвета провод фазы, земли и нуля, советы электрика • Мир электрики

Содержание

1. Для чего необходимы цветные провода
2. Как выглядит провод заземления и нуля
3. Как выглядит провод фаза
4. Как отличить ноль и «землю»
5. Как определить фазу
6. Заключение

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

• желто-зеленый;
• желтый;
• зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Как выглядит провод фаза

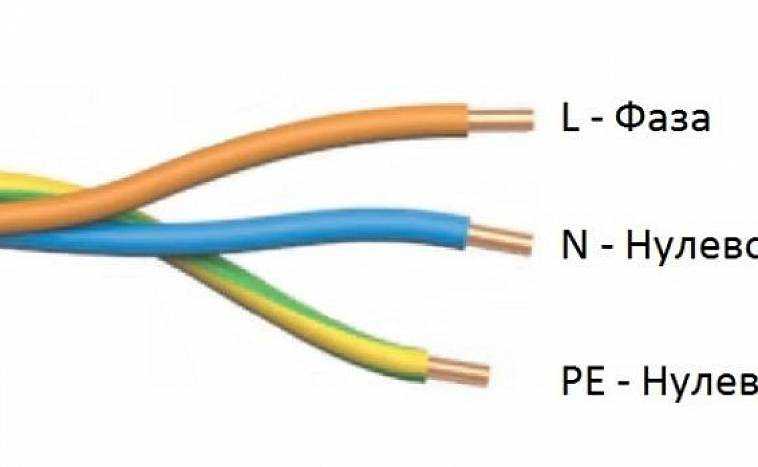

Маркировка фазного провода ( L ) представлена в следующих цветовых решениях:

• черный;
• серый;
• коричневый;
• фиолетовый;
• бирюзовый;
• белый;
• красный;
• оранжевый;
• розовый.

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет.

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Как определить фазу

Если необходимо установить или заменить розетку, определять фазу совсем необязательно, потому что совершенно неважно, с какой стороны ее подключать. Совсем другое дело обстоит с выключателем от люстры, потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод. Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество, берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

3 жильных кабеля и кабеля заземления

Посмотреть как Сетка Список

Вид

10 20 30 40 Все

Показаны 1 — 2 товары из 2

Вид

10 20 30 40 Все

Сортировать по Самый популярный наименование товара Цена (низкая-высокая) Цена (максимум-минимум) Бренд Количество банд Тип винта Тип шайбы Тип болта Тип крепления Набор отверток Тип отвертки Изолированный Ток (мА) Связь Световой поток Мерцание Пусковой ток (пик/длительность) Вырезать

Посмотреть как Сетка Список

Вид

10 20 30 40 Все

Показаны 1-2 продукта из 2

Вид

10 20 30 40 Все

Сортировать по Самый популярный наименование товара Цена (низкая-высокая) Цена (максимум-минимум) Бренд Количество банд Тип винта Тип шайбы Тип болта Тип крепления Набор отверток Тип отвертки Изолированный Ток (мА) Связь Световой поток Мерцание Пусковой ток (пик/длительность) Вырезать

3-жильные и заземляющие кабели используются для подключения электрических устройств, оборудования и устройств к сети электропитания. В любом электрическом проекте необходимо учитывать все виды приложений, и, согласно спецификациям, размер трехжильного кабеля и то, как спроектирована цепь, влияют на результат.

Также фактом является то, что для высоковольтных приложений часто требуются высоковольтные кабели, такие как кабельные системы со стальной броней (SWA). Таким образом, важно знать армированный трехжильный и заземляющий кабель, а также то, для чего используется каждый цветной проводник.

Использование трехжильного кабеля с заземлением

Трехжильный кабель с заземлением чаще всего используется в таких приложениях, как двухстороннее освещение в жилых помещениях, проводка к системам центрального отопления и другим устройствам. Будет ли необходимый 3-жильный и заземляющий кабель иметь нейтраль или токоведущее приложение, все зависит от того, как ответственный электрик решит спроектировать цепь для приложения.

В большинстве случаев трехжильные кабели представляют собой электрический провод с тремя отдельными медными проводниками, каждый из которых находится в защитной оболочке, заключенной во внешний разъем или защитную оболочку. Случай с 3-жильным и заземляющим кабелем отличается тем, что в процессе производства в него вставляется четвертый проводник.

Проводники в 3-жильном кабеле с заземлением представляют собой нейтральный, заземляющий и токопроводящий провода. Для ясности обратите внимание, что цвета проводки отличаются от цветов трехфазной проводки и трехфазной проводки. Если вы занимаетесь проводкой самостоятельно, очень важно уметь определять новые цвета проводки каждого жильного провода в 3-жильном и заземляющем кабеле. Вот краткое руководство по цветам электропроводки в Великобритании. Давайте обсудим цвета проводки в Великобритании, старые и новые.

Какого цвета провод под напряжением?

Старые цвета проводов претерпели множество обновлений в Великобритании, поэтому код цветов электрических проводов в Великобритании отличается от того, что был раньше. Знание того, как идентифицировать провод под напряжением, имеет большое значение, поскольку это самый опасный из проводников. Итак, какого цвета провод под напряжением? Коричневый провод под напряжением? Да, в настоящее время провод под напряжением коричневого цвета. Раньше цвет кабеля под напряжением был красным. Если ваша проводка под напряжением красного цвета, мы настоятельно рекомендуем вам заменить ее. Если вам интересно, «какого цвета живая вилка?» ответ по-прежнему коричневый. Цвета проводов штепсельной вилки для Великобритании такие же, как и любые другие цвета проводов. Это также относится к цветам проводов освещения и проводам сети.

Какого цвета нейтральный провод?

Нейтральная проводка отводит электричество от приборов для предотвращения электрических перегрузок. Итак, какого цвета нулевой провод? Черный живой или нейтральный? В настоящее время нейтральный провод обычно имеет синий цвет и находится в конце электрической цепи. Важно отметить, что это цвета электрических проводов специально для Великобритании. Старые цвета проводов требовали, чтобы нейтральная проводка была черного цвета, но с 2006 года этот цвет был обновлен.

Цвета электрических проводов и проводов штепсельной вилки в Великобритании одинаковы по всей стране, но также являются эксклюзивными. Если ваша проводка из другой страны и вы занимаетесь ею самостоятельно, вы должны прочитать цветовые коды проводов перед ее установкой. Если ваша электрическая установка имеет старые цвета электропроводки, рекомендуется заменить и обновить их.

Какого цвета заземляющий провод?

Часто задаваемый вопрос: «Что делает заземляющий провод?» или «как работает заземляющий провод?». Итак, для чего нужен заземляющий провод? Заземляющий провод обеспечивает путь электрического тока в землю. Это действует как защитная мера в случае неисправности провода. Если по проводке проходит ток под напряжением, и вы соприкасаетесь с ним, заземляющий кабель защищает вас, заранее направляя ток в землю.

Провода заземления желто-зеленого цвета в соответствии с цветовым кодом проводов Великобритании.

Подводя итог по цветам кабелей в Великобритании:

• Проводка какого цвета находится под напряжением? Коричневый
• Какой цвет проводки является нейтральным? Синий
• Какого цвета проводка заземления? Желтый/Зеленый

Старая электропроводка представляет множество опасностей для вашего помещения. Таким образом, хороший способ определить, когда ваша проводка в последний раз обновлялась, — это ее активный, заземленный и нейтральный цвета. Старые цвета проводов; черный (нейтральный) и красный (живой). Заземляющие провода, как правило, были желто-зелеными или оголенными.

Для подведения итогов старых цветов проводов Великобритании;

• Черный (нейтральный)
• Живой (красный)
• Земля (желтая/зеленая/голая)

Теперь, когда мы рассмотрели цвета проводки в домах Великобритании, давайте поговорим о трехжильных армированных кабелях и кабелях заземления.

Для чего используется трехжильный армированный кабель с заземлением?

Армированный трехжильный кабель с заземлением также известен как трехжильный кабель, армированный стальной проволокой (SWA). В электрических цепях этот тип трехжильного и заземляющего кабеля также имеет дополнительные слова в своих спецификациях, которые относятся к британским стандартам производства и испытаний кабелей. Требования к заземлению бронированного кабеля постоянно обновляются и должны быть едиными во всей Великобритании.

Известно, что армированный трехжильный и заземляющий кабель является силовым и вспомогательным кабелем управления, который используется для передачи электроэнергии от сети к жилым или коммерческим объектам. Они классифицируются как износостойкие кабели и обычно используются в приложениях, где высок риск повреждения кабеля или существует опасность воздействия УФ-излучения.

Что касается 3-жильного и заземляющего кабеля SWA, то благодаря своей долговечности и прочности они особенно подходят для наружного электроснабжения. 3-жильные и заземляющие кабели SWA имеют дополнительный слой внешней оболочки из проволочной сетки, обеспечивающий дополнительный уровень защиты. Это сохраняет внутреннюю жилу трехжильного и заземляющего кабеля в безопасности.

Кабель SWA 3 с сердечником и заземлением обычно используется для передачи электроэнергии под землей — он передается от источника выработки электроэнергии к жилому или коммерческому объекту. 3-жильные и заземляющие кабели, а также другие кабели, такие как 4-миллиметровый бронированный кабель, также используются с контактной сетью в приложениях для подачи электроэнергии по воздушным линиям.

Подробнее Использование трехжильного кабеля с заземлением

Поскольку каждый трехжильный кабель с заземлением включает в себя три проводника в процессе производства, каждый тип кабеля имеет различное применение. Для подключения устройств класса I обычно используется трехжильный кабель с заземлением.

Это связано с тем, что к таким приборам предъявляются особые требования по обеспечению связи с землей. Если для этих приложений используется 2-жильный кабель вместо 3-жильного кабеля с заземлением, это может поставить под угрозу установку в целом. Кроме того, незаземленные кабели могут легко подвергнуть пользователей опасному поражению электрическим током.

Электрики могут использовать другие версии кабеля, такие как 2-жильный кабель, если заземление не требуется, например, для электрических проектов, включающих компоненты класса устройств II. Это связано с тем, что устройства класса II не требуют подключения к заземлению.

Если существует большой риск поражения электрическим током, это одно из тех применений, где особенно рекомендуется использование 3-жильного кабеля с заземлением. Поражение электрическим током может произойти, если провод под напряжением коснется корпуса оборудования или прибора.

В случаях, когда корпус прибора изготовлен из непроводящих материалов, таких как резина, пластик, стекло или керамика, использование трехжильного кабеля с заземлением не требуется.

Однако важно отметить, что может быть безопаснее выбрать наружный трехжильный кабель с заземляющим проводом, а не двухжильный кабель с проводящей внешней оболочкой из металла, стали, железа или меди. Для таких приложений, как держатели ламп и фонарные столбы, следует использовать 3-жильные кабели, но для непроводящих приложений допустимы 2-жильные кабели.

В Meteor вы можете найти 3 варианта кабеля заземления и жилы: 3-жильный ПВХ-кабель 1,0 мм с заземляющим кабелем и 3-жильный кабель из ПВХ 1,5 мм с заземляющим кабелем.

3 цвета жил и кабеля заземления?

Существуют особые требования к цвету для 2- и 3-жильных кабелей и кабелей заземления. Вплоть до марта 2004 года, когда в британский стандарт BS 7671 были внесены некоторые изменения, стандартом окраски трехжильного и заземляющего кабеля был синий, желтый и красный. Однако теперь провод под напряжением коричневый, нейтральный синий, а земля представляет собой смесь желтого и зеленого.

Основной причиной изменения цвета была синхронизация цветов кабелей с остальными странами Европейского Союза. Поскольку унифицированный цветовой код вступил в силу, если приложению необходимо использовать такой продукт, как трехжильный кабель с заземлением, он будет доступен только в новом цветовом коде.

Основное различие между ними заключается в том, что двухжильный кабель не включает заземляющий провод и может использоваться с любым электроприбором, внешняя поверхность которого не состоит из непроводящего материала.

Для сравнения, для таких фитингов можно использовать 3-жильный кабель, но его необходимо использовать со светильниками, лампами, патронами для ламп или фитингами с проводящей или металлической внешней поверхностью, чтобы исключить риск поражения электрическим током или других серьезных травм.

Рекомендуется поручить любую установку или установку квалифицированному профессиональному электрику. Свяжитесь со службой поддержки клиентов Meteor для получения дополнительной информации.

Часто задаваемые вопросы

Что такое 3-жильный и заземляющий кабель?

Где можно использовать 3-жильный кабель и кабель заземления?

Каковы 3 цвета проводов жилы и заземления?

Какой цвет является нейтральным в трехжильных кабелях и кабелях заземления?

В чем разница между 3 и 4 ядрами?

Австралийские цветовые коды электрических проводов: все, что вам нужно знать

Австралийский цветовой код электрических проводов является стандартом для идентификации проводников в системе электропроводки. Эти цветовые коды проводов обеспечивают вашу безопасность и избегают путаницы в жилых и коммерческих системах электропроводки.

Согласно действующему австралийскому стандарту, для большинства электрических установок используются следующие цвета электропроводки : коричневый для активного, синий для нейтрального, зеленый или желто-зеленый для заземления.

Что такое австралийский стандарт цветового кодирования электрических проводов?

Стандарт цветовой кодировки проводки был первоначально разработан в 1894 году и представлял собой добровольный код, который могли использовать только члены уполномоченной организации. Однако в 2000 году кодексы были официально регламентированы. австралиец 9Цветовые коды 0003 электропроводки развились за последние 100 лет с включением цветового кодирования.

Это может дать опытным пользователям мгновенное понимание проводки для их дома или бизнеса. Австралийский стандарт электропроводки в жилых домах — AV1. Эти австралийские нормы электропроводки не содержат подробностей ни об изоляции, ни о соединении, но в некоторой степени ограничены основной электропроводкой в ​​жилом доме.

В системе электропроводки типичного австралийского дома всего три провода: Live, Sub (заземление) и Ether. Каждый провод должен располагаться на расстоянии не менее одного метра от заземляющих проводов. Снаружи дома провода под напряжением обычно располагаются на крыше для получения входящей и исходящей энергии.

Три провода внутри дома могут передавать питание на настенную розетку: два внутренних провода (питание) и нейтральный провод (заземление). Заземляющие провода в австралийском доме обеспечены некоторым вариантом электрического проводника, называемого заземляющим проводом. Это основной провод отрицательной клеммы, который соединяет домовладельца с электрической системой Австралии.

Как использовать стандартный код цвета провода

Следующие разделы не являются техническими и предназначены только для предоставления основной информации. Никогда не работайте с электрической системой вашего дома и всегда вызывайте профессионального лицензированного электрика, если вам нужно поработать с электрической системой вашего дома.

Цветовые коды проводки являются стандартными рекомендациями, используемыми профессиональными электриками, и им не следует следовать тем, кто пытается выполнить электромонтажные работы своими руками. Короче говоря, НИКОГДА НЕ РАБОТАЙТЕ С ЭЛЕКТРИЧЕСКИМИ СИСТЕМАМИ, ЕСЛИ ВЫ НЕ КВАЛИФИЦИРОВАНЫ. Строители, устанавливающие провода и соединения для установки в помещении, должны быть знакомы с цветовыми кодами.

Крайне важно иметь безопасную и надежную электрическую цепь в вашем доме. Чтобы обеспечить безопасность вашего дома, австралийские стандарты требуют, чтобы вся проводка в вашем доме была маркирована, и это должно быть легко понять любому, кто будет работать с системой в будущем. Австралийские цветовые коды проводов основаны на стратегическом плане, направленном на снижение риска возгорания при использовании электричества в домашних условиях.

Идея такова: если есть электрическая неисправность, профессиональному электрику гораздо проще решить проблему одним взглядом, если все провода имеют цветовую маркировку. Цветовые коды проводки позволяют электрикам определить тип провода и его назначение.

Цвета проводов обычно используются для различения силовых, сигнальных и заземляющих проводов. Ниже приведен список текущих цветов проводов австралийского стандарта и их значений:

• Зеленый и желтый: Земля

• Коричневый: Активен

• Синий: Нейтраль

Текущая трехфазная проводка в Австралии:

• Синий: Нейтраль

• Зеленый и желтый: Земля

• Коричневый: Фаза 1

• Черный: Фаза 2

• Серый: Фаза 3

Австралийские цвета электрических проводов используются в качестве стандарта для проводки электрических цепей в Австралии. Эта система предназначена для облегчения определения функции каждого провода, что помогает понять схему.

Цветовой код не очень сложен и состоит из двух частей: цифры или буквы, за которыми следует один или два цвета. Эти первые две цифры показывают размер провода, а вторая часть говорит о типе провода. Соблюдая эти простые правила, вы всегда будете знать, какие провода живые, а какие нейтральные.

Что означает каждый цвет провода?

Цветовые коды были разработаны с заботой о вашей безопасности и одобрены Австралийской ассоциацией стандартов (ASA). Цвета, перечисленные ниже, являются действующими стандартами и МОГУТ НЕ БЫТЬ ТАКИМ, КАК В ВАШЕМ ДОМЕ (всегда консультируйтесь с электриком).

Провод под напряжением

Коричневый обычно используется в качестве проводников под напряжением . Красный также может использоваться для проводников под напряжением, которые находятся под напряжением при подключении к розетке, но не при заземлении. В зависимости от того, когда был построен ваш дом, будет определяться цвет, используемый в вашем доме. НИКОГДА НЕ ПЫТАЙТЕСЬ САМОСТОЯТЕЛЬНО РАБОТАТЬ С ЭЛЕКТРОПРОВОДКОЙ!!! Вызовите электрика, пусть приедет и посмотрит. Они не дадут вам совет по телефону, так как самостоятельная работа с электропроводкой в ​​вашем доме незаконна — НЕ ДЕЛАЙТЕ ЭТОГО!!!

Заземляющий и нейтральный провода

Заземляющий провод почти всегда зеленый или зелено-желтый. Он маркируется одним слоем краски или парой проводов, соединенных параллельно с другим нулевым проводом. Нейтральный провод обычно представляет собой шпильку, причем шпильки выходят с каждого конца, по одной на каждой направляющей. Для подземных установок нейтральный и заземляющий провода обычно имеют заземление.

Сигнальный провод

Сигнальный провод соединяет точку с основной сеткой. Если система заземлена, ее также необходимо подключить к первичной сети. Таким образом, он будет иметь цветовой код, отличный от других систем проводки. Проектировщики должны убедиться, что сигнальный код цвета провода применяется к проектируемой системе электропроводки в цвете, который будут видеть как рабочие, так и жильцы.

Первоначальное назначение цветовых кодов электрических проводов

Использование различных электрических кодов цветовых кодов проводов для разных проводников изначально должен был указывать на их «срок службы». Например, желтый цвет означал проводник, который достигал определенной длины, а затем соединялся с заземляющим проводом. Красный цвет указывает на то, что проводник намеревался продолжить свой путь за пределы этой длины и имел возможность подключиться к сигнальному проводу.

На практике эта система не была успешно использована. Это привело к нескольким проблемам, таким как неверная интерпретация, множественное цветовое кодирование нарушения, и нехватка необходимых цветовых пятен на грозотросе. Поэтому в 2002 году правительство Австралии создало новую систему для улучшения функциональности австралийской системы.

В правилах с цветовым кодом проводки указано, что определенные сигналы не могут быть разделены. Если они есть, их нужно контролировать. Соединения, которые постоянно подключены, скорее всего, столкнутся с проблемой. Первое эмпирическое правило — использовать только один цвет терминатора.

Чаще всего красного цвета. Во всех остальных случаях будет достаточно одного цвета терминатора. Помните о своей системе освещения и убедитесь, что все рабочие точки защищены. Избегайте использования белого (неотслеживаемого) провода в больших электрических коробках. В домах низковольтная окраска используется для нейтрального участка питающего и распределительного провода.

Цветовая маркировка проводов и ваша электрическая система

Австралийские правила электромонтажа являются хорошей отправной точкой для профессиональных электриков по обслуживанию и установке надежной электрической системы. Им легко следовать и легко запомнить. Важно помнить, что поскольку стандарты являются требовательной и требовательной практикой, предназначенной для использования профессионалами, устанавливающими электрические системы в домах и зданиях.
