Особенности электропроводки при подключении теплых полов

При монтаже теплых полов обязательно следует учитывать возможности электрической проводки в вашем доме. Особенно, это утверждение касается старых зданий, где электропроводка не менялась десятилетиями. При необходимости следует привлечь к работе квалифицированного электрика, который выполнит подключение системы отопления к электросети с соблюдением всех требований безопасности.

Первое, на что следует обратить внимание, допускает ли текущая схема разводки электрических проводов подключение дополнительного электрооборудования с определенными мощностями. Номинальные показатели мощности и силы тока кабельных теплых полов STEM Energy приведены в таблице ниже.

НазваниеНапряжение, ВМощность, Вт/мНагрузка, АСопротивление, Ом
Нагревательный кабель STEM Energy 200/20

220

20

0,9

242

Нагревательный кабель STEM Energy 300/20

1,4

161,3

Нагревательный кабель STEM Energy 400/20

1,8

121

Нагревательный кабель STEM Energy 500/20

2,3

96,8

Нагревательный кабель STEM Energy 600/20

2,7

80,7

Нагревательный кабель STEM Energy 700/20

3,2

69,1

Нагревательный кабель STEM Energy 850/20

3,9

56,9

Нагревательный кабель STEM Energy 1000/20

4,5

48,4

Нагревательный кабель STEM Energy 1200/20

5,5

40,3

Нагревательный кабель STEM Energy 1400/20

6,4

34,6

Нагревательный кабель STEM Energy 1600/20

7,3

30,3

Нагревательный кабель STEM Energy 1800/20

8,2

26,9

Нагревательный кабель STEM Energy 2000/20

9,1

24,2

Нагревательный кабель STEM Energy 2200/20

10

22

Нагревательный кабель STEM Energy 2400/20

10,9

20,2

Нагревательный кабель STEM Energy 2600/20

11,8

18,6

Нагревательный кабель STEM Energy 2800/20

12,7

17,3

Нагревательный кабель STEM Energy 3100/20

14,1

15,6

При планировании общей схемы укладки теплого пола не стоит забывать о том, что на данный электропровод могут быть подключены и другие бытовые устройства (бытовая техника, розетки, освещение).

Поэтому при проведении электромонтажных работ необходимо уточнить, выдержат ли запланированную нагрузку электрический кабель, предохранительные устройства, система УЗО.

Согласно Правилам Устройства Электроустановок (ПУЭ), стандартная электрическая проводка выдерживает следующие мощности и токи нагрузки:

Материал проводникаСечение, кв.ммМаксимальный ток, АМакс. мощность, кВт
Медь2х1,0163,5
2х1,5194,1
2х2,5275,9
Алюминий2х2,5204,4
2х4,0286,1

Нагревательные устройства STEM Energy общей мощностью свыше 2 кВт рекомендуем подключать на отдельный автомат-выключатель и с помощью выделенной проводки.

Настоятельно советуем осуществлять установку теплых полов в своей квартире через Устройство Защитного Отключения (УЗО), срабатывание которого происходит при номинальной силе тока не превышающей  30 мА. УЗО – это прибор небольшого размера, который устанавливается в электрическом распределительном щитке и фиксирует факты повреждения электроизоляции вашего оборудования.

Экранирующий контакт нагревательного оборудования должен быть соединен с заземляющим контуром.

Поделитесь в соцсетях:

Опубликованно 08.11.2017 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Монтаж, Подключение, Теплый пол, УЗО, Электрика. Добавьте в закладки постоянную ссылку.

какой выбрать электрокабель в стяжку, необходимое сечение провода и его монтаж. Главные характеристики проводов, последовательность работ своими руками

Качество работы целой системы и обогрев помещения напрямую зависит от выбранного кабеля. Поэтому так важно сделать выбор согласно техническим характеристикам изделий.

Содержание

  1. Теплый пол: выбор подходящего кабеля
  2. Преимущество полов с подогревом
  3. Какой кабель лучше всего выбрать для заливного теплого пола: характеристики
  4. Двухжильные
  5. Одножильные кабеля
  6. Какое сечение провода нужно
  7. Укладка провода в стяжку под теплые полы своими руками
  8. Выбирать лучше кабель или мат
  9. Полезное видео

Теплый пол: выбор подходящего кабеля

Электрический пол – дополнительный источник тепла в квартире или же элемент отопления в доме.

Станет  залогом комфорта, ведь насколько приятно ходить босиком по теплому полу.

Главные плюсы в пользу выбора такой системы – экономичность, а также простота установки конструкции.

Прежде, чем приступить к работам по монтажу, необходимо подобрать модель кабеля. От этого элемента напрямую зависит эффективность работы системы.

Преимущество полов с подогревом

  1. Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
  2. Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
  3. Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
  4. Воздух не пересушивается, сохраняется оптимальная влажность помещения.
  5. В сравнении с традиционными нагревателями быстрее прогревает помещение.
  6. Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

  1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
  2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
  3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы.

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

[stextbox id=»info»]Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору. [/stextbox]

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Какое сечение провода нужно

Максимальный показатель тока у терморегуляторов составляет 16 А, нагрузка при этом составляет 3,5 кВт. Если пол подключен к одному терморегулятору и суммарная мощность системы не превышает 3.5 кВт, значит для работы подойдет ПВЗ с сечением 1,5 мм2. Если этот показатель больше, то стоит обратить внимание на модели с большим сечением. Так модель с сечением 2.5 мм2 выдерживает нагрузку в 25А.

[stextbox id=»info»]Максимальный ток регулятора не должен быть больше показателя общего потребляемого тока. В противном случае есть риск, что терморегулятор выйдет из строя. Применение дополнительного реле или еще одного терморегулятора может решить проблему без замены провода. [/stextbox]

Если вы все же затрудняетесь с выбором сечения, то рекомендуется обратить внимание на данные таблицы.

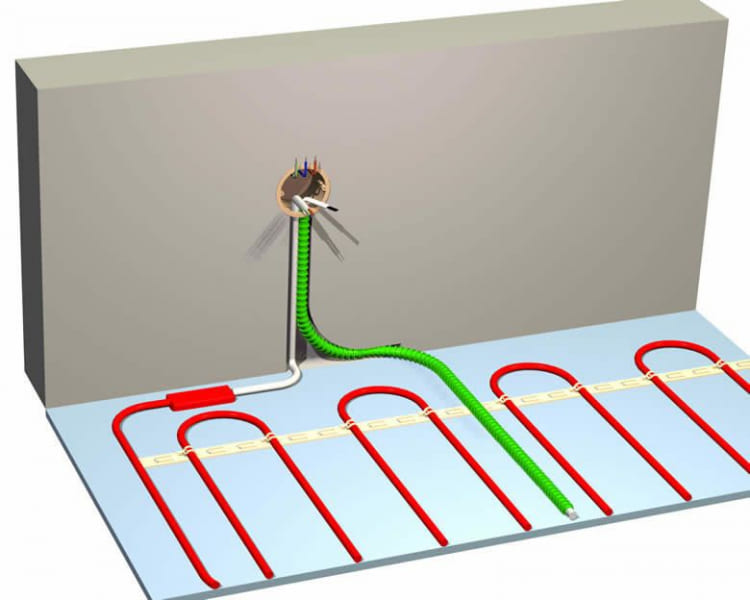

Укладка провода в стяжку под теплые полы своими руками

Монтаж греющего кабеля проводится в несколько этапов:

  1. Заливается цементно-песчаная стяжка толщиной не менее 3 см. Чтобы проложить провод, который будет проходить к терморегулятору предстоит проштробить канал, диаметр которого в пределах 2 см.
  2. Установка теплоотражающего слоя подложки.
  3. Монтаж арматурной сетки, на которой и фиксируется кабель. Если не использовать сетку, то предстоит устанавливать ленту. Изделие не должно укладываться под мебель.
  4. Укладывается провод.
  5. Теплоотдатчик устанавливается в специальной гофрированной трубке и укладывается в штробе.
  6. Заливается цементная стяжка, толщиной 4 см. Омическое сопротивление и сопротивление изоляции – показатели, которые стоит установить, чтобы определить работоспособность кабеля после проведения заливки. Укладка напольного покрытия проводится после полного высыхания раствора, что произойдет не раньше месяца.

При проведении монтажных работ важно следовать таким правилам укладки:

  1. Не допускайте образования петель в кабеле. Отдельные участки не должны пересекаться.
  2. По правила безопасности, расположение систем нагрева от металлических конструкций должно быть на расстоянии 5 см, от деревянных – 3 см, а вот других источников тепла -50 см.
  3. Следуйте шагу укладки, ориентируясь на 6-10 внешних диаметров провода.
  4. Горячая часть провода должна находиться в изоляционном материале.
  5. При укладке внутри стяжки шаг кабеля составляет 20 см, при обустройстве пола прямого действия – 10 см.
  6. Напрямую к сети элементы питания не подключаются, для этого используется регулятор.
  7. Терморегулятор устанавливается на 50- 150 см от пола.
  8. Запрещено применение скруток, соединения только через специальные клеммы.
  9. Чтобы избежать скачков напряжения, необходимо использовать защитные автоматы.

Предварительно перед проведением работ по монтажу каждый может изучить представленные видеоролики на эту тему в сети.

Выбирать лучше кабель или мат

Кабель состоит из одной или нескольких жил с изоляцией и наружной оболочкой. Установка такого провода осуществятся в стяжку, толщина которой составляет 3 — 5 см.

Кабель рекомендуется устанавливать под:

керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин.

Такой пол можно назвать практически универсальным.

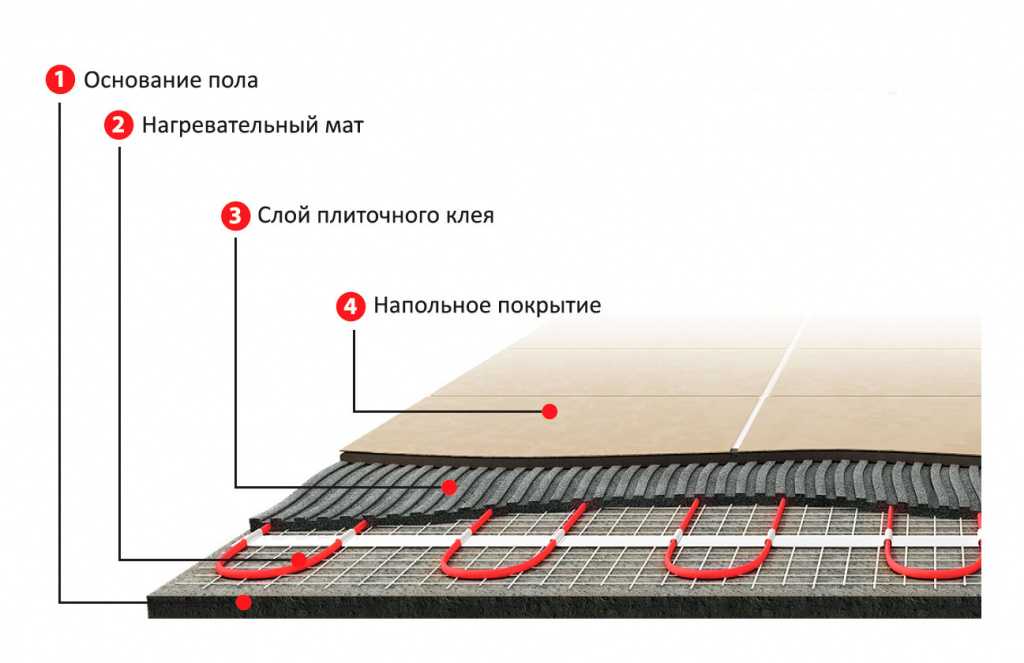

Маты на рынке представлены двух типов — конвекционные и инфракрасные. Такой кабель более тонкий и закреплен на правильном расстоянии на сетчатом основании. Маты занимают меньше места, требуется меньшая толщина стяжки до 5-10 мм. Монтаж простой и не повышает запланированную высоту.

Простая установка часто определяет выбор в пользу мата. Пленка укладывается по длине на тонкий слой теплоизоляции, а сверху устанавливается напольное покрытие. В отличие от первого варианта, не придется делать стяжку и заливать пол цементом. Такой подход позволяет использовать маты и на вертикальной поверхности. Оценив преимущества представленных материалов, многие отдают предпочтение последнему. Такая экономичность и простота монтажа подкупает многих пользователей, поэтому популярность пола мате растет с каждым днем. Стоит один раз просмотреть видео, чтобы изучить технологию монтажа.

Теплый пол – залог комфорта для жителей дома. Он может быть вспомогательным элементом отопительной системы или же заменить ее. Главное преимущество – простота монтажа и значительная экономия ресурсов. Вот только, чтобы система правильно функционировала предстоит подобрать правильный кабель. Критерии выбора самые разнообразные – начиная от сечения, заканчивая предположительной нагрузкой. Обязательно определитесь с функционалом, который предстоит возложить на теплый пол. Тогда процесс выбора кабеля удастся значительно облегчить.

Теплый пол можно сделать своими усилиями, используя простые панели, которые устанавливаются даже без заливки цементом. Стоит провести процедуры монтажа, чтобы оценить преимущества теплого пола в действии.

Полезное видео

Руководство по установке UFH Wiring | Блоги

Наша цель в Ambiente — сделать установку UFH максимально безболезненной и беспроблемной для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о проводке мокрого теплого пола. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, нам следует добавить, свяжитесь с нами!



Что такое центр коммутации UFH?

Центр проводки — это место, где встречаются все проводки для системы UFH. Он питается от сети с плавкими предохранителями 230 В и координирует сигналы, полученные от каждого из термостаты отопления .

Когда каждый термостат запрашивает тепло в любой из зон отопления, происходит следующее:

  • Открывается зональный вентиль первичного контура отопления (только на первом термостате, запрашивающем тепло – затем он остается открытым до тех пор, пока последний термостат не достигнет температура)
  • Насос коллектора запускается, поддерживая скорость потока вокруг контуров
    трубопровода UFH
  • Отправляет сигнал «разрешение» обратно в котел, чтобы активировать его, если он еще не работает

Мы поставляем распределительные узлы для 230В, 12В, а также радиочастотные беспроводные системы, подходящие для 1-8 зон нагрева. Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных приводных клапанов на каждом контуре – эту проводку можно настроить с помощью «заднего» включения зонального клапана.





Распространенные проблемы с проводкой UFH

Одной из наиболее распространенных проблем, с которой сталкиваются установщики, является оставление проводки слишком поздно в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого исправления, от каждого положения термостата обратно к местоположению коллектора. Если провода не протянуты на этапе первого ремонта, вам, как правило, придется использовать беспроводную систему управления, которая не только дороже, но и потенциально требует большего обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем водяного теплого пола i s также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, обеспечивающим безопасную, успешную и быструю установку. Со всей документацией и техническими деталями, которые вам нужны, одним нажатием кнопки в нашем разделе ресурсов , и всей поддержкой, которая вам нужна, достаточно одного телефонного звонка.

Еще одна распространенная проблема с проводкой UFH заключается в том, чтобы убедиться, что правильная проводка проходит от каждого положения термостата. Для большинства термостатов UFH требуется кабель с 3 жилами + заземление, 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако существуют исключения, например, для наших термостатов DS-SB, для которых требуется 4-жильный кабель + кабель заземления.

Для каждого имеющегося в наличии термостата мы точно указываем, какой тип проводки требуется, чтобы исключить возможность ошибки.



Какие есть варианты беспроводного UFH?

Если проводка была забыта на этапе первого ремонта, или если это проект по модернизации теплого пола , где конструкция пола не может быть поднята, мы можем предложить беспроводные варианты.

Модель NeoAir Wireless идеально подходит для тех, кто ищет полностью беспроводное и управляемое приложением решение для отопления и горячего водоснабжения. Он совместим с приемниками UH8-RF и RF Switch, нажмите ниже, чтобы увидеть инструкции по подключению:

Схема подключения NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном , которая является самой популярной моделью для управления отдельными зонами нагрева. Это работает в сочетании с центром беспроводной связи (UH8-RF) или с приемником (RF Switch). Щелкните ниже, чтобы просмотреть инструкции по подключению:

Схема беспроводного программируемого комнатного термостата с сенсорным экраном





Как подключить термостат и коллектор системы теплого пола

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями UFH и схемами подключения UFH , которые упрощают установку. Они включают в себя удобную схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору напольного отопления.

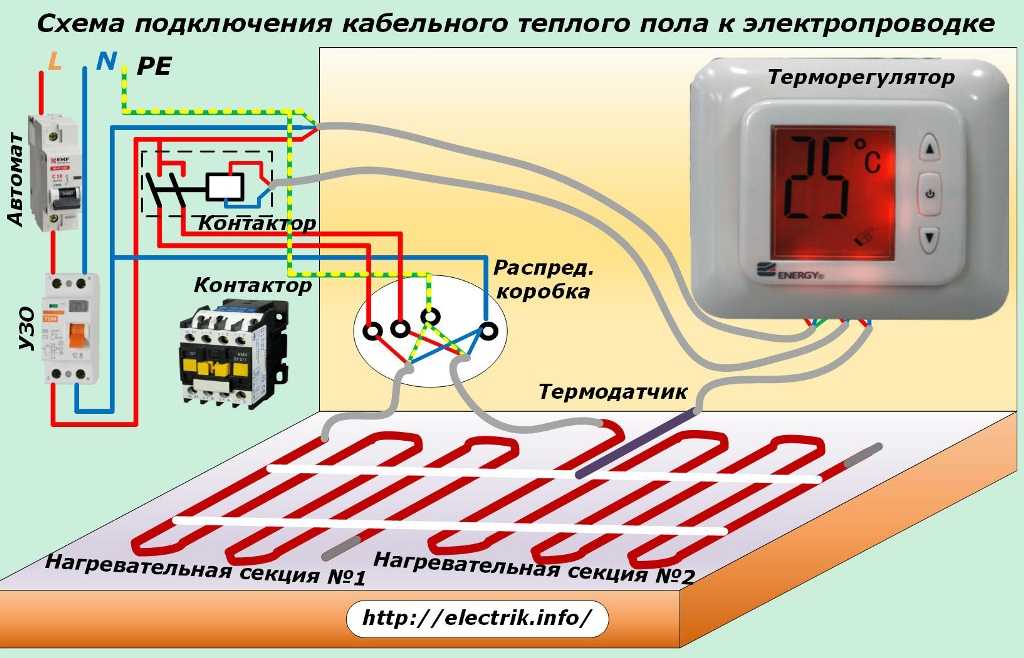

Схемы подключения теплого пола

Как только вы узнаете, какой тип подключения подходит для системы и термостата, который вы устанавливаете, вы можете перейти в раздел ресурсов, где вы можете выбрать между Uh3, Uh2, Uh2- W, Uh4, UH8-RF, а также при необходимости просмотрите разводку торговых точек и схему однозонной проводки.

Ниже вы можете увидеть примерную схему подключения, которая предназначена для центра подключения UH8, соединяющего термостаты DS-SB. Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.



Есть вопросы по проводке UFH?

Если вам нужны дополнительные рекомендации по монтажу проводки для теплого пола, свяжитесь с нами сегодня.



Еще не аккредитованный Ambiente установщик?

Воспользуйтесь преимуществами широкого спектра систем и элементов управления UFH, подходящих для любого проекта, бесплатных руководителей проектов из нашей обширной сети контактов и бесплатной технической поддержки от высококвалифицированной команды.

СТАНЬТЕ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Была ли эта статья полезной для вас? Вам могут понравиться:

Руководство по монтажу коллекторов напольного отопления

Руководство по монтажу термостатов для напольного отопления

Эта статья была написана Робертом Таффином.

Роберт является генеральным директором Ambiente и работает в сфере напольного отопления с 2012 года.0001

Системы напольного лучистого отопления не только делают жилые помещения более комфортными, но также просты в установке и энергоэффективны. Теплые полы, особенно плитка или камень, хорошо удерживают тепло и равномерно излучают его, делая помещение более приятным.

В дополнение к удобству для людей установка электрооборудования для этих систем проста. Фактически, это ничем не отличается от установки схемы для любого другого оборудования в вашем доме. Простые инструкции по установке Warmup избавят вас от догадок, чтобы вы могли еще быстрее начать наслаждаться своим пространством.

Значение напряжения и мощности

Напряжение и мощность связаны, но многие люди не знают различий между ними. Вода представляет собой прекрасную аналогию с электричеством, поэтому мы будем использовать ее здесь. Напряжение можно рассматривать как «давление», а электрический ток — как электрический «поток» системы. Когда вы объединяете напряжение и ток (давление и поток), вы получаете мощность. Фактически, одним из ключевых уравнений в электричестве является закон Ома: мощность = напряжение x сила тока.

Давайте используем садовый шланг в качестве метафоры электрической системы. Представьте себе садовый шланг без насадки на конце. Вода вытекает быстро, но без давления (низкое напряжение, большой ток). Если вы возьмете большой палец и закроете часть отверстия, выльется меньше воды, но она будет двигаться намного быстрее с большим давлением (высокое напряжение, низкий ток). Количество энергии в воде не изменилось, вы просто изменили давление и поток.

Электричество работает так же. В напольных обогревателях будет указана определенная мощность, обычно в ваттах. Две системы отопления могут иметь одинаковую номинальную мощность, но одна рассчитана на 240 В переменного тока, а другая на 120 В переменного тока. Система, рассчитанная на 240 В переменного тока, будет использовать половину силы тока, но обе системы будут потреблять одинаковое количество энергии. Обе системы будут обогревать помещения на одинаковую величину. Теперь, когда у вас есть лучшее представление о том, как связаны напряжение и мощность, мы можем поговорить о том, какая электрическая система лучше всего подходит для вашей системы напольного лучистого отопления.

Работает ли 240 В лучше, чем 120 В?

Когда вы удваиваете напряжение в цепи, для получения такого же количества энергии потребуется половина силы тока. Как обсуждалось ранее, системы на 120 В переменного тока и 240 В переменного тока могут производить одинаковое количество энергии и работать совершенно одинаково. Они нагреваются одинаково быстро и одинаково равномерно. При установке системы напольного отопления Warmup требуется источник питания 240 В переменного тока, чтобы помочь ограничить силу тока и, следовательно, размер провода, необходимый для системы. Меньшая сила тока часто означает меньший размер провода и, следовательно, более простую и дешевую установку.

Электрические требования для обогрева пола

Помимо питания 240 В переменного тока, компания Warmup предлагает несколько других рекомендаций. Ваша система напольного отопления должна иметь собственную выделенную цепь. Если это невозможно, убедитесь, что выбранная вами цепь имеет достаточную мощность для безопасной работы системы прогрева в дополнение к другим нагрузкам в цепи. Warmup рекомендует схему без GFCI в сочетании с термостатом GFCI. Используйте двойную монтажную коробку, чтобы одну секцию можно было использовать для подводящих проводов, а другую — для датчиков подогрева пола.

Несколько нагревателей и сколько необходимо термостатов — это общий вопрос, особенно если вы хотите нагреть пол в душе отдельно от душа. Вот краткое изложение: Системы не могут быть подключены последовательно . Несколько нагревателей, ведущих к термостату (провода можно удлинить), можно подключить к одному термостату, если общая сила тока не превышает 15 ампер. Нагреватели не могут индивидуально управляться с термостата; для этого требуются отдельные термостаты.

Для проектов с несколькими обогревателями мощностью более 15 ампер, например, в подвалах, термостаты Warmup могут быть соединены с нашим реле-25 для управления площадью до 700 кв. футов от одного термостата с двумя контурами. Рекомендуется использовать один термостат на комнату, чтобы сэкономить на отоплении, обогревая только те комнаты, которые вы используете.

Как установить

1. Проверьте показания OHM системы

Когда вы будете готовы к установке, первым шагом будет проверка сопротивления системы обогрева пола. Используйте омметр для измерения сопротивления. Обратитесь к эталонным диапазонам сопротивления для кода продукта, который вы используете, чтобы убедиться, что измеренное сопротивление находится в пределах диапазона. Если сопротивление выходит за пределы диапазона, прекратите установку и обратитесь за помощью в компанию Warmup.

2. Черновые электромонтажные работы

Компания Warmup рекомендует использовать двойную монтажную коробку для размещения электрических разъемов для системы обогрева пола. Одна секция распределительной коробки будет использоваться для подводящих проводов, а другая – для датчика подогрева пола. 240 В переменного тока, питание без GFCI от выделенной цепи также должно быть подведено к двойной распределительной коробке. Протяните провода от пола к распределительной коробке питания обогревателя и датчика температуры.
