Онлайн калькулятор фундамента монолитная плита

Скачать, сохранить результат

Выберите способ сохранения

Информация

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам. Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Преимущества онлайн калькулятора для плитного фундамента

Выполняет расчёт фундаментной плиты с учётом всех технических, а также эксплуатационных характеристик бетона, опалубки и арматурного каркаса.

Экономит силы и время при разработке успешной стратегии строительных работ, а также составлении сметы обустройства плитного фундамента.
Опции 2D и 3D визуализации позволяют в режиме реального времени наглядно оценить адекватность расчётных операций, а при необходимости внести в проект соответствующие поправки.

Расчёт арматуры на монолитную плиту

Определение минимального диаметра элементов арматурной сетки, который обязан соответствовать правилам СНиП.
Расчёт минимально допустимого сечения вертикальных стержней арматурного каркаса.
Конкретизация среднего размера ячеек арматурной сетки, а также определение величины нахлёста.
Расчёт количества рядов, диаметра хомутов, а также определение общего веса арматурного каркаса с учётом нахлёста.

Дополнительные функции онлайн калькулятора

Расчёт количества, длины и толщины досок опалубки с учётом требований ГОСТ Р. 52086-2003.
Определение метрических характеристик плиты, её подошвы и боковых граней для расчёта количества утеплителя.
Расчёт долей песка, цемента и щебня в бетоне ручного производства, который потребуется для формирования плитного фундамента.

Максимально упростите процесс расчётно-измерительных операций уже сегодня. Бесплатно воспользуйтесь онлайн калькулятором плитного фундамента прямо сейчас!

поделиться и оценить

Смотрите также:

Добавить комментарий

Онлайн калькулятор ленточного фундамента: расчет арматуры, бетона, опалубки.

Скачать, сохранить результат

Выберите способ сохранения

Информация

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций.

Интерактивный калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Преимущества онлайн калькулятора ленточного фундамента

Экономит время, нервы, силы и средства при составлении сметы расходов на закупку стройматериалы.
Позволяет оценить объём созидательных действий, а также спрогнозировать сроки формирования фундамента ленточного типа.
Грамотный расчёт параметров арматуры и бетона гарантирует высокую прочность и надёжность внутреннего каркаса конструкции.
Возможность мгновенно рассчитать параметры для монолитного или сборного, малозаглубленного либо глубоко заложенного фундамента ленточного типа.
Опции 2D и 3D визуализации позволяют наглядно оценить адекватность расчётных манипуляций и своевременно внести необходимые поправки.

Задачи, которые решает калькулятора

Расчёт арматуры на ленточный фундамент помогает определить общую длину и вес арматурного каркаса, а также минимальный диаметр поперечных и продольных стержней, количество рядов в поясах арматуры, шаг хомутов и величину нахлёста. Расчёты производятся в соответствии с правилами СП 52-101-2003.

Расчёт бетона на ленточный фундамент даёт информацию о долях песка, щебня и цемента, а также весе основного стройматериала для заливки ленточного фундамента. Результаты расчётов позволяют грамотно и компетентно распределить нагрузку на сегменты конструкции.

Расчёт опалубки конкретизирует общую длину периметра, а также площадь подошвы и наружной боковой грани железобетонной ленты.

Онлайн калькулятор для расчёта ленточного фундамента работает для вас совершенно бесплатно. По любому вопросу пишите чуть ниже в комментариях — мы Вам обязательно поможем.

поделиться и оценить

Смотрите также:

Добавить комментарий

сбор нагрузок, онлайн калькулятор, примеры и таблицы

Расчет фундамента — это важнейший вопрос, с которого должно начинаться строительство. От правильности сооружения основания постройки в будущем будет зависеть ее долговечность, да и вообще безопасность проживания.

Полный расчет фундамента является достаточно сложной задачей, доступной только для специалистов, но упрощенный расчет дает возможность обеспечить необходимый уровень надежности.

В действующих нормативных документах изложены основные правила таких расчетов, что и следует учитывать при планировании частного строительства (смотрите: типы частных домов).

Принципы расчетов

Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания

. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.

Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.

Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.

Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.

Учет состояния грунта

Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.

Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.

Значения сопротивления нагрузке для некоторых типов грунта:

Характер грунта	Коэффициент пористости	Ro , кг/см²
Характер грунта	Коэффициент пористости	Сухие	Влажные
Супеси	0,5 0,7	3,1 2,6	3,1 2,0
Суглинки	0,5 0,7 1,0	3,0 2,6 2,0	2,4 1,8 1,1
Глины	0,5 0,6 0,8 1,0	6,0 5,0 3,1 2,6	4,2 3,0 2,0 1,2

Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.

С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3)

При определении заглубления фундамента важную роль играют такие параметры состояния грунта:

Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.

Заглубление фундамента частного дома обычно не рассчитывается, т. к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

γc – коэффициент эксплуатационных условий;
γn – коэффициент запаса надежности, принимаемый равным 1,2;
F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Сбор нагрузок на грунт (F)

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент

Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
бревенчатый и брусчатый сруб – 72-95 кг/м²;
кирпичная кладка толщиной 15 см – 210-260 кг/м²;
стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
то же, но с плотным утеплителем – 140-190 кг/кв.м;
напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
перекрытие бетонными плитами – 500 кг/м².

Крыша:

металлическая кровля из листа – 22-30 кг/кв.м;
рубероид, толь – 30-52 кг/кв.м;
шифер – 40-54 кг/кв.м;
керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

северные районы – 180-195 кг/м²;
средняя полоса РФ – 95-105 кг/м²;
южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью. Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

[stextbox id=’warning’]Советуем почитать: Марка бетона и пропорции для фундамента частного дома[/stextbox]

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом.

Ленточный фундамент

Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

[stextbox id=’warning’]Еще по теме: Правила армирования ленточного фундамента[/stextbox]

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.

В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.

Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам.

[stextbox id=’warning’]Советуем почитать: Устройство фундамента под частный дом своими руками[/stextbox]

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

Калькулятор расчета несущей способности фундамента

Расчет несущей способности фундамента дома

Сразу же после сдачи любого сооружения в эксплуатацию, происходит процесс медленного опускания фундамента за счет прикладываемых нагрузок. Фундамент всегда опускается на расчетную глубину, это значение всегда учитывается и закладывается при проведении расчетов.

Большие, неравномерные осадки оснований влекут за собой деформацию конструкций с дальнейшим разрушением здания. Как правило причина кроется в неправильном расчете несущей способности фундаментов, а также из-за ошибок в расчетах допустимых нагрузок на грунты.

Необходимость геологических исследований

Для определения типа фундаментов, а также в расчете ориентировочной просадки грунтов зоны строительства, в обязательном порядке проводятся геологические исследования. С их помощью определяется тип почвы, глубина промерзания, уровень залегания грунтовых вод, структура грунта и прочие параметры. Поэтому несущая площадь фундамента должна быть такой, чтобы ее масса вместе с будущим зданием не превышала расчетное сопротивление грунта на строительной площадке.

Только тогда получится качественный, надежный фундамент, способный выдерживать горизонтальные и вертикальные нагрузки. При этом строить дополнительные этажи без укрепления существующего фундамента запрещено, так как в таком случае резко увеличивается масса объекта в целом.

Что подразумевают под расчетной способностью грунтов?

Несущую способность грунтов оценивают в комплексном порядке при расчете фундаментов и сооружений. Главная цель такого расчета – это обеспечить прочность, устойчивость грунтов под подошвой фундамента, не допустить сдвиг здания по подошве в любую сторону.

Нарушение правильного состояния здания может привести не только к накоплению осадок, но впоследствии к нарушению конструкции самого основания. На фундамент также влияют вертикальные, горизонтальные нагрузки со стороны почвы и самого здания, поэтому грунт может просто не справиться с такой массой. Именно по этой причине особое внимание уделяют расчетам несущей способности оснований фундаментов, чтобы максимально определить допустимую зону нагрузки и защитить грунт от полного разрушения.

Какие факторы влияют на состояние грунта и основания?

На несущую способность влияет огромное количество различных факторов, среди которых стоит отметить:

вид и характер нагрузок − вертикальная, наклонная, горизонтальная или, непосредственно, нагрузка под подошвой;
распределение центра тяжести площади фундамента относительно эксцентричной нагрузки;
размеры, характеристики, габариты и материал выполнения подошвы;
структура грунта;
форма подошвы;
глубина погружения основания в грунт, а также наличие под подошвой мягких осадочных пород с малой сопротивляемостью;
насколько ровно расположена подошва относительно горизонтали;
степень однородности почвы;
наличие внешних факторов, которые могут нанести вред подошве, такие как вибрация, сейсмические сдвиги, сезонный подъем грунтовых вод.

Все расчеты несущей способности оснований нужно делать по СНиП 2.02.01-83. Поэтому, обеспеченная несущая способность вычисляется по формуле: F ≤ YcFu/Yn, где:

F – это равнодействующая сила, она должна быть разнонаправлена к основной нагрузке;
γ_с – коэффициент условий работы;
F_u— это максимальное сопротивление основания всем нагрузкам;
γ_n— коэффициент надежности по назначению сооружения, принимается равным 1,2; 1,15; 1,10 для сооружений I, II и III классов соответственно.

Когда нужно делать расчет оснований на несущую способность

Если на строительной площадке или в фундаменте существующего здания уже появились видимые деформации конструкций, всегда сначала обращают внимание на состояние почвы под подошвой и определяют их состояние. Поэтому, по нормативам существует сразу несколько различных видов деформаций почвы, которые зависят от внутренних и внешних факторов.

Этапы деформаций грунтов в классическом виде

В современной литературе принято различать три основных фазы деформирования грунтов:

Начальная. Это этап уплотнения почвы под влиянием внешних факторов, происходит из-за уменьшения пор между частицами почвы под подошвой. Фаза отличается тем, что сейчас не происходит сдвига фундамента, ведь все касательные нагрузки равноценные и компенсируются нагрузкой. Но нагрузка всегда возникает спонтанно, она распределяется неравномерно. В результате, в одной точке деформация может быть незначительной, а в другой – сильной. Как итог – происходят сдвиги основания.
Вторая стадия – фаза сдвига подошвы основания. По мере увеличения нагрузок грунт сжимается все сильнее, захватывает новые районы, происходит значительный сдвиг подошвы в сторону большей нагрузки. Нарушается стандартное равновесие, под подошвой образуется плотный шар почвы, а по сторонам – пустое пространство. Материал фундамента стремится занять освободившееся место за счет естественных сил тяготения, поэтому возникают трещины и разрывы в основании, а затем в несущих стенах дома.
Третья фаза – это разрушение подошвы. Тут уже материал подошвы выпирает плотный шар грунта и сразу деформируется.

Такая ситуация возникает с теми фундаментами, которые заложены выше граничной глубины промерзания почвы или сверху над горизонтами грунтовых вод. Немного иная картина происходит с глубоко заложенными основаниями. В таких случаях под подошвой также образуется плотный слой грунта, но его не выпирает на поверхность из-за большой площади перекрытия подошвы. Поэтому такой фундамент обладает лучшими несущими способностями, чем мелкозаглубленный.

Если начинается процесс деформации грунтов, то его порой остановить уже нет возможности. Единственный выход, это устраивать специальные защитные конструкции, способные нивелировать нагрузки или по максимуму снизить их воздействие.

Влияние размеров фундамента на несущую способность основания

Некоторые строители вынуждены для одного сооружения использовать сразу несколько различных видов фундаментов. Причем расчеты нужно делать для каждой подошвы индивидуально. Также возможно применение оснований с длиной, значительно превышающих их ширину.

Графики указывают, что с увеличением ширины фундамента увеличивается объем грунта, способного привести к разрушению подошвы. Поэтому при абсолютно одинаковых условиях и составу грунта, узкие фундаменты менее склонны к деформации, чем широкие.

Также несущая способность оснований зависит от их формы и используемых строительных материалов. Если два фундамента имеют абсолютно одинаковые размеры, одинаково заглублены в грунт, но один имеет длину и ширину практически одинаковую, а другой – более длинный, тогда первая конструкция будет создавать большую нагрузку на грунт, чем другая.

Причина кроется в особенностях подошвы. Для деформации и сдвига квадратного или круглого фундамента нужно затратить больше энергии, чем для ленточного длинного. Также необходимо учесть, что на песчаное основание размеры и форма фундамента влияет больше, чем на глинистые грунты.

Как влияет глубина заложения фундамента на несущую способность оснований

Почему глубоко погруженные основания менее склонны к разрушениям, чем мелкозаглубленные? Ведь мелкие основания нужно обязательно укреплять, подбирать оптимальную конструкцию свай и делать сложные расчеты. Причина здесь кроется в характере поведения грунтов на различных глубинах.

Так для песчаных оснований увеличение глубины погружения фундамента ведет за собой снижение осадки, а вот несущая способность резко увеличивается. Аналогичная ситуация наблюдается с любыми иными почвами, в составе которых есть песок в больших количествах.

Поэтому в зависимости от глубины заложения, различают мелкие и глубокие основания. Понятно, что для каждого типа приходится использовать свои строительные материалы и технику, но при этом надежность конструкций отличается в несколько раз.

Как происходит деформация песчаных грунтов под подошвой фундаментов мелкого заглубления? Сначала происходит укрупнение почвы под подошвой, затем она клиньями поднимается по разные стороны конструкции и формирует свободную полость под подошвой. Поэтому даже незначительные сдвиги и подвижки почвы, повлекут за собой частичное разрушение несущих конструкций. Часто наблюдаются сдвиги и провалы.

А вот фундаменты глубокого заложения разрушить значительно сложнее. Смещение почвы будет практически полностью нейтрализовано вертикальным перемещением почвы по сторонам поверхности основания, и в данном случае могут быть только локальные уплотнения почвы. Разрушение фундамента в третьей фазе деформации почвы имеет спокойный характер. Зависимость глубины фундамента от осадки на глинистых почвах практически не проявляется.

Таким образом, несущая способность оснований – это важный показатель состояния грунтов и пренебрегать им нельзя. Если правильно сделать расчет и учесть все факторы, то уже по готовому результату можно подобрать не только оптимальные размеры и форму будущего фундамента, но и обнаружить скрытые проблемы в уже существующем. И в дальнейшем оперативно принять меры по срочному ремонту или усилению конструкций, чтобы они не деформировались от внешнего воздействия.

Калькулятор расчета ленточного фундамента

С помощью данного онлайн калькулятора вы можете рассчитать количество бетона, арматуры, досок опалубки необходимых для обустройства ленточного железобетонного фундамента. Также, калькулятор произведет комплексный расчёт стоимости материалов. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данный тип для ваших условий. Инструкция по работе с калькулятором.

При работе особое внимание обращайте на единицы измерения вносимых данных!

Результаты расчета

Распечатать Послать на email

Если калькулятор оказался для Вас полезным, пожалуйста нажмите на одну или несколько социальных кнопочек. Это очень поможет дальнейшему развитию нашего сайта. Огромное спасибо.

Инструкция по работе с калькулятором

Данный онлайн-калькулятор поможет вам рассчитать:

площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом
количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
площадь опалубки и количество пиломатериала в кубометрах и в досках
необходимое количество материалов для приготовления бетона — цемент, песок, щебень
а также ориентировочную стоимость всех стройматериалов

Шаг 1: Первое — выберите тип фундамента исходя их вашего проекта. Затем задайте длину, ширину, толщину, а также высоту фундаментной ленты. Правильно сориентироваться вам помогут приложенные рисунки-схемы.

Шаг 2: Далее, заполните поля для расчета арматуры и опалубки. При расчете арматуры необходимо указать параметры будущего арматурного каркаса. Для опалубки укажите размеры заготовленных досок.

Шаг 3: При расчете бетона имейте ввиду, что количество цемента, требуемое для изготовления одного кубического метра бетона различное в каждом конкретном случае. Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей. Значения по умолчанию для пропорций и количества цемента, песка и щебня даны справочно, так, как обычно рекомендуют производители цемента. Вы можете изменить эти значения в соответствии с вашими требованиями.

Шаг 4: При расчете стоимости стройматериалов обратите внимание, что стоимость песка и щебня в калькуляторе указывается за 1 тонну. В прайсах же поставщиков цена чаще всего объявляется за кубический метр. Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов. В любом случае, расчет все же поможет вам узнать ориентировочные расходы на строительные материалы для заливки фундамента.

При планировании, не забудьте еще про проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Ленточный фундамент своими руками

Фундаментом называется подземная часть здания или сооружения, принимающая нагрузки и передающая их на грунт. Самым популярным видом фундамента при строительстве домов считается ленточный фундамент. Такое распространенное применение ленточного фундамента объясняется его универсальностью и доступной стоимостью. Перед тем как приступить к строительству, нужно сделать выбор между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент экономит, как бюджет, так и время. И трудозатраты будут значительно меньше, так как для его сооружения не потребуется глубокий котлован. Используется такой фундамент для облегченных конструкций небольшой площади:

домов из дерева
газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
монолитных зданий с несъёмной опалубкой
небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Такой фундамент применяется для постройки сооружений с тяжёлыми стенами, бетонными перекрытиями, подвалом или подземным гаражом. Длину заглубления фундамента нужно рассчитать заранее. Сначала необходимо определить уровень промерзания грунта, затем вычесть 30 см и уже на этой глубине закладывать фундамент.

Подготовка к работе

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

определить ось возводимого сооружения
при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
с помощью угольника определить ещё один угол
проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Устройство подушки и гидроизоляция ленточного фундамента

На готовую траншею следует уложить песчаную подушку с добавлением гравия. Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку.

Установка опалубки ленточного фундамента

Опалубка обычно изготавливается из струганных досок толщиной приблизительно 40-50 мм. Можно использовать для этой цели шифер.

При возведении опалубки контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб соорудить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для ввода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это защитит опалубку от загрязнения.

Укладка арматуры

Следующий этап – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специальной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматура может быть как стальная, так и стеклопластиковая.

Не рекомендуется использовать для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки. Размещая арматуру в траншее, следите за отступами от краев. Рекомендуемый отступ – 50 мм.

Вентиляция и коммуникации

Далее необходимо обеспечить вентиляцию фундамента и предусмотреть технологические отверстия для ввода коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре.

Заливка ленточного фундамента бетоном

Заполняйте опалубку бетоном постепенно. Толщина слоев составляет 15-20 см, во избежание пустот и увеличения общей прочности трамбуйте слои специальным инструментом – деревянной трамбовкой, либо глубинным вибратором.

Можно заказать готовую бетонную смесь с завода или сделать ее самому с помощью бетономешалки. Рекомендуемая пропорция цемента, песка и щебня такова: 1:3:5.

Слои не должны отличаться составом. В холодную погоду следует применять подогреватель бетона и морозостойкие добавки, в жаркую — поливать бетон водой.

Окончание работ

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Расчет фундамента.

При возведении какого-либо здания, важно правильно рассчитать фундамент. Производить расчет фундамента можно при помощи специалистов или же самостоятельно используя калькулятор фундамента. Рассмотрим самые важные моменты, сюда входит, расчет нагрузки, объем фундаментного котлована и советы, которые необходимо учитывать при создании проекта фундамента дома. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.

1. Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома: Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра.

Подставим данные и высчитаем длину стен: 5+8=13 метров, прибавим длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия, умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли, умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

2. Вычисляем количество бетона, необходимого для фундамента.

Чтобы начать постройку здания нужно составить проект фундамента частной постройки, по которому можно вычислить необходимое количество строительных материалов для возведения конструкции. В нашем случае необходимо вычислить количество бетона для создания фундамента. Тип фундамента и различные параметры служат для расчета количества бетона.

3. Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м 2 . Железобетон имеет площадь 2400 кг/м 3 , теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см 2 . Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см 2 .

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

4. Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

5. Столбчатый фундамент.

При вычислении количества бетона для столбчатого фундамента, важно знать площадь поперечного сечения и высоту столба. Вспоминаем формулу (формула нахождения поперечного сечения круга), S=3.14*R2, где R – радиус круга.

Получается поперечное сечение столба, имеющего диаметр 15 сантиметров, будет составлять 3,14м 2 *0,075м 2 =0,2355 м 2 .

Если такой столб будет иметь высоту 1,5 метра, то его объем будет равен 0,2355*1,5=0,353 м 3 . Необходимое количество столбов для вашей конструкции теперь можно легко вычислить.

6. Плиточный фундамент.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

7. Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента. При вычислении необходимого количества арматуры, важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения. Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

8. Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

9. Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

10. Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

11. Стоимость фундамента для дома.

Производим все вычисления в итоге узнаем количество нужных кубов бетона и цену металлической конструкции, и теперь можно рассчитать все затраты и узнать всю стоимость фундамента для вашего дома. Цены на один куб бетона уточняем у продавцов. Не забываем про подготовку перед работой, раскопку грунта под фундамент, доставку материалов, рабочей силы и постройку опалубки для фундамента.

онлайн калькулятор, какое количество свай нужно, необходимая несущая способностьи подробный монтаж

Фундамент выполняет важную и ответственную функцию, не допускающую никаких сомнений в возможностях или надежности основания.

В этом отношении свайные опорные конструкции позволяют получить полноценный вариант решения проблемы без опасности просадок или деформаций, которые возможны у традиционных видов фундамента.

Особенно ярко эта способность проявляется в сложных условиях, на слабонесущих или обводненных грунтах, торфяниках.

Если традиционные основания базируются на верхних, неустойчивых слоях грунта, то сваи опираются на плотные горизонты, расположенные на значительном расстоянии от поверхности.

Единственной задачей, встающей перед проектировщиком, является грамотный и корректный расчет опорной конструкции.

Содержание статьи

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

Измеряемые.
Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке:

Состав слоев.
Уровень залегания грунтовых вод.
Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

Величина нагрузки на основание.
Несущая способность опоры.
Схема расположения стволов.
Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!

Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию. Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

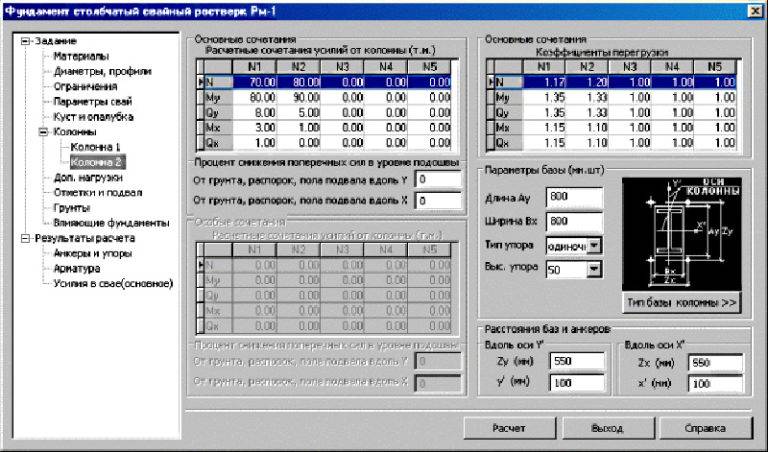

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

Стены дома.
Перекрытия.
Стропильная система и кровля.
Наружная обшивка, утеплитель.
Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
Вес людей и животных.
Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

От каких факторов зависит шаг?

Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.

Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома.

Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.

Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.

На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м.

Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.

Пример вычисления необходимого количества опор

Для простоты примем общий вес дома со всеми нагрузками равным 30 т. Это приблизительно соответствует весу одноэтажного брусового дома 6 : 4 м, расположенного в средней полосе со снеговой нагрузкой до 180 кг/м2.

Определяется несущая способность одной сваи. Площадь опоры (лопасти) при диаметре 0,3 м составит 0,7 м2. (700 см2). Несущая способность грунта обычно принимается равной среднему арифметическому от значений всех слоев, встречающихся на участке. Допустим, она выражается в 3-4 кг/см2. Тогда каждая свая сможет нести 2,1-2,8 т.

Получается, что для дома в 30 т надо использовать 11-15 свай. Помня о необходимости иметь запас прочности, принимаем максимальное значение. Схему размещения можно принять как свайное поле из 3 рядов по 5 свай в каждом.

Глубину погружения и, соответственно, длину свай принимаем равной глубине залегания плотных грунтовых слоев.

Она определяется практически, методом пробного погружения сваи или бурением скважины.

Пример расчета буронабивной основы

Прежде всего следует вычислить несущую способность одной сваи. Для примера возьмем наиболее распространенный вариант — диаметр скважины 30 см, несущая способность грунта составляет 4 кг/см2. По таблицам СНиП определяем, что несущая способность на песках средней плотности составит около 2,5 т.

Затем производится подсчет общего веса дома. Он делается по обычной методике, но к нему понадобится прибавить вес ростверка, для чего следует вычислить объем ленты и умножить его на удельный вес бетона.

После этого нагрузку на сваи делят на несущую способность единицы и округляют до большего целого значения. Это — количество буронабивных свай, необходимое для дома заданного веса, выстроенного в заданных условиях.

Даже состав грунта редко соответствует лабораторным показателям из-за различных примесей, включений или прочих напластований, изменяющих все параметры.

Поэтому в любом случае надо делать запас прочности, превышающий обычные коэффициенты, заложенные в формулы. Рекомендуется увеличивать его на 10-15%.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо помнить, что все расчеты производятся по формулам, не учитывающим реальной обстановки на участке.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

Свайное поле.
Свайный куст.
Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей. Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени.

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!

В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Полезное видео

В данном разделе вы сможете ознакомиться с пособием по расчету свайно-ростверкового, плитно-свайного, а также свайно-ленточного фундамента:

Заключение

Большинство пользователей не производит расчет фундамента, так как это слишком сложная и ответственная задача.

Чаще всего для этого привлекают опытных специалистов.

Как минимум, используются онлайн-калькуляторы, позволяющие получить нужные данные быстро и совершенно бесплатно.

Кроме того, такие ресурсы позволяют найти необходимое количество всех материалов и нередко даже рассчитывают их стоимость для монтажа.

Следует учитывать, что всецело полагаться на качество подсчета при помощи неизвестного алгоритма опасно, надо хотя бы продублировать расчет на другом, подобном ресурсе.

В целом, самостоятельный расчет можно производить только для вспомогательных или хозяйственных построек, чтобы не слишком рисковать своим имуществом, здоровьем и жизнью людей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Калькулятор Вес-Дома-Онлайн v.1.0 — Сбор нагрузок на фундамент

ШАГ 1. План дома

Расчет общей длины стен

Добавить параллельные оси между А-Г 012

Добавить перпендик. оси между Б-Г 012

Добавить перпендик. оси между В-Г 012

Добавить перпендик. оси между Б-В 012

Добавить перпендик. оси между А-Б 012

Размеры дома

Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).

Длина А-Г, м

Длина 1-2, м

Колличество этажей 1 + чердачное помещение2 + чердачное помещение3 + чердачное помещение

ШАГ 2. Сбор нагрузок

Крыша

Форма крыши ДвускатнаяПлоская

Материал кровли ОндулинМеталлочерепицаПрофнастил, листовая стальШифер (асбестоцементная кровля)Керамическая черепицаЦементно-песчанная черепицаРубероидное покрытиеГибкая (мягкая) черепицаБитумный листКомпозитная черепица

Снеговой район РФ 1 район — 80 кгс/м22 район — 120 кгс/м23 район — 180 кгс/м24 район — 240 кгс/м25 район — 320 кгс/м26 район — 400 кгс/м27 район — 480 кгс/м28 район — 560 кгс/м2

Наведите курсор на нужный участок карты для увеличения.

Чердачное помещение (мансарда)

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен (фронтонов) Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Эксплуатационная нагрузка, кг/м² 90 кг/м2 — для холодного чердака195 кг/м2 — для жилой мансарды

3 этаж

Высота 3-го этажа, м м

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

2 этаж

Высота 2-го этажа, м м

1 этаж

Высота 1-го этажа, м м

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммПолы по грунтуЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Цоколь

Высота цоколя, м м

Материал цоколя Не учитыватьКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич полнотелый, 640ммКирпич полнотелый, 770ммЖелезобетонное монолитное, 200ммЖелезобетонное монолитное, 300ммЖелезобетонное монолитное, 400ммЖелезобетонное монолитное, 500ммЖелезобетонное монолитное, 600ммЖелезобетонное монолитное, 700ммЖелезобетонное монолитное, 800мм

Внутренняя отделка

Общая толщина стяжки, мм Не учитывать50мм100мм150мм200мм250мм300мм

Выравнивание стен Не учитыватьШтукатурка, 10ммШтукатурка, 20ммШтукатурка, 30ммШтукатурка, 40ммШтукатурка, 50ммГипсокартон, 12мм

Распределение нагрузок на стены

Коэффициент запаса 11.11.21.31.41.5

Калькулятор буронабивных свайных и столбчатых фундаментов

Внимание! В настройках браузера отключена возможность «Использовать JavaSсript». Основной функционал сайта недоступен. Включите выполнение JavaScript в настройках вашего браузера.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

Общая длина ростверка
Площадь подошвы ростверка
Площадь внешней боковой поверхности ростверка
Общий Объем бетона для ростверка и столбов
Вес бетона
Нагрузка на почву от фундамента в местах основания столбов
Минимальный диаметр продольных стержней арматуры
Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
Минимальный диаметр поперечных стержней арматуры (хомутов)
Минимальное кол-во вертикальных стержней арматуры для столбов
Минимальный диаметр арматуры столбов
Шаг поперечных стержней арматуры (хомутов) для ростверка
Величина нахлеста арматуры
Общая длина арматуры
Общий вес арматуры
Толщина доски опалубки
Кол-во досок для опалубки

Калькулятор несущей способности

— База знаний ClearCalcs

В этом листе оценивается предельная несущая способность неглубокого фундамента, подверженного низким и средним нагрузкам.
Общие примечания
Этот лист следует использовать только для оценки несущей способности неглубоких фундаментов (например, фундаментов колонн, фундаментов из матовых плит, фундаментов из плит на грунте, подушек, фундаментов из щебеночных траншей и фундаментов из земляных мешков).
Предел несущей способности неглубокого фундамента — это максимальная нагрузка на единицу площади в грунте основания, при которой произошло разрушение фундамента при сдвиге.
Уравнение несущей способности Meyerhof было использовано для оценки несущей способности фундамента мелкого заложения.
Вес фундамента не учитывается во всем калькуляторе.
Влияние уровня грунтовых вод следует учитывать для участков, где находится постоянный или сезонный уровень грунтовых вод.
Основы уравнения Мейерхофа для определения несущей способности
Калькулятор ClearCalcs вычислит следующие коэффициенты на основе введенных пользователем данных.
Коэффициенты несущей способности (в зависимости от угла внутреннего трения грунта основания).
Коэффициенты формы (на основе геометрии фундамента и угла внутреннего трения грунта фундамента).
Коэффициенты глубины (в зависимости от ширины и глубины фундамента).
Коэффициенты наклона (в зависимости от угла наклона нагрузки на фундамент)
Затем будет рассчитано эффективное напряжение в нижней части фундамента и предельная несущая способность неглубокого фундамента.
Требуется ввод от пользователей
Геометрические детали фундамента
Пользователь должен указать глубину, длину и ширину фундамента, как показано на рисунке ниже.
Здесь следует отметить, что больший размер фундамента следует вводить как длину опоры, а меньший размер фундамента следует вводить как ширину опоры.
Свойства грунта основания
Пользователь должен указать свойства грунта фундамента, как показано на изображении ниже.
Угол внутреннего трения, сцепление и удельный вес грунта основания — это может быть введено на основе доступного геотехнического отчета по интерпретации площадки. Пользователи также могут использовать наши другие шаблоны Geotech (например, подпорная стена L-типа, шаблоны дизайна Gravity RW Masonry Blocks) для оценки свойств грунта фундамента.
Угол наклона нагрузки — это угол, под которым нагрузка передается на фундамент. В случае вертикальных нагрузок угол наклона груза следует вводить как 0.
Расчет предельной несущей способности грунта фундамента
После ввода основных геометрических характеристик и свойств грунта фундамента калькулятор несущей способности ClearCalcs рассчитывает эффективное напряжение (q) в основании фундамента и предельную несущую способность (qu) грунта фундамента с использованием уравнения Мейерхоф (показано на рисунке ниже).
Расчет максимально допустимой нагрузки на основе предельной несущей способности
Максимально допустимую нагрузку на заданную площадь основания фундамента можно рассчитать, введя определяемый пользователем коэффициент безопасности, как показано ниже.
Пример проектирования (Пример 3.2, Б. М. Дас, 2011 г. — Принципы фундаментальной инженерии)
Квадратный фундамент в плане 2 м х 2 м. Грунт, поддерживающий фундамент, имеет угол трения 25 градусов и эффективное сцепление 20 кПа. Удельный вес грунта 16,5 кН / м3. Определите допустимую общую нагрузку на фундамент с коэффициентом запаса прочности (FS), равным 3. Предположим, что глубина фундамента (DF) составляет 1,5 м и что в грунте происходит общее разрушение при сдвиге.
1. Вводные данные пользователя — Геометрия основания:
2. Вводимые пользователем данные — Основные свойства грунта:
3. Затем рассчитываются параметры несущей способности на основе угла трения грунта основания, размеров фундамента и угла наклона нагрузки.
4. Затем рассчитывается эффективное напряжение в основании фундамента и несущая способность фундамента, как показано ниже:
5. Допустимая нагрузка на фундамент будет рассчитана с использованием определенного пользователем коэффициента безопасности и площади основания фундамента.
Допущения и ограничения
В данном листе рассмотрены только отдельные пласты почвы.
Уровень воды может быть как близко к земле (H = 0 м), так и намного ниже уровня земли (H> глубина опоры).
Никакая поперечная нагрузка или момент не учитывались нигде в расчетах.
В случае использования опор в морской среде или больших нагрузок, действующих на опоры, необходимо выполнить расчет для конкретного случая.
Список литературы
Б. М. Дас (2011) Принципы фундаментальной инженерии.
Бесплатный калькулятор бетонных оснований | SkyCiv
Этот калькулятор расчета бетонных оснований помогает инженерам проектировать фундаменты для опор, комбинированных опор, свай и многого другого … Программное обеспечение включает в себя расчеты для опрокидывания, скольжения, конструктивных коэффициентов полезности (односторонний сдвиг, двусторонний сдвиг, изгиб X и изгиб Y ) и многое другое — согласно AS 3600 и ACI 318. Бесплатный инструмент также рассчитает объем бетона в вашей конструкции.
Этот онлайн-калькулятор фундаментов представляет собой упрощенную версию нашего программного обеспечения для проектирования фундаментов / опор, которое способно выдерживать большее количество нагрузок и типов фундаментов, включая комбинированные опоры и несимметричные изолированные опоры. Просто начните с выбора кода дизайна и начните с добавления или редактирования размеров вашего фундамента с помощью параметров ширины, высоты и глубины. Фигура автоматически обновится.
Этот простой в использовании инструмент поможет инженерам рассчитать ряд важных результатов для изолированных и комбинированных опор.К ним относятся опрокидывание, требования к размерам, скольжение, давление грунта, коэффициенты прочности на сдвиг и изгиб в одном и двух направлениях. Это дает инженеру хорошее представление о том, пройдет ли фундамент или нет. Калькулятор оснащен интерактивной графикой, несколькими типами нагрузки, встроенным армированием и мощным отчетом о расчетах. Некоторые из этих функций недоступны в бесплатной версии, но вы можете посетить нашу страницу Foundation Design Software для получения дополнительной информации о функциях и возможностях полных версий.
С помощью этого универсального калькулятора фундамента можно также рассчитать бетонные сваи и фундаменты свайных крыш. Это может быть разработано в контексте ACI 318 или AS 3600 (и AS 2159 для почвы). Это программное обеспечение для бетонных свай будет отображать результаты проверки осевого изгиба, концевого подшипника, изгиба *, бокового * и сдвига *. Примечание: любые результаты, отмеченные звездочкой (*), доступны только в платной версии.
Наряду с расчетными коэффициентами опрокидывания, скольжения и бетона калькулятор также рассчитает объем бетона в подушке.Результат вернет кубические метры бетона для метрической системы и кубические футы для британской системы единиц. Этот калькулятор оценивает количество бетона, необходимого для ваших изолированных опор, для быстрого выполнения расчетов и оценок габаритов.
Дальнейший проект фундамента можно рассчитать с помощью нашей полной версии Foundation Design Software. Это программное обеспечение позволит рассчитывать бетонные опоры ACI 318 и AS 3600 (также известные как бетонные опоры) с полной нагрузочной способностью и результатами.Сюда входит подробный отчет о расчетах и дополнительных конструктивных особенностях. Это программное обеспечение для проектирования фундамента также можно использовать для расчета и проектирования бетонных свай в соответствии с AS 3600 (AS 2159) и ACI 318 с несколькими слоями грунта, дополнительными возможностями загрузки и без ограничений.
SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений. Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и совершенствовать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.
Уравнение и калькулятор несущей способности почвы | Инженеры Edge
Связанные ресурсы: гражданское строительство
Уравнение и вычислитель несущей способности почвы
Уравнение и калькулятор несущей способности почвы
Связанный: Документ анализа несущей способности почв
Предварительный просмотр Калькулятор несущей способности почвы
Приблизительная предельная несущая способность длинной опоры на поверхности почвы определяется уравнением Прандтля:
Где:
q _u = предельная несущая способность грунта, фунт / фут ² (кг / м ²)
c = сцепление почвы, фунт / фут ² (кг / м ²)
Φ = угол внутреннего трения, градус
γ _сухой = Удельный вес сухой почвы, фунт / фут3 (кг / м3)
b = Ширина опоры, фут (м)
d = Глубина опоры под поверхностью, фут (м)
е = 2.718 ….
K _p = Коэффициент пассивного давления

Для фундаментов, находящихся под поверхностью, предельная несущая способность грунта может быть изменена на коэффициент 1 + Cd / b
Коэффициент составляет около 2 для несвязных грунтов и около 0,3 для связных грунтов. Повышением несущей способности связных грунтов с глубиной часто пренебрегают.
Коэффициенты земного давления Ранкина
φ (град)
Ренкин Ка
Ренкин КП
28
.361
2,77
30
. 333
3,00
32
. 307
3,26

Кулоновский коэффициент активного и пассивного давления грунта получается из более сложного выражения, которое зависит от угла задней части стены, значения трения грунт-стена и угла засыпки.Хотя это выражение не показано, эти значения легко получить в таблицах учебников или с помощью запрограммированных компьютеров и калькуляторов. В таблице ниже приведены некоторые примеры кулоновского активного и пассивного коэффициента давления грунта для конкретного случая вертикальной задней стенки уголка и горизонтальной поверхности засыпки. Таблицы показывают увеличение углов трения грунт-стенка (δ).
Кулоновский коэффициент активного давления
φ (град)
δ (град)
0
5
10
15
20
28
.3610
. 3448
. 3330
. 3251
. 3203
30
. 3333
. 3189
. 3085
. 3014
. 2973
32
.3073
. 2945
. 2853
. 2791
. 2755
Кулоновский коэффициент пассивного давления
φ (град)
δ (град)
0
5
10
15
20
30
3.000
3,506
4,143
4,977
6.105
35
3,690
4,390
5,310
6,854
8,324
Предоставлено: Университет Прашанта Киена в Монреале Пуна, Индия
© Авторские права 2000-2021, Engineers Edge, LLC www.Engineersedge.com
Все права защищены
Заявление об ограничении ответственности | Обратная связь | Реклама | Контакты
Дата / Время:
Предел несущей способности почвы под длинным основанием на поверхности почвы Calculator
Предел несущей способности грунта при длинном основании на поверхности грунта Формула
ultimate_bearing_capacity_of_soil = ((Cohesion / tan (Угол внутреннего трения)) + (0.5 * Сухой удельный вес почвы * Ширина основания * sqrt (Коэффициент пассивного давления)) * (Коэффициент пассивного давления * exp (pi * tan (Угол внутреннего трения)) — 1))
q _u = ((c / tan (φ)) + (0,5 * γ _d * B * sqrt (K _P)) * (K _P * exp (pi * tan (φ)) -1))
Что такое несущая способность грунта?
В геотехнике несущая способность — это способность почвы выдерживать нагрузки, приложенные к земле.Несущая способность грунта — это максимальное среднее контактное давление между фундаментом и грунтом, которое не должно вызывать разрушения грунта при сдвиге.
Как рассчитать предельную несущую способность почвы при длинном основании на поверхности почвы?
В калькуляторе предельной несущей способности грунта под длинной опорой на поверхности грунта используется значение ultimate_bearing_capacity_of_soil = ((Cohesion / tan (Угол внутреннего трения)) + (0.5 * Сухой удельный вес почвы * Ширина опоры * sqrt (Коэффициент пассивного давления)) * (Коэффициент пассивного давления * exp (pi * tan (Угол внутреннего трения)) — 1)) для расчета предельного подшипника Пропускная способность почвы, предельная несущая способность почвы под длинным основанием на поверхности почвы формула определяется как способность почвы выдерживать нагрузки, прикладываемые к земле. Предел несущей способности грунта и обозначается символом q _u .
Как с помощью этого онлайн-калькулятора рассчитать предельную несущую способность почвы под длинным корнем на поверхности почвы? Чтобы использовать этот онлайн-калькулятор для расчета максимальной несущей способности грунта под длинным основанием на поверхности грунта, введите: Когезия (c) , Угол внутреннего трения (φ) , Сухой удельный вес грунта (γ _d).) , ширина опоры (B) и коэффициент пассивного давления (K _P) и нажмите кнопку расчета.Вот как расчет предельной несущей способности почвы под длинным основанием на поверхности почвы может быть объяснен с заданными входными значениями -> 500,6752 = ((5000 / tan (0.802851455917241)) + (0,5 * 0,1 * 2 * sqrt (10)) * (10 * exp (pi * tan (0.802851455917241)) — 1)) .
КАК РАССЧИТАТЬ БЕЗОПАСНУЮ НЕСУЩУЮ СПОСОБНОСТЬ ПОЧВЫ НА ПЛОЩАДКЕ?
Это простое и быстрое полевое испытание даст вам приблизительное представление о несущей способности почвы.
Процедура
Выкопайте яму необходимой глубины. (желательно равной глубине фундамента)
Возьмите твердый шар или квадратный куб известного веса и размера.
Бросьте шар или квадратный куб несколько раз с известной высоты на дно вырытой ямы.
Рассчитайте среднюю глубину отпечатка, сделанного несколько раз на дне выемки. Пусть «d» — средняя глубина впечатления.
Расчет
Рассчитайте предельное сопротивление почвы (R) по формуле, приведенной ниже.
R = (ш * в) / г
Где,
R = Предел прочности почвы (в кг)
d = Средняя глубина отпечатка (в см)
w = Вес твердого шара или квадратного куба (в кг)
h = Высота падения твердого шара или куба (в см)
Если «A» — это площадь поперечного сечения твердого стального шара или куба, то сопротивление почвы на единицу площади рассчитывается по следующей формуле.
Сопротивление почвы на единицу площади (в кг / см ²) = R / A
Безопасная несущая способность (в кг / см ²) = R / (A * F.O.S)
Где,
F.O.S = коэффициент безопасности
Примечания для запоминания
F.O.S варьируется от 2 до 3 в зависимости от типа конструкции и состояния площадки.
Чтобы получить надежный результат теста, проведите этот тест на разных типах почвы, а затем используйте свое суждение, чтобы прийти к какому-либо заключению.
Вместо использования твердого стального шарика или квадратного куба мы также можем использовать испытательный плунжер CBR или конус (используемый для испытания на проникновение конуса)
Предполагаемая несущая способность
В приведенной ниже таблице показаны предполагаемые значения несущей способности для различных типов грунтов. Эта таблица поможет вам прийти к какому-либо выводу после проведения теста.
Тип почвы / породы Безопасная / допустимая несущая способность (кг / см ²)
Скала 32.40
Мягкая порода 4,40
Крупный песок 4,40
Песок средний 2,45
Мелкий песок 4,40
Мягкая оболочка / Жесткая глина 1,00
Мягкая глина 1,00
Очень мягкая глина 0,50
Примечания для запоминания

Для несвязных грунтов значения должны быть уменьшены на 50%, если уровень грунтовых вод находится выше или около основания основания.
Эти значения следует использовать только для предварительного проектирования. Фактическую несущую способность грунта следует рассчитывать по стандартным нормам.
Также прочтите: Как рассчитать несущую способность почвы на строительной площадке, используя значение N
Также прочтите: Как рассчитать несущую способность грунта на основе испытания нагрузки на пластину
Как определить глубину фундамента?
🕑 Время чтения: 1 минута
На глубину фундамента влияет множество факторов.такие как тип почвы, уровень грунтовых вод, нагрузки от конструкции, несущая способность и плотность почвы и другие факторы. Минимальная глубина фундамента рассчитывается по формуле Ренкина, когда несущая способность грунта известна из отчета по исследованию грунта.
Как определить глубину фундамента?
Общие факторы, которые необходимо учитывать при определении глубины фундамента:
Нагрузка, приложенная от конструкции к фундаменту
Несущая способность грунта
Глубина уровня воды ниже поверхности земли
Типы грунта и глубина слоев при слоистом грунте
Глубина прилегающего фундамента
Минимум следует учитывать глубину фундамента, чтобы гарантировать, что грунт имеет требуемую безопасную несущую способность, как предполагается в проекте.Однако перед принятием решения о глубине фундамента рекомендуется провести исследование почвы.
Отчет по исследованию грунта предложит глубину фундамента на основе типа конструкции, свойств почвы, глубины зеркала грунтовых вод и всех других переменных, которые следует учитывать. Отчет по исследованию почвы показывает несущую способность почвы на разных уровнях и в разных местах.
Глубина основания
Если отчет по исследованию почвы недоступен, глубину фундамента следует выбирать так, чтобы на нее не влияли набухание и усыхание почвы из-за сезонных изменений.Глубина фундамента также должна учитывать глубину зеркала грунтовых вод, чтобы предотвратить промывку под землей.
Для фундамента рядом с существующим фундаментом необходимо убедиться, что опорные балки фундамента не совпадают, если глубина нового фундамента должна быть меньше глубины существующего фундамента.
Фундамент нельзя утрамбовывать на небольшой глубине, учитывая воздействие мороза в странах с холодным климатом.
Формула
Ренкина дает рекомендации по минимальной глубине фундамента в зависимости от несущей способности почвы.
Формула Ренкина
Где, h = минимальная глубина фундамента
p = полная несущая способность
= плотность почвы
= угол естественного откоса или внутреннее трение почвы.
Вышеупомянутая формула не учитывает факторы, обсужденные выше, и просто предоставляет руководство по минимальной глубине фундамента, предполагая, что на фундамент не влияют такие факторы, как уровень грунтовых вод, воздействие мороза, типы и свойства почвы и т. Д., Как обсуждалось выше.Эта формула не учитывает нагрузки от конструкции на фундамент.
Из формулы Ренкина видно, что глубина фундамента зависит от несущей способности почвы, поэтому, если несущая способность почвы увеличивается, глубина фундамента также увеличивается.
Расчет глубины фундамента
Полная несущая способность грунта = 300 кН / м ²
Плотность почвы = 18 кН / м ³
Угол естественного откоса = 30 градусов
Тогда минимальная глубина фундамента
= 1.85м
Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

φ (град)	Ренкин Ка	Ренкин КП
28	.361	2,77
30	. 333	3,00
32	. 307	3,26

φ (град)	δ (град)
φ (град)	0	5	10	15	20
28	.3610	. 3448	. 3330	. 3251	. 3203
30	. 3333	. 3189	. 3085	. 3014	. 2973
32	.3073	. 2945	. 2853	. 2791	. 2755

Тип почвы / породы	Безопасная / допустимая несущая способность (кг / см ²)
Скала	32.40
Мягкая порода	4,40
Крупный песок	4,40
Песок средний	2,45
Мелкий песок	4,40
Мягкая оболочка / Жесткая глина	1,00
Мягкая глина	1,00
Очень мягкая глина	0,50
