правильный расчет, нюансы и советы

Для обеспечения пожаробезопасности вас и членов вашей семьи, проживающих в доме, следует знать основы установки дымохода. Мы сегодня расскажем, как правильно рассчитывается высота дымохода относительно конька крыши для того, чтобы дымоотвод нормально работал.

Для чего это нужно

Резонных предлогов для вычисления высоты дымохода над коньком несколько:

при правильной высоте увеличивается КПД отопления. Отопительный прибор будет производить максимальную теплоотдачу и топливные затраты при этом будут наименьшими;

для того, чтобы сохранить здоровье живущих в доме. Неправильные расчеты приводят к проникновению дыма и угарного газа в здание. Требуется обеспечить работе дымоотвода необходимую тягу;

для того, чтобы исключить возгорание. Короткая труба не дает остыть газам, что может привести к пожару.

Правильно проведенный расчет дымовой трубы экономит топливо и бережет здоровье людей, живущих в доме.

Математические вычисления

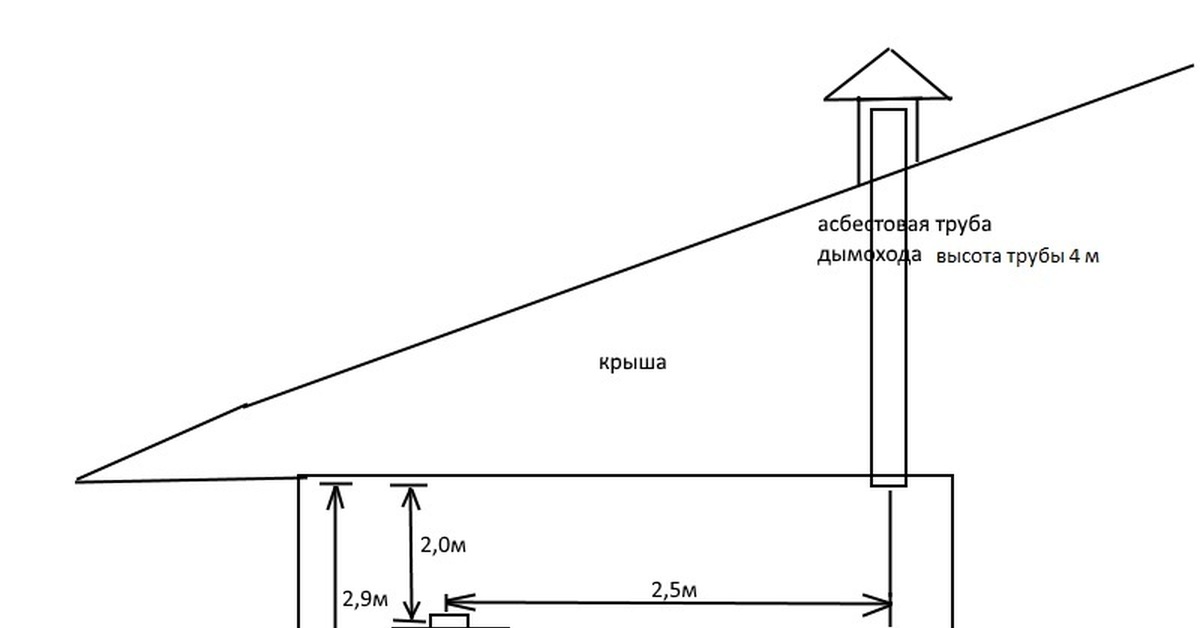

Дабы разобраться в этом, давайте рассмотрим схему расчета высоты дымохода.

Схема наглядно показывает, как определить высоту дымохода в зависимости от его расположения относительно конька крыши

В ней мы отобразили все самые важные моменты учета установки дымохода. В схеме отображен расчет высоты дымовой трубы в трех вариантах:

Если расстояние между трубой и коньком ≤ 1,5 м, то дымоход нужно поднять на 0,5 м выше наивысшей точки дома.
Если расстояние от трубы дымохода до конька дома ≤ 1,5-3 м, в этом случае высота дымовой трубы над крышей будет равно высоте дома. Или же можно установить дымоход заподлицо с коньком дома.
Этот вариант встречается чаще всего. При расстоянии от дымохода до конька дома более 3 м, допускается расположение дымохода ниже конька дома на 10° по отношению к горизонту.

В третьем случае возникает вопрос, какой высоты должен быть дымоход при таком расположении? В этом варианте нужен такой инструмент, как лазерная рулетка.

Возьмем, как образец, следующие данные. В качестве примера, высота от конька до основания дома составляет 6 м. Расстояние от трубы дымохода по горизонтали, тоже 6 м. Вопрос: какая должна быть высота дымохода над крышей для его нормальной работы? В этом случае расчет дымовой трубы над кровлей производится, с помощью знаний математики, полученных в школе.

Проведем воображаемую линию в 10° по отношению к горизонту. Буквой Y назовем расстояние от конька по горизонту до дымоходной трубы. В нашем случае это 6 м. Высоту дома обозначим как Z. У нас это расстояние тоже равно 6м. Буквой X будет обозначаться расстояние от конца трубы дымохода до конька крыши по вертикали. Ответ на вопрос, как рассчитать дымоход, таков – необходимо вычислить тангенс угла (TG) воображаемой линии и далее по формуле. Прямой угол равен 90°. Наша воображаемая линия – 10°. Проводим нехитрые вычисления 90 – 10 = 80°. Тангенс 80° = 5,67. Вычисляем X. По формуле X = Y/TG80. То есть, чтобы произвести расчет высоты дымохода, нам необходимо разделить расстояние от конька до дымохода на тангенс 80°.

В нашем случае она составляет: 6м/5,67 = 1,058 м. Расстояние 1,058 ≈ 1 м 6 см. Итак, X = 1,06 м. Теперь, чтобы провести вычисление длины дымоходной трубы, нам нужно отнять от общей высоты дома (6 м) полученное значение X. Назовем длину дымохода латинской буквой T. Отсюда T = Z – X = 6 – 1,06 = 4,94 м. Грубо длина дымохода от основания дома получилась 5 м.

Кроме математического метода вычисления нужной длины дымоотвода, существует графический метод.

Графические вычисления

Этот способ предполагает чертеж схемы здания с выдержкой всех правильных размеров и пропорций. От конька дома чертится линия под углом в 10° относительно горизонта к месту предполагаемого дымоотвода до пересечения линий. Полученное расстояние измеряют и переводят в реальный масштаб. Можно провести корректировку схему передвигая ось дымоотвода по горизонту. Такими нехитрыми движениями можно найти необходимое местоположение трубы.

Меж покрытием крыши и краем трубы снаружи здания должно быть не меньше 50 см. Если топливо печного отопления является твердым, то добавляют еще 0,15 м для сооружения защитной конструкции, материалом которой служит металлочерепица или профнастил.

Так рассчитывается высота дымохода для твердотопливного котла в доме.

Аэродинамический расчет

Для дымовой трубы котельной необходимо проведение аэродинамического расчета длины. Для этого существует определенная формула:

Определение минимальной высоты дымохода с помощью формулы аэродинамического расчета

По ней происходит определение параметров, влияющих на расчет высоты дымовой трубы котельной таким методом:

Параметром A обозначают коэффициент территориальных погодных условий. Для Севера нашей страны он равен 160 единицам. Коэффициенты других территорий находятся в описывающей документации;
Параметром Mi обозначен вес элемента проходящего через дымоотвод за определенный период времени. Эти сведения находятся в паспортах к отопительным приборам;
Параметром F обозначена скорость, с которой оседают элементы, возникшие в итоге сгорания;
Параметры Спдкi, Сфi означают концентрат в газе разнообразных элементов. Все эти данные находятся в характеристиках приборов отопления;
Параметром V обозначен объем выходящего газа;

Разницу температур обозначают параметром T.

Немного о тяге

С помощью тяги из дымоотвода выходит то, что возникает в процессе сгорания. Благодаря движению воздушных потоков негативные вещества уходят в атмосферу. От каких факторов зависит тяга? В первую очередь, большую роль играет высота трубы дымоотвода. Так же она зависит от температуры воздуха извне помещения и в самом дымоходе. В период, когда горючее сжигается, температура может достичь 250°. Контактируя с металлической трубой, горячий газ остывает, она падает, в результате чего получается хорошая тяга. Конденсат влаги в дымоотводе разрушает конструкцию и ухудшает тягу. Обычно это происходит в зимний период при низких температурах. Для того, чтобы убрать конденсацию устанавливаются дымососы, образующие искусственную тягу.

Важно! При большой влажности и попадании осадков в дымоотводную систему нарушается тяга. Для предотвращения подобных явлений на дымоотводы устанавливаются особые зонты для защиты.

Тягу обычно определяют «дедовским методом». Открывается печная дверь и при открытой заслонке к ней подносят зажженную спичку. Спичечное пламя покажет, есть ли в печи тяга. Если его потянет внутрь – тяга сильная. Если задует в комнату – значит имеет место явление, называемое обратной тягой. В таких случаях, печь будет чадить, и разжигать ее не стоит.

Это происходит тогда, когда дымоход забит или неисправен. Поэтому, время от времени, дымоотводную систему чистят и ремонтируют.

Пара советов

Когда в доме есть альтернативное отопление, оно тоже требует дымоотвода. Но производить разные дымоотводные системы нерентабельно. Их проще объединить в одну, в которую соединятся все каналы, произведенные с учетом таких параметров, как мощность оборудования, количество дымов и тип горючего. Такие сооружения обладают рядом плюсовых качеств:

они экономят жилую площадь;

все системы работают стабильно;

бережется время, средства и труд.

Но рассчитать подобные конструкции могут только лишь специалисты.

Резюмируя вышеописанное

Как проводится расчет высоты трубы над коньком, мы поняли. Осталось только при расчетах и построении системы соблюсти некоторые требования, для того, чтобы она работала стабильно и надежно:

высота дымовой трубы, находящейся над крышей, должна отвечать необходимым правилам;

дымоотводную систему следует прочищать и обследовать на предмет ремонта;

при кладке дымоотвода из кирпича, необходимо следить за ее максимальной плотностью;

желательна установка зонта над дымоходом, во избежание попадания в него пыли и влаги;

необходимо осуществлять регулярный контроль тяги, для ее хорошего качества;

при изготовлении системы дымоотвода следить, чтобы он стоял вертикально земле, и контролировать угол наклона, который считается допустимым;

система должна быть сооружена из материалов, которые не являются горючими.

Пожалуй, это все критерии, по которым осуществляется расчет трубы дымоотвода. Можно его провести, конечно, и самому. Но лучше за вас это сделают специалисты. Каждый должен заниматься своим делом. Мира и тепла вашему дому!

Высота дымохода относительно конька крыши: расположение трубы и нюансы установки, как сделать дымоход и как установить через кровлю, как правильно вывести

При строительстве дома, внутри которого есть камин, печка или любое другое отопительное оборудование с подачей твердого топлива, ни в коем случае нельзя забывать про дымоход, который предназначен для выведения из дома продуктов горения. При выборе его высоты относительно конька крыши обязательно необходимо учитывать нормы обеспечения отхода продуктов горения.

Особенности и требования

В крупных городах наблюдается плохая экология и высокие показатели загрязнения, поэтому монтаж трубы должен выполняться на уровне немного выше установленных норм и показателей. В маленьких населенных пунктах можно пользоваться стандартными нормами.

Согласно требованиям пожарной безопасности для котельной, высота трубы через кровлю должна устанавливаться следующим образом:

если дымоход расположен в 1500 мм от конька крыши, его необходимо устанавливать минимум на 500 мм от наивысшей точки кровли;

если труба размещена в 1500–3000 мм от конька крыши, его уровень должен соответствовать уровню кровли;
при нахождении дымохода выше 3000 мм от конька, ее устанавливают ниже под 10-градусным углом относительно верхней точки крыши;
минимум дымоход должен быть выше кровли на 1 м.

Устройство

Труба монтируется ровно и обязательно вертикально. Отклонение должно быть не более 30 градусов на метр. Но внутреннее сечение не должно подвергаться изменениям.

Если печная труба сделана из кирпича, кладку делают плотной, а изнутри поверхность тщательно выравнивают, все остатки раствора необходимо тщательно убирать.

Внизу дымоход оснащают карманом с дверцей глубиной не менее 20 см, благодаря которому трубу можно очищать от сажи. В перекрытиях между этажами вокруг дымохода обустраивается противопожарная изоляция, при деревянной системе она должна быть не менее 30 см, при бетонных – 5 см.

Плюсы и минусы

Дымоход имеет повышенный КПД благодаря хорошей тягловой силе. Его можно устанавливать не только в бетонных домах, но и кирпичных, и деревянных, так как он соответствует нормативам пожарной безопасности. К преимуществам дымоходной трубы также относятся следующие характеристики:

длительный срок эксплуатации;
простота в обслуживании;
сажа осаживается на стенках в минимальных количествах;
вес небольшой, благодаря чему не нужно делать мощный фундамент;
на площадь дома дымоход никак не влияет;
не нужно делать проходы через перекрытия и крышу.

Но дымоход имеет и несколько отрицательных свойств. В первую очередь то, что он располагается на улице, соответственно, подвергается воздействию всех погодных условий, солнечным лучам, перепадам температуры. Они негативно влияют на конструкцию, из-за чего ее необходимо дополнительно обрабатывать. Крепления трубы устанавливаются в стене, их устойчивости следует уделить много внимания, иначе они могут разрушиться.

Стоит учитывать, что дымоход обязательно должен быть утеплен изоляцией, что влечет за собой немало средств.

Разновидности

По расположению дымоходы бывают следующими:

стенные – их устанавливают внутри капитальных стен;
коренные – обустраиваются в виде отдельной конструкции;
наружные – устанавливаются на фасаде дома.

Для кирпичных построек специалисты рекомендуют использовать стенные дымоходы, так как они не требуют использования дополнительных материалов. Труба подобного вида производится самостоятельно вместе с возведением здания. Отопительное оборудование по методу выведения газов делится на конструкции с естественной и принудительной тягой.

При естественной тяге котел обустраивают встроенным вентилятором, при принудительной – она создается в дымоходе. Во втором случае специалисты рекомендуют монтировать небольшой коаксиальный дымоход.

Выделяют одностенные дымоходы, которые изготавливаются из нержавеющей трубы толщиной от 0,6 до 1,0 мм. Их устанавливают внутри дома или кирпичных каналов, их теплоотдача обеспечивает дому дополнительное тепло.

Двустенные трубы производят из двух слоев нержавеющей стали, между которыми устанавливают негорючий утеплитель. К преимуществам данной конструкции относится сбережение температуры и высокая скорость прохождения газов. Конденсат практически не образуется, а к внутренней установке требования являются минимальными. Но стоит такая конструкция очень высокая.

Материалы

Дымоходы изготавливаются из различных материалов, каждый из которых обладает как преимуществами, так и недостатками.

Кирпичный – такой дымоход отличается прочностью, высокой теплоемкостью и безопасностью. Но установка такой конструкции занимает довольно-таки много времени и требует немаленьких финансовых вложений. Структура кирпичного дымохода пористая, из-за используемой глины на стенках оседает конденсат, который негативно влияет на устройство.
Асбоцементный – подходит для газов, температура которых не превышает +300 градусов. Установка обойдется недорого и не требует много усилий. Стоит отметить и небольшой вес конструкции. Но такой дымоход необходимо часто очищать от сажи, к тому же он не теплостойкий.

Керамический – появился на рынке не так давно, но максимально быстро завоевал большую популярность. Он включает в себя 3 компонента: огнеупорную керамику, негорючий утеплитель и бетонный короб. Среди достоинств керамической дымовой трубы стоит выделить устойчивость к температуре, круглое сечение и гладкую поверхность, простую установку, длительный срок эксплуатации. Но монтаж обойдется недешево.
Стальной гофрированный – его делают из гибкой трубы стальной ленты. Его используют для гильзования изогнутых дымоходов из кирпича. Он отличается простотой монтажа и обслуживания, но не долговечен.
Полимерный – отличается простой установкой, небольшим весом, гибкостью и долговечностью. Он не имеет теплоизоляции, а также характеризуется низким уровнем прочности.

Форма и выбор сечения

При монтаже трубы стоит обращать внимание не только на ее высоту, но и на сечение, и внутреннюю форму. Она бывает круглой и прямоугольной. Эти характеристики очень важны при работе отопительных приборов и их КПД. Всем известно, что теплый воздух при нагревании поднимается. И чем ближе он к улице, тем быстрее остывает – так и создается тяга. Многие думают, что большое сечение трубы должно обеспечивать хорошую тягу, но в реальности все не так.

Чем больше внутреннее сечение, тем быстрее остывает воздух, из-за чего образуется конденсат в большом количестве. Из-за него качество тяги далеко не самое лучшее.

Из этого следует вывод – если сделать трубу выше, уменьшиться ее сечение, то тяга будет слишком большой, что приведет к утрате КПД печки или камина. Будет увеличено поступление снизу холодного воздуха, и в доме не будет комфортного уровня тепла. Для отопления помещения понадобится больше времени и топлива. Если дымоход высокий, а сечение маленькое, то это может привести к тому, что в частный дом будут попадать угарные газы и дым.

Чтобы обеспечить качественное функционирование отопительного прибора и избежать нежелательных последствий, необходимо тщательно выполнять все расчеты, касающиеся сечения при помощи специального калькулятора. Но лучше всего пригласить опытных специалистов.

Наилучшей формой печной трубы является цилиндр. При работе дымохода стенки нагреваются неравномерно, из-за чего дым и угарный газ выходит с закручиванием вверх по центральной оси. Если применяются прямоугольные трубы, в углах образуются завихрения, которые не обеспечивают хорошую тягу. Дымоход такой формы подойдет для отопительных приборов, которые не требуют сильной тяги.

Как правильно рассчитать?

Чтобы предотвратить нежелательные последствия, необходимо безошибочно высчитать высоту дымохода относительно конька крыши. На габариты трубы влияют такие факторы, как:

нахождение дымохода относительно конька крыши;
угол наклона кровли;
местонахождения зданий и деревьев около постройки;
погодные условия.

Выбирая подходящую высоту дымохода, необходимо обращать внимание на следующие пункты:

высота всего дымохода должна быть минимум 5 м. Для домов без чердаков допускается меньшая высота;
над плоской кровлей труба должна возвышаться минимум на 50 см;
если расстояние от выхода дымохода до ребра конька варьируется в пределах от 1,5 до 3 м, то оголовок трубы должен находиться на одном уровне с кровлей либо же немного над ней возвышаться;
если рядом располагаются высотки, то дымоход должен быть выше наивысшей точки близстоящей постройки.

Расчеты по высоте дымохода относительно конька крыши можно выполнить графическим методом в такие три этапа, как:

на рисунке дома необходимо отбить оси по коньку и по предполагаемому расположению трубы;
сверху кровли устанавливается 10-градусовый угол. Линия от угла проводится до пересечения с осью дымохода;
если полученная высота соответствует всем строительным нормам, дымоход устанавливается на обозначенном месте.

Самостоятельно выполнить расчеты совсем несложно, но чтобы избежать неправильного функционирования трубопровода, лучше обратиться за помощью к специалистам. Ведь одна малейшая ошибка может привести к необратимым последствиям.

Советы и рекомендации

Иногда в доме помимо печки в отводе дыма нуждается камин или газовая колонка. Конечно же, для каждого прибора вывести дымоход – это не вариант. В данной ситуации специалисты рекомендуют сделать совмещенную трубу с несколькими каналами, обязательно нужно учитывать мощность каждого прибора, а также тип топлива и количество выводимых продуктов.

Учитывая общие рекомендации профессионалов, можно добиться качественной работы и устройства конструкции, а именно:

при установке дымохода из кирпича кладка должна быть плотной;
чтобы не было большой нагрузки на постройку, в чердаке обеспечивают переход на трубы;
установить металлическую и асбестовую трубу рекомендуют только вертикально;
чтобы в дымоход не попадала грязь и птицы, на верхушку надевается специальный зонт;
если высота конструкции больше 1,2 м, ее дополнительно нужно скрепить растяжками.

Монтаж отопительных приборов и дымоходов – это сложная работа, от которой зависит не только тепло в помещении, но и безопасность людей. Поэтому, если вы не уверены в своих силах, лучше заказать услуги опытных специалистов.

О том, как выбрать и расчитать высоту дымохода, смотрите в видео ниже.

Расположение дымохода относительно конька крыши

Какая должна быть высота дымовой трубы над коньком кровли?

К сожалению, производители и даже торгующие организации, редко объясняют, какая должна быть высота у трубы относительно конька крыши. В сопроводительной документации, часто можно встретить фразу «монтаж отопительного оборудования и дымохода должны выполнять специализированные организации» или «для установки дымоходной трубы обратитесь к соответствующему СНиПу».

Рекомендации, безусловно, правильные, но сложно выполнимые. Дом или дача, нередко находятся вдали от города, и только выезд соответствующих специалистов обойдется в круглую сумму, не говоря уж о самой работе. СНиПы же, пишутся для кого угодно, но только не для простых граждан. Разобраться в специфических терминах порой не под силу и профессиональным строителям.

Требования к высоте дымохода

На самом деле все не так уж и страшно. Если сделать краткий конспект технической документации, то выяснится, что высота трубы напрямую зависит от крыши здания.

Устанавливая отопительный прибор, определите место выхода дымохода из кровли. Это связано с некоторыми обязательными строительными требованиями и влияет на высоту трубы над коньком крыши.

Регламент работ с отопительным оборудованием регулируется СНиПом 41-01-2003,а его требования относительно дымохода выглядят следующим образом:

Над плоской кровлей дымоход должен выступать минимум на 1200 см.
Если труба выходит из крыши на расстояние до 1,5 метра от конька, то она должен быть выше конька на 50 сантиметров.
Выход дымоходной трубы находится на расстояние 1,5-3 метра от конька: в этом случае, дымоход монтируется вровень с коньком крыши.
В случае если дымоход вышел из кровли на расстояние свыше 3 метров, его высота вычисляется путем проведения линии под углом 10 градусов относительно горизонта.

Кроме того, нередко в дачных домах и банях устанавливаются и самодельные печи, в этом случае нужно быть особо осторожным и учитывать следующие моменты:

Диаметр трубы влияет на её высоту, чем он меньше, тем выше она должна быть.
Ширина дымоходной трубы, не должна быть меньше выходного патрубка отопительного прибора.

Нюансы выбора дымохода

Устанавливая дымоход, учитывайте, что оптимальной формой для него является цилиндр. Сегодня даже в кирпичные трубы монтируются модули из металла. Модульные дымоходы постепенно вытесняют рынка всевозможные асбоцементные и металлические трубы. Однако при их выборе и покупке нужно учитывать несколько моментов.

Нередко продавцы таких труб позиционируют их как сделанные из нержавеющей стали. Это абсолютно не правильное утверждение. Для изготовления модульного дымохода используется коррозионно-стойкая сталь. Для повышения её технических характеристик применяется легирование материалов. То есть повышение тех или иных качеств металла с помощью определенных добавок. Дымоходу, как правило, требуется придать жаростойкость (не путать с жаропрочностью). Для этого используется хром, единственный химический элемент, который при нагревании не окисляется. Это касается твердотопливных отопительных приборов.

Виды дымоходных труб

На рынках сегодня встречаются самые разные виды труб, предназначенных для отведения продуктов горения: металлические, асбоцементные и модульные дымоходы из коррозионно-стойкой стали. Все они обладают своими достоинствами и недостатками.

Асбоцементные трубы. Скажем прямо, многочисленными достоинствами они не обладают. Такие трубы могут похвастаться только устойчивостью к температуре и ценой. Самый существенный недостаток, это присутствие в её составе асбеста, материала вызывающего онкологические заболевания. Вес трубы тоже оставляет желать лучшего.
Цельный металлический дымоход. При толщине в 8-10мм, такая труба может эксплуатироваться на протяжении десятилетий. Однако и здесь есть свои подводные камни. Масса такой трубы может быть весьма солидной, что осложнит её установку. Кроме того, вес трубы несет риск для отопительного прибора: при постоянной нагрузке он может деформироваться. Нередко такой дымоход, с помощью хомутов крепят к стропилам, чтобы снять напряжение с котла. Однако если кровля обладает высотой в десять метров, то вес такой трубы будет запредельным.
Модульный дымоход. Пожалуй, оптимальный вариант для любого отопительного прибора. Обладает лишь одним, но весьма существенным недостатком-ценой. Изготавливается такой дымоход их коррозионно-стойких сталей. Существуют двойные сэндвич-трубы, которые используются в зоне минусовых температур (улица, чердак, мансарда). Нередко их называю противопожарными, но они такими не являются. Их назначение предотвращение конденсата. Второй вариант модульного дымохода, это трубы свернутые из одинарного стального листа. Применяются при создании дымохода в помещениях сезонного использования (дачи, гаражи, летняя кухня). Допускается также комбинирование этих двух дымоходных систем.

Подведение итогов

Конечно, тепло в доме зависит от отопительного котла, который нагревает теплоноситель в трубах и радиаторов. Однако ни одна, даже самая замечательная печь, не способна функционировать дымоходной трубы надлежащей высоты. Высота дымохода, влияет не только на тягу печи, но и имеет значение для здоровья обитателей дома.

При недостаточной высоте, может образоваться обратная тяга, при которой продукты горения и угарный газ будут поступать в помещение. По статистике, при пожарах, в большинстве случаев люди гибнут именно от угарного газа, а не от огня. Поэтому прежде чем приступать к установке дымохода, необходимо изучить всю доступную информацию.

Расположение дымохода относительно конька: какой высоты должна быть труба для печки

Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:

В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
Высота дымохода над плоской кровлей составляла не менее полуметра.
Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

Уменьшить расход топлива.
Урегулировать работу отопительной системы.
Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

Где будет располагаться дымоход относительно конькового ребра.
Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
Какой угол наклона перекрытия планируется обустроить.
Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Расположение дымохода относительно конька: какой высоты должна быть труба для печки

Общие требования

Оптимальная длина и диаметр

Высота над коньком скатной кровли

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Влияние на длину печного хода стоящих рядом высотных зданий

Где не рекомендуется делать канал для выхода дыма

В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Требования к каналу

Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Технологический регламент

Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
Высота дымохода над плоской кровлей составляла не менее полуметра.
Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Расчет параметра с учетом зоны ветрового подпора

Сечение трубы

Важные нюансы расчета дымовой трубы

Уменьшить расход топлива.
Урегулировать работу отопительной системы.
Обеспечить абсолютную безопасность.

Критерии определения высоты печной трубы над коньком с таблицей

Где будет располагаться дымоход относительно конькового ребра.
Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
Какой угол наклона перекрытия планируется обустроить.
Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Высота дымохода относительно конька крыши: правила определения и схемы расчета

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Содержание

Расстояние от дымохода до конька

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забывам, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
Отмечаем на чертеже центральную ось дымохода.
Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта, b – расстояние от центральной оси дома до центральной оси дымохода, α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Правила и нюансы планировки

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

Внутренняя планировка обустраиваемой коробки.
Тип дымохода.
Численность этажей.
Удобство монтажа дымового канала.
Обеспечение доступа для обслуживания.
Разновидность материала, использованного при возведении стен и стропильной конструкции.
Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Высота дымохода относительно конька крыши: правила определения и схемы расчета

Содержание

Расстояние от дымохода до конька

Четкий технологический регламент

Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Графическая и математическая методика

Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Алгоритм математических вычислений:

Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
Отмечаем на чертеже центральную ось дымохода.
Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

Правила и нюансы планировки

Внутренняя планировка обустраиваемой коробки.
Тип дымохода.
Численность этажей.
Удобство монтажа дымового канала.
Обеспечение доступа для обслуживания.
Разновидность материала, использованного при возведении стен и стропильной конструкции.
Количество агрегатов, подключаемых к одному дымовому каналу.

По конструктивному типу дымоходы подразделяются на:

Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

Теги: #Расположение дымохода относительно конька крыши

Высота дымохода относительно конька крыши — методы расчета

В каждом здании, где обустроена система отопления или камин, имеется дымоход, через который продукты горения выходят наружу. Это старейший элемент конструкции дома, обеспечивающий безопасность жильцов и окружающего пространства, из-за чего к его монтажу и выбору предъявляются очень жёсткие требования. Рассмотрим типы дымоотводных каналов и схему расчёта их высоты соответственно нормативам, что, несомненно, окажется полезным при устройстве дымохода самостоятельно.

Дымоход: его функции и разновидности

Первые дымоходы появились ещё в античном мире. Они представляли собой вполне самостоятельные устройства с балками, поддерживающими трубы, которые отапливали помещения и выводили наружу дым.

В античный период, судя по сохранившимся артефактам, уже появились дымоотводные трубы, напоминающие современные

С веками эволюция меняла дымоходы, но принцип их работы остался прежним. Сегодня, как и тысячи лет назад, дымоходные трубы выполняют две основные функции:

Выводят газы, полученные при сгорании топлива, в атмосферу. А заодно дым, сажу и гарь, которые при неверном устройстве дымоотводной трубы оседают на её стенках, затрудняя прохождение газообразных продуктов горения. Поэтому важно, чтобы внутренние стенки дымоотводных труб были максимально гладкими, без выпуклостей, вмятин и щелей.
Как бы ни выглядели и ни были сложны дымоходы, главной их функцией по прежнему остаётся удаление из помещений продуктов сгорания топлива
Обеспечивают хорошую тягу по всему дымоотводному пути, что является гарантией результативной работы отопительных приборов и напрямую связано с высотой и толщиной дымоотводного канала.
Важнейшим параметром работы дымоотводной системы является тяга, характеризующая скорость и объём движения газов по дымоходу

Различаются дымоходы по материалу, устройству, типу стенок, расположению и способу отвода продуктов сгорания. При этом вид материала, конструкция — горизонтальные, вертикальные или наклонные каналы, а также качество изготовления оказывают большое влияние на эффективность работы системы.

Виды дымоходов по материалам

Дымоотводные трубы производятся из негорючих материалов, которыми являются кирпич, твёрдые каменные породы природного происхождения, металл, керамика и асбестоцемент.

Кирпичные дымоходы

Традиционными в России считаются кирпичные дымоходы, простые и надёжные, не требующие металлоконструкций для поддержки труб, однако имеющие шероховатые стенки, на которых активно собирается копоть. Вследствие этого проход со временем становится уже, что негативно сказывается на КПД отопительной системы и её безопасности. Поэтому кирпичные дымоходы чаще других видов нуждаются в прочистке.

Кирпичная дымоотводная система состоит:

из колпака, обычно металлического;
откоса, шейки трубы и оголовья;
стояка, выдры, дымовых задвижек;
шейки для подсоединения к источнику выведения газа и распушки (разделки), предупреждающей возгорание и обеспечивающей теплоизоляцию в местах стыка трубы с конструктивными элементами перекрытий, крыши, стен.
Кирпичные дымоходы нельзя выкладывать на углах и в местах пересечения стен, чтобы избежать ослабления несущих конструкций

Металлические трубы

Дымоходы из нержавеющей или чёрной стали обладают прекрасной тягой и высоким сопротивлением конденсату. Труба, лежащая в основе системы, благодаря своей гладкости препятствует скоплению сажи, в силу чего металлические устройства не требуют частой прочистки. Благодаря этому, а также модульности и долгому сроку службы с сохранением высокого КПД металлические дымоходы считаются универсальными.

Особенно хорошо зарекомендовали себя двустенные изделия, изготовленные из разных металлов или сплавов с проложенным между ними теплоизолятором, в частности, внутренняя поверхность может быть сделана из кислостойкой нержавейки, а внешняя — из лёгкого мягкого алюминия.

Металлические дымоходы примечательны тем, что благодаря герметичности соединений отдельных сегментов обеспечивают отличную тягу

Видео: дымоход из нержавейки — преимущества и недостатки

Керамические каналы

Дымоотводы на основе керамических труб удобные в эксплуатации, но весьма дорогие и сложные в установке. В связи с этим особым спросом не пользуются, несмотря на то, что хорошо противостоят коррозии и отлично переносят высокие температуры — более 1000 ºC — благодаря чему имеют высший класс пожаробезопасности по сравнению с другими видами.

Благодаря высокой устойчивости к воздействию кислот и температур, а также долгому сроку эксплуатации керамические дымоходы считаются самыми надёжными среди систем дымоудаления

Коаксиальные устройства

Наиболее безопасными в применении признаны коаксиальные дымоотводные каналы из нержавейки, оцинковки, полипропилена или кислостойкой стали, изготовленные по технологии «труба в трубе», где расстояние между трубами удерживается с помощью перемычек. Они предназначены для конвекторов, газовых котлов и прочих отопительных приборов с закрытой камерой сгорания.

В отличие от обычных устройств, коаксиальные дымоходы выполняют синхронно две функции — по внешней трубе забирают с улицы необходимый для горения воздух и подают его в камеру, а через внутреннюю трубу выводят продукты сгорания. Использование коаксиальной дымоотводной конструкции намного эффективнее, экологичнее, создаёт больше комфорта домовладельцам и не требует дополнительного обустройства вентиляционных систем.

Коаксиальный дымоход хоть и устроен по принципу «труба в трубе», но всё же отличается от сэндвич-дымохода отсутствием теплоизоляционного слоя между трубами

Видео: что такое коаксиальный дымоход

Полимерные и стеклянные системы

В последнее время строители нередко стали отдавать предпочтение полимерным дымоходам. Они менее жёсткие, чем, например, металлические, оттого могут принимать любую форму, что весьма ценится при возведении сложных по конфигурации зданий и крыш.

Конструктивно полимерный дымоход является рукавом, выполненным из гибкого материала, который без труда можно вмонтировать в стенки любого готового канала

Дымоотводные системы из стекла — пока ещё большая редкость. В настоящий момент используются главным образом для каминов. Но у стеклянных устройств хорошие перспективы, поскольку они невосприимчивы к кислотам, не покрываются сажей и практически не нуждаются в обслуживании.

Инновационные дымоходы из специального огнеупорного стекла не подвержены коррозии, не впитывают влагу, имеют низкую тепловую инертность

Видео: из чего делают лучшие дымоходы

Типы дымоходов по устройству стенок

По структуре стен выделяют два типа дымоходов:

Одностенные устройства — преимущественно из металлопроката толщиной до 1,0 мм, предназначенные для размещения внутри кирпичных каналов или же самостоятельно внутри зданий. Такие дымоходы недолговечны, срок службы в среднем 3–5 лет, после чего потребуется их замена. Отдельная категория одностенных дымоходов — изделия из нержавеющей стали длиной до 10 м, устанавливаемые в старых домах или в дымоотводных каналах нестандартной формы.
Одностенные дымоходы существенно уменьшают образование конденсата, поскольку тонкостенные металлические вставки, вмонтированные в кирпичный канал, быстрее нагреваются и обеспечивают высокую тягу
Двустенные изолированные конструкции — большей частью из нержавеющей стали толщиной 0,6–1,0 мм, представляющие собой две трубы, вставленные одна в другую с проложенным между ними 20–40 мм слоем минераловатного утеплителя в зависимости от класса изделий. Разновидностью двустенных дымоходов являются комбинированные устройства с внутренней керамической трубой и наружной металлической. Дымоходы-сэндвичи устанавливают снаружи здания. Они выдерживают температуру до 600 ºC, что даёт возможность использовать двустенные трубы для обустройства отопительной системы в деревянных постройках.
Двустенные дымоходы пользуются большим спросом благодаря тому, что делают работу отопительной системы более экономной, безопасной и малозатратной

Видео: сэндвич-дымоход своими руками

Помимо материалов и строения стенок, дымоходы отличаются:

По сечению труб — овальные, многоугольные, а в современных интерьерах и экстерьерах большей частью круглые.
Круглые дымоходы более предпочтительны, поскольку не создают препятствий дымовому потоку в виде турбулентных завихрений, что характерно для квадратных и прямоугольных каналов
По расположению — наружные системы и внутренние.
Сегодня всё популярнее становятся внешние дымоходы, особенно когда новая система отопления монтируется в уже построенном доме
По установке относительно печи — стенные, обустроенные в стенах во время их кладки или заливки. Насадные, размещённые над печью или на перекрыше печи и коренные каналы в виде отдельно стоящих от печи стояков — самая дорогая конструкция, требующая закладки отдельного фундамента.
Конструкция дымохода зависит от вида печи, места её нахождения и особенностей здания, в котором она расположена
По способу отвода топливных газов — бесканальные системы, однооборотные и многооборотные.
На практике применяют как бесканальные, так и канальные системы дымоходов, которые подразделяются на одно- и многооборотные

Видео: как лучше ставить дымоход — по прямой, через крышу, по стене

Что влияет на высоту дымохода

Стабильная работа дымохода обеспечивается правильным подбором его высоты, на что влияют следующие ключевые факторы:

форма кровельной конструкции — скатная или плоская;
вид укрывного материала и угол наклона;
Для скатных крыш высоту дымохода рассчитывают согласно нормативам, а также в зависимости от расстояния до конька, вида укрывного материала и покатости скатов
сечение трубы;
отдаление дымохода от конькового ребра крыши;
При недостаточной высоте дымовой трубы из-за сильных ветров часто происходит опрокидывание тяги
атмосферные явления и наличие загораживающих барьеров поблизости.
На величину тяги влияет высота дымохода, его отдаление от конька и сечение, а также климатические факторы — давление, влажность, направление и сила воздушных потоков

Для ускоренного вывода топочных газов, казалось бы, сечение труб нужно делать бóльшим, что не всегда соответствует истине. Чем значительнее внутренний профиль, тем скорее остывает поднимающийся тёплый воздух, выделяя излишний конденсат, отрицательно влияющий на качество тяги.

Можно, конечно же, увеличить высоту дымохода, уменьшив при этом сечение. Это допускается, но не всегда эффективно, поскольку одновременно увеличится поступление снизу холодных воздушных потоков, из-за чего понадобится больший расход топлива и время для прогрева котла. Поэтому сечение дымоотводной трубы подбирается индивидуально для каждого конкретного случая в тесной взаимосвязи с высотой установки трубы, габаритами топки и мощностью источника обогрева.

Сечение дымоотводной трубы должно быть не меньше размера поддувального отверстия.

Для скатных конструкций существуют рекомендации по согласованию высоты дымоотводных труб и длины отводного канала, прописанные в сборнике правил 7.13130.2009 и нормативах 41–01–2003, а также в инструкциях производителей отопительных печей:

чтобы обеспечить естественное движение топочных газов вверх, минимальное расстояние от колосниковой решётки до выходного отверстия на крышу должно составлять 5 м, иначе обустраивать дымоотводной канал в намеченном месте нельзя;
оголовок дымоотводной трубы обязательно должен быть выше кровельного покрытия минимум на 0,5 м;
при удалении дымохода от конька до 1,5 м дымоотводная труба должна подниматься над коньком не меньше чем на 0,5–0,55 м;
если дымоход расположен от конькового хребта на отдалении 1,5–3,0 м, то минимальная высота трубы должна проходить на уровне конька или ограждающей конструкции по краю крыши;
когда труба удалена от конька больее чем на 3 м, рассчитывают графически или математически предельно допустимую линию, ниже которой опускать трубу не рекомендуется, но в любом случае минимальное расположение верхнего среза трубы должно находиться пониже линии конька на 10º;
Все нормы для оптимального определения высоты дымохода относительно конька прописаны в нормативных актах и в инструкциях производителей отопительных приборов
если по соседству присутствуют высотные строения или деревья, дымоотводную трубу выводят выше этих объектов;
Если рядом с домом располагаются более высокие объекты — здания или деревья — дымовая труба должна быть выше их
вентканалы, расположенные рядом с дымоходом, должны по высоте быть вровень с дымоотводной трубой.

Нормативами также оговариваются условия обустройства дымовых каналов, в частности, их расположение на крыше и крепление:

размещать дымовые трубы вблизи слуховых или мансардных окон не рекомендовано, чтобы ветровые потоки не закидывали топочные газы и копоть обратно в помещение;
оборудовать дымоотводные каналы в ендовах нежелательно, дабы предупредить образование снегового кармана;
следует избегать слишком жёсткого крепления внешней части дымохода с элементами кровли и стропильной системы, иначе при возможном повреждении наружного участка порывистыми ветрами нарушится и конструкция крыши.
Закрепление дымохода на кровле не должно быть жёстким, чтобы нарушение целостности крыши и возможное разрушение отводного канала не привело к возгоранию

Ещё одно важное условие, влияющее на безопасную работу отопительной системы — дымоход следует оборудовать только с наветренной стороны относительно господствующих ветров, особенно если он расположен далеко от конькового хребта и его высота не превышает конёк. Но не всегда можно точно определить розу ветров, поэтому дымоходы, независимо от их вида и конструкции, всё чаще стали оснащать дефлекторами, которые выполняют несколько практичных функций:

украшают дымоход и придают конструкции завершённый вид;
Установка дефлектора на дымоход украшает и делает презентабельным внешний вид всего здания
отводят при любом направлении ветер в сторону, обеспечивая при этом эффективное удаление продуктов сгорания.
Дефлектор на дымоход позволяет стабилизировать тягу и улучшить КПД печи или котла

К тому же дефлекторы с дополнительными вставками и искроуловителями предохраняют дымовую трубу от осадков и мусора, а также защищают кровельное покрытие от возгорания из-за выпавшей случайно из дымохода искры.

Если кровля покрыта горючими материалами — рубероид, битумная черепица — устанавливают дефлекторы с искроуловителями в виде сетки с ячейками не более 5х5 мм

Видео: дефлектор на дымоход

Неправильный выбор дымовой трубы или места для установки, а также ошибки при расчёте её высоты снижают аэродинамические свойства дымоотводной системы и грозят серьёзными проблемами. Самое страшное — создание обратной тяги — заполнение подкровельного пространства и жилых помещений продуктами горения с тяжкими последствиями. Оттого к расчёту высоты дымохода нужно отнестись со всей серьёзностью.

Методика расчёта высоты дымохода

Самым результативным местоположением дымоотводов считается максимальное их приближение к области конька, что обеспечивает необходимую длину самого канала и низкие затраты на его обустройство. Однако не всегда это целесообразно или возможно, оттого рассмотрим методику расчёта предельно допустимой минимальной высоты дымоотвода при удалении его от конька на определённый промежуток.

Когда интервал между дымоотводной трубой и коньковым хребтом ≤ 1,5 м, поступают элементарно:

На схеме кровли в любом масштабе в месте выхода трубы проводят параллельно горизонту линию.
От неё в том же масштабе в зоне пересечения трубы с крышей откладывают вверх 0,5 м и через полученную точку вновь проводят горизонтальный контур, который указывает, где должно находиться начало внешней части дымохода.

Ещё легче найти рубеж высоты при отдалении дымохода от конька на промежуток > 1,5 м, но < 3,0 м. В таком случае просто проводят на схеме горизонтальную линию по вершине конька, которая указывает минимальную высоту наружного участка дымовой трубы для этой крыши.

Если оголовок дымохода расположен относительно конька на расстоянии 1,5–3,0 м, то его высота соответствует уровню конька крыши

А вот при удалении дымового канала от конькового ребра более чем на 3,0 м используют два метода расчёта: графический на основе геометрических построений и математический.

При расстоянии дымохода от конькового ребра более трёх метров верхняя точка дымохода размещается под углом 10º относительно конька

Графический способ расчёта

Высоту дымохода определяют в следующем порядке:

На сделанном эскизе дома прочерчивают две осевые линии — по коньку и предполагаемому месту выхода трубы.
Соединяют контуры между собой по вершине конька, а затем от вновь полученной горизонтальной линии с помощью транспортира откладывают вниз угол в 10º и соединяют его с осевой линией дымоотводной трубы.
Полученная точка пересечения указывает допустимо минимальную высоту дымохода.
Преобразуют величину из масштабной в реальную. А затем проверяют полученное значение на соответствие нормативным требованиям.
При необходимости место выхода дымоотводной трубы корректируют, передвигая ось дымохода горизонтально вправо или влево.
Имея простую схему кровли, можно графически определить, какая высота дымоотводной трубы над крышей будет самой подходящей

Математический алгоритм расчёта

При математическом способе действуют в такой последовательности:

Вычерчивают схему фронтона в удобном масштабе, обычно 1:100, то есть 1 см = 1 м.
Измеряют промежуток между осью запланированного выхода трубы и центром конька.
Проводят через ось конька горизонтальную линию и транспортиром откладывают от неё угол в 10º — регламентированный нормативами уклон относительно горизонта. В результате получили прямоугольный треугольник с катетами a, b и углом α.
По теореме Пифагора находят значение катета a = b х tgα, указывающее расстояние, на которое дымоотводная труба должна быть ниже уровня конька.
Замеряют высоту дома по центру конька вместе со стенами и вычитают из неё значение катета a, определяя, таким образом, величину дымоотводного канала.
Переводят полученное число в натуральный формат, и если оно соответствует нормативам — не менее 5 м, следовательно место выхода дымохода выбрано правильно. В ином случае придётся пробным путём подыскивать удачный вариант, перемещая ось трубы ближе или дальше к зоне конька.
При математическом расчёте высоты дымохода придётся воспользоваться тригонометрическими формулами или онлайн-калькулятором

Видео: как рассчитать необходимую высоту дымохода

Однако для безупречного проекта по монтажу отопительной системы одних только расчётов высоты отводной трубы касательно конька недостаточно, поскольку расположение дымохода и высота его наружного участка также зависят от дополнительных параметров, которые нужно учитывать:

планировка дома, этажность и используемые для строительства материалы;
При сооружении отопительной системы в доме необходимо учитывать планировку, этажность, материал и размеры ограждающих конструкций
тип дымохода — насадные конструкции меньше других видов влияют на планировку дома и расстояние между дымоходом и коньком;
Чтобы огонь в печи всегда горел, а в доме было уютно и воздух чист, необходимо позаботиться о правильном выборе и устройстве дымохода
удобство его сооружения и дальнейшего обслуживания;
Обслуживание дымоходов, включая чистку, должно быть регулярным, поскольку от этого зависит эффективность естественной тяги, обеспечивающей процесс горения и удаление дымовых газов
количество приборов, подключённых к дымоотводному каналу.
При подключении твердотопливных печей, котлов, водонагревателей или каминов сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

По нормативам один дымоход должен обслуживать единственный источник тепла. В исключительных случаях с разрешения МЧС и газовой службы допускается подключение двух теплогенераторов, но с формированием внутри канала рассечки высотой не меньше 0,5 м для газового оборудования и не менее 1,0 м для твердотопливных источников.

Видео: что нужно знать о дымоходе, чтобы избежать ошибок при его устройстве

Высота дымохода на плоской крыше

Нормативами предусматривается высота дымохода не только для скатных кровель. В частности, СП 42–101–2003 оговаривает минимальный подъём для плоских кровель — не менее 0,5 м над высокой прилегающей частью крыши, а для совмещённых конструкций — не меньше 2,0 м.

При монтаже дымовой трубы на плоской крыше важно помнить, что её высота над поверхностью кровли должна составлять минимум 0,5 м согласно СНиП

Рассчитать высоту трубы для плоской крыши можно по следующему алгоритму:

Моделируют конструкцию кровли в виде чертежа в удобном масштабе.
От карнизного свеса примыкающей скатной конструкции (при совмещённом варианте) или же просто от ближайшей верхней точки проводят линию под углом 45º до пересечения с плоским основанием.
От полученной линии по оси предполагаемой трубы откладывают вверх 0,5 м в том же масштабе и проводят горизонтальную линию, ниже которой высоту трубы устанавливать нельзя.
Для расчёта высоты дымоотводной трубы на плоской кровле проводят линию от верхней точки до плоского основания под углом 45º
Переводят масштабные значения в реальные величины и монтируют дымоотводную систему с учётом основных и дополнительных влияющих факторов.
Чтобы создать лучшую тягу и предотвратить обратное задувание продуктов горения, наружная часть дымохода должна возвышаться не менее, чем на 0,5 м над плоской крышей

Приведённые выше расчёты под силу сделать самостоятельно. Но следует знать, что допустимы эти методики для обсчёта дымоотводной трубы, обслуживающей одно теплогенерирующее устройство. Тем не менее нередки случаи, когда приходится подключать к одному дымоходу несколько приборов, к примеру, камин, отопительное оборудование и газовую колонку, поскольку делать отводной канал для каждого источника нерационально и дорого. В таком случае, чтобы обеспечить стабильную работу всех устройств, расчёт совмещённого дымоотвода необходимо доверить профессионалам.

Оцените статью:

[Голосов: Среднее: ]

На какую высоту поднимать трубу дымохода относительно крыши частного дома

Вывод дыма и газов от горения топлива осуществляется через дымоходную трубу при помощи воздушной тяги, возникающей в дымоходе. Сила тяги напрямую зависит от высоты дымовой трубы над крышей и разницы температуры воздуха на улице и внутри канала. В дымоходе при работе печи или котла температура повышается до 250–300ºС. После охлаждения дымовых масс, при контакте с металлическими стенками трубы температура снижается, и возникает постоянная тяга.

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.

Чтобы выяснить присутствует ли тяга в трубе дымохода, следует поднести к топке котла с открытой дверцей и полуоткрытым поддувалом спичку или полоску бумаги. Огонь спички должен отклониться в сторону топки, полоска бумаги также качается в сторону жерла печи.

Если происходит наоборот, то это говорит о возникновении обратной тяги, что служит запретом для начала отопления.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

огнеупорные керамические кирпичи;
асбестовые трубы;
нержавейка;
сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем. Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи.

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Особенностью функционирования дымохода является то, что все габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.

Тепло в доме зависит от добротно устроенной отопительной системы. Но ни одна печь или котел не сможет справиться с задачей поставки тепла, если не будет выполнен технически грамотный дымоход, поднятый на необходимую высоту над коньком крыши.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Тяга возникает, когда разогретый дым и газ с небольшой плотностью в соответствии с законами физики поднимается вверх. Получается разность давления в начале и конце канала, то есть, возникает тяга. Чтобы процесс постоянно повторялся, через поддувало подается холодный кислород. Тяга будет тем сильнее, чем больший перепад температур будет возникать.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

наклона плоскости кровли;
расположение канала на плане крыши относительно конька;
расположения окружающих построек и деревьев;
расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

возвышение трубы относительно конька кровли;
общую длину дымового канала от печки;
вид и габариты оголовка;
высоту дымохода относительно вентиляции, окон соседних строений.

Нормы и правила строительства дымохода прописаны в документах СНиП 41.01.03 и в строительных правилах под номером 7.13130.09.

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Еще некоторые советы

Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.

Еще одним важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.

Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.

Правила устройства оголовка

Какие функции приписываются этому устройству:

защита дымохода от попадания дождя, снега, листвы и посторонних предметов, ослабление воздействия сильных порывов ветра;
благодаря защите от влаги и ветра усиление тяги в дымовом канале;
украшение кровли.

Если кровля служит для вывода нескольких труб, то одинаковые оголовки послужат декоративной деталью и объединят все выходы в один ансамбль. Есть различные конструкции оголовков, они предназначаются для вентиляционных каналов и дымовых труб, но их защитные функции необходимы для нормальной работы отопительной системы.

Как вывести дымоход через крышу, высота дымохода — фото, видео

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Содержание статьи

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходки

Эластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартука

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

Вывод трубы через выводной короб из асбеста

Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Видео-инструкция

Печная труба. Виды, особенности конструкции и технология вывода через крышу

По мере возведения сруба и его обустройства у застройщика на завершающих этапах возникает нужда в установке генератора тепловой энергии. Современные генераторы предусмотрены для функционирования на нескольких видах топлива. Распространенным источником тепловой энергии является и остается углеводородный тип топлива, например, нефтепродукты, газ и уголь, либо древесина. Какому виду топлива вы не отдали бы предпочтение, в любом из случаев при функционирующем агрегате появляется необходимость в отводе их продуктов горения. Существует несколько путей решения данной задачи, но вывод всегда однозначный – появляется необходимость в обустройстве дымохода, поскольку это существенная составляющая очага.

Дымоходы могут быть выполнены из кирпича и материалов металла и керамики. Кирпичные дымоходы выполняют из огнеупорного кирпича. Металлический дымоход устраивается из нержавеющей стали в один либо два контура, которые разделены теплоизолирующим материалом. Керамические дымоходы представляют собой трехслойные системы, составляющие которых: керамика, изоляция, пенобетон. Каждый из вариантов имеет свои преимущества и недостатки. Например, печная труба из металла проста в монтаже, кирпичный дымоход имеет презентабельный вид, а керамическая система отличается высокой ценой, при всех равных условиях с остальными дымоходами. Не единственное, но самое главное требование к материалу – это газоплотность, т. е. сопротивление проникновения газа через стенки.

Рассмотрим в нашей статье несколько простых правил, касающихся того, как правильно вывести дымоход через крышу. Разберемся, в какой части крыши будет лучше располагаться печная труба, какой высотой она должна быть и как правильно обустроить место прохода дымохода через кровлю.

Основные предъявляемые потребности к дымоходу.
Выбор места установки дымохода.
Кровельный «пирог» и дымоход.

Основные предъявляемые потребности к дымоходу

Дымоходы выводят на поверхность крыши в соответствии с нормативной базой по дымоходам СНиП 41-01-2003 в разделе «Отопление, вентиляция и кондиционирование». Этот момент является основополагающим, поскольку, не смотря на устаревшую нормативную базу, при проверках надзорные службы именно этим документом и руководствуются.

К дымоходу предъявляются основные потребности, например, каналы трубы печей либо других генераторов тепловой энергии, функционирующие на твердом топливе, обязаны обеспечить полное выведение в атмосферу продуктов горения. Для любого отопительного агрегата и любой печи (например русской печи) необходимо предусматривать отдельный дымоход. Рекомендуется, чтобы печная труба устраивалась в вертикальном положении без уменьшения сечения и без уступов. Требуется, чтобы территория сечения канала трубы не была меньше территории патрубка, выполняющего дымовыводящую функцию, отопительного агрегата.

Советуют, чтобы печная труба была прямее и длиннее, тяга в ней будет лучше. При этом КПД печи будет ниже. Поэтому нужно соблюдать баланс, между теплоотдачей и хорошей тягой. Рекомендуют высоту дымового канала принимать не меньше пяти метров.

В дымовых каналах необходимо предусматривать конструкцию, позволяющую производить очистку от сажистых отложений.

Вывести трубу через крышу намного проще, запланировав конструкцию на начальном этапе застройки, поскольку все требования можно учесть на стадии проекта. При процессе реконструкции уже существующей кровли и при установленном генераторе тепловой энергии печная труба также гораздо легче «впишется» в общее обустройство. А вот наиболее проблематичным вариантом является монтаж автономного источника тепловой энергии в уже эксплуатируемом деревянном доме, поскольку дымоход через потолок и кровлю будет прокладывать себе путь внепланово.

Можно упростить задачу с месторасположением отопительного агрегата и выводом его дымохода после полного окончания строительных работ. Например, можно пристроить к срубу помещение небольшого размера, которое будет служить котельной. Такой вариант часто оказывается более простым и дешевым способом обустройства отопительной системы, чем прокладывать проход дымоходу на крышу.

Выбор места установки

Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

Кровельный «пирог» и дымоход

Одним из наиболее проблемных вопросов – как вывести дымовую трубу через крышу, которая представляет собой конструкцию «пирога», который состоит из гидроизоляции, пароизоляции и теплоизоляции. Основная сложность заключается в том, что для защиты от наружной влаги и водяного пара утеплителя (чаще всего это базальтовая либо стекловата) слои пароизоляции и гидроизоляции должны составлять непрерывное покрытие по всей кровле. И при этом, по требованиям пожарной безопасности согласно СНиП нормативная база гласит, что расстояние от деталей крыши из легковоспламеняющихся материалов до внешней поверхности дымохода должно составлять от 13 см до 25 см (все зависит от типа трубы). Гидроизоляцией и пароизоляцией служат полимерные пленки, которые являются горючими. Мнения специалистов кровельного дела в данном вопросе расходятся. Оптимальным решением остается отделить зону примыкания к дымоходу: стропильными ногами по бокам от трубы, а снизу и сверху от нее – поперечными балками, принятыми тем же сечением, что и стропила. Другими словами, дымоход будет проходить сквозь крышу в коробе. Расстояние от балок и стропил до дымовой трубы принимают исходя из требований СНиП. Зону по периметру дымохода необходимо заполнить негорючим материалом, в качестве которого часто используют каменную вату повышенной плотности. Данный утеплитель не боится влаги, что дает возможность обойтись без гидроизоляции и пароизоляции в зоне вокруг дымохода.

Узел примыкания гидроизоляционной и пароизоляционной пленки к коробу для трубы обустраивают следующим способом: надрезают полотна «конвертом» и доводят края до поперечных балок либо до стропил, фиксируя скобами либо гвоздевым боем. Затем гидроизоляцию прижимают брусками обрешетки и контробрешетки, а пароизоляцию прижимают основанием-каркасом для отделочного материала мансардного помещения. Для максимальной защиты утеплителя от влаги, рекомендуется места примыканий пленки к деревянным составляющим короба герметично уплотнять клеевым составом либо специальными лентами. Все же угроза нарушения циркуляции воздуха под кровлей остается. Чтобы избежать этого, необходимо ниже и выше по скату приспособить подходящие для данного покрытия вентчерепицы, аэрационные решетки либо им подобные вентиляционные детали.

При использовании широкой трубы в качестве дымоотвода, рекомендуется выше по скату обустроить разуклонку – небольшую собственную кровлю, которая будет отводить воду и снег от дымохода.

Другой способ организации прохода дымоходной трубы через крышу предполагает использование специальных металлических комплектов. Деталь, которая включает в себя некоторое количество комплектующих, каждая из которых выполняет свое определенное предназначение, называется разделкой либо модульным дымоходом. Модульный дымоход из нержавеющей стали состоит из следующих деталей:

— дефлектор, который представляет собой аэродинамическое устройство, использующее поток поднимающегося горячего воздуха, для усиления тяги в дымоходе;

— хомут под стяжки, поскольку труба может оказаться высокой и потребуется дополнительное закрепление;

— юбка, которая защищает место прохода от осадков, потому что диаметр трубы несколько меньше стального фартука, через который она проходит;

— кровельный проход, который представляет собой металлический лист с приваренным фартуком, что укладывается на крышу.

Вышеописанная конструкция на крышах, которые покрыты современными кровельными материалами (например профнастилом), хорошо вписывается в общий вид, создавая при этом меньший проем в материале покрытия.

Стоит знать, что согласно требованиям СНиПа в отношении применения стальных труб для обустройства дымоходов, допускается использовать металл исключительно в том случае, если температура газов, выходящих через дымоход, не более 500°С. Металлический дымоход для печей, которые топятся углем, использовать категорически запрещено. Дымоходы деревянных домов, где производится топка торфом либо дровами, должны быть предусмотрительно оборудованы искроуловителями, изготовленными из металлической сетки с сечением 5х5 мм.

Дымоходы, подключенные к конструкции крыши

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3/3.1 (Ред. 09)

ENERGY STAR Certified Homes требует, чтобы строители соблюдали требования к строителям Национальной системы управления водными ресурсами, которые определяют детали управления водными ресурсами для крыш, стен, фундаментов, участков и строительных материалов.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS. См. Контрольный список EPA Indoor airPLUS для ознакомления с дополнительными требованиями к управлению водными ресурсами в зданиях и на площадке.

2009-2018 Международный кодекс энергосбережения (IECC) и Международный жилищный кодекс (IRC)

2018 IRC R301.2.1 Критерии проектирования ветров. Здания должны быть построены в соответствии с положениями настоящего Кодекса о ветре с использованием максимальной расчетной скорости ветра, указанной в Таблице R301.2 (1), как определено на Рисунке R301.2 (5) A. Если не указано иное, ветровые нагрузки, указанные в таблице R301.2 (2), скорректированные по высоте и экспозиции с использованием таблицы R301.2 (3), должны использоваться для определения требований к расчетной нагрузке.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC).

Раздел R501.1.1 в 2018 году IRC. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

В каком месте лучше всего установить дымоходную систему и почему?

Мы часто на регулярной основе встречаемся с клиентами, у которых есть много вопросов, связанных с установкой и обслуживанием дымоходной системы.Многих клиентов беспокоит эффективность дровяных каминов из-за дымохода. Крайне важно правильно выбрать дымоход, а затем эффективно выполнить его установку, и в большинстве случаев это происходит не так, как должно.

Нельзя не подчеркнуть важность наличия чистого и функционального дымохода. Дымоход отвечает за вывод дыма и газов из вашего дома, обеспечивая безопасность как вашего дома, так и вашей семьи. Таким образом, вам необходимо установить дымоходную систему в правильном месте и обеспечить ее постоянное рабочее состояние.

Неисправный дымоход может подвергнуть вас серьезному риску возникновения пожара. Итак, мы постарались заручиться поддержкой некоторых важных моментов в установке дымохода!

Как выбрать дымоход

Качество дымохода камина никогда не должно ухудшаться. Некачественный дымоход может протечь или повредить любой другой вид, что подвергнет ваш дом риску пожара. Чтобы камин функционировал должным образом, вы должны выбрать дымоход, который предлагает отличные услуги при любых обстоятельствах.Необходимо сопоставить два основных фактора:

Размер дымохода — Первое, что необходимо проверить, это то, что размер дымохода или отверстия, через которое проходят газы, соответствует размеру камина или выходного отверстия печи. Когда дело доходит до дымохода, никогда не рекомендуется использовать дымоходы большего размера. Однако в некоторых случаях могут работать дымоходы меньшего размера. Следовательно, перед выбором дымохода рекомендуется всегда получать профессиональную консультацию.
Изолированные или неизолированные — Для высокоэффективных каминов и печей требуются дымоходы с высокими эксплуатационными характеристиками и изоляцией.Изоляция помогает создавать тягу в дымоходе, удаляя дым и газы. Неутепленные дымоходы подходят только для открытых декоративных каминов. Однако для современных каминов и печей необходим специализированный или высокопроизводительный дымоход.

Помимо двух вышеупомянутых ключевых моментов, следует также учитывать высоту дымохода. Дымоход должен выступать на 3 фута от линии крыши и быть на 2 фута выше любого препятствия в пределах 10 футов по горизонтали, в особых случаях, например, в коттеджах с неглубокой крышей.Помните, что хороший дымоход имеет следующие характеристики:

Достаточно прочен, чтобы защитить конструкцию дома от проводимых ею горячих газов.
Способен выдерживать высокие температуры дыма и газа.
Сохраняет тепло дымовых газов для создания сильной тяги.
Может противостоять коррозии от газов внутри и выдерживать погодные воздействия снаружи.
Поддерживает уплотнение для предотвращения утечки.

Теперь, когда мы определились с процедурой выбора дымохода, давайте посмотрим на самый ответственный этап — его установку.

Лучшее место для установки дымохода

Лучшее место для установки дымохода — внутри ограды дома.

Нет, внешний вид дома или трубы дымохода, идущие к наружным стенам дома, — не лучшая идея для установки! Скорее, это самая большая ошибка, которую вы можете совершить при установке дымохода.Обсудим, как место установки дымохода повлияет на его работоспособность:

Когда дымоходы устанавливаются у внешней стены, это позволяет холодному воздуху и неприятным запахам из внешней среды проникать в дом, когда камин не используется. Скопление этих газов и пыли приводит к чрезмерному дымлению при розжиге камина. Вот почему это происходит —

Эффект стека

Когда на улице холодно, густой теплый воздух поднимается вверх.Это называется эффектом стека. Из-за этого нижняя часть дома испытывает небольшое давление, в то время как более высокие части дома характеризуются высоким давлением. Разделяя эти две зоны, между ними создается зона нейтрального давления. Когда камин или печь не используются, наружный дымоход в холодную погоду заполняется холодным воздухом. В этом случае дом действует как дымоход, который более эффективен, чем дымоход, и всасывает этот холодный и зловонный воздух в дымоход.

Установка:

Однако, если установить дымоход внутри ограждающей конструкции дома, этого можно избежать. Когда дымоход установлен внутри, температура воздуха в дымоходе не опускается ниже температуры помещения, так как он окружен теплом. Теперь зона нейтрального давления в дымоходе выше, чем зона нейтрального давления в доме, что исключает эффект дымовой трубы и вызывает движение воздуха вверх через дымоход.

Когда дымоход находится внутри дома, тепло внутри дома сохраняет тепло, всегда создавая сквозняк.Создаваемая тяга больше, чем эффект трубы в доме, создавая зону низкого давления у камина. Это означает, что когда вы разжигаете огонь, он разгорается быстрее и дымиться не будет.

Изменения потока и накопление креозота

Еще одна вещь, которая случается с дымоходами, выходящими за пределы дома, — это изменение потока. Когда дымоход остывает, он дает холодные обратные тяги. Если огонь у вас потух или очень слабый, дымоход перевернется и отправит дым в вашу комнату, что приведет к более чем двум изменениям направления потока на 90 градусов.Это изменение направления мешает работе дымохода и камина.

Опять же, дымоход, идущий внутри дома, создает более сильную тягу по сравнению с дымоходами, расположенными вне дома. Более сильная тяга означает не только лучшую производительность, но также означает, что дымоход будет накапливать меньше отложений креозота. Меньшее накопление креозота сделает его более безопасным и потребует меньше чистки и обслуживания. Так что избавьте себя от всех хлопот и горя и с умом установите дымоход внутри дома.

Кроме того, выбирая дымоход, всегда старайтесь размещать очаг в самом центре дома. Не ставьте его у стены. Это будет означать, что дымоход выходит из вашего дома на пике крыши. Таким образом, вы можете наслаждаться отличной производительностью, не подверженной влиянию холодных ветров и температур.

Последние мысли:

Так как есть так много вещей, которые нужно взвесить и учесть, чтобы обеспечить безопасный и функциональный дымоход. Лучше всего всегда консультироваться с профессионалом.Вы также можете установить камин и дымоход у профессионала.

Мы, в The Original Flame, всегда рады провести наших клиентов по каминам и дымоходам от А до Я. Мы также предлагаем профессиональные установки сертифицированными специалистами. Так что не стесняйтесь заглядывать в наш магазин по вопросам камина!

Основные части дымохода

Дымоход и камин — важная часть вашей жизни, особенно в зимние месяцы.

Но что вы знаете о своем дымоходе?

Большинству людей будет сложно назвать все части дымохода, не говоря уже о том, чтобы объяснить, почему каждый компонент важен.

Прочтите, чтобы узнать, почему знание деталей камина и дымохода жизненно важно для безопасности вашего дома.

Почему важно знать детали камина и дымохода

Основная причина, по которой домовладельцам и арендаторам необходимо знать детали дымохода и камина, — это безопасность.В конце концов, вы имеете дело с огнем и дымом — двумя вещами, которые могут нанести вред вашему дому и вашему здоровью.

К счастью, когда вы знаете о различных частях дымохода и о том, как правильно за ними ухаживать, вы можете защитить свою семью и имущество.

Еще одна причина, по которой так важно знать больше о деталях кирпичного дымохода, заключается в том, что вы будете лучше осведомлены о возникновении проблем. Это, в свою очередь, позволит вам решать проблемы на раннем этапе, тем самым сэкономив время и деньги, а также защитив свой дом.

Больше, чем кирпичи: 10 основных частей дымохода

Многие люди думают, что камин и дымоход — одно и то же. Собственно камин — это всего лишь одна составляющая. Есть много других частей дымохода, которые имеют решающее значение для безопасности и производительности вашего камина и дымохода. Вот детали дымохода, о которых вам нужно знать.

Кирпичи

Кирпичи — основа дымохода. Если они в плохом состоянии, ваша безопасность находится под угрозой, как и структурная целостность дымохода.По крайней мере, ваш камин не будет работать оптимально.

Другой риск, которому вы подвергаетесь, если ваши кирпичи повреждены, заключается в попадании влаги в ваш дом, что может привести к повреждению, а также появлению плесени и грибка.

Дымоход

Дымоход — это не то же самое, что дымоход, хотя его часто путают. Дымоход представляет собой вертикальный патрубок, через который горючие материалы выходят из дома. По закону домовладельцы должны выстилать дымоход.

Вкладыш для дымохода

Вкладыш для дымохода ограничивает огонь в дымоходе, предотвращая его распространение по дому.Глиняная плитка — самая распространенная облицовка, поскольку она долговечна и экономична.

Вкладыши не универсальны, поэтому вам может потребоваться добавить новую облицовку, если вы устанавливаете новый камин. Подкладка должна подходить к прибору, иначе вы увеличите риск загрязнения помещения.

Вкладыши необходимо заменять, как только появляется трещина, даже если она небольшая. Пока облицовка не будет заменена, камин использовать нельзя.

Заглушка дымохода

Заглушка дымохода предотвращает попадание внешних элементов в ваш дом, в том числе:

Заглушки дымохода также предотвращают возгорание на крыше, поскольку проволочная сетка действует как искрогаситель.

Заглушки для дымохода

Заглушки для заглушек устанавливаются поверх сборных дымоходов заводского изготовления и используются для закрытия отверстия в дымоходе. Покрытия Chase могут быть изготовлены из различных материалов, таких как:

Медь
Алюминий
Нержавеющая сталь
Оцинкованная сталь

Медь и нержавеющая сталь являются лучшим выбором из-за их долговечности. Алюминиевые крышки популярны, потому что они могут быть разных цветов.Крышки из оцинкованной стали — временное решение, поскольку они подвержены ржавчине.

Оклад дымохода

Оклад изготавливается из винила, алюминия, меди или стали и размещается там, где дымоход встречается с вашей крышей. Цель окладов дымохода — защитить дымоход, крышу и находящиеся ниже помещения от проникновения влаги и протечек.

Если вы хотите узнать больше о перекрытии дымохода, вы можете прочитать нашу запись в блоге здесь.

Корона дымохода

Корона дымохода, также известная как дымоход, представляет собой цементную плиту, покрывающую верх дымохода.В то время как колпак дымохода закрывает отверстие дымохода, корона закрывает всю верхнюю часть дымохода. Корона предотвращает попадание воды в дымоход.

Заслонка камина или заслонка горловины

Заслонки также называются заслонками горловины, потому что они расположены в горловине дымохода над топкой.

Заслонка закрывает камин, когда он не используется, чтобы нагретый воздух в вашем доме не выходил через дымоход. Когда камин используется, убедитесь, что заслонка открыта, чтобы дым мог выходить в дымоход.

Уход за заслонкой важен для безопасной эксплуатации камина и дымохода. Если ваш демпфер сломан, он не позволит дыму выходить из вашего дома, если он застрял в закрытом положении, а в открытом — это может вызвать сквозняки.

Дымовая камера

Дымовая камера расположена между дымоходом и заслонкой. Дымовая камера сжимает побочные продукты сгорания, чтобы они могли выйти через дымоход, а не вернуться в ваш дом.

Компоненты камина

В состав камина входят:

Топка: Где на самом деле горит огонь
Очаг: Пол внутри камина
Камин: Теперь декоративная рамка вокруг камина, в средние века она служила улавливателем дыма.
Стеклянные двери: Стеклянные двери не только обеспечивают прекрасный вид на огонь, но и служат защитным барьером. камин
Зольник: Дверь в середине топки, позволяющая легко удалять золу
Зольник: Отсек в основании камина, собирающий золу
Дверца для чистки: Дверь в дымоходе за камином или снаружи дома, откуда можно убрать мусор

Есть вопросы по дымоходу? Спросите у своего трубочиста

Если вас беспокоит, что части дымохода в вашем доме могут работать неправильно, обратитесь к эксперту.Трубочист может оценить безопасность и производительность вашего кирпичного камина и дымохода. Основываясь на своей оценке, они могут порекомендовать необходимый ремонт и помочь вам придерживаться регулярного графика технического обслуживания дымохода.

Интересно, в хорошем ли состоянии дымоход? Свяжитесь с нами сегодня , чтобы один из наших квалифицированных трубочистов оценил Ваш дымоход и камин.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Дымоход — это долгосрочное вложение, поэтому правильная установка дымохода окупается.При выборе и расположении дымохода легко ошибиться, поэтому вот несколько надежных советов, которые помогут вам избежать проблем и получить максимальную производительность от дымохода и дровяной печи.

Краткий список вещей, которые следует учитывать:

Подберите дымоход к печи или камину
Вставить дымоход внутри дома
Найдите очаг в самом сердце вашего дома
Ваш новый дымоход должен соответствовать правилам безопасности
Дайте дымоходу немного тепла
Сохраните вложения в дымоход

Подберите дымоход к печи или камину

Для правильной работы вашему новому дровяному устройству необходим дымоход, соответствующий его характеристикам.Необходимо сопоставить два основных фактора:

Размер

Обычно дымоход (отверстие, через которое проходят газы) должен соответствовать размеру выходного отверстия на плите. Когда дело доходит до дымоходов, больше — не лучше. В особых случаях (например, с очень высоким дымоходом) дымоход может быть меньше, чем выходное отверстие прибора. Всегда консультируйтесь с профессионалом, прежде чем выбирать дымоход другого размера, чем выходное отверстие печи.

Изоляция

Высокопроизводительные печи и камины нуждаются в высокопроизводительных дымоходах.Дымоходы с высокими эксплуатационными характеристиками всегда имеют изоляцию. Если вы выбрали чисто декоративный камин без герметичных дверей и регуляторов подачи воздуха, то вам может подойти неизолированный дымоход, такой как обычная кладка или металл с воздушным охлаждением. Но если у вас есть усовершенствованная печь или камин, вам понадобится высокопроизводительный дымоход, такой как модель с температурой 650 ° C, специализированный дымоход для камина или система футеровки в каменном дымоходе.

Вставить дымоход внутри дома

Безусловно, самая большая ошибка, которую вы можете сделать при покупке нового дымохода, — это установить его снаружи вашего дома.Наружные дымоходы допускают утечку холодного воздуха и запахов в дом, когда в печи нет огня, и могут привести к дыму при пожаре. Вот почему.

Когда на улице холодно, теплый воздух в доме хочет подниматься, как горячий выхлоп из дымохода — это называется эффектом стеклопакета. Эффект стека создает зону небольшого низкого давления в нижней части дома и небольшое высокое давление на верхних уровнях дома. Плоскость нейтрального давления (NPP) находится между зонами высокого и низкого давления.Если в печи или камине нет огня, а воздух в наружной трубе охлаждается до температуры ниже комнатной, дымоход становится лучше, чем дымоход, и в дымоход всасывается холодный, зловонный воздух.

На дымоход, установленный внутри оболочки дома, не влияет низкое отрицательное давление в доме из-за эффекта дымовой трубы, потому что внутренний дымоход всегда имеет температуру в доме или выше. Плоскость нейтрального давления всегда движется в сторону больших утечек, поэтому большое отверстие в верхней части дымохода означает, что в дымоходе есть АЭС выше, чем в доме.Результатом является легкая струйка воздуха, направленная вверх через внутренний дымоход, когда огонь в приборе не горит.

Если дымоход поддерживается в тепле, находясь внутри дома, он всегда будет создавать большую тягу в режиме ожидания, чем дом создает эффект трубы. Образовавшаяся зона низкого давления у камина означает, что когда вы разжигаете огонь, он быстро разгорается без дыма.

Избавьте себя от горя: не упадите в ловушку из дымохода.

Этот камин будет иметь холодную обратную тягу и плохо освещаться.Найдите очаг в самом сердце своего дома

Это больше, чем банальная дань уважения домотканым ценностям, это ключ к успеху печи или камина. Если расположить очаг внутри дома, а не у внешней стены, дымоход будет подниматься через теплое пространство на большей части своей длины и выходить из крыши рядом с ее вершиной. Результат — отличные характеристики дымохода, на который не влияют низкие температуры или резкий ветер. Не делайте ошибку, размещая дымоход низко на карнизе крыши собора или в одноэтажной части двухэтажного дома.Если дымоход выходит из теплой части дома ниже его самого высокого уровня, дом может работать как дымоход лучше, чем дымоход.

Этот камин, расположенный в самом сердце дома, будет работать идеально. Расположив печь или камин так, чтобы дымоход мог подниматься прямо через самую высокую часть дома, вы получите максимальную производительность как от дымохода, так и от прибора.

Если верх дымохода находится ниже самого высокого жилого помещения в доме, холодный воздух будет вытекать из прибора, когда в нем нет огня.Простое поднятие дымохода редко помогает из-за чрезмерного охлаждения.

Ваш новый дымоход должен соответствовать правилам безопасности

Первоочередной задачей является обеспечение безопасности вашего нового дымохода, чтобы у вас не было беспокойства по поводу пожара, который подвергнет опасности ваш дом и семью. Вот варианты:

Металлический дымоход заводского изготовления

Для дровяной печи вы должны выбрать металлический дымоход с температурой 650 ° C (HT в США), который представляет собой высокоэффективный изолированный блок.Для каминов производитель укажет правильный дымоход, а ваш дилер может рассказать вам, какие есть варианты.

Кладка дымохода

Обычный дымоход из кирпича, блока или камня может быть подходящим вариантом, в зависимости от выбранного вами прибора. Существует несколько типов и марок футеровок, которые можно устанавливать в каменные дымоходы для улучшения их характеристик. Если у вас высокопроизводительный прибор, вам следует подумать о модернизированном лайнере. Обратите внимание, что облицовка полностью из нержавеющей стали является обязательной для установки каминных топок (только для Канады, но настоятельно рекомендуется).

Дайте дымоходу немного тепла

Вы могли подумать, что любое тепло, поступающее в дымоход вместе с выхлопом, является пустой тратой, но это не так. Дымоходу необходимо тепло, чтобы он оставался чистым и не содержал агрессивной влаги. Не бойтесь сжечь печь или камин горячим, хотя бы на короткое время, каждый раз, когда вы разжигаете огонь или перезаряжаете угли. Эта практика нагревает прибор и конструкцию дымохода и «грунтует» дымоход, чтобы обеспечить надежную тягу для остальной части цикла нагрева.

Сохраните вложения в дымоход

Дымоходы должны выдерживать коррозионные соединения, экстремальные температуры и повторяющиеся циклы нагрева и охлаждения.Каждый раз, когда дымоход нагревается, его материалы расширяются, а когда он остывает, они сжимаются. Это постоянное движение сказывается на стыках, уплотнениях и конструкционных материалах. Также существует вероятность накопления горючих отложений, называемых креозотом. Чтобы защитить свои вложения, регулярно проверяйте дымоход на наличие креозота и ежегодно проводите его профессиональную чистку и осмотр (правила пожарной безопасности требуют, чтобы дымоходы проверялись и чистились не реже одного раза в год). Следуя этому совету, ваши вложения будут защищены с помощью профилактического обслуживания до того, как произойдет серьезный ущерб.

Как осмотреть собственный дом, часть 1: Крыша и дымоход

Я недавно писал в блоге о том, насколько популярными стали проверки технического обслуживания домовладельцев, и сказал, что продолжу публикацию в блоге о том, как домовладельцы могут проводить свои собственные проверки технического обслуживания. Я уже писал в блоге о том, как потенциальные покупатели жилья могут проводить свои собственные поверхностные проверки дома (Контрольный список внешнего осмотра дома и Контрольный список внутреннего осмотра дома), но проверка технического обслуживания домовладельца немного отличается; эта проверка может быть гораздо более сложной, поскольку нет ограничений по времени.

Крыша

Лучший способ осмотреть крышу — пройтись по ее поверхности. Если это безопасно, заберитесь на крышу и осмотрите его. Нужна лестница? Я рекомендую Little Giant. Если ходить по крыше небезопасно, осмотрите ее, прислонив лестницу к краям в нескольких местах, чтобы лучше рассмотреть. Если это невозможно или небезопасно, обойдите снаружи и внимательно осмотрите крышу со всех сторон. При необходимости воспользуйтесь биноклем и медленно все просканируйте. Обратите особое внимание на южные части крыши; эти области почти всегда терпят неудачу первыми.Если есть скрученная или поврежденная черепица, вероятно, стоит провести дополнительную проверку у надежного подрядчика по кровле.

Немедленно устраняйте незакрепленную или отсутствующую черепицу. Однако иногда бывает сложно определить незакрепленную или отсутствующую черепицу с земли. Нажмите на фото ниже, чтобы увидеть большую версию; вы видите пропавшую черепицу?

Пропавшая черепица находилась на гребне, прямо у дерева.Щелкните здесь, чтобы увидеть снимок крупным планом. Опять же, если вы используете бинокль, чтобы осмотреть крышу, просматривайте все медленно. Этот вид проверки следует проводить не реже одного раза в год.

У меня есть несколько примеров других дефектов кровли, которые обычно можно увидеть с земли, в самом начале этого поста: http://www.structuretech2.com/2013/04/home-inspection-checklist-exterior/.

Также убедитесь, что защитный кожух установлен во всех местах, где края крыши заканчиваются у стен.Вытяжная перемычка — одна из самых дешевых, простых и наиболее важных частей для предотвращения серьезного повреждения дома водой. Я написал целую запись в блоге о перепрошивке здесь: Kickout Flashing

Если ветки деревьев соприкасаются с крышей или даже близко к крыше (или сайдингу), обрежьте их. Ветви деревьев препятствуют правильному высыханию крыши, обеспечивают легкий путь для вредителей, таких как еноты, проникнуть на крышу, и могут легко протереть дыры прямо через черепицу.

Если крыша покрыта мусором, например листьями и ветвями деревьев, очистите крышу.

Дымоходы для каменной кладки

Дымоходы можно полностью осмотреть, только поднявшись на крышу или используя лестницу высотой с дымоход, если дымоход расположен вдоль внешней стены. Возможно, самая важная часть дымохода для осмотра — это верхушка дымохода, которая пропускает воду и предотвращает проникновение воды.Если крона потрескалась или вымылась, вода может попасть в дымоход и вызвать его повреждение, а также попадание воды в дом. На фото ниже изображен венец дымохода, нуждающийся в ремонте или замене.

Если на дымоходах отсутствуют заглушки от дождя, добавьте их. Крышки от дождя могут иметь большое значение, когда дело доходит до предотвращения проникновения влаги и повреждения от влаги. Вот хороший pdf-файл из Контракта Куля с дополнительной информацией по этой детали: http: // www.kuhlscontracting.com/wp-content/uploads/case42-Chimney-Caps-Frost-Wedging.pdf. При установке дождевика рекомендуется использовать колпак со встроенным искрогасителем (экраном), который поможет защитить вас от вредителей.

Ищите поврежденные или отсутствующие кирпичи, трещины и недостающий раствор на стенах дымохода. Когда доходит до рекомендаций по ремонту каменной кладки стен дымохода, я обычно использую шило в качестве измерителя. Я никогда не делал это «политикой» и даже не думал об этом раньше, но пока я сижу здесь и пишу этот пост в блоге, я понимаю, что использую свое шило как руководство для вызова ремонта.Если я могу воткнуть шило в дыру в дымоходе, я вызываю его в ремонт.

Перекрытие дымохода также очень важно, но правильное и неправильное окладывание дымохода может само по себе занять пост в блоге. На фото ниже показан почти комичный пример плохой оклейки дымохода.

Если в вашем дымоходе образовалась куча черной грязи на пересечении стенок дымохода и крыши, это непрофессиональная установка или ремонт, который, вероятно, скоро выйдет из строя.Вызовите кого-нибудь, чтобы он переделал мигание, пока оно не протекло.

Другие дымоходы

Деревянные дымоходы, или деревянные дымоходы, особенно уязвимы для проникновения влаги и гниения стен, поскольку они полностью подвержены воздействию элементов со всех четырех сторон; ни софитов, ни водостоков. Поднимитесь на крышу или воспользуйтесь лестницей, чтобы хорошо рассмотреть любую деревянную загонку дымохода, особенно если дымоход облицован каким-либо сайдингом, который нужно заделать на концах, например, сайдингом внахлест.Древесина и старый древесный композитный сайдинг особенно подвержены гниению.

Если есть гнилой сайдинг, замените его. Если сайдингу нужен герметик на концах, достаньте пистолет для уплотнения и отправляйтесь в город. Для получения дополнительной информации о загонах для деревянных дымоходов щелкните здесь: Осмотр деревянных дымоходов.

Для вытяжных желобов с металлической крышкой убедитесь, что верхняя часть имеет уклон от центра дымохода, чтобы вода не попадала на верх дымохода. Если вода в пруду, то утечка воды через центр дымохода будет лишь вопросом времени.Я проверил несколько деревянных дымоходов для газовых каминов, где вода просачивалась прямо у вентиляционного отверстия, потому что металлическая крышка не была наклонена должным образом от центра, что позволяло воде стекать и протекать. На фотографиях ниже показана протекающая металлическая заглушка дымохода.

Чтобы выяснить причину протечки, я просто вылил пару галлонов воды на дымоход; Вскоре после этого в камин начала капать вода. Для справки, это было во время проверки по устранению неполадок, когда владелец пытался разобраться в причине утечки.Это не было традиционным домашним осмотром.

На сегодня все. На следующей неделе у меня будет информация об осмотре остальной части фасада вашего собственного дома.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение

Как предотвратить появление пятен на потолке вокруг вытяжного вентилятора в ванной

Новое сообщение

Как осмотреть свой собственный дом, часть 2: Управление водными ресурсами снаружи

Понимание — ключ к предотвращению проблемных участков с каменными дымоходами

Реставрационные работы в историческом здании показывают, что на недавно отремонтированном дымоходе устанавливают медный фартук.Фото: Джон Крукстон

Типов дымоходов почти столько же, сколько и автомобилей, но в этой статье я говорю о каменных дымоходах, и в частности, каменные дымоходы, торчащие из-под крутой крыши. Эти могут принять форму простого блока дымохода с идущей глиняной футеровкой дымохода от фундамента до крыши, вплоть до массивного камня или кирпича конструкции с двумя и тремя каминами, встроенными на разных уровнях жилой дом. Дымоходы могут служить несущими конструкциями и системами отопления для дом.Я работал в домах, где дымоходы устроены так, что горячий газ проходит вверх и вниз через конструкцию дымохода, нагревая кладки, прежде чем они выйдут из верхней части дымохода, позволяя этой нагретой массе часами излучать тепло внутри дома в дополнение к обычному отоплению система.

Однако в конечном итоге дымоход должен проходить через крышу. и в царство матери-природы, и нам, кровельщикам, приходится иметь дело с дождь и снег от работы обратно в здание.Большая часть этой задачи выполнено с помощью системы окладов на уровне крыши, но нам необходимо помните, что вода и лед также могут проходить через массу дымохода сам по себе и вызвать утечку внутри конструкции. Это причина специально упоминание каменных дымоходов в заголовке выше; когда кто-то имеет дело с дымоходы и вода, влага может поступать со всех сторон, и все из этих областей необходимо решить.

В процессе ремонта в нижней части крышки дымохода была прорезана капельная линия, чтобы вода не могла мигрировать по поверхности.

Я отчетливо помню, как много лет был в местном магазине снабжения. назад, когда кровельщик заказал «ведро для гидроизоляции на пять галлонов». В лучшем случае пластик кровельный цемент — это временное решение или заплатка, и в конечном итоге он должен оторваться. За свою долгую карьеру, работая на крышах, я работал над тысячами гонтовых крыш. а также многие сотни металлических, черепичных и сланцевых. Я не знала, смеялся или плакал, когда парень это сказал, но мне хотелось кричать: «Мигает не в ведре! »

Каменная кладка стен и дымоходов опирается на собственный фундамент и они движутся с другой скоростью, чем остальная часть здания.Вы должны позволить для этого движения, и вам нужно направить воду в нужном вам направлении. чтобы ему было легче стечь с крыши, чем в нее. Постоянный мигание позволяет перемещаться с сотнями мест, где металл может двигаться, всегда одновременно направляя воду ниже по плоскости крышу и по направлению к нижнему краю. Независимо от типа кровельного материала (черепица, плитка, шифер, металл, соломенная крыша и т. д.) и любой вид окладов металл, который вы используете, оклад всегда необходимо притереть, чтобы вода стекала внутрь направление перекрытия.В зависимости от уклона нахлест должен быть достаточный, чтобы обеспечить наихудший поток воды, который вы будете сталкиваться. Чем ровнее высота тона, тем больше вам нужно перекрытий. Менее 2/12 шаг, мы начинаем заниматься «плоской кровлей», и в этом есть свои проблемы, хотя принципы те же.

В рамках этого проекта по замене черепичной крыши были установлены новые медные перекрытия дымохода.

Я мог бы написать подробный метод зажигания дымохода, но на каждой проданной пачке черепицы напечатаны очень хорошие детали, и я осмелится сказать, что ни один из миллиона никогда не читается и даже не просматривается.В В этой статье я хочу объяснить причины, по которым в деталях указано, что они делать. В предыдущем абзаце я упомянул, что вам нужно упростить вода стекала с крыши, а не в нее. Это, по сути, принцип всего перепрошивки — и кровли, если уж на то пошло. Если вы боретесь с расход воды, вы потеряете 100 процентов времени. Примеры «борьбы с поток воды »будет, например, притиркой окладов в неправильном направлении, или, возможно, построить седло на обратной стороне дымохода и не расширять его достаточно далеко в сторону, чтобы вода задерживалась в нижних углах.Это также может быть что-то простое, например, слишком плотно обрезать черепицу или сланец. против вспышек. Как правило, всегда оставляйте зазор около 3/8 дюйма. между вертикальным изгибом гидроизоляции и срезом черепицы. Это будет позвольте воде очистить от мусора, сохраняя при этом герметичность соединения. Кроме того, не прижимайте контрпросветку к горизонтальной поверхности вспышки. Это также ограничит поток воды и может вызвать утечку.

Интересно отметить одну очень частую ошибку, которую я вырезка впадин предназначена для кровельщиков, чтобы не обрезать верхний угол черепицы в долина, как показано на всех упаковках.Вода поймает эту вершину угол, если он не обрезан, и проследите по верху черепицы, пока он проникает в оболочку крыши. Это касается всех долин, но в В данном случае я конкретно говорю о долинах, созданных, когда седло либо сверчок устанавливается за дымоходом. Также важно, чтобы , а не , разрезал черепицу долины в центр долины или нижняя точка. Держите линию разреза примерно на дюйм от центр долины, чтобы вода снова могла делать вашу работу за вас, очистка от мусора.Это также предотвратит попадание воды в верхний угол. долинной гальки.

Проблемы с дымоходами Осмотр и ремонт любых повреждений существующего дымохода — важная часть проектов по замене кровли на крутых склонах. Рыхлый раствор, трещины в самих кирпичах и сколотые поверхности — явные признаки повреждения водой.

Правильная прошивка имеет решающее значение, но многие из Проблемы, связанные с протечкой дымохода, связаны с самим дымоходом.До появления высокоэффективных печей большинство выхлопных газов из отопление здания пошло вверх по дымоходу. Когда эффективнее были введены печи, они уменьшили этот газ и лишнее потраченное тепло, но многие были выброшены в один и тот же дымоход. По определению, 50-процентная эффективность печь отводит половину энергии и нагревает дымоход, а агрегат на 80 процентов отводит только 20 процентов тепла в тот же объем, обогревая дом с остальными 80 процентами. Для создания сквозняков, необходимых для переноски, требуется тепло. влага из дымохода.Любой газ остынет, когда расширится, и мы решительно сокращение количества тепла при установке более эффективной печи. Если мы не уменьшайте размер дымохода, водяной пар может снова конденсироваться в воду прежде, чем он вырвется из дымохода. В основном это происходит в секция дымохода, непосредственно подверженная влиянию погодных условий, которая могла бы быть частью торчит над линией крыши. Много лет назад было обычным делом видеть лицо много кирпичей отслоились или откололись от остального кирпича.Это было вызванный конденсацией водяного пара, а затем насыщением кирпича, замерзанием, расширяясь и отламываясь от поверхности. Если у вас остался один из 80 процентов единиц, важно, чтобы у вас была гибкая металлическая футеровка дымохода меньшего размера установлен, чтобы уменьшить объем и увеличить скорость, с которой газы побег. Обычно это больше не проблема, так как большинство юнитов теперь 95 процента эффективности и вентилируются за пределы здания с помощью пластикового трубка.

Этот гранитный дымоход имеет признаки повреждения, вызванного миграцией воды под колпаком дымохода.

Очень немногие из построенных сегодня домов даже имеют каменную кладку. камин или дымоход, в основном из-за типа используемой печи и современного коды. Большинство установленных сегодня каминов — это блоки с нулевым зазором и в основном газовый прибор, похожий на газовую плиту. Многие старые дома, еще есть дровяные камины, их перевели на газовые, и это вызовет ту же проблему, что и переключение старых печей, если меньший рукав не устанавливается для уменьшения объема дымохода.Самый большой Проблема с этим переключателем заключается в том, что эффекты не проявляются сразу, но с задержкой, часто на несколько лет. Мы работали над большим проектом кондоминиума в г. в начале 70-х годов были десятки больших дымоходов, большинство с несколькими каминами на разных уровнях. Когда-то в 90-е у всех были газовые вставки установлены, не меняя размер вкладышей дымохода. Не все были проблемы с дымоходами; только те, которые использовали газовые журналы. Не важно как часто переделывали кирпичи на верхушках дымоходов, продолжали ломать и скалывание.Дефекты кирпича и трещины в крышках от воды Замерзание и расширение пара также вызывало регулярные утечки в дымоходах из-за ослабление ответных планок и пропуск воды через ступенчатые планки и оклады головной стены. Предостережение, которое следует усвоить, заключается в том, что существует причина и эффект, возникающий при каждом предпринятом действии, и перед внесением изменений важно провести некоторое исследование и определить, какие будут эффекты и какие необходимо сделать так, чтобы это не принесло больше вреда, чем пользы.Когда покрывая существующую конструкцию, также важно определить, какие еще изменения были сделаны в конструкции в прошлом.

Установка надлежащих строительных лесов часто является важным первым шагом в процессе ремонта дымохода.

Современные строительные нормы и правила делают новый дома построены более эффективно и менее подвержены подобным проблемам; тем не мение, есть миллионы старых домов, которые необходимо переоборудовать или переоборудовать. в некоторых случаях «исправлено» или «не исправлено», чтобы заставить их работать.

Одно большое преимущество, с которым мы работаем сегодня, заключается в том, что очень мало «крыши над крышами» делается на крутых крышах, так как в большинстве районов требуют снятия старой крыши перед установкой новой. Это будет позвольте заменить все окантовки. Если дымоходы все еще существуют, но больше не используются, может существовать возможность их снятия, если каркас заменен, а проем накрыт и накрыт крышей. Если это будет сделано, сделайте убедитесь, что вы опустите дымоход на высоту балок потолка, закройте его в этой точке и изолируйте над ней.

При замене кровли на существующую конструкцию важно осмотреть кровельную систему на предмет повреждений и определить, вносились ли в конструкцию какие-либо изменения в прошлом.

Если дымоход остается на месте, важно проверить и зафиксировать кладочную массу перед тем, как строить крышу, чтобы не повредить новую крышу. Установите новую систему гидроизоляции / встречной гидроизоляции и обязательно следуйте инструкциям, напечатанным на обертке битумной черепицы. Моя цель здесь не в том, чтобы изобретать велосипед, а в том, чтобы разобраться в том, что они говорят нам делать.Много лет назад был рекламный ролик с девизом: «Нехорошо дурачить матушку-природу». Правда в том, что вы не можете. С другой стороны, если вы работаете с гравитацией и природой, вы можете устранить множество проблем, с которыми мы боремся на крышах и в этом бизнесе. Выбор за вами.

Эта архитектурная деталь из Руководства NRCA по кровлям: Системы крутых крыш — 2017 показывает правильный метод мигания каменного дымохода. Деталь любезно предоставлена Национальной ассоциацией кровельных подрядчиков (NRCA).Упаковка для черепицы часто содержит специфические для продукта детали для гидроизоляции дымоходов и желобов, такие как эта диаграмма для черепицы CertainTeed’s Carriage House из 14-го издания Руководства по нанесению черепицы CertainTeed. Деталь любезно предоставлена CertainTeed.

Об авторе: Джон Р. Крукстон — кровельный подрядчик и консультант, расположенный в Каламазу, штат Мичиган. Он имеет более чем 60-летний опыт работы в кровельной индустрии и написал технические статьи для различных изданий под псевдонимом «Старая школа.”

Нравится:

Нравится Загрузка …

Как заменить воротник дымохода на крыше | Home Guides

Дымоходные воротники, также известные как штормовые воротники, предотвращают попадание дождя в отверстие, где дымоходная труба проходит через кровлю. Если вы заметили воду на чердаке или пятна от воды на потолке возле камина, воротник, вероятно, следует заменить. В отличие от заглушек дымохода, которые закрывают верхнюю часть дымоходов из каменной кладки, воротники дымохода подходят к дымовой трубе.Замена хомута требует нескольких инструментов и уверенности в работе на крыше.

Установка

Установите пояс для инструментов с молотком и отверткой, включая деревянный брусок, гибкую трубку из мастики для листового металла и универсальный нож.

Обвяжите один конец 1/4-дюймовой веревки вокруг верхней ступени удлинительной лестницы. Веревка используется для подъема нового хомута и должна быть достаточно длинной, чтобы доходить до земли, когда лестница поднимается над краем крыши.

Наденьте рабочие перчатки. Поставьте лестницу на край крыши рядом с местом расположения дымоходной трубы и вытяните ее так, чтобы верхний конец находился над краем крыши. Проденьте нижний конец троса через круглое отверстие в новом воротнике дымохода и завяжите его свободным узлом сверху.

Замена хомута

Осторожно поднимитесь на крышу по лестнице. Для скатной крыши займите место у трубы дымохода, поднимающейся вверх.На плоской крыше займите удобное положение.

С помощью отвертки ослабьте винт стяжной ленты в основании крышки дымохода. Возьмитесь за колпак заглушки и поверните заглушку, снимая ее с верхнего конца трубы дымохода. При необходимости поместите один конец деревянного бруска напротив нижнего края колпачка и постучите другим концом вверх молотком, чтобы сдвинуть колпачок. Снимите колпачок и отложите в сторону.

Возьмитесь за боковые стороны воротника дымохода и поворачивайте его в разные стороны, поднимая вверх и снимая с верхнего конца трубы дымохода.Отложите старый воротник в сторону.

Поднимите новый воротник за веревку и развяжите узел. Поместите хомут наверху трубы дымохода скошенными краями вниз. Сдвиньте его по трубе и прикрепите к верхнему краю кровельной планки.

Отрежьте кончик тюбика мастики канцелярским ножом. Сожмите трубку и нанесите мастику на верхний край воротника, где он встречается с дымоходной трубой.

Установите заглушку дымохода на верхнюю часть дымоходной трубы.Возьмитесь за внешние края крышки и отрегулируйте ее так, чтобы она располагалась ровно, а не под наклоном. Затяните ремешок с помощью отвертки.

Привяжите конец веревки к старому воротнику и опустите его на землю, прежде чем спускаться с крыши.

Ссылки

Советы

См. Технические характеристики камина, чтобы определить размер дымоходной трубы и воротника. Если руководство недоступно, снимите заглушку дымохода и измерьте диаметр основания, чтобы определить размер круглого отверстия в воротнике.
Мусор может накапливаться на старых дымоходных трубах, что затрудняет скольжение муфты вверх или вниз по трубе. Наденьте респиратор и удалите мусор металлической щеткой.

Предупреждения

Обратитесь к специалисту для замены хомута, когда крышка дымохода находится вне досягаемости, когда он стоит на крыше.
Не работайте на крыше во время сильного ветра или проливных дождей.
