Расстояние между лагами на полу: Шаг (расстояние) между лагами пола: таблицы, расчеты

таблица, шаг лаг из досок, через какое расстояние ложат, между половыми лагами под доску, фото и видео

Содержание:

Выбор деревянных брусков
Определение шага между соседними лагами
Установка каркаса на перекрытиях из дерева
Фиксация бруса на грунт
Устройство фундамента
Монтаж балок

Древесина остается по-прежнему популярным материалом для обустройства напольных покрытий в частных домовладениях и на дачах. Как правило, для укладки деревянного пола необходимо наличие конструкции из брусков, которую помещают на основное перекрытие. Для качественного монтажа необходимо знать, какое расстояние должно быть между лагами пола.

Выбор деревянных брусков

Почему так важен шаг между лагами пола? Расстояние, выбранное между брусками из натуральной древесины, напрямую влияет на прочность будущей конструкции.

При выборе бруса, такого как на фото, учитывают следующие моменты:

1. Как показывает практика, бруски для лагов следует выбирать исключительно из хвойной древесины, имеющей невысокую стоимость – это материал из сосен, елей, пихт. Когда в комнате может быть повышенная влага воздуха, лучше приобрести изделия из лиственницы. Несмотря на то, что на них цена выше, они не подвержены процессу гниения.
2. Чтобы сэкономить, приобретают пиломатериалы более низких сортов, влажность которых составляет не более 20 процентов.
3. Брусья нужно подбирать исключительно с прямоугольным сечением. Кроме этого, высота у них должна превышать ширину примерно в 1,5 – 2 раза. Благодаря такой форме и параметрам сечения, лаги смогут выдерживать значительные нагрузки.
4. Размеры брусков выбирают с учетом величины пролета, а точнее промежутка между деревянными элементами нижней обвязки. Также следует учитывать толщину применяемого теплоизоляционного материала. Если шаг лаг для пола-70 сантиметров при пролете помещения, равном 2, 3, 4, 5,6 метров, сечение изделий должно соответственно составлять 11х6, 15х8, 18х10, 20х15, 22х18 сантиметров.
5. В том случае, когда у ширины пролета промежуточное значение, следует выбрать наиболее приближенный вариант с учетом запаса прочности.
6. Покупая брус, необходимо его внимательно осмотреть, чтобы материал не имел дефектов. Прежде, чем выполнять расчет лаг для пола, нужно учитывать запас в размере 10-15% (прочитайте: «Как сделать расчет лаг пола – возможные варианты»).

Перед использованием древесину обрабатывают антисептическим средством, защищающим ее от грибков, плесени и вредных насекомых. С нижней стороны состав следует нанести 2 раза, но прежде, чем класть второй слой, нужно дать первому 4-5 часов для высыхания.

Определение шага между соседними лагами

Когда устанавливают лаги на пол — расстояние определяют с учетом толщины финишного покрытия. Изначально планируется укладка деревянного пола на лаги, и рассчитываются все размеры. Например, если для настила выбраны толстые прочные доски, брус можно применять сравнительно редко. В том случае, когда изделия для укладки пола приобретены тонкие, тогда их нужно размещать чаще.

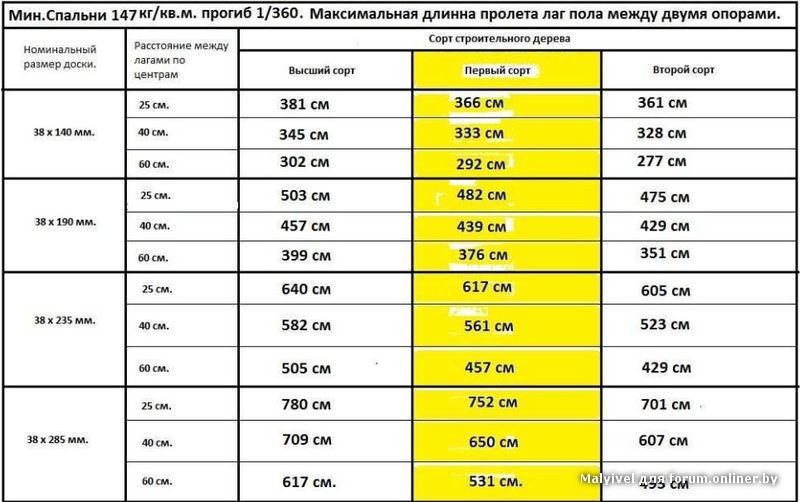

Как зависит между собой толщина напольной доски и расстояние между лагами пола таблица это наглядно демонстрирует. Например, изделие имеет толщину 20, 24, 30, 35, 40,45 или 50 миллиметров, тогда шаг установки брусьев должен составлять 30, 40 и 50, 60, 70, 80 и 100 сантиметров.

Узнать точнее расстояние между лагами пола поможет проведение расчетов:

1. Допустим, в комнате длина равна 11 метрам, а ширина брусков – 15 сантиметров. Если для пола выбраны доски 25-миллиметровой толщины, тогда шаг лаг для пола из досок составлять должен 40-50 сантиметров или в среднем 45 сантиметров.
2. Если количество лаг обозначить как х (неизвестная величина), в этом случае их ширина – 0,15х.
3. Первые деревянные изделия следует монтировать на расстоянии 3 сантиметров от стен, поэтому шаг между всеми элементами равен формуле 0.45∙(x-1).
4. Вычислить расстояние между половыми лагами поможет составленное уравнение, в котором длина комнаты равна ширине брусков плюс промежуток меж лагами плюс отступление от стен. Если подставить цифровые значения, тогда получится следующее уравнение с неизвестным: 11=0,15x+0,45(x-1)+0,06. Решив его, можно узнать, что х (число лаг) = 18,98. Округлив результат, получим 19.
5. Общий итог расстояний между всеми брусками составит: 11-0,06-19∙0,15=8,09 метра. Это значение нужно разделить на количество шагов: 8,09: (19-1) = 0,449. Таким образом, расстояние между лагами пола под доску должно быть равно 44.9 сантиметра.

Установка каркаса на перекрытиях из дерева

Лаги на деревянных перекрытиях домов обустраивают следующим образом:

1. Брусья нужно прикрепить к обвязочным балкам, а точнее к их боковинам.
2. Горизонтальность расположения лаг проверяют с помощью контрольной рейки, можно не задействовать подкладки.
3. Для фиксации используют шурупы диаметром 6 миллиметров. Необходимо, чтобы крепежные детали превышали ширину брусьев в 2-2,5 раза.
4. Далее в лагах и балках сверлят отверстия, и тогда деревянные изделия не треснут. Диаметр сверла должен быть на 2,5 миллиметров меньше, чем у шурупов.
5. Если балки расположены далеко одна от другой, необходимо обустроить двойные лаги. Для этого на балки крепят один ряд брусков, а поверх них следующий, но уже с меньшим шагом. Читайте также: «Как крепить половую доску правильно с помощью саморезов».

Фиксация бруса на грунт

Полы по лагам можно монтировать как по перекрытиям здания, так и по грунту.

Последовательность действий следующая:

1. Грунт разравнивают вручную и утрамбовывают. Можно для этих целей использовать большое бревно – к нему прибивают снизу доску толщиной 5 сантиметров и вместе с напарником передвигают по грунту и в итоге уплотняют почву. Доску следует брать немного больше, чем величина сечения бревна.

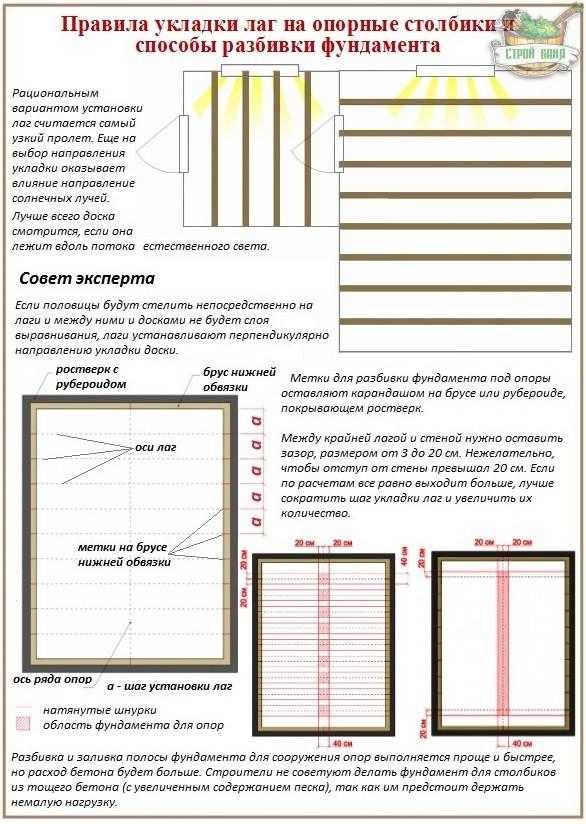

2. Потом размечают опоры для лагов. Если основой для каркасов выбраны балки нижней обвязки, разметку можно наносить прямо на брусья. Когда опорой является ростверк, накрытый сверху рубероидом, отметки придется делать на материале.
3. Промежуток между первыми деревянными элементами и стенами должен составлять 3 сантиметра.

Прежде чем смонтировать столбики для опор, нужно создать для них фундамент. Его обустраивают либо для каждого элемента, либо заливают под целый ряд. Минимальные параметры фундамента под столбики под лаги — 40х40 сантиметров при высоте 20 сантиметров, причем 5 сантиметров из них должны из грунта выступать.

Устройство фундамента

Технология создания фундамента:

1. От отметки на обвязочных балках откладывают по обе стороны по 20 сантиметров.
2. Между метками протягивают шнурок.
3. Аналогичную работу следует проделать и в плоскости, которая расположена перпендикулярно лагам. Это необходимо выполнить, чтобы наметить углы столбиков, устанавливаемых в местах пересечения шнурков.
4. После того как в углах вбиты колья, шнуры снимают.
5. Если фундамент обустраивается под ряд опорных элементов, шнурами размечают только крайние из них.
6. На размеченном месте снимают верхний слой почвы, трамбуют ее, насыпают слой щебня и уплотняют его.
7. Монтируют опалубку фундамента высотой 10 сантиметров. В ямы помещают полиэтиленовую пленку для гидроизоляции бетона.
8. Фундамент укрепляют каркасом из 8-миллиметровой арматуры, уложив его чуть ниже центра создаваемого бетонного слоя.
9. Затем заливают раствор, по составу аналогичный тому, что используют для фундамента здания. Чтобы он схватился, потребуется несколько дней.
10. Дальше следует гидроизоляционный слой из кусков рубероида, имеющих размер 40х40 сантиметров. Материал помещают непосредственно на раствор.
11. Кирпичи марки не менее м-100 выкладывают в высоту в два ряда, при этом верхний нужно смонтировать перпендикулярно длине бруса. Кладут их на песчано-цементный раствор.
12. Поверх кирпичей укладывают гидроизоляцию, а сверху закрепляют звукоизоляционные прокладки.

Монтаж балок

Сначала укладывают лаги-маяки, находящиеся первыми от стены. Их крепят с двухметровым промежутком друг от друга. Нужно проверять горизонтальность укладки элементов по отношению к грунту и одного элемента к другому. В том случае, когда лаги расположились неровно, участки, которые выступают, удаляют рубанком, а под прогибающиеся части помещают подкладки (детальнее: «Устройство деревянного пола на лагах – технология укладки»).

Потом монтируют промежуточные лаги, прикрепляя их к опорам при помощи уголков и саморезов. Крепежные элементы должны входить в дерево на 4-5 сантиметров. Другую сторону уголка фиксируют на опоре дюбелями. Читайте также: «Правильная установка лаг для пола – инструкция по монтажу».

Прочность и деревянного покрытия зависит от того, через какое расстояние ложат лаги для пола, и какая используется древесина.

Расстояние между лагами пола: таблица для расчета шага

Эксплуатационные характеристики пола, уложенного на лагах, зависят от того, какой шаг принят между опорными брусьями и какое сечение имеют сами брусья. Для расчета этих важных параметров необходимо разобраться в закономерностях, связанных с нагрузкой на пол и особенностями используемого материала.

Содержание статьи

Базовые данные для расчета

Лаги – это деревянные или выполненные из иного материала брусья прямоугольного сечения, которые укладываются на пол помещения с целью его выравнивания и создания надежной опоры для чистового настила.

Основная информация по лагам и конструкции полов представлена в статье «Деревянный пол на лагах: устройство своими руками». Для расчета наиболее важны следующие моменты.

Размеры помещения и планируемый режим его эксплуатации. Размеры и назначение помещения важны для определения длины пролета (необходимой длины лаг, цельных или составных), их положения и выбора древесины. Для проходных комнат или коридоров принято размещать каркас поперек направления движения. Соответственно, можно использовать короткие лаги. В комнатах с естественным освещением важно учесть направление световых лучей и их интенсивность. Если освещенность достаточна по нормам СНиП 23-05-2010, важно расположить лаги поперек направления светового потока. В этом случае они будут прогреваться (и деформироваться, стариться под действием нагрева) равномерно. На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (ель, сосна, пихта, смерека), для влажных – лиственница. В особо ответственных случаях применим дуб.

Тип опирания брусьев – на твердое основание (стяжка, железобетонная плита или кладка), на регулируемые или нерегулируемые опоры, по периметру помещения на выступы фундамента или ростверка. Опирание лаг напрямую связано с их расположением. При устройстве пола поверх перекрытия из деревянных или металлических балок лаги крепятся непосредственно к балкам. Если при этом расстояние между лагами пола не отвечает требуемому для настила (из условий прочности), то поверх первого слоя брусьев устраивается второй, с необходимым шагом. При этом выравнивание по уровню выполняется для первого слоя. На твердых основания или грунте лаги располагаются согласно нормам прочности.

Расположение брусьев – только в одну сторону или вдоль и поперек помещения. Каркас устраивается в виде решетки, если необходима повышенная прочность настила или планируется создание «плавающего пола». В обоих случаях соединение продольных и поперечных брусьев увеличивает не только прочность, но и жесткость конструкции, ее сопротивление деформации.

Сечение лаг. Выбирается в зависимости от толщины доски настила и пролета. Чем больше нагрузки и длиннее пролет – тем больше сечение бруса. Чем толще половая доска, тем больше можно увеличить пролет и уменьшить сечение брусьев.

Табличные данные

Анализ статистики и расчеты на основании данных о нагрузочной способности древесины хвойных пород (усредненной) позволили составить таблицу расстояний между лаг, вывести связь между толщиной досок (плит) настила и шагом опорных брусьев.

Важно: если проходимость комнаты повышена или планируется установка тяжелой мебели (оборудования), необходимо делать поправку. При этом увеличивается толщина половой доски, как и сечение брусьев, а размер между лагами уменьшается.

Для устройства пола на твердом (железобетонная плита) основании принимается минимально допустимое сечение брусьев и максимальное расстояние между ними. При создании настила в каркасном или деревянном доме учитывается не только полезная нагрузка на настил, но также собственный вес конструкции – брусьев, чернового настила, тепло-, звуко- и гидроизоляции, чистовой отделки.

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

5000 – 80х – 300(х-1) – 100, х = 12,1 балки.

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

5000 – 80х – 1000(х-1) – 100, х = 3,6 балки.

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

3000 – 150х – 300(х-1) – 100, х = 5,3 штуки.

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

3000 – 150х – 250(х-1) – 100, х = 6.

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Онлайн-калькуляторы

Для упрощения расчетов можно использовать онлайн-калькулятор. Однако для внесения данных в него необходимо предварительно определиться с сечением бруса, толщиной настила и какой шаг лаг пола принят.

Внимание: в данном калькуляторе различаются понятия «черновой пол» и «половая доска». Имеется в виду двуслойный дощатый настил, при котором сначала укладывают доски чернового пола с промежутком в 2 см (для компенсации температурной и влажностной деформации), а потом создается настил из половых досок и они проходят финишную обработку (лакировку, покраску).

Заключение

Зная, какое расстояние должно быть между лагами и какой настил будет использоваться, можно достаточно быстро определить итоговое количество пиломатериалов и рассчитать затраты. При вычислениям рекомендуется давать запас не менее 10% на незамеченный при покупке брак досок и брусьев, возможные проблемы при укладке и другие непредвиденные обстоятельства.

Размер, пролет и расстояние между балками перекрытия: Требования IRC

Размеры, пролеты и расстояние между балками перекрытия являются важными аспектами каркаса дома.

Длина пролета балок относится к длине одной балки между опорными балками.

Размер балки зависит от глубины и ширины балки пола.

Наиболее распространенное расстояние между балками деревянного пола составляет 16 дюймов..2″ и 24″ также приемлемы. Для конкретного пролета это расстояние может варьироваться в зависимости от вида пиломатериала, сорта и условий нагрузки.

В этой статье рассказывается о различных размерах и пролетах балок перекрытия, а также о том, как их выбирать.

Базовая конфигурация балки.

Требования к размерам балок перекрытия, пролету и расстоянию между ними

Наиболее часто используемым кодом для определения размеров, пролета и расстояния между балками перекрытия является Международный жилой кодекс. Требования кода основаны на ряде факторов.

Предельные значения зависят от типа используемой древесины, сортов древесины и расстояния между ними.

Следующие таблицы являются типичными примерами требований и соответствующих расстояний и длин пролетов, рекомендованных IRC.

Таблицы, представленные в нормах, основаны на типе древесины, из которой изготовлены балки, сорте балок, а также в условиях стационарной и динамической нагрузки.

43 SPAN)3 SPAN)3 SPAN)3 SPAN) Douglas fir-larch

Расстояние между лагами	Пиломатериалы	Марка дерева	2×6	2×8	2×10
(дюймы)			(FT-In)	Spans (FT-In)	(FT-In)	(FT-In)	(FT-In)	#1	12-0	15-10	20-3
12	Douglas fir-larch	#2	11-10	15-7	19-10
12	Hem-fir	#1	11-7	15-3	19-5
12	Hem-fir	#2	11-0	14-6	18 -6
12	Southern pine	#1	11-10	15-7	19-10
12	Southern pine	#2	11-3	14-11	18-1
12	Ель-сосна-пихта	#1	11-3	14-11	19-0
12	Spruce Pine-Fir	#2	11-3	14. 114444444444444444444444	11-3	141414444444444444444943

IRC Span and Spacing Chart Under 30psf Live Load and 10psf Dead Load

Joist Spacing	Lumber	Grade	2×6	2×8	2×10
(inches)			Spans (ft-in)	Spans (ft-in)	Spans (ft-in)
24	Douglas fir-larch	#1	9-7	12- 4	15-0
24	Douglas fir-larch	#2	9-3	11-8	14-3
24	Hem-fir	#1	9-2	12-1	14-10
24	Hem-fir	#2	8-9	11-4	13-10
24	Southern pine	#1	9-4	12-4	14-8
24	Southern Pine	#2	8-6	10-10	12-10
24	. 8-11	11-6	14-1
24	Справа-пин-фир	#2	8-11	11-6	14-1

IRC Span и Squisting Live Live Life Live Live Tail Tail Live Live Load Live Load Load Load Tail Tail Table

222222 2 Dead Table

2 40002 2 40002 2 40002 40002 2 40002 40002 40002 2 40002 40002 2 40002 40002 40002 40002 40002 2 40002 40002 40002 2 40002 40002 40002 2 40002. предоставить информацию о пролете и размерах балок с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой жилого спального места 30 фунтов на квадратный фут.

При разработке стандартных значений также учитывались такие факторы, как детали крепления и грузоподъемность.

Аналогичным образом информация о пролетах и ​​размерах для большего количества типов уклонов и условий нагрузки представлена ​​в Международном жилищном кодексе.

Таблицу R502.3.1 (1) и Таблицу R502.3.1(2) Международного жилищного кодекса можно использовать для определения максимальной длины и размеров балок.

При условии, что статическая нагрузка не превышает 20 фунтов на квадратный фут, а жилая динамическая нагрузка составляет менее 40 фунтов на квадратный фут.

IRC также определяет стандартную длину пролета для консольных балок перекрытия, используемых для поддержки внешней несущей стены с легким каркасом в Таблице R502.3.3

ИРЦ.

Для балок шириной более 12 дюймов IRC рекомендует блокировать или перекрывать балки.

Максимальный пролет балок перекрытия

Максимальный пролет балок перекрытия для пиломатериалов из южной сосны класса SS при расстоянии 16 дюймов и временной нагрузке 30 фунтов на квадратный фут в соответствии с Международный жилой кодекс 2021 года выглядит следующим образом.

Размер балки	Максимально допустимый пролет (футы-дюймы)
2×6	11′-2″	0044	14′-8 «
2×10	18′-9″
2×12	22′-10 «

. динамическая нагрузка

Превышение максимально допустимого пролета может привести к провисанию балки.

Чтобы отремонтировать провисшие балки, вам необходимо укрепить балки снизу.

Сращивание балок является распространенным методом, который можно использовать для укрепления, придания жесткости и поддержки здания.

Подробнее читайте здесь:

• Как далеко может пролететь 2×6 без поддержки?

Размеры и пролеты для других типов балок перекрытий

Деревянные балки – размеры и пролеты

Помимо традиционных пиломатериалов, балки также изготавливаются из инженерной древесины.

Инженерная древесина обеспечивает большую прочность при меньшем собственном весе.

Инженерные двутавровые балки обычно доступны длиной до 48 футов. Однако максимальная длина, которую они предлагают, составляет около 60 футов.

 Глубина двутавровых балок варьируется от 9 ½ до 16 дюймов, а ширина — от 2 ½ до 3 ½ дюймов.

Глубина проектируемой двутавровой балки обычно сохраняется на уровне 9 ½”, но может быть увеличена до 16”, также стенка может быть сделана толще.

Длина может быть укорочена в соответствии с размерами дома. Стандартного кода для инженерных балок не существует.

Вместо этого производители предоставляют руководства пользователя, в которых указываются пределы пропорций и расстояние между инженерными балками.

Деревянные балки, как правило, более распространены в больших зданиях, чем в жилых домах.

Различные пролеты двутавровых балок.

Фермовые балки — размер и пролет

Фермовые балки также представляют собой эффективную разновидность балок, обладающую преимуществами по сравнению с традиционными деревянными балками.

Ферменные балки обеспечивают большую прочность, требуются в меньших соотношениях и имеют встроенные отверстия, исключающие необходимость сверления отверстий.

Более того, при использовании ферменных балок возможна большая длина пролета по сравнению с традиционными балками.

Деревянные ферменные балки.

Как и для инженерных балок, для ферменных балок нет международных кодов. Вместо этого производители создают руководства пользователя.

Следующие данные о пролете фермы и размерах предоставлены компанией Alpine Engineered Products.

Центральный расстояние	Общая нагрузка (Dead+Live)	Глубина фермы	SPAN	Предел отклонения
16 ”	5555.
.0043 12”	22’2”	L/360
16”	55psf	14”	24’11”	L/360
19.2”	55psf	12 ”	20’9”	L/360
19. 2”	55psf	14”	22’8”	L/360

Truss Span and Spacing Chart from Alpine Engineered Products

I-образные балки: размер и пролет

Двутавровые балки спроектированы таким образом, потому что их форма лучше всего противостоит как изгибающим, так и поперечным силам.

Стенки передают изгибающие моменты, а полки передают усилия сдвига.

Как и в случае ферменных балок, для двутавровых балок не существует стандартных кодов для определения их пролетов и размеров. Это связано с тем, что на рынке существует множество вариантов двутавровых балок.

Таким образом, производители обязаны предоставить таблицу пролетов двутавровой балки с указанием ее спецификаций и предельных значений пропорций.

Таким образом, при выборе двутавровых балок необходим подробный обзор литературы и профессиональная консультация.

Вариант инженерных балок.

Какие размеры балок используются в строительстве?

Как правило, балка пола 2×8 или 2×10 является наиболее популярным вариантом. Не существует установленных размеров, которые должны использоваться в жилищном строительстве.

Деревянные балки размером 2×10 все чаще заменяются инженерными балками перекрытий в новых конструкциях.

По сравнению с балками 2×10, инженерные балки могут иметь большую длину, хотя они и дороже.

Спецификации балок различных размеров доступны в IRC 2018.

Старые дома раньше строились из балок 2×6. 2×6 уже не так распространены, но вы все еще можете найти их характеристики в жилищном кодексе.

Как выбрать пролет и размер балки перекрытия

Если вы инженер, строитель или обычный человек, пытающийся построить собственный дом, вам нужно будет следовать установленному критерию, чтобы выбрать размер и пролет балки.

Во-первых, вам нужно посмотреть, какие балки доступны в вашем районе. Поскольку доступная балка будет зависеть от материала, доступного в вашей местности.

Важно выбирать балки из хорошего материала и качества, чтобы впоследствии избежать возможного обрушения.

Далее вам необходимо определить постоянную и переменную нагрузку вашей среды.

Это можно определить, посоветовавшись с другими строителями в вашем районе или связавшись с местными строительными компаниями.

После этого вам нужно будет определить пропорции комнаты, которую вы хотите построить, и соответственно выбрать размер балок.

Многие размеры могут удовлетворить ваши требования, поэтому вы должны выбирать, исходя из экономичности и доступности.

Приняв во внимание вышеуказанные требования, вы сделаете первоначальный выбор в IRC или в местном руководстве по строительству.

Важно учитывать длину, необходимую для сверления отверстий в балках и для установки балок на балки.

Балка должна опираться на деревянную поверхность на 1,5 дюйма.

Следует также отметить, что фактические размеры балок несколько меньше, чем указано, из-за процессов отделки.

Учтите, что ваши местные балки изготовлены из древесины южной сосны и имеют сорт 2.

Затем убедитесь, что статическая и динамическая нагрузки не превышают 10 фунтов на квадратный фут и 30 фунтов на квадратный фут соответственно.

Учтите, что вы выбрали для своего проекта балки 2×10.

Тогда, согласно таблицам, представленным в IRC, длина ваших балок будет 18 футов 1 дюйм, а расстояние между ними будет 12 дюймов.

Какое расстояние между балками наиболее распространено?

Согласно данным IRC, стандартное расстояние между балками составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма.

Из четырех вариантов шаг 19,2 дюйма набирает все большую популярность и в настоящее время используется в ферменных балках, I балках, а также в традиционных балках.

Коды не содержат указаний по расстоянию более 24 дюймов. Если вы хотите выйти за пределы этого, скажем, 30 дюймов или 35 дюймов, вы должны делать это на свой страх и риск.

Однако большинство местных властей не разрешают включать интервалы, которых нет в местных руководствах пользователя и кодах.

Факторы, влияющие на пролеты и расстояние между балками перекрытия

Существуют различные факторы, которые необходимо учитывать перед определением длины и размера элементов балок.

К ним относятся тип древесины, сорт древесины, постоянные и временные условия нагрузки и другие размеры балок (толщина стенки и полки и т. д.).

Другими второстепенными факторами, которые могут или не могут учитываться, являются требования к сверлению отверстий, условия крепления и форма пола, на который будет опираться (простой или консольный и т. д.).

Очевидно, что чем больше размер балки и чем ближе расстояние между балками, тем большую нагрузку она сможет выдержать.

Однако эта концепция не всегда эффективна. Это связано с тем, что пролеты и размеры становятся ограниченными в зависимости от размера строящегося помещения.

Таким образом, инженеры должны тщательно выбирать оптимальные размеры, длину и расстояние между балками, чтобы выдерживать требуемую нагрузку в пределах требуемого размера помещения.

Факторы, имеющие решающее значение для определения правильных размеров и пролетов балок пола, включают

• Тип дерева
• Сорт древесины
• Ширина и глубина древесины
• Условия нагрузки

Породы древесины

Породы древесины широко распространены в природе. Каждая порода древесины имеет свою характерную прочность. Некоторые из них менее гибкие, чем другие.

Как правило, древесина, которая растет медленнее, значительно прочнее той, которая растет быстрее.

Различные породы дерева

В качестве альтернативы более слабая древесина может быть восстановлена ​​быстрее.

Обычные виды древесины, произрастающие на западе, включают южную сосну, красное дерево и ель среди прочих.

При изготовлении балок традиционно используется местная древесина, для которой существуют стандартные коды, определяющие пролет и расстояние между балками.

Однако в наши дни инженерная древесина также приобрела значительную популярность.

Инженерная древесина изготавливается из ряда производных древесины, что делает ее легче по весу и более прочной.

Такая древесина позволяет использовать в строительстве еще большие пролеты.

Для очень длинных пролетов используются стальные балки перекрытия вместо деревянных.

Сорт пиломатериалов

Сорт относится к качеству древесины. Он классифицирует количество дефектов пиломатериалов.

К порокам относятся изгибы, чешуйки, кривизны, чашечки, сучки, расколы и закрутки и т.д.

Чем меньше пороков в древесине, тем выше ее прочность. Обычно для изготовления лаг используют пиломатериалы сорта 1 или 2.

Более широко используется степень 2. У него мало дефектов, и допускаются сучки, если они хорошо расположены.

Пиломатериалы сортов 3 и 4, как правило, не рекомендуются, поскольку балки служат опорой для полов и потолков.

Различные дефекты древесины

Размеры древесины

Длина панелей балки также зависит от ширины и глубины балки.

Ширина значительно важнее толщины панели.

Например, деревянная балка 2×6 имеет ширину около 12 футов, а 2×10 — более 20 футов.

Размеры также зависят от формы балки.

В дополнение к прямоугольным массивным панелям балки обычно имеют I-образную форму, так как эта форма считается более эффективной.

Нагрузки

Другим важным фактором при определении длины балок и расстояния между ними является величина нагрузки, которую они должны нести.

Обсуждаемая нагрузка относится к нагрузкам на перекрытия, которые должны нести балки. Нагрузки на пол подразделяются на временные и стационарные.

Для обеих этих категорий существуют ограничения, влияющие на длину пролета и расстояние между балками.

Значение постоянной нагрузки для жилых блоков установлено в коде в пределах от 10 до 20 фунтов на квадратный фут. Принимая во внимание, что динамическая нагрузка варьируется от 30 до 40 фунтов на квадратный фут.

Для разных значений нагрузки требуются разные длины и расстояния.

Заключение

Длина пролетов и размеры балок крайне важны для определения заранее, чтобы впоследствии можно было избежать каких-либо поломок или обрушения.

Для этого важно понимать, какие факторы влияют на пролеты, размеры и расстояние между балками.

После того, как вы поняли основные параметры, вы можете перейти к выбору правильного размера и пролета балок для вашего строительного проекта.

Чтобы помочь вам с вашим дизайном, в вашем распоряжении есть несколько кодов, таких как IRC, для консультации и создания.

Однако эти коды не учитывают все типы балок.

С ферменными балками, двутавровыми балками и всеми типами инженерных балок следует обращаться отдельно.

Для этого вы можете обратиться к имеющейся литературе по их пролету и расстоянию или проконсультироваться с вашими местными или международными производителями.

Производители обязаны предоставить руководство, в котором указаны различные спецификации и пределы размеров их инженерных изделий (таких как балки).

Часто задаваемые вопросы (FAQ)

Насколько далеко вы можете установить балку пола 2×6?

Типичная балка 2×6 может иметь длину до 10 футов 9 дюймов при расстоянии между центрами 16 дюймов. Предполагается, что в качестве пиломатериала используется лиственница пихты Дугласа 2-го сорта и нагрузка 30 фунтов на квадратный фут.

Какой длины могут быть балки пола 2×8?

Пролет для деревянной балки 2×8 составляет от 16 до 23 футов. Пролет для 2×8 варьируется в зависимости от породы и сорта древесины, а также от условий нагрузки.

2×10 годятся в качестве балок перекрытия?

2×10 до сих пор являются наиболее распространенным вариантом изготовления балок перекрытий и перекрытий в жилищном строительстве. Помимо того, что они предлагают длинные пролеты, они остаются самым дешевым вариантом, обеспечивающим лучшее соотношение цены и качества.

Основы балочных перекрытий

Балочные пролеты могут не приходить в голову большинству самодельщиков, но балочные пролеты есть везде: над нашими головами в потолочных балках и под нашими ногами в качестве балок пола. Без правильно рассчитанных и построенных пролетных строений не выдаются разрешительные документы и не строятся здания. Изучите некоторые основы балочных пролетов и то, как они влияют на ваш дом — и на вашу следующую реконструкцию дома.

Пролет балки перекрытия

Пролет балки перекрытия — это расстояние, которое может охватывать конструктивный элемент, такой как балка, от одного конца до противоположного конца. На пролет балки влияет множество факторов, включая, помимо прочего, пройденное расстояние, ширину и толщину балки, тип материала и расстояние между балками.

Что такое пролеты балок пола

Большие балки пола могут нести большую нагрузку, а расстояние между балками также увеличивает несущую способность пола.

Тем не менее, больше не всегда лучше, когда строители строят дом или добавляют пристройку к комнате. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен 2 х 10 балками, а не 2 х 12, могут быть очень важными. Таким образом, задача строителей состоит в том, чтобы выбрать балки, соответствующие нагрузке, которую они несут, при максимальном использовании пространства.

Вычисление грузоподъемности и выбор правильных размеров балок перекрытия и расстояния между ними — более сложная задача, чем вы можете себе представить, поскольку здесь задействовано множество переменных:

• Порода древесины
• Сорт пиломатериала
• Ширина и толщина досок
• Расстояние между балками
• Нагрузка на пол
• Длина пролета балок

Также доступны инженерные деревянные балки для пола, которые имеют свои собственные размеры и требования к расстоянию.

Нажмите «Воспроизвести», чтобы узнать о пролетах балок перекрытия

Породы дерева

Разные породы дерева имеют разные прочностные характеристики, при этом у одних прочность на изгиб намного выше, чем у других. Как правило, медленнорастущие виды имеют больше годичных колец на дюйм и, следовательно, значительно сильнее, чем быстрорастущие деревья. Это также относится к деревьям одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.

Общие виды, используемые для внутреннего обрамления, включают:

• Сосна желтая южная и пихта Дугласа обладают высокой прочностью на изгиб.
• Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
• Красный кедр западный, сосна белая восточная и сосна пондероза имеют низкую прочность на изгиб.

Сорт пиломатериалов

Чем меньше дефектов содержится в пиломатериале, тем прочнее он будет. Более высокие сорта пиломатериалов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее.

Распространенным выбором для каркаса конструкции является пиломатериал 2 сорта. Хотя они и не такие прочные, как пиломатериалы более высоких сортов, недостатков пиломатериалов 2-го сорта, как правило, недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов 3-го или 4-го сорта для структурного каркаса.

Совет

Если вы собираете доски вручную, проверьте их на наличие сучков и других дефектов. Дефекты доски могут сделать ее непригодной для использования в качестве лаг.

Размер пиломатериалов

На прочность данной балочной доски наиболее сильно влияет ширина доски сверху донизу. Ширина значительно важнее толщины доски.

Например, балка, сделанная из двойных брусков 2 x 6, может охватывать расстояние примерно на 25% больше, чем одинарная балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева как сдвоенный 2 х 6.

Нагрузка

Пролет балки также зависит от веса, прикладываемого к полу. Нагрузки на пол описываются с использованием двух измерений: постоянной нагрузки и динамической нагрузки.

Постоянная нагрузка для жилого строительства обычно считается около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Постоянная нагрузка

Понятие динамической нагрузки относится к общей нагрузке на пол, включая мебель, людей и другие хранящиеся объекты.

Для жилых этажей динамическая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя она варьируется в зависимости от местоположения в доме.

К динамическим нагрузкам на первом этаже предъявляются более высокие требования, чем к временным нагрузкам на втором этаже (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола в гараже над подвалом потребуется 50 фунтов на квадратный фут или выше.

С другой стороны, недоступное чердачное помещение может иметь динамическую нагрузку всего 20 фунтов на квадратный фут.

Столы для балок

Пролет балки относится к измерению, охватываемому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им соответствующие пролеты балок для каждого вида пиломатериалов, размера и расстояния.

Всегда следует сверяться с местными строительными нормами, поскольку в нестандартных ситуациях могут потребоваться другие рекомендации по пролету. Точные расчеты пролетов балок пола могут быть выполнены только инженером-строителем или подрядчиком.

В этой таблице приведены минимальные размеры балок пола для балок, расположенных на расстоянии 16 дюймов и 24 дюймов по центру (o.c.) для пиломатериалов 2 сортов с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой 40 фунтов, что типично для обычных жилых домов. строительство:

	Сосна желтая, Пихта Дугласа		Красное дерево Болиголов, ель		Западный красный кедр, Сосна белая восточная
Размер балки	16″ о. к.	24″ o.c.	16″ о.к.	24″ o.c.	16″ о.к.	24″ o.c.
2×6	9 футов 9 дюймов	8 футов 3 дюйма	8 футов 8 дюймов	7 футов 6 дюймов	7 футов 6 дюймов	6 футов 3 дюйма
2×8	12 футов 8 дюймов	10 футов 8 дюймов	11 футов 0 дюймов	10 футов 2 дюйма	10 футов 5 дюймов	8 футов 6 дюймов
2×10	16 футов 0 дюймов	13 футов 0 дюймов	14 футов 6 дюймов	12 футов 4 дюйма	12 футов 9 дюймов	10 футов 5 дюймов
2×12	18 футов 6 дюймов	15 футов 0 дюймов	17 футов 6 дюймов	14 футов 4 дюйма	14 футов 9 дюймов	13 футов 0 дюймов

Строители и подрядчики могут корректировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств. Например, там, где высота потолка является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой открытой планировки, можно выбрать более крупные балки, сделанные из более прочных пород пиломатериалов.

Когда балка имеет значение больше всего

Если вы занимаетесь своими руками, вам не нужно знать о пролетах балок, чтобы покрасить ванную комнату или добавить напольное покрытие. Но есть некоторые случаи, когда пролеты балок могут иметь для вас значение:

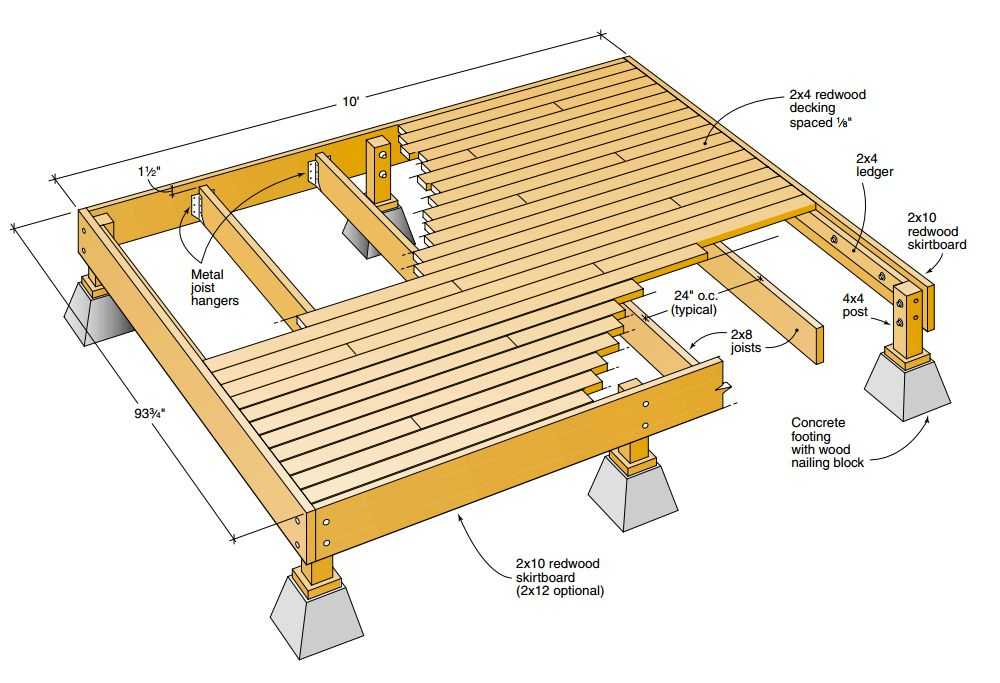

• Строительство террасы
• Создание полноразмерной пристройки сбоку или сзади нашего дома
• Добавление второго этажа к дому
• Пристройка к дому
• Добавление большой ванны
• Установка джакузи на внешней террасе

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях.
