Опубликовано Таблица дюбелей, размеры дюбелей
Главная \ Размеры дюбелей \ Таблица дюбелей, размеры дюбелей
Дата публикации: 03.04.2018 12:08
Размеры дюбелей S и количество в упаковке
| Размер | Диметр сверления, мм | Диаметр шурупа, мм | Клиличество в упаковке, шт |
| Дюбель 4×20 | 4 | 1000 | |
| Дюбель 5×25 | 5 | 3.00-3.5 | 2000 |
| Дюбель 6×25 | 5 | 3.5-4.5 | 1000 |
| Дюбель 6×30 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×35 | 6 | 3.5-4.5 | 1000 |
| Дюбель 8×30 | 8 | 4.5-6.00 | 1000 |
| Дюбель 8×40 | 8 | 4. 5-6.00 | 1000 |
| Дюбель 8×50 | 8 | 4.5-6.00 | 1000 |
| Дюбель 10×50 | 10 | 6.00-8.00 | 500 |
| Дюбель 12×60 | 12 | 8.00-10.00 | 200 |
Размеры дюбелей К и количество их в упаковке
| Размер | Диаметр сверления, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель 5×30 | 5 | 3,0-3,5 | 2000 |
| Дюбель 5×40 | 5 | 3,0-3,5 | 1000 |
| Дюбель 6×25 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×30 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×35 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×40 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×50 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×60 | 6 | 3,5-4,5 | 1000 |
| Дюбель 8×30 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×40 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×50 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×60 | 8 | 4,5-6,0 | 500 |
| Дюбель 8×80 | 8 | 4,5-6,0 | 500 |
| Дюбель 10×60 | 10 | 6,0-8,0 | 500 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 250 |
| Дюбель 12×70 | 12 | 8,0-10,0 | 250 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 150 |
Размеры дюбелей T и количество их в упаковке
| Размер | Диаметр шурупа, мм | Количество в упаковке, шт | |
| Дюбель 5×25 | 5 | 3,0-3,5 | 2000 |
| Дюбель 6×25 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×30 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×35 | 6 | 3,5-4,5 | 1000 |
| Дюбель 8×30 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×40 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×50 | 8 | 4,5-6,0 | 1000 |
| Дюбель 10×50 | 10 | 6,0-8,0 | 500 |
| Дюбель 12×60 | 12 | 8,0-10,0 | 250 |
| Дюбель 14×70 | 14 | 8,0-10,0 | 250 |
| Дюбель 16×80 | 16 | 12,0-14,0 | 150 |
| Дюбель 20×100 | 20 | 16,0-18,0 | 100 |

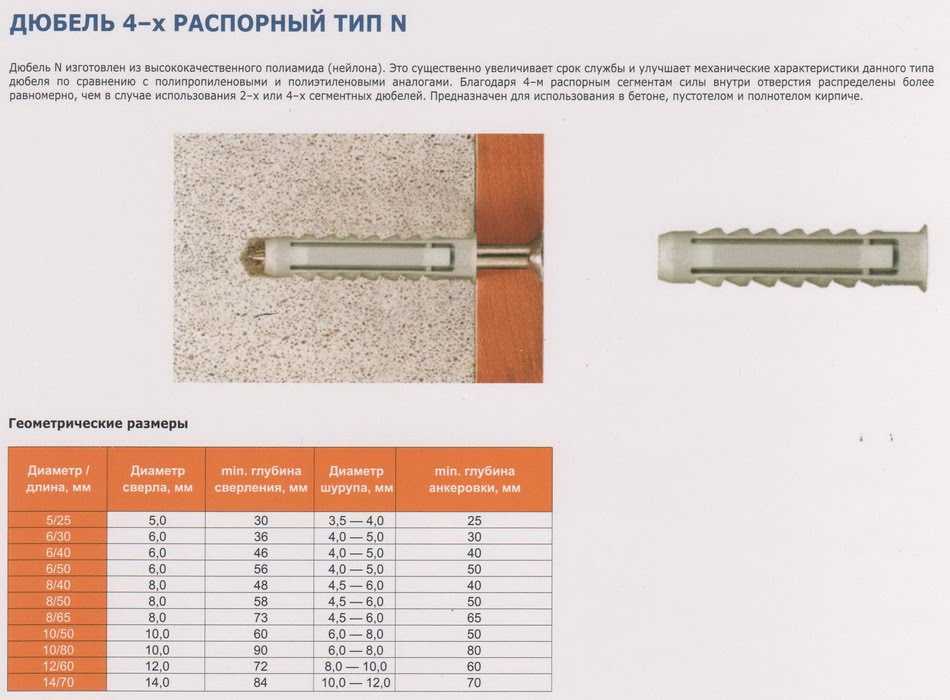

Размеры дюбелей из нейлона и количество в упаковке
| Размер | Диаметр сверления, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель 5×25 | 5 | 3,0-3,5 | 1000 |
| Дюбель 6×30 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×40 | 6 | 3,5-4,5 | 1000 |
| Дюбель 6×50 | 6 | 3,5-4,5 | 1000 |
| Дюбель 8×40 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×50 | 8 | 4,5-6,0 | 1000 |
| Дюбель 8×65 | 8 | 4,5-6,0 | 500 |
| Дюбель 10×50 | 10 | 6,0-8,0 | 500 |
| Дюбель 10×80 | 10 | 6,0-8,0 | 250 |
| Дюбель 12×60 | 12 | 8,0-10,0 | 250 |
| Дюбель 14×40 | 14 | 8,0-10,0 | 250 |
Размеры дюбелей U и количество в упаковке
| Размер | Диаметр сверления, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель универсальный с бортиком | |||
| Дюбель 5×32 | 5 | 3. 00-3.5 | 1000 |
| Дюбель 6×37 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×42 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×52 | 6 | 3.5-4.5 | 1000 |
| Дюбель 8×52 | 8 | 4.5-6.00 | 500 |
| Дюбель 8×72 | 8 | 4.5-6.00 | 500 |
| Дюбель 10×61 | 10 | 6.00-8.00 | 500 |
| Дюбель 12×71 | 12 | 8.00-10.00 | 250 |
| Дюбель универсальный потай | |||
| Дюбель 5×32 | 5 | 3.00-3.5 | 1000 |
| Дюбель 6×37 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×42 | 6 | 3.5-4.5 | 1000 |
| Дюбель 6×52 | 6 | 3.5-4.5 | 1000 |
| Дюбель 8×52 | 8 | 4. 5-6.00 | 500 |
| Дюбель 8×72 | 8 | 4.5-6.00 | 500 |
| Дюбель 10×61 | 10 | 500 | |
| Дюбель 12×71 | 12 | 8.00-10.00 | 250 |
Размеры дюбелей потолочных и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель с бортиком 6×51 | 6 | 3.5-4.5 | 1000 |
| Дюбель потай 6×51 | 6 | 3.5-4.5 | 1000 |
Размеры дюбель гвоздя и количество в упаковке
| Размер | Диаметр дюбель гвоздя, мм | Количество в упаковке, шт | |
| Дюбель гвоздь гриб | |||
| Дюбель гвоздь 6х40 | 6 | ||
| Дюбель гвоздь 6х50 | 6 | 50 | |
| Дюбель гвоздь 6х60 | 6 | 50 | |
| Дюбель гвоздь потай | |||
| Дюбель гвоздь 5х30 | 5 | 100 | |
| Дюбель гвоздь 5х50 | 5 | 100 | |
| Дюбель гвоздь 6х40 | 6 | 100 | |
| Дюбель гвоздь 6х50 | 6 | 50 | |
| Дюбель гвоздь 6х60 | 6 | 50 | |
| Дюбель гвоздь 6х80 | 6 | 50 | |
| Дюбель гвоздь 8х60 | 8 | 50 | |
| Дюбель гвоздь 8х80 | 8 | 50 | |
| Дюбель гвоздь 8х100 | 8 | 50 | |
| Дюбель гвоздь 8х120 | 8 | 50 | |
Размеры дюбеля рамного и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | |
| Дюбель рамный нейлоновый | |||
| Дюбель с бортиком | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
| Дюбель рамный нейлоновый | |||
| Дюбель потай | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
| Дюбель рамный полипропиленовый | |||
| Дюбель с бортиком | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
| Дюбель потай | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель 12×100 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×120 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×160 | 12 | 8,0-10,0 | 50 |
| Дюбель 12×200 | 12 | 8,0-10,0 | 50 |
| Дюбель 14×100 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×140 | 14 | 8,0-10,0 | 50 |
| Дюбель 14×200 | 14 | 8,0-10,0 | 50 |
| Дюбель 16×140 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×200 | 16 | 12,0-14,0 | 50 |
| Дюбель 16×250 | 16 | 12,0-14,0 | 50 |
Размеры дюбеля рамного фасадного и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель рамный потай | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×140 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×160 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×200 | 10 | 6,0-8,0 | 50 |
| Дюбель фасадный с бортиком | |||
| Дюбель 10×80 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×100 | 10 | 6,0-8,0 | 50 |
| Дюбель 10×120 | 10 | 6,0-8,0 | 50 |
Размеры дюбеля кровельного и количество в упаковке
| Размер (длина дюбеля), мм | Диаметр дюбеля, мм | Диаметр самореза, мм | Количество в упаковке, шт |
| Дюбель 20 | 15 | 4,8 | 1500 |
| Дюбель 50 | 15 | 4,8 | 900 |
| Дюбель 60 | 15 | 4,8 | 800 |
| Дюбель 80 | 15 | 4,8 | 600 |
| Дюбель 100 | 15 | 4,8 | 500 |
| Дюбель 120 | 15 | 4,8 | 400 |
| Дюбель 130 | 15 | 4,8 | 400 |
| Дюбель 140 | 15 | 4,8 | 400 |
| Дюбель 160 | 15 | 4,8 | 300 |
| Дюбель 180 | 15 | 4,8 | 200 |
| Дюбель 200 | 15 | 4,8 | 200 |
Размеры дюбелей фасадных для теплоизоляции и количество в упаковке
| Размер дюбеля | Диаметр дюбеля, мм | Диаметр гвоздя, мм | Количество в упаковке, шт |
| Дюбель фасадный для теплоизоляции с нейлоновым гвоздем | |||
| Дюбель 10×90 | 10 | 5,6 | 400 |
| Дюбель 10×110 | 10 | 5,6 | 400 |
| Дюбель 10×120 | 10 | 5,6 | 400 |
| Дюбель 10×140 | 10 | 5,6 | 300 |
| Дюбель 10×160 | 10 | 5,6 | 300 |
| Дюбель 10×180 | 10 | 5,6 | 200 |
| Дюбель 10×200 | 10 | 5,6 | 200 |
| Дюбель 10×220 | 10 | 5,6 | 200 |
| Дюбель фасадный для теплоизоляции с металлическим гвоздем | |||
| Дюбель 10×90 | 10 | 5,6 | 400 |
| Дюбель 10×110 | 10 | 5,6 | 400 |
| Дюбель 10×120 | 10 | 5,6 | 400 |
| Дюбель 10×140 | 10 | 5,6 | 300 |
| Дюбель 10×160 | 10 | 5,6 | 300 |
| Дюбель 10×180 | 10 | 5,6 | 200 |
| Дюбель 10×200 | 10 | 5,6 | 200 |
| Дюбель 10×220 | 10 | 5,6 | 200 |
Размеры дюбеля винтового кровельного и количество в упаковке
| Размер | Диаметр дюбеля, мм | Количество в упаковке, шт |
| Дюбель 18х70 | 18 | 700 |
| Дюбель 18х110 | 18 | 500 |
| Дюбель 28х70 | 28 | 500 |
| Дюбель 28х110 | 28 | 400 |
Размеры дюбеля для газобетона и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель винтовой | |||
| Дюбель белый | |||
| Дюбель 8х55 | 8 | 3,5-4,5 | 100 |
| Дюбель 10х60 | 10 | 6,0-8,0 | 100 |
| Дюбель 14х80 | 14 | 8,0-10,0 | 100 |
| Дюбель черный | |||
| Дюбель 8х55 | 8 | 3,5-4,5 | 100 |
| Дюбель 10х60 | 10 | 6,0-8,0 | 100 |
| Дюбель 14х80 | 14 | 8,0-10,0 | 100 |
| Дюбель раскладной | |||
| Дюбель белый 6х52 | 6 | 3,5-4,5 | 250 |
| Дюбель черный 6х52 | 6 | 3,5-4,5 | 250 |
Размеры дюбеля driva для гипсокартона и количество в упаковке
| Размер | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель со сверлом 12х32 | 12 | 8,0-10,0 | 500 |
| Дюбель 15х23 | 15 | 12,0-14,0 | 500 |
Размеры дюбель бабочки и количество в упаковке
| Размер дюбеля | Диаметр дюбеля, мм | Диаметр шурупа, мм | Количество в упаковке, шт |
| Дюбель 8х28 | 8 | 4,5-6,0 | 500 |
| Дюбель 10х50 | 10 | 6,0-8,0 | 500 |
Размеры самореза со сверлом и количество в упаковке
| Размер | Длина самореза, мм | Количество в упаковке, шт |
| Саморез сверлоконечный 4,8х50 | 50 | 100 |
| Саморез сверлоконечный 4,8х60 | 60 | 100 |
| Саморез сверлоконечный 4,8х70 | 70 | 100 |
| Саморез сверлоконечный 4,8х80 | 80 | 100 |
| Саморез сверлоконечный 4,8х90 | 90 | 100 |
| Саморез сверлоконечный 4,8х100 | 100 | 100 |
| Саморез сверлоконечный 4,8х120 | 120 | 100 |
| Саморез сверлоконечный 4,8х140 | 140 | 100 |
| Саморез сверлоконечный 4,8х160 | 160 | 100 |
| Саморез сверлоконечный 4,8х200 | 200 | 100 |
| Саморез сверлоконечный 4,8х250 | 250 | 100 |
Размеры нейлонового гвоздя и количество в упаковке
| Размер | Длина гвоздя, мм | Количество в упаковке, шт |
| Гвоздь 5,6х93 | 93 | 100 |
| Гвоздь 5,6х113 | 113 | 100 |
| Гвоздь 5,6х123 | 123 | 100 |
| Гвоздь 5,6х143 | 143 | 100 |
| Гвоздь 5,6х163 | 163 | 100 |
| Гвоздь 5,6х183 | 183 | 100 |
| Гвоздь 5,6х203 | 203 | 100 |
| Гвоздь 5,6х223 | 223 | 100 |
Дюбель для бетона: характеристики, размеры и цены
Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии.
Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.
Оглавление:
- Что представляют собой дюбеля?
- Классификация и технические параметры
- Цены
Виды и характеристики крепежа для бетона
Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.
Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу.
Ввиду неоднородности кладки требуется:
- втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
- увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.
Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.
Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.
Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:
- универсальный;
- распорный;
- гвоздь;
- бабочка;
- фасадный;
- КВТ;
- GB;
- химический.
Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм. Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.
1. Распорный.
Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.
2. Бабочка.
Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.
3. Универсальный.
Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей.
Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.
4. Гвоздь.
На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.
Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.
Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.
5. Фасадные виды.
Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки).
Втулка и металлический винт изготовлены из ударопрочных материалов.
6. Химический.
Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.
7. КВТ.
Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.
8. GB.
Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.
9. Саморезы.
Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).
Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).
Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:
- Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.
- Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.
Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.Расценки
Стоимость анкера выше обычного дюбель-гвоздя, но его правильная работа зависит от достаточной прочности бетона, в который устанавливается крепеж.
| Марка, размеры | Тип монтажа | Фасовка, шт | Цена, руб |
| Шуруп Tech-Krep 7,5×52 | Вкручивается в гильзу | 8 | 90 |
| СОРМАТ Дюбель-гвоздь 6х80 мм потайной | Вкручивается в гильзу | 100 | 720 |
| 6х40 мм с потайной манжетой | Вкручивается в гильзу | 200 | 390 |
| 6х40 для монтажа рам, стоек, ГВЛ | Вкручивается в гильзу | 1 | 1 |
| StarQuick 6х40 мм | Забивной | 1 | 20 |
| SORMAT LYT LK-SP 8х80мм цилиндрический | Забивной | 2 | 44 |
| 6х40мм L с цилиндрической манжетой | Забивной | 200 | 390 |
| 4,5х30 для ПЦ-84 | Забивной | 1 кг | 110 |
Фасадный 10×90 с забивным пласт. гвоздем KOELNER | Забивной | 250 | 610 |
| Анкер BIT-PESF (газо-, пенобетон, бетон) | Химический | 300 мл | 800 |
| Анкер 6х40 | Болт с гайкой | 1 | 7 |
| Анкер 6х60 | Болт с гайкой | 1 | 8 |
| Анкер 6х75 | Болт с гайкой | 1 | 9 |
Таблица станочных штифтов
ANSI ASME
Связанные ресурсы: оборудование
Таблица штифтов машинных штифтов ANSI ASME
ANSI ASME Руководство по оборудованию
Таблица американского национального стандарта с закаленным грунтом для машинных штифтов. ANSI ASME B18.8.2
Штифты ANSI для шлифования машин (закаленные) поставляются в двух сериях диаметров: стандартная серия с базовым диаметром на 0,0002 дюйма больше номинального диаметра, предназначенная для первоначальной установки; и серия увеличенного размера, имеющая базовый диаметр на 0,001 дюйма больше номинального диаметра, предназначенная для замены.
Все размеры указаны в дюймах
Номинальный размер | Диаметр штифта, А | Точка | Корона | Корона | ||||||
Стандартная серия | Увеличенная серия | |||||||||
Базовый | Макс. | Мин. | Базовый | Макс. | Мин. | Макс. | Мин. | Макс. | Мин. | |
1⁄16 | 0,0627 | 0,0628 | 0,0626 | 0,0635 | 0,0636 | 0,0634 | 0,058 | 0,048 | 0,020 | 0,008 |
5⁄64 | 0,0783 | 0,0784 | 0,0782 | 0,0791 | 0,0792 | 0,0790 | 0,074 | 0,064 | 0,026 | 0,010 |
3⁄32 | 0,0940 | 0,0941 | 0,0939 | 0,0948 | 0,0949 | 0,0947 | 0,089 | 0,079 | 0,031 | 0,012 |
1⁄8 | 0,1252 | 0,1253 | 0,1251 | 0,1260 | 0,1261 | 0,1259 | 0,120 | 0,110 | 0,041 | 0,016 |
5⁄32 | 0,1564 | 0,1565 | 0,1563 | 0,1572 | 0,1573 | 0,1571 | 0,150 | 0,140 | 0,052 | 0,020 |
3⁄16 | 0,1877 | 0,1878 | 0,1876 | 0,1885 | 0,1886 | 0,1884 | 0,180 | 0,170 | 0,062 | 0,023 |
1⁄4 | 0,2502 | 0,2503 | 0,2501 | 0,2510 | 0,2511 | 0,2509 | 0,240 | 0,230 | 0,083 | 0,031 |
5⁄16 | 0,3127 | 0,3128 | 0,3126 | 0,3135 | 0,3136 | 0,3134 | 0,302 | 0,290 | 0,104 | 0,039 |
3⁄8 | 0,3752 | 0,3753 | 0,3751 | 0,3760 | 0,3761 | 0,3759 | 0,365 | 0,350 | 0,125 | 0,047 |
7⁄16 | 0,4377 | 0,4378 | 0,4376 | 0,4385 | 0,4386 | 0,4384 | 0,424 | 0,409 | 0,146 | 0,055 |
1/2 | 0,5002 | 0,5003 | 0,5001 | 0,5010 | 0,5011 | 0,5009 | 0,486 | 0,471 | 0,167 | 0,063 |
5⁄8 | 0,6252 | 0,6253 | 0,6251 | 0,6260 | 0,6261 | 0,6259 | 0,611 | 0,595 | 0,208 | 0,078 |
3⁄4 | 0,7502 | 0,7503 | 0,7501 | 0,7510 | 0,7511 | 0,7509 | 0,735 | 0,715 | 0,250 | 0,094 |
7/8 | 0,8752 | 0,8753 | 0,8751 | 0,8760 | 0,8761 | 0,8759 | 0,860 | 0,840 | 0,293 | 0,109 |
1 | 1.0002 | 1.0003 | 1.0001 | 1.0010 | 1.0011 | 1.0009 | 0,980 | 0,960 | 0,333 | 0,125 |
0000
Номинальный размер | Одиночная сдвигающая нагрузка, | Рекомендовано | |
Макс. | Мин. | ||
1⁄16 | 400 | 0,0625 | 0,0620 |
5⁄64 | 620 | 0,0781 | 0,0776 |
3⁄32 | 900 | 0,0937 | 0,0932 |
1⁄8 | 1 600 | 0,1250 | 0,1245 |
5⁄32 | 2 500 | 0,1562 | 0,1557 |
3⁄16 | 3 600 | 0,1875 | 0,1870 |
1⁄4 | 6 400 | 0,2500 | 0,2495 |
5⁄16 | 10 000 | 0,3125 | 0,3120 |
3⁄8 | 14 350 | 0,3750 | 0,3745 |
7⁄16 | 19 550 | 0,4375 | 0,4370 |
1/2 | 25 500 | 0,5000 | 0,4995 |
5⁄8 | 39 900 | 0,6250 | 0,6245 |
3⁄4 | 57 000 | 0,7500 | 0,7495 |
7/8 | 78 000 | 0,8750 | 0,8745 |
1 | 102 000 | 1.0000 | 0,9995 |
0000
Все размеры указаны в дюймах.
Нажмите на картинку, чтобы увеличить
a Непредпочтительные размеры, не рекомендуемые для использования в новых конструкциях
b Увеличение длины с шагом 1/16 дюйма до 3/8 дюйма, с шагом 1/8 дюйма с 3/8 дюйма до 1 дюйма , с шагом 1/4 дюйма от 1 дюйма до 2 1/2 дюйма и с шагом 1/2 дюйма выше 2 1/2 дюйма. Допуск по длине составляет ± 0,010 дюйма.
c Эти размеры запрессовочных отверстий обычно используются для запрессовки станочных штифтов стандартной серии в такие материалы, как мягкая сталь и чугун. В других материалах, таких как алюминиевое или цинковое литье под давлением, предельные размеры отверстий обычно уменьшаются на 0,0005 дюйма для увеличения сопротивления запрессовке.
Связанный:
- Таблица допусков при установке установочного штифта с проскальзыванием и прессовой посадкой
- Уравнения напряжения сдвига и калькулятор для установочного штифта Метрические установочные штифты ISO
- в соответствии с DIN EN ISO 8734
- Авиационная шпилька, стопорное кольцо, установочный штифт, болт, гайка Справочное руководство Таблица № 6
- Конструкция для прессовой посадки установочного штифта
- Болт или штифт в уравнении одиночного сдвига и калькуляторе
- Калькулятор анализа напряжения сдвига и растяжения для одиночного и двойного болта в соответствии с AISC 9издание
- Болт или штифт в уравнении двойного сдвига и калькуляторе
Артикул:
Штифты штифта для закаленной шлифовки американского национального стандарта ANSI/ASME B18.
8.2
Размеры штифта DIN 7
- Домашний
- Крепеж DIN
- DIN 7 / ISO 2338: штифты (допуск M6)
Эквивалентные стандарты
- ISO 2338
- ЧСН 22150
- Номер детали 85021
- УНИ 1707
| д1 м6 | р | c макс. |
|---|---|---|
| 0,8 | 0,8 | 0,12 |
| 1 | 1 | 0,15 |
| 1,5 | 1,5 | |
| 2 | 2 | 0,3 |
| 2,5 | 2,5 | 0,4 |
| 3 | 3 | 0,45 |
| 4 | 4 | 0,6 |
| 5 | 5 | 0,75 |
| 6 | 6 | 0,9 |
| 8 | 8 | 1,2 |
| 10 | 10 | |
| 12 | 12 | 1,8 |
«> 0,23
«> 1,5| д1 | л | Вт |
|---|---|---|
| 0,8 | 3 | 0,012 |
| 0,8 | 4 | 0,016 |
| 0,8 | 5 | 0,020 |
| 0,8 | 6 | 0,024 |
| 0,8 | 8 | 0,032 |
| 0,8 | 10 | 0,040 |
| 0,8 | 12 | 0,048 |
| 1 | 3 | 0,018 |
| 1 | 4 | 0,025 |
| 1 | 5 | 0,032 |
| 1 | 6 | 0,038 |
| 1 | 8 | 0,050 |
| 1 | 10 | 0,062 |
| 1 | 12 | 0,074 |
| 1,5 | 3 | 0,044 |
| 1,5 | 4 | 0,058 |
| 1,5 | 5 | 0,072 |
| 1,5 | 6 | 0,085 |
| 1,5 | 8 | 0,113 |
| 1,5 | 10 | 0,141 |
| 1,5 | 12 | 0,168 |
| 1,5 | 14 | 0,195 |
| 1,5 | 16 | 0,225 |
| 2 | 4 | 0,105 |
| 2 | 5 | 0,130 |
| 2 | 6 | 0,155 |
| 2 | 8 | 0,203 |
| 2 | 10 | 0,253 |
| 2 | 12 | 0,302 |
| 2 | 14 | 0,351 |
| 2 | 16 | 0,405 |
| 2 | 18 | 0,521 |
| 2 | 20 | 0,500 |
| 2 | 24 | 0,598 |
| 2,5 | 4 | 0,165 |
| 2,5 | 5 | 0,204 |
| 2,5 | 6 | 0,243 |
| 2,5 | 8 | 0,320 |
| 2,5 | 10 | 0,397 |
| 2,5 | 12 | 0,474 |
| 2,5 | 14 | 0,55 |
| 2,5 | 16 | 0,627 |
| 2,5 | 18 | 0,705 |
| 2,5 | 20 | 0,782 |
| 2,5 | 24 | 0,937 |
| 3 | 4 | 0,245 |
| 3 | 5 | 0,300 |
| 3 | 6 | 0,355 |
| 3 | 8 | 0,466 |
| 3 | 10 | 0,577 |
| 3 | 12 | 0,688 |
| 3 | 14 | 0,799 |
| 3 | 16 | 0,910 |
| 3 | 18 | 1,020 |
| 3 | 20 | 1. 130 |
| 3 | 24 | 1.350 |
| 4 | 5 | 0,440 |
| 4 | 6 | 0,640 |
| 4 | 8 | 0,840 |
| 4 | 10 | 1.040 |
| 4 | 12 | 1,230 |
| 4 | 14 | 1.440 |
| 4 | 16 | 1,630 |
| 4 | 18 | 1,830 |
| 4 | 20 | 2. 030 |
| 4 | 24 | 2.430 |
| 4 | 28 | 2,820 |
| 4 | 32 | 3.210 |
| 4 | 36 | 3,60 |
| 4 | 40 | 4,00 |
| 5 | 6 | 1,02 |
| 5 | 8 | 1,33 |
| 5 | 10 | 1,64 |
| 5 | 12 | 1,95 |
| 5 | 14 | 2,26 |
| 5 | 16 | 2,57 |
| 5 | 18 | 2,88 |
| 5 | 20 | 3,80 |
| 5 | 24 | 3,91 |
| 5 | 28 | 4,42 |
| 5 | 32 | 5,03 |
| 5 | 36 | 5,65 |
| 5 | 40 | 6,27 |
| 5 | 45 | 7. 03 |
| 5 | 50 | 7,80 |
| 6 | 8 | 1,97 |
| 6 | 10 | 2,41 |
| 6 | 12 | 2,85 |
| 6 | 14 | 3,29 |
| 6 | 16 | 3,73 |
| 6 | 18 | 4,17 |
| 6 | 20 | 4,61 |
| 6 | 24 | 5,50 |
| 6 | 28 | 6,40 |
| 6 | 32 | 7,30 |
| 6 | 36 | 8. 19 |
| 6 | 40 | 9.08 |
| 6 | 45 | 10.20 |
| 6 | 50 | 11.30 |
| 6 | 60 | 13,50 |
| 8 | 10 | 4,37 |
| 8 | 12 | 5,16 |
| 8 | 14 | 5,95 |
| 8 | 16 | 6,74 |
| 8 | 18 | 7,53 |
| 8 | 20 | 8,31 |
| 8 | 24 | 9,89 |
| 8 | 28 | 11. 50 |
| 8 | 32 | 13.00 |
| 8 | 36 | 14,60 |
| 8 | 40 | 16.20 |
| 8 | 50 | 20.10 |
| 8 | 60 | 24.00 |
| 8 | 70 | 28.00 |
| 8 | 80 | 32.00 |
| 10 | 12 | 8,24 |
| 10 | 14 | 9,47 |
| 10 | 16 | 10,70 |
| 10 | 18 | 11,90 |
| 10 | 20 | 13. 20 |
| 10 | 24 | 15,60 |
| 10 | 28 | 18.00 |
| 10 | 32 | 20,60 |
| 10 | 36 | 23.10 |
| 10 | 40 | 25,50 |
| 10 | 45 | 28,60 |
| 10 | 50 | 31,70 |
| 10 | 60 | 37,90 |
| 10 | 70 | 44. 10 |
| 10 | 80 | 50,30 |
| 10 | 90 | 56,50 |
| 10 | 100 | 62,70 |
| 12 | 14 | 13,80 |
| 12 | 16 | 15,60 |
| 12 | 18 | 17.40 |
| 12 | 20 | 19.20 |
| 12 | 24 | 22,80 |
| 12 | 28 | 26. 40 |
| 12 | 32 | 30.00 |
| 12 | 36 | 33,60 |
| 12 | 40 | 37,20 |
| 12 | 45 | 41,70 |
| 12 | 50 | 46,20 |
| 12 | 60 | 55,20 |
| 12 | 70 | 64.10 |
| 12 | 80 | 73.00 |
| 12 | 90 | 82. |
