Опубликовано УЗО, или дифференциальный автомат? Что выбрать?
03.06.2021
Электроприборы давно вошли в наш повседневный обиход, и далеко не всегда мы воспринимаем их, как источник повышенной опасности. Самое известное устройство защиты электросетей, как бытовых, так и промышленных, это, конечно, автоматический выключатель. Его назначение – отключать питание электроцепи при возникновении короткого замыкания, или перегрузки в сети. Но опасности не ограничиваются лишь перегрузками и коротким замыканием. Существует еще масса причин, которые могут привести к пожарам, или даже к поражению человека электрическим током. К ним можно отнести дисбаланс токов в фазном и нулевом проводах, снижение сопротивления изоляции провода, нарушение изоляции провода в месте соединения проводов, прикосновение к токоведущим частям приборов и т.п. Во всех этих случаях автоматический выключатель просто не сработает.
Для обеспечения электробезопасности при возникновении подобных ситуаций служат устройства защитного отключения (УЗО), и автоматические выключатели дифференциального тока (АВДТ), или «дифавтоматы».
Прежде чем определить, чем же мы должны руководствоваться при выборе того, или иного прибора, давайте разберемся – в чем отличие УЗО от автоматического выключателя? В отличие от обычного автоматического выключателя, устанавливаемого только на фазный провод, УЗО подключается к обоим проводникам – и к фазному, и к нулевому. В конструкцию УЗО входит схема, сравнивающая ток в фазном и нулевом проводниках. Если эти токи равны — утечка тока отсутствует. Как только появляется разница между токами фазного и нулевого проводов – срабатывает устройство и разрывает обе линии – и фазную, и нулевую.
Основным параметром устройства защитного отключения является «Номинальный отключающий дифференциальный ток» (IDn). Для человеческой жизни опасность представляют токи свыше 30мА. Поэтому УЗО с номинальным током утечки 30мА возможно считать универсальными, т.к. они защищают от поражения электрическим током, возгорания, и позволяют подключать достаточно большие нагрузки без ложных срабатываний.
После того, как мы разобрались, что такое УЗО и для чего оно нужно, можно перейти к автоматам дифференциального тока. Тут все гораздо проще. По сути, такое устройство представляет собой решение «два в одном» — автоматический выключатель и УЗО в общем корпусе. Подбор дифавтомата по номинальному току и время-токовой характеристики, практически, полностью соответствует подбору обычного автоматического выключателя.
- 10мА для установки на линии, в которых установлено только одно мощное устройство, или потребитель, в котором сочетаются два опасных фактора: электричество и вода (посудомоечная машина, электрический водонагреватель и т.п.).
- 30мА для линий с группой розеток и наружного освещения.
Класс дифференциальной защиты показывает от утечек токов какого типа защищает это устройство. Выбор класса защиты определяется от типа нагрузки. Так, если это техника с микропроцессорами, то используется класс А. Для линий освещения, или включения простых устройств подойдет класс АС. Подключение автоматов класса S и G имеет смысл для многоуровневых систем защиты. Обозначения и расшифровка классов защиты находятся в таблице:
| Буквенное обозначение | Графическое обозначение | Расшифровка | Область применения |
|---|---|---|---|
| АС | Реагирует на переменный синусоидальный ток | Ставят на линии, к которым подключена простая техника без электронного управления | |
| А | Реагирует на синусоидальный переменный ток и пульсирующий постоянный | Применяется на линиях, от которых запитывается техника с электронным управлением | |
| В | Улавливает переменный, импульсный, постоянный и сглаженный постоянный. |
В основном применяется на производстве с большим количеством разнообразной техники | |
| S | С выдержкой времени отключения 200-300 мс | В сложных схемах | |
| G | С выдержкой времени отключения 60-80 мс | В сложных схемах |
Теперь можно вернуться к главному вопросу – что же выбрать? Как такового прямого ответа на этот вопрос нет… Основное отличие УЗО от АВДТ состоит в их функциях, стоимости, способе подключения и занимаемого места в щитке. Однако есть один момент – надежность устройства. Чем устройство проще, тем выше его надежность. И в этом смысле дифавтомат проигрывает УЗО. А что использовать – каждый потребитель решает самостоятельно.
как отличить и что выбрать
Довольно часто при оборудовании домашних электрических сетей приходится решать, что лучше УЗО или дифавтомат что выбрать и как подключить.
Для того, чтобы принять правильное решение, необходимо знать основные функции каждого защитного устройства. Оба прибора способны создать безопасные условия для работы и проживания, обеспечить защиту от поражения электротоком, при условии правильного выбора, подключения и дальнейшей эксплуатации.
Содержание
Функции дифференциального автомата
Дифференциальные автоматы относятся к категории защитных устройств, выполняющих одновременное отключение фазы и нуля при возникновении аварийных ситуаций. Данные устройства способны одновременно отслеживать наличие коротких замыканий и токовых утечек, отключая питание в обоих случаях.
В дифавтоматах успешно совмещаются функции стандартного автоматического выключателя и устройства защитного отключения. Главным назначением дифавтомата является защита в случае прикосновения к оголенным проводам или частям оборудования, находящимся под напряжением из-за каких-либо повреждений. Дифференциальные автоматы рассчитаны на различные номиналы рабочих токов и токов утечки.
Каждый прибор разделяется на две функциональные части. Сюда входит двух- или четырехполюсный автоматический выключатель и модуль, защищающий от поражения электротоком. Для монтажа устройства используется DIN-рейка, что позволяет занимать меньше места в щитке по сравнению с отдельно взятыми приборами (автомат и УЗО).
Все дифференциальные автоматы обладают быстродействием, составляющим всего 0,04 секунды. За счет этого обеспечивается адекватная замена УЗО и защита от поражения электротоком. Немаловажную роль эти приборы играют в защите различных устройств и оборудования от перегрузок, возникающих при аварийных ситуациях. Конструкция дифавтомата позволяет максимально быстро отключать питание на любых участках сети при скачках напряжения более 250 вольт.
Таким образом, дифференциальные автоматы отличаются высокой скоростью срабатывания. Они способны эффективно защитить оборудование при рабочих перегрузках и скачках напряжения. Данные защитные устройства могут эксплуатироваться в температурном диапазоне от -25 до +500С, они обладают большим порогом износостойкости.
Фактически, УЗО с автоматом в одном корпусе дали возможность получить отдельный защитный прибор с расширенными функциями.
Особенности эксплуатации УЗО
Главной функцией УЗО является мгновенное срабатывание при появлении токов утечки, в результате, электрическая сеть отключается от источника питания. Данные системы устанавливаются на группы розеток, а также на выделенные линии бытовой техники и другого оборудования. УЗО не предназначены для защиты от коротких замыканий и системных перегрузок. Некоторые электрики не учитывают это обстоятельство, используя в схемах одно только УЗО, чтобы снизить их стоимость.

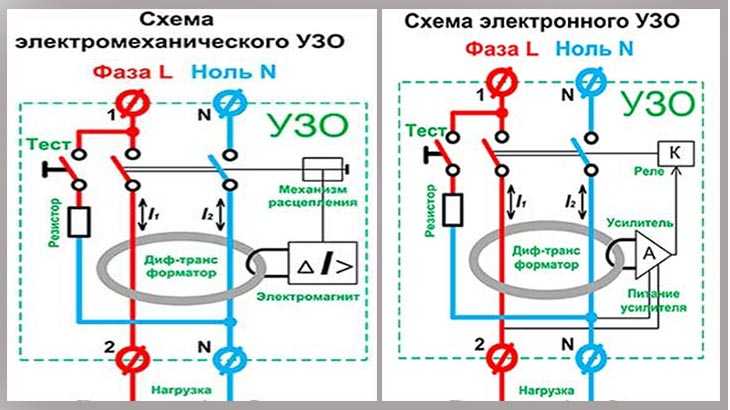

Основой прибора является датчик тока, реагирующий на изменяющуюся дифференциальную величину тока в проводниках. Он изготовлен в виде обычного трансформатора с тороидальным сердечником. Уровень порога срабатывания выставляется с помощью магнитоэлектрического реле, у которого высокая чувствительность на все изменения. Данная схема, характерная для большинства УЗО, обеспечивает простоту эксплуатации, надежность и безопасность в работе.
Современные приборы представлены электронными моделями с использованием специальных электронных схем.
В состав исполнительного механизма входит сама контактная группа, выставляемая на максимальную токовую величину. При каких-либо неполадок в цепи используется специальная контактная группа, работающая на размыкание. Работоспособность устройства проверяется путем нажатия на кнопку ТЕСТ. После этого на вторичную обмотку производится искусственная подача тока, что вызывает срабатывание реле.
Многие хозяева квартир и частных домов задаются вопросом, что выбрать УЗО или дифавтомат. Существуют определенные рекомендации специалистов по использованию дифференциальных автоматов. Больше всего они подойдут для простых сетей, в которых автоматические выключатели не будут устанавливаться на каждую группу потребителей. В таких случаях их устанавливают на входе после электросчетчика вместо УЗО. Дифференциальная защита идеально подходит для мощных потребителей, линий, проложенных в подвальных помещениях, банях, для уличного освещения и прочих объектов, расположенных отдельно.
В чем отличие между УЗО и дифференциальным автоматом
Внешне оба устройства очень похожи друг на друга. Тем не менее, эта два разных прибора, с собственными функциями. УЗО не в состоянии защитить цепь от короткого замыкания или перегрузок. С этой целью необходимо использование автоматического выключателя, устанавливаемого перед устройством защитного отключения. Этим УЗО и отличается от дифференциального автомата.
Поэтому часто предпочтение отдается дифавтомату, совмещающему функции не только УЗО, но и автоматического выключателя. Он способен защитить от поражения электротоком, спасти технику и проводку от коротких замыканий. Поскольку это два разных прибора, нужно быть внимательным при покупке конкретного защитного устройства.
- В первую очередь определяется точное название аппарата, чтобы выяснить: это дифференциальный автомат или УЗО.
- Лучше пользоваться продукцией известных производителей, поскольку маркировка китайских изделий очень часто не соответствует действительности.
- Отечественными производителями название устройства наносится прямо на боковую сторону прибора.
- Если же на корпусе обозначены только цифры, соответствующие номинальному току в амперах, то это УЗО. Когда перед цифрами имеется буквенная маркировка, В, С или D это дифференциальный автомат, а буквы соответствуют характеристикам теплового и электромагнитного расцепителей.
- Решая что использовать для квартиры УЗО или дифференциальный автомат, необходимо обратить внимание на габариты обоих приборов. Кроме того, необходимо посмотреть на схему подключения. Если слово ТЕСТ нанесено без дополнительных знаков – это УЗО, если рядом с этим словом имеются обозначение обмоток расцепителей – это дифавтомат.
- На УЗО имеется отметка, обозначающая номинальный ток или максимально допустимую нагрузку.
- Основной характеристикой дифавтомата является время срабатывания, обозначаемое как С16 и т.д.

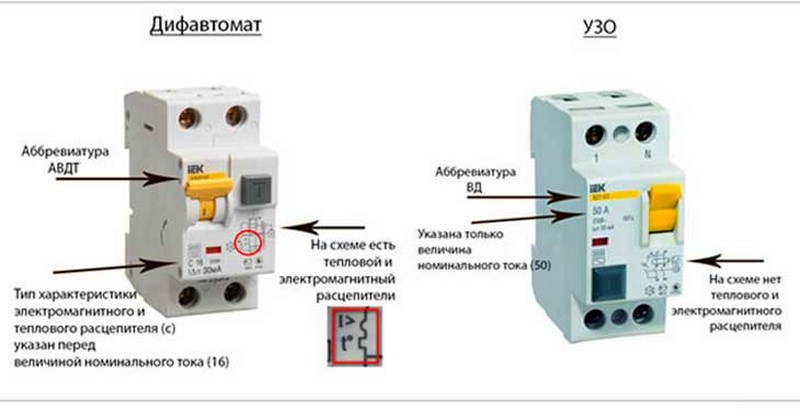

Дополнительно отличить что это, дифавтомат или УЗО, поможет принципиальная схема, нанесенная на устройство.
На лицевой стороне УЗО имеется изображение лишь дифференциального трансформатора, а на дифавтомате добавлены схемы двух расцепителей.
Что выбрать УЗО или дифавтомат
Выбор того или иного защитного устройства осуществляется в соответствии с их отличительными особенностями, наиболее подходящими для конкретных условий эксплуатации. Вопрос что лучше УЗО или дифференциальный автомат обычно возникает во время ремонта, когда помимо строительных работ заменяется вся электрика.
Точного ответа дать невозможно, поскольку каждый прибор используется для определенных целей. Нельзя забывать и о возможностях его монтажа в электрическом щитке. Многие хозяева предпочитают компактные распределительные щитки с небольшими размерами. В таких случаях установка дополнительного прибора создает серьезную проблему. Например, для дифференциального автомата требуется два модуля на DIN-рейке, а УЗО и автомату необходимо уже три модуля.
В процессе эксплуатации, при срабатывании дифференциального автомата, иногда бывает сложно определить причину.
Это может быть и утечка тока и короткое замыкание. УЗО и автоматический выключатель срабатывают сами по себе и точно указывают, под действием каких факторов это произошло. Наиболее продвинутые современные дифавтоматы оборудованы сигнальными флажками, указывающими на срабатывание конкретного элемента устройства.
Большое значение имеет надежность прибора, которая во многом зависит от производителя. Соответственно, цена изделий также будет отличаться. В случае неисправности придется полностью менять дифавтомат, а в связке УЗО-автомат потребуется замена лишь одной из неисправных частей.
Лучшие УЗО
Решая вопрос, что выбрать для защиты электросети – автомат с УЗО или дифавтомат, следует обращать внимание на производителей этой продукции. В настоящее время наиболее качественные изделия выпускаются в Европе и США. Среди них широкой популярностью пользуются компании АВВ (Швейцария и Швеция), Legrand и Schneider Electric (Франция), General Electric (США) и многие другие.
УЗО от этих производителей имеют сравнительно высокую цену. Качество продукции отечественных производителей значительно ниже, однако и цена ее тоже низкая, что во многих случаях имеет решающее значение. Наши УЗО достаточно надежны в эксплуатации, о чем свидетельствуют многочисленные положительные отзывы.
