Опубликовано классификация ГОСТ, виды и размеры инструмента
Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.Типоразмеры рожковых ключей
У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер, необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.
Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:- Производится специальный расчет максимальных отклонений размера зева;
- Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
- Устанавливается маркировка товарного знака;
- Учитывается декоративно-защитное покрытие ключа т.
д.
д.Виды ключей
Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше. При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.
Виды рожковых инструментов:
- составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
- разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
- ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
- существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.
Это специфические ключи для определенного вида деятельности;Как выбрать рожковый ключ?
Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь, она состоит из сплава ванадия и хрома.
Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия.
Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.
Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.
Во время покупки также нужно не забывать о длинной ручке, которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются.
Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.
Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.
Как сделать рожковый ключ своими руками?
Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.
Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия. Бывают сложности с толстыми инструментами. При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность.
Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.
Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.
Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ.
Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.
Разводной ключ
В арсенале настоящего мужчины имеется огромное количество инструментов, в том числе ключей для откручивания гаек и болтов различного размера. Ну и конечно в их число входит ключ имеющий название разводной. Данное название он получил в связи с тем, что его можно подогнать под различные размеры гаек. Основная область применения данных ключей – сантехнические работы.
С их помощью откручивают футорки, обрезки труб из заржавевших или прикипевших соединений и т.д.. За счет большой длины рукояток данного инструмента образуется значительный рычаг, и на откручивающийся элемент передается значительно большее усилие чем если бы вы использовали обычный рожковый ключ. Также с помощью разводного ключа можно обеспечить дополнительный зажим откручивающейся детали и ключ не соскальзывает и не зализывает гайку или грани.
Разводные ключи несмотря на общую конструкцию и механизм действия тем не менее очень сильно различаются по размерам, цене, а также особенностям входящих в их конструкцию.
Газовый ключ является одной из разновидностей разводных ключей и предназначен в первую очередь для откручивания соединений круглых металлических труб и фурнитуры на них. Данные ключи различаются по размеру. Так в магазине вы можете найти 5 типовых размеров данных ключей. Размеры обозначаются цифрами. Самый маленький имеет размер № 1.
В зависимости от размера ключа он предназначен для определенного диаметра трубы. Так газовым ключом по номером 1 можно зажимать и откручивать трубы диаметром от 10 мм до 36 мм, ключом № 2 – от 20 мм до 50 мм, ключом № 3 – от 20 мм до 63 мм, ключом № 4 – трубы диаметром от 25 мм до 90 мм, ну и наконец самым большим № 5 трубы от 35 мм до 120 мм в диаметре.
Наиболее распространены ключи под номерами 1, 2 и 3.
Разводные ключи могут не только отличаться размером, но и иметь различную конструкцию. Разводные ключи отличаются как механизмом закручивания, так и формой губок в зависимости от того, для каких соединений они предназначены.
1. Газовый ключ. Для начала опишем классический разводной или газовый ключ. Он состоит из двух основных частей – ручек, соединенных между собой. На одной из ручки имеется резьбовой механизм с гайкой, посредством которой можно изменять расстояние между губками ключа, подгоняя под необходимый размер соединения. Данные инструменты имеют губки с рифленой поверхностью, что позволяет крепко зацепляться за круглые стальные трубы при развинчивании соединений.
Также вы можете встретить в продаже разводные ключи с одной ручкой. У них аналогичная система изменения размера, однако ручка только одна, а верхняя губка входит в паз широкой части ручки и не выскальзывает только благодаря гайке.
2. Щипцовый разводной ключ. Как один из вариантов старых разводных ключей также можно отметить тот, который представлен ниже на фото. Данные ключи не получили широкого распространения, так как надежность фиксации ручек друг относительно друга у них не слишком высока. К тому же со временем выступы в прорези фиксации стачиваются и инструмент уже можно смело выбрасывать на помойку. В основном их применяли при откручивании большого количества гаек большого диаметра на открытых конструкциях, когда время подгонки размера под гайку имеет решающее значение.
3. Современный разводной ключ со шнековой резьбой. В настоящее время самый распространенный вид разводных ключей у домашних мастеров. Из особенностей данного ключа стоит отметить хорошую фиксацию губок друг относительно друга, что не требует дополнительного подкручивания резьбы в ходе работы.
Однако таким инструментам присущи и недостатки.
Во первых у него очень небольшой ход резьбы. В связи с этим размер гаек под которые его можно настроить существенно ограничен. Во вторых губки у него имеют гладкую поверхность и предназначены только для отвинчивания соединений с плоскими гранями – например гаек. Как правило данный ключ можно использовать в качестве альтернативы обычным рожковым ключам, если нет нужного размера, а в сантехнике только для монтажа соединительных гибких шлангов с гайками. Если понадобится серьезная работа связанная с демонтажем стальных труб он окажется просто бесполезен.
У каждого уважающего себя мужчины в арсенале должно быть минимум два разводных ключа. Один размером № 1, а второй № 2. Это обусловлено тем, что небольшим ключом удобнее работать если вы раскручиваете новое соединение или отвинчиваете гайки небольшого размера. Учитывать стоит и то, что как правило основная масса сантехнических соединений и труб располагается вдоль стен, где места для работы не очень много.
Ну и конечно очень часто возникает необходимость использовать два ключа одновременно, например чтобы открутить футорку с куска трубы. В этом случае одним инструментом держим трубу, а вторым откручиваем.
Когда вы зайдете в большой строительный магазин, то наверняка увидите здоровенный стенд с огромным количеством разводных ключей самого разнообразного размера, формы и цены. Разница между разводными ключами в цене может отличаться в 5-8 раз. Почему так? Резонный вопрос. Любой продавец ответит стандартным способом – чем дороже, тем качественнее ключ. Однако не все так просто. Значительная цена в большой мере обусловлена ценой бренда, хотя дорогие инструменты все таки лучше чем дешевые.
Слишком дешевые разводные ключи брать не стоит, но и на самый дорогой не заглядывайтесь. Лучше остановитесь не некоторых параметрах ключей. В первую очередь на размере. Выбирайте тот, который вам больше нужен под трубы, которые имеются в вашем доме. Следующим этапом необходимо определиться с формой губок.
Как было сказано выше они могут быть как гладкими, так и с насечками.
Если вы собираетесь крутить в основном подводки из гибкого шланга берите с гладкими губками, а если планируете возиться с ржавыми и старыми соединениями металлических труб однозначно нужен мощный инструмент с рифлеными губками. Они позволят лучше «схватиться» за круглую трубу при откручивании соединения. Сразу определитесь с шириной губок. Помните, что на некоторых ключах они слишком широкие. Для труб это роли не играет, а вот гайку или футорку вы именно из-за этой ширины хорошо закрутить не сможете.
Ну и наконец основной параметр, свидетельствующий о качестве разводного ключа: точность прилегания частей инструмента друг к другу в области резьбы. Чем зазор меньше, тем инструмент лучше. Если части болтаются относительно друг друга, что часто можно увидеть у дешевых ключей, им очень неудобно будет работать. Губки в процессе прикладывания усилия будет перекашивать, что приведет к необходимости постоянно поправлять их путем дополнительного закручивания.
Следует обратить внимание и на металл, из которого сделан ключ. Если он блестит, значит, покрыт хромом и будет более устойчив к воздействию влаги. Если покрыт краской (красной или зеленой), он сделан просто из стали.
Прочий ручной инструмент
Разводной и газовый ключи — Сайт для велосипедистов
Содержание статьи
Разводной ключ
Разводной ключ – это обычный рожковый ключ с расстоянием между губками, которое регулируется. В одном ключе есть несколько размеров рожкового ключа. Недостатком рожкового ключа является непаралельность губок — подвижная губка всегда имеет приличный люфт, поэтому у разводных ключей крутящий момент намного меньше, чем у рожковых.
Разводные ключи применяют там, где приходится работать с крепежами различного размера, с удобным доступом, а затяжка у крепежа не сильно тугая. Но, один разводной ключ не обеспечивает возможность работать со всеми существующими размерами крепежами, слишком они разные.

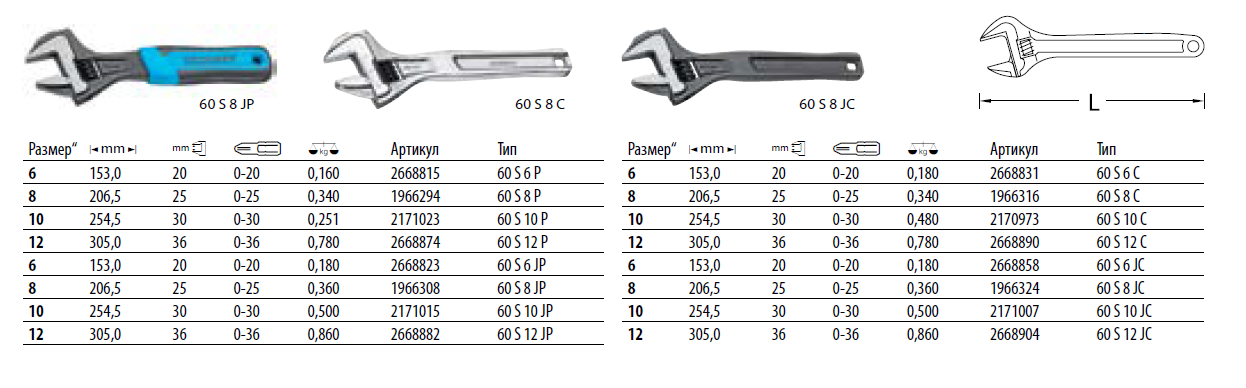

Для этого выпускаются разводные ключи различных размеров. Диапазон размеров, который доступен ключу указывается на его ручке.
Газовый ключ
Газовый ключ — это смесь пассатижей и рожкового ключа. При его использовании не требуется шестигранного профиля гайки и он может работать с круглыми поверхностями. При усилении нажима на ручки ключа, автоматически возрастает давление губок ключа и величина силы момента к зажатой детали.
Недостатком газового ключа является то, что он сильно повреждает место контакта с поверхностью металла. У газового ключа крутящий момент меньше, чем у накидного. Чтобы работать с разными диаметрами труб и арматуры газовые ключи выпускаются различных размеров. Модели маркируются по углу наклона губок — 45° или 90°C.
Губки бывают разной конфигурации: S-образные или обычные. S-образные могут фиксировать трубу в трёх точках — это способствует меньшему её проскальзыванию. Газовые ключи изготавливают разных номеров. Номер обозначает длину инструмента и диаметр труб, которые этот ключ может захватить.
Газовый ключ №1 зажимает трубы 10 — 36 мм диаметром, его длина составляет 30 см. Ключ №2 может зажимает трубы 20 — 50 мм диаметром, а длина ключа составляет — 40 см.
Также на эту тему:
Съёмники для ремонта велосипеда. Съёмник шатунов (системы) — инструмент для снятия системы не интегрированного типа с вала каретки. Как правило совмещает в себе две функции: сам съёмник и шестигранник для разборки педалей. Шатуны на валу каретки удерживаются болтом под внутренний шестигранник на 8 мм…
Конусный ключ. Конусный ключ – это одна из разновидностей гаечного ключа. Предназначен для регулировки и затягивания конусов втулок. Конусный ключ отличается от обычного ключа того же размера намного меньшей толщиной и составляет примерно 2 мм. У конусов втулки узкие шлицы, поэтому…
Выжимка цепи. В некоторых цепях для её снятия и установки используют разъёмное звено, поэтому выжимку не используют. Но, в поездке её необходимо иметь, так как цепь иногда рвётся, и её надо ремонтировать – заменить участок цепи или при поломке петуха или заднего переключателя укоротить цепь…
Ножи для велотуристов.
В складных ножах клинок прячется в его рукоятку. Этим добивается портативность ножа и уменьшение его размера в два раза. Приспособления для открывания ножа имеют различную конструкцию – самые простые открываются двумя руками, более продвинутые имеют кнопку или рычажок…
Велосипедный мультитул. Велосипедный мультитул – это набор инструментов для ремонта и обслуживания велосипеда в виде раскладного ножа. Стандартный инструмент для ремонта современных многоскоростных велосипедов в домашних и полевых условиях. Позволяет не возить с собой множество ключей и имеет…
Ключи гаечные — Госстандарт
Гаечный ключ
Гаечным ключом называется инструмент для создания большого момента (пары сил) на гайке или головке винта. Это способствует либо заворачиванию, либо отворачиванию резьбового соединения. Первые гайки были квадратными, но затем за основу была взята форма правильного шестиугольника в основании. Это уменьшило угол, в котором можно удерживать штангу (рычаг) гаечного ключа при работе.
Если для квадратной гайки он составлял 90 градусов, то теперь 60. Гаечные ключи делятся на три основных типа.
Виды ключей и геометрия
Рожковые двусторонние ключи
Наиболее знакомый нам и, скорее всего, наиболее часто применяемый вид гаечных ключей. Концы этого ключа напоминают «рожки», отсюда и такое название. На концах этих ключей два размера, например, 10 на 12, 13 на 15 и так далее. Имеют широкий диапазон размеров: от самого маленького 4мм до самого большого 55мм. Приобрести такие ключи можно как поштучно, так и в наборах по несколько штук.
Рожковые односторонние ключи
Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький – 36мм, а самый большой – 95мм. Очень важное достоинство – это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.
Накидные двусторонние ключи
Отличается от рожкового ключа тем, что концы этих ключей выполнены в виде колец.
Это позволяет ключу не срываться и дает возможность кручения без перестановки ключа. Размеры на разных концах ключа разные, например 10 на 12, или 17 на 19. Размеры варьируются от 6мм до 55мм.
Накидные односторонние ключи
Подобно односторонним рожковым ключам накидные односторонние ключи мало распространены в домашнем хозяйстве. Его размеры от 30 до 50мм. Можно усилить силу затяжки за счет надевания на рукоятку металлической трубы.
Разновидностью накидного одностороннего ключа является накидной ударный ключ. Внешне схож с накидным односторонним ключом, но значительно толще и оснащен специальной площадкой для ударов молотком или кувалдой. Применяется такой ключ для мощной затяжки, его размеры варьируются от 27 до 105 мм.
Комбинированные ключи
Эти ключи являются комбинацией рожкового и накидного ключа: с одной стороны это рожковый ключ определенного размера, а с другой стороны накидной ключ такого же размера. Размеры таких ключей варьируются от 5 до 32 мм.
Торцевые ключи
Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту – именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа – откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки — крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму – крутится просто рукой или трубой (для увеличения усилия).
Разводные ключи

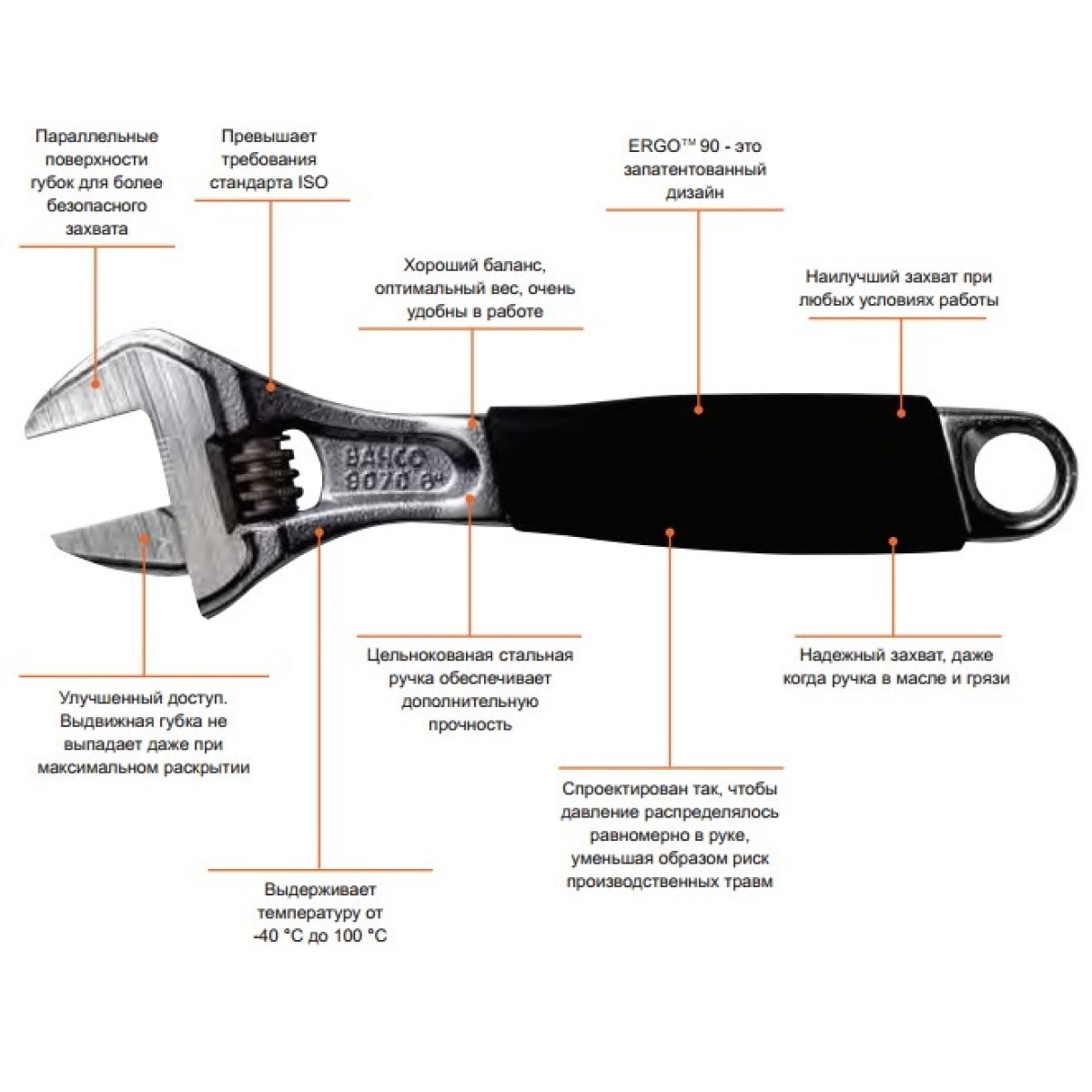

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие – до 20мм, средние – до 30мм и большие – до 46мм.
При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной – это предотвратит скольжение руки.
На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.
Трубные ключи
В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т.д.). Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.
Различаются трубные ключи и по форме губок. Губки могут быть Г-образными – хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.
Безыскровые ключи
Если вам попался ключ желтого или красного (медного) цвета, то перед вами безыскровый ключ. Такие ключи применяются на взрывоопасных производствах, они не дают искру при ударе о металл или падении. При работе с газом обязательно применение именно таких ключей.
Размеры и материал ключа
Ключи в континентальной Европе нумеруются по расстоянию между параллельными гранями, выраженному в миллиметрах. В Российской Империи, а позже и в СССР, в основном преобладала германская техника, и влияние немецких инженеров было сильнее влияния англичан. Поэтому верх над дюймами взяли миллиметры, в основу советских ГОСТов положены немецкие стандарты. Ключи можно условно разделить на три группы: малые, средние и большие.
Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи – от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.
Для того чтобы механики и электрики не вмешивались в работу смежных специалистов, что благоприятствует предотвращению аварий, был сделан довольно красивый ход: «механические» ключи имеют четные номера, а ключи для электрических соединений – нечетные.
Материал для гаечных ключей – высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи – это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению («черные» ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням – точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения («сворачивания») формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи – редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста – просто барахло.
Не стремитесь к приобретению наборов — это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.
Выбор гаечного ключа
Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками – он не сломается. Если геометрия механизма сложная, полезный совет – изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.
Ключ разводной малый AW 150 ММ
Длина:
160 мм
Назначение:
Применяется при различных сантехнических и слесарно-монтажных работах.
Объем товара:
Jetech
Производитель:
Страна происхож.:
Китай
Торговая марка:
Вес:
0.4 кг
Высота:
10 мм
Ширина:
50 мм
Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.
Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.
Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.
ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.
Цена, описание, изображение (включая цвет) и инструкции к
товару Ключ разводной малый AW 150 ММ на сайте носят информационный
характер и не являются публичной офертой, определенной п.
2 ст. 437 Гражданского
кодекса Российской федерации. Они могут быть изменены производителем без предварительного
уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик
товара. Для получения подробной информации о характеристиках данного товара обращайтесь
к сотрудникам нашего отдела продаж или в Российское представительство данного
товара, а также, пожалуйста, внимательно проверяйте товар при покупке.
Купить Ключ разводной малый AW 150 ММ в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».
Универсальные ключи для болтов и гаек
На чтение 6 мин.
Просмотров 4.3k.
Обновлено
Универсальный ключ для болтов и гаек предназначен для откручивания и закручивания крепежных деталей различного диаметра и конструкции. С его помощью монтажные и демонтажные работы выполнять намного удобнее, быстрее и легче. Существует несколько разновидностей универсального ключа. Следует выяснить, для чего он нужен, какие действия можно выполнять с его помощью и как правильно выбирать.
Разновидности и назначение
Наиболее распространенными видами универсального ключа для болтов и гаек являются торцевой с головкой и самофиксирующийся.
Самофиксирующийся инструмент отличается принципом работы. Его главной деталью является храповой механизм с быстрой регулировкой. Человек, работающий с этим ключом, может незамедлительно подогнать размер инструмента под головку болта или гайки. Самонастраивающаяся конструкция избавляет мастера от необходимости постоянного съема ключа с крепежей во время закручивания или откручивания.
Уникальный выпуклый рельеф губок обеспечивает сохранение целостности гайки. Широкий диапазон регулировки размеров исключает необходимость в применении других ключей, поскольку с помощью универсального самонастраивающегося инструмента можно выполнить большую часть монтажа и демонтажа металлических конструкций, скрепленных болтами или гайками.
Благодаря храповому механизму снижается нагрузка на руку мастера, сокращается время работы, а рукоятка возвращается в исходное положение в считанные секунды.
Торцевой универсальный специнструмент значительно отличается от предыдущего. Конструкция дополнена головкой с универсальным гнездом, которое при контакте с крепежной деталью сразу же принимает ее форму. Он подходит для работы с болтами с шестигранными головками, гайками, винтами, крючками и другими видами крепежей.
Главным преимуществом торцевого ключа считается большой диапазон регулировки. Головка с гнездом легко справляется с деталями, чей размер варьируется от 7 до 19 мм. То есть лишь одним таким инструментом можно собрать и разобрать самые разные конструкции.
Многофункциональность торцевика достигается за счет его головки. Она состоит из 54 элементов, сделанных из сверхпрочной стали и закрепленных на пружинах. Именно благодаря пружинам головка способна подстроиться под размер и форму гайки, надежно зажимает ее и вращает в нужную сторону.
Торцевые и самофиксирующиеся инструменты позволяют мастеру быстро выполнить необходимый объем работы. Они являются хорошей альтернативой обычным рожковым двусторонним ключам.
Методы определения диаметра ключа
Универсальные инструменты сконструированы таким образом, что исчезает необходимость в подборе нужного размера ключа. Их рабочие узлы самостоятельно подстраиваются под диаметр гайки. Но в продаже есть экземпляры, диапазон настроек которых не подходит для работы с диаметром имеющегося крепежа. В таком случае стоит знать, как определить и подобрать размер. Существует два действенных метода.
По диаметру резьбы детали
Для шестигранной гайки инструмент следует брать с диаметром, который соответствует расстоянию между параллельными гранями самой гайки. Чтобы не задействовать в замерах штангенциркуль или линейку, эту величину можно вычислить по диаметру резьбы крепежа. Такие данные содержатся в технической документации, которая прилагается к болтам и гайкам заводом-изготовителем.
Для стандартного диаметра резьбы даны два размера головки – уменьшенный и нормальный. Первый вариант встречается редко. Размерная сетка гаечных инструментов представлена ниже:
- ключ на 7 – болт 4 мм;
- на 8 – 5 мм;
- болт под ключ 10 имеет диаметр резьбы – 6 мм;
- 8 мм – инструмент №13;
- 10 мм – на 17;
- 12 мм – на 19;
- 14 мм – на 22.
И так далее.
Определение размера «под ключ» по диаметру головки болта
Второй метод не менее информативен, но нужно использовать дополнительные инструменты. Как уже говорилось, размер ключа соответствует расстоянию между двумя параллельными гранями гайки. Если информации об этой величине нет, то стоит взять миллиметровую линейку, а лучше штангенциркуль, и измерить это расстояние. При использовании линейки следует помнить, что ее нужно прикладывать точно через центральную точку головки болта. Это не всегда удается сделать правильно, поэтому самый достоверный результат выдаст именно штангенциркуль. Размер болта «под ключ» будет соответствовать номеру инструмента.
Ключи для крепежей с внутренним шестигранником
Такие болты часто используют в приборах и машиностроении. Они имеют цилиндрическую головку, и для их ввинчивания или извлечения потребуется другой спецключ – угловой шестигранник.
Размер шестигранного инструмента определяется аналогичным методом, только расстояние измеряют между противоположными сторонами внутреннего шестигранника. Подобные крепежи производятся по государственным стандартам, которые регламентируют соответствие диаметра резьбы конкретному размеру «под ключ». Для легкого подбора также можно использовать таблицу.
| Резьба, М | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 |
| Размер под ключ, мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 |
Пользоваться подобными таблицами удобно особенно неопытным мастерам, которые еще не могут на глаз определить размер ключа под внутренний шестигранник. Подбирая инструмент с правильными параметрами, можно сохранить целостность гайки или головки болта, не «слизывая» их грани неподходящим инструментом.
Степень затяжки болтов динамометрическим ключом, таблица
Усилие, которое необходимо приложить для откручивания или ввинчивания крепежа, называется моментом затяжки. Закручивая резьбовое соединение, важно знать, с каким оптимальным усилием необходимо на него воздействовать. Если болт закрутить слабее, то со временем из-за вибраций он раскрутится. В итоге между деталями образуется люфт, который может привести к серьезным негативным последствиям.
Если же метиз завинтить чересчур сильно, то повреждается резьбовое соединение или поверхности, которые скреплены крепежом. При чрезмерном воздействии срывается резьба, а детали трескаются. Во избежание разрушения специалисты советуют пользоваться динамометрическим ключом.
Каждый вид болтов, гаек, винтов в зависимости от класса и размера имеет свой оптимальный момент протяжки. Класс прочности болта можно увидеть на его головке, а все необходимые значения затяжки внесены в удобную таблицу. Единица измерения усилия – Ньютоны-метры.
Динамометрический ключ – это также гаечный инструмент, который оснащен встроенным динамометром. Он относится к прецизионным инструментам, главным предназначением которых является затяжка крепежных деталей с точным моментом. Во время работы динамометр покажет границу максимальной затяжки, и это поможет качественно и без срыва резьбы закрутить или открутить болт.
Для выкручивания болтов высокого класса прочности и призонных крепежей требуется увеличенная нагрузка на деталь. В таких ситуациях используют ключи Торкс, которые обеспечивают больший момент затяжки. Уникальность инструмента в том, что его рабочая поверхность имеет форму звездочки. Винты с соответствующим шлицем сделаны из прочного металла, благодаря чему можно прилагать большую силу для их извлечения. Благодаря особой форме бит головки и резьба крепежа сохраняются в целостности.
Универсальный ключ для болтов и гаек – это особый вид инструментов. Они созданы для облегчения монтажных и демонтажных работ. При правильном их использовании они предупредят разрушение резьбы и соединяемых плоскостей, обламывание головок и «слизывание» их граней. Для удобства специалистами были созданы таблицы, по которым можно без затруднений определить необходимый размер ключа. Инструменты производят из прочных сплавов, обычно из хромванадиевого, поэтому даже при активной эксплуатации они могут прослужить не один десяток лет.
Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.
37.7%
Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.
14.66%
Показать результатыПроголосовало: 191
Оцените полезность статьи, нам будет приятно 🙂
Зачётно307Не очень135ЗАВОД ВОРОТ SELECT
На мировой рынок ежегодно попадает все больше въездных конструкций, предназначенных для решения ряда бытовых задач. Современное изготовление гаражных ворот базируется на персональных требованиях, выставляемых заказчиками. Предварительно с каждым клиентом составляется уникальный проект с индивидуальными размерами защитной системы (ходовыми или нестандартными), вариантом оформления, списком нужных опций, устанавливаемых дополнительно, способом управления и другими параметрами. Среди популярных брендов, специализирующихся на выпуске конструкций на заказ на украинском рынке представлены Alutech (Беларусь), Doorhan (Россия), Ryterna (Литва) и Wisniowski (Польша). Выбор въездной конструкции базируется на ряде важных факторов, среди которых специалисты выделяют прочность и надежность, антикоррозионные свойства, противовзломные характеристики, тепло- и звукоизоляцию, стоимость.
Это интересно:
КАК ВЫБИРАТЬ СОВРЕМЕННЫЕ ВОРОТА В ГАРАЖ ПО ПРОЧНОСТНЫМ ХАРАКТЕРИСТИКАМ?
Надежность въездной конструкции определяется такими показателями как толщина сэндвич-панелей и стальных листов, а также плотностью наполнителя створки. Европейские производители предлагают, в основном, несколько вариантов полотна в зависимости от модели. Например, теплые ворота из сэндвич-панелей от Doorhan выпускаются со створкой 40 мм, где стальная лента составляет 0,4 мм. В качестве утеплителя предлагается вспененный полиуретан без уточнения плотности. Завод Ryterna изготавливает секционные въездные конструкции также с полотном 40 мм и металлическим листом 0,4 мм. Наполнителем выступает пенополиуретан с плотностью 47 кг/м³. Производитель Alutech предлагает створку 45 мм, а стальная лента имеет толщину 0,4-0,5 мм. Заполняется полотно жестким пенополиуретаном с плотностью 46-47 кг/м³. Wisniowski же предлагает несколько вариантов створки, а именно – 40 и 60 м. Плотность теплого наполнения составляет 42 кг/м³.
Важна также конструкция сэндвичей. Все производители, кроме Doorhan, изготавливают панели со сплошным контуром, где внешний и внутренний листы соединяются сверху и снизу. Завод из России же использует технологию, при которой прокладка энергофлекса размещается между стальными лентами. Жесткость секционных систем особо важна при повышенных ветровых нагрузках, которые могут повредить полотно. Устойчивость 3-4 класса демонстрируют изделия Alutech и Wisniowski.
КАКИЕ ПРОТИВОВЗЛОМНЫЕ И АНТИКОРРОЗИОННЫЕ СВОЙСТВА ХАРАКТЕРНЫ ДЛЯ ЕВРОПЕЙСКИХ ВОРОТ ДЛЯ ГАРАЖА?
При покупке въездной системы основными критериями выбора часто являются долговечность и сохранение привлекательного внешнего вида без необходимости специализированного ухода. Поэтому и важна серийная защита конструкции от влияния агрессивных внешних факторов. Завод Doorhan выпускает решения с покрытием цинком толщиной 18 мкм, покрывающим все металлические составляющие. Конструкции Ryterna только грунтуются (7 мкм) и окрашиваются (25 мкм). Alutech использует образцовое защитное покрытие листовой стали – слой цинка наносится с двух сторон, после чего поверхность грунтуется и покрывается пенополиуретаном 20-25 мкм. Лакокрасочный состав включает в себя частицы полиамида, повышающие устойчивость к химикатам и механическому воздействию. А роликовые кронштейны производятся из нержавеющей стали. Премиальная продукция Wisniowski: завод-ворот.in.ua/products/category/vorota-garazhnye-wisniowski также проходит многоэтапную защитную обработку: металлическая поверхность подвергается химической очистке, горячей оцинковке, нанесению состава из висмута и никеля, полиэфирному покрытию. В итоге, каждое покрытие имеет гарантию на не менее чем 10 лет активной эксплуатации.
Секционные системы хороши тем, что их невозможно вскрыть тихо и быстро. Отдельные компоненты полотна близко прилегают друг к другу, и не получится даже поддеть створку снизу. Благодаря этому большинство производителей предлагает ригельный замок только в качестве опции. Тем не менее, иногда стоит позаботиться о защите парковочного пространства лучше, чем могут предложить Doorhan и Ryterna. Эталонные противовзломные свойства характерны для продукции премиум класса от Wisniowski. Также завод Alutech предоставляет конструкции с толстыми панелями и ригельным замком, обеспечивающими крепкое сцепление.
ПОКАЗАТЕЛИ ЗВУКО- И ТЕПЛОИЗОЛЯЦИИ И СТОИМОСТЬ ГАРАЖНЫХ ВОРОТ С УСТАНОВКОЙ
За поддержание микроклимата в помещении отвечает отсутствие любых мостиков холода и большая толщина створки. Так общие показатели уровня термоизоляции для вышеперечисленных производителей составляют: Doorhan – 1,1 Вт/м2С, Alutech – 1 Вт/м2С, Ryterna – 0,9 Вт/м2С, Wisniowski – 0,79 Вт/м2С. Звукоизоляция приблизительно одинакова для всех изделий – 21-24 Дб.
Если же говорить о стоимости систем, то к премиальному сегменту относят системы Wisniowski, к среднему – Alutech и Ryterna, к бюджетному – Doorhan. Но на примере конструкции с типовыми параметрами 3500х2400 мм эта разница размывается. Так модель Doorhan будет стоить около 669€, Alutech – 770€, Ryterna – 785€, Wisniowski – приблизительно 985€. Но эти цены могут меняться в зависимости от выбранных технических и дизайнерских характеристик, а также списка опций.
ПОСЕТИТЕ НАШИ САЛОНЫ
ВАМ БУДЕТ ИИНТЕРЕСНО ПОСМОТРЕТЬ
ГДЕ ЗАКАЗАТЬ ПОДЪЕМНЫЕ ВОРОТА НА ПУЛЬТЕ С МОНТАЖОМ ПО УКРАИНЕ?
По соотношению цена/качество наиболее всего выигрывают конструкции Alutech. Если же говорить о премиальном сегменте, то однозначно стоит выбрать модели Wisniowski с большим количеством опций и гибкими характеристиками. «ЗАВОД ВОРОТ Днепр» предлагает простые в монтаже и обслуживании решения под необходимый размер. Большинство характеристик клиенты определяют сами во время составления персонального проекта. Чтобы купить секционные ворота на гараж по сниженной цене от производителя, приходите в наш выставочный салон для оформления заказа. Официальный шоу-рум в Днепре располагается на ул. Князя Владимира Великого, 3Д. Хотите предварительный расчет стоимости вашего проекта? Звоните: +380503562116, +380671121704.
ВОПРОС-ОТВЕТ
- Какие коэффициенты теплоизоляции демонстрируют популярные секционные конструкции из Европы?
Doorhan – 1,1 Вт/м2С, Alutech – 1 Вт/м2С, Ryterna – 0,9 Вт/м2С, Wisniowski – 0,79 Вт/м2С.
- Какие характеристики имеют сэндвич-панели защитных металлических систем?
Модели Doorhan выпускаются со створкой 40 мм, где стальная лента составляет 0,4 мм. В качестве утеплителя предлагается вспененный полиуретан без уточнения плотности. Завод Ryterna изготавливает секционные въездные конструкции также с полотном 40 мм и металлическим листом 0,4 мм. Наполнителем выступает пенополиуретан с плотностью 47 кг/м³. Производитель Alutech предлагает створку 45 мм, а стальная лента имеет толщину 0,4-0,5 мм. Заполняется полотно жестким пенополиуретаном с плотностью 46-47 кг/м³. Wisniowski же предлагает несколько вариантов створки, а именно – 40 и 60 м. Плотность теплого наполнения составляет 42 кг/м³.
- Какую антикоррозионную обработку предоставляет производитель Вишневски?
Металлическая поверхность подвергается химической очистке, горячей оцинковке, нанесению состава из висмута и никеля, полиэфирному покрытию. В итоге, каждое покрытие имеет гарантию на не менее чем 10 лет активной эксплуатации.
ПОСЕТИТЕ НАШ САЛОН
ВОЗМОЖНО ВАС ЗАИНТЕРЕСУЮТ:
Стандартные номера
для рожковых ключей
Номера отраслевых стандартов для рожковых ключей
Гаечные ключи с открытым зевом были одними из первых инструментов, которые предлагались в стандартных размерах. и с самого начала этим инструментам были присвоены «стандартные» номера моделей. Эти цифры фактически произошли от более или менее последовательных номеров моделей. назначенный J.H. Уильямс и компания, обычно считается первым производителем инструментов, предложившим гаечные ключи стандартных размеров. Поскольку система оказалась полезной, другие производители начали использовать ту же нумерацию, и вскоре модели гаечных ключей стали считаться «торговыми номерами» или «промышленными стандартными номерами».
Ко времени выхода 15-го издания каталога Williams 1912 г. рожковые ключи все еще могли быть покрыты двузначными номерами моделей. Однако в течение нескольких лет потребовались дополнительные комбинации размеров. и система была расширена добавлением префикса «7» к некоторым числам, плюс буквенный суффикс (A, B или C) для других.
Не все производители приняли систему Вильямса, по крайней мере, сначала. Billings & Spencer, вероятно, был самым крупным производителем с отдельной системой нумерации, а их модельная серия 11xx предлагала даже на несколько больше комбинаций размеров, чем Williams.
В конечном итоге Williams расширил систему нумерации на накидные ключи, добавив 4-значное смещение для обозначения дизайна. Например, серия 8000 указывала на гаечные ключи со смещением стандартной длины, а серия 9000 — это короткие гаечные ключи со смещением.
К 1930-м годам некоторые производители (особенно Blue Point / Snap-on и Vlchek) начали использовать размеры отверстий 32-го размера, чтобы кодируйте номер модели для своих инструментов. В этой более рациональной системе нумерации почтенный ключ 725B стал ключом (Blue Point Supreme) S1618 или (Vlchek) W1618.
Стандарты размеров проема
Номер модели гаечного ключа указывает комбинацию размеров отверстий, но способ описания размеров вносил еще больше путаницы. В конце 19 — начале 20 вв. размеры гаечных ключей обычно назывались номинальным размером болтов, гайки которых они подходят, а не размер (по плоскости) самих гаек. Например, отверстие «1/2» может соответствовать гайке 7/8 (поперек плоскостей), навинченной на болт 1/2 дюйма.
Чтобы еще больше усугубить путаницу, Для гаек и болтов существовало как минимум три различных стандартных системы:
- У.S.S. или стандарт США,
- Компания S.A.E. или стандарт Общества автомобильных инженеров и
- Стандарт винта с шестигранной головкой, используемый производителями оборудования.
Последнее соглашение часто обозначается символом шестиугольника, за которым следует «C» или «CAP».
Эти многочисленные стандарты означают, что некоторые отверстия под гаечные ключи могут быть отмечены тремя указание размеров. Например, гаечный ключ 23 будет иметь маркировку «3/16 U.S.S.». для маленького проема, и «1/4 СШАS. »,« 5/16 Hex Cap »и« 5/16 S.A.E. »на большем конце. Кроме того, U.S.S. размер иногда был отмечен как «ОРЕХ».
Эта запутанная система множественных стандартов размеров существовала примерно до 1927 года. когда от него отказались в пользу размеров квартиры.
Таблица спецификаций стандартных двустворчатых гаечных ключей
В приведенной ниже таблице приведены технические характеристики стандартных моделей двунаправленных гаечных ключей. включая номера моделей Billings & Spencer 11xx.Размеры отверстий указаны в каждой из применяемых систем размеров. вместе с номинальным фрезерованным отверстием и десятичным эквивалентом.
Размеры гаечных ключейв порядке от наименьшего к наибольшему (с диаграммами конверсии)
Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.
Обновлено 7 апреля 2021 г.
Размер гаечного ключа немного легче вычислить, чем размер гнезда, поскольку вы не имеете дело с храповым механизмом других размеров.В то время как средний набор фиксированных гаечных ключей или набор гаечных ключей с храповым механизмом не включает ключи всех размеров, вы, вероятно, будете использовать только несколько из них в зависимости от общего использования.
Автомеханик будет использовать гаечные ключи широкого диапазона размеров, в то время как тот, кто работает с велосипедами или сельскохозяйственной техникой, может использовать только небольшое количество гаечных ключей.
Вот стандартные (SAE) и метрические размеры гаечных ключей (от самых маленьких до самых больших), которые часто можно найти как часть набора или по отдельности.
Примечание: Рядом с каждым размером указан десятичный эквивалент (в дюймах), поэтому вы можете сравнить его с яблоками при попытке определить, достаточно ли близок гаечный ключ метрического размера к его эквиваленту по SAE (и наоборот).
НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в формате PDF.
Таблица преобразования размеров гаечных ключей (из SAE в метрические)
| Размер SAE | Метрические размеры | Десятичные дюймы | Примечание |
|---|---|---|---|
| 5/32 « | 0,156 | 5/32″ и 4 мм достаточно близко | |
| 4 мм | 0,157 | ||
| 4,5 мм | 0,177 | ||
| 3/16 « | 0.188 | ||
| 5 мм | 0,197 | ||
| 5,5 мм | 0,216 | ||
| 7/32 « | 0,219 | ||
| 6 мм | 0,236 | ||
| 1/4 « | 0,250 | ||
| 6,5 мм | 0,256 | ||
| 7 мм | 0,276 | ||
| 9/32″ | 0.281 | ||
| 5/16 « | 0,313 | 5/16″ и 8 мм достаточно близко | |
| 8 мм | 0,315 | ||
| 11/32 « | 0,344 | ||
| 9 мм | 0,354 | ||
| 3/8 « | 0,375 | ||
| 10 мм | 0,394 | ||
| 13/32″ | 0.406 | ||
| 11 мм | 0,433 | 7/16 «и 11 мм достаточно близко | |
| 7/16″ | 0,438 | ||
| 15/32 « | 0,469 | 15/32 дюйма и 12 мм достаточно близко | |
| 12 мм | 0,472 | ||
| 1/2 дюйма | 0,500 | ||
| 13 мм | 0.512 | ||
| 17/32 « | 0,531 | ||
| 14 мм | 0,551 | ||
| 9/16″ | 0,563 | ||
| 15 мм | 0,591 | 19/32 дюйма и 15 мм достаточно близко | |
| 19/32 дюйма | 0,594 | ||
| 5/8 дюйма | 0,625 | 5/8 дюйма и 16 мм близко достаточно | |
| 16мм | 0.630 | ||
| 21/32 « | 0,656 | ||
| 17 мм | 0,669 | ||
| 11/16″ | 0,688 | ||
| 18 мм | 0,709 | ||
| 23/32 « | 0,719 | ||
| 19 мм | 0,748 | 3/4 дюйма и 19 мм — это достаточно близко | |
| 3/4″ | 0.750 | ||
| 25/32 « | 0,781 | ||
| 20 мм | 0,787 | ||
| 13/16″ | 0,813 | ||
| 21 мм | 0,827 | ||
| 27/32 « | 0,844 | ||
| 22 мм | 0,866 | ||
| 7/8″ | 0,875 | ||
| 23 мм | 0.906 | 29/32 дюйма и 23 мм достаточно близко | |
| 29/32 дюйма | 0,906 | ||
| 15/16 дюйма | 0,938 | ||
| 24 мм | 0,945 | ||
| 25 мм | 0,984 | ||
| 1 « | 1.000 | ||
| 26 мм | 1.024 | ||
| 1-1 / 16″ | 1.063 | 1-1 / 16 дюйма и 27 мм достаточно близко | |
| 27 мм | 1.063 | ||
| 28 мм | 1,102 | ||
| 1-1 / 8 дюйма | 1,125 | ||
| 29 мм | 1,142 | ||
| 30 мм | 1,181 | ||
| 1-3 / 16 « | 1,188 | ||
| 31 мм | 1.221 | ||
| 1-1 / 4 « | 1.250 | 1-1 / 4″ и 32 мм достаточно близко | |
| 32 мм | 1,256 | ||
| 33 мм | 1,299 | ||
| 1-5 / 16 « | 1,313 | ||
| 34 мм | 1,339 | ||
| 1-3 / 8″ | 1,375 | 1-3 / 8 дюймов и 35 мм — это достаточно близко | |
| 35 мм | 1.378 | ||
| 36 мм | 1,417 | ||
| 1-7 / 16 « | 1,438 | ||
| 37 мм | 1.457 | ||
| 38 мм | 1.496 | 1 -1/2 дюйма и 38 мм достаточно близко | |
| 1-1 / 2 дюйма | 1,500 | ||
| 39 мм | 1,535 | ||
| 40 мм | 1.575 | ||
| 41 мм | 1,614 | ||
| 1-5 / 8 « | 1,625 | ||
| 42 мм | 1,654 | ||
| 1-11 / 16″ | 1,688 | 1-11 / 16 дюйма и 43 мм достаточно близко | |
| 43 мм | 1,693 | ||
| 44 мм | 1,733 | ||
| 1-3 / 4 « | 1.750 | ||
| 45 мм | 1,772 | ||
| 46 мм | 1,811 | ||
| 1-13 / 16 « | 1,813 | ||
| 47 мм | 1,850 | ||
| 1-7 / 8 « | 1,875 | ||
| 48 мм | 1,890 | ||
| 49 мм | 1,923 | ||
| 50 мм | 1.969 | ||
| 2 « | 2.000 | 2″ и 51 мм достаточно близко | |
| 51 мм | 2,008 | ||
| 52 мм | 2,047 | ||
| 2 -1/16 « | 2,063 | ||
| 53 мм | 2,087 | ||
| 2-1 / 8″ | 2,125 | 2-1 / 8 дюйма и 54 мм достаточно близко | |
| 54 мм | 2.126 | ||
| 55 мм | 2,165 | ||
| 2-3 / 16 « | 2,188 | ||
| 56 мм | 2,205 | ||
| 57 мм | 2,244 | 2 -1/4 дюйма и 57 мм достаточно близко | |
| 2-1 / 4 дюйма | 2,250 | ||
| 58 мм | 2,283 | ||
| 59 мм | 2.323 | ||
| 60 мм | 2.362 | ||
| 2-3 / 8 « | 2.375 | ||
| 61 мм | 2.402 | ||
| 62 мм | 2.441 | ||
| 63 мм | 2,480 | ||
| 2-1 / 2 « | 2,500 |
Необходимо знать, какой размер гаечного ключа вам понадобится для конкретного диаметра болта или гайки? Мы вас прикрыли.
Таблица размеров гаечных ключей для болтов
| Диаметр болта | Размер ключа (стандартный) | Размер ключа (метрический) |
|---|---|---|
| 1/8 « | 5/16″ | 8 мм |
| 3/16 « | 3/8″ | 10 мм |
| 1/4 « | 7/16″ | 11 мм |
| 5/16 « | 1/2″ | 13 мм |
| 3/8 « | 9/16″ | 15 мм |
| 7/16 « | 5/8″ | 16 мм |
| 1/2 « | 3/4″ | 19 мм |
| 9/16 « | 13/16″ | 21 мм |
| 5/8 « | 15/16″ | 24 мм |
| 3/4 « | 1-1 / 8″ | 29 мм |
| 7/8 « | 1-5 / 16″ | 34 мм |
| 1 « | 1-1 / 2″ | 3 8 мм |
| 1-1 / 8 « | 1-11 / 16″ | 43 мм |
| 1-1 / 4 « | 1-7 / 8″ | 48 мм |
| 1-3 / 8 « | 2-1 / 16″ | 53 мм |
| 1-1 / 2 « | 2-1 / 4″ | 58 мм |
| 1-5 / 8 « | 2-7 / 16 « | 62 мм |
| 1-3 / 4″ | 2-5 / 8 « | 67 мм |
| 1-7 / 8″ | 2-13 / 16 « | 72 мм |
| 2 « | 3″ | 77 мм |
| 2-1 / 4 « | 3-3 / 8″ | 86 мм |
| 2-1 / 2 « | 3-3 / 4″ | 96 мм |
| 2-3 / 4 « | 4-1 / 8″ | 105 мм |
| 3 « | 4-1 / 2″ | 115 мм |
См. Также: Таблица размеров кольцевой пилы
Ручной инструмент — гаечные ключи: OSH Answers
К гаечным ключам фиксированного размера относятся:
- Гаечные ключи с открытым зевом, которые имеют «губки» с параллельными сторонами или зубья, которые плотно прилегают к гайкам и болтам.
- Гаечные ключи с закрытым концом или накидные, которые имеют петлю на конце с выемками на внутренней стороне, которые позволяют использовать гаечный ключ либо с квадратными, либо с шестигранными гайками, либо с обоими (в зависимости от количества выемок или точек).
- Комбинированные ключи с открытым и закрытым концом на обоих концах ключа; обычно они подходят к гайке или болту одного размера.
- Торцевые ключи похожи на ключи с закрытым концом, за исключением того, что они имеют цилиндрическую форму. Их можно установить на гайку в утопленном отверстии, недоступном для гаечных ключей с открытым или закрытым концом.Эти ключи имеют смещенную рукоятку под прямым углом к затягиваемой или ослабляемой гайке. Обычно рукоятка представляет собой рукоятку с храповым механизмом, которая позволяет пользователю непрерывно поворачивать розетку в одном направлении, перемещая рукоятку назад и вперед, без необходимости снимать головку с гайки.
- Динамометрические ключи, один из типов торцевых ключей, имеют встроенный подпружиненный индикатор, который показывает, какой крутящий момент прилагается (т. Е. Показывает, насколько сильно затягивается гайка).
- Отвертки для гаек, другой тип торцевых ключей, представляют собой головки, которые можно надевать или постоянно фиксировать на рукоятке отвертки.
- Шестигранный ключ или шестигранный ключ — это шестигранный (шестигранный) металлический вал, изогнутый в L-образную форму для обеспечения рычага. Шестигранные отвертки — это «прямые шестигранные ключи» с рукояткой типа отвертки. Эти ключи отличаются от других гаечных ключей, поскольку они подходят к углубленному шестигранному отверстию в головках винтов, а не вокруг гайки или болта.
Неподвижные ключи подходят для отдельных размеров. Метрические размеры гаечных ключей выражаются целыми числами (например, 8, 10, 14, 32), которые соответствуют размерам в миллиметрах.Неметрические размеры, широко используемые в США, также называются размерами S.A.E (Society of Automotive Engineers) и выражаются в долях дюйма; например, 1/4, 1/2, 3/4, 1 1/4. Поскольку и метрика, и S.A.E. крепежные детали (гайки, болты и т. д.) используются в Канаде, пользователи должны выбрать правильный тип и размер гаечного ключа, чтобы предотвратить травмы и повреждение оборудования в случае проскальзывания при приложении силы к гаечному ключу.
Развитие стандартных размеров гаечных ключей
Многие американцы склонны высмеивать британскую систему Уитворта, потому что размер, нанесенный на губку, относится к размеру стержня болта, а не к размерам головки или гайки по плоскости (A / F).
На самом деле система Уитворта очень логична. В конце концов, в любом конкретном инженерном приложении диаметр стержня болта является заданным, но в определенных пределах фактический размер гайки или головки болта является совершенно произвольным. В этом отношении мы классифицируем гайки и болты по размеру хвостовика, а не по размеру поверхности. Например, вы знаете, что вам нужно закрепить гайку на болте 1 ⁄ 2 дюймов, так почему бы не иметь гаечный ключ с надписью 1 ⁄ 2 , даже если гайка или головка болта больше этого Вместо этого, если у вас нет опыта работы с американской системой, вы возьмете свой болт 1 ⁄ 2 дюймов к ящику для инструментов и покопаетесь в поисках подходящего дробного размера, подходящего для него, пытаясь на меньшие и большие размеры, пока вы не найдете правильный размер.Или, если хотите, можете посчитать. Условное обозначение в американской системе следующее: для диаметров болтов (D) от «до» включительно ширина по плоскости определяется по формуле 1 1 ⁄ 2 D + 1 ⁄ 16 . Для болтов диаметром более 5 ⁄ 8 дюймов формула проще: 1 1 ⁄ 2 D. Разве Витворт не проще?
Итак, как мы оказались такими? Вначале производители изготавливали резьбовые соединения по своим уникальным размерам.Поскольку взаимозаменяемость деталей становилась все более необходимой, инженеры стремились к стандартизации. Первым, кто сделал это, был сэр Джозеф Уитворт (1803–1887), который представил свою систему в Великобритании в 1841 году. Первоначально он предлагал только грубую нить (которая стала известна как британский стандарт Уитворта, или BSW, или просто W). Намного позже (67 лет спустя, фактически, в 1908 году) была добавлена тонкая нить: British Standard Fine (BSF или BS). Для любого диаметра хвостовика болта в серии BSF использовалась гайка меньшего размера, чем в серии BSW.Следовательно, большинство британских гаечных ключей имеют две маркировки на каждой губке, поскольку одно и то же отверстие губки подходит для головки болта или гайки на болте с заданным диаметром болта с крупной резьбой, а на головку или гайку болта на следующий размер большего диаметра. болта с мелкой резьбой. (Должен признать, этот сбивает с толку !)
Как видно из приведенных ниже примеров, это создавало довольно загроможденный вид на губках или корпусе гаечного ключа.
(Конечно, в некоторых гаечных ключах британского производства производитель подделал дробь только на губках, не упоминая Уитворта.Это имеет смысл, поскольку в Великобритании, почему вам нужно отличать ее от системы США, которая, в конце концов, появилась только десятилетия спустя. Было бы просто само собой разумеющимся, что 1/2 на гаечном ключе означало 1/2 Уитворта.) Ниже приведены несколько таких гаечных ключей от R.T. Шелли:
Точно так же гаечные ключи Whitworth производства немецкой фирмы Stahlwille, предположительно для британского рынка:
Кажется, существует несколько объяснений разницы в размерах британских гаечных ключей в зависимости от шага резьбы.К тому времени, когда была представлена серия Whitworth Fine, гайки можно было сделать меньше благодаря лучшей металлургии. Кроме того, более тонкая резьба означала, что можно было приложить больший крутящий момент (поскольку было больше резьбы, соприкасающейся друг с другом), поэтому, опять же, будет достаточно гайки меньшего размера. Наконец, производство вышло за рамки производства огромных машин, таких как локомотивы (где вы могли позволить себе иметь ярд открытого пространства вокруг крепежа), к более сложным и компактным устройствам, таким как автомобили и самолеты, в которых пространство и вес были на первом месте.Таким образом, при заданном диаметре болта гайки мелкой серии (BSF) всегда были меньше, чем гайки крупной серии (BSW).
По ту сторону пруда дела шли медленнее. Уильям Селлерс (1824–1905), производитель станков в Филадельфии, хорошо знал, что Уитворт сделал в Британии. Продавцы убедили Институт Франклина в этом городе создать комитет для исследования стандартной серии форм резьбы. (Кстати, Продавцам мы обязаны цветом «машинный серый».«Когда другие украшали свои машины, он настоял на том, чтобы покрасить его в однородный светло-серый цвет, чтобы не затемнять функции частей.) В 1884 году (через 43 года после того, как Великобритания приняла систему Уитворта, и за 3 года до смерти Уитворта в в возрасте 84 лет) Американский комитет рекомендовал принять многие формы нитей, которые были предложены г-ном Селлерсом, которые стали известны как серия нитей Франклина, Стандарт Продавцов и, наконец, Стандарт США ( USS) для крупной резьбы после того, как он был принят U.С. Военно-морской флот. Однако, за исключением некоторых незначительных изменений в форме и углу формы резьбы, шаг резьбы был почти идентичен шагу Уитворта.Несмотря на то, что Селлерс был крупным американским производителем (или, возможно, из-за этого), принятие его системы другими производителями было медленным. Как и в Великобритании, потребность в более тонких нитях была вызвана развитием автомобильной и авиационной промышленности. В 1906 году Ассоциация лицензированных производителей автомобилей разработала такую серию, которая стала известна как A.L.A.M Standard или иногда автомобильный стандарт. В 1911 году он был передан в ведение Общества инженеров автомобильной промышленности , затем превратилось в стандартную серию тонкой резьбы SAE . По совпадению, еще одна производственная организация установила свои собственные стандарты для болтов с головкой под ключ: Ассоциация производителей болтов, гаек и заклепок. (Учитывая путаницу, которая царила из-за этих конкурирующих систем во время Первой мировой войны, в 1918 году Национальная комиссия по резьбовым соединениям была совместно спонсирована SAE и Американским обществом инженеров-механиков.Десять лет спустя стандарт США был переименован в американскую национальную форму, в которой грубая резьба рекомендована для общего инженерного использования, а тонкая резьба — для «общего использования в автомобилестроении и авиастроении, где конструкция требует как прочности, так и уменьшения веса». Только в 1933 году старый USS был переименован в National Coarse, а старая резьба SAE официально стала National Fine.)
Даже сегодня существуют разные американские организации, которые поддерживают свои собственные стандарты:
Вернуться к размерам гаечных ключей.В свое предложение Селлерс также включил правило пропорции шестигранных гаек от 1/4 дюйма до 6 дюймов в диаметре болта. Казалось бы, американские производители быстрее приняли его формы резьбы, чем одобрили его идеи относительно размера болта. квадратные и шестигранные гайки и головки болтов. Вдобавок к этому, различные американские стандарты резьбы также включали разные стандарты в отношении размеров гаек, головок болтов и болтов с головкой под ключ:
| А.Л. Дайк. Энциклопедия автомобилей и бензиновых двигателей Дайка. Чикаго: The Goodheart-Willcox Company, Inc., 1941. |
Следует особо отметить, что в таблице 1926 года ниже для болтов USS (крупная резьба) используется ключ большего размера A / F, чем для болтов SAE (мелкая резьба) того же диаметра, как и в системе Витворта:
|
Насколько я могу судить, первоначально размеры, указанные на гаечных ключах в системе Продавца, также определялись диаметром стержня болта, а не размерами A / F.В подтверждение этого предлагаю следующие ключи из моей коллекции:
Во-первых, это американский J.H. Гаечный ключ Williams штампованный 3/16 и 1/4. Однако это не измерения поперек плоскости, так как отверстие 3/16 на самом деле имеет размер около 13/32 дюйма), а отверстие 1/4 — около 1/2 дюйма). В исходной системе USS (крупная резьба) для болта 3/16 дюйма потребуется гаечный ключ на 13/32 дюйма, а для болта на 1/4 дюйма потребуется гаечный ключ на 1/2 дюйма. Итак, этот американский гаечный ключ имеет маркировку губок, которая явно относится к диаметру болта, а не к размерам A / F.
Другой гаечный ключ Williams, на этот раз с отметкой 1/4 и 5/16, но размером 1/2 дюйма и 19/32 дюйма A / F (обратите внимание, что верхний ключ также имеет штамп 23, а другой — ниже 25; подробнее об этом позже) :
Вот еще один, сделанный Whitman & Barnes, с штампом 3/16 и 1/4, но на самом деле его размер составляет 13/32 дюйма и 1/2 дюйма A / F, что указывает на размер ключа USS:
Далее гаечный ключ штампованный SAE с концами 1/4 и 5/16. По моему вернье, настоящие проемы.440 и 0,515 дюйма, что было бы небрежной посадкой для головки болта 7/16 и 1/2 дюйма. В системе SAE (мелкая резьба) для болта диаметром 1/4 дюйма потребуется гаечный ключ A / F на 7/16 дюйма, а для болта 5/16 дюйма — гаечный ключ на 1/2 дюйма. Опять же, этот гаечный ключ штампуется для диаметра болта, а не для размеров A / F. Наконец, еще один гаечный ключ проштампован SAE с концами 3/8 и 7/16. Фактически, длина конца 3/8 дюйма составляет 0,570 дюйма (вместо 0,375 дюйма), а длина конца 7/16 дюйма — 0,640 дюйма (вместо 0,4375). Опять же, неаккуратная посадка на 9/16 дюйма и 5 / Головка болта A / F 8 дюймов.Это именно те размеры A / F, указанные в критериях SAE для этих диаметров болтов. Итак, ясно, что в какой-то момент американские размеры гаечных ключей следовали системе Уитворта, хотя фактические размеры A / F для каждого диаметра болта в двух сериях были разными:
| Machinery’s Handbook for Machine Shop и Чертежный зал. 8-е издание . New York The Industrial Press, 1930. |
Возможно, чтобы попытаться обойти всю эту путаницу, начиная с Дж.H. Williams, различные производители инструментов начали штамповать гаечные ключи со своими кодовыми номерами. Все, кто любит старые инструменты, сталкивались с этими старыми ключами, помеченными только загадочным номером. У Alloy Artifacts лучший учет в этой системе, который получил название «Стандартные номера индустрии». Каждое число относится к размерам болтов серий USS, SAE и Hex Cap. Ниже приведены некоторые работы Биллингса, Влчека и других:
Так было и в Канаде. Ниже представлен Grey 723, челюсти которого на самом деле имеют размер 3/8 и 7/16 дюймов по ширине:
.Мне было бы интересно узнать, как раньше механики справлялись с этим.Вы спрашивали: «Эй, принесите мне гаечный ключ 723?»
Ниже снова от А.Л. Дайка. Энциклопедия автомобилей и бензиновых двигателей Дайка . Чикаго: Компания Goodheart-Willcox, Inc., 1941:
Как упоминалось выше, еще один стандарт на винты и болты был обнародован американскими производителями оборудования, и я думаю, что он, возможно, был стандартизирован Ассоциацией производителей болтов, гаек и заклепок. Это относилось к винтам с головкой под ключ и обозначалось на гаечных ключах маленьким штампованным шестигранником, за которым следовала буква C, или сокращением «Cap».»Внизу, от гаечного ключа Billings 1400:
Ниже показан гаечный ключ Бонни, использующий эту систему. На одном конце он имеет маркировку 5/16 CAP и его размеры 0,515 дюйма или чуть больше 1/2 дюйма по ширине. С другой стороны, он отмечен как 3/16 ⯃C («3/16 Hex cap») и имеет размер 0,390 дюйма или примерно 3/8 дюйма A / F.
Некоторые гаечные ключи выполняли двойную или даже тройную нагрузку, сочетая измерения более чем одного стандарта. Серый гаечный ключ внизу имеет штамп 31 на одном конце и 5/8 ⯃C и 1/2 USS (фактическое измерение.900 дюймов или 7/8 дюймов) с другой стороны.
Ниже гаечный ключ McKinnon с обозначениями всех трех измерительных систем:
Ниже несколько ключей Kraeuter, которые имеют тот же рисунок:
На приведенном выше гаечном ключе на одном конце выбито 5/8 ОТКРЫТИЕ и 7/16 США (фактическое измерение 0,640 дюйма или 5/8 дюйма) и A 1820. На другом конце выбито 9/16 ОТКРЫТИЕ и 3/8 ⯃C ( фактическое измерение 0,580 дюйма или 9/16 дюйма).
Наконец, ключ Kraeuter внизу имеет отметку 25 на хвостовике.
Он отмечен 19/32 «OPEN и 5/16 USS, а под ним — 1619. Размер этого конца .615» (19/32 «). Маркировка на противоположном конце сильно изношена, я могу разобрать только 5 / 16 ⯃C для отверстия шириной 0,530 дюйма или 1/2 дюйма. Эти размеры A / F являются точными для крепежных деталей USS и Hex Cap с этими диаметрами болтов. 1619 может быть собственным отраслевым стандартом Kraueter. Не будем упускать из виду комбинацию шестигранной крышки и гаечного ключа SAE от Williams.Фактический размер A / F составляет 9/16 дюйма.
| А.Л. Дайк. Энциклопедия автомобилей и бензиновых двигателей Дайка. Чикаго: The Goodheart-Willcox Company, Inc., 1941. |
Путаница продолжалась. См. Таблицу ниже, в которой ожидается, что болт USS 5/16 «будет иметь головку, ширина которой по плоскости составляет 11/32».
Ниже размеры гаек после того, как система USS была изменена на американский стандарт в 1928 году:
| Справочник по машинному оборудованию.8-е издание. Нью-Йорк: The Industrial Press, 1930. |
Как вы можете видеть из сноски выше, в 1927 году максимальная ширина A / F для гаек 5/8 «была увеличена с 15/16» до 1 «. Также похоже, что в то время были внесены корректировки, чтобы исключить ширину до 32-го диаметра. дюйм
| А.Л. Дайк. Энциклопедия автомобилей и бензиновых двигателей Дайка. Чикаго: Компания Goodheart-Willcox, Inc., 1941. |
Итак, похоже, что семь гаечных ключей с маркировкой A / F в 32-х дюймах (11, 13, 15, 19, 21, 25, 31) исчезли после этого времени. Эти странные гаечные ключи (и головки) время от времени продолжают появляться у меня на шее в лесу:
Ситуация с этими конкурирующими стандартами фактически дошла до того, что Музей старинных инструментов Болта смог создать экспозицию из семнадцати гаечных ключей, все с маркировкой 1/2 дюйма, с 19 различными обозначениями и размерами!
В конце 1920-х годов большинство американских производителей инструментов наконец перешли к штамповке размеров A / F на своих гаечных ключах.
| Уильям Х. Кроуз. Автомобильная механика, 4-е издание. McGraw-Hill Book Co., Inc., 1960. |
Чтобы облегчить ситуацию, некоторые производители инструментов, такие как Грей, установили новые размеры A / F на губках гаечных ключей вместе со старыми USS:
Когда они были изготовлены в Англии, на них была нанесена печать «A / F», чтобы указать, что размеры гаечного ключа были основаны на размере плоской поверхности губок, а не на диаметре болта (т.е.э., а не Уитворта):
Даже по прошествии этого времени не все производители инструментов полностью перешли на гаечные ключи дробных размеров A / F. Ниже гаечный ключ Billings Vitalloy с маркировкой только M1021. Биллингс не представил товарный знак Vitalloy до 1937 года.
Точно так же Ford Motor Company продолжала производить ключи без какой-либо маркировки размера для использования в своих наборах инструментов:
Только на одном из вышеуказанных ключей имеется идентификационная печать:
. Это был гаечный ключ 9/16 «X 5/8» (A / F) для автомобилей модели A, выпущенных в начале 1928 года, поскольку фигурный логотип Ford не наносился на ключи после апреля того же года.(Логотип MH указывает на то, что гаечный ключ был изготовлен для Ford компанией McKaig-Hatch из Buffalo, всего лишь одним из поставщиков инструментов Ford.) Однако тот же гаечный ключ без дробной маркировки продолжал использоваться для тракторов 9N 1939-40 гг.Ниже показан гаечный ключ Dodge Brothers, который использовался на их автомобилях в период с 1918 по 1929 год. Несмотря на то, что его размеры составляют 7/16 и 1/2 дюйма, сам гаечный ключ не имеет маркировки.
Форд и Додж были явно достаточно большими, чтобы делать все, что им заблагорассудится.
Наконец, гаечный ключ McKinnon канадского производства, приведенный ниже, демонстрирует, что даже сегодняшняя традиция штамповки размера гаечного ключа на каждом конце не всегда была обычным явлением (гаечный ключ составляет 3/8 USS на одном конце и 716 USS на другом):
Как бы то ни было, вышесказанное ясно указывает на то, что любое американское презрение к системе Уитворта совершенно неуместно. Американская система начиналась как очень близкая копия стандартов Уитворта и в конечном итоге стала еще более сложной и запутанной, прежде чем окончательно обрела нынешнюю форму.После этого продолжали происходить незначительные изменения как в американской системе, так и в системе Уитворта. Согласно Википедии, во время Второй мировой войны размер шестиугольника Уитворта был уменьшен до того же размера, что и эквивалентный шестиугольник BSF, исключительно для экономии металла во время войны, и это осталось в силе после войны. Гаечные ключи, отражающие это изменение, обозначаются просто BS, чтобы подходить как к более поздним гайкам и головкам болтов BSW и BSF.
Некоторые производители инструментов пытались маркировать один и тот же гаечный ключ приблизительными размерами двух или даже трех конкурирующих систем (SAE, Whitworth и метрическая).Чтобы увидеть некоторые примеры, посетите мой предыдущий пост: Один размер не подходит всем.
В 1948 году соглашение между Великобританией, США и Канадой привело к созданию сегодняшней «унифицированной» серии ниток. Интересно, что американские военные не применяли ее до 1957 года, а Британский институт стандартов не рекомендовал отказываться от системы Уитворта до 1965 года. (Фактически, они предпочитали метрическую резьбу ISO, а дюймовая (унифицированная) резьба ISO была их второй выбор.) Сегодня система Уитворта практически исчезла в США.К.
Тем не менее, для тех из нас, кто все еще играет с этими старыми инструментами и связанным с ними оборудованием, важно знать, какой гаечный ключ и какой подойдет. Ниже очень удобная таблица из каталога инструментов King Dick.
Если кому-то из читателей понадобится более крупная версия для справки, я загрузил сюда pdf-файл.

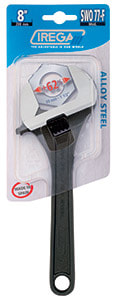

Разводной ключ
, размер: 6 дюймов, упаковка: отдельные шт., 200 рупий / штука
О компании
Год основания 1993
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Производитель
Количество сотрудников от 11 до 25 человек
Годовой оборот2012-13 рупий. 5–10 крор Прибл.
2013-14 рупий. 2–5 крор Прибл.
Участник IndiaMART с февраля 2010 г.
GST24AAMCS3087J1ZY
Код импорта и экспорта (IEC) 08100 *****
Экспорт в Мьянму, Оман, Францию, Шри-Ланку, Маврикий
Опираясь на наш богатый 26-летний опыт работы в отрасли в сочетании с акцентом на новейшие технологии, мы успешно предлагаем нашим клиентам продукцию высшего качества.Более того, мы направляем все наши усилия на то, чтобы обеспечить максимальное удовлетворение потребностей клиентов. Безупречный ассортимент продукции, на которой мы специализируемся: с покрытием и связкой Абразивные материалы, измерительные ленты, электроинструменты, промышленные инструменты для мастерских, ручной инструмент, динамометрический ключ, угловой резак, подъемное оборудование и режущие инструменты . Мы гарантируем, что продукция закупается у известных производителей в отрасли.
Кроме того, мы проверяем качество продукции на соответствие международным стандартам качества.Испытания проводятся по различным параметрам: долговечность, коррозионная стойкость, точность размеров и эффективность. Эти проверенные параметры гарантируют, что нашим клиентам будет доставлен только безупречный ассортимент продукции. Кроме того, мы гарантируем, что в закупаемой продукции используются новейшие и инновационные технологии.
Эти продукты доступны в различных размерах, размерах и вместимости. Кроме того, мы специализируемся на настройке продуктов в соответствии с конкретными требованиями клиента. Продукция ценится за такие характеристики, как прочная конструкция, минимальное обслуживание, безупречная отделка, коррозионная стойкость, высокая производительность, точность размеров, простота установки, компактный дизайн и долговечность.Мы оснащены вместительным складским и упаковочным комплексом, что обеспечивает сохранность продукции как при хранении, так и при транспортировке. Благодаря современному оборудованию в сочетании с собственной командой компетентных профессионалов мы успешно заняли свою нишу в отрасли. Кроме того, мы предлагаем продукцию по рентабельным ценам и гарантируем, что они будут доставлены в установленные сроки.
Видео компании
Трубный ключ с оригинальным рисункомFootprint
Ключ трубный с оригинальным узором
Купить в Интернете
Найти продавца
Уже более века торговцы по всему миру используют гаечный ключ Footprint как инструмент, который выполняет свою работу и служит на всю жизнь.Если вы не уверены, просто просмотрите обзоры гаечных ключей Footprint в Интернете или поговорите с любым торговцем, у которого есть такой, мы уверены, что вам понравится то, что вы услышите.
Гаечный ключ Footprint был разработан в 1875 году, но не менее полезен и в современном мире. Тысячи таких инструментов продаются по всему миру каждый год для использования в качестве сантехнического и трубопроводного инструмента.
Многие коммунальные и строительные компании требуют оригинальные ключи Footprint (а не дешевые копии) в наборах инструментов для своих сотрудников из-за репутации качественного инструмента, которому можно доверять.
У него старомодный дизайн, но в дизайне и качестве изготовления кроется его секрет.
Он сдвинет практически все, что кажется неподвижным.
Гайковерт Footprint состоит из двух частей: одна из кованых с крючком на конце, а другая из штампованной стали с тщательно профилированными зубьями, которая фиксируется на кованом крючке. Гаечный ключ регулируется на различные диаметры с помощью болта / штифта.
- Сделано в Шеффилде, Великобритания
- Торговцы ласково называют «Footy» или «Universal Shifter».
- При увеличении давления зажимает заготовку сильнее.
- Винт со шпилькой / регулируемый болт, версия
- Машинная шлифовка и прецизионная закалка зубьев для предотвращения износа
- Кованый крюк и ручка из штампованной стали
- Наконечник под отвертку, который можно использовать для различных целей
| Размер в дюймах | Размер мм | Регулировка губок в дюймах | Регулировка кулачков мм | Образец № |
| 7 дюймов | 175 мм | 1/16 дюйма — 1 ½ дюйма | 1.5 мм — 38 мм | 698 |
| 9 дюймов | 225 мм | ⅛ ”- 2 ½” | 3 мм — 64 мм | 698 |
| 12 дюймов | 300 мм | ¼ ”- 3” | 6 мм — 75 мм | 698 |
Инструменты общего назначения (Часть вторая)
Ключи
Ключи, наиболее часто используемые при техническом обслуживании самолетов, подразделяются на рожковые, накидные, торцевые, разводные, гаечные с храповым механизмом и специальные.Шестигранный ключ, хотя и редко используется, требуется для одного особого типа утопленного винта. Одним из наиболее широко используемых металлов для изготовления гаечных ключей является хромованадиевая сталь. Гаечные ключи из этого металла практически неразрушимы. Твердые нерегулируемые гаечные ключи с открытыми параллельными губками на одном или обоих концах известны как гаечные ключи с открытым зевом. Эти ключи могут иметь челюсти параллельно рукоятке или под углом до 90 °; большинство из них установлены под углом 15 °. Гаечные ключи предназначены для установки на гайку, головку болта или другой предмет, что позволяет выполнять вращательное действие.
Ключи накидные — популярные инструменты из-за их полезности в закрытых помещениях. Их называют накидными ключами, поскольку они закрывают или полностью охватывают гайку или головку болта. Практически все хорошо изготовленные накидные ключи имеют 12-гранный угол, поэтому их можно использовать там, где угол поворота составляет всего 15 °. На рисунке 11-6 точка A на изображенном шестигранном гаечном ключе с двойной протяжкой находится ближе к центральной линии головки и рукоятки гаечного ключа, чем точка B, а также центральная линия гайки C.Если ключ перевернуть и установить на гайку C, точка A будет центрирована над стороной «Y», а не стороной «X». Центральная линия ручки теперь будет в позиции пунктирной линии. Путем изменения положения гаечного ключа (переворачивания гаечного ключа) рукояткой гаечного ключа может быть получена дуга 15 °.
Рисунок 11-6. Использование накидного ключа.Хотя накидные ключи идеально подходят для ослабления затянутых гаек или более плотного затягивания гаек, время теряется на откручивание гайки от болта после того, как гайка ослаблена.Этого утомительного процесса можно избежать только при наличии достаточного зазора для вращения ключа по полному кругу.
После того, как затянутая гайка ослаблена, ее можно полностью открутить или отвинтить с помощью открытого конца быстрее, чем с помощью накидного гаечного ключа. В этом случае можно использовать комбинированный ключ. Комбинированный гаечный ключ имеет накидную головку на одном конце и гаечный ключ с открытым зевом того же размера на другом.
Еще одним вариантом снятия гайки с болта является накидной гаечный ключ с храповым механизмом, который можно поворачивать вперед и назад для снятия гайки или болта.Накидные, комбинированные и храповые ключи показаны на Рисунке 11-7.
Рисунок 11-7. Ключи гаечные с храповым механизмом, накидные и комбинированные.Торцевой ключ состоит из двух частей: торцевой головки, которая устанавливается поверх гайки или головки болта; и ручка, которая крепится к розетке. Доступны многие типы ручек, удлинителей и насадок, позволяющие использовать торцевые ключи практически в любом месте или положении. Розетки бывают с фиксированными или съемными ручками. Торцевые ключи с фиксированными ручками обычно поставляются как принадлежности к станку.У них есть четырех-, шести- или двенадцатисторонняя выемка для гайки или головки болта, требующей регулярной регулировки. Розетки со съемными ручками обычно поставляются в наборах и подходят для нескольких типов ручек, таких как T, трещотка, ручка для отвертки и ручка для регулировки скорости. На ручках торцевых ключей имеется квадратный выступ на одном конце, который входит в квадратное углубление в головке торцевого ключа. Две части удерживаются вместе легкой подпружиненной тарелкой. Два типа розеток, набор ручек и удлинитель показаны на Рисунке 11-8.
Рисунок 11-8. Набор торцевых ключей.Разводной ключ — это удобный универсальный инструмент с гладкими губками, который выполнен в виде гаечного ключа с открытым зевом. Одна челюсть зафиксирована, но другая может перемещаться винтом с накатанной головкой или регулировкой винтовой гайки в рукоятке. Ширина губок может варьироваться от 0 до 1⁄2 дюйма или более. Угол открытия ручки составляет 221⁄2 градуса по разводному ключу. Один разводной ключ работает с несколькими рожковыми ключами. Несмотря на универсальность, они не предназначены для замены стандартных рожковых, накидных или торцовых ключей.При использовании любого разводного ключа всегда прикладывайте усилие к той стороне рукоятки, которая прикреплена к неподвижной губке ключа. Чтобы свести к минимуму возможность или закругление крепежа, осторожно установите гаечный ключ на болт или гайку, которые нужно поворачивать.
Специальные ключи
Категория специальных ключей включает в себя гайку с накидной лапкой, накидную гайку, гаечный ключ, динамометрический ключ и шестигранный ключ. [Рисунки 11-9 и 11-10] Рисунок 11-9. Специальные ключи Рисунок 11-10. Динамометрические ключи.
Гайковерт обычно используется для доступа к гайкам, которые необходимо снять со шпилек или болтов, к которым нельзя получить доступ с помощью других инструментов.
Ключ для накидной гайки имеет вид накидного гаечного ключа, разрезанного с одной стороны. Это отверстие позволяет использовать гаечный ключ на B-гайке топливной, гидравлической или кислородной магистрали. Поскольку он устанавливается с помощью стандартного квадратного адаптера, такого как гаечный ключ, его можно использовать вместе с динамометрическим ключом.
Ключ гаечный ключ предназначен для круглой гайки с несколькими насечками на внешнем крае. Этот гаечный ключ имеет изогнутый рычаг с крючком на конце, который входит в одну из выемок на гайке.Крюк помещается в одну из этих выемок так, чтобы ручка была направлена в направлении поворота гайки.
Некоторые рожковые гаечные ключи регулируются и подходят для гаек различного диаметра. У гаечных ключей U-образной формы есть два выступа на лицевой стороне гаечного ключа, которые подходят для прорезей на поверхности гайки или резьбовой пробки. Торцевые гаечные ключи напоминают торцевой ключ, но имеют ряд выступов, которые входят в соответствующие выемки на гайке или вилке. Штифтовые гаечные ключи имеют штифт вместо выступа, и штифт входит в круглое отверстие на краю гайки.Гаечные ключи с торцевыми штифтами аналогичны U-образным гаечным ключам с крючками, за исключением того, что у них есть штифты вместо выступов.
Большинство установочных винтов без головки представляют собой шестигранные винты с внутренним шестигранником и должны устанавливаться и сниматься с помощью шестигранного ключа. Шестигранные ключи представляют собой шестигранные стержни в форме буквы L или могут быть шестигранными стержнями, установленными в переходниках для использования с ручными трещотками. Они имеют размер от 3⁄64 до 1⁄2 дюйма и подходят к шестигранной выемке установочного винта.
Динамометрический ключ
Бывают случаи, когда определенное давление необходимо приложить к гайке или болту во время установки.В таких случаях необходимо использовать динамометрический ключ. Динамометрический ключ — это прецизионный инструмент, состоящий из рукоятки для индикации крутящего момента и соответствующего адаптера или насадок. Он измеряет силу поворота или скручивания, приложенную к гайке, болту или винту.
Перед каждым использованием динамометрический ключ необходимо визуально проверять на предмет повреждений. При обнаружении погнутого указателя, треснувшего или разбитого стекла (циферблатного типа) или следов грубого обращения гаечный ключ необходимо проверить. Динамометрические ключи необходимо периодически проверять для обеспечения точности.
Калибровка динамометрического ключа — это процесс, при котором производители набора динамометрических ключей обеспечивают получение точного крутящего момента на стандартной и постоянной основе. Регулярная калибровка динамометрического ключа обеспечивает стабильную точность и соответствие стандартам. Динамометрический ключ — это прецизионный инструмент, с ним следует обращаться и обслуживать как тонкий измерительный инструмент. Динамометрический ключ необходимо правильно откалибровать и обслуживать в соответствии с графиком профилактического обслуживания и калибровки. Для обеспечения точности крайне важно регулярно калибровать динамометрический ключ и другое измерительное оборудование.Некоторые гаечные ключи или инструменты могут рекомендовать интервалы калибровки в шесть (6) месяцев, в то время как другие могут составлять двенадцать (12) месяцев.
Три наиболее часто используемых динамометрических ключа — это отклоняющая балка, индикаторная шкала и тип настройки микрометра. [Рисунок 11-10] При использовании отклоняющей балки и динамометрических ключей со шкалой, крутящий момент считывается визуально на шкале или шкале, установленной на рукоятке гаечного ключа. Динамометрический ключ для настройки микрометра предварительно настроен на желаемый крутящий момент. При достижении этого момента оператор замечает резкий импульс или отрывной «щелчок».Для получения дополнительной информации об установке крепежных деталей, требующих использования динамометрического ключа, обратитесь к разделу «Установка гаек, шайб и болтов» в главе 7, Материалы, процессы и оборудование самолета.
Рисунок 11-10. Динамометрические ключи.Ленточные ключи
Ленточный ключ может оказаться бесценным инструментом для AMT. По самой своей природе компоненты самолета, такие как трубы, трубы, небольшие фитинги, а также детали круглой или неправильной формы, сконструированы так, чтобы быть как можно более легкими, при этом сохраняя при этом достаточную прочность для правильного функционирования.Неправильное использование плоскогубцев или других захватных инструментов может быстро повредить эти детали. Если необходимо захватить деталь, чтобы удерживать ее на месте, или повернуть, чтобы облегчить снятие, рассмотрите возможность использования ленточного ключа, который использует тканевый ремешок с пластиковым покрытием для захвата детали. [Рисунок 11-11] Рисунок 11-11. Ленточный ключ.
Ударные отвертки
В некоторых приложениях может потребоваться использование ударных отверток. Ударенный молотком ударный шуруповерт использует кулачковый механизм для передачи большого крутящего момента при резком ударе, чтобы вырваться из застежки.
